Как накачать давление в расширительном баке котла, необходимое для этого, какие есть нюансы
24 Марта 2022
Просмотров: 76456
Время чтения: 8 минут
Содержание
Зачем нужен расширительный бачок в системе отопления
Натиск в расширительном бачке газового теплоагрегата
Как закачать воздух в расширительный бак котла
Какое давление воздуха должно быть в расширительном баке теплотрассы
Как регулировать натиск в расширительном бачке теплотрассы – особенности системы
Обслуживание расширительного бака: проверка показаний, подкачка давления, как закачать воздух в расширительный бак газового котла
Повышение давления из-за расширительного бака
Установка расширительного бака в закрытую отопительную систему
Правила установки расширительного бачка в открытой отопительной системе
Устройство и расположение расширительного бака BAXI
Коротко о главном
Часто вы выливаете большое количество воды в ванную, и в этот период времени работа котла проходит в режиме водоснабжения.
Подробное устройство емкости для залива теплоносителя
Зачем нужен расширительный бачок в системе отопления
Аппарат является одной среди самых важных частей системы. Она наполнена водичкой. А та обладает свойством ставать немного больше в объеме, когда нагревается. Чтобы это никаким образом не повлияло на отопление, придумали специальную ёмкость, куда идёт лишняя вода – расширительный бак. То есть, как только образовывается лишняя вона, она сразу же уходит туда. Таким образом всё работает. Он устроен следующим образом:
Как устроен расширительный резервуар
Есть баки открытого и закрытого исполнения. Открытого – сделан из стали в форме, которая будет удобна вам.
К нему добавляют переливной патрубок и патрубок, чтоб наполнять водой.
Закрытого – ёмкость, состоящая из двух основных частей. В первой– газ, во второй –хладагент. По причине того, что охладитель расширяется, если его нагреть, то мембрана выгибается и занимает внутреннюю поверхность.
Если коротко, то это такой аппарат, который вмещает в себя лишнюю жидкость при нагревании. Ведь все же знаем, что тела увеличиваются, если их подогреть.
Натиск в расширительном бачке газового теплоагрегата
Им называется изначальный нажим камеры с воздухом сосуда в условиях температуры внутри дома. Этому нажиму надлежит существовать идентичным со статическим давлением системы отопления впоследствии наполнения ее охладителем. Так мембрана станет пребывать в балансе и нажим газа невесомой камеры воздуха станет возмещать нажим теплоносителя теплотрассы, вследствие чего бак станет не наполнен, так же неподходящим по размерам, чтоб возмещать термическое увеличение воды.
Параметры натиска
Как закачать воздух в расширительный бак котла
- Когда вы хотите делать всё в безопасности, то котёл стоит отключить.
- Далее нужно слить воду (это делать лучше всего путём перекрытия холодной воды и открытия горячей, также нужно открутить вентиль горячей воды).
- Закрыть кран подпитки.
- Нужно показателям приравняться нулю на манометре.
- Следующим шагом вам придётся накачать бачок (насос должен быть подключён к ниппелю).
- Подключить отопления.
Какое давление воздуха должно быть в расширительном баке теплотрассы
У разных котлов значение натиска будет разным. Оно зависит от конструкции и вида оборудования. Чаще всего, норма написана в паспорте аппарата.
В новом теплоприборе параметр натиска 1.
5 атмосфер. Увы, он подойдёт не всем магистралям поставки тепла, по данной причине не составит труда его сбросить. Для этого есть штуцер, через который можно контролировать напор воздуха. На 0,2 атмосферы больше в мембранном баке, нежели в самой теплотрассе, чтобы она работала нормально. В определённых квартирах позволяется от 0,8 до 1 бар. Но не ниже 0,7 бар.
Показатели натиска в расширительной емкости
Как регулировать натиск в расширительном бачке теплотрассы – особенности системы
Возможно такое, что давление будет падать. Это происходит по следующим причинам:
- Теплоноситель протек.
- В аппарате снизился натиск.
- Коррозия.
Чтобы нормировать натиск в бачке нужно:
- Вычислить нужный натиск, чтоб функционирование бачка было приемлемым (меньше на 0,2 атмосферы, чем в магистрали поставки тепла).
- Установить данный показатель.
- Подключить бак и наполнить водой (до тех пор, пока напоры не сровняются между собою).
- Присоединить оснащение и продолжить наполнять, ожидая пока давление достигнет нужных вам значений.
- Начать работу системы следует при самой высокой температуре.
Расположен расширительный резервуар
Допустимые неполадки:
- Сильно колеблется туда-сюда стрелка в системе. Не стоит на месте. К тому же и показания слишком высокие. Чтобы это исправить нужно подкачать расширитель воздухом.
- Дефект мембраны. Отремонтировать его довольно сложно, поэтому самым объективным вариантом будет сменить.
- Дефект корпуса. Самостоятельно вы не разберётесь с данной поломкой. Лучше всего отвезти на ремонт в сервисный центр.
- Низкое давление также возможная проблема. Как накачать давление в расширительном бачке? Починить это можно путём заполнения воздухом установки.
- Ниппель пропускает воздух. Тут поможет продуть его и подкачать.
Обслуживание расширительного бака: проверка показаний, подкачка давления, как закачать воздух в расширительный бак газового котла
Если вы хотите проверить давление, используйте манометры, что находятся на отопительной системе.
Расширитель проверяют 2 раза в год.

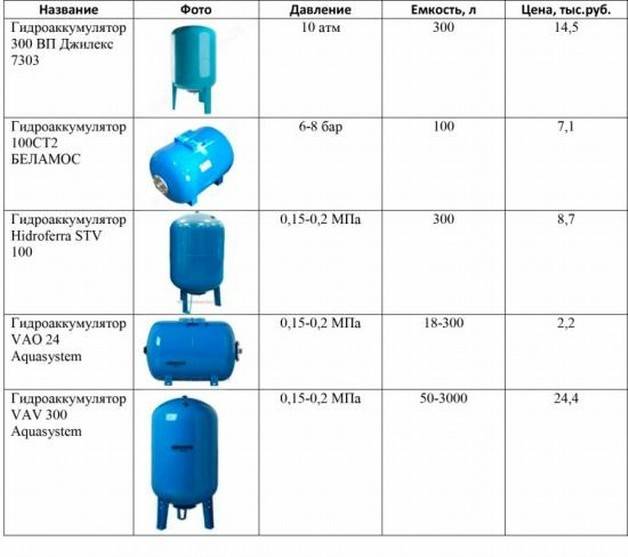

Разновидности различных емкостей для залива теплоносителя
Повышение давления из-за расширительного бака
Как накачать расширительный бак? Закачка воздуха в расширительный бак газового котла происходит таким образом: в момент нагревания жидкости до самой большой температуры, её объем увеличиться на 4%, то есть он перейдёт в расширительный бак.
Возможны ещё такие случаи, что расширительное устройство очень маленького размера. Тогда напор будет быстро усиливаться с возвышением температуры. Термогенераторы определяют мощность бака, если подключение выполнено стандартными радиаторами.
Ещё напор может не отвечать номинальному значению. Но тут поможет автомобильный насос. Правда прежде стоит слить жидкость. Используйте насос до тех пор, пока вода не начнёт течь. Далее выпустите газ и накачайте до нормального давления.
Манометр для измерения натиска, с помощью которого происходит подкачка расширительного бака отопления
Установка расширительного бака в закрытую отопительную систему
Для начала установки бака, нужно учесть несколько нюансов.
Убедитесь, что сосуд находится сверху котла и связан с ним вертикальным стояком падающей магистрали. Удостоверьтесь в том, чтобы корпус ёмкости был хорошо утеплён. На всякий случай сделайте аварийный перелив.
Расширительный бак устанавливается в любом положении, но лучше вертикально, тогда он дольше прослужит. Маленькие сосуды крепят к стене, большие оставляют на полу. Желательно установить его не вплотную к стене, не очень высоко, следите за трубами, они должны проходить по стене и не ложится на патрубок бака.
Правила установки расширительного бачка в открытой отопительной системе
Вешают бачок там, где он будет наиболее эффективным. Для этого выбирают точку контура повыше. Так отопление будет более быстрым и менее затратным. Десятая часть от объема теплоносителя будет равна вместительности бака. Такие баки устанавливают обычно на чердаке.
Это наиболее удобно. Но стоит хорошо поработать над утеплением. Чтобы его подключить, проводят две трубы в котельню. Экстренный перелив подключают к канализации, потому что это удобнее и не нужно 50 ведёрок, чтоб туда стекала вода.
Устройство и расположение расширительного бака BAXI
Расширительный резервуар Бакси
Бачок крепится сзади на стенке. Его вместимость 6 литров. Устроен он очень схоже к мембранному расширительному баку. Привести давление к норме у него вы сможете по инструкциях выше. Отличается он небольшими особенностями. Минимальным давлением является 0,5 бар. Часто профессионалы рекомендуют его установить 1 бар. Рекомендую прислушаться к их мнению. Правда решать вам.
К сожалению, бывают не приятные истории, в которых показатель давления опускался слишком низко. Причина в том, что в расширительном баке очень маленькое давление. Исправив это, ваш котел будет работать в совершенстве.
В случае, если вы не знаете, как, то ответ найдёте немного выше.
Коротко о главном
Система очень сложна и важна. Расширительный бак один из главных составляющих. В него поступает лишняя вода, которая образовывается в результате нагревания. С ним могут возникнуть проблемы (низкое или высокое давления). Чтобы это исправить выше в статье есть все инструкции. Расширитель устанавливают и в открытой, и в закрытой отопительной системе. Он является необходимым, если вы хотите обеспечить тепло в вашем доме. Ещё есть котлы BAXI. У них свои нюансы. Надеюсь, эта статья поможет вам во всём разобраться. Также не пренебрегайте правилами безопасности.
Как думаете, как накачать давление в расширительном баке котла правильно?
