Давление в расширительном бачке двухконтурного котла Baxi

Одной из самых востребованных моделей в линейке Baxi является газовый котел Baxi Eco Four 24. Оборудование может быть с закрытой и открытой камерой сгорания. Мощность агрегата составляет 24 кВт. В названии указывается буква «F», если газовый котел имеет закрытую камеру сгорания и принудительное удаление дыма. В квартирах чаще всего используют турбированные котлы фирмы Baxi. Рассмотрим устройство расширительного бачка, поломки, падение давления и как наполнить воздухом расширительный бачок Baxi.



Содержание:

1. Теплоноситель в отопительной системе
2. Устройство расширительного бачка Baxi
3. Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi
4. Зачем расширительный бачок в настенном котле Baxi
5. Как наполнить воздухом расширительный бак газового котла Baxi
6. Поломки расширительных баков
7. Падение давления в газовом котле Baxi при включении горячей воды

Теплоноситель в отопительной системе

При устройстве отопительной системы могут использоваться разные варианты. Наиболее оптимальной считается закрытая система отопления, в которой движение носителя тепла производится при помощи циркуляционного насоса. В первичном теплообменнике производится нагрев антифриза газовой горелкой, а с помощью насоса перекачивается через систему радиаторов, таким образом, передавая тепло в помещение.

Система отопления должна быть наполнена водой для нормальной циркуляции. При нагреве жидкость начинает расширяться, поэтому следует компенсировать увеличение объема. В отопительной системе в связи с этим устанавливаются расширительные бачки.



В данной схеме газовый котел является только нагревателем. В Baxi Eco Four циркуляционный насос и расширительный бачок уже встроены, поэтому такое оборудование с легкостью можно устанавливать в небольших квартирах.

Устройство расширительного бачка Baxi



В газовом котле Baxi Eco Four 24 расширительный бачок устраивается на задней стенке оборудования и представляет собой емкость круглой формы красного цвета. Встроенный расширительный бак имеет объем 6 литров и разделен на 2 части при помощи мембраны. 1 часть накачивается воздухом, а вторая – подключается к отопительной системе. При нагреве системе происходит увеличение объема жидкости и преодолевается сопротивление мембраны, затем заполняется свободный объем бака. После остывания мембрана возвращается в обратное положение и выталкивает жидкость в отопительную систему. Следовательно, давление при работе остается неизменным.

Какое нормальное давление в расширительном баке двухконтурного котла фирмы Baxi

В инструкции указывается примерное давление в расширительном бачке – 0,5 бар. Но такое значение не совсем верное, так как давление в контуре должно быть больше на 20% при комнатной температуре носителя тепла.

Во многих системах рекомендуется давление при заполнении от 1,2 до 1,5 бар. Таким образом, требуемое давление в воздушной полости бачка должно быть от 0,8 до 1 бар. Квалифицированные специалисты обычно рекомендуют устанавливать давление в расширительном баке 1 бар.

Зачем расширительный бачок в настенном котле Baxi

В газовом котле Baxi Eco Four 24 встроен расширительный бак объемом 6 литров. Исходя из общего объема системы, можно узнать, нужен ли расширительный бачок.

Произвести расчет не сложно, так как объем заполнения радиаторов и котла есть в характеристиках. Если известные диаметр и суммарная длина, то можно рассчитать объем заполнения трубопроводов.

Если вода нагревается до 80 градусов, то объем увеличится примерно на 5%. Таким образом, необходимо иметь расширительный бак с объемом 8% от всего объема системы при заполнении водой, а также 12% – при использовании антифриза в качестве носителя тепла. Встроенного расширительного бачка будет достаточно для отопительной системы объемом не более 75 литров при применении воды, а при использовании антифриза – до 50 литров.

Данные значения являются приблизительными. При выборе объема расширительного бака следует производить расчеты для определенной системы или воспользоваться советами производителя.

Во многих случаях достаточно встроенного бака в газовых котлах Baxi. При необходимости подбирается дополнительный бак при проектировании системы.

Как наполнить воздухом расширительный бак газового котла Baxi

Наполнять воздухом расширительный бак можно только опорожненный котел.

Для этого необходимо выполнить такие действия:

1. Закрыть краны отопительной системы.
2. Слить воду через сливной кран.
3. Накачать бак до требуемого давления.
4. Перекрыть сливной кран.
5. Через кран подпитки подпитать отопительную систему.
6. Открыть краны контура.

Для того чтобы провести техническое обслуживание требуется установить клапан на воздушную полость расширительного бака. Клапан является обычным автомобильным ниппелем, поэтому прокачать бачок газового котла Baxi можно при помощи шинного насоса (электрического или ручного). Электрический насос удобен, так как имеет манометр для контроля давления. Подкачать систему можно ручным насосом и проверить давление автомобильным манометром. Если появится необходимость, то можно стравить лишнее.

Поломки расширительных баков

Ежегодно необходимо проводить техническое обслуживание газового котла. Проверка давления входит в перечень работ. Если выполнять все проверки своевременно, то никаких проблем возникнуть не должно. Но если не проводить техническое обслуживание, возможно, появятся некоторые проблемы:

1. Расширительный бак не обслуживался и давление в нем отсутствует, давление контура имеет предельное допустимое значение. После остывания системы объем жидкости начинает уменьшаться, а снижение давления ничем не компенсируется, следовательно, котел прекращает свою работу. Такая проблема часто возникает из-за долгой работы газового котла в режиме ГВС или при отключении электроэнергии.
2. В воздушной камере уменьшается давление, и с каждой подпиткой газового котла бачок наполняется водой и со временем перестает работать. Кроме этого мембрана прижата к стенке воздушной части бака и может быть повреждена золотником клапана. В такой ситуации придется заменить расширительный бачок.
3. Без особых причин некоторые владельцы газовых котлов производят подпитку. Например, при использовании горячей воды давление на манометре снижается и по ошибке котел прекращает работу. Так как не компенсируется температурное расширение, то при следующем нагреве носителя тепла избыточное давление сбрасывается при помощи предохранительного клапана. Некоторые отводят сброс, и не обращают внимания на данную ситуацию. Но частая подпитка неподготовленной водой может привести к неисправности теплообменника.

Падение давления в газовом котле Baxi при включении горячей воды

Часто давление падает при включении горячей воды в газовом котле Baxi. Такая проблема возникает из-за низкого давление расширительного бака. Связано это с тем, что при переключении оборудования в режим нагрева воды циркуляционный насос начинает перекачку жидкости по малому кругу через вторичный теплообменник. В это время контур отопления перестает греться, и носитель тепла остывает, объем уменьшается и при отсутствии компенсирующего давления в бачке давление отопительной системы падает и на котле появляется ошибка e10.

Но при такой проблеме может быть поломан теплообменник. Кроме этого может попасть вода в систему ГВС из контура отопления. Для того чтобы выполнить проверку требуется прекратить подачу холодной воды в газовый котел и открыть кран разбора. Если из крана будет идти вода, то это теплоноситель из контура отопления и теплообменник необходимо заменить.

Следует помнить о своевременном обслуживании газового котла, так как оно помогает избежать серьезных поломок, следовательно, увеличивается срок службы всей системы отопления.

Читайте также:

Давление в двухконтурном газовом котле то падает, то повышается

Всем привет! На связи автор сайта Blogvp.ru, Виталий!

Думаю вы согласитесь с тем, что не очень весёлое занятие остаться без отопления и горячей воды в зимние деньки. А такая перспектива в моём доме выпадала несколько раз. О том как я с этим боролся и какие знания в этом деле приобрёл, я и хочу поведать.

В моём доме, лет примерно шесть, над созданием уюта трудится газовый двухконтурный настенный котёл ARISTON CLAS 24 FF. Несомненно вещь крайне удобная, тот кто пользовался например газовыми колонками годов так начала девяностых, тот поймёт.

Но, как говорится, ничего вечного нет, а потому рано или поздно, приходится сталкиваться с отказом техники выполнять предназначенную работу.

И хотя я так сказать практиковался на своём Аристоне, некоторые неисправности будут общими для любого котла. Итак, к делу.

Быстрая навигация по статье

Давление в котле медленно падает, приходится периодически добавлять воду в котёл.

Сперва рассмотрим случаи, когда давление всё время падает. Это довольно частая проблема — проявляется она в том, что давление в системе отопления медленно понижается и когда оно опускается ниже нормы, некоторые модели котла отключаются.

Есть две причины почему такое может происходить.

 Утечка в системе отопления

Элементарная утечка теплоносителя из труб или прохудившихся радиаторов, а в качестве теплоносителя чаще всего что? Правильно вода!

Поверьте! Такую утечку, в отопительный сезон, обнаружить непросто, а дело в том, что вы не увидите на полу лужу, ну разумеется если только это не серьёзная протечка.
Чаще всего это будут просто капельки и эти капельки вы не увидите, поскольку с нагретых труб они быстро испаряются.

В результате, медленно, но верно давление будет падать. Вы раз за разом подливаете воду и этим продолжаете убивать радиаторы. Потому как кислород выделяемый из поступившей, свежей воды, не идёт им на пользу.

Как и где искать утечку

Обращать внимание нужно на пробки радиаторов, места соединения или пайки труб и фитингов. Часто можно увидеть следы от потёков воды в виде ржавых или солевых разводов. Но это зависит от состава воды в вашей местности.

Не редко современные радиаторы, алюминиевые или биметаллические, так же приходят в негодность, порою в крайне незаметных местах, между рёбрами или снизу начинают подкапывать из-за коррозии металла. Не ржавчины конечно, но разные химические процессы тоже повреждают их. Радиаторы нужно внимательно осматривать во время поиска утечки.

Легче будет обнаружить разного рода протечку, если отключить на некоторое время отопление, дать остыть радиаторам и добавить давление до примерно 2.5 Бара. После этого можно будет увидеть капли или лужицы на полу. Внимательно осматривайте полы под радиаторами, места подключения труб, места пайки.

Котёл тоже может быть причиной утечки. Например протекает сам первичный теплообменник или места его соединения. Но пока это небольшие капельки, вы ничего не заметите, во время работы котла они испаряются. Как начнёт протекать активнее, заметите «капель» из котла.

Не зависимо, горит горелка или нет, подкапывающие краны подпитки или клапан аварийного сброса, будут хорошо заметны.

Итак, первая причина падения давления в системе — Утечка теплоносителя.

Расширительный бак

Другая причина — Расширительный бак.

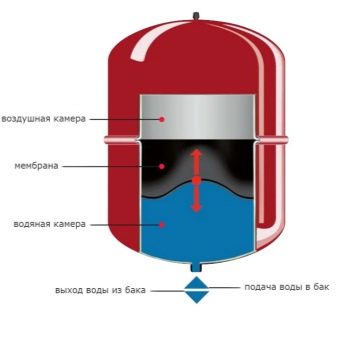

Это герметичная емкость разделённая пополам мембраной, одна половина бака заполнена инертным газом или просто воздухом, другая заполняется теплоносителем (читай водой).



Расширительный бак

Он предназначен для компенсации давления создаваемого при расширении нагретого теплоносителя.

При нагревании, вода в системе расширяется и наполняет свою половину бака, сжимая при этом газ, при остывании теплоноситель опять выталкивается в систему отопления.

Так происходит компенсация температурного расширения в системе отопления.

Но иногда могут возникнуть неисправности самого бака.

Неисправности расширительного бака

Например, корпус бака потерял герметичность и воздух выходит из него. Это случается не часто, и как правило приводит к довольно быстрому снижению давления в баке, от почти мгновенного, до нескольких дней.

Обращайте внимание так же на золотник, что бы он тоже не травил воздух.

Золотник (как в автомобиле или велосипеде)находится в верхней части бака, через него происходит накачка воздуха, чем создаётся необходимое давление в баке расширителя.

К другой нехорошей неисправности расширителя, относится порыв мембраны внутри бака, хотя она не такая уж и нежная, и что-бы её порвать нужно сильно «постараться». Но если это произошло, то определить такую проблему не сложно.

В этом случае, теплоноситель попадает из системы отопления в ту часть бака, которая должна быть заполнена воздухом и если нажав на иглу золотника из бака выбрасывает воду, то значит вода проникла туда где её быть не должно — бак под замену.

Но чаще всего давление в баке снижается очень медленно, из-за незначительных естественных утечек.
Такое снижение происходит на протяжении многих месяцев или нескольких лет.

При этом давление в камере расширителя постепенно снижается, естественно снижается оно будет и на показаниях манометра котла.

---

Поведение котла очень сильно зависит от уровня этого самого давления в расширителе и проявляться может по разному. Под следующим заголовком вы найдёте описание этих проблем.

---

Давление то поднимается, то падает — котёл работает не стабильно

Из всего вышесказанного понятно, что воздух из той части расширительного бака в которой он должен быть, выходит или не имеет достаточного давления. И вот здесь начинается свистопляска с изменениями в работе котла.
Проявляться это всё может по разному и зависит от величины давления в воздушной камере РБ.

Для удобства разделим эти проявления на различные стадии.

---

ПЕРВАЯ СТАДИЯ — Давление в котле опускается медленно, примерно раз в неделю вам приходится делать подпитку котла, при этом явных утечек в расширителе, и в самой системе отопления нет.

ВТОРАЯ СТАДИЯ — На манометре котла давление постоянно «гуляет» В режиме отопления поднимается выше 3 Bar, вплоть до срабатывания сбросного клапана, при режиме горячей воды, наоборот, падает до значений менее 1 бара и тогда котёл может начать отключаться, срабатывает защита.(Если в нём имеется датчик давления)

ТРЕТЬЯ СТАДИЯ —  Если в баке совсем не осталось воздуха, то давление на манометре падает до нуля вообще за очень короткое время, порою за минуту.

---

Выход для всех вариантов только один! Нужно вновь создать необходимое давление в расширительном баке вашего котла, в его воздушной части.

Как накачать расширительный бак котла

Схема кранов котла Аристон Класс 24





A Штуцер для отвода воды в контур центрального отопления (ЦО)

В Штуцер для отвода воды в контур горячего водоснабжения (ГВС)

С Штуцер для подвода газа

D Штуцер для подвода холодной воды

E Штуцер для подвода воды из контура ЦО

S Выход предохранительного клапана

T Сливной кран

F Кран для заполнения











 Как правильно накачать воздух в расширительный бак

Следуем указанному порядку

1. Выключаем котёл от сети.
2. Перекрываем все краны в котёл, подачу, обратку, ввод холодной воды.
3. Открыть сливной штуцер в котле. (Т) и полностью слить воду.  (Здесь статья о том как Слить воду из котла )
   Давление в котле должно быть ноль.
4. Подключаем насос с манометром к РБ через золотник — сливной штуцер при этом открыт.
5.  Насосом нужно качать воздух в бак, пока не перестанет течь вода из сливного штуцера. На этом этапе основная цель освободить бак от воды.
6. Спускаем накачанный  воздух.
7. Накачиваем заново контролируя давление манометром. Давление в расширителе должно быть в пределах 1.1-1.3 бара.(см.паспорт к котлу — часто указанно)
8. Закрываем сливной штуцер.
9. Открываем все краны к котлу — всё что закрывали.
10. Запитываем котёл через кран подпитки (F) до давления примерно 1.2- 1.5 бара
11. Запускаем котёл.

Для этих целей можно использовать любой насос и манометр. Там стоит автомобильный сосок. Я использовал авто компрессор. Правда для этого пришлось притащить аккумулятор домой. С электрическим компрессором будьте внимательны, чтобы вовремя отключить, не перекачать.

Перед запуском не будет лишним выгнать попавший в систему воздух.

В Аристон класс 24 для этого нажимаем и удерживаем около 5 сек. кнопку ESK. Котёл на 6 мин перейдёт в режим продувки, выйдет из этого режима сам или можно принудительно, снова нажав ESK.

Почему давлению в котле важно уделять внимание

Если в доме где стоит двухконтурный котёл, постоянно не живут, лишь наездами, то нужному давлению важно уделить особое внимание. Представьте себе такую картину. Никого дома нет продолжительное время, гаснет свет, соответственно котёл тоже отключается, вода остывает — давление в системе из за слабого давления в расширительном баке  падает ниже порога включения котла.

Затем происходит следующее… Включается электричество, но котёл не запускается, давление слишком упало. Вы приезжаете через неделю и обнаруживаете свой домик замороженным, вода, замёрзшая в трубах и радиаторах, безжалостно их рвёт. Для вас наступает ледниковый период. Поэтому лучше перебдеть чем недобдеть. 🙂

Есть ещё одна неисправность, при которой давление в котле всё время растёт, всё выше и выше, вплоть до срабатывания предохранительного клапана, об этом написано здесь почему давление в газовом двухконтурном котле может расти.

Ну вот на этом пожалуй всё!

Нашли статью полезной? Пожалуйста, поделитесь ею с друзьями, для этого нужно все го лишь нажать на кнопки соц сетей, это сильно поможет развитию сайта. Спасибо!

Как накачать давление в расширительном баке котла

Расширительный бак в системе отопления предназначается для компенсации перепадов давления жидкого теплоносителя, которое происходит при пусках и остановках тепловой сети. Такое явление объясняется температурным расширением воды либо другого теплоносителя — антифриза.

Для того чтобы выполнять свои функции, внутренняя полость такого защитного устройства разделена на 2 части мембраной — воздушную и водяную.

Первая имеет предустановленные параметры по давлению, которые в процессе эксплуатации могут падать, поэтому пользователю нужно знать, как накачать давление в расширительном баке котла.

СодержаниеПоказать

Конструкция и назначение расширительного бака

Расширительный бак — навесной герметический металлической сосуд, внутренний объем которого поделен эластичной газоплотной мембранной на 2 области, верхнюю, наполненную воздухом или азотом и нижнюю — водяную, для сетевой воды.

В нижней части размещен патрубок для присоединения к системе. В воздушной области установлен ниппель для поддержания расчетного давления.

В этих сосудах жидкий теплоноситель не имеет контакта с воздухом, в связи, с чем снижает его коррозионная активность. Допустимое давление в сосуде допускает их успешно интегрировать в любую гидростатическую схему.

Узлы расширительного бачка

Мембрана может устанавливаться как со сменным вариантом, так по постоянной схеме. Цена первых намного выше, зато такие установки более предпочтительны, так как при разрыве мембраны не потребуется менять весь агрегат.

При покупке расширительной емкости для отопления, нужно быть внимательным, чтобы ошибочно не приобрести модификацию для водоснабжения.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

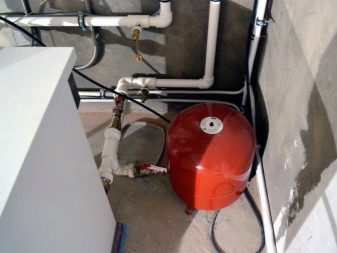

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

• Россия STOUT, материал синтетический каучук, предел – 1.5 атм.
• Германия, Reflex, материал: синтетический каучук, предел – 1.5 атм.
• Италия, CIMM, материал: синтетический каучук, предел – 1.5 атм.
• Россия, UNIGB, материал: синтетический каучук, предел – 1.5 атм.
• Италия, Zilmet CAL – PRO 35 на ножках, материал: синтетический каучук, предел – 1.5 атм.
• Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел – 1.5 атм.
• Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел – 1.5 атм.
• Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел – 1.5 атм.

Обслуживание расширительного бака: проверка показаний, подкачка давления

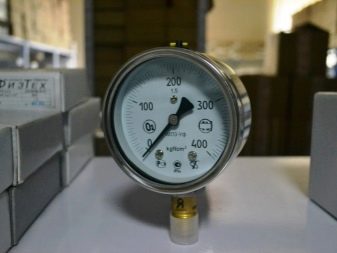

На отопительной системе установлены манометры, при помощи которых проверяется давление в сети. На расширительном бачке установлен ниппель для воздуха. Он  по форме  аналогичен, установленным на автошинах.

Поэтому закачивать воздух и откорректировать давление, можно  самым простым автомобильным насосным комплектом с манометром.

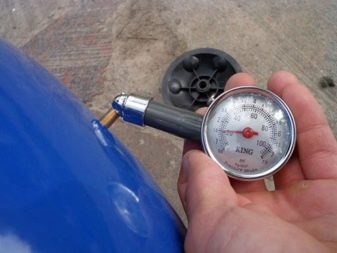

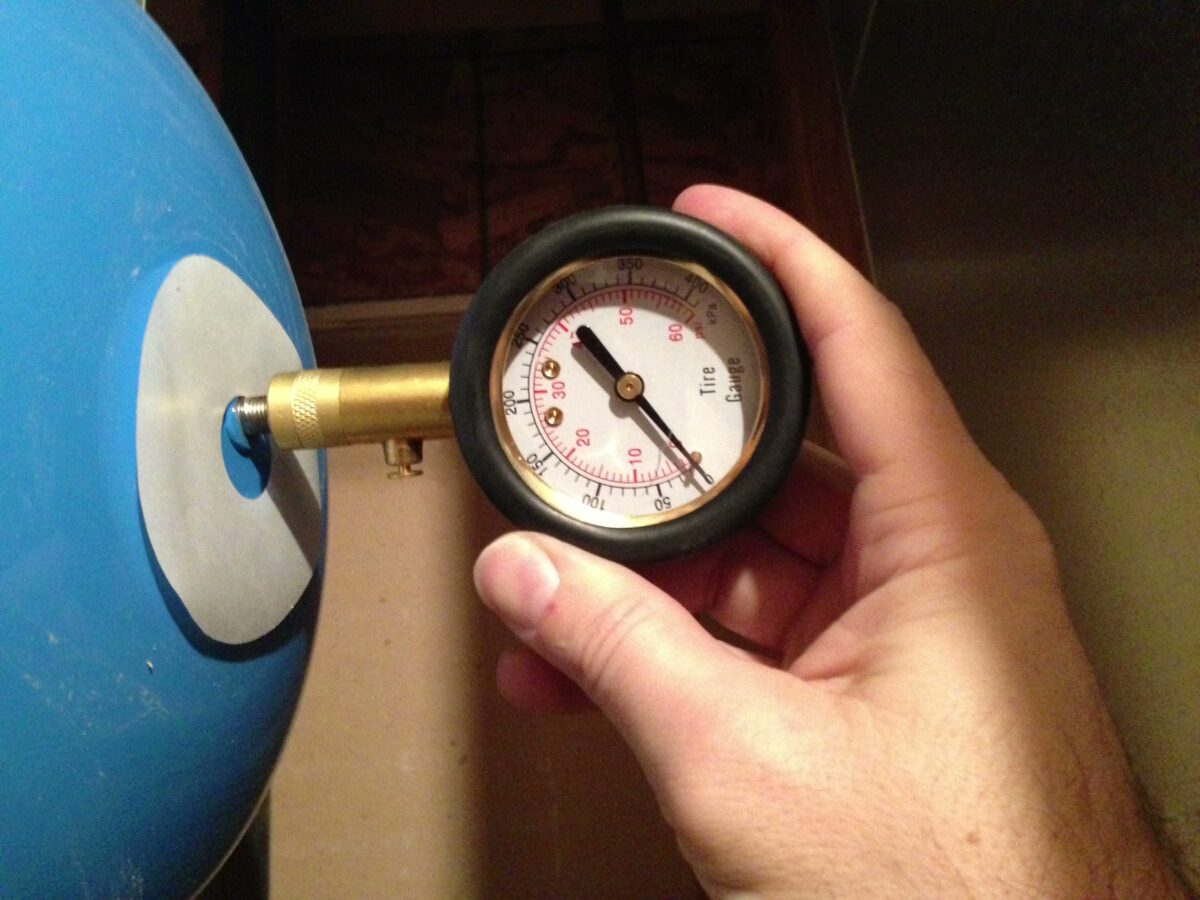

Перед тем, как проверить показание давления в воздушном секторе бака или качать воздух, нужно подготовить установку и учесть разницу единиц измерения давления.

Авто манометр показывает в МПа, поэтому показатель на шкале необходимо перевести в атмосферы/бары:

1Бар=1атм=0.1МПа.

Проверка работоспособности расширителя:

• Контроль на внешние повреждения и коррозию – 1 раз/6 мес.
• Проверка показаний параметров среды в воздушном секторе – 1 раз/6 мес.

Накачка давления в расширительный бак: пошаговое руководство

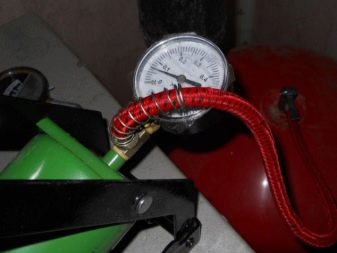

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

1. Отключается котел.
2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
3. Закрывают кран подпитки.
4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать “0”.
6. К ниппелю, расширительного бака подключают насос.
7. Поднимают давление в воздушном отсеке до 80% от допустимого – 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
8. После это запускают систему отопления в обратном порядке.

Причины снижения давления в расширительном баке

Когда настенная расширительная емкость заполнена верно, то стрелка манометра движется плавно без каких-то скачков. Если неправильно подкачивать, лишний воздух станет вытеснять избытки горячей воды из водяного сектора, тем самым увеличивая давление в отопительной сети.

Напротив, низкие показатели в воздушном отсеке, приведут к тому, что теплоноситель просто выгнет мембрану и наполнит весь объем. В результате при росте температуры воды в сети сработает сбросной защитный клапан.

Другие способы устранения неполадок

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

1. Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
2. Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
3. Поврежден корпус, выполняют восстановление целостности в сервисном центре.
4. Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
5. Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
6. Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
7. Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.

какое должно быть в системе закрытого типа, как накачать

Содержание:

Несмотря на то, что расширительный бак – это вспомогательный элемент для теплоснабжающей системы, без него ее эффективное функционирование невозможно. При этом одним из его наиболее важных параметров является давление.

Назначение расширительного бачка

Основной функцией данного оборудования считается компенсация теплового расширения в отопительной сети. Дело в том, что плотность и объем теплоносителя в процессе нагревания и последующего его охлаждения изменяются.

Если расширительный бачок не установлен в отопительную систему, вода по мере нагревания начинает увеличиваться в объеме и воздействовать на стенки трубопроводов и радиаторов. Если напор рабочей среды сильно возрастает, отопительную систему может разорвать.

Поэтому корректировка давления в расширительном бачке системы отопления позволяет сохранить целостность труб и нагревательного котла, работа которого всегда рассчитана на определенную величину напора рабочей среды в магистрали.

Данные устройства отличаются по объему. Выбирая модель, которая по техническим параметрам должна подходить к конкретной отопительной сети, нужно не забывать, что объем бачка не может составлять менее 10% от всего количества теплоносителя, циркулирующего в конструкции.

Для этого выполняют расчеты с учетом следующих нюансов:

• нужно суммировать количество носителя тепла в котле, трубах и радиаторе. Проще всего можно узнать данный параметр в процессе закачки системы;
• важно знать: объем, равный 10% теплоносителя – это минимальное значение, а приобретать желательно модель с запасом, хоть и небольшим.

Кстати, у большого количества современных настенных газовых агрегатов имеется встроенное устройство. Оно располагается на задней или боковой стенке и оснащено ниппелем. С помощью его и регулируют давление в расширительном баке газового котла.

Конструкционные особенности и принцип работы

Все бачки аналогичны по конструкции. У них имеется металлический корпус, разделенный изнутри на два завальцованных отсека. У бачка на одной стороне находится ниппель, а на второй – горловина, предназначенная для соединения с трубами.

Внутри корпуса располагается диафрагма. Когда емкость пустая, она заполняет ее большую часть, а оставшееся пространство занимает воздух. В процессе функционирования сети теплоноситель нагревается, его объем увеличивается, а излишки проникают в полость, имеющуюся между диафрагмой и корпусом.

После снижения температуры рабочая среда уменьшается в объеме, а закачанный ранее воздух выдавливает ее назад в систему.

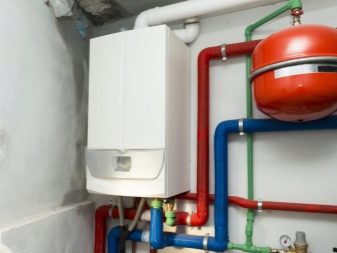

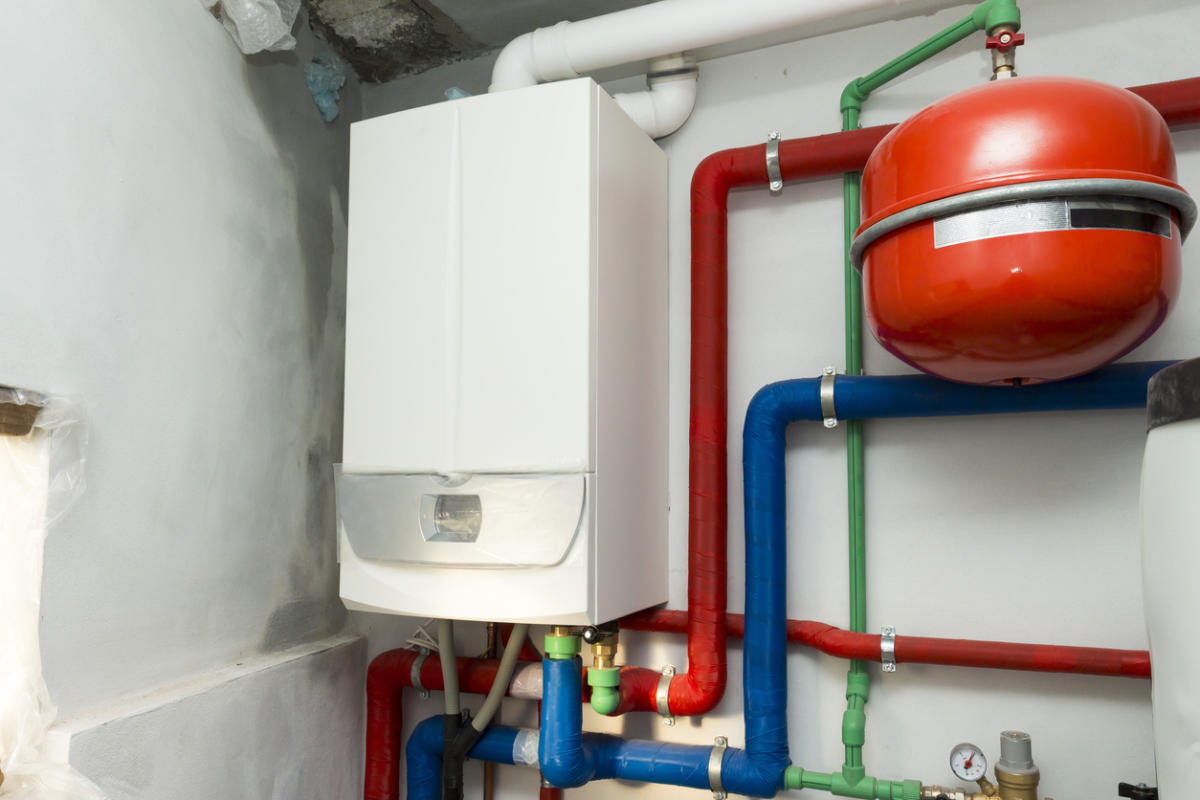

Установка расширительного бака

Котлы изначально рассчитаны на функционирование при определенном напоре теплоносителя. Это означает, что для правильной работы давление в расширительном баке системы отопления должно иметь конкретную величину. Для его поддержания используют азот или воздух, которым заполняют корпус. В емкость их закачивают в заводских условиях.

Когда выполняется монтаж устройства, нужно не допустить выпуска воздуха, иначе прибор не сможет выполнять свое назначение – регулировать давление в расширительном бачке отопления.

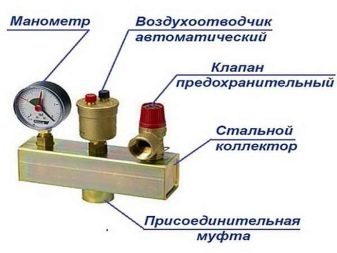

Этот показатель отслеживают манометром. О том, что воздух покинул расширитель, свидетельствует бегающая стрелка устройства. Подобная ситуация не проблема, поскольку воздух можно подкачать посредством ниппеля.

Показатель напора жидкости в баке в среднем равен 1,5 атмосфер, но для конкретной теплоснабжающей системы он может не подойти. Показатели того, какое давление должно быть в расширительном бачке, регулируют самостоятельно.

Нормальное значение всегда меньше на 0,2 атмосферы, чем этот показатель в системе. Если в расширительном приборе давление выше по сравнению с тем, что в сети, то увеличившаяся в объеме вода не попадет в корпус. Устройство подключают к трубопроводу посредством присоединительного размера.

Большое значение имеет не только правильное подсоединение устройства, но и грамотный выбор места его монтажа. Невзирая на то, что современные модели бачков допускается устанавливать в любом месте, специалисты рекомендуют это делать на обратке между насосом и котельным оборудованием.

Чтобы иметь возможность ремонтировать присоединительный размер, посредством которого подсоединяется емкость, используют шаровой кран. Если оборудование поломается, благодаря запорной арматуре можно снять бачок, не откачивая из системы теплоноситель.

Во время работы конструкции кран держат открытым, иначе давление в расширительном бачке отопления закрытого типа начинает резко возрастать и в наиболее слабом месте появляется течь.

Если эксплуатируется открытая система с естественной циркуляцией теплоносителя, монтируют устройство другого типа. Емкость в этом случае открыта. Ее делают из листовой стали. Размещают бачок в наивысшей точке отопительной сети.

Принцип функционирования данного устройства прост. Жидкость в процессе возрастания объема вытесняется из труб и поднимается по ним вместе с воздухом. Когда теплоноситель охлаждается, он возвращается в трубопровод, благодаря действию гравитационных сил и в результате естественного давления воздуха.

Причины падения давления

Несмотря на то, что давление в бачке должно иметь постоянную величину, оно нередко падает при эксплуатации отопительной системы.

Есть ряд причин, почему понижается давление:

1. Протечка теплоносителя. Такие проблемы обычно появляются в отопительных системах, функционирующих на антифризе, который способен проникнуть даже в мелкие трещинки. В итоге возникают протечки. Их следует устранить до того, как накачать расширительный бак в системе отопления воздухом.
2. Снижение давления в котле. В случае его значительного падения следует обратиться к мастерам. Если давление понизилось не критично и выровнялось после запуска системы, то ею можно пользоваться, поскольку подобные сбои ей не могут причинить вред.

Порядок настройки давления – какое должно быть и как настроить

Напор теплоносителя в бачке отопительной системы является регулируемым параметром. Все действия по настройке можно выполнить самостоятельно.

Для этого нужно:

1. Произвести вычисления и понять, какое давление в расширительном бачке должно быть. Его следует сделать меньше на 0,2 атмосферы, чем в системе теплоснабжения.
2. Данный показатель устанавливают до размещения емкости, сбросив воздух или закачав его посредством ниппеля. Но прежде нужно знать, как накачать расширительный бак отопления правильно.
3. Емкость подключают к трубопроводу и наполняют систему водой, делая это медленно, наблюдая за показателями давления. Жидкость закачивают, пока величины напора не сровняются.
4. Затем подключают насос и продолжают закачивать жидкость, пока давление в баке не достигнет эксплуатационных значений, которые рассчитывают до монтажа сети. В итоге в корпус попадет резервный объем теплоносителя.
5. Старт системы необходимо производить при максимальной температуре и тогда объем рабочей среды увеличивается на величину удельного приращения. Это обеспечивает поступление в прибор воды, объем которой равен емкости резервуара. В результате давление достигает максимальных значений.

Чтобы знать, каким должно быть давление в расширительном бачке двухконтурного котла, следует посмотреть инструкцию на него. Настраивать все параметры можно собственноручно, используя манометр и автомобильный компрессор.

Падение давления в системе отопления

      В настоящее время всё больше загородных домов оборудуются системой отопления, состоящей из газового двухконтурного котла и радиаторов. Что очень удобно – установив всего один прибор, вы получаете горячую воду и комфортную температуру воздуха в помещении. Почти все производители котлов – крупные зарубежные компании. Но, даже установив у себя в доме надёжный водонагревательный прибор, мы не застрахованы от неприятностей, сопровождающих работу этого аппарата.

   Одна из проблем, возникающих при эксплуатации газового двухконтурного котла – падение давления в системе отопления. Отчего это происходит – попробуем разобраться в этой статье.

ПРИЧИНЫ ПАДЕНИЯ ДАВЛЕНИЯ В СИСТЕМЕ ОТОПЛЕНИЯ

   Итак, ситуация из жизни: зима, температура минус 20, загородный дом отапливается двухконтурным котлом. Вы уходите на работу или куда-то по делам, дома тепло. Через какое-то время вы возвращаетесь, заходите домой и понимаете, что отопление не работает, в комнате прохладно. Первым делом подходите к котлу и обнаруживаете, что он не работает, а манометр показывает ноль, то есть произошло падение давления в системе отопления.

   Вы сразу начинаете думать: а что было бы, если бы вы не появились дома продолжительное время? А было бы размораживание радиаторов и выход из строя дорогостоящего двухконтурного котла известной марки.

    Что же могло случиться в ваше отсутствие? Здесь всё просто, по какой-то причине выключили электричество, котёл остановился, давление в системе отопления упало ниже отметки, при которой он может включиться в работу. Свет через час дали, а аппарат начать работать не смог. Вот вам и катастрофа домашнего масштаба.

    Что же можно сделать своими руками, чтобы такие ситуации не происходили? Повторюсь, здесь речь пойдёт о вещах, которые можно исправить самостоятельно, если это сбой двухконтурного котла, нужно вызывать специалистов.

    Первое, что надо сделать, это проверить отопительную систему на отсутствие протечек. Возьмите бумажную салфетку и протрите все места стыков и соединений. Бывали случаи, что человек уверял, что протечек нет, а давление в системе понижается. В итоге случайно, или после более тщательного осмотра обнаруживалось, что из системы подкапывает, а лужи на полу не было, потому что вода успевала испариться до того, как капля упадёт на пол. Или капли появлялись в стыках и соединениях при повышении давления в трубах. Конечно, все найденные протечки нужно устранить.

НАСТРОЙКА РАСШИРИТЕЛЬНОГО БАКА

      Второе, на что следует обратить внимание при падении давления в системе отопления –  это правильная работа расширительного бака.

  Как известно, жидкости при нагревании увеличивают свой объём. Вода, например, при температуре 90 градусов имеет коэффициент расширения, равный 3,59 %. Поэтому, чтобы в системе отопления не создавалось избыточного давления, используют расширительные баки. При нагревании жидкости излишний объём должен заходить в расширительный бак, тем самым стабилизируя давление, а когда вода остывает, она выходит из бака, заполняя систему. Таким образом, давление в отопительной системе во время работы котла сохраняется в допустимых пределах. В двухконтурных котлах расширительные баки уже установлены в самом котле.

  Указывать на неправильную работу расширительного бака может то, что при нагревании давление резко возрастает, даже возможен аварийный сброс воды через предохранительный клапан, а при остывании стрелка манометра опускается вниз до такой степени, что приходиться подпитывать систему. В этом случае нужно отрегулировать работу расширительного бака.

   В инструкции к котлу указано, какое давление воздуха должно быть в расширительном бачке. Поэтому, для правильной работы бака это давление нужно установить. Для этого:

    1. Перекроем краны подачи воды и обратки.

    2. Найдём на котле сливной штуцер,   откроем     его и сольём воду.

3. Найдём на расширительном баке ниппель, как на велосипедном колесе и спустим весь воздух.

 4. Подсоединим автомобильный насос к расширительному баку и накачаем его до 1,5 бар, при этом из сливного штуцера может выходить вода.

    5. Опять спустим воздух.

6. Если к бачку подходит шланг от котла, отсоединим его, нужно вылить из бака всю воду.

    7. Присоединяем шланг обратно.

    8. Накачиваем расширительный бак давлением согласно инструкции к котлу

(в нашем случае это 1 бар).

   9. Закрываем сливной штуцер.

   10. Открываем все краны.

  11. Заполняем систему отопления водой под давлением 1-2 бар.

12. Включаем котёл и проверяем. Если при нагреве воды стрелка манометра находится в пределах зелёной зоны, значит, мы всё сделали правильно.

РАСЧЁТ МЕМБРАННОГО РАСШИРИТЕЛЬНОГО БАКА

    В некоторых случаях падение давления в системе отопления связано с неправильным выбором двухконтурного котла. При тепловом расчёте учитывается площадь помещений, которые нужно обогреть. Исходя из этих условий, выбирается мощность отопительного прибора. В расчёт закладываются обычные радиаторы, в которых объём воды  не очень большой. А если вместо радиаторов используют металлические трубы, жидкости, чтобы их заполнить, требуется в несколько раз больше, соответственно и объём расширяемой воды тоже будет увеличен.

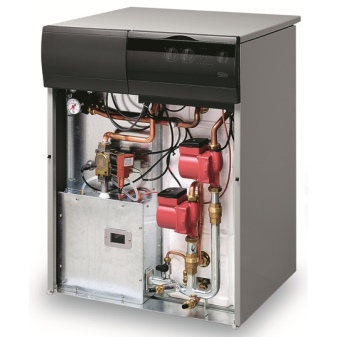

  Расширительный бак в двухконтурных котлах обычно равен 6-8 литрам. Он рассчитан примерно на 120 литров воды в отопительной системе. Для радиаторов этого вполне достаточно. А вот что может произойти, если в системе воды больше, чем положено по расчёту. Допустим, жидкость, нагреваясь в трубах, расширяется и заполняет штатный расширительный бак. Но размера бака не хватает для вывода избытка нагревшейся воды, давление повышается и происходит аварийный сброс через предохранительный клапан. После того, как котёл выключится, вода из бака выходит назад в систему, но так как у котла был аварийный сброс, жидкости в системе не хватает, давление падает ниже критической отметки. Всё, без подпитки системы водой (то есть без участия человека) котёл не включится. Если за окном низкая температура воздуха – размораживание системы обеспечено. Причём случиться это может в самый неподходящий момент.

  Сейчас в продаже появились автоматические подпитыватели воды, которые подают воду в систему, если давление в ней падает ниже определённой отметки. Домовладельцам, оставляющим свои жилища без присмотра на долгое время, стоит обратить на них внимание.

   Обычно монтаж отопления происходит в тёплое время года, чтобы успеть подготовиться к зиме. Во время пуска котёл работает в среднем режиме, да и осенью ещё тепло. Поэтому, когда нагрев не такой интенсивный, жидкость расширяется незначительно, давление в системе в пределах нормы. Но когда придут морозы и котёл выйдет на работу при максимальной нагрузке, объём нагреваемой жидкости увеличивается, тут и выясняется, что штатного расширительного бака не хватает. Чтобы такой сценарий не состоялся, нужно грамотно рассчитать систему отопления и вовремя установить в неё дополнительный мембранный расширительный бак, который используется в отопительных системах закрытого типа, когда движение жидкости происходит под давлением, которое создаёт циркуляционный насос.

   Определить точное количество воды в трубах отопления трудно, обычно это делают по мощности: её умножают на 15. Например, у котла мощностью 17 кВт система отопления вмещает 255 литров воды. Существуют методики, помогающие рассчитать объём расширительного бака. Следующий расчёт подходит для систем отопления, смонтированных в одноэтажных домах.

Объём расширительного бака = (V*E)/D, где V– объём воды в системе отопления, Е – коэффициент расширения жидкости, D– эффективность расширительного бака.

D = (Pmax—Ps)/( Pmax +1),

где Pmax – максимальное рабочее давление отопительной системы, равное в среднем 2,5 бар;

Ps– давление зарядки расширительного бака, равное 0,5 бар.

D = (2,5-0,5)/( 2,5 +1)=0,57

Итак, для котла мощностью 17 кВт объём расширительного бака = (255*0,0359)/0,57=16,06 л.

  В технической документации написано, что аппарат мощностью 17 кВт имеет встроенный расширительный бак объёмом 6,5 л. Для правильной работы двухконтурного котла необходимо установить в отопительную систему дополнительный расширительный бак объёмом 10 л.

      Как определить, работает дополнительный расширительный бак в системе, или нет? Для его проверки  накачаем насосом давление воздуха, например, до 2 бар, и обеспечим доступ к ниппелю. Подсоединим его к системе отопления. Включим котёл. Во время нагрева воды давление будет подниматься. Если оно увеличится до 1,8 бар, стравим воздух с расширительного бака через ниппель, смотря при этом на манометр котла. Как только давление в бачке снизится меньше 1,8, вода из системы начнёт заходить в бак, при этом стрелка манометра на котле покажет снижение давления. Это значит, что дополнительный расширительный бак установлен правильно и работает корректно. В завершении надо накачать давление до нужной отметки, например, до 1 — 1,5 бар. На этом всё. Если статья понравилась, поделитесь ей в соцсетях.





Как накачать расширительный бак котла отопления воздухом?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

1. Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
2. Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
3. Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
4. Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

1. «Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
2. Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

какое должно быть давление и как накачать воздух в бачок, советы по ремонту

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Особенности

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Как устроена и работает система?

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

• предполагаемого объема воды или антифриза;
• КПД бачка;
• его требуемой величины;
• исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Как контролировать систему и работать с ней?

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

• закручиваются краны отопительной системы;
• спускается вода из котла;
• накачивается бак до нужного давления;
• перекрывается кран для слива;
• насыщается отопительный контур до нужного уровня через предусмотренный кран;
• раскрываются краны, связывающие бак с отоплением.

Возможные проблемы

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Дополнительная информация

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.
