Насосная станция: как отрегулировать давление
Насосная станция – это комплексная система, в которой нужно и можно регулировать давление. Насосная станция представляет собой поверхностный насос, соединенный гибкой подводкой с гидроаккумулятором и управляющим насосом реле давления. Именно реле давления и отвечает за регулировку давления в системе.
Чаще всего, реле давления воды для насоса уже настроено оптимально. Однако, если нужны индивидуальные настройки, то это возможно сделать. Для регулировки давления в самом реле есть два болта, которые расположены под крышкой устройства.
Давление в гидроаккумуляторе насосной станции есть так называемое «нижнее» и «верхнее». «Нижнее» давление регулируется большим болтом №1. Если Вы повернете болт по часовой стрелке, то Вы увеличите давление, а если будете поворачивать против часовой стрелки – уменьшать. «Верхнее» давление можно регулировать с помощью малого болта №2.
- – винт изменения значения верхнего и нижнего давления (Р) одновременно;
- – винт изменения разности P между верхним и нижним давлением;
- – клеммы подключения двигателя;
- – клеммы подключения электропитания;
- – клеммы подключения заземления.
Вращением винта 1 производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.
Вращение винта 2 изменяет разность P между нижним и верхним значениями давления.
Реле давления воды для насоса настраивается с помощью двух шагов:
- Определение давления воздуха в расширительном баке. Для баков объемом 20-25 л давление воздуха должно составлять 1,4 – 1,7 бар, и 1,7 – 1,9 бар для резервуаров емкостью 50 – 100 л. Помните, что воздух в баке должен быть всегда. Его давление нужно время от времени проверять и корректировать. Желательно это делать не реже 1 раза в месяц. Поддержание правильного давления позволит увеличить срок службы насосной станции.
- Определение и регулировка давления включения и отключения насосной станции.
После того, как Вы отрегулировали давление воздуха в баке, необходимо подключить насосную станцию к сети. После включения насос начнет закачивать воду в бак и после завершения отключится.
Именно тогда на мониторе покажется так называемое «верхнее давление». Если это значение слишком высокое и больше рекомендуемого, тогда уменьшите его с помощью реле давления. Так называемое «нижнее давление» появиться при сливании воды. Его также отрегулировать можно при помощи реле давления.
Обратите внимание, что давление при включении насоса должно быть на 10% выше, чем давление воздуха в резервуаре. Если Вы не будете придерживаться этого правила, то насосная станция быстро износится.
Сначала настройте верхнее давление выключения посредством винта 2. Значение будет показано указателем 3. Затем настройте нижнее давление включения посредством винта 5. Значение будет показано указателем 4. Точная настройка производится по манометру.
Еще несколько моментов, о которых важно помнить:
- Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле.
- Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление.
- При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.
В насосной станции возможно отрегулировать давление с помощью реле давления. Но, важно помнить, что неправильная регулировка может привести к быстрому износу всей системы.
Статьи: настройка реле давления и регулировка воздуха в гидроаккумуляторе
Реле давления — элемент который управляет работой насосной станции (например AQUAJET или AQUAJET-INOX) и который делает возможной её работу в автоматическом режиме. Реле давления имеет несколько характеристик:
- Давления включения (Pвкл) — это то давление (бар), при котором происходит включение насосной станции путем замыкания контактов в реле давления. Иногда давление включения еще называют „нижним“ давлением.
- Давление выключения (Pвыкл) — это давление (бар), при котором происходит выключение насосной станции путем размыкания контактов в реле давления. Иногда давление выключения еще называют „верхним“ давлением.
- Перепад давления (ΔP) — абсолютная разница между давлением выключения и давлением включения (бар).
- Максимальное давление выключения — это то максимальное давление (бар), при котором возможно отключение насосной станции.
Иногда давление включения еще называют „нижним“ давлением.Любое реле давления имеет заводские установки и, как правило, они следующие:
Давление включения: 1,5-1,8 бар
Давление выключения: 2,5-3 бар
Максимальное давления выключения: 5 бар
Как все это работает:
Допустим, насосная станция подключена (об этом в статье «Подготовка насосной станции DAB к работе»), и вся система заполнена водой.
Но что делать если заводские установки реле давления не очень комфортны? Например: на верхних этажах давление падает очень заметно, или система очистки воды требует на входе не менее 2,5 бар, в то время как насос включается только при 1,5-1,8 бар.
Настроить реле давление можно и самостоятельно:
Записываем по манометру давление включения и выключения при работающем насосе. Отключаем питание от насоса и снимаем верхнюю крышку реле давления (как правило, отвернув один винт). Вы увидите два винта, один более большой, находится в верхней части реле, а второй, немного меньшего размера, находится под ним. Верхний винт отвечает за давление выключения и как правило рядом с ним находится буква “P” и стрелка со знаками «+» и «-». Затем вращаем винт в нужном направлении (если давление выключения необходимо поднять то вращаем по направлению знака «+», если опустить то в направлении знака «-»). Сколько вращать? Сделайте оборот (пол оборота, полтора — сколько хотите). После этого запускаем насос и смотрим, при каком давлении он выключится теперь. Запоминаем, выключаем питание насоса, и вращаем винт дальше, опять запускаем насос и записываем новое значение, таким образом приближаясь к нужному значению.
Нижний винт отвечает за разницу между давлением выключения и давлением включения.
Как правило рядом написано «ΔP» и находится стрелка со знаками «+» и «-». Настройка разницы давлений аналогична настройке давления выключения. Остается только один вопрос, какой она должна быть? Разница между давлением включения и выключения обычно составляет 1,0-1,5 бар. Причем чем выше давление выключения, тем большей может быть эта разница. Например, при заводских установках Pвкл = 1,6 бар, Pвыкл = 2,6 бар разница составляет 1 бар, это как раз стандартное значение. Если мы хотим изменить заводские установки и поднять Рвыкл до 4 бар, то разницу можно сделать в 1,5 бар, т.е. Pвкл нужно установить на уровне 2,5 бар. Надо понимать, что чем больше эта разница, тем выше перепад давления в системе, что не всегда комфортно. Но в то же время, реже будет включаться насос, и больше воды поступит из гидробака до момента включения насоса.
Это справедливо только в том случае, когда насос может обеспечить требуемое давление (смотрите характеристику насоса).
Т.е. если насос может выдать по паспорту только 3,5 бар (с учетом всех видов потерь), то настройка реле давления на выключение 4 бар ничего не даст. Насос просто не сможет обеспечить требуемое давление и в данном случае будет работать не останавливаясь. И если нужно все-таки именно 4 бар, то придется менять насос на более мощный.

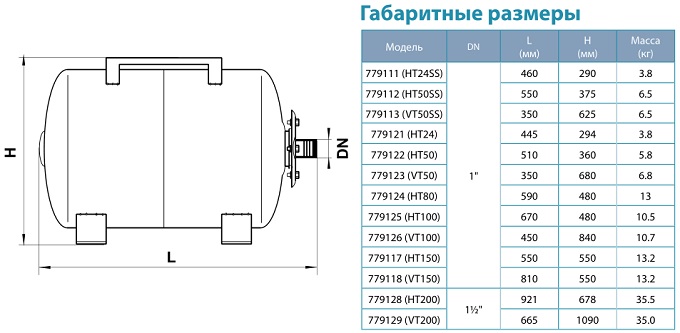

Каким же все-таки должно быть давление воздуха в воздушной полости гидробака?
Очень многие не задумываются, или же просто не знают, что нужно следить еще и за этим. К сожалению да, нужно, от этого напрямую зависит срок службы мембраны гидробака, а в конечном счете, и насоса.

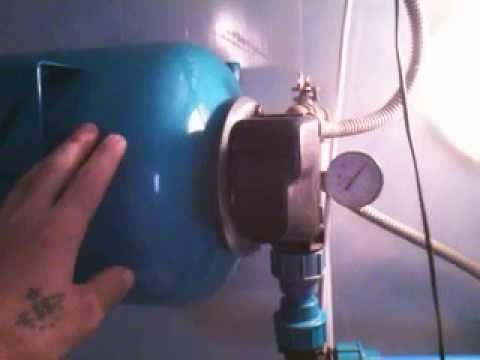

Замеряем давление воздуха в воздушной полости гидробака. Делаем это только на отключенном от системы гидробаке — отключаем питание насоса, открываем любой кран за насосом и ждем пока вода выйдет из гидробака. Либо замеряем на установке еще не подключенной к системе водоснабжения. Для этого снимаем декоративный колпачок с воздушного ниппеля гидробака и подсоединяем к нему обычный автомобильный манометр (для проверки давления в шинах автомобиля).
Запоминаем это давление. (Как правило на небольших гидробаках, емкостью до 50 литров, это давление будет равно 1,5 бар). Теперь самое главное правило: давление воздуха в гидробаке должно быть меньше, чем давление включения насоса примерно на 10%. Т.е. если давление включения насоса составляет 1,6 бар, то давление воздуха должно составлять 1,4-1,5 бар. В большинстве случаев, это и есть те заводские установки о которых говорилось выше. Т.е. покупая готовую насосную станцию, вы уже имеете полностью настроенную систему. Но как только вы внесли изменения в заводские установки реле давления, необходимо всегда изменять и давление воздуха в гидробаке. Например, если вы установили Pвкл = 2,5 бар, Pвыкл = 3,5 бар, то необходимо и давление воздуха поднять до значения в 2,2-2,3 бар.
Кстати, даже если вы ничего не меняли в заводских настройках, за давлением воздуха необходимо регулярно следить, или, хотя бы, контролировать его раз в год в начале дачного сезона.
Важно чтобы это давление было постоянным, если же оно немного снизилось за зиму, его всегда можно поднять обычным автомобильным насосом до требуемого уровня.
Все эти несложные операции не займут много времени, достаточно уделить им внимание один раз в год, тем более, что все окупится долгой и бесперебойной работой всей системы водоснабжения в целом.
© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.
Инженерные дожимные насосные станции с расширительными баками
Romtec Utilities проектирует, проектирует, производит и поставляет бустерные насосные станции для различных применений. Общим для применения повысительных насосных станций является необходимость поддержания давления в системе водоснабжения. Давление воды поддерживается по большей части насосами, линейными, погружными или другими. Еще один способ поддержания давления воды в бустерных насосных станциях — это конструктивный элемент, называемый расширительным баком.
Сегодня насосы намного надежнее, чем когда-либо, но они по-прежнему изнашиваются, требуют обслуживания и в конце концов выходят из строя. Срок службы насоса можно значительно увеличить, просто сократив время его работы и/или его частоту. Для бустерной насосной станции это можно сделать с помощью расширительного бака. По мере работы насосов в систему водоснабжения, расположенную ниже по течению, добавляется давление. Часть этой воды под давлением перекачивается в расширительный бак. Используя сжатый воздух, расширительный бак давит на поступающую воду под давлением. Расширительные баки могут функционировать с диафрагмой или диафрагмой для отделения воды от сжатого воздуха, а в некоторых случаях барьер может даже отсутствовать.
При перекачивании воды в расширительный бачок вода под давлением «отталкивается» от сжатого воздуха до тех пор, пока давление не стабилизируется на приемлемом для системы уровне. Когда давление воды достигает желаемого давления, насос или насосы могут отключиться. Это сокращает время операции. Вода в системе выше по течению все еще находится под давлением сжатого воздуха, в отличие от центробежного давления, создаваемого насосами. Это позволяет использовать воду из системы под приемлемым давлением. Насосы снова запустятся, когда закончится вода в расширительном баке и упадет давление в системе.
Расширительный бак не только снижает нагрузку на насосы, но и повышает производительность подпорной насосной станции. Например, предположим, что есть большой расход воды, например, несколько душевых и разбрызгивателей работают в часы перед рабочим днем. Насос или насосы будут работать на полную мощность, чтобы удовлетворить требования по давлению. Если в это время закрыть вентиль или одновременно перекрыть значительное количество выпускных отверстий, давление в системе резко возрастет. На короткое время насосы будут работать против сценария низкого давления, который внезапно станет сценарием высокого давления.
Расширительный бачок подкачивающей насосной станции в этом случае играет роль гибкой точки в системе, поэтому в первую очередь поднимется давление в бачке. Это позволяет сжатому воздуху «поддаваться» скачку давления, когда насосы отключаются или замедляются. Это предотвращает широкий спектр проблем, таких как выход из строя клапанов и уплотнений. Расширительный бак также обеспечивает постоянное противодавление во время работы насоса. Вода, используемая из системы, вызывает переменное давление. Расширительный бак создает довольно постоянное давление напора, используя сжатый воздух, чтобы «реагировать» на изменяющиеся условия давления. Это позволяет насосам работать в номинальном диапазоне, улучшая постоянство давления в системе выше по течению.
Основной причиной выбора конкретного размера резервуара является расход и давление подпорной насосной станции. Расширительные баки могут быть спроектированы как один большой бак или как несколько меньших баков. Это зависит от ограничений физического пространства в здании или помещении, где он расположен. Эти простые устройства являются отличными компонентами для улучшения функциональности и долговременной работы дожимной насосной станции. С помощью Romtec Utilities вы можете спроектировать эти компоненты и интегрировать их в полнофункциональное здание управления для комплексного решения подкачивающей насосной станции.
ГИДРОПНЕВМАТИЧЕСКИЙ НАПОРНЫЙ РЕЗЕРВУАР WESSELS | 2,1 ГАЛЛОНА
Извините, этого товара больше нет в наличии
Номер детали 64-002-007
Артикул: 64-002-007
Номер детали производителя: 30011008
Производитель: Вессель
Будьте первым кто оценит этот продукт
100,87 долларов США
Гидропневматические баки используются для хранения питьевой воды. При правильном размере эти резервуары предназначены для поддержания давления в системе питьевой воды в заданном диапазоне. Обычно используется в системах водозаборных скважин, установках повышения давления и системах накопления промышленной воды.
Материалы = стальной корпус, сверхпрочный бутиловый баллон
Максимальное давление = 150 фунтов на кв. расширяющейся жидкости и ограничить давление в системе отопления или охлаждения. Расширительный или компрессионный бак подходящего размера выдержит расширение жидкости системы во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы давления в системе. Расширительный или компрессионный бак использует сжатый воздух для поддержания давления в системе, принимая и вытесняя изменяющийся объем воды по мере ее нагревания и охлаждения. Некоторые конструкции резервуаров включают диафрагму или камеру для изоляции расширенной воды от воздушной подушки, контролирующей давление. Когда вода расширяется, она удерживается в камере, предотвращая коррозию резервуара и возможность заболачивания. Воздушная подушка, контролирующая давление, предварительно заправлена на заводе и может быть отрегулирована в полевых условиях в соответствии с критическими требованиями системы. Такая конструкция и работа расширительного бака такого типа позволяет проектировщику/специалисту уменьшить размер бака до 80%.
Баки-дозаторы имеют полностью сменный баллон. Этот бак должен быть оборудован большими сервисными отверстиями, а также позволять заменять баллон, не снимая бак с крепления.
Описание
Wessels type FX-Series Tanks представляют собой предварительно заправленные гидропневматические баки со сменными баллонами, не соответствующие ASME, для жилых и коммерческих колодцев и систем водоснабжения, систем повышения давления, оросительных систем и т. д. Они предназначены для подачи воды. под давлением между циклами насоса, чтобы обеспечить достаточный поток для удовлетворения потребностей. Вода находится в бутиловой камере. Внешняя поверхность покрыта запекаемой эпоксидной смолой.
Construction
Shell: Carbon Steel
Bladder: Heavy Duty Butyl (FDA Approved)
System Connection: Stainless Steel
Performance Limitations
Maximum Design Температура: 240°F
Максимальное расчетное давление: 150 PSIG
Гидропневматические резервуары используются для хранения питьевой воды. При правильном размере эти резервуары предназначены для поддержания давления в системе питьевой воды в заданном диапазоне. Обычно используется в системах водозаборных скважин, установках повышения давления и системах накопления промышленной воды.
Материалы = стальная оболочка, тяжелый бутиловый мочевой пузырь
Максимальное давление = 150 фунтов на дюйм
Максимальная температура = 200 of
Отдел = синий порошковый слой. Внешний слов
Зарядные предварительные зарядки = 30 фунтов на кв. требуется в системе отопления с замкнутым контуром или системе отопления, вентиляции и кондиционирования с охлажденной водой для поглощения расширяющейся жидкости и ограничения давления в системе отопления или охлаждения. Расширительный или компрессионный бак подходящего размера выдержит расширение жидкости системы во время цикла нагрева или охлаждения, не позволяя системе превысить критические пределы давления в системе. Расширительный или компрессионный бак использует сжатый воздух для поддержания давления в системе, принимая и вытесняя изменяющийся объем воды по мере ее нагревания и охлаждения. Некоторые конструкции резервуаров включают диафрагму или камеру для изоляции расширенной воды от воздушной подушки, контролирующей давление. Когда вода расширяется, она удерживается в камере, предотвращая коррозию резервуара и возможность заболачивания. Воздушная подушка, контролирующая давление, предварительно заправлена на заводе и может быть отрегулирована в полевых условиях в соответствии с критическими требованиями системы.
