Содержание

Какой дефлектор лучше для вытяжки. Дефлектор вентиляционный.

Дефлектор для вентиляции – это простое устройство, позволяющее повысить эффективность системы в пределах 20%. Мы хотим рассказать о принципе действия, особенностях и разновидностях этих устройств, а также остановиться на том, как смонтировать вентиляционный дефлектор своими руками.

Дефлекторы систем вентиляции

Устройство и принцип действия

В первую очередь необходимо разобраться, что такое дефлектор в вентиляции, так как область применения сильно сказывается на конструкции устройства. В приточно-вытяжных системах естественной вентиляции дефлектор устанавливают на оголовке вытяжного канала для повышения тяги за счет создания области пониженного давления.

Принцип действия устройства основан на законе Бернулли, одним из следствий которого является эффект разрежения воздуха в потоке с изменяющимся сечением. Чем выше скорость потока, тем заметнее перепад давлений.

Важно! Таким образом мы видим, что за счет энергии ветра, обдувающего трубу, в зоне ее оголовка создается относительный вакуум, который заставляет воздушные массы внутри трубы направляться вверх, создавая дополнительную тягу.

Если мы рассмотрим устройство дефлектора вентиляции, то увидим несколько основных частей (вариант ЦАГИ):

Диффузор . Представляет собой отрезок трубы в форме усеченного конуса, который узкой стороной надевается на трубу. Повышает давление в трубе у оголовка, таким образом, повышает разницу давлений и активность эжекции вытяжного воздуха потоками ветра;
Зонт или колпак . Служит для защиты канала от попадания осадков, мусора и других посторонних предметов;
Внешний цилиндр или корпус . Рассекает поток ветра, создавая внутри область пониженного давления.

В варианте конструкции Григоровича мы увидим несколько иную картину.

В состав устройства входят такие узлы:

Диффузор . Здесь мы видим тот же усеченный конус, однако надетый на трубу широкой стороной, причем сечение этой стороны превышает сечение оголовка. Эту деталь еще называют «стакан», в таком случае будет «нижним стаканом»;

Зонт или колпак . Выполняет защитную функцию, как и в предыдущем примере;
Обратный конус . Устанавливается под колпаком вершиной вниз и служит для предотвращения накапливания воздуха под зонтом, а также для создания совместно с диффузором сужающегося потока ветра над оголовком.

Важно! В варианте Григоровича мы видим, что эжекция происходит в двух направлениях: в направлении обратного конуса и в направлении широкой стороны диффузора. При этом скорость потока под обратным конусом возрастает за счет сужения канала, что приводит к повышению разности давлений.

Разновидности

Подбор дефлектора для вентиляции следует осуществлять с учетом имеющихся в свободном доступе разновидностей и погодных условий вашей местности.

Рассмотрим наиболее распространённые модели:

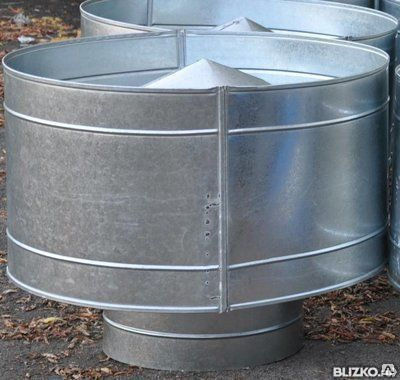

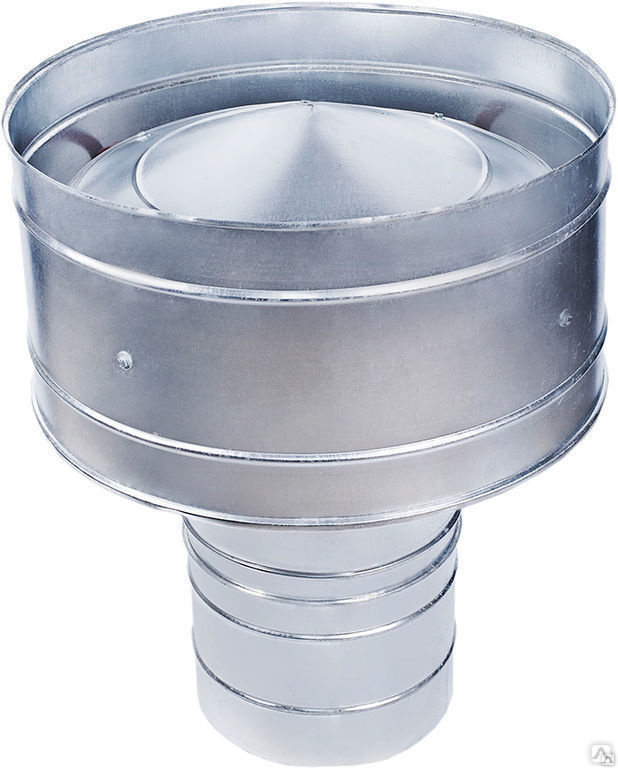

Конструкция Центрального Аэрогидродинамического Института (ЦАГИ) – является одной из наиболее популярных разновидностей. Конструкционные особенности мы рассмотрели выше;
Модель Григоровича. Это, пожалуй, самая распространенная разновидность дефлектора в нашей стране и за ее пределами. Конструкция также рассмотрена в предыдущей главе;
Тарельчатая открытая конструкция типа Astato. Также весьма распространена и популярна за счет простого устройства и эффективной работы;

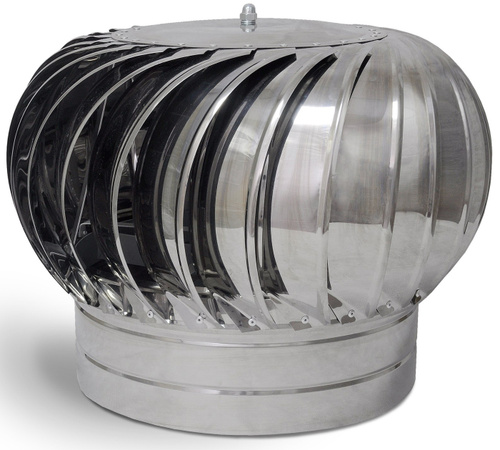

Ротационные модели. Представляют собой сложные устройства с вращающейся частью и специальной системой лопастей, поддерживающих это вращение. Отличительная черта – более высокая цена и эффективность;
Н-образные модели. Отличаются наличием сразу двух дефлекторов на одном оголовке;

Дефлекторы-флюгеры. Представляют собой поворотные насадки с килем, который поворачивает конструкцию в направлении ветра так, что его потоки попадают в систему отверстий и лопастей, вызывая эффект эжекции газа из воздуховода.

Важно! Как правило, выводится на крышу. Это создает разность гравитационных значений давления воздуха, а также позволяет установить дефлектор на открытом для ветра пространстве.

Кроме принципиальной схемы аппарата, нам понадобятся размеры сечений каналов и цилиндров или их соотношения. Расчет дефлектора для вентиляции производят на основании этих соотношений или выполняют «с нуля» для конкретного устройства.

Если говорить о материалах, то в подавляющем большинстве случаев все модели изготовлены из двух видов сырья: металла или пластика. Чаще всего используют оцинкованную сталь, жесть, нержавеющую сталь и алюминий.

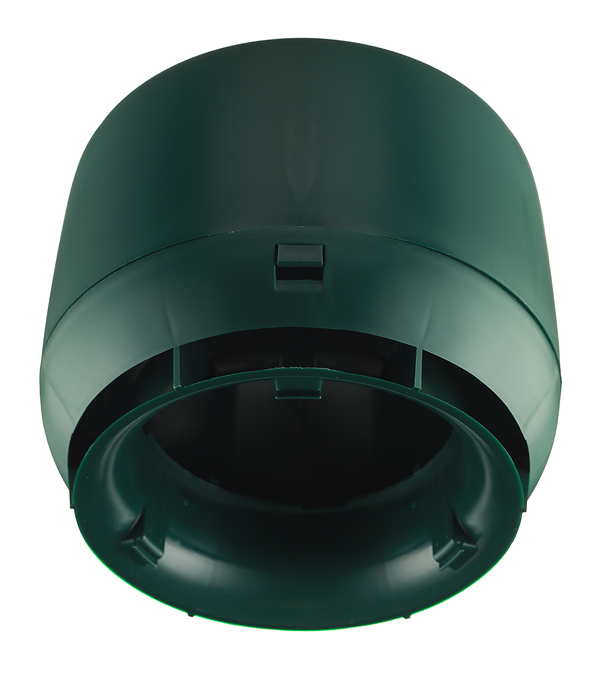

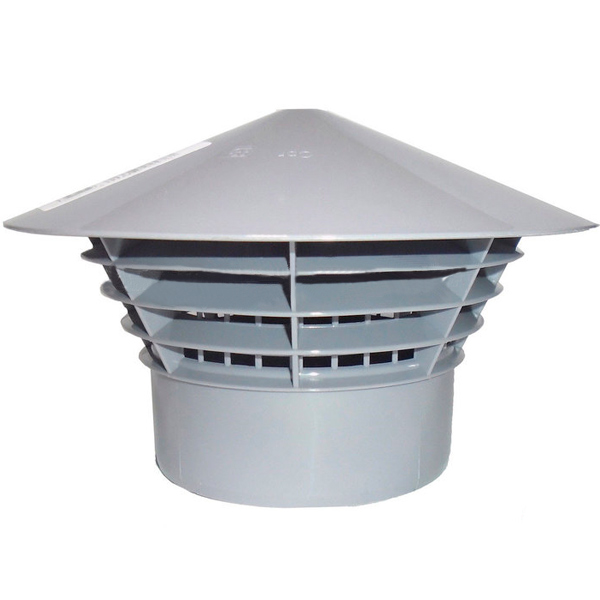

Пластиковый дефлектор вентиляционный отличается более низкой стоимостью, разнообразием расцветок, однако боится высоких температур и быстрее приходит в негодность.

Монтаж

Для тех, кто приобрел дефлектор, наша инструкция по его монтажу:

В большинстве моделей аппарат имеет нижний патрубок, который надевается на трубу и фиксируется хомутами, болтами или заклепками. Хомут – наиболее простой способ крепления;

Диффузор к нижнему патрубку крепится на кронштейнах с резьбовым соединением. Обычно это 3 или 4 кронштейна, которые крепят к концу патрубка гайками, а противоположные концы расходящихся кронштейнов вставляются в отверстия на диффузоре и также фиксируются гайками;

В верхней части корпуса диффузора монтируют стойки для колпака. Это могут быть винтовые кронштейны или пластины с болтовым соединением. К стойкам крепят колпак с обратным конусом или без него.

Важно! Диаметр зонта должен превышать диаметр выходного отверстия диффузора, иначе косой дождь будет попадать внутрь канала.

Вывод

Применение дефлекторов позволяет повысить тягу вытяжной вентиляции и защитить ее от ветровой закупорки. Также появляется возможность повысить общую эффективность работы системы и защитить ее от обратной тяги.

Видео в этой статье поможет вам лучше разобраться в правилах устройства и монтажа данной конструкции.

Большинство устройств, которые занимаются вырабатыванием тепла, требуют обустройства надёжного отведения дыма. Общеизвестно также и то, что для эксплуатации камина, печи или котла, должна быть обеспечена тяга. Если дымоход или система дымоотведения не справляется с данной задачей, то в данном случае поможет вентиляционный дефлектор – что это такое и его особенности будут отражены в нашей статье.

Как это работает?

Действия вентиляционного диффузора основывается на том, что воздушные потоки отражаются от его плоскости. Осуществляется всё это таким образом, чтобы воздушные массы растекались потоком вокруг данного приспособления для создания условий разрежения воздуха. После всего этого наблюдается появление тяги, которой до этого не было. Таков принцип работы вентиляционного дефлектора.

Стоит отметить и то, что можно повысить его эффективность установкой на канал, который располагают по криво линии. Кроме того, в этих целях можно использовать и изгибистый канал. В результате тяга будет увеличена, а КПД данного приспособления может быть поднято на двадцать процентов.

Сама по себе, работа данного устройства заключается в том, чтобы перенаправлять потоки воздушных масс. Так, к примеру, если воздух будет двигаться по вертикальному направлению снизу вверх, то газы будут отведены через верхнее отверстие, выполненное в круглой форме. Следовательно, если воздушные массы будут идти сверху вниз, то задействуется нижнее отверстие.

Устройство дефлекторов

В настоящее время на рынке представлены самые разнообразные типы вентиляционных дефлекторов. Отличаются они как по своей конструкции, так и по функциональности. Если говорить о самой распространённой разновидности, то она представлена в виде модели Григоровича. Следует отметить, что использование дефлекторов такого типа актуально не только на вентиляционных, но и на дымоходных трубах. Любой желающий может соорудить дефлектор ветиляционный своими руками, если использовать данную конструкцию. Что касается других разновидностей, то их чертежи значительно сложнее и изощрённее.

Конфигурацию дефлектора составляют следующие составляющие элементы: верхний и нижний цилиндры, конус и кронштейны в количестве двух штук, служащие для крепежа данного приспособления. Для изготовления дефлектора могут использоваться самые разнообразные материалы. Лучшим вариантом, при этом, будет жесть или оцинковка. Также отлично подойдёт с этой целью и специализированная котельная сталь.

Непосредственно процесс производства данной конструкции, следует начать с чертежа и произведения точных расчётов деталей изделия. С целью грамотных расчётов технических характеристик и параметров вентиляционного дефлектора следует заняться измерениями диаметра дымоходной или вентиляционной трубы, в которую будет помещён дефлектор. Так, к примеру, если данное значение равно двенадцати сантиметрам, то будет актуально применение вентиляционных дефлекторов длиной в четырнадцать с половиной сантиметров.

Процесс сооружения конструкции

Для начала, ещё до того как вы приступите к сооружению дефлекторного устройства, следует проверить наличие всех необходимых для осуществления данной операции работ. С этой целью вам могут понадобиться следующее:

Ножницы, предназначенные для резания металла;
Картон;
Гайки и болты, а также могут пригодиться и заклёпки.

Сперва следует произвести заготовки, которые создаются вырезанием их из картонного листа. Дальнейшие действия связаны с накладыванием макетов на металл, обведением посредством чертилки и вырезанием по контуру. В этих целях используем специальные ножницы, специализирующиеся на резке металла. Для того чтобы детали можно было бы скрепить друг с другом, используются гайки и болты либо заклёпки, выполненные, разумеется, из металла. Из металлической полоски производятся кронштейны, привариваемые к диффузору вместе с обратным конусом.

Монтаж готовой конструкции

Осуществляется установка вентиляционного дефлектора следующим способом. Для начала следует поместить нижний цилиндр сверху на вентиляционное отверстие. Далее его нужно прикрутить посредством болтов и гаек. Что касается нижнего цилиндра, то к нему посредством хомута прикрепляют диффузор. В дальнейшем следует взять кронштейн и закрепить им обратный конус, а также колпак.

В тех случаях, когда имеет место чрезмерно просторное дымоходное отверстие, оно может быть уменьшено с помощью стальной проволоки. В этих целях её распускают и наматывают вокруг отверстия. Кроме всего прочего, рекомендуют осуществлять установку вентиляционного дефлектора примерно на 1,5-2 метра выше, чем расположен собственно уровень крыши. Объясняется это тем, что таким образом становится возможным улучшение тяги.

Преимущества и недостатки стандартной конструкции

Если говорить о сильных сторонах использования дефлектора, то сразу можно отметить отличные защитные функции, которые помогают избежать попадания каких-либо атмосферных осадков. Кроме того, защищает дефлектор и от разного рода загрязнений. Это достигается за счёт его зонтообразной конструкции. Также достоинством можно считать и эффективное выполнение своих прямых задач, если правильно выполняется принцип действия вентиляционного дефлектора.

Что касается недостатков, то к их числу можно отнести то, что может возникать ситуация отражения воздушных масс от конуса, что ведёт к некоторому снижению эффективности работы вентиляционного дефлектора. С целью предотвращения таких ситуаций могут использоваться приспособления, которые включают в себя два конуса, соединённых между собой основаниями. Что касается дополнительного конуса, располагаемого снизу, то его основная задача состоит в выводе дыма наружу.

Другие разновидности

Существуют также и другие разновидности вентиляционного дефлектора. Так, сегодня стремительно набирают популярность дефлекторы флюгерного типа. Расскажем о том, что такое вентиляционный дефлектор такого вида. Подобные устройства предназначены для дымоходов, они вращаются следом за движением ветра.

Такие дефлекторы состоят из нескольких составных частей, включая подшипниковый узел и козырёчки, а также собственно корпус. Принцип его работы заключается в создании разрежённой зоны, которая достигается благодаря прохождению ветряных потоков между козырьками.

В результате будет усилена тяга, а также станет возможным достижение более эффективного сгорания топлива в печи.

Кроме всего прочего, улучшается также и воздухообмен в пределах дымоходной трубы. Так что, использование данного приспособление предоставляет возможность дополнительного вентилирования. Благодаря использованию флюгера-дефлектора, становится возможным предотвращение возможности образования искр. Кроме того, дымоход находится под надёжной защитой от воздействия ветра. Достигается это за счёт вращения вслед за ним и заслонкой отверстия.

Однако, данная конструкция имеет также и слабые стороны, включая:

Отсутствие стабильности в ситуациях, когда имеет место наличие сильного порывистого ветра;
Необходимость в регулярном уходе за подшипниковой составляющей, её следует смазывать;
На козырьке может оседать сажа и образовываться конденсат.

Существует другая, не менее популярная разновидность подобных устройств – это ротационный вентиляционный дефлектор. Его использование необходимо для того чтобы подвести естественное вентилирование. Подобное приспособление может считаться эффективным также и в тех случаях, когда требуется обустроить дымоотведение при использовании газовых котлов.

Его работа также основана на вращении, но только в одну сторону.

Дефлектор ротационного типа использует в своей работе принцип преобразования ветряной энергии, которая используется для того чтобы увеличить показатели тяги. Его стабильная работа гарантирована даже в ветряную работу и при отключённом отоплении. Если говорить о самом большом их недостатке, то здесь можно выделить отсутствие возможности работы в тех случаях, когда отсутствует ветер, то есть в штиль.

Какое устройство выбрать – решать вам. Вы можете приобрести готовую конструкцию в магазине, либо взвести её самостоятельно. Как видите, самодельное приспособление сможет выполнять свои функции не хуже, чем магазинное.

Современный загородный дом со своими герметичными окнами и дверями без качественной вентиляционной системы рискует превратиться в любой момент в парилку. Эффективная вентиляция призвана решать данную проблему. Система состоит из разнообразных приборов. В этой статье мы разберемся, что такое дефлектор, зачем он нужен, и как правильно его установить.

Принцип действия дефлектора и его устройство

Дефлектор – это устройство с «колпаком», монтирующиеся на верхушку вытяжной трубы для защиты вентиляционного канала и обеспечения постоянной тяги для всей вентиляционной системы.

Что такое дефлектор фото

Сегодня можно встретить дефлекторы разной конструкции. Основные части прибора:

Диффузор – это часть трубы по конструкции напоминающая усеченный конус. Именно эта часть устройства повышает воздушное давление у оголовка;

Колпак , защищает трубу от попадания мелкого мусора и осадков.

Внешний корпус цилиндрической формы , рассекает воздушный поток, создавая область низкого давления.

Материалом изготовления может быть медь или жесть, допускается изготовление дефлектора из котельной стали.

Виды приборов и их назначение

Дефлектор – это прибор, который может иметь разную конструкцию и различаться по назначению:

С плоской насадкой . Такие дефлекторы считаются самыми простыми, их легко изготовить самостоятельно.

С открывающейся насадкой . Данный тип дефлекторов рекомендуем для дымоходов, нуждающихся в частой чистке.

С щипцовой насадкой . Подобный дефлектор на дымоход обеспечивает более надежную защиту вентиляционной системы от снега, ветра и дождя, рекомендуем для установки в районах с частыми снегопадами и сильным ветром.

Насадка шарообразной формы . Дефлекторы отличаются интересным внешним видом, впишутся в дизайн любого современного дома, коттеджа или виллы.

Дефлектор своими руками

Прежде чем приступить сделать дефлектор на трубу своими руками необходимо знать, что прибор имеет свои параметры: высота 1,7 от диаметра вентиляционного канала, ширина 1,9 от того же внутреннего диаметра.

Важно: в качестве материала изготовления лучше выбрать медь, данный материал дорогой, но самый крепкий. Медный дефлектор на дымоход стоек к любым атмосферным явлениям и прослужит более 30 лет без необходимости ремонта.

Порядок изготовления устройства:

Создание на бумаге чертежа основных деталей – колпака, корпуса, диффузора.

Чертежи необходимо переложить на металл и вырезать нужные детали с помощью ножниц по металлу.

Полученные части соединяются между собой заклепками или болтами. Части можно также сварить.

Прежде чем установить дефлектор на трубу, необходимо его собрать «на земле». На высоте останется только закрепить части дефлектора к дымоходу.

Дефлектор для дымохода своими руками чертеж

Монтажа

Монтаж дефлектора на вентиляционную трубу несложный, но требует соблюдения определенных правил. Первым устанавливается патрубок в трубу, крепится он заклепками или болтами. Далее к патрубку фиксируются нижние кронштейны, а на них устанавливается воронка диффузора. Диффузор крепится хомутами.

Насадка устанавливается к верхней части диффузору с помощью заклепок.

Видео

Достаточно часто если на трубе не установлен дефлектор вентиляционный возникают различного рода трудности с тягой. Причинами прекращения возникновения оттока дыма могут быть: сильный ветер, дождь, снег, некорректное расположение, небольшая высота, недостаточный диаметр трубы. Со всеми вышеуказанными проблемами легко поможет справиться дефлектор.

Принцип работы

Главная идея работы устройства основана на отражении воздушного потока от плоскости диффузора. В результате чего срабатывает Закон Бернули, который состоит в том, что воздушный поток рассекается при помощи диффузора, что приводит к разряжению воздуха и появлению тяги. Эффективность устройство можно повысить, если осуществить монтаж на канал, расположенный по кривой линии или с изгибом.

Увеличение тяги в трубе, в свою очередь, приводит к значительному росту КПД устройства и может достигать до 20%.

Виды

На сегодняшний день рынок строительных материалов переполнен всевозможными видами дефлекторов, которые отличаются между собой конструкцией и функциональными возможностями, среди которых особое внимание притягивает ротационный дефлектор. Наибольшей популярностью среди потребителей пользуется модель Григоровича, которая идеально подходит для использования как на вентиляционной, так и на дымоходной трубах.

Простота конструкции данной модели позволяет соорудить ее самостоятельно, чего не скажешь об остальных.

Из чего состоит дефлектор?

Конструктивные особенности модели Григоровича основаны на: нижем цилиндре, входящего в него патрубке, верхнего цилиндра, конусе и 2 кронштейнов.

Сооружать дефлектор лучше всего из жести, оцинкованного железа либо специальной котельной стали. Если же нет возможности приобрести таковое, то подойдет любой доступный материал. Для изготовления правильной конструкции и исключения порчи материала лучше всего предварительно начертить ее и осуществить точный расчет всех деталей изделия.

Для правильного расчета конструкции необходимо произвести соответствующие замеры, диаметр дымоходной трубы в месте планируемого крепления дефлектора, высоту.

Изготовление своими руками

Перед тем как приступить к непосредственному изготовлению устройства, необходимо заблаговременно подготовить все инструменты:

Лист металла.
Ножницы для разрезания металла.
Болты, гайки, заклепки.
Чертилку.
Плотный картон.
Канцелярские ножницы.

Для подстраховки и большей уверенности в правильности расчетов и изготовлении конструкции вначале следует изготовить макет из картона, а потом из металла. Утвержденные картонные заготовки необходимо приложить к металлу, обвести чертилкой и аккуратно вырезать специальными ножницами по металлу.

Для соединения деталей между собой в единую конструкцию необходимо использовать металлические заклепки или болты с гайками. Из отдельной полосы металла изготавливаются кронштейны, которые соединяются в последующем, как и обратный конус, с диффузором.

Монтаж

Установка изделия подразумевает в себе одновременную и сборку все конструкции в единое целое.

Сборка изделия осуществляется в такой последовательности:

Нижний цилиндр располагается сверху на дымоход и закрепляется болтами.
На него прикрепляется диффузор.
Крепиться обратный конус и колпак при помощи кронштейнов.

Важно! Если отверстие дымохода слишком большое, то его уменьшают за счет стальной проволоки, намотанной вокруг отверстия.

Дефлекторы необходимо устанавливать на вентиляцию на 1,5-2 метра выше уровня крыши, для дополнительного улучшения тяги.

Достоинства и недостатки

Несмотря на простоту изготовления устройства к его неоспоримым достоинствам следует отнести: защиту системы от проникновения атмосферных осадков (дождя, снега, тумана), загрязнения.

Как и у любой конструкции у такого дефлектора существуют свои недостатки, которые состоят в: неидеальной конструкции и возможности воздействия на отток газов из трубы внешними факторами. Для снижения окружающего воздействия на конструкцию были разработаны двухконусные дефлекторы, конусы которых соединены между собой основаниями.

Сегодня в специализированных магазинах можно купить дефлекторы не только из металла, но также из пластика. Основными отличиями между ними будут цена, внешний вид, срок службы, место возможного применения.

Дефлекторы вентиляционные монтируются в вытяжные шахты вентиляционных систем. Специалистами принята нумерация дефлекторов вентиляционных, начиная с 3, заканчивая 10. Порядковый номер показывает диаметр шахты, где за единицу измерения взят дециметр. Принятый номер соответствует количеству воздушного потока, который удаляется из системы. Места присоединения дефлекторов вентиляционных имеют нормируемые размеры, установленные СНиП 41012003. Дефлекторы вентиляционные устанавливаются на поверхности, превышающей уровень конька на крыше на определенное расстояние – 1,52 м.

Дефлектор вентиляционный имеет следующие основные характеристики:

Место установки дефлекторов вентиляционных – вентиляционные шахты, где побуждение может быть естественным и механическим. Монтаж устройства производиться в стояках и вертикальных каналах.

Функциональное назначение – защита вентиляционной системы, вентиляционного оборудования от влияния и взаимодействия с атмосферными осадками.

Выбирается дефлектор вентиляционный в соответствии с принятыми проектом наружными размерами, которые имеет горловина шахты. Данные размеры соответствуют нормам СНиП 41012003. дефлектор вентиляционный удовлетворяет все требования ТУ 36233780. Допускается использование бандажного (круглые шахты) и реечного (прямоугольные шахты) соединений вместо фланцевого соединения.

Данное аэродинамическое устройство имеет расчетные размеры и формы. Использование всех преимуществ грибовидной формы и эффекта падения давления, когда воздух обтекает препятствие (речь идет об аэродинамическом дросселировании), позволяет многократно усиливать тягу естественной вытяжки. На сегодняшний день существует множество моделей дефлектора вентиляционного.

Дефлекторы ЦАГИ

Дефлектор ЦАГИ монтируется в вытяжные шахты. Дефлектор ЦАГИ позволяет создать естественную тягу, используя при этом тепловой и ветровой напоры. С потоками ветра в цилиндре дефлектора создается зона с пониженным давлением, содействующая функционированию вытяжной системы. Для максимального эффекта дефлекторы ЦАГИ должны устанавливаться выше уровня крыши (1,5-2 м).

Дефлекторы ЦАГИ , имеющие круглые и прямоугольные сечения, транспортируют как воздушные потоки, так и химически неагрессивные среды, температура которых не превышает 800 градусов Цельсия. Согласно условиям эксплуатации относительная влажность не превышает 60%.

Технология производства дефлекторов ЦАГИ находится в полном соответствии с принятыми стандартами: климатическое исполнение 0, категория размещения I (ГОСТ 15150 – 69).

Крышный дефлектор

Крышный дефлектор – составная часть вентиляционной системы с естественной вытяжкой. Основное функциональное назначение крышного дефлектора – удалять вытяжной воздух. Установка данного вытяжного устройства проводится на крыше, в месте выхода воздуховода. С целью обеспечения минимального расхода воздушного потока, используется внешнее воздействие потоков ветра, которые позволяют создать зону с пониженным давлением.

Согласно требованиям к конструкции для изготовления крышного дефлектора листовую холоднокатаную сталь, изготовленную по ГОСТ 19904-90, и листовую, рулонную сталь, изготовленную по ГОСТ 14918, ГОСТ 16523. В ходе установки вентиляционного оборудования корпус не должен быть поврежден.

Согласно техническим требованиям вентиляционное устройство должно удовлетворять требования СНиП 2.04.05-91, а также СНиП 3.05.01-85, ВСН 353-86.

Поставка крышных дефлекторов может производиться в собранном и разобранном виде.

Схема дефлектора вентиляционных систем

Габаритные и присоединительные размеры дефлектора

номер дефлектора	обозначение	размеры, мм
номер дефлектора	обозначение	Д	Д1	Н	Н2
3	Д315. 00.000	315	510	450	300
4	-01	400	730	640	430
5	-02	500	950	840	550
6	-03	630	1190	980	680
7	Д710.00.000	710	1320	1027	780
8	-01	800	1530	1285	920
9	-02	900	1750	1542	1060
10	-03	1000	2000	1764	1220

Нанодефлекторы для вытяжной вентиляции

ПРОСТОЕ РЕШЕНИЕ ВСЕХ ПРОБЛЕМ С ВЫТЯЖКОЙ

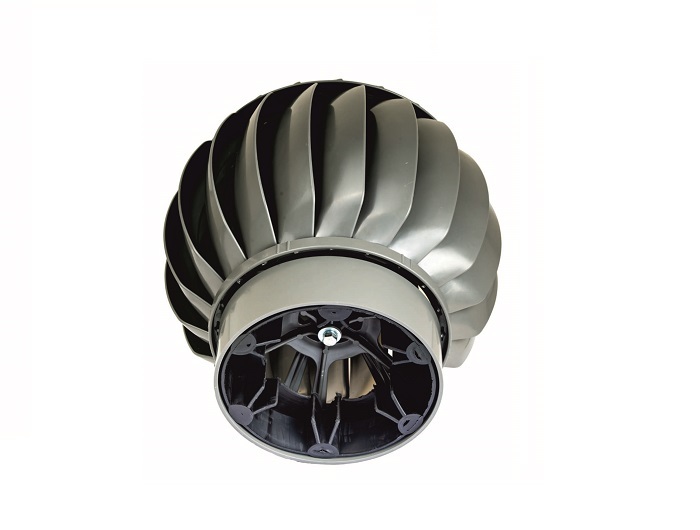

Ротационно-вентиляционная турбина нового поколения.
