Дефлектор вытяжной: что такое и как работает вытяжной дефлектор

основные задачи, устройство, размеры, разновидности

Содержание статьи:

В помещении, в котором находятся люди, нужен правильный микроклимат. Непрерывную циркуляцию воздуха можно обеспечить при помощи установки вентиляционной системы. Эффективность работы вентиляции напрямую зависит от внутренней тяги. Чтобы защитить вентиляционный канал от попадания мусора, который приведет к сбою его работы, нужно установить на воздуховод вентиляционный дефлектор.

Основные задачи дефлектора

Вентиляционные дефлекторы создают тягу, защищают канал от попадания мусора

Естественная система вентиляции зависит от атмосферных условий. Они определяют ее эффективность. Из-за разницы температуры внутри помещения и снаружи воздушные потоки поднимаются вверх. Таким образом происходит циркуляция.

Ветер способен вносить корректировки в функционирование вентиляционной системы. Перемещение воздушных масс под воздействием ветра может ускоряться или двигаться с затруднением.

Снизить влияние атмосферных явлений на работу вентиляции можно при помощи дефлектора воздуховода. Это устройство, внешне напоминающее колпак. Оно устанавливается на самом верху вытяжного канала.

Дефлектор – это устройство, которое признано решать несколько важных задач:

• Защищает шахту от попадания различного мусора, который ухудшает работу системы и создает пожароопасную обстановку.
• Сводит к минимуму негативное влияние осадков на оборудование.
• Препятствует появлению обратной тяги.

После установки вытяжного дефлектора КПД вентиляционной системы увеличивается более чем на 20%. Кроме того, устройство выполняет функцию искрогасителя.

Устройство и принцип работы

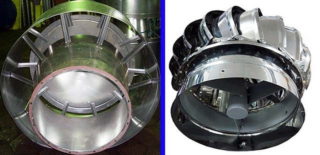

Дефлектор с крыльчаткой, которая двигается под действием ветра

Чтобы понимать, как работает дефлектор вентиляционный, нужно представлять его устройство. Оно состоит из следующих элементов:

• Диффузор – основание, которое имеет вид усеченного конуса. Нижняя часть колбы надевается на вентиляционный канал, который выводится через крышу. Диффузор предназначен для замедления потока воздуха и создания повышенного давления.

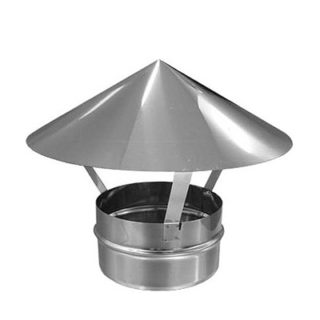

• К диффузору при помощи стоек крепится зонт. Это защитный колпачок, который предотвращает вентиляционный канал от попадания мусора.
• Корпус, который представляет собой кольцо.

Можно встретить модификации, которые оснащены специальными сетками для улавливания мелкого мусора. Но такая вставка может делать тягу слабее.

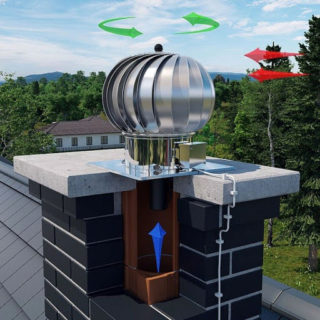

Дефлектор для вентиляции работает по следующему принципу:

• Устройство улавливает воздушный поток.
• Воздух переходит в диффузор, где он разветвляется и снижает давление в верхней части вентиляционного канала.
• Образуется разряженная пустота, в которую поступает воздух из помещения уже после отработки.

Если дефлектор на трубу вентиляции правильно выбран и смонтирован, разность давления на конце вытяжного канала будет увеличиваться, повысится интенсивность воздухообмена.

Разновидности дефлекторов

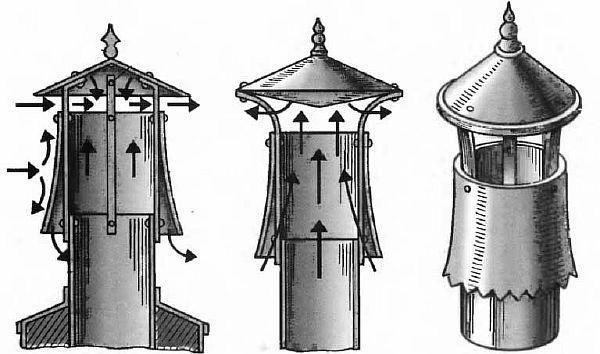

Устройства представлены в разных конструктивных особенностях. Дефлектор может быть закрытого и открытого типа, круглой или квадратной формы, с несколькими зонтами в виде конуса или с одним колпаком.

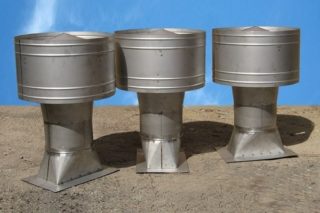

Конструкция ЦАГИ

Дефлектор ЦАГИ

Одна из разновидностей дефлектора на вытяжку – конструкция ЦАГИ. Она представляет собой колпак, который предназначен для усиления тяги при помощи воздушного напора и разнице показателей давления.

Насадка оснащена дополнительным цилиндрическим экраном. Внутрь помещен традиционный дефлектор.

Отличительные особенности такой конструкции:

• В зависимости от формы горловины шахты соединение с воздуховодом может быть ниппельным, фланцевым и бандажным.
• Возможность передвижения воздушного потока из неагрессивной среды. Модели из стали способны выдержать температуру до +800 градусов.
• В морозы внутри цилиндра может появляться наледь. Из-за нее будет перекрыто сечение.

В спокойную погоду дефлектор создает сопротивление тяги.

Модель Григоровича

Дефлектор Григоровича

Устройство Григоровича относится к самым распространенным моделям, пользующимся большой популярностью. Это обусловлено его простотой и доступностью. Модель представляет собой несколько зонтов, которые соединяются в один элемент.

Насадка-колпак устанавливается на трубопровод с круглым сечением или монтируется сверху на шахту. Скорость воздушного потока под конусом внизу увеличивается благодаря сужению сечения канала. Это приводит к повышению разности в давлении.

Тарельчатая открытая конструкция типа Astato

Это устройство разработано во Франции. Оно предназначено для усиления тяги вытяжного потока системы естественной вентиляции. Это происходит при помощи ветра и вентилятора. Насадку можно установить на домах любой сложности и этажности.

Конструкции типа Astato изготавливаются из алюминия. Модельный ряд представлен шестью размерами, начиная с диаметра 16 см, заканчивая 50 см. Управлять устройством можно вручную или автоматически, используя датчик давления.

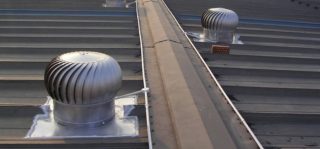

Ротационные модели

Ротационный дефлектор

Такой вид дефлектора состоит из турбинной головки, которая производит вращение, и неподвижной основы. Элементы колпака сделаны из тонкого материала. Благодаря этому барабан с лопастями начинает вертеться даже при слабом ветре.

Ротационные устройства имеют ряд преимуществ:

• эффективность функционирования превышает в несколько раз статические конструкции;
• модель обеспечит защиту помещения в жаркую погоду от сильного нагрева, благодаря этому удастся снизить расходы на работу кондиционера;
• головка прибора может выглядеть как шарообразный колпачок, что обеспечивает приятный эстетичный внешний вид;
• снижает риск появления конденсата внутри кровли.

Ротационный воздушный дефлектор позволяет существенно экономить электричество, работает без использования электроэнергии. Но в этом заключается и его недостаток – если погода безветренная, он работать не будет.

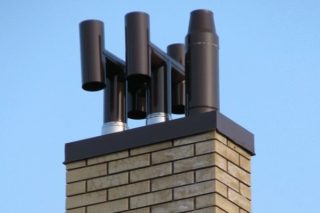

Н-образные модели

Верхняя часть выполнена в виде буквы Н для усиления тяги на промышленных объектах

Дефлекторы формы буквы Н предназначены для установки на производственных предприятиях. Они должны увеличивать силу тяги в дымовой трубе и вентиляции.

При установке конструкции не требуется козырек, так как верхняя часть закрыта горизонтальным элементом.

У Н-образных устройств есть главное достоинство – они эффективно работают при сильных порывах ветра.

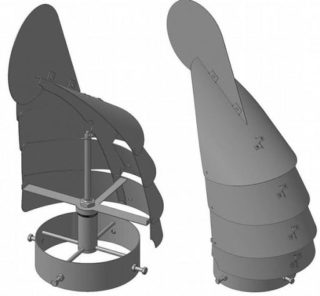

Дефлекторы-флюгеры

Дефлектор-флюгер разворачивается к ветру нужной стороной для усиления тяги

Это дефлектор на трубу вентиляции, напоминающий по внешнему виду сачок. У него полукруглая форма. Устройство крепится на штоке и осуществляет вращения под воздействием воздуха. Наверху установлен флюгер, который поворачивается по направлению воздуха.

Принцип работы такого дефлектора заключается в следующем:

1. Флюгер поворачивается под напором воздушных масс.
2. Воздух проходит через изогнутый козырек.
3. Потоки меняют направление и воздух стремится вверх.
4. Скорость перемещения воздушных масс усиливается, давление начинает снижаться. Благодаря этому происходит разрежение.

Дефлектор флюгер сложно изготовить самостоятельно по сравнению со статическими моделями.

Достоинства и недостатки

Для усиления тяги дополнительно в вентканал устанавливают электрический вентилятор

Дефлектор вентиляционный для увеличения тяги эффективно защищает вентиляционную систему от попадания грязи и осадков. Если расчет дефлектора был произведен правильно, КПД вентиляции увеличивается на 20%.

Если в местности слабые ветра, лучше всего установить на систему прибор для усиления отвода и притока воздуха. В таком случае будет полностью исключен эффект опрокидывания тяги.

У устройства есть ряд недостатков:

• Если направление ветра будет вертикальным, поток станет соприкасаться с верхней частью конструкции. Это приведет к тому, что воздух не сможет правильно выводиться на улицу.
• Зимой на основании трубы образовывается наледь. Чтобы избежать проблем функционирования вентиляции, нужно регулярно устраивать профилактические осмотры.

Для борьбы с первым недостатком были изобретены конструкции, которые оснащены двумя конусами.

Правила монтажа

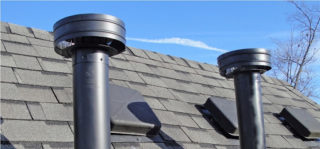

Высота трубы в зависимости от типа кровли

Перед тем как начать установку дефлектора, рекомендуется изучить правила и нормы СНиПа. Особое внимание должно уделяться высоте трубы вентиляции и колпака. Предварительно нужно сделать чертеж, чтобы все расчеты были произведены грамотно. Размеры должны быть следующими:

• 500 мм над коньком крыши, при этом воздуховод должен быть удален на 1,5 метра от верха кровли;
• если расстояние от вентиляционного канала до парапета составляет 1,5 и выше метра, установка должна быть наравне с коньком;
• когда труба удалена на расстояние более трех метров, устройство ставится вблизи линии отклонения под углом 10 градусов от конька вниз.

Если крыша плоская, дефлектор устанавливается на высоте от 50 см.

Перед тем как монтировать вентиляционную шахту рядом с дымовой трубой, нужно правильно рассчитать одинаковую высоту всех воздуховодов. Если не учесть это требование, дым и продукты сгорания будут попадать в дом.

Существует несколько нюансов по установке, которые нужно принять во внимание:

• Нельзя монтировать устройство в аэродинамической области соседних зданий.
• Дефлектор должен быть установлен в области свободного обдува. Лучше всего, если колпак будет самой высокой точкой на крыше.

Если на квадратный воздуховод требуется установить круглую насадку, для этого должен использоваться переходник.

Особенности выбора

Выпускаются пластиковые, нержавеющие и оцинкованные модели

Существует множество разновидностей ветровых устройств. Они подразделяются на группы в зависимости от строения и принципа работы. При выборе подходящей модели рекомендуется обращать внимание на следующие нюансы:

• материал изготовления конструкции;
• принцип функционирования;
• отдельные особенности устройства.

Материал изготовления

Чаще всего ветровые насадки изготавливают их нержавейки, пластика, оцинкованной стали, алюминия. Самые простые модели можно изготовить самостоятельно. Наиболее практичными считаются конструкции из алюминия и оцинкованной стали. Из меди такие изделия можно встретить редко, так как их стоимость достаточно высокая. Из пластика изготавливают только цокольные конструкции, так как материал очень хрупкий. Дефлектор, предназначенный для дымохода, производится из металла.

Классификация по принципу работы

Подвижные модели более эффективны

Разновидности по принципу функционирования насадок:

• Статические – самые простые конструкции, которые можно собрать самостоятельно. Они устанавливаются на каналах вентиляции в многоэтажках и небольших предприятиях.
• Турбодефлекторы – конструкции из вращающихся лопастей. Основа полностью статична, а головка вращается.
• Флюгер, устанавливаемый на шахту вентиляционного канала. Он вращается в соответствии с направлением ветра.

Благодаря установке дефлектора можно обезопасить и продлить срок службы вентиляционной системы, а также улучшить ее работу.

Вентиляционный дефлектор и его разновидности

Дефлекторы с двухскатной (щипцовой) крышкой.

Блок: 6/15 | Кол-во символов: 1736
Источник: https://stroyvolga.ru/%D0%B4%D0%B5%D1%84%D0%BB%D0%B5%D0%BA%D1%82%D0%BE%D1%80-%D0%B4%D0%BB%D1%8F-%D0%B2%D0%B5%D0%BD%D1%82%D0%B8%D0%BB%D1%8F%D1%86%D0%B8%D0%B8/

Краткие характеристики основных разновидностей

Дефлектор может изготавливаться из оцинковки

• Дефлектор Григоровича (универсальный) – для вентиляции и удаления дыма.
• Модель Центрального Аэрогидродинамического Института – самый распространенный вариант. Состоит из входной полой цилиндрической части, диффузора, корпуса, фиксирующих кронштейнов и «зонта».
• Astato – разновидность тарельчатой открытой установки статодинамического типа комбинированного (естественного и принудительного) исполнения. Простая конструкция и приемлемая эффективность при экономичном потреблении электроэнергии.
• Н-образные модели: узнаваемы по сразу двум дефлекторам на одном оголовке, другие.

Блок: 5/6 | Кол-во символов: 668
Источник: http://ventkam.ru/ventilyatsiya/deflektor-printsip-raboty

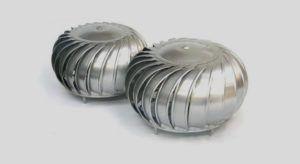

Дефлектор вращающийся ротационный

Они представлены на рынке роторными дефлекторами с вытяжным вентилятором. Для увеличения производительности здесь использованы насадки с крыльчаткой на конце. Конструктивно эти устройства несколько сложнее. Вращающаяся головка крепится на вертикальной оси и оснащается двумя необслуживаемыми подшипниками закрытого типа.

На этой же оси устанавливается и крыльчатка, которая подает воздух по вытяжному каналу. Этому способствует постоянное направление вращения головки прибора независимо от направления ветра.

Материал изготовления чаще всего представляет собой алюминиевый лист, реже – нержавеющая листовая сталь толщиной от 0,4 миллиметра.

Смотреть видео

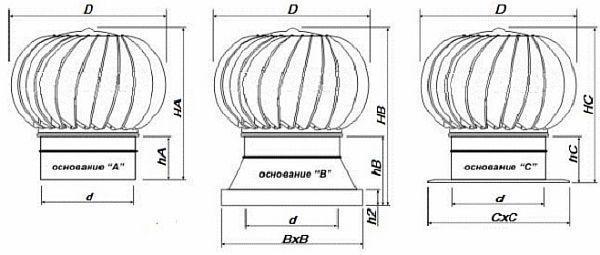

Полная гамма размеров представляет весь стандартный ряд и позволяет использовать на вытяжных трубах или дымоходах всех профилей.

Блок: 5/6 | Кол-во символов: 822
Источник: https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html

Принцип работы дефлектора вытяжной вентиляции

Он основан на создании аэродинамического разрешения воздуха над устьем вентиляционной трубы, что способствует ускоренному движению воздуха в этом направлении снизу-вверх из зоны повышенного давления.

Обратите внимание, что колпаки на дефлекторах  имеют более выпуклую форму вверх. Это означает, что при огибании такого препятствия создается разрежение в нижней его части, чем и образование тяги.

Блок: 2/6 | Кол-во символов: 445
Источник: https://trubanet.ru/sistemy-ventilyacii/deflektor-na-vytyazhnuyu-trubu-princip-raboty.html

Особенности ротационных и статических дефлекторов

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.

Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.

Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.

Важно! При нормальных внешних условиях вентиляционная система функционирует в обычном статическом режиме. Снижение температурного и ветрового напора побуждает к работе вентилятор, восстанавливающий нужную тягу в каналах.

Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.

Блок: 6/6 | Кол-во символов: 1686
Источник: http://ventkam.ru/ventilyatsiya/deflektor-printsip-raboty

Как установить дефлектор

Оптимально монтировать дефлектор на трубу до того, как она будет установлена на дымоход или воздуховод на крыше. Это облегчит достаточно трудоемкий процесс и сделает работу более безопасной.

Для установки дефлектора потребуются инструменты и материалы:

• электродрель;
• саморезы;
• резьбовые шпильки;
• гайки;
• рожковые ключи;
• металлический хомут.

Пример установки с использованием готового дефлектора ЦАГИ из оцинкованной стали.

1. На наружной части трубы дымохода наносятся метки для крепежных изделий на расстоянии около 8 см от кромки.
2. Аналогичным способом наносятся метки на широкой части диффузора.
3. Дрелью на месте меток просверливаются отверстия, которые затем нужно проверить на симметричность.
4. В готовые отверстия вставляются резьбовые шпильки, которые закрепляются с помощью гаек на стороне диффузора и трубы дымохода.
5. Труба вместе с установленным дефлектором насаживается на дымоходный канал и закрепляется с помощью металлического хомута.

Важно! При установке на цилиндрический дымовой канал или узел крышной вентиляции монтаж дефлектора ЦАГИ или Григоровича происходит достаточно быстро. Но если имеем дело с прямоугольным кирпичным дымоходом, придется покупать дополнительный переходник.

Блок: 6/7 | Кол-во символов: 1218
Источник: https://InfoTruby.ru/primenenie/deflektor

Устройство дефлекторов

В настоящее время на рынке представлены самые разнообразные типы вентиляционных дефлекторов. Отличаются они как по своей конструкции, так и по функциональности. Если говорить о самой распространённой разновидности, то она представлена в виде модели Григоровича. Следует отметить, что использование дефлекторов такого типа актуально не только на вентиляционных, но и на дымоходных трубах. Любой желающий может соорудить дефлектор ветиляционный своими руками, если использовать данную конструкцию. Что касается других разновидностей, то их чертежи значительно сложнее и изощрённее.

Конфигурацию дефлектора составляют следующие составляющие элементы: верхний и нижний цилиндры, конус и кронштейны в количестве двух штук, служащие для крепежа данного приспособления. Для изготовления дефлектора могут использоваться самые разнообразные материалы. Лучшим вариантом, при этом, будет жесть или оцинковка. Также отлично подойдёт с этой целью и специализированная котельная сталь.

Непосредственно процесс производства данной конструкции, следует начать с чертежа и произведения точных расчётов деталей изделия. С целью грамотных расчётов технических характеристик и параметров вентиляционного дефлектора следует заняться измерениями диаметра дымоходной или вентиляционной трубы, в которую будет помещён дефлектор. Так, к примеру, если данное значение равно двенадцати сантиметрам, то будет актуально применение вентиляционных дефлекторов длиной в четырнадцать с половиной сантиметров.

Блок: 3/7 | Кол-во символов: 1500
Источник: https://oventilyatsii.ru/ventilyacionnyj-deflektor.html

Виды и характеристики

В наше время есть много разновидностей дефлекторов для вентиляции, среди них выделяют основные:

1. Дефлектор Цаги;
2. Дефлекторы Григоровича;
3. Н — образные дефлекторы.

Существуют открытые конструкции, которые разделяют по форме:

• бывает плоский;
• полукруглый;
• с открывающейся крышкой или двускатный.

По принципу работы бывает:

• ротационный дефлектор;
• турбинный.

По типу флюгера.

Далее мы разберём самые популярные типы вентиляционных дефлекторов.

Дефлектор на дымоход

Очень часто дефлекторы устанавливают на дымоход, его устанавливают для того чтобы обеспечить хорошую тягу для выведения дыма. Таким образом, дефлектор увеличивает работу оборудования на двадцать процентов, это увеличивает лучшее прогорание топлива и улучшает теплоотдачу.

Так же установка дефлектора предотвращает попадание осадков атмосферы и различного мусора в дымоход.

Дефлектор для кондиционера

Такие конструкции почти ни чем не похожи на классические  дефлекторы. Они представляют собой экраны – отражатели, которые перераспределяют воздушные массы, производимые кондиционером.

Поэтому воздушные массы направлены не на человека, а в пол или параллельно потолку, рассеиваясь, не теряя свой напор.

Ротационный дефлектор

Такого вида дефлекторы увеличивают работу естественной приточно – вытяжной системы в четыре раза и при этом такой дефлектор не требует подключения к электричеству.

Ротационный дефлектор состоит из подвижной головки с лопастями, которые установлены на основание и прикреплены при помощи подшипников.

Принцип работы ротационного дефлектора следующий:

Ветер попадает в лопасти и за счёт этого начинает двигаться головка, тем самым воздух разряжается, и тяга увеличивается.

Благодаря подшипникам головка вращается с неизменной скоростью, даже при сильном ветре.

Флюгер

Дефлектор —  флюгер является специальным устройством, корпус которого двигается вместе с изогнутыми козырьками, они соединены с подшипниковым креплением.

Сверху конструкции располагается флюгер, он даёт всему устройству всегда быть «по ветру».

Работает это устройство так: воздушные массы проходят между козырьками, ускоряются и делают зону разрежения, за счёт этого идёт усиление тяги, топливо прогорает лучше и происходит улучшение воздухообмена.

Такие конструкции хорошо применять, чтобы предотвратить обратную тягу, затухание пламени и искрообразование.

Такую конструкцию можно сделать самостоятельно, для этого необходимо конструкцию установить на срез трубы дымохода, креплением будет служить подшипниковый узел и кольцо.

Цокольный дефлектор

Такие дефлекторы предназначены для проветривания цокольных этажей и помещений, а так же для удаления влаги. Такие устройства могут использоваться как в принудительной, так и в естественной системе вентиляции.

Ещё цокольный дефлектор, препятствует попадание в подвальные помещения различных мелких животных, грязи, метеорологических осадков.

Длину трубы дефлектора легко регулировать и если будет необходимость, то её можно будет нарастить или отпилить до нужной высоты.



Видео дефлектора своими руками:



Блок: 4/4 | Кол-во символов: 3308
Источник: http://DomSdelat.ru/ventiliacia/deflekt

Дефлектор вентиляционный своими руками

Перефразируя крылатую мысль из известного фильма, можно сказать, что вентиляция — дело тонкое, слишком уж много факторов влияют на устойчивую работу вытяжной трубы. Редко кому удается построить в доме вентиляцию с небольшой трубой, чтобы занимала минимум места на крыше и одновременно обладала высокой производительностью. С течением времени, по мере запыления и зарастания вентиляционных каналов, производительность и эффективность системы вентиляции ощутимо снижается, поэтому приходится устанавливать дефлектор на вентиляционную трубу. Лучшие модели способны увеличить производительность до 20% от исходного значения тяги.

Что представляет собой дефлектор

Сегодня цилиндрический, конусообразный или округлый корпус дефлектора можно увидеть на крышах частных домов. По сути, дефлектор представляет собой аэродинамическую насадку, предназначенную для создания дополнительного разряжения на срезе вентиляционной трубы. В результате увеличивается перепад давления над трубой и внутри помещения, увеличивается тяга и производительность вентиляционной системы.

Конструктивно любой дефлектор состоит из трех узлов:

• Корпуса с креплением, обеспечивающим надежную и прочную установку на срезе вентиляционной трубы;
• Системы захвата воздушного потока, состоящей из нескольких неподвижных аэродинамических профилей или вращающегося элемента, как в случае турбинных дефлекторов;
• Колпака или защитной крышки, закрывающей срез трубы от проникновения дождя, снега, любопытных птиц, насекомых, мышей и прочей живности.

Для работы вентиляционному дефлектору необходимо одно условие — постоянный, стабильный горизонтальный поток ветра, желательно одного направления. В условиях постоянного потока воздуха дефлекторная насадка позволяет уменьшить высоту вентиляционной трубы на крыше почти вдвое. В безветрие дефлектор практически не работает.

Усиление тяги благодаря сжатию дополнительного потока воздуха также используется в дымоходах и продувках, когда из помещения или камеры сгорания необходимо быстро удалить продукты сгорания, дым, гарь, копоть. Дефлектор помогает резко интенсифицировать горение. Например, в эпоху паровозов использовался импровизированный бустер: чтобы резко увеличить мощность паровой машины, пара из котла выбрасывалась через дымовую трубу наружу, что увеличивало интенсивность горения и мощность двигателя чуть ли не на 70%.

Конструкция и принцип работы дефлектора вентиляционной трубы

Устройство и принцип работы дефлекторного усилителя основаны на хорошо известном физическом явлении падения статического давления в потоке воздуха или воды. Упрощенное устройство и схема работы дефлектора приведены на чертеже и рисунке.

Основу конструкции составляет упрощенный аэродинамический профиль, как правило, это два вертикально расположенных конуса или гребня, направленных вершинами друг к другу. Поток воздуха, обтекая конусообразный или шаровидный профиль, сжимается и ускоряется под действием динамического напора, как минимум в два раза.

В результате давление воздуха на срезе вентиляционной трубы падает, что и обеспечивает увеличение производительности вентиляции. Конструкцию нельзя назвать абсолютно бесшумной. При проектировании размеров и характеристик дефлектора разработчики используют средние значения горизонтальных потоков воздуха. На практике скорость ветра может превышать 15 — 20 м/с, что приводит к возникновению воздушных колебаний в виде гула и высокочастотного свиста. Чтобы избежать зашумления дефлектора, наиболее современные модели изготавливаются в виде многочисленных секторов и спрямляющих решеток.

Дефлектор не стоит путать с вытяжным электровентилятором, устанавливаемым на срезе вентиляционной трубы, несмотря на то, что предназначение у обоих приборов одинаковое, конструкция, надежность, эффективность и принцип работы у них разные. При желании можно сделать простейший дефлектор вентиляционный своими руками по чертежам, приведенным ниже.

Наиболее распространенные модели вентиляционных дефлекторов

Дефлекторные усилители тяги широко используются в частном домостроении и в многоэтажных домах, как средство для повышения эффективности системы вентиляции. Сегодня наиболее известны несколько конструкций вентиляционных дефлекторов:

1. Модель дефлектора, разработанная ЦАГИ – центральным аэродинамическим институтом, она так и называется. Тяжелая, громоздкая, рассчитанная на большую высоту и огромные расходы воздуха;
2. Система Григоровича, изображенная на фото ниже. Одна из самых удачных схем дефлектора. Простая и эффективная конструкция, которую вполне по силам изготовить и установить на крыше своими руками;
3. Турбо дефлекторы вентиляционные, отличаются наличием спрямляющей куполообразной решетки, способной вращаться под действием воздушного потока и одновременно создавать разрежение внутри купола;
4. Парусные или флюгерные дефлекторы.

Схема Григоровича отличается разительной простотой и высокой эффективностью. По сути, вентиляционный дефлектор построен в виде двух усеченных конусов, закрытых колпаком. Небольшой вес и прочность дефлектора позволяют устанавливать на относительно слабые вентиляционные и пластиковые вентиляционные трубы. Устройство нечувствительно к направлению воздушного потока, пульсациям и перетеканием ветра.

Дефлекторы по схеме Григоровича на сегодня занимают 80% рынка вентиляционных усилителей тяги для систем вентиляции частных домов.

По схеме Григоровича изготавливается промышленный образец вентиляционного дефлектора под маркой ДС, в котором уже имеется дополнительная защитная сетка от птиц и паразитов.

Модели ДС показывают максимальную эффективность усиления тяги в вентиляционной трубе только на плоской крыше. Кроме того, наличие сетки нередко приводит к обмерзанию экрана, но обойтись без защиты невозможно, так как вентиляционные трубы нередко используются птицами и насекомыми для проникновения внутрь здания.

Система дефлекторов разработки ЦАГИ

Модели ЦАГИ является основными для большинства промышленных объектов. Конструктивно представляет собой двухуровневый колпак-дефлектор с нижним и верхним обтеканием корпуса потоком воздуха. Чтобы избавиться от резонирующего шума и свиста при сильном ветре, корпус вентиляционного дефлектора закрывают кольцевым экраном.

По заявлениям разработчиков, экран позволяет защитить корпус от образования наледи и снежной пробки.

ЦАГИ очень хотели сделать свой дефлектор на вентиляционную трубу высокоэффективным и надежным, но на практике получилось очень дорогое и громоздкое изделие, страдающее обледенением в зиму и быстро ржавеющее даже при небольшом количестве химически активных окислов серы, азота и фосфора.

ЦАГИ дефлектор не прижился нигде, кроме цехов промышленных производств. В частном секторе модель не прижилась, ее даже не пытались копировать, кроме того, для эффективной работы вентиляционную трубу с дефлектором необходимо поднимать на 1,2-1,5 м над коньком крыши.

Турбина как способ усиления тяги в вентиляционной трубе

В качестве примера одного из наиболее интересных способов усиления тяги можно привести турбинные схемы. Наиболее распространенная купольная турбина изображена на фото.

Конструкция состоит из более двух десятков лопаток из тонколистового металла, собранных в бутон. Наружная оболочка из лопаток крепится на консольно закрепленную ось вращения.

Дефлектор устанавливается только на вентиляционные трубы круглого сечения. Куполообразное размещение лопаток позволяет эффективно улавливать горизонтальные воздушные потоки 0,1-0,5 м/с горизонтального и вертикального направления, что делает турбину необычайно эффективной. Для работы купола достаточно слабого «термика» от нагретой на солнце крыши.

Еще одним преимуществом турбины является ее неприхотливость к выбору места установки. Как правило, купола устанавливают на вентиляционную трубу, на высоте 30-35 см над кровельным покрытием, что практически не оказывает никакого влияния на стропила и обрешетку.

Дефлекторы турбинной схемы нечувствительны к пылевым бурям и интенсивному выпадению конденсата. Во-первых, даже при небольшой скорости вращения выпавшая пленка влаги срывается и скапывает с острых краев лопаток. Даже если наружная оболочка будет по каким-то причинам заблокирована, вентиляционная система все равно будет работать, но с меньшей на 10-15% эффективностью.

Парусные и капюшонные модели

Очень необычными по внешнему виду являются флюгерные или капюшонные модели дефлекторов.

По сути, это единственная схема, в которой полноценно используется эффект Бернулли или эжекции. Принцип работы устройства основывается на способности флюгера разворачиваться в подветренную сторону. Набегающий поток воздуха создает в вентиляционной трубе разрежение на 15-20% выше, чем в системах Григоровича или в турбине.

Конструкцию оснащают своего рода капюшоном, выполняющим роль крыла флюгера и одновременно закрывающим выхлопное отверстие вентиляционной трубы от дождя и снега.

Для эффективной работы вентиляционную трубу с капюшонным дефлектором необходимо поднимать на самую верхушку конька, где нет отраженных потоков воздуха. Основным недостатком флюгерного варианта является высокая инерция, при резких порывах ветра зачастую флюгер не успевает развернуться по ветру, и часть отходящих газов загоняется динамическим давлением обратно в вентиляционную систему дома.

Как и у турбины, флюгерный эффект усиления тяги и работоспособность капюшонного дефлектора практически не зависит от конденсата, пыли и температуры воздуха.

Одной из разновидностей флюгерной схемы являются трубчатые дефлекторы. По сути, это двухсторонний воздушный диффузор – конфузор, который также проворачивается потоком воздуха по ветру. Коэффициент усиления тяги в вентиляционной трубе в таком устройстве выше, чем у схемы Гриневича, но ниже, чем у классической капюшонной конструкции.

Заключение

Кроме перечисленных систем усиления разряжения в вентиляционной трубе, существует достаточно много комбинаций и модификаций с двойными насадками, с перфорированными стенками, с пылеуловителями, напорными трубами и клапанами обратной тяги. Но все они, так или иначе, обладают меньшей эффективностью и более сложным устройством, что неминуемо сказывается на устойчивости работы конструкции.

Отправить комментарий

Дефлекторы вентиляционные цены, виды и чертежи

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Содержание статьи:

Цена на вентиляционные дефлекторы и их разновидности

Модель	Цена	Характеристика
Дефлекторы вентиляционные Д100		Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики. Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125	1820
Д160	1950
Д200	2100
Д315	2700
Д350	3100
Д400	4400
Д710	6600
Д1000	30500
Флюгерный дефлектор Т 110	2570	Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т120	3380
Т150	3380
Т200	3500
Т300	4300
Т500	8300
Т680	12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

• обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
• еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
• последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

• ширина диффузора (D) = 2 * внутренний диаметр.
• высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

• следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
• следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
• при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;



• следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
• дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
• вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
• после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;



• отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
• существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
• скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;



• далее нужно свернуть цилиндр, который будет в нижней части устройства;
• после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
• к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
• соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

1. Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
2. В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
3. Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

• характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
• к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
• чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

1. Григоровича.
2. Волпер круглый.
3. ЦАГИ.
4. открытый Астато.
5. звезда Шенард.
6. Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

1. Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
2. Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
3. Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

дефлектор выхлопных газов – определение – английский язык

Примеры предложений с “дефлектором выхлопных газов”, памятью переводов

патент-wipo Таким образом, не только компонент дефлектора выхлопных газов пневматического привода инструмента для крепления крепежа демонстрирует эстетически приятный внешний вид внешний вид, но, кроме того, отсутствие какой-либо видимой снаружи крепежной конструкции, проходящей через компонент дефлектора выхлопных газов, позволяет эффективно размещать различные знаки, такие как, например, логотип компании, на части внешней поверхности выхлопного газа Дефлекторная составляющая. патент-wipoA новая и улучшенная система крепления, предназначенная для фиксированного крепления элемента дефлектора отработавших газов на верхнем элементе колпачка приводного инструмента с пневматическим приводом, содержит фиксатор, расположенный внутри внутри верхнего колпачка элемента с пневматическим приводом -приводной инструмент и не проходящий извне через дефлектор выхлопных газов. патент-wipoДефлектор выпуска включает цельный корпус (205), имеющий фланец (225), который определяет входное отверстие (230), выходную стенку (245), которая определяет выходное отверстие (255), и промежуточную стенку (266), который соединяет фланец и выходную стенку. патент-wipoДыхатель дефлектора (200) присоединяется к глушителю. патент-wipoДефлектор выхлопной трубы для глушителя WikiMatrixНа обоих концах ВПП имелись места для стоянок для самолетов, которые можно было определить по нагроможденным дефлекторам отработавших газов. патенты-wipoМонтажная система для дефлектора выхлопных газов электроинструмента WikiMatrixПосле падения Берлинской стены места для стоянки самолетов были преобразованы в стоянки, и они также были демонтированы, так что в 2005 году только заполненный выхлопной газ отражатели можно было увидеть. WikiMatrixВ двигателе с поперечным потоком впускные и выпускные отверстия расположены на противоположных сторонах цилиндра, а дефлектор в верхней части поршня направляет свежий впускной заряд в верхнюю часть цилиндра, выталкивая остаточный выхлопной газ вниз другая сторона дефлектора и выходное отверстие. патент-wipo. Изобретение относится к устройству и способу дозирования жидких сред, уменьшающих загрязнение, в канал выхлопных газов выхлопной ветви двигателя внутреннего сгорания, по меньшей мере, с одним дозирующим устройством, которое расположено в выхлопной трубе или в ней газоход.Дефлектор, видимый в направлении потока отработавшего газа, подключен ниже по потоку от дозирующего устройства и перед каталитической установкой таким образом, что жидкость, дозируемая с помощью дозирующего устройства, распределяется путем столкновения с дефлектор. патент-wipoПневматический приводной инструмент с регулируемым дефлектором выпуска отработанного воздуха хотя бы один вытяжной вентилятор; V-образный дефлектор, предназначенный для разделения и направления охлаждающего воздуха во множество вытяжных камер; и средство подавления шума, соединенное с множеством вытяжных камер, где средство подавления шума изменяет вектор потока охлаждающего воздуха, и где устройство подавления акустического шума уменьшает уровень звука, создаваемого, по меньшей мере, одним вытяжным вентилятором. – патенты – wipo Когда устройство перемещается в направлении стрелки (5) в объеме жидкости, жидкость протекает в расходящийся канал и попадает в расходящийся канал, откуда жидкость направляется в сходящийся канал, а затем истощается и отклоняется за пределы дефлектора ( 3). патент-wipo Изобретение относится к устройству для заполнения камеры разделенным твердым веществом, содержащему разделенный загрузочный бункер (1), вытяжную трубу (2), прикрепленную к указанному бункеру или соединенную с ней приточным трубопроводом (3), блок двигателя (4), приводящий во вращение вал (5), который частично расположен в направлении вытяжной трубы, и, по меньшей мере, один дефлектор (8), который установлен ниже по потоку от выходного отверстия (отверстий) (6, 7) вытяжная труба и поворачивается вокруг вала (5) таким образом, что он отклоняется от нее под действием центробежной силы при вращении вала (5) под углом. патент-wipoДефлекторный механизм включает в себя дефлекторную часть (24), имеющую поверхность (25) и монтажную часть (22), которая соединяет дефлектор с рамой и / или контуром пациента таким образом, что отработавшие выхлопные газы контактируют с поверхностью дефлектора часть. eurlex-diff-2018-06-20— добавление крышек дефлекторов в выпускные отверстия, расположенные в низких частях стен, для отвода отработанного воздуха к земле; eurlex-diff-2017дополнительные крышки дефлектора в вытяжных отверстиях, расположенных в низких частях стен, для отвода отработанного воздуха к земле; tmClassChassis, надстройки, кузова автомобилей, кабины водителей, амортизаторы, ободья колес, декоративные колпаки ступиц, колпаки гаек колес, колпаки колес, брызговики, бамперы, корпуса радиаторов, ветрозащитные экраны, спойлеры, лестницы на крыше, установки глушителей и их части для этого, в частности, выхлопные трубы, глушители, глушители и облицовки выхлопных труб из нержавеющей стали или листов из хромированной стали, вертикальные выхлопные системы WikiMatrix Ее две катапульты BS5, установленные в ее установке 1959–64 годов, уже были достаточно мощными для запуска полностью загруженного F- 4, но ее дефлекторы Jet Blast были все еще более старой конструкции из стальных пластин, а для подогреваемого выхлопа двигателей Rolls Royce Spey фантома требовались пластины дефлектора с водяным охлаждением. патент-wipo Покрывающая головка по существу содержит упругое лезвие (5), упирающееся в лист бумаги (2), который транспортируется вращающимся цилиндром (1), и камеру (15), подходящую для размещения суспензии для нанесения покрытия, которая ограничена часть внешней поверхности цилиндра и лопасти, которая сообщается с линией (18) подачи подвески; кроме того, указанная камера ограничена отклоняющей пластиной (13), положение которой по отношению к цилиндру может быть отрегулировано так, чтобы определять выпускное отверстие (20) для суспензии покрытия между ней и поверхностью цилиндра. ; в соответствии с изобретением отклоняющая пластина снабжена блокирующим элементом (24), который может быть упруго деформирован и приспособлен для ограничения прохождения суспензии для нанесения покрытия через указанное выпускное отверстие, причем указанный элемент имеет свободный край (25), обращенный к цилиндру, который параллельно оси цилиндра. патент-wipoA туманообразователь создает туман, который истощается к внутренней поверхности первого дефлектора. патент-wipoУстройство рекуперации тепла предназначено для последовательной установки на любом типе котла с опорой дефлектора впуска газа, расположенной напротив вытяжного канала, позволяя теплу отработавших газов проходить через различные уровни отрезки труб, предназначенные для извлечения и передачи в воду, протекающую через водяной контур, используемый для бытовой горячей воды или для отопления, что требует меньших затрат энергии и, таким образом, экономит большое количество топлива. патент-wipo. Настоящее изобретение предлагает шумоглушитель для пневматической выхлопной системы, который включает в себя корпус, имеющий открытый конец и внутреннюю полость, ограниченную внутренней стенкой, входной порт, предусмотренный в корпусе, приспособленный для установления жидкостной связи между источником пневматической выхлопной системы. и внутренняя полость, крышка, разъемно соединенная с корпусом для закрывания открытого конца, по меньшей мере, одно выходное отверстие, сообщающееся по текучей среде с внутренней полостью, множество перегородок, расположенных внутри внутренней полости, чтобы образовать ряд последовательных закрытых камер между впускным отверстием и выходным отверстием и дефлектором, проксимальным к выходному порту, дефлектор перенаправляет поток пневматического выхлопа не менее чем на 90 ° и взаимодействует с внешней поверхностью корпуса, образуя зону расширения.

Показаны страницы 1. Найдено 44 предложения с фразой выхлопной дефлектор.Найдено за 9 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они приходят из многих источников и не проверяются. Имейте в виду.
