Дестратификатор это: Дестратификатор что это?

Вентилятор-дестратификатор – что за чудо

Вентилятор-дестратификатор специалисты рынка климатической техники называют воздушной пушкой. «Извергает орудие» низкоскоростной воздушный поток. Последний характеризуется постоянством сечения, отсутствием турбулентностей.

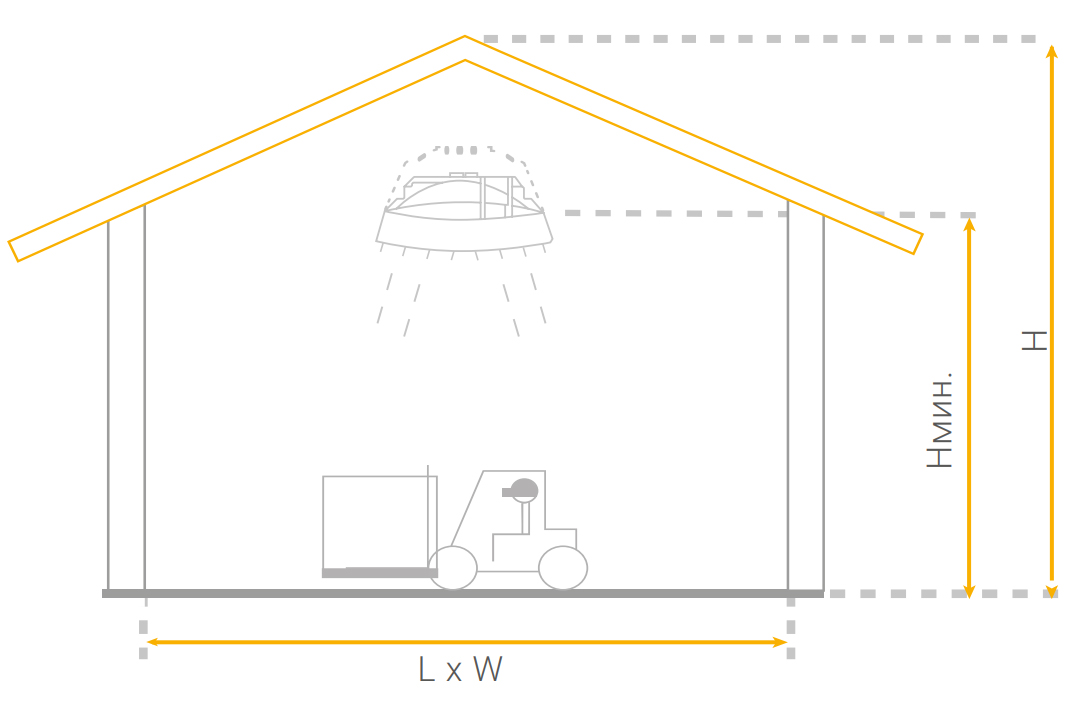

Теплей всего под потолком

Термометры, расположенные у пола, под потолком, демонстрируют огромнейший разнобой показаний. Нижний, ограничиваясь 18-градусной отметкой, объясняет причину частых болезней детей – они живут в неблагоприятных условиях. Верхний показывает 32º, которые никому не мешая, способствуют утечке тепла.

Заводские корпуса, залы супермаркетов, других крупногабаритные сооружений теряют значительный объем калорий, нагоняемых отопительными системами, через перекрытия. Люди, работники ощущают температурный дискомфорт. В тепличных хозяйствах подобная неравномерность сулит падение урожайности.

Вредит температурный градиент и экономике – котельные, кондиционеры, подогреватели, работающие на полную мощность, частично отапливают «улицу». Впрочем, создание комфорта в двухметровой от пола зоне очень просто – надо возвращать подпотолочный теплый воздух к полу. Наверху, свидетельствуют исследования, он теплее на 14º.

Проблему решают дестратификаторы

Обычный вентилятор, расположенный под потолком, создаст быстро рассеивающийся завихрениями поток. Турбулентности, поясним, формируются лопастями. Дестратификаторы поток выравнивают специальными направляющими. Последние расположены в трубе, через которую вентилятор гонит воздух. Конфигурация направляющих соответствует характеристикам «генератора турбулентностей».

Выпускаемые дестратификаторы создают нисходящие 10-метровые низконапорные струи, сохраняющие конфигурации, заданные «пушкой». Скорость потока ограничена половиной метра в секунду. Максимальная дальнобойность вентилятора – 4-метровая – требует больших энергозатрат. Еще раз напомним: устройство обеспечивает выравнивание температур воздушной массы по высоте.

Плюсы бизнесу от технологии

Дополнив климатическую технику, отопительные системы дестратификаторами. бизнес получит:
– сокращение отопительной составляющей. Минимальная экономия, определяемая технологическим особенностями производства, габаритами помещений, – 20%. Солидные производства согласно наработанной РЕГУЛВЕНТ статистике экономят 50%;
– снижение финансирования сегмента кондиционирования. Факторы повторяют вышеперечисленные. Порядок экономии – аналогичен.

Среди прочих выгод, лишенных конкретики, следующие:
– рост производительности труда;
– лояльность клиентуры.
Кстати, окупаемость дестратификаторов – максимум 30 месяцев.

Кто реализует проекты дестратификации

Наибольшее число заказчиков:
– супермаркеты. Холодильное, другое технологическое оборудование создает «пятна» холода и тепла. Покупатели, подсознательно сокращают время выбора товара, покидая зоны дискомфорта – падает покупательный стимул. Температурные градиенты инициируют запотевание витрин, появление конденсата. Внедрение «пушек» снимает негатив;
– владельцы производственных, складских помещений. Здесь тепло отопительных систем моментально возносится к перекрытиям. Приходящий холодный воздух несет дискомфорт – снижается производительность труда, повышается процент брака;
– тепличные хозяйства. Внедрение дестратификаторов экономит отопительные расходы, повышает продуктивность растений – пропадают «холодные углы».

Как подобрать «воздушную пушку»

Оптимальный вариант – заказать проект у РЕГУЛВЕНТ. Техническое задание, заметим, помогает создать специалист компании. Для формирования документа понадобится:
– габариты помещения;
– проект строительной части.

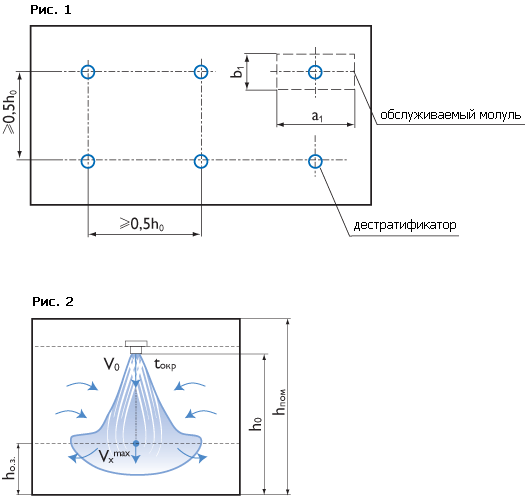

Конструкторы определят дислокацию дестратификаторов, их производительность, число.

Востребованные модели

Линейка популярных дестратификаторов открывают:
– Airius 25, обеспечивающий выравнивание температуры на площади 111 квадратов. Применяются в помещениях высотой «5~8» метров. Максимальная часовая производительность – 780 кубов воздуха. Весь пушки – 4 кг. Использует сеть 220 вольт;
– Pakole LLV 500, имеющие часовую производительность 7200 кубов. Весит такая «пушка» 26 килограммов. Питающее напряжение – 220 вольт. Устройство достаточно шумное – 52 дБ. Высота подвески – 5 метров. Мощность – 360 ватт;

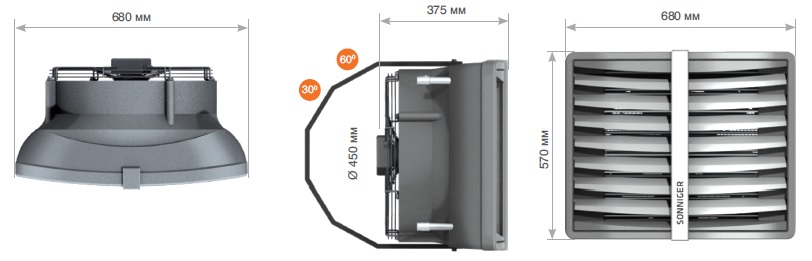

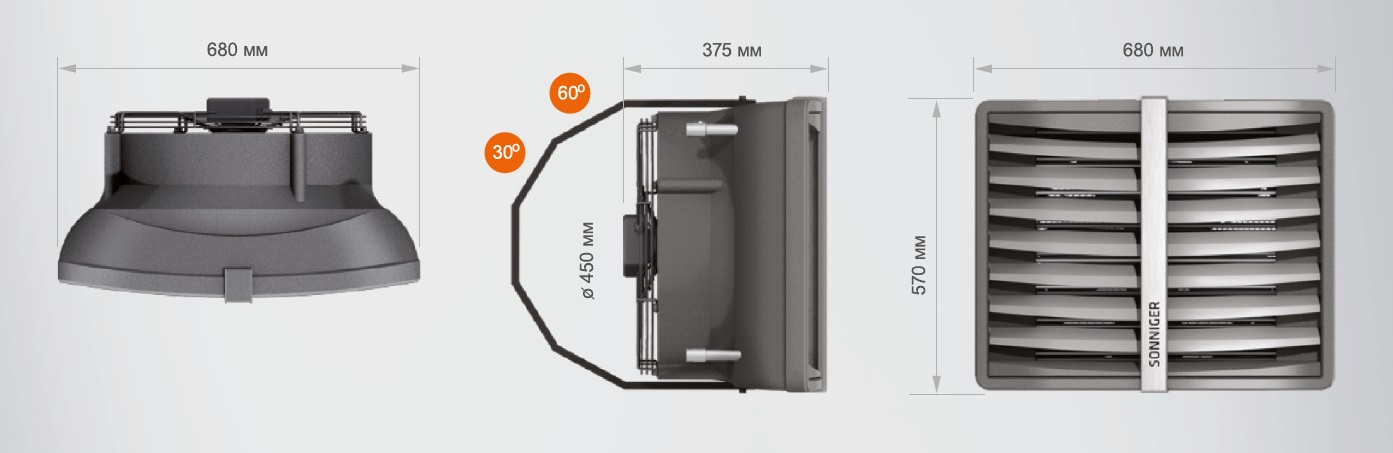

– Sonniger HEATER MIX. Способен обслужить площадку в 380 квадратов. Часовая производительность – 5500 кубов. Весит устройство 9 килограммов. Питающее напряжение – 220 в. Высота обслуживаемых помещений – «9~15» метров. Шумность – 50 дБ.

Последние новости темы

На ИННОПРОМ текущего года приехало шесть словацких компаний. Дестратификаторы привезла Группа ADRIAN, выпускающая также калориферы, теплозавесы, системы управления климатической техникой. На стенде демонстрировались HERKULES и APOLLO. Первые размещаются на высоте «8~15» метров и обладают часовой производительностью 10500 кубов – максимальная для линейки. Вторые ограничены высотой подвески «4~10» метров. Их максимальная производительность – 10800 кубов. Все требуют наличия 220-вольтовой сети.

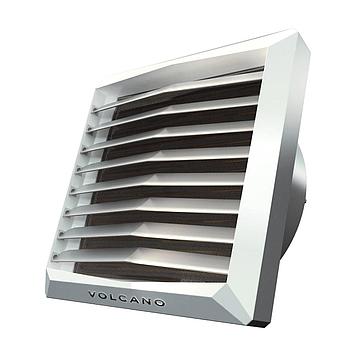

Водяной тепловентилятор VOLCANO VR-D mini AC (Дестратификатор)

Воздушно-отопительные агрегаты Volcano – это новое поколение оборудования с водяными теплообменниками, совмещающее в себе инновационные технические решения и современный промышленный дизайн.

Выверенная конструкция, выполненного с высокой точностью корпуса напоминает прекрасную и вместе с тем совершенную по своей простоте форму алмаза. Характер аппарата подчеркивается композицией тщательно подобранных материалов и аэродинамической формой воздухонаправляющих жалюзи.

В состав стандартной комплектации воздушно-отопительного агрегата VOLCANO VR3 входит монтажная консоль, обеспечивающая возможность крепления агрегата, как к стене, так и к потолку.

КОНСТРУКЦИЯ

Продуманный до мельчайших деталей корпус, обеспечивает оптимальную эффективность агрегата, скрывая все внутренние функциональные элементы.

МАТЕРИАЛЫ

Корпус выполнен из высококлассного АБС-пластика с добавлением анти-UV пигмента. Он отличается высокой механической прочностью, долговечностью и устойчивостью к тепловым воздействиям и воздействиям влаги. Используемые полимеры обеспечивают неизменную эстетику, легкость очистки и прочность материала,подтверждаемую предоставлением пожизненной гарантии на корпус.

ФОРМА И ЦВЕТ

Легкие и правильные линии корпуса в сочетании с универсальной цветовой гаммой обеспечивают адаптацию к интерьеру любого помещения.

SMART LOCK

Запатентованная конструкция крепления элементов гарантирует идеальное соединение деталей корпуса.

ВОЗДУХОНАПРАВЛЯЮЩИЕ ЖАЛЮЗИ

Новое передовое решение крепления лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха, а как следствие более тихую работу.

ТЕПЛООБМЕННИКИ

• 1, 2 и 3-рядные теплообменники воздушно-отопительных агрегатов с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности в зависимости от потребностей конкретного объекта;

• Алюминиевые ребра- ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность;

• Тестирование всех теплообменников в гелиевых камерах обеспечивает 100-процентное подтверждение их герметичности.

ДИФФУЗОР

Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.

МАКСИМАЛЬНЫЙ РАСХОД ВОЗДУХА БЕЗ ПОТЕРИ МОЩНОСТИ

Конструкция корпуса и осевого вентилятора, а также диффузор специальной конструкции, обеспечивают равномерное распределение скоростей потока воздуха по сечению теплообменника и, гарантируют незначительное сопротивление потоку воздуха и полное использование тепловой мощности.

ВЫСОКОПРОИЗВОДИТЕЛЬНЫЕВЕНТИЛЯТОРЫ

Оптимизированный профиль и увеличенная площадь лопастей осевого вентилятора гарантируют низкие эксплуатационные затраты и тихую работу.

ЭФФЕКТИВНЫЕ ЭЛЕКТРОДВИГАТЕЛИ

Возможность выбора высокопроизводительных,3-скоростных электродвигателей AC и энергосберегающихэлектродвигателей ЕС обеспечивает оптимальный выбор рабочих параметров при минимальном электропотреблении.

ЭНЕРГОСБЕРЕЖЕНИЕ И РЕГУЛИРОВАНИЕ

Электродвигатели ЕС обеспечивают сохранение максимального КПД даже при пониженной частоте вращения. Плавное регулирование числа оборотов электродвигателей ЕС позволяет применять их для любого помещения.

Maксимальная дальность потока воздуха в вертикальном направлении 8-15 м, в зависимости от типоразмера агрегата. Максимальная дальность в горизонтальном направлении составляет 14-25 м.

Многоуровневая система контроля качества позволяет компании VTS стандартно предлагать самую продолжительную на рынке 5-летнюю гарантию надежной работы оборудования.

Страна изготовления	Польша
Производитель	VTS Euroheat
Класс защиты оболочки	IP44
Тип теплоносителя:	Вода / антифриз
Параметры питающей сети, В/Гц:	220/50
Расход воздуха, м³/ч:	— 6400
Комплект поставки:	Изделие, Паспорт, Монтажный кронштейн
Тип монтажа:	Настенный, Потолочный
Габаритные размеры (Д*Ш*В), мм:	700 × 700 × 310
Вес, кг:	22
Срок выполнения доставки/отправки	5-7

Теги: VTS Volcano VTS Euroheat Volcano VR-D

Оставьте отзыв об этом товаре первым!

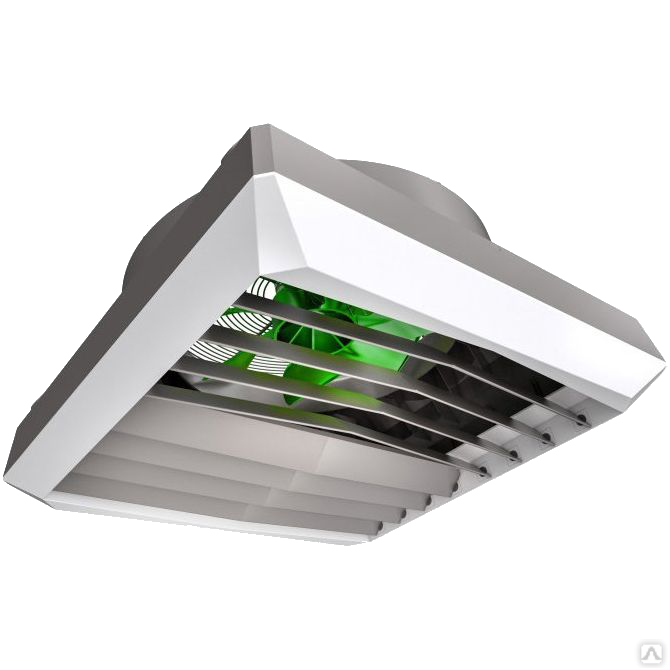

Дестратификатор Volcano VR-D MINI EC

Дестратификатор VOLCANO VR-D MINI EC – это новая компактная модель, которая подходит для стабилизации температурных показателей помещений общественной или промышленной направленности.

Принцип работы дестратификатора заключается в следующем — за счет естественного давления нагретый воздух от источников отопления поднимается вверх, к потолку, и выходит через крышу. Холодный воздух остается внизу, а по этой причине появляется температурный дисбаланс, за счет чего помещение плохо отапливается.

При работе дестратификатора VTS VOLCANO VR-D MINI EC горячий воздух опускается вниз и равномерно распределяется по всей площади помещения. Такой агрегат можно отнести к вспомогательному отопительному оборудованию, которое способствует сохранению температурных показателей, тем самым экономя энергозатраты и повышая производительность главных систем отопления. Дестратификатор препятствует выходу нагретого воздуха через крышу и способствует созданию комфортных условий для людей и оборудования, которое находится внутри комнаты.

Дестратификатор может взаимодействовать как с продукцией компании VTS EuroHeat (Volcano VR1, VR2, Mini), так и с любыми другими нагревательными агрегатами. Модель подключается к локальному термостату, что расположен на расстоянии в 3 м от агрегата, с креплением горизонтально, а работа проходит по средству включения/выключения с максимальной нагрузкой на действующий вентилятор. Дестратификатор VOLCANO VR-D MINI EC довольно функционален, т.к. кроме распределения нагретого воздуха его можно использовать и в летнее время года, с целью проветривания помещения.

Повышенная эффективность

Высокая производительность вентилятора

Осевой вентилятор имеет оптимизированный профиль и увеличенную длину/площадь лопастей. Это обеспечивает усиление производительности в несколько раз, а также гарантирует низкие эксплуатационные затраты, при низком уровне шума.

Эффективные электродвигатели

Выбор высокопроизводительных 3-х скоростных электродвигателей AC и энергосберегающих электродвигателей ЕС можно добиться оптимальных рабочих параметров при минимальном электропотреблении.

Полный рециклинг

Дестратификатор изготовлен в соблюдении всех требований к охране окружающей среды. 100% материалов могут подвергаться рециклингу и использоваться для нового производства.

Энергосбережение и регулирование

Электродвигатели стандарта ЕС сохраняют максимальный уровень КПД даже при пониженной частоте вращения. Плавная регулировка числа оборотов электродвигателей ЕС дает возможность применять их в любых помещениях.

Усовершенствованная конструкция

Конструкция

Грамотно разработанный компактный корпус позволяет добиться высокого уровня производительности, когда идет равномерное распределение нагретого воздуха внутри помещения. Корпус дестратификатора выполнен в сером цвете, с острыми гранями, на подобии имитации алмаза. Агрегат стала компактней и удобной в эксплуатации.

Форма и цвет

Серый цвет корпуса и компактная форма во много раз упрощают процесс установки и ввода в эксплуатацию. Стильный дизайн позволяет дестратификатору идеально вписаться в общий интерьер помещения.

Материалы

Корпус дестратификатора изготовлен из АБС пластика повышенной прочности с добавлением анти-UV пигмента. Это увеличивает устойчивость агрегата к тепловому воздействию, а также воздействию влажным воздухом, в значительной мере продлевая срок эксплуатации. Корпус легко чиститься и демонтируется. На корпус дестратификатора идет пожизненная гарантия!

Smart Look

Запатентованная конструкция крепления, позволяет получить гарантию идеального соединения деталей в корпусе.

Характеристика воздушно-отопительного агрегата VOLCANO VR-D MINI EC

Модель обладает компактной формой, легко устанавливается и вводится в эксплуатацию. Дестратификатор обладает особой конструкцией:

• Мощный осевой вентилятор;
• Корпус повышенной прочности;
• Автоматические направляющие жалюзи;
• Монтажная консоль;
• По возможности в комплект могут входить боковые накладки.

Дестратификатор VOLCANO VR-D MINI EC не комплектуется теплообменником, а только с осевым вентилятором, который обеспечивает распределение горячего воздуха. Корпус производится из пластика повышенной прочности, который обладает пожизненной гарантией и невосприимчив к любым неблагоприятным климатическим или техногенным условиям.

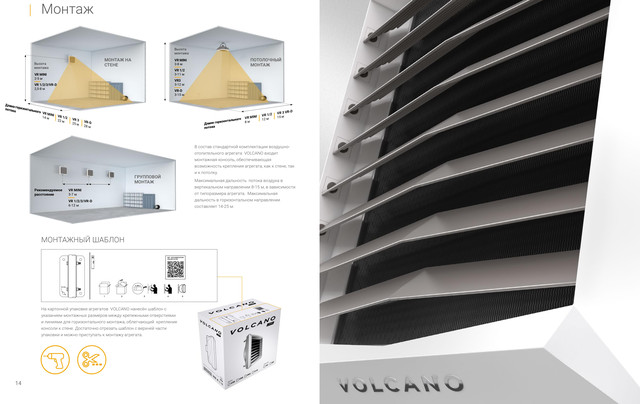

Монтаж проходит по средству специальной консоли, которая крепится к обычным кронштейнам или любой другой опорной конструкции, чему также способствуют элементные рамы. Перед окончательной установкой требуется провести расчет площади на мощность агрегата, что способствует более качественной работе агрегата.

Схема подключения дестратификатора Volcano VR-D MINI EC

С этим агрегатом вы получите значительную экономию затрат на электроэнергию, увеличивая процент теплоотдачи от локальных источников обогрева. Дестратификатор Volcano отлично справляется со своими функциями и гарантирует высокую производительность на протяжении длительного времени, исключая незапланированный сервис или ремонт. Чтобы просчитать мощность устройство исходя их кубатуры Вашего помещения, необходимо обратиться за помощью к менеджерам нашей компании.

Вентилятор дестратификатора JD360 — производство J&D

Основные характеристики:

• Цена на 25 % ниже, чем у конкурентов
• Уменьшение градиента температуры от пола к потолку до 55 %
• Увеличьте мощность охлаждения и контролируйте уровень влажности с помощью насадки для тумана высокого давления



Уменьшает:
• Температурная стратификация и мертвые зоны
• Конденсация влаги
• Счета за электричество



Обеспечивает:
• Равномерное перемешивание воздуха
• Более здоровая и комфортная среда



Включает:
• Двигатель с классом защиты IP66 Gold Star
• 3 года гарантии на ВЕСЬ вентилятор!



Сведения о продукте

Деталь №	Размер	Выход (куб. фут/мин)	л.с.	Вольт	Ампер NP	Гц	Тел	Скорость	об/мин	Привод	Опора	Тест №	Шнур	Совместимость с регулятором скорости	Совместимость с частотно-регулируемым приводом	Стационарный или портативный	Осциллирующий	ФПМ	Тяга (фунт-сила)	Эффективность тяги. Соотношение	кВт	Тяга CFM/Ватт

Часть –	Размер	Выход (куб. фут/мин)	л.с.	Вольт	Ампер NP	Гц	Тел	Скорость	об/мин	Привод	Опора	Тест №	Шнур	Совместимость с регулятором скорости	Совместимость с частотно-регулируемым приводом	Стационарный или переносной	Осциллирующий	ФПМ	Тяга (фунт-сила)	Эффективность тяги. Соотношение	кВт	Тяга CFM/Ватт
Однофазный
JD360	18 дюймов		1/4	115/230	3,9/1,95	60	1	1		Прямой	6-слойный					фиксированный	№	1 790

Часть №

JD360

ОДНОЙ ФАЗА

Подробная информация

JD360 Destrational Fan, 18 “, White

Размер

18″

(CFM

18 “

(CFM

18″

(CFM

18 “

(CFM

18″. Ампер NP

3,9/1,95

Привод

Прямой

Опора

6-слой

Тест #

Совместимый с скоростью,

VFD Соответствует

Фиксированный или портативный

Фиксированный

колебания

NO

FPM

13

NO

FPM

13

NO

FPM

13

. Коэффициент

Тропичная CFM/ WATT

Подробности продукта:

Часть №

Размер

HP

Вольт

AMPS NP

Гц

Фаза9

Спидовая скорость

13 Спиновая скорость

912 Спидовая СПИСПОРТ

Гц

0013

Привод

Стойка

№ теста

Совместимость с регулятором скорости

Совместимость с частотно-регулируемым приводом

Фиксированный или переносной

FPM

Усилие (1 фунт-сила) 900 Ratio

kW

Thrust CFM/ Watt

Single Phase

JD360

18″

1/4

115/230

3. 9/1.95

60

1

1

Direct

6-слойный

фиксированный

1,790

Product Details:

Part #

Size

HP

Volts

Amps NP

Hz

Phase

Speed ​​

RPM

Drive

Prop

Test #

Speed Совместимость с управлением

Совместимость с частотно-регулируемым приводом

Стационарная или переносная

FPM

Тяга (фунт-сила)

Тяга Эфф. Передаточное число

кВт

Тяга CFM/Ватт

Материал корпуса

Housing Color

Guard material & coating

Guard Color

Blade Material

Blade Color

Single Phase

JD360

18″

1/4

115/230

3.9/1.95

60

1

1

Прямой

6-слойный

фиксированный

1,790

поли

Gauge – коррозионно-стойкий 3 Сталь с порошковым покрытием

32 Белый

Поли

Белый

Аксессуары:

Артикул №	Детали
Дополнительные монтажные кронштейны
НК222
НК223
Комплекты колец HPF
СС2218
СС2228
СС2238

Часто задаваемые вопросы:

Для чего нужна вентиляция?

Вентиляция помогает поддерживать здоровую окружающую среду, регулируя влажность и влажность, контролируя температуру, удаляя пары и запахи, а также обеспечивая людей и животных свежим воздухом для максимальной продуктивности.

Как тепловой стресс влияет на животных?

Тепловой стресс у животных является очень серьезным заболеванием, которое может привести к снижению аппетита, потере молока или яйценоскости, отключению репродуктивной системы, уменьшению усвоения питательных веществ, плохому росту и даже смерти в крайних случаях.

На что следует обратить внимание при покупке вентилятора?

При покупке вентилятора необходимо учитывать множество важных факторов. Помимо стоимости, вы также должны учитывать эффективность вентилятора, уровень шума и энергопотребление. Многие вентиляционные вентиляторы имеют более низкую начальную цену, но со временем они будут стоить вам больше, поскольку потребляют большое количество энергии.

Какой тип системы вентиляции доступен для моей молочной фермы?

Компания J&D предлагает множество вариантов для вашей системы вентиляции молочной фермы, включая естественную, рециркуляционную, туннельную и кросс-туннельную вентиляцию. В дополнение к этим основным типам вентиляции, испарительное охлаждение, замачивание, туманообразование, туманообразование и механическая вентиляция могут быть смешаны, чтобы максимизировать охлаждающую способность вашей системы.

Что такое естественная вентиляция?

Система естественной вентиляции использует только ветер для охлаждения вашего коровника с помощью открытых боковых стен или боковых стен с навесом.

Преимущества: низкие инвестиционные затраты, низкие эксплуатационные расходы на электроэнергию, отсутствие шума вентилятора, простота управления и эксплуатации, светлое и просторное рабочее место, животные не пострадают от перебоев в подаче электроэнергии.

Недостатки: практически отсутствует контроль температуры и воздухообмена, нет защиты от насекомых, яркое солнце повышает температуру на открытых стойлах, требуется точное расположение здания для максимизации направления ветра.

Что такое туннельная вентиляция?

Система туннельной вентиляции использует ряд вытяжных вентиляторов на короткой стороне здания с входными отверстиями, расположенными на противоположной стороне. Воздух поступает в здание через воздухозаборники, где он проходит по всей длине здания, как в аэродинамической трубе, и выбрасывается с противоположного конца. Вытяжные вентиляторы создают воздухообмен и высокую скорость движения воздуха.

Преимущества: борьба с насекомыми, стабильная среда, надлежащая температура, контроль влажности и запаха, сохраняет постельное белье и полы сухими.

Недостатки: более высокие капиталовложения по сравнению с естественной вентиляцией, очень мало естественного освещения, не подходит для круглогодичного использования без системы подачи свежего воздуха из-за неадекватного распределения свежего воздуха в холодных зимних условиях вентиляции.

Что такое сквозная туннельная вентиляция?

Перекрестная туннельная вентиляция очень похожа на туннельную вентиляцию, поскольку на стенах вашего здания используется ряд вытяжных вентиляторов и приточных клапанов. При поперечной туннельной вентиляции вытяжные и приточные вентиляторы располагаются на длинных сторонах здания, а не на коротких. Воздух проходит по ширине здания, а не по длине, как при обычной туннельной вентиляции.

Преимущества: торцы здания можно использовать для необходимых верхних дверей, борьбы с насекомыми, стабильной окружающей среды, надлежащей температуры, влажности и контроля запаха, сохраняет постельное белье и полы сухими.

Недостатки: более высокие капиталовложения по сравнению с естественной вентиляцией, очень мало естественного освещения, непригодность для круглогодичного использования из-за неадекватного распределения свежего воздуха в условиях прохладной зимней вентиляции.

Что такое рециркуляционная вентиляция?

Рециркуляционная вентиляция использует серию рециркуляционных вентиляторов, которые расположены так, чтобы обдувать животных воздухом, создавая охлаждающий эффект. При правильном проектировании с открытой или ненесущей боковой стенкой также можно получить воздухообмен в здании.

Преимущества: борьба с насекомыми, стабильная среда, надлежащая температура, контроль влажности и запаха, сохранение постельных принадлежностей и полов сухими

Недостатки: более высокие затраты на установку и эксплуатацию по сравнению с естественной вентиляцией.

Как узнать, какая система вентиляции лучше всего подходит мне?

Выбор вентиляционной системы зависит от ряда факторов, включая бюджет, местоположение и ориентацию здания, а также всю стратегию вентиляции. Позвоните нашим специалистам по вентиляции по телефону 1-800-998-2398 или напишите нам по электронной почте jdmfg@jdmfg. com, чтобы помочь разработать лучшую систему для вас.

Как определить размеры здания для надлежащей вентиляции?

J&D располагает квалифицированным персоналом по проектированию и продажам, который может помочь вам в этом процессе. Мы разработаем и порекомендуем варианты, чтобы предоставить вам наиболее эффективную систему. Позвоните нашим специалистам по вентиляции по телефону 1-800-9.98-2398 или напишите нам по электронной почте [email protected], чтобы помочь разработать лучшую систему для вас.

Как правильно обслуживать вентилятор, чтобы повысить его эффективность и увеличить срок службы?

Все вентиляторы следует регулярно чистить, удаляя скопившуюся грязь и мусор с жалюзи, лопастей и двигателей для повышения производительности. Грязь, засорившая двигатель вентилятора, приведет к его перегреву и сократит срок службы двигателя. Вы также должны регулярно проверять ремни вентилятора и поддерживать их регулировку в соответствии с заводскими спецификациями. Ослабленные ремни могут привести к проскальзыванию ремня и уменьшению воздушного потока вашего вентилятора.

Когда нужно добавить систему охлаждения к моей системе вентиляции?

Компания J&D рекомендует использовать систему охлаждения, когда температура достигает 85–90° в зависимости от области применения.

Зачем использовать потолочный вентилятор?

Летом потолочный вентилятор создает мягкий холодный ветер, помогая охладить здание. Зимой потолочный вентилятор помогает смешивать теплый воздух, который собирается на потолке и в козырьках большинства промышленных и коммерческих зданий. Благодаря установке потолочного вентилятора теплый воздух рециркулирует обратно на уровень пола, что помогает поддерживать постоянную температуру и экономить на отоплении.

Насколько близко друг к другу следует устанавливать потолочные вентиляторы?

Для предотвращения расслоения тепла зависит от высоты потолка. При высоте потолков от 15 до 30 футов необходимо установить потолочные вентиляторы, чтобы покрыть площадь пола в 4000 квадратных футов. Для охлаждения людей в жаркие летние месяцы вентиляторы следует размещать на расстоянии 15–20 футов друг от друга.

Как подключить электродвигатель вентиляции?

J&D рекомендует, чтобы все электрические работы выполнял сертифицированный электрик. Электрик может найти электрическую схему на этикетке двигателя.

Какова гарантия J&D на электродвигатели ваших вентиляторов?

J&D предлагает 2-летнюю гарантию замены на все электродвигатели вентиляторов, в отличие от многих наших конкурентов, которые предлагают только один год гарантии. Гарантия основана на дате выставления счета дилеру, J&D не распространяется на фрахт или оплату труда. Впускной двигатель POW14, POW18, POW18B, POW24OSC, POW30OSC, VBM60PSC-P, VBM148PSC-P, PDF24 и VRSM10-Power имеет гарантию 1 год. Гарантия на двигатели VR3E и VR33 (вентилятор Mega Storm) составляет 3 года.

Сопутствующие товары

Дестрафайзер воздуха, лучшая линейка деструкторов в Европе с датчиками температуры или без них.

Срочные продажи

В наличии

Обычная цена 515,67 фунтов стерлингов Цена £343,78

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 298,54 фунтов стерлингов Цена 208,07 фунтов стерлингов

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 633,29 фунтов стерлингов Цена 560,9 фунтов стерлингов1

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 434,25 фунта стерлингов Цена £271,40

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 379,97 фунтов стерлингов Цена 289 фунтов стерлингов. 50

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 425,20 фунтов стерлингов Цена £334,73

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 361,87 фунта стерлингов Цена £271,40

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 506,63 фунтов стерлингов Цена 39 фунтов стерлингов8. 06

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 497,58 фунтов стерлингов Цена £361,87

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 597,10 фунтов стерлингов Цена £425,20

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 470,44 фунтов стерлингов Цена £361,87

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 497,59 фунтов стерлингов Цена 370,9 фунтов стерлингов3

д час м s

• Цена снижена

 Быстрый просмотр

Показать больше

Новые продукты

В наличии

Обычная цена 515,67 фунтов стерлингов Цена £343,78

• В продаже!
• Новый

 Быстрый просмотр

В наличии

Обычная цена 479,49 фунтов стерлингов Цена 316,64 фунтов стерлингов

• В продаже!
• Новый

 Быстрый просмотр

В наличии

Обычная цена 515,67 фунтов стерлингов Цена £334,73

• В продаже!
• Новый

 Быстрый просмотр

В наличии

Цена 560,91 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 119,96 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 379,97 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 606,15 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 615,19 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 615,19 фунтов стерлингов

• Новый

 Быстрый просмотр

В наличии

Цена 560,91 фунтов стерлингов

• Новый

 Быстрый просмотр

Все новинки 

В продаже

В наличии

Обычная цена 226,17 фунтов стерлингов Цена £135,70

• Цена снижена

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Обычная цена 235,22 фунтов стерлингов Цена 153,79 фунтов стерлингов

• В продаже!

 Быстрый просмотр

В наличии

Обычная цена 289,50 фунтов стерлингов Цена 171,89 фунтов стерлингов

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 269,16 фунтов стерлингов Цена 178,69 фунтов стерлингов

• В продаже!

 Быстрый просмотр

В наличии

Обычная цена 271,40 фунтов стерлингов Цена 180,9 фунтов стерлингов3

• В продаже!

 Быстрый просмотр

В наличии

Обычная цена 298,54 фунтов стерлингов Цена 208,07 фунтов стерлингов

д час м s

• Цена снижена

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Обычная цена 343,78 фунта стерлингов Цена 208,07 фунтов стерлингов

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 334,73 фунта стерлингов Цена 226,17 фунтов стерлингов

• Цена снижена

 Быстрый просмотр

В наличии

Обычная цена 289,50 фунтов стерлингов Цена £262,36

• В продаже!

 Быстрый просмотр

В наличии

Обычная цена 316,65 фунтов стерлингов Цена 29 фунтов стерлингов8. 55

• Цена снижена

 Быстрый просмотр

Все товары со скидкой 

Нужна помощь?

Часто задаваемые вопросы

Категория продукта Часто задаваемые вопросы

Товаров: 359.

Сортировать по:

Показано 1-44 из 359 товаров.

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £741,85

 Быстрый просмотр

В наличии

Обычная цена 506,63 фунтов стерлингов Цена 325,69 фунтов стерлингов

• В продаже!

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £672,91

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £723,76

 Быстрый просмотр

В наличии

Цена £506,63

 Быстрый просмотр

В наличии

Цена £425,20

 Быстрый просмотр

В наличии

Цена £560,91

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £379,97

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 470,44 фунтов стерлингов

 Быстрый просмотр

В наличии

Цена 1 284,68 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 430,66 фунтов стерлингов

 Быстрый просмотр

В наличии

Цена £271,40

 Быстрый просмотр

В наличии

Цена £452,34

 Быстрый просмотр

В наличии

Обычная цена 1284,68 фунтов стерлингов Цена £922,79

• В продаже!

 Быстрый просмотр

В наличии

Цена £560,91

 Быстрый просмотр

В наличии

Цена £334,73

 Быстрый просмотр

В наличии

Обычная цена 506,63 фунтов стерлингов Цена 398,06 фунтов стерлингов

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Цена £542,82

 Быстрый просмотр

В наличии

Обычная цена 334,73 фунта стерлингов Цена 226,17 фунтов стерлингов

• Цена со скидкой

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £334,73

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 8 757,56 фунтов стерлингов

 Быстрый просмотр

В наличии

Цена 687,57 фунтов стерлингов

 Быстрый просмотр

В наличии

Обычная цена 470,44 фунтов стерлингов Цена £343,78

• В продаже!

 Быстрый просмотр

В наличии

Обычная цена 452,34 фунта стерлингов Цена 325,69 фунтов стерлингов

• В продаже!

 Быстрый просмотр

В наличии

Цена £592,16

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 9 304,91 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £448,61

 Быстрый просмотр

В наличии

Цена £452,34

 Быстрый просмотр

В наличии

Цена 9 852,26 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 497,58 фунтов стерлингов

 Быстрый просмотр

В наличии

Обычная цена 29 фунтов стерлингов8,54 Цена 208,07 фунтов стерлингов

д час м s

• Цена снижена

 Быстрый просмотр

В наличии

Цена 610,11 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 9 852,26 фунтов стерлингов

 Быстрый просмотр

В наличии

Цена £538,33

 Быстрый просмотр

В наличии

Цена £314,02

 Быстрый просмотр

В наличии

Цена £452,34

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £10,399.61

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена £832,32

 Быстрый просмотр

В наличии

Цена 470,44 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 10 945,87 фунтов стерлингов

 Быстрый просмотр

В данный момент недоступен. Для получения более подробной информации свяжитесь с нами

Цена £358,88

 Быстрый просмотр

В наличии

Цена 515,67 фунтов стерлингов

 Быстрый просмотр

В данный момент нет в наличии. Для получения более подробной информации свяжитесь с нами

Цена 10 946,96 фунтов стерлингов

 Быстрый просмотр

В наличии

Обычная цена 633,29 фунтов стерлинговЦена £560,91

д час м s

• Цена снижена

 Быстрый просмотр

 Наверх

Патентная заявка США на ОПАСИТЕЛЬ ВОЗДУХА Патентная заявка (заявка № 20110111687, выданная 12 мая 2011 г.

)

Настоящее изобретение относится к дестратификатору воздуха для помещений, в частности, но не исключительно, для промышленных и зоотехнических помещений.

Дестратификатор воздуха представляет собой устройство, которое обычно используется, особенно в промышленных и зоотехнических помещениях, для отвода горячего воздуха, скапливающегося в верхних зонах этих помещений, и подачи его в нижние зоны, чтобы повысить эффективность отопительные приборы этих помещений. Дестратификатор воздуха обычно содержит корпус, например кожух из листового металла, впускную трубу, соединенную с корпусом и проходящую вверх для забора горячего воздуха из верхних слоев помещения, где должен быть установлен дестратификатор воздуха, и нагнетатель для рассеивая вниз в пространстве горячий воздух, всасываемый через впускную трубу. Воздушно-водяной теплообменник или теплообменная батарея (обычно ребристого типа) также могут быть предусмотрены внутри корпуса дестратификатора воздуха для передачи тепла воздуху, всасываемому через впускную трубу, и, следовательно, для выполнения функции фанкойла. для обогрева помещений за счет конвекции. Дестратификатор воздуха также может быть снабжен воздушным фильтром для удержания пыли и грязи, обычно рассеянных в воздухе, всасываемом через впускную трубу, причем воздушный фильтр особенно полезен в случае, когда дестратификатор воздуха работает также как фанкойл для предотвращения попадания пыли и пыли. загрязнение, которое быстро приведет к засорению теплообменника, особенно если дестратификатор воздуха установлен в особо запыленном помещении.

Существующие дестратификаторы воздуха снабжены осевыми нагнетателями, которые не способны создавать повышение давления (напора) достаточно высокое, чтобы обеспечить хорошие характеристики с точки зрения забора горячего воздуха из верхних слоев промышленных и зоотехнических помещений и рассеивания воздух на небольшой высоте образует землю, особенно там, где предусмотрены воздушный фильтр и/или теплообменник, что неизбежно приводит к потерям давления. Использование осевого нагнетателя, расположенного с вертикальной осью, дополнительно требует применения ограждений, служащих для отклонения направления воздушного потока, создаваемого рабочим колесом нагнетателя, с осевого на радиальное, чтобы получить воздушный поток. поток, выходящий из дестратификатора воздуха по существу в горизонтальном направлении и, следовательно, не попадающий непосредственно на людей и/или животных, находящихся в помещении, в котором установлен дестратификатор воздуха. Однако отклонение воздушного потока, выходящего из крыльчатки осевого нагнетателя через ограждения, влечет за собой дополнительную потерю давления и, следовательно, снижение общей эффективности дестратификатора воздуха.

Таким образом, целью настоящего изобретения является создание дестратификатора воздуха, имеющего нагнетатель, способный создавать повышение давления, достаточно сильное, чтобы сделать возможным эффективное перераспределение горячего воздуха в помещении, даже если воздушный фильтр и/или предусмотрен теплообменник.

Эта и другие цели полностью достигаются в соответствии с настоящим изобретением благодаря дестратификатору воздуха, имеющему характеристики, изложенные в прилагаемом независимом пункте 1 .

Дополнительные преимущества дестратификатора воздуха в соответствии с настоящим изобретением изложены в зависимых пунктах формулы изобретения, содержание которых следует понимать как интегрирующую и неотъемлемую часть настоящего описания.

Признаки и преимущества настоящего изобретения ясно вытекают из следующего подробного описания, данного исключительно в качестве неограничивающего примера со ссылкой на прилагаемые чертежи, на которых:

РИС. 1 представляет собой общий вид в перспективе дестратификатора воздуха согласно предпочтительному варианту осуществления настоящего изобретения; и

РИС. 2 представляет собой покомпонентный вид в перспективе компонентов дестратификатора воздуха, показанного на фиг. 1, некоторые из которых показаны в частичном разрезе.

Согласно чертежам, дестратификатор воздуха в соответствии с настоящим изобретением содержит внешний кожух 10 , предпочтительно из листового металла, с верхней горизонтальной стенкой 11 , имеющей отверстие 12 , через которое всасывается горячий воздух из верхняя часть помещения, где установлен дестратификатор воздуха. В проиллюстрированном варианте осуществления, в котором дестратификатор воздуха действует также как фанкойл, по крайней мере, один воздушно-водяной теплообменник или теплообменная батарея полностью обозначены цифрой 9.0015 13 , размещается внутри корпуса 10 . Теплообменник 13 известен в технике и не требует подробного описания. При этом достаточно напомнить, что по причинам, которые будут объяснены далее, удобно выбирать теплообменник с особенно толстыми ребрами, что положительно влияет на тепловую эффективность дестратификатора воздуха. Очевидно, что там, где не требуется также нагревать воздух, поступающий из верхних слоев помещения, а достаточно лишь перераспределить горячий воздух, теплообменник можно не устанавливать.

Между отверстием 12 и теплообменником 13 установлен воздушный фильтр 14 в виде горизонтального элемента, который выдвигается через прорезь 15 , выполненную в боковой стенке корпуса. 10 . В корпусе 10 также имеется второе боковое отверстие 16 , через которое могут проходить трубопроводы подачи и возврата воды 17 и 18 теплообменника 13 . В нижней части кожух 10 содержит горизонтальную стенку 19 с центральным отверстием 20 , сообщающимся с впускным отверстием 21 рабочего колеса 23 центробежного нагнетателя с вертикальной осью вращения, приводимого в действие электродвигателем. известны сами по себе и не показаны.

В показанном варианте крыльчатка 23 центробежного нагнетателя имеет чисто радиальные и прямые лопасти 22 , но изобретение также включает центробежные нагнетатели с рабочими колесами, имеющими лопасти, формы которых отличаются от показанных здесь, например прямые, но нерадиальные лопасти, изогнутые лопасти с радиальным выходом, вогнутые лопасти (т. е. лопасти, выход которых направлен в том же направлении, что и окружная скорость) или выпуклые лопасти (т.е. лопасти, выход которых направлен в направлении, противоположном окружной скорости ). В последующем описании и формуле изобретения термины и выражения, такие как «выше по потоку» и «ниже по потоку», следует понимать как относящиеся к направлению, которому следует воздушный поток, создаваемый вращением крыльчатки воздуходувки. Аналогично, выражения, указывающие положение и ориентацию, такие как «радиальное», «поперечное» и «тангенциальное», следует понимать как относящиеся к оси вращения воздуходувки.

Рабочее колесо поддерживается опорным основанием 24 (РИС. 1), соединенным с корпусом 10 , но отстоящим от него с помощью четырех распорок 25 таким образом, чтобы рабочее колесо 23 могло рассеивать воздух непосредственно через 360 ° в окружающей среде.

Дестратификатор воздуха работает следующим образом. В результате вращения вокруг собственной вертикальной оси крыльчатка 23 центробежного нагнетателя всасывает воздух из верхней части помещения через зубчатый заборный шланг 26 , который соединяет верхнюю входную горловину 27 кожуха 10 с верхней зоной помещения, по возможности непосредственно под потолком или крышей. Воздух, отбираемый из той зоны помещения, который имеет в среднем более высокую температуру, чем сама нижняя зона помещения, поступает в кожух 10 через верхнее отверстие 12 , фильтруется воздушным фильтром 14 , если таковые имеются, и всасывается воздуходувкой, проходящей через теплообменную батарею 13 , если таковые имеются, которые обмениваются теплом посредством принудительной конвекции с горячей водой, протекающей по оребренным трубам батареи.

Центробежный нагнетатель, такой как тот, который предусмотрен в дестратификаторе воздуха в соответствии с настоящим изобретением, способен создавать увеличение давления (напор) на несколько сотен Паскалей (например, 600 Па), следовательно, увеличение намного выше, чем у осевой нагнетатель традиционно используется в известных дестратификаторах воздуха. Это позволяет получить более эффективную работу даже при наличии воздушного фильтра и/или теплообменной батареи. Кроме того, в случае дестратификатора воздуха, работающего также как фанкойл, можно использовать теплообменник с особенно толстыми ребрами, что приводит к очень высокому тепловому КПД. Высокий напор центробежного вентилятора, используемого в дестратификаторе воздуха согласно настоящему изобретению, также позволяет размещать дестратификатор воздуха на небольшой высоте от земли (например, 2 м), даже если воздух всасывается на большой высоте (даже нескольких метров, например 5-10 м), чтобы осуществить эффективное перераспределение горячего воздуха от верхних слоев к нижним слоям обогреваемого помещения.

В дестратификаторе воздуха согласно настоящему изобретению воздух подается воздуходувкой в ​​окружающую среду рассеянным образом в основном в радиальном или тангенциальном направлениях или, по крайней мере, в направлениях, поперечных вертикальному, что обеспечивает лучший комфорт при по отношению к концентрированному потоку, создаваемому осевым нагнетателем, при неизменной выходной мощности. Эта особенность делает дестратификатор воздуха по настоящему изобретению особенно подходящим для установки, например, в зоотехнических помещениях. Естественно, ссылка на эту возможную область применения никоим образом не должна толковаться как ограничивающая объем патента.

Ссылочный номер 28 указывает на скобу пары боковых скоб, с помощью которых корпус фанкойла может опираться на пару опорных стержней 29 , которые можно поднять с помощью подходящего подъемного устройства ( не показано) для периодической очистки тротуара зоотехнического здания.

Экспериментальные испытания, проведенные заявителем, показали, что выбор центробежного нагнетателя для дестратификатора воздуха, работающего также в качестве депрессионного фанкойла, позволяет получить превосходные результаты, например 4000 м ³ /ч нагретого воздуха тепловой мощностью 40 кВт, при уменьшенных размерах.

Естественно, изобретение не ограничивается описанным и проиллюстрированным здесь вариантом осуществления, который следует рассматривать просто как пример реализации дестратификатора воздуха.
