| Дата | Цена | |
|---|---|---|
| 22.12.2022 | 544,92 EUR | |
| 22.04.2020 | 492,49 EUR |
560 ● SK 3396.560| Наименование компонента у производителя | Диагональный вентилятор W2E208-BA20-51 | |
| Дополнительное описание | 0 | |
| Серия | SK | |
| Вид продукции | _E_521304 | |
| Тип продукции | ПО и сервис | |
| Группа продукции | Запчасти | |
| Код группы изделий | _E_521304 | |
| Кол-во в упаковке | 1 | |
| Комплект поставки | ||
| Страница в каталоге 35 (NEW) & VX25 | 0 | |
| Примечание | 0 | |
| Альтернативное название | ||
| Родина бренда | ||
| Страна происхождения | Германия | |
| Сертификация RoHS | ||
| Код EAN / UPC | 4028177558649 | |
| Код GPC | ||
Код в Profsector. com | FR29.202.3.850 | |
| Статус компонента у производителя | V |
Упаковки

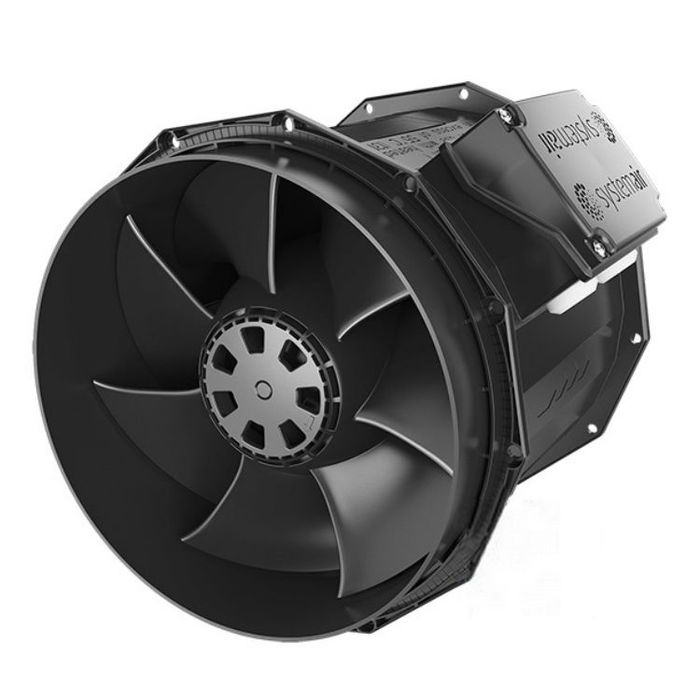

EL 315 E2 01 50 HZ Noizzless-Ruck Etaline энергосберегающий вентилятор
EL…E — энергосберегающий вентилятор, управляемый по напряжению.
Преимущества:
- Диагональный вентилятор со спрямляющим механизмом
- B обмотки электродвигателей встроено термореле с автоматическим перезапуском
- Статор с защитой от коррозии
- Оцинкованный корпус
- Регулировка скорости по напряжению
- Блок зажимов однофазных электродвигателей имеет степень защиты IP 44
- Hе требует обслуживания, длительный срок службы шариковых подшипников
- Распределительная коробка со встроенным конденсатором
- В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
- Вентиляторы данной серии могут быть установлены в любом положении
• ETALINE экономит ЭЛЕКТРОЭНЕРГИЮ
Вентиляторы ETALINE характеризуются самым высоким КПД и, следовательно, наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности.
КПД данных вентиляторв более чем на 50 % выше КПД обычных канальных вентиляторов.
• ETALINE экономит МЕСТО
Высокая удельная мощность ETALINE позволяет выбрать устройство компактных размеров.
Kорпус вентилятора в точности соответствует размеру патрубка.
Hе требуется дополнительное пространство для монтажа.
• ETALINE экономит ДЕНЬГИ
Приблизительно от 70 % до 90 % общих затрат на вентиляцию выпадает на долю расходов электроэнергии.
При использовании ETALINE они сокращаются более чем на 30 %.
Более того, благодаря исключительным характеристикам этих изделий ETALINE удивительно недорого стоит.
• Сложный контур лопаток
Первоклассные рабочие характеристики, особенно исключительно высокий КПД вентилятора, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом.
Это объясняет малые потери при преобразовании энергии в вентиляторе.
• Двигатель защищен в области втулки
Двигатели не являются помехой для воздушных потоков и размещаются в области втулки.
В некоторых конструкциях двигатель совершенно отделен от воздушного потока.
• Включая комплект для монтажа
В корпус вентилятора встроена устойчивая опора для монтажа.
Производитель
Ruck
Страна бренда
Германия
Серия
EL…E
Тип вентилятора
- смешанный (диагональный)
Тип канала
- круглый
Диаметр, мм
315 мм
Производительность max, м³/час
3510 м³/час
Мощность max, Вт
530 Вт
Количество полюсов двигателя
2
Уровень шума max, дБ
68 дБ
Давление max, Па
760Па
Частота вращения max, об/мин
2860 об/мин
Температура воздуха min, °С
-25 °С
Температура воздуха max, °С
+80 °С
Регулировка скорости
дополнительная опция
Количество скоростей
Особенности
- защита от перегрева
Сила тока max, А
3.2 А
Фаза / Напряжение, В
- 1f / 220V
Частота тока, Гц
50 Гц
Класс защиты
IP54
Класс изоляции
F
Направление движения воздуха
- одностороннее всасывание
- прямое
Материал
- алюминий
Ширина, мм
349 мм
Высота, мм
324 мм
Длина, мм
351 мм
Посадочный размер
315 мм
Вес, кг
15кг
Хит продаж
нет
Найти похожие
Описание продукта (2.
pdf, 524 Kb) [Скачать]
Руководство пользователя (3.pdf, 604 Kb) [Скачать]
Отзывы о EL 315 E2 01 50 HZ Noizzless-Ruck Etaline энергосберегающий вентилятор
Типы вентиляторов— Почему стоит выбрать вентилятор со смешанным потоком / диагональный вентилятор
star_borderПодписаться на статью
FanManDan
4star_border 0вопрос_ответ 3thumb_up
Ваша следующая статья
Дэйв из DesignSpark
Как вы относитесь к этой статье? Помогите нам предоставить лучший контент для вас.
Дэйв из DesignSpark
Спасибо! Ваш отзыв получен.
Дэйв из DesignSpark
Не удалось отправить отзыв. Повторите попытку позже.
Дэйв из DesignSpark
Что вы думаете об этой статье?
Типы вентиляторов — вентиляторы со смешанным/диагональным потоком:
Обеспечение высокой производительности под давлением
Типы вентиляторов
Существует 4 основных типа вентиляторов, которые следует учитывать при принятии решения о том, как перемещать воздух через, вокруг или через часть оборудования…
- Осевые вентиляторы, обеспечивающие большой объемный расход при низком давлении и охватывающие большую площадь поверхности, обычно используются в системах вентиляции (вытяжные вентиляторы) или теплообменных устройствах (конденсатор/испаритель).
- Центробежные вентиляторы с загнутыми вперед лопатками, используемые в спиральном корпусе, имеют крутую характеристику давления, создающую более высокое давление при более низкой скорости потока. Их можно увидеть в приложениях для фильтрации твердых частиц или запахов (вентилятор с одним входом) или в фанкойлах, где требуется большой объемный поток в ограниченном пространстве (вентилятор с двойным входом).
- Вентиляторы с загнутыми назад лопатками с их высокой эффективностью обеспечивают работу без перегрузки, обеспечивая средний объемный поток при среднем давлении. Типичные области применения включают установки обработки воздуха и кондиционирования воздуха, где критически важны низкий уровень шума и высокая эффективность.
- Вентиляторы с тангенциальным или поперечным потоком создают широкий ламинарный поток с высокой скоростью, и обычно их скорее можно увидеть, чем увидеть в дверях магазинов или за выпускным отверстием бытового электрического камина с вентилятором.
Эти четыре основных типа вентиляторов охватывают широкий спектр процессов, требующих воздушного потока, однако есть некоторые приложения, требующие сочетания характеристик вентиляторов, которые сочетают в себе лучшие характеристики обоих в гибридном вентиляторе.
Передовая архитектура телекоммуникационных вычислений (AdvancedTCA)
Еще в начале нулевых более 100 компаний согласовали спецификацию ATCA, определяющую будущее телекоммуникационного оборудования. Неизбежно требовалось обеспечить большую надежность и производительность в меньшем пространстве с меньшей восприимчивостью к электромагнитным помехам.
Для этого была выбрана печатная плата типа Blade, содержащая больше компонентов с более высоким энергопотреблением, для установки в стандартные телекоммуникационные стойки. Большее количество компонентов с большей удельной мощностью и меньшим доступным пространством приводит к риску перегрева и потери работоспособности, что в современных условиях может быть дорогостоящим.
В этом случае был необходим компактный вентилятор, который мог бы обеспечить большой объемный поток, преодолевая сопротивление потоку, создаваемое плотной средой.
Компактные вентиляторы со смешанным потоком – устраняют разрыв между осевыми и центробежными
Как упоминалось ранее, осевые вентиляторы обеспечивают большой объемный поток при низком давлении, а центробежный вентилятор с загнутыми назад лопатками обеспечивает средний объемный поток при более высоком давлении. В случае с платформой ATCA пространство, доступное для установки вентилятора, означало, что осевой вентилятор не создавал достаточного давления, а вентилятор с загнутыми назад лопатками не создавал достаточной скорости потока.
Одним из вариантов решения этой проблемы может быть выбор компактного вентилятора постоянного тока с высокоскоростным двигателем, вращающимся со скоростью несколько тысяч оборотов в минуту. Для создания необходимого объема и давления требуется значительное количество энергии от источника питания, что сокращает время, в течение которого может работать система бесперебойного резервного питания (ИБП).
Еще одним соображением, требующим рассмотрения, является выходной шум высокоскоростного вентилятора при работе в требуемой рабочей точке.
Альтернативным вариантом, который можно было бы рассмотреть, является вентилятор со смешанным потоком, который сочетает в себе некоторые аспекты осевого вентилятора с большим объемом потока и подачу давления центробежного вентилятора с загнутыми назад лопатками. Воздух, поступающий в вентилятор смешанного типа, поступает в осевом направлении, где он подхватывается лопатками рабочего колеса гибридной конструкции с осевыми и радиальными элементами, отклоняющими воздух наружу под диагональным углом в районе 45 9 .0079 или . Эта комбинация сил, воздействующих на воздух, проходящий через крыльчатку, поддерживает высокую скорость потока, одновременно повышая давление на выходе из вентилятора. Эта производительность может быть обеспечена на скоростях, которые не создают ненужной нагрузки на блок питания, обеспечивая при этом бесшумную производительность.
По этой причине вентилятор смешанного типа является идеальным выбором для преодоления разрыва в производительности между осевыми и центробежными вентиляторами с загнутыми назад лопатками.
Изделия доступны начиная с типоразмера 119x119x38 мм до диаметра 200 мм следующим образом.
Компактные вентиляторы 119 x 119 мм
12 В пост. тока – DV4112N – (826-1161)
24 В пост. тока – DV4114N – (813-3357)
48 В пост. тока – DV4118N – (696-1992)
Компактные вентиляторы 127 x 127 мм
12 В пост. тока – 5212N – (826-1174)
24 В пост. тока – 5214N – (826-1171)
48 В пост. тока – 5218N – (826-1196)
(Тахометрический выход для мониторинга вентиляторов также доступен в RS Components)
Вентиляторы диаметром 172 мм
24 В пост. тока – DV6424 – (826-1200)
48В пост.
тока – ДВ6318/2ТДх5П –
(764-7388)
Модуль вентилятора смешанного потока 200 мм
24 В пост. тока – K1G200-AD65-04 – (912-6120)
Краткое описание
Для обеспечения высокой скорости потока в небольшом пространстве при высоком противодавлении компактный вентилятор Mixed Flow представляет собой решение с низким энергопотреблением и низким уровнем шума, которое можно использовать в любых системах охлаждения с высокой плотностью.
Хотите продолжить чтение статей из DesignSpark?
Станьте участником, чтобы бесплатно получить неограниченный доступ ко всему контенту DesignSpark!
Зарегистрируйтесь, чтобы стать участником
Уже являетесь участником DesignSpark? Логин
Загрузки
Поделиться этой записью
thumb_upМне нравится star_borderСледите за статьей
Я работаю в области машиностроения и производства, но работаю в компании ebm-papst, которая расширилась до электромеханической, частично электронной и акустической инженерии.
Когда дело доходит до приобретения и передачи знаний, я стараюсь делать это как можно проще и как можно менее болезненно. Я рад получить обратную связь, и если есть какие-либо вопросы, которые возникают из чего-либо, что будет опубликовано. Если я не знаю ответ на ваш вопрос сразу, я уверен, что знаю кого-то, кто может помочь.
Рекомендуемые статьи
Ваша следующая статья
EL 150 E2M 01 – вентилятор диагональный канальный
Похоже, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Выберите вашу страну
Цены с учетом налога без учета налога
Поиск:
› Вентиляторы › Вентиляторы – круглоканальные › Etaline
RU122229
через 2-3 недели
Диагональный канальный вентилятор EL 150 E2M 01 — мощный, бесшумный вентилятор, предназначенный для установки в воздуховоды из качественного пластика. . Диагональный вентилятор Etaline достигает превосходной эффективности в своем классе благодаря трехмерной конструкции лопастей. Канальный вентилятор с диагональным рабочим колесом со статором обеспечивает высокий расход воздуха и низкий уровень шума. Вентилятор включает в себя монтажный кронштейн.
| Speed [min-1] | 2840 |
|---|---|
| Air Flow Volume [m3/h] | 455 |
| Current [A] | 0.33 |
| Input Power [W] | 53 |
| Напряжение | 230 В |
| Макс. температура [°C] | 80 |
| Уровень шума [дБ(А)] | 66 |
| Класс изоляции | F |
- Описание
Корпус Корпус вентилятора изготовлен из качественного пластика, оснащен монтажным кронштейном. Рабочее колесо Диагональное рабочее колесо со статором обеспечивает большой объем воздушного потока и низкий уровень шума. Благодаря трехмерной конструкции лопастей крыльчатки достигается один из самых высоких показателей эффективности в своем классе. Двигатель Необслуживаемый двигатель переменного тока с шарикоподшипниками, защитой от влаги и перегрева с автоматическим перезапуском. Клеммная колодка Соединительный кабель проложен со стороны вентилятора. Установка Вентилятор можно установить в любом положении. Если вентилятор расположен в конце воздуховода, он должен быть оснащен защитной решеткой на свободном конце. Для предотвращения передачи вибраций на воздуховод при монтаже рекомендуется использовать гибкие соединения. Регулятор скорости Скорость вентилятора регулируется трехступенчатым переключателем скорости. - Дополнительная информация
Вес (кг] 2.
