Диаметральный вентилятор: Диаметральный вентилятор | Инженеришка.Ру | enginerishka.ru

Вентиляторы. Области применения, особенности выбора.

За время своего существования вентиляторы прошли путь от простой “обдувалки” до настоящих агрегатов для нагнетания воздуха в системах принудительной приточно-вытяжной и местной вентиляции зданий и помещений; они применяются  для обдува нагревательных или охлаждающих элементов в устройствах обогрева и кондиционирования воздуха, а также для обдува радиаторов охлаждения различных устройств. Вентиляция стала не просто условием для качественного производства, но стала необходимым стандартом во многих отраслях экономики. В общем, вентиляторы применяются везде, где требуется перемещение воздуха или газов.



Вентиляторы могут использоваться как самостоятельно, так и в составе вентиляторного агрегата или вентиляционной секции. В таких случаях вентилятор встроен в специальный корпус совместно с электродвигателем. Помимо этого, вентиляторы используются в кондиционерах, в воздушных завесах, в составе агрегатированных приточных установок, а также в воздухоочистителях, сплит-системах, фан-койлах, шкафных кондиционерах и других вентиляционных установках.

В системах кондиционирования и вентиляции применяются осевые, радиальные и диаметральные вентиляторы.

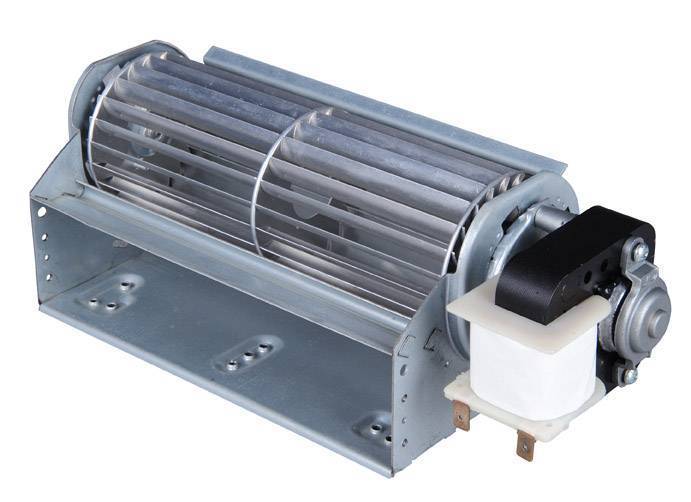

Диаметральный вентилятор, как правило, поставляется как составная часть оборудования (кондиционера, фанкойла и др.). Такие вентиляторы характеризуются конкретным расположением (компоновкой) внутри кондиционера или другого устройства, но и жесткой привязкой к определённой модели этого оборудования. Однако, в вентиляционных сетях диаметральные вентиляторы применяются крайне редко.



Осевые и радиальные вентиляторы используются как в определённых моделях оборудования (вентиляционных агрегатах, конденсаторных установках и пр.), так и в составе систем вентиляции и кондиционирования. Для систем кондиционирования конкретные модели вентиляторов подбираются расчетным методом.

Для уменьшения аэродинамических потерь, связанных с турбулизацией потока, при установке вентилятора в вентиляционную сеть рекомендуется предусмотреть прямые участки стабилизации воздушного потока с обеих сторон от вентилятора. При этом, минимальная длина стабилизирующего участка составляет 1,5 диаметра колеса вентилятора на участке всасывания и 3 диаметра колеса вентилятора на участке нагнетания.

Генерируемый шум, у любого вентилятора, увеличивается по мере возрастания окружной скорости вращения рабочего колеса, поэтому при одном и том же числе оборотов больший шум исходит от вентиляторов больших размеров. Помимо этого, шум у одного и того же вентилятора увеличивается при уменьшении его КПД.

Уменьшить шум вентиляторных установок можно при помощи изменений непосредственно в самой установке и с помощью предотвращения его распространения в окружающее пространство. Снизить уровень шума самого вентилятора можно: уменьшив скорость вращения рабочего колеса, повысив КПД вентилятора, улучшив аэродинамические характеристики подводящих и отводящих воздуховодов. Для того, чтобы уменьшить шум в сети воздуховодов, необходимо устанавливать шумоглушители, или же, можно обойтись облицовкой звукоизоляционными материалами корпусов вентиляторов.

Для этих целей также служат специальные звукоизоляционные кожухи, в которые устанавливаются вентиляторы.



Тип вентилятора, его мощность и размер, подбирают исходя из объема перемещаемых воздушных масс, места установки, назначения, уровня шума расчетным методом. Существуют вентиляторы крышные, канальные, судовые и взрывозащищенные. Особняком стоят вентиляторы для охлаждения электроаппаратуры и переносные модели.

Другие типы вентиляторов | Насосы и вентиляторы

Модернизированным вариантом радиального вентилятора является прямоточный вентилятор (см. рис. 1.9)*, в котором поток с лопастного рабочего колеса направляется в спиральный корпус не радиально, а по диагонали в кольцевой корпус с осевым выпуском. Эти вентиляторы особенно целесообразны в установках с ограниченными по радиусу габаритами.

В радиальных смерчевых вентиляторах (см. рис. 1.10), которые успешно можно применять в качестве пылевых без опасения механического повреждения пылевых примесей и самого лопастного рабочего колеса, последнее располагают в нише задней стенки спирального корпуса. При вращении колеса перед ним возникает интенсивное круговое (смерчеобразное) движение воздуха, благодаря чему примеси проходят, минуя колесо.

К радиальным следует также отнести дисковый вентилятор (см. рис. 1.11), в котором рабочее колесо представляет собой пакет дисков-колец, расположенных на небольшом расстоянии друг от друга. Эти вентиляторы хотя имеют малый КПД и развивают незначительные давления, но при работе мало шумят и могут быть использованы в кондиционерах и в некоторых других случаях, когда шум недопустим.

В вихревом вентиляторе (см. рис. 1.6) так же, как и в вихревом насосе, рабочим колесом является ротор с выступающими радиально лопастями, расположенный в цилиндрическом корпусе с всасывающим и нагнетательным патрубками.

Вихревой вентилятор при относительно малой подаче создает высокие давления, работая реверсивно и сравнительно бесшумно. КПД у него невысок, конструкция достаточно сложна.

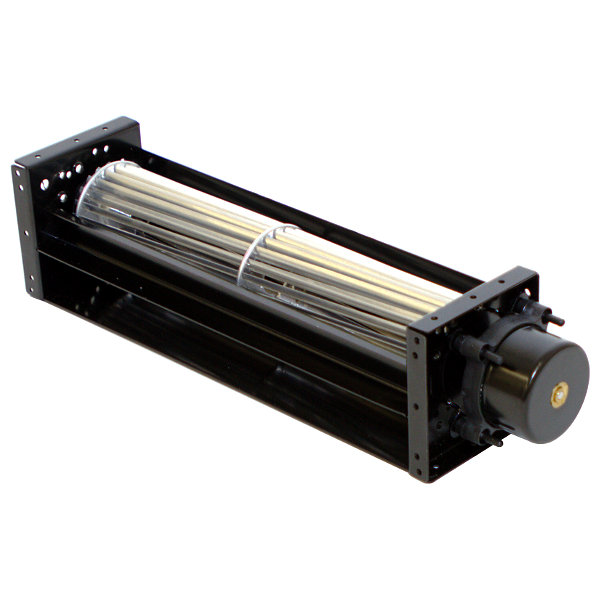

С использованием лопастного рабочего колёса с короткими и загнутыми вперед лопастями, но не на радиальном принципе работает диаметральный вентилятор (см.

рис. 1.12). При вращении колеса, частично заключенного в отводообразном корпусе, образуется вихревое несимметричное поле, вызывающее движение воздуха по диаметру (устойчивости этого движения может способствовать расположенный внутри колеса направляющий аппарат).

VI.40. Диаметральный вентилятор ЦАГИ типа Д24-43 с направляющим аппаратом

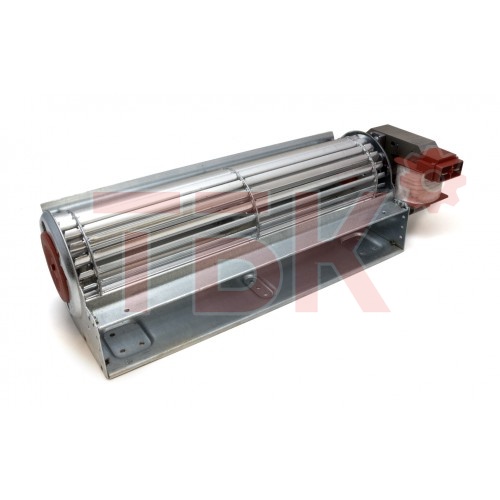

При этом поток двукратно проходит через вращающуюся решетку колеса. Благодаря простоте конструкции и возможности обеспечения значительных осевых размеров колес диаметральные вентиляторы могут иметь большую производительность, а вследствие двукратного воздействия лопастей колеса они развивают значительные давления. Поэтому такие вентиляторы успешно применяют для создания воздушных завес, обдува в электронно-вычислительных машинах,  в кондиционерах и т. п.

В ЦАГИ был разработан ряд конструкций диаметральных вентиляторов,  но серийно они пока не выпускаются (рис. VI.40).

Нужно учитывать, однако, что ввиду особенностей конструкций и происходящих аэродинамических процессов диаметральные вентиляторе, как и вихревые, прямоточные, смерчевые, дисковые и ранее описанные пылевые, имеют КПД, несколько пониженный по сравнению с обычными радиальными и осевыми.

VI.41. Крышные вентиляторы: 1 — радиальный; 2 — осевой

Вентиляторы любого типа, расположенные на вертикальной оси в коротком патрубке в отверстии через кровлю (рис. V.I.41), называют крышными. Такие вентиляторы предназначают прежде всего для вытяжной бессетевой вентиляции производственных помещений. Путем отключения части вентиляторов удобно регулировать воздухообмен. Кроме того, они не занимают полезной площади зданий, так как их размещают на кровле.

В 1936 г. автором был сконструирован, применен и описан крышный осевой вентилятор для вентиляции железнодорожных вагонов. В настоящее время область применения разнообразных конструктивных компоновок крышных, радиальных и осевых вентиляторов весьма обширна и организовано их серийное производство (см. приложение).

* Этот и несколько других рассмотренных здесь вентиляторов появились сравнительно недавно, не достигнуто пока еще их достаточное аэродинамическое и конструктивное совершенство, в связи с чем автор считает возможным ссылаться на их принципиальные схемы, помещенные в гл. I.

Источники питания постоянного тока | Diametral

Концепция лабораторных источников постоянного напряжения, проверенная годами, предназначена для питания электрических устройств постоянного тока в промышленности и образовании. Прочная металлическая конструкция, линейное регулирование и постоянство параметров определяют их использование даже в самых сложных задачах.

Характеристики лабораторных источников постоянного напряжения

• Управление отдельными выходами отдельными кнопками.
• Светодиодная сигнализация включения выходов и функциональных состояний.
• Прерывистая звуковая сигнализация об ограничении тока.
• Оптическая сигнализация ограничения тока с десятичной точкой на дисплее амперметра.
• Большие читаемые красные светодиодные дисплеи.
• «Грубая» и «точная» регулировка напряжения с помощью потенциометра.
• Автоматический вентилятор охлаждения.
• Прочный металлический корпус.
• Трансформатор, предназначенный для непрерывного питания нагрузки.

1x 0 ÷ 30 В / 4 А; 1x 5 В / 3 А

2x 0 ÷ 30 В / 4 А; 1x 5 В / 3 А

1x 0 ÷ 40 В / 3 А; 1x 5 В / 3 А

2x 0 ÷ 40 В / 3 А; 1x 5 В/ 3 A

1x 0 ÷ 30 В/ 10 A

1x 0 ÷ 40 В/ 10 A

1x 0 ÷ 30 В/ 20 A

1x 0 ÷ 30 В/ 40 A

P130R51D

1x 0 ÷ 30 В / 4 А; 1x 5 В / 3 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 30 В
Регулируемый ток	1 х 0,1 ÷ 4,0 А
Фиксированное напряжение	5 В
Фиксированный ток	3 А
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	160 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 164 х 282
Вес	ок. 6,8 кг
Гарантия	24 месяца

P230R51D

2x 0 ÷ 30 В / 4 А; 1x 5 В / 3 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	2 x 0 ÷ 30 В
Регулируемый ток	2 x 0,1 ÷ 4,0 А
Фиксированное напряжение	5 В
Фиксированный ток	3 А
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	4
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	ДА
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	320 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 244 х 282
Вес	ок. 10 кг
Гарантия	24 месяца

Л140Р51Д

1x 0 ÷ 40 В / 3 А; 1x 5 В / 3 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 40 В
Регулируемый ток	1 х 0,1 ÷ 3,0 А
Фиксированное напряжение	5 В
Фиксированный ток	3 А
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	160 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 164 х 282
Вес	ок. 6,8 кг
Гарантия	24 месяца

Л240Р51Д

2x 0 ÷ 40 В / 3 А; 1x 5 В / 3 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	2 x 0 ÷ 40 В
Регулируемый ток	2 x 0,1 ÷ 3,0 А
Фиксированное напряжение	5 В
Фиксированный ток	3 А
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	4
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	ДА
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	320 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 244 х 282
Вес	ок. 10 кг
Гарантия	24 месяца

В130Р50Д

1x 0 ÷ 30 В / 10 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 30 В
Регулируемый ток	1 х 0,1 ÷ 10,0 А
Фиксированное напряжение	–
Фиксированный ток	–
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	320 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 244 х 282
Вес	ок. 9,8 кг
Гарантия	24 месяца

В140Р50Д

1x 0 ÷ 40 В / 10 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 40 В
Регулируемый ток	1 х 0,1 ÷ 10,0 А
Фиксированное напряжение	–
Фиксированный ток	–
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	470 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 244 х 282
Вес	ок. 10,3 кг
Гарантия	24 месяца

К130Р50Д

1x 0 ÷ 30 В / 20 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 30 В
Регулируемый ток	1 х 0,1 ÷ 20,0 А
Фиксированное напряжение	–
Фиксированный ток	–
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Плавкий предохранитель охладителя	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	620 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	172 х 360 х 282
Вес	ок. 19 кг
Гарантия	24 месяца

М130Р50Д

1x 0 ÷ 30 В / 40 А

Технические параметры

Напряжение сети	230 В / 50 Гц
Регулируемое напряжение	1 х 0 ÷ 30 В
Регулируемый ток	1 х 0,2 ÷ 40,0 А
Фиксированное напряжение	–
Фиксированный ток	–
Пульсация типичная	< 2 мВ
Максимальная пульсация	10 мВ
Стабильность напряжения при изменении сети +6/-10%	ок. 0,05%
Стабильность тока при смене сети +6/-10%	ок. 0,05%
Тип измерительных приборов	888 Светодиод
Количество измерительных приборов	2
Класс точности измерения	2
Соединение регулируемых источников в симметричный источник	НЕТ
Электронный радиаторный термостат с вентилятором	ДА
Плавкий предохранитель охладителя	ДА
Память состояния выхода перед выключением	ДА
Общая потребляемая мощность	620 Вт
Цвет	черный
Размеры в мм (в, ш, г – прибл.)	322 х 360 х 282
Вес	ок. 26 кг
Гарантия	24 месяца

Подробнее

Выходы источников активируются после включения лабораторного источника и после выполнения теста. Таким образом, подключенные устройства защищены от возможных пиков напряжения, возникающих во время запуска.

Каждый выход лабораторного источника управляется отдельной кнопкой. Отдельные выходы можно включать/выключать независимо от состояния других выходов. Включение выходов сигнализируется отдельными светодиодами над отдельными выходами (только для источников с двойным выходом).

В момент, когда выходной ток регулируемых источников начинает ограничиваться, это состояние сигнализируется прерывистым сигналом предупреждения об ограничении тока. Громкость звуковой сигнализации можно отрегулировать или отключить для текущего режима источника.

В момент, когда выходной ток регулируемых источников начинает ограничиваться, это состояние сигнализируется миганием десятичной точки на соответствующем амперметре.

Перед выключением лабораторного источника состояния отдельных выходов и подключение выходов сохраняются во внутренней памяти лабораторного источника. При повторном включении питания выходы сбрасываются в состояние до отключения питания. Эту функцию можно отключить.

Охладители силовых элементов охлаждаются вентилятором с электронным управлением при высокой нагрузке.

Громкость регулируется кнопками плюс и минус.

Для всех лабораторных источников звуковую индикацию можно просто отключить.

Типичная пульсация и реакция на изменение нагрузки
