Диэлектрическая вставка (муфта) для газа: для чего нужна?

Главная » Инженерные системы » Отопление » Оборудование для отопления

Опубликовано: Рубрика: Оборудование для отопленияАвтор: Andrey Ku

Диэлектрическая муфта – это фитинг-отсекатель, который защищает «мозги» потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.

Блуждающий ток – откуда он берется в газопроводе

Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.

Защита от блуждающего тока

Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале.

И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.

Что случится, если в системе нет фитинга-отсекателя

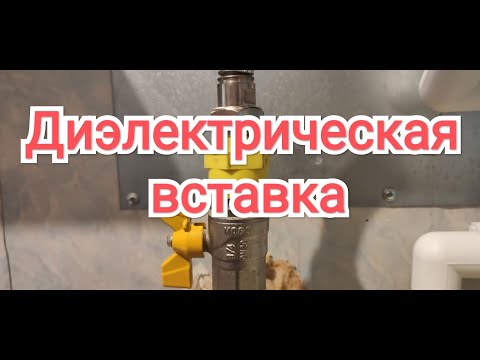

Для отсекания блуждающих токов в трубопроводах используют специальную диэлектрическую вставку. Она врезается на участке между краном и подводкой к газопотребляющему прибору. Или на участке между редуктором и газовым счетчиком. Что случится, если такой вставки не будет? Поверьте, ничего хорошего. Во-первых, ваша или соседская плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник такового. В итоге возникает риск потери их работоспособности, вследствие поражения «умной» начинки, собранной на основе капризных чипов, реагирующих даже на незначительные скачки напряжения.

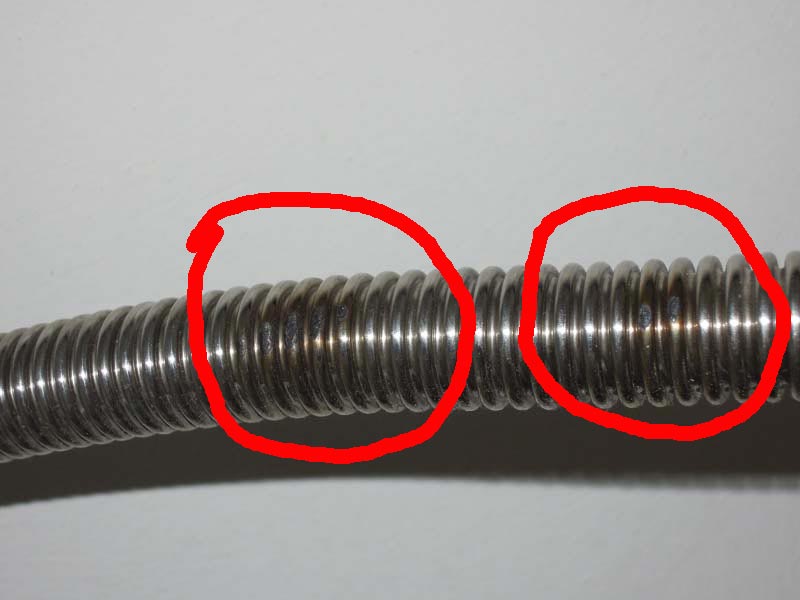

Во-вторых, в трубопроводе может возникнуть искра – источник пожара. Причем случаи самовозгорания подводки встречаются не так уж и редко. И если этот факт не будет обнаружен вовремя, дело может кончиться большой катастрофой. Детонация газо-воздушной смеси может разрушить даже многоквартирный дом. В-третьих, пользователя может ударить электрическим током. Если потенциал блуждающего заряда будет значительным, а это случается во время грозы или аварии в электросети, то речь может идти не о неприятном «укусе», а о полноценной травме с трудно прогнозируемыми последствиями.

Поэтому в своде правил СП 42-101-2003, регламентирующих строительство газораспределительных систем, есть особый пункт (6.4), оговаривающий обязательное наличие диэлектрической вставки, применяемой даже в трубопроводах из полиэтилена. А современная промышленность выпускает несколько видов подобных отсекателей.

Разновидности диэлектрических отсекателей – муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем принято делить на две группы, в которые входят:

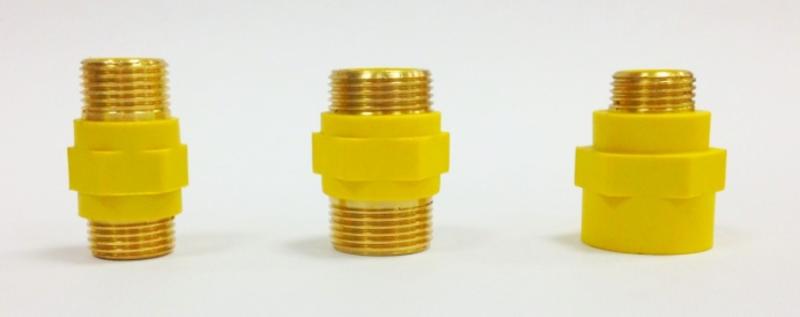

  • Муфты диэлектрические (МД) – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим голубое топливо прибором.
  • Втулки диэлектрические (ВД) – не проводящие ток вкладыши, устанавливаемые в месте разборного сопряжения элементов газопровода.

В свою очередь номенклатура муфт делится на четыре типоразмера, исходя из диаметров резьбовой части: ½, ¾, 1, 1 ¼. Подобный набор позволяет охватить все разновидности трубопроводной арматуры, используемой в газопроводах, поскольку диаметры менее ½ дюйма и более дюйма с четвертью в таких системах не применяются. Кроме того, номенклатуру муфт можно разделить по конструкционным особенностям этого фитинга, выделив три группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого фитинга может быть нарезана как снаружи, так и внутри торцевой части.

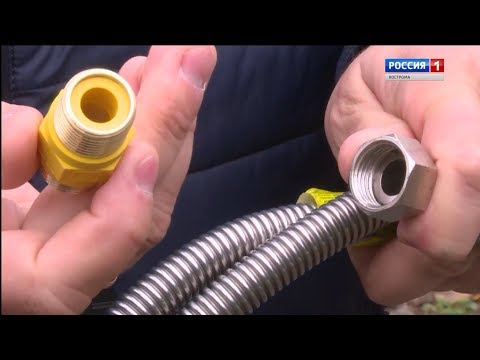

Диэлектрические муфты обязательны для шлангов газовых приборов

Номенклатура диэлектрических втулок делится только, исходя из их геометрических размеров – по диаметру вкладыша. В этом случае мы имеем дело с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки обладают одинаковым запасом прочности. Рабочее давление той и другой разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а предельное – 50 МПа (493 атмосферы). В качестве диэлектрика в том и другом случае используется практически негорючий полимер – полиамид, обладающий колоссальным сопротивлением (около 5 миллионов Ом).

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

  • Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке.
    При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
  • Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
  • Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
  • Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
  • Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

В случае обнаружения мыльных пузырей на стыках нужно перекрыть вентиль подачи газа и аккуратно подтянуть муфту или гайку подвода. Если это не помогло, по вам придется разобрать все соединение и добавить несколько витков ФУМ на торцы муфты.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар. А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Понравилась статья? Поделиться с друзьями:

Диэлектрические вставки для газа: основное предназначение

  • Главная
  • Статьи и публикации
  • Диэлектрические вставки для газа: основное предназначение

10 Января 2022

При использовании газовых приборов, особенно в промышленных масштабах важно дополнительно оснащать системы специальными фитинг-отсекателями (диэлектрическая вставка), которые обеспечивают защиту от негативного воздействия блуждающих токов. Узел выгодно отличается высокой эффективностью, которая была доказана на практике.

Однако в быту подобные приспособления используются редко, причин тому существует огромное количество, но чаще всего пользователи просто не знают относительно существования подобного элемента.

Что может случиться, в случае если отсутствует вставка

Итак, основное назначение вставки отсекание блуждающего тока. Устанавливается диэлектрическая вставка для газа на участке между подводкой к прибору и краном подачи или что эффективнее между газовым счетчиком и редуктором. Ее наличие является обязательным, по крайней мере, с соображений собственной безопасности. При ее отсутствии может случиться следующее:

  • Используемое газовое оборудование (колонка, котел, варочная плита) могут прийти в негодность по причине воздействия на них блуждающих токов. Поражается электроника, в результате технику восстановить не получится или это обойдется достаточно дорого.
  • В трубопроводе может возникнуть искра, что станет причиной пожара или даже взрыва. Стоит отметить, что возгорание проводки по рассматриваемой причине явление не редкое. Если ситуацию своевременно не устранить, то последствия могут быть самыми страшными.
  • При отсутствии подобного приспособления не исключается вероятность поражения током, конечно подобное происходит редко, и может происходить при резком скачке напряжения или во время грозы. При этом удар током будет ощутимым со сложно прогнозируемыми последствиями.
  • Поэтому не стоит сомневаться в важности подобного приспособления. В нашем магазине, вам будет предложена диэлектрическая вставка для газовой плиты, а также колонки, котла отопления или иного оборудования, которое работает от природного газа, который поставляется по центральной магистрали.

    Как выполняется установка диэлектрической вставки

    Установка должна производиться сотрудниками специализированных служб с учетом определенных правил и требований. Устанавливается вставка диэлектрическая для газа следующим образом:

    • Перекрываем подачу газа на оборудование, при этом горелки следует оставить открытыми;
    • Аккуратно используя газовый ключ, скручиваем гайку подвода, которая соединяет патрубок оборудования с запорным узлом;
    • На освободившиеся торцы накладываем несколько слоев полимерного уплотнителя, после чего муфта руками вкручивается в вентиль газопровода. Теперь берем два ключа и одним удерживаем вентиль, а вторым до упора вкручиваем муфту. Прикладывать максимальное усилие не нужно, это может привести к деформации вентиля, в результате появится утечка газа;
    • Теперь на свободный торец муфты навинчивается гайка подвода, все должно затягиваться до момента первого усилия. При этом обязательно нужно удерживать неподвижно узел;
    • Заключительный этап предусматривает первый запуск, в рамках которого проверяе6тся герметичность всех соединений. В данном случае нужно убедиться в отсутствии утечки. Все что потребуется сделать это место стыка тщательно обработать мыльным раствором.

    Сегодня купить диэлектрическую вставку для газа не составит сложностей, поскольку предлагаются самые различные варианты их исполнения. На сайте нашей компании предлагается недорого продукция максимального качества ее использование гарантирует безопасность и надежность использования газового оборудования в вашем доме или квартире. Если потребуется, сотрудники проконсультируют и помогут с оформлением заказа.

    Вернуться ко всем статьям

    Что такое диэлектрический союз?

    Перейти к содержимому

    Предыдущий Следующий

    Что такое Диэлектрический союз?

    Диэлектрическое соединение

    Гальваническая коррозия

    В доме много сантехники, которые обычно соединяются друг с другом разными трубами; например, установить барную раковину или, возможно, добавить дополнительный нагрудник для выпускного шланга, в эту категорию попадают даже соединения с водонагревателем. Сантехнические работы часто требуют соединения одного куска металла с другим. Это стало возможным благодаря использованию соответствующих типов соединений и союзов. Понимание правильных частей и того, как их использовать, может действительно иметь значение. Когда два разных металла соприкасаются друг с другом, начинается электролитическая реакция, где электролитом служит вода. В результате металлы начинают ржаветь. Этот уникальный процесс называется гальванической коррозией.

    Чтобы этого не произошло, используется уникальный адаптер для разделения двух металлов с помощью прокладки из эластомерной резины между разнородными металлами. Этот специальный фитинг называется диэлектрическим соединением . Например, при соединении медной трубы с трубопроводом из оцинкованного железа устанавливается диэлектрическое соединение для соединения двух различных металлических трубопроводов. Однако есть еще одна альтернатива диэлектрическому соединению — латунный ниппель или латунный фитинг, который также сертифицирован как фитинг из медного сплава и соответствует строительным нормам. Итак, следует ли использовать диэлектрическую муфту или латунный фитинг для соединения двух разных металлических трубопроводов? Давайте посмотрим, чем они отличаются по своим свойствам и производительности.

    Так что же такое диэлектрический союз?
    Диэлектрическая муфта представляет собой специальный переходник или фитинг, используемый в системах трубопроводов из различных металлов для изоляции соединения разнородных металлов. Например, при соединении медного трубопровода с трубой из оцинкованного железа между ними устанавливается диэлектрическое соединение, чтобы скрепить вместе два разных металлических трубопровода. Эластомерная резиновая прокладка герметизирует соединение, чтобы предотвратить любую утечку воды, а пластиковый композитный материал изолирует соединение медной трубки с шестигранной гайкой на диэлектрическом соединении. Различные металлы начинают подвергаться коррозии, когда их можно обнаружить в контакте друг с другом. Небольшое количество кислоты в воде запускает электролитическую реакцию между двумя металлами, заставляя электроны от одного металла течь к другому. В конечном итоге это приводит к гальванической коррозии. Чтобы этого не произошло, для соединения с двумя разнородными металлическими трубами используется диэлектрический штуцер.

    Латунный фитинг

    Когда можно использовать латунные фитинги
    Латунные фитинги и ниппели также часто используются в качестве отличной альтернативы диэлектрическим соединениям для сантехники. Когда оцинкованная вода подвергается воздействию воды определенного качества, образуется ржавчина, и для предотвращения коррозии часто используются фитинги из латуни. И диэлектрические соединения, и латунь одобрены для использования во всех водопроводных системах, однако латунь используется там, где существует плохое качество воды, а оцинкованные материалы имеют высокие шансы износа. Латунь — это ковкий сплав меди и цинка, который использовался на протяжении столетий. Латунные фитинги изготавливаются в соответствии со стандартами IPS и NPT и очень хорошо совместимы с резьбовыми переходниками, изготовленными из других металлов и композитов.

    South End Plumbing специализируется на устранении всех протечек в сантехнике, поэтому помните, что мы на расстоянии одного клика. Мы также специализируемся на обнаружении утечек — позвоните нам! South End Plumbing — одна из немногих компаний, которая предоставит вам бесплатную оценку. Позвоните нам по телефону 704-919-1722 или заполните онлайн-форму, чтобы запланировать посещение.
