Диэлектрическая муфта для газа для чего нужна: виды газовых муфт и правила их монтажа

alexxlab
22.08.1973
Комментарии: 0

Содержание

виды газовых муфт и правила их монтажа

Подключение газовых приборов, сопряженных с электропитанием, происходит с учетом трех критериев: надежности, безопасности для пользователей и оборудования, длительного срока эксплуатации. Чтобы газовые водонагреватели, котлы, конвекторы или плиты работали без перебоев, применяется диэлектрическая вставка для газа – небольшой полимерный изолятор, монтируемый в трубу.

Если вы решили самостоятельно подключить газовое оборудование, рекомендуем установить и диэлектрик. Для чего он нужен, на какие виды делится и как происходит его монтаж, вы можете узнать из этой статьи.

Содержание статьи:

Назначение электроизолирующей вставки
Виды диэлектрических отсекателей
- Вариант #1 – втулки
- Вариант #2 – муфты
Порядок установки диэлектрика на газ
Выводы и полезное видео по теме

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Основная функция диэлектрика – защита техники от блуждающих токов, которые могут возникнуть в газопроводе по различным причинам. Так ли опасен блуждающий ток и есть ли какие-либо способы предотвратить его появление?

Он возникает в земле в момент, когда происходит авария на силовых магистралях, железной дороге, трамвайных путях. Из-за разницы в характеристиках проводников – земли и металлических конструкций газовых линий, ток передается газовой системе.

Там, где проходят магистрали природного газа, многоквартирные дома традиционно оборудуют газовыми плитами. При неправильной установке колонки или плиты блуждающий ток может проникнуть в любую квартиру многоэтажки

Опасность могут представлять и действия неграмотных соседей, которые не спешат заменить неисправную электропроводку или просто заземляют электроприборы на трубы или батареи.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Чтобы сохранить свое здоровье и предусмотреть любые риски, и пользуются диэлектрической муфтой на газовую трубу.

Одно из преимуществ диэлектрика – простой монтаж. Установку изолятора можно выполнить собственноручно, но проверку герметичности стыков и контроль проводят сотрудники газовой службы

Сейчас врезка диэлектрической вставки в трубу стала обязательной для всех, кто устанавливает в доме или квартире газовую технику, при этом функции и характеристики оборудования значения не имеют.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для или втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Но их монтируют там, где есть фланцевые соединения и используются болты. Проще говоря, втулки применяют для электроизоляции фланцевых крепежных элементов.

По внешнему виду втулки для газового оборудования можно спутать с другими изоляторами – для различной техники: радиоуправляемых автомоделей, сельскохозяйственных машин, рулевых колонок автомобилей и прочего

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

морозостойкость – выдерживают низкие температуры до -60 °С;
эластичность и высокая степень примыкания к металлическим элементам;
бензо- и маслостойкость при температурах до +120 °С;
способность выдерживать многократные знакопеременные нагрузки.

Изделия маркируются по диаметру в мм, например, от М 8 до М 24. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах. Там же можно уточнить высоту буртика и длину втулок.

Вариант #2 – муфты

Универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом, поэтому зачастую монтажниками так и называются – муфты.

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на , от оборудования.

Современные газовые котлы оснащены электроникой, которая работает от электропитания. Воздействие блуждающих токов способно моментально вывести «мозги» котла из строя, последствием чего будет дорогостоящий ремонт

Вставки изготавливают в заводских условиях согласно ГОСТ или ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: изоляционного полимера и металла для резьбовых патрубков. Полимерный материал соответствует требованиям ГОСТ 28157-89.

Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

На поверхность изоляционного элемента также наносят название торговой марки и диаметр. Для бытового использования выпускают диэлектрики 1/2″, 3/4″ — DN15, DN20 соответственно

Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:

пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между и гибкой подводкой.

Способ присоединения – резьбовой, производится накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.

Образец крана с изолирующей муфтой. Комбинация из изделий одного производителя упрощает монтаж диэлектрика, делает его более быстрым. Устройство устанавливают на конце трубы, перед подключением шланга, ведущего к плите или котлу

Перед покупкой диэлектрика необходимо уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам. Иногда шланги для подключения продаются вместе с оборудованием, поэтому не забудьте проверить комплектацию.

Изолятор для газа устанавливается надолго и не требует обслуживания, но постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно.

Порядок установки диэлектрика на газ

Перед любыми работами с газовым оборудованием или магистралями необходимо перекрыть кран, чтобы пресечь поступление топлива и обеспечить безопасность. Если до этого плита, колонка или котел использовались, нужно горелки оставить в рабочем состоянии, чтобы остатки газа выгорели.

Затем действуем по порядку:

Если гибкая подводка уже присоединена к трубе, с помощью ключа аккуратно скручиваем гайку. Давно установленный крепеж нередко «прикипает», поэтому для уверенности можно использовать два ключа.
На освободившийся торец трубы наматываем уплотнитель – фум-ленту и осторожно затягиваем соединение сначала рукой, а затем и ключом. Завинчиваем муфту или «бочонок» до предела, стараясь не сбить резьбу и не деформировать корпус диэлектрика.
Таким же способом на второй конец навинчиваем гайку гибкой подводки.
Производим диагностику соединения безопасным способом.

Мыльный раствор для поверки герметичности соединений используют не только пользователи газового оборудования, но и работники Горгаза. Диагностика проходит просто: мыльную пену помазком или кисточкой наносят на места стыков и наблюдают, что произойдет.

Появление пузырьков, даже мелких, свидетельствует об отсутствии герметичности – муфту придется подтянуть. Если пузырьков нет — установка выполнена правильно и можно смело пользоваться оборудованием.

Запрещено для проверки утечки газа использовать открытое пламя – спички или зажигалки.

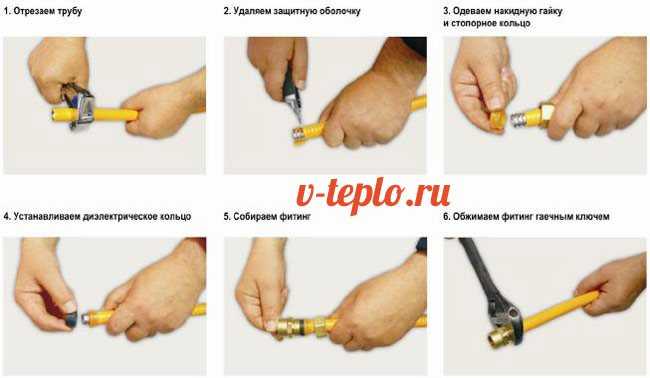

Пошаговый инструктаж:

Галерея изображений

Фото из

Шаг #1 – выбор диэлектрической вставки

Шаг #2 – подготовка места для установки

Шаг #3 – присоединение муфты к трубе

Шаг #4 – соединение диэлектрика с подводкой

Напоминаем, что использовать газовую технику до прихода сотрудника газовой службы нельзя. Он должен произвести поверку, зафиксировать факт установки диэлектрика и дать разрешение на эксплуатацию подключенного оборудования.

И в дальнейшем все мероприятия по подключению, замене, ремонту газовой техники проводите совместно с представителями обслуживающей организации.

Выводы и полезное видео по теме

Как на практике происходит монтаж диэлектрика в кран:

Последовательность соединения колонки с газопроводом:

Сейчас вы знаете, как правильно и быстро можно установить диэлектрическую вставку для газа на трубу. Процедуру монтажа можно произвести самостоятельно или силами специалиста – в любом случае результатом будет ваша безопасность и исправность домашнего газового оборудования. Если у вас до сих пор диэлектрика нет, рекомендуем его установить, а заодно и поменять газовый шланг, срок эксплуатации которого ограничен.

Если приходилось сталкиваться с установкой диэлектрика на газовую трубу, пожалуйста, поделитесь опытом с посетителями нашего сайта. Оставляйте свои комментарии, задавайте вопросы специалистам и участвуйте в обсуждении материала. Блок для связи расположен под статьей.

Диэлектрическая вставка (муфта) для газа: для чего нужна?

Главная » Инженерные системы » Отопление » Оборудование для отопления

Опубликовано: 05. 04.2017Рубрика: Оборудование для отопленияАвтор: Andrey Ku

Диэлектрическая муфта – это фитинг-отсекатель, который защищает «мозги» потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.

Блуждающий ток – откуда он берется в газопроводе

Такие токи появляются в земле вследствие случайного пробоя бытовой или промышленной линии электропередач. Источником блуждающего напряжения может стать как контур заземления, так и электрифицированная железная дорога или трамвайная линия. В газопровод такой ток попадает вследствие разницы между удельным сопротивлением земли и металлических частей подающей газ магистрали. Фактически все сброшенное в землю электричество уходит не в грунт (у него слишком большое сопротивление), а в неизолированные кабели или металлоконструкции. А поскольку большая часть магистральных и бытовых газопроводов сделана из металла, то появление в системе блуждающего тока – это лишь вопрос времени.

Защита от блуждающего тока

Источником блуждающего напряжения в бытовом газопроводе может стать магистральная труба. Для защиты газоподающего трубопровода от коррозии магистраль нагружают электрическим потенциалом незначительной силы, который подавляет естественный процесс электрохимического расщепления в конструкционном материале. И если в общем изоляторе, отделяющем магистраль от бытовой ветви, случится пробой диэлектрической вставки для газа, то полезный защитный потенциал превратится в нежелательный блуждающий ток.

Кроме того, блуждающее напряжение может появиться во внутренней линии газоснабжения, вследствие некачественного заземления циркуляционного насоса или других электроприборов, контактирующих с разводкой системы отопления или домашней ветвью газопровода. Еще одной причиной появления таких токов может стать ошибка при установке котла, колонки или газовой плиты, подключаемой к электросети. Как видите, блуждающий ток – это не миф, а реально существующая проблема. И попавшая под его действие металлоконструкция превращается в серьезную угрозу для безопасности всех жильцов дома, подключенного к газопроводу.

Что случится, если в системе нет фитинга-отсекателя

Для отсекания блуждающих токов в трубопроводах используют специальную диэлектрическую вставку. Она врезается на участке между краном и подводкой к газопотребляющему прибору. Или на участке между редуктором и газовым счетчиком. Что случится, если такой вставки не будет? Поверьте, ничего хорошего. Во-первых, ваша или соседская плита, колонка или котел могут пострадать от блуждающего тока или превратиться в источник такового. В итоге возникает риск потери их работоспособности, вследствие поражения «умной» начинки, собранной на основе капризных чипов, реагирующих даже на незначительные скачки напряжения.

Во-вторых, в трубопроводе может возникнуть искра – источник пожара. Причем случаи самовозгорания подводки встречаются не так уж и редко. И если этот факт не будет обнаружен вовремя, дело может кончиться большой катастрофой. Детонация газо-воздушной смеси может разрушить даже многоквартирный дом. В-третьих, пользователя может ударить электрическим током. Если потенциал блуждающего заряда будет значительным, а это случается во время грозы или аварии в электросети, то речь может идти не о неприятном «укусе», а о полноценной травме с трудно прогнозируемыми последствиями.

Поэтому в своде правил СП 42-101-2003, регламентирующих строительство газораспределительных систем, есть особый пункт (6.4), оговаривающий обязательное наличие диэлектрической вставки, применяемой даже в трубопроводах из полиэтилена. А современная промышленность выпускает несколько видов подобных отсекателей.

Разновидности диэлектрических отсекателей – муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем принято делить на две группы, в которые входят:

Муфты диэлектрические (МД) – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим голубое топливо прибором.
Втулки диэлектрические (ВД) – не проводящие ток вкладыши, устанавливаемые в месте разборного сопряжения элементов газопровода.

В свою очередь номенклатура муфт делится на четыре типоразмера, исходя из диаметров резьбовой части: ½, ¾, 1, 1 ¼. Подобный набор позволяет охватить все разновидности трубопроводной арматуры, используемой в газопроводах, поскольку диаметры менее ½ дюйма и более дюйма с четвертью в таких системах не применяются. Кроме того, номенклатуру муфт можно разделить по конструкционным особенностям этого фитинга, выделив три группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого фитинга может быть нарезана как снаружи, так и внутри торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Номенклатура диэлектрических втулок делится только, исходя из их геометрических размеров – по диаметру вкладыша. В этом случае мы имеем дело с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки обладают одинаковым запасом прочности. Рабочее давление той и другой разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а предельное – 50 МПа (493 атмосферы). В качестве диэлектрика в том и другом случае используется практически негорючий полимер – полиамид, обладающий колоссальным сопротивлением (около 5 миллионов Ом).

Как установить муфту – действуем внимательно

Пункт 6.4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.

Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

В случае обнаружения мыльных пузырей на стыках нужно перекрыть вентиль подачи газа и аккуратно подтянуть муфту или гайку подвода. Если это не помогло, по вам придется разобрать все соединение и добавить несколько витков ФУМ на торцы муфты.

Внимание: использование спичек или зажигалок вместо мыльной пены при тестировании герметичности стыков категорически запрещается. Вы можете не успеть среагировать и перекрыть газ, спровоцировав серьезный пожар. А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Понравилась статья? Поделиться с друзьями:

виды газовых муфт и правила их монтажа

Содержание

Назначение электроизолирующей вставки

Как установить муфту – действуем внимательно
Виды диэлектрических вставок для газа
Изолирующие муфты
Диэлектрические втулки
Выбор подводки и муфты
Зачем нужна диэлектрическая муфта для газа и как ее установить?
Разновидности диэлектрических отсекателей – муфты и втулки
Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2. ГБО 4
Основные правила безопасной эксплуатации гибкой подводки для газа
Виды диэлектрических отсекателей
Вариант #1 – втулки
Вариант #2 – муфты
Правильная установка

Назначение электроизолирующей вставки

Сначала выясним, для чего нужна изолирующая диэлектрическая муфта для газа и как она работает.

Вот что произойдет, если блуждающие токи «доберутся» до вашего газового оборудования:

газовые приборы, большая часть деталей которых изготовлена из токопроводящих металлических деталей, приходят в негодность и сами становятся источниками опасности;
при возникновении случайной искры возникает риск возгорания, которое становится в тысячи раз опаснее в газовой среде. Пожар может спровоцировать взрыв, а для многоквартирного дома это настоящая катастрофа;
блуждающие токи, передающиеся бытовым приборам и трубам, во время грозы или аварии на электросетях могут стать причиной серьезной травмы для пользователя газового оборудования.

Монтаж изолирующих вставок регулируется законодательно – в пункте 6.4 СП 42-101-2003 говорится о том, что сразу после отсекающего крана следует установить диэлектрик, чтобы исключить присутствие в газопроводе токов утечки, уравнительных токов и замыкания на корпус. Правда, там есть оговорка – функцию изолирующей вставки может выполнять и гибкий рукав, не проводящий электроток.

Как установить муфту – действуем внимательно

Пункт 6. 4 свода правил СП 42-101-2003 указывает на то, что МД и ВД должны монтироваться между газораспределительным краном и потребляющим прибором, поэтому при монтаже диэлектрических отсекателей используется следующая последовательность действий:

Перекрываем вентиль на металлической трубе, подающей газ к плите, котлу или колонке. При этом горелки приборов лучше оставить открытыми, чтобы выгорел газ в подводе.
Удерживая первым разводным ключом корпус вентиля, аккуратно скручиваем вторым ключом гайку подвода – гибкого трубопровода (шланга), соединяющего запорный узел с патрубком газоприемника котла, плиты или колонки. Использование пары ключей в данном случае обязательно, поскольку гайка подвода может «прикипеть» к штуцеру или патрубку вентиля и передать ему крутящий момент, после чего в комнату хлынет газ, а перекрыть его подачу можно будет только вентилем уличного редуктора.
Навинчиваем на свободные торцы муфты ФУМ (полимерный уплотнитель) и вкручиваем ее в вентиль газопровода руками. Далее берем те же два ключа и, придерживая корпус вентиля, ввинчиваем муфту до упора. Постарайтесь не переусердствовать на этом этапе, поскольку излишнее усилие приведет к деформации корпуса вентиля и утечке газа.
Навинчиваем на свободный торец муфты гайку подвода к прибору, потребляющему газ, контролируя свое усилие и придерживая фитинг одним из разводных ключей.
Далее необходимо проверить герметичность полученного соединения. Для этого нужно приобрести помазок для бритья и, тщательно намылив его, обработать все стыки вентиля, муфты и подвода. После этого вы открываете вентиль и наблюдаете за пеной на стыках. Если вы не увидели пузыри – стыки закручены герметично, и ваш газопровод готов к безопасной эксплуатации.

А при сильной утечке вас может охватить паника – вид пылающего вентиля выводил из равновесия даже самых хладнокровных мастеров. Поэтому лучшим тестером на герметичность является мыльная пена.

Диэлектрическая муфта для газа обеспечивает безопасность в жилых помещениях, и сохраняет жизнь людям.

Оборудование, работающее на природном газе, подключено к источникам электроэнергии. Чтобы не произошло несчастного случая при попадании электрического тока на газопроводную сеть, следует смонтировать защитную вставку на газовых приборах.

Виды диэлектрических вставок для газа

Диэлектрик для газового шланга согласно товарной номенклатуре элементов к газораспределительным приборам разделяется на две стандартные категории. Это изолирующие краны, муфты, бочонки либо сгоны, а также стандартные втулки. Выбор конкретного типа зависит от условий монтажа и особенностей определенной системы.

Изолирующие муфты

Изолирующая муфта из материала диэлектрика

Муфты делят на три категории, которые отличаются друг от друга преимущественно резьбовым диаметром, его значение может составлять 15, 20 либо 25 мм. Разделение по этому критерию дает возможность монтировать вставки в любых трубопроводах, поскольку в российской системе газопроводов не применяются диаметры меньше 1/2 и больше 1/4. Подвиды вставок, так называемые бочонки, могут иметь внешнюю резьбу на обоих элементах либо внутреннюю и наружную на каждом.

Диэлектрические втулки

Такие вставки являются вкладышами, препятствующими прохождению электрического тока. Их ставят между трубами с газом и проводкой, диаметр таких элементов колеблется в пределах 8-27 мм, обе стороны дополнены резьбой изнутри. Втулки не уступают муфтам по уровню сопротивления и пределам прочности, детали могут выдерживать давление объемом до 493 атмосфер.

Выбор подводки и муфты

Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.

Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины — места утечки газа.

Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.

Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор — защита от прожига подводки, последующей утечки газа и неизбежного взрыва.

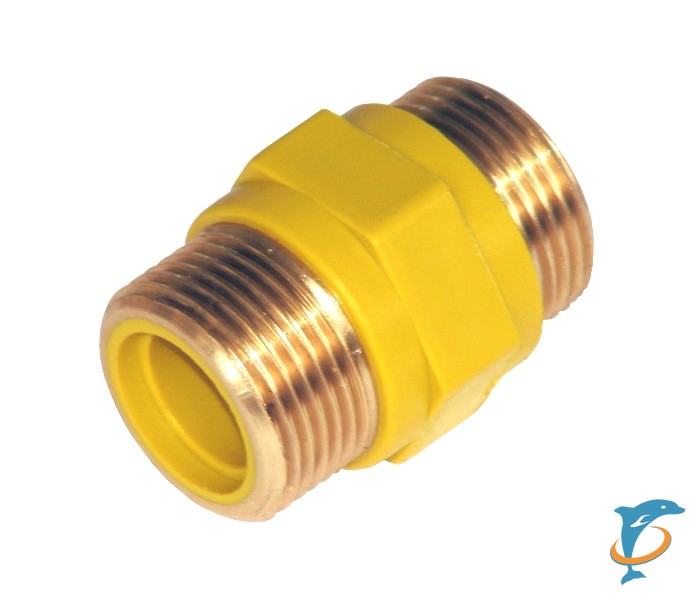

Вставка диэлектрическая
(или -неразъемное соединение, препятствующее распространению токов утечки. Диэлектрическая вставка также защищает электронные компоненты (например, блоки управления) и электрические цепи (например, систему электроподжига, подсветку) газопотребляющего оборудования от губительного воздействия блуждающих токов. Вставка устанавливается между газовым краном и газовой подводкой. Безусловно, от блуждающих токов может пострадать и газовый счётчик

И, что немаловажно, вставка изолирующая исключает возможное нагревание и даже искрение металлической подводки для газа в результате скапливания на ней электрического потенциала.
Причин возникновения блуждающих токов, или токов утечки, несколько. Главными из них являются:
-Повреждение изолятора на газовой магистрали

На стальные трубы магистральных газовых трубопроводов для предотвращения коррозии специально подаётся небольшой электрический потенциал, который должен гаситься на входе в многоквартирный дом или на выходе с газораспределительного узла в непосредственной близости от отвода к индивидуальному дому. Для этих целей используется специальная магистральная вставка диэлектрическая. В случае её разрушения либо отсутствия, электрический потенциал беспрепятственно проникает во внутридомовой и внутриквартирный газопроводы.
-Отсутствие электрического заземления, неисправность электропроводки и локальных электрических цепей. Современные приборы-потребители газа (газовые котлы и водонагреватели, плиты, духовые шкафы и т.п.) зачастую напичканы электроникой и локальными электрическими цепями. Это и электронные модули управления, и электроподжиг, и таймеры, и системы подсветки, и т.п. В случае отсутствия необходимого электрического заземления, равно как и при попадании электричества на металлический корпус оборудования по причине неисправности локальных электроцепей (так называемого пробоя на массу), такое оборудование само становится источником возникновения вредоносных токов.
-Незаконное заземление электрических приборов на газовые стальные трубы. Часто ваши соседи, поручившие работу по подключению тех или иных электроприборов «умельцам», пребывают в счастливом неведении относительно факта заземления их (соседских) электроприборов на газовую трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Присоединительные размеры изолирующей
вставки
: 1/2″, 3/4″;
Вариант исполнения: штуцер-штуцер;
Материал металлических частей: латунь CW614N по EN12165, аналог латуни сантехнической ЛС59-1 по ГОСТ 15527;
Диэлектрик: Полиамид по ГОСТ 14202-69 с категорией стойкости к горению ПВ-0 по ГОСТ 28157-89;
Номинальное давление PN=6 Bar (или около 6 атм). Для справки: согласно СНИП 2.04.08-87, во внутридомовых и внутриквартирных газопроводах нормальным считается давление газа до 0,03 атм;
Таблица перевода единиц давления доступна на нашем сайте .
Электрическое сопротивление: более 5 МОм при U=1000В;
Диапазон рабочих температур: от -60 до +100 град. по Цельсию.

Использование вставки изолирующей регламентировано Письмом МОСГАЗа №01-21/425 от 26.12.2008г: «…При подключении газовых плит на гибкую подводку предусмотреть вставку диэлектрическую.»

Вставка диэлектрическая:

Зачем нужна диэлектрическая муфта для газа и как ее установить?

Защита от блуждающего тока

источник

Разновидности диэлектрических отсекателей – муфты и втулки

Товарную номенклатуру отсекателей блуждающих токов для газораспределительных систем как правило делят на две группы, в которые входят:

Стоит ли устанавливать вариатор угла опережения зажигания? ГБО 2.

ГБО 4

Муфты диэлектрические (МД) – особенные соединители с резьбовыми торцами, устанавливаемые между газопроводом и потребляющим голубое горючее прибором.
Втулки диэлектрические (ВД) – не проводящие ток вкладыши, ставящиеся в месте разборного сопряжения компонентов газопровода.

Со своей стороны ассортимент муфт делится на 4-ре типоразмера, если исходить из диаметров резьбовой части: ?, ?, 1, 1 ?. Аналогичный комплект позволяет охватить все разновидности арматуры трубопроводной, применяемой в газопроводах, потому как диаметры менее ? дюйма и более дюйма с четвертью в подобных системах не используются. Более того, номенклатуру муфт можно поделить по особенностям конструкции этого соединителя, выделив 3 группы: МД резьба/резьба, МД резьба/гайка, МД гайка/гайка. Ведь резьба у этого соединителя может быть нарезана как с наружной стороны, так и в середине торцевой части.

Диэлектрические муфты обязательны для шлангов газовых приборов

Ассортимент диэлектрических втулок делится только, если исходить из их геометрических размеров – по диаметру вкладыша. В данном случае мы дело имеем с 11 типоразмерами и диаметрами от 8 до 27 миллиметров. При этом и муфты, и втулки владеют одинаковым прочностным запасом. Рабочее давление той и остальной разновидности отсекателей равно 0,6 МПа (около 6 атмосфер), а максимальное – 50 МПа (493 атмосферы). В качестве диэлектрика в обоих случаях применяется почти что негорючий полимерный материал – полиамид, обладающий большим сопротивлением (около 5 миллионов Ом).

Основные правила безопасной эксплуатации гибкой подводки для газа

Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка

Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.

Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.

Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг

Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается

После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:

Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран

Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь

Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.

Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.

Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.

источник

Виды диэлектрических отсекателей

В быту применяют два варианта диэлектриков для газового шланга или трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим, чем отличаются вставки и выберем лучшее решение для самостоятельного монтажа.

Вариант #1 – втулки

Сразу скажем, что для установки газовой плиты или монтажа колонки втулки вам не потребуются, так как они имеют немного другое предназначение. Задача та же самая – защитить от блуждающих токов.

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.

Технические характеристики газовых втулок:

морозостойкость – выдерживают низкие температуры до -60 °С;
эластичность и высокая степень примыкания к металлическим элементам;
бензо- и маслостойкость при температурах до +120 °С;
способность выдерживать многократные знакопеременные нагрузки.

Вариант #2 – муфты

Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.

По ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом, но в продаже можно найти изделия и с черной полиамидной частью.

пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.

Правильная установка

Установка диэлектрической вставки в трубу газа

Изолирующая муфта или вставка для газа должна вставляться между краном для газа и подводкой сильфонного либо другого типа. Ставить элемент необходимо с учетом требований безопасности, перед началом установки понадобится в обязательном порядке перекрыть кран и не открывать его, пока не проведут все необходимые действия по устранению возможных утечек. Монтаж должны проводить сотрудники газовой службы, имеющие соответствующую квалификацию и допуск к работам такого типа. Во время установки понадобится:

Подготовить пару разводных ключей, один из них предназначен для удерживания корпуса от вентиля, вторым нужно скрутить гайку от подводки, соединяющей трубку с прибором, работающим на газовом топливе.
Установить на торцы вставки уплотнитель любого типа, например, полимерный, затем поставить диэлектрик внутрь газопровода ручным способом.
Удерживая вентиль при помощи одного ключа, закрутить вторым муфту либо втулку до упора, в процессе установки нужно следить за тем, чтобы случайно не сорвать резьбовое покрытие и не повредить корпус элемента.
Прикрутить гайку от шланга сильфонного типа к другой части муфты, одновременно придерживая вставку разводным ключом, после максимально плотно стянуть соединительные части.

Когда диэлектрик стандартный газовый будет установлен, понадобится проверить участки стыковки на уровень герметичности. Для этой цели используют маленькую кисть или помазок, который тщательно намыливают. Мыльный раствор нужно нанести на каждый подвод, а также стык, затем медленно открыть кран для подачи газа. При наличии пены либо пузырьков кран перекрывают и заново осматривают участки стыков. Пользоваться газовым агрегатом возможно только после того, как в растворе перестанут образовываться пузырьки. Проверку герметичности ни в коем случае не выполняют с помощью спичек либо зажигалки, при наличии утечки огонь может стать причиной взрыва газа.

Подключение оборудования к газовой трубе с использованием диэлектрической вставки

Монтаж газовых агрегатов и дополнительных комплектующих проводится с особенной точностью, поскольку от правильности подсоединения деталей напрямую зависит безопасность жильцов строения. Шланги монтируются по принципу открытой установки, рукава не стоит прятать или прикрывать мебелью либо бытовой техникой, сам элемент, а также диэлектрическая втулка либо муфта для газа должны монтироваться с наружной части. Для подсоединения оборудования не применяют слишком длинные или укороченные шланги, поскольку из-за давления эта деталь может стать более короткой, помимо этого ее запрещено растягивать. Рукав может провисать после стыковки с трубой, но нельзя допускать его скруток и перегибов.

Устанавливая диэлектрический переходник для бытового газа, нужно отслеживать, чтобы на шланг не попадал пар или вода, способные провоцировать окисление металлических частей. Варочные поверхности ставят в стороне от труб газопровода, при наличии нетипичной резьбы в плитах и остальном оборудовании для подсоединения применяют переходники.

Диэлектрические соединения | Полиэтиленовая газовая труба и механические фитинги

Fairview используются для предотвращения ускоренной коррозии в системе трубопроводов из-за гальванических и блуждающих токов

ВАРИАНТЫ ПРОДУКТА

Часть	Описание

Часть	Описание
ПФ-ДУ-104-Е	3/4″ IPS
ПФ-ДУ-104-Н	1″ IPS

ресурсы

Характеристики
Монтаж
Гарантия
Каталог
