Линейные щелевые диффузоры из алюминия PLD
- для вытяжной или приточной вентиляции
- заслонка с регулируемым расходом воздуха в каждой щели
- подходит для холодного или горячего воздуха
- окрашены порошковой краской – RAL9016 цвет
Название бренда: ESEM
Щели | Параметр | Значение | ||||||||
1 | V, m3/h | 39 | 73 | 112 | 145 | 184 | 223 | 257 | 296 | 329 |
| 1 | Th, m | 0-1-2 | 1-2-5 | 2-4-6 | 3-5-7 | 4-6-8 | 5-6-9 | 5-7-10 | 6-7-10 | 6-8-11 |
| 1 | Tv, m | 1 | 2 | 4 | 4 | 5 | 5 | 5 | 6 | 6 |
| 1 | PS, Pa | 1 | 3. 6 | 8.1 | 14.5 | 22.6 | 32.5 | 44.2 | 57.9 | 73.2 |
| 1 | NC, dB | 13 | 20 | 26 | 30 | 34 | 37 | 40 | ||
| 2 | V, m3/h | 73 | 145 | 223 | 296 | 368 | 441 | 513 | 591 | 664 |
| 2 | Th, m | 0-1-4 | 2-4-7 | 4-5-9 | 5-7-10 | 6-8-12 | 7-9-13 | 8-10-14 | 9-10-15 | 9-11-16 |
| 2 | Tv, m | 2 | 3 | 5 | 6 | 7 | 7 | 8 | 9 | 9 |
| PS, Pa | 1 | 3. 6 | 8.1 | 14.5 | 22.6 | 32.5 | 44.2 | 57.9 | 73.2 | |
| 2 | NC, dB | 16 | 23 | 29 | 33 | 37 | 40 | 43 | ||
| 3 | V, m3/h | 112 | 223 | 329 | 441 | 552 | 664 | 776 | 882 | 993 |
| 3 | Th, m | 1-2-4 | 2-4-9 | 4-6-11 | 6-9-13 | 7-10-14 | 9-11-16 | 10-12-17 | 10-13-18 | 11-13-19 |
| 3 | Tv, m | 2 | 4 | 6 | 7 | 8 | 9 | 10 | 10 | 11 |
| 3 | PS, Pa | 1 | 3. 6 | 8.1 | 14.5 | 22.6 | 32.5 | 57.9 | 73.2 | |
| 3 | NC, dB | 18 | 25 | 30 | 35 | 39 | 42 | 45 | ||
| 4 | V, m3/h | 145 | 296 | 441 | 591 | 737 | 882 | 1032 | 1177 | 1328 |
| 4 | Th, m | 1-2-5 | 3-5-10 | 5-7-13 | 7-10-15 | 8-12-16 | 10-13-18 | 11-14-19 | 12-15-21 | 13-16-22 |
| 4 | Tv, m | 2 | 5 | 7 | 9 | 9 | 10 | 11 | 12 | 13 |
| 4 | PS, Pa | 1 | 3. 6 | 8.1 | 14.5 | 22.6 | 32.5 | 44.2 | 57.9 | 73.2 |
| 4 | NC, dB | 19 | 26 | 32 | 36 | 40 | 43 | 46 | ||
V, m
Th, m – диапазон воздушного потока, горизонтальный
Tv, m – диапазон воздушного потока, вертикальный
PS, Pa – статическое давление
NC, dB – уровень шума на 10 дБ шума подавления помещением
Параметры, указанные в приведенной выше таблице, соответствуют 1 м длины забора воздуха.
Линейный диффузор для бассейнов
Главная / Новости / Линейный диффузор для бассейнов
« Назад
Линейный диффузор для бассейнов 03.
04.2018 14:55
Линейные и щелевые диффузоры для бассейнов
(аналог Хирда Hidria, Линдаб Lindab, Системэир Systemair, Menerga)
Вентиляция элитного коттеджа с бассейном
Коттеджи, несмотря на свои небольшие размеры, по сравнению с бизнес центрами или складскими комплексами, являются очень сложными и ответственными объектами. Владелец коттеджа – человек деловой, предъявляющий высокие требования к качеству. Задача систем вентиляции кроме своих прямых задач должна решать и дополнительные, такие как:
- Не выглядеть инородно и не разрушать общий дизайн помещений,
- Подчеркивать, когда это необходимо, статус хозяина,
- Быть бесшумной, надежной,
- В условиях загорода – сверхнизкое энергопотребление,
- Компактность оборудования.
Современный коттедж обычно имеет бассейн, или даже встроенный спа-комплекс. Важнейшими критериями расчета для систем вентиляции является поддержание влажности в регламентируемых пределах, недопущение конденсации влаги на строительных конструкциях и комфортная температура воздуха для человека. Современные вентиляционные установки таких фирм как «Menerga» (Германия) и «Dantherm» (Дания) комплексно решают эти задачи. Агрегаты оснащаются встроенной системой автоматики, в контроллеры которой заложены решающие алгоритмы, а также системами осушения и нагрева.

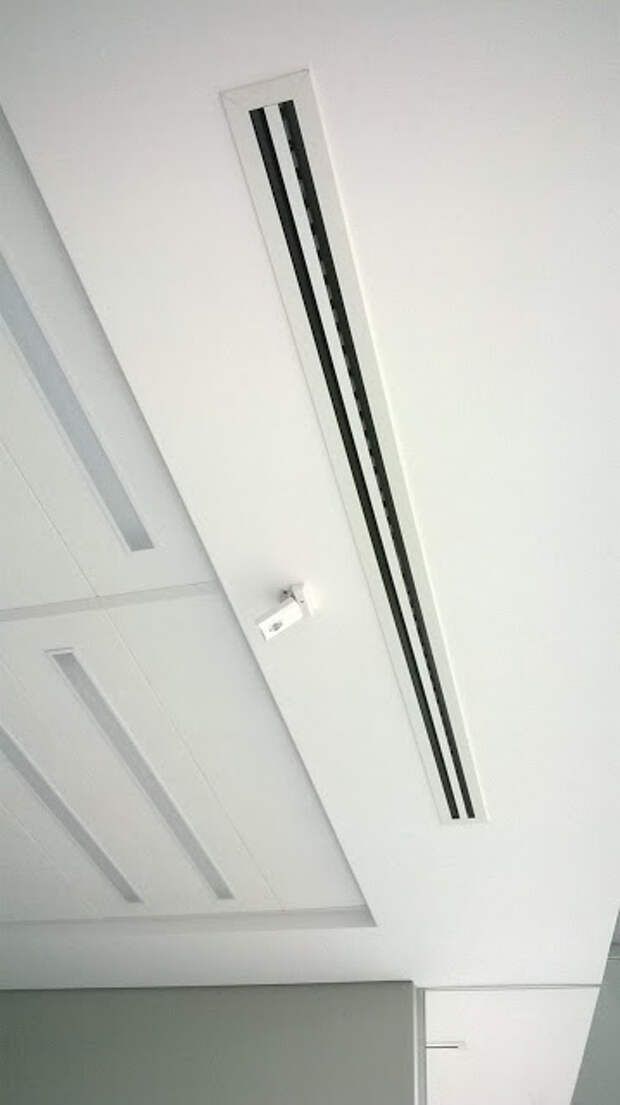

Приточный воздух, обработанный в установке, подается вдоль ограждающих светопрозрачных конструкций, через специальные щелевые воздухорапределители.
Лучшее направление – «снизу-вверх», удаление воздуха производится из верхней зоны помещения. Использование современных вентиляционных агрегатов вкупе с устройством «теплых полов» в бассейне позволят вовсе отказаться от устройства обычных радиаторных систем отопления.
