Щелевые диффузоры | ООО ТРОКС РУС

PURELINE35

Идеально встраиваемый в подвесной потолок элегантный щелевой диффузор, создающий гармоничный интерьер

Высокий уровень комфорта благодаря более низкой звуковой мощности и улучшенному снижению разности температур приточного и вытяжного воздуха, а также снижению скорости приточной струи
Повышенная энергоэффективность вследствие уменьшения потерь давления
Простая и быстрая установка – крепление лицевой панели без инструментов
Новые области применения – в том числе в качестве воздушных завес для прилавков
Высокая гибкость применения благодаря широкому выбору стандартных вариантов

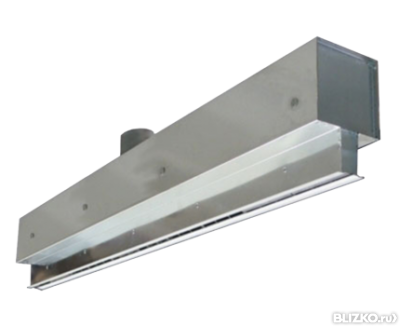

Щелевой диффузор с микросоплами серия KS

Щелевые диффузоры с микросоплами для приточного воздуха отличаются
эстетически привлекательным дизайном.
Они подходят для установки в системы вентиляции офисов открытого типа, учебные
помещения, лаборатории, библиотеки и др.

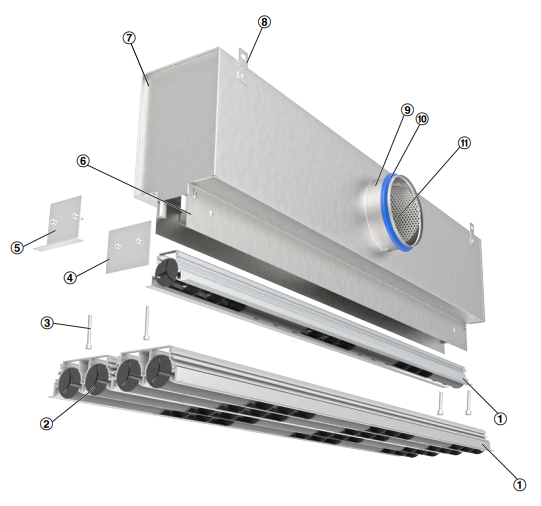

VSD35-3-AZ

Щелевые диффузоры с номинальной шириной щели 35 мм используются в приточно-вытяжной комбинации

Номинальная длина от 600 до 1200 мм, 3 щели
Диапазон расхода воздуха 8 – 40 л/с или 30 – 144 м³/ч
Лицевая панель изготовлена из экструдированного алюминиевого профиля
Для систем с переменным и постоянным расходом воздуха
Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
Индивидуальное регулирование положения направляющих барабанов при необходимости

Дополнительное оборудование и аксессуары

Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
Заслонка клапана для балансировки расхода воздуха, регулирование осуществляется через лицевую панель
Звукоизоляция обеспечивает хорошие звукопоглощающие характеристики
Крепление пружинным зажимом
Концевые уголки, крепежные скобы

PURELINE18

Щелевые диффузоры с размером щели 18 мм (номинальная ширина) и регулируемыми направляющими барабанами

Номинальная длина 600 – 2000 мм (длина направляющего элемента 100 мм), 1 или 2 щели
Уровень расхода воздуха 5 – 84 л/с или 17 – 302 м³/ч
Индивидуально регулируемые направляющие элементы для горизонтальной, угловой или вертикальной подачи воздуха
Подача воздуха в одном направлении или разнонаправленная в зависимости от требований к помещению
Равномерный поток воздуха уменьшает загрязнение потолка, возникающее в результате подсоса воздуха из помещения

В направляющих элементах есть канавки для более точного расположения

Дополнительное оборудование и аксессуары

Привлекательный внешний вид благодаря алюминиевому профилю с анодированной обработкой или порошковым покрытием
Симметричное или асимметричное положение статической камеры
Статическая камера со звукоизоляцией
Концевые пластины, концевые уголки, угловые секции
Разный внешний вид благодаря возможности выбора черных, серых или белых направляющих элементов

Щелевые диффузоры – это воздухораспределительные элементы, которые гармонично встраиваются в потолки.
Подходят для использования в вентиляционных системах больших офисов, спортивных залов,

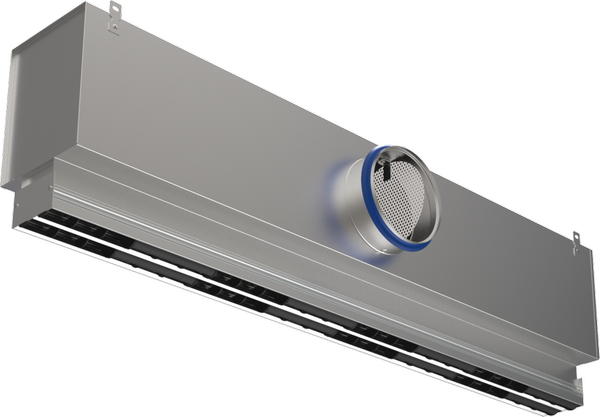

PL50

Идеально встраиваемый щелевой диффузор для большого расхода воздуха, который можно легко и незаметно установить в подвесной потолок.

Простая и быстрая установка – крепление лицевой панели без инструментов
Новые области применения – в том числе в качестве воздушных завес для прилавков
Высокая гибкость применения благодаря широкому выбору стандартных вариантов
Расширенный диапазон применений, теперь доступен с 1 до 4 щелями
Высокий уровень комфорта благодаря более низкой звуковой мощности, улучшенному снижению разности температур приточного и вытяжного воздуха и скорости приточной струи
Повышенная энергоэффективность вследствие уменьшения потерь давления

TSD

Щелевые диффузоры с лицевой панелью 15 мм или 20 мм (типоразмер) и регулируемыми направляющими ламелями

Номинальная длина 300 – 1800 мм, 1, 2, 3 или 4 щели
Диапазон расхода воздуха 3 – 360 л/с или 12 – 1297 м³/ч
Непрерывные регулируемые ламели для горизонтальной или вертикальной подачи воздуха
Равномерное распределение воздуха повышает комфорт и снижает уровень шума
Направляющие ламели имеют ограничитель для точного позиционирования на месте установки

Дополнительное оборудование и аксессуары

Привлекательный внешний вид за счет экструдированных алюминиевых профилей, покрытых порошковой полиэфирной краской RAL CLASSIC
Статическая камера переменной высоты с дополнительной внутренней облицовкой и заслонкой, установленной на врезке в камеру статического давления, для балансировки расхода воздуха
Торцевые пластины, концевые уголки, угловые профили
Различный внешний вид благодаря возможности выбора ламелей белого или черного цвета

VSD50-1-LT

Щелевые диффузоры с размером щели 50 мм (номинальная ширина) и регулируемыми направляющими барабанами

Номинальная длина: 550, 1175 мм, 1 щель
Уровень расхода воздуха 10 – 70 л/с или 36 – 252 м³/ч
Лицевая панель изготовлена из экструдированного алюминиевого профиля
Для систем с переменным и постоянным расходом воздуха
Монтаж в легкие разделительные стены, усиленные металлическими конструкциями шириной 50 мм и толщиной стены 100 мм
Лицевая панель с креплением пружинным зажимом
Быстрое выравнивание температур и снижение скорости воздушного потока достигается благодаря высокому уровню эжекции
Индивидуальное регулирование положения направляющих барабанов при необходимости

Дополнительное оборудование и аксессуары

Лицевая панель диффузора может быть окрашена в цвета RAL CLASSIC
Заслонка клапана для балансировки расхода воздуха, регулирование осуществляется через лицевую панель

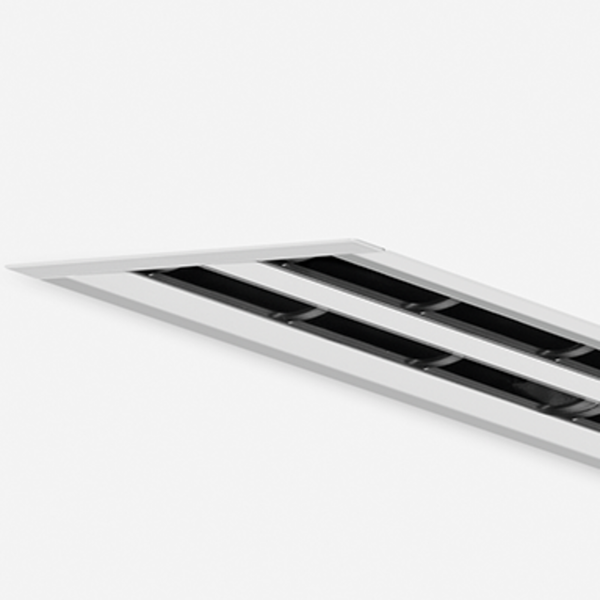

Щелевой диффузор PURELINE

Незаметный

Новые щелевые диффузоры PURELINE имеют лаконичный дизайн и идеально сочетаются с любыми потолками.

Для разных применений

Регулируемая подача воздуха – горизонтальная, угловая или даже вертикальная – делает диффузоры пригодными для разного применения, например, создание воздушной завесы для защиты прилавков со свежей едой. Каждый из новых направляющих элементов может быть настроен индивидуально.

Чистый

Как плюс, с новыми щелевыми диффузорами PURELINE потолок меньше пачкается. Это было доказано на специальном испытательном стенде в Университете Аахена RWTH, для сравнения загрязнения, вызванного различными видами диффузоров, использовалась стандартная пыль (ASHRAE). Оказалось, что PURELINE стал самым чистым щелевым диффузором с большим отрывом от других образцов.

Site

СЕРВИСЫ ТРОКС

production {“X-Frame-Options”=>”SAMEORIGIN”, “X-XSS-Protection”=>”1; mode=block”, “X-Content-Type-Options”=>”nosniff”, “X-Download-Options”=>”noopen”, “X-Permitted-Cross-Domain-Policies”=>”none”, “Referrer-Policy”=>”strict-origin-when-cross-origin”, “Content-Security-Policy”=>”frame-ancestors ‘self’ https://*. scrivito.com https://punchoutcommerce.com https://www.trox.de https://trox-extern.com https://*.onventis.com http://localhost:63342 http://cerebrum.local”, “Strict-Transport-Security”=>”max-age=31536000; includeSubDomains”, “Content-Type”=>”text/html; charset=utf-8”}

Forgotten your password?

Create account

Изменить настройки

Щелевые диффузоры в СКВ | C.O.K. archive | 2012

Щелевые диффузоры присутствуют в производственных программах практически всех производителей, как зарубежных, так и отечественных. Это объясняется тем, что по сравнению с традиционными решетками и диффузорами, они имеют ряд достоинств:

в них предусмотрена возможность изменения направления выхода струи приточного воздуха;
они требуют ограниченного пространства за подвесным потолком, благодаря компактным размерам монтажных коробов;
адаптируются к различным типам потолков и светильников;
заводская сборка позволяет сделать монтаж диффузоров удобным и не требует значительных затрат времени.

Основная причина, предопределившая популярность щелевых диффузоров у архитекторов и заказчиков, — это возможность сделать вентиляционные отверстия малозаметными в интерьере помещения. Так, установленный в потолке или стене однощелевой диффузор практически незаметен, т.к. выглядит как длинная черная полоса шириной 15–20 мм, окаймленная с двух сторон 5–10 мм алюминиевым профилем. Отмечая достоинства щелевых диффузоров, необходимо указать и их недостатки.

Вернее, недостаток (он практически один) — это их низкая пропускная способность. Из-за конструктивных особенностей щелевые диффузоры отличаются повышенной загроможденностью проходного сечения. Так, характерное значение коэффициента живого сечения щелевых диффузоров лежит в диапазоне 0,15–0,25, в то время как у жалюзийных решеток — 0,5–0,7. Это означает, что при одних и тех же габаритных размерах щелевые диффузоры, по сравнению с традиционными диффузорами, будут иметь в несколько раз меньшее живое сечение.

Поэтому на практике зачастую встречаются ситуации, когда потолочная решетка с раздачей воздуха в две стороны будет более уместна, чем щелевой диффузор, т.

В основном именно эти два фактора — низкая пропускная способность и высокая стоимость — сдерживают применение щелевых диффузоров. В тоже время, желание заказчиков освободить потолки и стены от громоздких воздухораздающих устройств заставляет архитекторов все чаще и чаще отдавать предпочтение именно щелевым диффузорам и особенно в элитных офисных и жилых помещениях. Что же такое щелевой диффузор и чем они отличаются друг от друга?

На первый взгляд, щелевой диффузор мало чем отличается от обычной вентиляционной жалюзийной решетки. Однако, это далеко не так. Во-первых, щелевые диффузоры, в отличие от жалюзийных решеток, являются потолочными диффузорами. Как правило, они устанавливаются на потолке и, как большинство потолочных диффузоров, формируют настилающую на потолок струю. Во-вторых, это именно щелевой диффузор и выглядит он как щель — узкая, длинная и малозаметная.

И, в-третьих, в отличие от традиционных потолочных диффузоров, щелевые диффузоры является регулируемыми диффузорами, т.е. с их помощью можно изменять направление выхода струи приточного воздуха. Конструктивно щелевой диффузор представляет собой алюминиевый цельнотянутый профиль с установленными в нем направляющими элементами. Они являются основной деталью щелевого диффузора. От их формы и размеров зависит структура исходящей струи.

Именно конструктивным исполнением направляющего элемента отличаются щелевые диффузоры различных производителей. Ниже представлены результаты сопоставления основных характеристик щелевых диффузоров различных производителей. Принцип формирования выборки — либо известная в России марка — «Арктос», Halton, Trox, IMP Klima, Aldes, либо марка с отличительные особенностями — LTG и Hesco.

В щелевых диффузорах, например, компаний Aldes и «Арктос» в качестве направляющих элементов используют две продольные пластины; в Halton — специальный продольный профиль; в Trox, IMP Klima и LTG — пластиковые цилиндры конечной длины, причем их конструкция и размеры различаются между собой. Компания Hesco в качестве направляющих элементов использует микросопла диаметром 10 мм.

Как уже было упомянуто выше, характеристики и структура потока воздуха, истекающего из щелевого диффузора, в значительной степени определяются конструкцией направляющих элементов. За что же он отвечает? Во-первых, за форму струи — компактная или плоская, во-вторых, за траекторию струи (настилание на потолок, под углом или непосредственно в рабочую зону). Использование в качестве направляющих элементов двух продольных пластин (Aldes и «Арктос») накладывает значительные ограничения на возможность реализовать различные схемы воздухораспределения.

Понятно, что располагая двумя продольными пластинами, можно формировать только плоскую струю. А единственная возможность для достижения приемлемой подвижности и температуры воздуха в рабочей зоне при раздаче переохлажденного воздуха плоской струей, это — подавать воздух настилающей на потолок струей. Значительно больше возможностей появляется при использовании в качестве направляющих элементов микросопел (Hesco).

С их помощью можно формировать плоскую и компактную струи, а также различные их комбинации. Благодаря малым диаметрам, а значит и малой длине, начального участка, микросоплами можно подавать сильно переохлажденный воздух непосредственно в рабочую зону. Примером использования микросопел является раздача воздуха в салонах самолетов и автобусов. Теперь далее, что касается направляющих, выполненных в виде цилиндра (Trox, IMP Klima, LTG).

Использование цилиндрических направляющих ограниченной длины, в отличие от продольных пластин, делает возможным организовать чередование направления выхода воздуха по длине диффузора. А это — необходимое условия формирования не плоской струи, а компактных струй. Для чередования направлений выхода струй достаточно развернуть соседние направляющие цилиндры по схеме «выход–вправо», «выход–влево», «выход–вправо» и т.д.

В этом случае и только при определенных соотношениях высоты щели направляющего элемента к его длине, можно предотвратить смыкание соседних струй, а значит можно достичь результатов аналогичных использованию микросопел. Итак, хотя внешне щелевые диффузоры различных производителей схожи, с точки зрения раздачи воздуха — это разные устройства. И схемы раздачи воздуха, которые можно реализовать с помощью этих устройств, тоже разные.

По этому принципу список упомянутых выше производителей щелевых диффузоров был условно разделен на три группы: 1) «Арктос», Aldes, Halton; 2) IMP Klima, Trox, LTG; 3) Hesco. Сравнение параметров щелевых диффузоров (табл. 1) выполнялось при фиксированной величине уровня мощности шума. Соответствующее значение ограничено величиной 30 дБ(A). Комментарии. Для щелевых диффузоров IMP Klima, Trox, LTG в колонке L0,2 приведен диапазон величин.

Это связано с тем, что подвижность струи зависит от ориентации направляющих элементов относительно друг друга. Максимальная величина L0,2 соответствует плоской односторонней настилающей на потолок струе (все элементы повернуты в одну сторону и угол выхода струи — менее 30°). Минимальная величина соответствует псевдовеерной струе (соседние элементы направлены в разные стороны и угол выхода струи близок к 45°).

Из табл. 1 видно, что при одном и том же уровне шума удельные расходы воздуха в однощелевых диффузорах различных производителей, за исключением Hesco, незначительно разнятся между собой. Обращает на себя внимание тот факт, что пропускные способности щелевых диффузоров Trox и IMP Klima разнятся между собой, хотя конструктивно они — практически аналоги. Единственное их отличие — это длина направляющих элементов у Trox — 150 мм, у IMP — 100 мм.

Объяснить различие можно только отличием в величинах эффективной высоты щели, заявляемыми производителями: Trox — 6,2 мм, а IMP Klima — 9,2 мм. Однако высота щели в полностью открытом направляющем элементе диффузора Trox равна 10 мм, но в этом положении направляющего элемента струя направлена вертикально вниз, т.е. непосредственно в рабочую зону. Это положение направляющего элемента Trox считает нерабочим и категорически не рекомендует его применять, т.к. велика вероятность появления сквозняка.

Для повышения комфорта необходимо изменить угол выхода струи, а значит и угол поворота направляющего элемента. При этом выходное отверстие частично перекрывается. И в зависимости от угла атаки эффективная высота щели будет лежать в диапазоне от 6,2 до 4,9 мм. Если с пропускной способностью щелевых диффузоров все более-менее понятно, то это далеко не так по отношению к эффективности раздачи воздуха.

Для анализа влияния конструкции направляющего элемента на ее эффективность целесообразно воспользоваться параметром L0,2. Этот параметр представляет собой расстояние от источника выхода воздуха до точки, в которой подвижность воздуха в центре струи не превышает 0,2 м/с. Именно этот параметр чаще всего используется в практике проектирования. Из табл. 1 следует, что при очень близких значениях удельных расходов воздуха разные производители заявляют значительно различающиеся между собой величины L0,2.

Разброс составляет от 0,7 м у «Арктоса» до 10 м у Trox. Попробуем разобраться с ситуацией, взяв в качестве примера щелевой диффузор «Арктоса». Как следует из [1], при удельном расходе воздуха равном 95 м3/ч через 1 п. м. однощелевого диффузора на расстояния от него равном 0,7 м скорость воздуха в центре струи не превышает 0,2 м/с. Это значит, что на этом расстоянии струя практически затухла. Попробуем разобраться, возможно ли такое?

Для расчета плоских струй, а именно такой будет струя, сформированная щелевым диффузором «Арктос», рекомендуется использовать следующую формулу [1]:

Величина коэффициента m может варьировать в диапазоне 0,8–2,6. Для определения значения m можно воспользоваться данными, приведенными в каталоге Aldes. Почему Aldes? А потому, что конструкция щелевых диффузоров Aldes и «Арктика» практически подобна. Единственное отличие в ширине щели, у Aldes — 20 мм, а у «Арктики» — 21 мм. В каталоге Aldes представлены все необходимые данные для расчета.

Воспользуемся табл. 1. При расходе 105 м3/ч и эффективном размере щели b = 0,007 м скорость Vo = 4,17 м/с, Vx = 0,25 м/с, х = 4,8 м. При этих параметрах значение m будет равно 1,569. Зная величину m, можно определить соответствующее значение L0,2 для щелевого диффузора «Арктика». В каталоге «Арктики» отсутствует информация о величине эффективного размера щели, приведена лишь величина видимого размера щели — 21 мм.

Последний на 1 мм больше соответствующего размера у Aldes. Поэтому в отсутствии информации, логично предположить, что и эффективный размер щели в диффузоре «Арктики» будет на 1 мм большем, чем у диффузора Aldes. То есть, будем считать, что b = 0,008 м. Тогда при расходе 95 м3/ч соответствующее значение Vo будет равно 3,299 м/с. При значении m = 1,569 и Vx = 0,25 м/с величина L0,2 будет равна 5,36 м.

Итак, необходимым условием создания комфорта с помощью щелевых диффузоров с продольными пластинами в качестве направляющих элементов при раздаче кондиционированного воздуха является формирование настилающей струи. Причем длина пути по воздуху должна быть не менее 4–5 м. Подавать воздух этими щелевыми диффузорами в направлении рабочей зоны рекомендуется только в режиме воздушного отопления.

Бывают ли исключения из правил? Да, это щелевые диффузоры Hesco с микросоплами, и диффузоры LTG, Trox, IMP Klima с цилиндрическими направляющими элементами. Щелевые диффузоры LTG оснащаются самыми короткими направляющими элементами. Их длина L = 54 мм, а высота полностью открытой щели H = 10 мм. Отношение L/H близко к 6. Струя воздуха, сформированная таким устройством, является компактной, но только при организации чередования углов выхода соседних элементов, т.е. в отсутствии смыкания струй.

Соответствующий эквивалентный диаметр равен Do = 17 мм. Количество элементов на один метр — 16 шт. Расход воздуха на один элемент равен 95/16 = 6 м3/ч. Эффективная скорость Vo = 3,08 м/с, Fo = π(Do 2 )/4. Из соотношения [1] Vx/Vo = 6,6√Fo/x следует, что скорость воздуха в ядре струи достигает значения 0,2 м/с на длине 1,5 м. То есть, щелевыми диффузорами компании LTG можно подавать воздух непосредственно в направление рабочей зоны.

Рекомендованный угол поворота направляющего элемента — 45°. Необходимо также отметить, что выходы соседних направляющих элементов должны быть развернуты друг относительно друга на 90°. В этом случае можно предотвратить смыкание соседних струй. В диффузорах Hesco используются микросопла, поэтому все сказанное выше для LTG справедливо и для них. Однако их пропускная способность ниже.

Результаты реализации четырех различных вариантов раздачи воздуха с помощью щелевого диффузора LDB 20/8 представлены на рис. 2. В качестве исходных данных взят фрагмент помещения (модуль) шириной 2,5 м, длиной 1 м и высотой 3 м. Удельная нагрузка на 1 м2 пола — 100 Вт/м2. При переохлаждении приточного воздуха относительно воздуха в помещении dto = –8 °К для снятия тепловых избытков необходим расход — 100 м3/ч. Температура воздуха в помещении принята равной 24 °C. Нормируемое значение скорости струи на входе в рабочую зону — 0,2 м/с. Рассмотренные варианты сведены в табл. 2.

Выводы

Первый вариант. Скорость воздуха в рабочей зоне полностью соответствует норме. Самый дорогой, т.к. необходимо два щелевых диффузора.
Второй вариант. Скорость воздуха в рабочей зоне значительно превосходит норму. Для повышения комфорта необходимо увеличить число щелей в диффузоре, а значит увеличить стоимость.
Третий вариант. Скорость воздуха в рабочей зоне незначительно превышает норму. Из-за высокой скорости струи не рекомендуется использовать на расстоянии менее 1 м от стен или окон. Подобное распределение будет иметь щелевой диффузор VSD 35-1 Trox при альтернативной угловой схеме распределения.
Четвертый вариант. Скорость воздуха в рабочей зоне полностью соответствует норме. Не рекомендуется использовать на расстоянии менее 0,5 м от стен или окон.

Это значение хорошо согласуется с номограммой рис. 1.1 в [1]. То есть, от того, насколько переохлажден приточный воздух на входе в рабочую зону, в значительной степени будет зависеть, чувствуют ли себя люди комфортно или нет. Особенно это важно, когда воздух подается непосредственно в рабочую зону. Для определения величины переохлаждения воздуха на входе в рабочую зону dtx можно воспользоваться известным соотношением для компактных струй [1]

где С1 = 0,65, tg(αl) = 0,1. Подставив в это соотношение, соответствующее значение характерного диаметра LTG диффузора получим, что x = 0,084dto/dtx. Откуда следует, что переохлажденный на выходе из щелевого диффузора воздух dto = –10 K уменьшит свое переохлаждение до 0,5°К (dtx = –0,5°K) на расстоянии 1,5 м. На рисунках представлены эпюры скоростей и значения температур струи для случая экстремально холодного 10 °C приточного воздуха для различных расходов.

Температура воздуха в помещении 24 °C. В случае применения щелевых диффузоров, формирующих настилающие струи, аналогичная эффективность перемешивания будет достигаться на длинах 5–10 м. Есть и еще один немаловажный аргумент в пользу щелевых диффузоров, формирующих компактные струи. Благодаря малой длине смешения и подаче воздуха непосредственно в рабочую зону их характеристики не ухудшаются при изменении величины расхода в широком диапазоне, вплоть до отношения Vmin/Vmax = 1/4.

Теперь обратим внимание на дизайн диффузоров. Как правило, для одного базового профиля предлагается несколько различных вариантов исполнения. Чем их больше, тем удобнее и проще адаптировать диффузор к различным конструкциям исполнения потолков. То есть, наличие у производителя большого количества вариантов исполнения профилей щелевых диффузоров, а также возможность нанесения различных покрытий является неоспоримым конкурентным преимуществом.

Соответствующая информация для различных производителей представлена в табл. 3. И, конечно, немаловажный вопрос, это вопрос стоимости. Самые низкие цены предлагает российский производитель щелевых диффузоров — «Арктика». Но цены европейских производителей на щелевые диффузоры не намного выше. Причем следует помнить, что из-за своих особенностей, о которых шла речь выше, щелевые диффузоры, в принципе, не могут быть дешевым оборудованием.

Скорее всего, при выборе поставщика, не стоимость щелевого диффузора будет играть первостепенную роль. Скорее, это должны быть те характеристики щелевых диффузоров, которые влияют на достижение комфорта и возможность реализации дизайнерских решений — фактура и цвет покрытия, разнообразие профилей и т.д. Область применения щелевых диффузоров, как правило, ограничена офисными и жилыми помещениями. Это значит, что высота потолков не превышает 3,5 м, кратность циркуляции — 5:1 в час.

В то же время есть объекты, где малозаметные в интерьере щелевые диффузоры были бы незаменимы. Например, киноконцертные и конференц-залы, театры, цирки и другие помещения с высотой потолков близкой к 5 м и высокими кратностями воздухообмена. В этих помещениях, как правило, приточный воздух в больших количествах должен подаваться с потолка, причем воздухораздающие устройства не должны нарушать дизайн потолка, т.е. по определению должны быть малозаметны.

Именно для таких помещений компания LTG разработала щелевые диффузоры LDB 50 с направляющими элементами диаметром 50 мм. При уровне мощности шума 35 дБ(А) расход воздуха на одну, две и три щели составляет, соответственно — 300/400/500 м3/ч на 1 п. м. диффузора, а видимый размер — 100/200/300 мм.

Щелевые диффузоры в системах вентиляции и кондиционирования воздуха

Авторы Александр БОРОДКИН, Инженерное бюро «ВИНДЭКО»; Софья ВАНИНА, «КОМПУС инжиниринг»

в них предусмотрена возможность изменения направления выхода струи приточного воздуха;
они требуют ограниченного пространства за подвесным потолком, благодаря компактным размерам монтажных коробов;
адаптируются к различным типам потолков и светильников;
заводская сборка позволяет сделать монтаж диффузоров удобным и не требует значительных затрат времени.

Отмечая достоинства щелевых диффузоров, необходимо указать и их недостатки. Вернее, недостаток (он практически один) — это их низкая пропускная способность. Из-за конструктивных особенностей щелевые диффузоры отличаются повышенной загроможденностью проходного сечения. Так, характерное значение коэффициента живого сечения щелевых диффузоров лежит в диапазоне 0,15–0,25, в то время как у жалюзийных решеток — 0,5–0,7. Это означает, что при одних и тех же габаритных размерах щелевые диффузоры, по сравнению с традиционными диффузорами, будут иметь в несколько раз меньшее живое сечение. Поэтому на практике зачастую встречаются ситуации, когда потолочная решетка с раздачей воздуха в две стороны будет бо лее уместна, чем щелевой диффузор, т.к. она будет выглядеть более компактной, а значит, и более эстетичной.

Нельзя не отметить и еще одну особенность щелевого диффузора, непосредственно связанную с отмеченным выше фактом — более высокую стоимость, по сравнению с традиционными воздухораздающими устройствами.

В основном именно эти два фактора — низкая пропускная способность и высокая стоимость — сдерживают применение щелевых диффузоров. В то же время, желание заказчиков освободить потолки и стены от громоздких воздухораздающих устройств заставляет архитекторов все чаще и чаще отдавать предпочтение именно щелевым диффузорам и особенно в элитных офисных и жилых помещениях. Что же такое щелевой диффузор и чем они отличаются друг от друга?

На первый взгляд, щелевой диффузор мало чем отличается от обычной вентиляционной жалюзийной решетки. Однако это далеко не так. Во-первых, щелевые диффузоры, в отличие от жалюзийных решеток, являются потолочными диффузорами. Как правило, они устанавливаются на потолке и, как большинство потолочных диффузоров, формируют настилающую на потолок струю. Во-вторых, это именно щелевой диффузор и выглядит он как щель — узкая, длинная и малозаметная. И, в-третьих, в отличие от традиционных потолочных диффузоров, щелевые диффузоры является регулируемыми диффузорами, т.е. с их помощью можно изменять направление выхода струи приточного воздуха. Конструктивно щелевой диффузор представляет собой алюминиевый цельнотянутый профиль с установленными в нем направляющими элементами. Они являются основной деталью щелевого диффузора. От их формы и размеров зависит структура исходящей струи. Именно конструктивным исполнением направляющего элемента отличаются щелевые диффузоры различных производителей.

Ниже представлены результаты сопоставления основных характеристик щелевых диффузоров различных производителей. Принцип формирования выборки — либо известная в России марка — «Арктос», Halton, Trox, IMP Klima, Aldes, либо марка с отличительные особенностями — LTG и Hesco.

В щелевых диффузорах компаний Aldes и «Арктос» в качестве направляющих элементов используют две продольные пластины; в Halton — специальный продольный профиль; в Trox, IMP Klima и LTG — пластиковые цилиндры конечной длины, причем их конструкция и размеры различаются между собой. Компания Hesco в качестве направляющих элементов использует микросопла диаметром 10 мм.

Использование в качестве направляющих элементов двух продольных пластин (Aldes и «Арктос») накладывает значительные ограничения на возможность реализовать различные схемы воздухораспределения. Понятно, что располагая двумя продольными пластинами, можно формировать только плоскую струю. А единственная возможность для достижения приемлемой подвижности и температуры воздуха в рабочей зоне при раздаче переохлажденного воздуха плоской струей, это — подавать воздух настилающей на потолок струей.

Значительно больше возможностей появляется при использовании в качестве направляющих элементов микросопел (Hesco). С их помощью можно формировать плоскую и компактную струи, а также различные их комбинации. Благодаря малым диаметрам, а значит и малой длине, начального участка, микросоплами можно подавать сильно пере- охлажденный воздух непосредственноvв рабочую зону. Характерным примером использования микросопел является раздача воздуха в салонах самолетов и автобусов.

Теперь, что касается направляющих, выполненных в виде цилиндра (Trox, IMP Klima, LTG). Использование цилиндрических направляющих ограниченной длины, в отличие от продольных пластин, делает возможным организовать чередование направления выхода воздуха по длине диффузора. А это — необходимое условия формирования не плоской струи, а компактных струй. Для чередования направлений выхода струй достаточно развернуть соседние направляющие цилиндры по схеме «выход–вправо», «выход–влево», «выход– вправо» и т.д.

Итак, хотя внешне щелевые диффузоры различных производителей схожи, с точки зрения раздачи воздуха — это разные устройства. И схемы раздачи воздуха, которые можно реализовать с помощью этих устройств, также разнятся. По этому принципу список упомянутых выше производителей щелевых диффузоров был условно разделен на три группы:

1. «Арктос», Aldes, Halton;

2. IMP Klima, Trox, LTG;

3. Hesco.

Cравнение параметров щелевых диффузоров выполнялось при фиксированной величине уровня мощности шума. Соответствующее значение ограничено величиной 30 дБ(A). Исходные данные для сопоставления взяты из каталогов производителей и книги «Гримитлин М.И. Распределение воздуха в поме- щениях. — СПб.: Издательство «АВОК Северо- Запад», 2004».

Комментарии. Для щелевых диффузоров IMP Klima, Trox, LTG в колонке L0,2 приведен диапазон величин. Это связано с тем, что подвижность струи зависит от ориентации направляющих элементов относительно друг друга. Максимальная величина L0,2 соответствует плоской односторонней настилающей на потолок струе (все элементы повернуты в одну сторону и угол выхода струи — менее 30°). Минимальная величина соответствует псевдовеерной струе (соседние элементы направлены в разные стороны и угол выхода струи близок к 45°).

Производитель	Код профиля	Кол-во щелей	Расход на погонный метр, (м3/ч)/м	dP, Па	L0,2, м	Видимый размер щели, мм	Эффективное сечение для одной щели на 1 п.м., м2
«Арктос»	АРС	12	95180	108	0,7–1,11,2–1,8	21–	––
Aldes	AN 280	12	105185	1413	4,8 (L0,25)6 (L0,25)	20–	0,007–
Halton	SLN	–2	–198	–9,5	–11	–20	––
IMP Klima	LD-13	12	110240	7,515	3,5–93–9	15–	0,0092–
Trox	VSD35	12	90140	2215	3,5–104,5–10	–15	–0,0062
LTG	LDB 20/8	12	95150	117,5	2,8–103,2–10	16,5–	––
Hesco	KS1KS2	1 ряд2 ряда	5580	2220	1,81,8	10 мм	––

Обращает на себя внимание тот факт, что пропускные способности щелевых диффузоров Trox и IMP Klima разнятся между собой, хотя конструктивно они — практически аналоги. Единственное их отличие — это длина направляющих элементов у Trox — 150 мм, у IMP — 100 мм. Объяснить различие можно только отличием в величинах эффективной высоты щели, заявляемыми производителями: Trox — 6,2 мм, а IMP Klima — 9,2 мм. Однако высота щели в полностью открытом направляющем элементе диффузора Trox равна 10 мм, но в этом положении направляющего элемента струя направлена вертикально вниз, т.е. непосредственно в рабочую зону. Это положение направляющего элемента Trox считает нерабочим и категорически не рекомендует его применять, т.к. велика вероятность появления сквозняка. Для повышения комфорта необходимо изменить угол выхода струи, а значит и угол поворота направляющего элемента. При этом выходное отверстие частично перекрывается. И в зависимости от угла атаки эффективная высота щели будет лежать в диапазоне от 6,2 до 4,9 мм.

Если с пропускной способностью щелевых диффузоров все более-менее понятно, то это далеко не так по отношению к эффективности раздачи воздуха. Для анализа влияния конструкции направляющего элемента на ее эффективность целесообразно воспользоваться параметром L0,2. Этот параметр представляет собой расстояние от источника выхода воздуха до точки, в которой подвижность воздуха в центре струи не превышает 0,2 м/с. Именно этот параметр чаще всего используется в практике проектирования. Из табл. 1 следует, что при очень близких значениях удельных расходов воздуха разные производители заявляют значительно различающиеся между собой величины L0,2. Разброс составляет от 0,7 м у «Арктоса» до 10 м у Trox. Попробуем разобраться с ситуацией, взяв в качестве примера щелевой диффузор «Арктоса». Как следует из [1], при удельном расходе воздуха равном 95 м3/ч через 1 п.м. однощелевого диффузора на расстояния от него равном 0,7 м скорость воздуха в центре струи не превышает 0,2 м/с. Это значит, что на этом расстоянии струя практически затухла. Попробуем разобраться, возможно ли такое?

Величина коэффициента m может лежать в широком диапазоне — 0,8–2,6.

Для определения значения m можно воспользоваться данными, приведенными в каталоге Aldes. Почему Aldes? А потому, что конструкция щелевых диффузоров Aldes и «Арктика» практически подобна. Единственное отличие в ширине щели, у Aldes — 20 мм, а у «Арк-тики» — 21 мм. В каталоге Aldes представлены все необходимые данные для расчета. Воспользуемся табл. 1. При расходе 105 м3/ч и эффективном размере щели bo = 0,007 м скорость Vo = 4,17 м/с; Vx = 0,25 м/с; х = 4,8 м. При этих параметрах значение m будет равно 1,569. Зная величину m, можно определить соответствующее значение L0,2 для щелевого диффузора «Арктика». В каталоге «Арктики» отсутствует информация о величине эффективного размера щели, приведена лишь величина видимого размера щели — 21 мм. Последний на 1 мм больше соответствующего размера у Aldes. Поэтому в отсутствии информации, логично предположить, что и эффективный размер щели в диффузоре «Арктики» будет на 1 мм большем, чем у диффузора Aldes, т.е. будем считать, что bo = 0,008 м. Тогда при расходе 95 м3/ч соответствующее значение Vo будет равно 3,299 м/с. При значении m = 1,569 и Vx = 0,25 м/с величина L0,2 будет равна 5,36 м.

Бывают ли исключения из правил? Да, это щелевые диффузоры Hesco с микросоплами, и диффузоры LTG, Trox, IMP Klima с цилиндрическими направляющими элементами.

Щелевые диффузоры LTG оснащаются самыми короткими направляющими элементами. Их длина равна L = 54 мм, а высота полностью открытой щели H = 10 мм. Отношение L/H близко к 6. Струя воздуха, сформированная таким устройством, является компактной, но только при организации чередования углов выхода соседних элементов, т. е. в отсутствии смыкания струй. Соответствующий эквивалентный диаметр равен Do = 17 мм. Количество элементов на 1 м — 16 шт. Расход воздуха на один элемент равен 95/16 = 6 м3/ч. Эффективная скорость, Vo = 3,08 м/с; Fo = 3,14?vDo. Из соотношения [1]

следует, что скорость воздуха в ядре струи достигает значения 0,2 м/с на длине 1,5 м, т.е. щелевыми диффузорами компании LTG можно подавать воздух непосредственно в направление рабочей зоны. Рекомендованный угол поворота направляющего элемента — 45°. Необходимо также отметить, что выходы соседних направляющих элементов должны быть развернуты друг относительно друга на 90°. В этом случае можно предотвратить смыкание соседних струй.

В диффузорах Hesco используются микросопла, поэтому все сказанное выше для LTG справедливо и для них. Однако их пропускная способность ниже.

При переохлаждении приточного воздуха относительно воздуха в помещении dTo = –8 К для снятия тепловых избытков необходим расход — 100 м3/ч. Температура воздуха в помещении принята равной 24 °С. Нормируемое значение скорости струи на входе в рабочую зону — 0,2 м/с. Рассмотрены следующие варианты — см. табл. 2.

№ п/п	Кол-во диффузоров на модуль	Положение направляющих элементов	Примечания
1	2	Все направляющие элементы в одном направлении	Вертикально вниз — проникающая струя
2	1	Все направляющие элементы в одном направлении	Горизонтально настилающая струя
3	1	Чередование направлений каждого элемента — вправо, влево, вправо и т. д.	Под углом 45°, проникающие и чередующиеся струи
4	1	Чередование направлений по три элемента — вправо, три — влево, три — вправо и т.д	Под углом 45°, проникающие и чередующиеся струи

На рис. 1 показаны схемы подачи воздуха. На рис. 2 представлены графики изменения скорости воздуха на оси струи, сначала при его движении вдоль потолка в направлении стены L = 0–1,25 м, а затем вдоль стены к полу L = 0–3 м. Высота рабочей зоны — 1,75 м.

Выводы.

Первый вариант. Скорость воздуха в рабочей зоне полностью соответствует норме. Самый дорогой, т.к. необходимо два щелевых диффузора.

Второй вариант. Скорость воздуха в рабочей зоне значительно превосходит норму. Для повышения комфорта необходимо увеличить число щелей в диффузоре, а значит увеличить стоимость.

Третий вариант. Скорость воздуха в рабочей зоне незначительно превышает норму. Из-за высокой скорости струи не рекомендуется использовать на расстоянии менее 1 м от стен или окон. Подобное распределение будет иметь щелевой диффузор VSD 35-1 Trox при альтернативной угловой схеме распределения.

Четвертый вариант. Скорость воздуха в рабочей зоне полностью соответствует норме. Не рекомендуется использовать на расстоянии менее 0,5 м от стен или окон.

Существует еще один очень важный параметр комфорта, которому проектировщики не уделяют должного внимания. Это температура струи на входе в рабочую зону. По данным ведущих европейских производителей, при длительном пребывании людей на одном месте при температуре воздуха в помещении 24 °С, величина переохлаждения струи на входе в рабочую зону при ее скорости 0,2 м/с не должна превышать 1 K. Это значение хорошо согласуется с номограммой рис. 1.1 в [1], т.е. от того, насколько переохлажден приточный воздух на входе в рабочую зону, в значительной степени будет зависеть, чувствуют ли себя люди комфортно или нет. Особенно это важно, когда воздух подается непосредственно в рабочую зону. Для определения величины переохлаждения воздуха на входе в рабочую зону dTx можно воспользоваться известным соотношением для компактных струй [1]:

где С1 = 0,65, tgal = 0,1.

Подставив в это соотношение, соответствующее значение характерного диаметра диффузора LTG, получим, что

Откуда следует, что переохлажденный на выходе из щелевого диффузора воздух dTo = –10 K уменьшит свое переохлаждение до 0,5 К (dTx = –0,5 K) на расстоянии 1,5 м.

На рис. 3 и 4 представлены эпюры скоростей и значения температур струи для случая экстремально холодного 10 °С приточного воздуха для различных расходов. Температура воздуха в помещении 24 °С.

В случае применения щелевых диффузоров, формирующих настилающие струи, аналогичная эффективность перемешивания будет достигаться на длинах 5–10 м.

Есть и еще один немаловажный аргумент в пользу щелевых диффузоров, формирующих компактные струи. Благодаря малой длине смешения и подаче воздуха непосредственно в рабочую зону их характеристики не ухудшаются при изменении величины расхода в широком диапазоне, вплоть до отношения Vmin/Vmax = 1/4.

Теперь обратим внимание на дизайн диффузоров. Как правило, для одного базового профиля предлагается несколько различных вариантов исполнения. Чем их больше, тем удобнее и проще адаптировать диффузор к различным конструкциям исполнения потолков т.е. наличие у производителя большого количества вариантов исполнения профилей щелевых диффузоров, а также возможность нанесения различных покрытий является неоспоримым конкурентным преимуществом. Соответствующая информация для различных производителей представлена в табл. 3.

Произво-дитель	Код профиля	Кол-во вариантов базового профиля	Кол-во дополнит. профилей	Окраска по RAL	Аноди-рование	Цветное аноди-рование	Спец- покрытие
«Арктика»	АРС	1	–	+	–	–	–
Aldes	AN 280	1	–	+	+	н. д.	–
Halton	SPL	1	–	+	+	н.д.	н.д.
IMP Clima	LD-13	2	–	+	+	н.д.	н.д.
Trox	VSD35	4	–	+	+	+	н.д.
LTG	LDB 20/8	6	2	+	+	+	никель, золото
Hesco	KS 1	2	–	+	–	–	–

И, конечно, немаловажный вопрос, это вопрос стоимости. Конечно, самые низкие цены предлагает российский производитель щелевых диффузоров — «Арктика». Но надо отметить, что цены европейских производителей на щелевые диффузоры не намного выше. Причем следует помнить, что из-за своих особенностей, о которых шла речь выше, щелевые диффузоры в принципе не могут быть дешевым оборудованием. Скорее всего, при выборе поставщика, не стоимость щелевого диффузора будет играть первостепенную роль. Скорее, это должны быть те характеристики щелевых диффузоров, которые влияют на достижение комфорта и возможность реализации дизайнерских решений — фактура и цвет покрытия, разнообразие профилей и т.д.

Область применения щелевых диффузоров, как правило, ограничена офисными и жилыми помещениями. Это значит, что высота потолков не превышает 3,5 м, кратность циркуляции — 5 ч–1.

Именно для таких помещений компания LTG разработала щелевые диффузоры LDB 50 с направляющими элементами диаметром 50 мм. При уровне мощности шума 35 дБ(A) расход воздуха на одну, две и три щели составляет, соответственно — 300/400/500 м3/ч на 1 п.м. диффузора, а видимый размер — 100/200/300 мм.

———————-

Гримитлин М.И. Распределение воздуха в помещениях. — СПб.: Издательство «АВОК Северо-Запад», 2004.
Каталоги производителей.

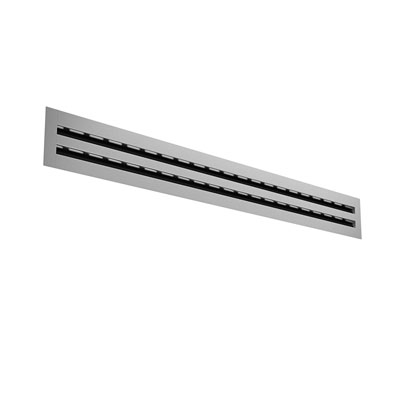

Диффузоры линейные

– Диффузор линейный

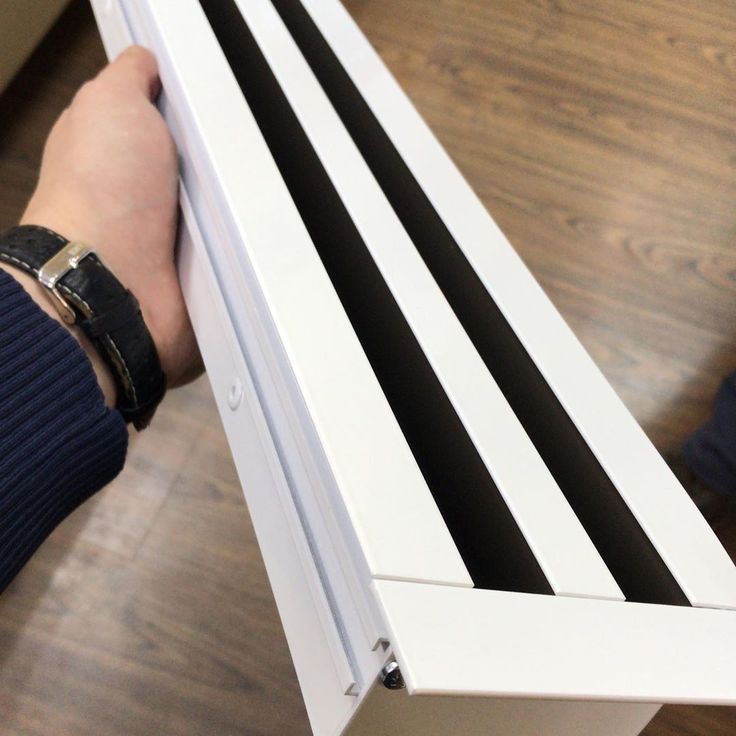

Диффузоры линейные (щелевые) применяются для работы в системах вентиляции и кондиционирования воздуха.

Диффузоры линейные предназначены:

для распределения подготовленного воздуха в помещении;
для удаления воздуха из помещения.

Преимуществом щелевого диффузора является работа всей площади щели, образуя эффект ниспадающего потока подготовленного воздуха.

Диффузоры линейные позволяют создавать не прерывные линии с активными и пассивными участками без нарушения целостности конструкции. Для непрерывного монтажа диффузор линейный можно выполнить под прямым или другим углом.

Изменяя угол наклона жалюзи можно добиться изменения направления движения исходящей струи воздуха.

Допускается эксплуатация диффузоров линейных на высотах (от уровня пола обслуживаемого помещения) от 2,6м до 4м, при перепаде температуры +12⁰С, с возможностью эксплуатации диффузора при температурах до 60⁰С.

Диффузор линейный и направляющие устройства (жалюзи) выполнены из алюминиевых профилей различной конфигурации. Алюминиевый профиль окрашивается белой краской, тип окраски — порошковый; жалюзи — черный цвет (анодирование). Возможна окраска диффузора в цвет указываемый заказчиком.

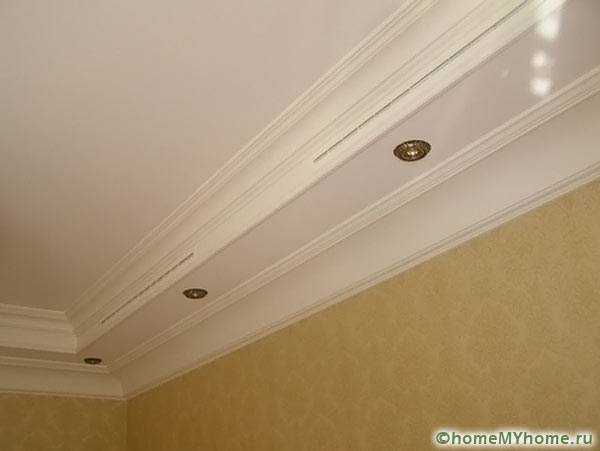

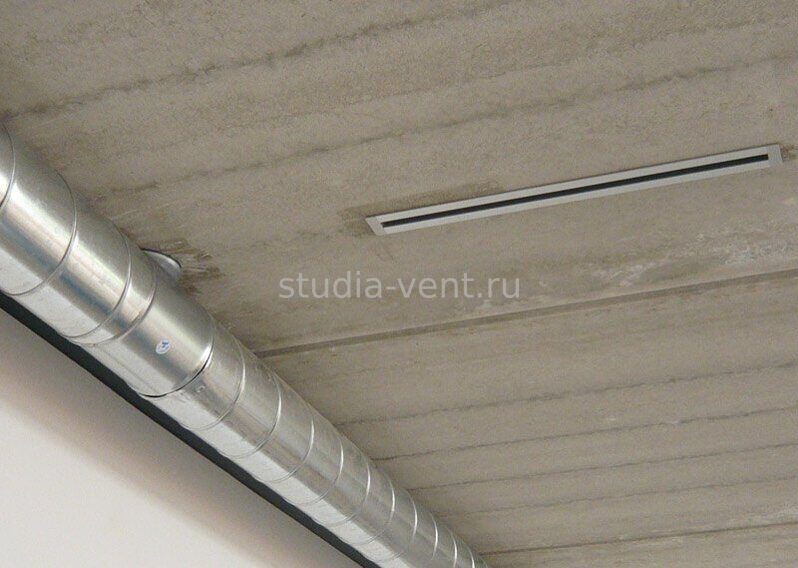

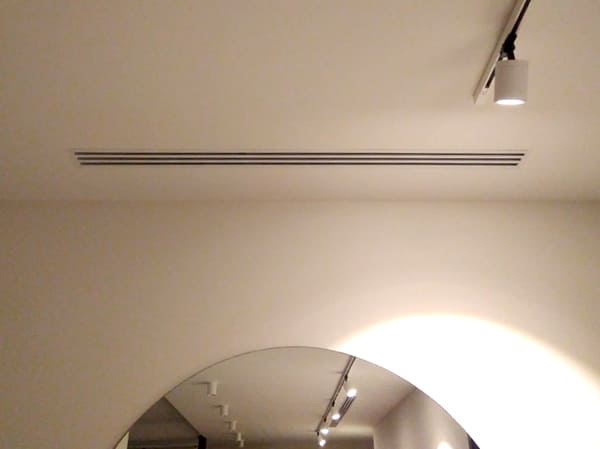

Щелевые диффузоры могут монтироваться на горизонтальной поверхности: подвесные потолки, подоконники и т.д.;

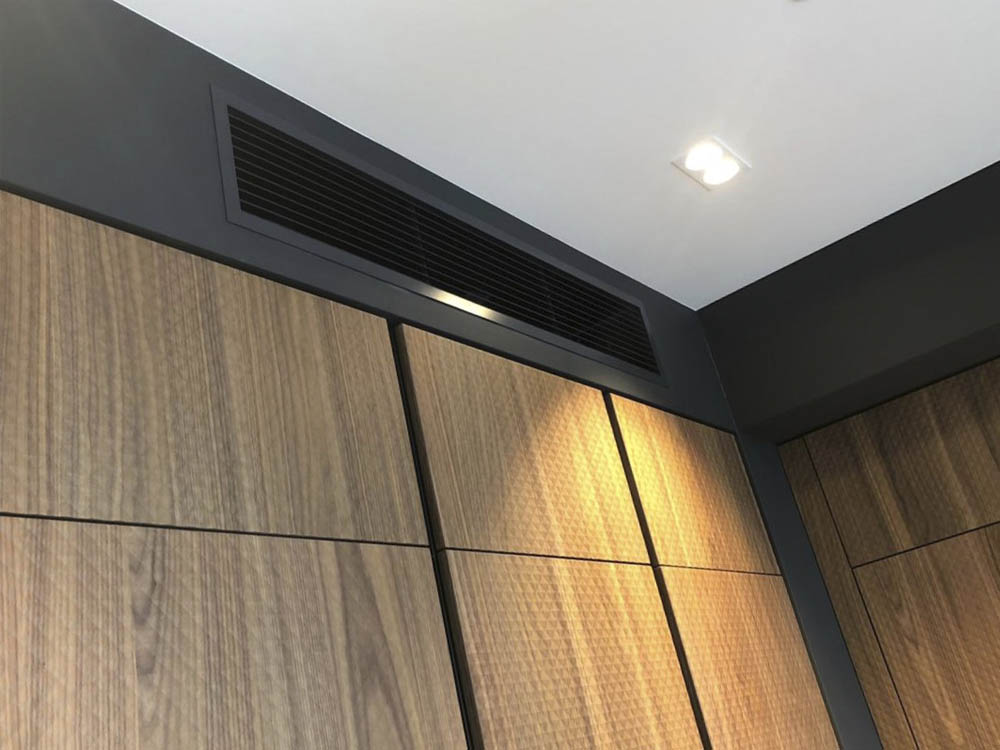

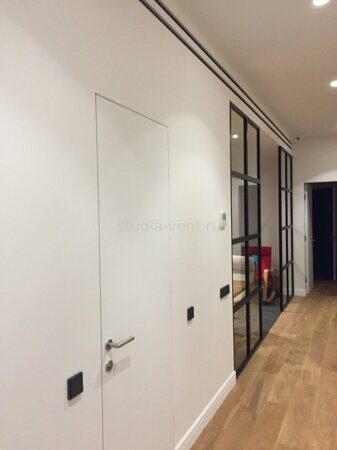

вертикальные поверхности: стены, декоративные короба и т.д.

Путем регулирования направляющих устройств (жалюзи), длиной 95 мм каждая, возможно получить направление воздушной струи как вертикально вниз так и с настиланием на потолок без изменения расхода воздуха

**Цены на линейные (щелевые) диффузоры**
Модель	Описание	Размер	Цена USD
Однощелевые диффузоры
ДЛ 1000-1	Диффузор линейный однощелевой	1х1000	49
ДЛ 1500-1	Диффузор линейный однощелевой	1х1500	64
ДЛ 2000-1	Диффузор линейный однощелевой	1х2000	78
Двухщелевые диффузоры
ДЛ 1000-2	Диффузор линейный двухщелевой	2х1000	68
ДЛ 1500-2	Диффузор линейный двухщелевой	2х1500	88
ДЛ 2000-2	Диффузор линейный двухщелевой	2х2000	110
Трехщелевые диффузоры
ДЛ 1000-3	Диффузор линейный трехщелевой	3х1000	106
ДЛ 1500-3	Диффузор линейный трехщелевой	3х1500	145
ДЛ 2000-3	Диффузор линейный трехщелевой	3х2000	184
Четырехщелевые диффузоры
ДЛ 1000-4	Диффузор линейный четырехщелевой	4х1000	133
ДЛ 1500-4	Диффузор линейный четырехщелевой	4х1500	184
ДЛ 2000-4	Диффузор линейный четырехщелевой	4х2000	230

(посадочные размеры диффузоров) (скачать бланк заказа)

Соединение диффузора линейного с адаптором винтами (адаптор предварительно закреплён на подшивном потолке). Возможно изготовление адаптора диффузора линейного с боковым либо прямым подсоединением воздуховода из оцинкованной/нержавеющей стали с теплоизоляцией, имеющей коэффициент теплопроводности не более 0,04 Вт/(мК).

Расчетная скорость и потеря давления приточного щелевого диффузора

при влиянии эффекта настилания: в одном направлении

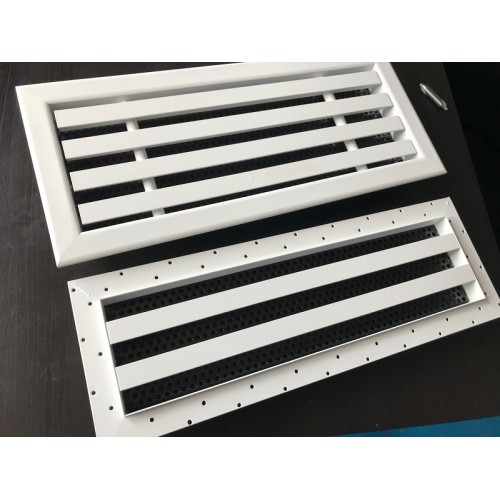

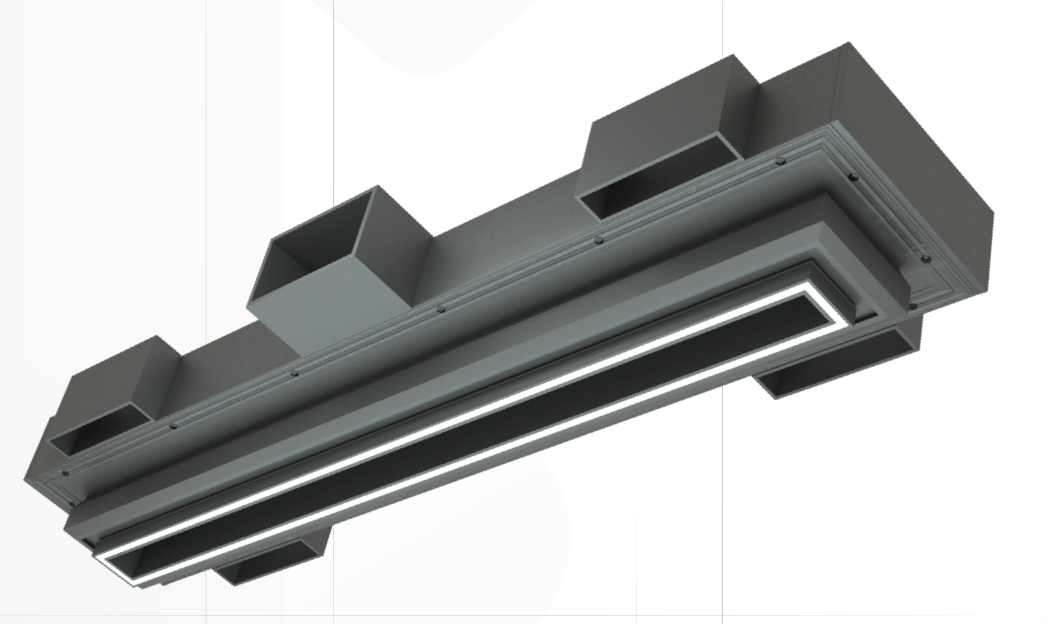

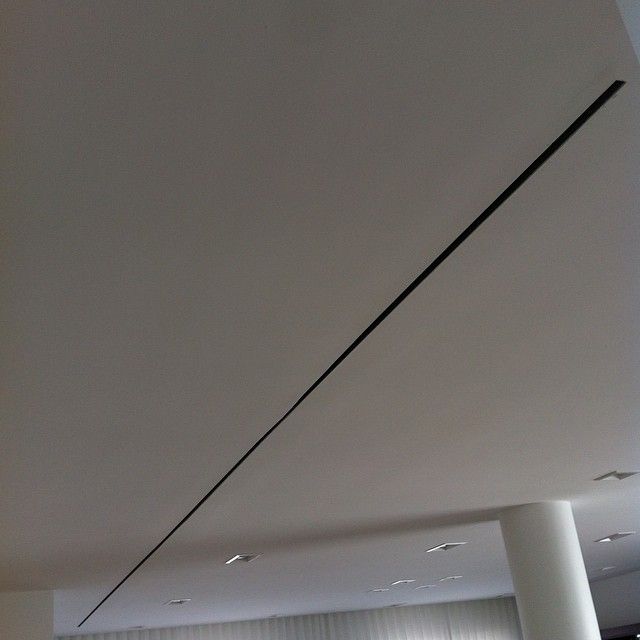

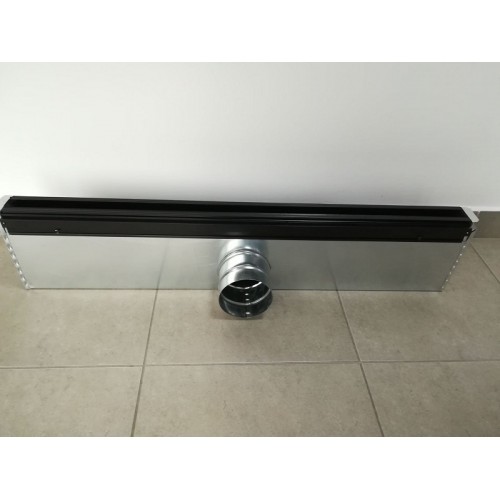

Щелевой диффузор скрытого монтажа

Артикул: 6541

475 грн

Рейтинг: 5 из 5

Сравнить Удалить

Заказать
в 1 клик

Характеристики продукта:

Производитель – TEKO

Решетки изготавливаются по названным Вами размерам, до мм

Срок изготовления от 12 до 15 дней

Любой цвет по каталогу RAL (порошковая краска)

Материал решетки – алюминий

Отверстия для крепежа на рамке

Саморезы окрашены в цвет решетки в комплекте, для белой решетки – наклейки

Полный перечень характеристик

Видео: 0 PDF файлы: 0

Описание продукта:

ВАЖНО ! ! ! При заказе обратите внимание на называемый Вами размер решетки. Например: если у Вас проем 100х100мм, то решетка размером 100х100мм не войдет в данный проем, поэтому решетку рекомендуем

Читать полное описание

Детальные характеристики продукта:

Страна производитель	Украина
Материал	Алюминий
Тип	Диффузоры
Форма	Прямоугольные
Конструкция	Щелевые
Решетки изготавливаются по названным Вами размерам, до мм
Срок изготовления от 12 до 15 дней
Любой цвет по каталогу RAL (порошковая краска)
Материал решетки – алюминий
Отверстия для крепежа на рамке
Саморезы окрашены в цвет решетки в комплекте, для белой решетки – наклейки
Возможно изготовление по Вашим чертежам

Полное описание товара:

ВАЖНО ! ! !

При заказе обратите внимание на называемый Вами размер решетки.

Например: если у Вас проем 100х100мм, то решетка размером 100х100мм не войдет в данный проем, поэтому решетку рекомендуем заказать размером 90х90мм.

При оплате проверяйте размер решетки (L ширина и H высота), который указан в счет-фактуре.

Если Вы неверно указали размер решетки (L ширина и H высота), то решетка возврату не подлежит.

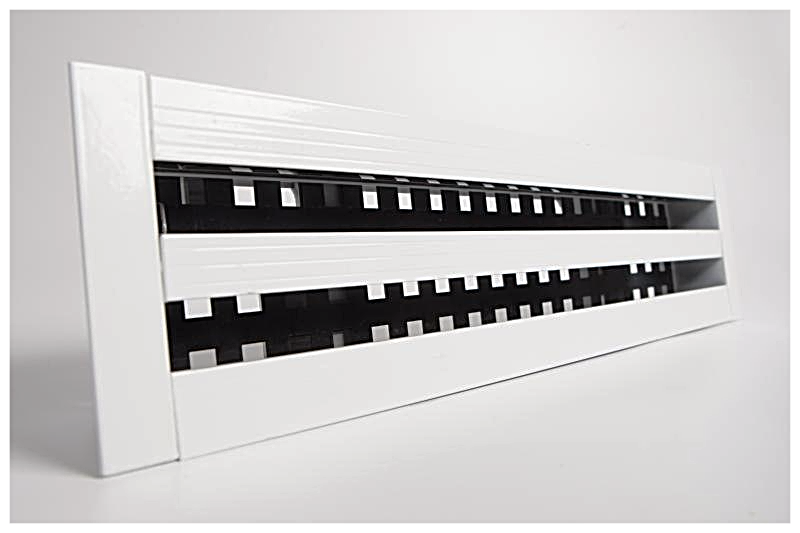

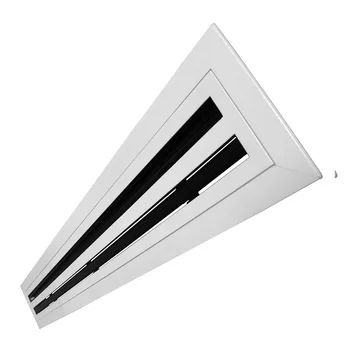

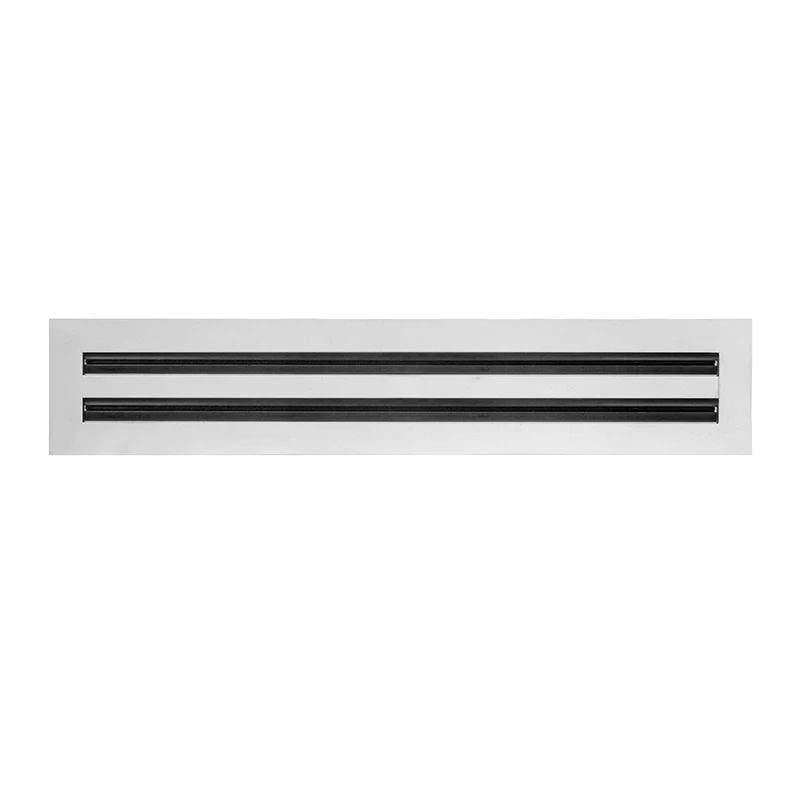

Щелевые диффузоры SDH

Щелевые диффузоры SDH предназначены для горизонтальной подачи воздушного потока и обеспечивают равномерное распределение воздуха в помещении. Щелевый диффузор обладает оригинальным внешним видом, рекомендуется для установки в помещениях с повышенными эстетическими требованиями. Трубчатые пластиковые регуляторы позволяют делать плавную регулировку силы и направления потока поступающего воздуха.

Информация для заказа

Возможно изготовление 1-но, 2-х, 3-х и 4-х рядных, до 6-ми рядных линейных диффузоров длиной. Для присоединения линейных диффузоров к сетям воздуховодов применяются пленум-боксы. . Жалюзи на рамке подвижные, поворотные, обеспечивают регулирование направления воздуха в помещении. Рамка такого диффузора имеет оребрение и отверстия для лучшей стыковки шпаклевочного материала с гипсокартонном. Внутренняя планка, которая используется для разделения щелей (2-х щелевые и более) не шпаклюется, поэтому, цвет диффузора нужно подбирать под цвет потолка или стены, в зависимости от места его установки.

Эксплуатационные условия

Производство вентиляционных решеток из алюминиевого профиля и покрашены порошковой краской, что позволяет их использовать в неблагоприятных условиях. Вентрешетки устойчивы к атмосферным осадкам, солнечному излучению и со временем не теряют свой блеск.

Важно!

Длина линейного вентиляционного диффузора должна быть кратной 5мм. Стандартно красим ламели в черный цвет, возможна покраска ламелей в любой цвет по каталогу RAL.

Комплект поставки

Решетки серии SLT-K поставляются с окрашенными саморезами для визуальной маскировке крепежа.

Решетки окрашиваются в стандартный белый цвет по каталогу RAL 9016. Возможна покраска в любой цвет по каталогу RAL.

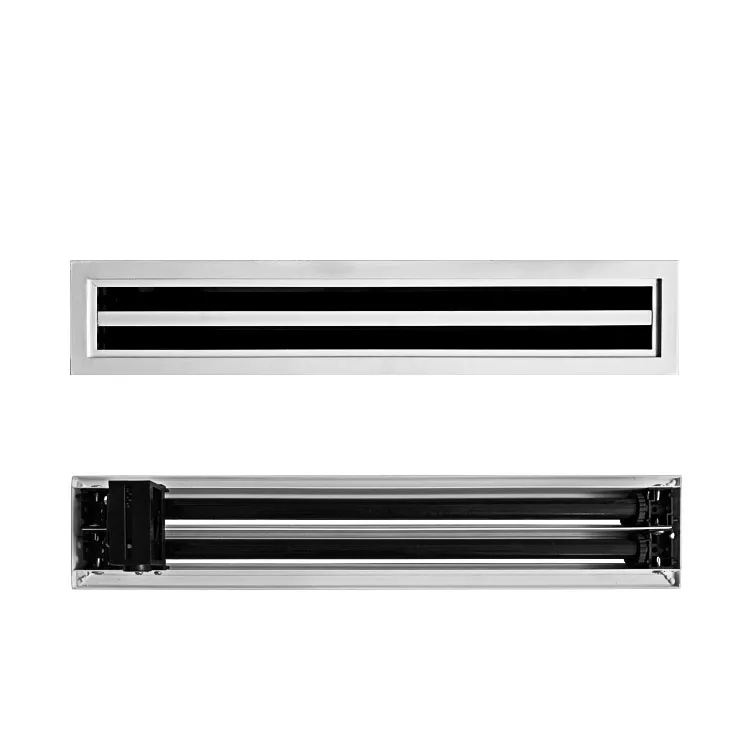

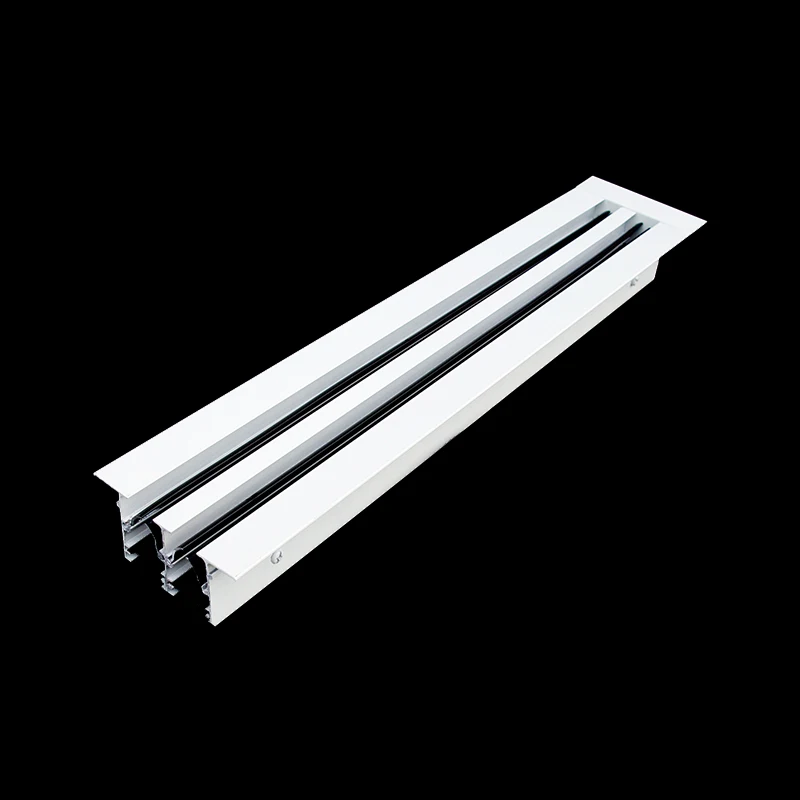

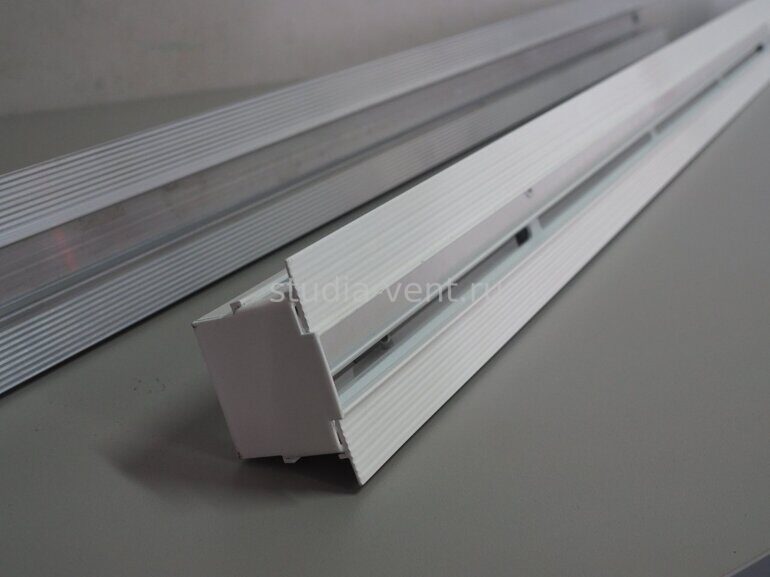

Вентиляционный линейный диффузор

Щелевые диффузоры с пластинами, которые двигаются, используют в приточно-вытяжных системах вентиляции и кондиционирования воздуха.

Приточный воздух транспортируется в зону, которая обслуживается, через линейные щели диффузора либо горизонтально, вдоль и потолка, либо вертикально. При монтаже на стене тонкий плоский поток воздуха подается горизонтально или следует к поверхности потолка, при этом дальность выброса увеличивается. При эксплуатации вытяжных установок диффузор обеспечивается регулирующими лопатками.

Виды линейных диффузоров:

– линейные сопловые – используются для транспортировки теплого или холодного воздуха, предназначен для монтажа на стену или в потолок, чаще всего крепятся в плоскостях остекления, во избежание образования конденсата;

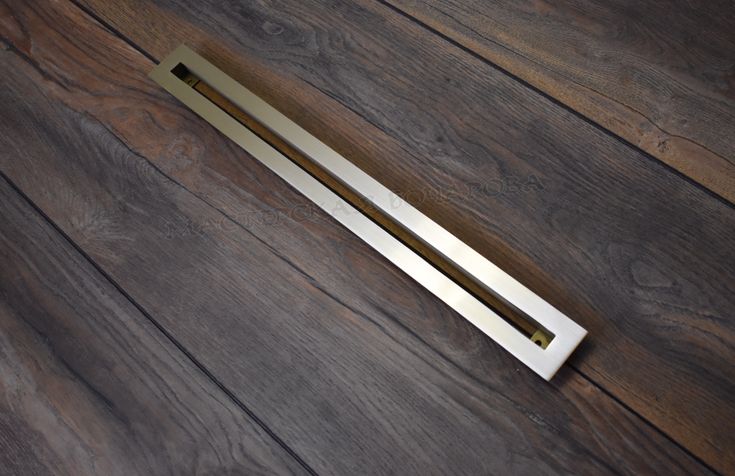

– линейный диффузор для напольной установки – чаще всего используются в бассейнах и подобных помещений, чтобы помешать образованию конденсата;

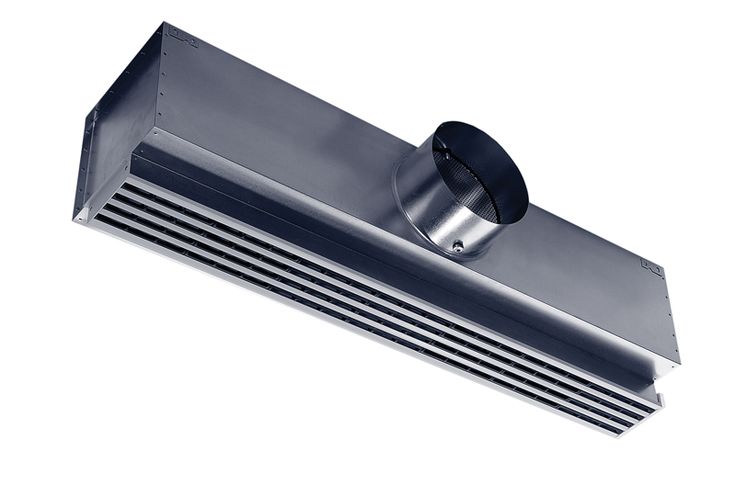

– линейный панельный – состоит из панели и камеры, в прорези панели вмонтированы цилиндрические валики, которые позволяют регулировать поток воздуха;

Линейный вентиляционный диффузор SLT-U представляют в виде секций установленных размеров и выбранным количеством щелей (от двух до четырех).

Секции могут быть в трех видах реализации:- без концевых фланцев (допустимо подсоединение секций с любого стороны), используют как внутреннюю секция при сборке диффузора любого размера;

– с фланцем с одной стороны (допустимо крепление секции с одной стороны), использует как окончательная секция при сборке диффузора любых размеров;

– с фланцами с двух сторон (без вариантов соединения секций), использует как законченный диффузор указанных размеров.

По желанию заказчика также изготовляются линейные диффузоры нестандартных габаритов. Продольный профиль панели линейного диффузора можно перекрасить в любой цвет по желанию покупателя. Наша компания поможет вам с выбором диффузоров. Мы предоставляем только высококачественную продукцию и гарантируем, что диффузор, приобретенный на нашем сайте, прослужит вам долгие годы, и не будет требовать особого ухода и обслуживания.

Купить линейные диффузоры в Харькове и Украине вы можете в компании “ТЕКО Украина”

Отзывы пользователей про товар (0):

Сопутствующие товары

Волшебная линия

Обзор: технологии

Искусство быть невидимым Архитекторы Александра Хелминская-Леонтьева, Ольга Сушко и Павел Ладыгин делятся с читателями своим опытом практики применения новаторских вентиляционных решеток Invisiline при проектировании современных интерьеров. 5 правил типового проекта загородного дома – практикум… Как архитектору создать успешный типовой проект и избежать ошибок?
На примере барнхауса из керамических блоков Wienerberger рассказываем ключевые идеи нового практикума в «Школе проектировщика» Шесть общественных комплексов, реализованных с применением… Технологии КНАУФ АКВАПАНЕЛЬ® давно завоевали признание в отечественной строительной отрасли. Особенно в области общественных зданий, к которым предъявляются особые требования по безопасности, огнестойкости, вандалоустойчивости. При этом, технологии «сухого строительства» значительно сокращают монтажные работы. Кирпич плюc: с чем дружит кладка С какими материалами стоит сочетать кирпич, чтобы превратить здание в архитектурное событие? Отвечаем на вопрос, рассматривая знаковые дома, построенные в Петербурге при участии компании «Славдом». «ОртОст-Фасад»: старт Национального исторического. .. Компания «ОртОст-Фасад» закончила работы по отделке фасадов Детского художественно-эстетического центра «Школа искуств» – первого объекта в масштабном комплексе Национального исторического парка Херсонес 5 октября 2022
Государственный музей архитектуры… Для архитекторов, проектировщиков, застройщиков, девелоперов Pipe Module: лаконичные световые линии Новинка компании m³light – модульный светильник из ударопрочного полиэтилена. Из такого светильника можно составлять различные линии, подчеркивая архитектуру пространства Быстро, но красиво Ведущий производитель стеновых ограждающих конструкций группа компаний «ТехноСтиль» выпустила линейку модульных фасадов Urban, которые можно использовать в городской среде.
Быстрый монтаж, высокие технические показатели и новый уровень эстетики открывают больше возможностей для архитекторов. Фактурная единица Завод «Скрябин Керамикс» поставил для жилого комплекса West Garden, спроектированного бюро СПИЧ, 220 000 клинкерных кирпичей. Специально под проект был разработан новый формат и цветовая карта. Рассказываем о молодом и многообещающем бренде. Чувство плеча Конструкция поручней DELABIE из серии Nylon Clean дает маломобильным людям больше легкости в передвижениях, а специальное покрытие обладает антибактериальными свойствами, которые сохраняются на протяжении всего срока эксплуатации. Красный кирпич от брутализма до постмодернизма Вместе с компанией BRAER вспоминаем яркие примеры применения кирпича в архитектуре брутализма – направления, которому оказалось под силу освежить восприятие и оживить эмоции. Его недавний опыт доказывает, что самый простой красный кирпич актуален.
Может быть даже – более чем. Стекло для СБЕРа:
свобода взгляда Компания AGC представляет широкую линейку архитектурных стекол, которые удовлетворяют современным требованиям к энергоэффективности, и при этом обладают превосходными визуальными качествами. О продуктах AGC, которые бывают и эксклюзивными, на примере нового здания Сбербанк-Сити, где были применены несколько видов премиального стекла, в том числе разработанного специально для этого объекта Искусство быть невидимым Архитекторы Александра Хелминская-Леонтьева, Ольга Сушко и Павел Ладыгин делятся с читателями своим опытом практики применения новаторских вентиляционных решеток Invisiline при проектировании современных интерьеров. «Донские зори» – 7 лет на рынке! Гроссмейстерские показатели российского производителя:
93 вида кирпича ручной формовки, годовой объем – 15 400 000 штук,
морозостойкость и прочность – выше европейских аналогов,
прекрасная логистика и – уже – складская программа!
А также: кирпичи-лидеры продаж и эксклюзив для особых проектов Дома из Porotherm
на Open Village 2022 Компания Wienerberger приглашает посетить выставку
Open Village с 16 по 31 июля
в коттеджном поселке «Тихие Зори» в Подмосковье. Этим летом вы сможете увидеть 22 дома, построенных по различным технологиям. Вопрос ребром Рассказываем и показываем на примере трех зданий, как с помощью системы BAUT можно создать большую поверхность с «зубчатой» кладкой: школа, библиотека и бизнес-центр. HPL – панели Fundermax Individualdecor это новое слово в дизайне… HPL-панели Fundermax сочетают в себе все самые актуальные свойства отделочных материалов и предлагают максимальную свободу для творчества и дизайна. Тульский кирпич Завод BRAER под Тулой производит 140 миллионов условного кирпича в год, каждый из которых прослужит не меньше 200 лет. Рассказываем, как устроено передовое российское предприятие. Стильная сантехника для новой жизни шедевра русского… Реставрация памятника авангарда – ответственная и трудоемкая задача. Однако не меньший вызов представляет необходимость приспособить экспериментальный жилой дом конца 1920-х годов к современному использованию, сочетая актуальные требования к качеству жизни с лаконичной эстетикой раннего модернизма. В этом авторам проекта реставрации помогла сантехника немецкого бренда Duravit. Своя игра «Новые Горизонты» предлагают альтернативу импортным детским площадкам: авторские, надежные и функциональные игровые объекты, которые компания проектирует и строит уже больше 20 лет. Устойчивость.
Путь материализации. Кирпич АРХ-Москва 2022: Компания КИРИЛЛ представляет
инсталляцию НЕБО и ЗЕМЛЯ из 20-ти видов российского кирпича ручной работы брендов Донские зори, ModFormat, Edelhaus klinker
send.project
Руин-бар Нижегородский бар, спроектированный Fruit Design Studio, совмещает эстетику запустения с дворцовой роскошью, созданной из черновых материалов – бетона, армированного стекла и грубого металла.
Интервью
Александра Кузьмина: «Я с нетерпением жду реализации… Московская область есть отражение всей страны – так стенд МО на «Зодчестве» будет раскрывать тему фестиваля. Покажут 42 проекта. Говорим с главным архитектором области о специфике и тенденциях.
Премия
Обещания и надежды Объявлены шесть лауреатов Премии Ага Хана 2022. Они обещают лучшее будущее людям, демонстрируют новаторство и заботу о природе.
send.project
Оазис в дождливом городе Бюро MAD Architects разработало интерьер первого в Петербурге коворкинга сети SOK. Его отличительная черта – обилие зелени и элементов биофильного дизайна, характерная для города колористика и отсылки к литературному наследию.
Объект
Катализатор инноваций Проект OMA для здания нового института в Университете штата Иллинойс в Чикаго.
Обзор
Зодчество: шесть событий Уже в среду в Гостином дворе стартует юбилейное, тридцатое «Зодчество». Рассказываем о том, что в этом году будет на фестивале.
Интервью
KOSMOS: «Весь наш путь был и есть – поиск и формирование. .. Говорим с сооснователями российско-швейцарско-австрийского бюро KOSMOS Леонидом Слонимским и Артемом Китаевым: об учебе у Евгения Асса, ценности конкурсов, экологической и прочей ответственности и «сообщающимися сосудами» теории и практики – по убеждению архитекторов KOSMOS, одно невозможно без другого.
Премия
Глядя в небо В Саратове названы победители фестиваля короткометражных любительских роликов, посвященных архитектуре. Фильм, приглянувшийся редакции, занял 1 место. Размышляем о типологии, объясняем выбор, «показываем кино».
Объект
Заплыв за книгами Водоем на кровле у библиотеки в провицнии Гуандун сделал ее «подводной»: читатели как будто ныряют туда за книгами. Авторы проекта – 3andwich Design / He Wei Studio.
send. project
Мои волжские ночи Павильон для кинопоказов и фестивалей на набережной Саратова: ажурные стены, пропускающие речной простор, и каннская атмосфера внутри.
send.project
Японский дворик Концепция благоустройства жилого комплекса у Москвы-реки, вдохновленная модернистскими садами и японскими традициями: гравюры Кацусика Хокусай, герои Хаяо Миядзаки и пространства для созерцания.
Объект
Лекции отменяются Новый корпус Амстердамского университета прикладных наук рассчитан на новый тип образования: меньше лекций, больше проектной работы.
Результаты конкурса
Дружелюбная простота Публикуем проект IND Architects и Do buro, победивший в конкурсе на концепцию общественного центра «Прокшино».
Объект
Лаборатория для жизни Здание Лаборатории онкоморфологии и молекулярной генетики, спроектированное авторским коллективом под руководством Ильи Машкова («Мезонпроект»), использует преимущества природного контекста и предлагает пространство для передовых исследований, дружественное к врачам и пациентам.
Объект
Индустриальная романтика Atelier Liu Yuyang Architects превратило заброшенный корпус теплоэлектростанции и часть территории набережной реки Хуанпу в Шанхае в атмосферное городское пространство, романтизирующее промышленное прошлое территории.
Премия
Архивуд–13: Троянский конь Вручена тринадцатая по счету подборка дипломов премии АрхиWOOD. Главный приз – очень предсказуемый – парку Веретьево, а кто ж его не наградит. Зато спецприз достался Троянскому коню, и это свежее слово.
Работы студентов
Судьбы агломерации Летняя практика Института Генплана была посвящена Новой Москве. Всего получилось 4 проекта с совершенно разной оптикой: от масштаба агломерации до вполне конкретных предложений, которые можно было, обдумав, и реализовать. Рассказываем обо всех.
send.project
Твой морепродукт Пожалуй, первая в истории Архи.ру публикация, в которой есть слово «сексуальный»: яркий и чувственный интерьер для рыбного ресторана без прямых линий и прямолинейных намеков.
Объект
Каньон для городской жизни В Амстердаме открылся комплекс Valley по проекту MVRDV: архитекторы соединили офисы, жилье, развлекательные заведения и даже «инкубатор» для исследователей с многоуровневым зеленым общественным пространством.
send.project
Интерьер как пейзаж Работая над пространствами отеля в Светлогорске, мастерская Олеси Левкович стремилась дополнить впечатления, полученные гостями от природы побережья Балтийского моря.
send.project
Законченный образ Каркасный дом с тремя спальнями и террасой, для которого архитекторы продумали не только технологию строительства, но и обстановку – вся мебель и предметы быта также созданы мастерской Delo.
Объект
Обучающее пространство Начальная школа Фуцян в Шэньчжэне по проекту People’s Architecture Office.
Результаты конкурса
Золотая капитель 2022 Рассказываем об итогах архитектурного рейтинга «Золотая капитель», который прошел в Новосибирске в 26-й раз. Главная награда – у архитектурного бюро ГОРА.
send.project
Маяк на сопке Смотровая площадка, построенная в рамках проекта «Мой залив», дает жителям Мурманска возможность насладиться природой родного края, поймать северное солнце или укрыться от непогоды.
Объект
Рыбий мост Пешеходный и велосипедный мост в пригороде Сиднея по проекту Sam Crawford Architects вдохновлен местной фауной и традициями аборигенов.
Интервью
КОД: «В удаленных городах, не секрет, дефицит кадров» О пользе синего, визуальном хаосе и общих и специальных проблемах среды российских городов: говорим с авторами Дизайн-кода арктических поселений Ксенией Деевой, Анастасией Конаревой и Ириной Красноперовой, участниками вебинара Яндекс Кью, который пройдет 17 сентября.
Объект
Здесь будет город-сад Институт Генплана работает над проектом-исследованием территории площадью больше тысячи га в районе Вороново. Результат сравним с идеальным городом, причем идеи «города-сада» и компактной урбанизированной, но малоэтажной застройки с красными линиями, улицами, площадями пешеходной доступностью функций он совмещает в равных пропорциях.
Объект
Логика жизни Световая инсталляция, установленная Андреем Перличем в атриуме башен «Федерации», балансирует на грани между математическим порядком построения и многообразием вариантов восприятия в ракурсах.
Объект
«Отшлифованный образ» Завод по переработке овса по проекту бюро IDOM стоит среди живописного пейзажа Наварры и потому получил «отполированный» облик, не нарушающий окружение.
send.project
Избушка волонтера Микродом, придуманный бюро Архдвор для людей, готовых совмещать путешествия с участием в восстановлении заброшенных деревень и памятников архитектуры. Первые Izbushk′и установлены в деревне Астошово и уже принимают гостей.

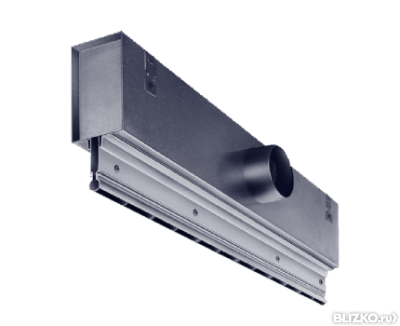

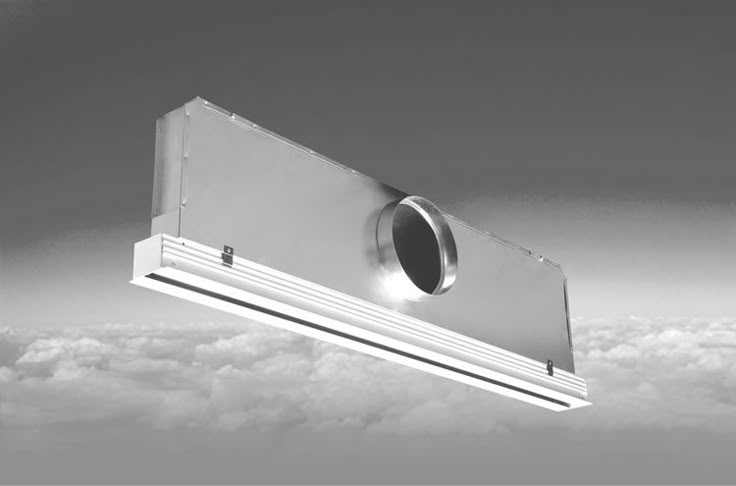

Линейные щелевые диффузоры и пленумы – В наличии
Линейные щелевые диффузоры. Доставка в течение 2-5 дней Линейные щелевые диффузоры 1-2-3 щелевые и соответствующие статические камеры — стандартные линейные щелевые диффузоры — 100 % алюминий — не подвержен коррозии — легко чистить и устанавливать
Мы начали 20 лет назад, когда небольшая строительная компания под названием Skuadra Developers столкнулись с проблемой. Разработчики Skuadra не смогли найти ни одной крышки вентиляционного отверстия переменного тока, которую они законно хотели установить в строящихся ими современных домах. Разработчики Skuadra пришли в Texas Buildmart с идеей создать новые крышки вентиляционных отверстий переменного тока, которые они с гордостью установили бы в своих новых домах.

Skuadra Разработчики быстро столкнулись с конкуренцией, требующей своих новых крышек для вентиляционных отверстий, и не могли одновременно обрабатывать все запросы и вести успешный строительный бизнес. Они решили создать партнерство с Texas Buildmart, чтобы Texas Buildmart продавал вентиляционные крышки, а они получали небольшой процент.

Texas Buildmart уже продала большое количество строительных материалов и современных приспособлений для дома, но увидела в этом новом продукте большой потенциал.
Texas Buildmart хотели продвигать эти новые крышки вентиляционных отверстий переменного тока, не забывая при этом обо всех других продуктах, которые они продавали, поэтому они создали еще одну компанию, которая сосредоточилась бы только на новых крышках вентиляционных отверстий переменного тока. Компания Texas Buildmart увидела потребность рынка в этих вентиляционных крышках и создала сайт Linearslotdiffusers.com, специально ориентированный на рынок вентиляционных крышек переменного тока, предлагающий высококачественные линейные вентиляционные диффузоры и современные стандартные вентиляционные крышки.

С самого начала мы в Linear Slot Diffusers считали неправильным, что в новых домах и зданиях в современном стиле по-прежнему используется 19Накладки на вентиляционные отверстия в стиле 50-х годов. Мы решили попытаться удовлетворить эту потребность продуктами, которые мы хотели бы иметь в наших собственных домах. Линейные щелевые диффузоры начали производить современные вентиляционные крышки HVAC AC, линейные щелевые диффузоры, стандартные линейные щелевые диффузоры и даже линейные диффузорные камеры статического давления для жилых и коммерческих зданий.

Сначала рост был медленным, и казалось, что мы единственные, кто считал наши продукты великолепными. Мы почти разочаровались в линейных щелевых диффузорах после 5 долгих лет попыток сделать все возможное, чтобы заявить о себе, но отклик был незначительным. Затем, на шестом году, после большой помощи со стороны строителей, дизайнеров и выставок, а также большой решимости наших сотрудников рассказать людям о наших крышках для вентиляционных отверстий переменного тока, мы начали видеть хороший отклик от строителей и дизайнеров. Линейные щелевые диффузоры теперь могли отделиться от Texas Buildmart.

Десять лет спустя после запуска Linear Slot Diffusers это была поездка, мы продавали подрядчикам, поставщикам, строителям и проектировщикам — все выглядело хорошо. Тем не менее, многие домовладельцы стали спрашивать нас о наших продуктах и о том, как им нужны наши крышки для вентиляционных отверстий без необходимости обращаться к строителям, они хотели иметь возможность сделать это самостоятельно. После многих месяцев размышлений и мозгового штурма, как мы можем продать это обычному домовладельцу, мы, наконец, поняли это и решили, что Linear Slot Diffusers будет компанией, которая будет обслуживать как жилые, так и коммерческие помещения. Мы установили для себя эталон, чтобы все наши продукты были долговечными, чтобы выдерживать любые коммерческие условия, и в то же время облегчали их установку для среднего домовладельца.

В 2016 году, после обновления наших продуктов и компании, чтобы они были ориентированы не только на подрядчиков, строителей и проектировщиков, мы создали www.linearslotdiffusers.com, чтобы иметь платформу, где средний домовладелец мог иметь место для покупки новых крышек вентиляционных отверстий переменного тока для их дом. Это был огромный риск для нас как компании, потому что мы понятия не имели, сработает ли это, но мы все равно это сделали. Через 2 года мы не увидели большого отклика, но однажды мы начали замечать рост числа людей, посещающих www.linearslotdiffusers.com, на что мы сначала подумали, что это глюк, потому что рост был таким внезапным. Мы начали больше инвестировать в наш веб-сайт, увидев его рост, и сайт www.linearslotdiffusers.com получил хороший отклик.

Перенесемся к сегодняшнему дню, и нам очень повезло увидеть продолжающийся рост за счет замечательных клиентов, таких же, как вы, которые говорили: «Мы хотим большего!» и так мы слушали. После 3 поколений крышек для вентиляционных отверстий переменного тока мы теперь имеем новейшую линейку линейных диффузоров, которая представляет собой 4-е поколение крышек для вентиляционных отверстий переменного тока, и Linearslotdiffusers.com с гордостью сообщает, что у нас есть более 100 продуктов, все из которых изготовлены из высочайшего качества, все В наличии и готов к отправке с расчетным временем прибытия 2-5 рабочих дней.

Мы предпочитаем называть наши продукты линейными щелевыми диффузорами и стандартными линейными щелевыми диффузорами, но вы можете называть наши продукты по своему усмотрению, хотите ли вы называть их вентиляционными диффузорами, линейными вентиляционными крышками, современными вентиляционными крышками, современными кондиционерами. вентиляционные крышки, линейные вентиляционные решетки, возвраты и регистры, вентиляционные крышки переменного тока, регулируемые вентиляционные крышки кондиционера, вентиляционные крышки кондиционера, вентиляционные крышки диффузора, вентиляционные решетки, вентиляционные решетки, потолочные вентиляционные крышки, центральные вентиляционные крышки, декоративные вентиляционные крышки, декоративные потолочные вентиляционные крышки, декоративные вентиляционные отверстия, декоративные настенные решетки, декоративные настенные вентиляционные крышки, напольные регистрационные крышки, напольные регистры, напольные вентиляционные крышки, отопительные регистры, hgtv dream home вентиляционные крышки, hgtv тотализаторы вентиляционные крышки, HVAC вентиляционные крышки , линейные решетки, металлические напольные регистры, металлические вентиляционные крышки, алюминиевые вентиляционные крышки, вентиляционные крышки Property Brothers, регистрационные крышки, регистрационные вентиляционные отверстия или просто вентиляционные крышки и т. д. Вы знаете, что LinearSlotDiffusers.com предлагает крышки возвратных вентиляционных отверстий квадратного размера, однощелевые, двухщелевые крышки вентиляционных отверстий переменного тока и линейные щелевые диффузоры, мы довольны. Мы здесь, чтобы помочь!
Часто задаваемые вопросы
Часто задаваемые вопросы
Если у вас есть какие-либо вопросы, не стесняйтесь проверить нашу Свяжитесь с нами страница или позвоните нам по телефону (956)900-1103 и/или напишите нам по адресу: [email protected]
Что делает линейный щелевой диффузор? Для чего используются линейные щелевые диффузоры? Что такое щелевой диффузор? Что такое линейный диффузор? Что такое линейная вентиляция?
Линейные щелевые диффузоры представляют собой линейные вентиляционные крышки и «лицо» вентиляционного отверстия. Блок кондиционирования воздуха распределяет воздух по всему дому/зданию через воздуховод и подает горячий/холодный воздух в каждую комнату, в которой находится вентиляционное отверстие, через лицевую сторону вентиляционного отверстия, которая представляет собой крышку вентиляционного отверстия или линейный щелевой диффузор.
Подходят ли линейные щелевые диффузоры?
Линейные щелевые диффузоры представляют собой лицевую сторону вентиляционного отверстия, часто называемую крышкой вентиляционного отверстия. Линейные щелевые диффузоры хороши тем, что они эстетически приятны на вид и придают современный вид любой комнате, в которой они находятся.
Как выбрать линейный щелевой диффузор?
Для новостроек мы всегда рекомендуем уточнять у вашего подрядчика по ОВКВ, какие CFM потребуются для каждой комнаты, а затем выбирать линейные щелевые диффузоры на основе CFM, которые мы перечислили в наших брошюрах по ссылкам под изображением. Если это реконструкция, и вы хотите перейти от старой вентиляционной крышки к линейному щелевому диффузору, мы рекомендуем использовать CFM, которые мы указали в наших брошюрах по ссылкам под изображением. Сначала снимите старую вентиляционную крышку, измерьте отверстие и на основе этих измерений найдите размер по ссылке «Стандартный линейный щелевой диффузор», а затем сравните его со ссылкой «Линейные щелевые диффузоры», как показано на рисунке. ниже, вы хотите быть как можно ближе к CFM.
Стандартные линейные щелевые диффузоры:
https://www.linearslotdiffusers.com/pages/standard-linear-slot-diffusers
Линейные щелевые диффузоры:
https://www.linearslotdiffusers.com/pages/linear- щелевые диффузоры и нагнетательная камера
Каких размеров бывают вентиляционные крышки? Какой стандартный размер вентиляционной крышки?
Вентиляционные крышки, решетки, регистры, диффузоры бывают разных размеров. Наиболее стандартными размерами являются 10 дюймов x 6 дюймов, 12 дюймов x 6 дюймов и 8 дюймов x 4 дюйма. Вы найдете по крайней мере один из них в большинстве домов. Крышки вентиляционных отверстий стандартного размера могут варьироваться от 6 дюймов на 4 дюйма до 30 дюймов на 24 дюйма (это все размеры, которые мы предлагаем).
Как измерить крышки вентиляционных отверстий? Как вы измеряете сменные крышки вентиляционных отверстий?
Мы рекомендуем измерить размер отверстия воздуховода, чтобы убедиться, что горловина крышки вентиляционного отверстия кондиционера войдет в отверстие. Размеры наших продуктов классифицируются по горловине крышки вентиляционного отверстия переменного тока, а не по лицевой стороне крышки вентиляционного отверстия переменного тока. Ниже приведен краткий флаер о том, что нужно измерить на крышке вентиляционного отверстия переменного тока после ее снятия.
Что мне нужно знать, чтобы приобрести один из ваших диффузоров?
Чтобы приобрести один из наших диффузоров, вам нужно всего лишь:
Отвинтите старую крышку вентиляционного отверстия
” data-font=”Calibri” data-listid=”1″ data-list-defn-props=”{"335551671":1,"335552541":0,"335559683":0,"335559684":-1,"335559685":720,"335559991":360,"469769242":[65533,0,46],"469777803":"left","469777804":"%1.","469777815":"hybridMultilevel"}” data-aria-posinset=”2″ data-aria-level=”1″> Снимите старую вентиляционную крышку
Измерьте воздуховод (открытое отверстие) с помощью рулетки.
” data-font=”Calibri” data-listid=”1″ data-list-defn-props=”{"335551671":1,"335552541":0,"335559683":0,"335559684":-1,"335559685":720,"335559991":360,"469769242":[65533,0,46],"469777803":"left","469777804":"%1.","469777815":"hybridMultilevel"}” data-aria-posinset=”4″ data-aria-level=”1″> Затем, основываясь на этих размерах, вы можете заказать диффузор на нашем веб-сайте: www.LinearSlotDiffusers.com.
Как выбрать линейный щелевой диффузор?
Во-первых, мы рекомендуем выяснить CFM помещения, в котором будут установлены линейные щелевые диффузоры, и, если используется несколько линейных щелевых диффузоров, вычесть CFM в зависимости от того, сколько линейных щелевых диффузоров будет установлено в помещении.
Во-вторых, мы рекомендуем выбрать стиль, будь то однослотовый, двухслотовый или трехслотовый линейный щелевой диффузор. Несмотря на то, что однослотовые диффузоры выглядят красивыми и тонкими, они не имеют такого же выходного CFM, как более крупные двухслотовые и трехслотовые диффузоры.
В-третьих, заказ линейных щелевых диффузоров и их установка (рекомендуется поручить установку профессионалу, но вы можете сделать это самостоятельно).
Ознакомьтесь с нашими каталогами , чтобы узнать, какие размеры горловины и лицевой стороны вентиляционных крышек подходят для вашего воздуховода:
Стандартные линейные щелевые диффузоры: https://www.linearslotdiffusers.com/pages/standard-linear-slot-diffusers
Линейные щелевые диффузоры: https://www.linearslotdiffusers.com/pages/linear-slot-diffusers -and-plenum-box
В чем разница между крышкой вентиляционного отверстия переменного тока и линейным щелевым диффузором? В чем разница между решеткой и диффузором? Как называется крышка вентиляционного отверстия?
Нет разницы между дефлекторами, диффузорами, регистрами, решетками. Все это просто разные названия, используемые в разных отраслях для крышек вентиляционных отверстий переменного тока. Крышки вентиляционных отверстий переменного тока — это «лицевая сторона» ваших воздуховодов переменного тока, которая находится внутри черного ящика, который вы видите, когда снимаете крышки вентиляционных отверстий переменного тока. Две основные функции вентиляционных крышек переменного тока — закрывать воздуховод и направлять поток воздуха, поступающий в помещение.
Как установить крышку вентиляционного отверстия переменного тока линейного щелевого диффузора?
Способ установки – через предварительно просверленные отверстия внутри диффузора. Как только вентиляционное отверстие будет на месте, вы найдете его, открыв заслонки (временно ограничивая доступ воздуха). Мы рекомендуем дрель с удлинителем для установки металлических перфорирующих винтов, которые будут включены в вентиляционное отверстие. Вы получите линейный щелевой диффузор в ОТКРЫТОМ положении. Черные лезвия будут касаться друг друга и находятся в полностью открытом положении. Поток воздуха будет проходить через боковые стороны. Когда вы разделяете черные лопасти, вы будете ограничивать поток воздуха. Вы можете сделать это вручную пальцами, тогда вы увидите предварительно просверленные отверстия, а с помощью дрели и удлинителя вы вкрутите 4 металлических перфорационных винта по бокам. Чтобы вернуть его в ОТКРЫТОЕ положение, как и любой другой линейный щелевой диффузор, вам понадобится инструмент, такой как плоская пластиковая лопатка, нож, что-нибудь плоское и твердое. Вам нужно будет вставить инструмент между черным лезвием и белой поверхностью диффузора и надавить на него по направлению назад к центру.
Вот короткая демонстрация видео: https://youtu.be/p6wwj-20tzE
Что означает CFM?
CFM означает кубические футы в минуту и является наиболее распространенным способом измерения расхода воздуха. Мы измеряем CFM, предполагая эффективную скорость 9,8 фут/с, поскольку это отраслевой стандарт. Площади измеряются в квадратных единицах (например, в квадратных футах), а объемы измеряются в кубических единицах (например, в кубических футах). Помещения измеряются в кубических футах, и помещение по отраслевым стандартам должно охлаждаться менее чем за 4 минуты, поэтому один вентиль в помещении объемом 1000 кубических футов (10 футов x 10 футов x 10 футов) должен иметь как минимум один вентиль с рейтингом не менее 260. ЦФМ или выше. Тем не менее, мы всегда рекомендуем сначала поговорить с экспертом по HVAC или лицензированным специалистом.
Сколько кубических футов в минуту для каждого линейного щелевого диффузора?
Чтобы узнать рейтинг CFM наших линейных щелевых диффузоров, вы можете найти его, просмотрев столбец CFM по ссылкам в нашем каталоге ниже (и которые показаны на рисунке ниже:
Стандартные линейные щелевые диффузоры: https:// www.linearslotdiffusers.com/pages/standard-linear-slot-diffusers
Линейные щелевые диффузоры: https://www. linearslotdiffusers.com/pages/linear-slot-diffusers-and-plenum-box
Выпускные отверстия для линейного щелевого диффузора бывают разных цветов?
В настоящее время мы предлагаем только стандартные потолочные крышки белого цвета. Мы можем поддерживать наши современные вентиляционные крышки по разумной цене, потому что мы производим наши вентиляционные крышки оптом, поэтому мы предлагаем наши вентиляционные крышки только в стандартном потолочном белом цвете и поэтому мы не делаем нестандартные размеры.
Можно ли покрасить линейный щелевой диффузор переменного тока?
Да, хотя мы предлагаем наши вентиляционные крышки только в стандартном потолочном белом цвете, наши вентиляционные крышки можно красить. Мы не рекомендуем красить крышки вентиляционных отверстий, потому что они покрыты порошковой электростатической краской, что делает их легко очищаемыми и очень пыленепроницаемыми. Однако, если вы решите покрасить наши вентиляционные крышки, мы рекомендуем использовать краску на масляной основе или эпоксидную смолу.
Требуется ли лицензированный установщик или я могу установить линейный щелевой диффузор переменного тока самостоятельно?
Нет, не требуется. Мы рекомендуем вам ознакомиться с рекомендациями вашего округа и штата, чтобы узнать, требуется ли разрешение на реконструкцию систем HVAC. Мы разработали наши линейные щелевые диффузоры для установки обычным домовладельцем, потому что мы верим в удобство. Вот почему мы рекомендуем смотреть наши видеоролики и искать информацию в Интернете и/или искать консоль разнорабочего или установщика ОВКВ.
Вот видеодемонстрация: https://youtu.be/p6wwj-20tzE
Предлагаете ли вы линейный щелевой диффузор нестандартного размера?
В настоящее время мы, к сожалению, не предлагаем линейные щелевые диффузоры нестандартных размеров. Чтобы обеспечить высочайшее качество наших вентиляционных крышек и доступную цену, мы производим наши модели в больших масштабах, то есть мы производим их оптом. Это еще одна причина, почему мы всегда в наличии и готовы к отправке.
Как работают вентиляционные отверстия переменного тока с линейным щелевым диффузором?
Наши линейные щелевые диффузоры представляют собой систему направленного действия с трехсторонним воздушным потоком, которую можно реализовать путем изменения направления заслонок (жалюзи) с помощью пластикового шпателя или инструмента с плоской поверхностью. Функция и конструкция внутреннего монтажа позволяют избежать обнажения воздуховода. Электростатическая краска обеспечивает гладкую поверхность, благодаря которой их легко чистить.
Можно ли устанавливать линейный щелевой диффузор на полу?
Да. Наши вентиляционные крышки изначально были разработаны только для потолков, но после изменений в дизайне мы скорректировали наши конструкции, чтобы их можно было легко устанавливать на потолки, стены и полы. Если он подходит, он сидит – это означает, что если отверстие воздуховода представляет собой отверстие 12×4, то не имеет значения, находится ли оно на потолке, стене или полу, наша крышка вентиляционного отверстия переменного тока может быть установлена.
Линейный щелевой диффузор AC Vents направлен или можно регулировать воздушный поток?
Наши стандартные линейно-щелевые диффузоры предлагают 9Направленный поток воздуха 0 градусов. Наши линейные щелевые диффузоры обеспечивают направленный воздушный поток на 180 градусов. Этого направленного воздушного потока можно добиться, изменив направление заслонок (жалюзи), отрегулировав их с помощью пластикового шпателя или инструмента с плоской поверхностью.
Ваш линейный щелевой диффузор работает как обратка?
Да, все наши модели можно использовать как в качестве приточного, так и обратного вентилятора переменного тока. Однако имейте в виду, что при использовании в качестве обратного вентиляционного отверстия мы рекомендуем использовать 0,8-кратный множитель для указанного CFM (т. е. указанное значение CFM, равное 300, будет для подачи, а та же самая вентиляционная крышка, если она используется в качестве возвратной вентиляционной крышки, будет иметь CFM 240), потому что всасывать воздух труднее, чем выталкивать такое же количество воздуха.
Каковы ваши вентиляционные отверстия переменного тока с линейным щелевым диффузором по сравнению с обычными вентиляционными отверстиями переменного тока?
Обеспечивает современный вид, придавая любой комнате более обновленный вид.
Электростатическая краска для гладкой поверхности облегчает чистку наших вентиляционных отверстий.
100% алюминий – не подвержен коррозии – очень прочный и устойчивый к ржавчине.
Направленные демпферы, которые не только рассеивают воздух, но и регулируют поток воздуха.
Вкручивается сбоку, а не спереди, что обеспечивает более надежную фиксацию и придает ему вид приспособления.

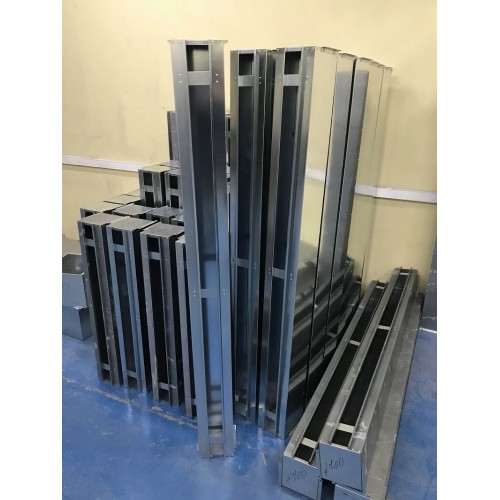

Вы продаете камеры статического давления?
Да, в настоящее время мы предлагаем только камеры статического давления для наших линейных щелевых диффузоров (линейные щелевые диффузоры — 1 слот, линейные щелевые диффузоры — 2 слота, линейные щелевые диффузоры — 3 слота). Мы НЕ продаем статические камеры для наших стандартных линейных щелевых диффузоров, потому что обычно при модернизации у вас уже будет статическая камера.

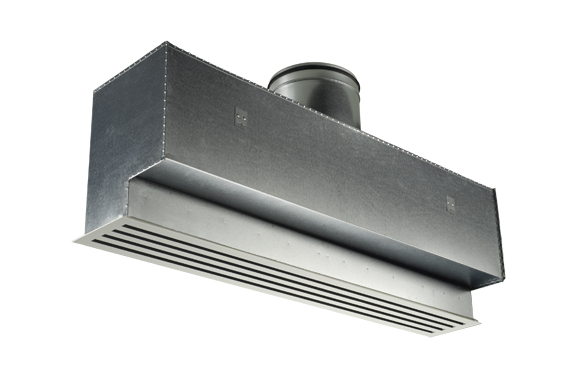

Нужна ли мне статическая камера для ваших линейных щелевых диффузоров?
Да, в настоящее время мы предлагаем только камеры статического давления для наших линейных щелевых диффузоров:
Линейные щелевые диффузоры — 1 слот
Линейные щелевые диффузоры — 2 слота
Линейные щелевые диффузоры — 3 слота
рынок.
Вы продаете редукторы нагнетания?
Нет, мы не носим и не продаем редукторы нагнетательного давления. Редуктор Plenum подобен соединению между большим соединением Plenum и меньшим соединением переменного тока. Вы можете приобрести нагнетательные редукторы в местном магазине Home Depot или Lowes. Они не слишком дорогие, и большинство сотрудников поймут, о чем вы говорите.
Подходит ли стандартный линейный щелевой диффузор к существующему воздуховоду?
Да. Наши стандартные линейные щелевые диффузоры были разработаны как самый быстрый и простой способ заменить ваши текущие крышки вентиляционных отверстий переменного тока. Вы можете сделать это самостоятельно или попросить мастера сделать это за вас. Замена вентиляционных отверстий стандартными линейными щелевыми диффузорами также является более экономичным вариантом.
Как указано выше, мы рекомендуем измерить размер отверстия воздуховода, чтобы убедиться, что горловина крышки вентиляционного отверстия кондиционера войдет в отверстие. Размеры наших продуктов классифицируются по горловине крышки вентиляционного отверстия переменного тока, а не по лицевой стороне крышки вентиляционного отверстия переменного тока. Ниже приведен краткий флаер о том, что нужно измерить на крышке вентиляционного отверстия переменного тока после ее снятия.
Вы предлагаете сметы для крупных заказов?
Да, позвоните нам по телефону (956) 900-1103 для получения дополнительной информации
Линейный щелевой диффузор – алюминий (с порошковым покрытием)
Артикул:
ДАСЛ
$35. 00 – $395.00
Добавить в корзину
Опции
Информация
Технические характеристики
отзывов
Информация
Артикул:ДАСЛ ,Доступность:

Информация
Артикул:
ДАСЛ
Наличие:
Стандартное время изготовления 4 недели
Технические характеристики
Цвет, Цвет, Цвет, Цвет, Цвет, Демпфер, Размер воздуховода, Размер воздуховода, Размер воздуховода, Размер воздуховода,

Технические характеристики
Цвет:
Белый
Цвет:
Коричневый
Цвет:
Серебро
Цвет:
Голый алюминий
Цвет:
Черный
Демпфер:
Диффузор
Размер воздуховода:
2 х 10
Размер воздуховода:
2 х 12
Размер воздуховода:
2 х 14
Размер воздуховода:
4 х 8
Размер воздуховода:
4 х 10
Размер воздуховода:
4 х 12
Размер воздуховода:
4 х 14
Размер воздуховода:
6 х 10
Размер воздуховода:
6 х 12
Размер воздуховода:
6 х 14
Размер воздуховода:
8 х 8
Размер воздуховода:
8 х 10
Размер воздуховода:
8 х 12
Размер воздуховода:
10 х 10
Размер воздуховода:
10 х 12
Размер воздуховода:
12 х 12
Размер воздуховода:
250+ размеров
Оборудование:
Включено В зависимости от выбранного варианта монтажа
Материал:
Алюминий
Тип:
Потолочный регистр
Категория продукта:
Вентиляционные крышки
Доставка:
2-4 недели
Размер воздуховода:
Нестандартные размеры
отзывов
Часто покупают вместе:
Inc. Государственный налог с продаж
Ex. Государственный налог с продаж
Линейный щелевой диффузор — алюминий
$35.00 – $395.00
Описание
Линейный щелевой алюминиевый диффузор — идеальное решение, сочетающее высокую функциональность с современным дизайном. Они доступны в стандартных и нестандартных размерах, просты в установке, имеют направленный поток воздуха и устойчивы к коррозии. Пожалуйста, свяжитесь с нами напрямую по любым вопросам, касающимся нестандартных размеров.
Характеристики продукта:
Полностью экструдированная алюминиевая конструкция
Доступны диффузоры с 1–4 слотами
Доступен с шириной паза 1/2″ – 3/4″ – 1″
Аэродинамические контроллеры щипцов для льда позволяют контролировать 180 схем. Контроллеры из экструдированного алюминия для защиты от коррозии и снижения уровня шума
Доступны любой длины. Длины более 84 дюймов соединяются вместе с помощью прилагаемых установочных штифтов для непрерывного внешнего вида
Максимальная длина контроллеров нанесения составляет 60 дюймов. Длины более 60 дюймов будут поставляться с несколькими контроллерами нанесения
.
Доступен без контроллеров нанесения для возвратных приложений
Прочное порошковое покрытие белого цвета
Линейный щелевой диффузор — характеристики
DASL – подача диффузора
Измерение – Размеры
Измерения
Таблица измерений
Соображения длины
Добавьте 1-1/2 дюйма к длине для увеличения внешнего размера
Вычтите 1/2 дюйма из длины для получения общего внутреннего размера
Варианты монтажа
Отверстия для винтов
Скрытый кронштейн (+10%)
Проложить/без монтажа
Полевая резка
DASL заказываются по длине на заводе, но могут быть укорочены в полевых условиях. Используйте высокоскоростное углеродистое полотно с мелкими зубьями для резки алюминия.
С каждого конца (X) можно отрезать не более 3 дюймов.
Для регулировок более 2 дюймов сдвиньте фиксирующую защелку к опоре.
Диффузоры можно отрегулировать до 6 дюймов, обрезав оба конца.
Снимите торцевые заглушки перед обрезкой и снова установите после обрезки.
Схемы воздушного потока
Один слот
Два слота
Клиенты также просмотрели
Категории
Счет
Диффузоры анемостата
Алюминиевый линейный щелевой диффузор н. э.

Линейные диффузоры

• Фри Флоу Архитектурные линейные щелевые диффузоры
• Про Джет Архитектурные линейные щелевые диффузоры
• СЛАД
Алюминиевый линейный щелевой диффузор
• ТАЗР
для потолков TechZone
•
Пленумы распределения воздуха

Квадратные рассеиватели

• Парагон PG Квадратный диффузор
• ПГР Рассеиватель с круглым налетом Paragon
• PHV Горизонтальная комбинация /
Вертикальный рассеиватель
• Д
Направленный диффузор
• HPX
Индукционный диффузор со смесительными лопастями
• Дх Индукционный диффузор с соплами
• Е
Квадратный конусный диффузор
• Z
Square 3 Cone Архитектурный диффузор
• КК
Модульный диффузор
• QL
Четырехлинейный диффузор
• ДКК
Кассетный диффузор
• ТМ
Рассеиватель для потолочной плитки
• МДРВ/МВА
Диффузоры большой емкости

Перфорированные диффузоры

• КГ
Контроллеры распыла для лицевого монтажа
• ПД
Штампованные контроллеры с изогнутым рисунком
• ПДС
Штампованные контроллеры RotoThrow с криволинейной конфигурацией и диагональной схемой обдува
• ПАК
Модульный диффузор с индивидуально регулируемыми изогнутыми лопастями
• ККП
Модульный диффузор с квадратной горловиной
• XS-800
Перфорированный линейный диффузор подачи
• 3PD
Канальный потолочный возврат, соответствует PD
• 3PU
Потолочный возврат без воздуховодов

Щелевые диффузоры

• SCD
Регулируемый щелевой диффузор
• API
Т-образный щелевой диффузор
• SLSD
Стальной линейный щелевой диффузор
• ФД
Щелевой диффузор с неподвижной лопастью
• ФДБ
Щелевой диффузор с неподвижными лопастями
с вертикальным выбросом

Круглые диффузоры

• СМ-1P
Круглый пластинчатый рассеиватель
• СМ-1
Стационарный, горизонтальный диффузор
• ВТ
Диффузор Vortech
• С-24
Регулируемый нагнетательный диффузор с глубоким внешним конусом, препятствующим образованию пятен
• С-27
Регулируемый нагнетательный диффузор с неглубоким внешним конусом
• C-27-RP
Регулируемый нагнетательный диффузор с неглубоким внешним конусом и круглой накладкой
• АР-3
Фиксированный, горизонтальный диффузор нагнетания с высокой скоростью воздухообмена
• HU-3
Диффузор тепловентилятора для монтажной высоты более 15 футов
• HU-4
Диффузор тепловентилятора для монтажной высоты 8–15 футов
• HU-4 с ДЭ-2 HU-4 с регулируемым дефлектором DE-2 меняет направление выброса с горизонтального на вертикальное

Диффузоры VAV

• ПвВ Электронный диффузор VAV

Форсунка – Жиклер

• DJ
Диффузоры Diffus-a-Jet, струйные и рассеянные потоки воздуха
• СПТ
Точечный рассеиватель в стиле Punkah
• И. Дж. Инфини-Джет Барабанные жалюзи
• EJ EcoJet Барабанные жалюзи для спиральных воздуховодов

Принадлежности

• БД
Регулятор объема с оппозитными лопастями для установки в квадратных или прямоугольных воздуховодах
• ВД
Дроссельный клапан регулировки объема
• БТД Радиальный демпфер галстука-бабочки
• СРО
Переходник с квадратного на круглый
• ТБФ
Т-образная рама
• ЭД
Выравнивающий дефлектор для установки в квадратных или прямоугольных воздуховодах
• ЛД
Жалюзийный демпфер
• COB
Регулятор объема с оппозитными лопастями для установки в круглых воздуховодах
• CED
Выравнивающий дефлектор для установки в круглых воздуховодах
• ДЭ-2
Дефлектор, используемый с круглыми диффузорами HU-4 для регулировки формы
• ДТ Экстракторы

Авиамастер | Линейный щелевой диффузор
Назад к Диффузоры Вернуться к Решетки и диффузоры
Конструкция:
Рама и створки: Высококачественный экструдированный алюминиевый профиль
Ширина слота: 19 мм, стандарт
Количество слотов: От 1 до 8
Длина: До 5,8 м доступны в виде одной детали
Дополнительные аксессуары: Статическая камера без облицовки, с внутренней или внешней изоляцией
3 Категории: Диффузоры, Решетки и диффузоры, Линейный щелевой диффузор Скачать каталог
Описание
Линейный щелевой диффузор Airmaster Slim – модель ASMLD представляет собой усовершенствованную версию обычных щелевых диффузоров. Эта модель линейного щелевого диффузора поставляется со съемными отклоняющими пластинами. Ведущие архитекторы Ближнего Востока предпочитают модель ASMLD другим линейным щелевым диффузорам из-за ее элегантного эстетического вида и способности контролировать направление воздушного потока.
Каркас и направляющие пластины изготовлены из высококачественного экструдированного алюминиевого профиля с преимуществами коррозионной стойкости и жесткости
Этот высокопроизводительный линейный воздушный диффузор предназначен для достижения наилучшего горизонтального распределения воздуха с отличными характеристиками статического давления, дальности выброса и звука.
Это полностью съемное устройство управления распылением обеспечивает доступ для установки и балансировки с возможностью выбора черно-белого устройства управления распылением из экструдированного алюминия, которое позволяет регулировать распыление на 180 градусов и регулировать громкость в одном устройстве (без использования демпфера)
Положительное выравнивание соседних секций можно выполнить с помощью направляющих полос.
Пенопластовая прокладка уплотнена вокруг задней части рамы в качестве опции во избежание утечки воздуха.
Стандартная отделка:
Анодированный алюминий натурального цвета.
Цветное порошковое покрытие в соответствии с цветовыми кодами RAL.
Гибкость отделки доступна в качестве опции.
РАЗМЕР СЛОТА ASMLD:
Количество слотов
1
2
3
4
5
6
7
8
Размер шейки в мм:
38
76
113
151
188
225
262
299
Размер воздуховода в мм:
47
86
123
161
199
235
272
309
Общий размер в мм:
78
116
153
190
227
264
301
338
Модель ASMPD: Приточно-щелевые диффузоры для скрытой установки.
Назад к Линейный щелевой диффузор
Что такое щелевой диффузор? (с изображением)
`;

Б. Тернер
Дата последнего изменения: 14 сентября 2022 г.
Щелевой диффузор — это строительный элемент, используемый для подачи воздуха в помещение. Эти диффузоры служат важным компонентом в системе отопления, вентиляции и кондиционирования воздуха (HVAC). В отличие от традиционных квадратных или круглых диффузоров, щелевой диффузор имеет длинную узкую конструкцию. Эта особая форма позволяет строителям легко устанавливать эти диффузоры в труднодоступных местах и помогает скрыть диффузор от глаз, чтобы создать более эстетичный дизайн. В некоторых областях щелевой диффузор может также называться линейным или линейным щелевым диффузором.

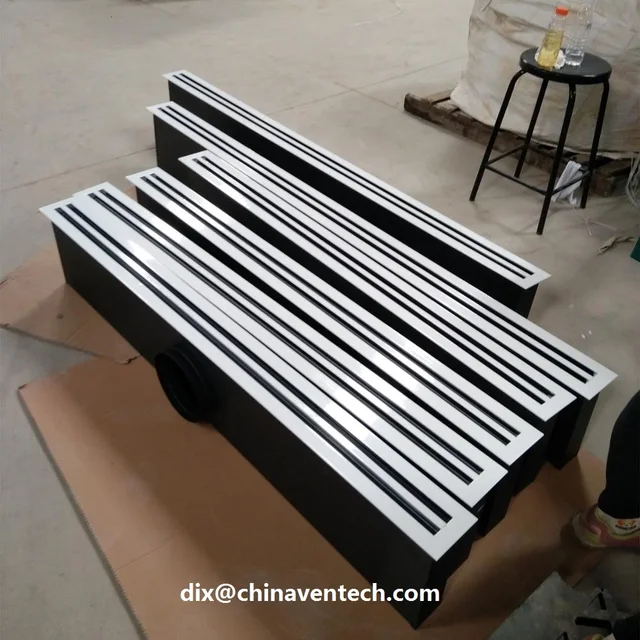

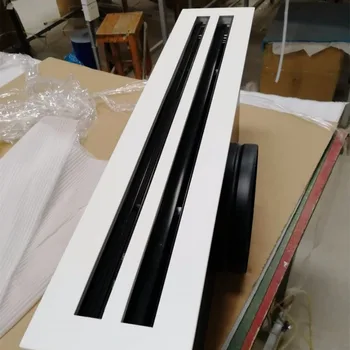

Системы центрального отопления и охлаждения распределяют воздух по зданию с помощью ряда металлических воздуховодов. Щелевой диффузор находится на конце воздуховода в каждой комнате и позволяет нагретому или охлажденному воздуху поступать в помещение. Каждый щелевой диффузор имеет линейную камеру или короб, который устанавливается над потолком. Эта воздушная камера помогает улучшить поток воздуха и позволяет воздуху поступать в пространство с равномерной и постоянной скоростью. Поверхность щелевого диффузора обычно имеет набор регулируемых ребер для дополнительного контроля и направления потока воздуха.

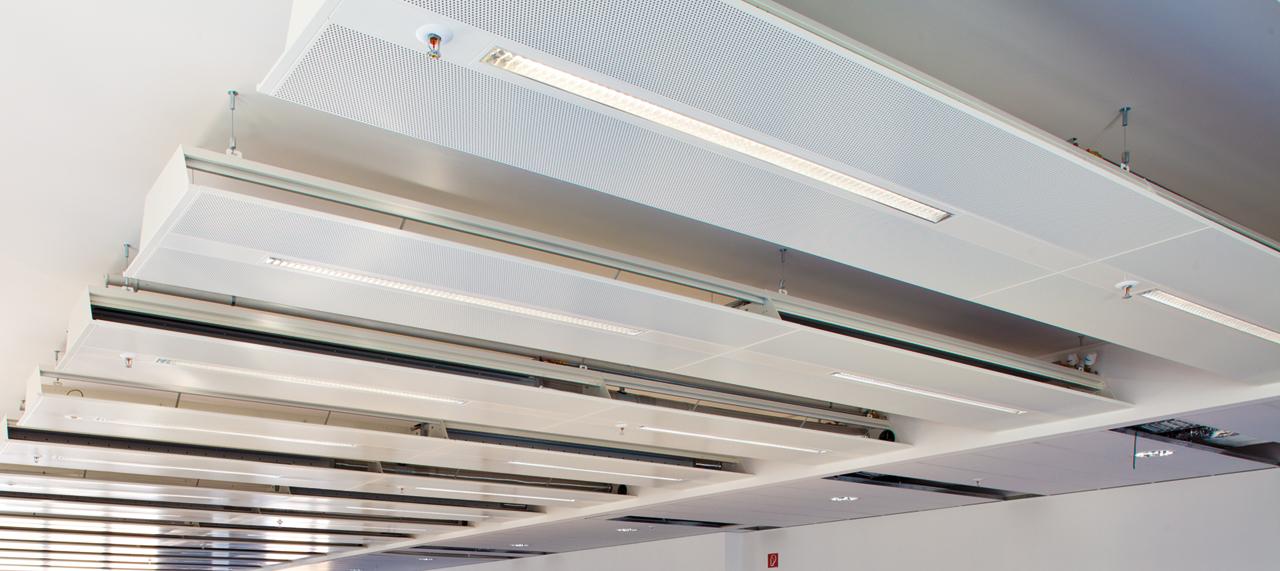

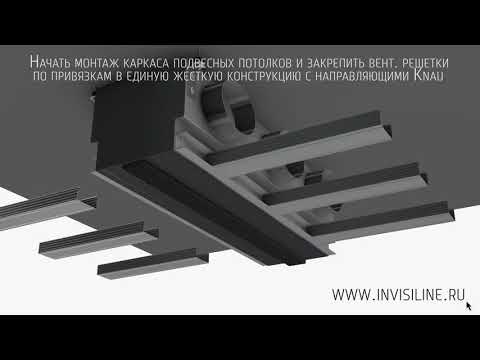

Подрядчики могут использовать несколько способов установки щелевых диффузоров. Обычно они скрыты в подвесном потолке, но также могут быть размещены в гипсокартонных перегородках или потолках. Некоторые конструкции требуют установки этих диффузоров на потолке над окном или во встроенной зоне под подоконником. В некоторых случаях диффузор можно даже разместить в полу. В редких случаях линейные щелевые диффузоры также могут заменить вытяжную решетку для возврата воздуха из комнаты обратно в обогреватель или кондиционер.
Щелевые диффузоры
имеют ряд преимуществ по сравнению с традиционными квадратными или круглыми диффузорами. Они представляют собой ненавязчивый способ подачи воздуха в помещение и спроектированы так, чтобы гармонировать с окружающей отделкой. Щелевые диффузоры также обеспечивают высокий уровень контроля над дизайном и планировкой пространства и позволяют пользователям использовать меньшее количество диффузоров, обеспечивая тот же объем воздушного потока.
По сравнению с другими типами моделей диффузоров, щелевые диффузоры, как правило, представляют собой самый дорогой способ распределения воздуха. Система HVAC, оснащенная линейными щелевыми диффузорами, будет стоить больше с точки зрения первоначальных материальных затрат, чем система, оснащенная круглыми или квадратными диффузорами для того же объема воздуха.
