Повысить комфорт проживания в частном доме позволяет его эффективный обогрев системами автономного отопления. С их помощью можно регулировать внутреннюю температуру, создавая благоприятный микроклимат. Существует несколько разновидностей котлов и типов топлива, но вне зависимости от выбранного варианта необходимо правильно обустроить помещение с оборудованием. Отделка котельной в частном доме влияет на функциональность и безопасность технического помещения.

Содержание

1. Требования к помещению
2. Чем можно обшить котельную изнутри
3. Стены
4. Полы
5. Потолок
6. Подготовительные работы
7. Интерьер котельной

Требования к помещению

Помещение котельной должно быть оборудовано форточкой или окном с открывающейся фрамугой

Отделочные работы в котельной в доме выполняют с соблюдением нормативных требований относительно помещений, в которых устанавливается котел:

• площадь котельной не должна быть меньше 8 м2;
• высота стен помещения не должна быть меньше 2,5 м;
• одна котельная может быть рассчитана на один или два котла;
• в котельной должна быть установлена вытяжка;
• противопожарная дверь должна иметь ширину не меньше 800 мм и открываться наружу;
• пол выкладывают кафельной плиткой или зашивают стальными листами;

• для котельной с электрическим оборудованием обязательно предусматривают заземление;
• отделку выполняют при помощи огнестойких материалов – цементной штукатурки или кафеля;
• помещение должно быть оборудовано окном с открывающейся фрамугой или форточкой;
• помещения с газовым, топливным или комбинированным котлом оснащается дымоходом;
• расстояние между котлом и стеной должно составлять не менее 100 мм;
• все узлы отопительного оборудования должны располагаться в свободном доступе;
• если техническое помещение пристроено к жилому дому, из него должны вести две противопожарные двери – одна в дом, другая – на улицу.

На территории котельной недопустимо хранить горючие и легко воспламеняющиеся вещества и материалы, а также лишние предметы, не влияющие на функциональность помещения. Проходы и пространство около оборудования должно быть свободным.

Чем можно обшить котельную изнутри

Для стен из бетона, газобетона или кирпича выбирают штукатурку или водоэмульсионную краску

Прежде чем определиться, какими должны быть стены в котельной, чем отделать их в частном доме, необходимо ознакомиться с техническими характеристиками строительных материалов на предмет их огнестойкости. Выбирая, чем лучше отделать блочные стены в небольшой котельной в загородном доме, важно помнить, что дизайн котельной не является определяющим фактором при выборе материала – на первый план выходит его практичность. Для стен из газобетона, бетона или кирпича выбирают штукатурку или водоэмульсионную краску. В качестве декоративной отделки используют кафель или металлические панели.

Обшить стены котельной в частном деревянном доме необходимо с учетом низкой огнестойкости древесины и необходимости ее тщательной защиты от возгорания. Дерево перед отделкой нужно обработать антипиренами, даже если изначально пиломатериал прошел подобную пропитку на стадии изготовления.

Стены

Перед тем как штукатурить стены необходимо нанести грунтовку

Выбирая способ отделки стен, лучше остановиться на простом в работе материале. Оштукатуривание позволяет решить стразу несколько вопросов:

• быстро выполнить ремонт помещения;
• выровнять стены;
• создать монолитный огнестойкий слой, который обладает высокой прочностью и теплоизоляционными свойствами.

Штукатурка может применяться в качестве подготовительной основы под чистовую обработку или быть декоративным финишным слоем. Во втором случае можно использовать краску или декоративный штукатурный состав, нанесенный поверх стартового гладкого слоя. Штукатурку наносят по маякам – металлическим направляющим, закрепленным на стене.

Состав накидывают между маяками, а затем растягивают при помощи правила. Прежде чем приступать к отделке стен с помощью штукатурки, поверхность обеспыливают грунтовкой – состав закупоривает поры основания и уменьшает расход материала.

Плитка в небольшой котельной в частном деревянном или блочном доме – оптимальный вариант, позволяющий получить огнестойкое покрытие и украсить интерьер помещения. Ее укладывают на ровные оштукатуренные стены.

Прежде чем отделать поверхность стен листовым металлом, их обрабатывают защитными пропитками и при необходимости утепляют. Утеплитель прокладывают между направляющими обрешетки, к которой впоследствии крепится листовая обшивка.

Полы

Керамогранит и керамическая плитка являются наиболее устойчивыми материалами

Пол в котельной в процессе эксплуатации подвергается серьезным нагрузкам, поэтому его рекомендуется отделывать керамической плиткой или керамогранитом. Это наиболее износоустойчивые, прочные и огнестойкие материалы.

Напольная плитка для котельной в частном доме выбирается с учетом технических характеристик. Цвет и рисунок не столь важны, хотя современные производители предлагают широкий выбор расцветок и фактур. Чтобы за полом было легче ухаживать, и он сохранял свой привлекательный внешний вид долгие годы, желательно выбирать крупноформатную плитку. Чем меньше швов, тем монолитнее и прочнее будет покрытие.

Потолок

Подготовка потолка к утеплению

Несмотря на то что помещение не жилое, все его поверхности должны выглядеть привлекательно. Для потолка рекомендуется выбрать подвесную гипсокартонную систему, которая позволяет между перекрытием и листами ГКЛ проложить коммуникации и утеплитель.

Монтаж такой конструкции занимает немного времени:

1. На потолок фиксируют металлический каркас из профилей.
2. Прокладывают утеплитель и проводку для светильников.
3. Подшивают гипсокартон при помощи саморезов.
4. Специальной насадкой на дрель вырезают отверстия для точечных светильников и выводят провода.
5. Затем необходимо зашпаклевать шляпки саморезов и места стыков.

Гипсокартон является негорючим материалом, поэтому идеально подходит для котельной. После шпаклевки и шлифовки гипсокартон можно отделать декоративной штукатуркой, используя механический способ нанесения, или покрасить потолок водоэмульсионной краской.

Подготовительные работы

Сухая стяжка пола

Установка оборудования требует ровного основания. Поэтому в первую очередь потребуется выровнять пол. Существует много способов, выбор зависит от конструкции и материала строения, а также от желаемой скорости выполнения работ:

• Традиционная мокрая стяжка позволяет получить идеально ровное основание, но высыхает она в течение 28 дней. Если ранее стяжка уже была залита, выровнять ее можно строительными самовыравнивающимися составами.

• Более быстрый способ выравнивания пола – полусухая стяжка. Она выполняется также по маякам, но рабочий раствор не жидкий, а в виде влажной цементно-песчаной смеси, которую по маякам разравнивают правилом.
• Быстры и «чистый» способ – сухая стяжка пола. Между маяками засыпается керамзит. Сверху монтируются гипсоволокнистые листы, которые сверху зашивают фанерой.

Для выравнивания стен используют штукатурку, гипсокартон или ЦСП плиты.

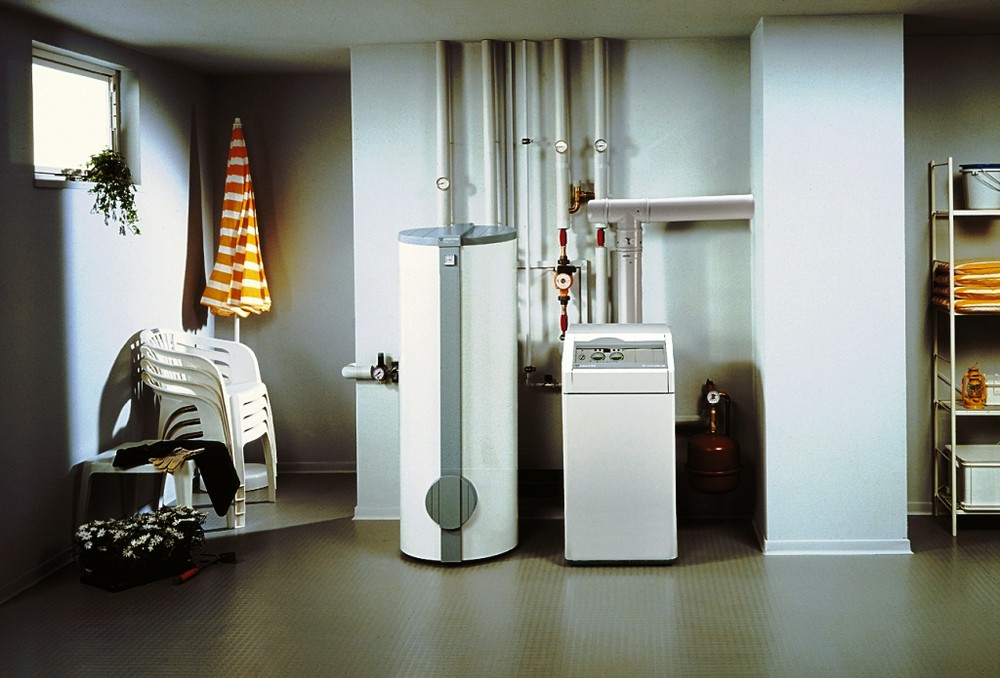

Интерьер котельной

Интерьер котельной должен быть в первую очередь функциональным. При его разработке важно продумать каждую мелочь. Учесть расположение оконных и дверных проемов, розеток и включателей. Выбрать светлую цветовую гамму, чтобы помещение выглядело уютным. Важно продумать освещение – оно должно быть интенсивным и равномерным.

В зависимости от площади помещения можно предусмотреть зону хранения в виде стеллажей. Мебель должна быть изготовлена из металла. Желательно выделить место для огнетушителя на случай непредвиденной пожароопасной ситуации.

Отделка котельной в частном доме

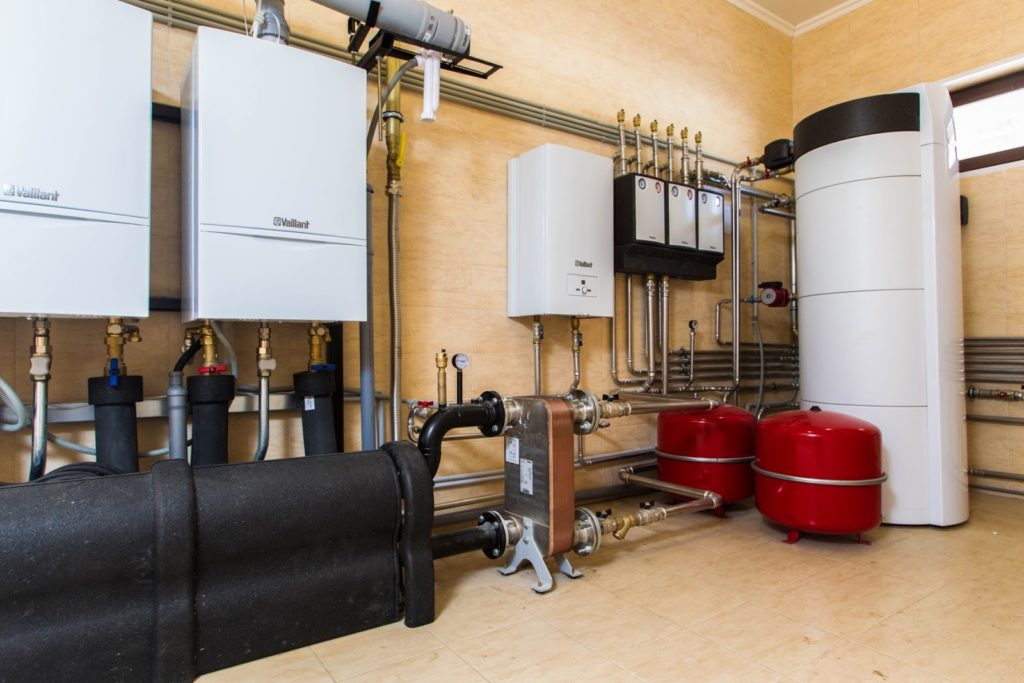

Отделка котельной в частном доме

Дизайн котельной в частном доме должен соответствовать нормам пожарной безопасности. Красота и гармония форм тоже важны. Главное, чтобы творческая задумка не нарушала установленные требования. О том, на что обратить внимание, какие материалы выбрать, и другие полезные советы читайте в нашей статье.



Особенности отделки котельной



Котельная в загородном доме располагается в цоколе или отдельном помещении с выходом на улицу. Последний вариант предпочтительнее. Выделенная комната практичнее и безопаснее. В случае возгорания, огонь не распространится на жилые этажи и подсобки, что позволит вам беспрепятственно покинуть дом.







Заранее определитесь, где будет расположен дымоход, диаметр выходных отверстий и трубных подводок. Обязательно прочитайте инструкцию котла. В технических требованиях подробно описываются условия эксплуатации, место монтажа и другие нюансы.









Также профессионалы рекомендуют подумать, достаточно ли приобретённых устройств, или понадобятся дополнительные расходы. Финансовый вопрос актуален, особенно для новоиспечённых хозяев. Лишние траты могут выбить из графика, и долгожданное новоселье опять придётся отложить. Чтобы это не случилось, контролируйте процесс.







Минимум раз в день встречайтесь с мастером и спрашивайте, что сделано сейчас, и определяйте планы на завтра. Отлично, когда вы сотрудничаете с профильной компанией. Так у вас гораздо больше шансов получить желаемое. Конечно, придётся что-то корректировать. Это нормальный рабочий процесс. Обращайтесь в фирмы, которые действуют на рынке не менее 5 лет, и не забывайте проверять подрядчиков.







Обязательно осмотрите пространство. Обычно котельная обустраивается в глухих помещениях. Средняя площадь комнаты составляет четыре квадратных метра, в объёме это примерно 15 кубометров.



Проект котельной



Предварительно необходимо согласовать план с газовиками. Постройка стоит на автономном фундаменте, не связанным с домом – значит, вы внимательно изучили СНиПы и пока делаете всё правильно.







Свой фундамент должен быть у котла. Возвышение 20 сантиметров выкладывают из кирпичей и отделывают плиткой. Пол цементируют, в раствор добавляют песок.





Вытяжку подбирают, ориентируясь на воздухообмен. Мощность аппарата должна быть в два раза больше объёма пропускаемого воздуха за час. Можно самостоятельно сделать отверстие в потолке около 10 см в диаметре и вставить трубу.







Часть, выходящая на улицу, обтягивается сеткой. Внутри ставится обратный клапан. Самодельная вытяжка готова. Но перед тем, как приступать к делу, поговорите со знающими людьми. Это поможет не только избежать ошибок, но и сэкономит деньги.



Отделочные работы



Крыша и стены изготавливаются из негорючих материалов. Отделку производят штукатурной смесью. На неё кладут плитку. Керамическая предпочтительнее, так как устойчива к перепадам температур, легко чистится, смотрится элегантно и лаконично.

штукатурка стен в Челябинске







Некоторые предпочитают водостойкую краску. Обычная глянцевая или с эффектом «короед» представлена в различных оттенках. Также разрешается использовать гипсовые листы.







Волокнистая структура с добавлением ксилитных гранул и асбеста надолго сохраняет форму. При нагреве не выделяет токсинов. Максимальный диапазон от 900 до 1000 градусов гарантирует продолжительную эксплуатацию, даже в специализированных помещениях, в том числе в бойлерной и котельной. Огнестойкие листы становятся базой, которая штукатурится и пропитывается особым огнестойким веществом.



Пол покрывают керамогранитом. Это современный и очень прочный материал, влагу не впитывает. Пыль и разводы легко удаляются мягкой губкой или тряпкой.







Потолок в котельной отделывают листовыми вставками. Они не пропускают влагу, не плавятся и не трескаются. Никаких подвесов и натяжных потолков. Помните, используемые материалы должны быть пожаробезопасными.





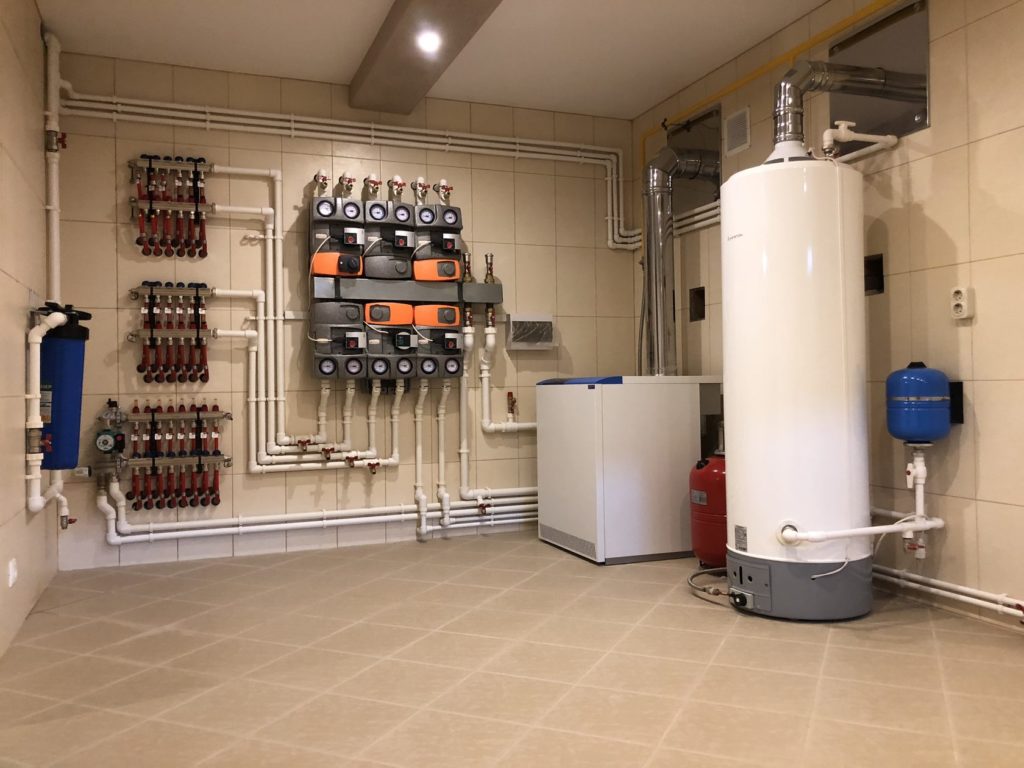

Котельная как замкнутая система нуждается в периодическом сбросе теплоносителя. Поэтому логично будет сделать отвод к канализации.







Слив осуществляется через дренажный кран на гидрострелке балансировочного коллектора. Совмещённая конструкция отвечает за распределение воды, удаление воздуха и примесей. Количество контуров равняется числу устройств обвязки.



Маленькие хитрости



Отделка котельной может быть оригинальной и стильной. Керамогранит яркой расцветки в сочетании с дизайнерскими вещицами и аксессуарами великолепно впишется в интерьер дома. Матовая поверхность с вкраплениями и прожилками добавит объёма.





Уборка не вызовет сложностей. На светлой поверхности совсем не видно пыли.







Двери устанавливают в двух местах. Одна связана с домом, вторая с улицей. Вход оснащают дополнительными конструкциями. Противопожарное металлическое полотно усилит огневой барьер. Расчётного времени 60 минут хватит, чтобы заблокировать очаг возгорания и вызвать пожарных.



Светильники лучше взять классические, компактные без изысков. Подойдут и обычные лампы. На видном месте положите небольшой фонарик на случай отключения электричества.



Не стоит увлекаться украшательством. Всё-таки котельная относится к подсобным помещениям. Главный здесь котёл, о нём и нужно думать. Поэтому умерьте аппетиты и направьте творческую энергию на другие объекты.



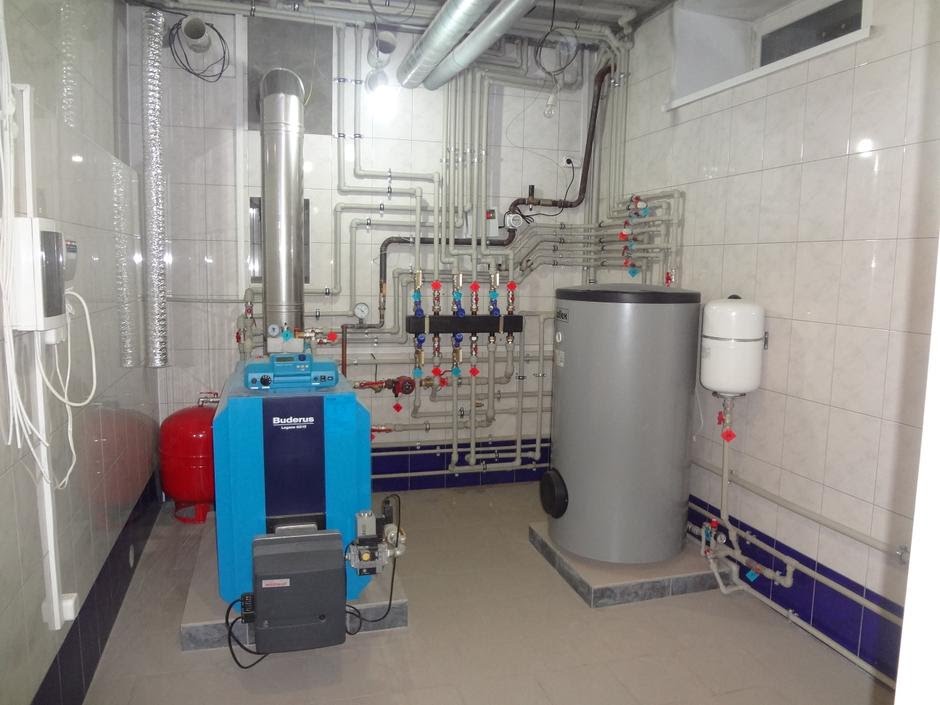

Видео по теме











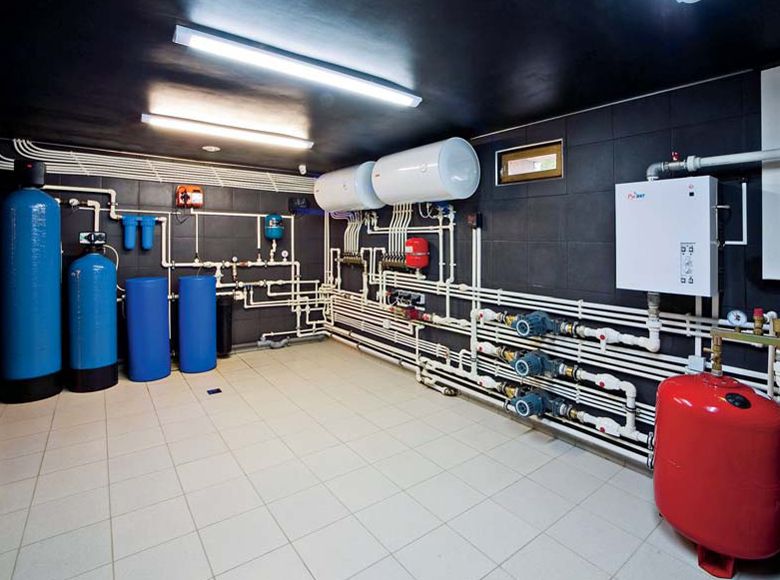

Котельная в частном доме – 90 фото особенностей установки современного оборудования

Отопление загородного жилья — немаловажное условие для комфортного проживания в доме. Именно по этой причине о котельной следует позаботиться ещё до начала окончания облицовочных работ. Сегодня производители предлагают различные энергетические генераторы для отопления.

Так, газовое оборудование для котельной в частном строении проектируется, а также обустраивается в соответствии с самыми строгими требованиями. Основная причина заключается в возможности взрывоопасности.

Второе почётное место занимают котлы на твёрдом, а также жидком топливе. В сравнении с газовыми приборами они не такие взрывоопасные, однако, должны размещаться в отдельной комнате. В ней важно обустроить качественную приточно-вытяжную вентиляционную систему и необходимо предусмотреть специальный канал для вывода газов дымохода.

Просты в установке котлы электрические. Они не требуют установки в специальном топочном помещении. Но в данном варианте имеются особые правила, связанные с безопасным использованием.

Поскольку к котельной газовой в частном домостроении самые высокие требования, соответственно поговорим именно об этом оборудовании подробнее. Остальные разновидности установок для отопления автоматически подходят под требования, которые созданы для газовых приборов.

Требования к обустройству газового котельного оборудования

Для желающих обустроить в жилье котёл минимальной мощности должны знать, что не нужно отдельного помещения для топки. Именно по этой причине обустраиваете газовое устройство в кухонном пространстве, соблюдая требуемые нормативы:

• Площадь комната должна быть не менее чем 15 квадратных метров;
• Потолочная поверхность более чем два метра;
• Оконный проём непременно должен иметь форточку;
• Приточно-вытяжная вентиляционная система комнаты;
• В настенной поверхности над напольной поверхностью внизу дверного полотна должны иметься отверстия воздухозаборные, которые обеспечивают воздушный приток;
• Важно обустроить котёл рядом с настенной поверхностью из материала негорючего.

Если в комнате нет настенных поверхностей из материалов негорючих, то схемой обустройства котельной в частном строении допустима установка устройства на оштукатуренную стену из натурального массива. Но он должна быть непременно закрыта металлическим экраном отражающим тепло.

Для установки газовой с мощностью не менее чем 30 кВт нужно отдельное пространство. Требования к его обустройству в основном зависят от размещения. Поговорим о самых востребованных устройствах.

Установка в отдельной комнате

Обустройство котельной в загородном жилье, функционирующей на газе природного происхождения, допустимо на чердаке, а также на нужном этаже.

В данном варианте следует придерживаться следующих требований:

• хорошее освещение;
• отдельно расположенный выход на улицу;
• комната должна быть больше чем 15 кубических метров;
• свободный доступ к агрегату и дополнительному оборудованию;
• вытяжная вентиляционная система;
• расположенные рядом с топочным помещением комнаты должны отделяться от него настенной поверхностью с огнестойкими характеристиками.

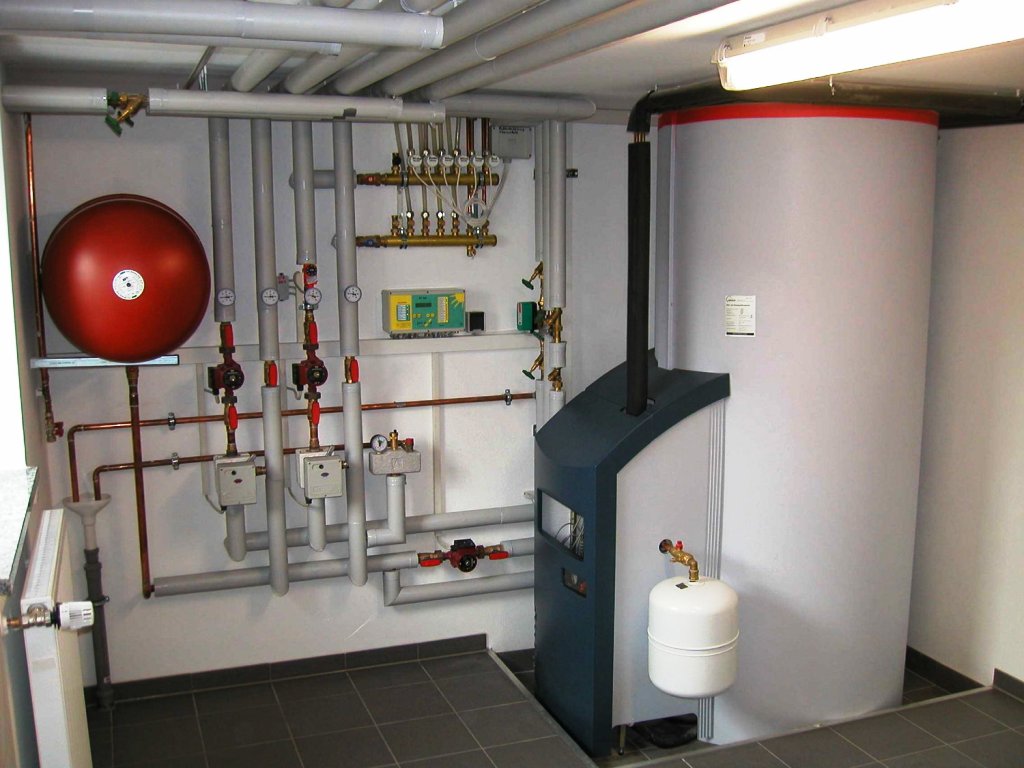

Вентиляция

Для качественного функционирования устройства для отопления газом нужен бесперебойный воздушный поток. Он должен хватать как на поддержание горения, так и на выведение газов.

Чтобы обеспечить хороший воздухообмен устройства минимальной мощности в ветхом сооружении, как правило, хватает природной вентиляцией помещения для топки. Сюда воздух поступает из щелей в оконных, дверных проёмов, а также посредством других не плотностей.

Если в котельной есть герметичные оконные и дверные проёмы, тогда не обойтись без дополнительной вентиляции.

Выбор и установка прибора

Для желающих знать, как обустроить котельную собственноручно, важно знать, что перед началом установки стоит подобрать комплект требуемого оборудования. Котёл подбирается в зависимости от климатических условий и объёма комнат для отапливания.

Для расчета мощности котла для малогабаритного пространства не более чем 200 квадратных метров, где потолочная поверхность не превышает нескольких метров, а настенная поверхность утеплена, как и оконные, дверные проёмы, не требуется огромных усилий. В этих целях метраж следует умножить на мощность установки, как на фото котельной, приходящейся на каждые 10 метров квадратных пространства. Данный показатель выведен посредством эксперимента для различных российских климатических территорий.

Специалисты расставят необходимое дополнительное оборудование, ориентируясь на проектную документацию, подключат устройство к дымоходу, обустроят автоматизированную систему, а также проведут работы пусконаладочного характера.

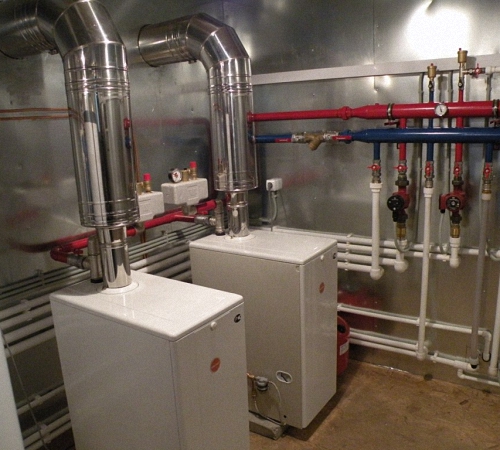

Фото котельной в частном доме

Также рекомендуем посетить:

• Дымоходы для газовых котлов
• Электро котел
• Твердотопливные котлы
• Буржуйка своими руками
• Циркуляционный насос
• Давление в системе отопления
• Газовое отопление в частном доме
• Нержавеющие дымоходы
• Терморегулятор на батарею
• Водяной теплый пол
• Плинтусное отопление
• Краска для батарей
• Дымоход для печи
• Двухконтурный газовый котел
• ИБП для котлов
• Подключение радиаторов отопления
• Чистка дымохода
• Отопление частного дома
• Печь с водяным контуром
• Инфракрасный обогреватель
• Инфракрасный теплый пол
• Экран на батарею отопления
• Пиролизный котел
• Мощность котла отопления
• Газовые котлы для дома
• Воздух в системе отопления
• Конвекторный обогреватель
• Отделка камина
• Тепловая пушка
• Теплый пол своими руками
• Обогреватель для квартиры
• Печь-камин

🏠 Котельная в частном доме: принципы устройства

К сожалению или к счастью, мы живем не в Майами, где в картонных домах не только нет систем отопления, но их владельцы даже не имеют тёплых вещей. Наша страна, прекрасная и суровая, диктует совсем другие правила. Дом должен быть надёжным, добротным и обязательно тёплым. Именно организация отопления – тема этой статьи HouseСhief. Какой должна быть котельная в частном доме, как подобрать прибор отопления – всё это здесь и сейчас.

Не всякий котёл можно расположить в жилой зоне. Большинство систем нуждаются в отдельном помещении.

Читайте в статье

• 1 Варианты котельных для частных домов
  • 1.1 Котельные встроенные или пристроенные к дому
  • 1.2 Котельные в отдельном модуле
• 2 Как устроены все котельные
• 3 Требования к котельным помещениям
  • 3.1 Котельная в частном доме с газовым котлом
    • 3.1.1 Как выбрать газовый котёл
    • 3.1.2 Калькулятор расчёта необходимой мощности газового котла
  • 3.2 Помещения для твёрдотопливных устройств
    • 3.2.1 Как подбирают твёрдотопливные котлы
  • 3.3 Где можно расположить электрический котёл
    • 3.3.1 Как выбрать электрокотёл
  • 3. 4 Дизельные котельные и их особенности
    • 3.4.1 Как выбирают дизельный котёл
• 4 Как правильно сделать трубную разводку системы отопления — видео рекомендации

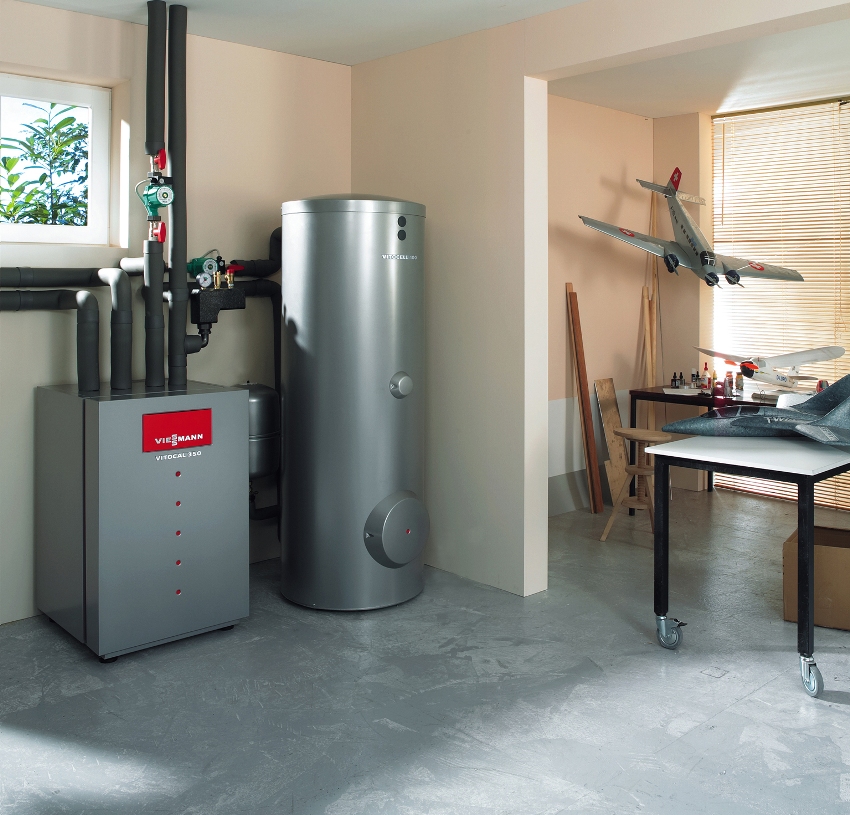

Варианты котельных для частных домов

Характеристики котельной комнаты должны соответствовать типу отопления, который вы выбрали. Если решено остановиться на электрическом отоплении, то для него нет необходимости обустраивать отдельное помещение, а вот для твёрдотопливного котла оно обязательно необходимо.

Размещение котельной может быть самым разнообразным. Её можно поместить в подвале дома (как многие это делают), в отдельном модуле, даже на чердаке.

Если у вас маленький участок, можно разместить котельную в одной из комнат дома.

Специалисты настоятельно рекомендуют предусмотреть такое помещение ещё на стадии проектирования, чтобы сразу заложить в план строительства все специфические особенности здания и требования ко всем его системам.

Котельные встроенные или пристроенные к дому

Если вы решили разместить котельную внутри строения, используйте для этой цели коридор или кухню. В плане распределения пространства это самый экономичный вариант, подходящий для небольшого котла малой или средней мощности. Но помните: такой вариант не подходит для котлов на дизельном топливе и на дровах из-за специфического запаха продуктов горения и оседания сажи на стенах и потолке.

Если есть возможность выделить для этой цели отдельное помещение или пристройку, то вам не придётся беспокоиться о собственной безопасности и удобстве. Для устранения посторонних звуков такое помещение можно защитить звукоизоляцией.

Котельные в отдельном модуле

Ещё один вариант размещения котельной в частном домовладении – в отдельно стоящем здании или модуле. От него в дом проходит утеплённая труба. Чаще всего такие постройки устанавливают для очень мощного и шумного оборудования, способного обогреть огромные коттеджи.

При такой эксплуатации отопительного оборудования есть определённые потери. Зато нет никаких посторонних факторов, мешающих комфорту жильцов.

Как устроены все котельные

Для любого типа отопления есть общие нормы, объединяющие все требования к этим объектам. В таких помещениях есть оборудование, одинаковое для всех видов котельных:

• сам котёл, который нагревает водяной или масляный контур. Нередко, для энергонезависимости домовладения, в котельной может быть установлено два котла на разных видах горючего;
• бойлер для воды – его устанавливают, если в котле нет дополнительного контура для этой цели;
• расширительный бачок. Его задача – принять излишки содержимого отопительного контура при расширении во время нагрева;
• коллектор, распределяющий тепло – это устройство регулирует температуру в системе;
• насос принудительной циркуляции. Он используется в контурах, где теплоноситель не может циркулировать самостоятельно;
• дымоход для вывода продуктов горения из помещения;
• системы автоматического контроля и слежения за работой системы;
• трубы, по которым циркулирует теплоноситель.

Необходимый набор для котельной может варьироваться в зависимости от типа используемого топлива и специфики обустройства контура.

Требования к котельным помещениям

Каждый понимает, что котельная – это потенциально опасный объект, который должен полностью соответствовать определённым требованиям. Соблюдение их – гарантия безопасности вашего жилища. Поверьте, все эти правила написаны суровой практикой эксплуатации отопительных систем, и пренебрегать ими не стоит.

Стены котельной должны быть выполнены из прочного негорючего материала, способного выдержать ударную волну взрыва и открытый огонь.

Покрытие стен и пола выполняется из негорючих материалов: штукатурки, керамики или металла.

В комнате с отопительным прибором ни в коем случае нельзя хранить легковоспламеняющиеся предметы и жидкости. Непосредственно перед устройством должно быть свободное пространство для доступа и обслуживания прибора. Дверь, ведущая в котельную, не должна поддерживать горение.

Котельная в частном доме с газовым котлом

Устройство помещения для газового котла контролируется представителями поставщика топлива. Есть обязательные требования к нему:

• площадь не меньше 6 м²;
• высота потолков не менее 250 см;
• в помещении должно быть окно;
• объём комнаты не менее 15 м³;
• под котлом должен быть подиум высотой свыше 5 см;
• в помещении необходимо оборудовать вентиляцию;
• перед отопительным прибором должна быть свободная площадка площадью не менее 1 м²;
• дверной проём в котельной – не менее 80 см, причём дверь должна открываться наружу.

Если оборудование располагается в пристройке к дому, то его ставят вдоль глухой стены, на расстоянии не менее 1 м от оконного проёма.

Если дому требуется мощный прибор от 350 кВт, для него строят отдельный модуль.

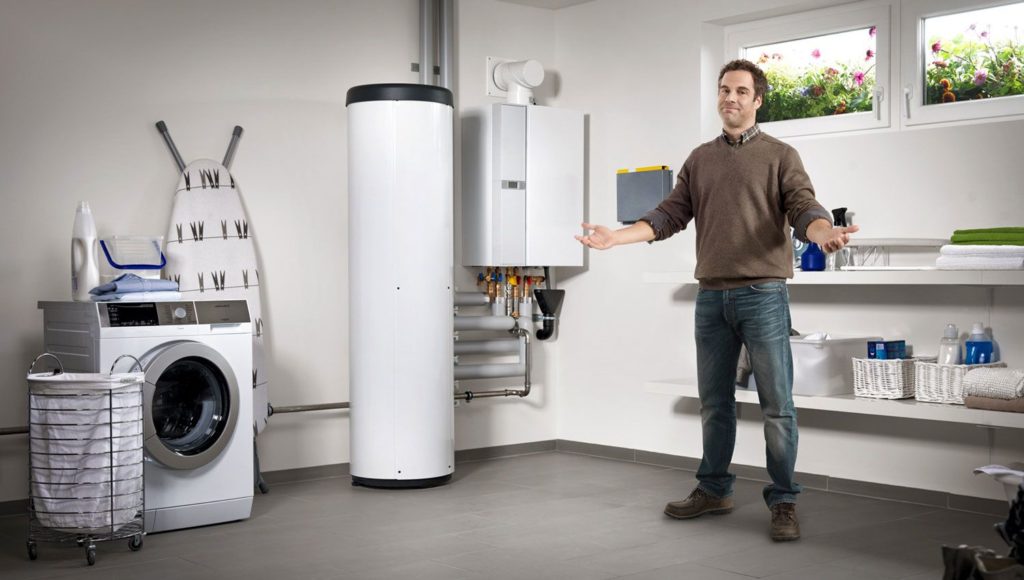

Как выбрать газовый котёл

Газовый котёл, как и любой другой, подбирают по мощности, соответствующей размерам дома. Если вы установите недостаточно мощный прибор, то не сможете качественно прогревать все комнаты, а слишком мощное устройство будет расходовать лишнее топливо.

В расчёт берётся не только жилая площадь здания, но и этажность, высота потолков и теплосберегающие характеристики стен, с учётом климатических особенностей региона.

Для примерного расчёта площадь здания умножается на коэффициент климатической зоны. Полученный результат делится на 10. Этот расчёт подходит для домов со стандартными потолками.

Результатом расчёта будут киловатты, под которые и стоит подбирать котёл

Для более точной оценки требуемой мощности предлагаем воспользоваться калькулятором ниже.

Калькулятор расчёта необходимой мощности газового котла

Помещения для твёрдотопливных устройств

Котёл для дров или угля следует располагать не ближе 10 см от стены. В этом помещении так же должно быть окно, размеры которого рассчитываются так: на 1 кВт мощности устройства должно приходиться не менее 8 см² окна.

Дымоход для вывода продуктов горения не должен сужаться, его оборудуют специальным окошком для периодической чистки.

Площадь комнаты для котла не может быть меньше 8 м², пространство перед отопительным прибором следует оставить свободным.

Стены, в обязательном порядке, покрываются огнестойкой защитой, а электропроводка прокладывается только скрытым способом.

Как подбирают твёрдотопливные котлы

Коэффициент полезного действия твёрдотопливного прибора зависит не только от топлива, но и от принципа его сжигания. Самыми эффективными считаются системы, основанные на пиролизе.

Подбирая твёрдотопливный котёл, ориентируйтесь на доступность того или иного топлива: угля, дров, торфа, кокса или брикетов. Помните, что чаще всего приходится чистить угольные котлы – это нужно делать ежедневно.

Котлы могут иметь ручную или автоматическую подачу топлива. А теплообменники могут обычно изготавливаются из чугуна, стали или меди.

Если в вашем регионе доступны разные виды топлива, рекомендуется приобретать универсальные котлы.

Исходя из всего изложенного, можно порекомендовать читателям обратить внимание на котлы пиролизного или долгого горения, не капризные к выбору топлива, оборудованные двумя контурами. Один контур сможет греть воду для горячего водоснабжения ванной и кухни.

Где можно расположить электрический котёл

Главное преимущество электрического отопителя – отсутствие запаха и шума при работе. Он не выделяет токсичных продуктов горения, поэтому не нуждается в вытяжке. Более того, такому котлу даже не нужно отдельное помещение. Так что его смело можно установить на кухне или в прихожей.

Единственное важное условие – все электрические контакты прибора следует надёжно заземлить.

Как выбрать электрокотёл

Для обогрева частного домовладения подходят любые типы электрокотлов. По этой причине стоит ориентироваться на стоимость устройства и его установки, принципиальных сложностей монтажа и комфортности эксплуатации.

Если исходить из этих требований, самым выгодным приобретением будет котёл с ТЭНовой системой. Он стоит сравнительно недорого, не требует каких-либо особых навыков в обслуживании. Все, что нужно в нём, это периодическая замена  ТЭНов при их перегорании (средний срок службы ТЭНа – 7-8 лет).

Электродные и индукционные системы привлекательны своей компактностью и мощностью, но требуют постоянного обслуживания.

Дизельные котельные и их особенности

Дизельную котельную нельзя располагать в жилых помещениях. Ей требуется отдельное помещение, а ещё лучше – отдельный модуль. Запах при её эксплуатации специфический, плюс всегда много сажи, даже при хорошей системе дымоудаления.

Подобные системы требуют наличия ёмкости большого объёма для хранения топлива. Она должна быть не меньше полутора кубометров. В целях противопожарной безопасности, размещают такой бак отдельно от котла. Для наполнения этого резервуара необходимо обеспечить к нему удобный подъезд.

В остальном требования к этому помещению такие же, как и у твёрдотопливных котельных.

Важно, чтобы расстояние от отопительного прибора до противоположной стены было не меньше метра.

Как выбирают дизельный котёл

Современные дизельные котлы имеют совершенную автоматическую систему управления. В них установлены защитные инверторные модули, которые погашают перепады напряжения в сети.

Дизельные системы могут быть одно и двухконтурными. Последние предпочтительнее. Это избавит вас от головной боли с установкой дополнительного бойлера на горячее водоснабжение.

Помните, что жидкотопливные котлы нуждаются в постоянном обслуживании: чистке от сажи. Работать они могут не только на дизеле, но и на отработанном машинном масле. А это топливо, которое можно бесплатно достать в ближайших автомастерских. Использование в котле сменной горелки позволяет топить ещё и сжиженным газом.

Важно ещё обратить внимание на материал корпуса. Чугунные модели стоят дороже, но служат в  пять раз дольше стальных.

Как правильно сделать трубную разводку системы отопления — видео рекомендации

И в завершении разговора – немного о том, как правильно сделать разводку труб теплоносителя. Это зависит от многих факторов. Подробнее в небольшом видеоматериале:

Watch this video on YouTube

Котельная в частном доме должна быть безопасной и надёжной. Вся её внутренняя отделка не должна поддерживать горение. Проводку в помещении следует тщательно защитить. Самое важное – качественная вентиляция и бесперебойно работающий дымоход. Соблюдение планировки по СНИП гарантирует вам и вашим близким полную безопасность. Если у вас в доме есть подобная котельная, и вы готовы поделиться какими-то особенностями в её эксплуатации – напишите об этом в комментариях!

Чем обшить потолок в котельной в частном доме: требования к материалу

При отделке технических помещений надо помнить о безопасности. Она важнее привлекательного вида, хотя и о нем по возможности не надо забывать. По этим принципам выбираются материалы для оформления потолка в котельной в частном доме. Разберемся, что можно использовать для отделки и как правильно ее выполнить.

Все об оформлении потолочной поверхности в котельной

Требования к домашней бойлерной
Особенности отделки потолка
Варианты оформления поверхности
— Штукатурка и краска
— Подвесные системы

При обустройстве системы отопления внимание уделяется безопасности. Помещение, в котором размещают отопительный котел, должно соответствовать ряду требований. Почти всегда оно должно быть отдельным. Иногда делаются исключения, но только в том случае, если отапливаемая площадь невелика, а котел маломощный. Для котельной обустраивают комнату в цоколе или возводят примыкающую к дому постройку со входом из улицы.

Второй вариант безопаснее. При возможном возгорании огонь легче локализовать, он не сможет быстро подняться на верхние этажи. Это даст время на эвакуацию и тушение пожара. Дополнительный плюс: не слышен шум от работы оборудования. Для деревянных строений это единственно возможный вариант. Для пристройки обязателен отдельный фундамент, расстояние от основного должно быть не меньше 0,4 м.

Желательно перед началом строительства котельной купить или предварительно выбрать отопительный прибор. В приложенной к нему технической документации подробно описываются надлежащие условия эксплуатации, особенности монтажа и другие нюансы. Кроме того, надо заранее определить участок выхода дымоотвода, размеры и количество трубных подводок для теплоносителя, диаметры выводных отверстий.  Площадь помещения строго регламентируется. Она не может быть меньше 8 кв. м. Обязательно наличие эффективной вентиляции. Чаще всего это принудительные системы.

Минимальная высота установки потолочного перекрытия — 250 см. Дверь обшивается негорючим материалом, устанавливается так, чтобы открывалась наружу. Размеры дверного полотна тоже регламентируются. Минимальная ширина — 80 см.

• Дачный участок

  Как построить бытовку своими руками

Основное требование к потолочной отделке — негорючесть. Выбирают только невоспламеняющиеся строительные и отделочные материалы. Помимо этого есть несколько важных моментов, на которые обращают внимание при выборе оформления.

• Простота монтажа. Площадь технического помещения невелика. Уже это может усложнить отделочные работы. Нет смысла выбирать оформление типа подвесных кассетных либо реечных систем. Очень много времени и сил уйдет на подрезку и подгонку. Вряд ли это оправданно.
• Несложный уход. Любой отопительный прибор в рабочем состоянии выделяет копоть. Разнится только ее количество, оно зависит от вида топлива. Копоть оседает на поверхностях, в том числе и на потолке. Важно, чтобы покрытие можно было очищать. Желательно с использованием абразивов, поскольку справиться с копотью только щадящими растворами очень сложно.

Выбирая, чем обшить потолок в котельной частного дома, надо помнить о толщине декоративного покрытия. Оно должно быть таким, чтобы высота комнаты укладывалась в нормативы. То есть не была меньше 250 см. Если дом только строится, желательно заранее продумать оформление. Можно поднять перекрытие «с запасом», тогда при желании получится установить подвесную конструкцию или просто оштукатурить потолок.

Instagram teploline. su

Instagram teploline.su

По требованиям СНиПов крыша и перекрытия котельной изготавливаются из негорючих материалов. Дальнейшее оформление владелец выбирает на свое усмотрение. Надо понимать, что дизайнерские изыски здесь неуместны. Предполагается простой, безопасный и функциональный декор. Предлагаем несколько вариантов.

Штукатурка и краска

Это самый простой вариант. На перекрытие накладывается штукатурка. Количество слоев и их толщина зависят от состояния основы. Обычно их требуется несколько, чтобы сгладить возможные перепады высот и другие неровности. Поверх штукатурной облицовки накладывается шпаклевка. Она окончательно выравнивает поверхность, чтобы ее можно было покрасить. Шпаклевочных слоев тоже может быть несколько, но чаще всего это только один финишный.

Дальнейшие работы проводятся только после того, как основа хорошо высохнет. После ее грунтуют. Один-два слоя праймера улучшат адгезию основания и уменьшат расход краски. Краску наносят после того, как загрунтованное основание высохнет.

Важный момент — выбор красящего состава. Согласно требованиям безопасности, он не должен воспламеняться. Поэтому все средства на основе растворителей или масел использовать категорически нельзя.

Хорошее решение — силиконовый состав. Это водно-дисперсионный препарат, изготовленный на базе силикона. После высыхания на основании образуется пластичная термоизолирующая пленка. Она обладает высокой адгезией к разным типам оснований.

Наносится силиконовый состав разными способами, это зависит от консистенции пасты: краскопультом, валиком или кисточкой. Этим же средством можно покрасить дымоход, задвижки, вентканалы, трубы. Для лучшего результата желательно покупать специальные огнестойкие составы.

Instagram potolkiengels

Instagram dom_i_vest

• Потолок

  Как правильно красить потолок валиком: инструкция для новичков

Подвесная конструкция

Если позволяет высота помещения, есть смысл изготовить подвесную конструкцию. Ее преимущество в том, что между черновой основой и финишным покрытием можно уложить дополнительный слой изоляции, разместить инженерные коммуникации. Основа любой подвесной системы — каркас или обрешетка. Для ее изготовления берут только металлические профили. Деревянные рейки, которые можно использовать для других помещений, здесь не разрешены, даже если они обработаны антипиреном.

Начинают сборку каркаса с разметки. На стене отмечают уровень нижнего края потолочной отделки. При этом не забывают о допустимой высоте помещения. Затем выставляют отметки по периметру комнаты. Делают это с помощью строительного уровня, чтобы получить точную горизонталь. На разметку крепят профили. Затем устанавливают направляющие под обрешетку. Шаг крепления зависит от размеров комнаты, но обычно это 0,45-0,5 м.

Монтируют инженерные коммуникации, если необходимо. Укладывают проводку для осветительных приборов. Кабели можно уложить открытым способом в специальных каналах или гофре. Ее прикрепляют к обрешетке. Если нужно, внутрь каркаса укладывают изоляцию. Чаще всего это плитный или рулонный ватный утеплитель. Обязательное условие выбора — не горючесть.

Instagram gips_msk

Instagram otoplenie_krasnoyarsk

Готовый каркас с изоляцией внутри можно обшивать отделочным материалом. Выбирают из нескольких вариантов.

Ксилолито-волокнистые листы или КВЛ

Это новый огнеупорный отделочный материал. Он изготавливается на основе армирующей стеклоткани, пропитанной магнезиальным вяжущим. Технология производства листов предполагает связывание и полимеризацию большого количества молекул воды. По этой причине ксилолит не горит, не дымит и не выделяет токсичных веществ при сильном нагреве. Он выдерживает температуру до 1 000 °С, влаго- и морозоустойчив.

В составе ксилолита нет токсичных ингредиентов, он считается экологически чистым. КВЛ удобен в монтаже. Он легко режется ножом или лобзиком, не расслаивается и не крошится. Хорошо изгибается и принимает нужную форму без намачивания. Финишное оформление наносится прямо на плиту. Это может быть шпаклевка, обои, краска или керамическая плитка. Для бойлерной обычно используют огнестойкую шпаклевку, которой закрывают стыки, затем грунтовку и краску.

Instagram bankoff_kzn

Instagram klimhouse

Огнестойкий гипсокартон или ГКЛО

В его составе гипс и картон, дополнительно обработанные смесью антипиренов. Кроме них присутствует кристаллизованная вода, что дает возможность гипсокартону выдерживать открытый огонь и сдерживать его распространение до 1 часа. От аналогов ГКЛО отличается цветом. Он красный или темно-розовый. Пластины экологически безопасны, могут применяться для облицовки любых комнат.

Листы хорошо режутся, их можно согнуть с предварительным смачиванием, легко сделать в них отверстие. При этом они непрочные, деформируются при нагрузках, установка разного типа креплений требует дополнительного усиления. При неаккуратной нарезке возможно крошение плиты. Тем не менее ГКЛО хороший выбор, чем отделать потолок в котельной частного дома.

После установки стыки заделываются шпаклевкой, основа грунтуется и окрашивается. Правда, закрасить красный или розовый лист в более светлый тон будет сложно. Придется потратить большее количество краски.

Instagram strojmaterialy_dp

Instagram remzubr

Если нет денег на покупку недешевых огнестойких материалов, можно отделать подвесную конструкцию профлистом. Берут самый дешевый оцинкованный лист, режут его на фрагменты нужных размеров и закрепляют к обрешетке. Получается облицовка, похожая на реечный потолок. Профлист можно оставить в изначальном виде или покрасить в любой понравившийся цвет. Металлическая облицовка полностью соответствует правилам безопасности, легко моется, прослужит долго.

По правилам безопасности, для оформления стен и пола тоже используются только негорючие отделочные материалы. Они могут сочетаться по своему внешнему виду или быть совершенно разными. Так, многие предпочитают облицовывать бойлерную кафельной плиткой. Укладывают ее в этом случае и на потолок. Это красиво, практично и безопасно. Если выбирают такое решение, облицовку укладывают на черновую основу. При необходимости ее предварительно выравнивают штукатуркой.

• Отделочные материалы

  Термостойкие краски: что это такое, как их выбирать и наносить

Материал подготовила

Инна Ясиновская

Требования к проектированию котельной – Поставщик котла EPCB Теплое напоминание

Как спроектировать котельную, чтобы сделать ее более подходящей для завода. Давайте посмотрим на Требования к проектированию котельной.

Есть три точки.

1. Расположение котельной
2. Планировка котельной, вспомогательного помещения и гостиной
3. Требования гражданского строительства

Давайте посмотрим поближе.

Прежде всего. нам нужно выбрать оптимальное место для котельной.

1 Расположение котельной

Это основные факторы, определяющие место расположения котельной.

1.1 Котельная должна быть отдельной.

1.2 Нам нужно держать котельную как можно дальше от людей и зданий.

1.3 Если мы должны построить котельную соединить с другими зданиями или установить в зданиях.

Мы не можем строить его в густонаселенных местах и ​​важных локациях, прилегающих к первому этажу и следующему этажу, а также по обеим сторонам основного коридора и путей эвакуации.

Мы должны построить его на цокольном или цокольном этаже здания в зависимости от внешнего вида здания.

1.4 Не можем построить котельную в жилом доме.

1.5 Котельная пылеугольного котла.

Следует постараться впринципе освоить район с повышенными экологическими требованиями. Районы, такие как жилые, коммерческие, живописные и т. д.

1.6 Котельная котла с циркулирующим кипящим слоем

.

Нужно строить в пригороде подальше от жилых массивов.

После того, как мы выбрали место для котельной, нам нужно сделать правильную планировку интерьера котельной.

2 Планировка котельной, подсобного помещения и гостиной

2.1 Необходимо правильно оформить воздухозаборники котельной:

К компоновке воздухозаборника предъявляются следующие требования.

1) Портов доступа должно быть больше двух.

Однако, если длина котла менее 12 метров и площадь котельной менее 200 кв. Выход может быть один.

2) Независимая котельная.

Должна быть дорожка для сотрудников, ведущая на улицу!

3) Многоэтажная котельная.

Котельная должна иметь более 2 входов на этаж. На каждом этаже должна быть лестница с прямым выходом на землю.

2.2 Устройство дверей котельной.

Дверь котельной, ведущая наружу, должна открываться наружу. котельная двери работы или жизни через котельные должны быть в котельную открыты.

2.3 Требования к высоте котельной.

Высота рабочей площадки котла и подъездной дороги должна соответствовать требованиям грузоподъемного оборудования. Его высота должна быть выше 2 метров.

Если высота котельной «А». Высота такого оборудования, как корпус котла и экономайзер при охлаждении – «В», тогда А должна быть на 0,7 м выше, чем В.

3 Строительные требования к проекту котельной

3.1 Класс пожарной опасности и степень огнестойкости котельной должны соответствовать следующим требованиям:

1) Оценка пожарной безопасности котельной

Котельная относится к заводу по производству котлов класса D.

Одиночный паровой котел номинальной паропроизводительностью до 4 т/ч или индивидуальный водогрейный котел номинальной тепловой мощностью более 2,8 МВт.

Класс огнестойкости здания котельной не ниже среднего предела огнестойкости;

Одиночный паровой котел с номинальной мощностью испарения менее или равной 4 т/ч или отдельный водогрейный котел с номинальной тепловой мощностью менее 2,8 МВт.

Здание котельной класса огнестойкости не ниже 3 класса огнестойкости.

В других зданиях в котельной. Уровень огнеупоров между котлами должен быть не ниже среднего класса огнестойкости

.

2) Производственное предприятие класса C

  Конструкция котельной

Котельная, расположенная между резервуаром для мазута и насосным отделением, а также резервуаром для дизельного топлива и насосным отделением, являются производственными предприятиями класса C.

Его конструкция должна иметь класс огнестойкости не ниже вторичного.

Эти помещения устроены во вспомогательной котельной.

Брандмауэр должен быть установлен отдельно от других комнат;

3) Производственное предприятие класса А

Котельная газового котла является производственным предприятием класса А.

Его конструкция должна быть не ниже двух классов огнестойкости.

Противопожарная перегородка должна быть установлена ​​между котельной и примыкающим к корпусу котла напором, чтобы отделить котельную.

Двери должны открываться наружу и не должны вести к котельной.

Пол должен быть искробезопасным.

4) Взрывозащищенное устройство сброса давления конструкции котельной

Стены, полы или кровля котельной должны иметь соответствующие меры взрывозащиты.

Площадь должна быть эквивалентна площади котельной 10% от площади сброса давления.

Направление сброса давления не направлено к местам скопления людей, помещениям и проходам, а также к сбросу давления в этих местах.

Площадь взрывозащищенной поверхности сброса давления разгрузочного бункера котельной также должна соответствовать требованиям.

Когда зона сброса давления не может удовлетворить вышеуказанным требованиям, можно использовать монтаж стены и верха (потолка) котельной металлическим взрывом путем соединения соединительной детали.

Примечание. Зона сброса давления должна включать окна, световые люки, легкие крыши и стены плотностью не более 120 кг/м2 и другие слабые места.

5) Размещение брандмауэра.

Если это жидкотопливная котельная, то следует поставить противопожарные перегородки непосредственно между помещением самой котельной и помещением вспомогательного оборудования.

Смотровые окна для работы котла также должны быть изготовлены из взрывозащищенного стекла.

В дополнение к этому нам также необходимо иметь требования к конструкции котла.

3.2 Требования к фундаментам котельных

При многоярусной компоновке котельной, фундамента котла и швов цокольного этажа следует принять меры по адаптации к расчетной площади.

3.3 Требования к кровлям котельной проекта

Котельная должна быть отведена под самое крупное оборудование монтажно-транспортное отверстие, установка окон и дверей может быть совмещена с отверстием или отверстиями, предусмотренными в несущих стенах.

3.4 Требования к колоннам в котельной

Расстояние между колоннами котельной, пролет и внутренний пол до верхней части высоты колонны соответствуют техническим требованиям в помещении, должны соответствовать существующим национальным стандартам «Гармонизированный стандартный модуль заводских зданий» GB50006.

Есть еще несколько предостережений.

3.5 Использование мер по виброизоляции

Когда котельная оборудована тяжелым вибрационным оборудованием, таким как мельницы, воздуходувки и насосы.

3.6 Установка защитных поручней

Когда Оборудование вокруг скважины под подъемник, характеристики шлакообразования, золошлаковую ванну и высокую платформу.

3.7 Установка зенковки конструкции котельной

Дымоход и соединения дымохода, должны быть установлены расчетные швы.

3.8 Требования к вентиляции и освещению

Стены окон, выходящие за пределы котельной, кроме требований по сбросу давления, должны быть выполнены, а также должны соответствовать требованиям по вентиляции и освещению

3.

9 Котельная и другие примыкающие к ней здания, примыкающая к ней стена должна быть противопожарной перегородкой.

Конечно. Гигиенические требования не менее важны!

3.10 Санитарные требования к проекту котельной

Медицинские учреждения проектируют котельную жилую комнату, должны соответствовать действующему государственному стандарту гигиены труда «Проектирование санитарно-гигиенических норм промышленных предприятий», соответствующим положениям ГБЗ1.

3.11 Требования к платформе и эскалаторам

Платформы и эскалаторы не должны сжигать противоскользящие материалы. Ширина рабочей площадки не менее 800 мм, ширина эскалатора не менее 600 мм. Высота платформы и эскалатора в свету должна быть не менее 2 м. Часто используемая стальная лестница имеет уклон не более 45º.

in Конструкция котла, требования к конструкции, класс огнестойкости

Важные соображения по проектированию котельных на спиртзаводах — Dalkita

пример парового котла, используемого на спиртзаводе

Location, Location, Location

В идеале расположение котельной на вашем спиртзаводе должно быть как можно ближе к оборудованию спиртзавода служит, насколько это возможно. В общем, это означает максимальное приближение к вашему перегонному аппарату и ферментерам. Это предназначено для минимизации расстояния, которое должен пройти пар, холодная вода и т. д., чтобы добраться до вашего оборудования и от него, что снижает затраты на трубопровод и потери на отопление/охлаждение. Не существует четко определенного правила относительно близости к оборудованию, но это важное соображение при проектировании.

Бойлеры не обязательно должны находиться в отдельной комнате от дистилляционного оборудования, но часто.
Некоторые важные соображения, касающиеся отдельной котельной, включают:

Чистота — Дистилляция и ферментация могут быть довольно влажными процессами, поэтому может быть хорошей идеей держать котлы и другое оборудование отдельно.
Шум. Котлы, воздушные компрессоры и вспомогательное оборудование часто могут быть шумными.
Тепловые котлы выделяют значительное количество тепла и могут создавать дискомфорт в окружающей среде, находясь поблизости.
Возгорание. Несмотря на то, что существуют безопасные способы сжигания рядом с вашим производством легковоспламеняющейся жидкости (т. е. вашим дистиллятором), обычно рекомендуется разделять эти два ингредиента.

Котельные должны иметь воздух для горения, поступающий извне, а также дымоходы для выхода топлива наружу. Поскольку котельная имеет соединения с внешним миром, вы, как правило, хотите разместить ее возле внешней стены или иметь доступную трассу на крышу.

Определенное оборудование внутри котельной время от времени выпускает воду, поэтому обычно требуется небольшой слив в полу. В существующих зданиях помните о существующем расположении подземных канализационных линий и о том, как новый сток сможет соединиться с существующей системой. Расстояние от существующих канализационных линий и глубина существующей канализационной линии играют роль, поскольку канализационные линии обычно имеют уклон около ¼ дюйма на фут.

Пример плана котельной

Площадь

Для малых и средних ликероводочных заводов с производственной площадью примерно 1000-5000 кв. ноги. Это составляет 5-12% от этой площади, необходимой для этого помещения, с более высоким процентом на небольших винокурнях, где общая площадь меньше, но потребности в механике / котле все еще относительно велики. Размер помещения сильно различается в зависимости от размера перегонного куба, процессов ферментации и затирания, а также общих технологических решений.

Необходимо учитывать физические размеры оборудования в котельной, а также свободное пространство для оборудования. Сам котел обычно является самой большой частью оборудования и обычно имеет самые большие зазоры, по крайней мере, с одной или со всех сторон, требующих доступа, обычно зазор 2–3 фута. Размеры и зазоры между котлом и всем оборудованием сильно различаются, и их необходимо анализировать в каждом конкретном случае при выборе оборудования.

котельная в углу производственного помещения

Внутри комнаты для котельной

Оборудование в котельной комнате

У большинства видоульющих сил будет иметь следующее оборудование в котельной:

. Скорее всего:
-Steam.
– Продувочный сепаратор

Вероятно:
– Бытовые водонагреватели
– Проточные водонагреватели

– Проточные водонагреватели
– Проточные водонагреватели

– Вспомогательное оборудование охладителя
– Резервуар подачи гликоля
– Резервуар для хранения рассола

– Воздушный компрессор

Менее вероятно:

– Фильтрация на входе воды (т. Теплообменники
– Расширительные баки

Иногда требуется, чтобы котел находился в отдельном помещении, поэтому наиболее логично, чтобы большая часть его вспомогательного оборудования, такого как бак питательной воды и сепаратор продувки, находилась рядом с ним. Не все оборудование обязательно находится внутри котельной, но для удобства иметь все оборудование «за домом» в одном месте часто бывает хорошей идеей. Котельная иногда может служить своего рода подсобным помещением, а также может иметь в ней некоторое электрооборудование, если это необходимо. Однако котельные не должны считаться складскими помещениями, и в них не должно быть горючих хранилищ.

Отопление, вентиляция и охлаждение здания (HVAC) всегда расположены в котельной спиртзавода, но могут быть. Оборудование HVAC, обеспечивающее общее отопление и охлаждение здания, часто располагается снаружи, на крыше или рядом со зданием.

Большинство спиртзаводов используют чиллер для охлаждения дистилляторов и ферментеров. Чиллеры обычно стоят снаружи, так как они отводят значительное количество тепла. Обычно они находятся на крыше или примыкают к зданию. В зависимости от системы чиллера внутри может располагаться вспомогательное оборудование, которое может находиться в котельной.

Альтернативы

Некоторые небольшие винокурни, которые ограничены в пространстве, могут использовать электрические перегонные кубы, но часто все еще нуждаются в горячей воде для затирания. Это часто делается с помощью проточных водонагревателей и накопительных баков. Есть много способов нагреть ваш дистиллятор, но наиболее распространенным является пар.

Хотя чиллеры часто используются для охлаждения, в определенных климатических условиях (обычно более сухих) можно использовать методы испарительного охлаждения для охлаждения дистилляторов и ферментеров. Испарительные охладители расположены снаружи.

Дополнительные соображения по дизайну

Поскольку стены часто строятся до того, как оборудование будет доставлено в здание, мы часто проектируем дверные проемы большего размера, чтобы в помещение можно было вносить крупногабаритное оборудование. Часто это две двустворчатые двери шириной 3 фута. Это также позволяет легко удалять/заменять оборудование в будущем, когда потребности могут измениться.

Кто проектирует котельную?

Грамотно спроектированная котельная и спиртзавод – это результат правильного планирования и опытной, слаженной команды. Это включает в себя правильный выбор оборудования для поддержки вашего процесса винокурни, как правило, со знающим инженером-механиком и архитектором. Инженер-механик, получив основные параметры технологических потребностей в отоплении и охлаждении, сможет решить технические аспекты котельной и оборудования.

Внутри котной комнаты, в которой используются мгновенные обогреватели с горячими водами

План котной комнаты Пример

DALEARIT Arhicepratice

0. Дизайн комнаты | Улучшенный котел

Запросить цену

• Имя*

  Первый Последние

• Компания*
• Адрес*

  Street AddressAddress Line 2CityState / Province / RegionZIP / Postal CodeCountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Democratic Republic of theCongo, Republic of theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватини (Свазиленд)ЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГуа deloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSi erra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUS Minor Outlying IslandsUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabweÅland IslandsCountry

• Телефон*
• Электронная почта*
• Место установки (если отличается)*

  Street AddressAddress Line 2CityState / Province / RegionZIP / Postal CodeCountryAfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua and BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaire, Sint Eustatius and SabaBosnia and HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Democratic Republic of theCongo, Republic of theCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl СальвадорЭкваториальная ГвинеяЭритреяЭстонияЭсватини (Свазиленд)ЭфиопияФолклендские островаФарерские островаФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияФранцузские Южные ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГуа deloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard and McDonald IslandsHoly SeeHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLao People’s Democratic RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth KoreaNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, State ofPanamaPapua New GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSaint BarthélemySaint HelenaSaint Kitts and NevisSaint LuciaSaint MartinSaint Pierre and MiquelonSaint Vincent and the GrenadinesSamoaSan MarinoSao Tome and PrincipeSaudi ArabiaSenegalSerbiaSeychellesSi erra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth GeorgiaSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard and Jan Mayen IslandsSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTimor-LesteTogoTokelauTongaTrinidad and TobagoTunisiaTurkeyTurkmenistanTurks and Caicos IslandsTuvaluUS Minor Outlying IslandsUgandaUkraineUnited Arab EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVenezuelaVietnamVirgin Islands, BritishVirgin Islands, U. S.Wallis and FutunaWestern SaharaYemenZambiaZimbabweÅland IslandsCountry

• Что мне нужно

  Чем мы можем помочь?Помощь в выборе котлаПомощь в проектировании моей котельнойЦены на котел (бюджетные)Цены на котельные (фирменные)Продажа запчастейТехнический сервис в моем районеИнформация о моем котле Superior

• Тип применения
• Обслуживаемая промышленность

  Выбрать отрасльВоенные школы и колледжиБольницы, медицинские центры и сопутствующие объектыКомпания по аренде котловКвартиры и жилищные проектыЭлектроэнергетикаРазное производствоТранспортОтрасли первичной металлургииНефтяная и сопутствующие товарыРезиновые изделияХимические и сопутствующие товары, Бумага и сопутствующие товарыЛесоматериалы и изделия из дереваТекстильное производствоПищевые и торговые центрыОфисные и торговые центрыНепроизводственные товары

• Контакт с веб-сайта

6 ключевых моментов, которые необходимо знать о сантехнике в котельной

Чтобы стать успешным сантехником, необходимо понимать все виды работ, которые вам доступны. Например, домашний сантехник захочет ознакомиться с устаревшей сантехникой в ​​старых домах, а также с модернизированными, эффективными вариантами, к которым ваши клиенты проявляют больший интерес. Перенесите это на коммерческий уровень, и дела пойдут еще дальше. Теперь у вас есть больше типов сантехнических систем, на которые нужно обратить внимание, и сантехника в котельной является одной из наиболее важных областей, на которые вам нужно обратить внимание в этом отношении. Вот некоторые из ключевых элементов, которые вы должны иметь в виду.

Что такое сантехника в котельной?

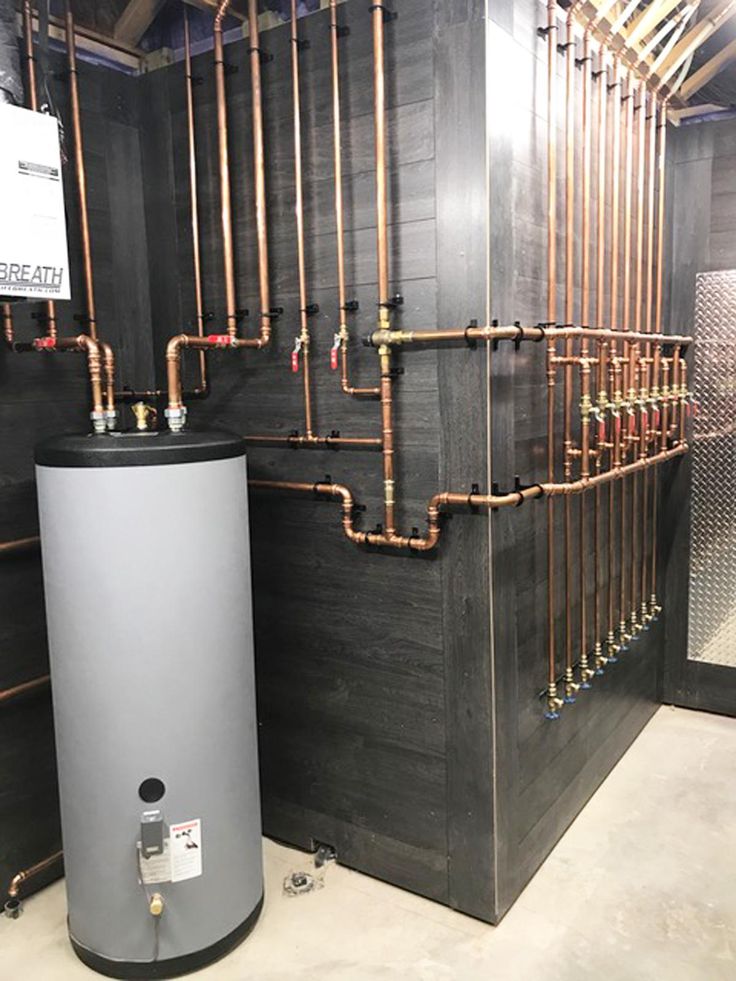

Схема трубопроводов котельной является частью более крупной системы. Сантехника котельной является частью общей котельной системы, которая, в свою очередь, является частью большей гидравлической системы сооружения. Давайте сначала поговорим о четырех основных частях котла:

Фото Алхима

Горелка:

Эта область начинает сжигание в котле, при этом термостат посылает команду на производство тепла. Форсунка горелки распыляет топливо, чтобы воспламенить его.

Камера сгорания:

Здесь сгорает топливо, температура которого может достигать более 100 градусов. Выделяемое отсюда тепло поступает в теплообменник.

Теплообменник:

Нагревает воду без прямого контакта с жидкостью, аналогично кипячению воды в кастрюле над плитой. Затем вода перекачивается по трубам к обогревателям или плинтусным радиаторам.

Сантехнические системы котлов:

Эта область, которую вы, скорее всего, обслуживаете, распределяет тепло. Однако вам может потребоваться понимание аспектов всех четырех частей, чтобы выполнять свою работу.

У вас есть множество вариантов

Не все котельные системы одинаковы, и, скорее всего, материалы и компоновка водопроводной системы вашего котла различаются. Во-первых, у вас есть две основные стальные котельные системы:

Жаротрубные котлы:

Здесь дымовые газы проходят через прямые трубы, окруженные водой. Вода превращается в пар. Как правило, это идеальный вариант, когда речь идет о коммерческих и промышленных приложениях.

Фото WUTTISAK PROMCHOO

Водотрубные котлы:

В них вода проходит через трубы и клапаны, в то время как горение окружает трубы. Они лучше подходят для промышленного использования, а не отопления. Хотя они могут выдерживать более высокие давления и температуры, они дороги и их сложнее чистить.

После этого у вас есть чугунные котлы. Здесь есть три различных типа секций, в том числе:

— Цельный чугун: Имеют только один литой сосуд высокого давления.

— Горизонтальные: Эти секции укладываются одна на другую, соединяясь с помощью нажимных ниппелей.

— Вертикально-секционные: Эти секции стоят вертикально, как нарезка хлеба.

Существуют и другие типы котлов, с которыми вы можете столкнуться. Например, конденсационный котел обычно используется для подачи тепла или пара на предприятии, где в котел добавляется вода. Водяные котельные системы используют петлевую систему трубопроводов для нагрева воды и обычно используются для отопления помещений.

Низкое давление воды имеет значение

Одна вещь, которую вы хотите передать своим клиентам, а также сделать самостоятельно, – это убедиться, что давление воды в конструкции работает должным образом, чтобы помочь заполнить ваши трубы отопления водой. Если вы этого не сделаете, ваши краны и приборы не смогут обеспечить горячую воду, пока котел включен. Любым работам с котлом должна предшествовать оценка давления воды.

Фото Alexxxey

Следите за техническим обслуживанием

Даже если котел технически исправен, если он не работает с максимальной эффективностью, вы можете платить намного больше в плане счетов за отопление. В результате, всякий раз, когда сантехники работают с котельными или устанавливают новую, рекомендуется порекомендовать план обслуживания. Это означает, что котел обеспечивает все свои преимущества в любое время.

В некоторых случаях бойлеры могут заменить водонагреватели

Много разговоров, которые мы вели до сих пор, касались сантехники котельной в контексте отопления. Кроме того, в некоторых случаях бойлер может использоваться вместо нескольких водонагревателей в жилых условиях. Обычно это связано с нехваткой места или проблемами с вентиляцией. Обычными примерами являются отели и аналогичные структуры гостеприимства. Вы должны помнить, если это произойдет с клиентом, так как это повлияет на то, как вы обслуживаете сантехнику.

Бойлеры и водонагреватели не взаимозаменяемы

При этом бойлер не всегда является водонагревателем для помещения или участка. Например, бойлеры иногда используются для обогрева коммерческих бассейнов. Опять же, в большинстве случаев это относится к жилым комплексам или отелям. Причина этого в том, что котлы имеют гораздо большую мощность, а это означает, что они более способны нагревать большие бассейны. Кроме того, есть опасения, что химикаты для бассейнов могут вызвать проблемы с вашим обычным водонагревателем. В этих условиях котел является лучшим выбором.

https://www.shutterstock.com/image-photo/pipes-boiler-room-312327983

Программное обеспечение для управления проектами бесценно

Если есть что-то, что вы должны вынести из этого, когда речь заходит о трубопроводе котельной на данный момент, так это то, что он не взаимозаменяем с другими видами сантехники, особенно в коммерческих условиях. Вам нужно будет следовать новым методам, а также использовать новые инструменты и материалы для выполнения работы. В результате, если вы хотите расширить свои услуги до сантехники котельной, вы, вероятно, понесете большие расходы, не говоря уже о повышенных затратах на рабочую силу для найма работников с необходимым вам опытом.

Заключительные мысли о сантехнике котельной

Ключевым моментом здесь является уверенность в том, что любые предложения, которые вы составите для будущих сантехнических работ в котельной, будут достаточно точными, чтобы обеспечить прибыль для вашего бизнеса, и лучший способ управлять этим — использовать программное обеспечение для управления проектами, такое как eSUB. От управления оборудованием до человеко-часов, у нас есть все инструменты, чтобы помочь вам точно определить, сколько вам стоит собрать сантехнику котельной, создав правильную схему ценообразования для ваших клиентов.

Основы работы с бойлерами: Разборка котельной

Судя только по названию, термин

котел должен естественно вызывать у людей мысли о горячей воде.

Однако люди часто удивляются, когда узнают, что мы работаем и с котлами. Возможно, дело в том, что технология котлов существует так давно и используется для самых разных целей по-разному с течением времени (например, для приведения в действие паровых двигателей локомотивов!), что трудно поверить, что котел все еще может быть важным элементом оборудования в современных котельных. . Но это правда, котлы и сегодня могут быть весьма полезными, особенно если их разместить в правильных обстоятельствах.



В этом посте мы пропустим урок истории котлов в целом и вместо этого сосредоточимся на основах того, как сегодня котлы используются для отопления помещений, нагрева воды, а иногда и того, и другого.

Вы знаете о котле в вашем доме, но внимательно ли вы изучали, как работает котельная? Технически котел представляет собой закрытый сосуд или систему труб, в которых вода нагревается и циркулирует либо в виде горячей воды, либо в виде пара для подачи тепла или электроэнергии. Таким образом, на самом базовом уровне бойлеры являются конечным водонагревателем. Между водонагревателем и бойлером определенно есть сходство, основанное на определении, внутренней функции и некоторых общих технологиях, но есть и несколько ключевых различий.

Водонагреватели служат отличной от цели: производить и хранить горячую воду для бытовых нужд, таких как купание, мытье посуды, стирка, приготовление пищи и т. д. Бойлеры также производят горячую воду, но они не могут ее хранить, а горячую производимая ими вода (и/или пар) может использоваться для различных целей. Коммерческие котлы сегодня чаще всего используются для отопления помещений, но также все еще используются для нагрева воды для бытовых нужд, а иногда и для того и другого, при правильной настройке.



Как работают котлы

Котлы могут быть довольно сложными частями оборудования с множеством мелких компонентов, которые могут различаться в зависимости от того, как они используются. Но независимо от конечного использования основная концепция функции любого котла, как правило, одинакова, поэтому давайте начнем с этого.

Коммерческие котлы бывают различных типов и размеров, которые могут варьироваться от 2 на 2 фута до более 5 футов в высоту и более 8 футов в длину, в зависимости от применения. Некоторые котлы имеют вертикальную конфигурацию, поэтому они выше и тоньше, чтобы уменьшить площадь пола, в то время как другие имеют горизонтальную конфигурацию — короткие и широкие. Снаружи сам котел выглядит просто как большая коробка (хотя некоторые котлы до сих пор представляют собой просто цилиндрические сосуды). Он имеет подключение к водопроводу, вентиляционный дымоход и/или вытяжную систему, а также внешнее антикоррозийное порошковое покрытие. Панель рабочего состояния показывает, что котел работает. Котел подключен к источнику топлива, чтобы поддерживать пламя внутри.

Внутренняя часть котла — это то место, где сложно обобщить, потому что механические части и конфигурации, как правило, различаются в зависимости от типа котла и запатентованных технологий каждого производителя. Но независимо от типа внутри почти любого котла есть два основных элемента: горелка и теплообменник — сердце вашего котла. Обычно классифицируемые по типу используемого теплообменника, наиболее распространенные сегодня на рынке котлы включают водотрубных котлов , жаротрубные котлы, и высокоэффективные конденсационные котлы .

Для наших целей и для простоты мы начнем с очень распространенного типа котла, используемого во многих коммерческих зданиях, водотрубного котла . В данном случае теплообменник (также называемый трубным пучком) представляет собой ряд металлических трубок, по которым проходит вода. Исторически сложилось так, что эти трубки в основном изготавливались из меди из-за естественной способности металла удерживать тепло, в то время как в некоторых моделях используются трубки из нержавеющей стали из-за ее естественной устойчивости к коррозии. Но многие современные модели котлов теперь оснащены теплообменниками с трубными пучками из мельхиор , прочный, безопасный для воды сплав на основе меди, смешанный с никелем и некоторыми другими коррозионно-стойкими элементами. Часто эти трубы имеют «оребрение», а не гладкие, чтобы увеличить площадь поверхности для большей теплопередачи. Тепло вырабатывается метко названной горелкой , которая сжигает такое топливо, как природный газ, для получения очень горячего пламени, которое проходит под теплообменником по всей длине, окружая теплообменник наверху горячими дымовыми газами, образующимися при этом. пламя, нагревающее воду внутри. Когда котел включается, пилотная сборка дает искру, создавая сверхгорячее пламя вдоль горелки, которая нагревает медные трубы и воду в этих трубах, в результате чего получается очень, очень горячая вода или пар, который обеспечивает тепло для намеченной цели. . (А жаротрубный котел концептуально является суммой напротив водотрубного котла, поэтому вместо этого выхлопные газы фактически проходят через пучок труб, который окружен водой, которую он нагревает.)



Как можно использовать бойлеры

Вот как бойлер создает горячую воду или пар на супер базовом уровне — то, что происходит с этой горячей водой, зависит от того, как используется бойлер. Как мы упоминали ранее, бойлеры работают на нагрев воды, но не имеют мощности хранение горячей воды. Таким образом, когда бойлер используется для подачи горячей воды для общего пользования (известный как нагрев воды для бытовых нужд ), он должен быть подключен к какому-либо другому оборудованию, которое может хранить горячую воду, например, к накопительному баку (или нескольким) или косвенный водонагреватель. Но современные котлы на самом деле чаще всего используются просто для отопления помещений (известные как водяное отопление ), поэтому нет необходимости хранить горячую воду, потому что она направляется в систему для обогрева здания.

Отопление помещений – горячая история о водяном отоплении

Наиболее часто встречающиеся котельные системы называются системами водяного отопления, и они используют только горячую воду или пар для нагрева воздуха внутри помещения . Самый стандартный метод водяного отопления использует радиаторы для распределения тепла. В здании или доме с лучистым теплом вода нагревается бойлером до температуры чуть ниже точки кипения и течет по трубам к радиаторам по всему зданию, которые затем выделяют это тепло для обогрева пространств и комнат, в которых они находятся. . В современных приложениях был даже разработан лучистый подогрев пола , в котором трубки могут быть помещены под пол с аналогичным эффектом. По трубам, уложенным в пол, течет супергорячая вода, которая нагревает материал пола (часто используется плитка) и, поднимаясь от пола, нагревает помещение.

Вода в этих системах течет по непрерывному контуру от котла к трубам, к радиаторам, а затем обратно в котел для повторного нагрева. Это известно как закрытая система 9.0009 . Вода в этих системах не имеет отношения к горячей воде, которая течет из вашего крана или в вашу стиральную машину — она используется только для обогрева. На самом деле, эта вода не имеет рейтинга для потребления человеком. Это не означает, что с ним что-то не так, просто у него есть другие задачи, например, его повторное использование в системе для повторного нагрева.

В отоплении помещений замкнутая система намного эффективнее, чем постоянное использование свежего нового потока воды (так называемая открытая система) для обогрева всего здания. Поскольку этот водный поток никогда не соприкасается с питьевой водой, используемой для душа и мытья, для зданий с водяным отоплением требуется еще отдельное оборудование для горячего водоснабжения — как правило, это классический баковый водонагреватель . Иногда это косвенный водонагреватель, но мы скоро вернемся к нему. Во-первых, давайте поговорим о том, как котлы или используются независимо от отопления помещений, например, котлы использовались исключительно для производства горячей воды для бытовых нужд.

Бойлер против водонагревателя – бытовой спор

Если в доме есть промышленный котел, но это , а не для обогрева здания, то котел, вероятно, используется для нагрева воды для бытовых нужд вместо нескольких водонагревателей. В этих случаях к отдельному накопительному баку подключается бойлер горячего водоснабжения ; вода подается в здание из городского водопровода и нагревается через котельную. Горячая вода поступает из котла в резервуар или резервуары для хранения, где она удерживается до тех пор, пока кто-нибудь не включит кран с горячей водой или не запустит оборудование, требующее горячей воды. Вы можете думать о резервуаре для хранения как о гигантском термосе; он полон воды, которую нужно держать горячей. Накопительный бак не может нагревать воду — только бойлер может нагревать воду.

Итак, если вам все-таки нужен отдельный накопительный бак, то когда и зачем использовать бойлер для горячего водоснабжения вместо бакового водонагревателя со встроенным накопительным баком? Честно говоря, полный ответ на этот вопрос требует отдельного поста. ( Так что следите за обновлениями для части 3 этой серии, когда мы углубимся в эту горячую тему!) А пока мы остановимся на кратком обзоре .

Иногда водогрейные котлы необходимы по умолчанию, когда стандартные водонагреватели не могут быть установлены из-за проблем с вентиляцией или нехватки места. Однако чаще бытовые водогрейные котлы используются, когда водонагреватели резервуарного типа просто не могут производить достаточно горячей воды достаточно быстро, чтобы удовлетворить потребности, необходимые для применения. Короче говоря, иногда вам просто нужно , больше , мощность !

Бойлер для горячей воды часто можно найти в крупных отелях, например, из-за огромного объема горячей воды, необходимой в отелях в определенное время в течение дня. Чем больше гостей может принять отель в любой момент времени, тем больше горячей воды потребуется отелю для удовлетворения потребностей. При расчетном часе выезда в 11:00 в полном отеле сотни гостей могут постоянно принимать душ в течение 3-часового промежутка времени. Через несколько часов уборка, скорее всего, будет иметь 9 баллов.0195 лот грязного белья для стирки и дезинфекции. Один котел с несколькими накопительными баками может обеспечить наличие большого количества горячей воды, когда это необходимо, без включения котла каждый раз, когда требуется небольшое количество горячей воды в течение остальной части дня.

Бойлер может потреблять намного больше БТЕ, чем один водонагреватель, а это означает, что для обеспечения мощности горячей воды одного бойлера требуется нескольких водонагревателей . Как мы упоминали ранее, пламя внутри котла очень большое и очень горячее — намного больше, чем пламя водонагревателя. Помните, что самые большие котлы могут быть более 8 футов в длину, а это значит, что они могут содержать около восьми футов горелки или около восьми футов пламени. Это дает котлам возможность очень быстро нагревать эти медные трубы и содержащуюся в них воду, и это часть того, что делает котлы с накопительными баками хорошим выбором для коммерческого применения, где требуется большой объем горячей воды сразу , например предприятия пищевой промышленности, пивоварни, жилые дома для пожилых людей или большие отели.

Еще одно применение водогрейного котла, о котором стоит упомянуть, — это подогрев коммерческого бассейна. Если в вашем здании или отеле есть бассейн, то использование водогрейного котла часто является лучшим выбором для нагревателя бассейна, потому что дополнительная мощность котла необходима для эффективного обогрева большого бассейна. Мало того, что сам бассейн действует как резервуар для хранения (экономя ваши деньги), химические вещества для бассейна наносят ущерб внутренней части водонагревателя, вызывая преждевременный выход из строя. Эта химическая проблема в сочетании с возможностью перегрузки стандартного водонагревателя резервуарного типа делает бойлеры лучшим выбором для бассейнов.

Выполнение двойной функции с помощью комбинированной системы отопления

Мы кратко рассмотрели водяные котлы (используемые только для отопления) и бытовые котельные системы (используемые только для горячей питьевой воды). Но как насчет установки, в которой котел используется для обогрева здания , а подает горячую воду к кранам и приборам здания? Это можно сделать, соединив бойлер водяного отопления с баком косвенного (или змеевикового) водонагревателя. Эта система бойлер + непрямой бак известна как Комбинированная котельная система .

Косвенный водонагреватель представляет собой нечто среднее между водонагревателем и накопительным баком. похож на водонагреватель — у него есть отдельный вход для холодной воды, который наполняется свежей питьевой водой из муниципальной системы, но ему не хватает механических способностей, чтобы напрямую нагревать эту воду самостоятельно. Но косвенный бак также больше, чем просто накопительный бак, потому что технически он нагревает воду внутри него, всего косвенно . Комбинированные системы водоснабжения и отопления становятся все более популярными, поскольку при определенных условиях они могут обеспечить большую эффективность.

Косвенный водонагреватель похож на мотоциклетную коляску, которая использует мощность основного прибора, чтобы получить дополнительную бонусную функцию. Косвенные водонагреватели установлены рядом и подключены к жидкостному отопительному котлу через вторичный замкнутый контур трубы, которая заполнена горячей водой, вырабатываемой котлом, и проходит от котла в бак косвенного нагрева. Когда эта труба попадает внутрь косвенного резервуара, она соединяется с теплообменник , еще одна медная труба, которая закручена как штопор (или змеевик) внутри бака, а затем выходит обратно к котлу. Тепло передается от воды, нагретой котлом, в этой змеевиковой трубе к более холодной воде, которая удерживается в резервуаре косвенного нагрева. (Обычно мы говорим, что термин «нагреватель горячей воды» является излишним, но использование горячей воды для нагрева другой воды означает, что бойлер косвенного нагрева буквально — это «нагреватель горячей воды». ) По мере того, как этот процесс продолжается, вся вода, содержащаяся в баке косвенного нагрева, нагревается до ГОРЯЧЕЙ — и это горячая вода, которая будет выходить из ваших раковин, посудомоечных машин и кранов.

Этот тип установки имеет свой собственный набор плюсов и минусов, которые мы не можем полностью охватить здесь, поэтому, если вы ищете более подробную информацию об этом, ознакомьтесь с Часть 2 в нашей серии «Разборка котельной», где мы действительно изучаем входы и выходы систем комбинированных котлов и косвенных водонагревателей.



Соображения по котлам

Следует признать, что это был довольно общий обзор котлов и некоторых современных способов их использования. Там намного больше информации, которую мы могли бы рассказать о котлах, но большая ее часть является супертехнической и откровенно скучной, и наша цель — обучение, а не успокоение! Однако здесь стоит упомянуть еще несколько факторов, касающихся котлов: эффективность, безопасность и долговечность.

Коэффициенты полезного действия

Не все котлы одинаковы. Существует множество подкатегорий котлов в зависимости от функции, источника топлива, типа теплообменника, используемых материалов и т. д. И, как и в случае с водонагревателями, технологические достижения позволили котлам повысить эффективность за счет максимального использования энергии.

В прошлом большинство установленных котлов были атмосферными единицами, что означает, что они забирают воздух для горения из окружающей атмосферы, чтобы питать свое пламя, а выхлопные газы удаляются через дымоход. Эти типы котлов считаются «стандартной эффективностью» и имеют КПД около 80-86%. Но новые котлы, представленные сегодня на рынке, могут обеспечивать высокий КПД 95 % и выше благодаря конструкции с конденсационным закрытым сгоранием, которая ограничивает тепловые потери при максимальной теплопередаче, а модулирующее управление, которое позволяет котлу работать на разных уровнях. Модулирующие средства управления котлом будут контролировать тепло, поглощаемое зданием, измеряя температуру котловой воды при ее выходе и снова при ее возврате в котел. Чем больше разница температур, тем больше тепла должен добавить котел к воде. Когда разница температур невелика, котел может оставаться на малом огне, что делает эти устройства намного более эффективными. Различные уровни горения могут быть достигнуты несколькими способами, включая изменение количества горелок в оборудовании или изменение интенсивности пламени за счет снижения уровня топлива или создания отрицательного давления воздуха внутри устройства.

Факторы безопасности

Подобно тому, как водонагреватели могут взорваться, бойлеры также подвержены этому риску по тем же причинам (тепловое расширение, повышенное давление, закрытый сосуд). Но поскольку котлы имеют большую мощность, у них есть потенциал сделать намного большую стрелу. По этой причине для большинства коммерческих котлов, независимо от их использования, требуется разрешение на эксплуатацию и официальная проверка безопасности при первоначальной установке до выдачи разрешения. Эти законы различаются в зависимости от штата, а также в некоторой степени от размера и типа котла. В большинстве штатов также требуются регулярные периодические проверки для продления разрешений. В Индиане, например, проверки безопасности котлов на самом деле регулируются IDHS (Департаментом внутренней безопасности штата Индиана), и многие периодические проверки проводятся государственными инспекторами, и счета за них выставляются владельцу в рамках процесса продления разрешения. Вот почему так важно, чтобы ваш котел регулярно проверялся в рамках плана профилактического обслуживания, а любые проблемы быстро решались, чтобы обеспечить его постоянную безопасную работу.

Факторы долговечности

Итак, каков срок службы котла? Что ж, при регулярном техническом обслуживании и обслуживании котел может прослужить на удивление долго. Мы видели коммерческие котлы, которые прослужили до 30 лет, но срок службы котла и его частей сильно различается в зависимости от множества факторов. Тип применения, качество воды, погодные условия, жилая среда и регулярное техническое обслуживание — все это играет большую роль в сроке службы котельной системы.

Как и в случае с баковыми водонагревателями, важно убедиться, что ваш котел и комбинированный бак используют умягченную воду. Осадок в теплообменнике котла может засорить трубы и затруднить свободный поток воды. Это может привести к тому, что котел будет подпрыгивать вверх и вниз, что в конечном итоге приведет к выходу теплообменника из строя, что приведет к утечке из теплообменника, которая: как гигантская лужа на полу вашего дома. Небрежное отношение к умягчению воды может привести к катастрофическому выходу из строя вашего оборудования.

Каждая деталь котла, от внешних панелей из листового металла до внутренних компонентов, может быть отремонтирована или заменена, но, конечно, во многих случаях ремонт не так экономичен, как замена. Теплообменники и другие внутренние компоненты могут нуждаться в полной замене, и в зависимости от типа котла замена теплообменника может стоить столько же, сколько и новый котел.

Точно так же, как вы всегда должны вызывать квалифицированного специалиста для решения проблем с водонагревателем, вы не должны доверять ремонт вашего бойлера кому попало. Компоненты котельной системы могут показаться довольно простыми для понимания, но есть много критических частей, которые должны быть в рабочем состоянии, чтобы котел работал бесперебойно и безопасно. Неопытному глазу легко упустить из виду что-то важное, что приведет к еще большим проблемам в будущем. Всегда обращайтесь к профессионалам для обслуживания и обслуживания вашего котла и водонагревательного оборудования.

…

Важно понимать основы работы котлов и водонагревателей, чтобы сделать осознанный выбор. Не знаете, с чего начать? Свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444), чтобы получить лучшую рекомендацию для вашего бизнеса. Мы будем рады помочь вам выбрать лучшую систему водяного отопления для вашего коммерческого применения.



Требования к проекту – Специалист по проектированию – Котел

Применимость Кодекса и зонирования

Работы с котлами должны соответствовать Строительным нормам и правилам г. Нью-Йорка: строительным, водопроводным, топливным газам, механическим и административным нормам. В соответствии с разделом 28-101.4.3 Административного кодекса 2014 года, дополнения, изменения, реконструкция или ремонт установленных систем должны соответствовать требованиям для новых установок, не требуя, чтобы существующая установка соответствовала всем требованиям настоящего Кодекса. Добавления, изменения или ремонт не должны приводить к тому, что существующая установка становится небезопасной, опасной или перегружается. Могут применяться другие коды, такие как:

• Электрический код Нью-Йорка
• Код пожарной охраны Нью-Йорка
• Кодекс энергосбережения г. Нью-Йорка
• Правила 4 и 14 Промышленного кодекса трудового права штата Нью-Йорк
• Департамент охраны окружающей среды Нью-Йорка (DEP)
• Постановление о зонировании Департамента городского планирования г. Нью-Йорка (DCP)

* Примечание: Хотя ниже приведен список основных зон, Кодекс и другие правила могут иметь значение при разработке проекта; он не охватывает ВСЕ применимые правила. *

Применимые нормы

Механические работы могут потребовать соблюдения следующих разделов Строительных норм, Механических норм, Правил пожарной безопасности или Кодекса энергосбережения:

Элемент проекта	Применимые нормы и правила
	Текущий код	Предыдущие коды
	2014	1968		1938
Котлы	MC 2014, главы 4, 7 и 8, 10 и NYS 12 NYCRR, части 4 и 14
Газовые горелки	2014 ФСК Глава 4
Строительство зданий Классификация	г. до н.э. Глава 6 г.	Статья 14 БК Подглава 3		Статья 4
Дымоходы и вентиляционные отверстия	2014 ФСК Глава 5, ФСК 501.1.1, ФСК 503.5.6 и МЦ 801.1.1
Детали расчета конструкции и монтажа	г. до н.э. Глава 16	2014 г. до н.э. 1601.2 и Раздел 27/Подглава 10		2014 г. до н.э. 1601.2, 1938 г. до н.э., статьи 8 и 9
Пожарное отделение и подразделения	г. до н.э. Глава 7 г.	Раздел 27/Подраздел 5		Статья 11
Зона особой опасности затопления	2014 BC Приложение G и ASCE 24-05
Выход (из котельных)	BC Глава 10 и Приложение S	с §27-354 по §27-396. 6		Статья 7 и Раздел 12 NYCRR, часть 4-6.8
Схемы стояков	2014 ФСК 106.5, 2014 ПК 106.5 и 2014 МК 106.5
Газопроводы и газовые приборы	2014 ФСК Глава 3
Лестницы и платформы	Правила Промышленного кодекса трудового законодательства штата Нью-Йорк, части 4–6.6 и части 14–1.10
Хранение мазута	MC 2014 Глава 13
Противопожарные и противопожарные/дымовые клапаны	2014 MC, главы 4, 5, 6 и таблица MC 607.3.2.1
Впускные и выпускные вентиляционные отверстия и прямые вентиляционные отверстия	2014 УК Глава 4, БК Таблица 705. 8, и ФСК 503.8
Вентиляция, вытяжка, дымоходы, вентиляционные отверстия, дымоходы и соединители	MC 2014, главы 4, 5, 8, 10 и FGC 2014, глава 5
Системы противопожарной защиты	2014 г. до н.э. Глава 9 и Приложение Q
Строительные материалы	г. до н.э. Главы 19-26	В соответствии с применимыми положениями BC 2014 г. и BC 1968 г. от §27-600 до §27-651		В соответствии с применимыми положениями статей 8 и 9 BC 2014 г., 1938 г. BC
Элементы управления системой	2014 MC 1004, ASME CSD-1 и см. «элементы управления» в 2014 ФСК, 2014 ПК и 2014 МЦ
Специальные и текущие инспекции	2014 г. до н.э. 1704
NYCECC – документы, подтверждающие соответствие энергетическому кодексу	2016 NYC ECC 101.2 и 1 RCNY 5000-01
Перечень изоляции трубопроводов (расположение и толщина) 907:45	NYC ECC, 2016 г. Таблица C403.2.10 и ECC C404.4
График замены котла (мощность и КПД)	2016 г., Нью-Йорк, ECC C403.2.1 и ECC C403.2.3
Примечания – Замена органов управления котлом (частичная нагрузка и сброс)	2016 Нью-Йорк ECC C403.4.2.4
Примечания – Демпферы, проходящие через тепловую оболочку	2016 Нью-Йорк ECC C403. 2.4.3
Ввод в эксплуатацию	2016 NYC ECC C408 и Правила ввода в эксплуатацию (подлежит уточнению)

* Примечание: Новые заявки на строительство зданий, возведенных в соответствии с Кодексом 2008 г., должны соответствовать Кодексу 2014 г., как того требуют AC §28-101.4 и 102.4.3 *

Зонирование

Котлы, новое или измененное оборудование или вспомогательные конструкции должны соответствовать положениям о разрешенных препятствиях в требуемых дворах, на открытом пространстве, на высоте и/или в небе. При установке на крыше соблюдайте требования пожарной охраны к доступу для зданий высотой 100 футов или менее. (Включая, но не ограничиваясь, ZR 23-44, ZR 23-62, ZR 24-33, ZR 33-23, ZR 33-42 и ZR 43-23 и ZR 43-42.

Руководство по предоставлению работ по котельным системам Планы

Предпроектный анализ должен охватывать все существующие котельные системы и компоненты, а также другие строительные элементы, затронутые предлагаемым объемом работ, для проверки соответствия работы котла нормам или модификаций котельных систем. В зависимости от сложности и масштаба проекта информация, представленная на чертежах котла, должна содержать четкое описание работ, необходимых для проекта. (См. раздел §28-104.7.1 Административного кодекса Нью-Йорка.

Хотя DOB не требует организации и стиля строительной документации, рекомендации, изложенные в этой главе, должны обеспечивать последовательный подход к подготовке строительной документации, который облегчит процесс пересмотра плана.Во многих случаях проект может включать документацию существующих котлов или котельных систем и компонентов, которые должны быть четко идентифицированы как новые по сравнению с существующими системами.

Проекты могут пройти профессиональную сертификацию в соответствии с AC 28-104.2.1

Полная подача рабочих чертежей котельных систем

Строительная документация представляет собой работу, тесно связанную со многими другими дисциплинами, такими как архитектурные, структурные, электрические и сантехнические. Чтобы обеспечить координацию с другими дисциплинами, подробности, необходимые для полной подачи чертежей, можно найти в разделах AC 28-104. 7 и BC 107.2 Механического кодекса Нью-Йорка для получения информации о подаче и необходимых строительных документах.

Полное представление чертежей должно включать:

Строительная документация . Чертежи, необходимые для передачи важной информации, такой как графики, схемы стояков, план этажа, детали монтажа и схемы управления. Титульный лист должен графически четко обозначать месторасположение и окрестности проекта. На чертежах должны быть указаны применимые строительные нормы и правила. Рекомендуется использовать указатель чертежей, чтобы четко идентифицировать все уникальные системы, которые могут быть задействованы.

• План участка .  Если проект включает внешние или подземные работы, такие как хранилище для размещения котла или хранилища топлива, подземный резервуар для хранения, наливной топливный терминал, которые находятся снаружи здания, то они должны быть четко задокументированы.


• Планы этажей/крыш .  На чертежах должны быть указаны планы этажей с указанием существующих и предполагаемых условий с расположением всего оборудования, газа, масла, вентиляции, дымоходов и дымоходов. Важно четко определить назначение помещения, расположение оборудования, противопожарные стены и проходы в них, средства вытяжки и другие узлы, регламентированные нормами. На планах крыш должны быть показаны котельные, механические помещения, хранилища топлива, вентиляция и любые связанные с ними компоненты. Для упрощения логической последовательности согласования со всеми профессиями и дисциплинами рекомендуется соблюдать номенклатуру архитектурных планов этажей/крыш по порядку и нумерации листов.0010

• Фасады зданий .  Требуется, если проект предусматривает размещение воздуха для горения, вентиляционных отверстий, расположение выхлопных газов на внешней стороне здания по отношению к открываемым окнам и дверям.


• Строительные секции .  Может потребоваться для проектов реконструкции и может включать поперечные сечения дымохода или дымоходов.


• Схемы стояков .  Если проект предполагает изменение существующих или установку новых трубопроводов (нефть/газ), дымовых и вентиляционных каналов, должна быть предоставлена ​​соответствующая схема стояка. Схема стояка должна показывать детали новых и существующих условий, высоты по этажам, размерные характеристики каждого элемента и идентифицировать приборы, которые он обслуживает.


• Детальные чертежи .  Эти чертежи содержат важную информацию, необходимую для четкого представления объема работ в увеличенном виде. Кроме того, эти чертежи могут также включать несколько фасадов и разрезов, чтобы передать предполагаемый объем работ.
  • Рабочее давление оборудования
  • Горение/вентиляция/разбавляющий воздух
  • Монтаж оборудования
  • Дренаж
  • Стеклобой


• Схемы строительных систем.  Список оборудования с указанием производителя, модели, производительности, типа топлива, тепловложения/отдачи, эффективности, максимального давления, галлонов в минуту, оборотов в минуту и ​​электрических характеристик.


• Энергетический анализ. Если объем проекта включает одно из следующих действий, требуется энергетический анализ планов: изменение существующих или установка новых трубопроводов, несущих механически нагретую жидкость, проникновение через тепловую оболочку, замена оборудования, замена средств управления оборудованием и/или демпферов. Ввод в эксплуатацию требуется, когда разрешенная замена оборудования превышает суммарную входную мощность 600 кБТЕ/ч

Некоторые ключевые элементы, необходимые в планах для всех проектов, включают:

• Подтверждение того, что существующее оборудование и службы распределения соответствуют требованиям к размеру согласно ECC C403.2
• Количество критериев размера котла(ей) (БТЕ), включая новые или модифицированные, тип топлива газ/мазут/двойной, трубопроводы, планы этажей/крыш и схемы стояков
• Укажите номера одобрения прибора/оборудования/устройства (UL, другие списки и/или для конкретных площадок – укажите, если установка на месте, одобрено OTCR), класс эффективности и места расположения монтажных деталей
• Номер модели, если модульная, указать количество единиц
• Правильная идентификация помещений, трубопроводов, клапанов, сигнализаций, оборудования, органов управления, блокировок и устройств
• Коммерческое или жилое помещение
• Графики оборудования с температурой распределения горячей воды для бытовых нужд
• Расположение резервуаров для хранения топлива, количество резервуаров, вместимость, сорт масла
• Укажите существующий размер дымохода/дымохода, материал и предлагаемое изменение, включите заявление, если требуется специальная проверка – см. ниже
• Проникновение через огнестойкие узлы и места
• Если применимо, укажите особые требования к проверке
• Там, где это применимо, четко указать условия для ввода в эксплуатацию и требования к завершению в соответствии с ECC C408
• Где применимо, укажите крепление оборудования к конструкции
• Класс изоляции трубопровода Расположение и толщина изоляции трубопровода согласно ECC C403.2.10
• Температура воды и расположение аварийных сигналов верхнего предела
• Проходы через тепловую оболочку – расположение и детали герметизации согласно ECC C402.5.1.1
• Сертификация сейсмостойкости/расширения
• Датчики дыма/угарного газа

* Примечание: Специальная проверка дымохода требуется, когда речь идет о новом или измененном дымоходе. *

Предоставление проектно-сметной документации

1. Чертежи . Чертежи котла должны четко отражать объем работ и включать все задействованные системы. Примеры этого следующие:

Номер листа:	Описание листа:
Т-001.00	Титульный лист, план объекта с указанием расположения котла, указатель чертежей, необходимые примечания, требуемый список специальных/текущих проверок и условные обозначения
А-100.00	Планы этажей с изображением котла, схемы расположения трубопроводов и воздуховодов
А-201.00	Планы этажей с указанием места размещения котла и хранения топлива
М-101.00	Спецификации и примечания по котлам и оборудованию
М-201.00	Схемы стояков для газа, нефти и/или вентиляции и детали
EN-001. 00	Анализ энергетического кодекса и примечания (если применимо)

Описание котла, включающее: символы, сокращения, примечания и определения.

Рекомендуемые обозначения чертежей
A: Архитектурный: Обязательное обозначение для архитектурных работ.
M: Механический: Обозначение обязательно, если работа с котлами регистрируется отдельно от других работ.
EN: Анализ энергопотребления: обязательное обозначение, если требуется анализ энергопотребления.

2. Список систем здания . Новый график, который позволяет Департаменту лучше регистрировать и отслеживать ключевые системы и устройства здания, разрабатывается для замены текущего Графика C и других графиков, представляемых вместе с заявками на работу. Это предоставит Департаменту и другим городским учреждениям, включая коммунальные службы, соответствующие сведения о системе или устройстве. Для работы котла используются две системы: котел, горелка и хранилище мазута. Для этих систем применимые детали могут включать:
   • Количество котлов
   • Давление в котле низкое/высокое
   • Использованное топливо
   • Емкость ввода/вывода
   • Бойлер – пар/горячая вода
   • Детали горелки
   • Количество баков и вместимость
   • Масло марки
   • Модель и детали UL (монтаж на месте)
   • Детали местоположения


3. Необходимые документы/подача . В зависимости от масштаба проекта к чертежам при приеме могут быть приложены следующие материалы:
   • Дымоход
   • Отчет об осмотре существующих дымоходов, которые будут использоваться
   • Обследование дымоходов существующих смежных зданий
   • План защиты арендатора/оккупанта (если применимо)
   • Контрольный список SRO MD по предотвращению домогательств
   • Переход с центрального отопления на индивидуальное отопление (этап)
   • MTA или другие требования или ограничения общественного транспорта
   • Зона особой опасности затопления (SFHA)


4. План проверки или аудита для утверждения или принятия . После представления полного комплекта строительных документов заявка назначается эксперту по плану DOB для рассмотрения. Если приложение профессионально сертифицировано, оно подлежит аудиту. Проверка плана или проверка представленных материалов специалистом по планированию или аудитором может привести либо к одобрению/неодобрению, либо к принятию/отказу, соответственно. После отклонения рассмотрения плана или неудачной проверки заявителю и владельцу направляется уведомление о возражениях. Возражения должны быть можно решить путем назначения сотрудников отдела проверки или аудита плана DOB. После успешного разрешения возражений заявка утверждается или принимается.


5. Поправки после утверждения. Любые изменения в утвержденном объеме работ, которые являются значительными и существенными, потребуют представления пересмотренных планов для Поправки после утверждения (PAA). Разрешение на внесение изменений должно быть получено до завершения работ или установки оборудования. Изменения, которые не являются существенными, не требуют PAA; однако эти изменения должны быть показаны на планах и включены в отчет «Как построено» в конце проекта (§28.104.3). Существенные изменения, отвечающие следующим критериям, должны быть представлены на рассмотрение в качестве PAA для внесения поправок в утвержденные планы:
   • Установка дополнительных котлов или установка двух или более котлов меньшего размера.
   • Конструктивные изменения – новое расположение, изменения типа котла, высокого/низкого давления, перехода с пара на горячую воду, с жидкого топлива на газ или с газа на жидкое топливо, а также преобразование жидкотопливной горелки в двухтопливную горелку.


6. Исходное представление . Все изменения должны представляться на чертежах «как построено» в конце проекта.

Специальные проверки

В соответствии с Главой 17 Строительных норм и правил работы с котлами могут потребовать определенных специальных и текущих проверок, а также других строительных требований, которые должны выполняться во время и в конце строительства, как указано в таблице ниже. Зарегистрированный специалист по дизайну несет ответственность за указание, какие специальные проверки требуются при приеме заявки. Владелец должен нанять специальное инспекционное агентство, как того требует Раздел 406 Кодекса о топливном газе, для таких специальных и текущих инспекций.

СПЕЦИАЛЬНАЯ/ПРОГРЕССИВНАЯ ПРОВЕРКА	ОПИСАНИЕ КОДОВЫХ ТРЕБОВАНИЙ
Газопровод высокого давления*	В соответствии с разделом 403.1.1 ФСК все сварные газораспределительные трубопроводы подлежат специальной проверке. См. BC 1704.19
Пар высокого давления	Особой проверке подлежат трубопроводы пара высокого давления и трубопроводы горячей воды высокой температуры. См. BC 1704.18
Механические системы*	Механические системы подлежат специальной проверке. См. BC 1704.16.2
Системы отопления	Для новых и модифицированных котлов и отопительных систем требуется специальная проверка. См. 1704.25 г. до н.э.
Дымоходы	Дымоходы подлежат специальной проверке. См. BC 1704.26
Специальная проверка систем хранения топлива и топливных трубопроводов	Оборудование для хранения мазута, включая резервуары, насосы, клапаны, перекачивающие, возвратные, заправочные и выпускные трубопроводы, подвески и крепления, заправочные и выпускные терминалы и связанные с ними системы, регулируемые разделом 1308 Механического кодекса г. Нью-Йорка, см. BC 1704.17
Система сейсмоизоляции	Должны проводиться периодические специальные проверки во время изготовления и установки блоков изоляции и устройств рассеяния энергии, если они используются как часть системы сейсмоизоляции в соответствии с BC 1707. 8.
Конструкция с классом огнестойкости	Согласно BC 110.3.4, конструкция с классом огнестойкости должна быть пройти проверку на соответствие утвержденной проектно-сметной документации, включая проверку следующих работ: Огнестойкие перегородки, полы, потолки, шахты; и Противопожарные жалюзи
Соответствие требованиям зон затопления	Специальная инспекция на соответствие требованиям зон затопления должна проводиться в соответствии с требованиями Приложения G105.3 BC
Заключительный осмотр	Должна проводиться окончательная проверка всех разрешенных работ. Заключительные проверки должны соответствовать AC 28-116.2.4.
Энергетический кодекс Нью-Йорка: Текущие проверки , в соответствии с требованиями BC 109. 3.5 и NYCECC	Проходы через тепловую оболочку: должны быть герметизированы, чтобы свести к минимуму утечку воздуха Заслонки встроены в оболочку здания: заслонки наружного воздуха должны закрываться, когда система выключена HVAC & Service Водонагревательное оборудование: соответствует требованиям по размерам и эффективности HVAC & Service Элементы управления системой водяного отопления: применимо для частичной нагрузки, сброса, контроля температуры Изоляция трубопровода: минимальная толщина от 1 до 4,5 дюймов, необходимая для трубопроводов, по которым проходят жидкости > 105°F Информация по техническому обслуживанию: должна быть предоставлена ​​для установки нового оборудования Постоянный сертификат: должен быть указан тип и эффективность систем отопления, охлаждения и/или нагрева технической воды

Другие требования

• FDNY .
