БЕЗНАПОРНЫЕ ТРУБОПРОВОДЫ “НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ. СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА. СНиП 3.05.04-85” (утв. Постановлением Госстроя СССР от 31.05.85 N 73) (ред. от 25.05.90)
действует Редакция от 25.05.1990Подробная информация
БЕЗНАПОРНЫЕ ТРУБОПРОВОДЫ
7.22. Безнапорный трубопровод следует испытывать на герметичность дважды: предварительное – до засыпки и приемочное (окончательное) после засыпки одним из следующих способов:
первым – определение объема воды, добавляемой в трубопровод, проложенный в сухих грунтах, а также в мокрых грунтах, когда уровень (горизонт) грунтовых вод у верхнего колодца расположен ниже поверхности земли более чем на половину глубины заложения труб, считая от люка до шелыги;
вторым – определение притока воды в трубопровод, проложенный в мокрых грунтах, когда уровень (горизонт) грунтовых вод у верхнего колодца расположен ниже поверхности земли менее чем на половину глубины заложения труб, считая от люка до шелыги.
Способ испытания трубопровода устанавливается проектом.
7.23. Колодцы безнапорных трубопроводов, имеющие гидроизоляцию с внутренней стороны, следует испытывать на герметичность путем определения объема добавляемой воды, а колодцы, имеющие гидроизоляцию с наружной стороны, – путем определения притока воды в них.
Колодцы, имеющие по проекту водонепроницаемые стенки, внутреннюю и наружную изоляцию, могут быть испытаны на добавление воды или приток грунтовой воды, в соответствии с п. 7.22, совместно с трубопроводами или отдельно от них.
Колодцы, не имеющие по проекту водонепроницаемых стенок, внутренней или наружной гидроизоляции, приемочному испытанию на герметичность не подвергаются.
7.24. Испытанию безнапорных трубопроводов на герметичность следует подвергать участки между смежными колодцами.
При затруднениях с доставкой воды, обоснованных в проекте, испытание безнапорных трубопроводов допускается производить выборочно (по указанию заказчика):при общей протяженности трубопровода до 5 км – двух-трех участков; при протяженности трубопровода свыше 5 км – нескольких участков общей протяженностью не менее 30 %.
Если результаты выборочного испытания участков трубопровода окажутся неудовлетворительными, то испытанию подлежат все участки трубопровода.
7.25. Гидростатическое давление в трубопроводе при его предварительном испытании должно создаваться заполнением водой стояка, установленного в верхней его точке, или наполнением водой верхнего колодца, если последний подлежит испытанию. При этом величина гидростатического давления в верхней точке трубопровода определяется по величине превышения уровня воды в стояке или колодце над шелыгой трубопровода или над горизонтом грунтовых вод, если последний расположен выше шелыги. Величина гидростатического давления в трубопроводе при его испытании должна быть указана в рабочей документации. Для трубопроводов, прокладываемых из безнапорных бетонных, железобетонных и керамических труб, эта величина, как правило, должна быть равна 0,04 МПа (0,4 кгс/см2).
7.26. Предварительное испытание трубопроводов на герметичность производится при не присыпанном землей трубопроводе в течение 30 мин.
Величину испытательного давления необходимо поддерживать добавлением воды в стояк или в колодец, не допуская снижения уровня воды в них более чем на 20 см.
Трубопровод и колодец признаются выдержавшими предварительное испытание, если при их осмотре не будет обнаружено утечек воды. При отсутствии в проекте повышенных требований к герметичности трубопровода на поверхности труб и стыков допускается отпотевание с образованием капель, не сливающихся в одну струю при количестве отпотеваний не более чем на 5 % труб на испытываемом участке.
7.27. Приемочное испытание на герметичность следует начинать после выдержки в заполненном водой состоянии железобетонного трубопровода и колодцев, имеющих гидроизоляцию с внутренней стороны или водонепроницаемые по проекту стенки, – в течение 72 ч и трубопроводов и колодцев из других материалов – 24 ч.
7.28. Герметичность при приемочном испытании засыпанного трубопровода определяется способами:
первым – по замеряемому в верхнем колодце объему добавляемой в стояк или колодец воды в течение 30 мин; при этом понижение уровня воды в стояке или в колодце допускается не более чем на 20 см;
вторым – по замеряемому в нижнем колодце объему притекающей в трубопровод грунтовой воды.
Трубопровод признается выдержавшим приемочное испытание на герметичность, если определенные при испытании объемы добавленной воды по первому способу (приток грунтовой воды по второму способу) будут не более указанных в табл. 8* о чем должен быть составлен акт по форме обязательного приложения 4.
Таблица 8*
| Условный диаметр трубопровода Dу,мм | Допустимый объем добавленной в трубопровод воды (приток воды) на 10м длины испытываемого трубопровода за время испытания 30 мин, л, для труб | ||
| железобетонных и бетонных | керамических | асбестоцементных | |
| 100 | 1.0 | 1,0 | 0,3 |
| 150 | 1,4 | 1,4 | 0,5 |
| 200 | 4,2 | 2,4 | 1,4 |
| 250 | 5,0 | 3,0 | – |
| 300 | 5,4 | 3,6 | 1,8 |
| 350 | 6,2 | 4,0 | – |
| 400 | 6,7 | 4,2 | 2,2 |
| 450 | – | 4,4 | – |
| 500 | 7,5 | 4,6 | – |
| 550 | – | 4,8 | – |
| 600 | 8,3 | 5,0 | – |
Примечания: 1.
При увеличении продолжительности испытания более 30 мин величину допустимого объема добавленной воды (притока воды) следует увеличивать пропорционально увеличению продолжительности испытания.
2. Величину допустимого объема добавленной воды (притока воды) в железобетонный трубопровод диаметром свыше 600 мм следует определять по формуле
q = 0,83 (D +4), л, на 10 м длины трубопровода за время испытания, 30 мин, (2)
где D-внутренний (условный) диаметр трубопровода, дм.
3. Для железобетонных трубопроводов со стыковыми соединениями на резиновых уплотнителях допустимый объем добавленной воды (приток воды) следует принимать с коэффициентом 0,7.
4. Допустимые объемы добавленной воды (притока воды) через стенки и днище колодца на 1 м его глубины следует принимать равным допустимому объему добавленной воды (притоку воды) на 1 м длины труб, диаметр которых равновелик по площади внутреннему диаметру колодца.
5. Допустимый объем добавленной воды (приток воды) в трубопровод, сооружаемый из сборных железобетонных элементов и блоков, следует принимать таким же, как для трубопроводов из железобетонных труб, равновеликих им по площади поперечного сечения.
6. Допустимый объем добавленной в трубопровод воды (приток воды) на 10 м длины испытываемого трубопровода за время испытания 30 мин для труб ПВД и ПНД со сварными соединениями и напорных труб ПВХ с клеевыми соединениями следует определять для диаметров до 500 мм включ. по формуле q= 0,03D, диаметром более 500 мм – по формуле q = 0.2+0.03D, где D – наружный диаметр трубопровода, дм; q – величина допустимого объема добавленной воды, л.
7. Допустимый объем добавленной в трубопровод воды (приток воды) на 10 м длины испытываемого трубопровода за время испытания 30 мин для труб ПВХ с соединениями на резиновой манжете следует определять по формуле q = 0.06+0,01D, где D- наружный диаметр трубопровода, дм; q- величина допустимого объема добавленной воды, л.
7.29. Трубопроводы дождевой канализации подлежат предварительному и приемочному испытанию на герметичность в соответствии с требованиями настоящего подраздела, если это предусмотрено проектом.
7.30. Трубопроводы из безнапорных железобетонных раструбных, фальцевых и с гладкими концами труб диаметром более 1600 мм, предназначенные по проекту для трубопроводов, постоянно или периодически работающих под давлением до 0,05 МПа (Б м вод.
ст.) и имеющих выполненную в соответствии с проектом специальную водонепроницаемую наружную или внутреннюю обделку, подлежат гидравлическому испытанию давлением, определенным в проекте.
Испытание наружных сетей канализации
Главная \ Канализация и водоотведение \ Трубы COREX тип Pragma \ Испытание наружных сетей канализации
Безнапорный трубопровод следует испытывать на герметичность дважды: предварительно и окончательно (приемочно) – соответственно до и после засыпки.
Испытанию безнапорных трубопроводов на герметичность следует подвергать участки между смежными колодцами.
Способы испытания на герметичность (способ испытания устанавливается проектом):
Первый: определение объема воды, добавляемой в трубопровод, проложенный в сухих грунтах, а также в мокрых грунтах, когда уровень (горизонт) грунтовых вод у верхнего колодца расположен ниже поверхности земли более чем на половину глубины заложения труб, считая от люка до шелыги;
Второй: определение притока воды в трубопровод, проложенный в мокрых грунтах, когда уровень (горизонт) грунтовых вод у верхнего колодца расположен ниже поверхности земли менее чем на половину глубины заложения труб, считая от люка до шелыги.
| Предварительные испытания | Приемочные испытания | |
| Пневматические испытания | ||
Предварительные испытания
Гидростатическое давление в трубопроводе при его предварительном испытании должно создаваться заполнением водой стояка, установленного в верхней его точке, или наполнением водой верхнего колодца, если последний подлежит испытанию. При этом величина гидростатического давления в верхней точке трубопровода определяется по величине превышения уровня воды в стояке или колодце над шелыгой трубопровода или над горизонтом грунтовых вод, если последний расположен выше шелыги.
Величина гидростатического давления в трубопроводе при его испытании должна быть указана в рабочей документации. Для трубопроводов, прокладываемых из безнапорных бетонных, железобетонных и керамических труб, эта величина, как правило, должна быть равна 0,04 МПа (0,4 кгс/см2).
Величина гидростатического испытательного давления для безнапорных трубопроводов из полимерных материалов в российских и белорусских нормах не указывается.
Предварительное испытание трубопровода на герметичность производится при не присыпанном землей трубопроводе в течение 30 мин. Величину испытательного давления необходимо поддерживать добавлением воды стояк или в колодец, не допуская снижения уровня воды в них более чем на 20 см.
Трубопровод и колодец признаются выдержавшими предварительное испытание, если при их осмотре не будет обнаружено утечек воды. При отсутствии в проекте повышенных требований к герметичности трубопровода на поверхности труб и стыков допускается отпотевание с образованием капель, не сливающихся в одну струю при количестве отпотеваний не более чем на 5 % труб на испытываемом участке.
В начало страницы
Приемочные испытания
Приемочное испытание на герметичность следует начинать после выдержки в заполненном водой состоянии железобетонного трубопровода и колодцев, имеющих гидроизоляцию с внутренней стороны или водонепроницаемые по проекту стенки – в течение 72 часов и трубопроводов и колодцев из других материалов – 24 ч.
Герметичность при приемочном испытании засыпанного трубопровода определяется двумя способами:
- по замеряемому в верхнем колодце объему добавляемой в стояк или колодец воды в течение 30 мин, при этом понижение уровня воды в стояке или в колодце допускается не более чем на 20 см;
- по замеряемому в нижнем колодце объему притекающей в трубопровод грунтовой воды.
Трубопровод признается выдержавшим приемочное испытание на герметичность, если определенные при испытании объемы добавленной воды по первому способу (приток грунтовой воды по второму способу) будут не более величины допустимого притока воды, о чем должен быть составлен акт.
Допустимый объем добавленной в трубопровод воды (приток оводы) на 10 м длины испытываемого трубопровода за время испытания 30 мин для труб ПП с соединениями на резиновой манжете следует определять по формуле:
q = 0,06 + 0,01D,
где D – наружный диаметр трубопровода, дм;
q – величина допустимого объема добавленной воды, л.
Трубопроводы дождевой канализации подлежат предварительному и приемочному испытанию на герметичность в соответствии с требованиями настоящего подраздела, если это предусмотрено проектом.
В начало страницы
Пневматические испытания
Пневматические испытания трубопроводов, выполненных из полимерных материалов, производят при надземной и наземной их прокладке в следующих случаях:
- температура окружающего воздуха ниже 0°С;
- применение воды недопустимо по техническим причинам;
- нет воды в необходимом для испытаний количестве.
Порядок пневматических испытаний трубопроводов из полимерных материалов и требования безопасности при испытаниях устанавливаются проектом.
Предварительные испытания самотечных канализационных сетей пневматическим способом проводят до окончательной засыпки траншеи.
Испытательное давление сжатого воздуха, равное 0,05 МПа, поддерживают в трубопроводе в течение 15 мин.
При этом осматривают стыки и выявляют неплотности по звуку просачивающегося воздуха, по пузырям, образующимся в местах утечки воздуха через стыковые соединения, покрытые мыльной эмульсией.
Окончательные испытания пневматическим способом проводят при уровне грунтовых вод над трубой в середине испытуемого трубопровода менее 2,5 м.
Окончательным пневматическим испытаниям подвергают участки длиной 20-100 м, при этом перепад между наиболее высокой и низкой точками трубопровода не должен превышать 2,5 м. Пневматические испытания проводят через 48 ч после засыпки трубопровода. Испытательное избыточное давление сжатого воздуха указано в таблице 5.
Таблица 5
Уровень грунтовых вод h от оси трубопровода, м | Испытательное давление, МПа | Перепад давления р-р1, Мпа | |
избыточное начальное р | конечное р | ||
h=0 | 0,0100 | 0,0070 | 0,0030 |
0<h<0,5 | 0,0155 | 0,0124 | 0,0031 |
0,5<h<1 | 0,0210 | 0,0177 | 0,0033 |
1<h<1,5 | 0,0265 | 0,0231 | 0,0034 |
1,5<h<2 | 0,0320 | 0,0284 | 0,0036 |
2<h<2,5 | 0,0375 | 0,0338 | 0,0037 |
В начало страницы
Калькулятор объема трубы| Объем, диаметр, вес
Сантехникам и другим подрядчикам нужны правильные инструменты для решения сложных математических уравнений в полевых условиях, таких как расчет объема трубы, чтобы определить, сколько воды она может выдержать.
Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким.
Измерьте объем труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.
Диаметр трубы
Длина трубы
Узнайте, как мы вычислили этот результат, ниже.
Результаты
Объем:
галлонов
литров
Вес:
Слесарям-сантехникам и другим подрядчикам нужны инструменты для расчета объема, такие как комплекс уравнений в области математики и других подрядчиков. чтобы определить, сколько воды он может выдержать. Калькулятор объема трубы ServiceTitan делает расчет трубы простым и легким.
Измерение объема труб по внутреннему диаметру и длине. Вы также можете использовать этот калькулятор, чтобы подсчитать, сколько весит объем воды в трубах.
Что такое калькулятор объема трубы? Сантехники и другие квалифицированные специалисты используют калькулятор объема воды в трубе, чтобы определить точный объем трубы, а также массу жидкости или вес воды, протекающей по ней.
Этот супер-полезный инструмент по сути работает как калькулятор объема жидкости.
Сантехники, подрядчики по ирригации, бригады септиков и работники, обслуживающие бассейны, постоянно проводят расчеты труб в полевых условиях, чтобы определить правильный размер трубы для установки, определить расход и давление воды или работать над максимальной эффективностью насоса.
Калькулятор объема трубы ServiceTitan также легко вычисляет:
Объем воды систем отопления в доме.
Расчеты трубопроводов для наполнения садового пруда.
Объем трубопровода, необходимый для установки системы полива газонов и садов.
Правильный расчет размера трубопровода, необходимый для наполнения бассейна.
Формула объема трубы:
Объем = PI x Радиус² x Длина
. внутренний диаметр и длина трубы в дюймах или миллиметрах.
Рассчитайте внутренний диаметр трубы, измерив расстояние от одного внутреннего края через центр и до противоположного внутреннего края.
Используйте одни и те же единицы измерения (дюймы или миллиметры) для измерения длины трубы.
Рассчитайте радиус трубы через ее диаметр. Чтобы получить радиус, разделите диаметр на 2.
Возьмите радиус и возведите его в квадрат или умножьте на себя. Например, 5² = 25,9.0003
Вот конкретный пример применения формулы объема трубы:
Полезный совет: Чтобы возвести число в квадрат, умножьте число само на себя. Чтобы возвести число в куб, умножьте число само на себя три раза.
Калькулятор объема трубы в галлонахЕсли вам необходимо узнать вместимость воды в галлонах, вам необходимо преобразовать объем воды в калькуляторе трубы в метрические единицы в кубические дюймы.
Кубический дюйм = 1 дюйм x 1 дюйм x 1 дюйм.
Дюйм = единица измерения длины.
Квадратный дюйм = единица измерения площади.
Кубический дюйм = единица измерения объема.
В 1 галлоне США содержится 231 кубический дюйм.
Плотность воды = 997 кг/м³
Пусть калькулятор объема водопроводной трубы ServiceTitan избавит вас от догадок при попытке определить объем воды в трубах, измеренный в галлонах. Чтобы узнать об общих размерах труб, подрядчики могут также обратиться к онлайн-диаграмме общего объема труб.
Калькулятор размера трубы Дополнительный советЕсли вы не знаете, как измерить внутренний диаметр трубы, подумайте о приобретении набора штангенциркулей, которые подходят к внешней стороне трубы. Используйте штангенциркуль для непосредственного измерения наружного диаметра вместо оценки внутреннего диаметра по окружности.
После того, как вы определите внешний диаметр, обратитесь к этой таблице общих размеров труб, чтобы точно определить внутренний диаметр вашей трубы.
Объем трубы равен объему жидкости внутри нее или объему занимаемого ею пространства.
Сантехники и другие подрядчики по обслуживанию стремятся получить точные измерения при работе с трубами для водопровода, ОВКВ, ирригации и т. д., поэтому они выполняют работу правильно с первого раза.
Калькулятор объема трубы ServiceTitan повышает точность данных, экономит время и сокращает количество отходов, поэтому вы каждый раз знаете, что выбрали трубы нужного размера для работы.
Заявление об отказе от ответственности
*Рекомендуемые значения являются добросовестными и предназначены исключительно для общих информационных целей. Мы не гарантируем точность этой информации. Обратите внимание, что другие внешние факторы могут повлиять на рекомендации или исказить их. Для получения точных результатов проконсультируйтесь со специалистом.
Калькулятор объема трубы
Создано Filip Derma
Отредактировано Bogna Szyk и Jack Bowater
Последнее обновление: 04 января 2023 г.
- Калькулятор объема трубы
- Объем трубы – формула
- Объем воды в трубе – пример расчета
Этот калькулятор объема трубы оценивает объем трубы, а также массу жидкости, протекающей по ней. Этот калькулятор является полезным инструментом для всех, кому необходимо знать точный объем воды в трубе. Это будет полезно для вас, если вы проектируете систему орошения для своего сада. Продолжайте читать, чтобы узнать, что такое цилиндр, и формулу объема трубы.
и сверьтесь с «руководством пользователя» для правильных расчетов в калькуляторе объема трубы.
Калькулятор объема трубы
Знание объема трубы может быть полезно по многим причинам. Это принесет пользу частным домовладельцам, инженерам-строителям и строителям. Например, вы можете захотеть узнать пропускную способность вашей домашней системы отопления или задаться вопросом, будет ли выбранный вами диаметр трубы достаточным для наполнения садового пруда.
Именно поэтому мы создали калькулятор объема трубы.
Этот инструмент предоставляет вам объем конкретной трубы и вес воды (или другой жидкости) внутри нее. Он прост в использовании и эффективен. Все, что вам нужно сделать, это ввести размер трубы – это внутренний диаметр и длина . Неважно, используете ли вы метрическую или имперскую систему единиц, потому что вы можете свободно переключаться между ними, используя раскрывающийся список.
По умолчанию расчет веса жидкости производится для воды (ее плотность равна 997 кг/м³). Если вам нужно выполнить расчеты для других жидкостей, введите плотность вашей конкретной жидкости.
Ниже мы подготовили объяснение формулы объема трубы и пошаговый пример расчетов, чтобы показать вам, как правильно пользоваться калькулятором объема трубы.

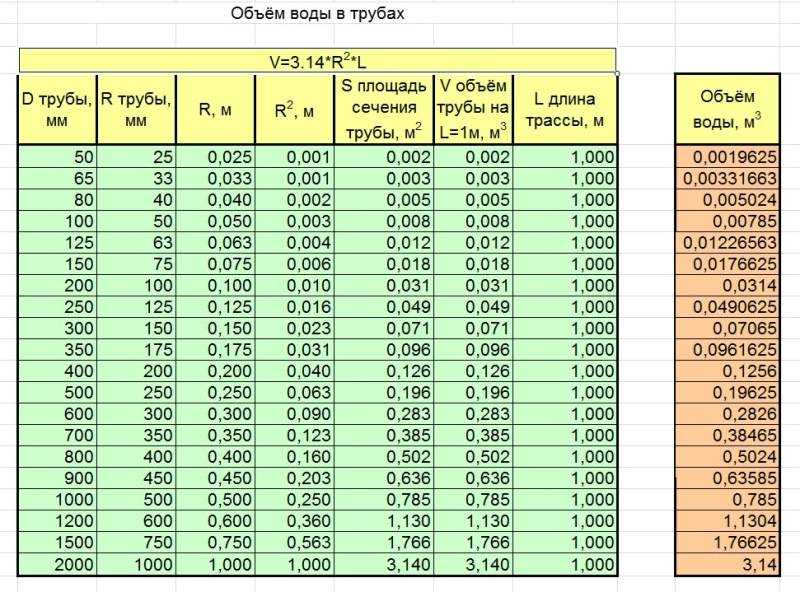

Объем трубы – формула
По форме труба представляет собой полый правильный цилиндр. Но что такое цилиндр? Мы можем видеть их вокруг себя каждый день. Цилиндр — это твердое тело с двумя основаниями, обычно круглыми, всегда конгруэнтными и параллельными друг другу.
«Развернутая» сторона цилиндра образует прямоугольник. Высота цилиндра — это расстояние между основаниями (в случае труб — его длина). Радиус цилиндра – это радиус его основания. Имейте в виду, что когда у вас есть цилиндр, диаметр равен удвоенному радиусу. Итак, для расчетов нужно уменьшить диаметр вдвое.
💡 Вы можете узнать больше о цилиндрах, посмотрев наш правильный калькулятор цилиндра, наш калькулятор объема цилиндра и наш калькулятор площади поверхности цилиндра, чтобы назвать несколько связанных инструментов.
Объем трехмерного твердого тела — это объем пространства, которое оно занимает. Для трубы это внутренний объем (нужно брать внутренний диаметр вместо внешнего).
Чтобы выразить объем, мы используем кубические единицы (для метрических см³, дм³, м³ и для имперских дюймов³ и футов³). Чтобы получить точные результаты, последовательно используйте одну единицу на протяжении всего вычисления.
Формула объема цилиндра: объем цилиндра = π × радиус² × высота .
Для трубы используйте ее длину вместо высоты: объем трубы = π × радиус² × длина , где радиус = внутренний диаметр/2 . Объем трубы равен объему жидкости внутри (при полном ее заполнении). Массу жидкости берем из преобразованной формулы плотности. Итак, соответственно: масса жидкости = объем × плотность жидкости .
Объем воды в трубе – пример расчета
Давайте посмотрим, как правильно пользоваться калькулятором объема трубы. Для примера расчета нам понадобится несколько предположений. Предположим, мы посчитаем объем трубы длиной 6 метров с внутренним диаметром 15 сантиметров. Труба используется для транспортировки воды. Подставим эти данные в калькулятор, чтобы найти объем воды в трубе и ее массу.
- Сначала введите диаметр трубы:
внутренний диаметр = 15 см. - Затем введите его длину:
длина = 6 м.
