D: DFD, DP, DM, DC

 Насосы серии D предназначены для дозирования и перекачивания различных видов жидкости.
 Применяются в пищевой, косметической, фармацевтической, химической и других отраслях промышленности.
 Особенности:

• Интерфейс удаленного управления («сухой» контакт)
• Ручное управление частотой ходов (кнопки и индикатор)
• 3-разрядный цифровой индикатор
• Антикоррозионный пластиковый корпус
• Степень защиты IP55
• Модели DFD: базовые, только с ручным управлением

• Модели DP: дополнительное управление частотой ходов посредством импульсного сигнала (1×N, N/1, где N – число импульсов 1…999)
• Модели DM: дополнительное управление частотой ходов посредством аналогового сигнала (0…20 мА, 4…20 мА, 0…5 В, 1. ..5 В)
• Модели DC: дополнительное управление частотой ходов посредством цифрового интерфейса RS-485

Технические характеристики:

Модели DP
Модель	Расход, л/ч (макс. )	Давление, МПа (макс.)	Частота ходов, имп./мин (макс.)	Мощность, Вт	Вес, кг	Размеры
DP-02-07-L	2	0,7	120	30	2,8	А
DP-03-07-L	3	0,7	120	30	2,8	А
DP-06-05-L	6	0,5	140	30	2,8	А
DP-09-03-L	9	0,3	140	30	2,8	А
DP-02-16-X	2	1,6	120	65	3,5	В
DP-09-07-X	9	0,7	120	65	3,5	В
DP-12-07-X	12	0,7	120	65	3,5	В
DP-15-03-X	15	0,3	120	65	3,5	В
DP-20-03-X	20	0,3	160	65	3,5	В
DP-30-03-X	30	0,3	160	65	4,2	С
DP-50-02-X	50	0,2	160	65	4,2	С

Модели DM
Модель	Расход, л/ч (макс. )	Давление, МПа (макс.)	Частота ходов, имп./мин (макс.)	Мощность, Вт	Вес, кг	Размеры
DM-02-07-L	2	0,7	120	30	2,8	А
DM-03-07-L	3	0,7	120	30	2,8	А
DM-06-05-L	6	0,5	140	30	2,8	А
DM-09-03-L	9	0,3	140	30	2,8	А
DM-02-16-X	2	1,6	120	65	3,5	В
DM-06-07-X	6	0,7	120	65	3,5	B
DM-09-07-X	9	0,7	120	65	3,5	В
DM-12-07-X	12	0,7	120	65	3,5	В
DM-15-03-X	15	0,3	120	65	3,5	В
DM-20-03-X	20	0,3	160	65	3,5	В
DM-30-03-X	30	0,3	160	65	4,2	С
DM-50-02-X	50	0,2	160	65	4,2	С

Модели DC
Модель	Расход, л/ч (макс. )	Давление, МПа (макс.)	Частота ходов, имп./мин (макс.)	Мощность, Вт	Вес, кг	Размеры
DC-02-07-L	2	0,7	120	30	2,8	А
DC-03-07-L	3	0,7	120	30	2,8	А
DC-06-05-L	6	0,5	140	30	2,8	А
DC-09-03-L	9	0,3	140	30	2,8	А
DC-02-16-X	2	1,6	120	65	3,5	В
DC-06-07-X	6	0,7	120	65	3,5	B
DC-09-07-X	9	0,7	120	65	3,5	В
DC-12-07-X	12	0,7	120	65	3,5	В
DC-15-03-X	15	0,3	120	65	3,5	В
DC-20-03-X	20	0,3	160	65	3,5	В
DC-30-03-X	30	0,3	160	65	4,2	С
DC-50-02-X	50	0,2	160	65	4,2	С

Общие характеристики:

Параметр	Значение
Регулирование	Ручное: 10. ..100% Удаленное: 0…100%
Высота всасывания	2 м
Питание	~220 В, 50 Гц
Степень защиты	IP55
Размеры (В×Ш×Г)	«А»: 190×100×195 мм «В»: 208×113×206 мм «С»: 223×122×235 мм

Материалы:

Максимальная погрешность характеристик: ±5%

• Габаритные размеры
• Примеры применения

Угольный фильтр XZ DP MFD 09 (AC) DM 08/FDR Activated carbon filter

Купить Осушитель мембранный BEKO DRYPOINT M Угольный фильтр XZ DP MFD 09 (AC) DM 08/FDR Activated carbon filter (с каталожным номером 4008652) можно в нашем интернет-магазине PNM-Parts^{. ru}, витрина которого представлена ниже:

Каталожный №:

4008652

Бренд:

BEKO Technologies

Наименование:

Activated carbon filter for DM08 and FDR unit

Производитель:

BEKO Technologies (Германия)

Рисунок (1 из 2):

Рисунок (1 из 2):

Запрошенный артикул:
4008652 BEKO Technologies – Activated carbon filter for DM08 and FDR unit . Производитель: BEKO Technologies (Германия)
Прайс: B-G		* Цена: 12 139,92 ₽	Наличие:	Поставка: 50-55 раб. дн. в MT-O
ВНИМАНИЕ ! Условия оплаты и поставки, отмечны значком Прайс Все цены указаны для указанных пунктов выдачи. Дополнительные условия оговариваются с отделом продаж!

У нас нет рассылок, и мы Вас не побеспокоим!
Нажимая кнопку “Отправить” Вы соглашаетесь с условиями
и документами изложенными в разделе
“Политика конфиденциальности”.

Ваша заявка принята. Наши менеджеры ответят Вам при первой возможности. Мы работаем пн-пт с 8:00-17:00 по Московсому времени

Для отправки нового сообщения, обновите страницу в браузере.

Максимально используйте возможности USB

Универсальная последовательная шина (USB) — это проверенная система подключения. Тем не менее, при создании аппаратного интерфейса USB все еще существуют проблемы проектирования. Главными среди них являются проблемы с расположением лица, питанием и помехами.

USB состоит из хоста (обычно ПК) и одного или нескольких устройств, часто называемых ведомыми или ведомыми. Физический интерфейс USB состоит из четырех экранированных проводов. Контакт 1, который является VBUS, используется для питания любого подключенного периферийного устройства путем подачи напряжения +5 В от хоста USB. Контакт 2 — отрицательный вывод данных, обозначенный как D– (DM), а контакт 3 — положительный вывод данных, обозначенный как D+ (DP). Эти выводы составляют дифференциальную пару, которая осуществляет передачу данных. Наконец, контакт 4 — это заземление (GND).

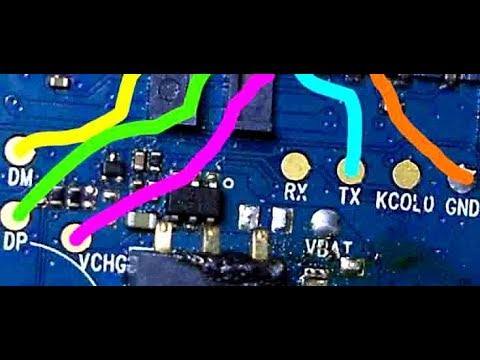

Для обеспечения целостности сигнала сигналы DP и DM должны проходить одинаковое расстояние. Если одна трасса длиннее другой, это может повлиять на синхронизацию сигналов, что приведет к ошибкам данных. Поэтому важно убедиться, что длины трасс данных совпадают. Рекомендуемое максимально допустимое отклонение между длинами трасс DP и DM составляет всего 150 мил.

Еще одной серьезной проблемой является контроль импеданса DP и DM. Отслеживание этих двух сигналов должно быть согласовано на печатной плате (PCB), чтобы свести к минимуму отражения сигнала. Сигналы DP и DM USB имеют 9Дифференциальный импеданс 0 Ом (по 45 Ом на землю).

Большинство современных программ для разводки печатных плат можно настроить для маршрутизации обоих сигналов вместе с этими характеристиками. Сигналы DP и DM следует делать как можно короче. Для очень коротких участков, менее 1 см, может оказаться невозможным соблюдение описанных здесь рекомендаций по контролируемому импедансу. Но на практике это обычно приемлемо при соблюдении других правил.

Также следует соблюдать осторожность, чтобы не добавлять шлейфы при включении в конструкцию диодов и конденсаторов для защиты от перенапряжения. Это сведет к минимуму отражения сигналов данных. Кроме того, сигналы DP и DM должны последовательно направляться через заземляющую плоскость сигнала USB. В идеале не должно быть никаких расщеплений в плоскости непосредственно ни под DP, ни под DM.

Несмотря на то, что USB называется шиной, он является двухточечным соединением. Для подключения нескольких устройств к хосту USB потребуется использовать устройство-концентратор USB. К одному хосту через один или несколько концентраторов можно подключить до 127 ведомых устройств.

Всегда следует соблюдать основные принципы компоновки цепей, такие как прокладка линий USB вдали от шумных сигналов питания и компонентов схемы часов. Разработчикам также следует избегать использования поворотов под прямым углом на сигнальных дорожках USB. Использование двух поворотов на 45° окажется гораздо более выгодным, чем один поворот на 9°.0° поворот.

Проблемы с питанием
Выбор подходящей конфигурации питания — еще один важный момент при проектировании интерфейса USB. Разработчики должны подумать о том, как будет питаться их схема USB и, что более важно, какой ток будет потреблять эта схема. Периферийные устройства USB могут питаться от шины USB или могут получать питание от внешнего источника в конфигурации с автономным питанием.

Продолжить на следующей странице

Спецификация USB 2.0 для систем с питанием от шины позволяет устройству потреблять до 500 мА от источника питания 5 В VBUS. Питание шины USB часто используется для зарядки аккумуляторов или питания маломощных устройств. При питании от USB разработчики должны убедиться, что устройство не потребляет более 100 мА перед подсчетом.

Источник питания VBUS 5 В не всегда удобен для прямого питания ИС и других устройств, поскольку не все ИС поддерживают входы, устойчивые к 5 В. Регулятор напряжения может использоваться для создания требуемых уровней напряжения. Вот почему ИС интерфейса USB UART FT232R от FTDI имеет встроенный стабилизатор 3,3 В (рис. 1) .

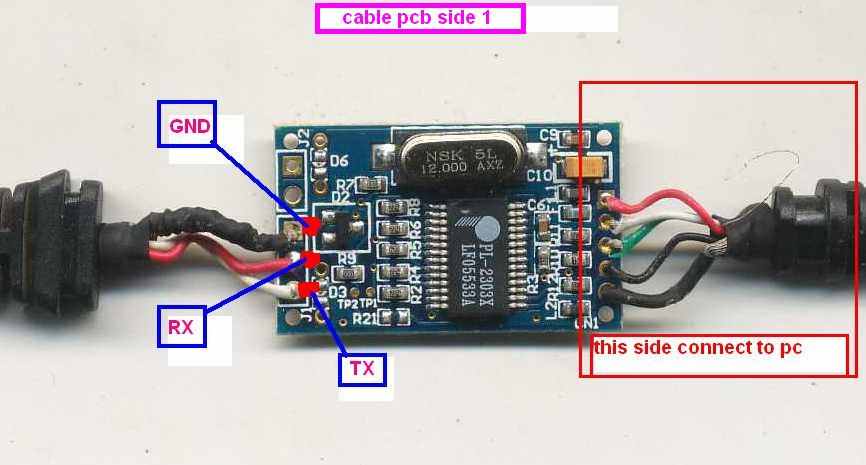

Этот интерфейс можно использовать для подачи питания непосредственно от источника VBUS, что снижает стоимость компонентов и упрощает конструкцию системы. Микросхема имеет интерфейс UART (рис. 2) , который можно использовать для подключения USB к порту UART на микроконтроллере или другом устройстве обработки.

Важно отметить, что в показанной здесь схеме рекомендуется предусмотреть конденсатор или резистор для устранения помех от экрана. Это основано на опыте представления продуктов на испытания на электромагнитную совместимость (ЭМС) и радиочастотные помехи (РЧП), несмотря на то, что это противоречит теории цепей.

Периферийные устройства с питанием от шины USB также должны поддерживать функции управления питанием, такие как состояние приостановки USB для экономии энергии хоста USB. Для быстрого перезапуска из состояния приостановки многие ведомые устройства имеют возможности удаленного пробуждения, что позволяет им возобновлять работу, как только обнаруживается активность.

Для приложений с более высокой мощностью можно использовать конфигурацию с внешним или автономным питанием. Конфигурации с автономным питанием имеют меньше ограничений, но устройства должны защищать от протекания тока через шину USB к хосту, когда хост или концентратор обесточены, поскольку это может повредить восходящую схему. Чтобы предотвратить эту потенциальную опасность, подключите сигнал VBUS (рис. 3) к выводу сброса, заставив микросхему ждать в состоянии сброса, пока USB-хост не будет готов.

Защита от ЭМП/ЭСР
Особые усилия следует приложить к подавлению электромагнитных помех (ЭМП) и электростатического разряда (ЭСР). Инженерам, разрабатывающим USB-интерфейс, необходимо рассмотреть возможность реализации схем фильтрации и защиты питания для этих целей.

Для конфигураций с питанием от шины USB на источник питания VBUS следует установить ферритовую шайбу, чтобы предотвратить распространение электромагнитных помех по кабелю USB к хосту. Конфигурации обычно состоят из конденсатора и ферритовой шайбы, размещенных как можно ближе к разъему USB. Ферритовые кольца не следует использовать ни для сигналов данных USB, ни для сигнала заземления.

Другие методы защиты от тока включают добавление схемы для защиты от чрезмерного пускового тока и перегрузки по току. Пусковой ток — это проблема в конфигурациях с питанием от шины USB, когда от хоста может потребляться чрезмерный ток во время первоначального подключения или перечисления или при перезапуске из состояния ожидания.

Продолжить на следующей странице

В спецификации USB 2.0 рекомендуется максимальная емкость 10 мкФ параллельно с эквивалентной нагрузкой 44 Ом, чтобы справиться с распространенными сценариями пускового тока. В качестве альтернативы можно использовать большую объемную емкость при условии, что питание подается методом плавного пуска. Для приложений, которым мешают проблемы с электромагнитными помехами, также можно использовать синфазные дроссели, хотя их использование должно быть сведено к минимуму из-за ухудшения характеристик на линиях передачи данных USB. Методы оптопары также можно использовать для изоляции периферийных схем USB от интерфейса USB.

Методы защиты от электростатического разряда для конструкций USB включают использование диодов для подавления переходных напряжений на линиях передачи данных, на контакте питания VBUS и на любых других компонентах внешнего интерфейса. Эти диоды следует размещать в качестве первого устройства на уровне платы рядом с любой внешней точкой подключения. Это обеспечит кратчайший путь тока к земле и сведет к минимуму возможность повреждения других частей печатной платы.

Еще одним способом подавления шума является добавление контактных площадок на печатной плате для подключения резистора или конденсатора между экраном USB-разъема и заземлением разъема. Качество экранирования на разных типах USB-кабелей может существенно различаться. В результате добавление пассивного устройства может помочь ограничить передачу шума на заземляющий слой системы. Этот метод также важен, если производители стремятся обеспечить соответствие CE и Федеральной комиссии по связи (FCC) для своего USB-продукта.

Securing Certification
Некоторые производители могут получить полную сертификацию USB Implementers Forum (USB-IF), что позволит им использовать логотипы соответствия USB на своих продуктах. Процесс сертификации включает в себя тестирование USB-IF, чтобы убедиться, что интерфейс полностью соответствует требованиям к электропитанию и совместимости, изложенным в спецификациях USB. Во время испытаний на электрическое соответствие может потребоваться регулировка времени нарастания и спада сигнала USB за счет использования конденсаторов и/или резисторов на линиях передачи данных DM и DP для учета изменений, зависящих от конфигурации.

В рамках процесса перечисления USB-хост запрашивает информацию о конфигурации и идентификации (известную как дескрипторы USB) у периферийного ведомого устройства. Дескрипторы содержат такую ​​информацию, как идентификатор поставщика, идентификатор продукта, версия USB, количество интерфейсов USB и поддерживаемые типы передачи. Данные могут храниться либо внутри микросхемы USB, как в случае с FTDI FT232R, либо во внешней EEPROM.

Хотя эти рекомендации относятся непосредственно к проектированию подчиненного интерфейса USB, многие из этих методов также применимы к разработке интерфейса встроенного хоста USB. При проектировании хост-интерфейса разработчики должны тщательно продумать схему питания, чтобы обеспечить подачу достаточного тока и обнаружение условий перегрузки по току для типа подчиненных USB-устройств, подключенных к хосту.
