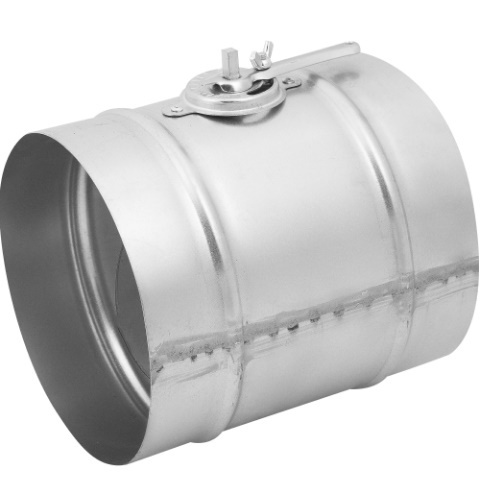

Дроссель-клапан круглый: Элементы систем вентиляции – Вентиляторы России – Вентиляторы

Дроссель-служит для регулирования потока воздуха в системе вентиляции. Дроссель – клапан устанавливается в тех местах, где воздуховоды имеют ответвления от основного воздуховода, что служит для нормализации сопротивления и контролирует объем расходуемого воздуха. Стандартный диаметр круглых дроссель-клапанов для жилых зданий составляет 630 мм. Большие диаметры могут стать источником лишнего шума. Если диаметр дроссель-клапана превышает 710 мм материалом для его изготовления служит черная сталь, а соединение делается фланцевым.

Материал изготовления
Оцинкованная, нержавеющая, черная стали

Варианты соединения
Ниппельное или фланцевое

Варианты комплектации
С уплотнительной резинкой или без уплотнительной резинки.

Диаметр D, мм	Длина L, мм	Площадь поверхности, м 2	Расчетная масса, кг
Предельная толщина стенки 0,5 мм
100	100	0,04	0,15
125	100	0,05	0,20
140	100	0,05	0,23
160	100	0,08	0,31
180	120	0,09	0,36
200	150	0,12	0,49
225	150	0,15	0,57
250	200	0,21	0,8
280	200	0,24	0,92
315	250	0,33	1,27
355	250	0,38	1,47
400	300	0,5	1,96
450	300	0,59	2,28
500	300	0,66	2,73
Предельная толщина стенки 0,7 мм
560	300	0,77	4,23
630	400	1,1	6,03
710	400	1,28	7,05
800	500	1,76	9,67
900	600	2,33	12,81
1000	600	2,67	15,22
Предельная толщина стенки 1,0 мм
1250	700	3,98	31,17
1400	800	5,06	39,66
1600	900	6,54	51,3

Дроссель-клапан круглого сечения стальной | Вендер Климат

Круглый дроссель-клапан или, как его еще называют, заслонка дросселирующая – это часть вентиляционной системы, предназначенная для изменения её производительности. Представляет собой короткий воздуховод круглого сечения, который имеет внутри своего корпуса лопатку-заслонку, способную поворачиваться на заданный угол и регулировать расход газо-воздушной смеси.

Наша компания изготавливает круглые стальные дроссель-клапаны в полном соответствии с нормативной документацией РФ. Также изготавливаем искробезопасные дроссель-клапаны.

Обращайтесь к нам, если вам нужны серийные фасонные изделия или заслонки нестандартных размеров.

Дроссель-клапан от завода «Вендер Климат» обладает следующими характеристиками:

• Диаметр D, мм: типовой от 100 до 1250 мм или нестандартный, выполненный на заказ;
• Материал: сталь оцинкованная, нержавеющая, черная или титан;
• Толщина стали от 0,5 до 10,0 мм;
• Однолопаточные дроссель клапаны
• Многолопаточные дроссель клапаны
• Тип соединения: ниппель или фланец.

Заказать дроссель-клапан

Запрос прайс-листа

Назначение дроссель-клапана (заслонки)

В подавляющем большинстве случаев дроссель-клапан устанавливают на ответвлениях вентиляционных систем.

Это дает возможность эффективно выравнивать аэродинамическое сопротивление и контролировать расход воздуха в данной ветке.

Кроме того дросселирующую заслонку вы встретите на всасывающем патрубке радиальных вентиляторов, в особенности больших размеров. Закрытая при пуске вентилятора и затем постепенно поворачивающаяся, заслонка обеспечивает плавную работу системы и оберегает дорогостоящее оборудование от перегрузок.

При использовании дроссель-клапанов в зданиях жилого, медицинского и др. назначения, следует учитывать, что устройства больших диаметров становятся причиной повышенного уровня шума. В связи с этим не рекомендуется применять дросселирующие заслонки диаметром свыше 630 мм в подобных местах.

Принцип работы дроссель-клапана и исполнение

Поворотная заслонка, установленная в центральной части клапана, изменяет своё положение, регулируя площадь сечения воздуховода и, как следствие, его пропускную способность. Управлять положением лопасти можно вручную, с помощью электро- или пневмопривода.

Ручное управление возможно, если к дроссель-клапану имеется свободный доступ, в противном случае требуется установка электрического привода. На технологических линиях повышенной опасности используется пневматический способ регулировки.

В зависимости от типоразмера, круглая дроссельная заслонка присоединяется к воздуховоду с помощью ниппельных или фланцевых соединительных узлов.

Дроссель-клапан, выпущенный нашим заводом, отличается прочностью и высокой надежностью. Простой в монтаже и обслуживании, он работает долгие годы без сбоев и отказов. Кроме того, выбирая фасонные изделия для вентиляционных систем от производителя, вы экономите значительные средства и можете быть полностью уверены в качестве приобретаемой продукции. Также изготавливаем дроссельные заслонки прямоугольного сечения и дроссель-клапаны с площадкой.

Дроссель-клапан крашеный порошковой краской в Ral

Дроссель-клапан в искробезопасном исполнении

Оцените скорость и высокий профессионализм нашей работы! Закажите расчет своей вентиляционной системы онлайн и получите выгодное ценовое предложение!

Что такое дроссельный клапан?

Автор Anup Kumar Deyin Основы проектирования трубопроводов

Дроссельный клапан — это тип клапана, который может запускать, останавливать и регулировать поток жидкости из одной точки в другую. Как правило, между входной и выходной сторонами дроссельной заслонки будет высокая разница давлений. Падение давления увеличивается с увеличением ограничения потока внутри дроссельного клапана. Для управления этими типами клапанов используется ряд методов управления. Различные клапаны могут работать как дросселирующие клапаны в различных условиях работы. В этой статье мы узнаем об основах дроссельных клапанов.

Определение дроссельного клапана

Дроссельные клапаны — это клапаны, используемые для открытия, закрытия или регулирования потока жидкости. В основном это регулирующие клапаны, так как диски дроссельных клапанов могут регулировать расход, температуру или давление проходящей через них текучей среды.

Примеры дроссельного клапана

Различные клапаны могут работать как дроссельные клапаны. Некоторые распространенные примеры клапанов, работающих в качестве дроссельных клапанов:

• Мембранный клапан
• Поворотный затвор
• Шаровой клапан
• Шаровой клапан
• Пережимной клапан
• Игольчатый клапан и т. д.

Регулирующие клапаны представляют собой специальные дроссельные клапаны. Однако не все дроссельные клапаны являются регулирующими клапанами.

Применение дроссельных клапанов

Дроссельные клапаны используются в самых разных отраслях промышленности. Некоторые из распространенных применений дроссельных клапанов включают:

• Системы охлаждения
• Системы кондиционирования воздуха
• Steam applications
• Chemical applications
• Pharmaceutical applications
• Fuel oil systems
• High-temperature applications
• Food processing applications
• Automobile systems
• Power generation systems
• Metering systems

Working of a Throttling Valve

В дроссельном клапане внутри клапана создается препятствие, чтобы такие параметры, как скорость потока, температура, давление и т. д., были получены в соответствии с требованиями. На поток влияет спроектированное ограничение и трение, возникающее при течении. Как правило, шток клапана поднимается или опускается для регулировки размера пути потока через клапан. Они могут даже полностью закрыть клапан, чтобы остановить поток.

Обычные клапаны, используемые в качестве дроссельных клапанов

Все промышленные клапаны не являются дроссельными клапанами. Конструкция клапана должна подходить для использования в качестве дроссельного клапана. Как правило, в качестве дроссельных клапанов используются следующие клапаны:

Запорные клапаны:

Запорный клапан является одним из самых популярных дроссельных клапанов для промышленного применения. Диск/плунжер шарового клапана обеспечивает необходимое ограничение для работы в качестве дроссельного клапана, так что через него может проходить только необходимое количество среды. Однако шаровым клапанам требуется питание или автоматический привод для приложений с высоким давлением.

Advertisements

Поворотные затворы:

Поворотные затворы лучше всего подходят для дросселирования, так как они могут легко создать дросселирование, просто приоткрыв немного, чтобы позволить среде пройти.

Задвижки: Задвижки, как правило, не подходят для процесса дросселирования.

Игольчатые клапаны:

Игольчатый клапан имеет игольчатый диск, который перемещается для регулирования потока жидкости. Игольчатые клапаны используются в качестве дроссельных клапанов для высокоточных приложений. Обратите внимание, что более густые и вязкие среды не подходят для использования в качестве дроссельной заслонки.

Пережимные клапаны:

Пережимные клапаны легкие и простые в обслуживании, они широко используются в качестве дроссельных клапанов в стерильных и санитарных условиях. Благодаря мягкому вкладышу и гладким стенкам пережимных клапанов их наилучший КПД составляет 50%.

Мембранные клапаны

Для приложений с умеренными температурами и давлением мембранные клапаны могут быть хорошим выбором для дроссельных клапанов.

Расширительные клапаны

Различные расширительные клапаны, такие как ручные расширительные клапаны, терморасширительные клапаны, капиллярные расширительные клапаны и расширительные клапаны с плавающим шаром, широко используются в качестве дроссельных клапанов в холодильных системах.

Выбор дроссельных клапанов для конкретного применения

Выбор дроссельных клапанов для конкретного применения довольно сложен. Существуют различные параметры, которые необходимо тщательно проверить, чтобы обнулить конкретный клапан, который будет использоваться в качестве дроссельной заслонки. Вот некоторые из этих параметров, от которых зависит выбор дроссельной заслонки:

• Требуемый перепад давления
• Требуемый диапазон регулирования расхода
• Среда потока (газ или жидкость)
• Расчетная температура и давление.
• Назначение дроссельной заслонки
• Клапан MOC
• Требуется срабатывание

Присоединяйтесь к нам в Telegram

Последние сообщения

ссылка на Что такое NFPA 37? Сравнение NFPA 37 и NFPA 110 (PDF)

Что такое NFPA 37? Сравнение NFPA 37 и NFPA 110 (PDF)

Национальная ассоциация противопожарной защиты (NFPA) разработала набор стандартов для противопожарной защиты, безопасности жизни и строительных норм и правил. Одним из таких стандартов является NFPA 37: Стандарт установки…

Продолжить чтение

ссылка на Ржавчину труб: причины, профилактика и лечение (PDF)

Ржавчина труб: причины, профилактика и лечение (PDF)

Ржавчина — это бич металлических предметов, и она особенно опасна, когда речь идет о трубах. Ржавые трубы могут вызвать повреждение воды, снизить давление воды и даже привести к проблемам со здоровьем. В этом…

Продолжить чтение

Клапан управления потоком VS. Дроссельный клапан

Регулятор расхода регулирует расход независимо от давления, тогда как дроссельный клапан регулирует давление независимо от расхода.

Добавьте заголовок, чтобы начать создание оглавления.

Краткое описание

Основное различие между клапаном управления потоком и дроссельным клапаном заключается в типе управления, которое они обеспечивают. Клапан управления потоком обеспечивает автоматическое и точное регулирование расхода с помощью регулируемого штока или диска клапана, который перемещается вверх и вниз для изменения размера отверстия. Дроссельный клапан, с другой стороны, предлагает ручное грубое регулирование расхода с помощью ручного рычага или маховика, который перемещается влево и вправо для регулировки положения клапана. Оба типа клапанов могут использоваться для управления потоком жидкости, но каждый из них лучше подходит для различных областей применения.

Регуляторы расхода чаще всего используются в тех случаях, когда необходимо точное регулирование расхода, например, в трубопроводах, химической обработке и производстве медицинского оборудования.

Дроссельные клапаны имеют более ограниченный диапазон управления и обычно используются в приложениях, где требуется грубое регулирование, например, в системах водоснабжения или системах отопления, вентиляции и кондиционирования воздуха.

Что такое регулирующий клапан?

Клапаны регулирования расхода предотвращают чрезмерное регулирование расхода или расхода путем ограничения расхода до предварительно выбранного максимального расхода независимо от изменений давления в трубопроводе. Пилотный регулятор реагирует на перепад давления, создаваемый на диафрагме, установленной после клапана.

Как работает клапан управления потоком

Клапан управления потоком — это любое устройство, предназначенное для изменения расхода или давления жидкости. Они предназначены для встраивания в сложные пневматические и гидравлические системы. Клапаны управления потоком реагируют на сигналы, генерируемые такими устройствами, как термометры или расходомеры. Эти клапаны имеют простые инструментальные отверстия и сложный набор электрогидравлических клапанов для компенсации различных изменений давления и температуры системы.

Регулирующий клапан Раствор

Ниже показан один из способов использования клапана управления потоком для контроля уровня в сосуде. Поверхностная турбулентность может возникать, когда жидкость поступает в сосуд или когда жидкость перемешивается или, возможно, кипит, и этот высокочастотный «шум» в системе обычно отфильтровывается с помощью успокоительного колодца, как показано на рис. 6. Однако его следует учитывать. что успокоительный колодец представляет собой U-образную трубу, в которой могут возникать низкочастотные колебания поверхности жидкости. Вертикальное движение буйка вызывает передачу сигнала на контроллер. Это может быть достигнуто движением, заставляющим ползунок потенциометра двигаться по своей дорожке.

клапан управления потоком, используемый для контейнера

В полупроводниковой промышленности мы обычно считаем, что клапаны управления потоком приспособлены для регулирования расхода независимо от давления, а дроссельные клапаны приспособлены для регулирования давления независимо от расхода.

Это всего лишь условность, и нет никакого технического определения для этого различия. При обработке полупроводников управление потоком используется перед технологической зоной, а давление в технологической зоне контролируется дросселем после технологической зоны. Это делает управление зоной обработки относительно независимым от условий выше и ниже по потоку.

Терминология: Дроссельная заслонка

Дроссельная заслонка в автомобиле

По другой терминологии, дроссельные заслонки в основном используются в промышленности, а дроссельные заслонки в основном используются в автомобильных двигателях. Так что не ошибитесь насчет дроссельной заслонки, если это часть двигателя, а не промышленный клапан, используемый в промышленности.

Дроссельный клапан в двигателе

Клапан управления потоком обеспечивает какое-то линейное/равнопроцентное соотношение производительности потока в ответ на входной сигнал, применяемый к динамике процесса.

Характеристики потока регулирующего клапана

Что такое дроссельный клапан?

Дроссельный клапан — это тип клапана, который управляет потоком жидкости из одного места в другое, запуская, останавливая и регулируя его. Как правило, будет значительная разница в давлении между входной и выходной сторонами дроссельной заслонки. При большем ограничении потока внутри дроссельного клапана растет перепад давления. Клапанами такого типа можно управлять с помощью самых разных методов управления. При определенных условиях эксплуатации многие клапаны могут функционировать как дросселирующие клапаны. В этом посте мы познакомимся с основами дроссельных клапанов.

дроссельный клапан

Принцип работы дроссельного клапана

В дроссельном клапане внутри клапана создается блокировка для получения желаемых параметров, таких как расход, температура, давление и т. д. На расход влияет конструктивные ограничения и силы трения, возникающие при течении. Как правило, шток поднимают или опускают, чтобы отрегулировать размер пути потока через клапан. Они могут даже полностью закрыть клапан, чтобы остановить поток.

Если дроссельный клапан, с которым вы столкнулись, используется в промышленности, то дроссельный клапан на самом деле является типом регулирующего клапана, и его можно использовать в качестве регулирующего клапана.

Клапаны управления потоком управляются путем дросселирования скорости потока, которая регулируется в диапазоне от 0 до 100% открытия клапана, поэтому любой клапан с возможностью дросселирования можно использовать в качестве регулирующего клапана. Однако, наоборот, нельзя сказать, что регулирующие клапаны относятся к дросселирующим клапанам. Характеристики потока и дросселирования будут определять, для какого типа управления можно использовать рассматриваемый дроссельный клапан.

В заключение

Благодаря этому сообщению мы узнали, что клапаны регулирования расхода и дроссельные клапаны представляют собой два разных типа устройств регулирования расхода. Клапан управления потоком регулируется для управления скоростью потока независимо от давления, а дроссельный клапан настраивается для управления давлением независимо от потока. В полупроводниковой промышленности управление потоком используется перед технологической зоной, а дроссель на выходе контролирует давление в этой зоне.

Принцип работы каждого типа устройства различается в зависимости от его применения: для приложений управления потоком дросселирование должно осуществляться внутри клапана; для промышленных применений, в которых используются дроссельные клапаны как форма регулирующего клапана, движение штока определяет регулировку размера внутри него.
