Dry cooler из чего состоит: Драйкулер – сухой охладитель купить по выгодной цене, установка, принцип работы, схемы и подробные характеристики

alexxlab
06.04.2023
Комментарии: 0

Содержание

Применение драйкуллеров (Dry cooler) | Сервисный центр

Драйкулер представляет собой охлаждающую установку, снижающую температуру теплоносителя за счет уличного воздуха. Его основные рабочие элементы – это воздушный теплообменник и несколько вентиляторов.

Принцип работы очень прост: осевые вентиляторы направляют наружный воздух к теплообменнику, охлаждаемому естественным воздушным потоком.

Использование наружного воздуха позволяет в равной степени как охлаждать, так и нагревать теплоноситель, но ненамного – максимум до 10°C от начальной температуры. Это, скорее, доведение теплоносителя до нужной кондиции со снятием части нагрузки с более мощных систем охлаждения.

Применение такой установки позволяет существенно снизить затраты на содержание дорогостоящих систем кондиционирования и охлаждения. Существенно экономия электроэнергии проявляется в холодное время года когда температура наружного воздуха значительно ниже теплоносителя.

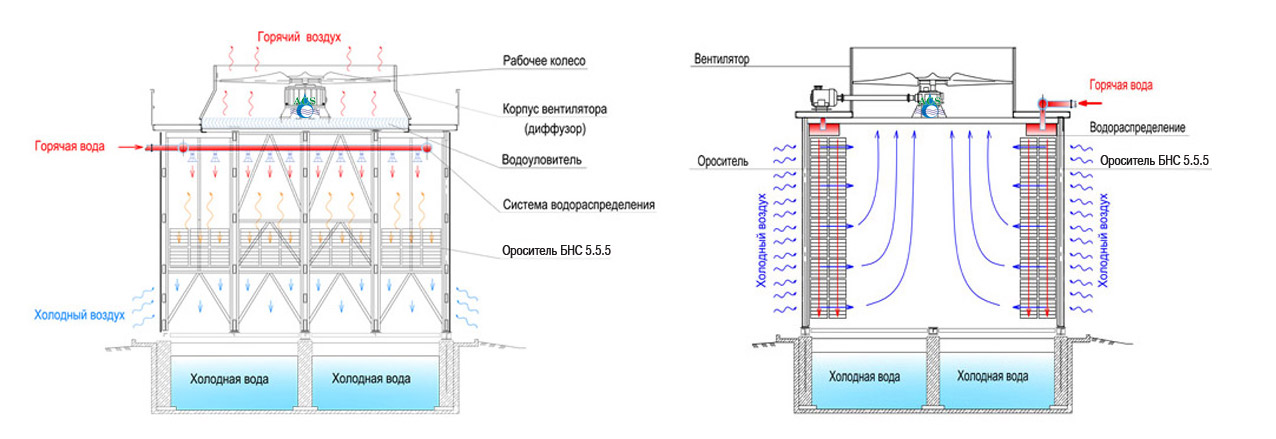

Типы драйкулеров

Установки типа Dry cooler различаются между собой по типу оросителя и способу подачи охлаждающего потока воздуха.

Сухие

Работают исключительно за счет нагнетания наружного воздуха на теплообменник и охлаждения теплоносителя за счет этого.

Мокрые

Подразумевают использование воды и воздуха для охлаждения хладоносителя.

Открытые

Предполагают прямой контакт охлаждаемой воды и потока наружного воздуха.

Закрытые

Предполагают испарительный охладитель и конденсатор. Охлаждаемая жидкость (вода или гликоль) циркулирует в теплообменнике.

По типу подачи воздуха различают вентиляторные, башенные, эжекционные и открытые установки. В первом случае нагнетание наружного воздуха создается вентиляторами, во втором эту задачу выполняет высокая вытяжная башня. Эффективность открытых установок целиком зависит от силы ветра и естественной тяги. Особенность эжекционных систем заключается в использовании подсоса воздуха при распылении воды без применения вентиляторов.

Интересный факт

Некоторые модели драйкуллеров дооснащаются дополнительным так называемым диабатическим охлаждением. В жаркое время года это очень актуально, поскольку это устройство позволяет увеличить производительность до 35%.

Области применения драйкулеров

Сухие градирни (так иначе называют драйкулеры) используются в производственных целях – там, где требуется доведение больших объемов воды до температуры окружающей среды. Эти установки очень эффективны и для охлаждения теплоносителя в холодильном оборудовании, а также для регулярного охлаждения двигателей станков, экструдеров, генераторов.

Наиболее часто драйкулеры устанавливают для обслуживания газовых турбин, на предприятиях нефте-газопереработки и энергетической отрасли. Они эффективно работают в составе систем промышленного кондиционирования, охлаждения. Их часто используют в пищевой промышленности – молочных, маслоперерабатывающих комбинатах.

Охлаждение воды

Драйкулеры используются для охлаждения больших объемов технической воды для нужд крупных строительных объектов, обслуживания генераторов, систем кондиционирования, электростанций. В зависимости от специфики охлаждаемого оборудования используются градирни сухого или мокрого типа.

Охлаждение растворов гликоля

Для охлаждения водно-гликолевых растворов, используемых в системах промышленного охлаждения, дизель-генераторах, производственном оборудовании. Для этих целей устанавливают одно- и двухконтурные драйкулеры с одно- или двухрядными вентиляторами.

Охлаждение масла

Драйкулеры используются и в качестве производственных маслоохладителей. Они позволяют доводить технические масла до рабочей температуры, понижая или повышая ее не более чем на 5-10 градусов.

P. P. S

Широкое многообразие моделей и конфигураций позволяет подобрать установку с оптимальными характеристиками, соответствующими условиям эксплуатации. Сделать расчеты, правильно выбрать и установить ее помогут специалисты по холодильному оборудованию. Несмотря на довольно простой принцип работы, драйкулеры нуждаются в правильном монтаже и регулярном сервисном обслуживании.

Назад в раздел

Сухие охладители | Преимущества сухих охладителей

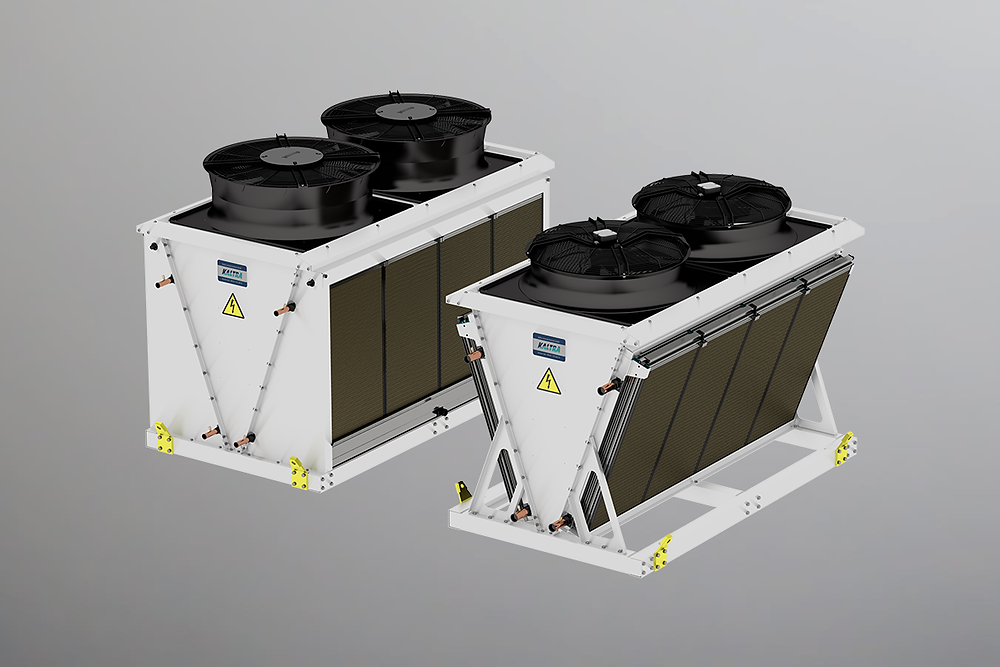

Драйкулеры 63 – 1220 кВт

Драйкулер и адиабатические драйкулеры (сухие градирни). Хладопроизводительность от 63 до 1220кВт.

Цена драйкулера: от 4680 Евро

Подробнее

Сухой охладитель (драйкуллер, dry cooler) — установка, предназначенная для понижения температуры технологической жидкости посредством ребристого теплообменника закрытого типа, оборудованного вентиляторами. В отличие от испарительных градирен, драйкуллер компактен и не расходует теплоноситель, поэтому не требует его частого обновления. Эта особенность делает сухой охладитель более экономичным и удобным в эксплуатации, а возможность использования гликоля в качестве технологической жидкости значительно расширяет диапазон температур, при которых разрешено включение прибора.

Принцип работы охладителя

Стандартная установка состоит из нескольких узлов:

Металлический трубчатый теплообменник с оребрением
Вентиляторы
Контуры подачи технологической жидкости к теплообменнику и потребителю

Гидромодуль (насос)

Маломощные драйкулеры оборудуют осевыми вентиляторами. Для создания воздушного потока большой силы необходимы центробежные вентиляторы. Их ставят на сухие охладители промышленного назначения. Интенсивность обдува и, как следствие, точность поддержания заданной температуры корректируется при помощи регуляторов скорости вращения крыльчаток, которые поставляются опционально. К дополнительному оборудованию также относят систему орошения теплообменника. Комплекс позволяет повысить эффективность работы драйкулера в условиях интенсивных нагрузок, характерных для жаркого климата с низкой влажностью.

Принцип работы сухого охладителя заключается в принудительном обмене тепловой энергией между технической жидкостью и окружающей средой. С этой целью поэтапно выполняется несколько операций:

При помощи насоса теплоноситель, нагретый потребителем, закачивается в контур теплообменника
Под воздействием вращающихся вентиляторов прохладный воздух окружающей среды всасывается в полости между ребрами теплообменника, где отбирает тепло циркулирующей в трубках технологической жидкости
Остывший теплоноситель подается в контур, ведущий к потребителю

При относительно малых габаритах драйкулер качественно охлаждает значительные объемы технологической жидкости. Эффективность его работы во многом зависит от температуры наружного воздуха. Чтобы обеспечить высокую производительность установки независимо от прогрева атмосферы, сухой охладитель используют в паре с чиллером.

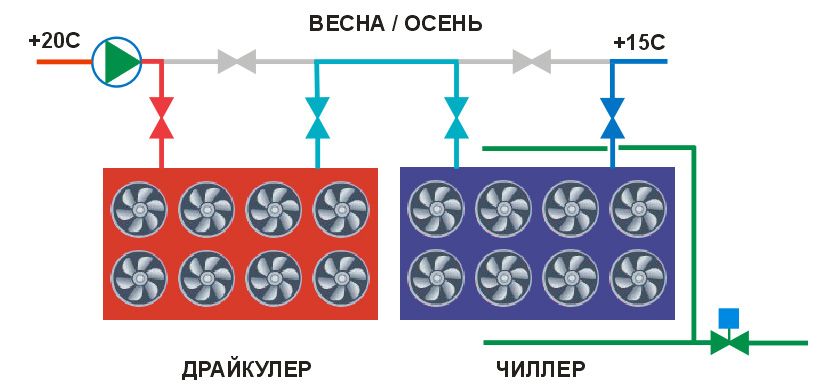

Пример использования драйкулера с чиллером

Оптимальным вариантом подобной комбинации считается чиллер с фрикулингом. В такой системе теплоноситель сначала поступает в сухой охладитель, где незначительно остывает. Затем жидкость подается в теплообменник чиллера, который обеспечивает окончательное снижение ее температуры до заданных значений. Такое объединение позволяет подключить чиллер меньшей мощности, чем необходимо потребителю при использовании прибора без предварительного охлаждения в драйкулере. Попеременное включение установок обеспечивает существенную экономию энергоресурсов.

В каких случаях необходим сухой охладитель?

При наличии потребности в постоянном охлаждении технологических жидкостей, таких как вода, масло или раствор гликоля

Если температура теплоносителя и наружного воздуха отличается не более чем на 5˚C
Потребитель чувствителен к составу и чистоте охлаждающей жидкости
Имеются ограничения по размещению промышленного охладителя или отводу тепла (недостаточная территория для обустройства мокрой градирни, малая несущая способность площадки, близкое расположение жилых объектов, значительные перепады высот трубопроводов)
Предусмотренное проектом расположение прибора запрещает использование установок, продуцирующих испарения
Имеются трудности с пополнением системы новой жидкостью
Невозможность использования мокрых градирен ввиду повышенной жесткости воды (риск закупорки трубопроводов накипью и снижения эффективности работы промышленного охладителя)
Ограниченные возможности по энергоснабжению оборудования

Преимущества сухих охладителей

Экономия на первоначальных вложениях.
Цена драйкулера на порядок ниже стоимости чиллера аналогичной хладопроизводительности.
Значительная экономия электроэнергии. Во время работы драйкулера электричество расходуется только на приведение в движение вентиляторов. В холодное время года часть крыльчаток простаивает, что обеспечивает дополнительную экономию.
Недорогое обслуживание и ремонт (в сравнении с другими установками для охлаждения жидких теплоносителей).
Допустимость к использованию любых неагрессивных жидкостей.
Обширный выбор вариантов монтажа.

Эффективность работы сухого охладителя зависит от точности расчета нужд потребителя в охлаждении. Подобные вычисления подразумевают оперирование несколькими десятками различных характеристик (влажность, температура, теплоемкость, химические и физические параметры теплоносителя и окружающей среды), а также сложными математическими формулами. Обратитесь к специалистам ООО «ЕВРОЧИЛЛЕР РУС», и мы подберем подходящий по цене и мощности драйкулер, а также обеспечим его профессиональное подключение.

Наши работы

Остальные работы можно посмотреть тут

Оставьте заявку на расчет сухих охладителей

Мы перезвоним вам в ближайшее время

Сухие охладители | Альфа Лаваль

Дом
Продукты
Сухие охладители

Сухие градирни Alfa Laval Alfa-V — это разумный способ воспользоваться преимуществами естественного охлаждения, когда это позволяет окружающая температура. Они изготовлены из медных труб с поперечными ребрами и усовершенствованных гофрированных алюминиевых ребер, что обеспечивает сочетание компактных размеров и высокой емкости. Все сухие градирни Альфа Лаваль легко интегрируются с пластинчатыми теплообменниками.

Сухие градирни легко интегрируются с пластинчатыми теплообменниками с жидкостным охлаждением, особенно в системах естественного охлаждения. Поскольку мы являемся единственным поставщиком, предлагающим как сухие охладители, так и пластинчатые теплообменники, вы можете рассчитывать на то, что мы создадим наиболее эффективное и экономичное сочетание для вашего центра обработки данных.

Как работают сухие градирни

Сухие градирни были разработаны для достижения оптимального обмена тепловой энергией между воздухом и хладагентом или жидкостью. Для работы сухих охладителей температура воздуха должна быть ниже температуры воды в системе. Для охлаждения жидкости системы горячая технологическая жидкость течет по трубам сухого охладителя. Затем эта жидкость охлаждается относительно холодным окружающим воздухом, который нагнетается через змеевик.

«Сердцем» наших воздушных теплообменников является оребренный змеевик, построенный из цепи взаимосвязанных трубчатых змеевиков и ребер для увеличения поверхности теплообмена.

Преимущества:

Наша технология оребрения увеличивает контакт воздуха с жидкостью на 40 % по сравнению с традиционной технологией оребрения
Энергоэффективный
Надежная работа
Прочная конструкция с высокой коррозионной стойкостью

Выгодное соотношение емкости и занимаемой площади
Предлагается с легко очищаемыми промышленными ребрами
Отличные звуковые характеристики
Простота транспортировки, установки и обслуживания

Характеристики:

Теплообменник — инновационная конструкция змеевика обеспечивает превосходную теплопередачу
Корпус – из коррозионностойкой оцинкованной стали с высокой жесткостью для защиты от вибрации и теплового расширения
Двигатели вентиляторов – доступны в трех диаметрах вентиляторов – 31,5″, 36″, 39,5″ – 60 и 50 Гц от 380 до 480 В
Расчетное давление – каждый теплообменник испытывается на герметичность сухим воздухом
Сертификат UL 507
Доступна система распыления воды, но обратите внимание, что эта технология не так эффективна, как адиабатические охладители

Downloads

Техническая брошюра по сухим охладителям Alfa-V

Техническая брошюра по сухим охладителям AlfaBlue-BD

Техническая брошюра по маслоохладителям AlfaBlue-BO

Брошюра по охлаждению ЦОД

Для получения дополнительной информации

Что такое сухое охлаждение? | Сухое охлаждение Объяснение SPG Сухое охлаждение

Сухое охлаждение объединяет ряд технологий, которые охлаждают или конденсируют жидкость в теплообменнике без потребления воды.

Теплообменники охлаждаются снаружи потоком холодного воздуха.

Читать статью Вернуться к обзору
