Двухконтурный газовый котел и накопительный водонагреватель для гвс: Подключение бойлера ГВС к двухконтурному котлу или колонке

Подключение бойлера ГВС к двухконтурному котлу или колонке

РЕКЛАМА

Другие статьи на эту тему:

⇒ Горячее водоснабжение частного загородного дома
⇒ То холодная, то горячая вода идет из котла
⇒ Солнечный коллектор — водонагреватель для дома, бассейна

Для отопления и горячего водоснабжения (ГВС) домов и квартир хозяева часто устанавливают двухконтурные газовые котлы или газовые колонки. Система ГВС с таким котлом (колонкой) получается относительно дешевой и занимает мало места.

Однако, через какое-то время хозяев начинают раздражать недостатки в работе ГВС с двухконтурным котлом (колонкой).

РЕКЛАМА

Проточный теплообменник ГВС двухконтурного котла (колонки) начинает греть воду в момент начала разбора воды, когда открывают кран горячей воды.

Вся энергия, расходуемая на нагрев, переходит от нагревателя к воде практически мгновенно, за очень короткое время движения воды через нагреватель. Чтобы получить воду необходимой температуры за малый промежуток времени конструкция проточного водонагревателя предусматривает ограничение скорости потока воды.

Температура воды на выходе из проточного нагревателя очень сильно зависит от расхода воды — величины струи горячей воды, текущей из крана.

Для отопления дома эконом класса обычно достаточно котла меньшей мощности. Поэтому, мощность двухконтурного котла выбирают исходя из потребности в горячей воде.

Схема ГВС с двухконтурным газовым котлом или колонкой не может обеспечить комфортное и экономное пользование горячей водой в доме по следующим причинам:

• Температура и напор воды в трубах очень сильно зависят от величины расхода воды. По этой причине при открывании еще одного крана значительно меняется температура воды и напор в системе ГВС. Одновременно пользоваться водой даже в двух местах очень не комфортно.
• При малом расходе горячей воды проточный водонагреватель вообще не включается и не греет воду.
  Для получения воды необходимой температуры часто приходится расходовать больше воды, чем это необходимо.
• При каждом открытии водоразборного крана двухконтурный котел или колонка перезапускается, постоянно то включается, то выключается, что сокращает ресурс их работы. Частое перезажигание горелки снижает КПД водонагревателя и увеличивает расход газа. Каждый раз горячая вода появляется с задержкой, только после того, как режим нагрева стабилизируется. Часть воды бесполезно уходит в канализацию.
•  Мощность газового котла (колонки) в режиме ГВС часто оказывается больше необходимой, что приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла (колонки) в режиме ГВС периодически то включается, то гаснет. Соответственно, потребителям идет то холодная, то горячая вода, а также проявляются все недостатки частого перезажигания горелки котла, указанные выше. Для устранения тактования обычно увеличивают расход воды сверх необходимого.
• В системах ГВС с двухконтурным котлом невозможно сделать рециркуляцию воды в трубах разводки по дому. Время ожидания горячей воды растет по мере увеличения длины труб от котла до места разбора воды. Часть воды в самом начале приходится бесполезно сливать в канализацию. Причем это вода, которая уже была нагрета, но успела остыть в трубах.

В конечном итоге, использование двухконтурного котла (колонки) в системе ГВС приводит к не обоснованному росту потребление воды и объема стоков канализации, к увеличению расхода электроэнергии и газа на нагрев, а также к недостаточно комфортному пользованию горячей водой в доме.

Систему ГВС с двухконтурным котлом используют, не смотря на её недостатки, по причине сравнительно низкой стоимости и малых размеров оборудования

.

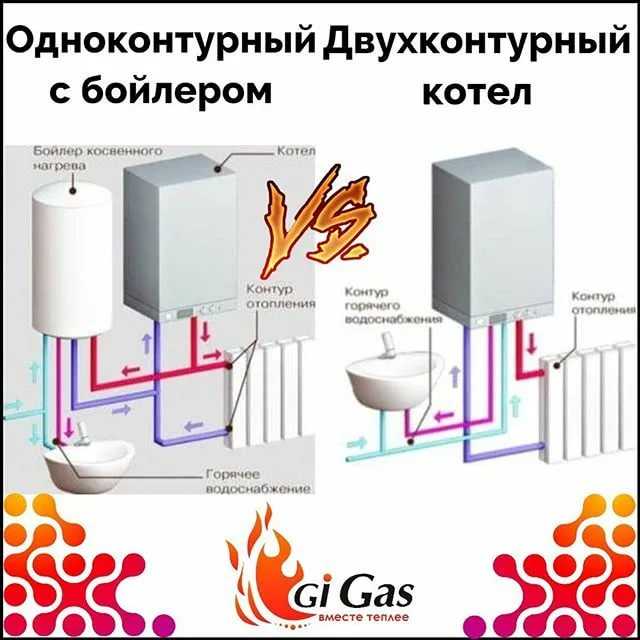

Более экономичной и комфортной является система отопления и ГВС с одноконтурным котлом и бойлером косвенного нагрева.

Подробнее читайте: «Горячее водоснабжение частного загородного дома»

Но что делать, если двухконтурный котел или колонка уже стоит в доме или квартире, а работа системы ГВС хозяев не устраивает, и хочется избавиться от её недостатков.

Три варианта подключения бойлера к двухконтурному газовому котлу или колонке

1.   Есть вариант приобрести бойлер косвенного нагрева, с теплообменником внутри, и подключить его к контуру отопления двухконтурного котла. Но стоимость такого бойлера и дополнительного оборудования для его подключения и обвязки довольно высокая. В данной статье этот вариант на рассматривается.

2.   В систему ГВС с двухконтурным котлом или колонкой рекомендую установить бойлер послойного нагрева. В таком бойлере отсутствует теплообменник, что заметно снижает его стоимость.

3.   Или, в схему ГВС, между двухконтурным котлом (колонкой) и потребителями горячей воды, устанавливают электрический накопительный водонагреватель — бойлер. Этот вариант не устраняет всех недостатков работы системы ГВС, но позволяет существенно улучшить комфорт пользования водой.

Самым простым способом улучшить систему ГВС с двухконтурным газовым котлом или колонкой является установка электрического накопительного водонагревателя — электробойлера.

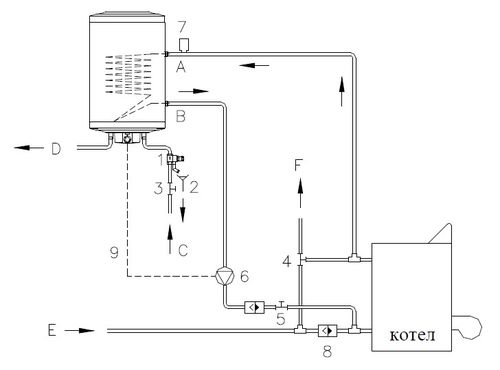

Схема подключения к двухконтурному газовому котлу электрического бойлера ГВС, в качестве накопительной буферной емкости между котлом и потребителями.

Электрический бойлер используют в качестве буферной емкости между котлом и потребителями горячей воды. Из контура ГВС двухконтурного котла горячая вода, прежде чем попасть потребителю, поступает в электрический бойлер. Горячая вода в водоразборные краны подается уже из бойлера.

Электрический накопительный водонагреватель — бойлер служит для хранения запаса горячей воды нагретой газовым котлом. Кроме того, температура воды в бойлере поддерживается на заданном уровне за счет включения электрического ТЭНа. Включением электронагревателя управляет термостат бойлера.

На схеме, на трубе подводки воды из котла в бойлер, установлен блок из двух клапанов — обратного клапана и предохранительного.  Клапаны обычно продаются в комплекте с электрическим бойлером.

Обратный клапан предотвращает уход воды из бойлера при исчезновении воды в водопроводе.

Предохранительный клапан сбрасывает избыточное давление из системы ГВС, связанное с расширением воды при нагревании. Из клапана периодически вытекает небольшое количество воды, которое необходимо куда-то утилизировать.

Кроме того, производитель электробойлера предписывает регулярно, каждые две недели, проверять исправность клапана, вручную приводя его в действие. Для того, чтобы избежать этих проблем, рекомендую дополнительно установить расширительный бак для ГВС, который будет компенсировать изменения давления воды в системе ГВС.

Давление срабатывания предохранительного клапана 6 — 8 бар, в зависимости от модели бойлера. Если давление воды в водопроводе больше давления срабатывания клапана, то на водопроводную трубу необходимо установить редукционный клапан.  Клапан настраивают на снижение давления воды на выходе — не более 80% от давления срабатывания предохранительного клапана.

Холодную воду из водопровода рекомендуется подавать через фильтр предварительной очистки воды со степенью очистки не менее 200 мкм.

Схема ГВС с газовым двухконтурным котлом (колонкой) и электрическим накопительным водонагревателем — бойлером, пользуется некоторой популярностью из-за своей простоты и меньшей стоимости. В схеме нет циркуляционного насоса, можно использовать обычный электрический бойлер, количество арматуры для обвязки также минимально. Но работа системы ГВС с буферным электробойлером имеет свои недостатки.

Преимущества и недостатки системы ГВС с буферным электрическим бойлером

Схема ГВС с буферным электробойлером обеспечивает стабильную температуру воды на выходе к потребителям, в том числе, и при малом расходе воды, и при тактовании котла. Температура воды в бойлере может быть задана выше 60 ^оС, (температуры, выдаваемой котлом). Пользование горячей водой станет более комфортным, но за это придется платить более высоким потреблением электроэнергии.

Схема с буферным электробойлером имеет три основных недостатка.

Во — первых, это довольно значительное потребление электроэнергии на подогрев воды. Электроэнергия расходуется для компенсации тепловых потерь (охлаждения воды) при хранении горячей воды в бойлере, а также на нагревание той части воды, которая поступает из котла в бойлер холодной.

Часть воды из котла в бойлер поступает холодной. Это происходит в период запуска режима ГВС котла при каждом открытии водоразборного крана, а также в случае тактования котла. Кроме того, холодная вода из котла в бойлер подается в случае незначительного расхода горячей воды, когда расход меньше минимального порога, необходимого для запуска котла в режиме ГВС.

Электроэнергия расходуется также на догрев воды, если термостат бойлера настроен на температуру выше 60 ^оС.

Второй недостаток состоит в том, что режим ГВС котла по прежнему включается при каждом открытии водоразборного крана. Тактование котла не устраняется, а только становится незаметным для потребителя. Все это, как уже указывалось выше, сокращает ресурс работы котла, а частое перезажигание горелки снижает КПД котла и увеличивает расход газа.

Некоторые хозяева считают выгодным включать режим ГВС на котле только тогда, когда принимают душ или наполняют ванну. Для мытья посуды и в других случаях, когда потребность в горячей воде небольшая, вода в бойлере нагревается только электричеством.

В третьих, сохраняется зависимость напора в трубах ГВС от расхода воды, так как вода из водопровода продолжает проходить через ограничитель расхода в двухконтурном котле или колонке. По этой причине, при открытии второго водоразборного крана, температура воды в первом смесителе может меняться, хотя и не так сильно.

Выбор электрического бойлера для системы ГВС с двухконтурным котлом или колонкой

Чтобы получить преимущества пользования горячей водой от системы ГВС с котлом и электрическим бойлером, достаточно установить бойлер небольшой емкости, 15-30 (50) литров, Кроме того, маленький бойлер будет потреблять электроэнергии меньше, чем большой.

Рекомендую выбирать электрический бойлер с цилиндрическим баком из нержавеющей стали. Бойлер часто устанавливают рядом с котлом или колонкой. Чтобы габариты бойлера не выходили за пределы размеров котла удобно использовать электрические водонагреватели с вертикальным баком малого диаметра. В названии марки таких бойлеров обычно имеется слово Slim.

Рекомендую, Thermex Ultra Slim IU 30 (или 50) V имеет бак из нержавеющей стали, корпус из металла, три ступени мощности ТЭНа 0,7/1,3/2,0 кВт., максимальный внешний диаметр 285 мм., и высоту 800 (1235) мм., механическое управление. Гарантия — 7 лет. Емкости бака достаточно для пользования горячей водой, нагретой даже без участия котла.

Бюджетный вариант Термекс Drift 15 U на 15 литров с баком из нержавеющей стали, с одной ступенью мощности ТЭНа 1,5 кВт. Внешние размеры 260х260 мм., высота 458 мм. Благодаря верхней подводке, бойлер можно устанавливать как на стену, так и на пол под котлом.

Электрические накопительные водонагреватели с плоской формой корпуса выбирать не стоит. В корпусе плоских водонагревателей устанавливают рядом два цилиндрических бака малого диаметра и соединяют их между собой трубами. Такая сложная конструкция создает проблемы с обеспечением их долговечности, с распределением температуры воды в баках, а также увеличивает их цену.

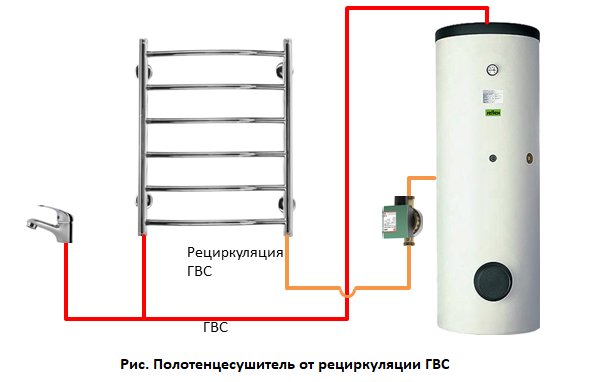

В конце этой статьи вы найдете схему ГВС с бойлером и рециркуляцией горячей воды, а также рекомендации по выбору оборудования.

Где и почем купить электробойлер в Вашем городе



⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем.

В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется  почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше,

 чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Подключение бойлера к двухконтурному газовому котлу

Бойлер послойного нагрева Galmet SG (S) Fusion 100 L ( для двухконтурных котлов ) имеет встроенный трехскоростной циркуляционный насос. Высота бойлера 90 см., диаметр 60 см.

В продаже можно найти бойлеры послойного нагрева специально предназначенные для подключения к двухконтурному котлу. Для примера, на рисунке показана схема подключения к котлу бойлера производства Польши.

Благодаря технологии послойного нагрева воды с накоплением горячей воды в бойлере, снижается количество запусков котла, что продлевает срок его службы и снижается потребление газа.

Равномерная температура воды (без резких перепадов) обеспечивает комфортное пользование водой в более чем одной точке водоразбора.

Бойлер имеет пять патрубков для подключения внешних трубопроводов. Причем, концы патрубков внутри бойлера находятся на разной высоте. Такое большое число и  расположение патрубков позволяет бойлеру выполнять функции гидравлического разделителя.  Это решение устраняет взаимное влияние на режим циркуляции и температуру воды в разных контурах системы и делает более простой и дешевой обвязку оборудования арматурой.

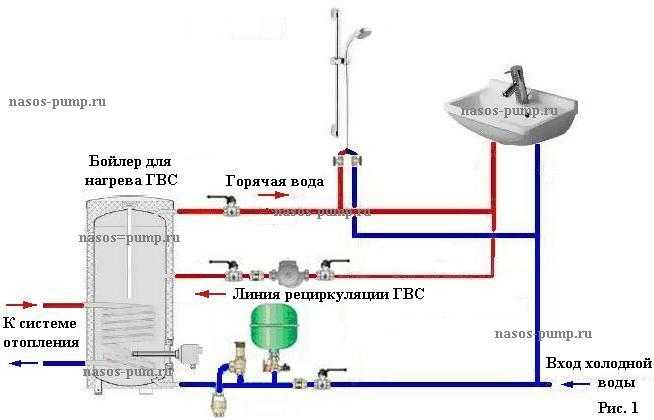

Например, два патрубка предназначены для контура рециркуляции горячей воды в трубах разводки по дому. Время ожидания горячей воды не будет зависеть от длины труб до места разбора воды. К двум другим патрубкам присоединяют контур нагрева ГВС котла. Для холодной воды из водопровода также имеется свой отдельный патрубок.

К трубе подачи холодной воды из водопровода подключают расширительный бак и предохранительный клапан, а также устанавливают обратный клапан (на схеме не показаны).

Напольный бойлер хорош еще тем, что грязь и шлам оседает и скапливается на дне, не попадает в трубы и не влияет на работу оборудования.

Как сделать бойлер послойного нагрева из электрического бойлера

Продолжение: перейти на страницу 2:

Читать страницу: Страница 1, Страница 2

Подключение бойлера косвенного нагрева к двухконтурному котлу схема, которая обеспечит эффективную работу

24 Марта 2022

Просмотров:  466741

Время чтения:  15 минут

Содержание

Как функционирует бойлер, подключённый к котлу отопления

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Способы подключения БКН к двухконтурному котлу

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Недостатки горячего водоснабжения с двухконтурным котлом

Коротко о главном

Двухконтурный котёл – универсальное водогрейное оборудование для небольшого частного жилого дома.

При покупке такого агрегата хозяин одновременно решает две задачи – обогрев помещений и организация горячего водоснабжения. В котле установлены два теплообменника, в каждом из которых жидкие среды теплоносителя не смешиваются между собой. Один контур может быть напрямую подключен к циркуляционному кольцу отопления, а для нужд ГВС потребуется накопительный бак. В такой ситуации необходимо организовать подключение бойлера косвенного нагрева к двухконтурному котлу, схема которого рассмотрена ниже.

БКН с двухконтурным котлом в интерьере

Как функционирует бойлер, подключённый к котлу отопления

Подключение бойлера к двухконтурному газовому котлу обеспечивает бесперебойное горячее водоснабжение в доме. При выполнении такой схемы обвязки агрегатов бойлер, подключенный к котельному оборудованию, работает согласно следующему технологическому алгоритму:

• Бойлер косвенного нагрева (БКН) заполняется чистой питьевой водой.
• Внутри накопительного резервуара располагается трубчатый змеевик, по которому циркулирует теплоноситель от одного из контуров котельного оборудования.
• БКН оснащен 4 патрубками, 2 подводящими и 2 отводящими, к каждому из которых присоединяется контур отопления и магистраль ГВС соответственно.
• Теплоноситель нагревается в котельной установке, после чего в приготовленном виде под действием циркуляционного насоса перемещается в змеевик БКН.

Устройство бойлера косвенного нагрева

• По мере прохождения нагретой жидкой среды по змеевику теплоноситель отдаёт тепловую энергию воде, находящейся в накопительном резервуаре бойлера.
• После остывания жидкая среда возвращается по обратной магистрали в теплообменник котла на повторный нагрев, обеспечивая непрерывную циркуляцию по замкнутому контуру.
• При необходимости потребитель может изменить скорость движения жидкости по магистрали, что увеличит её нагрев и скорректирует рабочие параметры БКН.

Двухконтурный газовый котел с бойлером косвенного нагрева снабжается встроенными термостатами и функцией автоматического контроля температуры воды в бойлере. При интенсивном заборе система автоматически изменяет уровень нагрева теплоносителя во втором контуре, обеспечивая быстрое приготовление вновь поступающей холодной воды в накопительный резервуар.

Подготовка БКН к работе

Задачи, которые ставятся при подключении БКН к двухконтурному котлу

Чтобы понять, как подключить бойлер к двухконтурному газовому котлу и обеспечить их нормальную совместную эксплуатацию, необходимо учесть следующие нюансы:

• Обвязка агрегатов должна обеспечить непрерывное движение теплоносителя по второму контуру котельной установки.
• Снизить возможные теплопотери во время перемещения жидкой среды от теплообменника к подводящему патрубку БКН. Для этого оборудование должно устанавливаться на минимальном расстоянии друг от друга, в все свободные участки труб оборачиваются в пористый утеплитель.
• Теплоноситель должен циркулировать таким образом, чтобы исключить перепады давления и риск гидроудара.
• Нагрев жидкой среды должен производиться равномерно, тепловая мощность регулироваться плавно, без резких температурных скачков.

Автоматика БКН и газового агрегата с двумя контурами

• Эксперты рекомендуют интегрировать в схему обвязки систему автоматического контроля давления, скорости движения теплоносителя и термостаты для комфортной эксплуатации установок.

Бойлер должен быть установлен таким образом, чтобы к нему обеспечивался подход со всех сторон для обслуживания, настройки и проведения ремонтных работ.

Оборудование, необходимое для обвязки бойлера косвенного нагрева и двухконтурного котла

Двухконтурный котел и бойлер косвенного нагрева при сборке в единую систему требуют наличия дополнительного оборудования запорно-регулирующей арматуры:

• Расширительный бачок с полимерной упругой мембраной для нагнетания давления и создания напора в сети ГВС. Объём бака подбирается, исходя из габаритов БКН. Эксперты рекомендуют использовать мембранные ёмкости, вмещающие в себя 1/10 жидкости относительно общего объёма накопительной части бойлера.
• Сливной запорный вентиль или клапан, предназначенный для опорожнения ёмкости, на случай проведения ремонтных или профилактических работ.
• Узел контроля и выравнивания давления в системе с механическим манометром и воздухоотводчиком клапанного типа.

Узел контроля давления

• Подключение бойлера к двухконтурному котлу невозможно без установки термодатчика на циркуляционной насос. При достижении граничных условий прибор меняет скорость потока теплоносителя в контуре.
• Одна из главных составляющих, гарантирующая нормальную работу оборудования, – трёхходовой клапан, который обеспечивает балансировку поступающего теплоносителя между контурами отопления и ГВС.
• Насосная группа на байпасе с запорными вентилями и обратным клапаном, обеспечивающая нормальную циркуляцию жидкой среды по циркуляционному кольцу.

Для монтажа и обвязки также потребуются стальные или фольгированные ПНД трубы для циркуляции нагретого теплоносителя, необходимый набор фитингов – тройников, уголков, переходов, сварных, обжимных и резьбовых муфт.

Способы подключения БКН к двухконтурному котлу

Существует несколько схем подключения бойлера косвенного нагрева к двухконтурному котлу, каждая из которых имеет свои преимущества и недостатки.

Система в сборе перед началом эксплуатации

Параллельное подключение

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному котлу, схема данного способа обвязки приводится ниже:

• Газовое котельное оборудование монтируется на стену, БКН устанавливается на пол на расстоянии не более 2–3 метров.
• Следует учесть, что для данной схемы подходит накопительный резервуар с объёмом не более 50–80 литров.
• Два контура начинают работать одновременно, нагреваясь до разных температурных параметров. Температура в системе отопления не должна превышать 55–65 °С. В то же время, для интенсивности нагрева ГВС в бойлере жидкость должна обладать температурой 70–75 °С.
• При параллельном подключении разность температур в контурах достигается работой двух циркуляционных насосов, которые перемещают жидкие среды с различными скоростями.
• Данная система может работать только при небольшом количестве радиаторов, подключённых по примитивной однотрубной схеме, так как разница между температурами теплоносителей не может быть более 15–20 °С. В противном случае, слишком высокая скорость движения теплоносителя по кольцу отопления не позволит производить нужную теплоотдачу в помещения через радиаторы.

Параллельное подключение БКН

• В то же время, недогретая жидкость во втором контуре не сможет обеспечить должный нагрев БКН.

Данная схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу отличается сложностью в балансировке и не позволяет добиться эффективности при одновременной работе двух систем. В то же время, идеально подходит для частных домов площадью до 100 м2 и одним санузлом.

Обвязка с разделительным узлом

Подключение бойлера косвенного нагрева к двухконтурному котлу в данном случае проводится по принципу разделения потоков и балансировки системы с помощью трёхходового клапана. Запорная арматура подключена к модулю автоматического управления, что позволяет менять интенсивность потоков на отопление и ГВС. При включении система начинает работать в соответствии со следующим алгоритмом:

• Когда бойлер наполняется холодной водой, автоматический термостат определяет её температуру и перекрывает подачу циркуляции теплоносителя в контуре отопления.
• Вся первичная энергия котла сразу после включения направлена на прогрев объёма чистой воды для нужд ГВС.

Система с распределительным узлом

• Когда температура внутри БКН достигает заранее выставленных граничных условий, срабатывает реле и закрывает заслонку трёхходового клапана, обеспечивая нормальное движение теплоносителя по замкнутому трубопроводу отопительной системы.
• БКН покрыт утеплителем, и вода в нём долгое время остаётся в нагретом состоянии.
• При начале разбора ГВС потребителем во время открывания кранов в доме, горячая вода постепенно расходуется, и в бак подмешивается новая порция ХВС.
• Бойлер для двухконтурного газового котла устроен таким образом, что нагретая вода забирается с верхней части цилиндрического резервуара, а холодная поступает со стороны дна. Это исключает смешивание потоков.
• Когда термостат показывает, что температура в бойлере падает, автоматика немного приоткрывает трёхходовой клапан, начиная подавать приготовленный теплоноситель на нагрев БКН. В зависимости от интенсивности разбора ГВС и скорости падения температуры в баке заслонка на клапане открывается сильнее, обеспечивая больший расход теплоносителя.
• При повторном нагреве воды в БКН заслонка клапана снова закрывается и работает только на обогрев помещений.

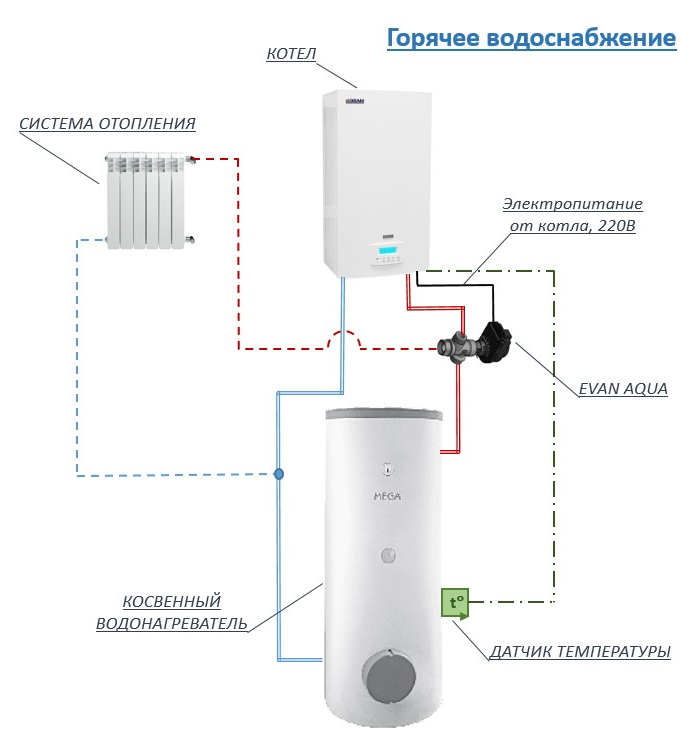

Подключение трёхходового клапана

Такая схема подключения бойлера косвенного нагрева к двухконтурному газовому котлу считается более совершенной и при выставлении правильных настроек на узле автоматике исключает необходимость ручной балансировки инженерных сетей.

Подключение с двумя насосами

Двухконтурный котел с бойлером косвенного нагрева должны работать круглый год, так как ГВС требуется и летом, и зимой. В то же время циркуляция отопления в тёплое время года не нужна. Для обеспечения полной независимой работы агрегатов применяется схема обвязки с двумя насосами, которые обеспечивают следующий принцип действия:

• Каждый насос, установленный в контурах на подаче, отвечает за скорость циркуляции теплоносителей независимо друг от друга.
• Интенсивность работы циркуляционных приборов контролируется терморегуляторами, установленными на оба прибора.

Схема обвязки с двумя насосами

• Независимые потоки нагреваются в корпусе котла до одной и той же температуры, но циркулируют по контурам с разной скоростью, что обеспечивает разную теплоотдачу.
• Насосы могут включаться и отключаться, останавливая и снова возобновляя циркуляцию жидкой среды.

В летнее время насос, отвечающий за отопление, пребывает в состоянии покоя. Бойлер косвенного нагрева для двухконтурного газового котла в летнее время функционирует при неработающем отоплении. В такой ситуации газовый агрегат настраивается на экономный режим нагрева теплоносителя.

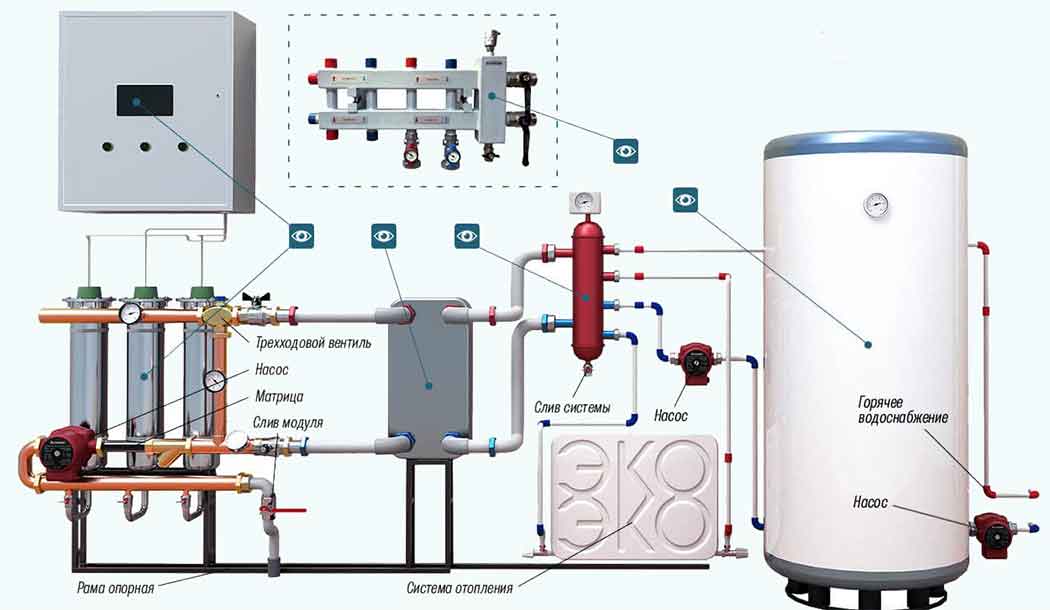

Обвязка с распределительным узлом – гидрострелкой

Чтобы понять, как подключить бойлер косвенного нагрева к двухконтурному газовому котлу для достижения повышенной эффективности, следует рассмотреть схему с установкой распределительной гребёнки. При выборе такой схемы владелец жилого дома получает следующие преимущества:

• При правильной начальной балансировке гидрострелки объём теплоносителя на нужды отопления и ГВС распределяется равномерно, без ущерба одному из контуров.

Схема обвязки БКН с гидрострелкой

• Каждое циркуляционное кольцо снабжается собственным терморегулятором, что позволяет изменять интенсивность потоков независимо друг от друга.
• При необходимости один из контуров может быть перекрыт, а на котельной установке при этом выставляется пониженная интенсивность горения, что позволяет использовать БКН в летнее время.
• Нагрев происходит равномерно и быстро вне зависимости от количества воды в накопительном резервуаре. Термодатчик реагирует на малейшие колебания температуры воды, включая циркуляционный насос, а жидкость в теплообменнике котла всегда находится в готовом для отдачи тепла состоянии.

При такой схеме возникает вопрос: «Нужен ли бойлер косвенного нагрева для двухконтурного газового котла?». В тёплое время года, учитывая невысокий разбор ГВС, многие потребители полностью опорожняют систему и монтируют в своих домах обычный накопительный бойлер, который при невысоких расходах обеспечивает дом горячей водой.

Распределительная гребёнка

Вторая проблема – как подключить бойлер косвенного нагрева к двухконтурному котлу с использованием гидрострелки. Система представляет собой высокотехнологичное инженерное сооружением, и при малейшей ошибке оно уже не сможет эксплуатироваться с комфортом для потребителя. Это означает, что перед монтажом распределительной гребёнки необходимо провести гидравлические расчёты, вычислить расходы, выполнить рабочий проект и заказать установку системы в подрядной организации.

Правила и нюансы при монтаже и обвязке бойлера косвенного нагрева

Многие потребители задаются вопросом, можно ли к двухконтурному котлу подключить бойлер косвенного нагрева, и как исключить ошибки при установке, пуско-наладке системы. Эксперты в таких случаях рекомендуют придерживаться простых правил, которые исключают необходимость переделки системы в дальнейшем:

• БКН размещается как можно ближе к котельной установке во избежание теплопотерь. При отдалении резервуара от источника нагрева жидкость может поступать в змеевик в таком состоянии, что нагреет воду выше 50 °С.

Правильное размещение БКН рядом с газовым оборудовнаием

• При выборе объёма накопительного резервуара следует учитывать мощность котла. Если газовый агрегат имеет мощность не более 5–8 кВт, он не сможет обеспечивать быстрый нагрев БКН объёмом 200 л. Для правильного подбора параметров оборудования лучше обратиться в проектную организацию.
• При обвязке нужно предусмотреть установку чувствительных термодатчиков, реагирующих на изменение температуры в пределах 0,5–1 °С. В таких случаях повторный нагрев будет равномерным, и исключатся термические удары.
• Циркуляционное оборудование должно быть установлено на байпасе с запорными вентилями. Сам БКН следует также снабдить запорной арматурой и сливным клапаном. Это поможет провести быстрый ремонт и демонтаж системы при её выходе из строя либо выявлении сбоев в работе.

При устройстве такой системы с гидрострелкой в доме площадью свыше 150 м2 необходимо предусмотреть возможность резервирования рабочего оборудования. Это достигается установкой дублирующих водогрейных агрегатов, работающих на том же или альтернативном топливе. Если этого не предусмотреть, при выходе котла из строя существует риск остаться на какое-то время без отопления и ГВС.

Циркуляционный насос на байпасе с запорной арматурой

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Некоторые владельцы частных жилых домов спрашивают, нужен ли бойлер для двухконтурного газового котла в частном доме, и как можно упростить систему. На практике существует возможность организации альтернативной системы ГВС с обвязкой бойлера послойного нагрева и двухконтурного котла. В отличие от классического БКН, где холодные и горячие водные среды могут смешиваться в теле накопительного резервуара, в БПН обеспечивается чёткое разделение жидкости. Такая система имеет следующие достоинства:

• При попадании в накопительную ёмкость холодная вода всегда остаётся внизу, вытесняя горячую в верхнюю точку для первичного забора. Таким образом, при открывании крана горячая вода забирается с верхней части БПН.
• Во время забора ГВС нижние слои параллельно нагреваются и подаются в верхнюю часть резервуара.

Автоматика котла реагирует на колебания температуры – термодатчик установлен таким образом, что при малейшем остывании воды в верхней точке насос обеспечивает подачу теплоносителя на нагрев.

Схема устройства накопительного бойлера послойного нагрева (БПН)

Недостатки горячего водоснабжения с двухконтурным котлом

Обвязка двухконтурного агрегата с БКН далеко не всегда позволяет добиться эффективности и комфортной эксплуатации. В ряде случаев система имеет недостатки:

• Неравномерное распределение потоков в теле резервуара не позволяет добиться стабильной температуры, так как происходит смешивание холодных и горячих потоков.
• Для достижения эффективности приходится тактовать систему путём попеременного включения и выключения насосного оборудования, что приводит к его быстрому износу из-за повышенных пусковых нагрузок.
• При открывании крана для забора ГВС после длительного простоя необходимо подождать до тех пор, пока с подающей магистрали не сойдёт вся остывшая вода.
• Быстрый износ котельного оборудования, так как нагрев теплообменника на втором контуре часто происходит в холостом режиме, без циркуляции жидкости.

В связи с этим, перед принятием решения о монтаже такой системы следует удостовериться в её целесообразности. Если расход ГВС в доме высокий, то БКН значительно повысит эффективность системы водоснабжения. Когда жильцы используют кран горячей воды лишь раз в сутки или реже, необходимость в такой системе отпадает.

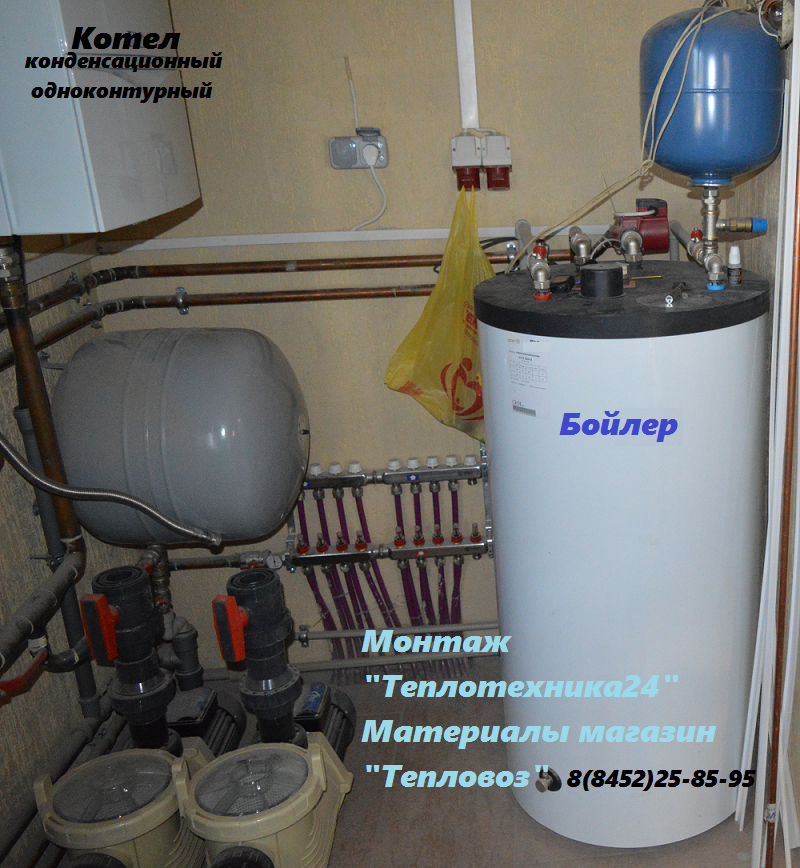

БКН в котельной жилого дома

Коротко о главном

Потребители часто спрашивают: «Как подключить бойлер к двухконтурному газовому котлу?» Схема обвязки в данном случае подразумевает использование дополнительных насосов или запорно-регулирующей арматуры. При установке трёхходового клапана обеспечивается автоматическая балансировка потоков путём закрывания и открывания заслонки. Самой эффективной схемой считается сборка и монтаж гидрострелки, которая обеспечивает автономную циркуляцию теплоносителей в двух изолированных контурах. При подключении следует учесть некоторые нюансы. БКН должен располагаться в непосредственной близости от газового оборудования, а циркуляционный насос следует оснастить автоматической системой включения.

А вам когда-нибудь приходилось подключать бойлер косвенного нагрева к двухконтурному котлу в вашем доме? Какую схему использовали и столкнулись ли вы с какими-то сложностями?

Автор

Геннадий Алексеев Специальность: Инженер

Все статьи

Поделиться

Поделиться

Двухконтурные газовые котлы отопления и горячего водоснабжения

Главная / Газовые котлы

Вернуться к

Опубликовано: 22. 04.

Время считывания: 4 минуты

0

158

Двухконтурные газовые котлы для отопления и горячего водоснабжения – это источники теплоснабжения, которые устанавливаются в индивидуальном жилищном фонде: коттеджах или частных домах.

Как правило, такие агрегаты способны работать на двух видах топлива: магистральном и сжиженном газе и могут быть как настенными, так и напольными. Среди источников отопления такие конструкции пользуются наибольшей популярностью.

Это связано с тем, что газ в России до сих пор является самым дешевым источником энергии в схемах бытового теплоснабжения, а устройство таких котлов способно обеспечить 100% автоматический режим.

• 1 Типы и особенности двухконтурных газовых агрегатов
• 2 Конструкция двухконтурного газового котла
• 3 Принцип работы
• 4 Преимущества и недостатки двухконтурных аппаратов
• 5 Характеристики теплообменников 5.1 Модели с битермическим теплообменником
• 5. 2 Модели с проточным ТЭНом

6 ТОП-5 лучших газовых двухконтурных котлов на отопление и горячее водоснабжение.

Типы и особенности двухконтурных газовых агрегатов

Двухконтурные напольные газовые котлы выпускаются с мини-котельной. Пользователю, купившему такой агрегат, не нужно дополнительно приобретать: насос, вентилятор, расширительный бак, воздухоотводчик, а также первичные датчики системы автоматики.

Все это поставляется в комплекте производителем и эффективно настраивается для работы котла. В некоторых случаях в комплекте с агрегатом поставляется даже коаксиальный дымоход.

Российский рынок котельного оборудования перенасыщен различными модификациями агрегатов, для навигации по ним их группируют по следующим параметрам:

1. Тип конструкции: конвекционно-конденсационный, последний способ характеризуется наиболее высоким КПД , но устройство стоит намного дороже и имеет более сложный процесс обслуживания.
2. Тепловая мощность (кВт), указывается отдельно для ГВС и отопительных нагрузок.
3. Вариант установки: пол или стена.
4. Тип камеры сгорания: открытая с естественным дымоходом и закрытая, с принудительным движением газовой смеси в камере сгорания, обеспечиваемым вентилятором и коаксиальным дымоходом.
5. Тип розжига горелки: пьезорозжиг или электроподжиг.

В отличие от одноконтурных отопительных агрегатов, двухконтурные отличаются принципом разводки горячей воды от газового котла.

Подбирать данное оборудование необходимо с учетом характеристик теплообменника, способного обеспечить нагрузку ГВС и гарантировать несколько режимов работы котла «зима-лето».

Способы подключения подсистемы ГВС к системе теплоснабжения

• Горячая вода подается потребителю непосредственно из общей системы отопления. При таком подключении качество воды в кране и внутри радиаторного (батарейного) отопления одинаковое. То есть люди потребляют непосредственно теплоносителя
  … При этом сама система теплоснабжения называется
  открытая
  (то есть через
  открытые
  краны из системы теплоснабжения теплоноситель вытекает ).

• Холодная питьевая вода, забираемая из водопровода, нагревается в дополнительном теплообменнике сетевой водой, после чего подается потребителю. Горячая вода и теплоноситель разделены, горячая вода, потребляемая населением, по своим питьевым качествам практически не отличается от холодной воды (трубы горячего водоснабжения ржавеют быстрее, чем трубы холодного водоснабжения). В этом случае система теплоснабжения называется закрытой
  , так как она передает потребителям только тепло, но не теплоноситель.

• Горячая вода нагревается в котельной или ЦТП, после чего подается потребителю отдельно от системы теплоснабжения. Такая система горячего водоснабжения называется независимая
  . Чаще всего применяется в малоэтажных домах, если установка внутренних обогревателей экономически неоправданна или невозможна; однако она не имеет недостатков открытой системы с точки зрения низкого качества воды. Еще одним преимуществом данной системы является возможность раздельного обслуживания и ремонта трубопроводов горячего водоснабжения и теплоснабжения.

Конструкция двухконтурного газового котла

Двухконтурный газовый котел для отопления имеет особую конструкцию топочной камеры, в которой имеется два отопительных контура – отопления и горячего водоснабжения.

С целью обеспечения их работы агрегат изготавливается из следующих элементов:

1. Горелочное устройство – головной элемент котла, обеспечивающий создание газовоздушной смеси в соотношениях, обеспечивающих полное сгорание топлива.
2. Топка или камера сгорания служит для передачи выделяемой тепловой энергии от сгорания газа теплоносителю в контурах отопления и горячего водоснабжения.
3. Электрический насос обеспечивает циркуляцию воды по контуру отопления.
4. Вентилятор для топок закрытого типа подает воздух в факельное устье для полного сгорания топлива. Кроме того, он создает необходимое давление дымовых газов для их отвода через коаксиальную систему дымовых газов в окружающее пространство.
5. Группа безопасности оснащена предохранительным клапаном, воздухоотводчиком и первичными датчиками системы автоматического регулирования и безопасности.
6. Клапан трехходовой переключает поток теплоносителя в контурах отопления и ГВС.
7. Базовый теплообменник отопления.
8. Теплообменник ГВС для нагрева холодной воды.
9. Трубопроводы подачи и отвода теплоносителя в контур отопления.
10. Поддон и фильтр очистки воды.
11. Расширительный бак, накопительный.

В некоторых модификациях двухконтурных газовых котлов установлен спаренный теплообменник, в котором теплоноситель между контурами отопления переключается внутри корпуса. При этом принцип работы такого агрегата не меняется.

Принцип работы

Тепловой режим для газового котла устанавливается с помощью современной погодозависимой автоматики, которая настраивается по температуре наружного воздуха, в связи с чем принцип его работы максимально упрощен. Запуском и работой установки управляет микропроцессор.

В это время, когда вода в контуре отопления достигает заданной температуры, горелка переходит в режим модуляции или, другими словами, в режим ожидания. Цикл нагрева возобновляется, когда температура воды в контуре падает ниже заданных пользователем режимов.

Вентилятор, встроенный в конструкцию в закрытых моделях, подает в топку первичный воздух для обеспечения полного сгорания газа и создает аэродинамический режим движения дымовых газов, достаточный для полного удаления отработанных дымовых газов в атмосферу.

При слабом напоре горячей воды в контуре отопления устанавливается центробежный насос, который направляет теплоноситель в конечную точку нагрева в доме и возвращает обратно в котел.

Электромеханический трехходовой клапан переключает теплоноситель между контурами ГВС и отопления. Когда пользователь включает кран горячей воды на смесителе, трехходовой кран направляет теплоноситель по малому контуру, в результате горячая вода нагревается в скоростном режиме нагрева.

Система отопления в этот период не работает. После закрытия крана на смесителе трехходовой кран переключает теплоноситель на нагрев.

Рециркуляция через бойлер косвенного нагрева

Одноконтурный бойлер с выносным бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который часто используется в условиях достаточно интенсивного потребления горячей воды. В такой связке обычно используется рециркуляция горячей воды.

Такая система позволяет одновременно использовать два и более душа, ванну, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В такой системе вода нагревается за счет прохождения через бойлер, бак большого размера с трубчатой ​​спиралью. Теплоноситель системы отопления циркулирует по спирали котла, нагревая таким образом воду в котле. В этой системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел работает круглый год.

Большинство бойлеров косвенного нагрева имеют бак из эмалированной стали. А некоторые модели премиум-класса имеют внутренний бак из нержавеющей стали.

Преимущества и недостатки двухконтурных устройств

На сегодняшний день двухконтурные газовые котлы относятся к наиболее энергоэффективному отопительному оборудованию. Однако они имеют как преимущества, так и недостатки.

Преимущества двухконтурного котла:

• Низкий удельный расход газа на выработку единицы тепловой энергии, современные агрегаты имеют КПД 90-92%.
• Компактность и малый вес, в связи с чем большинство двухконтурных агрегатов выпускается в настенном исполнении, что позволяет размещать их даже на малогабаритных кухнях.
• Универсальная система теплоснабжения. Нет необходимости приобретать дополнительные аксессуары и подгонять их под параметры котла.
• В теплое время года такой прибор отлично работает для нагрева горячей воды, что дает возможность рационально использовать источник тепла в течение всего года.

Недостатки двухконтурного котла:

• При большом водозаборе невозможно качественно обеспечить одновременную работу двух контуров: отопления и горячего водоснабжения на газовом котле.
• Модели с ограниченной тепловой мощностью.
• Компактность топочной камеры не всегда способна обеспечить требуемый режим работы котла на ГВС, особенно при удаленном расположении кранов.
• Восприимчивость к качеству исходной воды, вызывающая преждевременный выход из строя. Пластинчатый теплообменник ГВС очень плохо работает на жесткой воде.
• Многие пользователи относят его повышенную стоимость к недостаткам двухконтурного котла. Но специалисты говорят об обратном, по сравнению с вариантами, когда необходимо дополнительно приобрести бойлер косвенного нагрева или установить газовую колонку.

Рециркуляция ГВС на двухконтурном котле.

Рециркуляция ГВС на двухконтурном котле.

Сообщение minimaxpo »08 ноя 2012, 17:10

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение БАКСИ-Валуйских »08 ноя 2012, 17:45

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение БАКСИ-Урал » 08 ноя 2012, 19:46

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение RADAR » 08 ноя 2012, 20:41

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение Gdalex » 08 ноя 2012, 22:19

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение RADAR » 08 ноя 2012, 22:24

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение Бахус » 08 ноя 2012, 23:24

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение minimaxpo »09 ноя 2012, 11:32

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение minimaxpo »09 ноя 2012, 11:33

Можно ли настроить?

Re: Рециркуляция ГВС на двухконтурном котле.

Сообщение БАКСИ-Урал »09 ноя 2012, 11:41

Можно ли настроить?

Характеристики теплообменника

В современных двухконтурных котлах в основном применяются два типа котлов – битермические и проточные. Первый используется больше при небольшом расходе горячей воды. Проточные нагреватели имеют развитую поверхность нагрева, что обеспечивает высокую скорость нагрева воды и большие ее объемы.

Модели с битермическим теплообменником

Нагрев теплоносителя в газовом котле, оборудованном битермическим теплообменником, происходит за счет циркуляции теплоносителя по медным каналам, секции которых выполнены сложной конфигурации внутри корпуса .

По наружным каналам циркулирует теплоноситель, внутри труб – нагретая вода для горячего водоснабжения. Теплообменник получает тепло от работающей газовой горелки.

Принцип работы битермического теплообменника:

1. В режиме обогрева при низкой температуре теплоносителя в контуре электромеханический клапан подачи газа подает газ на форсунку, которая поджигается пьезорозжигом.
2. Топливо догорает, а выделяющееся тепло передается через стенки теплообменника теплоносителю.
3. При достижении заданной температуры воды подача газа к двухконтурному газовому котлу прекращается и включается автоматически при ее снижении.
4. Когда пользователь открывает кран горячей воды на смесителе, водопроводная вода начинает поступать в контур нагрева ГВС битермического нагревателя. Теплоноситель поступает в малый контур циркуляции ГВС и со скоростью нагревает холодную воду.
5. После закрытия крана ГВС клапан перенаправляет теплоноситель в контур отопления.

Проточный нагреватель моделей

Принцип работы котлов, работающих на газовом топливе, в конструкции которых установлен отдельный проточный теплообменник для ГВС, заключается в том, что теплоноситель для отопления и ГВС нагревается в отдельные здания.

В проточном теплообменнике ГВС водопроводная вода нагревается теплоносителем, который переключается трехходовым вентилем.

В этот момент вода в отопительном контуре внутридомовой системы отопления продолжает циркулировать через отдельный теплообменник, естественно не получая тепла. Чтобы система работала надежно, в нее встроен циркуляционный электронасос и два отдельных расширительных бака на каждый контур.

Данная схема более экономична по удельным показателям топлива, способна обеспечить большую нагрузку на горячее водоснабжение, не столь чувствительна к качеству исходной воды. Кроме того, поверхности нагрева теплообменников спроектированы таким образом, чтобы обеспечить максимальный отвод тепла от камеры сгорания.

Например, в контуре горячего водоснабжения потоки теплоносителя и холодной воды направлены по принципу противотока, что позволяет максимально снять температуру в контуре отопления и снижает процессы образования накипи на внутренние поверхности нагрева теплообменника.

Что это?

Рециркуляция – это трубопроводная система отопительного контура , а также линии ГВС, предназначенные для постоянного движения теплоносителя или горячей воды.
Предназначен для повышения эффективности использования котлов, а также для повышения комфорта жильцов при пользовании горячей водой.
Например, при удаленном расположении крана подачи горячей воды от котла вода в трубах быстро остывает. Приходится долго пропускать, пока температура не поднимется до нужного значения.
При использовании рециркуляции вода постоянно движется от котла к точке водоразбора и наоборот. Он не остывает, что позволяет использовать ГВС сразу, не дожидаясь.

В системах отопления циркуляция обеспечивает оптимальные тепловые условия. В контур отопления поступает горячий теплоноситель, который проходит через каскад радиаторов и отдает свою тепловую энергию.

Возвращаясь в котел, остывший теплоноситель снова нагревается и поступает в контур отопления на новый цикл. Эффективность нагрева, равномерная теплоотдача в начальной и конечной точках контура, зависит от скорости движения воды.

В частном доме

Рециркуляция горячей воды в частном доме выполняется обвязкой котла или, реже, котла отопления.

Существуют одно- и двухконтурные модели, которые могут только готовить теплоноситель для отопления, либо одновременно подавать теплоноситель и горячую воду для бытовых нужд. Кроме того, существуют энергозависимые и энергонезависимые модели котлов.

Первые способны работать без подключения к электросети и нуждаются только в запасе топлива. Последние необходимо подключить к источнику питания. Они оснащены собственными циркуляционными насосами, обеспечивающими движение теплоносителя по контуру отопления.

Обычно циркуляцию теплоносителя обеспечивает сам котел. Для рециркуляции горячей воды используется дополнительный трубопровод, оборудованный циркуляционным насосом.

Подключается к котлу, выносится на самый дальний прибор потребления и возвращается обратно в котел. Происходит дополнительный расход электроэнергии на питание насоса, но заметна экономия воды, повышается удобство пользования ГВС.

В многоэтажном доме

Современные схемы ГВС используют котельную систему , в которой сетевая горячая вода не подается в квартиры. Вода нагревается косвенно в бойлере, от которого горячая вода подается в полотенцесушитель и систему горячего водоснабжения.

Каждая квартира в многоэтажном доме является одной из секций общей схемы утилизации. Его особенностью является вертикальное движение воды – от нижней точки до верхнего этажа и обратно. Как правило, циркуляция организуется по линии полотенцесушителей.

Питается от трубопровода ГВС, поэтому вода в бойлере никогда не остывает и поддерживает свою рабочую температуру.

Горячая вода поднимается по стояку, соединяется с полотенцесушителем и возвращается обратно в бойлер.

Но, невозможно организовать свою циркуляцию для каждой точки водоразбора (кухонная мойка, умывальник или ванна) , поэтому вода в выводах из стояка часто остывает.

Решением этой проблемы может стать установка собственного котла и установка рециркуляционного контура. Это эффективная мера, если квартира большая и техника расположена далеко от накопительного бака.

Подключение водонагревателя к двухконтурному котлу

Главная цель любой системы отопления – сделать микроклимат в доме благоприятным и комфортным. Чтобы тепло равномерно распределялось по квартире, необходимо правильно организовать схему подключения водонагревателя. Схема обвязки двухконтурного газового котла поможет соединить оборудование с водопроводом и распределительными сетями согласно нормам и правилам.

Основные элементы обвязки котла

Чтобы понять, как правильно подключить отопительное оборудование, нужно разобраться, какие элементы входят в состав обвязки.

1. Котел. Тип котла во многом определяет выбор схемы обвязки и способа подключения. Ни в коем случае нельзя располагать котел вверху разводки трубопровода. Стержень отопительного контура должен иметь все необходимые условия для отвода воздуха. В случае каких-либо помех установка может создавать воздушные пробки. Если в котле нет воздухоотводчика, то труба должна быть строго вертикальной.
2. Патрубки. Этот элемент присущ газостеновым и электроустановкам. Наличие патрубков свидетельствует о наличии автоматического воздухоотводчика. При подключении оборудования стоит иметь это в виду, так как некоторые моноблоки сами справляются с выходом воздуха.
3. Мембранный расширительный бачок – этот элемент необходим при обвязке любого газового котла. Защищает теплогенератор от гидравлического удара. Внешне он представляет собой две полости, которые разделены специальной мембраной. Они также контролируют возможные перепады давления в котле. Работают они следующим образом: по одной полости движется теплоноситель, по другой полости в этот момент происходит процесс заполнения воздухом.
4. Радиаторы. Эти элементы необходимы для осуществления теплообмена между воздухом и теплоносителем.

Тонкость обвязки газовых котлов

Обвязка газовых и твердотопливных котлов производится разными способами. Самый популярный способ – использование полипропилена. Работа с полипропиленовыми изделиями славится своей легкостью и дешевизной. Благодаря особым характеристикам используемого материала на трубах трубопровода не образуются отложения. А сам процесс обвязки очень прост, с ним справится даже неподготовленный человек.

Обвязка котлов, в том числе двухконтурных, происходит пайкой. Это исключает возможность протечек, которые могли образоваться, например, при неправильном расположении арматуры.

Полипропиленовый трубопровод позволит создать любой контур, а схема обвязки будет проста и понятна. Сварка полипропилена может осуществляться разными способами. Главное правило – избегать большого количества стыков труб.

Не менее важно, чтобы все соединения были максимально гладкими и равномерными. Единственное, в месте, где будет подведен газ к котлу, необходимо сделать жесткое соединение «шлейфом» или «американкой».

В качестве прокладки использовать только паронит. Ни в коем случае нельзя использовать фум-банд, надколенник или аксессуары из резины. Эти материалы легко воспламеняются, а резиновые детали при высоких температурах сужаются и уменьшают диаметр трубы, что приведет к нарушению подачи топлива.

Трубопровод, которым обвязаны полипропиленовые трубы, выдерживающие высокое давление – до 25 бар. Ему не страшны высокие температуры – максимальное значение составляет 95 градусов Цельсия.

Особенности подключения двухконтурных газовых котлов

Принцип работы двухконтурных котлов прост – тепловая энергия отдается непосредственно воде. Особенность двухконтурных котлов в том, что теплоноситель не нагревается за счет горячей воды, то есть исключается параллельная работа двух контуров. Соответственно обвязка настенного двухконтурного газового котла одинакова и не зависит от вида отопления. Радиатор и охлаждающая жидкость остывают очень долго. Объясняется это большими размерами труб.

Что касается особенностей подключения двухконтурных котлов, то следует знать, что его совмещение с системой естественной циркуляции исключено. После того, как генератор перестанет нагреваться, вода перестанет двигаться. Если агрегат начинает прогреваться, то на это уходит гораздо больше времени, плюс радиатор начинает распределять тепло неравномерно. Поэтому многие модели имеют в своем составе циркуляционный насос.

Видео – обвязка котла

Схемы обвязки

Обвязка газового котла чаще всего выполняется классическим методом. То есть сначала вода начинает двигаться вверх по линии подачи. Далее теплоноситель поступает в стояки, где установлены специальные устройства, не открывающие стояк полностью.

Уровень тепла регулируется радиаторами, имеющими в своем составе дроссель и перемычки. На второй линии трубопровода необходимо установить запорную арматуру, а вверху контура расширительного бака разместить воздухоотводчик. Обратный теплоноситель уже возвращается на нижний уровень трубопровода.

Для изготовления самой обвязки двухконтурного котла необходимо подготовить некоторые приспособления, которые потребуются в процессе работы:

• термоголовка или распределительный клапан;
• насос для внутренней циркуляции;
• краны: сливные и шаровые;
• расширительный бачок;
• балансировочный кран;
• пропускной фильтр;
крепеж
• ;
• клапаны: обратный и воздушный.
• тройник и уголки.

Обычно этот метод используется в простых системах отопления небольших квартир и домов.

Особенность таких отопительных агрегатов в том, что управление автоматическое. Для отдельных помещений можно выбрать индивидуальный температурный режим, датчики системы полностью контролируют этот процесс.

Однако такая схема обвязки имеет и свои отрицательные стороны, а именно:

• высокая стоимость комплектующих;
• сложная схема обвязки, которая не под силу обычному человеку – неспециалисту;
• высокие цены на услуги;
• постоянная балансировка деталей.

Если в вашем доме очень сложная система отопления, например, есть «теплый пол» и радиаторы, то в движении теплоносителя возникает некоторая несогласованность. Поэтому в схему обвязки необходимо включить гидравлическую схему. Она образует несколько контуров движения воды – общую и бойлерную.

Для гидроизоляции контуров между собой используется дополнительный теплообменник. Это необходимо, если вы совмещаете закрытые и открытые системы. Такие установки раздельного типа должны иметь собственный циркуляционный насос, питательную и сливную арматуру, систему безопасности.

Распространенные ошибки при обвязке газового котла

Большой котел быстрее нагревает воду, а значит потребляет больше топлива. Это также следует учитывать при покупке и подключении газового оборудования. Особое внимание уделите контролю уровня давления в расширительном бачке. Неправильно подобранный размер бака также может негативно сказаться на работе всей системы в целом.

Схема обвязки двухконтурного котла задача не из легких. Оптимальным решением будет обращение в специализированную газовую службу, сотрудники которой оперативно подключат установку к системе газоснабжения.

Все больше владельцев не только частных домов, но и городских квартир, не желая зависеть от коммунальных структур, монтируют в своих жилищах автономные системы отопления, «сердцем» которых является котел – теплогенератор. Но сам по себе он не может работать. Схема обвязки котла отопления представляет собой совокупность всех вспомогательных устройств и труб, которые подключаются по определенной схеме и представляют собой единый контур.

Зачем это нужно?

• Обеспечение циркуляции жидкости по системе и передачи тепловой энергии в помещения, в которых установлены отопительные приборы – радиаторы.
• Защита котла от перегрева, а также защита жилища от проникновения в него природного или угарного газа при возникновении нештатных ситуаций. Например, пропадание пламени горелки, протечка воды и тому подобное.
• Поддержание давления в системе на необходимом уровне (расширительный бачок).
• Правильно смонтированная схема подключения газового котла (обвязка) позволяет ему стабильно работать в оптимальном режиме, что значительно снижает расход топлива и обеспечивает экономию на отоплении.

Основные элементы схемы

• Теплогенератор – котел.
• Мембранный (расширительный) бак – расширительный.
• Регулятор давления.
• Труба магистральная.
• Арматура запорная (краны, клапаны).
• Фильтр грубой очистки “грязегенератор”.
• Соединители (фитинги) и крепежные детали.

В зависимости от типа выбранного отопительного контура (и котла) в нем могут быть и другие компоненты.

Схема обвязки двухконтурного котла, как и одноконтурного, зависит от многих факторов. Это возможности самого блока (включая его конфигурацию), условия эксплуатации, особенности системы. Но есть и отличия, которые определяются принципом движения теплоносителя. Так как в частных жилищах используются частные котельные, обеспечивающие и тепло, и горячую воду, рассмотрим пример классической обвязки двухконтурного устройства с принудительной циркуляцией теплоносителя.

Отопительный контур

Вода, нагретая в теплообменнике до нужной температуры, с выхода из котла «уходит» по трубам к радиаторам, передающим тепловую энергию. Охлажденная жидкость возвращается обратно на вход теплогенератора. Его движением управляет циркуляционный насос, которым оснащен практически каждый агрегат.

Между последними в цепи радиатора и котла установлен расширительный бак для компенсации возможных перепадов давления. Здесь – «грязь», защищающая теплообменник от мелочи, которая может попасть в теплоноситель из аккумуляторов и труб (частиц ржавчины и солевых отложений).

Резка трубы подвода холодной воды (подпитки) производится на участке между котлом и первым радиатором. Если он расположен на «обратке», это может вызвать деформацию теплообменника из-за разницы температур между ним и подпиточной жидкостью.

Для того, чтобы можно было регулировать температуру в каждой комнате индивидуально, с выхода котла вода направляется в коллектор. И уже с ним, через запорную арматуру, разведенную по комнатам.

Контур ГВС

Работает, как и при использовании газовой колонки. Холодная вода из водопровода подается на вход ГВС котла, а из выхода нагретая по трубам в точки водоразбора.

Схема обвязки настенных котлов аналогична.

Существует ряд других его типов.

Гравитационный

Водяной насос в нем отсутствует, а циркуляция жидкости происходит за счет разницы температур на входе и выходе контура. Такие системы не зависят от электроснабжения. Мембранный бак открытого типа (размещен в самом верху трассы).

С первично-вторичными кольцами

В принципе это аналог уже упомянутой гребенки (коллектора). Такая схема используется, если необходимо обогреть большое количество помещений и подключить систему «теплых полов».

Есть и другие, которые не используются для частных домов. Кроме того, в перечисленном могут быть некоторые дополнения. Например, миксер с сервоприводом.

Google

Для обеспечения горячей водой частного или загородного дома, при наличии в здании двухконтурного котла, часто требуется дополнительное подключение к котлу водонагревателя. Если котел еще не установлен, то лучшими вариантами будет покупка одноконтурного котла, к которому подключен бойлер косвенного нагрева, но в ситуации, когда в доме есть 2-контурный котел и он не может заменить на одноконтурный котел, к нему необходимо правильно подключить дополнительный водонагреватель.

Материалы

Для организации горячего водоснабжения таким способом необходимо подготовить:

• Бойлер
• Циркуляционный насос
• Двухконтурный предохранитель

Схема подключения

Отопительный контур водонагревателя закольцован со вторым теплообменником газового котла. При этом входной патрубок нагревателя соединяется с первым патрубком этого теплообменника котла, а выходной патрубок котла соединяется со вторым патрубком. Вода из водопровода будет поступать уже не в теплообменник котла, а в котел, а оттуда в систему горячего водоснабжения.

Если к двухконтурному котлу подключить электрокотел, схема будет практически такой же. В этом случае водопроводная сеть подключается к первому патрубку от второго теплообменника, а его второй патрубок подключается к котлу. От электронагревателя к смесителям проводится труба, по которой будет поступать горячая вода.

Этапы работ

• Первый этап – установка котла. Нагреватель должен быть установлен в непосредственной близости от котла. Это важно для привязки этих устройств к правильному автомату.
• Второй этап работ заключается в объединении котла и котла в общую схему. Для правильной работы обогреватель не должен забирать большую часть тепла, так как это приведет к проблемам с обогревом дома. Оптимальным выходом является установка циркуляционного насоса, имеющего автоматическое управление.
• Завершающий этап – подключение фьюзера.

Ориентировочная стоимость работ

Работы по подключению к газовому котлу любого водонагревателя следует доверить профессионалам. Стоимость их услуг будет зависеть от требуемых действий. Например, проектирование котла стоит от 300 рублей, за установку котла нужно заплатить от 3000 рублей, а за установку насосной группы – минимум 3300 рублей.

Приветствую тебя, мой читатель или читатель! Этот пост я посвящаю интересному вопросу, который периодически задаю разным людям. Этот вопрос звучит так: «Слышал, что можно подключить накопительный водонагреватель к двухконтурному котлу и не покупать бойлер косвенного нагрева. Правда ли это?» Сразу скажу, что такая схема существует. Давайте вместе разберемся, зачем все это нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает для поддержания заданной температуры в помещении. Он переключается на специальный «летний» режим, при котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто слышен характерный хлопок из-за сгорания газа в камере сгорания. Слушайте целый день, эти хлопки удовольствия ниже среднего, и для котла это ненужное напряжение. Для решения этой проблемы была разработана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выполняет роль батареи, в которой накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

Теперь перейдем к схеме подключения водонагревателя к контуру ГВС котла. Итак, давайте посмотрим на картинку ниже:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение осуществляется с помощью двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляется неким устройством, называемым «схемой управления питанием». Этот блок подключается к термостату водонагревателя. Стандартных решений нет и придется изобретать это устройство с нуля.

Для сравнения приведу другую схему из технического документа:

В этой схеме нет трехходовых клапанов и нет силовой схемы. Циркуляционный насос напрямую связан с термостатом водонагревателя. Делается это по следующей схеме:

Верхний контур имеет одну важную особенность – водонагреватель там имеет три патрубка подключения. Это нестандартный вариант для электрических водонагревателей, но бойлеры косвенного нагрева имеют вход и выход рециркуляции, через которые можно организовать подобную схему разводки.
