Подключение электрического бойлера к газовому котлу: технология проведения работ


Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.

Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.

Содержание статьи:

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.

Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.

При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься

Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.

Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.

У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало

Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.

Преимущества объединения систем

Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:

  1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
  2. Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
  3. Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
  4. Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
  5. Экономия ресурса котла при условии грамотного построения системы.
  6. Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
  7. Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
  8. Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.

Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.

Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.

Сложности и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.

Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.

Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.

Варианты взаимодействия котла и бойлера

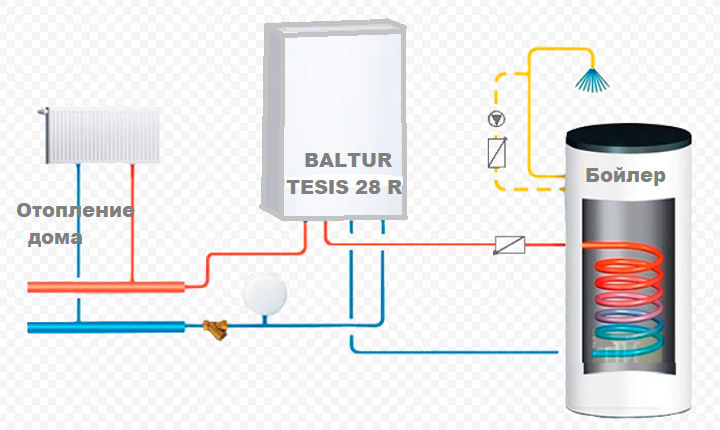

Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.

Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.

Схема #1 — через трехходовой клапан

Этот вариант соединения газового котла и бойлера через , пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.

Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.

Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.

Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл

Также через трёхходовой клапан можно организовать , тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.

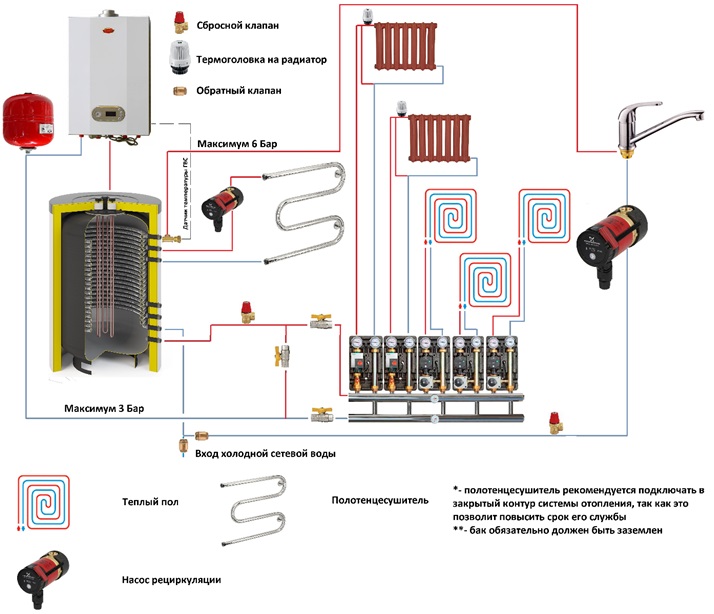

Схема #2 — через два независимых насоса

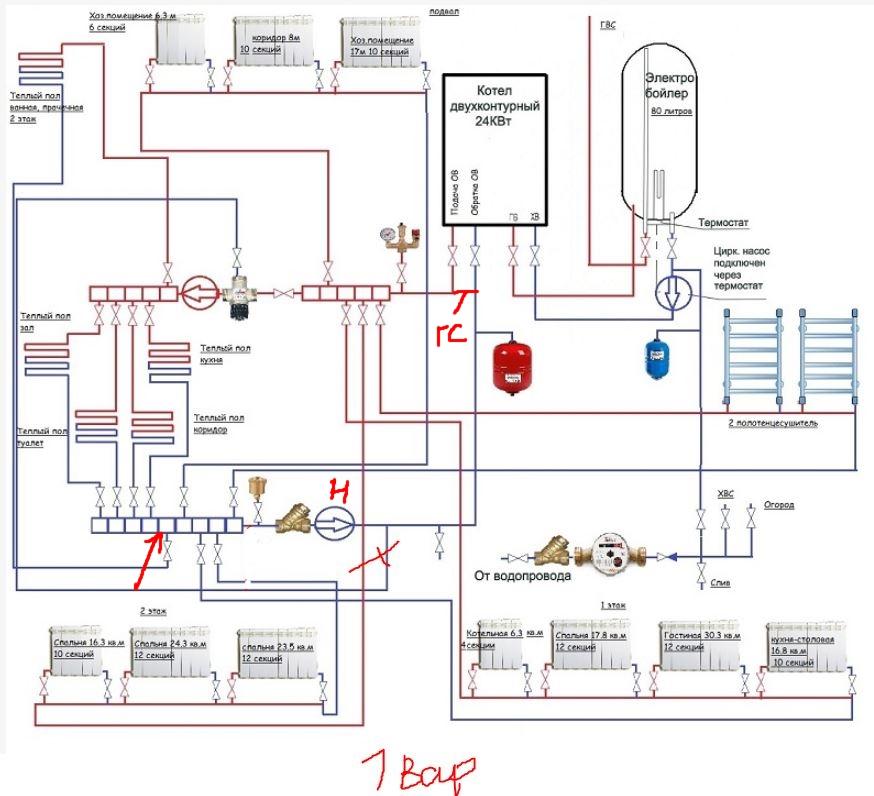

Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.

Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет.  Практически все двухконтурные котлы оснащены , и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.

В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость

Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.

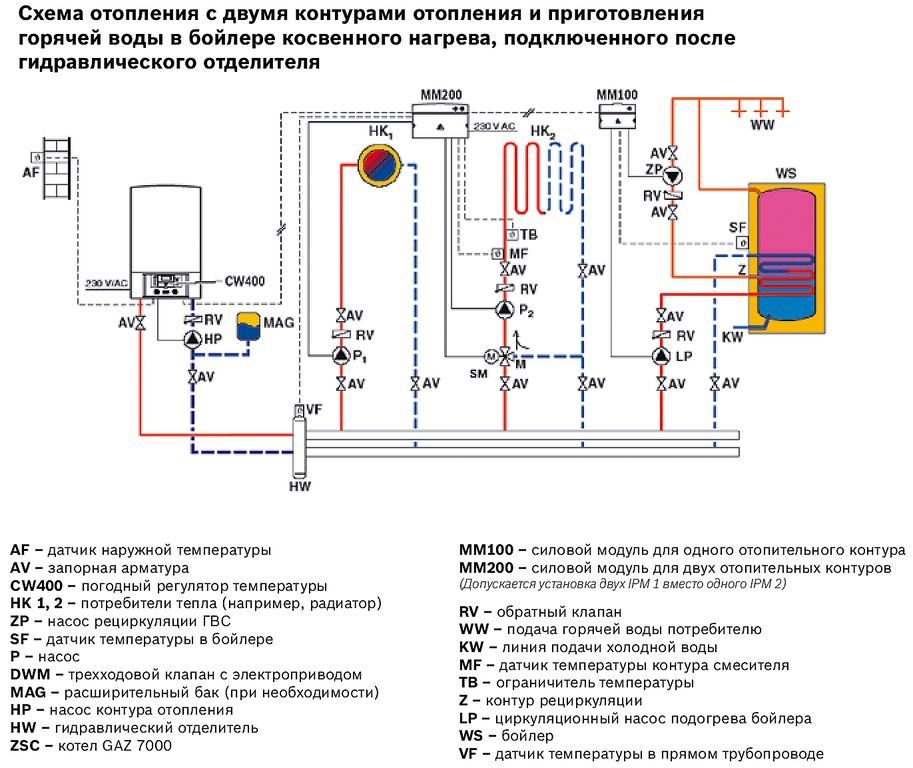

Схема #3 — через гидравлическую стрелку

Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.

Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.

Благодаря электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т. п.

Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке

Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.

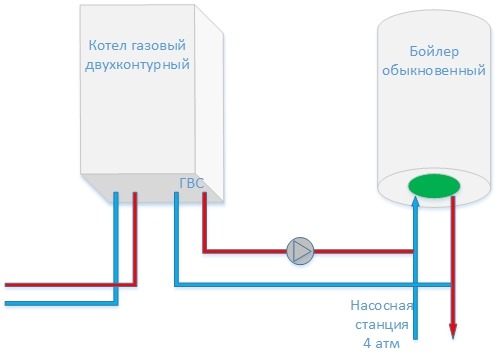

Схема #4 — подключение с проточным бойлером

Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.

Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.

Но имеет ряд недостатков:

  1. Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
  2. Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
  3. Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.

Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.

Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака

Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.

В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.

Тонкости установки компонентов системы

Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.

Этап #1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.

В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя

Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап #2 — установка бойлера

Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке бойлера рассмотрена далее:

  1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
  2. Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
  3. Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
  4. Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
  5. Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
  6. Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить для дополнительной защиты.
  7. Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.

Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.

Этап #3 — соединения и дополнительное оборудование

Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования

Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.

Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.

Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.

В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.

Второе очевидное и необходимое оборудование – . Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.

Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.

Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности

При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.

Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются , не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.

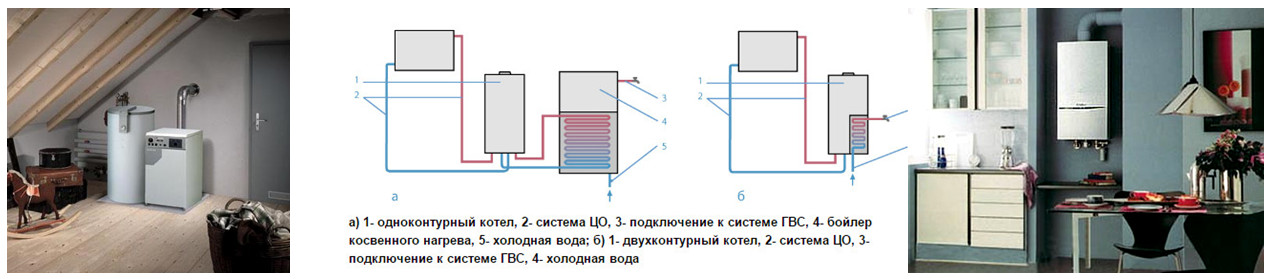

Альтернативные решения ГВС через котел

Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.

Они бывают различного строения:

  • со змеевиком-батареей внутри, от которого греется вода;
  • бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
  • послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.

Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.

Как для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.

Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения

Кроме того, проблему перепадов температуры можно решить установкой : он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

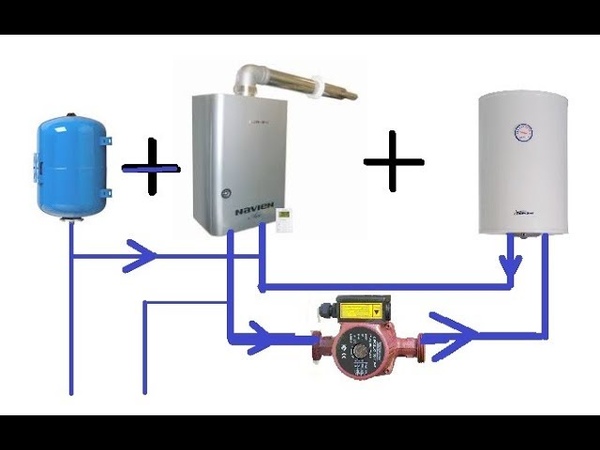

Простая схема и инструкции для подключения бойлера к котлу

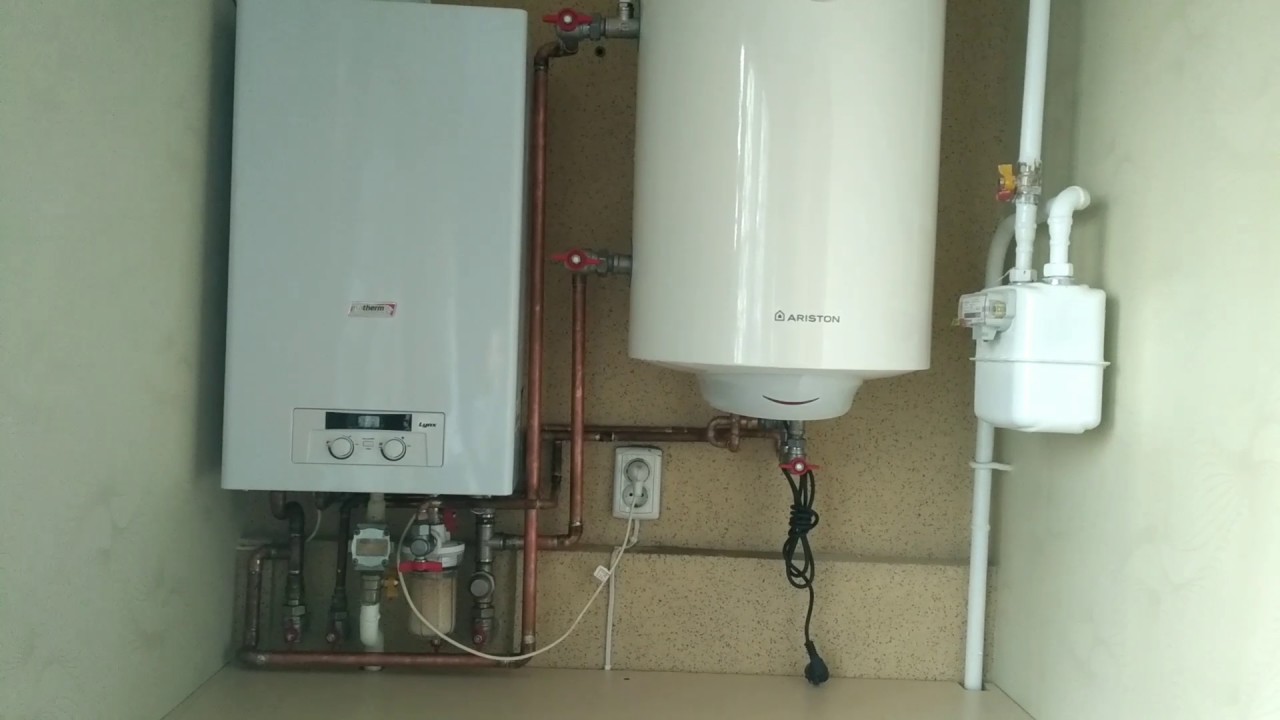

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

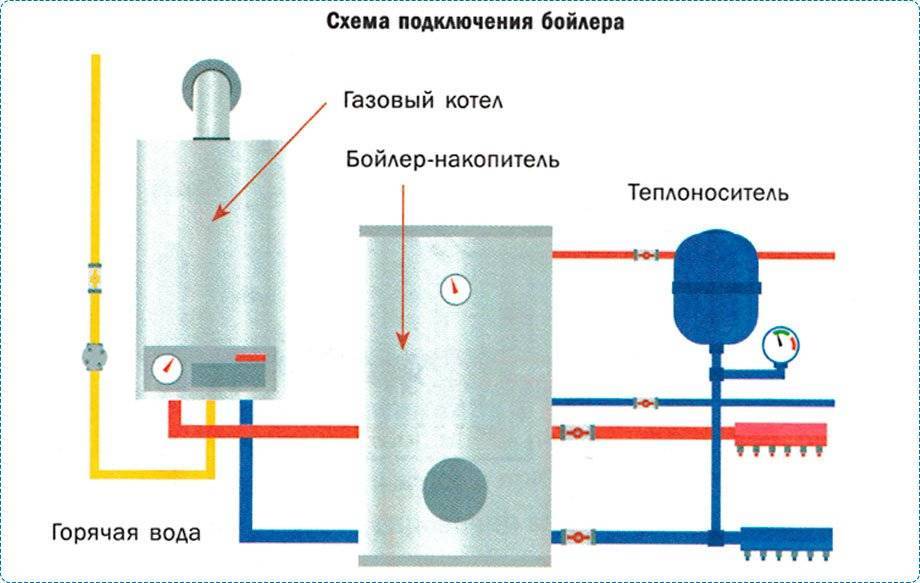

Схема подключения водонагревателя к двухконтурному котлу

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди.

Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева.

Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях.

Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение.

При появлении протока через теплообменник включается горелка.

Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания.

Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение.

Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла.

Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схема подключения водонагревателя к газовому котлу

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла.

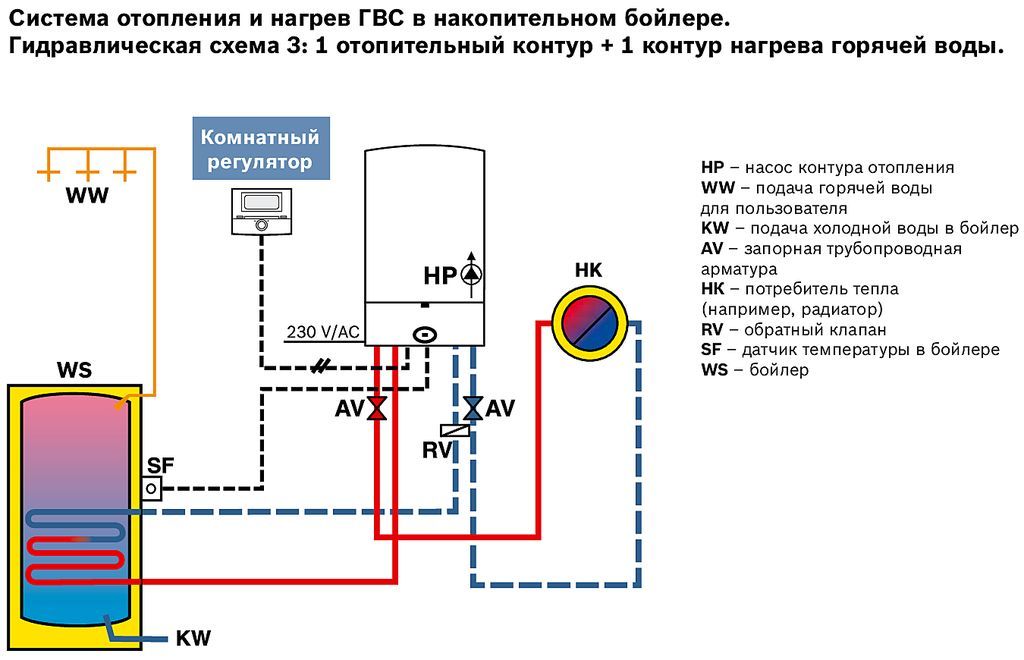

Итак, смотрим ниже на рисунок:

Подключение водонагревателя к газовому котлу

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей.

Разделение делается при помощи двух трехходовых клапанов с сервоприводами.

Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием».

Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

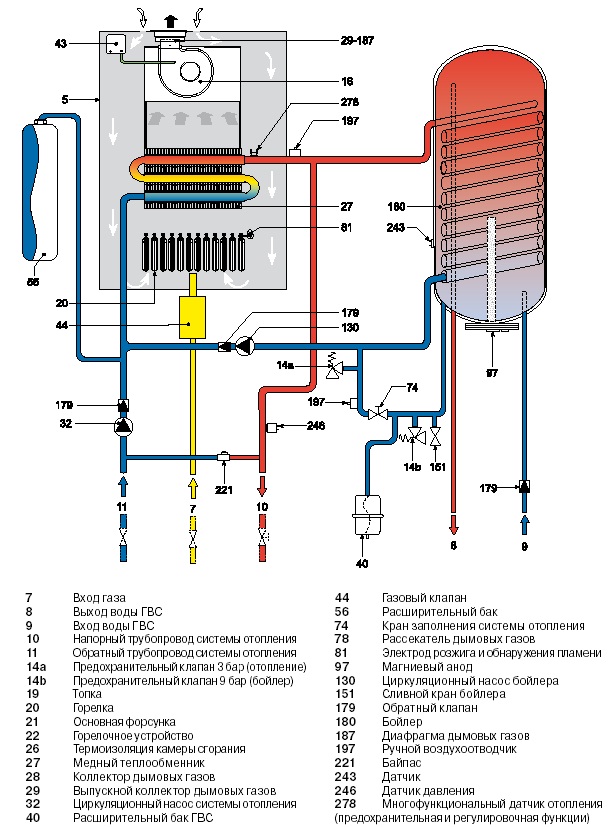

Для сравнения приведу вам еще одну схему из технического документа:

Подключение двухконтурного котла к водонагревателю

В этой схеме нет трехходовых клапанов и нет схемы управления питанием.

Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя.

Делается это согласно следующей схеме:

Электрическая схема подключения водонагревателя

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения.

Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения.

Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

Подключение водонагревателя схемаПодключение электрического водонагревателя

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы.

В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества.

Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы.

Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева.

На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

Двухконтурный газовый котел и электрический бойлер

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди. Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева. Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях. Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение. При появлении протока через теплообменник включается горелка. Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания. Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение. Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла. Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схемы подключения водонагревателя к газовому котлу.

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла. Итак, смотрим ниже на рисунок:

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей. Разделение делается при помощи двух трехходовых клапанов с сервоприводами. Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием». Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

В этой схеме нет трехходовых клапанов и нет схемы управления питанием. Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя. Делается это согласно следующей схеме:

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения. Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения. Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы.

В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи.

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества. Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы. Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева. На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

Двухконтурный котел позволяет создать систему горячего водоснабжения в доме практически не прикладывая усилий и не вкладывая в нее средств. Все необходимое, в виде пластинчатого теплообменника, схемы управления и подключений, находится уже в самом котле. Остается подключить котел к холодному и горячему трубопроводам.

При открытии горячего крана, холодная вода пойдет через котел, он автоматически включится и нагреет ее в проточном режиме… Минимум вложений и не занимает места.

Но многие пользователи все же хотят избавиться от этой системы нагрева воды вторым контуром или усовершенствовать ее.

Далее рассмотрим причины, почему ГВС с двухконтурным котлом оказывается с большими недостатками. Поможет ли бойлер послойного нагрева? — и как его использовать.

Недостатки горячего водоснабжения с двухконтурным газовым котлом

Создав дешевую компактную систему горячего водоснабжения с одним лишь двухконтурным котлом можно изрядно сэкономить, по сравнению с одноконтурным котлом и бойлером косвенного нагрева (бак со змеевиком внутри). Но пользователи тут же сталкиваются с недостатками проточного нагрева.

  • Температура воды нестабильная, быстро меняется, можно обжечься, трудно настроить расход под нужную температуру. Причинами являются, скачи давления в сети, разный расход воды с крана, а при маленьком расходе котел может работать в режиме «включился-выключился», тактовать.
  • При открытии крана поначалу идет холодная вода. Нужно ждать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но далее сложно угадать, какой будет температура…
  • Котел включается при каждом открытии крана, шумит, быстро изнашивается.

Что делать в такой ситуации?

Как устраняют недостатки ГВС от второго контура газового котла

Очевидно, что для выравнивания температуры воды нужно применить бойлер-накопитель. Умельцы давно приспособились включать в сеть горячего водоснабжения от двухконтурного котла еще и электрический бойлер. Примерная схема приведена на рисунке.

В результате на кранах стабильная температура горячей воды. Но вместе с тем:

  • Котел по прежнему включается каждый раз и угрожает поломаться.
  • Большой расход электричества, так как в бойлер попадает и холодная вода, а горячая долго хранится.
  • Общие затраты на систему и ее громоздкость увеличились без кардинального изменения качества — полумеры.

Другой типичный выход из ситуации – забыть о существовании второго контура, а на первый включить бойлер косвенного нагрева и схему управления к нему – эффективно, но дорого.

Не так давно нашлось еще одно решение в виде бойлера послойного нагрева.

Работа бойлера послойного нагрева

Бойлер послойного нагрева – теплоизолированная емкость, работающая под давлением с обычным анодом внутри, предотвращающим коррозию, и с несколькими трубками для подачи и забора воды, выведенными на разные высоты внутри бака.

Многие послойные бойлеры снабжаются также встроенным циркуляционным насосом. Рассмотрим, как подключается послойный бойлер и как работает.

  • Холодная вода подается в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через водозабор в самом верху бака.
  • Циркуляционный насос включается когда вода холодная, забирает ее из нижней части и перегоняет понемногу через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу может подаваться на кран.
  • Включением насоса управляет автоматика, датчик которой следит за температурой, а точнее – за толщиной горячего слоя вверху бака. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь приблизительно, определяется производительностью насоса, которая может регулироваться.

Нужен ли бойлер послойного нагрева? – устранение недостатков

Послойный бойлер обеспечивает необходимый комфорт водопользоавания с двухконтурным котлом.

  • На разбор поступает горячая вода стабильной температуры.
  • Становится возможным сделать циркуляцию воды между послойным накопителем и кранами, также как и с бойлером косвенного нагрева. В таком случае, при открытии крана, идет сразу горячая вода.
  • Котел включается редко, при необходимости разогреть (зарядить) бойлер.

Дополнительное преимущество: когда бойлер холодный, не нужно долго ждать его полный разогрев. Горячая вода в кране появится, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный бойлер или послойный

Владельцы двухконтурных котлов, которые пострадали от недостатков системы проточного водонагрева, а затем нашли выход в виде послойного накопителя, расхваливают последний на все лады – радуются. Отмечается следующее.

  • С холодным бойлером горячую небольшую струйку воды в кране можно получить уже довольно быстро, а не так как с косвенным, — нужно ждать пока разогреется весь бойлер – 10 — 15 минут.
  • Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может нагревать котел «онлайн», к примеру 20 кВт, температура воды начнет постепенно снижаться….

Но владельцы одноконтурных котлов и косвенных бойлеров отмечают следующее.

  • У них температура делается более точная, какая выставляется, такая и будет. При этом можно выставить комфортную и не пользоваться смешиванием в кране, как в послойных – «приблизительно горячая», какую нагреет котел.
  • Ассортимент их бойлеров большой, объемы их больше, подобрать бойлер на 120 – 180 литров — нет проблем, который соответственно весьма быстро наполнит большую горячую ванну. В тоже время полного разогрева ждать совсем не долго…

А цены на эти разные системы примерно выровнялись.

Любое жилое строение должно не только отапливаться, но и обеспечиваться горячей водой. Причем желательно с минимальными сопутствующими расходами (например, на приобретение дополнительного оборудования). При возможности подключения к газовой магистрали, с учетом компактности агрегатов данной группы, предпочтение отдается котлам двухконтурным с настенным креплением. К сожалению, они не всегда эффективно выполняют свою функцию, о чем многие и не подозревают. Основная причина – в так называемом приоритете ГВС (подробнее об этом здесь), хотя она и не единственная.

Двухконтурные настенные модели с встроенным бойлером нельзя считать каким-то суперсовременным инженерным решением, но о них большинство потенциальных покупателей пока еще мало что знает. Действительно они намного лучше и характеризуются лишь достоинствами, как их позиционируют отдельные производители? Насколько значимы их преимущества? Если есть недостатки, то так ли они существенны?

Принцип работы котла с бойлером

Никаких особых отличий от традиционных двухконтурных котлов по устройству у агрегатов данной группы нет. Но оснащение емкостью для подготовки ГВС несколько меняет инженерное решение. У каждого производителя оно свое, поэтому стоит лишь вкратце отметить специфику функционирования установок с встроенным резервуаром.

В бойлере накопительном расположен змеевик, по которому циркулирует вода контура ОВ. От нее тепловая энергия передается жидкости, находящейся в баке, нагревая ее до нужной температуры. Из него она и поступает в контур ГВС. На схемах все хорошо показано.

По окончании отопительного периода такие котлы переводятся в режим приготовления горячей воды с помощью проточного теплообменника. То есть работают аналогично моделям без накопительной емкости.

На тематических форумах много хвалебных отзывов о настенных газовых агрегатах известного итальянского производителя «Baxi». Двухконтурные котлы серии «NUVOLA» имеют встроенный бойлер на 40 л, что для квартиры или небольшого частного строения вполне хватит. Но если резервуара такой вместимости недостаточно, то можно приобрести отопительный прибор этой же марки серии «Nuvola comfort». Он оснащен баком из «нержавейки» на 60 л, что существенно расширяет возможности по расходованию горячей воды.

Подробнее с характеристиками и ценами на модели можно ознакомиться здесь.

Особенности двухконтурных котлов настенных с встроенным бойлером

Все их плюсы и минусы станут более понятны в сравнении с аналогичными моделями, в которых ГВС «готовится» в проточном теплообменнике.

Преимущества

  1. Обеспечение дома горячей водой независимо от напора в магистрали ХВ. Особенность двухконтурных газовых котлов в том, что их автоматика при резком снижении давления в контуре может и не перевести агрегат в режим ГВС. Такое случается в часы повышенного водоразбора. Как правило, в вечернее время, когда хозяйки готовят, стирают, купают малышей. Для моделей с встроенным бойлером все подобное не критично – они обеспечат дом ГВС в любом случае. Даже если автоматика схемы защиты перекроет газовую арматуру и котел на время остановится, горячая вода все еще будет поступать из бойлера.
  2. При подключении данного отопительного прибора не требуется дополнительное оборудование, как считают недостаточно осведомленные люди. По аналогии с обычными моделями он присоединяется к двум основным коммуникациям – водоснабжению и сети пром/напряжения.
  3. Увеличенный эксплуатационный период. Это объясняется тем, что традиционные двухконтурные настенные котлы при необходимости получения ГВС постоянно переключаются с одного режима на другой. Как результат – повышенный износ отдельных комплектующих. В этом плане отопительные установки с бойлером долговечнее, то есть безремонтный срок их несколько больше.
  4. Оптимальное сочетание таких показателей, как мощность котла и вместимость емкости для воды. Те, кто выбирает вариант обеспечения ГВС одноконтурным агрегатом с присоединением отдельно стоящего бойлера, к тому же самостоятельно, чаще всего не удовлетворены результатом. Причина – в нерациональном распределении тепловой энергии, которая вызывается именно неправильным подбором оборудования. В котлах же с встроенным бойлером его вместимость точно соответствует мощности установки, поэтому никаких проблем с отоплением, повышенным расходом газа для подобных моделей не существует.
  5. Резервуар ГВС предохраняет контур ОВ от перегрева, так как выполняет функцию своеобразной «буферной» емкости, отбирая часть тепловой энергии на приготовление горячей воды.
  6. Расход «голубого топлива» двухконтурных котлов с встроенным бойлером несколько меньше. Но с расчетом на перспективу экономия может оказаться достаточно внушительной.
  7. Отсутствие инерционности контура ГВС. Горячая вода идет сразу же после открывания крана.

Недостатки

Справедливости ради стоит отметить, что не все минусы котлов настенных с бойлером имеют большое значение в плане монтажа и дальнейшей эксплуатации. Серьезный анализ соответствующей информации позволяет сделать вывод, что одни из них надуманы (как правило, конкурентами), а другие – от поверхностного понимания сути вопроса. Насколько существенны имеющиеся недостатки, каждый сможет оценить самостоятельно, зная особенности своего дома и собственные возможности по уходу за системой ОВ. Что же ставится в минус двухконтурным котлам с бойлером?

  1. Встроенный резервуар увеличивает габариты отопительной установки и ее вес. Справедливо, но только отчасти, так как речь идет всего лишь о прибавке в несколько см и кг (в зависимости от модели).
  2. Малый объем бойлера. А это значит, что полностью потребности в горячей воде при ее большом разборе такой агрегат не обеспечит. Двухконтурные котлы настенные с резервуаром для ГВС выпускаются в нескольких модификациях. Минимальная вместимость бойлера – 10 л, максимальная – 60. Для семьи из 5 – 6 человек вполне достаточно и 35 – 40. Это подтвердит любой специалист, так как нереально, к примеру, чтобы сразу все домочадцы принимали ванные процедуры или одновременно открыли все краны ГВС. Уже обозначенный котел «Baxi» как раз и оснащен бойлером на 40 л. Как говорится, в большинстве случаев «за глаза». Кроме того, у многих моделей есть возможность присоединения накопительного бойлера (например, на 250, а то и 500 л). Поэтому разговоры о том, что горячая вода будет идти буквально считанные минуты, как минимум, некорректны.
  3. Усложняется обслуживание отопительного агрегата. Это объясняется необходимостью регулярной чистки резервуара ГВС. Совершенно справедливо, если бы ни один нюанс. В любом доме есть и иные приборы (кроме теплообменника котла), так или иначе связанные в своей работе с водой. Рачительный хозяин, чтобы не заниматься систематическим ремонтом тех же стиральных, посудомоечных машин и так далее всегда продумывает вопросы водоподготовки. В зависимости от качества жидкости в частных домах устанавливаются различные модификации фильтров или очистных станций. Так что говорить о том, что с бойлером котла возникнут какие-то особые проблемы, совершенно бессмысленно.
  4. Высокая стоимость. Существенный недостаток. Но за любое удобство приходится платить, и вряд ли кто станет с этим спорить.
  5. Сложность выбора приемлемой модели и ее обвязки. Безусловно. Главная трудность, которую многие испытывают при оценке целесообразности приобретения котельного оборудования – определение оптимальной мощности установки. Наиболее распространенная рекомендация – пропорция 1 к 10 (кВт/м 2 ). Но данное соотношение усредненное, и не учитывает множество факторов – особенностей строения (материал стен, планировка), его расположение на местности и ряд других. Применительно же к котлам двухконтурным с бойлером такая формула вообще «не работает», так как часть тепловой энергии расходуется на приготовление ГВС.

Встречающиеся в Сети советы, как выбирать по мощности такие установки, весьма приблизительны. Как правило, предлагается прибавить от 25 до 50% от расчетного значения. По данному пункту, чтобы не допустить ошибки, лучше обратиться к профессионалу. Учитывая, что настенные котлы двухконтурные с бойлером стоят недешево, более чем правильное решение.

Для жителей Подмосковья задача значительно упрощается. Им достаточно позвонить на номер 8 (495) 109-00-95, и специалисты компании «АЛЬФАТЭП» ответят на любой вопрос, связанный с выбором настенного котла с бойлером. При необходимости выедут на место, произведут соответствующие расчеты, доставят, установят, сделают обвязку, опробуют и пустят отопительный прибор в эксплуатацию.

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.

Удачи в решении проблем!

Бойлер послойного нагрева, ГВС с двухконтурным котлом

Двухконтурный котел позволяет создать систему горячего водоснабжения в доме практически не прикладывая усилий и не вкладывая в нее средств. Все необходимое, в виде пластинчатого теплообменника, схемы управления и подключений, находится уже в самом котле. Остается подключить котел к холодному и горячему трубопроводам.

При открытии горячего крана, холодная вода пойдет через котел, он автоматически включится и нагреет ее в проточном режиме… Минимум вложений и не занимает места.

Но многие пользователи все же хотят избавиться от этой системы нагрева воды вторым контуром или усовершенствовать ее.

Далее рассмотрим причины, почему ГВС с двухконтурным котлом оказывается с большими недостатками. Поможет ли бойлер послойного нагрева? — и как его использовать.



Недостатки горячего водоснабжения с двухконтурным газовым котлом

Создав дешевую компактную систему горячего водоснабжения с одним лишь двухконтурным котлом можно изрядно сэкономить, по сравнению с одноконтурным котлом и бойлером косвенного нагрева (бак со змеевиком внутри). Но пользователи тут же сталкиваются с недостатками проточного нагрева.

  • Температура воды нестабильная, быстро меняется, можно обжечься, трудно настроить расход под нужную температуру. Причинами являются, скачи давления в сети, разный расход воды с крана, а при маленьком расходе котел может работать в режиме «включился-выключился», тактовать.
  • При открытии крана поначалу идет холодная вода. Нужно ждать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но далее сложно угадать, какой будет температура…
  • Котел включается при каждом открытии крана, шумит, быстро изнашивается.

Что делать в такой ситуации?



Как устраняют недостатки ГВС от второго контура газового котла

Очевидно, что для выравнивания температуры воды нужно применить бойлер-накопитель. Умельцы давно приспособились включать в сеть горячего водоснабжения от двухконтурного котла еще и электрический бойлер. Примерная схема приведена на рисунке.

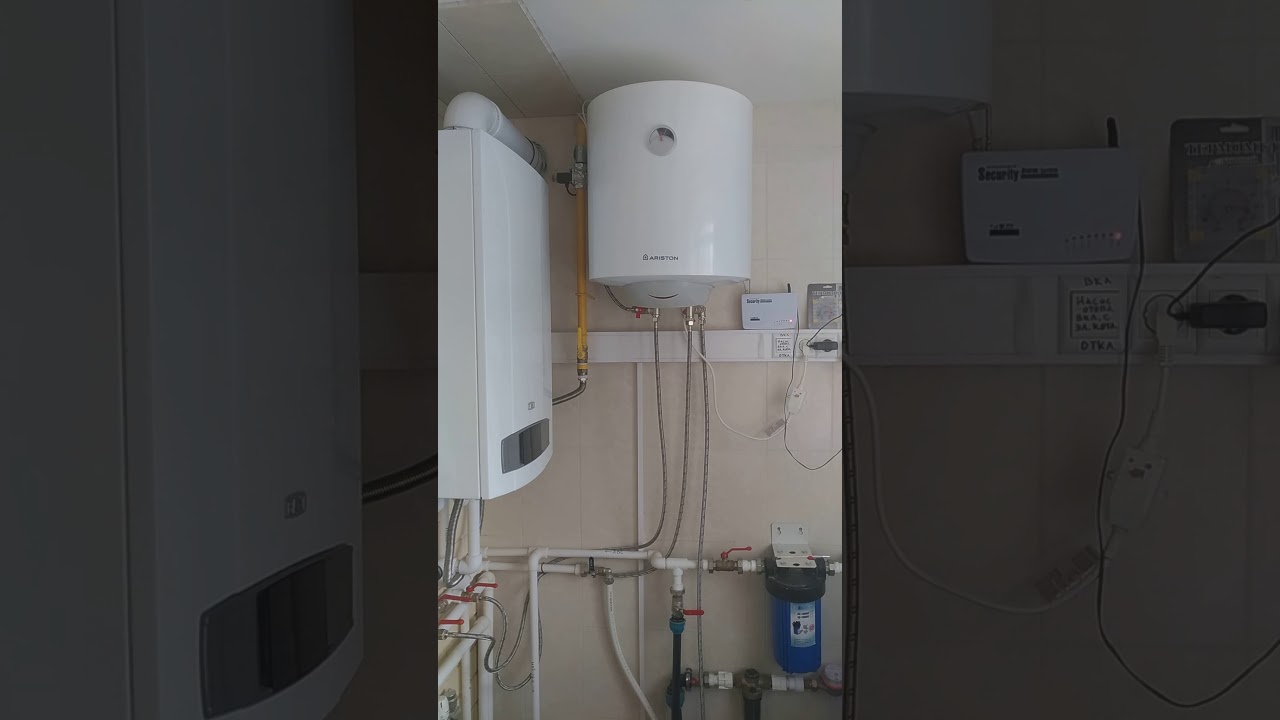

Схема — как подключить эдлектрический бойлер к двухконтурному котлу

В результате на кранах стабильная температура горячей воды. Но вместе с тем:

  • Котел по прежнему включается каждый раз и угрожает поломаться.
  • Большой расход электричества, так как в бойлер попадает и холодная вода, а горячая долго хранится.
  • Общие затраты на систему и ее громоздкость увеличились без кардинального изменения качества — полумеры.

Другой типичный выход из ситуации – забыть о существовании второго контура, а на первый включить бойлер косвенного нагрева и схему управления к нему – эффективно, но дорого.

Не так давно нашлось  еще одно решение  в виде бойлера послойного нагрева.

Работа бойлера послойного нагрева

Бойлер послойного нагрева – теплоизолированная емкость, работающая под давлением с обычным анодом внутри, предотвращающим коррозию, и с несколькими трубками для подачи и забора воды, выведенными на разные высоты внутри бака.

Многие послойные бойлеры снабжаются также встроенным циркуляционным насосом. Рассмотрим, как подключается послойный бойлер и как работает.

  • Холодная вода подается в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через водозабор в самом верху бака.
  • Циркуляционный насос включается когда вода холодная, забирает ее из нижней части и перегоняет понемногу через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу может подаваться на кран.
  • Включением насоса управляет автоматика, датчик которой следит за температурой, а точнее – за толщиной горячего слоя вверху бака. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь приблизительно,  определяется производительностью насоса, которая может регулироваться.



Нужен ли бойлер послойного нагрева? – устранение недостатков

Послойный бойлер обеспечивает необходимый комфорт водопользоавания с двухконтурным котлом.

  • На разбор поступает горячая вода стабильной температуры.
  • Становится возможным сделать циркуляцию воды между послойным накопителем и кранами, также как и с бойлером косвенного нагрева. В таком случае, при открытии крана, идет сразу горячая вода.
  • Котел включается редко, при необходимости разогреть (зарядить) бойлер.

Дополнительное преимущество: когда бойлер холодный, не нужно долго ждать его полный разогрев. Горячая вода в кране появится, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный бойлер или послойный

Владельцы двухконтурных котлов, которые пострадали от недостатков системы проточного водонагрева, а затем нашли выход в виде послойного накопителя, расхваливают последний на все лады – радуются. Отмечается следующее.

  • С холодным бойлером горячую небольшую струйку воды в кране можно получить уже довольно быстро, а не так как с косвенным, — нужно ждать пока разогреется весь бойлер – 10 — 15 минут.
  • Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может нагревать котел «онлайн», к примеру 20 кВт, температура воды начнет постепенно снижаться….

Но владельцы одноконтурных котлов и косвенных бойлеров отмечают следующее.

  • У них температура делается более точная, какая выставляется, такая и будет. При этом можно выставить комфортную и не пользоваться смешиванием в кране, как в послойных – «приблизительно горячая», какую нагреет котел.
  • Ассортимент их бойлеров большой, объемы их больше, подобрать бойлер на 120 – 180 литров — нет проблем, который соответственно весьма быстро наполнит большую горячую ванну. В тоже время полного разогрева ждать совсем не долго…

А цены на эти разные системы примерно выровнялись.

Что такое двухконтурный котел со встроенным бойлером или встроенный бойлер ГВС? Двухконтурный котел настенный, двухконтурный котел напольный.

Может ли одно устройство и обогревать дом, и обеспечивать наличие горячей воды в кране? Да, если это устройство — двухконтурный котел со встроенным бойлером (иначе «встроенный бойлер ГВС»).

На фото:

Схема устройства «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления. При этом многие модели устроены по принципу приоритета горячей воды. То есть когда воду начинают расходовать (открывают водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления при этом не нагревается.

Однако ничего страшного в подобной схеме работы нет: даже при активном использовании воды в течение некоторого времени, температура в доме понизится не более чем на 1–3 градуса.

Двухконтурные котлы бывают настенными и напольными.

Настенный двухконтурный котел отличается сравнительно невысокой мощностью и производительностью. Его достоинства – компактность и малый вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2–3 точками водоразбора.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: в них также используется пластинчатый теплообменник, нагревающийся за счет работы газовой или дизельной горелки. Существуют накопительные модели двухконтурных котлов: внутри котла установлена небольшая емкость на несколько десятков литров. Однако объем резервуара у встроенного бойлера невелик. Такой агрегат, в отличие от проточного, неспособен полностью обеспечить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа может быть установлен только в дачном домике.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Напольный двухконтурный котел имеет куда более вместительный накопительный бак для системы ГВС. Однако и его емкость редко превышает 100–150 л (иначе корпус устройства был бы неоправданно большим).

Горячая вода приготавливается таким же образом, как и в водонагревателях косвенного нагрева. Напольный двухконтурный котел позволяет обеспечить нужды семьи из 4–6 человек, притом что в доме оборудовано 2–3 санузла. При большем количестве точек водоразбора запасы воды из встроенного бойлера будут недостаточными. В этом случае придется использовать дополнительные водонагреватели или же вовсе отказаться от двухконтурного котла, отдав предпочтение независимой схеме ГВС на основе отдельно стоящего водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельную хоз комнату, но при этом он обеспечит водой и теплом целый дом.

Что лучше: иметь независимую систему горячего водоснабжения и отопления или купить двухконтурный котел?

Достоинства двухконтурного котла:

  • Экономия места.
  • Ниже затраты на монтаж оборудования и ТО. Техобслуживание только одного устройства (пусть и комбинированного) значительно дешевле.
  • Два на одном Системы ГВС и отопления будут работать на одном топливопроводе, дымоходе. Им нужен лишь один комплекс автоматики управления и безопасности.
  • Все включено. В большинстве случаев подобные агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (обвязкой) – циркуляционными насосами, расширительными баками и т.д.
  • Летом не «топит». Двухконтурный котел очень просто перевести из режима «отопление и ГВС» в режим «только ГВС».

Недостатки двухконтурного котла:

  • Низкая производительность горячей воды у двухконтурного котла любого типа.
  • Вынуждает экономить воду. Горячую воду из-за жесткого ограничения ее объема приходится расходовать очень экономно.
  • Горячая вода / обогрев = не пропорциональны. Если увеличить емкость бака, понадобится более мощный (более дорогой) котел. А это совершенно неоправданные затраты. Ведь для обогрева дома иногда достаточно и четверти номинальной мощности прибора.

В статье использованы изображения sankon.com.ua, sogreemdom.com, nortech.ru


А зачем нужен бойлер?

В чем смысл бойлера, если двухконтурный котел дает хх литров в минуту горячей воды?
Или так меньше газа уходит?
Ведь в итоге мы получаем горячей воды в любом случае одинаковое количество, только с бойлером мы еще ее и храним.

————————————————————————————————————————————————————————————-

Если у вас двухконтурный котел и даёт горячую воду, то можно обойтись и без бойлера. Но будешь испытывать некоторый дискомфорт. Например, в душе ты случайно или по надобности закрыл кран. Потом опять открыл. Сначала пройдет горячая вода, которая была в трубе (секунд пять), а потом ты получишь абсолютно холодную воду. Котел конечно запустится и начнет греть, и горячая вода опять появится… примерно секунд через десять-пятнадцать. Это время придется топтаться с ноги на ногу и стучать зубами.


Особо актуально с маленькими детьми – тут уже не до смеха.
Примерно то же, когда кто-то открывает второй кран, например на кухне жена моет посуду.
Вариант решения. Сразу после котла на линии горячей воды ты ставишь малюсенький бойлерок литров на 35 – 50, и всё! Проблема решена! А бойлерок этот даже электроэнергию особо не тратит, так как котел на него подаёт уже горячую воду.
Деньги небольшие, а эффект налицо!

———————————————————————————————————————————————————————————–

Бойлер – емкость для горячей воды, который присоединяется, например к твердотопливному котлу, и служит для нагрева воды, которая будет использоваться для горячего водоснабжения дома. Если котел имеет возможность подключения бойлера косвенного нагрева – соответственно такой котел (после подключения бойлера) становится двухконтурным. Первый контур – система отопления (батареи, теплые полы), а второй контур – контур горячего водоснабжения. Таким образом, бойлер нужен для реализации горячего водоснабжения в доме, нагрев воды в котором будет осуществляться от котла отопления.

Если горячее водоснабжение будет осуществляться только от электронагревателя или от каких-то независимых источников тепла – второй контур котлов остается незадействованным и глушится заглушками.
Если стал вопрос выбора бойлера косвенного нагрева – можно посоветовать обратить внимание на комбинированный бойлер косвенного нагрева (теплообменник). В данном типе теплообменнков имеется дополнительный нагревательный элемент – Электротэн. ТЭН этот используется как отдельно – в период, когда котел не работает – например лето, так и в комбинации с работающим котлом отопления для дополнительного повышения температуры воды в системе горячего водоснабжения, если вода в кране не достаточно горяча (например, в межсесонье – когда котел работает не на полную мощность). Таким образом, комбинированные водонагреватели – устанавливаются и работают как от котла отопления, от электрического ТЭНа и от ТЭНа и котла вместе. А современная технология “Сухой ТЭН” (нет контакта с водой, т.к. ТЭН в керамической оболочке) позволяет эксплуатировать такой бойлер (водонагреватель) очень долго, т.к. металлический ТЭН у таких нагревателей не касается воды, и, соответственно, не образуется накипь и ржавчина.

Комбинированный котел, электрический, паровой, промышленный

Если вам необходимо выбрать котел , с помощью которого вы планируете отапливать свой дом, то желательно оценить его характеристики, такие как цена, эффективность и удобство в обслуживании котлов в процессе эксплуатации . В настоящее время все большую популярность приобретают комбинированные котлы . Эти приборы могут использовать газ или электричество. В любом случае, прежде чем покупать газовое оборудование или новый электрокотел , желательно попытаться разобраться в его основных достоинствах и недостатках, а также принципах, по которым работает теплообменник котла .

Промышленный котел имеет мощность, достаточную для обогрева крупных производственных объектов. Для работы парового котла данного типа предусмотрено наличие специальной котельной закрытого типа, в которой осуществляется автоматическая или ручная подача топлива. Реабилитация в сауне тоже требует мощного агрегата. Обычный котел можно считать оптимальным для частного дома, площадь которого не слишком велика. Если сравнить два основных типа котлов , предназначенных для индивидуальных нужд, следует отметить, что каждый имеет как достоинства, так и недостатки.

Обычный газовый котел будет стоить дороже, но купив его, вы сможете сэкономить на топливе. Одним из его недостатков является то, что данный тип котла считается взрывоопасным, поэтому обслуживание котлов этого типа требует соблюдения определенных правил безопасности.

Электрокотел намного дешевле, его эксплуатация безопаснее. Одним из основных преимуществ является то, что для обслуживания котлов данной конструкции не требуется отдельного дымохода.Довольно выгодно использовать в качестве электрокотла для горячей воды . Но если он функционирует как основной котел , то за отопление придется платить во много раз больше, чем в случае использования газового агрегата.

В последнее время часто используются твердотопливные паровые котлы . Твердое топливо рассматривается как альтернатива электричеству и газу, цена на которые постоянно растет. К сожалению, этот метод не является экологически чистым. К тому же, по сравнению с обычным котлом , топливо не всегда доступно.

Одним из самых экологически чистых источников тепла в доме является солнечная энергия, которую можно накапливать в течение дня и расходовать ночью, когда температура самая низкая – таким образом можно заменить газовый прибор или электрический бойлер . Другой вариант – тепловой насос. Этот прибор можно использовать для обогрева, охлаждения или вентиляции.

Преимущества использования комбинированных котлов

В настоящее время популярность новых комбинированных котлов растет. Они могут работать как на газе, так и на электричестве.Главной особенностью котла является наличие двух типов теплообменников в разных корпусах и возможность автоматического переключения с одного вида топлива на другой.

Мы задаемся вопросом: «Выгодно ли использовать комбинированный котел в качестве отопительного прибора в собственном доме?». Ответ будет положительным. Этот тип котла экономичен и прост в эксплуатации. Среди его основных преимуществ:

  • Высокий КПД котла ;
  • Возможность компенсации отсутствия одного топлива подключением другого;
  • Небольшой размер, упрощающий процесс установки;
  • Возможность использования в качестве электрокотла для горячей воды .

Существует три основных типа комбинированных котлов , каждый из которых имеет свои особенности и преимущества:

  • Первый – электрические и газовые обогреватели работают синхронно;
  • Второй – основной – электронагреватель котла , газовая составляющая подключается в тех случаях, когда напряжение в сети слишком низкое;
  • Третий – работает на газе, электричество используется для первоначального обогрева системы.

К основным недостаткам комбинированного котла следует отнести достаточно высокую стоимость оборудования и необходимость подключения трехфазного электричества.При установке нового котла , желательно провести общее улучшение атмосферы в доме. Это требует качественного ремонта дома.

Основные принципы обслуживания котла

Для надежной и безопасной работы оборудования котла проходят периодическое техобслуживание.

На что следует обращать внимание при периодическом контроле состояния обычного котла ?

В первую очередь необходимо сделать следующее:

  • Сбросить все фильтры;
  • Проверить герметичность гидравлических соединений и газового тракта;
  • Осмотреть внешние поверхности и очистить котел теплообменник ;
  • Оценить исправность работы системы управления и регулирования котла ; ;
  • Убедитесь, что давление в расширительном баке соответствует указанному стандарту.

При осмотре электрокотла важны те же операции. Необходимо оценить состояние электрооборудования и теплообменника котла. Это необходимо для того, чтобы главный котел вашего дома работал надежно и обеспечивал необходимый уровень тепла и комфорта.

Новинка – индивидуальная ванна для канализации , вода в которой подогревается дровяным котлом. Обслуживание котла в этом случае не потребует больших усилий.

Сауна как эффективное средство оздоровления
n

Многие люди обязательно посещают сауны ради здоровья и релаксации. А удовлетворение качеством пара связано с тем, что котел используется в бане для поддержания должного уровня температуры. Истинные ценители этого популярного вида здоровья души и тела отдают предпочтение обычному котлу , который работает на дровах и способен воссоздать соответствующее настроение в сауне.

Но, как правило, такие заведения все чаще переходят на использование электрокотлов . Основным преимуществом такого перехода является то, что в этом случае КПД котла значительно увеличивается. К тому же новый котел будет намного удобнее в эксплуатации.

Главный котел такого заведения, как сауна, должен быть надежным и безопасным. Конечно, его не следует сравнивать с промышленным котлом , но он должен обладать мощностью, необходимой для расслабления и исцеления определенного количества людей. Мощность котла рассчитана из расчета 1 кВт / час. за 1 м3. Обслуживание котла становится намного удобнее.

Традиционный дровяной паровой котел будет намного привлекательнее в сауне, потому что он воссоздает неповторимую атмосферу для своих посетителей. Но все более распространенной становится установка комбинированных котлов, в которых в качестве основного источника энергии используется электричество. Экологичность электроэнергии должны обеспечивать новые способы ее производства, например, ветряные турбины.

Установка электрокотла в частном доме

Перед покупкой нового котла необходимо определиться с местом, где вы собираетесь его установить. Настенный электрокотел намного проще вписать в интерьер помещения. Большой промышленный котел требует специальной котельной. Таким же образом напольный агрегат бытового назначения можно установить в отдельном помещении. Но чаще всего местом установки нового котла является кухня.

Электрокотел обогреватель считается достаточно безопасным, поэтому его устанавливают даже в коридоре или гостиной. Популярной является двухконтурная конструкция, в которой используется электрокотел для горячей воды . Самым выгодным считается установка комбинированного котла . Поскольку он работает одновременно с двумя источниками энергии, КПД котла становится намного выше по сравнению с обычным котлом .

Среди новейших разработок, позволяющих сэкономить на отоплении, следует назвать тепловой насос .Это устройство работает при перепаде температур и используется совместно с основным котлом , который работает на нетрадиционном топливе. Тепловой насос воздух-воздух состоит из двух блоков. Один из них устанавливается на внешней стене дома, другой – внутри помещения.

Новый котел – гарантия комфорта

Экономичный котел , который планируется установить в частном доме или в загородном доме, поможет решить многие проблемы.Чтобы правильно рассчитать мощность, следует проконсультироваться со специалистом.

Какие требования к новому котлу индивидуального пользования?

На КПД главного котла вашего дома влияют разные факторы.

В первую очередь необходимо учитывать следующие характеристики отопительного оборудования:

  1. Соответствие типу топлива, которое собирается использовать пользователь;
  2. Безопасность котла и надежность его работы;
  3. Удобное обслуживание котлов выбранного вами типа.

В загородном доме иногда устанавливают паровой котел, работающий на дровах. Но благодаря электрокотлу всегда можно быстро обогреть помещение. Использовать электрокотел для горячей воды очень удобно. В связи с тем, что стоимость электроэнергии достаточно высока, оптимальным вариантом будет покупка комбинированного котла.

Существенным преимуществом котла является наличие двух теплообменников котла – на отопление и на горячую воду. Если качество газа в сети недостаточное, требуемую мощность системы может компенсировать электронагреватель котла.При установке электрического или газового оборудования в качестве основного котла можно использовать тепловой насос для дальнейшей экономии. Его можно отнести к обогревателям нового поколения.

Устанавливается мощный промышленный котел при наличии значительной производственной площади. Источником тепловой энергии для обогрева также может быть плавильная печь, работающая на твердом топливе или электричестве.

Электрические котлы / Электрические котлы центрального отопления

Электрические котлы – Электрические котлы центрального отопления – Выходы от 0.От 5 кВт до 45 кВт.

Электрические котлы – В настоящее время в Соединенном Королевстве более 2 миллионов домов не подключены к магистральной газовой сети, а также во многих старых домах есть ограничения по дымоходу или они внесены в список зданий, которые не позволяют использовать газовые или масляные котлы на объекте. В таких ситуациях электрический бойлер может быть идеальным решением для ваших потребностей в центральном отоплении. Некоторые из преимуществ электрических котлов центрального отопления заключаются в том, что они довольно маленькие и компактные, поэтому их часто можно разместить в кухонном шкафу или под лестницей и т. Д.Другое большое преимущество заключается в том, что не требуется дымохода, в отличие от масляного или газового котла, которому требуется дымоход для удаления продуктов сгорания, то есть дымовых газов. Таким образом, при использовании системы электрического котла отсутствует риск отравления CO2 из-за неисправной системы дымохода или котла. Это требование об отсутствии дымохода часто позволяет вам установить электрический котел центрального отопления в соответствующем месте, в соответствии с вашими требованиями, что часто не относится к газовым или масляным котлам с дымоходом.

Электрические котлы – какие они?

Электрические котлы могут быть установлены в квартирах или домах малых и средних размеров для производства горячей воды как для вашей системы отопления, так и для горячего водоснабжения (обычно через водонагреватель косвенного нагрева для ваших потребностей в горячей воде).Наиболее часто устанавливаемые котлы используют газ или масло для нагрева воды, электрический бойлер нагревает воду с помощью электрического элемента или нескольких элементов. Они являются популярным выбором для квартир и домов, где газ недоступен, а нефть либо непрактична, либо слишком дорога. Они имеют тенденцию быть ограниченными в отношении количества горячей воды для бытового потребления (ГВС), которое они могут произвести мгновенно, поэтому мы всегда рекомендуем использовать водонагреватель косвенного нагрева для горячей воды для бытового потребления, особенно если в доме установлена ​​ванна.Котлы меньшего размера, то есть мощностью от 0,5 кВт до 15 кВт, электрические котлы доступны с однофазным напряжением 240 В, после 15 кВт агрегатам требуется трехфазный источник питания. Их часто устанавливают в новых домах и квартирах, поскольку они дешевле. установить и поддерживать. Кроме того, без выбросов газа они рассматриваются многими как более экологически чистый выбор, поскольку электроэнергия поставляется из возобновляемых источников, таких как энергия ветра, солнца или приливов.

Преимущества электрических котлов

Экономичный

Может быть интегрирован с фотоэлектрическими панелями для дополнительной экономии энергии

Дешево купить, поскольку электрические котлы центрального отопления не имеют газового клапана, вентилятора, реле давления воздуха, печатных плат зажигания, проводов зажигания, электродов , или горелки, которые снижают стоимость

Не требуется ежегодное обслуживание

Нет ежегодного сертификата газовой безопасности в отношении сдаваемой в аренду недвижимости

Дешевле в установке

Установка электрического котла проще, чем газовый или масляный, и поэтому быстрее и дешевле Кроме того, поскольку отсутствуют отходящие газы, электрокотел не нуждается в трубах, дымоходе или дымоходе, поэтому установка котла обойдется вам дешевле.

Не требует внешней стены для установки котла

Высокая эффективность

Поскольку электрические котлы не нуждаются в сжигании топлива для выработки тепла, они не теряют энергию из-за отходящих газов или дымоходов. Во многих случаях это приводит к КПД 99% по сравнению с 89-95% для большинства газовых или масляных котлов

Тихий

Электрические котлы почти полностью бесшумны, так как внутри котла нет движущихся элементов

Легкие и компактные

В них отсутствуют отходящие газы, и, следовательно, любой дымоход / дымоход означает, что устройство намного более компактное и легкое, что дает вам больше гибкости в выборе места, где он установлен.Это делает их гораздо более универсальными с точки зрения того, где они могут быть размещены в собственности.

Легче в обслуживании

Не требуется ежегодный сертификат газовой безопасности домовладельца

В отличие от газовых и масляных котлов, в которые включено больше механики, электрические котлы не нуждаются в ежегодном обслуживании для поддержания их работоспособности

Saftey

Нет угрозы окиси углерода люди в пределах собственности

Детекторы CO не требуются

Абсолютно безопасно, когда котлы защищены RCD и MCB

Нет конденсатных труб для замерзания

Электрические котлы для центрального отопления

Наш ассортимент электрических котлов для центрального отопления полностью регулируются по тепловой мощности в соответствии с вашими требованиями.Например, нас часто просят электрический котел мощностью 24 кВт, эту тепловую мощность покрывает наш бойлер FHEL30, максимальная мощность которого составляет 30 кВт. Этот котел нагревается с шагом 5 кВт, что позволяет легко установить максимальную теплотворную способность котла: 5 кВт, 10 кВт, 15 кВт, 20 кВт, 25 кВт или максимум 30 кВт. Таким образом, для электрокотла мощностью 24кВт можно установить котел на 25кВт, что немного больше по тепловой мощности, на 1кВт. Дополнительная потенциальная мощность электрического бойлера 30 кВт всегда удобна, если в будущем вы захотите добавить в свою систему отопления дополнительные излучатели тепла.

Вот список подходящих электрических отопительных котлов для использования с конкретными потребностями в тепле –

  1. Электрический котел 10 кВт – для мощности электрического котла 10 кВт вы можете использовать наш котел «FHELN 15» из экономичного диапазона, это это самый дешевый вариант, но он имеет всего 3 ступени нагрева 5 кВт и может быть оснащен только стандартным параметром помещения или комнатным программатором. Мы рекомендуем наш электрический отопительный котел «FHEL15», так как он имеет больше ступеней нагрева – 6 с шагом 2,5 кВт, что приводит к лучшему согласованию тепловой нагрузки и, следовательно, к более высокой эффективности и лучшему управлению системой отопления.FHEL15 также может быть подключен к более сложным контроллерам, таким как гнездо или улей, которые позволяют удаленно управлять электрическим котлом центрального отопления с телефона, планшета или ПК. В конечном итоге оба этих варианта котла дадут вам электрический котел мощностью 10 кВт. Наш последний вариант – это наш FHEL14, который из-за своей низкой минимальной производительности (1 кВт) и опции модуляции с шагом нагрева 1,5 кВт может производить 10,5 кВт тепловой мощности. Этот электрический котел является наилучшим средством согласования нагрузки электрического центрального отопления и рекомендуется для низкоэнергетических и пассивных домов (низкая минимальная мощность).
  2. Электрический котел мощностью 12 кВт – для электрической мощности котла 12 кВт – вы можете использовать наш FHEL15, который даст тебе 12.5 кВт мощности, или наша модель FHEL14, которая даст вам 12 кВт тепловой мощности
  3. Электрический бойлер мощностью 4 кВт – для электрического котла мощностью 14,4 кВт – вы можете использовать FHEL15, который дает вам мощность 15 кВт.
  4. Электрокотел мощностью 18 кВт – для мощности электрического котла 18 кВт – вы можете использовать нашу модель FHEL23, которая может дать вам 17,5 кВт или 20 кВт тепловой мощности.
  5. Электрокотел мощностью 20 кВт – для мощности электрического котла 20 кВт – вы можете использовать нашу модель FHEL23, которая точно соответствует мощности 20 кВт.
  6. Электрический бойлер на 24 кВт – для электрического котла на 24 кВт – вы можете использовать наш FHEL30, который даст вам 25 кВт тепловой мощности.
  7. Электрокотел 30 кВт – для электрокотла 30 кВт используйте наш FHEL30, который точно соответствует мощности.
  8. Электрический котел мощностью 36 кВт – для электрического котла мощностью 36 кВт используйте наш FHEL45, это даст мощность 35 кВт или 40 кВт.

Электрический котел центрального отопления Таблица готовых расчетов

Точная площадь нагрева в основном зависит от значения U для вашего здания – в качестве основного ориентира значение U представляет собой измерение потерь тепла здания через строительный материал в результате процессов теплопроводности, конвекция и излучение.Это значение выражается как скорость в ваттах [Вт]), с которой тепло передается через 1 квадратный метр [м²] поверхности материала здания при разнице температур в 1ºC между внутренней и внешней средой.
Примером этого является –
Пустотелая стена из кирпича и блоков с изоляцией из минеральной ваты, дающая толщину стены 312 мм, имеет коэффициент коэффициента теплопередачи 0,3 Вт / м, на котором основана эта таблица быстрого выбора. Если у вас есть недвижимость, построенная в конце 1990-х годов, вы можете смело пользоваться этой готовой таблицей расчетов.
Однако до конца 1990-х годов большая часть полых стен оставалась неизолированной, и, таким образом, незаполненная полая стена может иметь коэффициент теплопередачи от 1,6 Вт / м2 до 0,6 Вт / м2, в зависимости от того, когда она была построена.
Если у вас есть сомнения, проконсультируйтесь с нами, и мы пришлем ссылку на программу расчета теплопотерь.

Мощность котла Площадь обогрева с H = 2,7 м и значением U = 0,3
4,5 кВт ~ 55 м2
7.5 кВт ~ 85 м2
9 кВт ~ 110 м2
13,5 кВт ~ 165 м2
15 кВт ~ 180 м2
22,5 м2
24 кВт ~ 300 м2

Если у вас есть недвижимость, построенная до конца 1900-х годов или имеющая конструкцию, отличную от вышеупомянутой, или вы просто хотите получить более точную цифру, используйте следующие калькулятор теплопотери, введите все данные о вашей собственности в этот удобный онлайн-калькулятор теплопотерь, добавьте в него все свои комнаты / коридоры / кухню и т. д., и вы получите общую тепловую нагрузку, необходимую для обогрева вашего дома.

Калькулятор тепловых потерь находится здесь

Электрические котлы – вещи, которые необходимо учитывать и знать

Самая большая и самая важная проблема с электрическими котлами – это не сами котлы, а мощность, необходимая им для работы

Во-первых, вам нужно to – В чем разница между однофазным и трехфазным электроснабжением?

Оба источника электричества, разница в мощности. Однофазный источник питания меньше трехфазного, что означает, что вы не можете использовать столько энергии.Типичному дому потребуется однофазное питание, в то время как более крупному дому, многоквартирным домам или коммерческим зданиям потребуется трехфазное питание.

Чтобы узнать, какое питание есть у собственности, взгляните на предохранитель на сервисной головке. Однофазный имеет один предохранитель на 100 А (хотя в некоторых более старых зданиях это может быть предохранитель на 60 А, но это довольно редко), а трехфазный источник питания имеет три предохранителя на 100 А.

Таким образом, дом в Великобритании обычно имеет предохранитель на 100 А, это означает, что все бытовые электроприборы при одновременном использовании не должны потреблять более 100 А, в противном случае предохранитель может перегореть.

Ниже приведена диаграмма, показывающая электрические параметры обычно используемых бытовых приборов –

Первые электрические души – они могут иметь некоторые высокие нагрузки

Стандартная мощность душа в ваттах (кВт) Максимальная нагрузка от источника (А)

6 кВт 26

9 кВт 39,13

9,5 кВт 41.3

10,5 кВт 45,65

11,0 кВт 47,82

Стандартные устройства с электропитанием, такие как ноутбуки, зарядные устройства для мобильных телефонов, телевизоры (42 ″ HD), принтеры, радио и т. Д., Потребляют только около 0,5 А. проблема, связанная с вашими электрическими нагрузками, но следующий список приборов и ампер, которые они могут потреблять от однофазного источника питания, будет иметь –

Бытовые электроприборы Использованные амперы
Чайник 13
Радиатор (электрический) 8.5
Фен 10
Стиральная машина 10
Тостер 9
10345 Сушильная машина 11 Посудомоечная машина 11 Посудомоечная машина 12,5
Микроволновая печь 4,5
Пылесос 9
Радиатор (масляный) 13


это имеет значение? Что ж, это имеет значение, потому что, чем больше размер электрокотла, тем больше вам нужно усилителей для питания котла.Как правило, вы обнаружите, что в стандартном однофазном питании на 100 ампер – 240 вольт самый большой котел, который вы можете использовать, – это бойлер на 10 кВт (теперь бойлер на 15 кВт – см. Обновление ниже красным) – почему? потому что этот котел потребляет 45,5 А, что приближается к половине мощности питания стандартной британской собственности, даже если учесть фактор разнообразия (который с точки зрения непрофессионала означает, что не все электроприборы будут включены одновременно), вы Начинают, возможно, превышать ваши запасы и срабатывать предохранители и т.

Теперь мы создаем новую серию электрических котлов для центрального отопления и / или горячего водоснабжения, обозначенную как «FHEL», которая теперь может использовать то, что мы называем «измерителем максимального тока» – это, по сути, размыкающее реле (ограничение тока). Реле контролирует и регулирует электрическое напряжение во всем доме или квартире и в случае превышения допустимых значений электрического тока снижает потребляемую мощность электрокотла. Все это происходит автоматически, без какого-либо вмешательства человека.Эта система будет работать не только с нашими однофазными электрическими котлами на 240 В, но и с нашими трехфазными котлами на 400 Вольт. Теперь это означает, что вы можете использовать нашу модель электрического бойлера мощностью 15 кВт в доме или квартире со стандартным напряжением 240 вольт, однофазным, не беспокоясь и не беспокоясь о том, что устройство отключит главный электрический щит.

Для получения полной информации об этом измерителе максимального тока, пожалуйста, загрузите следующие технические данные / инструкции.

Монитор максимального тока – Инструкции – для электрических котлов центрального отопления от Flexiheat UK

Какие у меня другие варианты? Что ж, лучшим решением было бы модернизировать ваше электроснабжение до трехфазного – возможно ли это / сколько это стоит? Я не знаю, мы просто поставляем котлы – пожалуйста, свяжитесь с UK Power Network, ответственным за это здесь

Или другой вариант может заключаться в том, чтобы получить второй источник питания на 100 А в вашу собственность – Опять же, свяжитесь с UK Power Network по телефону ссылка выше – этот вариант вполне может сработать дешевле, чем трехфазное подключение к вашей собственности, но опять же, не связывайтесь с нами по этому поводу, мы просто поставляем электрические котлы, и это не входит в наши обязанности.

Электрические котлы центрального отопления – особенности и преимущества

Весь наш ассортимент электрических котлов центрального отопления «FHEL» имеет следующие преимущества: –

  • Возможность производства горячей воды для бытового потребления через внешний водонагреватель / водонагреватель косвенного действия и 3-ходовой клапан
  • Встроенный энергосберегающий насос отопительный насос, соответствующий ErP
  • Функция антиблокировки насоса – регулярное вращение насоса (один раз в 24 часа) предотвращает возможное засорение насоса во время длительного простоя котла
  • Очень тихая работа благодаря выбранным переключающим реле
  • Система защиты от замерзания – обеспечивает защиту этих электрических котлов от замерзания и любых возможных повреждений.
  • Возможность контроля максимального потребляемого тока для предотвращения перегрузки платы потребителей в здании / собственности – эта система автоматически снижает входную мощность электрического котла – гарантируя, что ваш главный предохранитель не сработает.
  • Функция плавного пуска – обеспечивает постепенный нагрев системы отопления, которая, таким образом, защищена от резкого повышения температуры в системе центрального отопления, которое может вызывать шум из-за расширения труб.
  • Сбалансированная рабочая нагрузка нагревательных элементов – микропроцессорный контроллер измеряет время работы отдельных нагревательных элементов и включает их таким образом, чтобы обеспечить термически сбалансированную нагрузку котла и равномерную рабочую нагрузку нагревательных элементов, что продлевает их срок службы .
  • Каждый котел проходит испытания – на герметичность водяного контура, а также настраивается и проверяется функция регулирующих и предохранительных компонентов, прежде чем он покинет завод.

Стандартный ассортимент электрических котлов центрального отопления

Электрический котел центрального отопления от Flexiheat UK – Стандартная серия – от 2,5 кВт до 45 кВт Диапазон мощности – Возможность каскадного подключения для увеличения мощности

Электрические котлы центрального отопления стандартной серии -Стандартный диапазон доступен в 7.Модели мощностью 5 кВт, 15 кВт, 22,5 кВт, 30 кВт, 37,5 кВт и 45 кВт. Диапазон мощности этого электрического котла центрального отопления составляет от 2,5 до 45 кВт тепловой мощности. Эти электрические котлы центрального отопления работают до максимальной температуры 80 ° C и минимального давления 0,5 бар до максимального давления 3 бар. Имеют следующие преимущества:

  • Плавная регулировка (мощность котла) с малым шагом 2,5 кВт для электрические котлы до 30 кВт и 5 кВт для электрических котлов от 30 кВт до 45 кВт
  • Возможность подключения котлов к термостату или контроллеру OpenTherm + e.грамм. контроллер гнезда и т. д. (управляйте своим электрическим котлом на ходу, с вашего телефона)
  • Опция компенсированного погодного контроля для котла – то есть управление / выход в зависимости от температуры в помещении или на улице (отличная функция экономии энергии)
  • Возможность подключения до 32 котлов в интеллектуальной каскадной конфигурации котла для увеличения тепловой мощности или мощности
  • Мощность до 15 кВт при использовании источника питания 240 В / 1 фаза – и до 45 кВт при использовании источника питания 400 В / 3 фазы электроснабжение (до 1440 кВт при использовании в каскадной конфигурации электрокотлов)
  • Все эти электрические котлы центрального отопления мощностью до 23 кВт имеют встроенный расширительный бак на 7 литров, после этого размера электрические котлы должны использовать внешний установленный расширительный бак в зависимости от объема и температуры системы .
  • Возможность дистанционного управления котлом с помощью SMS-сообщений при наличии модуля SMS.
  • Возможность контроля максимального потребляемого тока для предотвращения перегрузки платы потребителя в здании / собственности – эта система автоматически снижает входную мощность электрического котла – Убедитесь, что главный предохранитель не перегорел.

Для номинального тока этих электрических котлов обратите внимание на следующее: – Меньшие электрические котлы центрального отопления мощностью до 15 кВт могут быть подключены либо к трехфазному источнику питания / 400 В, либо к однофазному источнику питания 240 В. На этих устройствах вы увидите два набора цифр для максимального номинального тока – первое число «3 x 12», например, на модели FHEL8, это 3-фазный ток – следовательно, 3 фазы по 12 ампер на каждой фазе.Вторая цифра в скобках (1 × 36) – это однофазный ток, следовательно, однофазный / 240 В, тяговый максимум 36 А для котла FHEL8. То же самое относится к показателям главного выключателя для котлов – первая цифра является если вы используете трехфазный источник питания для подключения котла, и цифра в скобках, то есть (число здесь), является размером, который требуется, если вы используете однофазное питание для подключения котла.

Электрические котлы центрального отопления – Стандартная серия от Flexiheat UK

Стандартная серия – Электрические котлы центрального отопления – Технические характеристики

Электрические котлы центрального отопления – Стандартная серия – Технические данные – Flexiheat UK

Электрические котлы – с сенсорным дисплеем

Электрические Системные котлы Flexiheat UK с сенсорным дисплеем – лучший электрический котел на рынке Великобритании, с лучшим согласованием тепловой нагрузки среди всех электрических котлов центрального отопления на рынке.Доступны мощности от 0,5 кВт до 13,5 кВт.

Следующая опция в ассортименте электрических котлов центрального отопления Flexiheat UK – серия электрических котлов центрального отопления с сенсорным экраном. Эта серия электрических котлов центрального отопления доступна в трех размерах – электрический бойлер мощностью 4,5 кВт. , обозначенный FHEL5, электрический котел мощностью 9 кВт, обозначенный FHEL9, и самый большой блок, представляющий собой электрический бойлер мощностью 13,5 кВт, который обозначен как FHEL14. Весь этот диапазон подходит для однофазного питания – 240 В или может также быть подключенным от трехфазного источника питания -400 В.Электрокотлы этой серии обладают всеми характеристиками стандартной серии с некоторыми заметными улучшениями, а именно: –

  1. Простое и интуитивно понятное управление котлом благодаря хорошо расположенному сенсорному дисплею
  2. Плавное регулирование с малой выходной мощностью. на 500 Вт (0,5 кВт) для модели FHEL5, на 1000 Вт (1 кВт) для модели FHEL9 и на 1500 Вт (1,5 кВт) для модели FHEL14. Эти более низкие выходные мощности обеспечивают надлежащее соответствие требованиям тепловой нагрузки.и обеспечивает еще большую эффективность нагрева в системе электрического бойлера влажного центрального отопления.
  3. Минимальная мощность электрокотлов составляет 500 Вт (0,5 кВт) для FHEL5, 1000 Вт (1 кВт) для FHEL9 и 1500 Вт (1,5 кВт) для моделей FHEL14, что у всех помогает повысить эффективность системы котла центрального отопления .
  4. Из-за низкой минимальной производительности и возможности модуляции эти котлы рекомендуются для домов с низким энергопотреблением и пассивных домов (здания со сверхнизким энергопотреблением).
  5. Модульное цифровое управление обеспечивает оптимальную работу электрического котла, оптимизируя электрическую энергию. потребление при номинальной тепловой мощности электрокотла.

Пожалуйста, обратите внимание на номинальный ток этих электрических котлов: эти небольшие электрические котлы центрального отопления мощностью до 13,5 кВт могут быть подключены либо к трехфазному источнику питания / 400 В, либо к однофазному источнику питания 240 В – таким образом на этих устройствах вы увидите два набора цифр для максимального номинального тока – первая цифра «8», например, на модели FHEL5, это 3-фазный ток – следовательно, 3 фазы, по 8 ампер на каждой фазе. Вторая цифра в скобках (21) – это однофазный ток, следовательно, однофазный / 240 Вольт, максимальный ток 24 А для бойлера FHEL5.То же самое относится и к показателям главного выключателя для котлов – первая цифра означает, что вы используете трехфазное питание для подключения котла, а цифра в скобках, то есть (цифра здесь) – это размер, требуемый, если вы используете одну фазу подача на электропроводку котла.

Электрические котлы для центрального отопления – Серия сенсорных экранов «FHEL» от Flexiheat UK

Серия сенсорных экранов – Электрические котлы центрального отопления – Технические характеристики

Электрокотлы для отопления и / или горячей воды – Серия сенсорных экранов FHEL от Flexiheat UK

Экономическая серия электрических котлов центрального отопления

Электрокотлы для отопления от Flexiheat UK – экономический диапазон – 2.От 5 кВт до 15 кВт – Только стандартные термостаты – Нет возможности «Openthem +» для контроллеров или термостатов

И последнее, но не менее важное, это наша экономичная серия электрических котлов, эта серия состоит только из двух котлов. Первый – это электрический бойлер мощностью 7,5 кВт. Модель с выходной мощностью, подходящая для однофазного источника питания 240 В и обозначенная FHELN8, а самым большим агрегатом является электрический бойлер мощностью 15 кВт, обозначенный как FHELN15 – эта модель может поставляться только с трехфазным напряжением 400 напряжение питания.Эти электрические бойлеры для отопления и / или горячей воды через цилиндр лишены некоторых функций стандартной серии или серии с сенсорным экраном, поскольку они не могут использовать на них контроллер opentherm plus (то есть не оптимизированный или компенсированный контроль погоды), но они могут использовать стандартный комнатный термостат, и у вас есть возможность регулировать температуру на выходе с помощью сигнала 0–10 вольт. Их главным преимуществом является низкая стоимость приобретения или цена, и эти агрегаты дополняют наш ассортимент электрических котлов, предлагая продукт, который по-прежнему очень хорошо построен и надежен, но по более низкой цене.Как и в остальной линейке, они также могут производить горячую воду для бытового потребления через водонагреватель или водонагреватель. Эти котлы имеют:

  • Встроенный энергосберегающий насос, соответствующий ErP насос отопления
  • Возможность производства горячей воды для бытового потребления с помощью внешнего водонагревателя / водонагревателя косвенного действия и 3-ходового клапана
  • Очень тихая работа благодаря выбранным переключающим реле
  • Плавное регулирование (мощность котла) с шагом 2,5 кВт для электрокотла 7,5 кВт и ступенями 5 кВт для электрокотла 15 кВт.
  • Минимальная мощность этих электрических котлов центрального отопления составляет 2,5 кВт для модели 7,5 кВт и 5 кВт для модели 15 кВт.
  • Они имеют простой в эксплуатации двузначный светодиодный дисплей.
  • Возможность регулирования выходной температуры котла с помощью 0 – Сигнал 10 В
  • Возможность контроля максимального потребляемого тока для предотвращения перегрузки платы потребителей в здании / собственности – эта система автоматически снижает входную мощность электрического котла, гарантируя, что ваш главный предохранитель не сработает.
  • Опять же, это электрические котлы со встроенным расширительным баком на 7 литров.

Пожалуйста, обратите внимание на следующие данные для номинального тока этих электрических котлов. трехфазный источник питания на 400 вольт или однофазный источник питания на 240 вольт – таким образом, на этих устройствах вы увидите два набора цифр для максимального номинального тока – первое число «11», например, на модели FHELN8, означает трехфазный ток. – Таким образом, 3 фазы по 11 А на каждую фазу.Вторая цифра в скобках (33) – это однофазный ток, поэтому для котла FHELN8 однофазный / 240 Вольт, потребляющий максимум 33 А. Отличие этого диапазона заключается в том, что модель экономичного электрического котла мощностью 15 кВт может использоваться только на 3 фаза электрическая. То же самое относится и к показателям главного выключателя для котлов – первая цифра означает, если вы используете трехфазное питание для подключения котла, а цифра в скобках, то есть (цифра здесь) – это размер, требуемый, если вы используете однофазное питание для подключения котла.

Более дешевый электрический бойлер – Экономическая серия – от Flexiheat UK – такое же качество, но по более низкой цене

Экономичный / недорогой электрический котел Технические характеристики

Экономичный электрический котел – отличный продукт по очень низкой цене или стоимость – Flexiheat UK

Загрузите брошюру Flexiheat для электрических котлов Линия «FHEL»

Загрузите электрические котлы центрального отопления Flexiheat – Установка и руководство по эксплуатации – Котлы FHEL

Электрические котлы для горячей воды и центрального отопления

Используя свой Электрический бойлер центрального отопления в сочетании с емкостным водонагревателем или баком для горячей воды для бытового потребления, вы можете подавать большое количество горячей воды для купания, будь то душ или наполнение ванны и мытье посуды.

Эта система горячего водоснабжения гарантирует, что электрический котел центрального отопления не только нагревает вашу влажную систему центрального электрического отопления, будь то радиаторы, подпольные системы или их смесь, а также водонагреватель через внутренний нагревательный змеевик водонагревателя.

Вы можете подключить бойлер к водонагревателю косвенного нагрева, который также может иметь погружной нагреватель с электрическим приводом в качестве резервного источника питания или использовать более дешевую внепиковую электроэнергию для нагрева горячей воды для бытового потребления. ночь.

Схема, показывающая, как электрический котел центрального отопления подключается к резервуару для горячей воды или резервуару для горячей воды

Использование вашего электрического котла центрального отопления в сочетании с солнечным нагревом воды

Электрический котел может использоваться как “ резервный »или« дополнительный »водонагреватель для солнечной системы водяного отопления. Котел можно использовать для нагрева горячей воды для бытового потребления, которая хранится в накопителе горячей воды, когда не хватает солнечной энергии для достижения желаемой температуры, которая обычно составляет 60 градусов по Цельсию для накопленной горячей воды.Это достигается за счет использования трехходового клапана и статора цилиндра.

Электрический котел можно использовать для «дозаправки» солнечной системы водяного отопления.

Часто задаваемые вопросы

Дорогие ли электрические котлы центрального отопления в эксплуатации?

Текущий тариф на электроэнергию за кВтч (киловатт-час) в настоящее время составляет 12,376 пенсов по состоянию на 11 августа 2019 года для среднего потребителя в Великобритании. Среднее количество кВтч, используемое для отопления для малообеспеченных потребителей, которые обычно следует рассматривать как квартиры или дома среднего размера с низкой загрузкой, составляет около 8000 кВтч в год, т.е. около 990 фунтов стерлингов в год.

Для средних пользователей, которые должны рассматриваться как типичный полуфабрикат с 3 спальнями с родителями и 2 детьми, проживающими там, этот показатель составляет 12500 кВт / ч в год, что дает цифру в 1547 фунтов стерлингов в год

Наконец, тяжелый пользователей, что было бы более крупной собственностью, например дом с 4 спальнями, родители и 3 подростка / молодых людей, то показатель потребления составляет 18,00 кВтч в год, в результате чего годовые затраты составляют 2228 фунтов стерлингов.

NB Все цены указаны без НДС

Конечно, если вы производите собственное электричество с помощью солнечных фотоэлектрических панелей, ветряных турбин или даже водяных турбин, то эти затраты могут быть значительно сокращены, а также дополнительные экологические преимущества не добавляя CO2 в окружающую среду

Могут ли электрические котлы нагревать радиаторы?

Да, конечно, можно. Электрический котел следует рассматривать как стандартный газовый или масляный котел, с той лишь разницей, что при питании от электричества они работают точно так же.

Сколько стоит установка электрокотла?

Это должно быть дешевле, чем установка газового котла, так как нет дымохода / дымохода для установки, так как электрический котел не имеет этого требования. И определенно дешевле, чем установка масляного котла, так как не требуется масляный бак, а также проблема с дымоходом. Любой грамотный сантехник, который в наши дни часто имеет квалификацию электромонтажных работ, легко сможет установить котел. Если они не имеют квалификации в области электромонтажных работ, то совместно с электриком.

Есть ли у вас центральное электрическое отопление?

Да, электрическое центральное отопление в этом смысле такое же, как обычная влажная система центрального отопления, но с электрическим котлом в качестве источника энергии, а не с газовым или масляным котлом

Электрический котел центрального отопления какого размера мне нужен?

Первая часть выбора правильного электрического котла центрального отопления – это нагрузка центрального отопления или потребность в киловаттах. Вы можете сделать это несколькими способами –

1.Проконсультируйтесь с сантехником или инженером по отоплению –

Хороший квалифицированный сантехник сможет произвести расчет тепловых потерь, но, вероятно, не будет иметь страхового возмещения по проекту (что означает, что у них есть страховой полис, который можно требовать, если Система, которую они проектируют / рекомендуют, не работает так, как указано.

Если вам нужна «правильная работа», как они говорят, вам необходимо проконсультироваться с консультантом CIBSE по отоплению, который выполнит все расчеты потерь тепла и т. д. –

Найдите систему отопления CIBSE консультант здесь

Но они, вероятно, будут взимать с вас 100-150 фунтов стерлингов за час проектирования – вероятно, минимум 300 фунтов стерлингов – но у них есть страховое возмещение – поэтому, если система отопления не работает / или не будет достаточно адекватной, вы получите компенсацию .

2. Ничего не стоит, но ваш метод времени –

Или вы можете рассчитать нагрузку самостоятельно, используя следующий веб-сайт – приложение для расчета теплопотерь, оно покажет вам тепловую нагрузку для каждой комнаты, введите номера, информацию о вашей собственности, сложите их все – и вы получите общую тепловую нагрузку, необходимую для обогрева вашего дома или квартиры.

Калькулятор тепловой нагрузки находится здесь

Этот калькулятор тепловых потерь очень хорош и точен, если введенная информация верна, я почти уверен, что это (или очень похоже) то, что сантехники и консультанты по отоплению используют ежедневно для выполнения Расчет теплопотерь в наши дни

3.И последнее, но не менее важное: «Практическое правило», мы не рекомендуем использовать их вообще, поскольку они делают множество предположений и могут быть очень опасными! но здесь мы идем – и используйте на свой страх и риск

Для систем влажного теплого пола используйте 100 Вт на м2 для бетонных полов, а для подвесных деревянных полов используйте 70 Вт на м2

Для систем радиаторного отопления используйте в среднем 1,5 кВт мощности на каждый радиатор. Таким образом, если система центрального отопления имеет 10 рад – 10 x 1,5 кВт = 15 кВт тепловой мощности требуется

Один киловатт тепла потребуется для отопления каждых 10 квадратных метров вашей собственности.Таким образом, для отопления дома площадью 50 квадратных метров вам понадобится электрический бойлер мощностью 5 кВт

Мы действительно не рекомендуем использовать эти практические методы, используйте по крайней мере пункт 2, на наш взгляд, эти калькуляторы теплопотерь очень хороши. точны в наши дни, если введенная информация верна

Стандарты безопасности и производства

Все наши электрические котлы центрального отопления / электрические котлы были протестированы в соответствии с Директивами 2006/95 / EC (Директива по низковольтному оборудованию, LVD) и 2004/108 / EC (Директива по электромагнитной совместимости, EMC) и полностью соответствуют этим правилам.

Эти электрические котлы также соответствуют следующим нормам и правилам:
• EN 50110-1: 2003 – обращение и работа с электрическими установками
• EN 55014: 2001 – электромагнитная совместимость – условия для бытовых устройств, электрических устройств и т. П. приборы
• EN 60 335-1 + ed.2: 2003 – электрические бытовые приборы
• EN 60 335-1 + ed.2 zm.A1: 2005 – электрические бытовые приборы
• EN 61000-3-2 ed.3: 2006 – Электромагнитная совместимость (EMC) – ограничение на излучение гармонических токов
• EN 61000-3-3: 1997 – электромагнитная совместимость (EMC) – Закон об ограничении колебаний напряжения и мерцания низковольтной разделительной сети

Электрические котлы в каскадном формате, опция

Электроника котла позволяет объединить до 32 котлов в один интеллектуальный каскад, который модулирует производительность в диапазоне от минимальной мощности первого котла до общей максимальной мощности всех котлов. инед.Взаимосвязь главного и подчиненного котлов возможна только через систему интеллектуальных модулей, то есть один и тот же интерфейс должен использоваться как для главного, так и для подчиненного котла. Таким образом, наибольшая мощность, которую мы можем сделать, – это котлы 32 x 45 кВт. , что равняется 1440 кВт выходной мощности электрокотла.

Электрокотлы
для продажи в Великобритании и Ирландии

Таким образом, если вам нужна электрическая система котлов или электрическая система котлов (мы также слышим, что их называют электрическим проточным котлом или даже электрическим водогрейным котлом ), то мы в Flexiheat UK – люди, с которыми можно поговорить.Мы думаем, что у нас есть лучший ассортимент электрических котлов центрального отопления в Великобритании и Ирландии как для электрического нагрева системы влажного отопления, так и для удовлетворения ваших потребностей в горячей воде с помощью водонагревателя. Если вам потребуется дополнительная помощь или информация о наших электрических котлах / Электрические котлы центрального отопления , пожалуйста, не стесняйтесь обращаться в наш отдел продаж по телефону 01202 822221 или щелкните здесь, чтобы получить контактную форму электронной почты

Электрические котлы от 4 кВт до 24 кВт От 649 €

Обновления от 1 ноября 2020 г.

Статья 1 – Преамбула

Настоящие общие условия продажи регулируют договорные отношения между:
– Компанией Lowtech, SAS с капиталом 10 000 евро, зарегистрированный офис которой находится по адресу: 7 rue des Corroyeurs 67200 STRASBOURG (Франция), зарегистрированной в Торговом реестре и компаниях. Страсбурга (ФРАНЦИЯ) под номером «888 618 550 00014», далее именуемого «Продавец»
И:
Любое физическое или юридическое лицо, именуемое в дальнейшем «Покупатель», размещающее заказ на сайте www.thermogroup.com, далее именуемый «веб-сайт».
Настоящие условия и положения выражают все обязательства сторон. Считается, что покупатель принимает их без оговорок.
Продавец и покупатель соглашаются, что настоящие общие условия регулируют исключительно их отношения. Продавец оставляет за собой право изменять свои общие условия в любое время. Однако применимая версия Общих положений и условий – это та, которая находится в сети на сайте на момент размещения заказа покупателем.
Они будут применимы, как только будут размещены в сети.
Если условие продажи не выполнено, будет считаться, что оно регулируется обычаями, действующими в секторе дистанционных продаж, компании которого базируются во Франции.

Статья 2 – Цель

Целью настоящих условий является определение прав и обязанностей сторон в связи с онлайн-продажей товаров, предлагаемых продавцом покупателю.

Артикул 3 – Приказ

Покупатель размещает свой заказ онлайн на веб-сайте, из онлайн-каталога и используя форму, которая появляется на нем.
Для подтверждения заказа покупатель должен принять настоящие общие условия, указать адрес доставки и, наконец, подтвердить способ оплаты.
Для всех заказов стоит принимать цены и описания продуктов, имеющихся в наличии для продажи. Любые споры по этому вопросу будут рассматриваться в контексте возможного обмена и гарантий, указанных ниже.
В определенных случаях, таких как неуплата, неправильный адрес или другая проблема на счете покупателя, продавец оставляет за собой право заблокировать заказ покупателя до тех пор, пока проблема не будет решена.
В случае недоступности заказанного Товара покупатель будет проинформирован по электронной почте.
Будет произведена отмена заказа этого Продукта и его возможное возмещение, при этом остальная часть заказа останется неизменной и окончательной.
По любым вопросам, связанным с обработкой заказа, покупатель должен отправить электронное письмо в форме запроса на контакт.

Статья 4 – Подтверждение заказа

Информация о контракте будет подтверждена по электронной почте после размещения заказа.

Статья 5 – Подтверждение сделки

Компьютеризированные записи, хранящиеся в компьютерных системах поставщика при разумных условиях безопасности, должны рассматриваться как свидетельство связи, заказов и платежей между сторонами. Архивирование заказов на поставку и счетов-фактур осуществляется на надежном и долговечном носителе, который может быть представлен в качестве доказательства. .

Статья 6 – Информация о продукте

Настоящие общие условия регулируют товары, которые размещены на веб-сайте продавца и указаны как проданные и отправленные продавцом.Они предлагаются в пределах имеющихся запасов.
Продукты описаны и представлены с максимально возможной точностью. Однако, если в этой презентации могли произойти ошибки или упущения, ответственность продавца не может быть понесена.
Фотографии товаров не являются договорными.

Артикул 7 – Цена

Продавец оставляет за собой право изменять свои цены в любое время, но обязуется применять действующие ставки, указанные на момент заказа, в зависимости от наличия на этой дате.
Цены указаны в евро. Они не учитывают стоимость доставки, выставленную дополнительно в соответствии с местонахождением получателя и указанную до подтверждения заказа. Цены включают налоги, действующие на день доставки. заказ, и любые изменения будут автоматически отражены в цене продуктов в интернет-магазине. Оплата полной цены должна быть произведена во время заказа. Покупатель признает, что окончательная проверка его заказа осуществляется при соблюдении условия онлайн-оплата суммы заказа в случае оплаты кредитной картой или при условии банковского перевода на банковский счет продавца Соответствующая сумме заказа в случае варианта оплаты банковским переводом.В случае оплаты при получении товара, заказ будет окончательным только после получения его покупателем. Ни в коем случае уплаченные суммы не могут рассматриваться как залог или рассрочка.
Продавец оставляет за собой право отменить продажу в случае ошибки, которая привела к отображению мизерной цены на веб-сайте. После этого товар возвращается покупателю.
Если один или несколько налогов или сборов, в частности экологических налогов, должны были быть введены или изменены в большую или меньшую сторону, это изменение может быть перенесено на продажную цену продуктов.

Статья 8 – Способ оплаты

Для оплаты заказа покупатель имеет по своему выбору:
– оплата кредитной картой: в этом случае ваш заказ будет подтвержден только после получения оплаты
– оплата банковским переводом: в этом случае ваш заказ будет подтверждается только после получения перевода,

Покупатель гарантирует продавцу, что у него есть необходимые полномочия для использования выбранного им метода оплаты при подтверждении заказа. Продавец оставляет за собой право приостановить любое управление заказом и любое доставка в случае отказа в авторизации платежа кредитной картой от официально аккредитованных органов или в случае неуплаты.В частности, продавец оставляет за собой право отказать в доставке или выполнить заказ от покупателя, который не оплатил полностью или частично за предыдущий заказ или с которым ведется спор по оплате.

Статья 9 – Доступность продукции

За исключением форс-мажорных обстоятельств или периодов закрытия интернет-магазина, о которых будет четко объявлено на главной странице сайта, сроки доставки будут, в пределах имеющихся запасов, указанными ниже.Время отгрузки отсчитывается с момента принятия оплаты заказа соответствующими банковскими центрами.
Срок доставки составляет максимум 3 рабочих дня со дня подтверждения оплаты заказа центром банковских платежей продавца для метрополии Франции. Для других стран этот срок оговаривается на веб-сайте в процессе покупки.
В случае несоблюдения договорных сроков Покупатель может разрешить договор заказным письмом с подтверждением получения, после того, как продавец проинструктировал продавца осуществить поставку в течение разумного дополнительного времени.Тем не менее, Покупатель также может немедленно расторгнуть договор, если указанные выше даты или крайние сроки являются для него существенным условием договора купли-продажи. В этом случае, когда договор заключен, Продавец обязан возместить Покупателю все расходы. суммы, уплаченные в отношении заказа, самое позднее в течение 14 дней с даты расторжения контракта покупателем. ‘Покупатель.
В случае недоступности заказанного товара Покупатель будет проинформирован в кратчайшие сроки и сможет отменить свой заказ.У покупателя будет выбор
: запросить возврат уплаченных сумм в течение 30 дней после их оплаты или обмен продукта.

Статья 10 – Условия поставки

Поставка осуществляется только после подтверждения оплаты банком продавца.
Заказанные товары доставляются независимым перевозчиком по исключительной инициативе продавца.
Товар доставляется по адресу, указанному покупателем в бланке заказа, покупатель должен убедиться в его правильности.Любая посылка, возвращенная продавцу из-за неправильного или неполного адреса доставки, будет перенаправлена ​​за счет покупателя.
Покупатель может по своему запросу получить счет, отправленный на адрес выставления счета, а не на адрес доставки, подтверждая вариант, указанный в форме заказа.
Если покупатель отсутствует в день доставки, доставщик оставит уведомление о прохождении в почтовом ящике, которое позволит забрать посылку в месте и в указанное время, т.е. 7 дней.При отсутствии отзыва по каждому покупателю в течение этого 7-дневного периода, заказ возвращается продавцу.
Во время доставки покупатель может отказаться от получения товара в присутствии доставщика.
Если в момент доставки оригинальная упаковка повреждена, разорвана, покупатель должен затем проверить состояние товаров. Если они были повреждены, покупатель должен в обязательном порядке составить акт о повреждении при наличии доставки человек.
Покупатель должен указать в этом сертификате свои написанные от руки оговорки, сопровождаемые его подписью, указывающей на любые отклонения, касающиеся поставки (повреждение, отсутствие продукта по отношению к накладной, поврежденная упаковка, сломанные продукты и т. Д.).
Такая проверка считается состоявшейся, когда покупатель или уполномоченное им лицо подписали накладную.
Затем покупатель должен подтвердить по электронной почте или по телефону свои оговорки с продавцом не позднее, чем в течение одного рабочего дня с момента получения товара (ов).
Если товары необходимо вернуть продавцу, они должны быть возвращены продавцу в течение 7 дней с момента доставки. Любая рекламация, поданная вне этого периода, не может быть принята. Возврат товара может быть принят только для товаров в их состояние происхождения (упаковка, аксессуары, примечание…).

Статья 11 – Ошибки при доставке

Покупатель должен уведомить продавца в тот же день доставки или не позднее, чем в первый рабочий день после доставки, о любой жалобе на ошибку при доставке и / или несоответствие товаров в натуре или качестве по сравнению с указаниями на Форма заказа. Любые претензии, поданные после этого срока, будут отклонены.
Жалобу можно подать с помощью контактной формы по электронной почте или с помощью формы RMA. В любом случае любые претензии должны подаваться через форму RMA, доступную на веб-сайте поставщика.
Любая жалоба, не поданная в соответствии с правилами, определенными выше, и в отведенное время, не может быть принята во внимание и освобождает продавца от любой ответственности перед покупателем.
После получения рекламации продавец присваивает обменный номер соответствующего продукта (ов) и сообщит его покупателю по электронной почте или по телефону. Обмен продукта может иметь место только после распределения обмена. номер.
В случае ошибки при доставке или обмене любой товар, подлежащий обмену или возмещению, должен быть возвращен продавцу целиком и в оригинальной упаковке в соответствии с методами, указанными продавцом.
Продавец несет ответственность за расходы по возврату.

Статья 12 – Гарантия на продукцию

Согласно действующим правовым актам, продавец гарантирует покупателю от всех последствий скрытых дефектов проданной вещи.
На продукты, продаваемые на веб-сайте, распространяется стандартная гарантия сроком на 2 года. Ремонт и замена по гарантии не приводят к возникновению нового гарантийного срока и не продлевают первоначальную гарантию. На некоторые продукты распространяется более длительная гарантия. Это уведомление появляется на лист с описанием товара на сайте.

Гарантия не действует при неисправности:

  • Возникает из-за халатности, отсутствия технического обслуживания со стороны пользователя или форс-мажорных обстоятельств,
  • Об использовании продуктов в условиях, не соответствующих их назначению или спецификациям использования,
  • В результате установки или использования с нарушением правил техники, DTU или технических характеристик, упомянутых в инструкциях,
  • В результате несанкционированного вмешательства / модификации собственности.

По запросу на замену запчастей:

  • Запрос должен быть отправлен по электронной почте, включая серийный номер котла и подробную информацию о неисправности
  • Вы получаете коммерческое предложение с суммой, которая должна быть предоставлена ​​до поставки новой детали
  • После получения и проверки бракованной детали вам возвращается резерв

Статья 13 – Право на отзыв

В соответствии с положениями Кодекса потребителей, покупатель имеет 14 рабочих дней с даты доставки своего заказа, чтобы вернуть любой товар, который ему не подходит, и запросить обмен или возврат без штрафных санкций, за исключением расходы на возврат, которые остаются на ответственности покупателя.
Только возвращенные товары будут приняты целиком, в их оригинальной упаковке, полной и неповрежденной, и в идеальном состоянии для перепродажи. Любой товар, который был поврежден или оригинальная упаковка которого была повреждена, не подлежит возврату или обмену.

Статья 14 – Процедура возврата

У покупателя есть период в 14 дней с момента получения товара (ов), чтобы уведомить продавца, используя форму RMA, доступную на веб-сайте продавца, о своем желании вернуть товар.После этого у покупателя есть 14 дней для возврата или возврата товаров.
Товар должен быть возвращен продавцу целиком, в неразобранном виде и в оригинальной упаковке по адресу, указанному продавцом. Это право на отзыв осуществляется без штрафных санкций, при этом подразумевается, что расходы по возврату несет покупатель. который должен взять на себя расходы по переадресации. Продавец обязуется связаться с перевозчиком, чтобы продолжить возврат товара (ов). В случае обмена переадресация будет производиться за счет покупателя.
Продавец должен возместить Покупателю все уплаченные суммы, включая расходы на доставку, без неоправданной задержки и не позднее 14 дней с даты, когда он был проинформирован о решении потребителя отказаться от товара.
Продавец может, однако, отложить возмещение до тех пор, пока товар не будет возвращен или пока Покупатель не предоставит подтверждение отгрузки товара, в зависимости от того, что наступит раньше.
Покупателю будут возмещены расходы на его банковский счет (безопасная транзакция).

Статья 15 – Разбивка

Когда приобретенный товар выходит из строя, покупатель должен связаться с продавцом по телефону или электронной почте.Продавец информирует покупателя, если необходимо вернуть товар, и в этом случае продавец информирует покупателя о дальнейших действиях.
После получения неисправного продукта техническая служба проанализирует его, чтобы определить, является ли неисправность результатом неправильного использования продукта покупателем.
Если неисправность не связана с неправильным использованием товара покупателем, расходы по доставке несет продавец.
Если поломка связана с неправильным использованием продукта покупателем, стоимость доставки, покрываемая продавцом, может быть возложена на покупателя.
Если товар не может быть отремонтирован, пока продавец принял претензию покупателя, продавцу будет возмещена сумма или обменен.

Статья 16 – Форс-мажор

Любые обстоятельства, не зависящие от сторон, препятствующие нормальному исполнению их обязательств, считаются основанием для освобождения сторон от обязательств и приводят к их приостановлению.
Сторона, ссылающаяся на вышеупомянутые обстоятельства, должна немедленно уведомить другую сторону об их возникновении и об их исчезновении.Все действия или обстоятельства, непреодолимые, внешние по отношению к сторонам, непредвиденные, неизбежные, независимые от воли сторон и которые не могут быть предотвращены сторонами, несмотря на все разумно возможные усилия, должны рассматриваться как обстоятельства непреодолимой силы.
Принимаются во внимание обстоятельства непреодолимой силы или непредвиденные обстоятельства, в дополнение к тем, которые обычно приняты судебной практикой французских судов и трибуналов: блокирование транспортных средств или поставок, землетрясения, пожары, штормы, наводнения, молнии, отключение электросвязи. сети или трудности, характерные для сетей электросвязи, внешних по отношению к клиентам.
Стороны соберутся вместе, чтобы изучить влияние события и согласовать условия, при которых выполнение контракта будет продолжено. Если случай форс-мажора длится более трех месяцев, эти общие условия могут быть прекращено потерпевшей стороной.

Статья 17 – Частичное недействительность

Если какое-либо положение настоящих Положений и условий будет признано недействительным или объявлено недействительным или не имеющим исковой силы в соответствии с законом, постановлением или в результате окончательного решения суда компетентной юрисдикции и их объема.

Статья 18 – Отсутствие отказа

Тот факт, что одна сторона не воспользовалась невыполнением другой стороной какого-либо из обязательств, упомянутых в настоящих общих условиях, не может быть истолкован в будущем как отказ от данного обязательства.

Статья 19 – Название

В случае возникновения трудностей при толковании любого из заголовков в заголовке статей и любого из положений заголовки будут объявлены несуществующими.

Статья 20 – Применимое право

Эти общие условия подлежат применению французского законодательства, за исключением положений Венской конвенции.Это относится как к основным нормам, так и к правилам формы. В случае спора или жалобы покупатель в первую очередь обращается к продавцу для получения мирового соглашения. В противном случае покупатель может подать иск в суд своей страны. выбор.

Завод Инжиниринг | Когда использовать электрические паровые котлы

Производители ископаемого топлива снова увеличивают количество тепла для промышленных и коммерческих операторов крупных паровых котлов, работающих на ископаемом топливе. Поскольку операторы котлов мало что могут сделать для контроля затрат на электроэнергию, очевидный ответ – найти способы контролировать потребление – без сокращения операций или снижения производительности процессов с паровым обогревом.

К счастью, когда погода становится теплой, снижение спроса на отопление позволяет отключить большие центральные котлы. Но при этом операторы буквально «выпускают пар», когда тот же котел обеспечивает пар для технологических процессов. Как правило, даже при максимальном диапазоне регулирования котел производит больше пара, чем требуется технологическим процессам, и этот избыток выбрасывается в атмосферу. Потраченная впустую энергия представляет собой значительную стоимость топлива на стороне ввода.

Более экономичным решением может быть комплектный электрический паровой котел (рис.1). Он может поддерживать работу, потребляющую пар, на полной скорости, в то время как большой котел, работающий на ископаемом топливе, прерывается летом или нуждается в обслуживании или ремонте.

Рис. 1. Комплектным паровым электрокотлам требуется только электричество и питательная вода.

А как насчет затрат на электроэнергию?

Хотя электроэнергетические компании являются одними из крупнейших операторов паровых котлов, работающих на ископаемом топливе, они меньше страдают от роста цен на нефть и газ из-за использования угля. Те, кто использует нефть и газ, имеют большее влияние на поставщиков из-за их размера и объема использования.Большинство операторов промышленных и коммерческих котлов, вероятно, платят больше за электроэнергию по сравнению с нефтью и газом за эквивалентные количества британских тепловых единиц. Сравнение общих затрат указывает на преимущества использования электрического парового котла для выработки технологического пара при снижении общей потребности предприятия в паре. (См. Таблицу 1.)

Таблица 1. Эксплуатационные расходы котла1.

Тип котла Стоимость топлива, $ / час
Электрический котел 10 л.с. (~ 100 кВт)
150 л. С. 2фоссил Газ:
Нефть:

Примечания :

1.См. Пример ниже для предположений и расчетов, использованных для этих цифр.

2. Котлы, работающие на ископаемом топливе, понижены до минимального рабочего коэффициента 0,2 или 30 л.с.

Пример: окупаемость электрического котла

Время, необходимое для окупаемости инвестиций в новый электрический котел, зависит от топлива, на котором работает существующий центральный котел, стоимости топлива, минимального рабочего уровня и того, как используются котлы. Расчеты для цифр в Таблице 1 предполагают, что для технологического нагрева требуется всего 10 котлов мощностью (л.с.), а номинальная мощность центрального котла составляет 150 л.с.Это выходная мощность котла при номинальной мощности, и одна л.с. эквивалентна 34,5 фунтам пара в час или 33 446 БТЕ / час (в среднем) при 212 ° F и выше.

Полная мощность в 150 л.с. равна 5 017 000 БТЕ / час. При предполагаемом КПД 80% потребляемая мощность на полной мощности составляет 6 271 000 БТЕ / час. При снижении производительности до 20% установка будет выдавать 30 л.с. или 1 003 000 БТЕ / час при несколько более низком КПД, который предполагается равным 75%. При таком коэффициенте диапазона изменения и эффективности расход составит 1 338 000 БТЕ / час.Для газового котла потребляемая энергия составляет 1 000 000 британских тепловых единиц на 1 куб. М газа. Котел в Таблице 1 будет использовать 1,338 кубических футов в час для выработки 30 л.с., минимального рабочего уровня. Поскольку требуется всего 10 л.с., 20 л.с. пара попадают в дымовую трубу как потраченная впустую энергия.

Для Таблицы 1 предполагается, что стоимость поставленного газа составляет 7,00 долларов США за куб. Фут. Стоимость эксплуатации центрального котла на 30 л.с. составляет 1,338 куб. М3 / час x 7,00 долл. США / тыс. Куб. Футов = 9,37 долл. США / час. Потери в трубопроводе игнорируются, поскольку котел имеет достаточную избыточную мощность, чтобы преодолеть эти потери при минимальном диапазоне изменения.

Для котлов, работающих на жидком топливе, ситуация аналогичная – цены на топливо варьируются в зависимости от региона и поставщика и могут возрасти в будущем. В таблице 1 указана цена 1,40 доллара за галлон. и энергосодержание 138 000 БТЕ / галлон. Если разделить это на ввод 1,338,000 БТЕ / час (то же, что и газовый котел), котел потребляет 9,7 галлона / час. При цене 1,40 доллара за галлон эксплуатационные расходы составляют 13,58 доллара за час. Потери в трубопроводе не учитываются.

Электрокотел работает на полную мощность, что для простоты предполагает обеспечение технологических требований и 3% потерь на коротком участке трубопровода между котлом и технологическим процессом.Предполагается, что стоимость электроэнергии составляет 0,05 доллара США / кВтч. Так как одна л.с. соответствует примерно 9,81 кВт, а преобразование электроэнергии в котле составляет около 98% эффективности, выходная мощность 10 л.с. требует 100 кВт на входе. Стоимость эксплуатации составляет 5 долларов США в час.

Энергия на единицу топлива основана на диаграммах, опубликованных Институтом газовых технологий, Чикаго, Иллинойс.

Как показано в Таблице 1, экономия затрат на топливо от использования электрического котла мощностью 10 л.с. по сравнению с продолжением эксплуатации основного котла мощностью 150 л.с. составляет не менее 4 долларов.37 в час в случае газового котла. Это означает, что стандартная стоимость установки этого электрического котла в размере 20 000 долларов может быть окупена менее чем за 4600 часов работы. Это соответствует 27 неделям круглосуточного обслуживания без выходных, или примерно двум летним периодам работы. Для мазутного котла срок окупаемости будет намного короче. Кроме того, с учетом затрат на техническое обслуживание сроки окупаемости обычно короче.

Приложения

Комплектные электрические паровые котлы доступны для производства пара низкого и высокого давления мощностью не менее 165 л.с.Некоторые производители изготавливают на заказ более крупные электрические котлы в соответствии с конкретными требованиями к установке. Электрические котлы подходят для широкого спектра процессов, включая те, которые используются при производстве химикатов, красок, бумаги, текстиля, нефтепродуктов, фармацевтических препаратов, пластмасс и резины; а также производство продуктов питания и напитков и многие другие объекты, где требуется нагрев, увлажнение и стерилизация. Конкретные области применения включают подачу пара в резервуары для хранения и сосуды с рубашкой; реакционные и дистилляционные сосуды, реторты и автоклавы; нагревательные валки для покрытия бумаги, каландрирования, ламинирования, гофрирования и тиснения; плиты, штампы и формы, используемые при обработке пластмасс и эластомеров (рис.2).

Рис. 2. Типовая котельная установка с замкнутым контуром

Хотя основной котел установки обычно подает пар и горячую воду для комфортного обогрева и увлажнения, могут быть случаи, когда установка электрического котла для локального обогрева при расширении установки может оказаться рентабельной. Точно так же электрические котлы являются идеальным выбором для новых технологических объектов, где большие котлы, работающие на ископаемом топливе, непрактичны или не требуются. При правильном размере электрического котла отсутствуют потери в дымовой трубе сгорания, дымовые трубы или выбросы в дымовую трубу.По сравнению с котлами, работающими на жидком топливе, здесь нет резервуаров для хранения топлива, которые нужно устанавливать, держать заполненными или беспокоиться об утечке. Кроме того, не требуется техническое обслуживание горелок и поверхностей теплообменников.

Комплектные электрические котлы поставляются со всеми элементами управления и заказанными аксессуарами на месте и готовы к работе. С большинством электрических котлов может работать обслуживающий персонал, прошедший минимальную подготовку. Они запускаются быстро и выпускают пар в течение получаса. Это безопасные, компактные, бесшумные агрегаты, которые можно установить рядом с местом потребления пара, что устраняет необходимость в длинных участках трубопровода и тепловых потерях, которые могут достигать 10%.Электрокотлы хорошо изолированы, поэтому они не добавляют значительного тепла в окружающую среду (рис. 3). Они работают от существующего распределительного напряжения, и единственным дополнительным требованием является подача питательной воды.

Рис. 3. Типовая конструкция вертикального электрокотла.

Техническое обслуживание электрокотлов минимально, помимо регулярных проверок уровня воды и ежемесячных проверок электропроводки. Как и все котлы, они требуют мер по борьбе с накипью и периодической продувки для поддержания эффективности.Замена нагревательного элемента при необходимости легко осуществляется через дверцу котла.

Размеры и выбор

Поскольку комплектные электрические паровые котлы предварительно спроектированы и собраны, а требования к установке для большинства агрегатов схожи, определение размеров и выбор из списка стандартных продуктов, как правило, является несложным процессом. В большинстве систем отопления требуется всего четыре шага для определения правильной мощности бойлера в БТЕ.

1. Определите количество БТЕ / ч, необходимое для доведения приложения до рабочей температуры за желаемое время, включая трубопроводы.

2. Определите количество БТЕ / час, необходимое для поддержания рабочей температуры в технологическом процессе и трубопроводе.

3. Взяв наибольший результат из Шага 1 или Шага 2, преобразуйте БТЕ / час в фунты пара в час, используя стандартные данные по насыщенному пару (Таблица 2). Разделите БТЕ / час, необходимое для скрытой теплоты, в БТЕ / фунт при рабочем рабочем давлении или при манометрическом давлении.

4. Переведите фунты пара в час в потребности котла в кВт. Поскольку таблицы насыщенного пара основаны на питательной воде с температурой 32 ° F, упрощенная таблица киловатт на фунт пара используется для определения поправочного коэффициента для питательной воды при более высокой температуре (таблица 3).Умножьте требуемые фунты пара в час из шага 3 на этот поправочный коэффициент.

Таблица 2. Насыщенный пар – термодинамические свойства

Манометрический пресс. (фунт / кв. дюйм)

Темп. (° F)

БТЕ / фунт. Сб. Пар (фут3 / фунт) Манометрический пресс. (фунт / кв. дюйм)

Темп. (Ф)

БТЕ / фунт. Сб. Пар, (фут3 / фунт)
Жидкостное тепло Скрытое тепло Всего пара Жидкостное тепло Скрытое тепло Всего пара
0 212 180 970 1150 27.0 70 316 286 898 1184 5,2
1 216 183 968 1151 25,0 75 320 290 895 1185 4,9
2 219 187 965 1152 24,0 80 324 294 892 1186 4.7
3 222 190 964 1154 22,5 85 328 298 889 1187 4,4
4 224 193 962 1155 21,0 90 331 302 886 1188 4,2
5 227 195 961 1156 20.0 95 335 306 883 1189 4,0
6 230 198 959 1157 19,5 100 338 309 881 1190 3,9
7 232 201 957 1158 18,5 110 344 316 876 1192 3.6
8 235 203 956 1159 18,0 120 350 322 871 1193 3,3
9 237 206 954 1160 17,0 125 353 325 868 1193 3,2
10 240 208 952 1160 16.5 130 356 328 866 1194 3,1
15 250 218 945 1163 14,0 140 361 334 861 1195 2,9
20 259 227 940 1167 12,0 150 366 339 857 1196 2.7
25 267 236 934 1170 10,5 160 371 344 853 1197 2,6
30 274 243 929 1172 9,5 170 375 348 849 1197 2,5
35 281 250 924 1174 8.5 180 380 353 845 1198 2,3
40 287 256 920 1176 8,0 190 384 358 841 1199 2,2
45 292 262 915 1177 7,0 200 388 362 837 1199 2.1
50 298 267 912 1179 6,7 220 395 370 830 1200 2,0
55 303 272 908 1180 6,2 240 403 378 823 1201 1,8
60 307 277 905 1182 5.8 250 406 381 820 1201 1,75
65 312 282 901 1183 5,5 300 422 399 805 1204 1,48

Таблица 3. Зависимость температуры питательной воды котла в киловаттах на фунт пара

Питательная вода

температура, (

Манометрическое давление пара, фунт / кв. Дюйм изб.

0

2

10

15

25

40

50

75

100

125

150

40.3347 .3355 .3375 .3388 .3406. 3422. 3431. 3447. 3458. 3464. 3470
50 .3318,3326 .3345 .3359 .3376 .3392 .3401. 3417. 3429. 3435. 3441
60.3288. 3296 .3316 .3329 .3347 .3363 .3372 .3388. 3400 .3407. 3411
70. 3259. 3267 .3287 .3300 .3318 .3334 .3343 .3359 .3370 .3376 .3382
80.3229. 3238. 3278. 3271. 3288 .3305 .3313 .3329 .3341 .3347 .3353
90. 3200 .3208. 3238. 3242. 3259. 3275 .3284 .3300 .3312 .3318,3324
100.3171 .3179 .3199. 3212 .3229. 3246. 3255. 3271 .3283. 3288. 3294
110 .3142 .3150 .317 .3183. 3200,3217 .3225. 3242. 3253. 3259. 3265
120.3112 .3210 .314 .3154 .3171 .3187 .3196. 3212 .3224,3230 .3236
130 .3083 .3091 .3111 .3124 .3142 .3160 ​​ .3167 .3183 .3195. 3200 .3206
140.3054 .3062 .3082 .3095 .3113 .3129 .3137 .3154 .3165 .3171 .3177
150 .3025 .3032. 3052 .3066 .3083 .3099 .3108 .3124 .3136 .3142 .3148
160.2995 .3003 .3029 .3036 .3054 .3070. 3079 .3095 .3107 .3113 .3118
170,2966,2974 .2994 .3001 .3025 .3041 .3050 .3066 .3077 .3083 .3089
180.2937,2945,2964,2978 .2995 .3011 .3020 .3036 .3048 .3054 .3060
190. 2907,2915,2935,2948,2966, 2982 .2981 .3007 .3019 .3025 .3030
200.2878. 2886. 2906,2919,2937,2953,2962,2978,2989 .2995 .3001

Давление пара должно быть наименьшим давлением, которое обеспечит требуемый выход при температуре выше, чем конечный желаемый продукт или температура процесса. Чтобы определить, является ли повышение температуры продукта или процесса достаточным, определите, имеется ли в теплообменнике достаточная площадь поверхности теплопередачи, чтобы удовлетворять формуле:

Q = U x A x D T.

Где:

Q = Теплопередача, БТЕ / час

U = Общий коэффициент теплопередачи для конкретного нагреваемого продукта, тип источника тепла [насыщенный пар; вода] и способ переноса [свободная конвекция; принудительная конвекция; зажим]

A = Площадь поверхности теплопередачи теплообменника, фут2

D T = Изменение температуры, град F

При необходимости

D T может быть увеличен, если не превышаются максимальное номинальное давление котла и максимально допустимая температура поверхности теплопередающей поверхности, контактирующей с продуктом.

Пример расчета котла

Химическая компания использует кожухотрубный теплообменник для нагрева 10 галлонов воды в минуту от 140 F до 185 F для непрерывного процесса. В теплообменник подается пар под давлением 50 фунтов на квадратный дюйм от большого центрального котла, работающего на ископаемом топливе. Компания желает закрыть большой котел в летние месяцы. Электрокотел какого размера нужен для замены центрального пароснабжения при остановке? (Конденсат смешивается с питательной водой и возвращается в котел при температуре 50 ° F.)

Тепловая энергия, необходимая для этого примера, может быть рассчитана по следующей формуле:

Q = [(C) ( C p ) (SG) (V) (D T ) (K) x (SF)] / [H], где:

Q = Требуемое количество тепла, кВт / час

C = коэффициент преобразования для галлонов в минуту в фунт / час, 8,345

(8,345 фунта / галлон x 60 мин / час) = 500 фунт-мин / галлон-час

C p = Удельная теплоемкость воды, 1 БТЕ / фунт / фут

SG = Удельный вес жидкости, 1 для воды

V = Объемный расход жидкости, 10 галлонов в минуту

D T = Изменение температуры жидкости, град F

(185 ° F – 140 ° F) = 45 ° F

K = кВт котла на фунт пара

(при 50 фунтах на квадратный дюйм для питательной воды 50 F, из таблицы 3) = 0.3401 кВт / фунт.

H = Скрытая теплота пара при рабочем давлении 50 фунтов на кв. Дюйм (из таблицы 2) = 912 БТЕ / фунт

SF = коэффициент безопасности 20% = 1,2 (при неизвестных тепловых потерях, потере конденсата из-за оплавления и т. Д.)

Этот расчет можно разбить на следующие этапы:

1. Перевести галлоны в минуту потока в фунты в час:

10 галлонов / мин x 500 фунт-мин / галлон-час = 5000 фунтов / час

2. Основываясь на фунтах в час, рассчитайте необходимое количество британских тепловых единиц, используя удельную теплоемкость воды и повышение температуры (D T):

5000 фунтов / час x 1 британских тепловых единиц / фунт / фут x 45 F = 225000 британских тепловых единиц / час

3.Используя скрытое теплосодержание при 50 фунтах на квадратный дюйм из таблицы 2, рассчитайте фунты пара в час, необходимые для доставки требуемых британских тепловых единиц:

225000 БТЕ / час / 912,2 БТЕ / фунт = 246,66 фунта / час

4. Преобразуйте фунты пара в час в кВт котла, используя коэффициент 0,3401 из таблицы 3:

246,66 фунта / ч x 0,3401 кВт / фунт = 83,89 кВт

Чтобы компенсировать неизвестные потери тепла и возможные потери нагретого конденсата из-за мгновенного испарения, при выборе размеров котла обычно применяется 20% -ный коэффициент безопасности.Расчетный размер котла:

1,20 x 83,88 кВт = 100,67 кВт

На основании этого расчета выберите электрический паровой котел. В зависимости от производителя такой котел может быть оснащен множеством дополнительных опций производительности, включая автоматическую продувку, продувочные сепараторы, где пар и горячая вода не могут быть сброшены непосредственно в канализацию, электронные регуляторы уровня воды и электронные регуляторы для установок с регулируемым давлением. .

– Отредактировал Джозеф Л.Фощ, старший редактор,

630-3320-7135, [email protected]

Подробнее

Автор готов ответить на вопросы по электрическим паровым котлам. С ним можно связаться по телефону 412-967-3886.

Электропроводка водонагревателя

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местных норм.Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю в виде резервуара, а не к водонагревателю по запросу (без резервуара). Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или прикасаться к ним, отключите питание цепи, питающей водонагреватель.В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов к водонагревателю выполняется во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри.Обычно проводники, ведущие к нагревателю, заключены в гибкий металлический канал или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто держа бесконтактный тестер напряжения рядом с соединениями проводов; если цепь была отключена должным образом, тестер не загорится.

Общие сведения о проводке водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 В, которая обслуживает только водонагреватель, а не другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC. В водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (у водонагревателя и у блока выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод.В отличие от стандартных цепей на 120 вольт, цепь на 240 вольт пропускает постоянный ток как по черному, так и по белому проводам. Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не придется иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль боковой стороны бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не нужно будет заниматься этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют наличия соединительного провода или перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться вашим местным строительным органам.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода – поддерживать путь электрического заземления на водопроводных трубах.Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из неизолированного медного провода 6 AWG, подключенного к заземляющему зажиму на каждой из труб с горячей и холодной водой. Каждый зажим должен находиться на гладкой части трубы и не слишком близко к какой-либо арматуре; давление зажима может вызвать напряжение паяных соединений и соединений клапана.При замене водонагревателя просто убедитесь, что перемычки находятся на месте после того, как вы закончите установку нового водонагревателя.

Argo AT Series C Электрокотел

Электрокотел Argo «AT» серии C имеет 100% КПД. В средняя эффективность использования топлива (AFUE) 15-летнего пропана или котел, работающий на жидком топливе, составляет около 82%. Если у вас котел 82% эффективно, 18% от того, что вы платите за топливо ежегодно, тратится.

В дополнение к более низким счетам за отопление, переход на Арго «АТ» Электрический котел серии C означает отсутствие ископаемого топлива и дымохода. Ты экономия на доставке топлива, хранении бака (в т.ч .: обслуживание бака, ремонт и страхование), а также отсутствует обслуживание дымохода или затраты на ремонт!

После установки Арго «АТ» не требует сжигания. регулировки или очистки теплообменника и вентиляционной трубы, уменьшая ежегодные затраты на техническое обслуживание. Все это быстро складывается и очень много рассматривать как домовладельца.

Электрический котел Argo «AT» серии C отличается небольшими компактными размерами. конструкция для настенного крепления, которая весит всего 70 фунтов. Почему бы не избавиться из этого 500-фунтового драндмауэра обычного котла, занимающего ценная недвижимость в подвале? С Argo «AT» вы получаете максимальная мощность нагрева при минимальном количестве космос.

Plus с электрическим бойлером Argo вы не только экономите зеленый цвет, но и зеленый с нулевым уровнем выбросов, зеленая альтернатива отопления дома! В Электрокотел Арго «АТ» серии C даже с повышенной нагрузкой. управленческий контроль, который позволяет вам предоставить свою утилиту дистанционное управление котлом, снижение пиковых нагрузок.

Для получения дополнительной информации и экономии продукта обращайтесь нас ниже:

Свяжитесь с нами Купить Электрокотлы Арго «АТ» серии С

  • 100% КПД
  • Компактный W all Hung Design
  • Нулевые выбросы, зеленая альтернатива (без ископаемого топлива, нет Дымоход, без угарного газа)
  • Идеально подходит для излучающих систем, приложений, требующих специальных настройки температуры и для использования в качестве резервного источника тепла для солнечные приложения.
  • Усовершенствованное микропроцессорное управление: безопасно и эффективно контролирует элементы, контролируя контакты реле, которые приведите в действие элементы.
  • Расширенный контроллер управления нагрузкой: дает вам возможность чтобы ваша коммунальная или электрическая компания могла удаленно управлять бойлер, снижающий пиковые нагрузки.
  • Проверенный цельный чугунный теплообменник, поддерживаемый 20 год гарантии. Экономьте деньги, экономьте место, сохраняйте окружающую среду!

Электрокотел Арго «АТ» может использоваться как для более высокой температуры воды, так и для воды. системы до 180 ° F или ниже настройки системы до 90 ° F.Низкая уставка делает котел идеальным для водяного теплого пола. системы. Системы отопления, требующие как высокой температуры воды в сочетание с низкой температурой воды не проблема для серии Argo «AT» Бойлер. Усовершенствованное микропроцессорное управление позволяет установщику иметь два различные настройки температуры для широкого спектра применений, включая использовать в качестве резервного источника тепла для солнечной энергии.

Основные характеристики

Усовершенствованное микропроцессорное управление:
Элементы активируются индивидуально, при этом дополнительные элементы включаются по мере необходимости для удовлетворять спрос, тем самым снижая затраты на электроэнергию.Пусковой элемент вращается (аналогично свечам зажигания вашего автомобиля), поэтому время работы сбалансировано по всем элементам для долголетия.

Без коротких циклов:
Argo «AT» серии C использует датчик, подключенный к датчику в погружение хорошо для определения спроса. Эта конфигурация передает температура воды обратно на плату управления, позволяя агрегату работать эффективно поддерживать постоянный, равномерный нагрев, используя только необходимые элементы чтобы удовлетворить спрос. Это исключает стоимость и неудобства коротких езда на велосипеде.

Расширенный контроллер управления нагрузкой:
Дает вам возможность разрешить вашей коммунальной или электрической сети удаленно управлять котлом, снижая пиковые нагрузки.

Стандартные функции

  • Диагностические индикаторы
  • Светодиодный дисплей с 3-кнопочным пользовательским интерфейсом и кодом ошибки оповещение со звуковой сигнализацией
  • Элемент ступенчатый с вращением
  • Двойные уставки для работы при высокой / низкой температуре
  • Сухая противопожарная защита при первом запуске
  • Клеммные соединения для добавления датчика потока и низкого уровня воды отсечка
  • Подключение терминала управления нагрузкой
  • Циркуляционный насосный агрегат с нагнетательным насосом
  • Трехпроводное подключение термостата и таймер защиты от коротких циклов

Безопасность

С электрическим котлом Argo «AT» серии C сжигание не требует поместите так, чтобы не образовывался вредный оксид углерода.Дополнительная безопасность функции включают:

  • Встроенная защита от обесточивания и контроль безопасности (во время состояние пониженного напряжения плата управления обнаруживает входящие напряжение и отключит устройство, чтобы предотвратить повреждение цепи. Котел автоматически перезагружается, когда напряжение возвращается в норму. обычный. В котле также используется предохранитель с автоматическим возвратом в исходное положение. плата управления, а также сменный предохранитель низкого напряжения проводка. Это защищает доску в случае превышения нормальная мощность.)
  • Рабочий предел с резервной защитой от верхнего предела.
  • Реле на элемент и коды звуковой сигнализации / неисправности.

Простая установка

Вес и площадь основания значительно меньше, чем у обычный газовый или мазутный котел, без газовых или масляных подключений, нет вентиляционный трубопровод и дымоход не требуется – установка Argo «AT» такая же простой и эффективный, как и сам котел!

СЕРИЯ C «AT» – ДВУХЭЛЕМЕНТНЫЙ КОТЛ

Модель

Размер котла
Номинальная (кВт)

Рабочее
Напряжение
(перем. Ток) *

Новое тепло
Производительность БТЕ / ч

Потребляемая мощность
Вт

Общий нагрев
Элементный ток

Чис.из
элементов

Размер элемента
(Вт)

Мин. Цепь
, амплитуда (1)

Рекомендуемый
Выключатель
А (2)

6

240

20 500

6 000

25,0

2

3 000

38.8

40

8

240

27,300

8000

33,3

2

4 000

49,2

50

10

240

34,100

10 000

41.7

2

5 000

59,6

60

12

240

41 000

12 000

50,0

2

6 000

70,0

70

СЕРИЯ C «AT» – 4-ЭЛЕМЕНТНЫЙ КОТЛ

Модель

Размер котла
Номинальная (кВт)

Рабочее
Напряжение
(перем. Ток) *

Новое тепло
Производительность БТЕ / ч

Потребляемая мощность
Вт

Общий нагрев
Элементный ток

Чис.из
элементов

Размер элемента
(Вт)

Мин. Цепь
, амплитуда (1)

Рекомендуемый
Выключатель
А (2)

12

240

41 000

12 000

50,0

4

3 000

70.0

70

16

240

54 600

16 000

66,7

4

4 000

90,8

100

20

240

68 200

20 000

83.3

4

5 000

111,7

125

24

240

82 000

24 000

100,0

4

6 000

132,5

150

* ПРИМЕЧАНИЕ. Номинальные характеристики основаны на 240 рабочих Напряжение.Обратитесь к IOM за пониженными рейтингами, основанными на 208 эксплуатационных характеристиках. Напряжение.

СТАНДАРТНОЕ ОБОРУДОВАНИЕ:
Окрашенная стальная оболочка, монтажные кронштейны, неоновые световые индикаторы, Контроль предела безопасности (верхний предел – фиксированная температура), прокладка, нагрев Элемент, Плата управления, Термистор NTC, Клеммный блок нейтрали, Проушина заземления, предохранительный клапан – 30 шт. / Кв. Дюйм, Датчик температуры / давления, чугунный теплообменник, 2 или 4 элемента, Сборка панели управления 2 или 4 элемента.Автоматический выключатель 15А – 1 полюс, Элементный автоматический выключатель 40А – 2 полюса и узел центра нагрузки.

(1) Допускает управление мощностью 6 А и дополнительную нагрузку в дополнение к нагреву. нагрузка.

(2) Фактические размеры проводов и автоматов должны быть рассчитаны в зависимости от конкретных условий. требования к установке в соответствии с Национальным Электротехническим Кодекс (NEC), Электротехнический кодекс Канады (CEC) и местные нормы (где применимый). * Двухкомпонентная котельная система – Номинальные характеристики указаны для комбинированной системы. значения. См. Индивидуальные характеристики котла.

(A) Двухкомпонентная котельная система, состоящая из (1) A T1243 и (1) A T1644

(B) Двухкомпонентная котельная система, состоящая из (2) A T1644

(C) Двухкомпонентная котельная система, состоящая из (2) A T2045

Технические характеристики могут быть изменены без предварительного уведомления.

Дополнительное оборудование: реле зонирования Argo и управление зонным клапаном панели.


Котлы и системы управления котлами (энергетика)

Аннотация

Многие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления.Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением, должен знать, как работает котел и как можно поддерживать или улучшать его производительность. В этой статье описываются типы котлов, используемых для обогрева объектов, а также дается обзор основных средств управления котлом и параметров, влияющих на энергоэффективность.

ВВЕДЕНИЕ

Котел – закрытый сосуд, предназначенный для нагрева воды и производства горячей воды или пара за счет сгорания топлива или действия электродов или элементов электрического сопротивления.Многие коммерческие и промышленные предприятия используют котлы для производства пара или горячей воды для отопления помещений или для технологического отопления. Котлы, как правило, являются основными потребителями энергии, и любой человек, участвующий в управлении энергопотреблением объекта, должен знать, как работает котел и как можно поддерживать или улучшать его производительность. В частности, важно знать, какие параметры котельной системы наиболее важны. Для котлов, работающих на ископаемом топливе, эффективность сгорания является основным параметром, представляющим интерес; Чаще всего это регулируется путем подачи оптимального количества воздуха для горения, смешанного с топливом.Таким образом, понимание систем управления котлом чрезвычайно важно. Паровые и водогрейные котлы доступны в стандартных размерах от очень маленьких котлов для квартир и жилых домов до очень больших котлов для коммерческого и промышленного использования.


ТИПЫ КОТЛА

Котлы классифицируются по температуре воды или давлению пара. Они также классифицируются по типу металла, используемого в строительстве (чугун, сталь или медь), по типу топлива или теплового элемента (масло, газ или электричество) или по взаимосвязи огня или воды с источником тепла. трубки (т.е., пожарная или водяная трубка).

– Котлы низкого давления – это котлы, предназначенные для производства пара под давлением до 15 фунтов на квадратный дюйм или горячей воды до 250 ° F с давлением до 160 фунтов на квадратный дюйм.

– Котлы среднего и высокого давления производят пар с давлением выше 15 фунтов на квадратный дюйм или горячую воду с давлением выше 160 фунтов на квадратный дюйм, или 250 ° F, или и то, и другое.

Котлы обычно изготавливаются из чугуна или сварной стали. Чугунные котлы (рис. 1) изготавливаются из отдельных литых секций и соединяются между собой винтами или гайками и стяжными шпильками или резьбовыми заклепками.Количество секций можно варьировать, чтобы обеспечить разную производительность.

Стальные котлы бывают самых разных конфигураций. Они собираются на заводе, привариваются и отправляются как единое целое. На рис. 2 показан дымовой котел. Огонь и дымовые газы практически окружены водой. Продукты сгорания проходят по трубам назад, затем вперед и еще раз назад, прежде чем, наконец, выйти вперед. Это делает его четырехходовым. Котлы Firetube производятся во многих других конфигурациях, таких как:

– Внешняя топка – топка не окружена водой.

– Сухая задняя часть – дымовые трубы доступны прямо через дверцы для чистки в задней части котла.

– Scotch-Marine – Использует небольшой объем воды и имеет быструю реакцию.

Водотрубные котлы – это котлы со стальным корпусом, которые используются для работы с высокой производительностью более 2 миллионов БТЕ в час (БТЕ / ч). В водотрубных котлах используется топка с водяным охлаждением, которая продлевает срок службы стенок топки и огнеупоров.

Рис. 1 Типовой чугунный котел (водотрубный).

Модульные котлы – это небольшие водогрейные котлы мощностью от 200 000 до 900 000 БТЕ / ч. Эти котлы доступны с общим КПД 85% и выше. На рис. 3 показаны особенности типового модульного котла. Эти котлы часто используются в тандеме для подачи горячей воды для отопления помещений и / или горячего водоснабжения. Например, если расчетная тепловая нагрузка составляла 2 миллиона БТЕ / ч, можно было бы использовать четыре модульных котла мощностью 600 000 БТЕ / ч (входная мощность). Если бы в конкретный день нагрузка составляла 25% или меньше, только один котел включился бы и выключился, чтобы обеспечить нагрузку.Остальные три котла останутся отключенными без подачи воды. Это снижает тепловые потери дымохода и рубашки (покрытия котла).

Некоторые модульные котлы имеют очень маленькую емкость и очень быструю теплопередачу , поэтому перед запуском горелки необходимо проверить расход воды.

Электрические котлы нагревают воду или производят пар путем преобразования электрической энергии в тепло. с помощью элементов сопротивления или электродов. Электрические котлы считаются эффективными на 100%, поскольку вся потребляемая мощность напрямую производит горячую воду или пар.Потери тепла через рубашку и изоляцию незначительны, а дымоход отсутствует. [1]

Электродные котлы (как показано на рис. 4) имеют электроды, погруженные в воду . Электрический ток проходит через воду между электродами, и этот ток и сопротивление воды приводят к выделению тепла. Электродные котлы доступны мощностью до 11 000 кВт. Котлы сопротивления имеют резистивные (нагревательные) элементы, погруженные в воду, но электрически изолированные от воды, и производятся мощностью до 3000 кВт.Электрические элементы и электроды обычно сгруппированы, чтобы обеспечить четыре или более ступеней нагрева. Ступенчатый контроллер реагирует на давление пара или температуру горячей воды, активируя каждую ступень нагрева, необходимую для обогрева здания.

ХАРАКТЕРИСТИКИ И ЭФФЕКТИВНОСТЬ КОТЛА

Котлы можно классифицировать по-разному. На рис. 5 показаны часто используемые рейтинги и термины. Термины Btu / h (британские тепловые единицы в час) и MBtu / h или МБ / час (1000 BTU / час) указывают на производительность котла.Номинальные параметры потребляемой мощности обычно указаны на паспортной табличке котла (или горелки). Термины л.с. (мощность котла), EDR (эквивалент прямого излучения) и фунты в час (пара) указывают на производительность котла.

Рис. 2 Типовой дымогарный котел.

Рис. 3 Модульный высокоэффективный котел.

Общий КПД котла – это мощность (теплосодержание и объем пара или воды), деленная на расход топлива (измеренный топливным счетчиком в установившихся условиях горения).Эффективность сгорания, определяемая условиями дымовых газов, не учитывает потери в рубашке, трубопроводе и другие потери, поэтому она всегда выше, чем общий КПД.

Рис. 4 Электродный паровой котел.

Процедура тестирования, выпущенная Министерством энергетики США в 1978 году, измеряет потери как во время цикла, так и вне его, на основе лабораторной процедуры, включающей циклические условия. Результат называется рейтингом AFUE (Annual Fuel Utilization Efficiency) или сезонным КПД, который ниже, чем общий КПД.

СГОРАНИЕ В КОТЛАХ

При сжигании газа, масла или другого топлива необходимо учитывать несколько факторов, чтобы процесс сжигания был безопасным, эффективным и не влиял на окружающую среду. Процесс записи должен соответствовать следующим правилам:

1. Обеспечьте достаточное количество воздуха, чтобы сгорание было полным и не образовывались нежелательные количества окиси углерода или других загрязняющих веществ.

2. Избегайте избытка воздуха в топливно-воздушной смеси, что приведет к низкой эффективности.

3. Перед подачей смеси в топку полностью перемешайте воздух с топливом.

4. Обеспечьте меры безопасности, чтобы топливо не вводилось без наличия пламени зажигания или искры и чтобы пламя не возникало в присутствии несгоревшего топлива.

5. Не допускайте, чтобы температура воды была ниже точки росы дымовых газов, чтобы предотвратить конденсацию на поверхности топки котла.

Горение можно контролировать с помощью анализа дымовых газов. Для больших котлов с производительностью более 1 000 000 БТЕ / ч анализ обычно является непрерывным. Для небольших котлов дымовые газы периодически анализируются с помощью портативных приборов. При анализе состава дымовых газов обычно измеряется процентное содержание CO2 (двуокиси углерода) или 02 (кислорода), но обычно не обоих одновременно. Идеальная концентрация CO2 находится в диапазоне 10–12%. Оставшийся процент кислорода является наиболее надежным показателем полного сгорания. Идеальная концентрация 02 в дымовых газах находится в диапазоне от 3% до 5%.Более низкие концентрации непрактичны и часто небезопасны. Более высокие концентрации О2 означают, что в камеру сгорания попадает чрезмерное количество воздуха, который должен нагреваться топливом. Этот избыточный воздух проходит через котел слишком быстро, чтобы тепло могло быть эффективно передано воде или пару, и тем самым снижает эффективность сгорания. Измерители CO2 проще и стоят меньше, чем 02 измерителя.

Концентрация СО2 или О2, плюс температура дымовой трубы, обеспечивает эффективность сгорания горелки в процентах – либо напрямую, либо с помощью диаграмм.Эта эффективность сгорания указывает только на количество тепла, извлеченного из топлива. Он не учитывает, среди прочего, избыточный нагрев воздуха для горения или потери из-за утечек или рубашки котла.

Для котлов, работающих на жидком топливе, горелки на жидком топливе обычно бывают распылительными, то есть они обеспечивают мелкодисперсный разбрызгивание масла. Существуют несколько типов этих масляных горелок:

– Горелки пистолетного типа распыляют масло в поток закрученного воздуха.

– Горизонтальные роторные горелки используют вращающуюся чашу для вихря масла и воздуха в печь.

– Горелки с паровым или воздушным распылением используют воздух под высоким давлением или пар 25 фунт / кв.дюйм для разделения масла на мелкие капли.

Для плавного регулирования или регулирования большого / малого пламени наиболее распространены роторные горелки или горелки с паровым / воздушным распылением.

Для котлов, работающих на природном газе, два типичных типа газовых горелок – это горелка с атмосферным впрыском и горелка силового типа. Горелка с атмосферным впрыском использует струю газа для аспирации воздуха для горения и обычно используется в домашних газовых печах и котлах.Кольцевая горелка для сырого газа (см. Рис. 6) представляет собой горелку с атмосферным впрыском. В мощных горелках (см. Рис. 7) используется нагнетательный вентилятор для тщательного перемешивания воздуха и газа при их поступлении в топку. Обычно электрические горелки применяются в коммерческом и промышленном секторах.

БАЗОВЫЕ ОРГАНЫ УПРАВЛЕНИЯ КОТЛА

Котлы должны обеспечивать пар или горячую воду всякий раз, когда необходимо тепло. Обычная система управления котлом (BMCS) часто настраивается на обеспечение непрерывной подачи горячей воды или пара в период с октября по май в любое время, когда температура OA (наружного воздуха) падает до 60 ° F в течение более 30 минут и AHU (воздух единица обработки) требует тепла.BCMS должна включать программную функцию включения / выключения / автоматического включения. В отличие от чиллеров, котлы можно оставить включенными в режиме холостого хода, в течение которого температура воды будет поддерживаться на заданном уровне. Частый прогрев и отключение котлов вызывает накопление напряжения. Рекомендации производителей котлов содержат конкретные указания в этой области эксплуатации.

Рис. 5 Параметры и КПД котла.

Рис. 6 Кольцевая горелка для неочищенного газа.

Рис. 7 Горелка газовая многопортовая тягодутьевая.

Если не используется нижний предел температуры воды, горелки водогрейных котлов не контролируются для обеспечения температуры воды на основе наружных температур, поскольку графики сброса требуют, чтобы температура подаваемой воды была ниже температуры точки росы дымовых газов. Некоторые котлы требуют, чтобы температура поступающей воды была выше 140 ° F перед тем, как перейти в режим сильного пожара. В этом случае, если в здании используется система горячего водоснабжения, а котел заблокирован в режиме слабого пламени из-за слишком холодной воды на входе, система может никогда не восстановиться.

Ниже приведены три способа управления мощностью коммерческого котла:

1. Включение / выключение (циклическое) управление

2. Управление максимальной / низкой нагрузкой

3. Плавное регулирование

Двухпозиционное (циклическое) управление наиболее часто используется для небольших котлов производительностью до 1 000 000 БТЕ / ч. Жидкотопливная или газовая горелка включается и выключается для поддержания давления пара или температуры воды. Управление циклическим режимом приводит к снижению эффективности из-за охлаждения (что необходимо для безопасности) поверхностей камина за счет естественной тяги из дымовой трубы во время циклов выключения, предварительной и последующей продувки.

Горелки

с большой / малой нагрузкой обеспечивают меньшие потери при остановке цикла, поскольку горелка отключается только тогда, когда нагрузка ниже минимальной мощности поданного топлива.

Плавное регулирование используется на большинстве больших котлов, потому что регулирует выходную мощность в соответствии с нагрузкой всякий раз, когда нагрузка превышает предел слабого пламени, который обычно составляет не менее 15% от полной нагрузочной способности. Для определения объема газа или масла, поступающего в горелку, измеряется давление пара или температура горячей воды.

Устройства управления розжигом и безопасностью котла поставляются изготовителем котла и соответствуют нормам. BMCS обычно позволяет котлу зажигаться, обеспечивает заданное значение, управляет насосами и смесительными клапанами, а также контролирует работу и аварийные сигналы.

Регулятор горения регулирует подачу воздуха в горелку для поддержания высокого общего КПД в процессе горения. Более сложные системы используют кислородный датчик в дымовой трубе для контроля количества подаваемого воздуха для горения. В дымовой трубе можно использовать устройства определения плотности дыма, чтобы ограничить уменьшение количества воздуха, чтобы дымовые газы оставались в пределах плотности дыма.Непрерывное считывание и / или запись условий дымовых газов – процентной концентрации O2, температуры дымовой трубы – обычно входит в пакет управления большими котлами.

Простая система управления сгоранием содержит рычаг, который регулирует подачу воздуха от того же модулирующего двигателя, который регулирует подачу топлива (см. Рис. 8). Может быть предусмотрена возможность остановки потока воздуха через дымоход во время простоя.

Контроль пламени

Устройства контроля пламени необходимы на всех горелках. Контроль пламени для больших горелок может быть очень сложным, в то время как управление небольшими горелками, такими как бытовая печь, относительно простое. Органы управления должны обеспечивать надежную работу – т.е. они должны затруднять или делать невозможным обход каких-либо функций безопасности системы. Элементы управления также должны постоянно проверяться самостоятельно. Для коммерческих и промышленных горелок контроль защиты пламени обычно проходит через серию операций, аналогичных следующим.

– Очистить топку от несгоревших паров топлива (предварительная продувка).

– Зажечь пилота.

– Убедитесь, что пилот горит.

– Откройте главный топливный кран.

– Убедитесь, что пламя присутствует, как только заправлено топливо.

– Немедленно отключите подачу топлива, если пламя пропало.

– Очистите топку от несгоревшего топлива после каждого рабочего цикла (дополнительная продувка).

Рис. 8 Регулятор горения роторной масляной горелки.

Рис. 9 Простое устройство контроля пламени для газовой печи.

Ключом к любой системе защиты от пламени являются надежные и быстрые средства обнаружения наличия или отсутствия пламени. Методы обнаружения включают:

– Реакция биметаллического датчика на нагрев (медленный отклик).

– Реакция термопары на нагрев (медленная реакция).

– Проводимость пламени (быстрое, но ненадежное срабатывание)

– Исправление пламени (быстрое, надежное срабатывание).

– Ультрафиолетовое обнаружение пламени (быстрое, надежное срабатывание).

– Элементы сульфида свинца (фото) (быстрый, надежный отклик, если включена проверка частоты пламени).

Некоторые датчики могут потенциально выйти из строя из-за короткого замыкания, горячих огнеупоров или внешних источников света. Другие датчики, такие как выпрямление пламени и обнаружение ультрафиолета, реагируют только на пламя. Системы защиты от воспламенения должны быть одобрены лабораторией страховщика (UL) или Factory Mutual для конкретных применений. На рис. 9 показана система защиты от пламени, обычно применяемая в небольших газовых котлах или печах.Пламя газового пилотного клапана попадает на термопару, которая подает электрический ток, чтобы держать газовый клапан пилотного статора открытым. Если пилот выходит из строя или термопара выходит из строя, пилотный клапан закрывается или остается закрытым, предотвращая поступление газа к основной горелке и пилотной горелке. Pilotstat необходимо сбросить вручную.

На рис. 10 показано, как средства контроля пламени объединены с регуляторами горения небольшого парового котла, работающего на жидком топливе. Ультрафиолетовый (УФ) датчик пламени расположен там, где он может видеть пламя, и отключает горелку, когда пламя отсутствует.

В дополнение к средствам управления сгорания, безопасности и защиты от пламени, показанным на рис. 10, более крупные горелки часто снабжены дополнительными измерительными приборами, такими как:

– Процент O2 или CO2 в дымовых газах (для контроля эффективности сгорания)

– Температура дымовых газов

– Тяга печи (в дюймах водяного столба) в колонне

– Расход пара с сумматором или БТЕ горячей воды с сумматором

– Расход нефти и / или газа с сумматором

– Плотность дымовой трубы

УПРАВЛЕНИЕ НЕСКОЛЬКИМИ КОТЛАМИ

Основные подключения котла для трехзонной системы горячего водоснабжения показаны на рис.11. В этой системе два котла подключены параллельно. Горячая вода из верхней части котлов поступает в воздухоотделитель, который удаляет из воды весь захваченный воздух. Расширительный бак, подключенный к сепаратору, поддерживает давление в системе. При нормальных условиях эксплуатации бак наполовину заполнен водой. Давление воздуха в резервуаре поддерживает давление в системе и позволяет воде расширяться и сжиматься при изменении температуры воды в системе. Вода из котла проходит через сепаратор к трем зональным насосам, каждый из которых управляется собственным термостатом.В некоторых системах каждая зона может иметь центральный насос и клапан. Возвратная вода из каждой зоны возвращается в котел по обратной линии. В рамках этой системы типов возможно несколько вариантов, но процесс тот же. В этом примере нет ограничения минимального расхода котловой воды.

Пример управления установкой с двумя котлами на рис. 12 представляет собой установку с двумя котлами с регулируемыми котлами большой / малой нагрузки. Минимальная температура входящей воды должна составлять 145 ° F перед сильным пламенем, поток воды должен поддерживаться при включении котла, а график сброса вторичной горячей воды составляет 110 ° F воды при температуре 55 ° F и 180 ° F вода при температуре 5 ° F OA.Эти концепции хорошо подходят для систем с одним или несколькими котлами.

Рис. 10 Регулятор горения со схемой защиты от пламени.

Примечание: Разъединитель первичной / вторичной обмотки рассчитан на полный вторичный поток и, как и разъединитель холодильной установки, должен иметь длину не менее 6 диаметров трубы. В отличие от разъединителя чиллера, нормальный поток может происходить в любом направлении.

Рис. 11 Типовой трубопровод для многозонной системы отопления.

Рис. 12 График управления двухконтурной установкой.

Функциональное описание

Арт. Функция Арт. Функция
1 Включение / выключение / автоматическая функция для вторичной насосной системы 7, 8 9 Функция выключения / авто для котлов Точка остановки системы отопления (OA
2 Включение / выключение / автоматическая функция для системы отопления 10, 11 температура) Информация для оператора
3 Выбирает ведущий котел 12-14 Клапан регулируется для предотвращения
4 Точка запуска системы отопления (температура OA) входящая вода от падения ниже нижнего предела уставки
5, 6 Включение / выключение / автоматическая функция для первичных насосов (145 ° F)
Значок
Арт. Функция
15–18 Сброс уставки вторичной воды из OA
19, 20 Клапан регулируется для предотвращения падения поступающей воды ниже нижнего предела уставки (145 ° F)
21-23 Информация для оператора
24, выбирает котельную систему
Управление динамическим отображением (как показано на рис.13)
25, 26 Функции выбора программного сигнала, позволяющие клапану регулировать температуру ГВС во вторичном контуре в зависимости от нижних пределов котла
27 OA управление клапаном сброса PID

Характеристики

1. Полнопроходные котлы

2. Ограничение минимальной температуры поступающей воды в котел

3. Вторичная система с регулируемым расходом и полным потоком котла

4. Автоматика включения котла

5. Удобный контроль и регулировка

Условия успешной работы

1. Сеть управления, программное обеспечение и программирование для информирования контроллера теплоцентрали о потребностях вторичного вентилятора и расхода воды.

2. Электропроводка блокировки и управления согласована с производителем котла.

3. Контроль в соответствии с рекомендациями производителя котла.

4. Правильная уставка и настройки для конкретного проекта.

Спецификация

Отопительная установка должна работать под автоматическим управлением каждый раз, когда функция включения / выключения / автоматического включения вторичного насоса не находится в положении «ВЫКЛ», , в зависимости от программной функции включения / выключения / автоматического режима системы отопления.Ведущий котел, как определено программной функцией выбора ведущего котла, должен быть включен в любое время между 1 октября и 1 мая, температура OA упадет ниже 60 ° F на более чем 30 минут, а AHU будет призывая к теплу. Первичный насос каждого котла должен иметь программную функцию включения / выключения / автоматического включения, а каждый котел должен иметь функцию программного автоматического / автоматического выключения. Отопительная установка должна быть отключена каждый раз, когда температура OA поднимается до 65 ° F в течение более 1 минуты и после 1 мая.

УПРАВЛЕНИЕ СИСТЕМОЙ КОТЛА

Фиг.13 Динамический дисплей управления котельной системой.

Рис. 14 Типовые трубопроводы первичного и вторичного контура для модульных котлов.

Каждый раз при включении котельной установки включается первичный насос ведущего котла, и, как подтверждается расход, котел должен срабатывать под заводским контролем для поддержания 180 ° F. Если состояние ведущего котла не меняется на «включен» или если поток не подтверждается в течение 5 минут, необходимо включить ведомый котел.

Во время работы котла, трехходовой смесительный клапан должен располагаться так, чтобы перевести поток котла в рециркуляционный режим до тех пор, пока вода, поступающая в котел, не превысит нижнее предельное значение 145 ° F, после чего смесительный клапан должен переключиться на поддерживайте температуру вторичной воды от 110 до 180 ° F, так как температура OA варьируется от 55 до 5 ° F.

Ведущий котел должен быть заблокирован на 60 мин после запуска ведущего котла. После этого каждый раз, когда один регулирующий клапан котла получает команду на полное открытие от вторичного контура регулирования температуры в течение более 5 минут и температура вторичной воды составляет менее чем на 5 ° F ниже уставки температуры вторичной воды, «выключено» (задержка) насос котла должен запуститься. И, после подтверждения расхода, отключенный котел должен иметь возможность работать под заводским контролем для поддержания 180 ° F.Смесительный клапан только что запущенного котла должен управляться датчиком нижнего предела температуры воды на входе 145 ° F и заданным значением, аналогичным датчику ведущего котла, а затем, в унисон с смесительным клапаном другого бойлера для поддержания сброса, вторичного горячего водоснабжения. температура.

Каждый раз, когда оба котла работают, а их регулирующие клапаны открыты менее чем на 40% по отношению к вторичной обратной линии, котел и насос, проработавшие дольше всего, отключаются.

Котлы модульные

Модульные котлы обеспечивают тепло в широком диапазоне нагрузок и позволяют избежать потерь в режиме ожидания и других потерь, связанных с работой больших котлов при малых нагрузках.На рис. 14 показано расположение трубопроводов первичного и вторичного контура, в котором каждый модульный котел имеет свой собственный насос. Насос котла включен, когда котел включен.

Отключенные котлы не имеют потока и могут охлаждаться . Каждый включенный котел работает на полную мощность или почти на полную мощность. Предотвращение прерывистой работы предотвращает потери в дымовой трубе или в окружающую среду, когда котел выключен.

Нормальное управление модульными котлами включает один из включенных котлов для поддержания температуры воды в подающей магистрали в соответствии с требованиями нагрузки.Датчик управления питающей магистралью последовательно включает котлы. Если нагрузка превышает мощность работающих котлов, запускается дополнительный котел. Ведущий (циклический) котел можно менять ежедневно или еженедельно, чтобы уравнять износ всех котлов, или при использовании цифрового управления программа может запустить котел, который отключался дольше всех.

ЗАКЛЮЧЕНИЕ

На многих предприятиях котлы представляют собой наиболее значительную часть энергопотребляющего оборудования.Понимание того, как работает котел и как им лучше всего управлять, может привести к значительной экономии энергии для жилых, коммерческих и промышленных комплексов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
