Сравнение двухтрубной и коллекторно-лучевой систем отопления

В последнее время немалое внимание уделяется комфорту и экономии: от отопительной системы требуется гибкая регулировка мощности отопления для каждого помещения и возможность отключать целые комнаты без выключения обогрева в других частях дома.

Основные достоинства отопления «теплый пол»

Практика показывает, что наиболее полно перечисленным требованиям соответствуют:

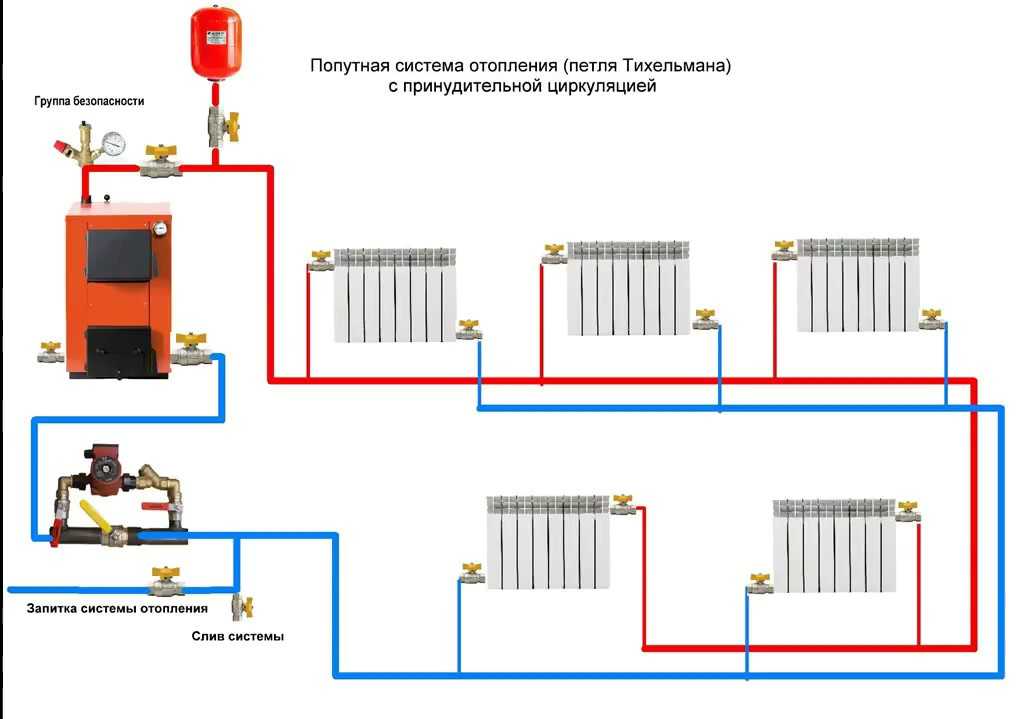

двухтрубная система. Все радиаторы в помещении последовательно «обходятся» двумя коллекторами, один из которых питает батареи горячей водой, а второй – собирает остывший теплоноситель и возвращает его к котлу для повторного подогрева;

коллекторно-лучевая система. Нагретый теплоноситель подается к коллекторной гребенке с несколькими фланцами, от которых отходят трубопроводы к разным контурам или отдельным отопительным приборам. Рабочая жидкость, поступающая из обратных магистралей, с помощью аналогичной гребенки собирается в один поток и подается в котел для подогрева.

Какую систему выбрать – двухтрубную или коллекторно-лучевую?

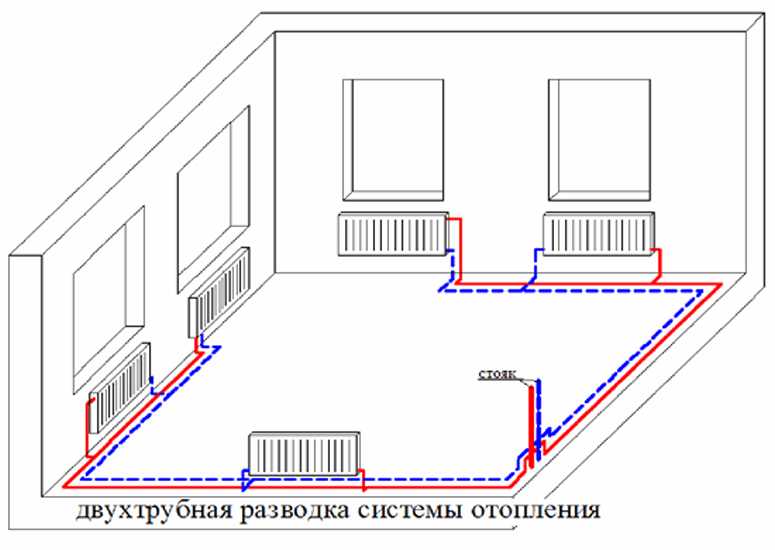

Двухтрубная система отопления – это экономичное и практичное решение для небольшого частного дома. Благодаря низкому гидродинамическому сопротивлению в магистралях, при правильной организации уклона труб можно организовать систему отопления, для которой не потребуется насос для принудительной циркуляции воды. Двухтрубная система – хорошая с точки зрения теплоотдачи и использования тепловой энергии. Но вследствие большой длины трубопроводов может наблюдаться разница в температурах между помещениями, которые находятся в непосредственной близости к котлу, и комнатами, удаленными от центральной магистрали.Для монтажа коллекторно-лучевой системы требуются бо́льшие финансовые и временные затраты, но они полностью окупаются в процессе эксплуатации, потому что:

задача лучевой системы – обеспечение оптимального температурного режима во всех помещениях. Она позволяет учесть особенности поэтажной планировки;
благодаря коллекторно-лучевой системе можно организовать индивидуальную подачу горячей воды к каждому контуру или каждому отдельному отопительному прибору.

Наш совет

Если требуется максимально простая и надежная система без излишеств, то лучше выбрать двухтрубный вариант. Но если есть возможность с прицелом на будущее вложить средства в оборудование инженерных коммуникаций, обеспечивающих максимальный комфорт, то ваш выбор – это коллекторно-лучевая система.

Но окончательное решение следует принимать после консультации с опытным специалистом и проведения гидравлического расчета, включающего данные по характеристикам отопительного оборудования, разводке магистралей и ветвей, диаметру труб, количеству обогревательных элементов и др.

У нас вы можете получить бесплатную консультацию по проектированию, подбору оборудования и монтажу как двухтрубной, так и коллекторно-лучевой системы отопления.

Смотрите также:

Одноконтурный или двухконтурный котел ?
Сравнение напольного и настенного котла
Радиаторное отопление и “теплый пол”

Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.

Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:

тройниковый;

лучевой

Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.

Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.

Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
скрытый монтаж.
возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)

Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.

Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.

Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.

Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;

во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

Рассчитайте места установки радиаторов отопления.
Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.

Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.

Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ: Чаще всего используется труба диаметром 16.

Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.

Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.

Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.

Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

Дом
Блог
Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

Многие системы HVAC используют гидравлические трубопроводы в качестве средств для обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел берут на себя общую нагрузку ОВК по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический контур может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для отопления и охлаждения.

Двухтрубная система: При использовании общих гидравлических трубопроводов для отопления и охлаждения каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.

Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две подающие и две обратные трубы.

Как и большинство инженерных решений, каждая конфигурация системы имеет свои преимущества и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем, а также их сравнение с более современной альтернативой: водяными тепловыми насосами.

Наши инженеры по проектированию инженерных систем могут подобрать оптимальную конфигурацию ОВКВ для вашего здания.

Двухтрубные системы ОВКВ

В двухтрубной системе используется вдвое меньше гидравлических трубопроводов, чем в четырехтрубной системе, что снижает стоимость и сокращает время монтажа. Система также более компактна, что снижает потребность в пространстве для технических помещений. Техническое обслуживание также проще в двухтрубной системе благодаря меньшему количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является отсутствие эксплуатационной гибкости. Гидравлический контур, проходящий через здание, соединяется либо с котлом, либо с чиллером в зависимости от общих потребностей, и все помещения здания должны работать в одном режиме; Нагрев одних зон при охлаждении других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха — отличный выбор для тропического климата, где здания часто эксплуатируются в течение всего года, не требуя обогрева помещений. Котел в этих случаях обычно не используется, если только он не требуется для горячей воды, но в этом случае речь идет о совершенно другой системе здания.

Четырехтрубная система ОВКВ

В этой конфигурации системы используется в два раза больше труб, чем в двухтрубной системе ОВКВ, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества креплений, клапанов и точек подключения также приводит к тому, что система требует более сложного технического обслуживания.

Однако четырехтрубные системы HVAC обладают характеристиками, недоступными для двухтрубных систем. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников охлажденной и горячей воды:

Змеевик с охлажденной водой используется с максимальной производительностью для удаления как можно большего количества влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
Любое чрезмерное охлаждение затем компенсируется нагревательным змеевиком, который подает воздух с приемлемой температурой и влажностью.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются, когда он проходит через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Другим существенным преимуществом четырехтрубной системы является возможность одновременного охлаждения или обогрева различных помещений здания. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть охлаждения помещений осуществляется с помощью электричества, а отопление помещений обычно осуществляется за счет природного газа или мазута. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно стоит дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, обеспечивает более высокую отдачу на каждый потраченный доллар, и компании по управлению недвижимостью могут сосредоточиться на них в первую очередь, чтобы максимизировать окупаемость инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, то стоимость тонно-часа отопления может быть выше. Энергоаудит — лучший способ определить наиболее экономически выгодную модернизацию здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются водяные тепловые насосы вместо фанкойлов, она может предложить преимущества четырехтрубной системы, опираясь на один гидравлический контур трубопровода. . Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

Тепловые насосы извлекают тепло из областей, требующих охлаждения, и тепло отводится в водяной контур.
Отопление помещений возможно одновременно, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме обогрева.

При такой конфигурации системы нагрузки на отопление и охлаждение уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы. Никогда не требуется, чтобы чиллер и котел работали одновременно: чиллер работает, когда нагрузка на охлаждение выше, а котел работает, когда нагрузка на отопление выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

), который указывается в процентах. Например, газовый котел с КПД 95 % отдает 95 % теплоты сгорания воде, протекающей по гидронному трубопроводу.
используют коэффициент энергоэффективности (EER) для определения своей эффективности в стандартных условиях испытаний и интегрированный коэффициент энергоэффективности (IEER) для отражения своей эффективности после учета сезонных факторов и изменчивости нагрузки. EER и IEER представляют собой не процентные значения, а скорее отношение холодопроизводительности в БТЕ/час к потребляемой электроэнергии в ваттах, что аналогично показателю расхода бензина автомобиля.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как наиболее эффективные чиллеры с водяным охлаждением имеют EER выше 20. Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также можно использовать геотермальный тепловой насос вместо котла и чиллера. Эти устройства так же эффективны, как чиллеры с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме обогрева, даже если они работают на электричестве. Однако для работы геотермальных тепловых насосов требуются определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не установлены чиллер и бойлер, или когда и чиллер, и бойлер старые и неэффективные. Если существующий чиллер и котел уже эффективны, переход на геотермальный тепловой насос может оказаться финансово невыгодным.

Свяжитесь с нами

Метки: Дизайн Устойчивое развитие

Присоединяйтесь к более чем 15 000 коллег-архитекторов и подрядчиков

Получайте советы экспертов по инженерным вопросам прямо на свой почтовый ящик. Подпишитесь на блог инженеров Нью-Йорка ниже.

типов радиаторов | Горячая вода, пар и лучистое тепло

Если в вашем доме есть радиаторы, может быть трудно определить, паровое у вас отопление или водяное. Обе системы распространены в старинных домах, и обе обеспечивают чистое тепло без пыли. Вот несколько советов, которые помогут вам определить, какой тип системы отопления у вас есть.

Не гадайте, какой у вас радиатор. Будь то радиаторы горячей воды, паровые радиаторы или любой другой тип системы отопления, American Vintage Home может помочь вам сегодня. Позвоните нам сейчас по телефону (847) 999-4595, чтобы начать.

Паровое отопление

Система парового отопления использует бойлер для превращения воды в пар. Затем пар циркулирует по трубам к радиаторам и обогревает дом. Когда пар охлаждается, он снова конденсируется в воду и возвращается в котел для повторного нагрева. Показатели систем парового отопления:

Количество труб

Одна труба : Если вы видите только одну трубу, выходящую из вашего радиатора, это означает, что у вас однотрубная система, и это определенно пар. Пар поступает по трубе, тепло рассеивается, пар конденсируется в радиаторе, а вода по той же трубе возвращается в котел.
Две трубы : Две трубы, идущие от радиатора, означают, что это может быть система горячей воды или пара. В двухтрубной паровой системе пар поступает в радиатор из одной трубы, а процесс конденсации происходит в другой трубе, возвращая воду в котел.

Пронзительный свист
Если вы иногда слышите пронзительный свист из радиатора, скорее всего, у вас паровая система отопления. Свист также может быть признаком того, что ваша система нуждается в обслуживании.

Смотровое стекло

Вам нужно будет спуститься в подвал и посмотреть на котел для этой части. Системы парового отопления всегда должны иметь смотровое стекло, закрепленное вертикально снаружи котла. Смотровое стекло представляет собой прозрачный стеклянный цилиндр высотой около 12 дюймов, частично заполненный водой для индикации уровня жидкости, содержащейся в системе.

Водяное отопление

В системе водяного отопления горячая вода проходит от котла через циркуляционный насос к радиатору, который рассеивает тепло и обогревает помещение. Вода продолжает циркулировать по системе, когда отопление включено. Показатели систем водяного отопления:

Две трубы
Системы горячего водоснабжения всегда будут иметь две трубы, идущие от радиатора – не обязательно из разных углов. Однако в некоторых системах парового отопления также используются две трубы, поэтому необходимы дополнительные исследования

Циркуляционный насос
Если циркуляционный насос подключен к системе отопления вашего котла, это обычно означает, что у вас есть система горячего водоснабжения. Циркуляционные насосы бывают самых разных ярких цветов.

Расширительный бак
Если у вас есть водяное отопление, то рядом с котлом также должен быть расширительный бак. Расширительный бак защищает систему горячего водоснабжения от создания избыточного давления.

Как паровые, так и водяные системы необходимо ежегодно обслуживать, чтобы обеспечить бесперебойную работу. Паровые системы особенно требуют особого ухода, который следует проводить регулярно. Кого бы вы ни выбрали для обслуживания вашей системы отопления, убедитесь, что он имеет большой опыт и хорошо осведомлен о потребностях старых домов.
