Какая система отопления лучше: однотрубная или двухтрубная?

Определить какого вида должна быть система отопления необходимо еще на начальной стадии строительства здания. Системы отопления разделяют на однотрубные и двухтрубные. Однотрубные системы намного проще. Одна труба служит для перемещения теплоносителя из котла в батареи, расположенные в квартирах. У этой системы множество недостатков, поскольку температуру батарей нельзя регулировать, а на первые этажи здания вода поступает уже не такой горячей. А вот двухтрубная система отопления распределяет тепло равномерно. Одна труба подает горячий теплоноситель в батареи, другая является обратной. Несмотря на то, что однотрубная система стоит гораздо дешевле, все чаще используется двухтрубная система водяного отопления. Почему? Она позволяет в каждом помещении жилого дома регулировать температуру по собственному желанию с помощью регулирующего вентиля. И поэтому лучше подойдет для здания любой конфигурации с любым количеством этажей. При строительстве жилого здания, большое значение имеет правильное проведение коммуникаций. Поэтому в этой статье мы подробно разберем, когда отопление частного дома стоит делать однотрубным, а когда лучше подойдет двухтрубная система отопления.

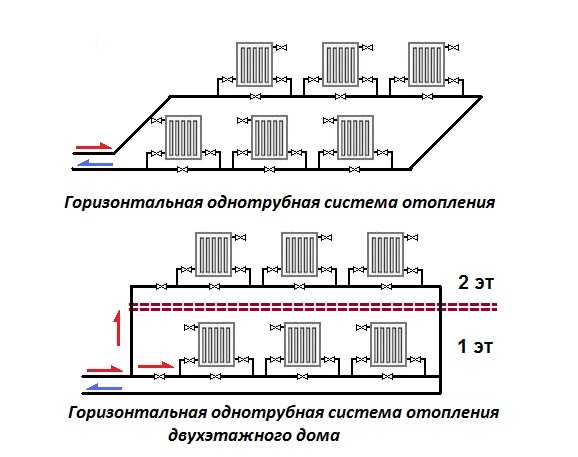

Горизонтальная система последнее время получает большое распространение, ввиду того, что многие новые здания имеют большую протяженность, а также не имеют простенков. Из-за внедрения панельно-каркасных конструкций и отсутствия простенков, размещать вертикальные стояки довольно затруднительно. Поэтому используется двухтрубная горизонтальная система отопления, а стояки для ее ветвей размещают в различных дополнительных помещениях здания, например, в коридорах или лестничных клетках. В такой системе нагревательные приборы одного этажа подключают к единому стояку, в то время как в двухтрубной вертикальной системе отопления к единому стояку подключают нагревательные приборы разных этажей.

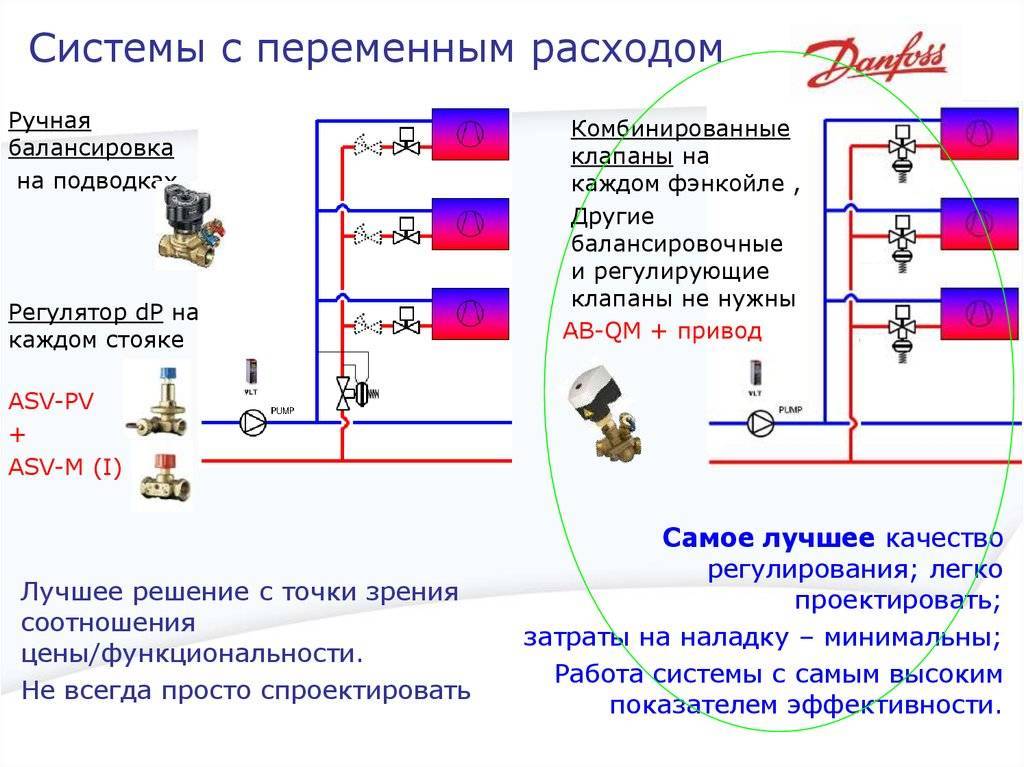

Двухтрубная система отопления с устройствами балансировки и регулировки

1-котел; 2-автовоздушник; 3- термостатический клапан; 4- батарея; 5 – устройство балансировки; 6- бак; 7 – вентиль; 8- фильтр трубопроводный; 9 – насос; 10 – манометр температуры; 11 – предохранительный клапан

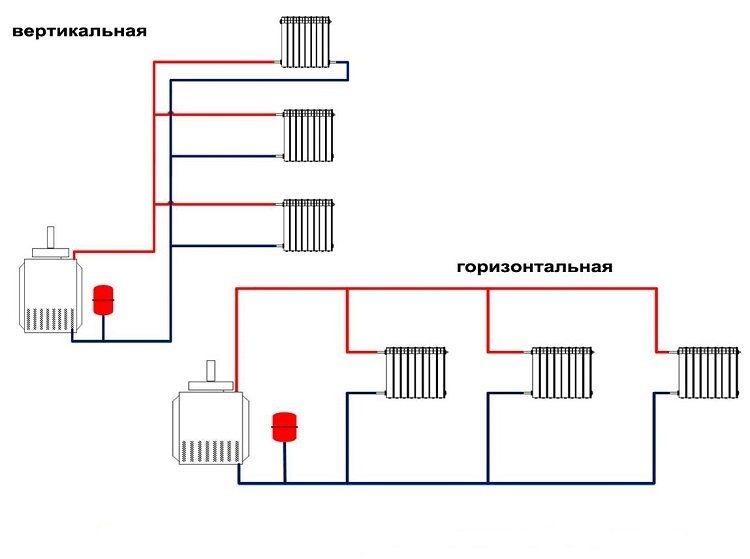

Вертикальная система отопления стоит несколько дороже, чем горизонтальная, поскольку здесь необходимо больше труб, а сам монтаж проводится дольше. Зато она исключает возможность образования воздушных пробок в нагревательных приборах, а также ее проще эксплуатировать, чем горизонтальную систему.

Особенности проектирования двухтрубных систем

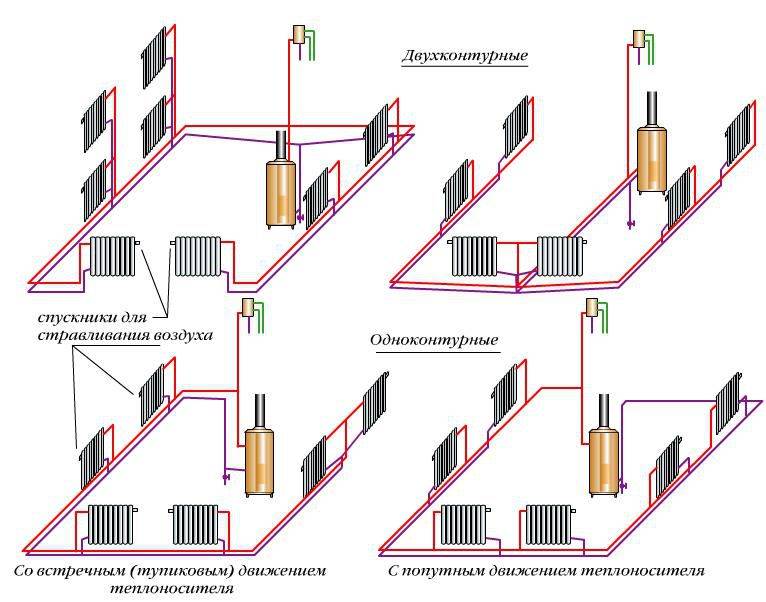

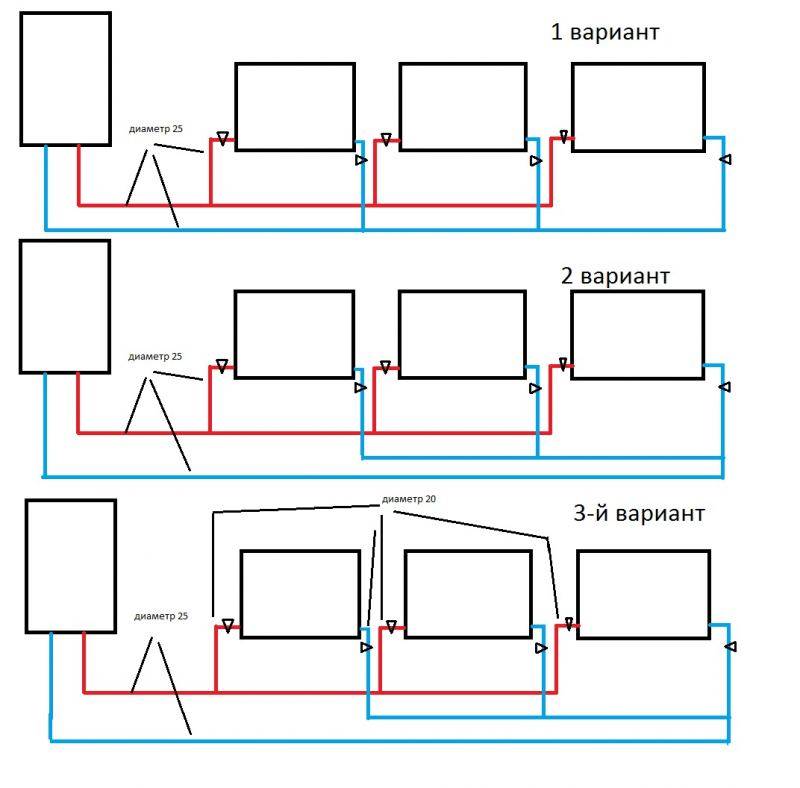

Выбор направления движения теплоносителя. Существуют тупиковая двухтрубная система отопления и прямоточная. В тупиковой системе отопления прямая и возвратная вода текут в противоположных направлениях, тогда как в прямоточных системах направления прямой и возвратной воды совпадают.

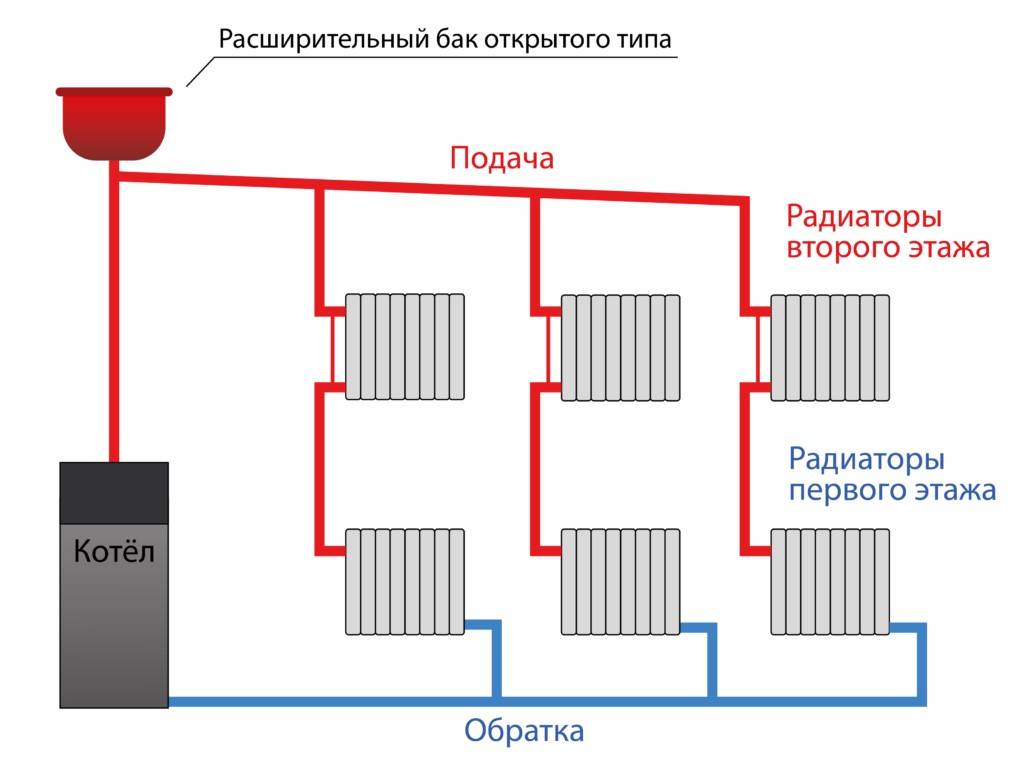

Вариант циркуляции воды в отопительной системе. Отопительные системы с естественной циркуляцией используются только при строительстве небольших зданий, площадью не более 150 кв. м. Двухтрубная система отопления частного дома вполне может иметь естественную циркуляцию. Вода циркулирует под действием собственной плотности, поэтому трубы такой системы имеют большой диаметр, а прокладывают их под углом в горизонтальной плоскости. Недостатком подобной системы отопления является то, что они практически не поддаются регулировке, а плюсом – то, что они не зависимы от электроснабжения.

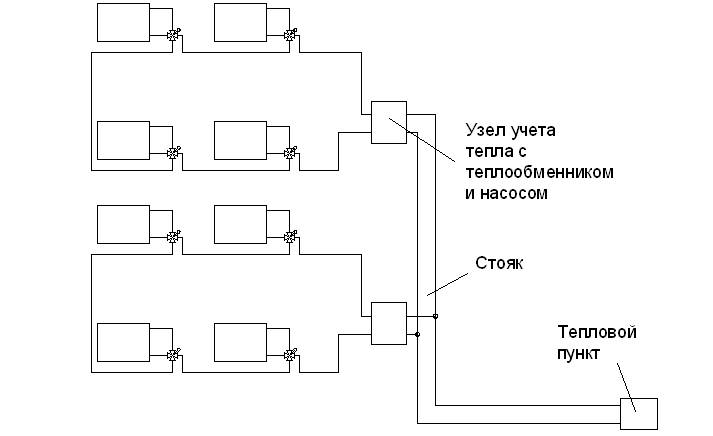

В больших зданиях используется двухтрубная принудительная система отопления, которая намного более эффективна, чем система с естественной циркуляцией. Тем не менее, она нуждается в электропитании, которое должно постоянно присутствовать. В такой системе используется циркуляционный насос, который позволяет монтировать трубы с небольшим диаметром и прокладывать их без уклона. Двухтрубная система отопления многоэтажного дома не может быть основана на принципе естественной циркуляции воды.

В одноэтажном доме часто используют однотрубные системы отопления. На самом деле, это не совсем правильный подход. Система должна обогревать все помещения даже в самые лютые морозы, а с подобной задачей лучше справляется двухтрубная система отопления. Двухтрубная система отопления одноэтажного дома имеет один существенный недостаток – она обойдется заказчику довольно дорого. Но на системе отопления средства лучше не экономить.

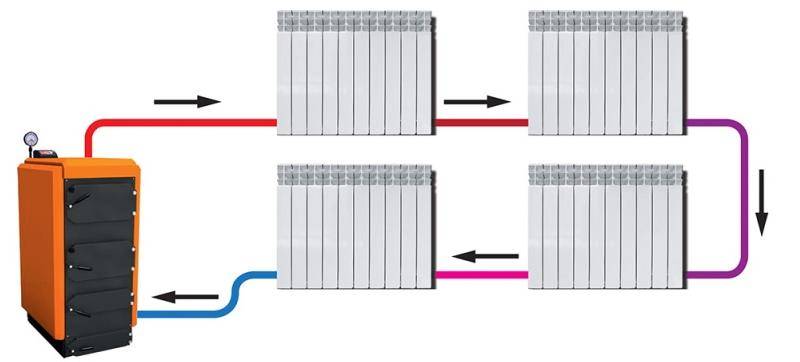

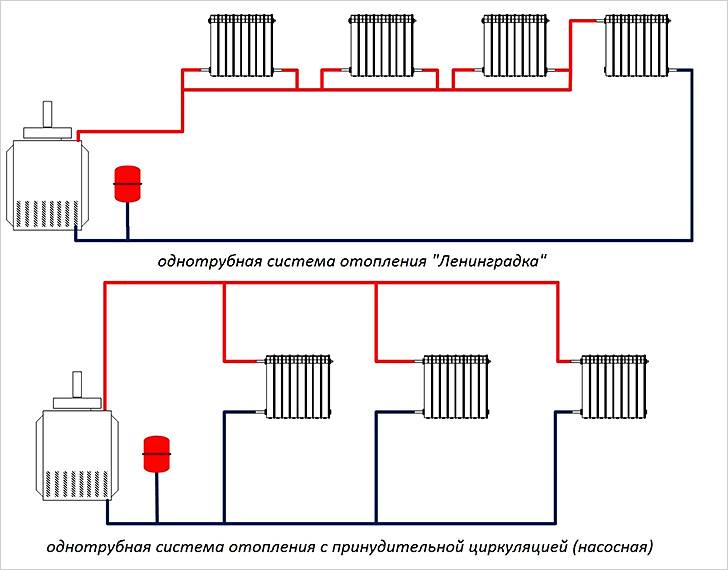

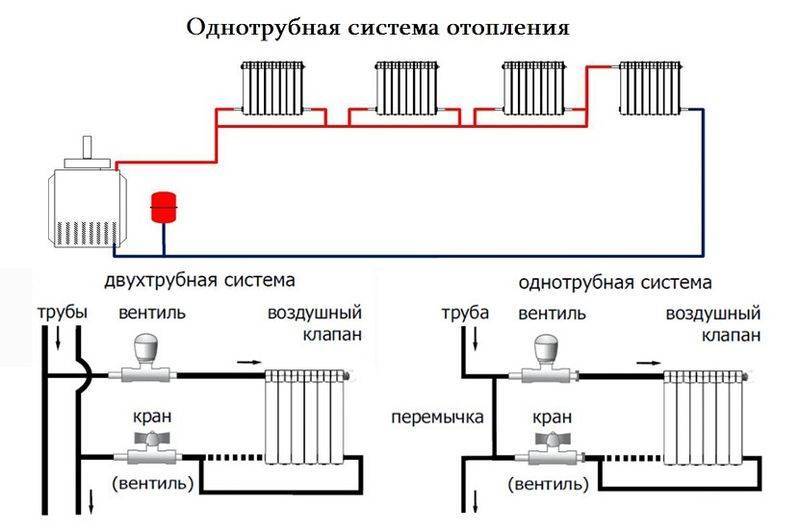

Однотрубная система отопления

В Советском Союзе одно время строительство жилых домов набрало такие обороты, что министерство было вынуждено задуматься о глобальном удешевлении процесса. В числе прочих решений было предложено экономить на прокладке инженерных коммуникаций, в частности, на трубах отопления – так на свет появилась не самая лучшая идея использовать однотрубную систему отопления жилых квартир, да и производственных помещений. В таких системах полностью отсутствуют стояки обратной подачи или приема воды как отработанного теплоносителя. Кроме того, вертикальная однотрубная система отопления значительно проще в монтаже, а, следовательно, на ее устройство уходит меньше трудозатрат, то есть, имеется серьезный положительный экономический эффект. О проблемах, связанных с ее применением, инженеры того времени не слишком задумывались.

Преимущества и недостатки однотрубных систем

Зная основные недостатки и достоинства однотрубной системы отопления, можно определяться с проектированием отопления в своем частном доме или загородной коттедже. Мы рекомендуем принимать решения только после осмотра объекта специалистом, но уже на начальных этапах проектирования вы можете оценить целесообразность такой системы для помещения.

Аргументы “против”

Самое большое различие, которое имеют однотрубная и двухтрубная система отопления – это последовательное соединение радиаторов, которое в процессе эксплуатации не позволяет регулировать интенсивность нагрева одного из них без последствий для последующих. То есть, если в спальне достаточно жарко и нужно убавить температуру, прижав вентиль на радиаторе, в других комнатах вода в батареях тоже будет остывать.

Второй серьезный минус – однотрубная система отопления дома требует более высокого давления теплоносителя в процессе эксплуатации. Повышается мощность насосов в котельных – повышаются эксплуатационные расходы, появляется больше протечек, система чаще требует пополнения воды. Не исключение и однотрубная система отопления частного дома: в такую систему обязательно нужно врезать насос, в то время как в двухтрубных системах теплоноситель может перемещаться самотеком.

Третий существенный недостаток – однотрубная система отопления дноэтажного дома должна иметь вертикальный розлив. То есть, емкость-расширитель обязательно должен устанавливаться на чердаке, в данном случае выполняющем роль технического этажа. В случае, когда такая система устраивается в многоэтажном жилом доме, необходимо прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на каждом этаже. Дело в том, что с вертикального излива вода по однотрубным системам отопления спускается вниз, последовательно проходя через радиаторы на каждом этаже. Разумеется, в каждом радиаторе она отдает часть температуры, доходя до первых этажей с потерей теплоэнергии едва ли не до 50%. Поэтому при таких системах на каждом этаже ставят дополнительные перемычки, а на нижних этажах устанавливают большее количество секций радиатора, чем на верхних.

Аргументы “за”

Помимо всего вышеописанного эта система отопления имеет ряд плюсов, которые вполне могут уравновесить недостатки. Во-первых, основные ее отрицательные стороны были характерны для советского времени, когда технический прогресс еще не совершил многих революционных переворотов в технологиях. Сегодня однотрубная система отопления – одна из самых распространенных систем, особенно для частного строительства.

Во-вторых, большой плюс такой системы, разумеется, в экономии материалов. Соединительные трубы, обратные стояки, перемычки и подводы к радиаторам отопления – все это в сумме дает достаточную протяженность трубопровода, который стоит немалых средств. Однотрубная система отопления позволяет избежать монтажа лишних труб, серьезно сэкономив. Во-вторых, это гораздо эстетичнее выглядит.

В-третьих, есть множество технологических решений, которые избавляют от проблем, существовавших в таких системах буквально десяток лет назад. На современные однотрубные системы отопления устанавливают термостатические клапаны, радиаторные регуляторы, специальные воздухоотводчики, балансировочные вентили, удобные шаровые краны. В современных отопительных системах, использующих последовательную подачу теплоносителя, уже можно добиться понижения температуры в предшествующем радиаторе без ее снижения в последующих.

Зная основные особенности однотрубной и двухтрубной систем отопления, можно приступать к проектированию отопления в частном доме или загородной коттедже. Тем не менее, мы рекомендуем приступать к монтажным работам только после осмотра объекта специалистом. Обратитесь к нашим инженерам за помощью в проектировании коммуникаций по телефону +7 (495) 580-29-99 или оставьте заявку на нашем сервисе поиска монтажников montazh.online.

схема разводки отопления на фото и видео примерах

Содержание:

1. Особенности лучевой схемы теплоснабжения

2. Элементы коллекторной схемы отопления

3. Выбор труб для лучевой разводки системы отопления

4. Коллекторная система и теплые полы

5. Преимущества коллекторной системы

При возведении здания любого назначения обустройство лучевой разводки системы отопления относится к наиболее затратным статьям сметы на строительство. По этой причине следует тщательно обдумывать каждый этап создания отопительной конструкции, уделяя внимание даже незначительным деталям.

Среди прочих решений, необходимо определиться со способом разводки труб, чтобы система теплоснабжения получилась наиболее эффективной, надежной и безотказной в работе. По мнению специалистов в области теплотехники, современным и перспективным считается вариант разводки труб от источника тепловой энергии по всему зданию, получивший название лучевое отопление дома.

Особенности лучевой схемы теплоснабжения

Лучевая система отопления является оптимальным выбором способа теплоснабжения для домов с большим количеством комнат и подсобных помещений или для зданий, в которых насчитывается несколько этажей. Благодаря ее монтажу значительно повышается эффективность работы оборудования и качество теплопередачи, поскольку отсутствуют излишние теплопотери. На фото можно увидеть, как выглядит один из вариантов коллекторной схемы обогрева дома.

Принцип функционирования лучевой разводки несложен, но имеет ряд особенностей. Он подразумевает расположение на каждом этаже нескольких коллекторов для отопления, от которых организуют прокладку трубопроводов для прямой и обратной подачи теплоносителя (детальнее: “Прокладка трубопроводов отопления по правильной схеме”). Если создается лучевая разводка системы отопления, инструкция к такой схеме регламентирует монтаж элементов конструкции в цементную стяжку.

Разводка отопительного трубопровода должна выполняться до начала внутренних ремонтных работ. Если этого не сделать, тогда нужно будет срывать стяжку, прокладывать трубы и вновь заливать полы специальным раствором.

Элементы коллекторной схемы отопления

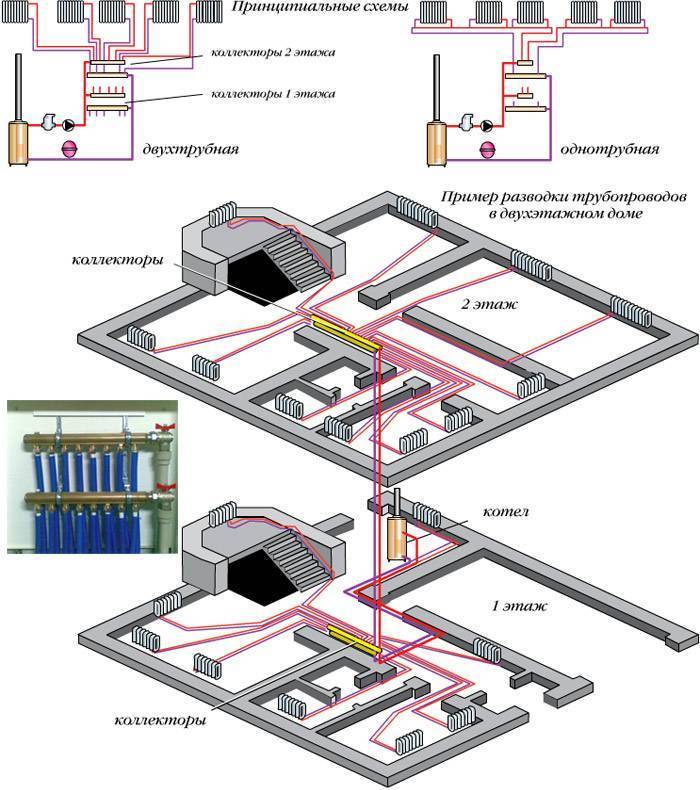

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

   Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов.

   Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

   Для коллекторных систем пола с обогревом насосы необходимо выбирать очень тщательно (прочитайте также: “Коллекторная система отопления частного дома – схема разводки”). Нужно помнить, что для подобного варианта обогрева требуются более мощные приборы для перекачивания жидкого теплоносителя.

3. Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: “Распределительная гребенка системы отопления – назначение и принцип работы”).
   Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

   Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

4. Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления, запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Выбор труб для лучевой разводки системы отопления

Прежде, чем приступить к обустройству такой конструкции, как лучевая разводка системы отопления, необходимо определить, какие подводящие и отводящие трубы следует приобрести. Их параметры очень важны.

Так, должны быть одинаковые габариты труб у следующих элементов системы:

• нагревательный котел;
• подводящая магистраль;
• вход у коллектора.

Исходя из этого, нужно подбирать диаметры одинаковые труб, в том случае, если окажется что они отличаются, потребуются специальные переходники.

Материалы, из которых производят трубы подвода и отвода горячего и уже остывшего теплоносителя, бывают самыми разными. Но специалисты рекомендуют отдавать предпочтение пластиковой продукции, отличающейся доступностью для многих владельцев недвижимости и простотой проведения монтажных работ. Но и при выборе таких труб нужно принимать во внимание стойкость к негативному влиянию агрессивных сред и высоких температур.

Коллекторная система и теплые полы

Лучевая система отопления двухэтажного дома или многоэтажного здания эффективно функционирует с системой теплый пол.

Но подобный вариант обогрева имеет особенности конструкции, что необходимо учитывать на стадии проектирования теплоснабжения строения:

• на всех контурах коллекторы в обязательном порядке снабжают термостатическими клапанами и приборами, регулирующими расход теплоносителя;
• при реализации схемы разводки труб для системы теплого пола используют термостатические головки и электротепловые приводы. Благодаря данным приборам конструкция пола с обогревом немедленно реагирует на изменение температуры воздуха в помещении, поддерживая в нем комфорт и уют;
• при выборе типа распределительной системы нужно знать, что она может быть выполненной по стандартной или индивидуальной схеме. Профессионалы советуют отдавать предпочтение второму варианту. В индивидуальных системах тогда не только котел функционирует в нормальном режиме, но и нет значительных температурных перепадов, а топливо расходуется в экономном режиме. Теплые полы, сделанные с применением индивидуальной лучевой схемы разводки, можно обустраивать в любом здании.

Преимущества коллекторной системы

Лучевая отопительная система имеет ряд преимуществ перед одно- и двухтрубными конструкциями.

Среди них основными являются:

• наличие возможности скрыть прокладку трубопровода и других элементов оборудования;
• отсутствие соединений и как результат слабых мест между коллектором и радиаторами отопления;
• несложный монтаж системы и выполнение работ самостоятельно, даже не имея особых навыков. Количество соединений минимально и поэтому сборка выполняется в кратчайшие сроки;
• стабильное функционирование отопительной конструкции. В случае использования лучевого способа разводки отсутствует вероятность гидравлических ударов. Особо данная проблема актуальна в том случае, когда предстоит монтаж импортной сантехники, для которой граничное давление равно 3 атмосферам;
• чтобы отремонтировать или заменить поврежденные участки трубопровода, достаточно отключить луч схемы, а вся система будет продолжать функционировать в прежнем режиме;
• оборудование имеет доступную стоимость, как и все его комплектующие;
• упрощение процесса проектирования и монтажа отопительной конструкции по причине использования труб одинакового диаметра, идущих от гребенки.

Лучевая отопительная система отличается эффективностью, производительностью, недорогой ценой, безопасностью и комфортом. Применять данную схему можно в любом по назначению здании, начиная от собственного дома и заканчивая крупным офисным зданием.

Видео о лучевой разводке системы отопления:

Лучевая система отопления

Рынок теплотехники предлагает бесконечное количество моделей котлов и периферийного оборудования для отопления частного дома. Но покупка, даже самого современного и высокотехнологичного оснащения – это еще не все, нужно выбрать правильную конфигурацию отопительной системы. Об одной из популярных методик соединения труб – лучевой или веерной, мы и поговорим в этой статье.

Нюансы веерной разводки

Существует два варианта соединения радиаторов отопления с котлом:

• тройниковый;

• лучевой

Первый способ – классический, бюджетный. Главный его недостаток – необходимость в полном отключении системы при работах на любом локальном участке. Этого можно избежать, если оборудовать вход и выход у каждого прибора системы кранами, запорной арматурой, но такая модернизация значительно увеличит стоимость проекта.

Еще одна особенность стандартной одно/двухтрубной системы отопления – открытый монтаж. Так как число труб в этом случае невелико, дизайнеры предпочитают не «заморачиваться» с их маскировкой и оставляют открыто лежать по стенам.

При веерной/лучевой разводке оставлять на поверхности масштабную сетку из труб – идея так себе, поэтому их прячут в пол и стены, оставляя на виду только отопительные радиаторы.

Стоит такая система примерно столько же, как и классическая. Так как при лучевой системе не используются дорогостоящие фитинги для сшитого полиэтилена, а монтируется только цельная труба маленького сечения ф16. Лучевая разводка исключает стыки на трубе, что ведет к исключению возможных протечек, на протяжении всего периода эксплуатации объекта. Также эффективность и удобность данной системы в том, что есть возможность отключить определенный прибор отопления в любой момент времени, например если при ремонте в комнате случайно просверлили трубу шурупом, при этом остальные радиаторы отопления будут функционировать и не придется отключать всю систему отопления дома. При тройниковой системе вам бы пришлось отключать всю системы или оснащать системы большим количеством байпасов и запорной арматурой, что существенно повысит стоимость организации отопления.

Исходя из вышесказанного, бесспорным плюсом лучевой системы является минимальное количество соединений, что позитивно влияет на гидравлическую стабильность всей системы отопления.

Благодаря особенностям подключения теплоноситель имеет одинаковую температуру в любой точке системы, равномерно прогревая помещение и не оставляя «мертвых зон».

Достоинства веерной системы

Основными достоинствами веерной системы являются:

• возможность точно регулировать температуру в районе каждой комнаты, батареи, отключая лишние или, наоборот, подключая недостающие элементы отопления;
• особенности лучевой укладки труб позволяют производить ремонт и обслуживания системы без общего отключения, по секторам и участкам;
• скрытый монтаж.
• возможность дооснащать систему отопления зональной автоматикой(регулировка температуры через комнатные термостаты)

Важно! С учетом сказанного стоит доверять монтаж профессионалам. Неправильная или некачественная сборка может свести к минимуму достоинства веерной системы из-за частых и дорогих ремонтов.

Как делают лучевую разводку

Главным узлом при создании веерной системы является коллектор. Если отопление монтируется в доме с более чем одним этажом, нужно учитывать, что коллектор ставится отдельно на каждый этаж. Для удобства обслуживания и ремонта каждый узел располагают в специальном шкафу, обеспечивая свободный доступ.

Важно! Чем меньше в системе соединений, тем выше общий уровень ее гидравлической стабильности.

Главный узел любой отопительной системы – котел. Для максимальной эффективности системы нужно грамотно подобрать модель котла.

Важно! При проектировании необходимо учитывать протяженность трубопроводов, и, соответственно, величину тепловых потерь. Снизить их до минимума поможет качественная изоляция.

Выбираем циркуляционный насос

Веерная разводка – это, чаще всего, горизонтальная система с принудительной циркуляцией. В ней не обойтись без насоса, который заставит теплоноситель двигаться по контуру. Постоянное движение нагретой жидкости делает температуру одинаковой в любой точке системы.

Выбор параметров производительности насоса должен осуществляться еще на стадии проектирования, с учетом диаметра, общей длины труб и места его будущего расположения.

Установка насоса

Для получения максимума от системы отопления при монтаже следует учитывать следующие особенности:

• вал насосов, у которых «мокрый» ротор, устанавливается строго горизонтально;
• традиционным местом установки насоса является «обратка» системы, из-за относительно невысокой температуры, однако, современные насосы могут работать при любых параметрах теплоносителя, поэтому монтируются свободно, в любое удобное место;
• между расширительным баком и насосом принудительной циркуляции необходимо выдерживать минимальное расстояние;
• если насос укомплектован терморегулятором, он должен быть изолирован от деталей с высокой температурой;
• обязательно наличие в системе отопления кранов Маевского, воздухоотводчиков или простых шаровых кранов для развоздушивания;
• во избежание поломки категорически не рекомендуется запускать насос при незаполненной системе.

Важно! Мощность циркуляционного насоса, подобранная в соответствии с параметрами отопления поможет значительно снизить уровень шума и вибрации.

Особенности коллектора

Коллектор или гребенка – устройство, распределяющее и поддерживающее оптимальные параметры теплоносителя в рабочих зонах: теплый пол, радиаторы и т. д. Может одновременно контролировать до 12 веток.

Каждый коллектор оснащен автономным набором развоздушивающей, запорной и регулирующей арматуры, при помощи которого можно до деталей настроить характеристики теплоносителя во всех контурах системы.

Готовимся к установке

Прежде чем приступать к установке нужно подготовить все части системы и основательно продумать расположение основных узлов.

• Рассчитайте места установки радиаторов отопления.
• Подберите радиаторы в соответствии с параметрами помещения, котла и системы.
• Подготовьте визуальный план прокладки труб и размещения котла, насоса, коллекторов.
• Составьте точную монтажную смету и проведите закупку в соответствии с ней.

Если чувствуете, что у вас не хватает опыта или знаний, лучше обратиться к специалисту за советом до начала работ. Вы можете проконсультироваться по всем вопросам установки с специалистами нашей компании.

Алгоритм монтажа веерного отопления

Начинают работу с расстановки батарей по комнатам, предварительно просчитав тепловые потери дома. Обязательное условие: они должны быть выставлены на одном уровне. Закрепленные радиаторы оснащаются пробками, термостатическими головками, переходниками и кранами.

Монтируется шкаф под коллекторы. Не Советуем покупать недорогие распределители, так как потом придется устранять течь или ремонтировать, оснащенные переходниками на ¾. К гребенке подсоединяются «американки». К котлу коллектор подключают через тройники, проведя трубы через пол или стены. Если трубы будут скрытого монтажа, залиты стяжкой, нужно использовать трубы из сшитого полиэтилена.

Теплый пол и веерное отопление

Планируя параллельное устройство теплого водяного пола и веерной разводки не забывайте, что первый – это низкотемпературная зона, вторая, напротив, система, рассчитанная на сильный нагрев.

Если не правильно просчитать мощность радиаторов и теплого пола, то можно оказаться в ситуации, когда в доме либо всегда душно из-за перегретого пола, либо всегда холодно, из-за недостаточно прогретых батарей.

Тепловой расчет дома позволяет точно определить мощность радиаторов и их необходимость в смежной системе с водяным теплыми теплыми полами. Наши специалисты при разработке проекта монтажа тёплого пола подготовят расчёт тепловых потерь вашего дома.

Если дом деревянный

При монтаже трасс из труб в деревянном строении, их стараются укладывать в специально сделанные для этого пазы, отверстия большего диаметра, чтобы избежать напряжения при усадке деревянных элементов.

Важно! Трубы должны быть закреплены надежно, но без лишнего давления и утеплены.

FAQ по теме

Вопрос: трубу какого диаметра лучше использовать для устройства веерной системы?

Ответ:  Чаще всего используется труба диаметром 16.

Вопрос: допускается ли монтаж веерного отопления в двухэтажном доме?

Ответ: да. количество этажей не имеет значения.

Вопрос: можно ли устроить веерное отопление в квартире?

Ответ: да, можно. Если решить вопрос подключения к общему стояку или установить в квартире автономную систему отопления.

Если посвятить рассказу о веерном отоплении еще больше времени, то преимуществ этой схемы укладки труб получится намного больше. Устроенная по всем правилам, такая система обойдется недорого, а эффективность, удобство и долгие годы спокойствия за систему отопления того стоят.

Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

• Дом
• Блог
• Сравнение двухтрубных и четырехтрубных систем ОВКВ с водяными тепловыми насосами

Многие системы HVAC используют гидравлические трубопроводы в качестве средств для обогрева и охлаждения помещений. Отдельные фанкойлы обслуживают каждую зону, в то время как центральный чиллер и котел берут на себя общую нагрузку ОВК по мере необходимости. Возможны две основные конфигурации системы: один и тот же гидравлический контур может использоваться для обеих функций, или отдельные гидравлические трубопроводы могут использоваться для отопления и охлаждения.

• Двухтрубная система: При использовании общих гидравлических трубопроводов для отопления и охлаждения каждый фанкойл имеет только одну подающую трубу и одну обратную трубу.

• Четырехтрубная система: Если отопление и охлаждение имеют отдельные гидравлические трубопроводы, фанкойлы имеют две трубы подачи и две трубы возврата.

Как и большинство инженерных решений, каждая конфигурация системы имеет свои преимущества и недостатки. В этой статье будет представлен обзор двухтрубных и четырехтрубных систем, а также их сравнение с более современной альтернативой: водяными тепловыми насосами.

Наши инженеры MEP могут подобрать оптимальную конфигурацию HVAC для вашего здания.

Двухтрубные системы ОВКВ

В двухтрубной системе используется вдвое меньше гидравлических трубопроводов, чем в четырехтрубной системе, что снижает стоимость и сокращает время монтажа. Система также более компактна, что снижает потребность в пространстве для технических помещений. Техническое обслуживание также проще в двухтрубной системе благодаря меньшему количеству трубопроводной арматуры и клапанов.

Основным ограничением двухтрубной системы HVAC является отсутствие эксплуатационной гибкости. Гидравлический контур, проходящий через здание, соединяется либо с котлом, либо с чиллером в зависимости от общих потребностей, и все помещения здания должны работать в одном режиме; Нагрев одних зон при охлаждении других невозможен при такой конфигурации системы.

Двухтрубные системы отопления, вентиляции и кондиционирования воздуха — отличный выбор для тропического климата, где здания часто эксплуатируются в течение всего года, не требуя обогрева помещений. Котел в этих случаях обычно не используется, если только он не требуется для горячей воды, но в этом случае речь идет о совершенно другой системе здания.

Четырехтрубная система ОВКВ

В этой конфигурации системы используется в два раза больше труб, чем в двухтрубной системе HVAC, поэтому она дороже и требует больше времени для установки. Кроме того, четырехтрубная система требует больше места для размещения двух контуров гидравлических трубопроводов, проходящих через здание. Увеличение количества креплений, клапанов и точек подключения также приводит к тому, что система требует более сложного технического обслуживания.

Однако четырехтрубные системы HVAC обладают характеристиками, недоступными для двухтрубной системы. Например, фанкойлы могут обеспечивать одновременное охлаждение и осушение за счет одновременного использования теплообменников охлажденной и горячей воды:

• Змеевик с охлажденной водой используется с максимальной производительностью для удаления как можно большего количества влаги из воздуха, даже если воздух охлаждается ниже требуемой температуры.
• Любое чрезмерное охлаждение затем компенсируется нагревательным змеевиком, который подает воздух с приемлемой температурой и влажностью.

Двухтрубная система не допускает такой гибкости, поскольку температура и влажность воздуха фиксируются, когда он проходит через фанкойл. Повышенное осушение требует большего охлаждения, а более высокая температура воздуха приводит к более высокой влажности.

Еще одним существенным преимуществом четырехтрубной системы является возможность одновременного охлаждения или обогрева различных помещений здания. Это просто вопрос использования соответствующего гидравлического контура в фанкойлах, обслуживающих эти зоны.

Как двухтрубные и четырехтрубные системы используют энергию

В Нью-Йорке большая часть охлаждения помещений осуществляется с помощью электричества, тогда как отопление помещений обычно осуществляется за счет природного газа или мазута. Поскольку электричество в Нью-Йорке очень дорогое, одна тонна-час охлаждения обычно стоит дороже, чем одна тонна-час отопления. По этой причине модернизация системы охлаждения, как правило, обеспечивает более высокую отдачу на каждый потраченный доллар, и компании по управлению недвижимостью могут сосредоточиться на них в первую очередь, чтобы максимизировать окупаемость инвестиций.

Конечно, из приведенного выше правила могут быть исключения. Если в здании есть современный высокоэффективный чиллер и старый котел, то стоимость тонно-часа отопления может быть выше. Энергоаудит — лучший способ определить наиболее экономически выгодную модернизацию здания.

Водяные тепловые насосы: лучшие характеристики обеих систем

Если в системе используются водяные тепловые насосы вместо фанкойлов, она может предложить преимущества четырехтрубной системы, опираясь на один гидравлический контур трубопровода. Водяные тепловые насосы могут работать как в режиме охлаждения, так и в режиме нагрева с общим водяным контуром.

• Тепловые насосы извлекают тепло из областей, требующих охлаждения, и тепло отводится в водяной контур.
• Отопление помещений возможно одновременно, и эта тепловая энергия может извлекаться из того же водяного контура тепловыми насосами в режиме обогрева.

При такой конфигурации системы нагрузки на отопление и охлаждение уравновешивают друг друга, что приводит к гораздо более высокой эффективности работы. Никогда не требуется, чтобы чиллер и котел работали одновременно: чиллер работает, когда нагрузка на охлаждение выше, а котел работает, когда нагрузка на отопление выше.

Чтобы еще больше снизить эксплуатационные расходы, можно использовать высокоэффективные котлы и чиллеры, но учтите, что эффективность указывается по-разному для каждого типа оборудования:

• Котлы, работающие на газе или жидком топливе, используют годовую эффективность использования топлива (AFUE), которая указывается в процентах. Например, газовый котел с КПД 95 % отдает 95 % теплоты сгорания воде, протекающей по гидронному трубопроводу.
Чиллеры
• используют коэффициент энергоэффективности (EER) для определения своей эффективности в стандартных условиях испытаний и интегрированный коэффициент энергоэффективности (IEER) для отражения своей эффективности после учета сезонных факторов и изменчивости нагрузки. EER и IEER представляют собой не процентные значения, а скорее отношение холодопроизводительности в БТЕ/час к потребляемой электроэнергии в ваттах, что аналогично показателю расхода бензина автомобиля.

Самые эффективные котлы на рынке имеют AFUE выше 95%, в то время как наиболее эффективные чиллеры с водяным охлаждением имеют EER выше 20. Чиллеры с воздушным охлаждением менее эффективны, чем их аналоги с водяным охлаждением.

Также можно использовать геотермальный тепловой насос вместо котла и чиллера. Эти устройства так же эффективны, как чиллеры с водяным охлаждением, и могут соответствовать эксплуатационным расходам газового котла в режиме обогрева, даже если они работают на электричестве. Однако для работы геотермальных тепловых насосов требуются определенные условия грунтовых вод. Они могут быть отличным выбором в новых конструкциях, где не установлены чиллер и бойлер, или когда и чиллер, и бойлер старые и неэффективные. Если существующий чиллер и котел уже эффективны, переход на геотермальный тепловой насос может оказаться финансово невыгодным.

Метки Дизайн устойчивость

• ДОПОЛНИТЕЛЬНЫЕ УСЛУГИ

–

–

–

–

–

Присоединяйтесь к более чем 15 000 коллегам-архитекторам и подрядчикам

Получайте советы экспертов по инженерным вопросам прямо на свой почтовый ящик. Подпишитесь на блог инженеров Нью-Йорка ниже.

© 2022 Nearby Engineers New York Engineers. Все права защищены. Правовая информация | Товарные знаки

Первичная/вторичная сантехника | | Теплый пол своими руками

Первичная/вторичная сантехника уже много лет используется для отопления и охлаждения коммерческих и жилых помещений. В системе лучистого отопления насос надлежащего размера на основном контуре запускает нагреватель по требованию всякий раз, когда какая-либо зона требует тепла. Это создает циркуляционный контур горячей воды между нагревателем и парой близко расположенных тройников, которые пересекаются с вторичным контуром .

По сути, близко расположенные тройники становятся «источником тепла» для излучающего зонного коллектора через вторичный контур. Когда излучающая зона требует тепла, горячая вода забирается из близко расположенных тройников и направляется в излучающую трубку.

Первичная/вторичная сантехника решает несколько проблем. Во-первых, он предотвращает перегрев некоторых типов котлов, гарантируя, что через внутренний теплообменник системы всегда циркулирует надлежащее количество жидкости, даже если только небольшая зона (т.е. низкий расход) требует тепла.

Кроме того, для очень больших зон трубопровод Первичный/Вторичный предотвращает превращение нагревателя в «узкую точку» в излучающей системе. Другими словами, нагреватель может иметь достаточную мощность нагрева (т. е. высокую выходную мощность в БТЕ), но впускные и выпускные отверстия слишком малы, чтобы пропускать большие объем воды, необходимой для большой радиационной системы.

Важное примечание. Для относительно небольших излучающих систем, использующих менее 3000 погонных футов 7/8″ XL PEX, первичная/вторичная сантехника не требуется. Если, как указано выше, конкретный производитель котлов не требует первичной/вторичной сантехники для защиты внутреннего теплообменника агрегата.

Водонагреватели Takagi, например, не требуют первичного/вторичного водопровода. Тем не менее, было бы огромной ошибкой запускать даже скромную систему теплого пола 9.0143 напрямую от водонагревателя.

Опять же, это возвращается к потоку. Впускные и выпускные отверстия блоков по требованию крошечные, и это ограничение может «задушить» скорость потока, необходимую для теплого пола. По этой причине между нагревателем по требованию и зональным коллектором лучистого пола устанавливается трехходовой смесительный клапан подходящего размера. В этой конфигурации циркуляционный насос (насосы) радиационного типа забирается из порта «смеси», комбинации «горячего» порта смесительного клапана (линия от нагревателя) и «холодного» порта смесительного клапана (трубка от нагревателя). тройник от линии, возвращающейся от пола к нагревателю), решая проблему объема/расхода. Крошечные порты больше не имеют значения, потому что от нагревателя по требованию требуется лишь небольшое количество нагретой воды — по той простой причине, что вода в полу возвращается в нагреватель лишь на десять градусов холоднее, чем на выходе.

Другими словами: вода, поступающая в радиационные насосы, — это в основном та же самая вода, которая только что вернулась с пола — с небольшим нагнетанием горячей воды из нагревателя по требованию (вспомните десять градусов, которые мы использовали для обогрева зона?).

Таким образом, если в излучающей системе имеется партий трубок (более 3000 погонных футов 7/8″), мы не забираем воду из системы через трехходовой смесительный клапан, и мы, конечно же, не будем нарисуйте его непосредственно из устройства по требованию. Вместо этого первичный контур становится механизмом, с помощью которого большой , большой объем , вторичный контур нагревается. (см. фото ниже)

Горизонтальная труба в верхней части этой фотографии является сердцем вторичного контура . Правый конец этой трубы будет подсоединен к стороне подачи излучающего зонного коллектора. В левый конец поступает возврат жидкости из зонального коллектора. Эта вторичная петля может быть рассчитана даже на самую большую излучающую систему.

Насос, который вы видите на первичном контуре , забирает возвратную воду из близко расположенных тройников вторичного контура, направляет ее в нагреватель по требованию, где она повторно нагревается, а затем возвращает ее во вторичный контур. Этот первичный контур течет всякий раз, когда активен вторичный контур (т. е. зоны требуют тепла)

Конечно, для того, чтобы конфигурация водопровода первичный/вторичный работала должным образом, расстояние между тройниками, пересекающими вторичный контур, должно соответствовать определенным руководство по сантехнике. То же самое относится к прямым участкам трубы по обе стороны от каждого тройника.

Важно: Никогда не обрезайте ни одну из двух заглушек, впаянных в близко расположенные тройники.

Хотя иногда, особенно в тесных монтажных условиях, возникает соблазн «подрезать» прямые медные штыри, выходящие из близко расположенных тройников… НЕ ДЕЛАЙТЕ ЭТОГО! ОЧЕНЬ важно, чтобы близко расположенные тройники были не дальше друг от друга, чем в 4 раза больше диаметра трубы любого размера, образующей первичный/вторичный контур, и это не менее важно , чтобы длина прямых труб, идущих от близко расположенных тройников, составляла не менее 6-кратного диаметра той же трубы.

Другими словами, если, скажем, первичный/вторичный контур собирается с использованием трубы диаметром 1″, близко расположенные тройники должны быть не шире 4″ от центра к центру, а прямые трубы на обоих концах тройников должен быть длиной не менее 6 дюймов.

Обрезание заглушек для того, чтобы «упаковка поместилась» в ограниченном пространстве, приводит к дисбалансу отношений между первичным и вторичным контуром.

Я мог бы на подробном уроке физики объяснить, почему эти параметры должны соблюдаться (на самом деле я не мог), но достаточно сказать, что водопроводная промышленность потратила годы на формулирование этих правил. Они работают. А поскольку целью первичной/вторичной сантехники является предотвращение «падения давления» между различными насосами в одной и той же системе, нарушение вышеуказанных правил откроет дверь для множества нежелательных и хаотических явлений потока.

По этой причине Radiant Floor Company осуществляет предварительную сборку комплекта сантехники Primary/Secondary в нашем магазине. Это устраняет любые догадки во время установки и предоставляет клиенту простую в сборке, полностью маркированную систему упаковки, в которой практически все пайки выполняются нами.

К патрубкам, впаянным в близко расположенные тройники, можно добавить больше прямой трубы или колена, но ни в коем случае не обрезать их.

Вариант конфигурации первичной/вторичной сантехники «открытая система»

Первичная/вторичная конфигурация водопровода также может быть спроектирована для обеспечения ГВС. В этом приложении в системе установлены два смесительных клапана: один для зон теплового излучения (см. схему), а второй для подачи горячей воды для бытовых нужд. Таким образом, возможны два температурных градиента от одного и того же источника тепла.

И, как и в любой другой открытой системе, застой предотвращается путем подачи свежей воды в систему отопления через пол при каждом использовании горячей воды для бытовых нужд.

На приведенной ниже схеме показана конфигурация трубопровода, когда первичный/вторичный водопровод используется в «закрытой» системе, то есть, когда источник тепла предназначен для лучистого обогрева пола и не обеспечивает горячую воду для бытовых нужд.

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение дома теплом – важнейшая задача его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших довольно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему стоит выбрать именно такую ​​систему?
• Типы систем с подачей и обраткой
  • Открытое отопление
  • Закрытая циркуляционная система
  • Естественная циркуляция исполнение
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальная и вертикальная компоновка типа
  • Верхнетрубная0 двухтрубная4 система отопления Двухтрубное исполнение с нижней разводкой
• Выводы и полезное видео по теме

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

Галерея изображений

Фото

Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подается две трубы

Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом охлаждаемый теплоноситель отводится через трубу, называемую обраткой

Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всей нагреваемой жидкости

В двухтрубных вариантах устройства отопительного контура ограничений нет от площади обустраиваемого дома, этажности и сложности системы

Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

Преобладающее количество коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя одно- трубы также встречаются

Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

В строительных конструкциях можно спрятать не только трубы коллекторного контура, но и коммуникации тройниковая разводка из полимерных труб

Принцип работы двухтрубного отопительного прибора

Трубы для подогрева и охлаждения теплоносителя

Основное практическое преимущество двухтрубных схем

Отсутствие ограничений по площади и сложности

Экономические недостатки применения двухтруб

Коллектор типы отопительных контуров

Прокладка трубы балки от коллектора в конструкции пола

Эстетические приоритеты для скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно охлаждается. Затем он возвращается в теплообменник отопителя и цикл повторяется.

Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

Отличительной особенностью двухтрубной системы является наличие подающей и обратной трубы, подходящей к каждому радиатору

Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

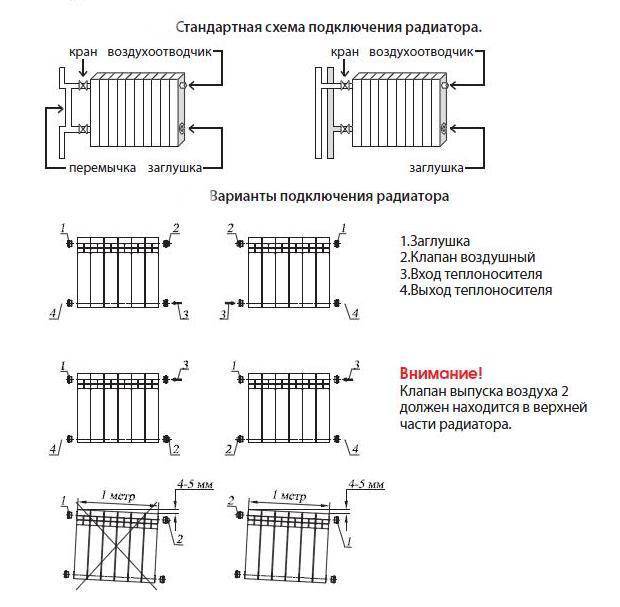

В данном варианте к каждому радиатору подведены две трубы:

• Первая – подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
• Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

Так как подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, то двухтрубные системы характеризуются оптимальным теплотехническим балансом – все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

Почему стоит выбрать такую ​​систему?

Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

• В каждый из радиаторов, входящих в систему, поступает теплоноситель с определенной температурой, причем для всех она одинакова.
• Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
• Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

Типы систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

Открытое отопление

Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

Для бака выбирается то, что позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период теплоноситель, непосредственно контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом отношении соединения гликолей или антифризов при испарении образуют токсичные пары, поэтому их применяют только в закрытых конструкциях.

Фотогалерея

Фото

В открытых двухтрубных системах отопления применяется открытый расширительный бак, без автоматического регулирования давления в контуре

Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для циркуляции самопроизвольного движения теплоносителя

Особенности открытых систем отопления

Двухтрубное отопление с естественным движением

Слив в нижней схеме разводки

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

Фотогалерея

Фото

Закрытый расширительный бак для отопления

Расположение котла и приборов в замкнутых контурах

Вентиляционные и балансировочные устройства для радиаторов

Двухтрубная закрытая система с группой безопасности

8 Конструкция с естественной циркуляцией

Основной принцип работы системы следующий: котел нагревает теплоноситель, который при повышении температуры расширяется. Плотность жидкости уменьшается.

За счет этого более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 – 3 мм на погонный метр

Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

Электропроводка с принудительной циркуляцией теплоносителя

Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

Еще одно преимущество – возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальная и вертикальная разводка типа

Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная проводка отличается от вертикального варианта тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

Система отопления двухтрубная верхнетрубная

Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

Но при этом расширительный бачок, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

Вновь отправят к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

Именно поэтому его применяют достаточно часто, не обращая внимания на существенные недостатки:

• неэстетичный вид помещений;
• большой расход труб и комплектующих;
• невозможность обогрева больших площадей;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
• дополнительные расходы на декорирование, чтобы трубы можно было замаскировать.

В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

Двухтрубное исполнение с нижней разводкой

Схема предусматривает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

Главный недостаток конструкции – завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

К существенным преимуществам такой системы относятся:

• Компактное размещение блока управления всей системой. Чаще всего его устанавливают в подвале.
• Снижение теплопотерь, которое дает укладка труб по низу помещения.
• Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
• Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы.
