Лучше подключение к дымоходу через тройник 45 или 90 градусов?

Данная статья в видеоформате:







Еще больше полезной и важной информации смотрите на нашем YouTube канале:



“Первый экспертный канал о Каминах, Печах и Дымоходах”





45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?



Преимущества подключения дымохода через тройник, по отношению к прямому — насадному варианту в том что система становится более надежной. Накапливающийся мусор не мешает работе камина или печи, т. к. просыпается ниже участка подключения в образующийся карман. Из этого кармана мы можем его легко удалять и осматривать дымоход. Так же система у нас становится независимой, мы можем отключать, менять и чистить печь без глобальных разрушений и перестроений здания.

В общем тройник — замечательная вещь!

В продаже встречаются 45° и 90°  и какой предпочесть именно Вам, расскажем прямо здесь и сейчас.

Подход к выбору должен быть индивидуальным, но сегодня настало время определить, какой угол подключения к дымоходу наиболее предпочтителен. Расскажу какие есть плюсы и минусы угла 45° и 90°?

А принимать окончательное решение — ваше дело!

Часто в документах на различные Твердотопливные котлы,  камины, и печи а так же на некоторые дымоходы, можно встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 45°.

Т. е. если мы переводим печь на газ нам можно 90 градусов, а если на дрова, то 45?

И за что такая нелюбовь Твердому топливу?

Отличаются условия лишь тем, что температура может быть несколько больше и сажи с золой чуть больше улетает с дымовыми газами…

Ну и при чем тогда угол подключения, спросите Вы?



Давайте разбираться!



Приведем аргументацию «За» и «Против»  подвергнем анализу и выясним,  угол 45° или угол 90° наиболее предпочтителен?



Начнем с преимуществ подключения в дымоход под углом в 45°

1. Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 45° — меньше накапливается сажи и мусора в образующемся наклонном участке.

Да, это так! И это непременный, но возможно единственный его «плюс»!

Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, и необходимость обеспечения доступа на всем протяжении дымового канала…



Второе преимущество подключения под углом в 45°– поворот  патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние.

А значит менее опасный получится монтаж и нужна будет меньшая защита от возгорания и меньше на неё затрат.



Третье. Часто можно услышать мнение, поворот 45°, создает меньше завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 90°.

Далее начинают приводить некие вычисления и какие-то цифры, с рассказами про необходимость наращивания высоты на метры, помноженные на количество  поворотов. ..

В своих экспериментах мы наглядно доказали:



На газоплотном горизонтальном участке дымохода, сделанного без   заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются.

Это означает, лишь то, что ими можно и нужно пренебречь особенно в вопросе выбора тройника.

Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.

И ещё, если принимать за истину, что угол 45°, не препятствует свободному выходу дыма из ТГА, то он так же не может создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра провоцирующих обратную тягу…

И выходит так, несомненных преимуществ у тройников 45°, практически не обнаруживается.



Переходим к минусам подключения в дымоход под углом 45°:



  1. При подключении в дымоход под углом в 45°, самым термически нагруженным будет участок на верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения.
    Возникает перегрев этого участка, быстрый и преждевременный износ всей детали.

В виду большой ответственности и сложности замены тройника, перегрев  его крайне не желателен!



  1. Подключая под углом в 45°, не образуется участка компенсирующего температурное линейное удлинение, совместно ТГА и дымоотводящего патрубка. При этом возникает подъемная сила патрубка оказывающая давление на врезку тройника вверх, в то время как весь вес дымохода давит на тройник вниз.



Из-за разновекторного направления и смещенного центра массы, возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки.

 Не забываем, это самый перегреваемый участок, ответственный и трудно заменяемый.

  1. При прохождении стены под углом в 45
    °    , для обеспечения пожарной безопасности, нам потребуется проделать отверстие гораздо большей высоты, что приведёт, как к ослаблению несущей способности ограждающей конструкций, так и к ухудшению её тепловой изоляции.

В равной степени это можно отнести к проемам в шахтах, при расположении в них дымовых труб, а так же к готовым, заводским, дымоходным системам;



  1. Но еще, следует учесть, при восстановлении стены, возрастают затраты на заделку образовавшегося проема. Количество материалов и трудозатрат увеличивается, а внешний вид пересечения трубы и стены заметно ухудшается;
  2. Количество конденсата, стекающего в дымовой патрубок и ТГА. при подключении через тройник 45°, возрастает.

В современных изделиях выполняются меры существенно снижающие это явление, такие как бороздки, завесы и наклонные участки в тройниках, но факт остается фактом — через тройник 45

0, вероятность попадания конденсата в ТГА значительно больше!

  1. Патрубок стремится соскользнуть с тройника, что делает монтаж менее надежным и более сложным, т. к. требует фиксация патрубка. Потому, патрубок часто ставят «враспор» к тройнику.

На металлических дымоходах применяются хомуты, но нет удерживающего устройства фиксирующего сталь к наклонной керамике.

Процесс соскальзывания присущ и металлическим и керамическим трубам, но больше негатива проявляется именно в керамических тройниках 45 градусов.

  1. Сам процесс подключения дымохода под углом в 45° является более сложным, в сравнении с подключением под углом 900. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать в неизвестной точке пространства.
  2. Возможность замены и снятия для очистки патрубка подключения с углом 45 градусов — более проблематична.

Конечно же можно приподнимать и наклонять тройник, но делать это работая на высоте, в не совсем доступных местах, проблематично и вовсе не желательно… А при собранном дымоходе — практически невозможно.

  1. Сложности расчетов и проектирования.

Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить. Но приведу неумолимую статистику. В настоящее время, более 90% дымоходов монтируются без проекта, а 90% из них самостоятельно заказчиком, и (или) с привлечением низко квалифицированного персонала.

Вот тогда и приходится решать на месте такие «веселые» вопросы как:

  • Куда установить консоли, если они попадают на проем?
  • Ниже тройника нужны трубы, или и так сойдет?
  • До какого предела труба должна отходить от стены и на каком уровне завершится?
  • Как одновременно приподнимать дымоход, зафиксировать консоли, площадку с тройником, отклонить и выравнивать?
  • Не упрется ли тройник или отвод в строительные конструкции?
  • Как приподнять трубу вместе с топкой или по отдельности?



Вопросы конечно далеко не смешные, не праздные и не пустяковые.

Монтаж сложен, дорог, неудобен и плохо поддается визуальному контролю. Взамен ему приходит тактильное поглаживание, ощупывание «вслепую», с пульпированием и надавливанием…



Да-а. .. С углом в 45° как-то все печально… Он и дорог и неказист и со сложностями исполнения.



А что же угол 90°?

Его преимущества — это перечисленные выше негативные моменты подключения в 45°.

Вот они:

  1. Большую часть тепловой нагрузки примет на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник от перегрева. Колено же расположенное на дымоотводящем патрубке является легко заменяемой и не очень дорогой деталью.
  2. При подключении в дымоход под углом 90°, образуется участок компенсирующий линейное удлинение ТГА и вертикального патрубка, предотвращающий «перелом врезки тройника».
  3. Проем нужен меньшего размера, стена разбирается меньше, тепловая изоляция страдает в меньшей степени;
  4. Оформление прохода более аккуратное и не заметное, а количество материалов и времени на заделку проема существенно меньше;
  5. Факт остается фактом, в тройнике 90 градусов конденсат направляет в конденсатосборник а не в патрубок и ТГА;
  6. Подключение и отключение патрубка существенно проще и надежней;
  7.  Расчет не усложняется и нет не нужного удорожания.



Как уже становится понятным из выше изложенного, больше преимуществ у подключения под углом 90°!

Из чего следует вывод:

В большинстве случаев, подключение  90°является наиболее предпочтительным и необходимым к применению.



Хочу заметить, не являюсь «адептом и фанатичным последователем «Учения о тройниках 90°» и не призываю подвергнуть анафеме все тройники с углом в 45°.

Всему своё время и место!

Нужно подходить к каждому случаю индивидуально!



И в обязательном порядке, следует ознакомится с документацией производителя и четко следовать её рекомендациям.



С радостью готов прислушаться ко всем обоснованным возражениям и мотивированным доказательствам. Возможно с Вашей помощью мы вместе быстрее найдем Истину!



Очень надеюсь, что помог разобраться в вопросе и Вы еще на шаг приблизились к пониманию вещей и к своему Идеальному дымоходу.



С уважением, Алексей Телегин.

Тройник для дымохода: 45 или 90?

Тройник для дымохода — очень полезная вещь. В продаже мы видим два вида тройников: с углом 45 градусов и 90 градусов. Какой же из них выбрать?

Тройник для дымохода — очень полезная вещь. Он является частью дымохода и предназначен для подключения к дымоходу камина или печи. В продаже мы видим два вида тройников: с углом 45 градусов и 90 градусов. Какой из них выбрать? Рассказывает эксперт Алексей Телегин.

Алексей Телегин — специалист по монтажу дымоходов.
Зачем нужен тройник подключения к дымоходу

Зачем нужен тройник для дымохода? У подключения дымохода через тройник есть ряд преимуществ перед прямым (насадным) подключением. Во-первых, в трубе не накапливается мусор, он проваливается ниже участка подключения в образующийся карман, откуда его можно легко удалить. Во-вторых, система становится независимой: печь можно отключать от дымохода, чистить и даже менять без разрушений постройки. В общем, тройник для дымохода — замечательная вещь, тут не поспоришь!

Подключение каминной топки к дымоходу через тройник 90 градусов. Фото: Алексей Телегин.
Какой тройник для дымохода нам нужен?

Чтобы понять, какой тройник для дымохода нам нужен: с углом 45 градусов или с углом 90 градусов, нужно взвесить все плюсы и минусы первого и второго. Давайте сделаем это!

Тройник 45: преимущества
  • В образующемся наклонном участке трубы накапливается меньше сажи и мусора. Правда, этот «плюс» не отменяет необходимость периодической прочистки дымохода. А также необходимость обеспечения доступа к прочистке на всём протяжении дымового канала.
  • Поворот патрубка и горизонтальный участок находятся на безопасном расстоянии от потолка. А значит, выше безопасность и проще и дешевле монтаж. Защиты от возгорания нужно меньше и затрат на неё, соответственно, меньше.

Вот и все неоспоримые преимущества. А ещё есть такие, с которым можно поспорить.

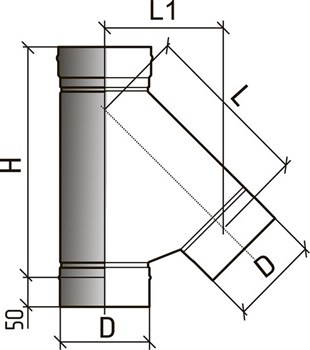

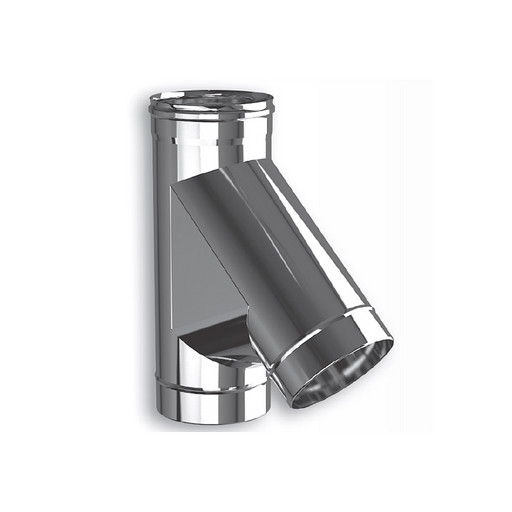

Тройник для дымохода с углом 45 градусов.
Тройник 45: спорные преимущества

Так, распространено мнение, что тройник для дымохода с углом 45 градусов создаёт меньше завихрений, чем тройник с углом 90 градусов. И не создаёт сопротивления потоку дымовых газов. Но мой опыт показывает, что на газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), никакими приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, что ими можно и нужно пренебречь, особенно в вопросе выбора тройника.
И ещё: если принимать за истину, что угол 45 градусов не препятствует свободному выходу дыма, то, получается, он не может и создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра, провоцирующих обратную тягу.

И выходит, что особых преимуществ у тройника 45 не обнаруживается.

Тройник 45: недостатки

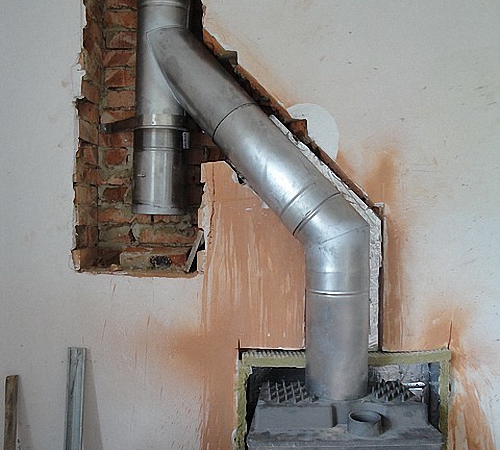

Подключение камина через тройник для дымохода 45 градусов.
  • При подключении камина (печи) к дымоходу под углом в 45 градусов самым термически нагруженным будет участок в верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всей детали.  А ввиду сложности замены тройника, его перегрев и износ крайне нежелательны.
  • При подключении под углом в 45 градусов мы лишаемся участка, компенсирующего температурное линейное удлинение теплового агрегата и дымоотводящего патрубка. При этом возникает подъёмная сила патрубка, оказывающая давление на врезку тройника вверх. В то время как вес дымохода давит на тройник вниз. Из-за разновекторного направления и смещённого центра массы возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки. Не забываем, что это самый перегреваемый участок. При этом ответственный и трудно заменяемый.
  • При прохождении стены под углом в 45 градусов для обеспечения пожарной безопасности нам потребуется проделать отверстие гораздо большей высоты, чем при угле 90 градусов, что приведёт к ослаблению несущей способности ограждающей конструкций и ухудшению её тепловой изоляции. На восстановление стены после образовавшегося проёма нам придётся потратить больше сил, времени и материалов. При этом внешний вид пересечения трубы и стены всё равно будет хуже.
  • Количество конденсата, стекающего в дымовой патрубок и теплогенерирующий аппарат, возрастает. В современных изделиях предусмотрены существенно снижающие это явление бороздки, завесы и наклонные участки в тройниках. Но факт остается фактом: через тройник 45 градусов вероятность попадания конденсата в камин значительно больше, чем через тройник 90 градусов.
А также…
  • Патрубок стремится «соскользуть» с тройника. Что требует фиксации патрубка. И делает монтаж менее надёжным и более сложным. Из-за этого патрубок часто ставят «враспор» к тройнику. На металлических дымоходах применяются хомуты. Но нет удерживающего устройства, фиксирующего сталь к наклонной керамике. Процесс «соскальзывания» присущ и металлическим, и керамическим трубам. Но чаще это происходит именно в керамических тройниках 45 градусов.
  • Процесс подключения дымохода под углом в 45 градусов является более сложным. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать его в неизвестной точке.
  • Замена и снятие для очистки патрубка подключения с углом 45 градусов — более проблематичны. Конечно же, можно приподнимать и наклонять тройник для дымохода, но делать это, работая на высоте, в плохо доступных местах, — проблематично. А при собранном дымоходе — практически невозможно.
  • Сложность расчётов и проектирования. Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить. Но приведу неумолимую статистику. В настоящее время более 90% дымоходов монтируются без проекта, а 90% из них — самостоятельно заказчиком, и (или) с привлечением низкоквалифицированных рабочих. Вот тогда и приходится решать  такие «весёлые» вопросы как…
Вопросы, которые возникнут при использовании тройника 45 градусов
  • Куда установить консоли, если они попадают на проём?
  • Ниже тройника трубы нужны или так сойдёт?
  • До какого предела труба должна отходить от стены и на каком уровне завершиться?
  • Как одновременно приподнять дымоход, зафиксировать консоли и площадку с тройником, отклонить и выровнять?
  • Не упрётся ли тройник или отвод в строительные конструкции?
  • Как приподнять трубу: вместе с топкой или по-отдельности?

Вопросы, конечно, далеко не смешные, не праздные и не пустяковые. Монтаж сложен, дорог, неудобен и плохо поддаётся визуальному контролю. Да-а… С углом в 45 градусов как-то всё печально… Он и дорог, и неказист, и со сложностями исполнения.

А что же угол 90 градусов?

Тройник для дымохода с углом 90 градусов.
Тройник 90: преимущества
  • Большую часть тепловой нагрузки примут на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник для дымохода от перегрева. Колено, расположенное на дымоотводящем патрубке, является легко заменяемой и не очень дорогой деталью.
  • При подключении в дымоход под углом 90 градусов образуется участок, компенсирующий линейное удлинение теплогенерирующего агрегата и вертикального патрубка, предотвращающий «перелом врезки тройника».
Подключение камина к дымоходу через тройник 90 градусов. Фото: Алексей Телегин.
  • Проём нужен меньшего размера. А значит — стена разбирается меньше, тепловая изоляция страдает в меньшей степени.
  • Оформление прохода более аккуратное. А количество материалов и времени на заделку проёма существенно меньше, чем при подключении под углом 45 градусов.
  • В тройнике с углом 90 градусов конденсат идёт в конденсатосборник, а не в патрубок и не в теплогенерирующий аппарат.
  • Подключение и отключение патрубка 90 градусов существенно проще и надёжней, чем патрубка 45 градусов.
  • Расчёт проще и дешевле, чем в случае с тройником 45 градусов.
Делаем выводы

Как уже становится понятным, больше преимуществ у подключения под углом 90 градусов. Резюмируем: в большинстве случаев подключение 90 градусов является наиболее предпочтительным.

P.S.: Хочу заметить, что не являюсь адептом и фанатичным последователем «Учения о тройниках 90 градусов» и не призываю подвергнуть анафеме все тройники с углом в 45 градусов. С радостью готов прислушаться ко всем обоснованным возражениям. Возможно, с вашей помощью мы вместе быстрее найдем истину.

Читайте также

Дымоход Колено 45 градусов в Украине. Сравнить цены и поставщиков промышленных товаров на маркетплейсе Prom.

ua

Колено коаксиального дымохода 45° градусов d60/100 для газового котла, Al+Al

Доставка по Украине

564 грн

500 грн

Купить

Думтек

Колено дымохода 45 градусов сендвич (нержавейка/нержавейка)

Под заказ

Доставка по Украине

573 грн

Купить

HORS – твердопаливні котли

Колено дымохода 45 градусов сендвич (нержавейка/оцынковка)

Под заказ

Доставка по Украине

558 грн

Купить

HORS – твердопаливні котли

Колено коаксиального дымохода 90° градусов d60/100 для газового котла, Al+Al

Доставка по Украине

564 грн

500 грн

Купить

Думтек

Колено для дымохода 90 градусов стальное 3мм

На складе

Доставка по Украине

700 грн

Купить

Производственное предприятие HOMEPRO

Б/У Колено Вент Устрой 45 к/к 1 мм ф110/180 нержавеющая сталь. Двустенное сэндвич колено 45°

На складе в г. Киев

Доставка по Украине

199 — 228.85 грн

от 2 продавцов

199 грн

Купить

Retail Store Equipment

Канализационное колено 45 градусов Magnaplast

На складе

Доставка по Украине

33.81 грн

30.43 грн

Купить

ОТОПРАЙС

Колено 40 \ 90 ПВХ ERA под клей

Доставка по Украине

42 грн

Купить

АКВАТЕХНИКА

Колено 32/45 ПВХ ERA под клей

Доставка по Украине

19 грн

Купить

АКВАТЕХНИКА

Колено 63/45 ПВХ ERA под клей

Доставка по Украине

77 грн

Купить

АКВАТЕХНИКА

Колено горизонтальное для плоских каналов 45 градусов.

Под заказ

Доставка по Украине

от 169 грн

Купить

Интернет-магазин “Propeller.in.ua”

Колено для коаксиального дымохода конденсационного котла 45°, 60/100 мм

На складе в г. Львов

Доставка по Украине

490. 20 грн

Купить

InstallShop

Viega Колено 45 градусов (101718)

Доставка по Украине

297 грн

Купить

«САН•ТЕХ» – магазин качественной сантехники

Колено 45 градусов, d=60/100 mm TR.6045F

Под заказ

Доставка по Украине

554 грн

Купить

SanPlus

Колено дымохода Д80-45°

Доставка по Украине

416.09 грн

Купить

SanTermo

Смотрите также

Колено 45 градусов

Доставка по Украине

по 297 грн

от 2 продавцов

297 грн

Купить

Интернет-магазин: San-Expert

Колено соединительное дымохода 45° Ø60/100 мм EHS DT14T

Доставка из г. Киев

1 100 грн

650 грн

Купить

ТОВ “ЕНЕРДЖИ ХІТІНГ СИСТЕМС”

Угол (Колено) соединительный Ø20/45 градусов

На складе в г. Харьков

Доставка по Украине

от 3.20 грн

Купить

Добро в Дом

Угол (Колено) соединительный Ø25/45 градусов

На складе в г. Харьков

Доставка по Украине

от 5.20 грн

Купить

Добро в Дом

Угол (Колено) соединительный Ø32/45 градусов

На складе в г. Харьков

Доставка по Украине

от 11.15 грн

Купить

Добро в Дом

Угол (Колено) соединительный Ø63/45 градусов

На складе

Доставка по Украине

от 40.32 грн

Купить

Добро в Дом

Колено с ревизией 45° на дымоход Ø 120 черная сталь 2 мм

На складе в г. Днепр

Доставка по Украине

1 010 грн

Купить

ОГНИВО

Колено с ревизией 45° на дымоход Ø 180 черная сталь 2 мм

На складе в г. Днепр

Доставка по Украине

1 090 грн

Купить

ОГНИВО

Колено дымохода 90 градусов сендвич (нержавейка/нержавейка)

Под заказ

Доставка по Украине

955 грн

Купить

HORS – твердопаливні котли

Колено дымохода 90 градусов сендвич (нержавейка/оцынковка)

Под заказ

Доставка по Украине

930 грн

Купить

HORS – твердопаливні котли

Колено для коаксиального дымохода турбированного котла 45°, 60/100 мм

На складе в г. Львов

Доставка по Украине

438.60 грн

Купить

InstallShop

Колено вентиляционное Ø100 45 градусов для воздуховодов

Доставка по Украине

от 85 грн

Купить

TINCRAFT – Интернет магазин изделий из стали

Отвод для вентиляции оцинкованный 45° круглый Ø90 мм – Толщиной 0,4 мм

Доставка по Украине

от 55 грн

Купить

TINCRAFT – Интернет магазин изделий из стали

Отвод вентиляционный из оцинкованной стали 45° круглый Ø100 мм – Толщиной 0,4 мм

Доставка по Украине

от 60 грн

Купить

TINCRAFT – Интернет магазин изделий из стали

Тройник для дымохода: 45 или 90 градусов

Каталог товаров

  • New Новинки
  • Хит Хиты продаж
  • % Скидки

Производители

ОГНЕРУС

“НМК”

1ВПК

Березка

Везувий

ЕЗПИ

Ермак

МЕТА

Пеллетрон

РАДУГА

Все производители

Будьте в курсе!

Новости, обзоры и акции

Главная

Обзоры и советы

Дымоходы

Тройник для подключения дымохода: 45 или 90 градусов

Иногда конструктивные особенности здание не позволяют установить дымоход сразу на печь или котел, и приходится делать это через тройник.

Однако это совершенно не пугает специалистов по отоплению. Наоборот, они советуют использовать такое подключение как основной вариант, аргументируя это тем, что так обслуживать дымовыводящую трубу будет проще.

Действительно возникает «карман», через который при необходимости можно легко заглянуть в дымоход, не разбирая всю конструкцию.

А такая необходимость может возникнуть. Ведь его нужно регулярно чистить от сажи, а иногда и проводить ремонт. Кроме того в этот «карман» падает сажа и мусор с улицы, не попадая в топку.

Да и вся система в таком случае получается более устойчивой и надежной. В этом сомнений и разногласий не возникает.

Зато возникают разногласия по поводу того, какой взять тройник: на 45° или на 90° ?

В инструкции к некоторым твердотопливным котлам производители рекомендуют подключение под углом 45°. Есть ли в этом смысл ?

Определенный смысл, конечно, есть. Такой тип подключения дает следующие преимущества:

  • Внутри дымохода меньше скапливается сажи, а для котлов, работающих на дровах – это важно.
  • Внутри трубы создается меньше препятствий для проходящего дыма, а, значит, тяга будет лучше, а шума меньше.

Однако кроме преимуществ есть и очень серьезные недостатки, а именно:

  • При подключении под углом поток горячих газов, переходя в основное русло дымохода «ударяется» о заднюю стенку и та оказывается постоянно перегретой, что может привести к ее преждевременному износу.
  • При таком подключении возникает действие разновекторных сил. Масса трубы давит вниз, а горизонтальный участок – вверх, поэтому возникает необходимость в установке дополнительной опоры. Из-за смещения центра массы на этом участке возникает риск разгерметизации и искривления конструкции.
  • Чтобы установить тройник 45°понадобится больше места, и само отверстие в основном канале будет больше. Это ослабит всю конструкцию в целом и ухудшит ее теплоизоляцию.
  • Монтаж такого тройника провести сложнее.
  • При таком подключении есть вероятность попадание в топку стекающего конденсата. По крайней мере, она намного больше, чем при подключении колена 90°.

Вы видите, что список недостатков получился длиннее.

Так что, выбирая, какой тройник использовать 45°или 90° нужно хорошо подумать.

  • Новые материалы
  • Популярные

Установка печи-камина для отопления дома Как выбрать и установить бак для горячей воды в бане на трубу Не хватает тяги в банной печи, что делать: как найти причину и восстановить тягу На какую высоту нужно поднять верхнюю точку трубы дымохода для нормальной тяги Газодровяная печь для бани – как правильно выбрать ? Основы выбора электрических печей для бань Три причины установить камин Где лучше установить дымоход: внутри или снаружи дома

Установка печи-камина для отопления дома Как выбрать и установить бак для горячей воды в бане на трубу Жаропрочная плитка для бани Производство дымоходов из нержавеющей стали в компании Огнерус Установка дымохода в частном доме История возникновения и развития дымоходов Дымоход для бани Разновидности печей и каминов

Все обзоры и советы

Сендвіч коліно 45 градусів недорого від виробника

Сендвіч коліно 45 градусів недорого від виробника

Продавець VentSAP – вентиляция, дымоходы, водосточные системы розвиває свій бізнес на Prom. ua 3 роки.
Знак PRO означає, що продавець користується одним з платних пакетів послуг Prom.ua з розширеними функціональними можливостями.
Порівняти можливості діючих пакетів

57 відгуків

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQzMDgzNiwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTYzMzgzMywicGFnZUlkIjoiZmRkNDgwYWItYTlmNy00NGY1LWJhYzQtYmNlZTE2NWIzMDdlIiwicG93IjoidjIifQ.OkIdmOKvHIOi3YZaXvCGXJh9XGTNevGb8JkiW-aYiO4″ data-advtracking-product-id=”852430836″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ0NzQ2MSwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTY1NzUwNiwicGFnZUlkIjoiOTUxN2VjYjktNjQ3Yy00MmRlLTlmMDAtMWFjNmE3ZDY5Mjg0IiwicG93IjoidjIifQ.0Y_uS_XKO78fEBqGi0oA0TwMI3Wrp7T3A3efoHQZQsE” data-advtracking-product-id=”852447461″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjUyNjA1NywiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTY3NzE0NSwicGFnZUlkIjoiYzM5OTk4ZjktMTYyMC00OTJlLWExZTItNmFmY2EyYmUxMWUwIiwicG93IjoidjIifQ.9wZZrA0JLgwp9yORgNS7T9Qm74O-poiJ9p5jV4ErPV0″ data-advtracking-product-id=”852526057″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQzMjM4NSwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTY5ODI2NiwicGFnZUlkIjoiMzdjMWVhODQtNjg1MC00OWRiLWIwMzYtMTUwMjE2MWQ4YjYyIiwicG93IjoidjIifQ.g5_x4L47t45L-xobxvnPzajdThq896U063aQ6T1O-q8″ data-advtracking-product-id=”852432385″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ4ODcyNiwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTcxNzU5LCJwYWdlSWQiOiI0YjRiMDg4NS0zZTZjLTRjZjYtYmMwZi0xY2RjMmFiZTNhMmYiLCJwb3ciOiJ2MiJ9.UsiUi0gS1a8nxHaxm7llc0MJxwPsKGdYIZfeN363gD0″ data-advtracking-product-id=”852488726″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ5NTE2NiwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTczNzI1NSwicGFnZUlkIjoiNmU1MmEzNTUtNDNkNi00YzY1LThlMTYtYTU1MDFiODU4MmZjIiwicG93IjoidjIifQ.jNQ0NbtpmY7rJ1tRvoASD6SGke4FW98SdSuaTgDkmGo” data-advtracking-product-id=”852495166″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQzNjYxOSwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTc2MDg2NSwicGFnZUlkIjoiZDFlNGUyNWEtZmY5MC00NjA5LWE0YWYtMDg1NjliZmNjNjI2IiwicG93IjoidjIifQ.Or-GvdlM5atfmwSb0FugM5HLRrfviWRtdX4U9lIP4us” data-advtracking-product-id=”852436619″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQzODAxNSwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTc5MDM2LCJwYWdlSWQiOiI1NjU3ZmY1ZS0wZTRjLTRmZjAtOGE3Ny00ZGZjMmQ1MzliYzEiLCJwb3ciOiJ2MiJ9.d7ai3zjE8vRNXGguCmfVd37zRxL2aiCYKhy3eng28sc” data-advtracking-product-id=”852438015″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ0MDQ4NiwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTgxODg1LCJwYWdlSWQiOiJiNWFmMTJlNi0yOWJjLTRlYmItODlkMy1kZTljYmQ5MjE1MGIiLCJwb3ciOiJ2MiJ9.LBEaIBT5K4XGs2-AurWg4wFCTR9qi4VhL85jVOO2omU” data-advtracking-product-id=”852440486″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ0MjU5MywiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTg0NzY0MiwicGFnZUlkIjoiNTY0Nzk2YzQtYzc4My00YWFmLTgwOGEtODBhYmMxZjc2MjU3IiwicG93IjoidjIifQ.-2kawrGMfa5LR_meiSk4G6GX7WqYfdUicenwp4BxuoA” data-advtracking-product-id=”852442593″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ1ODY5MywiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTg2ODcyMywicGFnZUlkIjoiNGQxODhkYjQtMDI3OS00OTc5LWFlMzMtZDU4NjA4NDRkYjRiIiwicG93IjoidjIifQ.d-4HCtVozvSsERSfaYI05zwhbCVPxbLyjnHzgALd3Oc” data-advtracking-product-id=”852458693″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

  • Купити

  • eyJwcm9kdWN0SWQiOjg1MjQ2MTY4NCwiY2F0ZWdvcnlJZCI6MTMyNDAzMDIsImNvbXBhbnlJZCI6MzA3MTE4OCwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NjQ1MDM5MjUuNTg5MzcxNywicGFnZUlkIjoiM2NmNzc4MTItYTgyZi00ZTI2LTkzMTItZGQwZGRjYThiNzdiIiwicG93IjoidjIifQ.bu6EvfVqdPfSuHU8zbsjF-_Cuw7TOY4R88O0RrFjGjc” data-advtracking-product-id=”852461684″ data-tg-chain=”{"view_type": "preview"}”>

    Купити

Можно ли дымоход делать под углом?

Дымоход

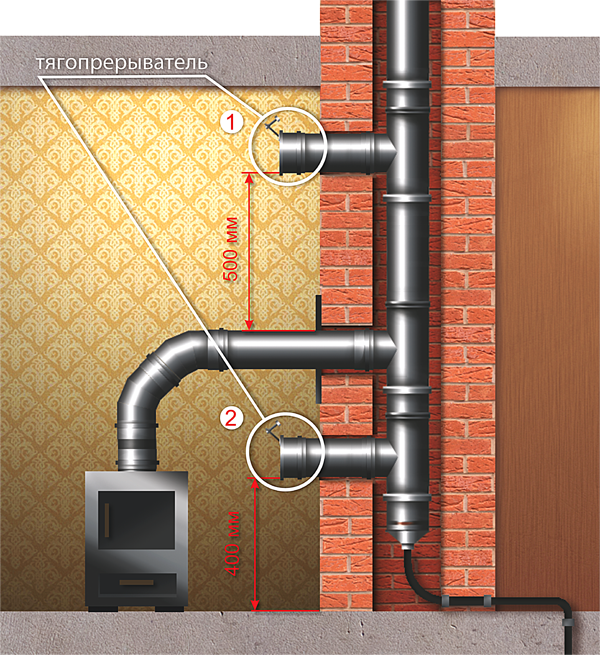

Тройник для дымохода: 45 или 90?

Тройник для дымохода — очень полезная вещь. В продаже мы видим два вида тройников: с углом 45 градусов и 90 градусов. Какой же из них выбрать? Рассказывает директор ООО «СПП «Рубин» Алексей ТЕЛЕГИН.

Зачем подключать дымоход через тройник

Зачем нужен тройник для дымохода? У подключения дымохода через тройник есть ряд преимуществ перед прямым (насадным) подключением. Во-первых, в трубе не накапливается мусор, он проваливается ниже участка подключения в образующийся карман, откуда его можно легко удалить. Во-вторых, система становится независимой: печь можно отключать от дымохода, чистить и даже менять без разрушений постройки. В общем, тройник для дымохода — замечательная вещь, тут не поспоришь!

Какой тройник для дымохода нам нужен?

Чтобы понять, какой тройник для дымохода нам нужен: с углом 45 градусов или с углом 90 градусов, нужно взвесить все плюсы и минусы первого и второго. Давайте сделаем это!

Тройник 45: преимущества
  • В образующемся наклонном участке трубы накапливается меньше сажи и мусора. Правда, этот «плюс» не отменяет необходимость периодической прочистки дымохода. А также необходимость обеспечения доступа к прочистке на всём протяжении дымового канала.
  • Поворот патрубка и горизонтальный участок находятся на безопасном расстоянии от потолка. А значит, выше безопасность и проще и дешевле монтаж. Защиты от возгорания нужно меньше и затрат на неё, соответственно, меньше.

Вот и все неоспоримые преимущества. А ещё есть такие, с которым можно поспорить.

Тройник 45: спорные преимущества

Так, распространено мнение, что тройник для дымохода с углом 45 градусов создаёт меньше завихрений, чем тройник с углом 90 градусов. И не создаёт сопротивления потоку дымовых газов. Но мой опыт показывает, что на газоплотном горизонтальном участке дымохода, сделанного без заужений сечения, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), никакими приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, что ими можно и нужно пренебречь, особенно в вопросе выбора тройника.
И ещё: если принимать за истину, что угол 45 градусов не препятствует свободному выходу дыма, то, получается, он не может и создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра, провоцирующих обратную тягу.

И выходит, что особых преимуществ у тройника 45 не обнаруживается.

Тройник 45: недостатки
  • При подключении камина (печи) к дымоходу под углом в 45 градусов самым термически нагруженным будет участок в верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всей детали. А ввиду сложности замены тройника, его перегрев и износ крайне нежелательны.
  • При подключении под углом в 45 градусов мы лишаемся участка, компенсирующего температурное линейное удлинение теплового агрегата и дымоотводящего патрубка. При этом возникает подъёмная сила патрубка, оказывающая давление на врезку тройника вверх. В то время как вес дымохода давит на тройник вниз. Из-за разновекторного направления и смещённого центра массы возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки. Не забываем, что это самый перегреваемый участок. При этом ответственный и трудно заменяемый.
  • При прохождении стены под углом в 45 градусов для обеспечения пожарной безопасности нам потребуется проделать отверстие гораздо большей высоты, чем при угле 90 градусов, что приведёт к ослаблению несущей способности ограждающей конструкций и ухудшению её тепловой изоляции. На восстановление стены после образовавшегося проёма нам придётся потратить больше сил, времени и материалов. При этом внешний вид пересечения трубы и стены всё равно будет хуже.
  • Количество конденсата, стекающего в дымовой патрубок и теплогенерирующий аппарат, возрастает. В современных изделиях предусмотрены существенно снижающие это явление бороздки, завесы и наклонные участки в тройниках. Но факт остается фактом: через тройник 45 градусов вероятность попадания конденсата в камин значительно больше, чем через тройник 90 градусов.
  • Патрубок стремится «соскользуть» с тройника. Что требует фиксации патрубка. И делает монтаж менее надёжным и более сложным. Из-за этого патрубок часто ставят «враспор» к тройнику. На металлических дымоходах применяются хомуты. Но нет удерживающего устройства, фиксирующего сталь к наклонной керамике. Процесс «соскальзывания» присущ и металлическим, и керамическим трубам. Но чаще это происходит именно в керамических тройниках 45 градусов.
  • Процесс подключения дымохода под углом в 45 градусов является более сложным. Это связано с тем, что необходимо одновременно совмещать патрубок как по вертикали, так и по диагонали, пытаясь зафиксировать его в неизвестной точке.
  • Замена и снятие для очистки патрубка подключения с углом 45 градусов — более проблематичны. Конечно же, можно приподнимать и наклонять тройник для дымохода, но делать это, работая на высоте, в плохо доступных местах, — проблематично. А при собранном дымоходе — практически невозможно.
  • Сложность расчётов и проектирования. Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить. Но приведу неумолимую статистику. В настоящее время более 90% дымоходов монтируются без проекта, а 90% из них — самостоятельно заказчиком, и (или) с привлечением низкоквалифицированных рабочих. Вот тогда и приходится решать такие «весёлые» вопросы как:

Куда установить консоли, если они попадают на проём?

Ниже тройника трубы нужны или так сойдёт?

До какого предела труба должна отходить от стены и на каком уровне завершиться?

Как одновременно приподнять дымоход, зафиксировать консоли и площадку с тройником, отклонить и выровнять?

Не упрётся ли тройник или отвод в строительные конструкции?

Как приподнять трубу: вместе с топкой или по-отдельности?

Вопросы, конечно, далеко не смешные, не праздные и не пустяковые. Монтаж сложен, дорог, неудобен и плохо поддаётся визуальному контролю. Да-а… С углом в 45 градусов как-то всё печально… Он и дорог, и неказист, и со сложностями исполнения.

А что же угол 90 градусов?

Тройник 90: преимущества
  • Большую часть тепловой нагрузки примут на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник для дымохода от перегрева. Колено, расположенное на дымоотводящем патрубке, является легко заменяемой и не очень дорогой деталью.
  • При подключении в дымоход под углом 90 градусов образуется участок, компенсирующий линейное удлинение теплогенерирующего агрегата и вертикального патрубка, предотвращающий «перелом врезки тройника».
  • Проём нужен меньшего размера. А значит — стена разбирается меньше, тепловая изоляция страдает в меньшей степени.
  • Оформление прохода более аккуратное. А количество материалов и времени на заделку проёма существенно меньше, чем при подключении под углом 45 градусов.
  • В тройнике с углом 90 градусов конденсат идёт в конденсатосборник, а не в патрубок и не в теплогенерирующий аппарат.
  • Подключение и отключение патрубка 90 градусов существенно проще и надёжней, чем патрубка 45 градусов.
  • Расчёт проще и дешевле, чем в случае с тройником 45 градусов.
Делаем выводы

Как уже становится понятным, больше преимуществ у подключения под углом 90 градусов. Резюмируем: в большинстве случаев подключение 90 градусов является наиболее предпочтительным.

P.S.:Хочу заметить, что не являюсь адептом и фанатичным последователем «Учения о тройниках 90 градусов» и не призываю подвергнуть анафеме все тройники с углом в 45 градусов. С радостью готов прислушаться ко всем обоснованным возражениям. Возможно, с вашей помощью мы вместе быстрее найдем истину. Пишите в комментариях!

Посмотрите видео по теме выбора тройника для дымохода:

Требования к дымоходу газового котла – нормативы

Как должен быть сделан дымоход газового котла, работающего на естественной тяге? Какие требования к отведению газов от атмосферных газовых котлов…

При обустройстве котельной и монтаже (приобретении) дымохода, или подключении котла (котлов) к существующему в здании дымоходу, нужно руководствоваться действующими нормативами, которые и определяют эксплуатацию газового оборудования. В первую очередь это действующий СП 62.13330.2011 «Газораспределительные системы». Что можно узнать из этого документа насчет дымохода для газовой котельной…

Какая высота дымохода над крышей

Первый вопрос, который обычно задают или решают владельцы, – обеспечение высоты дымохода. Это тесно увязано с вопросом, какую длину труб приобретать…

Дымоход должен подниматься выше границы зоны ветрового подпора… Это наглядно обозначено на соответствующих схемах, прилагаемых к тому же СП….

Все предельно доступно понятно, на какую высоту относительно конька крыши, или ее свеса, необходимо поднимать дымоход при его конкретном расположении для конкретного здания.

Что можно поставить над дымоходом – зонт, дефлектор…

Само собой разумеющееся действие, по мнению многих, – установить над дымоходом зонтик от дождя, — нормативом запрещается. Над дымоходом газового атмосферного котла не должно быть ничего. И если зонт, дифлектор или что-то там появится, вас просто оштрафуют.

Атмосферная вода, которая попадает в дымоход, не представляет из себя помехи. Вода в трубе и так всегда присутствует от конденсата, она стекает в нижнюю часть, где обязательно оборудуется капельник. Также и атмосферные осадки, которые попадут в трубу, будут промывать ее, и уйдут на капельник.

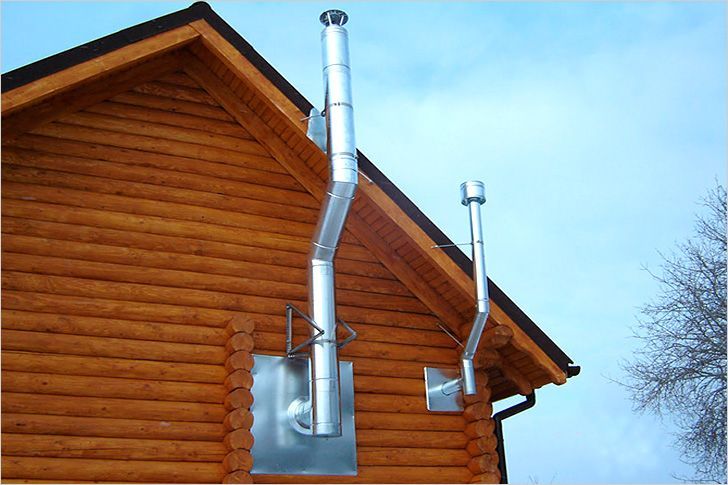

Допускаются ли изгибы вертикального дымохода

Допускаются наклонные части дымохода, но только лишь на угол, не превышающий 30 градусов от вертикали, и при этом отклонение (склонение) дымохода в сторону не должно быть более одного метра.

Поэтому типовые уголки под 45 градусов для обвода свеса крыши для газового дымохода (по новым требованиям) не подходят. Нужно искать углы до 30 град (включительно). При этом следить, чтобы не отклониться в сторону слишком длинной наклонной частью более чем на метр.

Также при этом не допускается заужать сечение меньше чем в вертикальной части. В общем, типичная конструкция изогнутого дымохода для обхода свеса кровли допускается, но она стала строже….

Какая длина горизонтальной части дымохода (подводящей трубы) допускается, сколько изгибов

От котла, как правило, обустраивается горизонтальная подводящая дымоходная труба, которая заводится в обустроенный кирпичный дымоход или стыкуется тройником с вертикальной частью, при этом возможно выходит сквозь стену на улицу. Во вновь создаваемых домах длина горизонтальной подводящей трубы (при сечении соответствующем паспорту…) должна быть не более 3,0 метров. Но в действующих домах, допускается такая длина до 6,0 метров.

При этом на горизонтальной части допускается 3 изгиба. Их радиусы закругления должны быть не меньше диаметра самой трубы. Их углы не регламентированы, значит можно изгибать до 90 градусов. Таким образом, в действующем доме, мы можем котел установить в дальнем углу и проложить вдоль стен трубу с 3 изгибами под 90 градусов суммарной длиной 6 метров, но проектировать можно только до 3 метров.

Можно ли на один дымоход подключить 2 котла или больше

На один дымоход подключить можно не более 2 котлов (нагревателей, печей…), но только лишь в действующих домах. В других же каждый газовый котел должен оборудоваться своим дымоходом.

В действующих домах сечение дымохода должно соответствовать производительности двух котлов, которые подключаются. Также подключения должны быть на разных уровнях, а расстояние между ними не меньше 0,75 метров. Или же подключение может быть выполнено на одном уровне, но от этого места и выше на 0,75 м в дымоходе должна быть сделана рассечка при обеспечении должного сечения (что на практике встречается редко).

Или же могут быть подключены не более 2-х котлов (водонагревателей, печей) но работать они должны по очереди, их одновременная работа не допускается, что должно быть обеспечено соответствующими электрическими (механическими) защитами, при этом сечение должно соответствовать агрегату с большими требованиями.

Таким образом, в один дымоход можно включить основной и резервный теплогенераторы, или котел и водонагреватель, например, если будет блокировка от их одновременной работы.

Еще требования по обеспечению воздухом

Но работа атмосферного котла должна обеспечиваться достаточным количеством воздуха поступающего в помещение, если только агрегат не забирает сам этот воздух с улицы по отдельному патрубку. Также поступление воздуха в помещение и вытяжная вентиляция должны обеспечивать и трехкратный обмен воздуха в течении часа. Что касаемо притока, то допускается его поступление из других комнат здания, для чего в двери (конструкции) котельной создается приточное отверстие площадью не менее 200 см кв.

Или же такое приточное отверстие делается для поступления воздуха с улицы. Но чтобы предотвратить обледенение, которое неизбежно возникнет, можно сделать внутри помещения продолговатый короб вдоль стены опускающийся сверху вниз, по которому бы приточный воздух, поступая в помещение, нагревался теплом, а конденсат стекал бы в емкость и сливался в канализацию…

Правильный проход дымохода через кровлю: правила обустройства проходок для разных типов дымоотводов

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Содержание

Правила и нормы проектирования

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Металлический фартук и гибкие ленты для прямоугольных дымоходов

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

  • Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
  • Шаг 2. По этой линии болгаркой проделывают штробу.
  • Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
  • Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
  • Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
  • Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели. Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы. Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Устройство проходного короба для разнородных материалов

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

Горизонтальный дымоход: устройство, требования, расчет

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

  • Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
  • Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

  • Размеры, максимальная длина не более 3 метров.
  • Ширина труб не должна меняться на протяжении всего канала.
  • Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
  • Внутренние стенки должны иметь только гладкие поверхности и углы.
  • Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то есть коаксиального образа. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Дымоход змейка

В отличие от вертикальных дымоходов, «змейка» обладает большей прогреваемой площадью, способна отдавать больше тепла. Это так называемые многооборотные, могут даже превышать по размерам длины классический вертикальный «стояк». При условии использования одного объема топлива, отдача тепла у горизонтальных намного выше. Нужно учитывать и особенности, для них требуется очень хорошая тяга, возможно даже принудительного характера.

Дымоход по правилам

Для печей, каминов, газовых котлов все чаще применяются системы дымоотведения из нержавеющей стали: они надежны, долговечны, достаточно просты в монтаже и обслуживании. Каким требованиям должен отвечать современный дымоход, как его установить и как за ним ухаживать?

Требования к дымоходам

Монтаж дымовых труб регулируется базовыми требованиями, установленными действующими ГОСТом и СНиП.

Диаметр трубы дымохода должен соответствовать диаметру дымоотводящего патрубка прибора.

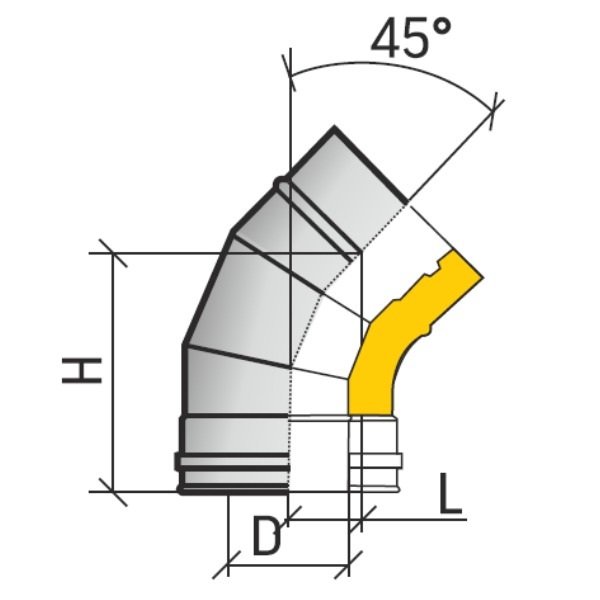

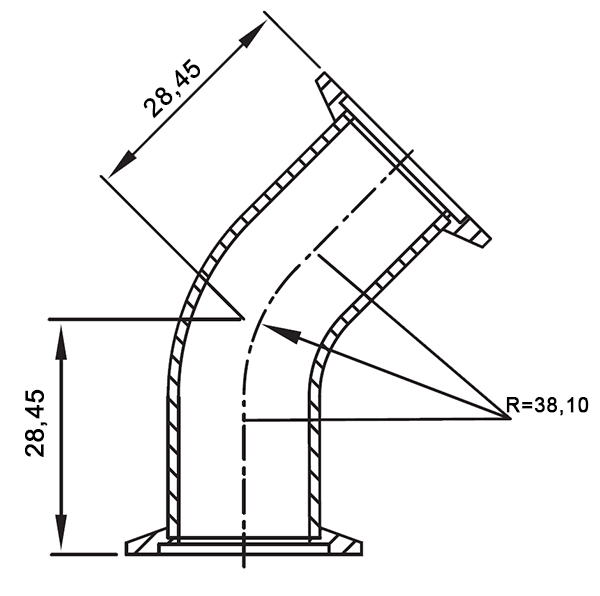

Дымовой канал может иметь не более 3 поворотов с радиусом закругления не менее диаметра трубы.

Трубы дымохода должны быть изготовлены из нержавеющей стали, устойчивой к высокой температуре и коррозии, толщина стенок – не менее 0,5 мм. Для печей и каминов с высокой температурой отходящих газов рекомендуемая толщина стенки трубы – 0,8 мм.

Для очистки отложений сажи в основании дымового канала должен быть предусмотрен карман глубиной 250 мм.

Высота дымовой трубы:

  • на расстоянии менее 1,5 м от конька или парапета – не менее 500 мм от их верхней точки;
  • на расстоянии 1,5–3 м от конька или парапета – не ниже конька или парапета;
  • на расстоянии более 3 м от конька или парапета – не ниже линии, проведенной от конька вниз под углом 10° к горизонту
  • над плоской кровлей – 500 мм.

Дымоход высотой более 1,5 м над уровнем кровли должен быть закреплен при помощи растяжек или опорной конструкции.

Если кровля изготовлена из горючих материалов, дымовая труба должна быть оборудована искроуловителем из металлической сетки с отверстиями не более 5х5 мм.

Правила монтажа дымохода

Сборка дымохода осуществляется только снизу вверх: от печи или котла – к крыше.

Все места соединения элементов должны быть уплотнены жаростойким герметиком с рабочей температурой не менее 1000 °С и скреплены хомутами. Первую топку можно проводить только после полного застывания герметика.

Соединение элементов может осуществляться одним из двух способов:

  • «по дыму»: каждый последующий элемент насаживается сверху на предыдущий;
  • «по конденсату»: последующие элементы вставляются в нижестоящие.

Первый способ применяется в тех случаях, когда образование конденсата исключено; его преимущество – меньшее накопление сажи. Однако в большинстве случаев предпочтительной считается сборка «по конденсату»: в ситуации образования обильного конденсата такой способ соединения труб исключает его просачивание через швы.

Крепление труб дымохода должно исключать возможность их прогиба. На каждые 2 метра трубы дымохода должны устанавливаться стеновые кронштейны, тройник должен иметь собственный опорный кронштейн. Не менее чем через каждые 5 метров дымоход должен прикрепляться к строительным конструкциям при помощи консолей и опорных площадок.

Расстояние до воспламеняющихся конструкций от внутренней поверхности трубы должно составлять не менее 500 мм. Допускается его уменьшение до 380 мм при условии защиты сгораемых конструкций металлическим листом по асбестовому картону (8 мм) или штукатуркой (25 мм) по металлической сетке.

Допустим вывод дымохода не через крышу, а через стену из негорючих материалов при соблюдении всех правил монтажа. В этом случае для нормального отвода продуктов сгорания труба дымохода должна быть установлена под углом не менее 45° по восходящей.

Недопустимо:

  • располагать соединения элементов дымохода в местах его прохождения через перекрытия, стены или кровлю;
  • устанавливать дымоход так, чтобы он имел горизонтальные участки длиной 1 м и более.

При первой пробной топке возможно появление неприятного запаха и небольшого количества дыма. Это нормальное явление, не свидетельствующее о неисправности дымохода: при первом ­нагревании испаряются остатки масла и герметика.

Обслуживание дымохода

Нужно регулярно очищать дымоход от продуктов сгорания. Специалисты рекомендуют делать это со следующей периодичностью:

  • перед началом и в конце отопительного сезона;
  • 1 раз в 3 месяца для каминов и печей, использующихся регулярно круглый год;
  • 1 раз в 2 месяца для непрерывно работающих отопительных приборов.

Элементы дымохода

Одностенные стальные трубы используются для дымоходов, проходящих в кирпичных каналах внутри отапливаемых зданий. Из одностенной трубы выполняется основание дымохода дровяной печи или камина, то есть та его часть, которая непосредственно соприкасается с отопительным устройством.

Элементы типа «сэндвич» представляют собой две трубы разного диаметра, ­одна из которых проходит внутри другой. Пространство между трубами заполняют негорючим теплоизоляционным материалом, чаще всего базальтовым волокном толщиной 25–50 мм. Использование сэндвич-модулей предотвращает образование конденсата и повышает пожаробезопасность дымохода. Монтировать дымоходы из двустенных труб можно как в помещениях, так и снаружи здания. Так называемый старт-сэндвич воронковидной формы устанавливается в местах соединения одностенной трубы с сэндвич-модулем, финиш-сэндвич может располагаться перед завершающим элементом на крыше.

Ревизия. Специальный элемент, необходимый для очистки. Обычно имеет дверцу и устанавливается в основании дымохода и местах его отклонения от горизонтали.

Конденсатосборник. Устанавливается, как правило, в основании дымохода, ниже ревизии.

Шиберы (заслонки) монтируются в дымоходах печей для регулировки тяги. Поворотные шиберы за счет простоты устройства считаются более надежными; преимущество шиберов-задвижек – более простая прочистка дымохода. В дымоходах газовых приборов шиберы не применяются.

Потолочные разделки организуются в местах прохождения дымохода через конструкции перекрытий. Потолочно-проходной узел (ППУ) – короб из нержавеющей стали, отделен воздушной прослойкой от основной конструкции, облицованной твердым теплоизоляционным материалом (например, минеритом – огнестойким фиброцементом). Такая конструкция предотвращает нагрев материала перекрытий от трубы дымохода. По правилам пожарной безопасности толщина потолочной разделки должна быть на 70 мм больше толщины перекрытия.

Кровельный проходной узел выполняет аналогичную функцию: защищает материалы кровли от соприкосновения с дымоходом. Специальный элемент – крышная разделка – предназначен для вывода дымохода через крышу; для скатной кровли применяются так называемые угловые разделки, соответствующие разным углам наклона скатов.

Завершающий элемент: оголовок, зонт или дефлектор (только для печей и каминов). Нельзя устанавливать оголовки и дефлекторы на выходное отверстие дымохода газового оборудования, допускается только конусный завершающий элемент.

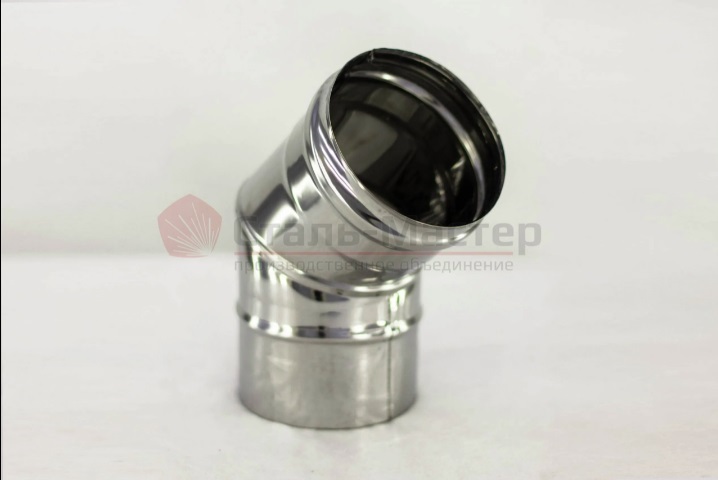

Вспомогательные и крепежные элементы: колена, тройники, кронштейны, хомуты, адаптеры, напольные опоры, декоративные фланцы для оформления прохода дымохода через стены из негорючих материалов. Опорные площадки и консоли – обязательные монтажные элементы для крепления труб стального дымохода к стене.

Поделиться:

Угол 45 градусов в трубе печи

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус
Закрыто для дальнейших ответов.
