Блок автоматики джилекс регулировка давления настройка. Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения. Настройка уровней давления включения и выключения насоса

Механизмы автоматики для насоса используются при обеспечении автономной работы устройств с настройкой подходящего режима. Кроме того, качественная автоматизация обеспечивает защиту насосов от сухого хода и экономит расход электроэнергии. Такой подход позволяет продлить срок эксплуатации дорогостоящего насосного оборудования.

Особенностью автоматики от компании Джилекс является возможность использовать устройства, как с фирменными моделями, так и с аппаратами других производителей. К тому же, недорогое оборудование отличается рядом других полезных свойств.

1 Особенности блока контроля

Основным элементом автоматизации процесса перекачивания компании является блок автоматики Джилекс. Такое устройство подключается напрямую к насосному аппарату и реагирует на уровень давления в системе.

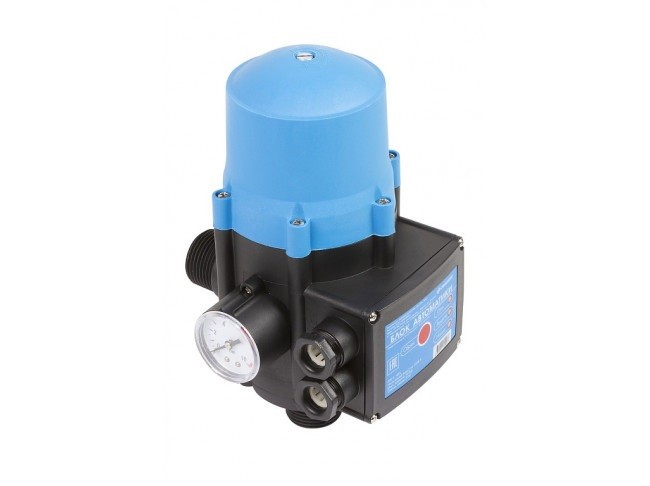

Состоит Джилекс блок из пластикового корпуса с металлической крышкой. Внутри корпуса расположена пружина, электронный блок, укомплектованный реле давления и подвижный механизм, смыкающий контакты при снижении давления. Для внешнего контроля за работой устройства в боковую поверхность блока вмонтирован манометр.

Прибор рассчитан на работу на основе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Использование при незначительном содержании абразивных примесей также возможно, но в этом случае аппарат комплектуется дополнительным фильтром.

1.1 Принцип действия прибора

Автоматика Джилекс функционирует автономно от обычной электрической сети. По прошествии 30 секунд после установки и подключения блока, он включается и работает в течении нескольких секунд. Дальше аппарат отключается и активируется только в случае изменения давления в линии.

Когда кран на точке водопотребления открывается, давление в трубе начинает быстро снижаться. В этом случае блок сразу же включается и при достижении минимального показателя напора активирует электронасос. Прибор закачивает воду, пока давление снова не выровняется (когда кран закрывается). После того, как кран перекрывается, устройство работает еще 5-20 секунд, продолжая закачивать в линию воду. Такая мера является предосторожностью, на случай если напор в системе падает ниже нормы и устройство не способно отследить уровень давления.

1.2 КАК УСТРОЕН БЛОК АВТОМАТИКИ JELEX (ДЖИЛЕКС)? (ВИДЕО)

2 Правильный монтаж устройства

Автоматика Джилекс 9001 устанавливается в линию снабжения в комплекте с дополнительным оборудованием. Поэтому важным этапом является правильная установка и настройка всех комплектующих. Установка блока автоматики прессконтроль от Джилекс проводится в следующем порядке:

  1. Прежде всего, если приобретена модификация без измерительных приборов, следует приобрести манометр и установить его на боковую панель.
    Механизм необходим для контроля и управления за блоком.
  2. Сам автоматический аппарат врезается в магистраль водопровода на участке между точкой водопотребления (краном) и насосным прибором. Устанавливается блок исключительно в вертикальном положении, синей металлической крышкой вверх. При этом входное отверстие аппарата (указано в инструкции) должно находится со стороны выпуска насоса. Выводящее отверстие проводит воду дальше в линию снабжения.
  3. После того, как управляющий аппарат вмонтирован в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если найдены погрешности при установке, их следует заделать герметиком или соединительными элементами.
  4. Подключение блока к сети проводится строго по указанной в инструкции схеме. При этом если устройство комплектует насос с током более 10 ампер, дополнительно устанавливается магнитный пускатель. Основным требованием к электрическому кабелю, используемому с прибором, является повышенная стойкость к высоким температурам.

При необходимости линия снабжения дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.

После того как все комплектующие вмонтированы в магистраль, необходимо проверить устройство. Для этого впуск насоса по трубопроводу заполняется жидкостью и включается насос. На блок сразу же загорается один из индикаторов. Это свидетельствует о том, что есть контакт между блоком и насосным аппаратом. В течении нескольких десятков секунд прибор работает а дальше выключается.

После того, как аппарат отключается необходимо открыть один из кранов (если есть разноуровневые, то желательно самый верхний). При этом есть два варианта:

  1. В первом случае вода пойдет из крана непрерывным, бесперебойным потоком. Блок включается, и насосное устройство работает на протяжении всего периода использования крана. В этом случае монтаж прибора произведен правильно.
  2. Если поток воды не стабилен или вообще отсутствует, можно попробовать перезапустить прибор кнопкой «Перезагрузка». Кнопка нажимается и удерживается до того времени пока насосное устройство не сработает. Если же и в этом случае ничего не поменялось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.

3 Совместимые с блоком насосные аппараты

Автоматика от Джилекс является универсальным прибором. С его помощью может регулироваться работа насосных аппаратов от различных производителей. Касательно принципа действия, такой механизм для выравнивания давления устанавливается на вибрационный, центробежный, вихревой, шнековый насос.

Наиболее эффективно прибор работает в комплекте с насосными аппаратами, которые отвечают следующим характеристикам:

  • сила тока в диапазоне 6-10 А;
  • производительность устройства до 100 л/мин;
  • напряжение не выше 250 В;
  • максимальный предел температуры перекачиваемой жидкости – 75 градусов;
  • подключение к трубе с сечением 1 дюйм.

4 Какие ещё варианты автоматики есть у компании Джилекс?

Помимо блока автоматики, компания производит и менее популярные варианты автоматизации для насосной техники. Одним из таких вариантов является установка Джилекс Краб. Устройство отвечает за стабильное давление в магистрали снабжения, производит запуск и выключение насоса при необходимости. Кроме того, фильтрующий элемент очищает поток от твердых включений.

Джилекс Краб состоит из таких комплектующих:

  • полимерный гидрораспределитель;
  • бак-ресивер с объемом 24 или 50 л, покрытый антикоррозийной эмалью;
  • электрическое реле давления;
  • фильтр со сменным картриджем, отвечающий за очистку водного потока от примесей;
  • манометр;
  • два электрических кабеля;
  • специальный кронштейн для фиксации агрегата на стену.

Аппарат работает на основе стандартной электрической сети на 220 В. Подходит для одновременного подключения 2-3 точек водозабора. Регулируемое реле позволяет установить еще перед началом работы уровень давления, который будет поддерживать прибор. Как и предыдущий тип устройств, Краб 50 является универсальным аппаратом и подходит для подключения на скважинные насосы любого производителя.

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактный прибор монтируется в магистраль и соединяется с насосным аппаратом с помощью электрического кабеля. Провод фиксируется на контакты реле.

Принцип действия устройства заключается в следующем. Аппарат реагирует на уровень давления в линии. Если показатель ниже установленного значения – контакты соединены, ток подается на точку забора воды и жидкость заполняет трубопровод, пока давление не нормализуется. Когда уровень давления приходит в норму (данный показатель также выставляется пользователем) – контакты расходятся. Подача тока на скважинный аппарат прерывается и он выключается.

Минимальный и максимальный показатели, при которых срабатывает насосное устройство, выставляются пользователем. Осуществить их настройку можно с помощью двух гаек, которые фиксируют степень напряжения пружины. Более крупная гайка при вращении против часовой стрелки выставляет максимальный показатель давления, гайка поменьше при вращении позволяет настроить разницу между максимальным и минимальным показателем.

РДМ-5 рассчитано на использование исключительно в воде. Рабочее напряжение для аппарата составляет 220-230 В. Температура перекачиваемой жидкости – 0-40 градусов. Реле фиксируется на трубопровод с сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды наиболее дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Легким поплавком комплектуются дренажные модели, тяжелые поплавки устанавливаются на станции водоснабжения и водяные насосы.

Состоит конструкция из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка расположены два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов выделяются двух и трехпроводные поплавки.

В варианте с двумя проводами, они напрямую подсоединены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до обозначенного уровня, рычаг давит на контакты, они смыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включать точку забора в крайнем верхнем и в крайнем нижнем положениях. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения выходят на второй контакт.

Принцип действия такого поплавкового механизма заключается в том, что устройство автоматически включает насос, когда уровень воды поднимается до выставленного показателя. В случае с двухпроводным устройством, поплавок наоборот размыкает контакты и отключает устройство, когда вода падает ниже нормы.

На чтение 5 мин.

Автоматика Джилекс – многофункциональна, проста в и установке, приемлема по стоимости. Она может работать как с родными насосами, так и с насосами других производителей для автоматизации подачи воды.

Компания предлагает надежные и современные варианты автоматики для насоса, имеющие большой срок эксплуатации и хорошие характеристики. Разберемся подробнее.

Тотальная автоматизация насоса

Запускаем автоматику следующим образом:

  1. Непосредственно перед включением устройства полно заполняем водой входную трубу насоса и запускаем его (должен загореться светодиод «Сеть»). Эта манипуляция включит блок автоматики. Как только насос начнет работать и, через некоторое время остановится, нужно открыть выходной вентиль, который находится в наиболее высокой точке.
  2. Если насос работает все время при открытом кране, и обеспечивает беспрерывный поток воды – установку считают правильной. Отсутствие потока воды говорит о том, что нужно зажать кнопку «Перезагрузка» и держать на протяжении времени срабатывания автоматической системы. Если при такой манипуляции поток все равно отсутствует, нужно повторить запуск.

Защита от холостого хода

Когда на блоке автоматики загорается светодиод «Защита», а сам насос выключен, то это может говорить об опасности холостой работы системы. Так работает прессконтроль.

Перепроверьте все системы повторно. Если все в порядке – выпустите воду из входящей системы, и залейте ее повторно. Потом нажмите кнопку «Перезагрузка».

Оптимальные характеристики автоматики для насосов

Вибрационный или любой другой тип насоса может дополнительно комплектоваться системами автоматики. Но, они имеют различные параметры, свойства и т.д. Какие стоит приобрести?


Технические показатели (оптимальные):

  • Рабочее напряжение =210-250 В;
  • Частота = 40/70 Гц;
  • Минимальное рабочее давление = 1-4 атм.;
  • Нагрузочный ток = 6-10 А;
  • Скорость тока воды = 70-100 л/мин;
  • Верхний порог давления = 15 атм.;
  • Предельная температура воды = 75 градусов;
  • Диаметр входной трубы = 1 дюйм;
  • Степень защиты = 1Р65.

О чем нужно знать?

Важно! Клапан, находящийся на отрезке трубы между автоматической/насосной системами, и клапан, идущий на выходной трубе автоматического блока, бывают виновниками неполадок в работе оборудования.

Минимальное рабочее давление оборудования нельзя менять самостоятельно. Это должны делать электромонтажники, которые имеют опыт работы, знакомы с нормативной документацией и соблюдают нормы безопасности.

Предельное рабочее давление не регулируется на автоматике. Оно соответствует показателю электронасоса.

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам . Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

Устройство и принцип действия реле давления воды

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

  • Насос закачивает воду в бак.
  • Давление воды постоянно увеличивается, что можно отследить по манометру.
  • При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
  • По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

  • Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
  • Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
  • Диапазон давлений – разность двух предыдущих показателей.
  • Значение максимально допустимого давления выключения.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации , а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

Которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:


На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

  • Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
  • Отключить насос.
  • Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
  • Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
  • Закрыть кран.
  • Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете — самые распространенные схемы подключения.

Реле давления – маленький, но незаменимый узел большой и малой насосной станции. И если все остальные ее элементы нужно просто правильно подключить, то его придется еще и дополнительно настраивать. Именно это устройство отвечает за автоматизацию процесса откачки. Оно включает и отключает оборудование по показаниям давления в гидробаке.

Грамотно выполненная регулировка реле давления для насоса – залог комфорта и длительной службы оборудования. О том, как она выполняется, какие действия нужно произвести и какие данные знать для точной настройки, мы подробно излагаем в статье. Вы узнаете, для чего и в каких ситуация ее производят.

Кроме пошагового описания процедуры регулировки мы приводим ценные рекомендации, сообщенные гидротехниками. Для оптимизации восприятия текст дополнен фото-подборками, схемами, видео-руководствами.

Многочисленные разновидности , которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

  • мембрана;
  • поршень;
  • металлическая платформа;
  • узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Галерея изображений

Схема підключення-інструкція + Фото і Відео ✔️ Знаю

Блок автоматики для насоса і регулювання тиску. Блок автоматики (як ще називають реле тиску) є своєрідним «мозком» в системі водопостачання. За звичайною схемою управління насосом здійснюється завдяки командам від реле тиску, яке встановлюють на трубопроводі.
У реле потрібно налаштовувати всього два основних параметри: тиск при включенні насоса, і тиск, при якому система відключається.
Ця схема використовується для індивідуальних свердловин, і автоматика в цьому випадку працює разом з гідроакумулятором (ще – мембранний бак), який призначений для підтримки необхідного надлишкового тиску, компенсації ударів гідравліки і як невеликий запас води.

Загальні відомості

Дуже важливо провести грамотну настройку реле за характеристиками насос і об’ємом мембранного бака. Для того, щоб насос не використовувався занадто часто, межа тиску повинен бути заданий в середній робочій зоні насоса за його характеристиками. Зазвичай значення меж визначається в діапазоні 1,3-2,6 бар, при цьому враховується максимально допустима кількість включень насоса за певний часовий відрізок.

Принцип дії блоку автоматики для насоса регулювання тиску

Електронасос запускається за допомогою блоку автоматики кожні 23-27 секунд після підключення до живлення (мережі). Подальші запуски відбуваються при появі стартового тиску, яке є після відкриття крана. Якщо порівнювати з системою реле “тиск-бак”, зупинка електричного насоса не залежить від тиску в системі, а визначається зниженням потоку до мінімально допустимого значення. Як тільки блок автоматики для насоса визначає цю умову, він зупиняє електричний насос з інтервалом 5-12 секунд, хронометрирование направлено на зменшення частоти спрацьовування насоса при низькому потоці.

Монтаж

  • Можна вмонтувати манометр на будь-який з двох сторін блоку автоматики за допомогою кріпильних гвинтів і кільцевого ущільнення. Коли ви виберете зручне розташування манометра, заглушіть отвір з протилежного боку гвинтом без ущільнення. Далі встановлюємо бак автоматики строго вертикально в будь-якій точці, яка розташована між насосною подачею і точкою водорозбору (тобто краном) так, щоб зовнішня різьба була з’єднана з напрямком виходу води з насоса, а вихідний бічний отвір відповідало напрямку води в трубопроводі. Після всіх маніпуляцій упевніться в тому, що гідравлічні з’єднання герметичні. При використанні електричного насоса з допустимим тиском вище 10-ти бар, встановіть редуктор тиску на вході в блок.
  • При підключенні електричного з’єднання обов’язково зробити все за схемою, яка наведена на монтажній платі (точніше, на кожусі). Якщо ви будете використовувати блок автоматики з однофазним або трифазним електричним насосом, комутуючий струм яких буде вище 10 Ампер, слід використовувати електромагнітний опускач.
  • Важливо! Електричний кабель повинен мати термічну стійкість не менше 100 градусів.

    За заводських налаштувань стартовий тиск буде спрацьовувати при тиску в 1,5 атм., що оптимально в багатьох випадках використання. Це значення ви можете змінити за допомогою регулювального гвинта, який знаходиться на верхній частині блоку і маркований як «+» і «–». Після торування закрийте реле кришкою і вкрутіть гвинти назад.

    Запускаємо блок автоматики

    Увага! Якщо рівень залитої води нижче рівня розташування насоса, потрібно обов’язково використовувати зворотний клапан, який розміщений на всмоктуючій трубі.

  • Перед запуском блоку автоматики для насоса заповніть всмоктувальну трубу повністю, так само як і електронасос і опустіть останній, завдяки чому ви дасте блоку автоматики харчування. Після того, як електричний насос зупиниться, відкрийте кран, який розташований в найвищій точці.
  • Якщо насос працює безперервно, і з крана ллється регулярний потік води, то установка правильна. При відсутності води продовжите роботу електричного насоса, просто утримуючи кнопку» Скидання ” протягом того часу, який перевищує хронометрах блоку автоматики. Якщо і після цієї дії вода не пішла, вимкніть живлення і повторіть процедуру, починаючи з 1-ого пункту.
  • “Сухий хід” і вирішення цієї проблеми

    Опис проблеми

    На практиці вже багатьом відомо, що головною причиною виходу з ладу насоса є робота на «сухому ходу», тобто без води. Ця робота насоса стоїть нарівні з такою проблемою, як стабільне і якісне постачання електроенергією, і є найпопулярнішою причиною виходу з ладу пристрою. Це відноситься до блоків автоматики свердловинного насоса, і до поверхневих пристроїв.

    Насоси для побутових потреб основним матеріалом робочих дифузорів і коліс є термопласт (зносостійкий і дуже міцний пластик), який високотехнологічний і недорогий. Але при» сухому ході”, де немає мастила і тепловідведення у вигляді води, внутрішні Насосні деталі починають стикатися, а в подальшому це призводить до заклинювання вала і згоряння електричного двигуна.
    Зазвичай після цього насос або зовсім не подає воду, або не працює відповідно до своїх паспортних характеристик.

    Будь-який виробник блоку автоматики для насоса вказує в інструкції, що експлуатувати пристрій без води заборонено.
    Потенційне небезпечні місця для насоса, де може виникнути така проблема, це:

    • Колодязі і свердловини з низьким рівнем дебіту. Виною цьому може бути неправильно обраний насос (з високою продуктивністю) або природні явища (при жаркому літі рівень води в колодязі падає і кількість води стає нижче продуктивності насоса).
    • Накопичувальні баки. Обов’язково стежте, щоб насос не викачала всю рідину з накопичувального бака, а якщо так сталося, то відразу вимкнути пристрій.
    • Трубопроводи мережі. В цьому випадку насос врізають в мережевий трубопровід і працює для збільшення тиску в системі. Так як тиску буває недостатньо (особливо влітку), ця схема активно використовується, причому навіть на насосних станціях. Дуже часто неможливо відстежити, коли в мережі пропадає вода.
    Захист від ” сухого ходу»:
  • Поплавок. Ні, не рибальський, а спеціальний, призначений для систем водопостачання. Він недорогий і є надійним помічником. Його часто використовують, коли перекачують воду з колодязя або ємності. Є два види поплавців. Один з них використовують часто для накопичувальних баків, які заповнюються водою – контакти розмикаються і насос перестає заповнювати ємність. Але цей поплавок врятує вас тільки від переливу, а не від згоряння приводу через відсутність води. Другий вид поплавців використовується якраз при нашій проблемі. Кабель поплавка підключають в розрив однієї з фаз живильного насоса. Коли рівень рідини опускається нижче обраного рівня, контакти розмикаються і насос повністю перестає працювати. Кабель від цього поплавка закріплюють так, щоб при опущенні поплавка з рівнем води при розмиканні контактів в ємності ще залишилося якась кількість води.
  • Блок автоматики для насоса із захисною функцією. Це стандартне реле тиску з функцією розмикання контактів при зниженні тиску нижче виставленого рівня. Виробник задає цей рівень на 0,4-0,7 бар і регулювати його неможливо. Впасти до такого значення тиск може тільки в одному випадку – якщо в насосі не буде води. Насос можна буде запустити заново, але лише вручну, і перед цим слід усунути причину «сухого ходу».
  • Довідка: використання реле з функцією захисту доступно тільки при роботі насоса в автоматичному режимі в тандемі з мембранним баком, інакше використання реле втрачає будь-який сенс. Зазвичай використовується разом з глибинним насосом, але іноді застосовується в поверхневим насосом або станцією.

  • Реле протоки з прессконтролем. Разом реле тиску і гідроакумулятора можна використовувати досить компактний пристрій під назвою «реле протоки». Воно дає команду на включення насоса при стандартному тиску від 1,6 до 2,6 бар. Насос відключається після припинення водорозбору через відсутність протоки рідини через реле. Цей захист здійснюється завдяки вбудованому датчику протоки, який фіксує витрату рідини. Відключення насоса виконується з короткою затримкою за часом, але це ніяк не впливає на працездатність або зменшення терміну служби. Основна перевага прессконтролю-невеликий розмір.
  • Технічні характеристики блоку автоматики для насоса Джилекс

    • Напруга-від 230-ти до 245-ти В, 50-60 Гц
    • Комутований струм мах – 10 (5,9) А
    • Стартовий тиск-1,4 + 3,6 атм.
    • Потік води мах-78 л / хв.
    • Допустимий тиск мах-9,98 атм.
    • Температура води мах-60 градусів.
    • Розміри – приєднувальні) – 1″.
    • Рівень захисту-1р65.

    Підсумок

    Зверніть увагу! Зворотний клапан, який знаходиться між блоком автоматики і електричним насосом, а також після автоматики може стати причиною неправильної роботи блоку. Коригування стартового тиску повинна бути проведена грамотним фахівцем при дотриманні всіх норм безпеки. Ця операція потрібна для зміни початкового тиску. Тиск відключення не можна регулювати, і дорівнює максимальному показнику тиску, який створюється електричним насосом.

    Робот против традиционного хирурга – Рынок медицинских путешествий

    Более пятидесяти процентов взрослых на той или иной стадии страдают от алопеции или выпадения волос. Но пересадка волос принесла облегчение многим. Ранние процедуры FUT, также известные как FUSS (Folllicular Unit Strip Surgery), оставляли пациентов с видимыми донорскими шрамами на затылке или по бокам головы. Эти недостатки были преодолены с введением метода пересадки волос FUE (извлечение фолликулярных единиц). Современные технологии предоставляют хирургам дополнительную поддержку, такую ​​как портативные устройства с электроприводом и точные роботизированные системы пересадки волос с визуальным контролем, такие как роботизированная система восстановления волос ARTAS, которые помогают при сборе и пересадке волос.

    Компания Medical Travel Market ведет переговоры с некоторыми поставщиками услуг по пересадке волос в Великобритании, чтобы выяснить преимущества роботизированной пересадки волос. Мы смотрим на последнюю роботизированную операцию по пересадке волос и задаемся вопросом, может ли она превзойти обычную ручную пересадку волос FUE?

    Роботизированные системы пересадки волос

    По словам производителя, полностью автоматизированная роботизированная система пересадки волос ARTAS представляет собой значительный шаг вперед в использовании технологии FUE. Эта роботизированная система автоматизирует два важнейших этапа пересадки волос, а именно сбор фолликулярной единицы и создание реципиентного участка.

    «Роботизированная пересадка волос имеет хорошую репутацию среди методов восстановления волос», — говорит профессор доктор Фуат Юксель из Longevita. «Система ARTAS улучшает выполнение важнейших этапов процедуры пересадки волос. Он выполняет более быструю и точную уборку волос. Он также препарирует трансплантаты более точно, чем человеческая рука. На месте хирургического вмешательства его искусственный интеллект создает идеальные шаблоны для области реципиента, чтобы результаты выглядели естественными и практически незаметными».

    Точность, скорость и снижение риска повреждения фолликулов

    Роботизированная трансплантация волос FUE считается менее инвазивной. Система использует алгоритмы искусственного интеллекта и прецизионную робототехнику, чтобы обеспечить более эффективное решение.

    Минимальное движение снижает риск повреждения фолликула. При использовании ручного пробойника движение колебательное, а при моторизованном извлечении – вращательное. Роботизированное извлечение также быстрее, чем ручное извлечение.

    Однако хирург должен знать, насколько глубоко закапывать перфоратор, чтобы предотвратить «закопанные трансплантаты». Это иногда происходит с ручным перфоратором, но особенно часто с моторизованным трансплантатом, когда оператор неопытен. Ощущение сопротивления тканей помогает хирургу оценить глубину и скорректировать силу и движения. В настоящее время это невозможно с роботизированной системой.

    «Роботизированная пересадка волос сокращает время сбора донорского участка и повреждение фолликулярных единиц в процессе экстракции», — объясняет профессор д-р Фуат Юксель. «Процедура выполняется быстрее, чем ручная пересадка волос. С опытным оператором результаты должны быть такими же хорошими, как и при ручной пересадке волос методом FUE. Самое главное, поставщики менее подвержены человеческим ошибкам и могут сосредоточиться на эстетике, поскольку роботизированное устройство позаботится о технической части процесса».

    «Система ARTAS помогает врачам выполнять сложные, повторяющиеся и точные движения», — продолжает профессор д-р Фуат Юксель. «Но у него есть некоторые недостатки. Хирург должен оценить, подходит ли он для конкретного пациента, так как метод подходит не для всех донорских участков. Это также дороже, чем ручная пересадка волос методом FUE».

    Преимущества автоматизации

    Автоматизация помогает и в других аспектах операции по пересадке волос. «Мы используем систему с отсасыванием под названием SmartGraft», — объясняет Эндрю Купер из Elite Hair Restoration Surgery. «Трансплантаты извлекаются под вакуумом и хранятся в охлаждаемом камбузе, который подвешивается и периодически опрыскивается охлажденным раствором Хартмана. Машина подсчитывает каждую экстракцию, имеет журнал времени, распыляет графты каждые 2-7 минут и имеет несколько размеров пуансонов для всех типов волос. Это не робот, но это определенно революционно».

    Эндрю Купер скептически относится к преимуществам роботизированной хирургии. «В настоящее время я думаю, что роботизированная хирургия не лучше, чем рука хирурга. Я думаю, что технологии развиваются, и однажды они будут лучше хирурга, но до этого еще не дошли. Я знаю клиники, в которых есть роботизированные системы, но они ими почти не пользуются. Я бы сказал, что процент лечения, проводимого роботами, не достигает 1% — затраты просто слишком высоки».

    Необходима оценка выпадения волос

    Оценка характера выпадения волос и личных потребностей пациента опытным хирургом имеет решающее значение для окончательного успеха процедуры. Количество фолликулов, которые необходимо собрать, варьируется для каждого пациента из-за различий в характеристиках кожи головы и волос. Хорошая оценка определит объем каждого сеанса, место сбора и пересадки и вероятный результат. Выбор наилучшего метода извлечения для каждого пациента, будь то ручной или роботизированный, требует навыков и опыта.

    Важнейшим преимуществом современной техники пересадки волос FUE является то, что она дает хорошие, стойкие результаты без видимых шрамов, когда волосы коротко подстрижены. Тем не менее, для этого требуется стабильная и опытная рука хирурга, а кривая обучения работе довольно крутая. Современные технологии помогают в этом процессе с помощью моторизованных пуансонов и роботов, но они пока не в состоянии заменить опыт хирурга.

    BIOMIC V3 — Автоматический подсчет колоний

    ЧИСЛО КОЛОНИЙ


    ​BIOMIC V3 автоматически подсчитывает бактериальные, дрожжевые и плесневые колонии и вирусные бляшки на чашках с агаром с помощью технологии цветной цифровой визуализации. Это экономит 99% времени чтения и устраняет субъективные различия и ошибки транскрипции.

    Изображения планшетов отображаются в высоком разрешении, а инструменты и параметры подсчета доступны на экране. Параметры могут быть определены для оптимизации производительности и точности подсчета. Изображения пластин и результаты сохраняются для последующего просмотра.

    Идентификатор хромогенного агара включен в модуль подсчета колоний.   Подробнее >

    Подсчет колоний — типы чашек

    3М Петрифильм

    Анализ Эймса

    Пластина крови

    Хромогенный агар

    Фильтровальная бумага

    Крупные колонии

    Анализ фагов/бляшек

    Тарелка для заливки

    Спиральная пластина

    Проба воды

    Подсчет колоний — параметры считывания

    • Считывание чашек любого размера до 150 мм
    • Считывание всей чашки, половины чашки, квадрантов или пользовательских областей
    • Различие колоний по размеру
    • Различие подсчитанных колоний по цветовому сходству
    • Настройка контрастности для трудночитаемых чашек
    • Регулировка подсчитываемой площади для исключения краев и гребней чашек подсчеты
    • Наименьшая обнаруживаемая колония: 0,05 мм
    • Наименьший размер различения: 0,08 мм
    • Среднее значение нескольких чашечных подсчетов
    • Настройка форматов чтения пластин
    • Настройка форматов распечатки
    • Отображение инструкций на экране
    Параметры

    : Исключить край чашки и отдельные соприкасающиеся колонии

    Опции: подсчет нескольких диапазонов размеров и цветов

    Параметры

    : исключить область и разделить большие колонии на несколько подсчетов

    Параметры: Установить верхний предел счета. Слишком много, чтобы сосчитать (TNTC)

    Выберите видео выше для просмотра (2:40)
    Выберите значок в правом нижнем углу видео для полноэкранного режима.
    Нажмите здесь, чтобы просмотреть все видео >

    Назначение

    Целью этого программного модуля является подсчет колониеобразующих единиц (КОЕ) бактерий или дрожжей в тестовом образце или аликвоте, то есть части большее количество жидкости, материала или всего. По этому образцу можно оценить относительное количество бактерий или дрожжей в целом, умножив количество образца (КОЕ) на коэффициент разбавления. Этот подсчет следует считать приблизительным по многим причинам, включая ограничения: 1) метода отбора проб, 2) количества микроорганизмов в каждой пробе, 3) загрязнения, транспортировки, хранения, 4) методологии анализа, 5) программных пороговых значений для колонии размер и контраст, и 6) разрешение человеческого глаза/камеры. По этим причинам на экране отображается увеличенное изображение каждой тестовой пластины, которое микробиолог может просмотреть и отредактировать по мере необходимости.

    Ограничения

    1. Метод выборки . Если многочисленные образцы/аликвоты, взятые из одного и того же более крупного целого, значительно различаются по количеству подсчитанных колоний, это может означать, что микроорганизмы неравномерно распределены в целом. Если желательна более высокая точность, можно взять больше образцов для испытаний от целого, возможно, из разных областей в целом. Мусор в образцах также может затруднить подсчет.
    2. Количество микроорганизмов в каждом образце для испытаний . Если количество организмов в тестовом образце слишком велико для подсчета (TNTC), может быть правильным указать его как таковое. Оптимальная точность подсчета обычно составляет от одной до 99 колоний на чашку. При более высоких значениях # для большей точности исходный образец может быть разбавлен от 1/5 до 1/10, повторно высеян на чашки, повторно инкубирован и пересчитан . Подумайте о цели и ограничениях этого количества тестов, прежде чем идти на крайние меры для обеспечения точности.
    3. Загрязнение, транспортировка, хранение являются критическими . Микробиолог должен удостовериться, что пробы для анализа всегда тщательно отбираются, иначе может произойти заражение. Все образцы должны транспортироваться и храниться в соответствующих условиях перед тестированием, обычно в охлажденном/замороженном виде. В противном случае подсчеты не будут отражать целое. Колонии грибковой плесени могут разрастись на чашке и сделать точный подсчет затруднительным или невозможным. Подсчет поверхности агара не предназначен для подсчета плесени; если вы предполагаете подсчет колоний плесени, можно рассмотреть метод наложения агара, чтобы получить более определенные колонии плесени.
    4. Методология анализа . Существуют ограничения точности этого метода анализа. Например: некоторые бактерии или дрожжи могут иметь тенденцию к росту в виде комков; сгусток даст одну КОЕ, точно так же, как одна бактериальная клетка может быть одной КОЕ.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
