Установка давления блока автоматики Джилекс.

Показания 5 мин.

Автоматика Джилекс многофункциональна, проста в установке и доступна по цене. Может работать как с родными насосами, так и с насосами других производителей для автоматизации подачи воды.

Компания предлагает надежные и современные варианты автоматики для насосов, обладающие длительным сроком службы и хорошими эксплуатационными характеристиками. Давайте посмотрим поближе.

Полная автоматика насоса

Запускаем автоматику следующим образом:

1. Непосредственно перед включением прибора полностью заполняем входной патрубок насоса водой и запускаем его (должен загореться светодиод «Сеть»). Эта манипуляция включит блок автоматики. Как только насос начинает работать и через некоторое время останавливается, нужно открыть выпускной клапан, который находится в самой высокой точке.
2. Если насос работает все время при открытом кране и обеспечивает непрерывный поток воды, установка считается правильной. Отсутствие потока воды свидетельствует о том, что нужно зажать кнопку «Перезапуск» и удерживать ее на время срабатывания автоматической системы. Если при таких манипуляциях поток по-прежнему отсутствует, нужно повторить запуск.

Защита от холостого хода

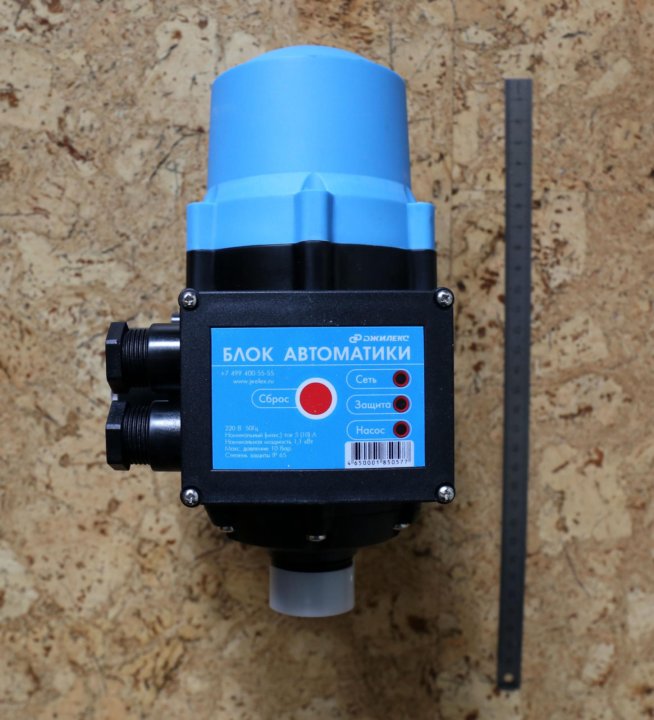

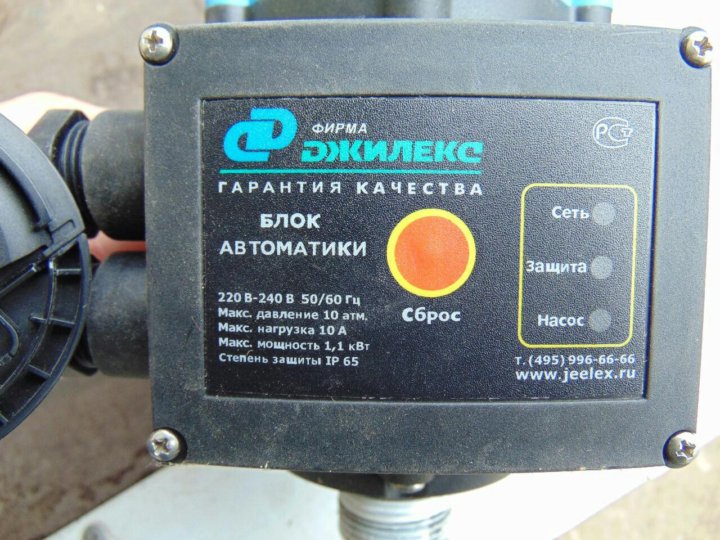

Когда на блоке автоматики загорается светодиод «Защита», а сам насос отключен, это может свидетельствовать об опасности холостого хода системы. Так работает пресс-контроль.

Еще раз проверьте все системы. Если все в порядке – спустите воду из поступающей системы, и снова заполните ее. Затем нажмите кнопку «Перезагрузить».

Оптимальные характеристики автоматики для насосов

Вибрационный или любой другой тип насоса может быть дополнительно оснащен системами автоматики. Но, у них разные параметры, свойства и т.д. Какие стоит купить?

Технические показатели (оптимальные):

• Рабочее напряжение = 210-250 В;
• Частота = 40/70 Гц;
• Минимальное рабочее давление= 1-4 атм. ;
• Ток нагрузки = 6-10 А;
• Расход воды = 70-100 л/мин;
• Верхний порог давления = 15 атм.;
• Максимальная температура воды = 75 градусов;
• Диаметр впускной трубы = 1 дюйм;
• Степень защиты = 1P65.

Что вам нужно знать?

Важно! Виновниками неисправностей оборудования являются вентиль, расположенный на участке трубы между автоматикой/насосной системой, и вентиль, идущий на выходной патрубок автомата.

Минимальное рабочее давление оборудования не может быть изменено самостоятельно. Это должны делать электрики, имеющие опыт работы, знакомые с нормативной документацией и соблюдающие нормы безопасности.

Максимальное рабочее давление автоматикой не регулируется. Соответствует показателю электронасоса.

Механизмы автоматики помпы служат для обеспечения автономной работы устройств при соответствующей настройке режима. Кроме того, качественная автоматика защищает насосы от работы всухую и экономит электроэнергию. Такой подход позволяет продлить срок службы дорогостоящего насосного оборудования.

Особенностью автоматики от компании Джилекс является возможность использования устройств как с брендовыми моделями, так и с устройствами других производителей. Кроме того, недорогое оборудование имеет ряд других полезных свойств.

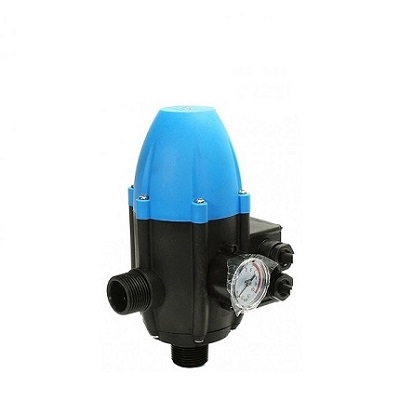

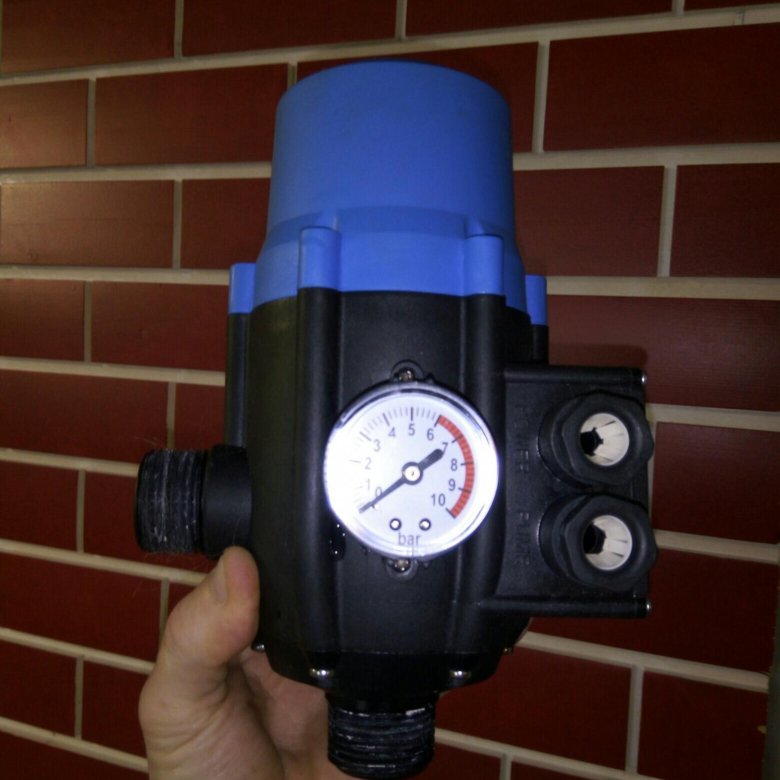

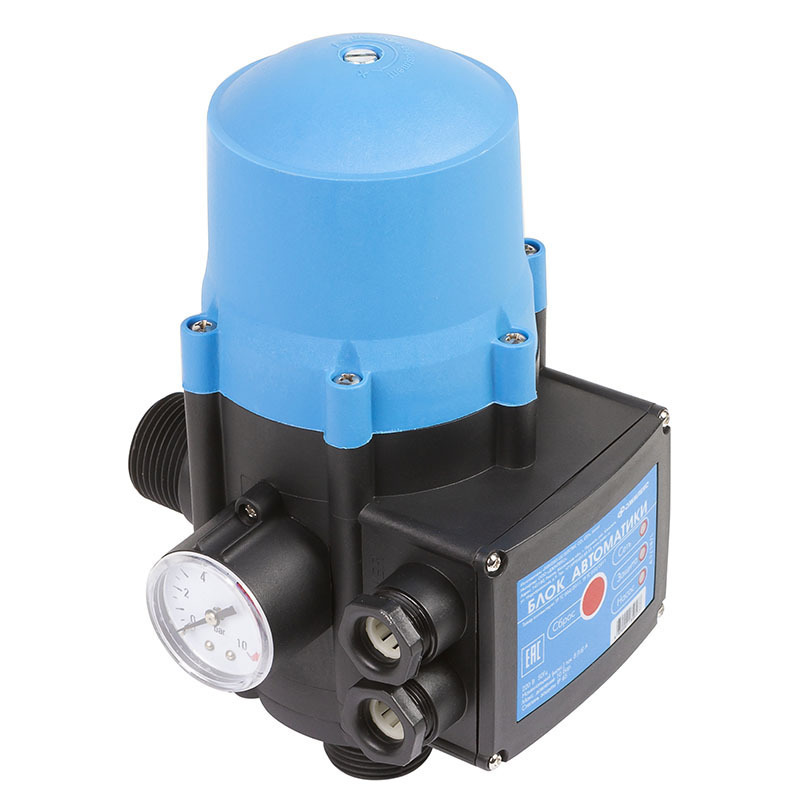

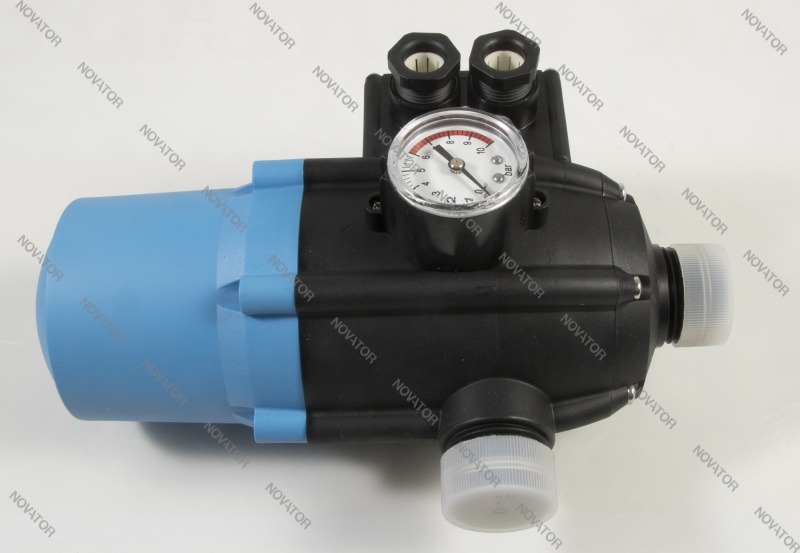

1 Особенности блока управления

Основным элементом автоматизации насосного процесса предприятия является блок автоматики Джилекс. Такое устройство подключается непосредственно к насосному аппарату и реагирует на уровень давления в системе.

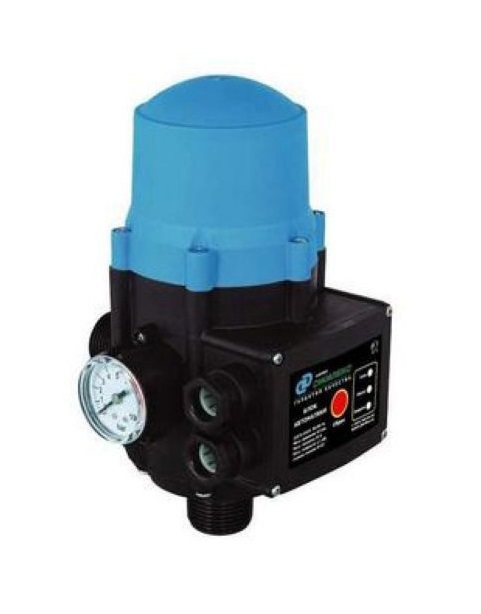

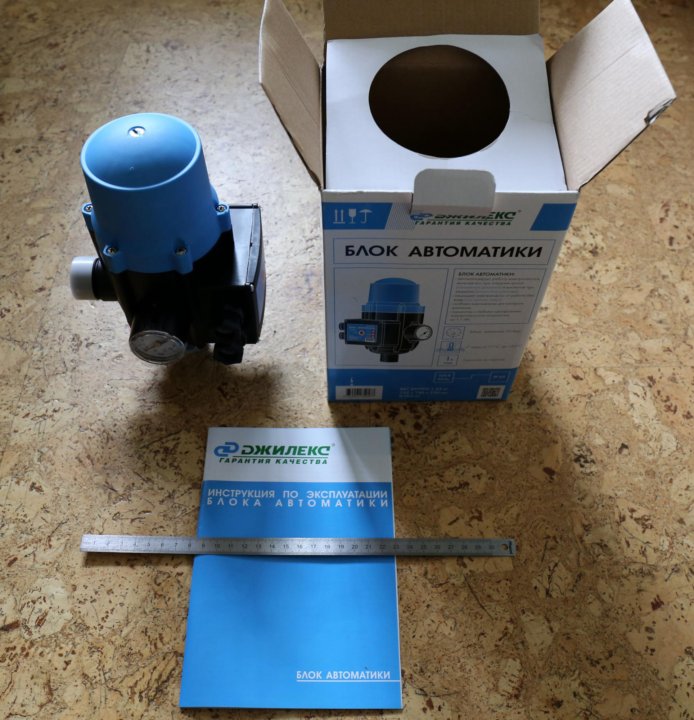

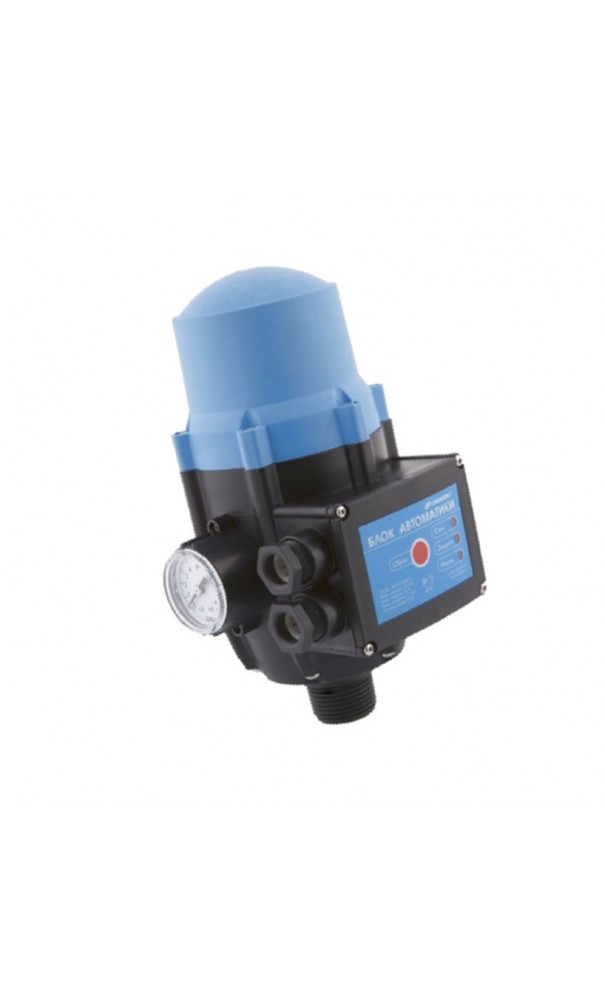

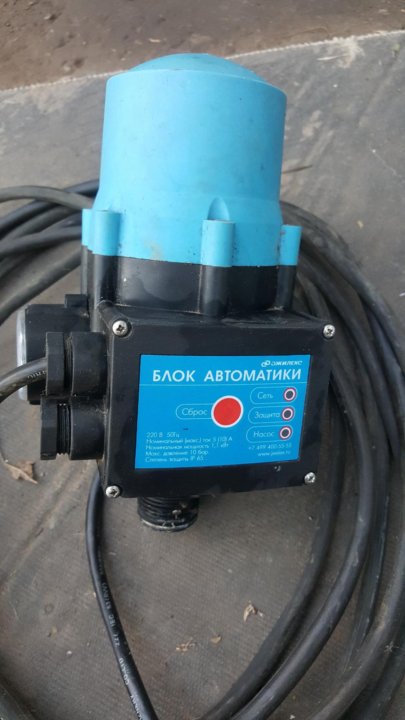

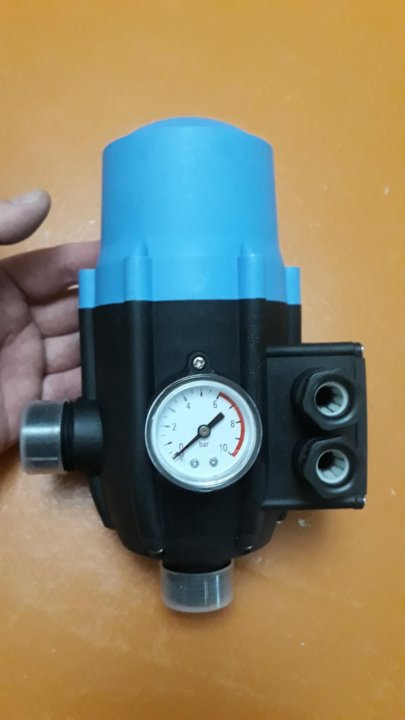

Блок Jilex состоит из пластикового корпуса с металлической крышкой. Внутри корпуса находится пружина, электронный блок, оснащенный реле давления и подвижным механизмом, замыкающим контакты при падении давления. Для внешнего контроля работы устройства в боковую поверхность блока встроен манометр.

Устройство предназначено для работы на базе насосной станции или другого поверхностного насоса, перекачивающего чистую воду. Также возможно использование с низким содержанием абразивных примесей, но в этом случае устройство комплектуется дополнительным фильтром.

1.1 Принцип работы прибора

Автоматика Гилекс работает автономно от обычной электрической сети. Через 30 секунд после установки и подключения блока он включается и работает несколько секунд. Далее устройство отключается и активируется только в случае изменения давления в магистрали.

При открытии крана в точке водопотребления давление в трубе начинает быстро падать. В этом случае агрегат сразу включается и при достижении минимального давления приводит в действие электронасос. Прибор качает воду до тех пор, пока давление снова не выровняется (когда кран закроется). После закрытия крана устройство работает еще 5-20 секунд, продолжая подавать воду в магистраль. Такая мера является мерой предосторожности на тот случай, если давление в системе упадет ниже нормы и прибор не сможет отследить уровень давления.

1.

2 Правильная установка устройства

Автоматика Джилекс 9001 устанавливается в подводящую магистраль в комплекте с дополнительным оборудованием. Поэтому важным шагом является правильная установка и настройка всех компонентов. Установка блока автоматики контроля давления от Гилекс осуществляется в следующем порядке:

1. В первую очередь, если приобретается модификация без измерительных приборов, следует приобрести манометр и установить его на боковой панели. Механизм необходим для контроля и управления блоком.
2. Сам автомат врезается в магистраль подачи воды на участке между точкой водопотребления (краном) и насосным устройством. Блок устанавливается исключительно в вертикальном положении синей металлической крышкой вверх. При этом вход устройства (указанный в инструкции) должен располагаться со стороны выхода насоса. Выходное отверстие направляет воду дальше в линию подачи.
3. После того, как аппарат управления установлен в линию, необходимо тщательно осмотреть все стыки и соединения на герметичность. Если при монтаже обнаружены погрешности, их следует заделать герметиком или соединительными элементами.
4. Устройство подключается к сети строго по схеме, указанной в инструкции. При этом, если устройство оснащено насосом с силой тока более 10 ампер, дополнительно устанавливается магнитный пускатель. Основное требование к электрическому кабелю, используемому с устройством, — повышенная устойчивость к высоким температурам.

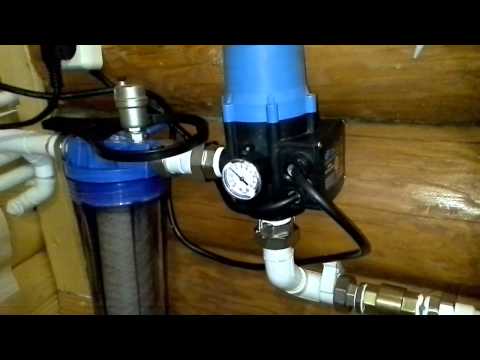

При необходимости подводящая магистраль дополняется фильтрами для очистки воды и ресивером для выравнивания давления в системе.

После того, как все компоненты смонтированы в багажнике, необходимо проверить устройство. Для этого вход насоса по трубопроводу заполняют жидкостью и включают насос. Сразу загорается один из индикаторов на устройстве. Это указывает на наличие контакта между агрегатом и насосным агрегатом. Устройство работает несколько десятков секунд, а затем выключается.

После отключения устройства необходимо открыть один из кранов (если многоуровневые, то желательно верхний). Для этого есть два варианта:

1. В первом случае вода будет течь из крана непрерывным непрерывным потоком. Блок включается и насосное устройство работает на протяжении всего времени использования крана. В этом случае установка устройства правильная.
2. Если поток воды нестабилен или отсутствует вообще, можно попробовать перезапустить устройство кнопкой «Перезагрузить». Кнопку нажимают и держат до тех пор, пока не сработает насосное устройство. Если в этом случае ничего не изменилось, проводится тщательный осмотр устройства и всей линии, а при необходимости – демонтаж и регулировка.

3 Насосные агрегаты, совместимые с агрегатом

Автоматика от Джилекс – универсальное устройство. С его помощью можно регулировать работу насосных устройств различных производителей. По принципу действия такой механизм выравнивания давления устанавливается на вибрационный, центробежный, вихревой, винтовой насос.

Наиболее эффективно устройство работает в сочетании с насосными устройствами, отвечающими следующим характеристикам:

• сила тока в пределах 6-10 А;
• устройство производительностью до 100 л/мин;
• напряжение не выше 250 В;
• предел максимальной температуры перекачиваемой жидкости 75 градусов;
• соединение с трубой сечением 1 дюйм.

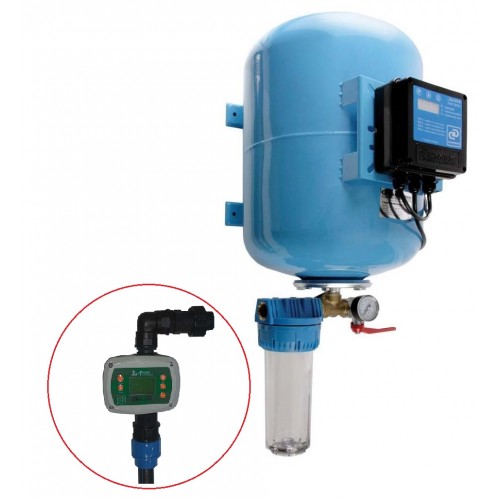

4 Какие еще варианты автоматизации есть у Gileks?

Помимо блока автоматики компания выпускает и менее популярные варианты автоматики для насосного оборудования. Одним из таких вариантов является установка Gilex Crab. Устройство отвечает за стабильное давление в подающей магистрали, запускает и останавливает насос при необходимости. Кроме того, фильтрующий элемент очищает поток от механических примесей.

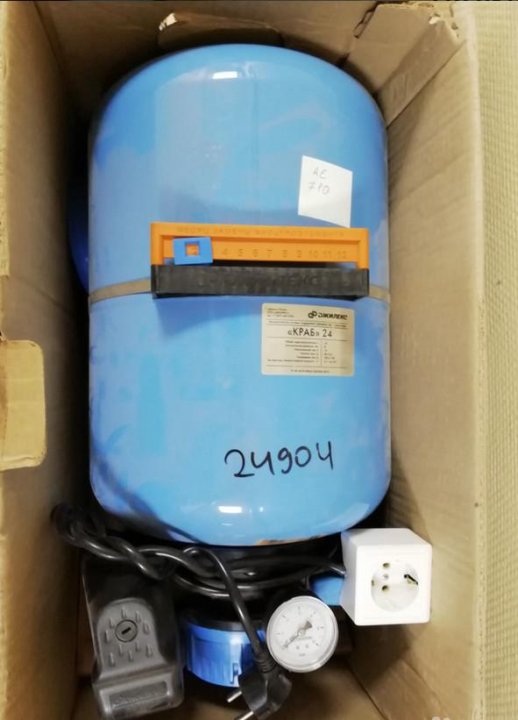

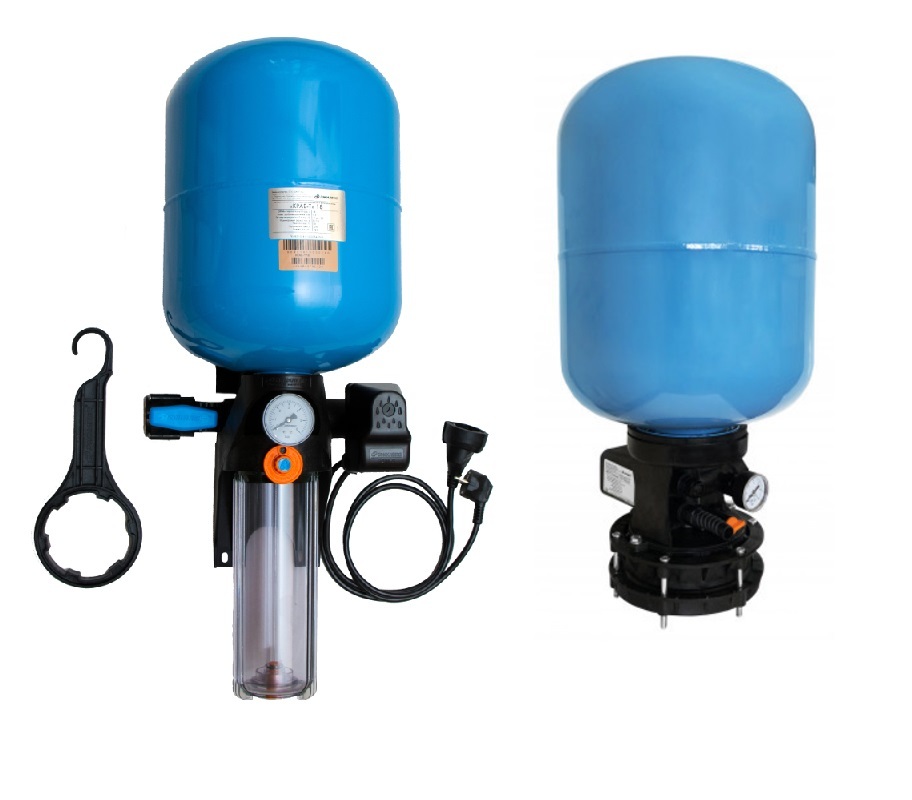

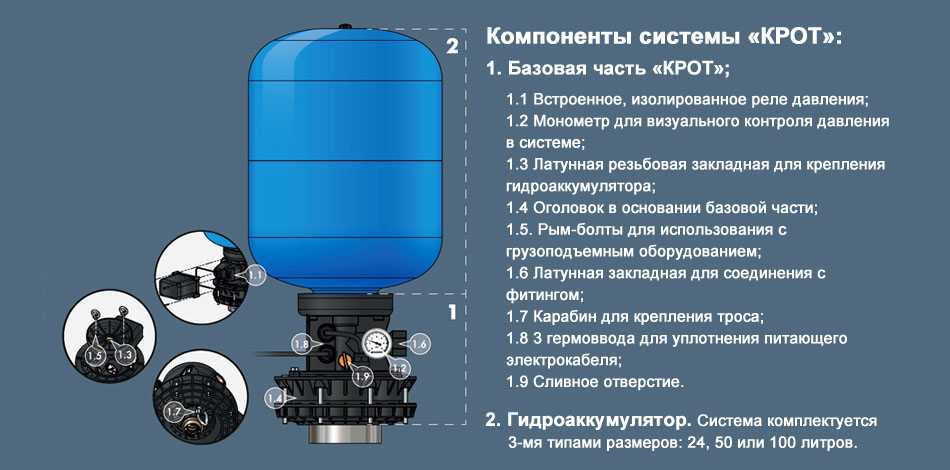

Gilex Crab состоит из следующих компонентов:

• полимерный гидрораспределитель;
• бак-ресивер объемом 24 или 50 литров, покрытый антикоррозийной эмалью;
• реле давления электрическое;
• Сменный картридж фильтра, отвечающий за очистку водного потока от примесей;
• манометр;
• два электрических кабеля;
• специальный кронштейн для крепления блока к стене.

Устройство работает от стандартной электрической сети 220 В. Подходит для подключения 2-3 точек водозабора одновременно. Регулируемое реле позволяет установить уровень давления, который будет поддерживать устройство перед началом работы. Как и предыдущий тип устройств, Краб 50 является универсальным устройством и подходит для подключения к скважинным насосам любого производителя.

4.1 Реле давления РДМ-5

Более простым вариантом автоматизации насосной станции является установка на нее специального реле РДМ-5. Компактное устройство монтируется в линию и подключается к насосному агрегату с помощью электрического кабеля. Провод крепится к контактам реле.

Принцип работы устройства следующий. Устройство реагирует на уровень давления в магистрали. Если показатель ниже установленного значения, контакты замыкаются, подается ток на точку забора воды и жидкость заполняет трубопровод до тех пор, пока давление не придет в норму. Когда уровень давления приходит в норму (этот показатель также задается пользователем), контакты расходятся. Прерывается подача питания на скважинный инструмент, и он выключается.

Минимальные и максимальные показатели, при которых срабатывает насосное устройство, устанавливаются пользователем. Регулировать их можно с помощью двух гаек, фиксирующих степень натяжения пружины. Гайка большего размера при вращении против часовой стрелки устанавливает показатель максимального давления, гайка меньшего размера при вращении позволяет регулировать разницу между максимальным и минимальным давлением.

РДМ-5 предназначен для использования исключительно в воде. Рабочее напряжение для устройства 220-230 В. Температура перекачиваемой жидкости 0-40 градусов. Реле крепится к трубопроводу сечением ¼ дюйма. Обязательным условием при использовании РДМ-5 является качественное заземление.

4.2 Поплавковый выключатель

Для дренажных, фекальных и поверхностных насосов для воды самым дешевым и практичным способом автоматизации является поплавковый выключатель. По сфере использования такие устройства делятся на легкие и тяжелые. Дренажные модели комплектуются легким поплавком, тяжелые поплавки устанавливаются на водопроводных станциях и водяных насосах.

Конструкция состоит из электрического кабеля длиной 3,5,8 или 10 м и пластикового поплавкового механизма. Внутри поплавка два контакта, рычаг переключения и шарик, меняющий положение рычага. По количеству проводов различают двух- и трехпроволочные поплавки.

В версии с двумя проводами они напрямую подключены к контактам поплавка. Когда такой механизм поднимается с уровнем воды до назначенного уровня, рычаг давит на контакты, они замыкаются и подают энергию на насос.

В моделях с тремя проводами поддерживается возможность включения точки забора в крайнее верхнее и в крайнее нижнее положения. Для этого один провод идет на один из контактов, а два других провода в зависимости от положения идут на второй контакт.

Принцип работы такого поплавкового механизма заключается в том, что устройство автоматически включает насос при повышении уровня воды до заданного значения. В случае с двухпроводным устройством поплавок, наоборот, размыкает контакты и отключает устройство при снижении уровня воды ниже нормы.

Одним из обязательных элементов управления насосной станцией является реле давления. Обеспечивает автоматическое включение и выключение насоса, контролируя подачу воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давления, нет. Каждый потребитель решает это индивидуально в рамках допустимых норм и инструкций.

Устройство и принцип работы реле давления воды

Конструктивно реле выполнено в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, соединенная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном – сжимается сильнее. Сила, действующая на пружины, вызывает размыкание (замыкание) контактов реле, включение или выключение насоса.

Наличие реле в системе водоснабжения позволяет обеспечить постоянное давление в системе и необходимый напор воды. Насос управляется автоматически. Правильно настроенные, они обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос качает воду в бак.
• Давление воды постоянно растет, что можно отследить по манометру.
• При достижении заданного верхнего предела давления срабатывает реле и отключает насос.
• По мере израсходования воды, закачиваемой в бак, давление падает. Когда он достигнет нижнего уровня, насос снова включится, и цикл повторится.

Схема устройства и составные элементы типовое реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и вода поступает в бак.
• Верхнее давление (за пределами уровня). Контакты реле размыкаются, насос отключается.
• Диапазон давления – разница между двумя предыдущими показателями.
• Значение максимально допустимого давления отключения.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно установлены его предельные уровни, зависит удобство использования, а также срок безаварийной службы всех компонентов устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно на заводе уровень включения-выключения выставлен на 1,5 атмосферы, а уровень отключения 2,5 атмосферы. Проверяется это при пустом баке и отключенной от сети насосной станции. Рекомендуется проверять автомобильным механическим манометром. Он помещен в металлический корпус, поэтому измерения получаются более точными, чем при использовании электронных или пластиковых манометров. На их показания может влиять как температура воздуха в помещении, так и уровень заряда аккумулятора. Желательно, чтобы предел шкалы манометра был как можно меньше. Потому что в масштабе, например, 50 атмосфер точно измерить одну атмосферу будет очень сложно.

Для проверки давления в баке необходимо открутить крышку, закрывающую золотник, подключить манометр и снять показания по его шкале. Давление воздуха следует периодически проверять, например, раз в месяц. В этом случае воду необходимо полностью удалить из бака, выключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать снижение давления воздуха в баке. Чем ниже давление воздуха, тем больше воды может быть создано. Однако разброс давления от полностью заполненного до практически пустого бака велик, и все это будет зависеть от предпочтений потребителя.

Выбрав нужный режим работы, нужно установить его, спустив для этого лишний воздух, или подкачать его дополнительно. Нужно иметь в виду, что не следует снижать давление до значения менее одной атмосферы, а также перекачивать его. Из-за малого количества воздуха резиновая емкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А избыток воздуха не даст возможности закачать много воды, так как значительная часть объема бака будет занята воздухом.

Настройка уровней давления включения и выключения насоса

поставляются в собранном виде, реле давления предварительно настроено в соответствии с оптимальным вариантом. Но при установке из различных элементов реле должно быть настроено на месте. Это связано с необходимостью обеспечения эффективной взаимосвязи между настройками реле и объемом бака и напором насоса. Кроме того, может возникнуть необходимость изменить начальную настройку реле давления. Процедура для этого должна быть следующей:

На практике мощность насосов выбирают такой, чтобы она не позволяла накачать бак до предела. Обычно давление отключения устанавливается на пару атмосфер выше порога включения.

Также можно установить пределы давления, отличные от рекомендуемых значений. Таким образом, вы можете задать свой вариант режима работы насосной станции. Причем при установке перепада давления малой гайкой надо исходить из того, что исходной точкой отсчета должен быть нижний уровень, устанавливаемый большой гайкой. Установить верхний уровень можно только в пределах, на которые рассчитана система. Кроме того, резиновые шланги и прочая сантехника также выдерживают давление, не выше расчетного. Все это необходимо учитывать при установке насосной станции. К тому же избыточный напор воды из-под крана зачастую совершенно не нужен и неудобен.

Регулировка реле давления

Регулировка реле давления практикуется в тех случаях, когда необходимо установить уровни верхнего и нижнего давления на заданные значения. Например, нужно установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки следующий:

• Включить насос и закачать воду в бак до давления на манометре 3 атмосферы.
• Выключить насос.
• Откройте крышку реле и медленно поворачивайте маленькую гайку, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Установлен верхний уровень – 3 атмосферы.
• Откройте кран и слейте воду из бака до значения давления на манометре 1,7 атмосферы.
• Запорный клапан.
• Откройте крышку реле и медленно поворачивайте большую гайку до срабатывания контактов. Установлен нижний уровень – 1,7 атмосферы. Оно должно быть немного выше, чем давление воздуха в баке.

Если высокое давление настроено на отключение, а низкое давление настроено на включение, то бак заполнен большим количеством воды, и нет необходимости часто включать насос. Неудобство возникает только из-за большой разницы давлений при полном или почти пустом баке. В остальных случаях, когда диапазон давления невелик, а насос приходится часто подкачивать, напор воды в системе равномерный и вполне комфортный.

В следующей статье вы узнаете самые распространенные схемы подключения.

Одно из решений по управлению автономным водоснабжением- подключение реле давления РДМ 5 к насосу, регулировка, инструкция которой не всегда понятна пользователю. При этом данный вид устройств от бренда Джилекс считается достаточно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где нет водопровода, вопрос питьевого качества воды решается 2 способами:

• установка резервуара или устройство бассейна, наполненного привозной водой;
• бурение скважины на водоносный горизонт.

Вода в дом подается с помощью насоса необходимой мощности. Но величина напора воды при его работе слишком велика для прямого подключения насосного агрегата к внутренним водопроводным сетям. Поэтому в доме устанавливается промежуточная емкость с мембраной – гидроаккумулятор, а необходимое давление сеть поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономные системы ах водоснабжения.

Принцип работы

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

1. Производитель устанавливает нижний предел давления 1,4 бар, верхний – 2,8 бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос перекачивает воду в промежуточный мембранный бак.
2. Когда давление поднимается до верхнего предела (2,8 бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды остановлена.
3. При появлении в доме водозабора гидроаккумулятор начинает опорожняться, давление снижается, а при достижении нижнего порога 1,4 бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройство РДМ 5 комплектуется готовыми насосными станциями, состоящими из насоса, бака гидроаккумулятора и самого реле управления. Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовые изделия подходят не всем по следующим причинам:

• недостаточно емкости аккумулятора;
• напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
• б/у погружной насос опускают в скважину.

В этих случаях систему автоматического водоснабжения придется собирать из отдельных элементов, и соответствующим образом настраивать реле давления, согласовывая его работу с накопительным баком. Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования давления в системе водоснабжения – от 1 до 4,6 бар;
• диапазон температур окружающей среды — от 0 до +40 °С;
• минимальный перепад давления – 1 бар;
• напряжение питания – 220 В;
• диаметр штуцера – DN 15, соединение – G ¼”.

Если по каким-либо характеристикам реле РДМ 5 вас не устраивает, вам придется искать другой регулятор. Но практика показывает, что параметры этого прибора соответствуют требованиям подавляющего большинства автономных систем водоснабжения.

Как настроить устройство?

Реле давления настраивается после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы последующие утечки не мешали процессу регулировки. Из-за негерметичных соединений самопроизвольно уменьшится давление до или после насоса, что также повлияет на работу реле.

Перед настройкой определите требуемый напор. Для подачи воды во все точки водозабора, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны резервуара должно быть достаточно, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях это значение давления чаще всего определяют экспериментально.

Расчет прост: 1 м высоты подъема равен 10 м горизонтального сечения и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водопровода. Примерно определив требуемое давление, необходимо создать такое давление из воздушной камеры гидроаккумулятора. Для этого снимите пластиковый колпачок с золотника (обычно находится на торце бака) и обычным автомобильным насосом накачайте воздушную камеру, контролируя давление манометром.

1. Не подключая патрубок внутренней водопроводной сети, проверить работу реле в связке с насосом при заводских настройках. При этом проверьте герметичность наружного трубопровода.
2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
3. Большой винт регулирует верхний предел (отключение насоса), маленький винт регулирует падение давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 бара больше, чем вы закачали в аккумулятор.
4. Чтобы добиться точных значений, придется несколько раз отрегулировать, открыв краны смесителей и спустив воду из аккумулятора. При этом записывают показания манометра при выключении и включении насоса и корректируют их регулировочными винтами.

В результате настройки разница между нижним и верхним пределами должна быть не менее 1 бара. Практика показывает, что оптимальный перепад давления около 1,5 бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите за работой системы в течение 1 суток. Возможно, потребуется небольшая корректировка.

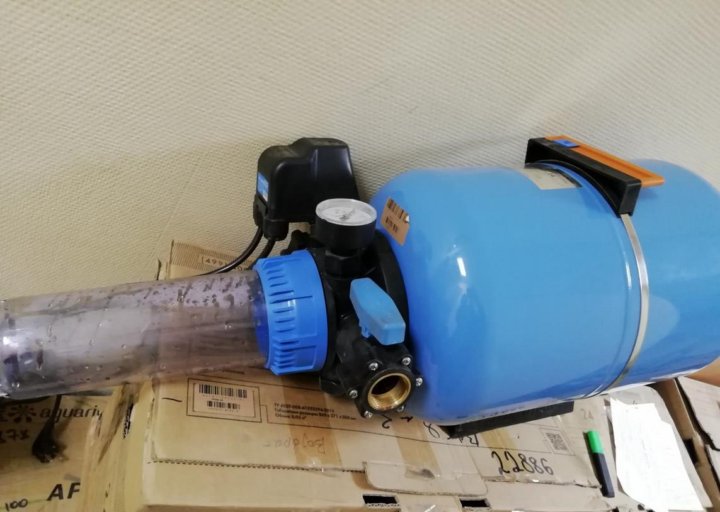

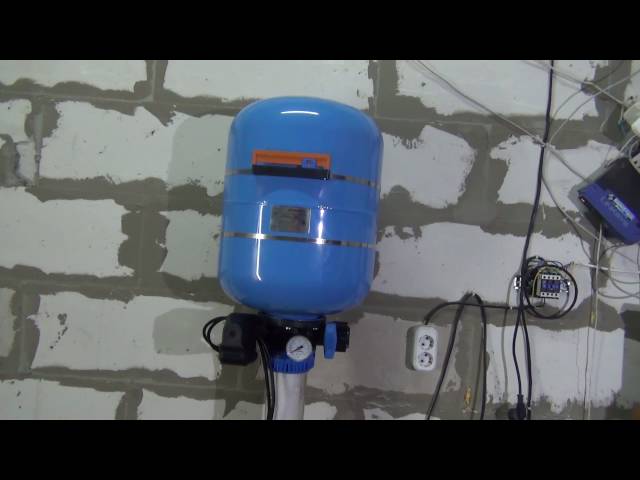

Гидроаккумулятор “Джилекс”: варианты на 50 и 100 литров

Водоснабжение с насосом может послужить настоящим спасением как для частных домов, так и для дач, расположенных вдали от центрального водопровода. Но даже самые надежные насосные системы могут выйти из строя. На помощь в таких случаях приходят накопительные комплексы.

Особенности конструкции

Аккумуляторы «Джилекс» выгодно отличаются от аналогичной продукции других производителей. Их разработчики учли все тонкости и нюансы российского водоснабжения и добились максимальной приспособленности к существующим условиям. Бак имеет относительно простое устройство: блок из металла, внутри которого расположена грушевидная резиновая мембрана. В бытовых изделиях между этой мембраной и наружными стенками находится воздух, а в изделиях промышленного назначения – инертный газ.

Гидроаккумулятор отличается от простой бочки тем, что он должен не только подавать воду в систему, но и поддерживать в ней определенное давление.

Устройство разделено мембраной на две части. Первая часть через ниппель сообщается с внешней атмосферой, а вторая – подключается к водопроводной сети. При наполнении бака водой мембрана натягивается, давит на газообразную среду до выравнивания давления. В момент открытия клапана сжатый газ вытесняет жидкость из резервуара. Как только блок автоматики регистрирует снижение давления до определенного значения, он дает команду на запуск насоса.

После закрытия клапана насос еще некоторое время будет работать, тем самым снова достигнув выравнивания давления. Чтобы насосы и мембраны служили как можно дольше, на входе должны быть установлены очистители. Чтобы гидроаккумулятор работал успешно и решал свою задачу на 100%, обязательно рассматривается схема подключения. В любом случае включает реле давления и обратный клапан. Специалисты советуют установить еще один манометр, чтобы надежно отслеживать изменения давления в системе.

Аккумуляторы в сети водоснабжения с поверхностным насосом обычно размещают рядом с насосной машиной. Обратный клапан в этой схеме расположен на всасывающем патрубке. Для соединения устройств в один комплекс используется пятиконтактная розетка. Теоретически его можно заменить произвольной комбинацией фрагментов трубы, но это слишком трудоемко и не всегда качественно. Для надежной фиксации мембран и их соединения с водопроводными трубами рекомендуется использовать нержавеющий фланец ведущих производителей.

В частности модификация Беламос СС отличается такими параметрами как:

• резьба присоединительная – 1 дюйм наружная;
• наружный диаметр – 160 мм;
• зазор между крепежными отверстиями по центру детали 12,8 см;
• тот же зазор между центрами соседних отверстий 6,4см.

При выборе фланца важно уточнить, совместим ли он с гидроаккумуляторами и расширительными баками их производителей. Сами гидроаккумуляторы делятся на вертикальные и горизонтальные. Выбор того или иного типа определяется тем, насколько компактным будет устройство, удобно ли будет его разместить определенным образом. Но дело не только в дизайне и комфорте. Отличается подходом к отводу воздуха наружу.

Итак, в вертикальной системе кислород можно сдуть предохранительным клапаном – и этого достаточно. А горизонтальные устройства требуют для этого формирования отдельного трубопровода с ниппелем и шаровым краном.

Внимание: вертикально расположенные приборы емкостью до 100 литров освобождаются от воздуха только при полном удалении жидкости. Кроме того, горизонтальный бак гораздо лучше подходит для работы с внешним насосом, а вертикальный хорошо сочетается с погружным.

Вертикальные системы придется выбирать, если вам нужен очень большой объем бака, от 750 литров. Для дополнительного хранения жидкого запаса идеально подходит. Но если требуются простые конструкции, которые можно применить в любом месте, где для них достаточно места, выбор горизонтали уже оправдан. Важно: не путайте гидроаккумуляторы и расширительные бачки, даже если они внешне очень похожи. Второй тип устройств используется только в системах отопления и поэтому всегда изготавливается из материала, способного выдерживать высокую температуру и давление.

Гидравлический бак для подачи воды на такие предельные нагрузки не рассчитан в принципе. Цель их применения совсем другая – это сокращение количества пусков насоса, предотвращение гидравлических ударов и обеспечение водой на время при отключении тока или обрыве насоса или магистрали. Нельзя использовать в схемах отопления не только гидроаккумуляторы, недопустима и обратная замена. Ведь контакт воды с корпусом бака неизбежно приведет к коррозии. Важно помнить об этом обстоятельстве, чтобы случайно не приобрести мембранный бак отопления вместо водопроводного.

Аккумулятор входит в состав насосной станции Джамбо 60/35. Горизонтальный бак объемом 24 л, на который распространяется общая гарантия, изготовлен из углеродистой стали. В пустом баке давление 1,5 атм, если измерять внутри диафрагмы. По техническим нормам запрещается использовать систему для работы с жидкостью, нагретой более чем до +50 градусов.

Предупреждение. Не запускайте систему в сухом режиме.

Назначение

Гидравлический бак для систем водоснабжения помимо вышеперечисленных функций также решает такие важные задачи, как:

• отбор избыточного давления при накоплении жидкости;
• поддержание постоянного давления даже при выключенном насосе;
• снижение нагрузки на насосную систему и линию при полной нагрузке.

Следовательно, можно предположить, что гидроаккумулятор является бытовым аналогом водонапорных башен акведука. Системы водоснабжения окрашены синей краской, а расширительные баки отопления – красной, поэтому их легко отличить. Резервирование воды производится с учетом пикового потребления: 8 литров в минуту на кухню, 6 литров в ванную и до 10 литров в туалетную комнату. Давление в гидроаккумуляторе должно быть не меньше, чем в водопроводе дома, не менее 1,5 бар. Помимо емкости и размера, нужно помнить о инструкции по эксплуатации; только он позволяет правильно подключить систему.

Нельзя использовать устройства с внешними дефектами. Вы обязательно должны подумать о массе устройства вместе с содержащейся в нем водой; Полезно учитывать такой нюанс, как удобство опорожнения бака. По технологическим нормам монтировать его нужно только в отапливаемых помещениях при полном исключении статических нагрузок. Очень большие батареи, позволяющие создать солидный запас воды, сложно затащить в дом. Разумеется, все соединения с патрубками и патрубками подлежат тщательной герметизации.

Обзор товара

Компания «Джилекс» может предложить своим покупателям различные гидроаккумуляторы. Так модель 7101 хорошо сочетается с погружными насосами. Стальной фланец с цинковым покрытием очень надежен; В корпусе размером 84×45 см и весом 11 кг можно разместить до 100 литров воды. Внешнее подключение выполнено с помощью штуцера с резьбой 1”. Внутри вертикального корпуса вода находится под давлением до 10 атмосфер, а воздух – до 2 атмосфер.

Судя по отзывам, этот тип изделия лучше использовать не со шлангом и накидной гайкой, а с муфтой. А вот ТТХ устройства вполне достойные и соответствуют последним требованиям.

Модель аппарата 7010 позволяет хранить не более 10 литров воды (отсюда индекс). Маленькую емкость нельзя считать недостатком, такое устройство предназначено для гашения эффекта подтекания капель из прохудившихся труб или кранов. Сменный фланец не предусмотрен, мембрана не меняется.

Изделие 7053 рассчитан на 50 л, выполнен в горизонтальном формате. Фланец изготовлен из специального пластика. Аккумулятор можно использовать в сочетании как с поверхностными, так и с погружными насосами. Внешний корпус изготовлен из стали толщиной 0,1 см; металл предварительно смешивают с фосфором и окрашивают устойчивой к ультрафиолету краской. Вы можете изменить фланец, мембрана изготовлена ​​из бутилкаучука и также может быть заменена. Допустимые рабочие температуры составляют от -10 до +99 градусов.

«Джилекс» 24 Г отлично подходит для использования с поверхностными насосами до 1 кВт, с погружными насосами до 0,5 кВт. Через дюйм входного отверстия можно влить до 24 литров воды, ее давление достигает 8 атм. Аккумулятор «Краб» вмещает до 50 литров жидкости. Потребители отмечают компактность этой модели. Но в то же время специалисты предупреждают о его несовместимости с насосами типа «Малыш».

Помимо этих устройств и контейнеров на 80 литров, немалую популярность имеет привод. 200 ВП . Эта вертикальная батарея имеет пластиковый фланец. Бак вмещает до 200 литров воды, поэтому его присоединительный размер пришлось увеличить до 1. Собственная система хорошо держит давление. Отвод воздуха осуществляется эффективно через рекомендованный выпускной патрубок.

Советы и рекомендации

Необходимо придерживаться следующих советов специалистов:

• Чтобы не подключать штуцер капельного воздуха к малому гидроаккумулятору, можно использовать либо вспомогательный шаровой кран, либо отключение от источника питания и разрядку воздуха через точки всасывания. Оптимальный эффект достигается при многократном повторении;
• если в доме четыре и более точек, используйте батареи от 50 литров. Нижний порог датчиков устанавливается на уровне 1,6 бар, а верхний определяется в зависимости от напорных свойств насосов.

Обзор модели аккума Джилекс Га100вп смотрите в следующем видео.

обзор, характеристики, характеристики и отзывы

Насосная станция Jilex Jumbo поверхностна. Оборудование имеет встроенный эжектор, который подключается к трубам. Система способствует эффективной абсорбции жидкости на входе, кроме того, оборудование не требует чистой жидкости и растворенных газов.

Отзывы об особенностях моделей насосов “Джамбо”

Насосные станции «Гилекс», о которых вы можете прочитать ниже, представлены моделями 60/35 П и 70/50 П, которые имеют полимерный корпус, а резьбовые винтовые части выполнены из латуни. Насосы 60/35 Н, 60/45 и 70/50 имеют корпус из нержавеющей стали, тогда как у модели 60/35 эта деталь изготовлена ​​из чугуна. По словам пользователей, некоторые детали, в том числе крыльчатка, изготовлены из пластиковых материалов, они отличаются высокой износостойкостью.

Насосная станция Джилекс, неисправности которой вы можете устранить самостоятельно, имеет переходной алюминиевый фланец, закрытую крышку, благодаря чему ее контакт с водой полностью исключен. Покупатели подчеркивают, что оборудование хорошо защищено от протечек, это обеспечивается применением графито-керамических уплотнений.

Устройство работает за счет электродвигателя, представляющего собой короткозамкнутую систему с составными частями. Статор находится под защитой термозащиты, последняя берет на себя функцию аварийной блокировки. Как подчеркивают покупатели, этот компонент отключает двигатель при перегреве обмотки. Насосная станция Джилекс способна поддерживать необходимое давление, включаться и выключаться в зависимости от расхода жидкости. Установки можно разделить по принципу управления. Некоторые из них основаны на принципе автоматизации, имеют поверхностный аккумулятор, реле давления и манометр. Объем гидроаккумулятора в этом случае составляет 24 литра. Если речь идет о насосе марки 70/50 П-50, то этот показатель в 2 раза больше, так как имеется горизонтальный гидроаккумулятор объемом 50 литров. Модель 70/50 H-50 HOUSE оснащена мощным контроллером, гарантирующим эффективное управление.

Обзор положительных качеств

Насосная станция Джилекс имеет множество преимуществ, среди них:

• Снижение пусковых токов;
• Минимизация механических нагрузок;
• Отсутствие гидроудара в момент включения.

Следует отметить и надежную защиту от перепадов напряжения, а также отсутствие работы всухую. В насосе устанавливается определенное давление, которое поддерживается во время работы на заданной отметке. Сухой ход исключается благодаря блоку автоматического управления, который регулирует величину потока. Здесь заложено пороговое значение давления.

Характеристика насоса “60/35 Н-24”

Данная насосная станция “Гилекс” предназначена для наземной установки, так как дополнительной функцией является повышение давления. Максимальный напор составляет 30 м, а пропускная способность эквивалентна 3,3 м ³ /ч. Потребляемая мощность устройства 600 Вт, вода на всасывании должна быть чистой, размер отфильтрованных частиц равен 0,8 мм. Допустимая температура жидкости может варьироваться от 1 до 50°С.

Оборудование комплектуется встроенным эжектором, который поставляется в сборе в единственном экземпляре. Бак имеет объем, равный 24 литрам, что касается диаметра выпускного отверстия, то этот параметр равен 1 дюйму. Шнур питания обеспечивает удобную работу насоса, его длина составляет 1,5 м. Насос должен быть установлен горизонтально. Допустимая температура окружающей среды составляет 1°С и выше. Вы можете не бояться того, что данная насосная станция «Джилекс Джамбо» перегреется, ведь в системе есть защита.

Характеристики насоса “60/35 П-24”

Данная модель имеет максимальный напор 35 м. Пропускная способность 3,6 м ³ /ч. Оборудование работает от сети 220/230 В. Потребляемая мощность 600 Вт. Диаметр выхода оборудования 1 дюйм. Температура окружающей среды при работе устройства может варьироваться от 1 до 35°С. Контроль уровня воды электронный автоматический.

Обзор насоса 70/50 P

Данная насосная станция “Gilex Jambo” стоит 7500 руб. И предназначен для использования в саду. Оборудование должно быть установлено на поверхности. Устройство сочетает в себе преимущества центробежного насоса и практичность самовсасывающей модели. Блок адаптирован к условиям эксплуатации в России, где часты перепады напряжения. При этом качество заборной воды может быть разным, кроме того, она может содержать определенный объем газа. Данное оборудование предназначено для подачи воды из водоемов, колодцев, колодцев, резервуаров и резервуаров.

70/50 Технические характеристики

Если вас заинтересовали насосные станции “Gilex Jambo”, перед походом за покупками рекомендуем прочитать о них отзывы. Модель 70/50 П, потребляемая мощность которой составляет 1100 Вт, не является исключением. Производительность этого садового насоса составляет 3,9 тыс. л/ч. Максимальная глубина всасывания 9 м, а высота подачи воды 45 м. Весит устройство 9,85 кг. Оборудование имеет автоматическую систему, которая обеспечивает самовключение и отключение, а давление будет поддерживаться на определенном уровне. Это обеспечивает непрерывный режим работы.

Насос может эксплуатироваться в широком диапазоне температур, но температура перекачиваемой воды может колебаться от 1 до 50°С. Данные насосные станции «Джилекс Джамбо», отзывы о которых чаще всего весьма положительные, имеют асинхронный короткий -контурный двигатель, манометр и гидроаккумулятор. Использование графито-керамических уплотнений исключает утечки из насоса. В процессе изготовления используются материалы по типу стеклонаполненного полипропилена, составляющего основу корпуса. Резьбовые части изготовлены из латуни, а колеса – из пластика. Направляющая трубка Вентури обеспечивает производительную и стабильную работу в течение длительного срока службы.

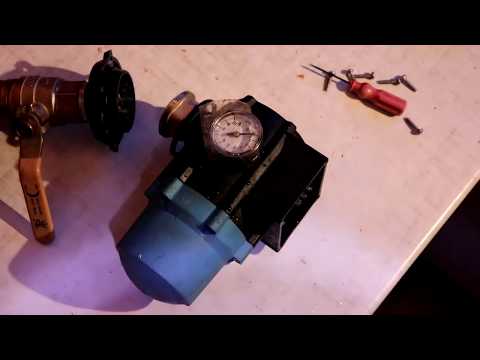

Особенности ремонта

Несмотря на то, что описываемое оборудование качественное, может потребоваться ремонт насосной станции «Гилекс». Если вы заметили, что в двигателе слышен гул, а техника захлебывается, все это может стать причиной проблем с крыльчаткой или двигателем. Разберите устройство и осмотрите его самостоятельно. Если треснула крыльчатка или вышли из строя подшипники, их можно заменить новыми и собрать в обратном порядке.

как собрать, схема подключения и автоматика насосного агрегата. Готовые системы автоматизации

Владельцам загородных домов, как правило, приходится сталкиваться с проблемой подачи воды не только для бытовых нужд, но и для полива сада и огорода. Если участок дачный и используется только летом, а семья состоит из двух человек, то в этом случае можно приобрести обычный бытовой насос. Этот агрегат с легкостью обеспечит своих владельцев необходимым количеством воды.

Для обеспечения живительной влагой большой семьи, да к тому же, если потребность в этом возникает не только летом, а круглый год, просто так вопрос не решить. В этом случае потребуется устройство всей водопроводной сети, бесперебойная работа которой станет возможной только в случае установки бытовой, малогабаритной насосной станции. С его помощью можно решить все вопросы водоснабжения, доставив его в точки разбора быстро и без перебоев.

Для тех, кто хочет сэкономить и подключить насосную станцию ​​своими руками, предназначена эта статья.

Необходимость установки

Зачем нужна насосная станция для загородного дома? Любое такое устройство способно самостоятельно откачивать из источника и доставлять воду в любую точку ее разбора. Кроме того, установка такой станции способствует повышению давления во всей системе водоснабжения при недостатке мощности глубинного или поверхностного насоса, являющегося основным.

Каковы преимущества станций? Они заключаются в возможности работы некоторое время даже при отключении электропитания. Привлекательно и то, что устройство способно создавать напор, с которым осуществляется нормальное водоснабжение дома и участка. При всех этих положительных качествах агрегат имеет небольшой вес, что позволяет устанавливать его в любом удобном для этого месте. В накопительных системах насосная станция работает как бак, периодически включаясь и выключаясь. Эта функция значительно снижает износ оборудования. Насосная станция будет работать долго, при этом избавляя от необходимости носить воду вручную.

Устройство и принцип работы

Человеку, хоть немного разбирающемуся в технике, не составит труда разобраться в основных элементах насосной станции. Что это за единица? Его основным элементом является насос поверхностного типа, оснащенный эжектором. Он способен подавать воду с глубины 10 м и доставлять ее в нужную точку. Именно поэтому мощность насосной станции определяется поверхностным насосом. Как это работает? Всасывающая линия идет от насоса к источнику. На его конец, который находится в толще воды, устанавливается сетка и обратный клапан. Насос поставляется со стальным напорным баком. Контейнер имеет закрытую конструкцию, состоящую из двух полостей, разделенных мембраной. В один из них поступает вода, а в другой воздух под давлением.

Для чего используется напорный бак? Требуется для выполнения следующих функций:

• защита труб и соединений водопровода от возможного гидравлического удара;
• накопление определенного количества воды, находящейся под давлением в одном из отсеков, что дает возможность не прекращать ее подачу в случае отключения электроэнергии.

Из-за свойства накопления жидкости в баке его еще называют гидроаккумулятором. У некоторых насосов объем такого бака достигает 500 литров.

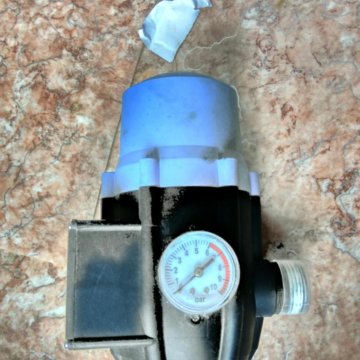

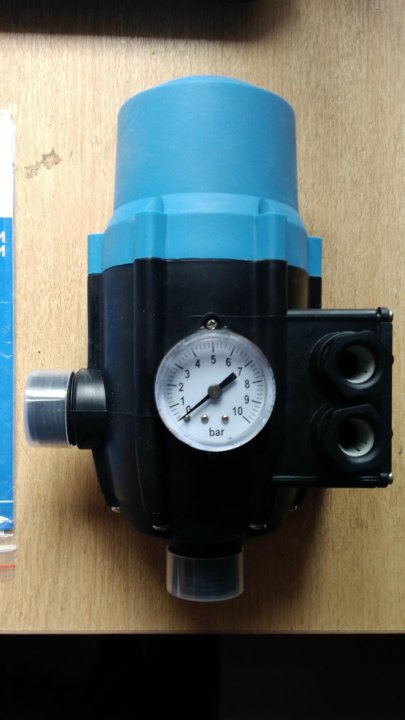

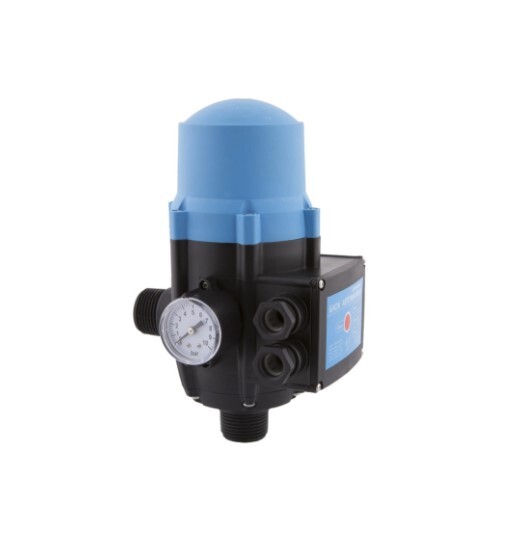

Помимо вышеперечисленных элементов, насосная станция имеет реле давления. Для чего этот предмет? Когда давление падает ниже критического уровня, реле включает насос. Он также может выключить устройство. Это происходит, когда давление поднимается до определенного уровня.

Кроме того, насосная станция должна иметь манометр. Этот прибор показывает давление воды, которое поддерживается в магистрали.

Насосы “Джилекс Джамбо”

Для того чтобы обеспечить водой загородный дом или дачу, можно использовать различные модели данного оборудования. Насосная станция «Джилекс Джамбо» выпускается российским производителем. Такое оборудование легко обеспечивает наличие воды, не уступая в этом вопросе городским квартирам.

Насосная станция “Джилекс Джамбо” востребована для перекачки других жидкостей, а также для полива огорода.

Бак, служащий для наполнения водой, в данном оборудовании изготовлен из высококачественной стали, выдерживающей высокое давление. С одной стороны такой емкости есть ниппель. Он предназначен для создания и поддержания давления, необходимого для нормального водоснабжения.

Насосы Grundfos

Данное оборудование производится датским концерном Grundfos, основанным еще в 1945. На сегодняшний день этот производитель является лидером рынка насосного оборудования. При этом высокий потребительский спрос на такие устройства обусловлен их высоким качеством и широким ассортиментом.

Бытовая насосная станция Grundfos находит свое применение в индивидуальных хозяйствах. При этом выполняет задачи по обеспечению горячего и холодного водоснабжения, канализации и водоотведения.

Если насосная станция Grundfos установлена ​​правильно, а после этого регулярно обслуживалась с заменой изношенных уплотнений и подшипников, то она может прослужить долгие годы и радовать владельцев своей бесперебойной работой.

Расположение

Как правило, узлы, подающие воду в дом и на участок, располагаются в подвалах или кессонах. Как в этом случае установить насосную станцию? Схема подключения предусматривает обязательное соблюдение максимально возможного расстояния от такого оборудования до стены. В противном случае насос может быть поврежден из-за сильных вибраций.

Место, где будет установлена ​​станция водоснабжения, должно соответствовать определенным параметрам, а именно:

• из-за довольно громкой работы насоса помещение необходимо изолировать от шума;
• должно быть сухим, теплым и иметь возможность регулярного проветривания;
• находиться на как можно меньшем расстоянии от колодца или от колодца, что позволит всасывать воду с максимальной мощностью;
• иметь достаточные габариты для проведения ремонтных работ на оборудовании и проведения профилактических мероприятий.

Для размещения насосных станций могут быть использованы разные варианты:

1. Подвалы. Это идеальное место для установки насоса, что следует предусмотреть заранее, еще на этапе проектирования дома. В нем установку можно произвести без особого труда. Только помните, что подвал должен быть теплым и сухим.
2. Кессон. Это не что иное, как специальная площадка, которая находится прямо у поверхности скважины. Основное преимущество такого места заключается в тепле, выделяемом верхним слоем почвы.
3. Схема подключения насосной станции к скважине предусматривает устройство в ней специальных отделений. Этот вариант дешевый и достаточно простой. Но стоит помнить, что такое расположение насосной станции не даст доступа к ней для проведения необходимых ремонтно-профилактических работ, а также снизит уровень напора при подаче воды в дом.
4. Очень удобный и практичный вариант – разместить насосную станцию ​​в самом доме. Но при этом стоит позаботиться о звукоизоляции такого помещения.

Устройство не должно подвергаться воздействию различных механических факторов. При размещении дорогостоящего оборудования в подвале потребуется сделать для него подставку. Такой постамент защитит механизмы и бак от грунтовых вод.

Что еще необходимо учитывать при установке насосной станции? Схема подключения предусматривает его расположение от колодца на расстоянии не более 10 метров.

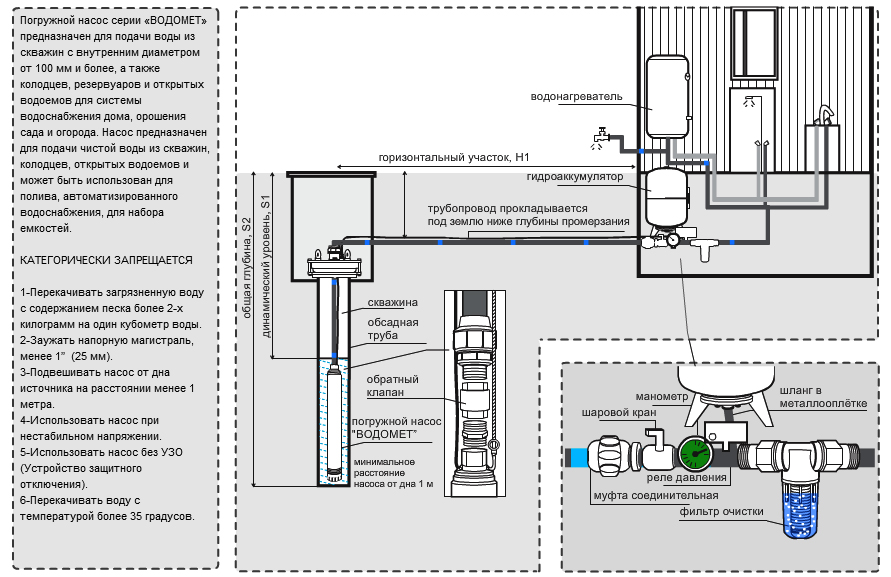

Подключение оборудования

Выбор агрегата для перекачки воды и определение места его установки – это далеко не все, что требуется для того, чтобы насосная станция начала работать. Схема его подключения также должна быть выполнена правильно. В противном случае вся система будет работать с перебоями или недостаточно эффективно.

Какая будет схема подключения насосной станции? В каждом конкретном случае это зависит от места, выбранного для оборудования. Но вне зависимости от этого такая схема будет включать в себя следующее:

• всасывающий трубопровод, опущенный в колодец или колодец и идущий к насосной станции;
• само оборудование;
• трубопровод, который идет дальше к потребителям.

Это общая схема подключения насосной станции для частного дома. Привязки в каждом конкретном случае могут быть разными. Ниже будут рассмотрены наиболее распространенные случаи.

Присоединение к скважине

При установке насосной станции в доме или в кессоне используется та же схема. Ее началом является подающий трубопровод, который опускается в скважину. На него устанавливается фильтр, как правило, сетчатого типа. После этого элемента находится обратный клапан. Далее идет труба.

Фильтр в данном случае необходим как защита от механических примесей. Установка обратного клапана понадобится для того, чтобы при отключении оборудования вода из бака не вытекала обратно в колодец. Это позволит насосу реже включаться и продлит срок его службы.

Подающая труба выводится через стенку колодца. При этом его глубина должна быть несколько ниже существующего уровня промерзания грунта. Далее от колодца до места установки оборудования выкапывается траншея. Он имеет ту же глубину, что и подающая труба. Закапывание траншей необходимо планировать заранее. Он должен обеспечивать минимальное количество витков. Это уменьшит величину перепада давления и закачает воду с большей глубины. Для большей надежности системы трубопровод рекомендуется утеплить. Для этого поверх него укладывают листы пенополистирола, которые затем засыпают слоем песка и засыпают грунтом.

Схема подключения насосной станции к колодцу на вводе в дом предусматривает прохождение подающей трубы через фундамент. Затем это место необходимо утеплить. В самом доме трубы уже можно поднять к месту установки оборудования.

Если насосная станция установлена ​​по инструкции, то описанная выше система будет работать без сбоев. Единственным неудобством в этом случае будет рытье траншеи и ввод трубопровода через стену здания. Также будет сложно локализовать повреждение трубопровода в случае утечки. Чтобы свести к минимуму вероятность этих проблем, потребуется прокладка качественных труб, а в местах их соединения обустройство смотрового колодца. Если на участке отмечен высокий уровень грунтовых вод, то траншею для подводящих труб нужно будет вырыть выше их уровня. При этом для предотвращения замерзания водопровода возле него прокладывается нагревательный кабель. Также потребуется утеплить крышку колодца, а также его кольца.

Подключение к водопроводу

На централизованном водоснабжении иногда устанавливаются насосные станции. В данном случае они нужны для повышения уровня напора подачи жидкости в дом. Схема подключения насосной станции к водопроводу аналогична той, что используется для забора воды из скважины. Только в этом случае к входу оборудования подойдет водопроводная труба. Он также включает в себя фильтр и клапан. Продукция поступает к потребителям.

Однако в этом случае рекомендуется установить шаровой запорный кран на входе. Этот элемент позволит отключить всю систему, например, для ремонта. Второй запорный вентиль ставится перед самой насосной станцией. Необходим в случае ремонта оборудования или трубопровода. На выходе имеет смысл поставить шаровой кран. Такая мера позволит при необходимости отключить потребителей. Воду из труб сливать не придется.

Соединение со скважиной

Как выполнить работу в этом случае? Подключение насосной станции к скважине ничем не отличается от предыдущих схем. Только трубопровод должен выходить в месте, где заканчивается обсадная труба. Именно здесь, как правило, устраивают кессон, где можно разместить насосную станцию.

Как и во всех описанных выше схемах, на конце трубы устанавливается фильтр, а также обратный клапан. На входе для удобства первого пуска через тройник можно поставить заливной кран.

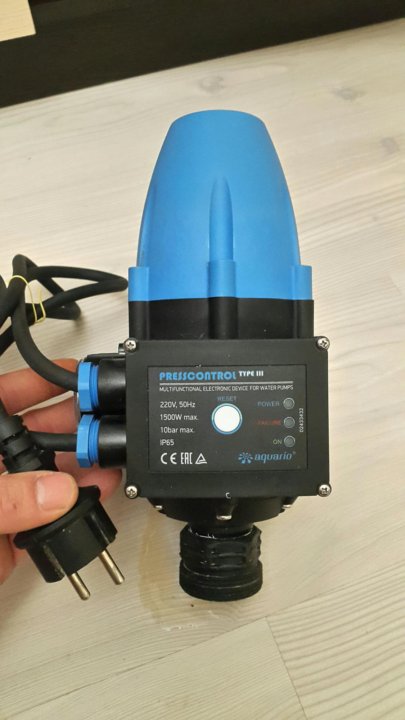

Подключение автоматики

Существует 2 наиболее часто используемые схемы, с помощью которых на насосной станции устанавливается необходимое управляющее оборудование. Для проведения таких работ следует изучить сопроводительную документацию к агрегату. В нем обязательно будет указан способ, рекомендованный производителем.

Подключение реле давления насосной станции должно осуществляться в определенной последовательности. Сначала его необходимо подключить к водопроводу, а затем к электросети.

При первом способе установки реле монтируется непосредственно на трубопроводе. Монтаж осуществляется с помощью тройника, который снабжен штуцером.

Есть и второй способ. При его использовании гидроаккумулятор комплектуется штуцером с пятью выходами для подающего и распределительного трубопровода, манометром, реле, а также для самого гидроаккумулятора. Для измерения давления в насосной станции реле подключается к сети 220 В.

Перед монтажом водопроводной системы необходимо составить подробную схему электропроводки, ориентируясь на то, как будет осуществляться водоснабжение – централизованно или автономно, и какое количество точек водозабора – посудомоечная и стиральная машины, горячая вода снабжение, кухонный смеситель, раковина, душ, туалет, ванна. Кроме того, необходимо рассчитать примерный расход потребляемой воды с учетом количества проживающих в доме людей, а также полива огорода и огорода. И узнать, какой должна быть схема его подключения к водопроводной сети. Обо всем этом вы можете узнать в этой статье.

Что такое насосная станция?

При устройстве автономной системы водоснабжения и подключении водопровода к коммунальным сетям потребитель мечтает о регулярном напоре воды в системе. Так, для подъема из колодца, расположенного на приусадебном участке, или колодца можно использовать специальное насосное оборудование. Он бывает разной мощности и модели, может располагаться в различных частях водопроводной системы. Поверхностные устройства размещают на уровне земли, погружные опускают непосредственно в колодец или колодец.

Основные элементы

Насосное оборудование не должно работать постоянно, так как непрерывная эксплуатация может привести к быстрому износу механизмов и узлов этого устройства. Тем не менее, вы хотите использовать воду в любое время суток. Выход есть – монтируется насосная станция (схема подключения и основные части представлены ниже), которая обеспечивает постоянное давление в системе водоснабжения. Итак, рассмотрим основные составляющие насосной станции.

Насос

Очень часто оснащается поверхностными насосами. Они через подводящий патрубок с фильтром откачивают воду из магистральной сети, колодца или колодца.

Аккумулятор

Гидроаккумулятор (или аккумулятор давления) представляет собой конструкцию определенных габаритных размеров, внутри которой находится внутренняя емкость или эластичная резиновая перегородка. При повышении давления в системе перегородка или емкость расширяется, соответственно при снижении сжимается, направляя воду в систему и поддерживая постоянные показатели давления.

Узел управления

Этот элемент определяет, в какой момент следует запускать насосное устройство, а когда его работа не требуется. Параметры включения и выключения определяются параметрами давления в системе, измеряемыми с помощью манометра.

Варианты установки

Независимо от места расположения источника воды установка насосной станции может производиться в трех основных местах – в подвале, отдельно стоящем здании и кессоне. Рассмотрим их подробнее.

Подвал

Такая установка насосной станции значительно облегчает обслуживание оборудования, так как в этом случае обеспечивается свободный доступ к механизмам для их ремонта и обслуживания. Однако насосные устройства – штука довольно шумная, поэтому при выборе этого варианта стоит подумать о мерах по звукоизоляции.

Отдельно стоящее здание

В этом случае схема подключения насосной станции к колодцу приводится в отдельном здании, которое располагается над устьем колодца или колодца. Несмотря на очевидную выгоду такого варианта, возведение отдельного строения под технические сооружения – достаточно затратный процесс.

Кессон

Кессон – сооружение, внешне напоминающее емкость, дно которой устроено ниже уровня промерзания. Возможно сооружение крупногабаритных кессонов, в которых допускается размещение насосного оборудования.

Насосная станция: отзывы

По отзывам потребителей насосное оборудование, используемое на станциях, в большинстве случаев не является удовлетворительным. Если хотите убедиться, то желательно приобретать станции с оборудованием известных европейских фирм.

Выбор помещения

Прежде чем выбрать, где будет располагаться насосная станция (схема подключения также зависит от места), необходимо узнать требования к ее установке.

• Во избежание повышенной вибрации насосная станция должна быть установлена ​​на прочном фундаменте. Отсутствие надежного крепления и прочного фундамента может привести к тому, что в местах соединения трубопроводов будут образовываться люфты, что спровоцирует протечки. Но при этом насосное оборудование не должно соприкасаться с потолком и стенами.
• Насосная станция (схема подключения представлена ​​ниже) должна быть установлена ​​либо в отапливаемом помещении, либо качественно изолирована от воздействия отрицательных температур. В противном случае понижение температуры может привести к выходу из строя почти всех компонентов.

Если вы планируете использовать станцию ​​круглогодично, то вам потребуется произвести достаточно сложные подготовительные работы. Автоматические насосные станции (схемы подключения тоже нужно продумать заранее) необходимо устанавливать в теплых помещениях, а трубопровод от дома до колодца прокладывать ниже уровня промерзания или утеплять.

Организация водопровода

В этом случае идеальным вариантом является автономная система водоснабжения, которую легко построить. Да и стоимость такой системы вполне демократична. Поэтому осталось выяснить, какой должна быть насосная станция для частного дома, схема ее подключения к водопроводу.

Существуют две основные схемы организации автономного водопровода: на базе скважины и на базе скважины. Устройство автономной сети в последнем случае начинается с бурения скважины. Желательно, если проект колодца, разводка коммуникаций и установка насосной станции будут выполняться совместно с проектом основного корпуса и дворовых построек. В этом случае можно спроектировать установку части оборудования на цокольных этажах, примыкающих к зданию зданиях или в подвале таким образом, чтобы колодец и насосная станция (отзывы специалистов это подтверждают) находились в гармонирует с общим архитектурным стилем усадьбы. И самое главное, этот вариант зимой не требует дополнительной защиты коммуникаций и оборудования от промерзания. Оборудование, размещенное в одном месте, будет удобно для ремонта и обслуживания.

Насосные станции для дома: схема подключения

В зависимости от конфигурации водопроводной системы можно выбрать подключение станции к однотрубной или двухтрубной системе. Последний вариант используется для увеличения глубины, с которой насосные станции для дома (схема подключения рассмотрена ниже) могут получать воду.

Если глубина скважины не более 10 метров, то в этом случае применяется однотрубная схема. При глубине всасывания более 20 метров целесообразнее использовать двухтрубную схему с эжектором.

Двухтрубная схема

Подключение насосной станции к скважине: двухтрубная схема.

1. На первом этапе необходимо собрать эжектор, представляющий собой отдельный чугунный узел с тремя выходами для подключения трубопровода.
2. На дно эжектора устанавливается фильтрующая сетка, которая при попадании песка или других мелких частиц из колодца или колодца предохраняет насосное оборудование от выхода из строя.
3. Затем в верхнюю часть эжектора устанавливается пластиковый патрубок, к которому подсоединяется сечение 32 мм. Чтобы добраться до сечения водопроводной трубы, возможно, придется монтировать несколько отводов одновременно.
4. В конце нижнего бьефа установлена ​​муфта, обеспечивающая переход на полиэтиленовый трубопровод. Как правило, эта муфта изготавливается из бронзы.
5. Далее на обсадную трубу колодца устанавливается заглушка.
6. После этого определяется необходимая глубина трубопровода. Для этого в . В результате уровень входной трубы должен быть примерно в метре от дна колодца, чтобы исключить попадание камней или песка со дна.
7. К эжекторному узлу подсоединяется полиэтиленовый трубопровод, длина которого должна быть равна сумме расстояний от глубины скважины и насоса до устья скважины (минус 1 метр).
8. Затем на устье скважины монтируется колено 90°.
9. Через прямое колено продеваются пластиковые трубопроводы, которые ведут к эжекторному узлу (напоследок пространство между трубопроводами и внутренней частью колена можно заполнить монтажной пеной).
10. Выталкивающее устройство опущено на необходимую глубину. Правильность глубины можно проверить по отметке, которая предварительно была сделана на трубопроводе.
11. Вверху закреплена самодельная головка, состоящая из колена, повернутого на угол 90°. Головка закрепляется на обсадной трубе скважины с помощью специализированного сантехнического.

Подключение к внутреннему водопроводу

Насосная станция для частного дома: схема подключения к внутреннему водопроводу.

• Труба ПНД от наружных сетей (от колодца или колодца) заходит в здание и заканчивается латунным фитингом с переходом на диаметр 32 мм.
• Соединения перед фильтром тонкой очистки имеют диаметр 25 мм. К латунному штуцеру подсоединяется тройник со сливным краном (при замене или ремонте элементов водопровода). Далее нужно повернуть в сторону вокзала. Для этого потребуется 90 градусов.
• После уголка установлена ​​быстроразъемная муфта с шаровым краном. Далее устанавливается грязеуловитель грубой очистки) для защиты от песка, мелких камней и т.п.
• Если предусмотрена схема подключения насосной станции к колодцу, то фильтр должен быть установлен в колодце перед предохранительным клапаном . В случае насосного оборудования от колодца отходит латунный коллектор для манометра, демпферной емкости и реле давления. Для первого варианта коллектор не требуется из-за того, что насосная станция водоснабжения дома оснащена баком и реле давления. Если насос предусмотрен из скважины, то реле давления монтируется в коллекторе в горизонтальном положении сверху, демпферная емкость подключается снизу, к оставшемуся штуцеру подключается фильтр тонкой очистки.
• После фильтра установлен переход на полипропиленовый трубопровод диаметром 25 мм. Для горячего водоснабжения используются изделия, армированные стекловолокном, для холодного – неармированные. Трубопроводы соединяются встык после горячего размягчения (пайки) с помощью специального паяльника.
• Затем монтируется коллектор холодной воды, а на трубопроводах на случай ремонта монтируются запорные устройства.

Соединение с накопительным баком

Схема подключения насосной станции с накопительным баком применяется, когда объем воды незначителен или дебит колодца (скважины) мал. Накопительный бак устанавливается между источником воды и конечным потребителем. Объем бака в зависимости от суточного потребления может быть от 300 до 1000 литров. В городских условиях суточный объем воды на человека принимается из потребления 170-250 литров, при отсутствии санузла и в загородных условиях – 50-75 литров.

Схема подключения насосной станции с накопительным баком имеет следующие преимущества:

• В зимнее время накопительный бак не требует дополнительного обогрева.
• Накопительный бак не занимает места в доме.
• Допускаются большие резервуары.

При подземной прокладке необходимо использовать накопительные емкости круглой или ребристой формы, что обеспечит качественное подключение насосной станции к скважине. Схема подключения с использованием накопительного бака представляет собой каскад отдельно управляемых насосов.

( 19 оценок, в среднем: 4,42 из 5)

Водоснабжение – главное благо цивилизации, необходимое для полноценного комфортного проживания за городом. Владельцы загородных домов и дач, расположенных вдали от централизованного водоснабжения, обеспечивают бесперебойную подачу воды в свои дома, устанавливая насосную станцию. С круглосуточной подачей воды для горячего и холодного водоснабжения для нужд семьи, для полива приусадебного участка, а также стиральной или посудомоечной машины легко справится бытовая насосная станция.

Подключение насосной станции

Выбор инструмента

При выборе насоса для установки насосной станции в частном доме следует учитывать несколько показателей:

Производительность модели: потребности семьи должны соответствовать полностью удовлетворены, не превышая дебета гидротехнического сооружения. Норма суточного потребления воды на каждого человека составляет около 250 литров.

Глубина подъема воды из источника. При глубине скважины не более 10 м достаточно однотрубной системы; для подачи воды с глубины от 10 до 50 м рекомендуется двухтрубная насосная станция с эжектором.

При расчете максимального напора учитывают как высоту подъема воды, так и длину всех горизонтальных участков водопровода.

Система управления: автоматическая или ручная.

Тип насоса: поверхностный (устанавливается на поверхность) или погружной (опускается в колодец или колодец). Станции с поверхностным насосом очень шумные, но проще в обслуживании и ремонте, погружной насос бесшумный, но очень сложный в ремонте.

Наличие и объем хранения воды. Накопительные баки , имея большие габариты, усложняют монтаж насосной станции своими руками. И не оказывая принудительного воздействия на поток воды, они не способствуют стабильности давления в трубах. Для обеспечения постоянного давления в трубопроводе накопительный бак необходимо монтировать на высоте. Уровень его наполнения регулируется поплавком, при неисправности которого есть риск затопления помещения. Пользоваться такой «водонапорной башней» не очень удобно.

Примерно 20 лет назад стала популярной «безбашенная» система , которая совмещает работу насоса с гидроаккумулятором и не требует строительства сложных высотных сооружений для подключения насосной станции к скважине.

Принцип работы станции с гидроаккумулятором основан на том, что основной блок разделен внутри на два отсека, выполняющих функции нагнетания в трубы как воды, так и воздуха. Кроме насоса и гидроаккумулятора в такой схеме подключения насосной станции есть реле давления, сливной кран и манометр.

аккумулятор для размещения дополнительное место не требуется , так как его объем составляет 25-100 литров. Давление регулируется автоматически с помощью установленного реле. При достижении необходимого уровня давления в водопроводе работа устройства приостанавливается. Неправильное подключение и регулировка пускового реле может привести к нарушению работы всей системы водоснабжения. Нижнее давление включения насосного устройства рекомендуется устанавливать на уровне 1,5 бар. Верхнее давление отсечки стандартно устанавливается производителем на уровне 2,5-3 бар, иногда вручную увеличивается до 5 бар.

Определение места установки

Поскольку турель не может использоваться на открытой поверхности без обогрева в холодное время года, ее установка на даче возможна только в трех местах:

1. В теплом сухом подвале. Если его площадь позволяет разместить насосный агрегат, выбранное помещение утепляют и звукоизолируют. Поскольку при работе оборудование сильно вибрирует, его следует устанавливать на отдельной прочной, хорошо армированной площадке, не примыкающей к стенам. В противном случае в процессе эксплуатации могут быть повреждены водопроводные трубы или стены дома.
2. В отдельном отапливаемом здании по тем же правилам, что и при установке в подвале дома. При отсутствии отдельного помещения насос допустимо разместить в ванной или на кухне, понимая при этом, что при работе он будет сильно шуметь.
3. В кессоне. Он должен располагаться ниже уровня промерзания почвы, то есть не менее чем на 2 м. Для дополнительной изоляции требуется крышка кессона.

Выбранное место для организации водоснабжения должно находиться как можно ближе к источнику воды (колодцу или колодцу) и обеспечивать свободный доступ к оборудованию для осмотра и ремонта. Нежелательно располагать источники энергии в одном помещении с насосным оборудованием. Без отдельного помещения или подвала возможно использование теплого (не ниже +5 градусов) и сухого подполья с люком для оборудования насосной станции. Не слышать, как работает насосная станция, поможет толстая резина.

Схема подключения

Для бесперебойной подачи воды в трубопровод необходимо правильно объединить в единую схему источник воды (колодец или колодец), насосную станцию ​​и потребителей. В любой схеме, независимо от выбранного места установки насосного оборудования, присутствует всасывающий трубопровод, соединяющий колодец или колодец с насосом, сама станция и трубопровод к потребителям.

Все работы по установке насосной станции на скважину или кессон своими руками условно разделен на несколько этапов .

• Траншеи укладывают ниже линии промерзания грунта под небольшим уклоном к источнику воды.
• Трубы полиэтиленовые диаметром 32 мм монтируются в колодец или скважину для подачи воды к насосному оборудованию и присоединяются к агрегату.
• Бытовые водопроводы подключены к водопроводной станции.
• Электрический провод установлен, и система запущена.

На конце подающего трубопровода, опущенного в колодец или колодец, устанавливается сетчатый фильтр для предотвращения попадания в систему водоснабжения различных примесей (песок, глина, другой мелкий мусор). Далее для помпы устанавливается обратный клапан, который не дает воде течь обратно под собственным весом при остановке двигателя. Затем идет труба к агрегату. От насосной станции трубопровод проложен до дома.

Чем ближе источник воды к жилью, тем меньше работ потребуется на укладку траншей и труб. Кессон обычно оборудуют железобетонными емкостями или бетонными кольцами по принципу колодезного устройства. Для утепления и водонепроницаемости внутреннюю поверхность оклеивают битумной мастикой с экструдированным пенополистиролом. На сухих участках, где уровень грунтовых вод ниже уровня кессона не менее чем на метр, можно выложить кирпичный котлован, заполнив дно бетоном.

Двухтрубная схема подключения, более сложная, но чаще применяемая, выполняется по следующему алгоритму:

Все соединения обязательны очень тщательно герметизировать с помощью полотна или герметизирующей пасты.

Фильтр необходимо регулярно чистить. Засорившееся устройство перестает пропускать воду к насосу, способствуя его поломке.

Для нормальной работы обратного клапана и регулировки пускового реле в насос через предусмотренное отверстие перед первым пуском заливается небольшое количество воды.

Доступен в специализированных магазинах Труба с обратным клапаном для воды Для насоса и фильтра в сборе.

Если в непосредственной близости от вашего загородного дома проходит централизованная сеть водоснабжения, к ней можно подключить насосную установку. Для этого в месте разделения трубопровода водопровод разделяется на две части. Городская магистраль соединяется с накопительным баком, а из бака вода по трубам поступает к насосу. Трубопровод корпуса подсоединяется к выходу установки.

При самостоятельном монтаже насосной станции необходимо учитывать некоторые важные аспекты:

• Водопроводные трубы следует приобретать с запасом, так как при прокладке расход увеличивается за счет углов, поворотов, изгибов, а если неверно рассчитана толщина фундамента.
• Затяните все резьбовые соединения гаечным ключом, чтобы избежать утечки воды.
• Давление в гидроаккумуляторе не должно опускаться ниже 1,2-1,5 атмосфер.

Можно ли собрать и установить насосную станцию ​​своими руками, без привлечения сторонних специалистов? Этим вопросом задаются многие владельцы дач и загородных домов, желающие обеспечить себя необходимым количеством воды как для бытовых нужд, так и для полива растений на своем приусадебном участке. Вопрос установки насосной станции, которую вполне реально собрать своими руками, становится еще более актуальным в тех случаях, когда дача или загородный дом находится в районах без централизованного водоснабжения.

Зачем нужна насосная станция в системе автономного водоснабжения

Решив установить насосную станцию ​​на скважину, которая уже есть на участке, необходимо сначала разобраться, зачем нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для колодцев и колодцев, то сюда должны входить:

• подъем воды из колодца или скважины и ее бесперебойная подача во все точки автономной системы водоснабжения;
• обеспечение стабильного давления потока жидкой среды, транспортируемого по системе трубопроводов, а также отсутствие воздушных пробок в элементах такой системы;
• обеспечение подачи воды в систему трубопроводов в течение определенного периода даже в случаях неработающего электронасоса, что может произойти из-за его поломки или сбоев в сети электроснабжения.

В отличие от индивидуальных насосов, которые также используются для откачки воды из колодца или колодца, насосные агрегаты обеспечивают более щадящую работу оборудования, так как электронасос, входящий в состав таких станций, включается не каждый раз время открывания кранов в точках водоразбора, но только в те моменты, когда уровень жидкой среды в гидроаккумуляторе падает до критического уровня.

Особенности конструкции насосного агрегата

Насосный агрегат (станция) представляет собой целый комплекс технических устройств, каждое из которых играет роль в обеспечении эффективной работы всей системы в целом. Типовая структурная схема насосной установки включает в себя ряд элементов.

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Их устанавливают вместе с остальным оборудованием, входящим в состав станции, на поверхность земли, а в колодец или колодец опускают всасывающий шланг, по которому откачивается жидкая среда из подземного источника.

Фильтр механический

Фильтр устанавливается на конец шланга, опущенного в перекачиваемую жидкую среду. Задача такого устройства – предотвратить попадание внутрь насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Клапан обратный

Этот элемент предотвращает движение воды, выкачиваемой из колодца или колодца, в обратном направлении.

Гидроаккумулятор (гидробак)

Гидравлический бак представляет собой металлическую емкость, внутренняя часть которой разделена эластичной перегородкой из резины – мембраной. В одной части такой емкости содержится воздух, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода растягивает мембрану, и при выключении насоса она начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Работая по описанному выше принципу, гидроаккумулятор насосной станции обеспечивает постоянный напор потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не занимает много сил и средств, исключает возникновение гидравлических ударов, опасных для системы водоснабжения.

Блок автоматики

Управляет работой насосной установки. Основным элементом насосной автоматики является реле, реагирующее на уровень давления воды, которой наполнен бак гидроаккумулятора. В случае, если давление воды в гидроаккумуляторе падает до критического уровня, реле автоматически включает электронасос, и вода начинает поступать в бак, растягивая мембрану. При повышении давления жидкой среды до необходимого уровня насос отключается.

Насосные агрегаты также комплектуются манометрами и трубами, которые используются для обвязки и подключения к основному контуру системы водоснабжения.

Следует иметь в виду, что типовой насосный агрегат, который выполнен на базе поверхностного насоса, может применяться для откачки воды из колодцев и колодцев, глубина которых не превышает 10 метров. Для подъема воды из более глубоких подземных источников можно дополнительно оборудовать насосную установку эжектором или собрать насосную станцию ​​с погружным насосом, но такая схема конструкции применяется достаточно редко.

Современный рынок предлагает множество насосных станций различных моделей и марок, цены на которые варьируются достаточно сильно. Между тем, сэкономить на покупке серийного оборудования можно, если купить необходимые комплектующие и собрать насосную станцию ​​своими руками.

С чего начать

Прежде чем думать о том, как собрать насосную станцию ​​для частного дома или для дачи, необходимо рассчитать параметры системы водоснабжения, которую будет обслуживать такое оборудование. Ниже приведены основные характеристики системы водоснабжения, определяющие технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

Этот параметр будет напрямую определять, сколько воды насосная установка сможет выкачать из подземного источника в единицу времени.

Объем потребления воды

При расчете учитывается количество человек, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовых приборов, для работы которых требуется вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в этом случае подземный источник просто не сможет подать то количество воды, которое необходимо для обслуживания автономной системы водоснабжения. При расчете объема водопотребления следует также учитывать тот факт, что в летний период насосные агрегаты используются не только для бытовых нужд, но и для полива зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине залегания источника. Важны и архитектурные особенности здания, которое будет обслуживать водопроводная система. Необходимо учитывать эти параметры, чтобы подобрать насосное оборудование, которое сможет качать воду из самой низкой точки источника и поднимать ее по системе трубопроводов в самую высокую точку просадки в доме.

После определения всех вышеперечисленных параметров можно выбрать и приобрести все необходимые комплектующие и приступить к установке насосной станции.

Выбор места для установки

Сделать насосную установку для частного дома или дачи своими руками несложно. Однако при этом необходимо решить вопрос, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которой будет зависеть эффективность работы оборудования, должно отвечать определенным требованиям.

• Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется максимально близко к источнику водоснабжения.
• Для защиты насосного оборудования от замерзания воды в холодное время года место установки должно характеризоваться комфортным температурным режимом.
• Так как насосные агрегаты нуждаются в регулярном обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используется кессон или отдельное и специально оборудованное помещение.

Иногда насосные агрегаты устанавливают в уже существующих на территории приусадебного участка зданиях. У каждого из этих вариантов есть свои плюсы и минусы, о которых стоит поговорить подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвале дома практически идеальный вариант размещения такого оборудования. При такой схеме установки обеспечивается удобный доступ к оборудованию, а также легко решается вопрос снижения уровня шума, создаваемого при работе станции. Этот вариант будет наиболее удачным, если бювет отапливается.

Если насосная установка расположена в хозяйственной постройке, быстрый доступ к ней несколько затруднен. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Особое внимание следует уделить вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции к жилому дому, укладывают в землю ниже уровня ее промерзания или, если они монтируются на поверхности земли, хорошо изолируют. Такой подход к монтажу трубопровода защитит воду от замерзания зимой.

Довольно часто насосные станции монтируются в кессон – специальную емкость, которая устанавливается над устьем скважины, непосредственно в приямок. Кессон может представлять собой как пластиковую или металлическую емкость, заглубленную в землю ниже уровня ее промерзания, так и стационарное подземное сооружение, стены и основание которого выполнены из бетона или отделаны кирпичной кладкой. Следует учитывать, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если схема подключения такого типа применяется для насосной станции, то участок трубопровода между насосным оборудованием и обслуживаемым им зданием должен быть тщательно изолирован или уложен в грунт на глубину ниже уровня промерзания.

Как происходит процесс сборки

Лучше всего, если сборка насосной станции и ее подключение будут производиться в сухую и теплую погоду. Это позволит без спешки правильно и аккуратно выполнять все процедуры, проводимые на свежем воздухе. Эту рекомендацию следует соблюдать еще и потому, что на сборку, подключение и настройку насосной станции может уйти значительное время.

Схема, по которой осуществляется сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, следующая.

1. Сначала на заборный шланг устанавливается обратный клапан и фильтр грубой очистки, которые защитят насос от попадания в его внутреннюю камеру твердых включений, содержащихся в перекачиваемой воде.
2. Затем верхний конец всасывающего шланга подсоединяется к входу насоса.
3. После соединения заборного шланга и насоса собираем всю конструкцию насосной станции. Для этого с помощью шланга соединяем нагнетательный патрубок насоса с впускным патрубком гидроаккумулятора.
4. Для обеспечения автоматического включения и выключения насоса на гидроаккумуляторе установлено реле, задающее соответствующие параметры давления воды в гидробаке.
5. После выполнения всех вышеперечисленных процедур собранная и установленная насосная станция подключается к системе водоснабжения, для чего можно использовать шланг (или жесткую трубу).
6. После подключения всех элементов системы насосная станция подключается к сети электроснабжения. Оборудование проходит испытания.

На входных и напорных линиях насосной станции должны быть установлены шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в случаях, когда требуется его демонтаж для обслуживания и ремонта.

Автоматика для насосной станции, обеспечивающая более эффективную работу оборудования и защиту его от аварийных ситуаций, помимо реле давления может дополнительно включать ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При пуске насосной станции и дальнейшей ее эксплуатации также важно знать, как настроить реле давления на требуемые параметры срабатывания. Возможна настройка такого реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключаться и включать насос, используя две пружины. Степень их сжатия регулируется с помощью специальных винтов. Правильно настроенный датчик давления запускает и останавливает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Перед тем, как подключить насосную станцию ​​к электросети и опустить заборный шланг в колодец или колодец, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе установки насосной станции, вы можете не только изучить теоретическую информацию по этой теме, но и посмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при установке насосной станции, это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

Можно значительно сэкономить на стоимости самодельной насосной станции, если изготовить для нее гидроаккумулятор самостоятельно. Самодельный аккумулятор изготавливают многие домашние мастера.

Как самому сделать такое устройство? Для изготовления гидроаккумулятора своими руками потребуются следующие комплектующие:

• емкость не менее 30 л;
резиновая мембрана
• соответствующего диаметра;
• реле давления;
• манометр;

У многих владельцев загородных домов возникает вопрос, как обеспечить дом и территорию вокруг него водой.

Конечно, если семья небольшая и дача используется исключительно летом, то и обычного насоса будет достаточно.

Но если семья большая и загородный дом круглый год остается жилым, то нужно проектировать целую систему водоснабжения. Для этого можно использовать насосную станцию, которая позволит быстро и без проблем подавать воду в дом и на участок. Как его установить своими руками и подключить к колодцу или скважине, читайте в этой статье.

Типы оборудования

Такие насосные агрегаты применяются в тех случаях, когда водоснабжение осуществляется из колодца или колодца.

Делятся на два типа:

• автоматические;
• самовсасывающий.

Станции насосные автоматические, в свою очередь, делятся на три типа:

1. Вихревые. Такие насосы устанавливаются только внутри помещений, так как они очень чувствительны к перепадам атмосферного давления. Вихри, формирующие давление в насосе, создаются с помощью лопастного колеса. Недостаток вихревой станции в том, что для ее запуска уже необходимо определенное давление.
2. Центробежный. Этот тип системы используется для колодцев, так как он способен выдерживать перепады температуры, возникающие в шланге. Благодаря своей конструкции центробежная станция создает давление, способное поднять воду с очень большой глубины.
3. Канализация. Такие установки имеют очень большие размеры и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружными. Они используются, когда вода находится глубоко под землей.

Как правильно крепить к колодцу или скважине

Первое, что нужно сделать, это определиться, где будет располагаться насосная станция.

Это может быть помещение внутри дома (например, подвал) или кессон (это водонепроницаемая камера, которая находится снаружи дома).

Для подключения системы к колодцу или к колодцу необходимо:

1. Ножки станции должны крепиться к поверхности. Делается это с помощью специального крепления – анкера.
2. Опустить шланг в колодец (колодец). Нужно быть осторожным, чтобы не опустить шланг на самое дно, чтобы при откачивании воды в него не попал различный мусор и грязь. Достаточно поднять его на метр от дна колодца.
3. На один конец требуется полиэтиленовая труба, которую помещают в колодец или колодец. Но, прежде чем его опустить, необходимо присоединить к трубе муфту (соединительный элемент). Чтобы труба постоянно была заполнена водой, нужно поставить обратный клапан, а затем фильтр.
4. Второй конец трубы по заранее проложенным траншеям выводят непосредственно на водопровод дома.

Примечание: во избежание ошибок при монтаже перед укладкой труб в траншеи желательно заранее рассчитать длину трубы. Для этого нужно учесть количество изгибов и толщину фундамента.

Подключение к водопроводу

Как правило, насосная станция подключается к водопроводу в случае, если не хватает давления для отопительного оборудования.

Для того, чтобы подключить систему к водопроводу, вам необходимо:

1. Водопровод должен быть отключен в определенной точке.
2. Конец трубы, идущей от центральной линии, соединяется с накопительным баком.
3. Труба от бака соединяется с входом насоса, а труба, которая соединяется с его выходом, идет к трубе, ведущей в дом.
4. Прокладка электропроводки.
5. Регулировка оборудования.

Обратный клапан

Обратный клапан считается самым важным элементом в системе водоснабжения. Его основная цель – предотвратить утечку.

Чтобы система работала непрерывно, она всегда должна быть заполнена водой. Обратный клапан предотвращает вытекание воды из системы, позволяя воде течь только в одном направлении.

Такой элемент состоит из пружины и запирающего элемента, которые расположены в цилиндре. Как правило, такой элемент размещают либо в районе перед станцией, либо на входе всасывающей трубы. Наличие обратного клапана позволяет не заливать его водой перед каждым срабатыванием станции.

Обратный клапан лучше устанавливать в вертикальном положении (стрелка на корпусе должна указывать вверх). Это увеличит срок службы элемента.

Конечно, его можно установить и горизонтально, только тогда в процессе эксплуатации на его стенках будет оседать грязь, что может привести к засорению.

Правильная обвязка

Обвязка насосной станции – это соединение насосного оборудования с трубопроводом и другими элементами.

Это делается следующим образом:

1. Установите систему на горизонтальной плоскости.
2. Станция подключается к трубопроводу через виброизолятор. Когда система работает, она блокирует вибрацию.
3. Затем крепится запорная арматура, позволяющая отключить насос в случае ремонта.
4. Установка сетчатого фильтра на линии всасывания.
5. Для удобства эксплуатации системы рекомендуется установка манометров.
6. Установка обратных клапанов.

запуск

Перед запуском системы необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе.

После этого насосную станцию ​​и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем его необходимо подключить к электросети для плавного пуска и проверить давление и автоматику.

Станцию ​​нельзя запускать очень часто, иначе двигатель перегреется. Скорость пусков в час до 20 раз (точная цифра должна быть указана в техническом паспорте системы). Затем во время работы необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Каковы функции реле расхода воды для насосов? Реле протока воды

Водоснабжение частного дома невозможно без насоса. Но его надо как-то включать и выключать, чтобы он не работал при отсутствии воды. Реле давления воды отвечает за включение и выключение насоса, а защита от сухого хода насоса должна следить за наличием воды. Как реализовать эту защиту в другой ситуации и рассмотрим далее.

Что такое насос сухого хода

Везде, где насос качает воду, иногда возникает ситуация, что вода закончилась – при малом расходе колодца или колодца можно просто откачать всю воду. Если вода качается из централизованного водопровода, ее подачу можно просто прекратить. Работа насоса при отсутствии воды называется сухим ходом. Иногда используется термин «холостой ход», хотя это не совсем корректно.

Для того, чтобы водопровод дома работал нормально, нужен не только насос, но и система защиты от сухого водоснабжения, автоматическое включение-выключение

Что плохого в работе всухую, кроме траты электроэнергии? Если насос работает без воды, он перегреется и сгорит — перекачиваемая вода используется для его охлаждения. Без воды, без охлаждения. Двигатель перегреется и сгорит. Поэтому защита от сухого хода насоса – одна из составляющих автоматики, которую придется докупить. Есть, правда, модели со встроенной защитой, но они дорогие. Дешевле купить автоматику.

Как защитить насос от работы всухую?

Существует несколько различных устройств, отключающих насос при отсутствии воды:

• реле защиты от сухого хода;
• устройства регулирования расхода воды;
Датчики уровня воды
• (поплавковый выключатель и реле контроля уровня).

Все эти устройства предназначены для одного – отключения насоса при отсутствии воды. Они просто работают по-разному и имеют разные приложения. Далее разберемся в особенностях их работы и когда они наиболее эффективны.

Реле защиты от сухого хода

Простое электромеханическое устройство контролирует наличие давления в системе. Как только давление падает ниже порогового, цепь питания разрывается, насос перестает работать.

Реле состоит из мембраны, реагирующей на давление, и контактной группы, которая нормально разомкнута. При падении давления мембрана давит на контакты, они замыкаются, отключая питание.

Так выглядит защита от сухого хода.

Когда это действует?

Давление, на которое реагирует прибор, составляет от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна, когда воды мало или совсем нет, фильтр забит, самовсасывающая часть расположена слишком высоко. В любом случае это состояние сухого хода и насос должен быть выключен, что и происходит.

На поверхности установлено реле защиты от холостого хода, хотя есть модели в герметичном корпусе. Нормально работает в схеме орошения или любой системе без гидроаккумулятора. Работает более эффективно с поверхностными насосами, когда обратный клапан установлен после насоса.

Когда не гарантирует отключение при отсутствии воды

Можно поставить в систему с ГА, но 100% защиты от сухого хода насоса не получите. Все дело в особенностях строения и работы такой системы. Поставили защитное реле перед реле давления воды и гидроаккумулятором. В этом случае между насосом и защитой обычно стоит обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающий насос при отсутствии воды не отключается и сгорает.

Например, возникла ситуация сухого хода: насос включился, воды в колодце/колодце/баке нет, в гидроаккумуляторе есть вода. Так как нижний порог давления обычно устанавливается порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В этом положении мембрана выдавлена, насос будет работать всухую.

Остановится либо при сгорании, либо при израсходовании большей части запаса воды из гидроаккумулятора. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла при активном использовании воды, ничего страшного в принципе не произойдет – несколько десятков литров быстро закончатся и все будет хорошо. Но если это происходило ночью, воду из бака спускали, мыли руки и ложились спать. Насос включился, сигнала на выключение нет. К утру, когда начнется анализ воды, он будет в нерабочем состоянии. Поэтому в системах с гидроаккумуляторами или насосными станциями лучше использовать другие устройства защиты водяных насосов от сухого хода.

Устройства контроля потока воды

В любой ситуации, когда насос работает всухую, имеется недостаточный или отсутствующий поток воды. Есть устройства, которые следят за этой ситуацией – реле и регуляторы расхода воды. Реле или датчики расхода – электромеханические устройства, контроллеры – электронные.

Реле (датчики) расхода

Датчики расхода бывают двух типов – лепестковые и турбинные. Заслонка имеет гибкую пластину, которая находится в трубопроводе. При отсутствии расхода воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

Турбинные датчики расхода несколько сложнее. Основой устройства является небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик в зависимости от количества импульсов включает/выключает питание насоса.

регуляторы расхода

В основном это устройства, совмещающие две функции: защита от сухого хода и реле давления воды. Некоторые модели, помимо этих функций, могут иметь встроенный манометр и обратный клапан. Эти устройства также называют электронными реле давления. Эти устройства нельзя назвать дешевыми, но они обеспечивают качественную защиту, обслуживая сразу несколько параметров, обеспечивая необходимое давление в системе, отключая оборудование при недостаточном расходе воды.

В случае использования блока автоматики гидроаккумулятор является дополнительным устройством. Система отлично работает на появление потока – открытие крана, срабатывание бытовых приборов и т.д. Но это если запас небольшой. Если зазор большой, необходимы как ГА, так и реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если его брать с большим запасом по давлению, то может создаваться избыточное давление (оптимально – не более 3-4 атм, все выше приводит к преждевременному износу системы). Поэтому после блока автоматики и аккума. Эта схема дает возможность регулировать давление, при котором отключается насос.

Датчики уровня воды

Эти датчики устанавливаются в колодце, скважине, резервуаре. Подходит для использования с насосами погружного типа, хотя они совместимы и с поверхностными. Датчики бывают двух типов – поплавковые и электронные.

поплавковый

Есть два типа датчиков уровня воды – на наполнение бака (защита от перелива) и на слив – как раз защита от сухого хода. Второй вариант наш, первый нужен при заполнении. Также есть модели, которые могут работать так и эдак, а принцип работы зависит от схемы подключения (есть в инструкции).

Принцип действия при использовании для защиты от сухого хода прост: пока есть вода, поплавковый датчик подтянут вверх, насос может работать, как только уровень воды упал настолько, что датчик упал, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока не поднимется уровень воды. Для защиты насоса от холостого хода трос поплавка подключается к разрыву фазного провода.

Реле контроля уровня

Эти устройства можно использовать не только для контроля минимального уровня воды и сухого хода в колодце, колодце или накопительной емкости. Также они могут управлять переливом (переливом), что часто бывает необходимо при наличии в системе накопительной емкости, из которой потом вода закачивается в дом или при организации подачи воды в бассейн.

Электроды опущены в воду. Их количество зависит от параметров, которые они отслеживают. Если вам нужно только следить за наличием достаточного количества воды, достаточно двух датчиков. Один – падает до уровня минимально возможного уровня, второй – базовый – находится чуть ниже. В работе используется электропроводность воды: пока оба датчика погружены в воду, между ними протекают небольшие токи. Это значит, что в колодце/колодце/баке достаточно воды. Если тока нет, значит, вода опустилась ниже датчика минимального уровня. Эта команда размыкает цепь питания насоса, и он перестает работать.

Это основные способы организации защиты от сухого хода насоса в системах водоснабжения частного дома. Есть еще преобразователи частоты, но они дорогие, поэтому их целесообразно использовать в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Устройство предназначено для автоматического отключения поверхностных, скважинных насосов, станций автоматического водоснабжения при отсутствии воды в системах водозабора. Отключение насосов и станций обеспечивает их защиту от повреждений в результате работы без воды (режим сухого хода). Служит для управления любыми электронасосами, работающими от однофазной сети 220 В, мощностью до 1,5 кВт. Устройство устанавливается в линейный напорный трубопровод. При этом питание насоса подключается к устройству, а силовой кабель подключается к электрической сети 220В. Место установки устройства должно быть защищено от риска затопления водой, в хорошо проветриваемом помещении.
ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ:

• Температура рабочей среды: 0°C – 110°C
• Максимально допустимое давление – 6 бар
• Соединение 1″ (внешнее и внутреннее)
• Максимально допустимый расход воды 100 л/мин

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

• Напряжение переключения – 220-240В ~ 50Гц
• Максимальный рабочий ток: 10 А
• Степень защиты – IP65
• Перезапуск – автоматический
• Состояние отключения – расход менее 2 л/мин

Характеристики товара и фото могут отличаться от указанных на сайте, уточняйте характеристики товара на момент покупки и оплаты. Вся информация о продукте на этом сайте предназначена только для справки.

Оплата товара

Оплата банковской картой – оплата товара банковской картой осуществляется ТОЛЬКО в пункте самовывоза.

Оплата наличными – оплата товара осуществляется наличными курьеру. Оплата принимается в российских рублях строго в соответствии с ценой, указанной в товарном чеке. При самовывозе действует скидка 3%.

Безналичный расчет – оплата товара по безналичному расчету возможна всеми юридическими и физическими лицами. После получения вашего заказа вам будет выслан счет. электронной почте или по факсу. Обращаем ваше внимание, что наша компания НЕ является плательщиком НДС.

Датчик протока воды – устройство, регулирующее давление внутри системы водоснабжения. Он соединен с насосами через трубы. К основным параметрам устройств следует отнести не только предельное давление, но и выходное напряжение. Производители также указывают в обязательном порядке пропускную способность. На сегодняшний день существует множество видов модификаций. Чтобы более детально разобраться в вопросе, стоит в первую очередь изучить устройство датчика расхода воды.

Модель устройства

Стандартная схема датчика расхода воды включает реле и набор пластин. Внутри модификации имеется широкая камера. Колба всегда находится в неподвижном состоянии. Внутри него находится небольшой поплавок. На выходе имеется питающий канал. Многие модификации производятся с регулировочным краном, который устанавливается на выходе. Модели с клапанами оснащены подвижной арматурой. Они используют магнитную силу для работы.

Сенсор: самодельный

Сделать датчик протока воды своими руками достаточно просто. В первую очередь рекомендуется установить камеру. Для этого подойдет небольшой пластиковый контейнер. Затем вам придется вырезать три пластины, которые устанавливаются в горизонтальном положении. Колба в результате не должна с ними соприкасаться. Если рассматривать простую модель, то достаточно одного поплавка. Фитинг целесообразнее устанавливать на два переходника. Клапан должен выдерживать давление не менее 5 Па.

Виды модификаций

По конструкции различают только релейные и фитинговые устройства. Дополнительно модификации разделяются по уровню давления. В отдельную подкатегорию выделены устройства для циркуляционных насосов.

Релейные модели

Релейный датчик расхода воды для газового котла подходит для небольших насосов. Как правило, модели выпускаются с одной камерой. Многие специалисты говорят, что у них низкая электропроводность. Однако стоит отметить, что существуют устройства с вертикальным расположением пластин. Их предельное давление составляет не менее 5 Па. Достаточно часто используются системы защиты серии Р48. Все это говорит о том, что протечки воды наблюдаются редко. Модификации отличаются отличной устойчивостью. Мощность всасывания у них не менее 3 Н. Крайне редко модели имеют смесители.

Устройства штуцерные

Наиболее распространенными устройствами для насосов являются дроссельные модификации, которые выпускаются с одной камерой. Их пластины обычно располагаются в горизонтальном положении. Некоторые модификации оснащены двумя клапанами. А их предельный параметр давления составляет примерно 5 Па. Достаточно часто используются системы защиты класса Р58. В этом случае проводимость зависит от размера фитинга. Некоторые модификации могут похвастаться высокой скоростью прокачки. Соединения довольно распространены. резьбовой тип. На рынке также есть накладные датчики, которые не очень популярны.

Аппараты низкого давления

Модификации низкого давления хорошо подходят для центробежных насосов мощностью до 4 кВт. Их проводимость зависит от размера камеры. Наиболее распространен на рынке датчик расхода воды для двухпоплавкового насоса. При этом усилие накачки составляет в среднем 5 Н. Используются системы защиты разных классов. Многие датчики устанавливаются через прокладки. Выходные контакты предназначены для проводных переходников. Также стоит отметить, что на рынке много недорогих моделей.

Модификации высокого давления

Модели высокого давления, как правило, изготавливаются с одним продолговатым штуцером. Пластины на датчике расхода воды для помпы чаще всего устанавливаются в горизонтальном положении. Если верить отзывам специалистов, то модели отлично подходят для центробежных насосов. При выборе модификации важно обращать внимание на пропускную способность устройств. Учитываются также габариты устройств. Многие модели сделаны с двумя камерами. Однако они используют только один клапан. Если рассматривать стандартную модель, то предельное давление в среднем составляет не более 6 Па. Система защиты в устройствах применяется класса Р70. Очень редко можно встретить модели с краном. В основном устанавливаются обычные выключатели.

Приборы для циркуляционных насосов

Датчики для циркуляционных насосов очень востребованы. Отличительной чертой модификаций считается низкая восстанавливаемость. Предельное давление составляет в среднем 3,3 Па. Системы защиты применяются самых различных классов. Очень редко можно встретить устройства с двумя камерами. При выборе модели важно обратить внимание на форму фурнитуры. У него должна быть широкая головка и узкий канал. В противном случае часто будут возникать протечки. Кроме того, стоит отметить, что на рынке есть устройства на поплавках. Их контакты предназначены для переходников.

Особенности моделей на две камеры

Датчики на две камеры, как правило, отличаются большими габаритами и высоким параметром давления. На рынке есть много моделей для двух клапанов. Имеют силу всасывания 4 Н. В серии Р88 используются системы защиты. Пластины датчиков всегда устанавливаются в горизонтальном положении. Если говорить о недостатках устройств, то важно отметить, что они используют очень большие выходные каналы. Для насосов мощностью до 8 кВт однозначно не подходят модели. На рынке есть устройства с кранами и без них. Дополнительно существуют модификации на основе контакторных выключателей.

Устройства с тремя камерами

Датчики на три камеры подключаются к центробежным насосам. Их прочность на сжатие очень высока. Также стоит отметить, что модели выпускаются с короткими швеллерами. Клапаны они используют поворотного типа. Они защищены специальной мембраной. По мнению специалистов, проводимость зависит от размера камеры. Если говорить о конструкциях, то стоит отметить, что на рынке есть модели с продолговатой фурнитурой. У них очень низкая мощность всасывания. Однако они могут прослужить долгое время. В магазинах устройства с выключателями встречаются очень редко. Как правило, трехкамерные модели изготавливаются с небольшими кранами.

Модели для малых насосов

Датчик расхода воды для насосов малой мощности следует выбирать только среди модификаций фитинга. Показатель предельного давления должен быть около 5 Па. Приветствуется система защиты класса Р48. Многие специалисты хвалят устройства на основе двух камер. Сила всасывания у них составляет примерно 4 Н. Релейные модификации для маломощных насосов подходят не лучшим образом.

Исполнения с вертикальным расположением плит

Устройства этого типа хорошо работают с центробежными насосами. У них хорошая проводимость и нет проблем с повышенным артериальным давлением. Однако не стоит забывать и о недостатках модификаций. Во-первых, они часто забивают канал. Если рассматривать недорогой датчик расхода воды, то у него могут быть проблемы с клапаном. Для нормальной работы системы целесообразнее выбирать устройства с выходными контактами на 12 В. Должна быть установлена ​​система защиты класса Р55. Специалисты также говорят, что датчик протока воды должен быть с контакторным выключателем.

Устройства с горизонтальным расположением пластин

Датчик протока воды для данного типа котла подходит для самых разных насосов. Проводимость моделей зависит от размеров самой камеры, а также канала. Дополнительно учитывается диаметр фитинга. Многие специалисты рекомендуют устанавливать двухкамерные модификации. Сила накачки у них, как правило, не опускается ниже 5 Н. Система защиты довольно часто используется серией Р50. Все это говорит о том, что производитель гарантирует высокую степень герметичности и общую надежность.

При выборе устройства важно оценить параметры клапана. Если он из обычного пластика, то он не способен прослужить долго. Медные аналоги работают хорошо, но стоят дорого. Основная колба датчиков выполнена из пластика. Очень редко встречаются модификации с переходными контактами. Модификации реле могут похвастаться высокой проводимостью. Они не боятся перегрузок. И используют качественные системы защиты.

Главной задачей любой системы водоснабжения является не только обеспечение водой потребителя, но и осуществление ее бесперебойной работы в автоматическом режиме без поломок. Для этого предназначены широко применяемые реле давления и сухого хода, поплавковые устройства контроля уровня жидкости. Эти устройства, помимо автоматизации работы системы, защищают насос от работы всухую и, как следствие, от перегрева и выхода из строя. Реле протока воды для насоса менее известны и распространены, но тоже предназначены для автоматизации работы. водопроводной системы и защиты ее основного оборудования от выхода из строя.

Реле протока предназначено для контроля расхода жидкости в системах холодного и горячего водоснабжения, отопительных, очистных и холодильных установках.

Основное его назначение – защита электронасосов, двигателей и других устройств от работы при отсутствии или малом количестве воды в системе, приводящей к перегреву и выходу оборудования из строя.

Рис.1 Внешний вид реле протока

Реле предназначены для установки в трубопровод и позволяют автоматизировать процесс управления подачей жидкости в бытовых и промышленных системах.

Датчик расхода воды для насоса используется в следующих случаях.

• При отсутствии гидроаккумулятора в системе. Это не позволяет устанавливать датчик давления, предназначенный для работы в паре с расширительным бачком, лучше использовать датчик протока для защиты электронасоса.
• В системах низкого давления. Минимальный порог срабатывания для типовых моделей датчиков давления составляет 1 бар, то есть при меньшем давлении в системе насос всегда будет отключен. Проточные устройства имеют более широкий спектр действия, который можно расширить с помощью регулировок. Это позволяет использовать устройства защиты оборудования в системах с пониженным давлением.

Для приспособления к работе с широким диапазоном давления некоторые лепестковые модели оснащены лепестками разной площади, обеспечивающими различное сопротивление потоку воды. Иногда на лезвие наносят насечки с указанием длины. При установке он обрезается для получения необходимого срабатывания по давлению в соответствии с таблицей с различной комбинацией длины лепестка и внутреннего диаметра трубопровода.

Рисунок 2. Реле протока с регулируемой длиной лопасти

• Подавляющее большинство реле протока предназначены для работы в системах отопления, поэтому температура их рабочей жидкости может составлять 100 С и более.

Устройство и принцип работы

Принцип работы реле протока основан на механическом воздействии потока воды в трубопроводе на датчик, управляющий электронной схемой включения и выключения электронасоса. Реле имеют разный принцип работы и в зависимости от конструкции датчики делятся на несколько типов.

Реле лепестковые

Один из самых распространенных типов, основными элементами которого являются лепестковый датчик с магнитом, расположенный в потоке воды и геркон, размещенный в корпусе устройства и надежно изолированный.

Рис.3 Лепестковое механическое реле

При прохождении потока воды по трубопроводу вертикально расположенный лепестковый датчик поворачивается вокруг своей оси и отклоняется от вертикального положения, приближая встроенный магнит к геркону. Его контакты внутри цилиндра замкнуты и через симистор (двойной симметричный тиристор) насос подключается к источнику питания.

При отсутствии воды в трубопроводе лепесток возвращается в исходное положение, отодвигая магнит от геркона и тем самым размыкая его контакты.

Это приводит к прекращению подачи напряжения на насос через семистор, в результате чего он отключается.

Рис. 4 Внешний вид реле с герконом и семистором

Поворотные реле и датчики проточного типа

Поворотные датчики в основном используются для измерения и контроля расхода жидкости. Конструктивно они выполнены в виде гребного колеса, вращающегося в потоке жидкости, скорость его вращения фиксируется сенсорными датчиками. Электронная схема позволяет осуществлять аналоговое, частотное или дискретное управление работой оборудования.

Рис.5 Датчики вращения

Поршневые устройства

Поршень размещается в седле клапана и под действием давления воды перемещается в вертикальном направлении на высоту, пропорциональную силе потока. Постоянный магнит, закрепленный на поршне, подходит к геркону и контакты в нем замыкаются. Поршневые агрегаты могут быть установлены в горизонтальных и вертикальных трубопроводах благодаря встроенной возвратной пружине, возвращающей поршень в исходное положение при отсутствии потока.

Рис. 6 Принцип работы и внешний вид Реле поршневые

Реле протока воды, в отличие от реле давления и сухого хода, поплавковые выключатели, не так широко используются для автоматического управления электрическими водяными насосами в системах хозяйственно-питьевого водоснабжения. Это связано с тем, что они не могут работать самостоятельно в системе водозабора – для их включения необходимо создать поток воды и включить насос другими устройствами. Реле предназначены для отключения электронасосов и часто встраиваются в электронные блоки управления водоснабжением совместно с другой автоматикой.

Датчик расхода воды для насоса является составной частью оборудования, предназначенного для защиты устройства от работы всухую. Датчик имеет небольшие размеры и простую конструкцию, что позволяет установить его даже новичку.

Особенности и преимущества датчика расхода воды

Часто возникают ситуации, при которых насос включается в момент полного отсутствия жидкости в трубопроводе. Это провоцирует нагрев мотора агрегата и дальнейшую его поломку. Во избежание подобных ситуаций следует использовать датчик расхода жидкости. Это устройство работает автоматически и контролирует поток воды внутри трубопровода. Если количество жидкости, проходящей через датчик, меньше нормы, прибор автоматически отключает помпу. Таким образом, реле протока воды не только предотвращает работу насоса всухую, но и поддерживает нормальные условия работы агрегата.

Преимущества использования датчика включают:

• Снижение потребления электроэнергии насосом и экономия денег;
• Защита оборудования от поломок;
• Продление срока службы насоса.

Помимо всего прочего, реле протока воды для насоса отличается скромными габаритами, дешевизной и простотой монтажа.

Реле протока воды – принцип действия и устройство

Основная функция датчика – отключение насосного оборудования в случае падения уровня воды или повышения давления в трубопроводе. Если количество воды увеличивается или давление падает, индикатор расхода жидкости перезапускает оборудование. Его конструктивные элементы отвечают за стабильное выполнение возложенных на реле задач.

Устройство устройства состоит из следующих частей:

• Трубка, по которой жидкость поступает в устройство;
• Мембрана, играющая роль одной из стенок внутренней камеры устройства;
• Геркон, отвечающий за размыкание и замыкание цепи в электросхеме насоса;
• Две пружины разного диаметра – сжимая их, регулируется давление воды, при котором сработает датчик расхода жидкости.

Принцип работы реле следующий:

1. При попадании во внутреннюю камеру устройства вода оказывает давление на мембрану, тем самым смещая ее в сторону;
2. Магнит, расположенный на обратной стороне мембраны, приближается к геркону, благодаря чему его контакты замыкаются и насос включается;
3. Если уровень воды падает, то мембрана с магнитом отходит от переключателя, что приводит к размыканию его контактов и отключению насоса.

Установить датчик расхода жидкости на трубопровод очень просто. Для этого нужно изучить особенности подключения устройства и его правильную настройку.

Схема подключения устройства

Работа реле во многом зависит от его правильной установки. Необходимо помнить, что устройство можно устанавливать только на те участки трубопровода, которые расположены горизонтально. В этом случае необходимо будет следить за тем, чтобы мембрана датчика находилась в вертикальном положении. Правильная схема Подключение реле выглядит так:

При установке датчик должен быть присоединен к сливной части трубы с помощью резьбового соединения. Расстояние, на котором должно располагаться реле от трубы, должно быть более 5,5 см.

На корпусе прибора имеется стрелка, указывающая направление циркуляции жидкости. При установке устройства следите за тем, чтобы эта стрелка совпадала с направлением потока воды в системе. Если для хозяйственно-бытовых нужд используется грязная вода, то перед датчиком следует установить очищающий фильтр.

Устройство и принцип работы

Содержание статьи:

• Область применения
• Устройство насосного оборудования
• Механизм действия
• Типы насосов
• Критерии выбора
• Особенности установки и подключения

Если водоснабжение осуществляется от центральной водопроводной сети, возможно резкое падение давления в трубопроводах при максимальном потреблении. В результате не включается проточный водонагреватель, не работает стиральная машина, а из душевой лейки вода течет тонкой струйкой. Исправить ситуацию позволит установка повысительного насоса.

Область применения

Конструкция циркуляционного насоса

Насос для откачки воды из водопровода используется не только в квартирах, но и в частном доме, если он подключен к централизованной сети. В процессе активного забора воды всеми потребителями во внешнем контуре водопровода давление снижается менее чем до двух атмосфер. Эксплуатировать бытовую технику практически невозможно. Для повышения давления применяют насосное оборудование для холодного или горячего водоснабжения. Тип агрегата указывается в сопроводительной документации.

Бустерные насосные агрегаты также применяются в системах индивидуального и центрального отопления, что позволяет улучшить теплотехнические качества отопительных приборов.

Устройство насосного оборудования

Повысительные насосы представляют собой прочные конструкции с моноблочным электродвигателем. Поскольку детали узла подачи постоянно контактируют с водной средой, для производства используются износостойкие материалы, не боящиеся ржавчины: чугун, бронза, латунь, нержавеющая сталь. Рабочая часть насоса открыта только с одной стороны. Передний всасывающий раструб расположен над валом аппарата, над ним установлен подающий элемент раструба.

Практически все устройства для повышения напора потока воды имеют небольшие размеры, что позволяет без труда установить их непосредственно на трубопровод в просторном частном доме или в небольшой квартире. Устройство монтируется в водопровод и качает воду, создавая повышение давления на 1-3 атм.

Лифты лишь незначительно повышают давление в водопроводе, но даже этот минимум обеспечит полноценную работу бытовых приборов.

Диапазон температур воды для эффективной работы насоса от 10 до 100 градусов тепла, но в помещении не должно быть теплее 40 градусов.

Не всегда установка насосного оборудования решает проблему с давлением. Если такое устройство установили соседи снизу, то подача воды будет слабой из-за нехватки жидкости, а ваше насосное оборудование будет работать с максимальной нагрузкой. Возникает риск преждевременного износа деталей и уменьшения эксплуатационного периода. Для экономии насоса и повышения давления рекомендуется дополнительно монтировать накопительные баки.

Механизм действия

Схема обвязки

Принцип работы зависит от типа установки:

• струйный центробежный;
• поверхностный центробежный;
• вихрь.

Первый тип имеет эжектор внутри корпуса, обеспечивающий эффект самовсасывания. Часть воды, которую перекачивает устройство, подается в напорный патрубок. Рециркуляция оставшейся жидкости осуществляется с помощью эжектора, позволяющего создать разрежение внутри всасывающего отсека, что приводит к повышению давления.

Устройства второго типа оснащены специальной рабочей камерой, необходимой для всасывания жидкости. Он оснащен рабочим колесом, состоящим из параллельных венцов. Эти части соединены друг с другом. Поток воды падает на лопасти, откидывается к стенкам камеры и собирается в канале. Сила потока воды преобразуется в энергию давления, что приводит к повышению давления.

В вихревых установках на рабочем валу имеется рабочее колесо, а на нем радиальные лопатки для передачи механической энергии перекачиваемой жидкости. Благодаря им поступающая вода повторно используется. Многочисленные лопасти облегчают передачу энергии, что приводит к постепенному увеличению расхода жидкости и поддержанию его на высоком уровне. Такие агрегаты более производительны, но шумны, и к ним нужна специальная обвязка.

Типы насосов

Устройства классифицируются не только по принципу работы, но и по типу охлаждения. Модели с сухим ротором производительны, но шумны и габаритны. Предпочтительны насосные устройства с мокрым ротором для домашнего трубопровода. Они маленькие и практически бесшумные.

По способу установки модели бывают:

• горизонтальные
• вертикальный
• универсальный.

Насос для повышения давления в водопроводе, установленный вертикально, дает наивысший КПД при использовании.

Агрегаты могут быть одноступенчатыми, то есть работать с одинаковой скоростью откачки, и многоступенчатыми. Последние работают с разной интенсивностью, в зависимости от величины расхода воды. Многоступенчатые модели позволяют плавно повышать давление в сети.

Устройство включается вручную или с помощью автоматики. При ручном управлении устройство работает непрерывно, остановка производится пользователем принудительно. Неудобство заключается в необходимости следить за тем, чтобы устройство не перегревалось.

Автоматические устройства оснащены датчиками расхода, которые срабатывают при открытии клапана и запускают устройство. После перекрытия воды через кран датчик отключает прибор. Также существуют комбинированные варианты, которые благодаря переносу переключателя функционируют в том или ином режиме.

Критерии выбора

Перед покупкой устройства убедитесь, что проблемы с отсутствием воды в кранах связаны с низким напором. Бывает, что на внутренних поверхностях магистрали образуется толстый слой наносов или образуется засор. В такой ситуации использование устройства бесполезно.

Если с трубопроводом все в порядке, определить место установки устройства, чтобы правильно подобрать габариты оборудования и его тип. Бустерные насосы для холодной воды не должны устанавливаться на горячих линиях.

Выбор прибора зависит не только от температурных характеристик, но и от таких показателей:

• производительность;
мощность
• ;
• уровень шума;
• способ подключения к водопроводной сети;
пропускная способность
• .

Сосредоточьтесь на том, из чего сделана крыльчатка. Устройства с пластиковой частью недолговечны, подходят только для дачи. Для постоянного использования требуется латунный или бронзовый механизм.

Важным показателем является цена агрегата. Это зависит от типа, мощности устройства, производителя. Стоимость техники Grundfos начинается от 6800 рублей, Джилекс – от 4500 рублей, Оазис – от 3500 рублей, Водок – от 2900 рублей, Комфорт – от 2170 рублей.

Особенности установки и подключения

При монтаже устройства на общий трубопровод давление будет повышаться на всех участках водопровода дома. Из-за большой площади КПД устройства будет минимальным. В частности, если забор воды осуществляется одновременно из нескольких точек.

Установка мощного устройства не выгодна с точки зрения энергопотребления и шума.

Оптимальный вариант – оборудовать прибор перед потребителем, нуждающимся в постоянном давлении. При необходимости смонтировать несколько маломощных бюджетных установок.

Для каждого случая измеряется длина отрезков трубы, их диаметр, уровень давления. Это помогает определить соответствующие настройки устройства.

Схема установки не отличается сложностью:

1. Убедитесь, что при установке в выбранном месте есть возможность подключения устройства к источнику питания.
2. Отметить место вставки.
3. Перекройте поток воды и слейте оставшуюся жидкость из водопровода.
4. Отрежьте трубу и установите наружную резьбу.
5. Резьбовые адаптеры и резьбовые фитинги.
6. Подсоедините прибор к электрощиту с помощью трехжильного кабеля. В этом случае для насоса необходимо установить отдельный автомат.
7. Проверьте соединения на наличие утечек.

Далее можно приступать к проведению тестовых испытаний. Первый пуск устройства осуществляется только после возобновления циркуляции водяного потока. Если испытания проводят специалисты, они составляют акт проверки бустерных насосов.
