Реле давления воды для насоса является одним из важных элементов системы трубопроводов и широко применяется при строительстве водоснабжения частных коттеджей и коттеджей. От правильной работы этого устройства зависит не только стабильное давление в системе, но и регулярность бесперебойной подачи воды в точки водозабора.
Устройство и принцип работы

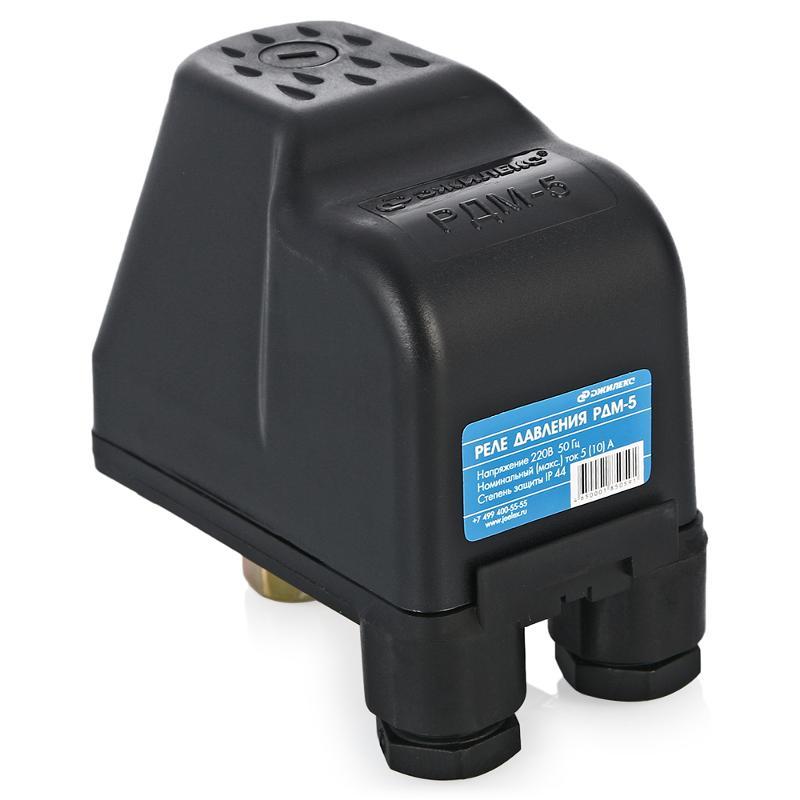

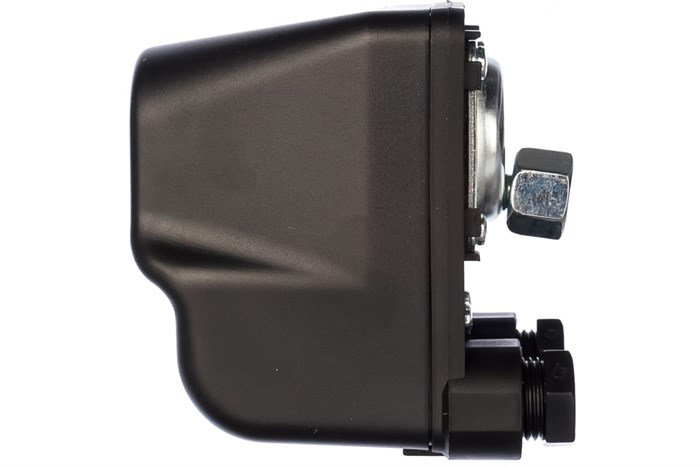

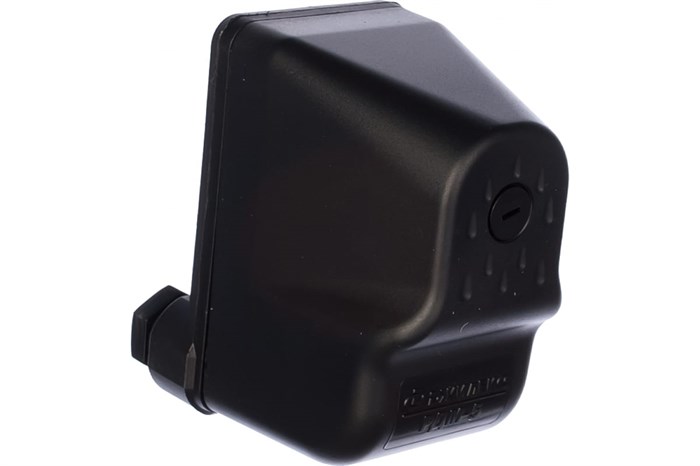

Реле электромеханические состоят из пластмассового корпуса, пружинного блока и контактов, которые управляются мембраной. Мембрана имеет непосредственный контакт с напорным трубопроводом и представляет собой тонкую пластину, играющую роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечет за собой поочередное переключение контактов. Пружинный блок водяного реле состоит из 2-х элементов. Первый – пружинный, контролирующий минимально допустимый уровень давления, и отвечающий за сдерживание основного натиска воды.
Принцип работы реле заключается в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их замыкании насосы начинают качать воду. При их открытии происходит разрыв электрической цепи, отключается электропитание насосного оборудования и прекращается принудительная подача воды. Происходит это из-за того, что реле имеет связь с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Контакт этих двух сред осуществляется благодаря гибкой пластине.
При включении насоса вода внутри бака давит через мембрану на воздух, в результате чего в камере бака создается определенное давление. При потреблении воды уменьшается ее количество и снижается напор. Помимо стандартного оборудования, некоторые модели могут быть оснащены кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного пуска и специальными разъемами, используемыми вместо традиционных клемм.
Обычно за верхний порог принимается показатель в 2,6 атмосферы, и как только давление достигает этого значения, насос отключается. Нижний показатель устанавливается на 1,3 атмосферы, и когда давление достигает этого предела, включается насос. Если оба порога сопротивления установлены правильно, насос будет работать в автоматическом режиме и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственная процедура, которая требуется время от времени, это чистка контактов, которые в процессе эксплуатации окисляются и требуют обслуживания.
Помимо электромеханических моделей, существуют электронные аналоги, отличающиеся более точной регулировкой и эстетичным внешним видом. Каждое изделие оснащено регулятором расхода – устройством, мгновенно отключающим насосное оборудование при отсутствии воды в трубопроводе.
Благодаря этой опции насос надежно защищен от работы в режиме «сухого хода», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле снабжено небольшим гидробаком, объем которого обычно не превышает 400 мл.
Благодаря такой конструкции система получает надежную защиту от гидроударов, что значительно продлевает срок службы как реле, так и насосов. Помимо большого количества достоинств электронные модели имеют и слабые стороны. К недостаткам продукции можно отнести высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако потраченные деньги быстро окупаются надежностью и долговечностью приборов, а особая чувствительность устраняется установкой системы фильтрации.
Таким образом, реле давления является неотъемлемым компонентом скважинного или скважинного насосного оборудования. , помогает наполнить гидробак и поддерживать нормальное давление в сети без помощи человека.
Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости самостоятельно включать насос при падении давления или накопительный бак пуст.
Особенности
Важным условием эффективной работы реле является правильный выбор места его установки. Опытные специалисты советуют размещать устройство рядом с выходом на гидроаккумулятор, то есть в таком месте, где скачки давления и турбулентность потока при запуске и работе насоса минимальны. Допускается установка реле на накопительные баки и насосы поверхностного типа. Кроме того, некоторые изделия предназначены для эксплуатации в строго определенных условиях с допустимой температурой и влажностью. Поэтому при выборе модели следует внимательно читать сопроводительную документацию, чтобы не случилось так, что реле, купленное для внешнего трубопровода, может работать только в помещении.
В первую очередь это относится к моделям, предназначенным для поверхностных насосов.
, из-за чего установку такого оборудования рекомендуется производить в кессоне, подвальном помещении или любом другом утепленном месте. Помимо работы с центробежными поверхностными насосами, реле можно устанавливать на глубинные насосы, погружные дренажные и погружные вибрационные насосы. , а также на насосном оборудовании водопроводных станций и гидроаккумуляторах. Устройство может поставляться с насосом или приобретаться отдельно.
Реле могут изготавливаться как с наружной, так и с внутренней резьбой, имеющей стандартный диаметр 1/4 дюйма. Это делает устройство полностью совместимым не только с отечественным, но и с зарубежным насосным оборудованием. Стоимость устройств полностью зависит от производителя и варьируется от 200 рублей за китайские модели до 2 тысяч за продукцию известных итальянских брендов. Отечественные модели относятся к средней ценовой категории, и являются оптимальным соотношением цены и качества. Так, российский «Джилекс РДМ-5» можно приобрести всего за 700 рублей, а датский Grundfos обойдется в полтысячи.
Критерии выбора
Для того, чтобы понять, какое реле давления воды приобрести, необходимо определить ряд важных моментов. Во-первых, если изделие приобретается для автономной системы водоснабжения, то лучше остановить свой выбор на бытовой технике. Это связано с одинаковым значением основных параметров таких систем, где стандартное рабочее давление варьируется от 1,4 до 2,8 атмосфер. , при этом давление в сети может достигать 5 атмосфер. Должен присутствовать запас не менее двух атмосфер. Это предотвратит быстрый износ мембраны и увеличит общий срок службы реле.
Не забывайте о дополнительном оборудовании, делающем насос более производительным. Например, совместная установка реле и манометров позволит полностью контролировать параметры работы оборудования, а также выявлять разного рода сбои в системе до того, как они станут видны. Кроме того, объем жидкости, впрыскиваемой в гидроаккумулятор, зависит от выбора предельных значений реле.
Подключение
Для подключения реле к системе используются две схемы. По какому из них устанавливать и подключать устройство, зависит от рекомендаций производителя и технических возможностей сети. Прежде чем приступить к установке, важно помнить, что какой бы из способов подключения не использовался, всегда используется оригинальное реле. подключается к водопроводу, а только потом к электросети.
Первый способ – установка устройства с помощью тройника, который соединяется с соединительным ниппелем или отводным шлангом. Во втором случае гидроаккумулятор комплектуется штуцером, оснащенным 5 выходами. Первый из них служит для подключения трубопровода, идущего от источника водозабора, второй — для подключения реле, третий — манометра, а четвертый — трубопровода, подающего воду потребителю.
При соединении реле любым из способов необходимо надежно герметизировать резьбовые соединения с помощью пеньковой обмотки или ленты ФУМ. Питание устройства от сети следует производить кабелем, размер сечения которого выбирают в зависимости от расчета мощности насоса. Например, при мощности устройства 2 кВт диаметр кабеля должен быть 2,5 мм. Клеммы прессостата обычно маркируются, что исключает возможность перепутать контакты и неправильно подключить цепь.
Кроме реле обязательна установка фильтров глубокой очистки, обратных клапанов, фильтров тонкой очистки и впускных клапанов. Однако многие модели насосов уже оснащены обратными клапанами и системой фильтрации. Поэтому реле можно установить в одном блоке с насосами, а в случае использования влагостойкого соединения даже разместить вместе с ним в колодце или яме.
Единственным ограничением в данном случае являются максимально допустимые уровни температуры и влажности, при которых реле может нормально функционировать. Это связано с тем, что многие модели не способны работать при температуре ниже 4 градусов и влажности выше 70%.
Как настроить?
Как только реле давления установлено, необходимо его отрегулировать. От того, насколько правильно будет выполнена эта процедура, будет зависеть эффективность работы устройства и бесперебойность подачи воды потребителю. На первом этапе настройки необходимо включить устройство и дождаться начала автоматического отключения. Далее необходимо снять крышку и закрутить гайку на большой пружине.
Затем необходимо установить минимальный уровень давления, при котором будет срабатывать реле включения насоса. Снижение давления достигается поворотом гайки против часовой стрелки и наоборот. При установке верхнего уровня нужно учитывать, что это значение должно быть не менее чем на 10% ниже уровня давления пустого гидробака.
В противном случае резиновая мембрана гидроаккумулятора будет подвергаться очень высокому давлению, в результате чего быстро придет в негодность и потребует замены.
Далее нужно открыть кран, опорожнить систему и с помощью манометра посмотреть, при каком давлении сработает автоматика. При необходимости внесите коррективы и снова отрегулируйте давление. Завершающим этапом регулировки будет установка уровня давления, при котором отключается насосное оборудование. В данном случае регулятор — это уже маленькая гайка, затягивание или ослабление которой требует соблюдения необходимых параметров.
Иногда в процессе работы реле может выясниться, что выставленные настройки абсолютно не подходят для конкретного водопровода. В данном случае настройка производится не по прилагаемой к устройству инструкции, а по факту. Важным условием проведения коррекционной корректировки должно быть соблюдение интервала между нижним и верхним значениями.
Величина этого интервала должна быть 1,2-1,6 бар.
Настройка электронных реле намного проще. Из-за отсутствия регулировочных пружин настройка инструмента осуществляется закручиванием специальных винтов, расположенных на корпусе прибора. При первом запуске электронные модели сразу начинают работать. Для настройки реле требуется около 15 секунд. Выключение насоса также происходит с задержкой. Это следует учитывать при использовании электронных устройств и не переживать о том, что реле сломано.
Советы
В случае неполадок, возникающих при монтаже и наладке оборудования, паниковать не нужно. Очень часто причиной может быть неправильная установка обоих лимитов. Итак, если после установки реле насос не запускается – нужно проверить зону всасывания на наличие воды, а также посмотреть значение напряжения сети. Если же насосное оборудование, наоборот, часто запускается и также отключается так же часто, в этом случае необходимо второй раз регулировать порог отключения насоса.
Возможно, выставленное давление было слишком высоким. А если насос долго работает без отключения, то, скорее всего, нужно проверить максимальное давление, при котором насос способен работать. В идеале оно не должно быть выше давления включения реле более чем на 0,8 атм. Кроме того, необходимо исключить вероятность утечек в магистральном трубопроводе, а также воздушной системе.
Также рекомендуется раз в месяц проверять давление в гидроаккумуляторе и при необходимости корректировать его. Реле давления является практичным и необходимым приспособлением. Устройство эффективно регулирует давление воды в трубопроводе, надежно защищает насос и другое оборудование системы от преждевременного износа и поломки.
О том, как настроить реле давления воды для помпы, смотрите в следующем видео.
