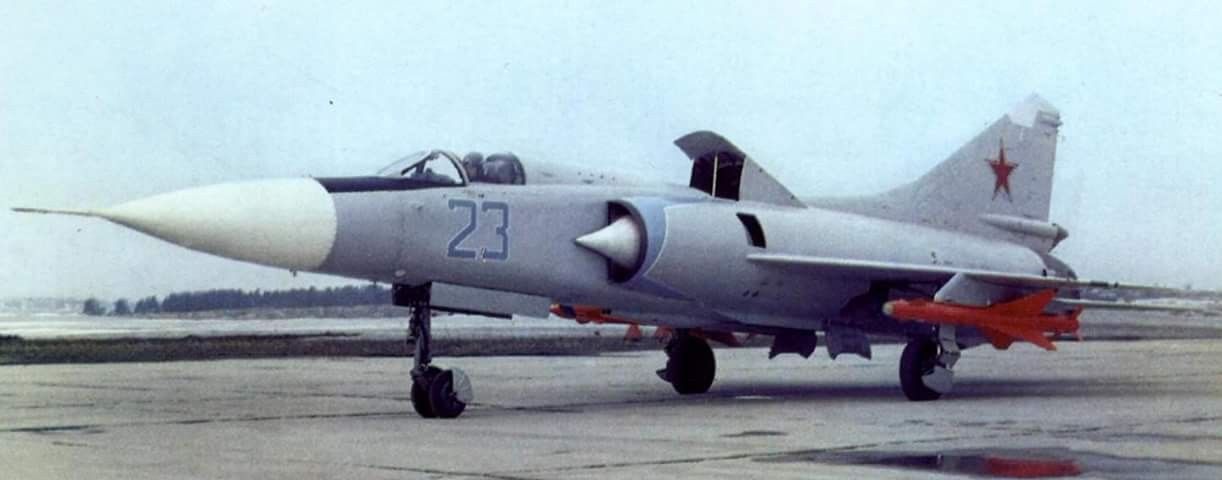

Е 8: Е-8 ОКБ А.И.Микояна

Е-8 ОКБ А.И.Микояна

    Вскоре после создания самолета Е-6 и начавшегося широкого серийного производства этих машин, получивших наименование МиГ-21, его проектировщикам стало ясно, что потенциальные возможности этой машины поистине неисчерпаемы и она может послужить хорошей базой для модификаций различного назначения. Так оно и оказалось, фактически МиГ-21 модифицировался рекордное количество раз, с 1959 по 1972 год (есть вариант МиГ-21-93 1993 г.).
    Модернизация самолетов типа МиГ-21 проводилась в основном по пути установки новых двигателей с повышенной тягой, увеличения запаса топлива на борту и оснащения различным оборудованием и вооружением. Но Е-8 существенно отличался от стандартного МиГ-21 новой прогрессивной аэродинамической схемой. Воздухозаборник размещался под фюзеляжем. Обтекаемая носовая часть фюзеляжа предназначалась для размещения радиолокатора «Сапфир-23» с антенной большого диаметра.
    Самолет Е-8 создавался по постановлению правительства СССР как глубокая модификация серийного самолета МиГ-21ПФ, но имел столько конструктивной новизны, что ему уже на начальном этапе в 1960 г.

решили присвоить будущий индекс МиГ-23. Он разрабатывался под комплекс вооружения С-23. Основные отличия от самолета МиГ-21ПФ:

• новый двигатель Р-21Ф-300 со всережимным двухстворчатым соплом,
• подфюзеляжный плоский воздухозаборник с регулируемым вертикальным клином,
• головная и хвостовая части фюзеляжа новые, топливные баки (впервые в практике ОКБ) являлись частью конструкции фюзеляжа.
• крыло и хвостовое оперение с серийного МиГ-21ПФ с доработками для стыковки с новым фюзеляжем,
• система спасения летчика выполнена без защиты фонарем, установлено сидение СК-3, фонарь козырькового типа с открытием в сторону,
• горизонтальное оперение опущено на 150 мм, установлено переднее ГО (дестабилизатор),
• отклоняемый подфюзеляжный гребень,
• один тормозной щиток снизу,
• на пилоне под фюзеляжем один ПТБ емкостью 600 л.

    Так же, как и МиГ-21ПФ, Е-8 предназначался для поражения целей в передней и задней полусферах днем и ночью в простых и сложных метеорологических условиях, то есть он должен был быть многоцелевым массовым фронтовым истребителем-перехватчиком.
    В остальном для Е-8 были использованы уже отработанные на МиГ-21 агрегаты, что должно было упростить выпуск будущего МиГ-23 в серийном производстве при параллельной замене МиГ-21ПФ на МиГ-23 на конвейере. В 1961 г. самолет Е-8 получил название МиГ-21М, так как на нем установили РЛС ЦД-30ТП, ИК-визир “Самоцвет” и две ракеты К-13 из-за неготовности комплекса вооружения С-23.
    Самолет Е-8/1 был закончен в производстве в январе 1962. 10 мая 1962 года приказом министра авиационной промышленности на первый опытный экземпляр назначили экипаж: ведущий летчик – Г.Мосолов, дублер – А.Федотов, ведущий инженер – В.Микоян, его помощник – В.Щеблыкин. Механиком и мотористом самолета стали В.Кочкин и Г.Спицын. В испытаниях самолета участвовал ведущий инженер моторостроительного ОКБ В.Веденев.

    Больше месяца проводились доводочные и отладочные работы в ангаре и на гоночной площадке. Наконец 6 июля (апреля) состоялся методический совет, на котором специалисты различных направлений дали самолету Е-8 «зеленый свет».
   Испытания Первый полет Г.Мосолов выполнил 13 июля (17 апреля) 1962 года. Самолет «залетал», но оказалось, что двигатель Р21Ф-300 еще не был полностью готов к летным испытаниям. Действительно, в сорока (25) полетах первого летного экземпляра Е-8/1 произошло 11 остановок двигателя, которым почти всегда предшествовал помпаж компрессора – явление для летчика и самолета не только неприятное, но и опасное, так как при этом начинались сильные боковые колебания самолета.
    Конструкторы ОКБ, возглавляемого Н.Мецхваришвили, уже в процессе летных испытаний пытались всячески улучшить слишком малые запасы газодинамической устойчивости компрессора. Меняли направляющий аппарат компрессора на новый, регулировку момента открытия ленты перепуска воздуха из компрессора, регулировки топливной автоматики, наконец, сам двигатель и т. д. Однако они так и не смогли повысить запас газодинамической устойчивости двигателя, и он остался очень чувствительным к изменению режимов на больших скоростях.
    Мосолов налетал на Е-8/1 16 часов 22 минуты. Программа заводских испытаний заканчивалась. Но 11 сентября 1962 при полете на разгон на высоте 15 км и скорости М=1,8 произошло разрушение диска 6-й ступени компрессора двигателя. Часть диска, оторвавшись в разгоне (а максимальные обороты двигателя составляли 11000-12000 об/мин), как фреза, мгновенно пропилила корпус двигателя и обшивку фюзеляжа с последующим разрушением обеих гидросистем и топливного бака, вызвав потерю управления и пожар самолета.. Ударив по правому крылу в зоне элерона, она вызвала его разрушение. Выход из строя элерона привел в свою очередь к винтовому (в бочке) падению с высоты 15 000 м. Резкое снижение тяги двигателя привело к мощному помпажу компрессора и канала воздухозаборника. В спиральном снижении самолет стал практически неуправляемым. Катапультировавшись на сверхзвуковой скорости из кабины быстровращающегося самолета, Мосолов получил тяжелые травмы.
    Самолет Е-8/2 был закончен в производстве в мае 1962 г. и 22 июня отправлен на заводские испытания. Первый вылет состоялся 29 июня под управлением летчика-испытателя А.В.Федотова. Всего было выполнено 13 (11) полетов.
    После аварии с Мосоловым полеты на Е-8/2 были прекращены и больше не возобновлялись, несмотря на хорошие летно-тактические характеристики, полученные на обоих самолетах до аварии 11 сентября 1962 года. Это было волюнтаристское решение руководителей авиапромышленности. Самолет, безусловно, можно было довести до необходимого уровня надежности. К тому времени в ОКБ уже полным ходом шли работы по проектированию совершенно нового истребителя, МиГ-23, с изменяемой стреловидностью крыла, что также повлияло на решение прекратить все работы по Е-8. После закрытия темы Е-8/2 использовался для отработки будущего МиГ-23.

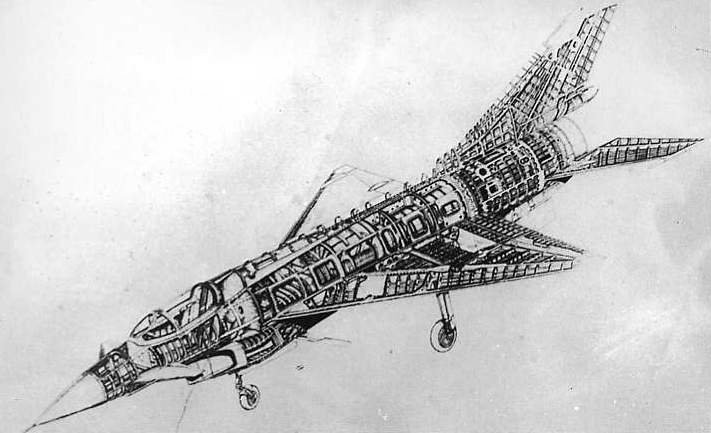

   Конструкция. По бокам носовой части фюзеляжа размещались небольшие крылышки – дестабилизаторы (для смещения аэродинамического фокуса на сверхзвуковых скоростях полета). Дестабилизатор в носовой части фюзеляжа не имел системы управления и находился во флюгерном положении в дозвуковом полете. При достижении самолетом числа M = l дестабилизатор механически фиксировался в нейтральном положении относительно оси самолета. Это изменяло положение фокуса и уменьшало запас продольной устойчивости, который был избыточным на сверхзвуке. Тем самым обеспечивалась возможность получать гораздо большие перегрузки на сверхзвуке. Самолет Е-8 фактически уже в начале 60-х годов мог стать истребителем маневренного воздушного боя, аналогично современным МиГ-29 и F-16.
    Крыло, шасси и хвостовое оперение Е-8 не отличались от таких же элементов конструкции на МиГ-21ПФ. Передняя стойка шасси была несколько видоизменена – имела ломающийся подкос.
    Под хвостовой частью фюзеляжа размещался большой гребень (фальшкиль). При выпущенном шасси гребень поворачивался на 90°, а после взлета он раскрывался, значительно увеличивая в полете путевую устойчивость. Выпуск и уборка гребня были сблокированы с уборкой и выпуском шасси. Через несколько лет именно эта конструкция была применена на самолете МиГ-23.
    Еще одна новинка на Е-8 – все топливные емкости в фюзеляже были уже не резиновыми (вкладными) баками, как на всех многочисленных модификациях самолетов МиГ-21. Они представляли собой баки-конструкции, получившие в дальнейшем распространение на всех без исключения последующих «мигах».
    В общей сложности Е-8 принимал в свои емкости – пять фюзеляжных баков-отсеков и четыре крыльевых бака (как на МиГ-21) – 3200 л керосина.
    На Е-8, так же как и на Е-7, имелась система сдува пограничного слоя с закрылков на посадке. Однако на обоих Е-8/1 и Е-8/2 она не была задействована.
    На этом самолете была установлена система спасения «СК», разработанная в ОКБ А. И. Микояна. Однако, если на первых серийных МиГ-21 при катапультировании выход кресла из кабины происходил с защитой летчика фонарем от встречного воздушного потока, то здесь фонарь уже не защищал летчика (он открывался набок), а сбрасывался отдельно. Поэтому катапультирование ограничивалось скоростью 800 км/ч.
    Силовая установка. На Е-8 был установлен новый опытный двигатель Р21Ф-300 с повышенной тягой. По габаритным размерам и по весу он был несколько больше своего серийного предшественника Р11Ф2С-300, стоявшего на самолетах МиГ-21ПФ. Тяга его на форсаже возросла с 5740 до 7200 кгс. Степень форсирования нового двигателя была достаточно высока и составляла 55%. Р21Ф-300 проектировался и строился в моторостроительном ОКБ, возглавлявшемся в то время главным конструктором Н. Мецхваришвили. Многие авиаконструкторы возлагали на этот двухроторный двигатель большие надежды, которые, к сожалению, в дальнейшем не оправдались.
Воздухозаборник, расположенный под фюзеляжем, был выполнен плоским, двухпроточным с вертикальным трехскачковым клином, имевшим электрогидравлическое управление. Между панелями клина размещалась ниша для уборки передней стойки шасси.
   Оборудование Планировалась установка новейшего комплекса перехвата С-23, в который входили: РЛС “Сапфир-I” с импульсным излучением (на втором этапе - “Сапфир-II” с квазинепрерывным излучением), две управляемые ракеты К-23, прицел АСП-ПФ, инфракрасный пеленгатор “Спектр”.
    Ко времени постройки первого летного экземпляра Е-8/1 (а потом и Е-8/2) радиолокатора еще не было, поэтому вместо него были установлены весовые эквиваленты. Кроме них в носовой части размещались контрольно-записывающая аппаратура и блоки телеметрии.

Описание
Разработчик		ОКБ А.И.Микояна
Обозначение		Е-8
Первый полет		17 апреля 1962
Тип		фронтовой истребитель-перехватчик
Экипаж, чел.		1
Геометрические и массовые характеристики
Длина фюзеляжа, м	без ПВД	14,7
	с ПВД	16,9
Размах крыла, м		7,15
Взлетная масса, кг		8200
Вес пустого, кг		5670
Объем топлива во внутренних баках, л		3200
Силовая установка
Число двигателей		1
Двигатель		ТРДФ Р-21Ф-300
Тяга двигателя на форсаже, кгс (кН)		1х7200 (1×70.6)
Летные данные
Максимальная скорость, км/ч (М=)		2230 (2,1)
Практический потолок, м		20000
Вооружение
УР		Р-3С или Р-23Т

Источники информации:

1. Авиация и космонавтика 2 1992
2. «Артем Микоян» / М. Арлазоров, ЖЗЛ, 1978 /
3. История и самолеты ОКБ МиГ / ООО «Крылья России», АНПК «МиГ», 1999, CD-ROM /
4. Ye-8, Mikoyan-Gurevich / Авиамузей Савина /

Сборная модель Советский экспериментальный истребитель Е-8/2

Категории …Коллекционные моделиИнструментКраска, химия, материалыМаскиКаталоги, Книги, ЖурналыСборные моделиФототравлениеБоксы и стеллажи Журнальные серииИгрушкиРадиоуправляемые моделиСувенирыConcept CarАвтоспортАэродромная техникаВоенныеКиноМедицинаПожарныеПолицияПочта / mailСпецслужбыСтроительная техникаТакси

Производители …3DF Express78artA-ModelAA ModelsAberAbordageAbrexAbteilung502AcademyACEACMEAD-ModumAdvanced ModelingAFV clubAGMAHC ModelsAIM Fan ModelAiresAirFixAK InteractiveAKhobbyAlanAlangerAlclad IIAlex MiniaturesAlezanALFAlmost RealALRAltayaAmercomAmerican DioramaAmerican Heritage ModelsAMG ModelsAmigo ModelsAMKAMMO MIGAmodelAmourAMPAMTAmusing HobbyAnsonAoshima (DISM)Apex RacingApplywood workshopARK modelsARM. PNTArmada HobbyArmaHobbyARMOR35ArmoryArmour CollectionARS ModelArt ModelART-modelAscensioASK ModelsASQATCAtlasAudi MuseumAuhagenAurora HobbyAuthentic DecalsAuto PilenAuto WorldAutoArtAutobahn / BauerautocultAutomodelle AMWAutomodelloAutotime / AutograndAvanstyle (Frontiart)Avart ArhiveAVD ModelsAVD дополненияAVD покрышкиAvisAWMAZModelAzurBachmannBalaton ModellBangBare-Metal Foil Co.BauerBaumiBBRBburagoBegemotBest ModelBest of ShowBetexaBianteBingBizarreBM CreationsBM-ToysBobcat dealerBorder ModelBravo-6BrekinaBrengunBroncoBrooklin ModelsBrummBS DesignBuschby AKBy VolkCaesar miniaturesCar BadgeCararama / HongwellCarlineCarNelCartrixCBModelsCeleroCentauriaCenturyCentury DragonCentury WingsCHIEFF ModelsChina ModelsClassic 43Classic CarlectablesClassicbusClassy HobbyCLC ModelsClearPropCM ModelCMCCMFCMKCMRColibri DecalsCollector’s ClassicsConradCopper State ModelsCorgiCrazy Classic TeamCult Scale ModelsCursorCYBER HOBBYD.N.K.DaffiDANmodelsDarksideDas WerkDasModelDAYdiecastETCHDays-goneDeAgostiniDecal ShopDel PradoDenisssModelsDetailCarsDiapetDickie SpielzeugDie-Cast superDie-cast по-домашнемуDifferent ScalesDinky ToysDiOlex ProductionDioparkDioramaTechDiP ModelsDirekt CollectionsDistlerDMA Hue StudioDNADoctor DecalDong GuanDora WingsDorlopDragonDSPIAEDUPLI COLORDVCEaglemossEasy ModelEbbroEco-Wood-ArtEdison GiocattoliEdmon StudioEduardEidolon Make-UpELFEligorEmanEMC ModelsERAERTLESCIEsval ModelsEUREKA XXLEvergreen (USA)EVR-miniExcelExotoEXPRESSO WINGSExtratechFalcon ModelsFallerFeelin_3dFigutecFine MoldsFirst 43 ModelsFirst ResponseFirst to FightFLAGMANFlyFly Car ModelFlyHawk ModelForces of ValorFormat72Forward-68FoxtoysFranklin MintFranzisFreedom ModelsFriulmodelFrontiartFUGU_GARAGEFujimi MokeiFury ModelsGAMAGarageGarbuz modelsGartexGearboxGecko-ModelsGeminiJetsGems & CobwebsGIMGK Racer SeriesGlencoe modelsGLMGMP / ACMEGMU ModelGold Medal ModelsGoldvargGorky ModelsGP ReplicasGreat Wall HobbyGreen Stuff WorldGreenlightGroup MastersGT AutosGT SpiritGuiloyGuisvalGunTower ModelsHachetteHarder_SteenbeckHartoy Inc. HasbroHasegawaHat Plastic ModelsHedgeModelsHekiHellerHerpaHi-StoryHigh SpeedHighway 61HistoricHK ModelsHobby 2000Hobby BossHobby DesignHobby MasterHobby PlanetHobbyCraftHomerHot WheelsHot Wheels EliteHPIHumbroli-ScaleIBG ModelsICMICV (СПб)IGRAIlarioInno ModelsInterusIOM-KITISTISTPlusItaleriIVYIXOJ-CollectionJACOJada ToysJadiJASJB ModellautosJF CreationsJim ScaleJoalJohn Day ModelsJohnny LightningJolly ModelJouef EvolutionJoy CityJTKK-ModelKadenKajikaKangnamKatoKAV modelsKDWKengFaiKESS ModelKineticKing starKinsmartKitechKitty HawkKK ScaleKondorKorean modelsKOVAPKovozavody ProstejovKP ModelsKremlin Vehicle parkKuivalainenKV ModelsKyoshoK_S Precision MetalsLa Mini MinieraLada ImageLastochkaLaudoracing-ModelsLCD MODELSLe Mans MiniaturesLeadwarriorLenmodeLLeo ModelsLev ResinLeX modelsLIFE in SCALELife MiniaturesLion-ToysLionRoarLittle dumpLiveResinLledoLooksmartLouis SurberLP ModelsLS CollectiblesLucky DiecastLucky ModelsLucky PlanLUSO-toysLuxcarLuxury CollectiblesLuxury die-castM-SmartM2 MachinesM4 MAC DistributionMacadamMACHETEMagic ModelsMaistoMajoretteMake UpMAKSIPROFManWahMaquetteMarklinMARSMars ModelsMarsh ModelsMARTINMASTERMaster BoxMaster ModelMaster ToolsMasterClubMasterCraftMatchboxMatrixMax-ModelsMaxi CarMAXI COLORMaxichampsMaxModelsMBH ModelsMCWMD-modelsMengMercuryMeritMetroMicro Scale DesignMIG productionsMIL CustomsMilestone MiniaturesMilitaryWheelsMini GTMinialuxeMiniarmMiniArtMiniaturmodelleMinibaseMinichampsMiniClassicMinicraftMiniCraft Scale ModelsMiniHobbyModelsMiniTankMiniWarPaintMIRAMirage HobbyMirror-modelsMISTERCRAFTMiticaMMPModel BoxModel PointModel-IconsModelCarGroupModelcollectModelerModelGunmodelkModellingMasterModelLuxModelProModelSvitModimioMODUS 90MolotowMondo MotorsMondseeMonogramMONTI SYSTEMMoonMoremMorrisonMosKitMotipMotor MaxMotoramaMotorartMotorheadMotoScaleModelsMPCMPMMR CollectionMr. HobbyMTech (M4)Nacoral S.A.NEONeomegaNew PenguinNew RayNH DetailNickelNik-ModelsNittoNMDNochnonameNorevNorscotNorthStar ModelsNostalgieNVANZG ModelleOdeonOKB GrigorovOld CarsOLFAOlimp ModelsOne by One ProductionONYXOpus studioOrionORNST modelOtto MobileOvs-DecalsOxfordPacific88Palma43Panda HobbyPANTHEONPanzerstahlParagonPasDecalsPasModelsPaudi ModelsPavla ModelsPB Scale ModelsPegas-ModelsPegoPhoenix MintPikoPinKoPlatzPlusmodelPMSPolistilPorsche MuseumPotato CarPremium ClassiXXsPremium CollectiblesPremium Scale ModelsPremiumXPrint ScaleProDecalsProgetto KPrommodel43Prop&JetProvence MoulagePSTPt ModelsQuartzoQuickboostQuinta StudioRacing Champions inc.Rare Car ModelsRAROGRastarRB ModelRBA CollectiblesRebel CustomRecord – M.R.F.Red BoxRed Iron ModelsRed LineRenn MiniaturesRenner WerbemittelReplicarsResKitRetro WingsRevaroRevellRextoysREXxRickoriddikRietzeRiich ModelsRIORMZ HobbyRO MODELSRoad ChampsRoad KingsRob-TaurusRodenROSRossoRosso & FlyRoubloffRPG-modelRPMRS ModelsRTMRuppert KoppRusAirRussian collectionRye Field ModelS-ModelSABRESabreKitsSaicoSC Johnson (USA)ScaleGarageSchabakSchucoSEATSG-ModellingShelby CollectiblesShurikenSignatureSIKUSkale WingsSKIFSky-HighSmerSMMSnakeModelSochi 2014SolidoSophiArtSouth FrontSOVA-MSoviet ArmourSparkSpAsovSpecial HobbyStalingradStarlineStart Scale ModelsSTC STARTSTMStudio Perfect ModelSullen-ModelistSunnysideSunstarSuper ASuyataSwordSX-ArtS_BT-ModelT. R.L. ModelTakomTameo KITsTamiya (J)TANMODELTarmacTech4TecnomodelTeknoTemp modelsThunder ModelTic TocTiger ModelTin WizardTins’ ToysTippcoTMTmodelsTOGATomicaTop MarquesTop ModelTop Model CollectionTopSpeedToxso ModelTraxTriple 9TristarTrofeuTrumpeterTSM ModelUCC CoffeeUltimate DiecastULTRA modelsUM Military TechnicsUM43UMIUnimaxUniversal HobbiesunoMAGUpRiseUT ModelsV.V.M / V.M.M.V43Vallejovanamingo-nnVanboVanguardsVAPSVectorVector-ModelsVeeHobbyVeremVery FireVespid ModelsVictoriaVintage Motor BrandsVIPcarVitesseVixenVM modelsVMmodelsVmodelsVOIIOVoyagerModelVrudikW-modelW.M.C. ModelsWar MasterWasanWaterlooWeiseWellyWEMWEMI ModelsWerk83White BoxWhite RoseWikingWilderWingsyWinModelsWIX CollectiblesWM KITWSIXQ Xuntong ModelYat MingYVS-ModelsZ-ModelsZack AtakZebranoZedvalZip-maketZISSZZ ModellаRтБаZаАБ-МоделсАвто-бюроАвтоистория (АИСТ)АвтопанорамаАвтопаркАГАТАиФАканАМформаАнтонюкартель УниверсалъАтелье Etch modelsАтомБурБеркутБригадирВитязьВМТДВойны и битвыВолжский инструментВосточный экспрессВЭС (Воронеж)Гараж на столеГРАНЬГрузы в кузовДекали BossДекали ModelLuxДекали SF-AutoДилерские модели БЕЛАЗДругойЕКБ-modelsЗвездаИмпериалъКазанская лабораторияКиммерияКОБРАКолхоZZ DivisionКомбригКомпаньонЛитература (книги)ЛОМО-АВММажор Моделсмастер Dimscaleмастер ВойтовичМастер Дровишкинмастер Колёсовмастер ЛепендинМастер СкаляровМастерПигментМастерская Decordмастерская JRМастерская SECМастерская АВТОДОРМастерская ГоСТМастерская ЗнакМастерская КИТМастерская МЕЛМастерская РИГАМаэстро-моделсМикродизайнМикроМирМиниградМинимирМир МоделейМодел. лабМОДЕЛИСТМоделстройМодель-СервисМодельхимпродуктМоя модельМР СТУДИЯНаш АвтопромНаши ГрузовикиНаши ТанкиОгонекПАО КАМАЗПетроградъПетроградъ и S_BПламенный моторПланета ПатворковПобедаПрапорПрестиж КоллекцияПромтракторПТВ СибирьПУЗЫРЁВЪРетроЛабРусская миниатюраРучная работаСарлабСВ-МодельСделано в СССРСергеевСибртехСМУ-23.SСоветский Автобус (СОВА)СолдатикиСоюзМакетСПБМСТАРТ 43Студия КАНСтудия КолесоСтудия МАЛСтудия ОфицерТанкоградТАРАНТемэксТехнологТехноПаркТри А СтудиоТри БогатыряТРЭКСУральский СоколФарфоровая МануфактураФинокоХерсон-МоделсЦейхгаузЧЕТРАЭ.В.М.ЭкипажЭлеконЭскадраЮный коллекционер

Марки моделей …AbarthACAcuraADLERAECAGUSTAWESTLANDALFA ROMEOALPHA TAURIALPINE ALVISAMCAMERICAN LaFranceAMPHICARArmstrongAROArrowsARTEGAASCARIASTON MARTINAUBURNAUDIAURUSAUSTINAustro DaimlerAUTO UNION AutobianchiAVIAAWZBACBARKASBATMOBILEBEDFORDBEIJINGBenelliBENETTONBENTLEYBERLIETBERNARDBESTURNBIANCHIBIZZARINIBLUEBIRDBMWBobcatBORGWARDBRABHAMBrawner-HawkBRISTOLBRMBUCCIALIBUFFALOBUGATTIBUICKBussingBWTCADILLACCAPAROCASECATERHAMChanganChangheCHAPARRALCHAUSSONCHECKERCHEETAHCHEVROLETCHRYSLERCISITALIACITROENCOBRACOMMERCooperCOPERSUCARCORDCORVETTE CORVIAR MONZACsepelDACIADaewooDAFDAIHATSUDAIMLERDALLARADATSUNDE DION BOUTONDe SotoDE TOMASODELAGEDELAHAYEDeLOREANDENNISDerwaysDESOTODEUTZ DevonDIAMONDDKWDODGEDongfengDONKERVOORTDUBONNETDUCATIDUESENBERGDYNAPACEAGLEEBROEDSELEMWENVISIONFACEL-VEGAFAWFENDTFERRARIFIATFORDFORDSONFOTONFRAMOFREIGHTLINERFSOFWDGINAFGMCGOGGOMOBILGOLIATHGORDONGRAHAMGREAT WALLGreyhoundGUMPERTHAMMHANOMAGHARLEY DAVIDSONHEALEYHENSCHELHindustan HINOHISPANO SUIZAHITACHIHOLDENHONDAHORCHHOTCHKISSHUDSONHUMBERHUMMERHYUNDAIIAMEIFAIKARUSIMPERIALINFINITIINGINNOCENTIINTERNATIONALINVICTAIRISBUSISOISOTTA FraschiniISUZUIVECOJAGUARJAWAJEEPJELCZJENSENKAISERKalmarKAWASAKIKENWORTHKIAKOENIGSEGG KOMATSUKRAMERKRUPPKTMLA SALLELAGONDALAMBORGHINILANCIALAND ROVERLANDINILanzLatilLaurin & KlementLaverdaLDSLEXUSLEYATLEYLANDLEYTONLIAZLIEBHERRLIGIERLINCOLNLISTERLLOYDLOCOMOBILELOLALORENZ & RANKLLORRAINE-DIETRICHLOTECLOTUSLUBLINLYKANMACKMAD MAXMAGIRUSMANMARCHMARMONMARUSSIA-VIRGINMASERATIMASSEY MATRAMAVERICKMAXIMMAYBACHMAZDAMAZZANTIMCAMcLARENMEGAMELKUSMERCEDES-BENZMERCERMERCURYMESSERSCHMITTMGBMIGMIKRUSMINARDIMINERVAMINIMIRAGEMITSUBISHIMONICAMORETTIMORGANMORRISMOTO GUZZIMULTICARMVMZNASH AMBASSADORNEOPLANNEW HOLLANDNISSANNIVA CHEVROLETNOBLENORMANSUNYSAOLDSMOBILE OLTCITOM LEONCINOOPELOPTIMASORECAOscaPACKARDPAGANIPanhardPANOZPANTHERPEGASOPESCAROLOPETERBILTPEUGEOTPHANOMEN PIERCE ArrowPLYMOUTHPOLONEZPONTIACPORSCHEPRAGAPRIMAPRINCE PUMARAMRAMBLERRED BULLRENAULTRoburROCARROLLS-ROYCEROSENBAUERROSENGARTROVERRUFSAABSACHSENRINGSALEENSALMSONSAMSUNGSANSANDEROSATURNSAUBERSaurerSAVASAVIEM SCAMMELSCANIASCIONScuderiaSEAGRAVESEATSETRASHADOWSHANGHAISHELBYSIMCASIMPLEXSIMSONSINPARSKODASMARTSOMUASoueastSPYKERSSANG YONGSSCSTANLEYSTARSTEYRSTUDEBAKERSTUTZSUBARUSUNBEAMSUZUKISYRENATALBOTTARPANTATATATRATEMPOTeslaTHOMASTolemanTOYOACETOYOPETTOYOTATRABANT TRIUMPHTUCKERTUKTVRTYRRELLUNICVan HoolVANWALLVAUXHALLVECTORVELOREXVENTURIVERITASVESPAVincentVOISINVOLKSWAGENVOLVOWANDERERWARSZAWAWARTBURGWESTERN STARWHITEWIESMANNWILLEMEWILLIAMSWillysYAMAHAYOSHIMURAYUGOZAGATOZASTAVAZUKZUNDAPPZunderZYTEKАМОБЕЛАЗВИСВНИИТЭ-ПТВолжский автомобильГорькийЕрАЗЗАЗЗИLЗИSЗИМЗИУИЖКАЗКамский грузовикКИМКРАЗКубаньКурганский автобусЛАЗЛенинградЛикинский автобусЛуаЗМинскийМоАЗМОСКВИЧМТБМТЗНАМИНАТИОДАЗПавловский автобусПЕТРОВИЧПУЗЫРЁВЪРАФРУССО-БАЛТСаранский самосвалСемАРСМЗСТАРТТАРТУУАЗУралЗИСУральский грузовикЧЕТРАЧМЗАПЯАЗЯТБ

Типы товаров . ..ДекалиЗапчасти, аксессуарыЭлементы диорамАвиацияВоенная техникаВодный транспортЖ/Д транспортАвтобусВнедорожник / КроссоверГрузовикКемперГужевая повозкаЛегковой автомобильМикроавтобус / ФургонМотоциклПикапПрицепыТракторы, комбайныТроллейбусФигурки

Масштаб …1:11:21:31:41:51:61:81:91:101:121:141:161:181:201:211:221:241:251:261:271:281:291:301:321:331:341:351:361:371:381:391:401:421:431:441:451:461:471:481:501:511:521:531:541:551:561:571:601:641:681:691:721:751:761:801:831:871:901:951:961:1001:1031:1081:1101:1121:1201:1211:1251:1261:1301:1421:1441:1451:1481:1501:1601:2001:2201:2251:2501:2851:2881:3001:3501:3901:4001:4261:4501:5001:5301:5351:5501:5701:6001:7001:7201:8001:10001:11001:12001:12501:15001:20001:25001:27001:3000

СброситьНайти

Е-8 (истребитель) | это… Что такое Е-8 (истребитель)?

Е-8 — советский экспериментальный истребитель-перехватчик. Е-8 должен был стать многоцелевым массовым фронтовым истребителем-перехватчиком, поэтому в нем использовались уже отработанные на МиГ-21 агрегаты, что должно было упростить серийный выпуск будущего МиГ-23. Е-8 предназначался для поражения целей в передней и задней полусферах днем и ночью в простых и сложных метеорологических условиях.

Содержание 1 История 2 Техническое описание самолета Е-8 3 Лётно-технические характеристики 4 См. также 5 Примечания 6 Литература 7 Ссылки

История

Первый экземпляр самолета был закончен в январе 1962 г. Приказом министра авиационной промышленности на первый опытный экземпляр назначили экипаж: ведущий летчик Г. Мосолов, дублер А. Федотов. Первый полет был выполнен 5 марта 1962 года^[1]. Пробные полеты показали, что двигатель Р-21Ф-300 еще не готов полностью к летным испытаниям. В нескольких десятках полетов произошло одиннадцать остановок двигателя, которым почти всегда предшествовал помпаж компрессора — явление для летчика и самолета неприятное и опасное, так как при этом начинались сильные боковые колебания самолета. Конструкторы ОКБ в процессе летных испытаний пытались улучшить слишком малые запасы газодинамической устойчивости компрессора, однако им не удалось добиться надежной работы. Компрессор так и остался очень чувствительным к изменению режимов на больших скоростях.

Ко времени завершения заводских испытаний Е-8 налетал 16 часов 22 минуты. Но 11 сентября 1962 г. при полете на разгон на высоте 15 км и скорости 2000 км/ч произошло разрушение диска шестой ступени компрессора двигателя. Часть диска, как фреза, мгновенно пропилила корпус двигателя и обшивку фюзеляжа с последующим разрушением обеих гидросистем и топливного бака, вызвав потерю управления и пожар. Ударив по правому крылу в зоне элерона, она вызвала его разрушение. Это, в свою очередь, привело к винтовому (в бочке) падению. В спиральном снижении самолет стал практически неуправляемым. Катапультировавшись на сверхзвуковой скорости из кабины быстро вращающегося самолета, летчик-испытатель Г. Мосолов получил тяжелые травмы.

К тому времени был построен и совершил 13 полетов под управлением летчика-испытателя А. Федотова второй экземпляр Е-8, но после аварии 11 сентября, несмотря на хорошие летно-тактические характеристики, обоих самолетах, полеты были прекращены.

Самолет можно было довести до необходимого уровня надежности, но к тому времени в ОКБ уже полным ходом шли работы по проектированию совершенно нового истребителя МиГ-23 с изменяемой стреловидностью крыла.

Самолет Е-8 фактически уже в начале 60-х годов мог стать истребителем маневренного воздушного боя, аналогично современным МиГ-29 и F-16.

Техническое описание самолета Е-8

В конструкции самолета крыло, шасси и хвостовое оперение не отличались от таких же элементов на МиГ-21ПФ. Передняя стойка шасси была несколько изменена. Под хвостовой частью фюзеляжа размещался большой гребень (фальшкиль). При выпущенном шасси гребень поворачивался на 90°, а после взлета он раскрывался, увеличивая путевую устойчивость. Через несколько лет именно эта конструкция была применена на самолете МиГ-23. Новинкой было то, что все топливные емкости в фюзеляже были уже не резиновыми (вкладными) баками, а представляли собой баки-конструкции, получившие распространение на всех без исключения последующих МиГах. Планировалась установка новейшего комплекса перехвата С-23.

Ко времени постройки первого экземпляра радиолокатора еще не было, поэтому вместо него были установлены весовые эквиваленты.

На Е-8 был установлен новый опытный двигатель Р21Ф-300 с повышенной тягой. По габаритным размерам и по весу он был несколько больше своего серийного предшественника Р11Ф2С-300, стоявшего на самолетах МиГ-21ПФ. Тяга его на форсаже возросла с 5740 до 7200 кгс. Степень форсирования нового двигателя была достаточно высока и составляла 55%. Р21Ф-300 проектировался и строился в моторостроительном ОКБ, возглавлявшемся в то время главным конструктором Н. Мецхваришвили. Многие авиаконструкторы возлагали на этот двухроторный двигатель большие надежды, которые в дальнейшем не оправдались.

Лётно-технические характеристики

Проекции Е-8

Приведены данные модификации Е-8/1.

Источник данных: Gunston B., Gordon Y., 1998.

Технические характеристики

• Экипаж: 1 пилот
• Длина: 16,24 м
  • без ПВД: 14,9 м
• Размах крыла: 7,154 м
• Высота:
• Площадь крыла: 23 м²
• База шасси: 3,35 м
• Масса пустого: 5105 кг
• Максимальная взлётная масса: 8200 кг
• Масса топлива во внутренних баках: 2655 кг
• Объём топливных баков: 3200 л
• Силовая установка: 1 × ТРДФ Р-21
  • Бесфорсажная тяга: 1 × 4700 кгс (46,1 кН)
  • Форсажная тяга: 1 × 7200 кгс (70,6 кН)

Лётные характеристики

• Максимальная скорость: 2230 км/ч (2,1М) на высоте
• Практический потолок: 20 300 м
• Время набора высоты: 18000 м за 5,9 мин
• Нагрузка на крыло: 356,5 кг/м²
• Тяговооружённость: 0,57 / 0,88 (без форсажа / на форсаже)
• Длина разбега: 835 м
• Длина пробега: 850 м

Вооружение

• Точки подвески: 2
• Управляемые ракеты: 2 × К-13

См.

также

• Е-8 (космический аппарат) — серия советских автоматических межпланетных станций (АМС) для исследования Луны.

Примечания

1. ↑ Gunston B., Gordon Y., 1998, p. 163

Литература

• Gunston B., Gordon Y. MiG Aircraft since 1937. — London, GB: Putnam, 1998. — P. 161-163. — 288 p. — ISBN 0-85177-884-4

Ссылки

• Информация о Е-8
• Е-8 на Уголке неба
• Военная авиация СССР и России

Е-8. Неизвестный «МиГ» [Гордость советского авиапрома]

Е-8

В 1958 году, параллельно с созданием самолета Е-7, началась разработка его модификации под РЛС «Базальт» с увеличенной дальностью обнаружения целей. Большой диаметр зеркала антенны, не позволял вписаться в обводы фюзеляжа с лобовым воздухозаборным устройством. Так появилась новая компоновка фронтового истребителя, получившего обозначение Е-8.

Главными внешними отличиями Е-8 от предшественников стали впервые примененные в Советском Союзе подфюзеляжный воздухозаборник и переднее плавающее горизонтальное оперение (ПГО). Смысл его заключался в том, что при дозвуковых скоростях полета оно отслеживало направление воздушного потока и не создавало подъемной силы, а при достижении самолетом скорости звука ПГО фиксировалось в нейтральном положении относительно продольной оси самолета. Это смещало аэродинамический фокус вперед, сохраняя требуемые запасы продольной устойчивости при полете на сверхзвуковых скоростях.

Эффективность такого оперения проверили на третьем экземпляре опытного МиГ-21Ф-13 (Е-6Т/3). Процесс фиксации происходил плавно и не усложнял пилотирование. Благодаря этому удалось расширить диапазон эксплуатационных перегрузок. Например, на высоте 15 км максимальная перегрузка возрастала до пяти единиц (на серийном МиГ-21 в аналогичных условиях только 2,5), что позволяло значительно улучшить маневренные свойства истребителя.

Крыло, основные опоры шасси и хвостовое оперение Е-8 заимствовали с МиГ-21ПФ, переднюю стойку шасси сделали заново.

Е-8/1 должен был прийти на смену МиГ-21

Топливная система имела пять фюзеляжных и четыре крыльевых баков. Предусматривалась подвеска под фюзеляжем 600-литрового топливного бака и установка нового катапультного кресла КМ-1.

Е-8 оснастили устройством сдува пограничного слоя с закрылков на посадке, однако до его использования дело не дошло.

В 1958 году предполагалось, что основным оружием Е-8 будут ракеты К-13М с радиолокационным наведением. Увеличение же лобового сопротивления и веса самолета (в том числе и за счет большего запаса топлива) предполагалось компенсировать установкой более мощного двигателя Р21-300. Однако РЛС «Базальт» так и не появилась, и машину пришлось приспосабливать под «Сапфир».

Спустя два года Комиссия Совета Министров СССР по военно-промышленным вопросам от 30 мая поручила ОКБ-155 разработать истребитель на базе МиГ-21ПФ с использованием системы вооружения С-23. В серийном производстве он должен был заменить уже хорошо освоенный МиГ-21ПФ.

Второй экземпляр Е-8/2

В ходе проектирования самолету присвоили обозначение МиГ-23. В его арсенал предполагалось включить ракеты К-23, НАР в двух блоках (в перегрузку) или две пушки АО-9 (ГШ-23) в гондолах ГП-9, новый прицел АСП-ПФ и инфракрасный пеленгатор «Спектр».

На первом этапе создания машины планировалась установка РЛС «Сапфир-1» с импульсным излучением, а на втором – «Сапфир-2» с квазинепрерывным излучением

В окончательном виде на самолете запланировали размещение радиолокатора «Сапфир-23» и двигателя Р-21Ф-300 со всережимным двухстворчатым соплом. Подфюзеляжный плоский воздухозаборник снабдили регулируемым вертикальным клином. Для повышения запаса путевой устойчивости ввели складывающийся подфюзеляжный гребень, по типу более позднего самолета МиГ-23 с изменяемой геометрией крыла и ограничились одним подфюзеляжным тормозным щитком. Под фюзеляжем предусмотрели размещение подвесного топливного бака емкостью 600 литров.

По расчетам конструкторов Е-8 мог поражать цели в передней и задней полусферах днем и ночью в простых и сложных метеорологических условиях.

В 1961 году из-за задержки с созданием ракет К-23 и РЛС «Сапфир» на самолет Е-8 запланировали установку РЛС ЦД-30ТП, ракет К-13 и инфракрасного пеленгатора «Самоцвет».

Первый экземпляр Е-8/1 построили в январе 1962 года и 10 мая приказом ГКАТ назначили ведущими летчиками-испытателями Г. Мосолова и А. Федотова, инженера В. Микояна и авиамеханика В. Кочкина. Поскольку самолет предназначался для определения летно-технических характеристик, оценки устойчивости, управляемости, отработки совершенно новой силовой установки и оборудования, то вооружением он не оснащался. Вместо радиолокатора в носовой части на опытной машине установили его габаритно-весовой макет и блоки контрольно-записывающей аппаратуры.

Первый полет Г. Мосолов выполнил 13 июля (17 апреля) 1962 года с еще «сырым» двигателем. Испытания первого летного экземпляра Е-8/1 шли трудно. 11 раз в воздухе останавливался двигатель, причем этому почти всегда предшествовали помпажные явления.

Регулирование воздухозаборника Мосолов осуществлял вручную, при помощи тумблера устанавливая необходимое положение клина.

Специалисты ОКБ, возглавляемого Н. Мецхваришвили, в ходе летных испытаний пытались всячески увеличить запасы газодинамической устойчивости компрессора, но безуспешно. Дело кончилось тем, что в 25-м полете 11 сентября при разгоне на скорости, соответствующей числу М=1,7, на высоте 15 км разрушился диск шестой ступени компрессора двигателя. Его фрагменты пробили фюзеляж, разрушив обе гидросистемы, один из топливных баков и консоль крыла с тягами элерона.

Катапультировавшись на сверхзвуковой скорости из неуправляемого самолета, Мосолов получил тяжелые травмы. К тому времени самолет налетал 16 часов 22 минуты. Испытания Е-8 стали последними в летной биографии Героя Советского Союза, Заслуженного летчика-испытателя СССР Георгия Константиновича Мосолова, автора трех абсолютных мировых рекордов скорости и высоты.

Второй экземпляр самолета Е-8/2 построили в мае 1962 года, и 29 июня летчик-испытатель А.В. Федотов опробовал его в воздухе. До аварии Мосолова на нем выполнили 13 полетов.

Несмотря на хорошие летно-тактические характеристики, полученные на обоих самолетах, работу над Е-8 прекратили. К тому времени в ОКБ уже полным ходом шли работы по проектированию нового истребителя под тем же обозначением МиГ-23 (изделие «23–01») с подъемными двигателями.
