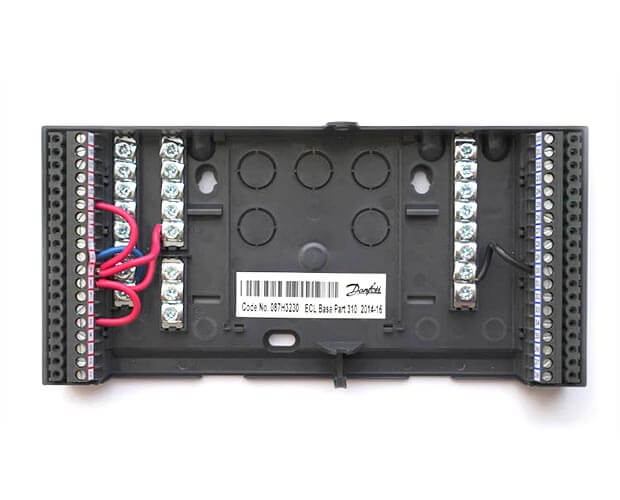

Обогреватель DANFOSS ECL Comfort 210, приложение A266

Инструкция

ECL Comfort 210, приложение A266

1.0 Содержание

1.0 Содержание …………………………………………….. 1

1.1

Важная информация по безопасности и
эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

2.0 Установка ………………………………………………… 4

2.1

Перед началом работы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

2.2

Определение типа системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.3

Установка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

2.4

Размещение температурных датчиков . . . . . . . . . . . . . . . . . . . . . . 13

2. 5

Электрические соединения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

2.6

Вставка ключа программирования ECL . . . . . . . . . . . . . . . . . . . . . 27

2.7

Список проверочных операций . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

2.8

Навигация, ключ программирования ECL А266 . . . . . . . . . . . 33

3.0 Ежедневное использование ……………………… 43

3.1

Переход по меню . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

3.2

Чтение дисплея регулятора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

3.3

Что означают символы? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

3.4

Контроль температур и компонентов системы . . . . . . . . . . . 49

3.5

Обзор влияния . . . . . . . . . . . . . . . . . . . . . . . . .

 . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

3.6

Ручное управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

3.7

Расписание. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

4.0 Обзор настроек ………………………………………. 53

5.0 Параметры, контур 1 ……………………………….. 56

5.1

Температура подачи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

5.2

Ограничение комнатной . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

5.3

Ограничение обратного . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

5.4

Ограничение расхода теплоносителя /

энергии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . . . . . . 63

5.5

Оптимизация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

5.6

Параметры управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

5.7

Описание и область применения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

5.8

Авария . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

6.0 Параметры, контур 2 ……………………………….. 82

6.1

Температура подачи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

6.2

Ограничение обратного . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

6.3

Ограничение расхода теплоносителя /
энергии . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

6.4

Параметры управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

6.5

Описание и область применения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

6.6

Авария . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

6.7

Антибактериальная функция . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

7.0 Общие настройки регулятора………………….. 100

7.1

Описание «Общих настроек регулятора» . . . . . . . . . . . . . . . . . 100

7.2

Время и дата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101

7.3

Праздничный день . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 102

7. 4

Обзор входа . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

7.5

Журнал. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105

7.6

Управление выходом . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

7.7

Система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

8.0 Дополнительно …………………………………….. 110

8.1

Часто задаваемые вопросы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

8.2

Терминология . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Danfoss District Energy

VI.KT.X1.50

DEN-SMT/DK

1

Страница:
(1 из 116)

навигация

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

62

63

64

65

66

67

68

69

70

71

72

73

74

75

76

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

93

94

95

96

97

98

99

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

Оглавление инструкции

  • 1. 0 Содержание
    • 1.1 Важная информация по безопасности и эксплуатации
  • 2.0 Установка
    • 2.1 Перед началом работы
    • 2.2 Определение типа системы
    • 2.3 Установка
    • 2.4 Размещение температурных датчиков
    • 2.5 Электрические соединения
    • 2.6 Вставка ключа программирования ECL
    • 2.7 Список проверочных операций
    • 2.8 Навигация, ключ программирования ECL А266
  • 3.0 Ежедневное использование
    • 3.1 Переход по меню
    • 3.2 Чтение дисплея регулятора
    • 3.3 Что означают символы?
    • 3.4 Контроль температур и компонентов системы
    • 3.5 Обзор влияния
    • 3.6 Ручное управление
    • 3.7 Расписание
  • 4.0 Обзор настроек
  • 5.0 Параметры, контур 1
    • 5.1 Температура подачи
    • 5.2 Ограничение комнатной
    • 5.3 Ограничение обратного
    • 5.4 Ограничение расхода теплоносителя / энергии
    • 5.5 Оптимизация
    • 5.6 Параметры управления
    • 5. 7 Описание и область применения
    • 5.8 Авария
  • 6.0 Параметры, контур 2
    • 6.1 Температура подачи
    • 6.2 Ограничение обратного
    • 6.3 Ограничение расхода теплоносителя / энергии
    • 6.4 Параметры управления
    • 6.5 Описание и область применения
    • 6.6 Авария
    • 6.7 Антибактериальная функция
  • 7.0 Общие настройки регулятора
    • 7.1 Описание «Общих настроек регулятора»
    • 7.2 Время и дата
    • 7.3 Праздничный день
    • 7.4 Обзор входа
    • 7.5 Журнал
    • 7.6 Управление выходом
    • 7.7 Система
  • 8.0 Дополнительно
    • 8.1 Часто задаваемые вопросы
    • 8.2 Терминология

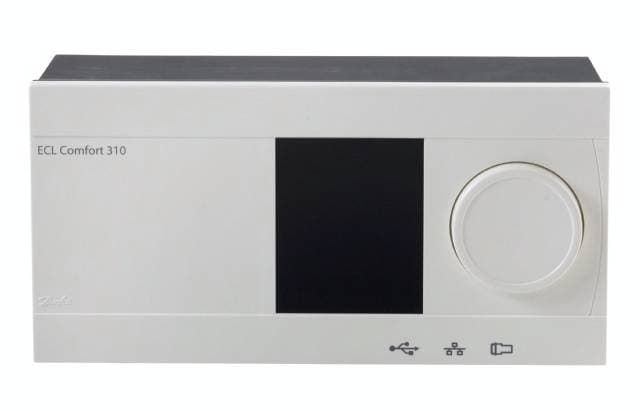

ECL Comfort 210, 310, руководство пользователя

MAKING MODERN LIVING POSSIBLE

ECL Comfort 210 / 310

· Руководство пользователя

Danfoss District Energy

Примечания по технике безопасности

Установка, запуск и поддержание устройства должны производиться официальными квалифицированными работниками.

Наш бизнес – это доверие

Благодарим вас за приобретение изделия компании Данфосс.

Содержание



1.0

Обозначения ……………………………………………………………………………………………………………………………

4

2.0

Переход по меню…………………………………………………………………………………………………………………….

5

3.0

Выбор избранного вида…………………………………………………………………………………………………………

6

4.0

Установка температур…………………………………………………………………………………………… ………………

7

5.0

Установка персонального графика…………………………………………………………………………………….

8

6.0

Программа праздничных дней…………………………………………………………………………………………….

9

7.0

Часто задаваемые вопросы……………………………………………………………………………………………….

10

1.0 Обозначения

ECL Comfort 210 / 310

Температура: Темп. окр. среды

Темп. окр. среды

Температура горячей воды.

Индикатор положения

Режим:

Режим работы по графику











Комфортный режим











Режим энергосбережения











Режим защиты от замораживания











Ручной режим























Контур:











Отопление





















ГВС (горячее водоснабжение)





















Общие настройки регулятора

































Управляемый элемент:











Насос включен











Насос выключен











Привод открывается











Привод закрывается























Тревога























Переключатель экранов























Макс. и мин. значения























Датчик не подсоединен /











не используется























Короткое замыкание соединения











датчика













7-23

Закрепленный комфортный день

(праздничный день)

Активное воздействие

ECA 30 / 31

Устройство удаленного управления ECA

Относительная влажность в помещении

Выходной

Праздничный день

Отдых (расширенный комфортный период)

Пониженная мощность (расширенный экономный период)

4

DEN-SMT/DK

VI. KT.Y1.50

Danfoss District Energy

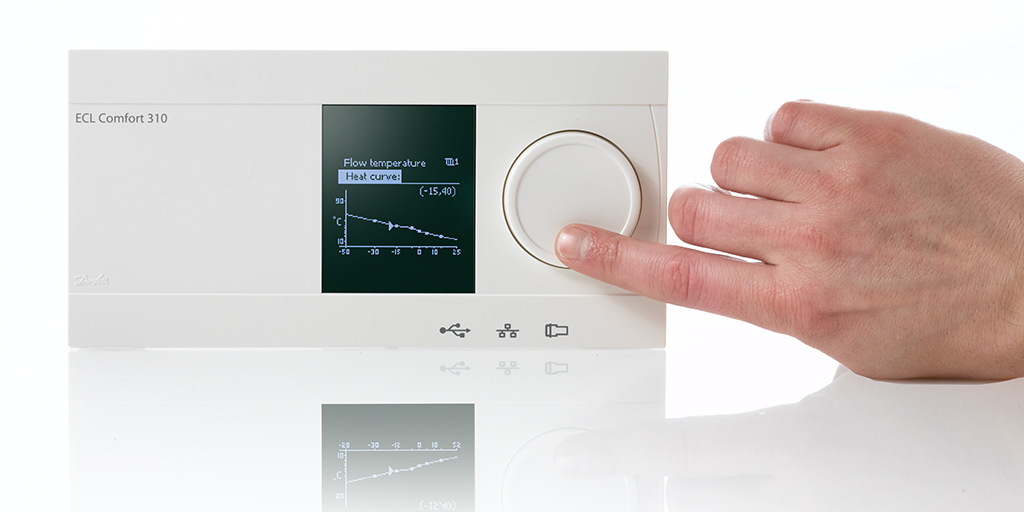

2.0 Переход по меню

Для перехода к необходимому виду регулятора используется диск, вращаемый вправо или влево ().

Индикатор положения на экране () постоянно показывает текущее положение.

Для подтверждения выбора необходимо нажать на диск ().

В следующем примере показано двухконтурное приложение: Один контур отопления () и один контур горячего водоснабжения (ГВС) (). Данные примеры могут отличаться от вашего случая.

Контур отопления



Контур ГВС

(







)

(





)





























































Общие настройки регулятора, такие как «Время и дата», «Праздничные дни» и др. , размещены в меню «Общие настройки регулятора» ().

Как задать общие настройки регулятора:

Действие: Цель:

Примеры:

Выберите «МЕНЮ»



(в любом контуре)



Подтвердить

Выберите переключение контуров в правом верхнем углу экрана.

Подтвердить

Выберите общие настройки регулятора

Подтвердить

Danfoss District Energy

VI.KT.Y1.50

DEN-SMT/DK

5

3.0 Выбор избранного вида

Избранным видом является тот, который пользователь выбрал как вид по умолчанию. Избранный вид отображает информацию по температурам или агрегатам, за которыми пользователь желает вести наблюдение.

Если диск не вращался в течение 20 минут, регулятор автоматически переходит на вид, выбранный по умолчанию.

Контур отопления

В зависимости от выбранного вида, на статусном экране контура отопления может отображаться следующая информация:

•текущаявнешняятемпература(-0,5)

•режимработырегулятора()

•текущаятемпературапомещения(24,5)

•требуемаятемпературапомещения

(20,7 °C)

•изменениевнешнейтемпературы()

•мин.имакс.внешниетемпературыза

время после полуночи ()

•дата(23.02.2010)

•время(7:43)

•графиккомфортатекущегодня

(0 – 12 – 24)

•состояние регулирующих элементов (M2, P2)

•текущая температура подающего теплоносителя (49 °С), (требуемая температура теплоносителя (31))

•температура обратного теплоносителя (24 °С) (температура ограничения (50))

Контур ГВС

В зависимости от выбранного вида, на статусном экране контура ГВС может отображаться следующая информация:

•текущаятемператураГВС(50,3)

•режимработырегулятора()

•требуемаятемператураГВС(50°C)

•графикикомфортнойтемпературыдля

текущего дня

•состояние регулирующих органов (M1, P1)

•текущая температура ГВС (50 °С), (требуемая температура ГВС (50))

•температура возвращаемого теплоносителя (- – °С) (предельная температура (30))

Переход между видами осуществляется посредством вращения диска, пока не будет достигнут переключатель видов ( ) в нижней правой части экрана. Поверните диск и нажмите на него для выбора избранного вида.

Статусный экран 1:



Статусный экран 2:













Переключатель

экранов

Статусный экран 3:



Статусный экран 4:













Статусный экран 1:



Статусный экран 2:













6

DEN-SMT/DK

VI. KT.Y1.50

Danfoss District Energy

4.0 Установка температур

В зависимости от выбранного контура и режима работы, можно ввести все настройки по дням прямо на экранах состояния.

Установка требуемой температуры воздуха в помещении

Задать требуемую комнатную температуру

Режим: Комфорт

можно прямо на статусном экране системы



отопления.



Факти-





ческая

Действие: Цель:

Примеры:

темп.

Требуемая температура

20,5

окр. среды

воздуха в помещении





Факти-

Подтвердить





ческая





Установите требуемую темпе-

21,0

темп. в

помеще-

ратуру воздуха в помещении



нии





Подтвердить

Требуемая темп. в помещении

Для изменения температуры в помещении в режиме экономии, выберите переключатель режимов и установите режим экономии.

Установка температуры ГВС

Задание требуемой температуры ГВС производится на статусном экране контура ГВС.

Действие: Цель: Примеры:

Требуемая температура

50

ГВС



Подтвердить



Установите необходимую

55

температуру ГВС



Подтвердить



Кроме информации о требуемой и фактической температуре ГВС, на данном экране отображается текущий график.

Установка требуемой комнатной температуры ECA 30 / ECA 31

Требуемая комнатная температура устанавливается так же, как в контроллере. Однако, на дисплее отображаются другие символы(см. таблицу символов).

Необходимо обязательно установить требуемую комнатную температуру, даже если датчик температуры помещения или устройство удаленного управления не подсоединен.

Режим: По графику

Фактическая темп.

ГВС

Требуемая температура ГВС

Используя ECA 30 / ECA 31вы можете установить требуемую комнатную температуру в контроллереs:

Danfoss District Energy

VI.KT.Y1.50

DEN-SMT/DK

7

5.0 Установка персонального графика

График состоит из 7-дневной недели:

M = Понедельник, T = Вторник, W = Среда, T = Четверг, F = Пятница, S = Суббота,

S = Воскресенье.

График показывает время начала и окончания комфортного периода (контур отопления и контур ГВС) для каждого дня недели.

Как изменить график:

Действие: Цель:

Примеры:

Выберите пункт «МЕНЮ» на



любом статусном виде



Подтвердить



Подтвердите выбор пункта



«График»



Выбор дня для изменения



Подтвердить*

T

Перейти к Начало1



Подтвердить



Установите время



Подтвердить



Переход к Окончание1,



Начало2 и т. д.



Возврат в «МЕНЮ»



Подтвердить



В меню «Сохранение»



выберите «Да» или «Нет»



Подтвердить



*Можно отметить сразу несколько дней.



Введенные значения времени начала и окончания будут действовать для всех

отмеченных дней (в данном примере, это четверг и суббота).

Максимально на один день позволяется задать до 3 комфортных периодов. Для удаления комфортного периода следует установить одинаковое значение времени начала и окончания.

Каждый контур обладает отдельным графиком. Для выбора другого контра, перейдите на начальный экран, и, поворачивая диск, выберите необходимый контур.

8

DEN-SMT/DK

VI. KT.Y1.50

Danfoss District Energy

6.0 Программа праздничных дней

Вы можете задать общую программу теплоснабжения для праздничных дней, а так же программу для каждого контура в отдельности.

Каждая программа праздничных дней содержит один или несколько графиков. Для указания периода вводятся начальная и конечная даты. Период начинается в 00:00 начальной даты и заканчивается в 24:00 конечной даты.

Программа праздничных дней, заданная в меню «Общие настройки регулятора», действует для всех контуров. Также программа праздничных дней может быть установлена отдельно для каждого отопительного и ГВС-контуров.

Как установить программу праздничных дней:

Действие: Цель:

Примеры:

Выберите «МЕНЮ»

Подтвердить

Выберите переключение контуров в правом верхнем углу экрана.

Подтвердить

Выберите контур или «Общие настройки регулятора»

Подтвердить

Выберите «Праздничные дни»

Подтвердить

Выберите график

Подтвердить

Подтвердите выбор переключателя режимов

Выберите режим:

•Комфорт

•Комфорт7-23

7-23



•Экономия

•Защитаотзамораживания

Подтвердить

Введите сначала время начала, а затем время окончания

Подтвердить

Выберите «МЕНЮ»

Подтвердить

В меню «Сохранение» выберите «Да» или «Нет». При необходимости выберите следующий график

Danfoss District Energy

VI.KT.Y1.50

DEN-SMT/DK

9

7.0 Часто задаваемые вопросы

Время, показанное на дисплее, отстает на один час?

См. раздел «Время и дата».

Время, показанное на дисплее, некорректно?

Внутренние часы контроллера могли быть обнулены из за отсутствия электропитания более 72 часов.

Для установки времени перейдите в меню «Общие настройки регулятора» и выберите «Время и дата».

Утерян ключ доступа к ECL?

Чтобы увидеть тип системы отопления

иверсию программного обеспечения регулятора, отключите и вновь включите питание, либо перейдите в пункт меню «Общие настройки регулятора» >«Функции ключа» > «Приложение». На экране будет отображена информация

о типе системы (например, TYPE A266.1)

исхема системы.

Новый ключ может быть заказан у представителя фирмы Danfoss (например, ключ доступа ECL A266).

Вставьте новый ключ доступа ECL и, при необходимости, скопируйте личные настройки регулятора на новый ключ ECL.

Температура воздуха в помещении слишком низкая?

Убедитесь в том, что радиаторный термостат не ограничивает температуру воздуха в помещении.

Если путем изменения настроек радиаторного термостата не удается достигнуть требуемой температуры воздуха, то это означает, что температура теплоносителя слишком низка. Увеличьте требуемую температуру воздуха в помещении (на экране установки комнатной температуры). Если это не помогает, то следует изменить «график отопления» («балансную температуру»).

Температура воздуха в помещении слишком высокая в периоды экономии мощности?

Проверьте, чтобы ограничение температуры теплоносителя («Мин. темп.») не было слишком высоким.

Как добавить дополнительный комфортный период?

Вы можете установить дополнительный комфортный период, добавляя в меню «Период» новые отметки времени:

«Начало» и «Завершение».

Как удалить комфортный период?

Для удаления комфортного периода следует установить одинаковое значение отметок времени «Начало» и «Завершение».

Как восстановить персональные или заводские установки?

См. руководство по установке. Более подробная документация к моделям ECL Comfort 210 и 310, модулям и дополнительным принадлежностям доступна по адресу:

http://den.danfoss.com/.

Почему невозможно изменить настройки?

Отсутствует ключ доступа к ECL.

Каким образом реагировать на предупреждения )?

Предупреждения указывают на неудовлетворительную работу системы. См. руководство по установке. Более подробная документация к моделям ECL Comfort 210 и 310, модулям и дополнительным принадлежностям доступна по адресу: http://den.danfoss.com/.

10 DEN-SMT/DK

VI.KT.Y1.50

Danfoss District Energy

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

  • #

    12. 11.2019191.49 Кб0Dokumenty_dlya_otcheta_o_preddiplomnoy_praktikе…doc

  • #

    11.09.2019207.67 Кб3Dosrochnoe_EGE_po_obshestvoznaniyu.docx

  • #

    03.09.2019129.02 Кб0dost.doc

  • #

    24.11.2019439.84 Кб0Dr Jekyll and Mr Hyde.rtf

  • #

    29.04.201998.73 Кб0Drevny_Rim Сибилёв.docx

  • #

    08.06.20154.91 Mб125ECL Comfort 210, 310, руководство пользователя.pdf

  • #

    27.09.2019877.06 Кб7Ekologicheskoe_pravo_Voprosy_k_ekzamenu (4).doc

  • #

    14.11.2018637.44 Кб1ekonomika course project.doc

  • #

    22.08.2019246.27 Кб1Ekonomika_predpriatia.doc

  • #

    28.03.20161.94 Mб132Ekzamenatsionnye_voprosy_otvety.docx

  • #

    19. 09.2019104.96 Кб3Ekzamen_Po_A_v (1).doc

DANFOSS ECL COMFORT 210 РУКОВОДСТВО ПО УСТАНОВКЕ Скачать PDF

  • страница из 209

  • Содержание
  • Оглавление
  • Закладки

Реклама

Содержание

  • Table of Contents

  • Important Safety and Product Information

  • Before You Start

  • Installation

  • Identifying the System Type

  • Mounting

  • Placing the Temperature Sensors

  • Электрические соединения

  • Вставка ключа приложения ECL

  • Контрольный список

  • Навигация, ключ приложения ECL A214 / A314

  • How to Navigate

  • Daily Use

  • Understanding the Controller Display

  • A General Overview: What Do the Symbols

  • Components

  • Influence Overview

  • Manual Управление

  • Расписание

  • Обзор настроек

  • Знакомство с настройками

  • Настройки

  • Температура потока / температура на входе

  • Duct T Limit / Room Limit

  • Обратный лимит

  • Ограничение T Safety

  • Компенсация 1

    • 9

  • 19

  • 19

    19

    19

  • 9002

  • Вентилятор / Акк. Управление (управление вентилятором/аксессуарами)

  • Приложение

  • Введение в «Общие настройки контроллера»

  • Настройки общего контроллера

  • Time & Date

  • Holiday

  • Входной обзор

  • . 31 Процедуры настройки

  • Разное

  • Несколько контроллеров в одной системе

  • Часто задаваемые вопросы

  • Определения

  • Тип (ID 6001), обзор

  • Обзор идентификатора параметра

Руководство по установке

ECL Comfort 210 / 310, приложение A214 / A314

1. 0 Содержание …………………. ……………… 1

1.1

Важная информация о безопасности и продукции. . . . . . . . . . . . . . . . . . . . . 2

2.0 Установка ………………………………………………. ………. 5

2.1

Прежде чем начать. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2

Определение типа системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

2.3

Крепление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

2.4

Размещение датчиков температуры. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

2,5

Электрические соединения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

2.6

Вставка ключа приложения ECL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

2.7

Контрольный список . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

2.8

Навигация, ключ приложения ECL A214 / A314 . . . . . . . . . . . . . . . . 86

3.0 Ежедневное использование …………………………………. ……….. 104

3.1

Как ориентироваться . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104

3.2

Понимание дисплея контроллера. . . . . . . . . . . . . . . . . . . . . . . . 105

3.3

Общий обзор: Что означают символы

значит?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 107

3.4

Контроль температуры и компонентов системы

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

3.5

Обзор влияния . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

3,6

Ручное управление . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110

3.7

Расписание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

4.0 Обзор настроек ………………………………… 113

5.0 Настройки………………………………………………. ………. 116

5.1

Знакомство с настройками . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

5.2

Температура подачи/температура на входе. . . . . . . . . . . . . . . . . . . . . . . 117

5.3

Ограничение Т воздуховода / Ограничение помещения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

5.4

Лимит возврата . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

5,5

Предел T безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

5.6

Компенсация 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125

5,7

Компенсация 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

5.8

Параметры управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

5,9

Вентилятор / согл. управление (управление вентилятором/аксессуарами) . . . . . . . . . . . . . . . . . . 141

5.10 Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150

5.11 Тревога . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164

Danfoss District Energy

6.0 Общие настройки контроллера………………… 171

6.1

Введение в «Общие настройки контроллера». . . . . . . . . . . . . . 171

6.2

Время и дата. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 172

6.3

Праздник. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 173

6.4

Обзор ввода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175

6,5

Лог. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176

6.6

Блокировка выхода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177

6.7

Функции клавиш . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 178

6,8

Система . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179

7.0 Разное ………………………………………. … 186

7.1

Процедуры настройки ECA 30/31 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 186

7.2

Несколько контроллеров в одной системе. . . . . . . . . . . . . . . . . . . . . . 194

7.3

Часто задаваемые вопросы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197

7.4

Определения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199

7,5

Тип (ID 6001), обзор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202

7.6

Обзор ID параметра. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 203

ВИ.ГУ.А2.02

ДЭН-СМТ/ДК

1

Предыдущая страница

Следующая страница

Содержание

Краткое содержание Danfoss ECL Comfort 210
Это руководство также подходит для:

Ecl comfort 310

дешево Danfoss ECL Comfort 210 087х4020 NEW, 359,23 €

Тип: ECL Comfort 210 NEW
Артикул: 087х4020
Аксессуары: Инструкция по эксплуатации и установке

Хотите получить 20 Евро за неисправный товар?
Отправьте нам дефектный товар того же типа, и мы вернем его вам,
после того, как мы получим товар и по истечении права на отказ, переведите 20 евро на свой банковский счет.
1. распечатайте документы на возврат (нажмите здесь), заполните их и приложите к возврату.
2. Составьте бланк возврата (нажмите здесь), распечатайте его, приклейте к посылке DPD и бесплатно сдайте на ближайшем отделении DPD.

Вес изделия: 0,50 кг

Напишите первый отзыв об этом товаре и помогите другим принять решение о покупке!

Отзывов пока нет.

Контактные данные

Фамилия

Электронная почта

Вопрос о товаре

Ваш вопрос

Я прочитал политику конфиденциальности и согласен с ее действительностью. ()

Защита от спама активна

Контактные данные

Электронная почта

Я прочитал политику конфиденциальности и согласен с ее действительностью.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта
