Danfoss ECL 310 (087h4040) Электронный регулятор температуры

Описание товара

Danfoss ECL 310 (087h4040) Электронный регулятор температуры

За счет применения электронных ключей программирования ручные настройки сведены к минимуму.
ECL Comfort 310 имеет улучшенную функцию погодной компенсации регулируемой температуры. Обеспечивает поддержание комфортных параметров при оптимальном потреблении энергии.
Регулятор ограничивает температуру теплоносителя на возврате к источнику теплоснабжения, и его расход, в зависимости от температуры наружного воздуха. Благодаря этому также происходит экономия электроэнергии. Отличительной особенностью регулятора ECL Comfort 310 является оснащение встроенными портами Ethernet и Modbus для коммуникации и диспетчеризации, а также встроенным интерфейсом M-bus для подключения расходомеров и тепловычислителей. Помимо этого, предусмотрены функции управления сдвоенными циркуляционными насосами, системой подпитки, ведения архива и сигнализации об аварии.

Контроллеры Danfoss ECL Comfort 310

имеют монохромный дисплей, отображающий текстовую и графическую информацию. Оснащены многофункциональной поворотной кнопкой управления.

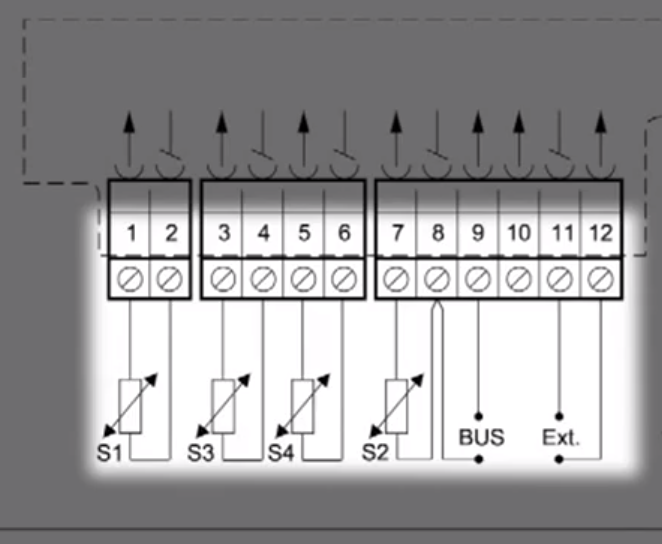

К регулятору могут подключаться температурные датчики Pt 1000 (до 6 шт.). Предусмотрено 4 конфигурируемых цифровых входа для температурных датчиков Pt 1000, датчиков давления (0-10 В или 4-20 мА) или цифровых датчиков.
Прибор имеет тиристорные выходы для трехпозиционного управления электроприводами двух регулирующих клапанов и релейные выходы для включения/выключения насосов и подключения устройства аварийной сигнализации.
Регулятор ECL Comfort 310 связан с модулем дистанционного управления ECA 30 и другими регуляторами ECL Comfort 210/310 (при создании сети) через внутреннюю коммуникационную шину ECL 485. Порт Ethernet обеспечивает передачу данных и управление регулятором с помощью протокола Modbus/TCP.
В зависимости от цели применения для дополнительных входных и выходных сигналов должен использоваться встраиваемый модуль ввода-вывода ECA 32. Модуль устанавливается в клеммную панель регулятора.

Регулятор ECL Comfort 310 предусматривает настенный монтаж или крепление на DIN-рейку.
Электронные ключи программирования позволяют конфигурировать регулятор ECL Comfort 310 для управления различными технологическими схемами. Ключ заказывается под конкретное приложение. Память ключа содержит алгоритм управления приложением, заводские или заданные пользователем параметры, графическую информацию.
Некоторые ключи программирования для ECL Comfort 210 также могут применяться для конфигурирования регулятора ECL Comfort 310.

Гарантия


 Изготовитель/поставщик гарантирует соответствие регуляторов температуры электронных типов  ECL Comfort 210  и  ECL Comfort 310  техническим требованиям при соблюдении потребителем условий транспортировки ,  хранения и эксплуатации . Гарантийный срок эксплуатации и хранения регуляторов температуры электронных типов  ECL Comfort 210  и  ECL Comfort 310 – 12  месяцев с даты продажи или  18  месяцев с даты производства .

Срок службы регуляторов температуры электронных типов  ECL Comfort 210  и  ECL Comfort 310 при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ –10  лет с начала эксплуатации.

Электронный регулятор ECL Comfort 310

ECL Comfort 310 – это электронные регуляторы для погодозависимого регулирования температуры в системах централизованного теплоихолодоснабжения, а также для регулированияпостоянной температуры воды в системах горячего водоснабжения. Одновременно могутуправляться до 4 контуров.

Каждый регулятор ECL Comfort 310 должен быть сконфигурирован для работы в выбран ном приложении (программе работы) при по мощи специального ECL Ключа.

Регуляторы ECL Comfort 310 обеспечивают поддержание комфортной температуры в сис темах при оптимальном уровне потребления энергии, а также легкость эксплуатации и вы бор необходимой программы работы, путем только установки ECL Ключа (Plug-and-Play).

Снижение энергопотребления при применении ECL Comfort 310 возможно благодаря функциям погодной компенсации с регулированием температуры по графику, а также ограничению температуры возвращаемого теплоносителя, его расхода и тепловой мощности системы. Кроме того, данные электронные регуляторы обладают функциями регистрации данных и сигнализации.

ECL Comfort 310 легко управляется при по мощи специальной поворотной кнопки или с помощью блока дистанционного управления (БДУ) ECA30/31. Настройки регулятора и его меню отображаются на большом графическом дисплее, на том языке, который выбирает пользователь.

ECL Comfort 310 выдает трехпозиционный импульсный выходной сигнал для управления электроприводами регулирующих клапанов, имеет релейные выходы для управления работой циркуляционного насоса/переключающего (зонального) клапана, а также реле аварийного сигнала. К регулятору могут быть присоединены 6 температурных датчиков типа Pt1000. Кроме того, регулятор имеет 4 конфигурируемых входа, которые могут быть настроены для присоединения температурных датчиков Pt1000, под аналоговые (0-10 В) или цифровые входные сигналы.

В зависимости от выбранной программы работы регулятора, для увеличения количества входных и выходных сигналов, может быть использован дополнительный внутренний модуль входов/выходов (ECA 32).

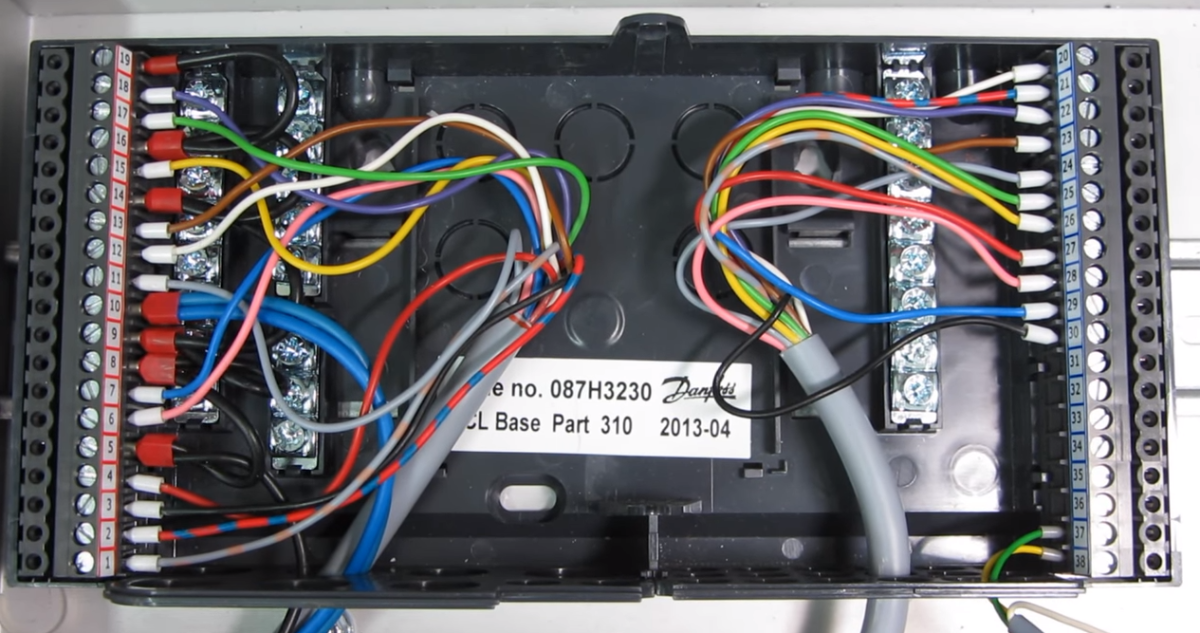

Базовая часть (клеммная панель) регулятора предназначена для его монтажа на стену и на DIN-рейку.

Как альтернативный вариант пользователю также предлагается ECL Comfort 310B – это модификация электронного регулятора, без дисплея и поворотной кнопки (т.н. «слепой» регулятор), который может быть использован для монтажа внутри шкафа правления, а управляться при помощи БДУ ECA 30/31, смонтированного на лицевой панели шкафа.

ECL Comfort 310 может обмениваться информацией с БДУ и с другими регуляторами ECL Comfort 210/310 по внутренней шине связи ECL485. Регулятор оснащен разъемом для подключения к сети Ethernet. Более того, регулятор ECL Comfort 310 может быть подключен по протоколу Modbus к SCADA-системам, а по протоколу M-bus к регулятору могут быть присоединены тепловые счетчики.



Электронные регуляторы Danfoss • КИП-КАТАЛОГ

Содержание статьи

Электронные регуляторы Danfoss ECL Comfort

Электронные регуляторы Danfoss нового поколения, к которым относятся контроллеры Danfoss ECL Comfort 210 и 310 обеспечивают комфорт и удобство систем отопления, охлаждения и горячего водоснабжения.

Модельный ряд ECL Comfort состоит из контроллеров ECL Comfort 110, 210 и 310 – каждый выполнен в элегантном классическом скандинавском дизайне.

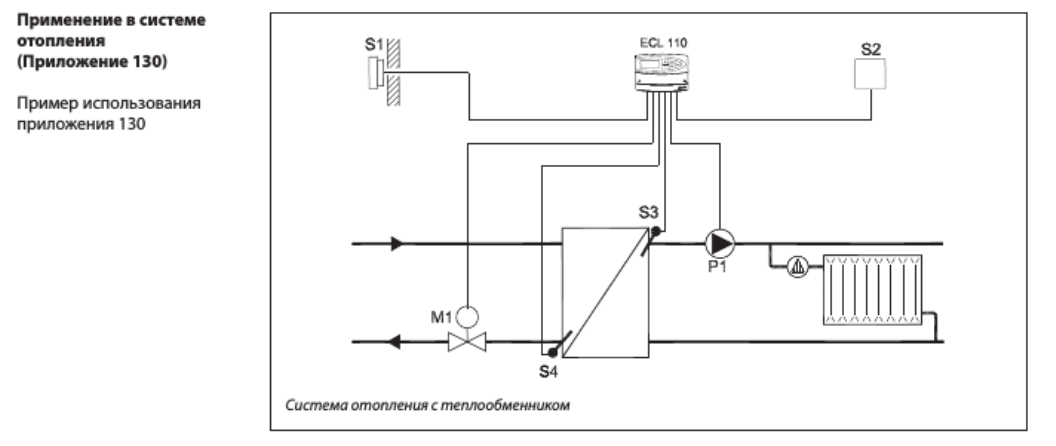

ECL Comfort 110 — отличный выбор для стандартных систем отопления, когда установщик или пользователь предпочитают традиционный подход к отоплению.

ECL Comfort 210 подходит пользователям, предпочитающим работать с расширенным количеством опций. Он предлагает множество функциональных возможностей и может использоваться в промышленных установках. Два контура управления, функция оптимизации, 3-х позиционные приводы, связь через Modbus для SCADA систем и т. д.

ECL Comfort 310

— усовершенствованный контроллер с большим количеством функций, таких как: четыре контура управления, функция оптимизации, 3-х позиционные приводы, связь через Modbus/M-bus/Ethernet и т.д.

Модельный ряд контроллеров ECL Comfort 110, 210 и 310

Многофункциональный ключ для ECL Comfort 210/310 обеспечивает оптимальное удобство использования этих усовершенствованных контроллеров.

Модельный ряд ECL Comfort также включает в себя пульт дистанционного управления с элегантным дизайном в двух вариантах, который имеет доступ ко всем параметрам контроллера.

Контроллеры ECL Comfort с ключами программирования не только отвечают Вашим текущим запросам, но также будут адаптироваться к будущим требованиям к регулированию процесса отопления

В контроллерах ECL Comfort 210/310 соответствие возникающим требованиям обеспечивается благодаря новым программным ключам с новыми настройками. Несколько основных компонентов вместе с большим количеством ключей ECL предоставляют Вам уникальные возможности применений серии ECL Comfort и позволяют выбрать необходимое.

Меню доступно на нескольких языках.

С помощью выбранного ключа легко настроить контроллер и изменить заводские установки точно под необходимый тип системы.

Контроллеры ECL Comfort позволяют установить различные расписания работы для каждого дня недели. Здание будет отапливаться в необходимое Вам время; также существует функция программирования праздничных дней. Данное решение является экологически безопасным и экономичным.

Характеристики контроллеров ECL Comfort

  • Функция оптимизации и натопа
  • Регулирование температуры в обратном трубопроводе в зависимости от температуры наружного воздуха
  • Защита от замерзания
  • Функция отключения отопления
  • Дата, время и автоматический переход на летнее/зимнее время
  • Функция копирования в/из ключа ECL
  • Антибактериальная функция (контур ГВС)
  • Связь через стандартные порты RS485/TCP/IP, протоколы М-bus и Modbus
  • Защита электрического привода
  • Автоматическая уставка температуры в режиме экономии
  • Меню на нескольких языках
  • Функция ведущий/ведомый
  • Архив и аварийная сигнализация
  • Программа праздничных дней
  • Аналоговые входы/выходы
  • Функция подпитки
  • Управление двумя насосами

Какую роль играют электронные регуляторы Danfoss?

Данфосс ECL — устройства контроля за потреблением тепла

ECL Comfort – это электронный контроллер для погодной компенсации теплопотерь в системах теплоснабжения. Путем адаптации стандартных применений для централизованного теплоснабжения, охлаждения и ГВС, включая интерфейс связи, Вы можете легко оптимизировать эффективность своей системы и ее эксплуатацию, что снижает уровень энергозатрат и обеспечивает более долгий срок службы системы.

Правильно установленный и эксплуатируемый электронный контроллер является залогом стабильности и эффективности Вашей системы отопления. Простота установки и интуитивно понятный интерфейс позволяют Вам быть уверенными в том, что Ваш контроллер ECL Comfort установлен правильно и обеспечивает максимальный комфорт.

Оптимальное решение для владельцев/арендаторов домов Для конечных пользователей контроллеры ECL Comfort являются, прежде всего, устройствами контроля за потреблением тепла. Снижение потребления тепловой энергии регистрируется счетчиком Sonometer, подключенным к контроллеру ECL Comfort. Достигается экономия средств за энергию, что также немаловажно для владельцев или арендаторов жилья, при этом уровень комфорта остается прежним.

Устройство имеет удобный интерфейс и выполнено в современном дизайне.

Ключ ECL для легкой настройки

Электронные регуляторы Danfoss ECL Comfort работают с целым рядом специальных ключей приложений ECL. Каждый ключ несет в себе специальное приложение и предназначен для программирования контроллеров ECL Comfort для работы в различных применениях: в системах теплоснабжения, охлаждения и ГВС.

ключ приложений для программирования контроллеров ECL Comfort

Новаторский подход с применением ключей ECL позволил выполнять настройку электронных контроллеров ECL Comfort легче, чем когда-либо ранее, и все это без необходимости углубленного программирования контроллера. Настройка и управление приложениями теперь стали проще.

В случае возникновения неисправности в системе теплоснабжения, например, при обесточивании системы, настройки работы контроллера в выбранном применении не будут утеряны, поскольку они сохранены в его энергонезависимой памяти.

Кроме того, функция хранения данных в контроллере ECL способствует быстрому поиску и устранению возможных неисправностей, позволяя прикладывать минимум усилий для обслуживания системы. Использование ключа ECL дает возможность скопировать настройки одного контроллера ECL для использования их при настройке и запуске других ECL Comfort для еще большего сокращения времени их ввода в эксплуатацию.

Основные настройки контроллеров ECL Comfort

Для успешного ввода в эксплуатацию новых контроллеров ECL Comfort компании Danfoss требуется выполнить всего лишь несколько действий. Для этого Вам не нужны специальные знания и навыки программирования.

  • Простой, интуитивно понятный пользовательский интерфейс ƒ Меню на русском языке
  • Мгновенный доступ к пользовательским настройкам, уставкам сигнализации и к архивам данных
  • Простая и понятная техническая документация
Мастер установки – Выбор языка

После подключения компонентов системы, таких как насосы, электроприводы и датчики температуры, вы устанавливаете ECL Ключ. Затем, вращая/нажимая поворотную кнопку, вы выбираете необходимый язык меню и продолжаете процесс настройки регулятора на выбранном языке.

Мастер установки – Выбор приложения

Выберите тот вариант приложения регулятора, который соответствует вашей системе, из перечня вариантов, представленных на установленном вами ключе ECL (либо со стандартными заводскими настройками, либо с пользовательскими настройками, если таковые были ранее сохранены в устанавливаемом ключе ECL)

Основные настройки

Для эффективной эксплуатации электронных регуляторов ECL Comfort необходимо выполнить настройку основных параметров работы, которые находятся в меню «Настройки». Установка значений комнатной температуры системы отопления и температуры воды в системе ГВС также осуществляется в меню пользователя.

Настройка — температурный график

Температурный график системы отопления задается при помощи ввода координат шести характерных точек. Поэтому регуляторы ECL Comfort 210/310 обеспечивают точное регулирование температуры в системе отопления и комфортные условия в отапливаемом здании.

Экран настройки контроллера ecl

Выберите подходящий вам вид дисплея из предлагаемого набора, чтобы осуществлять быстрый обзор состояния системы. При помощи выбранного вида дисплея вы можете изменять, к примеру, режим работы регуляторов ECL (по расписанию, комфортный, пониженная нагрузка), а также устанавливать требуемое значение температуры (в помещении и ГВС).

Сравнение регуляторов Danfoss ECL Comfort

ECL COMFORT 210

Автономный электронный контроллер для автоматизации до 3 контуров отопления и охлаждения

  • 3 контура регулирования
  • Многофункциональные ключи ECL серии А2хх
  • Поворотная управляющая кнопка
  • Большой графический дисплей с подсветкой
  • Базовая часть с большим пространством для электромонтажа
  • Два выхода с трехпозиционным импульсным управляющим сигналом для управления электроприводами
  • 8 входов: 6 входов для датчиков температуры типа Pt1000 и 2 конфигурируемых входа
  • 4 релейных выхода
  • Считывание данных через дисплей или USB интерфейс
  • USB порт для сервисного обслуживания
  • Поддерживает работу в сети Master/Slave (ведущий/ ведомый)
  • Является оптимальным выбором для автоматизации тепловых пунктов, а также для систем, использующих электроприводы, регулирующие клапаны, датчики температуры Pt1000 и преобразователи давления производства компании Danfoss.

ECL COMFORT 310

Электронный контроллер для автоматизации до 4-х контуров

В дополнение ко всем функциям контроллеров ECL Comfort 210, контроллеры ECL Comfort 310 имеющие следующие преимущества:

  • 4 контура регулирования
  • Многофункциональные ключи ECL серии А2хх/А3хх
  • Поворотная управляющая кнопка
  • Большой графический дисплей с подсветкой
  • Базовая часть с большим пространством для электромонтажа
  • Bстроенные интерфейсы связи: USB интерфейс для сервисного обслуживания, Modbus RS485 для систем диспетчеризации, Mbus для подключения теплосчетчиков, Modbus TCP
  • 10 входов: 6 для датчиков температуры типа Pt1000 и 4 конфигурируемых входа
  • Три выхода с трехпозиционным импульсным управляющим сигналом для управления электроприводами
  • 6 релейных выходов
  • Считывание данных с дисплея или через USB интерфейс.

Блок дистанционного управления (БДУ) ECA 30

В случае ограниченного доступа в помещение индивидуального теплового пункта, регуляторы ECL Comfort могут быть укомплектованы блоком дистанционного управления (БДУ) ECA 30, который можно расположить в любом удобном месте в здании.

Блок дистанционного управления ECL Comfort ECA 30

ECA 30 позволяет контролировать параметры работы системы, дистанционно изменять настройки регуляторов ECL Comfort и управлять подключенным к регуляторам оборудованием.

Как выбрать контроллер ECL Comfort

Выбрать необходимый тип регулятора ECL можно с помощью таблицы:

Таблица подбора контроллеров Danfoss ECL Comfort по назначению

Обозначения для ключей ECL:

  • A — Ключ ECL
  • 2 — Подходит для ECL Comfort 210 и 310
  • 3 — Подходит только для ECL Comfort 310
  • xx — Конкретный тип применения

Аббревиатуры: DH (централизованное теплоснабжение), DC (централизованное холодоснабжение). Сноски: 1) = и отопление, и охлаждение.

Кодовые номера ECL Comfort для заказа

Контроллеры ECL Comfort

ТипОпределениеКод Danfoss
ECL Comfort 110 с таймеромЭлектронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть входит)087B1262
ECL Comfort 210Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит)087h4020
ECL Comfort 210BЭлектронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит). Без дисплея и поворотной кнопки. Требуется пульт дистанционного управления ECA 30 или ECA 31087h4030
ECL Comfort 310Электронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит)087h4040
ECL Comfort 310Электронный регулятор, пит. напряжение – 24 В перем. тока. (базовая часть не входит)087h4044
ECL Comfort 310BЭлектронный регулятор, пит. напряжение – 230 В перем. тока. (базовая часть не входит). Без дисплея и поворотной кнопки. Требуется пульт дистанционного управления ECA 30 или ECA 31087h4050

Комплектующие ECL Comfort

ТипОпределениеКод Danfoss
ECL Comfort 310/310 B базовая частьДля установки на стене или DIN-рейке (35 мм). ECL Comfort 210 может быть установлен в базовой части ECL Comfort 310 (для будущей модернизации)087h4230
ECA 30Пульт дистанционного управления для ECL 210/210 B/310/310 B. Встроенный датчик комнатной температуры. Возможность подключения внешнего датчика комнатной температуры. Входит базовая часть для монтажа на стене087h4200
Комплект для монтажа ECA 30 на лицевой панели шкафов управленияДля монтажа в вырезанном проеме лицевой панели шкафа управления. Габарит 144 x 96 мм, фактический вырез 139 x 93 мм.087h4236
ECA 32Модуль расширения ввода/вывода сигналов для ECL Comfort 310087h4202
ECA 99Трансформатор напряжения 230 В в 24 В перем. тока (35 ВА)087B1156

Датчики температуры для контроллеров ECL Comfort

ТипОпределениеКод Danfoss
ESMTДатчик температуры наружного воздуха084N1012
ESM-10Датчик температуры в помещении087B1164
ESM-11Поверхностный датчик температуры087B1165
ESMB-12Универсальный датчик температуры с кабелем 2,5 м087B1184
ESMCПоверхностный датчик температуры087N0011
ESMU-100Погружной датчик, 100 мм, медь087B1180
ESMU-250Погружной датчик, 250 мм, медь087B1181
ESMU-100Погружной датчик, 100 мм, нержавеющая сталь087B1182
ESMU-250Погружной датчик, 250 мм, нержавеющая сталь087B1183
ГильзаЗащитная гильза для ESMU, l = 100 мм, нержавеющая сталь087B1190
ГильзаЗащитная гильза для ESMU, l = 250 мм, нержавеющая сталь087B1191

ECL Comfort — коды для выбора ключей ECL

Тип приложенияКод Danfoss
A214, а также A314087h4811
A217, а также A317087h4807
A230087h4802
A231, а также A331087h4805
A260087h4801
A266087h4800
A275, а также A375087h4814
A361087h4804
A368087h4803
A376087h4810
A390087h4815

Алгоритм подбора ключей программирования приложений ECL

Алгоритм подбора ключей программирования приложений для контроллеров ECL Comfort

Алгоритм подбора ключей программирования приложений для контроллеров Данфосс ECL Comfort

Программа для настройки ECL Comfort

Чтобы подключиться, настроить и загрузить настройки параметров в ECL Comfort 210/310 воспользуйтесь программой — ECL Tool

Электронный регулятор Danfoss ECL Comfort 310, 230B (087h4040)

Влажность окружающей среды [% RH] [Max]

65 % RH

Группа продуктов

Электронные регуляторы

Интерфейсы для передачи данных

Шина ECL 485 (без гальванической изоляции)
M-Bus
Modbus (с гальванической изоляцией)

Класс защиты корпуса

IP41

Кол-во входов

10 pc

Кол-во выходов для управления трехпозиционным электроприводом

3

Кол-во контуров ГВС

2

Кол-во контуров ГВС с баком-аккумулятором

1

Кол-во контуров отопления

3

Кол-во периодов комфортной температуры в день

3

Кол-во релейных выходов

6

Кол-во цифровых входов

4

Количество насосов

5

Максимальная суммарная длина кабелей датчиков [м]

200 mm

Минимальный период резервирования времени и даты

72 h

Напряжение на релейном выходе [В], перем. ток

230 V

Напряжение питания [В перем. тока] [макс.]

244 V

Напряжение питания [В перем. тока] [мин.]

207 V

Напряжение питания [В] пер. ток

230 V

Настройка отопительного графика для контура отопления

6 точек
Наклон

Номинальная емкостная нагрузка на релейных выходах [A]

4 A

Номинальная индуктивная нагрузка на релейных выходах [A]

2 A

Номинальная нагрузка на тирристорных выходах [ВА]

15 VA

Область применения

В зависимости от выбранного ключа программирования

Общие функции

Аварийные функции
Тренировка циркуляционного насоса
Тренировка регулирующего клапана
Возможность внешнего управления с блокировкой автоматики
Защита от замерзания
Программа праздничных дней
Подключение ведущий/ведомый
Защита двигателя
Возможность дистанционного управления
Видимая регистрация температуры

Потребляемая мощность [Вт]

5 W

Способ ввода пользовательских данных

Дисплей
Поворотная кнопка

Стандарт сертификации

Маркировка СЕ
Директива EMC: 2004/108/EC
Защищенность: EN 61000-6-1:2007
Выбросы: EN 61000-6-3:2007
Директива LVD 2006/95/EC
EN 60730

Температура окружающей среды [°C] [Max]

55°C

Температура окружающей среды [°C] [Min]

0°C

Температура хранения [°C] [Max]

70°C

Температура хранения [°C] [Min]

-40°C

Тип датчиков температуры

Pt 1000

Тип дисплея

Точечная матрица ЖК-дисплея

Тип таймера

Неделя

Тип цифровых входов

Возможно использование подтягивающего резистора 12 В

Функции ГВС

Антибактериальная программа
Автонастройка
Влияние температуры обратного теплоносителя

Частота напряжения питания [Гц]

50 Hz

Масса брутто

0,68 kg

Вес нетто

0,48 kg

Регулятор температуры | контроллер Danfoss ECL Comfort 110

Представленный на этой странице прибор, это электронный регулятор температуры, или другими словами, пульт управления отопительной системой, совместимый со всеми видами датчиков и контроллеров…

Подробнее о модели

Регулятор температуры Danfoss ECL Comfort 110, это модель нового поколения, выпущенная всемирно известным брендом и отвечающая всем европейским стандартам. Ее характеристики позволили ей занять лидерские позиции среди всех имеющихся на рынке регуляторов, а совместимость со всеми видами датчиков и вовсе позволяет монтировать в уже имеющуюся систему.

Одно из достоинств этого агрегата заключается в возможности подключить к устройству до четырех температурных датчиков, что позволит регулятору более точно настраивать систему на определенный температурный режим. При этом устройство может монтироваться в целую сеть регуляторов такой же модели, что облегчает пользователю процесс настройки.

Сам же агрегат имеет довольно неплохие характеристики и может использоваться с любыми отопительными системами. Да еще и экономичен, ведь практически не потребляет электроэнергии, и при этом стоит в разы дешевле аналогов – ну а у нас и вовсе регулятор температуры Danfoss ECL Comfort 110 купить в Нижнем Новгороде дешевле, чем в любом другом магазине.

Достоинства

- Возможность работать в сети регуляторов;

- Возможность подключения 4-х датчиков;

- Надежность;

- Простейшее подключение к системе.

Технические характеристики

Заказной код 087B1262
Рабочая температура окружающей среды, °С 0 - 55
Температура хранения и транспортировки, °С от - 40 до + 70
Напряжение, В 230
Тип датчика тепературы Pt 1000 (1000 Ом при 0 °С
по IEC 751B), рабочий диапазон
от – 60 до 150 °С
Дисплей графический монохромный
дисплей с подсветкой
Режим работы дисплея:
зеленая подсветка, черный текст
Класс защиты IP 41
Масса, кг  0,51

Danfoss. Погодные компенсаторы ECL Comfort.

Погодные компенсаторы Danfoss ECL Comfort

Описание:

Производится несколько модификаций регуляторов : ECL Comfort 100M и 100B - одноканальные регуляторы для системы отопления; ECL Comfort 200 - одноканальный регулятор для управления либо системой отопления, либо системой ГВС; ECL Comfort 300 - универсальный двухканальный регулятор, предназначенный для одновременного управления системой отопления и системой ГВС либо двумя системами отопления. Этот регулятор можно также использовать для регулирования температур в системах охлаждения и вентиляционных установках. Регуляторы ECL Comfort 200/300 имеют встроенный таймер для изменения режимов регулирования по времени и большой информационный дисплей. ECL Comfort 200 переключается с одного варианта применения на другой с помощью  кнопок и информационных карт, вставляемых в регулятор, а ECL Comfort 300 - переключается полностью автоматически за счет считывания информации с чипа, который находится на карте, соответствующей варианту применения. При варианте управления вентиляционной установкой ECL Comfort 300 имеет все необходимые для этого функции (защиту воздухонагревателей от замерзания, пусковую функцию и др.). Обязательной принадлежностью регуляторов является клеммная панель или крепежный комплект, заказываемые отдельно. Производится несколько модификаций регуляторов : ECL Comfort 100M и 100B - одноканальные регуляторы для системы отопления; ;. ECL Comfort 200 - одноканальный регулятор для управления либо системой отопления, либо системой ГВС; ECL Comfort 300 - универсальный двухканальный регулятор, предназначенный для одновременного управления системой отопления и системой ГВС либо двумя системами отопления. Этот регулятор можно также использовать для регулирования температур в системах охлаждения и вентиляционных установках. Регуляторы ECL Comfort 200/300 имеют встроенный таймер для изменения режимов регулирования по времени и большой информационный дисплей. ECL Comfort 200 переключается с одного варианта применения на другой с помощью  кнопок и информационных карт, вставляемых в регулятор, а ECL Comfort 300 - переключается полностью автоматически за счет считывания информации с чипа, который находится на карте, соответствующей варианту применения. При варианте управления вентиляционной установкой ECL Comfort 300 имеет все необходимые для этого функции (защиту воздухонагревателей от замерзания, пусковую функцию и др.). Обязательной принадлежностью регуляторов является клеммная панель или крепежный комплект, заказываемые отдельно. Тип прибора Варианты применения ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;ECL Comfort 300 ;Управление системами отопления и ГВС при централизованном теплоснабжении со скоростным водонагревателем(2 клапана, 2 насоса) ;ECL Comfort 300 ; Управление двумя пофасадными системами отопления при централизованном теплоснабжении(2клапана, 2 насоса) ECL Comfort 300 ;Управление двумя системами отопления при централизованном теплоснабжении(2 клапана, 2 насоса) ;ECL Comfort 300 ;Управление двумя системами отопления и ГВС с индивидуальным котлом и  и емкостным водонагревателем (горелка, клапан, 3 насоса) ;ECL Comfort 300 ;Упраление системами отопления и ГВС при централизованном теплоснабжении со скоростным водонагревателем и баком-аккумулятором(клапан, 3 насоса) ;Управление системами отопления и ГВС при централизованном теплоснабжении с емкостным водонагревателем(клапан, 2 насоса) ;Управление системами отопления и ГВС с индивидуальным котлом и емкостным водонагревателем(горелка, 2 насоса) ECL Comfort 300 ;Управление вентиляционной установкой(клапаны, вентилятор, воздушные заслонки) ECL Comfort 200 ;Управление системами отопления при централизованном теплоснабжении(клапан,насос) ECL Comfort 200 ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;Управление системами отопления с индивидуальным котлом(горелка,насос) ;ECL Comfort 200 ;Управление системами ГВС при централизованном теплоснабжении со скоростным водонагревателем и баком-аккумулятором(клапан, 2 насоса) ;ECL Comfort 200 ;Управление системами ГВС при централизованном теплоснабжении со скоростным водонагревателем( клапан, насос) ;ECL Comfort 100 B ;Управление системами отопления при централизованном теплоснабжении(клапан,насос) ;ECL Comfort 300 ;Управление двумя системами отопления и ГВС с 4 индивидуальными котлами и и емкостным водонагревателем (4 горелки, клапан, 2 насоса)

Руководство по применению для контроллеров ECL Comfort

% PDF-1. 4 % 1 0 объект > эндобдж 2 0 obj > поток

  • Danfoss A / S
  • Руководство по применению для контроллеров ECL Comfort
  • конечный поток эндобдж 5 0 obj > поток HWkoF_1MԒ9OEQ qb [S, = lm # + q_ErH ( & 5 = ssu _6zq͏꧟ξ 잎 _Q. > (ȁL5? Jˋ | l {; ޫ v? y (iGjiCts) geMBy5 qv: i.gM4'I9B / Y \ P / Q, 'Y1ϴ {x] f`gX ~ P7? clqgO mq & nvM ե ~ g`2B% / ӨHF 2 | 36ˬju] g9> = e {-AȖx9²} kQX-k-x9At`LD 9FP: wF0 @ 7YGxn2mDMF \ Xa (} A3 * 4sLyOwUMpkjS>% Cd; Ն B + HnYUl.'xa {7R [d Q>! LHUr] Z] ؋ K

    Ingramz / ecl110: протокол MODBUS для Danfoss ECL Comfort 110

    Monday Start1 RW 1109 НЕТ Формат: Десятичное число XXYY, где XX = 00..23 и YY = 00 или 30, также допускается XXYY = 2400. Значение означает время XX: YY.
    Остановка в понедельник 1 RW 1110 НЕТ
    Понедельник Начало 2 RW 1111 НЕТ
    Остановка в понедельник 2 RW 1112 НЕТ
    Начало вторника 1 RW 1119 НЕТ
    Остановка вторника 1 RW 1120 НЕТ
    Вторник Начало 2 RW 1121 НЕТ
    Остановка вторника 2 RW 1122 НЕТ
    Начало среды 1 RW 1129 НЕТ
    Среда Остановка 1 RW 1130 НЕТ
    Среда Начало 2 RW 1131 НЕТ
    Среда Остановка 2 RW 1132 НЕТ
    Четверг Начало 1 RW 1139 НЕТ
    Четверг Остановка 1 RW 1140 НЕТ
    Четверг Начало 2 RW 1141 НЕТ
    Четверг Остановка 2 RW 1142 НЕТ
    Пятница Старт 1 RW 1149 НЕТ
    Пятница 1 RW 1150 НЕТ
    Пятница Старт2 RW 1151 НЕТ
    Пятница Остановка 2 RW 1152 НЕТ
    Начало субботы 1 RW 1159 НЕТ
    Субботняя остановка 1 RW 1160 НЕТ
    Начало субботы 2 RW 1161 НЕТ
    Субботняя остановка 2 RW 1162 НЕТ
    Воскресенье Старт 1 RW 1169 НЕТ
    Воскресная остановка 1 RW 1170 НЕТ
    Воскресенье Старт2 RW 1171 НЕТ
    Воскресная остановка 2 RW 1172 НЕТ
    ??? R? 2002 НЕТ
    Адрес MOD (адрес MODBUS) R / W 2007 8320 Допустимые значения: 0. ..247
    ??? R? 2010 НЕТ
    ??? R? 2014 НЕТ
    Язык RW 2027 8315 0 = английский
    1 = шведский
    2 = датский
    3 = финский
    4 = немецкий
    5 = эстонский
    6 = литовский
    7 = латышский
    8 = польский
    ??? R? 2102 НЕТ
    ??? R? 2103 НЕТ
    ??? R? 2104 НЕТ
    ??? R? 2105 НЕТ
    ??? R? 2106 НЕТ
    ??? R? 2107 НЕТ
    ??? R? 2108 НЕТ
    ??? R? 2109 НЕТ
    ??? R? 2110 НЕТ
    R? 4001 НЕТ Насос вкл / выкл
    R? 4100 НЕТ Клапан открыт?
    R? 4101 НЕТ Клапан закрыт?
    R? 4200 НЕТ Желаемый режим (АВТО / КОМФОРТ / НАЗАД / РЕЖИМ ОЖИДАНИЯ)
    R? 4210 НЕТ Актуальный режим?
    ??? R? 4614 НЕТ
    Адрес ECA (выбор комнатной панели / дистанционного управления) RW 11009 7010 Только приложение 130.
    0 = ВЫКЛ
    1 = A
    2 = B
    Автоматическое понижение (понижение температуры зависит от температуры наружного воздуха) RW 11010 5011 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Повышение RW 11011 5012 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Рампа (опорная скорость) RW 11012 5013 Только приложение 130.ЗАДАЧА: ФОРМАТ
    Оптимизатор (постоянная времени оптимизации) RW 11013 5014 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Intgr. время (постоянная времени для комнатной температуры) RW 11014 3015 Только приложение 130. ЗАДАЧА: ФОРМАТ
    На основе (оптимизация на основе комнатной / наружной температуры) RW 11019 5020 Только приложение 130.ЗАДАЧА: ФОРМАТ
    Полная остановка RW 11020 5021 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Упражнение П1 (помповое упражнение) RW 11021 7022 ЗАДАЧА: ФОРМАТ
    Упражнение М1 (упражнение клапана) RW 11022 7023 ЗАДАЧА: ФОРМАТ
    Привод (мотор-редуктор / термопривод) RW 11023 7024 Только приложение 130.ЗАДАЧА: ФОРМАТ
    Предел (ограничение температуры обратки) RW 11029 4030 ЗАДАЧА: ФОРМАТ
    Усиление - макс. (ограничение температуры обратки - макс. влияние) RW 11034 4035 ЗАДАЧА: ФОРМАТ
    Усиление - мин. (ограничение температуры обратки - мин. влияние) RW 11035 4036 ЗАДАЧА: ФОРМАТ
    Intgr.время (постоянная времени для ограничения температуры обратки) RW 11036 4037 ЗАДАЧА: ФОРМАТ
    ГВС приор. (закрытый клапан / нормальная работа) RW 11051 7052 Только приложение 130. ЗАДАЧА: ФОРМАТ
    P1 Frost T (защита от замерзания) RW 11076 7077 ЗАДАЧА: ФОРМАТ
    P1 heat T (потребность в тепле) RW 11077 7078 ЗАДАЧА: ФОРМАТ
    Priority (приоритет темп.ограничение) RW 11084 4085 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Standby T (температура ожидания) RW 11092 7093 ЗАДАЧА: ФОРМАТ
    ??? R? 11099 НЕТ Только приложение 130. Накопленная наружная температура?
    доб. (внешнее дублирование) RW 11140 7141 ЗАДАЧА: ФОРМАТ
    Колено RW 11161 7162 ЗАДАЧА: ФОРМАТ
    ??? R? 11173 НЕТ Только приложение 116.
    Защита мотора. (защита двигателя) RW 11173 6174 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Наклон RW 11174 2175 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Смещение (параллельное смещение) RW 11175 2176 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Темп.мин. (предельная температура потока, мин.) RW 11176 2177 ЗАДАЧА: ФОРМАТ
    Темп. Максимум. (предельная температура потока, макс.) RW 11177 2178 ЗАДАЧА: ФОРМАТ
    Отключение (предел отключения нагрева) RW 11178 5179 Только приложение 130. ЗАДАЧА: ФОРМАТ
    ??? R? 11179 НЕТ Только приложение 130.Желаемая комнатная температура?
    ??? R? 11180 НЕТ Только приложение 130. Ручная температура?
    Усиление - макс. (ограничение температуры помещения, макс.) RW 11181 3182 Только приложение 130. ЗАДАЧА: ФОРМАТ
    Усиление - мин. (ограничение температуры в помещении, мин.) RW 11182 3183 Только приложение 130.ЗАДАЧА: ФОРМАТ
    Xp (зона пропорциональности) RW 11183 6184 ЗАДАЧА: ФОРМАТ
    Tn (постоянная времени интегрирования) RW 11184 6185 ЗАДАЧА: ФОРМАТ
    M1 run (время работы регулирующего клапана с электроприводом) RW 11185 6186 ЗАДАЧА: ФОРМАТ
    Nz (нейтральная зона) RW 11186 6187 ЗАДАЧА: ФОРМАТ
    Мин.вовремя (мин. время включения мотор-редуктора) RW 11188 7189 ЗАДАЧА: ФОРМАТ
    ??? R? 11189 НЕТ Только приложение 116.
    ??? R? 11190 НЕТ Только приложение 116.
    Летнее время (переход на летнее время) RW 11197 7198 ЗАДАЧА: ФОРМАТ
    Адрес ECL (адрес ведущего / ведомого) RW 11198 7199 ЗАДАЧА: ФОРМАТ
    ??? R? 11200 НЕТ S1 текущее показание в 0.1 ° C, 192 ° C = не подключен
    ??? R? 11201 НЕТ Текущее показание S2 в 0,1 ° C, 192 ° C = не подключен
    ??? R? 11202 НЕТ S3 текущее показание в 0,1 ° C, 192 ° C = не подключен
    ??? R? 11203 НЕТ S4 текущее показание в 0,1 ° C, 192 ° C = не подключен
    ??? R? 11220 НЕТ
    ??? R? 11221 НЕТ
    ??? R? 11222 НЕТ
    ??? R? 11223 НЕТ
    ??? R? 11228 НЕТ Только приложение 130.S2 желаемое значение
    ??? R? 11229 НЕТ S3 желаемое значение
    ??? R? 60007 НЕТ
    ??? RW 60020 НЕТ
    ??? R? 60025 НЕТ
    Подсветка (яркость дисплея) RW 60057 8310 ЗАДАЧА: ФОРМАТ
    Контрастность (контрастность дисплея) RW 60058 8311 ЗАДАЧА: ФОРМАТ
    Часы RW 64044 1000 Допустимый диапазон 0...23
    Минуты RW 64045 1000 Действительный диапазон 0 ... 59
    День RW 64046 1000 Действительный диапазон 1 ... 31 в зависимости от месяца
    Месяц RW 64047 1000 Допустимый диапазон 1 ... 12, не может быть установлен, если текущий установленный день больше, чем количество дней в данном месяце
    Год RW 64048 1000 Год с 2000 г., допустимый диапазон 1..40
    ??? R? 65534 НЕТ
    ??? R? 65535 НЕТ

    087h4050 Danfoss ECL Comfort 310

    Выходная нагрузка привода [ВА] 15 ВА
    Влажность окружающей среды [% RH] [Макс] 65% RH
    Окружающая среда температура [° C] [Макс] 55 ° C
    Температура окружающей среды [° C] [Мин] 0 ° C
    Источник приложения По ECL ключ приложения
    Стандарт сертификации Маркировка CE
    Директива по электромагнитной совместимости: 2004/108 / EC
    Излучение: EN 61000-6-3: 2007
    EN 60730
    Помехоустойчивость: EN 61000-6-1: 2007
    Директива LVD 2006/95 / EC
    Связь Шина ECL 485 (без гальванической развязки)
    M-Bus
    Modbus (гальванически развязанная)
    Описание ECL COMFORT 310B / 230 В
    Функции ГВС Антибактериальная программа
    Автоподстройка
    Влияние температуры обратного потока
    Тип цифровых входов Возможно подтягивание 12 В
    Общие функции Функции сигнализации
    Тренировка циркуляционного насоса
    Тренировка регулирующего клапана
    Возможность внешнего дублирования
    Защита от замерзания
    Программа отпуска
    Сеть главный - подчиненный
    Защита двигателя
    Подключение дистанционного управления
    Степень защиты IP41
    Настройка тепловой кривой для отопительного контура 6 точек
    Наклон
    Название производителя Danfoss
    Количество выходов трехпозиционного управления двигателем 3
    Количество c Комфортные периоды в сутки 3
    Количество контуров ГВС 2
    Количество контуров накопителя горячей воды 1
    Количество цифровых входов 4
    Количество отопительных контуров 3
    Количество насосов 5
    Количество релейных выходов 6
    Количество входов датчиков 10 шт
    Потребляемая мощность [Вт] 5 Вт
    Группа продуктов Электронные контроллеры
    Индуктивная нагрузка релейного выхода [A] 2 A
    Омическая нагрузка релейного выхода [A] 4 A 90 013
    Выходное напряжение реле [В] AC 230 В
    Длина кабеля датчика [мм] 200 мм
    Температура хранения [° C] [Макс] 70 ° C
    Температура хранения [° C] [Мин] -40 ° C
    Частота напряжения питания [Гц] 50 Гц
    Электропитание диапазон напряжения [В] AC 230 В
    Диапазон напряжения питания [В] AC [Макс] 244 В
    Диапазон напряжения питания [В] AC [Мин] 207 V
    Тип датчиков температуры Pt 1000, конфигурируемый вход
    Резервное питание с переключателем времени [ч] 72 ч
    Тип переключателя времени e Неделя
    Тип ECL Comfort 310

    210/230 В DANFOSS 087h4020 ECL COMFORT | КОНТУРА ОТОПЛЕНИЯ

    Стоимость доставки будет рассчитана и применена автоматически в процессе продажи (оформления заказа) перед тем, как перейти к оплате.

    ДОСТАВКА НИЖЕ 20 КГ:

    • Экспресс-Сервис: «Доставка до 10 часов утра» без дополнительных затрат. Просмотреть подходящие местоположения.
    • Экспресс-сервис 14 часов для всех других отправлений (материковая часть Испании и Португалии) менее 20 кг.

    • Круглосуточное обслуживание: Балеарские острова и Андорра, менее 20 кг.

    ПЕРЕВОЗКИ БОЛЕЕ 20 КГ:

    • 24/48 часовое обслуживание для отправлений на материковую часть Испании и Португалии - более 20 кг.

    • Круглосуточное обслуживание: Балеарские острова и Андорра.


    Сервис 3-5 рабочих дней Европейский стандарт для отправлений во Францию ​​и Германию до 35 кг.
    Доставка в другие регионы, кроме Пиренейского полуострова, Балеарских островов, Франции и Германии на условиях Exworks.

    Пример конфигурации для Danfoss ECL Comfort 310 Отопление с использованием привязки Modbus - элементы и карты сайта

    Привет,

    Я использую OpenHab 2.5 на своем Raspberry Pi 4B

    • Выпуск = Raspbian GNU / Linux 10 (buster)
    • Ядро = Linux 5.4.51-v7l +
    • Платформа
    • = Raspberry Pi 4 Model B Rev 1.1
    • openHAB 2.5.10-1 (сборка выпуска)

    Я хотел поделиться своей конфигурацией для интеграции Danfoss Heating ECL Comfort 310 через привязку Modbus. Это может помочь кому угодно.

    Вещи

      // КОДЫ ОШИБОК MODBUS
    // 1 => Незаконная функция
    // 2 => Неверный адрес данных
    // 3 => Недопустимое значение данных
    // 4 => Отказ ведомого устройства
    // 5 => Подтверждение (обработка продолжается на устройстве)
    // 6 => ведомое устройство занято
    // 7 => Отрицательное подтверждение
    // 8 => Ошибка четности памяти
    // 10 => Путь к шлюзу недоступен
    // 11 => Целевое устройство шлюза не ответило

    Мост Modbus: tcp: eclcomfort310 [host = "danfossheating.local ", port = 502, id = 1] {
        Тревоги опроса моста [start = 1023, length = 2, refresh = 30000, type = "holding"] {
            SumField1 данных объекта [readStart = "1024", readValueType = "int16"]
            SumField2 данных объекта [readStart = "1023", readValueType = "int16"]
        }

        // РЕЖИМ РАБОТЫ
        //
        // Если один контур установлен в ручной режим, он применяется ко всем контурам (т.е. контроллер находится в
        // ручной режим). Когда режим меняется с ручного на другой в одной цепи, он также
        // применяется ко всем схемам в контроллере.Контроллер автоматически вернется к
        // предыдущий режим для каждой цепи, если информация доступна.
        //
        // Значения:
        // 0 - Ручное управление
        // 1 - Запланированная операция
        // 2 - Постоянная комфортная температура
        // 3 - Постоянная пониженная температура
        // 4 - Защита от замерзания / температура режима ожидания
        Режим работы опросчика моста [start = 4200, length = 2, refresh = 30000, type = "holding"] {
            Цепь данных Thing1 [readStart = "4200", readValueType = "int16", writeStart = "4200", writeValueType = "int16", writeType = "holding"]
            Схема данных Thing2 [readStart = "4201", readValueType = "int16", writeStart = "4201", writeValueType = "int16", writeType = "holding"]
        }

        // РАБОЧИЙ СОСТОЯНИЕ
        //
        // Рабочий статус будет считан как 0 (снижение), если рабочий режим больше 3.// Рабочее состояние увеличено с 4 до 8 в версии прошивки 1.43
        //
        // Значения:
        // 0 - Снижение (circuit2 => Umwälzpumpe aus)
        // 1 - Предварительный комфорт
        // 2 - Комфорт (circuit2 => Umwälzpumpe an)
        // 3 - Предварительная задержка
        // 4 - Постоянная комфортная температура в отпуске
        // 5 - Комфортная температура в праздничные дни 7-23 ч.
        // 6 - Выходная постоянная пониженная температура
        // 7 - Праздничная защита от замерзания / режим ожидания
        Статус работы опросчика моста [start = 4211, length = 2, refresh = 30000, type = "holding"] {
            Схема данных Thing1 [readStart = "4211", readValueType = "int16", writeStart = "4211", writeValueType = "int16", writeType = "holding"]
            Цепь данных Thing2 [readStart = "4212", readValueType = "int16", writeStart = "4212", writeValueType = "int16", writeType = "holding"]
        }

        // НАСОСЫ
        //
        // P1: Umwälzpumpe Fußbodenheizung
        // P2: Umwälzpumpe Kreis 2 (nicht angeschlossen)
        // P3: Umwälzpumpe Warmwasser
        // P4: nicht angeschlossen
        Насосы мостового опроса [start = 4005, length = 4, refresh = 10000, type = "holding"] {
            Данные объекта P1 [readStart = "4005", readValueType = "int16"]
            Данные объекта P3 [readStart = "4007", readValueType = "int16"]
        }

        // ДАТЧИКИ
        //
        // S1: Außen-Temperatur
        // S2: Raumtemperaturfühler Fußbodenheizung (nicht angeschlossen)
        // S3: Vorlauf-Temperatur Fußbodenheizung
        // S4: Vorlauf-Temperatur Kreis 2 (nicht angeschlossen)
        // S5: Rücklauf-Temperatur Fußbodenheizung
        // S6: Rücklauf-Temperatur Kreis 2 (nicht angeschlossen)
        // S7: Rücklauf-Temperatur Kreis 3 (nicht angeschlossen)
        // S8: Raumtemperaturfühler Kreis 2 (nicht angeschlossen)
        // S9: Vorlauf-Temperatur Kreis 3 (nicht angeschlossen)
        // S10: Raumtemperaturfühler Kreis 3 (nicht angeschlossen)
        Датчики опроса моста [start = 10200, length = 5, refresh = 10000, type = "holding"] {
            Данные объекта S1 [readStart = "10200", readValueType = "int16"]
            Данные объекта S3 [readStart = "10202", readValueType = "int16"]
            Данные объекта S5 [readStart = "10204", readValueType = "int16"]
        }

        // ТЕПЛОВАЯ КРИВАЯ
        //
        // Кривая отопления состоит из шести точек, состоящих из координаты наружной температуры и расхода
        // координата температуры.Координаты температуры наружного воздуха не регулируются, но расход
        // координаты температуры можно изменить, чтобы получить температуру потока, соответствующую
        // термодинамические свойства здания.
        //
        // Если у приложения есть возможность записи Slope, например 11175, запись этого значения приведет к корректировке
        // значений точки, например адреса 11400–11405
        Схема опроса моста 1HeatCurve [start = 11174, length = 1, refresh = 30000, type = "holding"] {
            Значение данных объекта [readStart = "11174", readValueType = "int16", writeStart = "11174", writeValueType = "int16", writeType = "holding"]
        }
        Схема опроса моста 1HeatCurvePoints [start = 11399, length = 6, refresh = 30000, type = "holding"] {
            Данные tempAtM30 [readStart = "11399", readValueType = "int16"]
            Данные tempAtM15 [readStart = "11400", readValueType = "int16"]
            Данные объекта tempAtM05 [readStart = "11401", readValueType = "int16"]
            Данные tempAtP00 [readStart = "11402", readValueType = "int16"]
            Данные tempAtP05 [readStart = "11403", readValueType = "int16"]
            Вещь данных tempAtP15 [readStart = "11404", readValueType = "int16"]
        }
        Схема мостового опроса1 Температура [start = 11176, length = 7, refresh = 30000, type = "holding"] {
            Мин. Данных объекта [readStart = "11176", readValueType = "int16", writeStart = "11176", writeValueType = "int16", writeType = "holding"]
            Максимальное количество данных [readStart = "11177", readValueType = "int16", writeStart = "11177", writeValueType = "int16", writeType = "holding"]
            Данные вырезаются [readStart = "11178", readValueType = "int16", writeStart = "11178", writeValueType = "int16", writeType = "holding"]
            Удобство данных [readStart = "11179", readValueType = "int16", writeStart = "11179", writeValueType = "int16", writeType = "holding"]
            Сохранение данных объекта [readStart = "11180", readValueType = "int16", writeStart = "11180", writeValueType = "int16", writeType = "holding"]
            Данные maxInfluence [readStart = "11181", readValueType = "int16", writeStart = "11181", writeValueType = "int16", writeType = "holding"]
            Минимальное влияние данных Thing [readStart = "11182", readValueType = "int16", writeStart = "11182", writeValueType = "int16", writeType = "holding"]
        }
        Схема опроса моста 1 Параметры [start = 11014, length = 1, refresh = 30000, type = "holding"] {
            Thing data responseTimeRoomTemperatur [readStart = "11014", readValueType = "int16", writeStart = "11014", writeValueType = "int16", writeType = "holding"]
        }
        Схема опроса моста 2 Параметры [start = 12029, length = 1, refresh = 30000, type = "holding"] {
            Данные maxReturnTemperature [readStart = "12029", readValueType = "int16", writeStart = "12029", writeValueType = "int16", writeType = "holding"]
        }
    }


    Товаров

      Группа Danfoss "Danfoss ECL Comfort 310" <радиатор> (HWR)

    Номер Danfoss_Alarms_Group1 "Alarmgruppe 1 [% s]"  (Danfoss) {channel = "modbus: data: eclcomfort310: alarms: sumField1: number"}
    Номер Danfoss_Alarms_Group2 "Alarmgruppe 2 [% s]"  (Danfoss) {channel = "modbus: data: eclcomfort310: alarms: sumField2: number"}

    Номер Danfoss_Aussentemperatur "Außentemperatur [JS (devide-by100.js):% s ° C] "<температура> (Danfoss) {channel =" modbus: data: eclcomfort310: sensor: S1: number "}

    Number Danfoss_FBHeizung_Modus "Fußbodenheizung Modus [MAP (danfoss-operationmode.map):% s]"  (Danfoss) {channel = "modbus: data: eclcomfort310: operatingMode: circuit1: number"}
    Номер Danfoss_FBHeizung_Status "Fußbodenheizung Status [MAP (danfoss-operationstatus.map):% s]"  (Danfoss) {channel = "modbus: data: eclcomfort310: operatingStatus: circuit1: number"}
    Переключатель Danfoss_FBHeizung_Umwaelzpumpe "Fußbodenheizung Umwälzpumpe [MAP (переключатель.map):% s] "<насос> (Danfoss) {channel =" modbus: data: eclcomfort310: pump: P1: switch "}
    Number Danfoss_FBHeizung_Tagestemperatur "Fußbodenheizung Tages-Temperatur [JS (devide-by10.js):% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Temperas: comfort: number"}
    Number Danfoss_FBHeizung_Nachttemperatur "Fußbodenheizung Nacht-Temperatur [JS (devide-by10.js):% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Temperatures :aving: number"}
    Номер Danfoss_FBHeizung_Heizkurve "Fußbodenheizung Heizkurve [JS (devide-by10.js):% s] " (Danfoss) {channel =" modbus: data: eclcomfort310: circuit1HeatCurve: value: number "}
    Number Danfoss_FBHeizung_Heizkurve_M30 "Fußbodenheizung Heizkurve (-30 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtM30: number"}
    Number Danfoss_FBHeizung_Heizkurve_M15 "Fußbodenheizung Heizkurve (-15 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtM15: number"}
    Number Danfoss_FBHeizung_Heizkurve_M05 "Fußbodenheizung Heizkurve (-05 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtM05: number"}
    Number Danfoss_FBHeizung_Heizkurve_P00 "Fußbodenheizung Heizkurve (+ 00 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtP00: number"}
    Number Danfoss_FBHeizung_Heizkurve_P05 "Fußbodenheizung Heizkurve (+ 05 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtP05: number"}
    Number Danfoss_FBHeizung_Heizkurve_P15 "Fußbodenheizung Heizkurve (+ 15 °) [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1HeatCurvePoints: tempAtP15: number"}
    Номер Danfoss_FBHeizung_Min "Fußbodenheizung Vorlauftemperatur Мин.[% s ° C] "<температура> (Danfoss) {channel =" modbus: data: eclcomfort310: circuit1Temperature: min: number "}
    Number Danfoss_FBHeizung_Max "Fußbodenheizung Vorlauftemperatur Max. [% S ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Temperatur: max: number"}
    Number Danfoss_FBHeizung_CutOut "Fußbodenheizung Gew. Temperatur [% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Temperatures: cutOut: number"}
    Номер Danfoss_FBHeizung_Raumeinfluss_Min "Fußbodenheizung Raumeinfluss Мин.[JS (devide-by10.js):% s ° C] "<температура> (Danfoss) {channel =" modbus: data: eclcomfort310: circuit1Temperatures: minInfluence: number "}
    Число Danfoss_FBHeizung_Raumeinfluss_Max "Fußbodenheizung Raumeinfluss Макс. [JS (devide-by10.js):% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Temperatures: maxInfluence: number"
    Number Danfoss_FBHeizung_Raumeinfluss_Zeit "Fußbodenheizung Anpassungszeit [% s s]" <время> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit1Parameters: responseTimeRoomTemperatur: number"}

    Номер Danfoss_FBHeizung_Vorlauf "Fußbodenheizung Vorlauf [JS (devide-by100.js):% s ° C] "<температура> (Danfoss) {channel =" modbus: data: eclcomfort310: sensor: S3: number "}
    Номер Danfoss_FBHeizung_Ruecklauf "Fußbodenheizung Rücklauf [JS (devide-by100.js):% s ° C]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: датчики: S5: число"}

    Number Danfoss_Warmwasser_Modus "Warmwasserheizung Modus [MAP (danfoss-operationmode.map):% s]"  (Danfoss) {channel = "modbus: data: eclcomfort310: operatingMode: circuit2: number"}
    Номер Danfoss_Warmwasser_Status "Warmwasserheizung Status [MAP (danfoss-operationstatus.map):% s] "<нагрев> (Danfoss) {channel =" modbus: data: eclcomfort310: operatingStatus: circuit2: number "}
    Switch Danfoss_Warmwasser_Umwaelzpumpe "Warmwasserheizung Umwälzpumpe [MAP (switch.map):% s]" <насос> (Danfoss) {channel = "modbus: data: eclcomfort310: pump: P3: switch"}
    Number Danfoss_Warmwasser_RuecklaufMax "Warmwasserheizung Rücklauf Max. [% S]" <температура> (Danfoss) {channel = "modbus: data: eclcomfort310: circuit2Parameters: maxReturnTemperature: number"}


    Всего наилучшего,
    Bechte

    Danfoss Ecl - Ecl Comfort 310 Портал

    Если вы ищете danfoss ecl portal , просто просмотрите наши ссылки ниже:

    https: // ecl.portal.danfoss.com/

    ECL Portal - это ваше коммуникационное приложение для удаленного управления вашей системой централизованного теплоснабжения. Будь то опытный или начинающий пользователь, ECL Portal предоставляет…

    https://assets.danfoss.com/documents/DOC267834095347/DOC267834095347.pdf

    ECL Portal - это эффективная SCADA под ключ. (Диспетчерский контроль и сбор данных) инструмент для профессиональных пользователей, таких как обслуживающий персонал районной энергетики…

    https://assets.danfoss.com/documents/DOC221086472424/DOC221086472424.pdf

    Для связи между контроллером (-ами) ECL Comfort 296/310 и ECL Portal используется существующее стандартное Интернет-соединение. (Ethernet) в здании.

    https://play.google.com/store/apps/details?id=com.danfoss.ecl&hl=en

    Если у вас есть ECL Comfort 310, вы можете использовать это приложение для оптимизации и контроля систем отопления. Вы можете зарегистрировать бесплатную учетную запись на…

    https://www.yumpu.com/en/document/view/18452215/ecl-portal-professional-terms-and-conditions-danfosscom

    Общие договорные условия Danfoss A / S на предоставление.Портал ECL «Бизнес». 1. Общие. Эти условия распространяются только на компании, юридические лица…

    https://www.buildingdesign.co.uk/bd-app/danfoss-heating.htm

    Вы можете зарегистрировать бесплатную учетную запись на ecl.portal.danfoss.com и зарегистрировать свой ECL Comfort 310 на портале с серийным номером и кодом доступа, полученными в…

    https://danfoss-webex-umbraco-prodgreen.azurewebsites.net/en-gb/service-and-support/case-studies/dhs/heating-facility-reconstruction-in-kopaonik-mountain-resort-kopaonik-serbia /

    Решения Danfoss на горе Копаоник, в результате улучшаются… ECL Portal обеспечивает интегрированное отображение всех важных параметров системы отопления с помощью стандартных…

    http: // portal-db.live / uk / ecl-portal

    ECL Portal - 5-шаговая инструкция. Danfoss District Energy. VI.HX.G1.02. ДЕН-СМТ / ДК. 1. Подключите ECL 310 к Интернету. ECL Comfort 310 должен быть.

    Проверьте, насколько легко подключить ECL Comfort к порталу ECL с помощью нескольких простых шагов.

    https://www.pdffiller.com/82186177–Installation-Guide-ECL-Portal-API-Web-interface-for-ECL-Danfoss-

    Получить руководство по установке ECL Portal API Web-интерфейс для ECL - Danfoss. Заполните онлайн.Быстро заполните свой документ. Сохраните, загрузите, распечатайте и поделитесь. Подпишите и сделайте…

    https://www.manualslib.com/manual/1255521/Danfoss-Ecl-Comfort-296.html

    Просмотрите и загрузите онлайн-руководство по эксплуатации Danfoss ECL Comfort 296. … Конфигурация портала (только ECL Comfort 296/310) Портал ECL Статус портала Информация о портале 5998…

    https://www.archiexpo.com/prod/danfoss/product-426-1683814.html

    Узнайте всю информацию о продукте DANFOSS: регулятор температуры в помещении ECL COMFORT 296.… Интернет-портал ECL взаимодействует с

    Связанные

    счетчиков энергии SCADA, поддерживаемых решениями Danfoss SCADA, Enspire® и ECL Comfort 296/310

    Интегральные схемы

    Дискретные компоненты

    Разъемы и структурные элементы

    Монтажный блок Модули и аксессуары

    Источники питания и модули питания

    Электронные материалы

    Контрольно-измерительный комплект

    Электроинструменты и материалы

    Мехатроника

    Обработка и настройка

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
