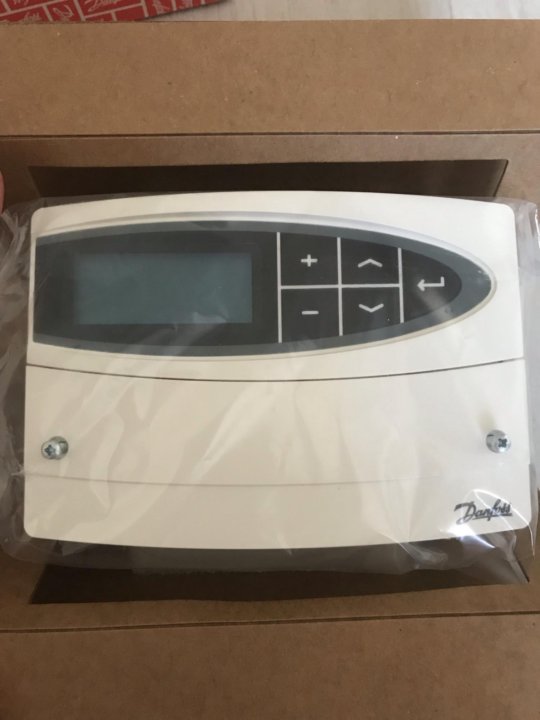

Danfoss Электронный регулятор ECL Comfort 110
Главная страница Каталог Danfoss (850) Контроллеры и диспетчеризация (23) Электронные регуляторы (8)
Описание
Артикул: 087B1262
34 210.
40₽
43 859.20 ₽
цена за штуку
Быстрый заказ
| Наличие на складах: | |
|---|---|
| Офис — Краснодар | Под заказ |
| Склад в Видном | Под заказ |
| Склад в Мытищах | Под заказ |
Возможен самовывоз
Доставка
Бренд:
Родина бренда:
Дания
Технические характеристики
Технические характеристики
Гарантия
1 год
Масса, кг
0.
1
Описание и фото товара, технические характеристики носят справочный характер и основываются на последних доступных сведениях от производителя. Предложение не является публичной офертой.
Danfoss Электронный регулятор ECL Comfort 110
Инструкции и руководства для DANFOSS ECL Comfort 110
Сейчас в базе инструкций для DANFOSS ECL Comfort 110 насчитывается 3 бесплатных инструкций.
DANFOSS / Обогреватель
DANFOSS ECL Comfort 110 (20 стр., ru)
Оглавление инструкции
- Страница 1 из 21
✐ Инструкция ECL Comfort 110 Применение 116 (действует применительно к версии программного обеспечения 1.08) Поддержание заданной температуры горячей воды в системе горячего водоснабжения (ГВС) *087R9822* *VIKTF450* 40 Инструкция пользователя Установка и техническое обслуживание VI.KT.F4.50 © - Страница 2 из 21
Как осуществлять управление ? Настройка температур и величин Переключение между строками меню Выбор/возвращение Удержание клавиши 2 сек.
: Возвращение в меню для ежедневного пользования Что означают символы? 1000 Темп. 48@½ Режим НОРМА< Заданная температура подаваемого теплоносителя находится под - Страница 3 из 21
Содержание Датчики температуры типа Рt 1000 Все датчики, используемые с регулятором ЕСL Comfort являются датчиками типа Рt 1000. Их сопротивление равно 1000 Ом при 0°С и изменяется на 3.9 Ом/градус. Система оптимизации Регулятор оптимизирует время начала/прекращения периодов поддержания заданной - Страница 4 из 21
Термины и определения 8301 8310 8311 8315 Вер. (номер версии) Подсветка (яркость дисплея) Контраст (контраст дисплея) Язык 24 24 24 25 Установка ………………………………………………………………………………………26 Монтаж регулятора ЕСL Сomfort Подкл. к электрической - Страница 5 из 21
Часто возникающие вопросы Время на дисплее на один час отличается от действительного? См. переход на летнее время в строке 7198. Введение Надисплее отображается неправильное время? Если был перерыв в подаче электроэнергии продолжительностью более 36 часов, то, возможно, произошел сброс часов. - Страница 6 из 21
Введение Список проверочных операций (электрические соединения) Как пользоваться этой инструкцией Инструкция состоит из шести частей: • Введение • Общая информация о настройках • Ежедневное пользование • Техническое обслуживание • Установка • Проверка Готов ли к работе регулятор ECL Comfort? - Страница 7 из 21
✐ Общая информация о настройках Размещение датчиков температуры Важно правильно расположить датчики в Вашей системе. Перечисленные ниже датчики температуры – это датчики, используемые для серии ECL Comfort, и для Вашей системы могут понадобиться лишь некоторые из них! Датчик температуры наружного - Страница 8 из 21
Ежедневное использование Управление в ручном режиме Температура Выберите режим управления Для включения подсветки нажмите любую кнопку. Темп. Режим Режим НОРМА< Ср. 48@½ НОРМА Установка заданной температуры ГВС Нажатие кнопки более 5 сек. переводит контроллер в ручной режим. Измените заданную - Страница 9 из 21
Адаптация регулятора ECL Comfort 110 При первом включении регулятора Вам необходимо выбрать язык (по умолчанию используется английский язык). Выбор режима регулирования Язык Русский Во время работы в автоматическом режиме (АUТО), т.е. по заранее запланированному графику работы, символы будут - Страница 10 из 21
Система нагрева ГВС 3: Регулирование температуры горячей воды в контуре ГВС с учетом водоразбора, производимое реле расхода (FS) Стоп1 12:00 Ср. ]]]][!{]]!!] Danfoss 87h3156.10 Мигает следующая линейка. Ознакомьтесь или измените начало («Start2») следующего периода комфортной температуры. Старт2 - Страница 11 из 21
Как определить тип Вашей системы Техническое обслуживание Регулятор ECL Comfort – это универсальный регулятор, который может использоваться в различных системах. На основании изображенных ниже стандартных схем Вы можете создавать дополнительные схемы, в соответствии с особенностями Вашей системы. В - Страница 12 из 21
«Return T limit» (Ограничение температуры возвращаемого теплоносителя) 4000 Подключение датчиков температуры и шины ЕСL Danfoss 87h3159.10 Регулятор автоматически изменяет заданную температуру подаваемого теплоносителя для получения приемлемой температуры возвращаемого теплоносителя, когда - Страница 13 из 21
Подключение к электрической сети – 24 В переменного тока общая информация Danfoss 87h3160. 10 Рекомендуемое значение установки для опции «Предельное значение» в системах ГВС с постоянным расходом имеет такое же значение, как и заданная температура подаваемого теплоносителя. Это предотвращает - Страница 14 из 21
Влияние выше 0: Заданная температура подаваемого теплоносителя увеличивается, когда температура возвращаемого теплоносителя опускается ниже установленного предельного значения. Подключение к электрической сети 24 В переменного тока общая информация Пример Предел обратки устанавливается на 50 °C. - Страница 15 из 21
Установка и монтаж «Control param.» (Параметры регулирования) 6000 Монтаж регулятора ЕСL Сomfort «Auto tuning» (Автонастройка) 6173 Диапазон настроек ON (вкл.) / OFF (выкл) Для удобства доступа Вам следует установит регулятор ЕСL Сomfort вблизи отопительного оборудования. Выберите один из трех - Страница 16 из 21
«Motor prot.» (Защита электропривода) Диапазон настроек OFF (выкл) / 10 … 59 мин. 6174 Предотвращает нестабильное регулирование температуры (результатом этого являются колебания привода). Это может произойти при очень низкой нагрузке. Защита электропривода увеличивает долговечность всех - Страница 17 из 21
«Service» (Сервис) 8000 «Code no.» (Номер кода изделия) 8300 Tn (Постоянная времени интегрирования) Диапазон настроек 5 … 999 сек. Дисплей 087BXXXX «Ver.» (Номер версии изделия) 8301 Дисплей ABBBCCWWYY A = BBB = CC = WW = YY = версия аппаратного обеспечения версия программного обеспечения версия - Страница 18 из 21
Nz (Нейтральная зона) 6187 Диапазон настроек 1 … 9 К «Type» (Тип) Установите приемлемые отклонения температуры подаваемого теплоносителя. Установите нейтральную зону на высокое значение, если для Вас приемлемы значительные колебания температуры подаваемого теплоносителя. Когда фактическая - Страница 19 из 21
Время открытия С целью продления долговечности привода данная настройка должна быть установлена на как более возможно высокое значение «Daylight» (Переход на летнее время) Диапазон настроек ON (вкл) / OFF (выкл) 7198 Заводские настройки ON (вкл) Выберите автоматический(ОN) или ручной(ОFF) режим - Страница 20 из 21
«Application» (Применение) 7000 «P1 exercise» (Кратковременное приведение в действие насоса Р1) 7022 Диапазон настроек ON (вкл) / OFF (выкл) «Standby T» (Температура режима ожидания) Заводские настройки OFF (выкл) Приводит насос в движение с цепью предотвращения его возможной блокировки, в периоды, - Страница 21 из 21
: Возвращение в меню для ежедневного пользования Что означают символы? 1000 Темп. 48@½ Режим НОРМА< Заданная температура подаваемого теплоносителя находится под
Выбор режима регулирования Язык Русский Во время работы в автоматическом режиме (АUТО), т.е. по заранее запланированному графику работы, символы будут
10 Рекомендуемое значение установки для опции «Предельное значение» в системах ГВС с постоянным расходом имеет такое же значение, как и заданная температура подаваемого теплоносителя. Это предотвращает
Это может произойти при очень низкой нагрузке. Защита электропривода увеличивает долговечность всехDANFOSS / Обогреватель
DANFOSS ECL Comfort 110 (2 стр.
, ru)Оглавление инструкции
- Страница 1 из 3
*087R9823* Краткое руководство ECL Comfort 110, application 116 *VIKTI250* программного обеспечения 1.08 Как осуществлять управление? Настройка температур и величин Переключение между строками меню Выбор/возвращение Удержание клавиши 2 сек.: Возвращение в меню для ежедневного пользования Что - Страница 2 из 3
*087R9823* Краткое руководство ECL Comfort 110, application 116 *VIKTI250* программного обеспечения 1.08 Техническое обслуживание 1000 Дата – время 2000 Т под. 4000 Огр. Т обр. 6000 Параметры регул. 7000 Приложение 8000 Сервис DH-SMT/DK Ежедневное использование Нажмите и удерживайте кнопку в - Страница 3 из 3
DANFOSS / Обогреватель
DANFOSS ECL Comfort 110 (2 стр., ru)
Оглавление инструкции
- Страница 1 из 3
Краткое руководство ECL Comfort 110, application 130 *087R9821* *VIKTh250* программного обеспечения 1. 08 Как осуществлять управление? Настройка температур и величин Переключение между строками меню Выбор/возвращение Удержание клавиши 2 сек.: Возвращение в меню для ежедневного пользования Что - Страница 2 из 3
*087R9821* Краткое руководство ECL Comfort 110, application 130 *VIKTh250* программного обеспечения 1.08 Техническое обслуживание 1000 Дата – время Ежедневное использование Нажмите и удерживайте кнопку в течение 2 секунд. 1000 Дата – время 2175 2176 2177 2178 Угол Смещен. Т мин. 3015 3182 3183 - Страница 3 из 3
08 Как осуществлять управление? Настройка температур и величин Переключение между строками меню Выбор/возвращение Удержание клавиши 2 сек.: Возвращение в меню для ежедневного пользования ЧтоECL Comfort 110, Напряжение питания [В] AC: 207 – 244, Тип таймера: Без таймера | Регуляторы комфорта ECL | Электронные контроллеры и решения для мониторинга | Климатические решения для отопления
Переключить сайт
Если вы продолжите, вы войдете в систему и будете перенаправлены в магазин Данфосс по умолчанию.
Вы покидаете магазин
Если вы продолжите, вы выйдете из своего магазина Danfoss и будете перенаправлены в выбранный вами магазин.
Вы выходите из системы, поскольку у вас нет учетных данных для совершения покупок в выбранной стране.
Сменить магазин
Вы находитесь в магазине {0}.
Страна
- Дом
- Климатические решения для отопления
- Электронные контроллеры и решения для мониторинга
- Регуляторы комфорта ECL
- 087B1261
Экспортная страница
ECL Comfort 110, Напряжение питания [В] AC: 207–244, Тип таймера: Без таймера
ECL Comfort 110–230 В пер.
Существует более новая улучшенная версия этого продукта, которую Danfoss рекомендует изучить.
Замена
Информация о продукте
| Вес брутто | 0,56 кг |
| Масса нетто | 0,54 кг |
| EAN | 5702421067727 |
| Вес брутто | 0,56 кг |
| Масса нетто | 0,54 кг |
| EAN | 5702421067727 |
| Выходная нагрузка привода [ВА] | 15 ВА |
Влажность окружающей среды [% относительной влажности] [макс. ] | 65 % относительной влажности |
| Температура окружающей среды [°C] [макс.] | 55°С |
| Температура окружающей среды [°C] [мин] | 0°С |
| Источник приложения | Бортовой |
| Стандарт допуска | Маркировка CE Директива по ЭМС: 2004/108/EC Излучение: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива LVD 2006/95/EC |
| Связь | ECL-Bus (без гальванической развязки) |
| Описание | ECL Comfort 110–230 В перем. |
| Функции ГВС | Автонастройка Влияние температуры обратной магистрали |
| Тип дисплея | ЖК-дисплей по индивидуальному дизайну |
| Общие функции | Проверка циркуляционного насоса Проверка регулирующего клапана Внешнее блокирующее устройство Защита от замерзания Сеть ведущий-ведомый Защита двигателя Подключение дистанционного управления |
| Степень защиты | IP41 |
| Настройка кривой нагрева для отопительного контура | Склон |
| Количество 3-точечных выходов управления двигателем | 1 |
| Количество контуров ГВС | 1 |
| Количество цифровых входов | 1 |
| Количество контуров отопления | 1 |
| 1 | |
| Количество релейных выходов | 1 |
| Количество входов датчиков | 4 шт |
| Потребляемая мощность [Вт] | 3 Вт |
| Группа продуктов | Электронные контроллеры |
| Список веществ-кандидатов REACH >0,1% | Свинец |
| Релейный выход, индуктивная нагрузка [A] | 2 А |
| Активная нагрузка релейного выхода [A] | 4 А |
| Выходное напряжение реле [В] AC | 230 В |
| Длина кабеля датчика [мм] | 125 мм |
Температура хранения [°C] [макс. ] | 70°С |
| Температура хранения [°C] [мин] | -40°С |
| Напряжение питания [В] AC | 230 В |
| Напряжение питания [В] AC [Макс.] | 244 В |
| Напряжение питания [В] AC [мин] | 207 В |
| Частота напряжения питания [Гц] | 50 Гц |
| Датчики температуры типа | Пт 1000 |
| Таймер резервного питания [ч] | 12 ч |
| Тип таймера | Нет таймера |
| ЭКЛ Комфорт 110 | |
| Тип ввода пользователя | Дисплей Кнопки |
| Выходная нагрузка привода [ВА] | 15 ВА |
Влажность окружающей среды [% относительной влажности] [макс. ] | 65 % относительной влажности |
| Температура окружающей среды [°C] [макс.] | 55°С |
| Температура окружающей среды [°C] [мин] | 0°С |
| Источник приложения | Бортовой |
| Стандарт допуска | Маркировка CE Директива по электромагнитной совместимости: 2004/108/EC Излучение: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива по низковольтному оборудованию 2006/95/EC |
| Связь | ECL-Bus (без гальванической развязки) |
| Описание | ECL Comfort 110–230 В перем. |
| Функции ГВС | Автонастройка Влияние температуры обратки |
| Тип дисплея | LCD индивидуальный дизайн |
| Общие функции | Проверка циркуляционного насоса Проверка регулирующего клапана Внешнее блокирующее устройство Защита от замерзания Сеть ведущий-ведомый Защита двигателя Подключение дистанционного управления |
| Степень защиты | IP41 |
| Настройка кривой нагрева для отопительного контура | Склон |
| Количество 3-точечных выходов управления двигателем | 1 |
| Количество контуров ГВС | 1 |
| Количество цифровых входов | 1 |
| Количество контуров отопления | 1 |
| Количество насосов | 1 |
| Количество релейных выходов | 1 |
| Количество входов датчиков | 4 шт |
| Потребляемая мощность [Вт] | 3 Вт |
| Группа продуктов | Электронные контроллеры |
| Список веществ-кандидатов REACH >0,1% | Ведущий |
| Релейный выход, индуктивная нагрузка [A] | 2 А |
| Активная нагрузка релейного выхода [A] | 4 А |
| Выходное напряжение реле [В] AC | 230 В |
| Длина кабеля датчика [мм] | 125 мм |
Температура хранения [°C] [макс. ] | 70°С |
| Температура хранения [°C] [мин] | -40°С |
| Напряжение питания [В] AC | 230 В |
| Напряжение питания [В] AC [Макс.] | 244 В |
| Напряжение питания [В] AC [мин] | 207 В |
| Частота напряжения питания [Гц] | 50 Гц |
| Датчики температуры типа | Пт 1000 |
| Таймер резервного питания [ч] | 12 ч |
| Тип таймера | Нет таймера |
| Тип | ЭКЛ Комфорт 110 |
| Тип пользовательского ввода | Дисплей Кнопки |
Аксессуары
Запасные части
Замена
Замена
Замена
Услуги
ECL Comfort Switch 110, Time type 2 [V] AC: 2 Напряжение питания 2 | Регуляторы комфорта ECL | Электронные контроллеры и решения для мониторинга | Климатические решения для отопления
Переключить сайт
Если вы продолжите, вы войдете в систему и будете перенаправлены в магазин Данфосс по умолчанию.
Вы покидаете магазин
Если вы продолжите, вы выйдете из своего магазина Danfoss и будете перенаправлены в выбранный вами магазин.
Вы выходите из системы, поскольку у вас нет учетных данных для совершения покупок в выбранной стране.
Сменить магазин
Вы находитесь в магазине {0}.
Страна
- Дом
- Климатические решения для отопления
- Электронные контроллеры и решения для мониторинга
- Регуляторы комфорта ECL
- 087B1262
Экспортная страница
ECL Comfort 110, Напряжение питания [В] AC: 207–244, Тип реле времени: Неделя
ECL Comfort 110, 230 В, с таймером
| EAN | 5702421067734 |
| Вес брутто | 0,56 кг |
| Масса нетто | 0,4 кг |
| EAN | 5702421067734 |
| Выходная нагрузка привода [ВА] | 15 ВА |
Влажность окружающей среды [% относительной влажности] [макс. ] | 65 % относительной влажности |
| Температура окружающей среды [°C] [макс.] | 55°С |
| Температура окружающей среды [°C] [мин] | 0°С |
| Источник приложения | Бортовой |
| Стандарт допуска | Маркировка CE Директива по ЭМС: 2004/108/EC Излучение: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива LVD 2006/95/EC |
| Связь | ECL-Bus (без гальванической развязки) |
| Описание | ECL Comfort 110, 230 В, с таймером |
| Функции ГВС | Автонастройка Влияние температуры обратки |
| Тип дисплея | ЖК-дисплей по индивидуальному дизайну |
| Общие функции | Проверка циркуляционного насоса Проверка регулирующего клапана Внешнее блокирующее устройство Защита от замерзания Сеть ведущий-ведомый Защита двигателя Подключение дистанционного управления |
| Степень защиты | IP41 |
| Настройка кривой нагрева для отопительного контура | Склон |
| Количество 3-точечных выходов управления двигателем | 1 |
| Количество комфортных периодов в день | 2 |
| Количество контуров ГВС | 1 |
| Количество цифровых входов | 1 |
| Количество контуров отопления | 1 |
| Количество насосов | 1 |
| Количество релейных выходов | 1 |
| Количество входов датчиков | 4 шт |
| Потребляемая мощность [Вт] | 3 Вт |
| Группа продуктов | Электронные контроллеры |
| Список веществ-кандидатов REACH >0,1% | Свинец |
| Релейный выход, индуктивная нагрузка [A] | 2 А |
| Активная нагрузка релейного выхода [А] | 4 А |
| Выходное напряжение реле [В] AC | 230 В |
| Длина кабеля датчика [мм] | 125 мм |
Температура хранения [°C] [макс. ] | 70°С |
| Температура хранения [°C] [мин] | -40°С |
| Напряжение питания [В] AC | 230 В |
| Напряжение питания [В] AC [Макс.] | 244 В |
| Напряжение питания [В] AC [мин] | 207 В |
| Частота напряжения питания [Гц] | 50 Гц |
| Датчики температуры типа | Пт 1000 |
| Таймер резервного питания [ч] | 12 ч |
| Тип таймера | Неделя |
| Тип | ЭКЛ Комфорт 110 |
| Тип ввода пользователя | Дисплей Кнопки |
| Выходная нагрузка привода [ВА] | 15 ВА |
Влажность окружающей среды [% относительной влажности] [макс. ] | 65 % относительной влажности |
| Температура окружающей среды [°C] [макс.] | 55°С |
| Температура окружающей среды [°C] [мин] | 0°С |
| Источник приложения | Бортовой |
| Стандарт допуска | Маркировка CE Директива по ЭМС: 2004/108/EC Излучение: EN 61000-6-3:2007 Помехоустойчивость: EN 61000-6-1:2007 Директива LVD 2006/95/EC |
| Связь | ECL-Bus (без гальванической развязки) |
| Описание | ECL Comfort 110, 230 В, с таймером |
| Функции ГВС | Автонастройка Влияние температуры обратной магистрали |
| Тип дисплея | ЖК-дисплей по индивидуальному дизайну |
| Общие функции | Проверка циркуляционного насоса Проверка регулирующего клапана Внешнее блокирующее устройство Защита от замерзания Сеть ведущий-ведомый Защита двигателя Подключение дистанционного управления |
| Степень защиты | IP41 |
| Настройка кривой нагрева для отопительного контура | Склон |
| Количество 3-точечных выходов управления двигателем | 1 |
| Количество комфортных периодов в день | 2 |
| Количество контуров ГВС | 1 |
| Количество цифровых входов | 1 |
| Количество контуров отопления | 1 |
| Количество насосов | 1 |
| Количество релейных выходов | 1 |
| Количество входов датчиков | 4 шт |
| Потребляемая мощность [Вт] | 3 Вт |
| Группа продуктов | Электронные контроллеры |
| Список веществ-кандидатов REACH >0,1% | Свинец |
| Релейный выход, индуктивная нагрузка [A] | 2 А |
| Активная нагрузка релейного выхода [A] | 4 А |
| Выходное напряжение реле [В] AC | 230 В |
| Длина кабеля датчика [мм] | 125 мм |
Температура хранения [°C] [макс. |
