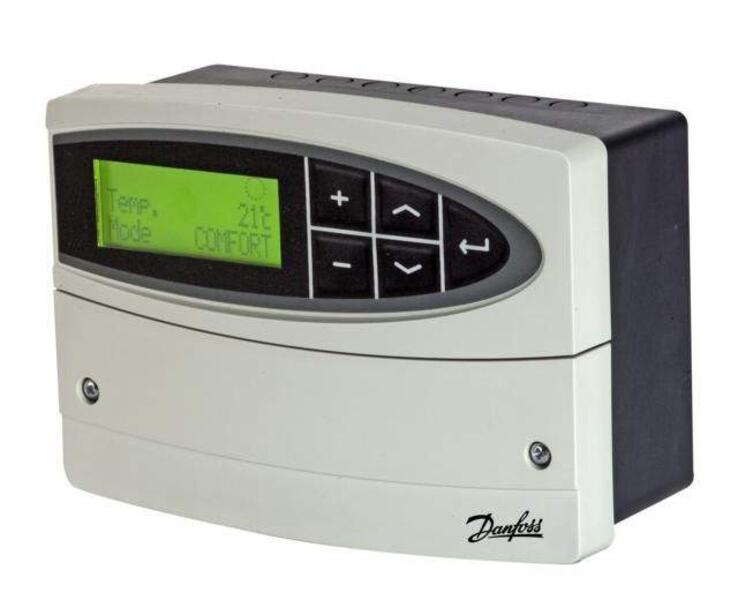

Danfoss 087h4040, ECL Comfort 310, Точечная матрица ЖК-дисплея, 207 V – 244 V
Danfoss 087h4040 – ECL Comfort 310, Точечная матрица ЖК-дисплея, 207 V – 244 V
ECL COMFORT 310/230 В
Информация о продукте
Влажность окружающей среды [% RH] [Max] | 65 % RH |
Группа продуктов | Электронные регуляторы |
Интерфейсы для передачи данных | Шина ECL 485 (без гальванической изоляции), M-Bus, Modbus (с гальванической изоляцией) |
Класс защиты корпуса | IP41 |
Кол-во входов | 10 pc |
Кол-во выходов для управления трехпозиционным электроприводом | 3 |
Кол-во контуров ГВС | 2 |
Кол-во контуров ГВС с баком-аккумулятором | 1 |
Кол-во контуров отопления | 3 |
Кол-во периодов комфортной температуры в день | 3 |
Кол-во релейных выходов | 6 |
Кол-во цифровых входов | 4 |
Количество насосов | 5 |
Максимальная суммарная длина кабелей датчиков [м] | 200 mm |
Минимальный период резервирования времени и даты | 72 h |
Напряжение на релейном выходе [В], перем. ток | 230 V |
Напряжение питания [В перем. тока] [макс.] | 244 V |
Напряжение питания [В перем. тока] [мин.] | 207 V |
Напряжение питания [В] пер. ток | 230 V |
Настройка отопительного графика для контура отопления | 6 точек, Наклон |
Номинальная емкостная нагрузка на релейных выходах [A] | 4 A |
Номинальная индуктивная нагрузка на релейных выходах [A] | 2 A |
Номинальная нагрузка на тирристорных выходах [ВА] | 15 VA |
Область применения | В зависимости от выбранного ключа программирования |
Общие функции | Аварийные функции, Тренировка циркуляционного насоса, Тренировка регулирующего клапана, Возможность внешнего управления с блокировкой автоматики, Защита от замерзания, Программа праздничных дней, Подключение ведущий/ведомый, Защита двигателя, Возможность дистанционного управления, Видимая регистрация температуры |
Описание | ECL COMFORT 310/230 В |
Потребляемая мощность [Вт] | 5 W |
Способ ввода пользовательских данных | Дисплей, Поворотная кнопка |
Стандарт сертификации | Маркировка СЕ, Директива EMC: 2004/108/EC, Защищенность: EN 61000-6-1:2007, Выбросы: EN 61000-6-3:2007, Директива LVD 2006/95/EC, EN 60730 |
Температура окружающей среды [°C] [Max] | 55 °C |
Температура окружающей среды [°C] [Min] | 0 °C |
Температура хранения [°C] [Max] | 70 °C |
Температура хранения [°C] [Min] | -40 °C |
Тип | ECL Comfort 310 |
Тип датчиков температуры | Pt 1000 |
Тип дисплея | Точечная матрица ЖК-дисплея |
Тип таймера | Неделя |
Тип цифровых входов | Возможно использование подтягивающего резистора 12 В |
Функции ГВС | Антибактериальная программа, Автонастройка, Влияние температуры обратного теплоносителя |
Частота напряжения питания [Гц] | 50 Hz |
Влажность окружающей среды [% RH] [Max] | 65 % RH |
Группа продуктов | Электронные регуляторы |
Интерфейсы для передачи данных | Шина ECL 485 (без гальванической изоляции), M-Bus, Modbus (с гальванической изоляцией) |
Класс защиты корпуса | IP41 |
Кол-во входов | 10 pc |
Кол-во выходов для управления трехпозиционным электроприводом | 3 |
Кол-во контуров ГВС | 2 |
Кол-во контуров ГВС с баком-аккумулятором | 1 |
Кол-во контуров отопления | 3 |
Кол-во периодов комфортной температуры в день | 3 |
Кол-во релейных выходов | 6 |
Кол-во цифровых входов | 4 |
Количество насосов | 5 |
Максимальная суммарная длина кабелей датчиков [м] | 200 mm |
Минимальный период резервирования времени и даты | 72 h |
Напряжение на релейном выходе [В], перем. ток | 230 V |
Напряжение питания [В перем. тока] [макс.] | 244 V |
Напряжение питания [В перем. тока] [мин.] | 207 V |
Напряжение питания [В] пер. ток | 230 V |
Настройка отопительного графика для контура отопления | 6 точек, Наклон |
Номинальная емкостная нагрузка на релейных выходах [A] | 4 A |
Номинальная индуктивная нагрузка на релейных выходах [A] | 2 A |
Номинальная нагрузка на тирристорных выходах [ВА] | 15 VA |
Область применения | В зависимости от выбранного ключа программирования |
Общие функции | Аварийные функции, Тренировка циркуляционного насоса, Тренировка регулирующего клапана, Возможность внешнего управления с блокировкой автоматики, Защита от замерзания, Программа праздничных дней, Подключение ведущий/ведомый, Защита двигателя, Возможность дистанционного управления, Видимая регистрация температуры |
Описание | ECL COMFORT 310/230 В |
Потребляемая мощность [Вт] | 5 W |
Способ ввода пользовательских данных | Дисплей, Поворотная кнопка |
Стандарт сертификации | Маркировка СЕ, Директива EMC: 2004/108/EC, Защищенность: EN 61000-6-1:2007, Выбросы: EN 61000-6-3:2007, Директива LVD 2006/95/EC, EN 60730 |
Температура окружающей среды [°C] [Max] | 55 °C |
Температура окружающей среды [°C] [Min] | 0 °C |
Температура хранения [°C] [Max] | 70 °C |
Температура хранения [°C] [Min] | -40 °C |
Тип | ECL Comfort 310 |
Тип датчиков температуры | Pt 1000 |
Тип дисплея | Точечная матрица ЖК-дисплея |
Тип таймера | Неделя |
Тип цифровых входов | Возможно использование подтягивающего резистора 12 В |
Функции ГВС | Антибактериальная программа, Автонастройка, Влияние температуры обратного теплоносителя |
Частота напряжения питания [Гц] | 50 Hz |
Масса брутто | 0. 68 kg |
Вес нетто | 0.48 kg |
Европейский Товарный Номер | 5710104013244 |
Масса брутто | 0.68 kg |
Вес нетто | 0.48 kg |
Европейский Товарный Номер | 5710104013244 |
Сайт продавца продукции Danfoss. Получить дополнительную информацию о стоимости, описании, спецификации и характеристиках позиции 087h4040 вы можете по телефону +7 495 921-67-77 или электронной почте [email protected].
Мы предлагаем следующие способы доставки товара:
Самовывоз из пункта выдачи
Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Курьерская доставка по Москве
Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.
Доставка транспортной компанией по России
Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.
Мы предлагаем следующие способы оплаты товара:
Оплата наличными
Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.
Безналичная оплата
Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.
Электронные способы
Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.
Контакты отдела доставки:
Телефон: +7 495 921-67-77
E-mail: [email protected]
Запросить КП / Счет
Контакты гарантийного отдела:
Телефон:
E-mail: [email protected]
Запросить КП / Счет
Оставьте заявку в один клик и наш специалист свяжется с вами в кратчайшие сроки:
- Окажет профессиональную консультацию.
- Сообщит цену.
- Сообщит информацию об актуальных акциях и скидках.
- Подскажет ближайшее к вам отделение с наличием нужной продукции.
- Согласует с вами возможное время доставки.
Связаться с отделом продажТелефон: +7 495 921-67-77
E-mail: [email protected]
Запросить КП / Счет
дешево Danfoss ECL Comfort 310 NEW, € 634,10
Тип: ECL Comfort 310 NEW
№ арт.: 807х4040
Напряжение: 230В
В комплекте: инструкция
Хотите получить 20 евро за неисправный товар?
Отправьте нам дефектный товар того же типа, и мы вернем его вам,
после того, как мы получим товар и после истечения срока права отказа, переведите 20 евро на ваш банковский счет.
1. Распечатайте документы на возврат (нажмите здесь), заполните их и приложите к возврату.
2. Составьте бланк возврата (нажмите здесь), распечатайте его, приклейте к посылке DPD и бесплатно сдайте на ближайшем отделении DPD.
Напишите первый отзыв об этом товаре и помогите другим принять решение о покупке!
Отзывов пока нет.
Фамилия
Электронная почта
Вопрос о товареВаш вопрос
Я прочитал политику конфиденциальности и согласен с ее действительностью. ()
Защита от спама активна Контактные данныеЭлектронная почта
Я прочитал политику конфиденциальности и согласен с ее действительностью. ()
Активирована защита от спама
Интеграция систем отопления Danfoss ECL310 — Индивидуальные интеграции
acdcnow
#1
Привет,
У меня есть контроллер Danfoss ECL 310, использующий TCP/IP Modbus.
У меня есть версия V1.30 (4572) с приложением A247_1 V01.
Я много искал, но пока не смог найти ни одного пользовательского компонента, чтобы управлять моей системой отопления, передавать данные датчиков и т.д.
Что я смог сделать сам, так это прочитать какой-то регистр с платформы Modbus, что нормально, но я хотел бы иметь возможность изменить даже некоторые настройки температуры на этом нагреве, который у меня пока не работает.
Есть ли у кого-нибудь еще какие-нибудь знания в этом.
Я использовал инструмент ECL для подключения и считывания регистра из Modbus, который находится в HA, тогда всегда на один регистр меньше, чем в инструменте ECL, в любом случае я получаю значения при чтении.
Но на некоторых я не могу записать некоторые значения изменений обратно.
modbus.yaml - имя: ecl310 тип: TCP хост: 10.0.0.20 порт: 502 задержка: 5 тайм-аут: 10 климат: - имя: ECL310_Soll_Temp интервал_сканирования: 600 адрес: 11179 input_type: холдинг количество: 1 тип_данных: int16 макс_темп: 30 мин_темп: 10 смещение: 0 точность: 1 масштаб: 0,1 # структура: "!i" target_temp_register: 11179темп_шаг: 0,5 температура_единица: C - имя: ECL310_absenk_Temp интервал_сканирования: 600 адрес: 11180 input_type: холдинг количество: 1 тип_данных: int16 макс_темп: 30 мин_темп: 10 смещение: 0 точность: 1 масштаб: 0,1 # структура: "!i" target_temp_register: 11180 темп_шаг: 0,5 температура_единица: C датчики: - имя: ECL310_S1 раб: 254 интервал_сканирования: 300 адрес: 10200 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_S2 раб: 254 интервал_сканирования: 300 адрес: 10201 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_S3 раб: 254 интервал_сканирования: 300 адрес: 10202 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_S4 раб: 254 интервал_сканирования: 300 адрес: 10203 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_S5 раб: 254 интервал_сканирования: 300 адрес: 10204 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_S6 раб: 254 интервал_сканирования: 300 адрес: 10205 input_type: холдинг единица_измерения: °C device_class: температура количество: 1 масштаб: 0,01 смещение: 0 точность: 1 тип_данных: int16 - имя: ECL310_min_Outdoor_temp единица_измерения: °C адрес: 10499 input_type: холдинг раб: 254 тип_данных: int16 масштаб: 0,01 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_max_Outdoor_temp единица_измерения: °C адрес: 10504 input_type: холдинг раб: 254 тип_данных: int16 масштаб: 0,01 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_normal_wasser единица_измерения: °C адрес: 12189 input_type: холдинг тип_данных: int16 раб: 254 масштаб: 0,1 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_absenkung_wasser единица_измерения: °C адрес: 12190 input_type: холдинг тип_данных: int16 раб: 254 масштаб: 0,1 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_vorlauf_min_temp единица_измерения: °C адрес: 11176 input_type: холдинг тип_данных: int16 раб: 254 точность: 1 масштаб: 1 смещение: 0 интервал_сканирования: 600 - имя: ECL310_vorlauf_max_temp единица_измерения: °C адрес: 11177 масштаб: 1 смещение: 0 точность: 1 input_type: холдинг тип_данных: int16 раб: 254 интервал_сканирования: 600 - название: ECL310_komfort_soll единица_измерения: °C адрес: 11179input_type: холдинг тип_данных: int16 раб: 254 масштаб: 0,1 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_absenkung_soll единица_измерения: °C адрес: 11180 input_type: холдинг тип_данных: int16 раб: 254 масштаб: 0,1 смещение: 0 точность: 1 интервал_сканирования: 600 - имя: ECL310_frostschutz единица_измерения: °C адрес: 12092 input_type: холдинг тип_данных: int16 раб: 254 интервал_сканирования: 600 - имя: ECL310_betriebsartww адрес: 4201 input_type: ввод тип_данных: int16 раб: 254 интервал_сканирования: 60 - имя: ECL310_betriebsartheizung адрес: 4200 input_type: ввод тип_данных: int16 раб: 254 интервал_сканирования: 60 - название: Пумпе 1 раб: 254 адрес: 4005 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - название: Пумпе 2 раб: 254 адрес: 4006 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - название: Пумпе 3 раб: 254 адрес: 4007 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: m1_oeffnen раб: 254 адрес: 3999 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: m1_schliessen раб: 254 адрес: 4000 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: m2_oeffnen раб: 254 адрес: 4001 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - название: m2_schliessen раб: 254 адрес: 4002 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_triac_m1 раб: 254 адрес: 4059input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_triac_m2 раб: 254 адрес: 4060 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_triac_m3 раб: 254 адрес: 4061 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_pumpe1 раб: 254 адрес: 4065 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_pumpe2 раб: 254 адрес: 4066 input_type: ввод тип_данных: int16 интервал_сканирования: 60 - имя: manual_pumpe3 раб: 254 адрес: 4067 input_type: ввод тип_данных: int16 интервал_сканирования: 60``` датчик.yaml - платформа: шаблон датчики: вентилмодус_m1: friendly_name: "Модус M1" value_template: >- {% if is_state('sensor.manual_triac_m1', '0') %} АВТО {% elif is_state('sensor.manual_triac_m1', '1') %} ОСТАНАВЛИВАТЬСЯ {% elif is_state('sensor.manual_triac_m1', '2') %} SCHLIE?EN {% elif is_state('sensor.manual_triac_m1', '3') %} ОФФНЕН {% еще %} {% конец%} - платформа: шаблон датчики: вентилмодус_м2: friendly_name: "Модус М2" value_template: >- {% if is_state('sensor.manual_triac_m2', '0') %} АВТО {% elif is_state('sensor.manual_triac_m2', '1') %} ОСТАНАВЛИВАТЬСЯ {% elif is_state('sensor.manual_triac_m2', '2') %} SCHLIE?EN {% elif is_state('sensor.manual_triac_m2', '3') %} ОФФНЕН {% еще %} {% конец%} - платформа: шаблон датчики: Pumpenmodus_p1: friendly_name: "Модус P1" value_template: >- {% if is_state('sensor. manual_pumpe1', '0') %} АВТО {% elif is_state('sensor.manual_pumpe1', '1') %} ВЫКЛЮЧЕННЫЙ {% elif is_state('sensor.mmanual_pumpe1', '2') %} НА {% еще %} {% конец%} - платформа: шаблон датчики: Pumpenmodus_p3: friendly_name: "Модус P3" value_template: >- {% if is_state('sensor.manual_pumpe3', '0') %} АВТО {% elif is_state('sensor.manual_pumpe3', '1') %} ВЫКЛЮЧЕННЫЙ {% elif is_state('sensor.mmanual_pumpe3', '2') %} НА {% еще %} {% конец%} - платформа: шаблон датчики: bewegung_m1: friendly_name: "M1 Bewegungsmodus" value_template: >- {% if is_state('sensor.m1_oeffnen', '1') %} эффнен {% elif is_state('sensor.m1_schliessen', '1') %} шлиссен {% еще %} останавливаться {% конец%} - платформа: шаблон датчики: bewegung_m2: friendly_name: "M2 Bewegungsmodus" value_template: >- {% if is_state('sensor. m2_oeffnen', '1') %} Оффнен {% elif is_state('sensor.m2_schliessen', '1') %} шлиссен {% еще %} останавливаться {% конец%} - платформа: шаблон датчики: р1: friendly_name: "Heizungspumpe" value_template: >- {% если is_state('sensor.pumpe_1', '1') %} Эйн {% еще %} Аус {% конец%} - платформа: шаблон датчики: р3: friendly_name: "Циркуляционный насос" value_template: >- {% если is_state('sensor.pumpe_3', '1') %} Эйн {% еще %} Аус {% конец%} - платформа: шаблон датчики: wasserbetriebsmodus: friendly_name: "WW Betriebsmodus" value_template: >- {% if is_state('sensor.ecl310_betriebsartww', '0') %} Руководство {% elif is_state('sensor.ecl310_betriebsartww', '1') %} Расписание {% elif is_state('sensor. ecl310_betriebsartww', '2') %} Комфорт {% elif is_state('sensor.ecl310_betriebsartww', '3') %} Постоянная неудача {% elif is_state('sensor.ecl310_betriebsartww', '4') %} Постоянный комфорт {% еще %} неуспешный {% конец%} - платформа: шаблон датчики: Heizungsbetriebsmodus: friendly_name: "Betriebsmodus Heizung" value_template: >- {% if is_state('sensor.ecl310_betriebsartheizung', '0') %} Руководство {% elif is_state('sensor.ecl310_betriebsartheizung', '1') %} Расписание {% elif is_state('sensor.ecl310_betriebsartheizung', '2') %} Комфорт {% elif is_state('sensor.ecl310_betriebsartheizung', '3') %} Постоянная неудача {% elif is_state('sensor.ecl310_betriebsartheizung', '4') %} Постоянный комфорт {% еще %} неуспешный {% конец%}
результат этого в ловеласе:
modbus_HA_pic1543×598 81,4 КБ
1 Нравится
xCybPLx
#2
Я не могу получить ни одного значения. Я попробовал ECL Tool, и он работает. Не могли бы вы помочь начать с этой штуки?
acdcnow
#3
Как получить доступ к контроллеру ecl310 с помощью ecl Tool? IP и порт, который является основным путем доступа.
Конечно, modbus.yaml должен быть включен в файл configuration.yaml, или вы можете добавить его туда как раздел. Вы только что скопировали датчики штампа и файл modbus.yaml? Что говорит журнал?
хCybPLx
#4
На самом деле мне удалось подключиться и я могу считывать некоторые значения – например температуру воды и прочее с датчиков. Однако я пока не могу прочитать некоторые значения. Вещи, которые я могу установить в ECL310, такие как кривая нагрева или максимальная температура нагрева, я не могу прочитать.
acdcnow
#5
Это не часть датчиков, так как они мне не нужны… Если вам нужно добавить, то используйте инструменты ECL, проверьте регистр, где находятся значения, и просто добавьте их. Добавил еще несколько полезных для себя. Это Pump1 и Pump3, а также два клапана… и преобразовать настройки режима в читаемое значение.
Кривая напора — это регистр 11175 в ECL Tool, например,
Разная температура нагрева… регистр 11400 – 11405 (Y1-Y6)
xCybPLx
#6
Я попытался прочитать 11175 в HA, но он не может прочитать значение. В ECL Tool это работает.
acdcnow
#7
имейте в виду, что всегда есть разница между инструментом ECL и HA modbus 11175 – это инструменты ECL, а 11174 – HA. Я не знаю, почему может быть какая-то ошибка подсчета… Проверьте все другие значения, которые у меня есть в файле sensor.yaml, все – 1 к инструменту ECL. чт
к3мп (Грег)
#8
спасибо, что поделились своей конфигурацией! Я использовал ваши, чтобы сгенерировать свои.
