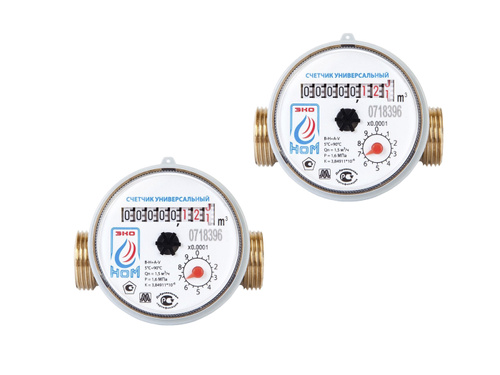

63564-16: ЭКО-15 Счетчики воды крыльчатые универсальные
Назначение
Счетчики воды крыльчатые универсальные ЭКО-15 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.

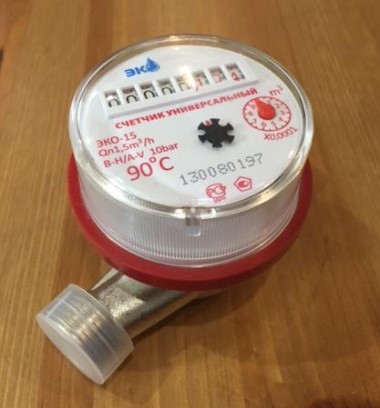

Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 90) оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) оС имеют наклейку синего цвета или синее зажимное кольцо.
Счетчики имеют диаметр условного прохода (Ду) 15 мм и метрологический класс А или В.
Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм3/имп.
Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики выпускаются под торговой маркой «Эко».
Таблица 1 – Метрологические и технические характеристики счетчиков
|
Наименование характеристики |
Значение характеристики |
|
Диаметр условного прохода (Ду), мм |
15 |
|
Минимальный расход Qmin, м /ч: – класс В – класс А |
0,03 0,06 |
|
Переходный расход Qt, м /ч: – класс В – класс А |
0,12 0,15 |
|
Номинальный расход Qn, м /ч |
1,5 |
|
Максимальный расход Qmax, м /ч | 3 |
|
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax |
±5 ±2 |
|
Цена наименьшего деления индикаторного устройства, м3 |
0,0001 |
|
Емкость индикаторного устройства, м3 |
99999 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Порог чувствительности, м /ч |
0,5Qmin |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
110 (80)х82х76 |
|
Масса, кг, не более |
0,7 |
|
Рабочие условия эксплуатации: – температура окружающего воздуха, °С – атмосферное давление, кПа – относительная влажность при температуре 35 °С, % |
от 5 до 50 от 84 до 106,7 до 95 |
|
Средняя наработка на отказ, ч, не менее |
75000 |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Комплектность
Таблица 2 – Комплектность поставки счетчиков
|
Наименование |
Количество, шт. |
Примечание |
|
Счетчик |
1 | |
|
Паспорт |
1 | |
|
Упаковка |
1 | |
|
Комплект монтажных частей и принадлежностей |
1 |
По отдельному заказу |
|
Датчик импульсов |
1 |
По отдельному заказу |
|
Обратный клапан | 1 |
По отдельному заказу |
Поверка
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Основное средство поверки:
– эталон единицы объемного и массового расхода жидкости 2 разряда по ГОСТ 8.
510-2002 в диапазоне значений (0,01 – 3) м /ч. Пределы допускаемой относительной погрешности ± 0,2 %.
Сведения о методах измерений
Методика измерений приведена в ГОСТ Р 50601-93.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным ЭКО-15
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
ТУ 4213-001-42847680-2015 «Счетчики воды крыльчатые универсальные ЭКО-15. Технические условия».
53352-13: Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 Счетчики воды крыльчатые универсальные
Назначение
Счетчики воды крыльчатые универсальные Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50 (далее – счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Описание
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 90) оС имеют наклейку красного цвета или красное зажимное кольцо, счетчики, предназначенные для измерения объема воды с температурой в диапазоне (5 – 40) оС имеют наклейку синего цвета или синее зажимное кольцо.
Счетчики имеют диаметры условного прохода (ДУ) (15; 20; 25; 32; 40; 50) мм и метрологический класс А или В.
Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм3/имп. Счетчики соответствуют климатическому исполнению УХЛ 3 по ГОСТ 15150-69.
Счетчики выпускаются под торговой маркой «Экомера ЭКО».
Таблица 1 – Метрологические и технические характеристики счетчиков
|
Наименование характеристики |
Значение характеристики | |||||
|
Диаметр условного прохода (ДУ), мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Минимальный расход Qmin, м /ч: – класс В – класс А |
0,03 0,06 |
0,05
0,1 |
0,07 0,14 |
0,12 0,24 |
0,2 0,4 |
0,3 0,6 |
|
Переходный расход Qt, м3/ч: – класс В – класс А |
0,12 0,15 |
0,2 0,25 |
0,28 0,35 |
0,48 0,6 |
0,8 1,0 |
1,2 1,5 |
|
Номинальный расход Qn, м /ч |
1,5 |
2,5 |
3,5 |
6 |
10 |
15 |
|
Максимальный расход Qmax, м /ч |
3 |
5 |
7 |
12 |
20 |
30 |
|
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax |
±5 ±2 | |||||
|
Цена наименьшего деления индикаторного устройства, м3 |
0,0001 |
0,001 | ||||
|
Емкость индикаторного устройства, м3 |
99999 |
999999 | ||||
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Порог чувствительности, м3/ч |
0,5Qmin | |||||
|
Габаритные размеры (длина х ширина х высота), мм, не более |
110 (80) х 82х 76 |
195х 106х 99 |
260х 190х 120 |
260х 190х 120 |
300х 250х 150 |
300х 280х 180 |
|
Масса, кг, не более |
0,7 |
1,5 |
2,1 |
2,4 |
4,3 |
12 |
|
Рабочие условия эксплуатации: – температура окружающего воздуха, °С – атмосферное давление, кПа – относительная влажность при температуре 35 °С, % |
от 5 до 50 от 84 до 106,7 до 95 | |||||
|
Средняя наработка на отказ, ч, не менее: – для счетчиков холодной воды – для счетчиков горячей воды |
75000 50000 | |||||
|
Средний срок службы, лет, не менее |
12 | |||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на лицевую панель счетчика методом флексографии.
Комплектность
Таблица 2 – Комплектность поставки счетчиков
|
Наименование |
Количество, шт. |
Примечание |
|
Счетчик |
1 | |
|
Паспорт |
1 | |
|
Упаковка |
1 | |
|
Комплект монтажных частей и принадлежностей |
1 |
По отдельному заказу |
Поверка
осуществляется по документу ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».
Эталон, применяемый при поверке:
– установка поверочная УПСЖ 150/ВМ1. Диапазон расхода (0,01 – 150) м /ч. Пределы основной допускаемой погрешности ± 0,25 %.
Сведения о методах измерений
Методика измерений приведена в ГОСТ Р 50601-93.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным Экомера ЭКО-15, Экомера ЭКО-20, Экомера ЭКО-25, Экомера ЭКО-32, Экомера ЭКО-40, Экомера ЭКО-50:
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые.
Общие технические условия.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ 8.156-83 ГСИ. Счетчики холодной воды. Методы и средства поверки.
ТУ 4213-001-09949148-2012 Счетчики воды крыльчатые универсальные Экомера ЭКО. Технические условия.
Рекомендации к применению
При осуществлении торговли и товарообменных операций.
