Эксцентрик сломался в трубе: Как выкрутить сломанный эксцентрик на смесителе

Как выкрутить сломанный эксцентрик на смесителе

Эксцентрики на смесителях, особенно установленные на трубе горячего водоснабжения, могут лопнуть от перепада температуры или давления. В результате из них бьет фонтаном струйка, поэтому проблема требует срочного решения. Все затруднение в том, что треснутый эксцентрик часто обламывается, поэтому его сложно выкрутить и поменять. Так, как действовать, если он сломался?

Инструменты и материалы:

• новые эксцентрики;

• фум лента;

• разводные ключи;

• плоская отвертка;

• молоток;

• узкая ножовка по металлу.

Замена эксцентрика

Перед заменой эксцентрика нужно перекрыть воду и снять смеситель. Следует действовать аккуратно, чтобы не поцарапать ключом его гайки. В идеале обмотать губки ключа изолентой или малярным скотчем, тогда царапин точно не будет.
Эксцентрик с трещиной нужно попытаться выкрутить против часовой стрелки разводным ключом. При этом следует стараться захватить его как можно ближе к водорозетке.

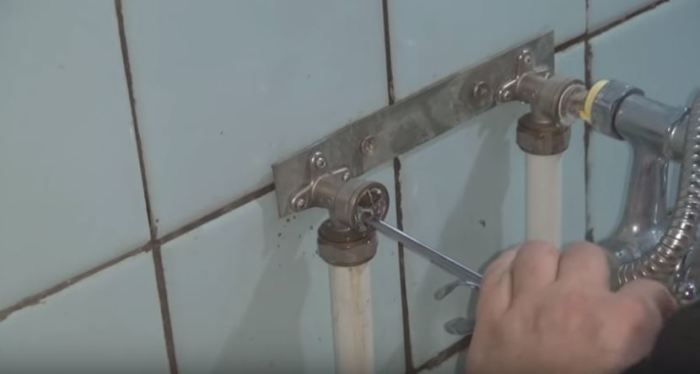

Если трещина все же оказалась серьезной, и эксцентрик переломился, то тогда можно приставив к выступающим обломкам отвертку аккуратными ударами молотка в направлении против часовой стрелки выкрутить его. Обычно треснутый эксцентрик сделан из силумина, а не латуни, поэтому он настолько хрупкий, что выкрутить его даже таким способом не всегда удается.
Если отвертка и молоток не справились, тогда гарантированно поможет полотно от ножовки по металлу. Оно заводится внутрь сломанного эксцентрика, после чего его нужно пропилить до водорозетки, стараясь не зацепить ее резьбу.

Сделав пропил, можно снова попробовать выбить эксцентрик отверткой и молотком или просто раскрошить его на кусочки. После удаления таким способом потребуется подать воду, чтобы промыть водорозетку и трубы от упавших внутрь осколков.

Далее берется новый эксцентрик, на его резьбу по часовой стрелке наматывается фум лента. После этого он заворачивается в водорозетку и выставляется под ширину смесителя. Если второй эксцентрик окажется длиннее или короче нового, то его тоже придется поменять.

Сам смеситель при нормальном состоянии уплотнительных силиконовых шайб может устанавливаться обратно на эксцентрики без фум лены. Если те потрескались или потеряли упругость, то лента наматывается обязательно.
Перед подачей воды нужно открыть кран на смесителе, чтобы избежать гидроудара на кран-буксу. Когда воздух из системы будет стравлен и пойдет спокойный поток, смеситель можно перекрыть, чтобы проверить наличие протечек.
Имея сломанный эксцентрик придется повозиться, но поменять его не повредив водорозетку все же можно. Конечно, при замене нужно ставить уже не силуминовый, а латунный эксцентрик, тогда повторно такая проблема уже не возникнет.

Смотрите видео

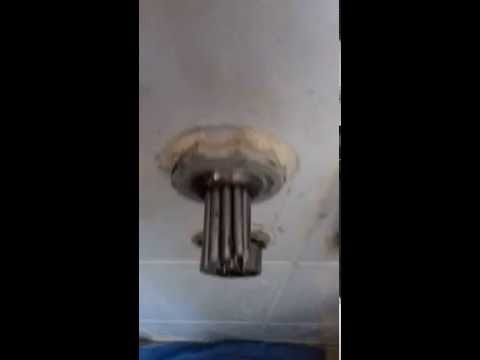

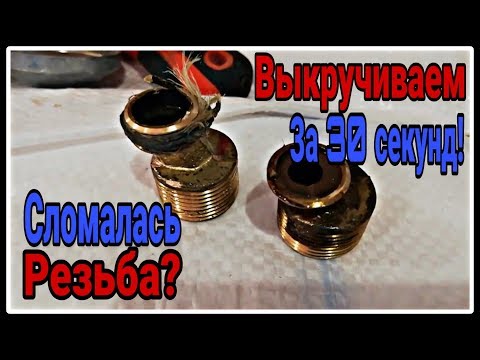

Эксцентрик смесителя обломился по резьбе, как выкрутить обломанный кусок из втулки

Содержание:

Ответы знатоков

Порвешь трубу. Попробуй залить ВД-40

у эксценров обычная резба, крути не бойсягазовым ключём

просто подпили с одной стороны до резьбы

Надо 2 газика — одним крутишь, вторым трубу держишь.

Свеча слабо нагреет. Бесполезно… Паяльной лампой лучше всего, или горелкой.Нагрел. потом резко остудил (облил водой). ещё раз нагрел… и выкручивается легко.

Согласен про ВД-40(и про второй газовый ключ) , бывало такие безнадежные на первый взгляд гайки откручивали, может быть и здесь поможет. Продается эта «смазка» (в балончиках) в автомагазинах и на заправках чаще всего. Вещь отличная. Я ей и дома и на работе и в машине пользуюсь. Когда впервые о ней узнал даже до фанатизма доходило.

Если вконец прикипели, и муфты — тоже, выход один: сначала отпили заподлицо с муфтой, затем подпиливай хорошим полотном остатки эксцентриков изнутри и выбивай чем-либо, типа бородка, гвоздя и т. п.

Попробуйте сильно разогреть, резко охладить (физика-тело меняет размер температура нагрева) и открутить быстро

греть — до краснаэксцентрикивыжечь лен и краскуя сгоны с батарей выкручивал)) , грел над газовой плитойперед выкручиванием — охладить, да. . .физика рулит) )а без газового ключа (даже двух) не стоит и браться, ничего не получится.

Против часовой стрелки откручивать надо. Эксцентрик такой? Тогда газовым ключом попробуй если грани круглые. Сначала руками открути блестяший отражатель и откроется зазор до стены для ключа.

Между резьбами есть квадрат на 16 мм, возьмите ключ на 17 или разводной ключ. И с усилием, но вез фанатизма чтобы не сломать, против часовой.

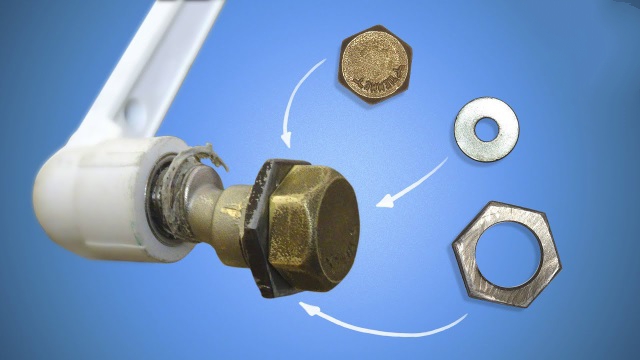

Прочёл комменты, берёшь/покупаешь если нет, гайку на внешнюю резьбу/- наворачиваешь её на видимую резьбу эксцентрика, а затем, взяв не Газовый! , а Водопроводный ключь на 3 — за гайку- крутишь ))…вопросы в личку ))…можно применять смазки!…

эксцентрик Старого образца? тупо газиком против часовой стрелки откручиваешь. Он вам больше не нужен — на выброс. Если ключом не подлезть — то надо вставить в эксцентрик шестигранник или подходящий предмет и открутить.

Если нет шестигранника, то можно вставить в эксценрик например рукоятку от пасатижей. У меня как раз подошли и крутить удобно. Можно законтрить 2 гайки на внешней резьбе и откручивать за внутреннюю гайку (от стены)

Как закрутить эксцентрик

Ввиду незначительного отличия конструкции традиционного и регулируемого эксцентрика, их установка отличается лишь в некоторых нюансах, но об этом позже.

В целом для установки эксцентрика по месту нужно:

• Установить фиксирующий рычаг в положение «Open».
• Регулирующей гайкой откалибровать длину оси вала. Закрутить её так, чтобы оставалось небольшой зазор.
• Перевести в состояние регулировки, промежуточное положение между “Open” и “Close”. Установить закрепляемое оборудование в нужное положение.
• Закрыть рычаг, т.е. переместить его в положение «Close».
• Проверить надёжность фиксации, — в положение «Close» рычаг не должен крутиться.

Монтаж оборудования

Установка новых эксцентриков производится в два этапа:

1. на первой стадии требуется произвести крепление переходника к трубам;
2. на второй стадии – соединение переходников со смесителем.

Крепление эксцентрика к трубам

Для крепления устройства к трубам потребуются:

• ключи соответствующих размеров;
• изоляционный материал, в качестве которого может выступать льняная нить, специальный состав, ФУМ лента и так далее.

Монтаж производится по следующей схеме:

1. определение оптимального положения устройств для подключения смесителя. На данном этапе необходимо подсчитать количество оборотов эксцентрика, которые необходимо сделать для корректного монтажа оборудования;
2. примерка смесителя;
3. изоляция резьбы при помощи выбранного материала;

Уплотнение резьбы льняной нитью

Для защиты покрытия эксцентрика при затяжке устройства ключами рекомендуется применить прокладку или накидную гайку.

Крепление смесителя к эксцентрику

Заключительный этап – монтаж смесителя выполняется так:

1. монтаж декоративных отражателей;
2. установка прокладки. Прокладка защищает от протекания место соединения переходника и смесителя;

Изоляция соединения между эксцентриком и смесителем

1. присоединение смесителя и душевого шланга;
2. проверка работоспособности и герметизации образованных соединений.

Весь цикл работ по самостоятельной замене эксцентриков подробно представлен на видео.

Таким образом, самостоятельная замена эксцентриков не вызывает проблем и у начинающих мастеров. Главное – правильно подобрать устройство.

Лучшие ответы

Анастасия, вы можете рассмотреть еще такой вариант — в накидные гайки старых эксцентириков закрутите бочата на 3/4, а уже на них — новый смеситель. Нужны будут 2 бочонка и 4 прокладки на 3/4.

Да поняли мы про какой смеситель вы говорите. . Ну а что тут можно предложить.. . Крутите, Настя, крутите. . :)) Тут только будучи на месте и видя это все безобразие можно решить, чем и как получится открутить.. . А так — способов очень много.. . Есть правда один универсальный — газовый ключ, но им не всегда получается сделать хороший захват. . Нам внутри таких старых эксцентриков есть выступы. . можно попробовать стамеску загнать и ключем крутить.. . Можно так же предварительно прогреть эти места .. например газовой горелкой. . .

Типичная ситуация. Был отечественный смесак, а ставите импортный. Старые эксцентрики надо отмачивать «жидким ключем» или керосином и выкручивать. Если в процессе он сломается то придется ковырять стену до уголка, в который он вкручен. Сочувствую…

Лучшие ответы

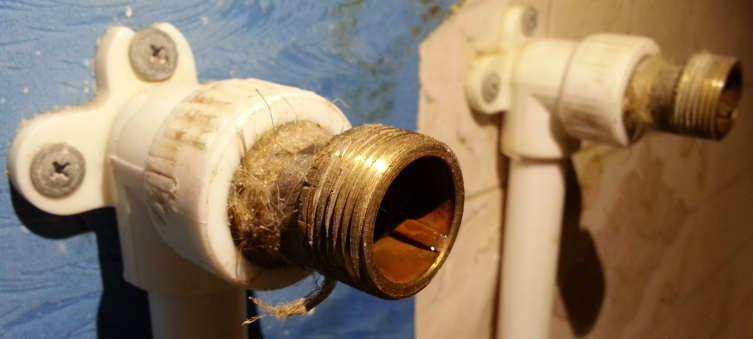

Была такая фигня. Эксцентрик латунный сломался при смене смесителя в ванной. Распилил (обломком полотна от узкой ножовки) на 3 части и выломал по одной. Резьбу правда немного повредил, когда пилил, потом пришлось фум-ленты дофига намотать на новый эксцентрик, чтоб не текло.

Попробуй забить туда что-то типа 3-х, или4-х гранного напильника и выкручивай..

Можешь попробовать трехграным напильником, как советуют, а если не получится, то попробуй обломком полотна по металлу аккуратно распилить заломыши в 2 — х, 3 — х местах до начала верхушек резьбы, а затем выколоть бородком. Попотеть придется но дело верное. Удачи.

Вообще, до начала всех этих телодвижений попробуй взчть газовую горелочку (типа плазменной зажигалки, к примеру) и сильно (до обугливания кравки снаружи) прогрей резьбовой сегмент заломышей (лучче изнутри) . ФИговина в том, что аккуратно вырезать изнутри куски можно (ну, как написали предыдущие аффтары :)), но сложно. Ведь резьба колом встала вернее всего потому, что уплотнитель — лен и масляная краска. Ну вот их и надо выжечь. А потом достаточно сделать неглубокий надпил по краю заломыша, вставить туда что-то плоское и широкое и вывернуть нафиг

Ответы знатоков

Только двумя газовыми ключами. Одним держишь трубу, другим крутишь эксцентрик. Другого пути нет.

Как правило они ломаются. Берешь ножовочное полотно и делаешь 2-3 пропила и кусочками выковыриваешь.

Можно еще керосином пролить а так ищите газовый ключ и им только

Moneypenny, Jane Moneypenny!:

Хорошо смачиваем тряпочку керосином, бензином или скипидаром, обматываем ею эксцентрики и оставляем на ночь. Утром всё легко выкрутится.

попробуй белизной намочить.

Демонтаж всегда несравненно труднее, чем монтаж. Очень часто приходится срезать трубу болгаркой и раскрутить по ближайшему поддающемуся стыку, нередко за несколько метров до того места, где развинтить хотелось, и от него прокладывать новую трубу по-новой. А однажды я заменял смеситель знакомым и не нашел лучшего решения, чем на их эксцентрик — он был «зарубежного стандарта», со стандартной трубной резьбой 3/4 — накрутить переходную муфту с 3/4 на 1/2 и в нее уже ввернуть новый эксцентрик.В другой раз накидные гайки висели на эксцентриках (а не на корпусе смесителя) и имели при этом трубную резьбу — я к ним подсоединил новый импортный смеситель через два «бочонка».

газовой горелкой нагрейте…заодно и выжигается подмотка из льна..

распилить пополам, напильником, лобзиком, надфилем и выныть половинки

…фотки давай)))… тогда и подскажем. P.S. Есть много вариантов!

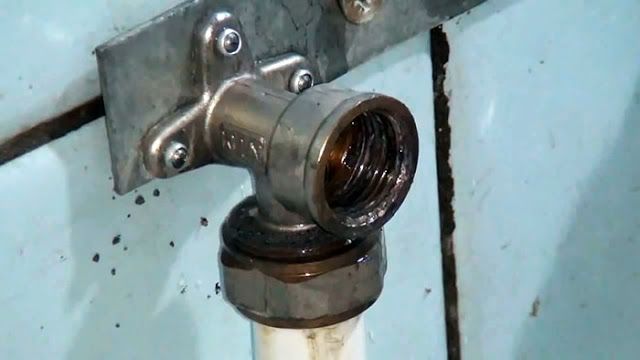

Если стоял переходник ( с большего диаметра на меньший) — то он идет под шестигранник ( диаметр 16, или просто пассатижи можно) . А так инфы мало. Если на смесителе — просто вгоняй пассатижи ( одну губку) и выкручивай)

вопервых это не переходник а эксцентрик… можно аккуратно полотном по металлу надрезать в нутри в двух трех местах но не глубоко а потом зубильцем или отверткой сбить резьбу мы так постоянно делаем

Бери 4х гранный напильник подходящего размера стачивай насечку и плотненько забивай молотком внутрь резьбы. Выворачивай разводным ключём. Удачи.

Если силумин или латунь, круглым напильником сделай небольшие углубленя по всей длинне обломыша потом тонкой отверткой рядом с углублением забивай как клин между трубой и обломышем когда порвеш стенку обломка его можно будет скрутить во внутрь дальше проще, забивай клин не деформируя трубы. в место напильника можно использовать дрель со сверлом прошоркай сверлом углубления.

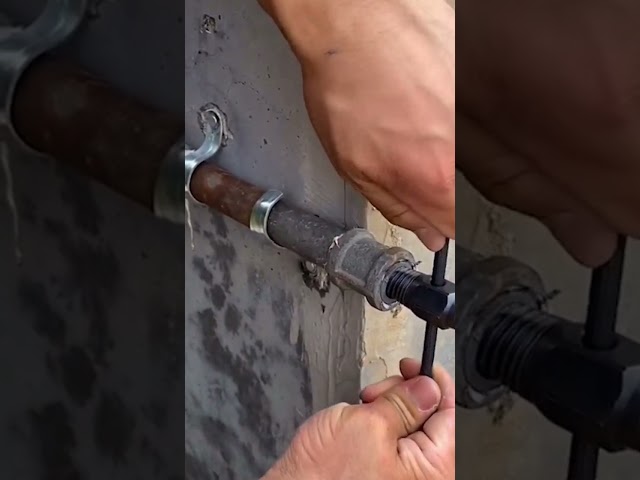

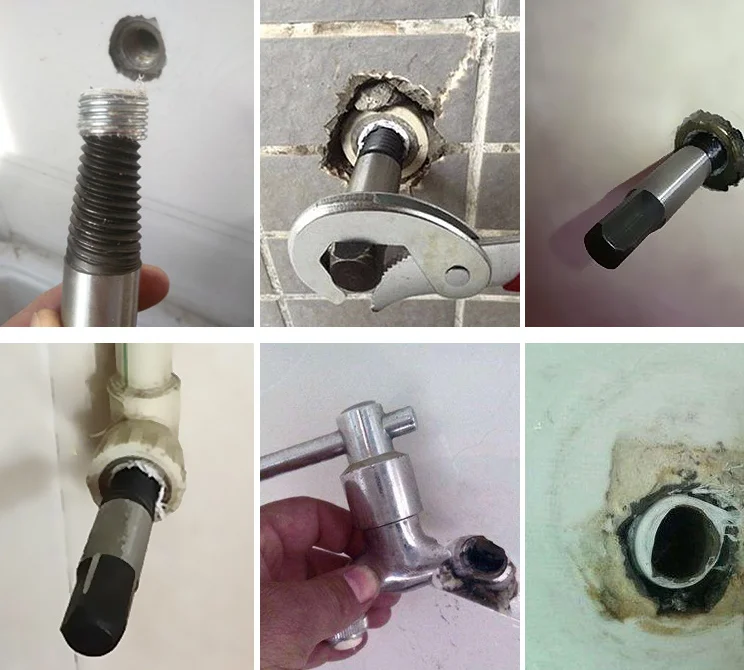

в автомагазинах продаются приспособления для выворачивания шпилек сорваных, купите и пробуйте 100%вывернете, предварительно просверлите отверстие если нет такого а потом туду вставляете приспособу и выкручиваете (они не сломаются очень прочные . )

У меня недавно мастер такую проблему решил с помощью газового ключа. Обе ручки туда воткнул и выкрутил.

газовый ключь большой и крути пшыкни вд нагрей чем нить и выкрути сделай напильником насечки и выкрути
