Компания «РС-Энерго» выполняет полный комплекс работ по обеспечению безопасной эксплуатации котельных в Москве, Московской области и других регионах России.

Содержание

1. Основы безопасной эксплуатации котельных
2. Эксплуатация газопроводов и газового оборудования
3. Эксплуатация котельных
   • Эксплуатация газовых котельных
   • Эксплуатация блочно-модульных котельных
   • Эксплуатация промышленных котельных
   • Эксплуатация частных котлов
4. Обслуживание автоматики управления и безопасности
5. Варианты технического обслуживания котельных
6. Ввод котельных в эксплуатацию (пуско-наладка)
7. Стоимость обслуживания котельной

Основы безопасной эксплуатации котельных

Котельная является опасным производственным объектом, поэтому ее эксплуатацией могут заниматься только лицензированные компании, имеющие в своем штате квалифицированных специалистов. Если котельная работает на газе, то инженеры, выполняющие обслуживание объекта, должны иметь допуск к работе с газоопасным оборудованием и аттестацию производителя оборудования.

Безопасная эксплуатация котельных складывается из нескольких обязательных составляющих:

Ввод в эксплуатацию

• Ввод в эксплуатацию должен проводиться профессиональными инженерами после освидетельствования инспектором Гостехнадзора и получения разрешения. Грамотная пуско-наладка позволяет настроить оборудование на максимально эффективный режим работы.
• Все работы в котельной проводится в строгом соответствии с перечнем документов

• Инструкции по охране труда
• Должностные инструкции для начальника и операторов котельной
• Эксплуатационные инструкции для всего оборудования котельной (котел, насосы, газовое оборудование, ХВО и другое
• Инструкции по пожарной безопасности
• Документация для дежурного персонала (оперативные журналы, режимные карты котлов)

Использование автоматики безопасности

• Дополнительную защиту оборудования котельной обеспечивает автоматика управления и безопасности. Главное ее назначение – восстанавливать работу оборудования котельной до заранее установленных параметров в случае возникновения неполадок. Также автоматика может предотвратить аварию, остановив работу котельной до прибытия аварийной бригады.

Сервисное обслуживание и ремонт

• Обслуживание котельной и любые ремонтные работы должны выполняться квалифицированными специалистами в рамках договора. Персонал котельной контролирует ее работу ежедневно. Ежемесячно специалисты обслуживающей организации выезжают на объект для мелкого ремонта и проверки работы оборудования.

Эксплуатация газопроводов и газового оборудования

Специалисты компании «РС-Энерго» выполняют полный перечень работ по эксплуатации котельной, в том числе и обслуживание газопроводов и газового оборудования (ГРП, ГРУ, ШРП).

Эксплуатация газопроводов и газового оборудования включает в себя следующие виды работ:

• Ежедневный обход объектов
• Техническое обслуживание (ежемесячно)
• Плановый и капитальный ремонт

В рамках технического обслуживания осуществляется:

• Визуальный осмотр оборудования
• Проверка герметичности газопровода и запорной арматуры
• Разборка запорной арматуры, очистка от грязи и ржавчины, замена сальников
• Ремонт изоляционных покрытий
• Окраска оборудования

Заключив договор на техническое обслуживание с компанией «РС-Энерго», Вы можете быть уверены в безаварийной эксплуатации газового оборудования и газопроводов.

Эксплуатация котельных

Основной профиль работы компании «РС-Энерго» — эксплуатация котельных установок — частных и промышленных. Наши инженеры выполняют обслуживание котлов российских и зарубежных марок, в их числе – Бош, Беретта, Висманн, Бакси, Протерм, Ферроли, Дэу, Китурами и многие другие.

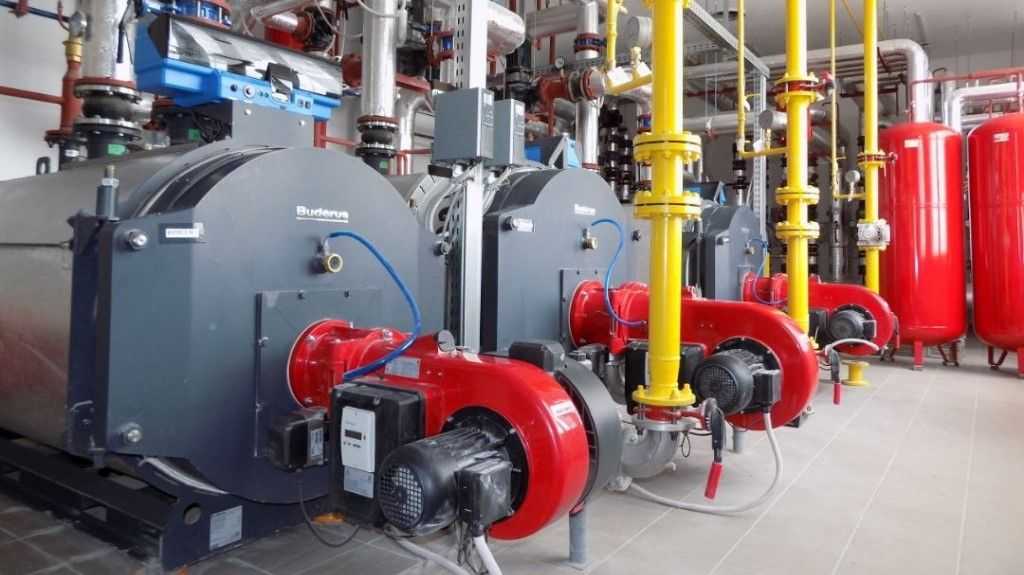

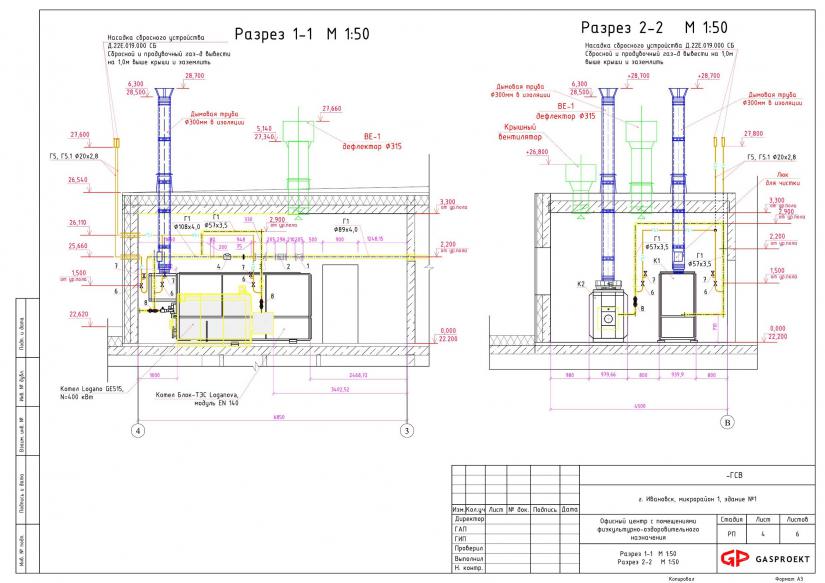

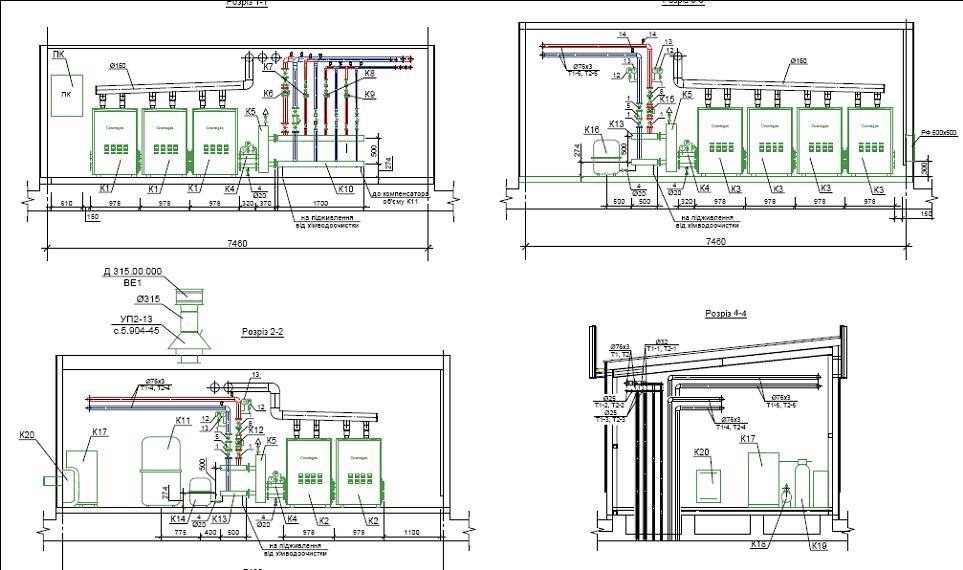

Эксплуатация газовых котельных

Эксплуатация газовых котельных – ключевой вид деятельности компании «РС-Энерго». Большая часть обслуживаемых нашей компанией котельных установок работает на этом виде топлива. Газовая котельная является надежным объектом, который будет работать эффективно весь отопительный сезон, если соблюдать правила безопасной эксплуатации. Регулярный визуальный осмотр оборудования, межремонтное обслуживание, устранение пыли и мелких неполадок, а также профессиональный сервис и ремонт позволяют эксплуатировать оборудование максимально долго.

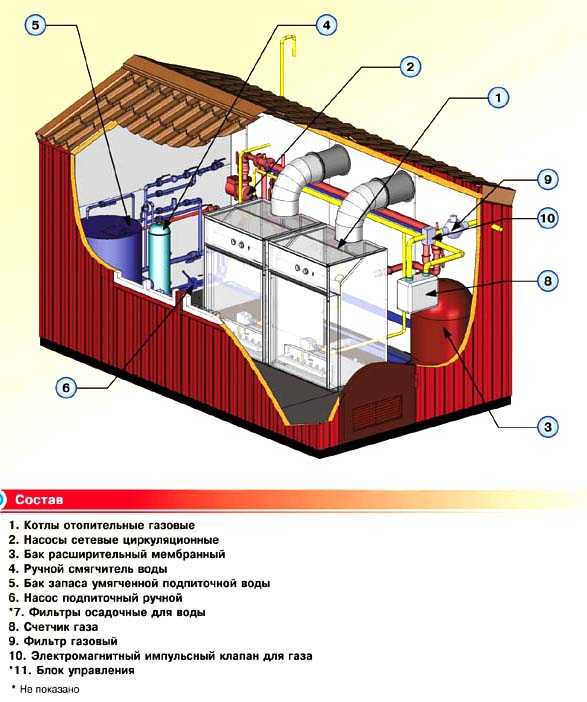

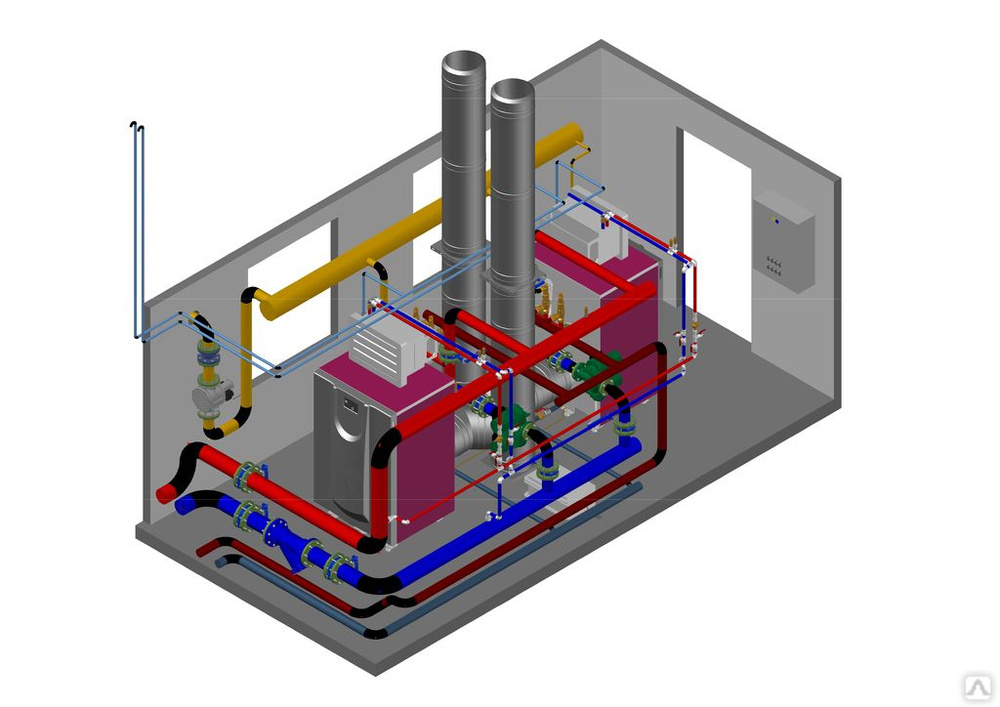

Эксплуатация блочно-модульных котельных

БМК – популярный современный вид котельных, которые могут обеспечить теплом и горячей водой промышленный или частный объект. Блочно-модульные котельные оснащаются надежным оборудованием и автоматикой управления, которая позволяет эксплуатировать объект с минимальным участием персонала. Раз в месяц инженеры проводят проверку работы оборудования и устранение недочетов, раз в год – плановый ремонт и прочистку оборудования.

Эксплуатация крышных котельных

Один из наиболее удобных вариантов размещения котельной – установка на крыше здания. Этот вариант подходит для объектов, которые располагаются в зоне плотной жилой застройки. Как правило, найти место для строительства там проблематично. Существуют встроенные крышные котельные (должны учитываться на этапе разработки проекта) и блочно-модульные. Последние пользуются большей популярностью благодаря своей универсальности. Такой объект просто заказать, установить и подключить. Требования для размещения БМК минимальны. Техническое обслуживание такой котельной не отличается от стационарной, кроме того, современные БМК, как правило, укомплектованы автоматикой управления и безопасности, что упрощает работу и повышает уровень безопасности.

Эксплуатация промышленных котельных

Компания «РС-Энерго» специализируется на эксплуатации опасных производственных объектов, в том числе промышленных котельных. Мы выполняем ТО и ремонт газовых, дизельных, твердотопливных котельных любой мощности.

Наши инженеры могут выполнить комплекс работ под ключ:

• Ввод котельной в эксплуатацию (пуско-наладочные работы)
• Подготовка документации для персонала котельной
• Ежемесячные выезды на объект в рамках ТО (замена запчастей, мелкий ремонт, очистка оборудования от грязи и ржавчины, визуальный осмотр)
• Очистка ключевого и второстепенного оборудования от сажи и накипи

• Плановый и капитальный ремонт, перевод котельной на другой вид топлива, запуск в работу (с настройкой экономичных режимов эксплуатации)
• Настройка и обслуживание автоматики управления и безопасности

Эксплуатация частных котлов

Установка газового котла – самый простой способ организовать подачу тепла и горячей воды в частный дом или коттедж. Чтобы работа оборудования была надежной и экономичной, следует обратиться в профессиональную обслуживающую организацию.
Специалисты подберут подходящее именно для Вашего объекта оборудование, которое будет исправно работать в течение всего года. Заключив договор на обслуживание частного котла, Вы получите возможность экономить топливо при максимальном КПД работы оборудования.

Обслуживание автоматики управления и безопасности

Безопасную эксплуатацию котельной обеспечивают контрольно-измерительные приборы (КИП) и автоматика управления и безопасности. Современный комплекс приборов устанавливается в котельной для того, чтобы обеспечить поддержание заданных при запуске параметров работы оборудования, в том числе котла и горелки.

Назначение автоматики управления и безопасности

Основное назначение всего комплекса автоматики безопасности – предотвращение аварии в непредвиденной ситуации (прекращение подачи газа, поломка оборудования). В случае нарушения каких-либо установленных параметров автоматика может откорректировать их или остановить работу объекта теплоэнергетики до прибытия специалистов аварийной службы.

Кроме того, автоматика безопасности выполняет следующие функции:

• Непрерывный контроль над состоянием всех приборов, механизмов и датчиков
• Возможность удаленно запускать и останавливать котлы, регулировать их мощность
• Подключение резервного котла в случае остановки основного
• Может остановить подачу газа при падении давления топлива ниже минимального установленного значения, при погасании пламени запальника и отсутствии тяги
• Контроль электропитания и работы насосной группы

Автоматика также позволяет реализовывать энергосберегающие алгоритмы котельной и вести учет расхода потребляемых ресурсов.

Эксплуатация автоматики безопасности

Установку, настройку, ТО и ремонт автоматики безопасности должны выполнять лицензированные сервисные компании. Компания «РС-Энерго» занимается эксплуатацией оборудования котельных любой мощности.
Техническое обслуживание проводится не реже одного раза в год и затрагивает все узлы и агрегаты котельной, в том числе автоматику безопасности и КИП.

Техническое обслуживание проводится не реже одного раза в год и затрагивает все узлы и агрегаты котельной, в том числе автоматику безопасности и КИП.

• Еженедельно проводится визуальный осмотр оборудования, удаление пыли с поверхностей
• Ежемесячно: проверка срабатывания автоматики, датчиков газосигнализаторов, устранение ошибок
• Раз в полгода – проверка состава дымовых газов с помощью газоанализатора
• Раз в год – плановый ремонт

Варианты технического обслуживания котельных

Компания «РС-Энерго» специализируется на техническом обслуживании частных котлов и промышленных котельных установок. Согласно действующим строительным нормам и правилам техническое обслуживание котельной могут осуществлять только лицензированные компании, имеющие собственную аварийную службу.

Варианты обслуживания

Разовое техническое обслуживание по заявке. Специалисты нашей компании приезжают на объект, чтобы выполнить полный комплекс сервисных работ: проверку оборудования, чистку и ремонт. Как правило, это происходит перед началом отопительного сезона. Инженеры «РС-Энерго» также могут провести пуско-наладку котельной.

Договор на годовое техническое обслуживание. Заключив данный документ, Вы получаете полный комплекс работ по ТО котельной в течение всего года.

Перечень работ в рамках ТО. Техническое обслуживание котельной затрагивает все узлы и агрегаты объекта: газопровод, газовое оборудование, инженерные сети котельной, электрооборудование, автоматику безопасности и КИП.

Типовой договор на ТО котельной включает в себя:

• Обслуживание автоматики котла и систем тепломеханики
• Обслуживание систем ХВО и ХВП
• Обслуживание газового оборудования (ГРП, ШРП, ГРУ)
• Настройка горелок с использованием газоанализатора (раз в полгода)
• Чистка оборудования – котла, горелки с форсунками, теплообменника
• Проверка автоматики управления и безопасности

Преимущества профессионального ТО

• Увеличение ресурса работы оборудования
• Эффективность – помогает получить КПД работы оборудования до 97%
• Экономия – оборудование работает в наиболее продуктивных и в то же время щадящих режимах
• Гарантия безопасности – работу оборудования контролирует автоматика безопасности

Заключая договор на ТО с компанией «РС-Энерго», Вы получаете поддержку круглосуточной аварийной службы нашей компании.

Ввод котельной в эксплуатацию

Пусконаладочные работы котельной – сложный процесс, от качества выполнения которого зависит надежная работа оборудования. Пусконаладку требуется проводить для всех видов котельных после капитального ремонта или перевода на другой вид топлива.

Перед запуском котельной в работу инженеры изучают всю необходимую документацию, проверяют качество и надежность сборки оборудования. Все обнаруженные недочеты сразу же устраняются. Проводится запуск и настройка всех узлов и агрегатов котельной. Котельная работает 72 часа под непрерывным контролем специалистов. Составляются режимные карты оборудования, проводится обучение персонала, котельная передается надзорным органам.

Стоимость обслуживания котельной

Определить, сколько будет стоить обслуживание Вашей котельной, можно с помощью нашего удобного онлайн-калькулятора.

Автоматика безопасности котельной и системы загазованности
если мощность свыше 10 МВт стоимость рассчитывается индивидуально

до 0,5 МВт1 МВт2 МВт4 МВт8 МВт10 МВт

Обслуживание котловой автоматики и систем тепломеханики
(насосы, запорная арматура, автоматика управления ТМ)

Обслуживание систем ХВО и ХВП

Обслуживание коммерческих узлов учёта газа
(укажите количество счётчиков)

Обслуживание газового оборудования (ГРП, ШРП, ГРУ)

Включить настройку горелок с использованием газоанализатора (раз в полгода)

Включить чистку котлов (раз в год)

Безлимитные аварийные выезды в т. ч. при удалённой диспетчеризации

Также мы оказываем услуги в следующих городах

Форма обратной связи

Нажимая кнопку «ОСТАВИТЬ ЗАЯВКУ», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных

Это поле должно быть пустым

Пожалуйста подождите

Указания по эксплуатации газовой котельной и мероприятия по безопасности

Эксплуатация оборудования котельной должна производиться в строгом соответствии с действующими нормативными документами, инструкциями и паспортами на установленное оборудование, инструкциями заводов-изготовителей.

Мероприятия по технике безопасности выполнять в соответствии со СП 49.13330-2012 “Безопасность труда в строительстве”.

Для содержания, обслуживания и надзора за работой котельной и топливного хозяйства, включая узлы учета расхода газа, владелец должен получить соответствующую лицензию.

Владелец обязан обеспечить содержание оборудования в исправном состоянии, а также безопасные условия работы, организовав обслуживание, ремонт и надзор в соответствии с требованиями “Правил технической эксплуатации коммунальных отопительных котельных” Роскоммунэнерго, действующих нормативных документов и инструкций заводов-изготовителей.

Владелец на основании ПТЭ ТЭ, инструкций заводов-изготовителей и “Правил технической эксплуатации коммунальных отопительных котельных” Роскоммунэнерго с учетом особенностей данной котельной обеспечивает разработку и утверждение производственной инструкции для персонала котельной.

Производственная инструкция должна быть вывешена в котельной на видном месте. Кроме того, каждый работник, обслуживающий котельную, должен иметь такую инструкцию в личном пользовании. К производственной инструкции по обслуживанию котлов прикладывается оперативная схема трубопроводов и топливопроводов котельной.

В котельной также обязательно вывешиваются режимные карты котлов и схема топливоснабжения.

Владелец должен обеспечить:

• содержание котельного оборудования и вспомогательного оборудования в исправном состоянии;

• проведение своевременного планово-предупредительного ремонта и подготовку его к техническому освидетельствованию;

• своевременное устранение выявленных неисправностей;

• обслуживание оборудования обученным и аттестованным персоналом;

• обслуживающий персонал – инструкциями, а также периодическую проверку знаний этих инструкций;

• выполнение обслуживающим персоналом производственных инструкций.

Ответственный за обслуживание оборудования должен:

• регулярно осматривать оборудование в рабочем состоянии;

• проводить техническое освидетельствование оборудования;

• хранить паспорта оборудования и инструкции заводов-изготовителей по их монтажу и эксплуатации;

• проводить противоаварийные тренировки с персоналом котельной;

• проверять правильность ведения технической документации при эксплуатации и ремонте;

• проводить работу с персоналом по повышению квалификации;

• участвовать в комиссии по аттестации и периодической проверке знаний у обслуживающего персонала.

Ответственный за исправное состояние и безопасную эксплуатацию оборудования имеет право:

• отстранять от обслуживания персонал, допускающий нарушения инструкций или показавший неудовлетворительные знания;

• представлять владельцу предложения по привлечению к ответственности инженерно-технических работников и лиц из числа обслуживающего персонала, нарушающих правила и инструкции;

• представлять владельцу предложения по устранению причин, порождающих нарушения требований правил и инструкций.

Для безопасной работы котельной предусматривается:

1. установка автоматизированных котлов и другого оборудования, оснащенного защитой;

2. автоматическое отключение подачи топлива при загазованности котельного зала, возникновении неисправностей в работе котлов, отключении электроэнергии;

3. передача на пульт с постоянным присутствием персонала сигналов о загазованности, срабатывании защит и срабатывании отсечного клапана, пожаре в котельной и несанкционированном вскрытии котельной;

4. установка измерительных приборов, контролирующих давление газа на вводе и у горелок котлов, возможности проверки разрежения в газоходах;

5. наличие естественного, искусственного и аварийного освещения и эффективной вентиляции;

6. наличие молниезащиты и заземления;

7. наличие в котельной средств пожаротушения в соответствии с нормами ФЗ-123;

8. применение несгораемых конструкций;

9. наличие достаточного количества взрывных проемов>0,03 м2/м3;

10. установка сигнализаторов загазованности;

11. устройство системы газопроводов безопасности, обеспечивающих удаление газа, просачивающегося через неплотности арматуры.

К периодическому техническому обслуживанию котельной допускается организация, имеющая лицензию Госгортехнадзора РФ на эксплуатацию объектов газового хозяйства, имеющую обученный персонал по обслуживанию и ремонту оборудования.

Для обслуживания электросилового оборудования и электросетей должен быть назначен Ответственный за электрохозяйство с квалификационной группой по российским нормам не ниже третьей.

Для обслуживания топливного хозяйства и систем теплопотребления должны быть назначены Ответственные работники, прошедшие специальное обучение и имеющие удостоверение, подтверждающее сдачу соответствующих экзаменов.

12. На трубопроводы, после окончания монтажа, должна быть нанесена опознавательная окраска, нанесены линии, указывающие направление движения среды.

13. На арматуру должны быть прикреплены бирки с соответствующими номерами арматуры, на маховиках арматуры должны быть нанесены стрелки, обозначающие направление открытия/закрытия. Номера бирок на арматуре должны соответствовать исполнительной схеме, вывешенной в котельной.

Котельная должна быть оснащена в соответствии с требованиями ПУЭ и ПТЭ защитными средствами (диэлектрическими ковриками, перчатками, галошами), а также предупредительными знаками и плакатами.

До ввода котельной в эксплуатацию Эксплуатационной организации необходимо обеспечить страховую ответственность за причинение вреда жизни, здоровью или имуществу других лиц и окружающей природной среде (ст. 6 и 15 Федерального закона о “Промышленной безопасности опасных производственных объектов”), в соответствии с “Методическими рекомендациями по внедрению обязательного страхования ответственности за причинение вреда при эксплуатации опасного производственного объекта”, утвержденными Министерством финансов России по согласованию с ГГТН России, МЧС России.

14. Решение вопросов ГО и ЧС по эксплуатации котельной решается Заказчиком в рамках общей эксплуатации здания.

Объяснение крышных блоков RTU — инженерное мышление

Как работают крышные блоки

Как работают крышные блоки или RTU. Как следует из названия, крышные блоки, или сокращенно RTU, размещаются на крышах магазинов и небольших коммерческих зданий для обеспечения кондиционирования воздуха в определенных зонах.
Прокрутите страницу вниз, чтобы просмотреть обучающее видео на YouTube

🏆 Узнайте больше о RTU. Создайте свой бесплатный профиль обучения Danfoss, нажав здесь . Регистрация бесплатна, и вы можете войти в систему в любое время, что означает, что вы можете учиться в своем собственном темпе. Начните учиться прямо сейчас.

Создайте свой бесплатный профиль обучения Danfoss — http://bit.ly/LearningRooftopUnits

Это комплектные кондиционеры, которые популярны, потому что они простые, компактные, автономные, все в одном, блоки HVAC.

Назначение крышного блока

Крышный блок предназначен для распределения кондиционированного воздуха в определенных зонах здания. Установки на крыше подключены к воздуховоду, который обеспечивает определенный маршрут движения кондиционированного воздуха.

AHU v RTU

Теперь в нашем последнем уроке мы рассмотрели вентиляционные установки или AHU. Я бы посоветовал вам проверить это и посмотреть видео-учебник, нажмите здесь, чтобы просмотреть его. Если вы смотрели это, вы заметите, что юниты очень похожи. Крышные агрегаты — это разновидность вентиляционных установок, основное отличие которых заключается в том, что они обычно более компактны и всегда устанавливаются на крыше, поэтому они должны быть более прочными и устойчивыми к атмосферным воздействиям, чтобы противостоять солнцу, дождю, снегу, ветру и т. д. Кроме того, кондиционеры часто подключаются к центральной установке, такой как чиллеры и бойлеры, для обеспечения нагрева и охлаждения, но RTU являются автономными и имеют все необходимое в одном блоке. Вот почему они называются пакетными кондиционерами, и мы вскоре заглянем внутрь некоторых моделей, чтобы понять, почему.

Существует множество типов руфтоп-модулей, и мы рассмотрим четыре различных типичных варианта, начиная с самого простого. Этот первый блок предназначен только для свежего воздуха, без рециркуляции. Он забирает 100% свежий воздух и кондиционирует его. Возвратный воздух обычно удаляется внешним вытяжным вентилятором, чтобы сбалансировать давление воздуха.

Корпус RTU

Во-первых, у нас есть корпус, он должен защищать все механическое и электрическое оборудование внутри блока от солнца, ветра, дождя, снега, мороза и т. д. В него будут встроены панели доступа, позволяющие инженерам получить доступ компоненты внутри и выполнить техническое обслуживание.

Вентиляционный колпак крышного блока

На одном конце обычно находится вентиляционный колпак. Это место, где наружный окружающий воздух будет втягиваться в машину. Капот имеет такую ​​форму, чтобы вода, снег и мусор не попадали внутрь устройства. Обычно на входе в вытяжной колпак имеется сетка, которая предотвращает проникновение диких животных и предметов, так как это может привести к блокировке и повреждению вентилятора.

Демпферы Rooftop Unit

Следующее, что мы можем найти, это несколько демпферов. Они есть не у каждого устройства, но обычно есть у более новых моделей. Это в основном листы металла, которые вращаются вместе. Они полностью открываются, чтобы позволить воздуху поступать в устройство, или закрываются, чтобы изолировать устройство и предотвращать попадание или выход воздуха. Некоторые могут изменять свое открытое положение где-то между полностью открытым и полностью закрытым, это будет использоваться для регулирования количества воздуха, поступающего в устройство снаружи, особенно если используется рециркуляция, и мы рассмотрим это позже в видео. после этой базовой модели.

Фильтры для установки на крыше

После демпферов найдем фильтры. Обычно они выдвигаются из устройства через служебную дверь. Их цель состоит в том, чтобы очищать воздух, улавливая грязь и пыль, содержащиеся в поступающем снаружи свежем воздухе. Если у нас не установлены фильтры, то вентилятор, теплообменники, механические компоненты и воздуховоды будут медленно покрываться пылью, что снизит эффективность и экономичность машины, а если накопится слишком много пыли, привести к отказу оборудования через некоторое время.

Теплообменники на крыше и охлаждающие змеевики

После фильтров у нас будет несколько змеевиков. Эти змеевики будут использоваться для охлаждения или нагревания воздуха путем добавления или удаления тепловой энергии. В зависимости от того, где в мире расположен RTU, и от окружающих условий, с которыми он сталкивается, некоторые блоки будут работать только на охлаждение, очень редко только на обогрев, а некоторые будут на обогрев и охлаждение.

Если агрегат работает только на охлаждение, то, как правило, к холодильному агрегату подключается один змеевик.

Если агрегат только нагревает, то он будет подключен либо к тепловому насосу, либо к газовой горелке, либо к электрическому нагревательному элементу.

Если блок обогревает и охлаждает, то он должен иметь либо два теплообменника, один из которых представляет собой змеевик, соединенный с холодильной установкой для обеспечения охлаждения, а другой, скорее всего, представляет собой трубчатый теплообменник, подключенный к газовой горелке. или электрический обогреватель для обогрева.

В качестве альтернативы блок может обеспечивать как нагрев, так и охлаждение, используя один змеевик, подключенный к тепловому насосу. Мы рассмотрели тепловые насосы в предыдущем видео, нажмите здесь, чтобы посмотреть его.

В большинстве устройств для охлаждения используется система охлаждения. Компрессор, конденсатор, вентилятор и элементы управления обычно располагаются в задней части агрегата или сбоку, чтобы отводить тепло и не допускать его попадания на впуск и кондиционированный воздух внутри агрегата.

Если вы хотите узнать больше о различных типах используемых теплообменников и принципах их работы, посмотрите другое наше видео о теплообменниках HVAC, нажав здесь.

Вентилятор на крыше

После катушек мы найдем вентилятор. Обычно это вентилятор центробежного типа с ременным приводом, но он также может быть вентилятором типа EC, который более энергоэффективен. Вентилятор втягивает воздух снаружи, затем через заслонки, фильтры и змеевики, а затем нагнетает его в воздуховоды для распределения по зданию.

Это наш основной тип руфтопов. Итак, что еще мы можем найти?

Рециркуляция крышного блока

Некоторые блоки могут рециркулировать внутренний воздух через систему возвратных воздуховодов. Это используется для экономии энергии, особенно зимой, когда наружный воздух очень холодный, а рециркуляционный воздух теплый. Мы можем использовать это, чтобы уменьшить тепловую нагрузку, смешивая немного теплого возвратного воздуха с холодным свежим всасываемым воздухом.

В этой конструкции мы находим заслонку возвратного воздуха. Это будет работать синхронно с впускной заслонкой, и они будут менять свое положение, чтобы изменить смесь того, сколько свежего воздуха и сколько возвратного воздуха проходит через устройство. В этом типе всегда будет поступать определенное количество свежего воздуха, потому что в противном случае здание просто заполнится углекислым газом и создаст нездоровую атмосферу. Когда заслонка открывается, всасывание вентилятора всасывает воздух из воздуховода. Когда заслонка закрывается, воздух не всасывается.

Рециркуляция и выпуск крышного блока

Другая версия, с которой мы столкнемся, и этот тип очень распространен. В этой конструкции у нас снова есть заслонка возвратного воздуха, но на этот раз часть или весь воздух может отбрасываться в атмосферу. Температура наружного и возвратного воздуха, а иногда и уровень CO2 в возвратном воздухе, будут определять, сколько воздуха будет отбрасываться, а сколько будет смешиваться и рециркулироваться. В этом типе блока, когда температура наружного воздуха ниже или близка к желаемой температуре в помещении, 100% свежий воздух может быть подан в здание, и никакой его рециркуляции не будет, весь он будет отбрасываться по мере удовлетворения потребности в охлаждении. , это называется циклом естественного охлаждения или циклом экономайзера на воздушной стороне.

Накрышный блок с тепловым колесом

Последняя версия, которую мы рассмотрим, имеет встроенный в блок греющий диск. Это становится все более популярным в связи с растущей потребностью в энергоэффективности зданий для снижения выбросов CO2, а также затрат на энергию и коммунальные услуги.

Этот блок сначала втягивает воздух через колпак, количество поступающего воздуха контролируется заслонкой. Затем воздух проходит через фильтр, который улавливает пыль и грязь и защищает поверхность теплового колеса, а затем проходит через тепловое колесо. Тепловое колесо представляет собой вращающийся теплообменник, который забирает отработанное тепло или холод из возвратного нагнетаемого воздуха и передает его входящему свежему воздуху без смешивания двух воздушных паров. Эти тепловые колеса не полностью герметичны, поэтому будет происходить небольшое смешивание воздуха.

Тепловое колесо используется для компенсации потребности в отоплении, а иногда и в охлаждении при подходящих условиях, что позволяет экономить энергию и коммунальные услуги. После теплового колеса воздух проходит через другой фильтр. Непосредственно перед фильтром у нас стоит заслонка на возвратном потоке воздуха. Это позволяет нам рециркулировать часть возвратного воздуха в свежий воздух, а количество регулируется с помощью заслонок. Не все тепловые колеса RTU будут иметь эту функцию, некоторые используют только 100% забор и вытяжку свежего воздуха. Если у него нет возможности рециркуляции, то, вероятно, в устройстве не будет второго банка фильтров.

После этого воздух будет проходить через теплообменники, которые нагревают или охлаждают воздух до нужной температуры.

Затем вентилятор распределяет воздух по зданию через воздуховоды в указанные места.

Возвратный воздух затем втягивается обратно в RTU через возвратный воздуховод. Как только он снова входит в RTU, у него есть возможность либо рециркулировать часть воздуха обратно в воздухозаборник, либо весь воздух будет проходить через фильтр, а затем через тепловое колесо для улавливания отработанного тепла.

После теплового колеса мы можем найти вытяжной вентилятор, в противном случае давление, создаваемое основным приточным вентилятором, может использоваться для вытеснения воздуха в некоторых конструкциях.

Затем воздух проходит через вытяжной клапан, который используется для изменения объема смешивания возвратного воздуха, а также давления внутри здания, после чего он проходит через решетку, которая просто предотвращает попадание предметов и диких животных в блок, где они будут затем выбрасываются из системы в атмосферу.

Как работают крышные установки | Коммерческие HVACR FAQs

You are here: Home / News / Как работает крышный блок?

Позвоните в Murphy & Miller, чтобы узнать мнение эксперта о вашем крышном блоке уже сегодня!

Комплектные крышные блоки являются одними из наиболее распространенных систем ОВКВ для коммерческих зданий в Чикаго. Они экономичны, предварительно спроектированы и адаптируются для многих приложений. Узнайте больше о том, как крышный блок обеспечивает прохладу летом и тепло зимой.

Что такое крышный блок?

Крышный блок, как следует из названия, представляет собой упакованный блок, устанавливаемый на крыше. Эти комплектные блоки содержат все компоненты кондиционирования воздуха, в том числе:

• Змеевик испарителя
• Вентилятор
• Компрессор
• Конденсатор

В зависимости от конкретной модели они также могут быть установлены на плите и иметь возможность обогрева. В отличие от сплит-систем, обычно используемых в жилых домах, блочные блоки не отделяют змеевик испарителя и вентилятор от компрессора и конденсатора.

Чтобы запланировать коммерческие услуги ОВКВ на крыше в Северном или Восточном Чикаго, свяжитесь с Murphy & Miller по телефону 1-312-427-8900.

Как работает блок на крыше?

Отвод тепла

После установки крышного кондиционера холодный хладагент низкого давления поступает в компрессор в виде газа, а затем сжимается в горячий газ высокого давления по мере поступления в змеевик конденсатора. Там металлические ребра змеевика поглощают и рассеивают тепло, а вентилятор конденсатора выдувает выхлопные газы из здания.

Когда теплый возвратный воздух проходит по воздуховоду в крышный блок, свежий воздух также поступает для вентиляции. Над воздуховодом возвратного воздуха расположены воздушные фильтры, предотвращающие попадание загрязняющих веществ на чувствительное охлаждающее оборудование.

Цикл хладагента

Теперь, когда вы понимаете, как агрегат отводит тепло, ниже мы перечислили этапы цикла хладагента:

1. Охлажденный жидкий хладагент проходит через змеевик испарителя.
2. Когда давление падает, жидкость снова превращается в газ.
3. Когда теплый воздух из здания проходит через змеевик испарителя, хладагент извлекает тепло из воздуха.
4. Вентилятор испарителя возвращает ледяной воздух обратно в здание.
5. Нагретый хладагент (поглотивший тепло) циркулирует обратно в компрессор, отдавая свое тепло через выхлопную систему.
6. И цикл повторяется снова и снова, пока температура в вашем доме не достигнет настройки термостата.

Крышные агрегаты, которые могут нагревать

Крышные агрегаты, которые также обеспечивают нагрев, часто содержат газовый теплообменник после вентилятора испарителя. В режиме обогрева возвратный воздух подается в нагреватель и обдувает газовые змеевики. Затем вентилятор направляет свеженагретый приточный воздух обратно в здание.

Заинтересованы в коммерческих услугах ОВКВ на крыше вашего здания в Чикаго? Свяжитесь с Murphy & Miller по телефону 1-312-427-8900 сегодня, чтобы узнать больше!

Каковы преимущества установки крышного блока?

Крышные кондиционеры имеют несколько преимуществ перед сплит-системами, которые следует учитывать при выборе новой системы кондиционирования. Блоки на крыше:

• В вашем здании тише
• Экономия места
• Может проходить обслуживание в одном месте
• Проще установить

Услуги крышных блоков Murphy & Miller в Чикаго

Заинтересованы в установке новой системы ОВКВ или обслуживании существующего крышного блока? Murphy & Miller — это та компания, которая гарантирует максимальный комфорт и эффективную работу. Мы даже предоставляем услуги по изготовлению воздуховодов и листового металла на заказ, чтобы помочь вам максимально эффективно использовать крышный блок.
