Электрические канальные нагреватели воздуха в системе вентиляции помещений
Главная » Приточная вентиляция » Электрические канальные нагреватели в системе вентиляции помещений
Электрические канальные нагреватели воздуха – это встраиваемые в воздуховоды устройства, предназначенные для нагрева до заданной температуры приточного воздуха в системах вентиляции, и доведения воздуха до необходимой температуры (например, перед тепловым насосом) в системах кондиционирования. Широкое применение данные нагреватели нашли в системах локального и резервного отопления помещений, в составе систем, направленных для предотвращения обледенения и установках регенерации воздуха. [contents]
Содержание
- Конструктивные особенности прибора
- Методика расчета необходимой мощности устройства
- Особенности монтажа канального электрокалорифера
Конструктивные особенности прибора

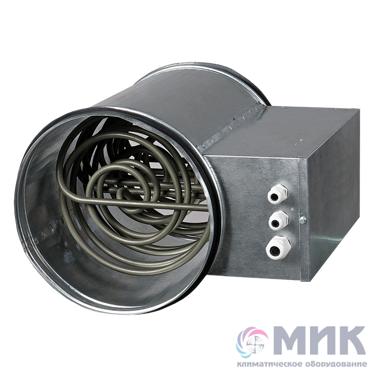

Данное устройство состоит из комплекта ТЭНов, клеммной коробки и корпуса. Если прибор предназначен для работы в составе , то нагреватель комплектуется вентилятором и датчиками температуры и скорости движения воздуха.
- Первая ступень отвечает за основную защиту устройства от перегрева. При превышении установленной температуры термостат разрывает цепь питания на ТЭНы. После охлаждения устройства до необходимой температуры, термостат автоматически замыкает цепь управления нагревательными элементами.
- Второй термостат является аварийной защитой от пожара. Возврат в рабочее состояние после его срабатывания, возможен только в ручном режиме.
Некоторые модели могут управляться при помощи датчика температуры или от сигнала. Поступившего с пульта управления.
youtube.com/embed/T9QY-dQJKiA?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> В зависимости от формы сечения воздуховодов, воздухонагреватели канального типа производятся трех видов: круглые, прямоугольные и квадратные. Корпус устройства изготавливается из листовой стали с оцинкованным покрытием. Основным материалом для производства нагревательных элементов прибора является нержавеющая сталь.
Каждый производитель данного устройства вносит дополнения в конструкции приборов, которые не противоречат ТУ 3442-026-15185548-2005. Например: электрические канальные нагреватели Sistemair в обязательном порядке оснащаются резиновыми уплотнительными кольцами на соединительных патрубках. Электрокалориферы «Лиссант» производятся со степенью защиты не ниже IP43.
Методика расчета необходимой мощности устройства
Для расчета электрической мощности воздухонагревателя канального типа, необходимо воспользоваться формулой:
P=0,36хQхT
где:
P – искомая мощность электрокалорифера в Вт;
0,36 – поправочный коэффициент;
Q – объем воздуха, проходящего через воздухонагреватель;
T – значение, которое показывает на сколько градусов необходимо поднять температуру.
Например: В Пензенской области, столбик термометра может опуститься до -30°С. Необходимо поднять температуру до +20°С. Производительность приточного вентилятора – 1400 м3/ч.
Расчет:
Т= 30+20=50°С
Р =0,36х1400х50=25 200 Вт
Итог:
Для соответствия необходимым условиям понадобится электронагреватель воздуха, мощностью 26 кВт.
Для правильной работы данного прибора очень важным является такой показатель, как скорость движения воздуха через ТЭНы. Минимальная скорость движения воздуха через воздухонагреватель должна составлять 1,5 м/с.
Особенности монтажа канального электрокалорифера
Устройство в может монтироваться как вертикально, так и горизонтально. Главное – соблюдение направление движения воздушного потока, которое указано стрелкой на корпусе устройства.
При следует учитывать и расстояние от нагревателя до ближайшего вентиляционного оборудования, которое не должно быть меньше двух диаметров воздуховода.
При подключении электрической части, особое внимание нужно уделить сечению кабеля. Которое должно соответствовать мощности калорифера.
Запрещается устанавливать нагреватель воздуха вниз клеммной коробкой.
Все канальные электрические воздухонагреватели предназначены для установки в воздуховоды, перемещающие невзрывоопасные среды, с содержанием механических включений не более 100мг/м
Мнение эксперта Важно! Задать вопрос эксперту Монтаж и подключение канальных электронагревателей воздуха должны выполнять только специалисты, с действующим допуском к работе с электрооборудованием.
Канальные нагреватели для вентиляции
Современные системы промышленной вентиляции, устанавливаемые в помещениях разного типа и назначения, представляют собой сложную, технологичную конструкцию, которая обеспечивает создание и поддержание постоянного оптимального микроклимата.
Самыми эффективными являются приточно-вытяжные системы вентиляции, которые через воздуховоды удаляют отработанные воздушные массы из помещения, содержащие вредные вещества и загрязнения, а также компенсируют удаленный воздух притоком свежего, чистого с требуемой влажностью и температурой.
Строительные нормы и правила жестко регламентируют параметры воздухообмена для всех видов помещений. При удалении загрязненной атмосферы неотвратимо происходит отток тепловой энергии, что приводит к необходимости подогрева приточного потока воздуха.
Частично данную проблему компенсируют рекуператором при устройстве приточно-вытяжной системы. Принцип действия рекуператора заключается в следующем: происходит теплообмен между потоками удаляемого и приточного воздуха, за счет специальной конструкции воздуховодов. Однако зачастую рекуператора недостаточно для поддержания требуемой температуры в помещении. В таких случаях необходимо применения канальных нагревателей, которые подогревают поток приточного воздуха.
Нагрев потока воздуха происходит при помощи нагревательного элемента, называемого калорифером. Калорифер представляет собой спираль, выполненную из оцинкованной или нержавеющей стали. При прохождении приточного воздуха через разогретую спираль происходит его нагрев и уже подогретый воздух поступает в помещение. При этом для обеспечения нормальной работы системы скорость воздушного потока не должна быть более 2 м/с.
На входе в электрический канальный нагреватель должен устанавливаться механический фильтр, предотвращающий попадание на калорифер пыли, загрязнений, жировых и масляных частиц. Отсутствие фильтра может привести со временем к снижению эффективности нагревателя либо к возгоранию внутри него.
Как правило, такой нагреватель устанавливается в вентиляционные системы с круглым сечением воздуховодов и рассчитан на работу с воздухом, температура которого составляет от 0 до +300С.
На выходе из нагревателя удается получить максимальную температуру воздуха 400С.
Высокую эффективность электрические канальные нагреватели показали при использовании в помещениях с большой площадью: производственные цеха, торгово-развлекательные центры, выставочные площадки.
Система с электрическим нагревателем должна иметь в своем составе контроллер, позволяющий управлять ее работой и предусматривать возможность автоматического отключения по истечению установленного времени или достижению необходимой температуры окружающей среды. Обязательное условие – наличие аварийного отключение в случае перегрева или короткого замыкания.
Использование калорифера – энергозатратная технология. Поэтому для снижения стоимости эксплуатации электрического канального нагревателя рекомендуется установка совместно с ним рекуператора.
Данный тип нагревателей, как правило, применяется в вентиляционных системах с прямоугольным сечением трубы.
Принцип нагрева потока воздуха здесь следующий. В корпусе из оцинкованной или нержавеющей стали располагается медный змеевик и алюминиевые теплоотдающие пластины, контактирующие со змеевиком. Трубки змеевика полые и заполнены циркулирующей подогретой водой или специальным раствором. Тепловая энергия от медной трубки передается к алюминиевым пластинам, а те прогревают поток приточного воздуха. Принцип работы очень схож с автомобильным радиатором, только наоборот. В радиаторе поток воздуха является охладителем, а в нагревателе – объектом нагрева.
Также как и в случае с электрическим нагревателем есть необходимость установки фильтров приточного воздуха. Алюминиевые пластины легко подвергаются засорению, что ведет не только к снижению эффективности теплопередачи, но и к снижению скорости и объема потока всего приточного воздуха.
Рабочие температуры воздуха для водяных нагревателей находятся в диапазоне от +50С до +600С.
При работе в условиях отрицательных температур необходимо использованием в качестве жидкости специальных незамерзающих растворов.
Управление нагревателем происходит при помощи одного из приведенных ниже принципов:
-
за счет регулирования скорости потока циркулирующей внутри змеевика жидкости;
-
при помощи трёхходового клапана, работающего по принципу открывания-закрывания;
-
с использованием смесительного узла, который регулирует соотношение поступающей и возвращающейся в змеевик жидкости.
Промышленные воздухонагреватели
Воздух можно нагревать с помощью нагревателей с открытым змеевиком, трубчатых нагревателей, ленточных нагревателей и кварцевых нагревателей. Выбор одного над другим зависит главным образом от объема, давления и скорости воздуха. Нагреватели воздуха работают за счет излучения тепла в проходящий воздух/жидкость. Нефильтрованный воздух может содержать грязь, жир и воду, что сокращает срок службы нагревателя, особенно воздухонагревателей с открытым змеевиком. Важным является наличие потока воздуха над воздушным нагревательным элементом в течение некоторого времени даже после выключения нагревателя. Для этого используйте реле задержки времени. Если датчик температуры находится далеко за нагревательным элементом воздуха, поместите датчик перегрева рядом с самим нагревателем воздуха. Мы рекомендуем использовать реле потока в воздушном потоке, чтобы избежать перегрева системы в случае недостаточного воздушного потока. Чтобы рассчитать приблизительную требуемую мощность в кВт: умножьте стандартный кубический фут в минуту (scfm) на разницу температур и разделите на 3000. [kW = (SCFM x Delta T)/3000](пример: для нагрева 100 scfm 100 град. Другие важные факторы, которые необходимо учитывать :
Нагреватели с открытым змеевиком: Воздухонагреватели с открытым змеевиком лучше всего работают при скорости воздуха ниже 80 футов в минуту. Более высокие скорости воздуха могут привести к соприкосновению катушек друг с другом и короткому замыканию. Из-за малой массы и быстрого отклика этих нагревателей используйте тиристор с фазовым углом вместо тиристора с нулевым перекрестным пуском и ограничением напряжения. У нас есть различные воздухонагреватели с открытым змеевиком. Трубчатые воздухонагреватели и ленточные нагреватели различных форм используются для производства горячего воздуха. Кварцевый и керамический нагреватель воздуха: Кварцевые и керамические воздухонагревателиработают при температуре до 1500 градусов по Фаренгейту, максимальном давлении на входе 10 фунтов на квадратный дюйм и различных стандартных стандартных кубических футах в час). На нашем предприятии в Пико-Ривера (Лос-Анджелес) есть различные кварцевые воздухонагреватели. Они обычно используются в:
Для получения дополнительной информации обратитесь к инженеру. | |
Чтобы увеличить срок службы нагревателя, используйте управление мощностью с фазовым или перекрестным пуском (SCR).
F вам понадобится 3,3 кВт)
Они часто используются для комфортного обогревателя (HVAC) и печей. Если температура процесса ниже 500°F, можно использовать оребренные трубчатые или ленточные нагреватели. Для высокотемпературного нагрева технологического воздуха до 1200 градусов по Фаренгейту лучше всего подойдет трубчатый воздухонагреватель без ребер.
