Электрический бойлер с циркуляцией: для чего необходима и как правильно смонтировать – Бойлеры косвенного нагрева с контуром рециркуляции

для чего необходима и как правильно смонтировать

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.



Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки

 Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2″ или 1/4″.

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Система трубопроводов

Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы

Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.

Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление – мы вместе изменяем мир! © econet

Система рециркуляции с бойлером прямого нагрева. Монтаж.

За основу системы рециркуляции, то есть, источник горячей воды, выбираем накопительный бойлер прямого нагрева или, иначе говоря, газо-водяной, где вода для хозяйственных нужд нагревается газом. Этот бойлер наиболее прост в монтаже, гидравлической обвязке и несложен в повседневной работе, но нуждается в отдельной подводке газа. Все гидравлические подключения необходимо выполнить согласно схеме.

У емкости этого водонагревателя четыре выпускных патрубка: два сверху — для входа холодной воды и выхода горячей. Там же, сверху, находится магниевый анодный стержень, который предназначен для умягчения воды:

…один снизу, который предназначен для слива воды из емкости, но его будем использовать для рециркуляции:

…и один сбоку, на котором установлен предохранительный клапан:

Гидравлическую обвязку следует начать с запаковки всех резьбовых комплектующих. Работы, желательно, производить поочередно, от нижнего выпуска к верхним, но можно в любой последовательности.

Из емкости выкручиваем сбросной вентиль и вкручиваем полипропиленовую комбинированную муфту (быстроразъемное соединение) через небольшой резьбовой удлинитель (резьба внутренняя-наружняя ¾», L=5см)

Аналогичным образом, через резьбовой удлинитель запаковываем быстроразъемные соединения на верхние резьбовые выпуски.

Здесь есть один нюанс: так как на этих выпусках нужны монтажные краны, то есть два пути их установки. Первый: использовать комбинированный кран-американку:

Второй: если нет такого крана, то можно использовать обычный, полипропиленовый, дополняя его металлической «американкой» через полипропиленовую резьбовую муфту:

Далее: на кран входа холодной воды запаковываем тройник для возможности присоединения расширительного бачка и обратный клапан:

Комплектуем циркуляционный насос, используя металлические американки ½», обратный клапан и монтажные краны, и устанавливаем его на крепежные хомуты:

Если все резьбовые детали установлены по своим местам, то можно начинать распайку полипропиленовых трубопроводов.

Распаиваем нижнюю часть: на американку припаиваем отводы, диаметром 25 мм, 90 градусов, 45 градусов, переход 25х20 и припаиваем трубу, диаметром 20 мм.

Так как трубопровод предназначен для горячей воды, то следует использовать трубы для высокой температуры: FIBER, FIBER BASALT или STABI.

Есть очень хорошая поговорка: «ничто не вечно под луной», очень хорошо характеризующая работу любого оборудования. Поэтому, при ремонтных работах или смене бойлера, нужно его опорожнить, а для этого необходимо предусмотреть слив воды из емкости.

Есть два пути сброса воды: в канализацию или просто патрубок для присоединения шланга. Но, если в помещении, где установлен бойлер, есть канализационный выпуск, то слив воды лучше предусмотреть в канализацию.

Трубопровод для канализационного сброса можно выполнить из полипропиленовой трубы, диаметром 20мм, установив отсекающий кран:

Далее припаиваем трубопровод подачи горячей воды из полипропиленовой трубы, диаметром 25мм:

…и трубопровод подачи холодной воды:

Так как на бойлере установлен предохранительный клапан, защищающий емкость от превышения давления, то от него тоже делаем слив в канализацию:

Основные магистрали подключены, осталось подключить расширительный бак. Этот бак нужен для компенсации теплового расширения нагреваемой воды.

Монтаж экспанзомата начинаем с разметки крепления кронштейна и, закрепив кронштейн саморезами, навешиваем бачок, фиксируя его зажимной лентой:

На экспанзомат запаковываем американку 25х3/4» и припаиваем монтажный кран, диаметром 25 мм…

…и впаиваем трубопровод от крана до тройника входа холодной воды в бойлер:

Система рециркуляции с бойлером прямого нагрева готова. Подключив газовую магистраль, бойлер прямого нагрева готов к работе.

Рециркуляция горячей воды через бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Вся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой  первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

 Обвязка бойлера с рециркуляцией

Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

• Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
• Подвод холодной воды производится в нижнее отверстие бойлера;
• Отвод горячей воды должен монтироваться в верхней части бойлера;
• Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
• К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

• Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;
• Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;
• Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной – вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

1. Минимальный объем водопотребления 1.5 л/мин.
2. Объём емкости — более 100 л.
3. Время нагрева воды до 2-х часов.
4. Материал теплоизоляции пенополиуретан либо минвата.
5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
6. Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.

В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

• долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
• наличие дополнительного фланца для размещения змеевика серии R;
• энергоэффективность класса «В»;
• защита от гальванического эффекта и электрохимической коррозии;
• автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

• цилиндрический бак – горизонтальный или вертикальный;
• изоляционное покрытие для сохранения температуры;
• датчики температуры и давления;
• змеевик — теплообменник;
• антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

1. Включение в схему трехходового клапана.
2. Размещение циркуляционного насоса с несколькими режимами работы.
3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

• рационализация площадки размещения, поближе к источнику;
• обустройство снования для бака;
• установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
• обеспечение автономности каждого контура нагрева, через использование шарового крана;
• обеспечение защиты от противотока, через установку обратного клапана;
• обеспечение качества воды фильтрацией.

Требования безопасности при установке:

1. Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
2. Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
3. Напольный тип размещают на прочном основании высотой до 1 м.
4. При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Отопление от водонагревателя: методика нагрева, выбор

Водонагреватель для отопления электрический — герметичная емкость, оснащенная встроенным источником тепловой энергии. Подобные устройства бывают проточными и накопительными. Комфортная температура поддерживается благодаря циркуляции по замкнутому контуру нагретого электрическим ТЭНом теплоносителя.

Как работает электрический водонагреватель для отопления

В соответствии с показателем мощности проточные нагреватели питаются от одно- либо трехфазной электрической сети. Агрегат имеет простую конструкцию и представляет собой бак с установленными внутри ТЭНами. При поступлении жидкости они нагревают ее до заданной температуры. При использовании агрегата в системе отопления устанавливают теплообменник.

Устройство электрического водонагревателя.

Для получения горячей воды в бытовых целях теплоноситель через специальную соединительную трубку подается на смесители в ванной и на кухне. Одновременно теплая воздушная смесь поступает в жилые помещения. Перед установкой нагревательного агрегата в частном доме последовательно выполняют следующие действия:

1. Организуют циркуляцию теплоносителя в отопительной системе.
2. Создают герметичный контур.
3. Устанавливают расширительный бак, электронасос и запорную арматуру.
4. Обеспечивают возможность регулярной подачи жидкости из централизованного водопровода.

При постоянном обновлении жидкости скорость подогрева низкая. Получить подробную консультацию о технических характеристиках и правилах эксплуатации подобных агрегатов можно в интернет-магазине «Кванта+» г. Тюмень.

Электрический котел или водонагреватель

В отопительных системах чаще используют бойлерные котлы, сконструированные специально для такого целевого применения. По соотношению полученного объема тепловой энергии к потраченным ресурсам, накопительные бойлеры существенно эффективнее проточных водонагревателей. КПД 1-ых достигает 90%, а у 2-ых не превышает 70%. Это обусловлено:

• конструкцией;
• спецификой предназначения;
• способом нагрева теплоносителя.

Модели водонагревателей.

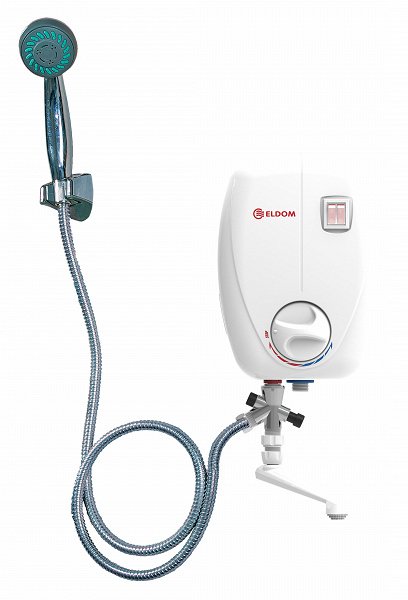

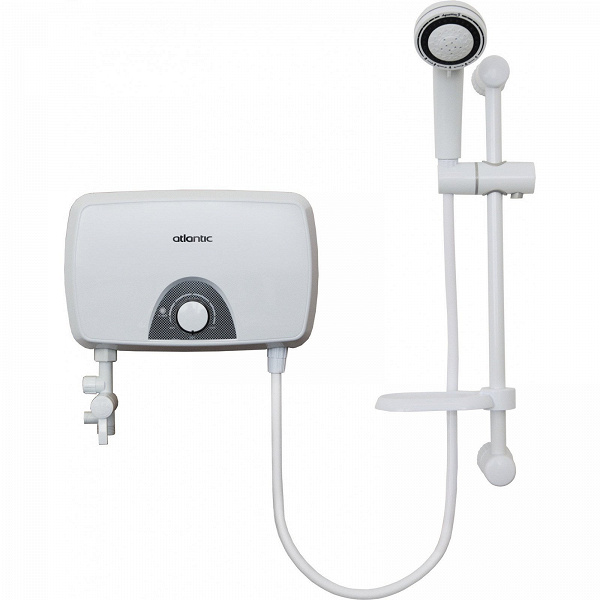

Проточные водонагреватели рассчитаны на использование в замкнутых системах с принудительной циркуляцией жидкости. Агрегаты имеют следующие преимущества перед накопительными электрическими котлами:

1. Быстрый подогрев воды.
2. Отсутствие ограничений по объему горячей жидкости.
3. Простота конструкции.
4. Легкость эксплуатации.
5. Удобство монтажа.
6. Отсутствие необходимости регулярного обслуживания.

К тому же можно сделать отопление из водонагревателя своими руками. Среди недостатков проточных агрегатов отмечают:

• необходимость тщательного контроля за функциональным состоянием и работоспособностью устройства;
• сравнительно высокую стоимость;
• низкую энергоэффективность.

Электрические бойлеры обеспечивают постоянный доступ к горячей воде в рамках предусмотренного конструкцией объема.

Методика нагрева воды водонагревателем

По способу повышения температуры энергоносителя проточное устройство не отличается от котла накопительной конструкции. Герметичный бак наполняется жидкостью из централизованного водопровода. Электрические ТЭНы повышают температуру до заданного уровня. Для агрегатов 2 типов характерна некоторая потеря тепловой энергии.

Схема нагрева воды прибором.

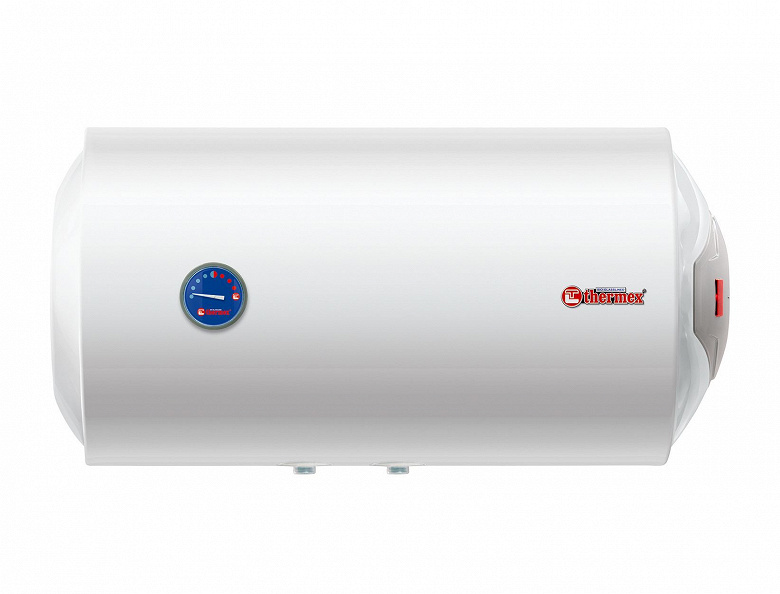

В накопительном бойлере температура жидкости повышается внутри герметичной емкости с интегрированным нагревателем. Поскольку объем камеры невелик, процесс протекает стремительно и при незначительной теплопотере. Конструкция подобных агрегатов включает в себя:

1. Электронасос.
2. Накопительный бак.
3. Механизм управления подачей воды и температурой нагрева.

Проточные агрегаты лишены первых 2-х компонентов.

Инертность нагрева

Бойлерные котлы отличаются быстротой нагнетания температуры в трубах отопительной системы. За 15-20 минут вода нагревается до 60°С. В этом аспекте проточные устройства уступают традиционным бойлерам. Нагрев воды в накопительном баке вместимостью 150 л занимает 40-50 минут. На скорость повышения температуры влияет производительность ТЭНов. После выключения электрического бойлера вода в трубах отопления быстро остывает.

В проточных водонагревателях требуется несколько циклов рециркуляции для понижения температуры жидкости до комнатной. В случае непредвиденного прекращения подачи электроэнергии вода еще некоторое время остается горячей. Необходимые условия применения проточных агрегатов в отоплении таких объектов, как частный дом:

1. Небольшая территория обогрева, что диктуется соотношением 1 кВт затраченного электричества к 10 м² площади.
2. Высокое качество теплоносителя для долговечности и нормального функционального состояния рабочих элементов агрегата.
3. Для циркуляции жидкости нужно давление, аналогичное системе централизованного водоснабжения — 4 атм. В моделях, оснащенных циркуляционным насосом достаточно 1,5 атм.

Внешний вид проточного водонагревателя.

Проточные водонагреватели используют для отопления небольшого коттеджа площадью до 80 м². Это относится к хозяйственным и дачным постройкам. Еще 1 сфера применения такого отопительного оборудования — обустройство теплого пола.

Бойлер косвенного типа нагрева

Такой агрегат представляет собой герметичный бак с встроенной электрической спиралью. Нагрев воды в нем осуществляется при циркуляции жидкости по замкнутому контуру и соприкосновении ее с ТЭНом. Работа от электричества позволяет постоянно иметь запас теплой воды, а интеллектуальная система управления обеспечивает комфорт эксплуатации устройства. Подобное оборудование изготавливают из нержавеющей стали с теплоизоляционным стеклокерамическим покрытием.

Герметичная емкость объемом до 1000 л способна обеспечить горячей водой большой особняк. В зависимости от конструкции и типа, косвенный бойлер подсоединяется к системе газоснабжения либо к электросети. Такое оборудование оснащено механизмом автоматизированного управления. Зимой агрегат можно использовать для отопления и горячего водоснабжения, а летом только для подогрева жидкости.

Устройство косвенного водонагревателя.

Такие устройства отличаются высокой производительностью, экономичностью и хорошей эргономикой. Косвенные бойлеры бывают настенного крепления или напольного базирования. Для первоначального нагрева воды агрегату требуется некоторое время. В дальнейшем заданная температура поддерживается в автоматическом режиме. Теплопотери минимальны благодаря надежной термоизоляции. Подобную отопительную аппаратуру можно приобрести в интернет-магазине «Кванта+» в г. Тюмень.

Проточный водонагреватель

Хорошее решение для жилых и технических объектов небольшой площади — проточный водонагреватель. Средняя производительность агрегата мощностью 2 кВт составляет 12 л/мин до температуры 60°С. Такое устройство подходит как для частных коттеджей, так и для дачных построек с непостоянным проживанием. Его используют для обеспечения горячей водой и отопления помещений. Преимущества проточного водонагревателя:

• компактные размеры, позволяющие разместить оборудование на любом свободном участке пространства;
• малое значение инертности нагрева;
• возможность регулировки температурного режима;
• интегрированная система автоматического отключения ТЭНов при отсутствии теплоносителя;
• разнообразие моделей, различающихся мощностью и ценой.

Единственный недостаток такого агрегата — низкий КПД, сопряженный с большими затратами электроэнергии.

Выбор теплоносителя для водонагревателя и монтаж

Основной технический параметр агрегата — скорость нагрева теплоносителя до заданной температуры. При выборе подходящей модели нельзя руководствоваться исключительно номинальной мощностью, указанной в сопроводительной технической документации. Следует учитывать предполагаемые условия эксплуатации и отапливаемую площадь. Устанавливать агрегат следует в теплом помещении для минимизации энергопотерь. Электропроводка должна выдерживать предельную нагрузку, создаваемую водонагревателем. Такие данные указаны в техническом паспорте оборудования.

Лучшим наполнителем считается дистиллированная вода. Она отличается оптимальными показателями теплоемкости. Для использования в системе горячего водоснабжения и отопления помещений лучше приобрести агрегат с закрытыми нагревательными элементами. Такая конструкция позволяет избежать образования накипи. Важно подобрать устройство необходимой мощности, которое способно справляться с возложенными на него функциональными задачами.

Рециркуляция горячей воды. Как, зачем и для чего?

В систему горячего водоснабжения частного дома входят: нагреватель для воды, трубопровод, имеющий запорную арматуру и смесители, а так же зачастую насос для рециркуляции горячей воды. Нагреватели воды отличаются по мощности, устройству, источнику питания. Наиболее практичными являются газовые нагреватели воды емкостные, и проточные. Также имеются нагреватели воды косвенного нагрева. Они функционируют благодаря теплу, какое отдает котел отопительный или электрический.

Варианты обеспечения горячего водоснабжения

Чтобы обеспечить наличие горячей воды в кране в частном доме существует несколько возможностей:

Есть возможность выбрать проточный, либо накопительный нагреватель воды, который будет работать от отопительного котла или автономно от него. Можно выбрать газовый, электрический водонагреватель.Проточный водонагреватель, работающий на газу, принято называть газовой колонкой.

Установка системы водоснабжения горячей воды в частном доме либо коттедже, прежде всего, предполагает установку водонагревателя.

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда  лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Газовый котел со встроенным бойлером

По сравнению с вариантом, описанным ранее, этот  тип горячего водоснабжения дает возможность получить лучший по стабильности нагрев и он на порядок удобнее для получения горячей воды.

Этот вариант дает возможность постоянно иметь в резерве от сорока до шестидесяти литров горячей воды. Но данная система, кроме преимуществ имеет и свои минусы:

• Крупные габариты и вес.
• Большие затраты топливных ресурсов для того, чтобы поддержать стабильную температуру воды в бойлере.
• Большая цена.

Подобные системы используются довольно нечасто.

Рециркуляция через бойлер косвенного нагрева

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Циркуляция горячей воды в бойлере

Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.

В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

• Отсекающим краном.
• Обратным клапаном.
• Предохранительным клапаном.
• Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

Полезные видео по рециркуляции



Читайте так же:

Как выбрать электронагреватель для воды: помогаем определиться с критериями

Плановое отключение горячей воды нередко застает нас врасплох. Чего уж говорить о внеплановом отключении — когда внезапно выясняется, что горячей воды нет в самый неподходящий момент (а «подходящих» моментов для таких событий, как мы знаем, не бывает в принципе).

Застраховаться от подобной неприятности можно, установив электрический нагреватель для воды. Также электрические нагреватели нередко используются в случае, если качество горячей воды оставляет желать лучшего (например, не устраивает напор воды или, скажем, у кого-то из домашних появилось раздражение кожи в ответ на состав воды).

Ну и, конечно, без электрических нагревателей не обойтись там, где горячей воды нет в принципе — например, на даче, где источником воды является колодец.

Электрический водонагреватель Bosch Tronic 1000T ES 100

Давайте взглянем на наиболее распространенные типы электрических водонагревателей и определимся, как подобрать наиболее подходящую модель в зависимости от поставленных задач.

Проточные нагреватели и накопительные (бойлеры)

Основное отличие между проточными водонагревателями и накопительными (бойлерами) можно выделить уже из самого названия: проточный нагреватель нагревает воду «в режиме реального времени» — пока она проходит сквозь нагревательную систему. Накопительный — накапливает воду, нагревает ее, после чего отдает потребителю по мере необходимости.

Конструктивно накопительный водонагреватель представляет собой герметичный бак, в который автоматически подается вода из водопровода. Внутри бака находится тэн (нагревательный элемент), который доводит холодную воду до температуры, установленной с помощью панели управления, и поддерживает ее на одном уровне. Когда вода расходуется, на ее место доливается новая из водопровода.

Проточные водонагреватели выглядят куда более компактно: они представляют собой короб, под крышкой которого прячется электронагреватель. В таком нагревателе нет специального бака для хранения воды, вода нагревается непосредственно в процессе прохождения через нагревательный элемент. Такие водонагреватели часто используются в малогабаритных квартирах, где нет места для размещения бойлера, либо там, где установка бойлера нецелесообразна.

Плюсы и минусы каждого типа нагревателей

У каждого из типов водонагревателей есть свои особенности, свои плюсы и минусы. Давайте назовем наиболее важные из них.

Бойлеры

• Плюсы:
  • бойлер не создает повышенной нагрузки на электросеть, поскольку его мощность в среднем существенно ниже, чем мощность проточных водонагревателей
  • накопительный нагреватель способен «раздавать» горячую воду на всю квартиру (т. е. на несколько источников потребления воды — несколько кранов)
  • нагретая вода будет сохранять температуру в течение некоторого времени, и воспользоваться ею можно будет даже в случае, если электричество вдруг отключили
• Минусы:
  • нагрев воды не происходит мгновенно: после расхода значительной части нагретой воды (или полного опустошения бойлера) придется подождать от несколько десятков минут до 1-2 часов, пока поступившая из водопровода вода снова нагреется
  • бойлер занимает немало места и весит тоже немало, поэтому для него не только нужно выделить место, но также потребуется специальный монтаж (надежное крепление и надежная стена)
  • нагревательный элемент бойлера страдает от образования накипи и может потребовать очистки

Проточные нагреватели

• Плюсы:
  • проточный нагреватель окажется более прост в монтаже и установке
  • также он не будет занимать много места: его можно установить буквально в любом помещении
  • нагрев воды окажется быстрым: достаточно открыть кран
  • вода не будет застаиваться (всегда окажется свежей), ее не придется сливать в случае, если нагреватель не предполагается использовать в течение длительного времени
• Минусы:
  • температура «горячей» воды оказывается ограничена мощностью прибора и зависит от температуры воды в водопроводной системе — то есть чем холоднее вода на входе, тем она холоднее и на выходе
  • мощность проточного водонагревателя довольно высока, так что для его подключения в доме потребуется не только выделенная электрическая линия, но и наличие определенного запаса по мощности
  • один прибор способен обслужить только одну точку набора воды, не получится использовать прибор для подачи воды на несколько кранов

Основные характеристики накопительных нагревателей (бойлеров)

Как мы уже упомянули выше, бойлер удобен в случае, если есть необходимость запасти большое количество горячей воды. К тому же, такой нагреватель станет единственным решением в случае, когда установить проточный бойлер не представляется возможным (например, из-за того, что электропроводка не справится с нагрузкой).

Одна из ключевых характеристик бойлеров — это объем. Вторая по важности — мощность, и, как следствие — время, за которое прибор сможет нагреть воду до заданной температуры. Все эти параметры можно узнать в технической документации на прибор, поэтому выбирать бойлер исключительно по внешнему виду — не лучшая идея.

Для одного человека, экономно расходующего воду, будет достаточно бойлера объемом 30 литров. Для двух человек рекомендуется обратить внимание на модели от 50 литров, для трех — от 80 литров и т. д.

Thermex ERS 80 H Silverheat объемом 80 литров

Накопительный бойлер не оказывает большой нагрузки на сеть, потребляет меньше электроэнергии, а главное — не нуждается в специальном подключении, если его мощность составляет менее 3 кВт. Во многих случаях его можно включить в обычную розетку, не затрудняя себя проведением отдельной электрической линии (хотя, конечно, если установка бойлера запланирована на этапе ремонта, лучше предусмотреть возможность безопасного подключения заранее).

Установка бойлера также незамысловата: необходимо обеспечить заземление, в некоторых случаях — редуктор для компенсации повышенного давления в водопроводной магистрали, а также установить предохранительный клапан для защиты водонагревателя от излишнего давления в баке и для слива воды. Отметим, что все эти элементы, скорее всего, придется приобретать отдельно. В случае, если бойлер долго не используется, воду из него рекомендуется слить.

Бойлер устроен так, что холодная вода поступает через трубу внизу, после чего она нагревается в тэне до заданной температуры и «отдается» сверху. Температура воды, поступающей из бака, оказывается стабильной. Нагреватель такого типа самостоятельно выключается при нагревании воды до нужной температуры, и включается снова при ее остывании.

Большую роль играет теплоизоляция прибора — от этого зависит, как скоро потребуется подогревать остывшую воду.

Современные бойлеры могут управляться механическим способом (такое решение наиболее простое) либо электронным — с возможностью «умного» регулирования управления нагревом, автоматического включения и отключения и т. п.

Водонагреватель накопительный Ariston Velis PW 50 литров

Долговечность работы бойлера зависит от ряда конструктивных особенностей. В первую очередь это, конечно, материал, из которого сделана внутренняя емкость нагревателя. Наиболее простые бойлеры сделаны из металла, другие могут иметь защитное эмалированное покрытие. Для защиты применяется и стеклокерамика. «Слабым» местом у многих бойлеров является сварной шов — именно в этом месте нередко случаются протечки. Увы, но сделать прогнозы относительно надежности этого элемента соединения вряд ли возможно: при выборе той или иной модели приходится руководствоваться личным опытом либо отзывами пользователей, которые уже приобрели такой бойлер ранее.

Нагреватель у бойлера состоит из, собственно, тэна и термостата, отвечающего за контроль температуры. Тэн может быть как открытым (и непосредственно контактировать с водой), так и закрытым (защищенным от контакта с водой). Их также иногда называют «мокрым» и «сухим».

Открытый тэн обеспечит высокую скорость нагрева воды, окажется доступным по цене, а также зачастую является универсальным и подойдет для разных моделей бойлеров. Зато на нем образуется накипь, а следовательно — он потребует периодической чистки или замены.

Закрытый тэн обеспечит более долгий срок работы и является более безопасным в том, что касается потенциальной опасности поражения током (например, в случае, если бойлер потек). Такой тэн оказывается помещен в специальную колбу, заполненную кварцевым песком или маслом. Закрытый тэн имеет больший эксплуатационный срок, но и существенно повышает стоимость водонагревателя.

Термостат позволяет бойлеру автоматически включаться и отключаться. На передней панели иногда можно увидеть датчик нагрева воды. Он бывает электронный или механический (в виде стрелки). Таким образом всегда можно узнать, какова температура воды внутри бойлера.

Важным элементом бойлера является магниевый анод — штырь из металла с нанесенным сплавом магния. Этот элемент защищает другие детали бойлера, беря на себя основной «удар» при борьбе с некачественной водой — он нейтрализует воду, забирая в себя соли и преобразует налет в мягкую накипь. В противном случае накипь оседала бы на тэне.

Магниевый анод

При эксплуатации бойлера от 15 месяцев следует извлечь анод и проверить его на износ. После этого срока эксплуатации анод, вероятно, будет достаточно сильно изношен и его следует заменить. Отметим, что, как правило, аноды выпущенные для одной модели бойлера не подойдут для другой модели. «Мокрый» медный тэн — это что-то наподобие кипятильника, он быстро покрывается накипью, понижающей его теплопроводность.

Нагревательный элемент в комплекте с анодом

Наконец, упомянем о существовании компактных безнапорных бойлеров небольшого объема (например, 5 литров). Такие накопительные водонагреватели в большинстве случаев нужны для систем, где вода подается с помощью насосов по мере включения (например, в дачном доме). То есть давление воды внутри бака не превышает внешнего атмосферного давления. Такой бойлер монтируется непосредственно под раковиной и без труда способен обеспечить теплой водой одну точку.

Основные характеристики проточных нагревателей

Как мы уже говорили, проточные электрические нагреватели гораздо компактнее бойлеров, однако их мощность окажется существенно выше. А следовательно — для их установки нужно провести отдельную электрическую линию, а также установить отдельный автомат. Ну а во многих домах и квартирах (там, где нет достаточного запаса по входной мощности) установить подобный нагреватель и вовсе не представляется целесообразным: в худшем случае он будет «выбивать пробки», в лучшем — сможет работать лишь при отсутствии другой нагрузки (т. е. при выключенных чайниках и прочих мощных электроприборах).

Электрический проточный водонагреватель Eldom Betta 6,5 кВт

Принцип эксплуатации проточных водонагревателей сводится к омыванию тэна тонкими струями, которые успевают нагреться до требуемой температуры. Электрические проточные водонагреватели производят горячую воду в неограниченном объеме и доводят её до горячего состояния практически сразу после включения. Реальный опыт эксплуатации показывает, что для обеспечения горячей водой не более двух точек (к примеру, кухня и душ) вариант проточного типа окажется наиболее простым решением (конечно, если нет цели сэкономить на расходе электричества). Однако для нормальной работы необходим достаточный напор — не менее 0,4 атм. Для бытовых нужд на кухне достаточно 3—6 кВт мощности, а для душа и ванн лучше ориентироваться на 8—11 кВт.

В отличии от накопительных нагревателей (бойлеров), которые работают от обычной однофазной электросети в 220 В и 230 В, многие проточные водонагреватели (особенно модели, мощность которых превышает 8 кВт), допускают подключение к сетям 220/380 В. При возможности более благоприятным будет выбор трехфазного напряжения, в котором нагрузка равномерно распределяется на три фазы.

Основные характеристики проточных нагревателей, таким образом, это мощность и объем воды, который прибор способен прогреть за единицу времени. Этот параметр указывается в документации и выглядит как параметр типа «4 литра в минуту». Второй важный параметр — максимальная температура воды, которую может выдать прибор. Этот параметр также указан в инструкции (как правило, он не превышает 60 градусов).

Многие нагреватели при этом оснащены ограничителем потока, не позволяющего подать слишком много воды (чтобы прибор успевал нагревать воду). Но при слабом напоре такой ограничитель может стать причиной несрабатывания датчика потока, активирующего нагрев. А следовательно — при покупке такого устройства будет нелишним проверить, соответствует ли напор воды в водопроводе установленным нормам. Возможно, придется установить дополнительный насос.

Электрический проточный водонагреватель Atlantic Ivory IV202 5,5 кВт

Наконец, упомянем, что проточные нагреватели, как и бойлеры, могут быть оснащены электронной системой управления, существенно повышающей комфорт от эксплуатации устройства и позволяющей гораздо более точно регулировать параметры работы прибора.

Выводы

В целом выбрать электрический нагреватель для дома или дачи довольно легко. Дело в том, что выбор во многом оказывается ограничен такими параметрами, как способ подачи воды (центральное водоснабжение или насос), давление (напор) воды в трубах и возможности электрической сети. Многие приборы автоматически не подойдут по тем или иным параметрам (окажутся слишком мощными либо потребуют проведения трудоемких подготовительных работ).

Не удивительно, что многие останавливают свой выбор на самом простом решении, требующем минимум усилий при подключении — установке обычного накопительного нагревателя-бойлера подходящего объема. Проточные нагреватели пользуются куда меньшей популярностью (во многом из-за повышенной нагрузки на электрическую сеть). Однако в случае, когда установка нагревателя планируется на стадии ремонта, именно они могут оказаться оптимальным решением, поскольку позволяют получить горячую воду сразу же, без предварительного ожидания.
