Электрический бойлер с циркуляцией: для чего необходима и как правильно смонтировать

Содержание

для чего необходима и как правильно смонтировать

Поговорим про организацию системы ГВС с рециркуляцией. Благодаря такой схеме водоснабжения в контуре ГВС постоянно поддерживается циркуляция горячей воды.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать



Преимущества циркуляции ГВС и область применения

Достаточно широко распространены ситуации, когда в частных домах вся система водоподготовки объединяется в одном техническом помещении, максимально удалённом от обитаемой зоны. Также часто можно встретить проекты домов, имеющих несколько санузлов, в том числе на разных этажах. Для таких ситуаций характерна значительная протяжённость трубопроводов горячего водоснабжения, что сулит жильцам некоторые неудобства.

Например, при открытии горячей точки водоразбора требуется время, порой немалое, пока вода, проследовав по каналам и отдав им часть собственного тепла, начнёт поступать из крана при номинальной температуре. Это не только вызывает определённые неудобства при каждом использовании санузла, но также приводит к перерасходу воды, которая на многих объектах частного строительства служит стратегическим ресурсом.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать

Проблему решает узел рециркуляции, поддерживающий постоянный проток в системе ГВС. Благодаря этому горячая вода поступает из крана сразу после открытия, к тому же её температура может быть точно отрегулирована вне зависимости от режима работы нагревательного прибора.

Узлами рециркуляции могут быть укомплектованы те системы, в которых за нагрев воды отвечает накопительный нагреватель, бойлер косвенного нагрева или второй контур котла. При использовании проточных газовых и электрических нагревателей их гораздо разумнее переместить ближе к точкам водоразбора.

Нужно отметить, что рециркуляция ГВС подразумевает совершенно иную топологию системы. Поэтому реализация такой идеи возможна только в процессе строительства, ну или как минимум капитального ремонта. При попытках доработать имеющийся сантехнический комплекс с целью организовать рециркуляцию, вряд ли получится обойтись малой кровью.

Насосный узел и обвязка

Схема компоновки узла рециркуляции может отличаться в зависимости от используемого водогрейного и насосного оборудования. Например, конструкцией некоторых бойлеров косвенного нагрева предусмотрен третий отвод из верхней трети ёмкости для подключения возвратной трубы рециркуляции. Если такого отвода нет, обратный поток подключается через тройник к патрубку подачи холодной воды.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать
Пример схемы обвязки бойлера косвенного нагрева с рециркуляцией ГВС: 1 — котёл отопления; 2 — группа безопасности котла с расширительным баком; 3 — циркуляционный насос системы ГВС; 4 — группа безопасности бойлера с расширительным баком; 5 — потребители горячей воды; 6 — радиаторы отопления; 7 — бойлер косвенного нагрева; 8 — циркуляционный насос бойлера; 9 — обратные клапаны; 10 — циркуляционный насос системы отопления; 11 — сетчатый фильтр грубой очистки


 Если взять в качестве примера стандартный электрический водонагреватель с двумя отводами, то на патрубке подачи холодной воды сначала устанавливается разъёмное соединение с накидной гайкой и группа безопасности для бойлеров. Ниже монтируется тройник, на два свободных отвода которого устанавливают шаровые краны. Один из них предназначен для подключения к магистрали ХВС, другой — для обратной трубы петли рециркуляции.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать
Схема рециркуляции ГВС с накопительным бойлером: 1 — накопительный водонагреватель; 2 — кран для подсоса воздуха при сливе бака; 3 — группа безопасности; 4 — обратные клапаны; 5 — циркуляционный насос; 6 — недельно-суточный таймер; 7 — потребители горячей воды

Таким образом, подача холодной воды в систему происходит только при снижении давления от открытия водоразбора, в остальных случаях горячая вода циркулирует по замкнутой петле, включающей весь объём бойлера.

Это главный недостаток водонагревательных приборов, конструкция которых не предусматривает их использование в системах ГВС с рециркуляцией. При такой схеме подключения бойлер не будет как положено отдавать 2/3 своего объёма с неизменно высокой температурой, ведь при подпитке весь объём жидкости будет равномерно охлаждаться.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать

Что касается самого насоса, для этих целей ведущими производителями сантехнического оборудования (Wilo, Grundfos) разработаны целые серии приборов. Их основное отличие от стандартных циркуляционных насосов — резьбовые патрубки для подключения такого же типоразмера, который обычно используется в бытовых системах водоснабжения — под резьбу 1/2" или 1/4".

В остальном такие насосы практически полностью идентичны оборудованию, которое используется в системах отопления с принудительной циркуляцией теплоносителя. Из дополнительных функций могут иметься в наличии регулировка производительности, суточно-недельный таймер и термостат.

Система трубопроводов

Один из главных недостатков систем ГВС с рециркуляцией заключён в их повышенной материалоёмкости. Помимо того что водопроводный контур состоит из двух труб, замкнутых в петлю, дополнительно требуется обеспечить теплоизоляцию каналов, дабы сдерживать в пределах нормы паразитные утечки тепла. Но обе эти проблемы решаются относительно легко.

Лучший вариант материала для обустройства системы с рециркуляцией — полиэтиленовые трубы (PEX) с надвижными пресс-фитингами. Да, монтаж таких систем требует использования специального дорогостоящего оборудования, однако вполне можно обойтись комплектом ручного инструмента для опрессовки, взятым в аренду. При этом в пересчёте на погонаж сами трубы обходятся значительно дешевле полипропиленовых и металлопластиковых, а срок их службы несопоставимо выше.

Рециркуляция ГВС: для чего необходима и как правильно смонтировать

В любом случае, схема прокладки трубопровода достаточно проста. Первая её часть, подающая воду к сантехническому оборудованию, монтируется непрерывной линией от теплового узла последовательно к каждой точке водоразбора. На последней точке в цепи трубопровод не заканчивается, он возвращается обратно к тепловому узлу. Это обстоятельство нужно учитывать при рассмотрении различных схем прокладки, чтобы минимизировать расход материалов на организацию петли.

Перед прокладкой каждый отдельный сегмент трубопровода облачается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Последний материал более предпочтителен для тех участков труб, которые впоследствии будут замурованы. Теплоизоляция должна размещаться вплотную к фитингам, все стыки между оболочкой нужно обязательно проклеить металлизированным скотчем.

Эксплуатация и режимы работы

Мнение, что система рециркуляции послужит причиной дополнительных энергозатрат, не лишено оснований, однако во многом преувеличено. Дело в том, что в отопительный период, когда в горячей воде есть самая насущная необходимость, паразитные теплопотери так или иначе остаются внутри теплового контура здания, а потому не могут считаться бесцельной тратой.

Летом же, когда в обогреве помещений надобности нет, рециркуляцию можно попросту отключить, обесточив насос и перекрыв кран на обратной стороне петли. Правда, для этого устройство принудительной циркуляции должно размещаться по схеме после всех точек водоразбора.

Рециркуляция ГВС может быть относительно легко автоматизирована. Даже если насос не снабжён встроенным программируемым таймером, ничто не мешает установить отдельное управляющее устройство и отключить работу системы ночью или в отсутствие хозяев. Если же жильё снабжено системой бытовой автоматизации, можно наладить работу системы рециркуляции на основе алгоритмов «Умного дома» или охранной сигнализации. опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Рециркуляция горячей воды через бойлер

бойлер

Давления воды в самом бойлере может быть недостаточным, для обеспечения дачи горячей водой. Для рециркуляции горячей воды через бойлер, необходимо правильно смонтировать систему ГВС c установкой циркуляционного насоса.

В больших дачных домах специалисты рекомендуют устанавливать систему горячего водоснабжения (ГВС) централизованного способа нагрева воды, через газовую и электрическую колонку (можно также использовать одноконтурный газовый котел). В таком случае, чтобы обеспечить необходимый запас горячей воды, в эту систему должен быть вмонтирован бойлер косвенного нагрева.

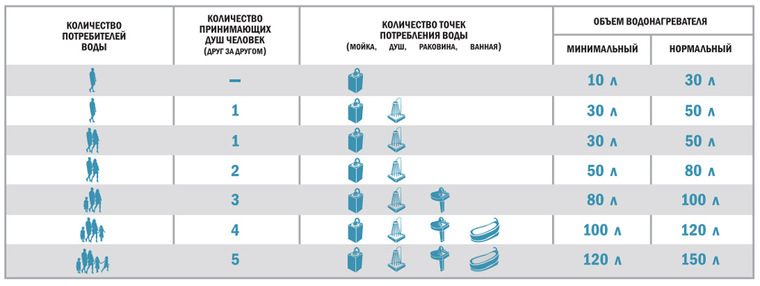

Объем бойлера рассчитывается с учетом всех проживающих в доме людей (для семьи из 4-х человек, достаточно будет бойлера на 100-150 л.). Вода в системе ГВС нагревается при помощи теплообменника, который подключен к источнику нагрева (котел, колонка).

Бойлер системы ГВС имеет несколько входов и выходов. Особенность конструкции бойлеров косвенного нагрева состоит в том, что в него монтируется змеевик в виде спиралевидной трубки из металла, по которой проходит горячая вода с котла. За счет теплообмена между горячей водой в змеевике и холодной водой в бойлере, осуществляется нагрев жидкости внутри бойлера. Так создается предварительный запас горячей воды для нужд человека.

Схема бойлераВся система ГВС имеет замкнутый цикл работы. Если долгое время горячая вода не используется, она начинает остывать. Когда человек захочет воспользоваться горячей водой, он наверняка столкнется с проблемой  первоначального отсутствия. При включении крана, система сама активируется и начинается обогрев воды. Но до того времени, когда она нагреется до нужной температуры может пройти несколько минут.

Чтобы можно было пользоваться горячей водой сразу после открытия крана, в систему монтируют циркуляционный насос, который обеспечивает рециркуляцию воды по контуру постоянно, не зависимо от того, пользуется ли человек горячей водой, или нет.

Бесперебойная рециркуляция воды через бойлер осуществляется при помощи установки дополнительного оборудования: расширительного бачка, обратного и предохранительного клапанов, спускного воздушного клапана.

Таким образом, рециркуляция горячей воды через бойлер, проходит при помощи циркуляционного насоса, теплообменника и дополнительного оборудования, которое монтируется в единую систему ГВС. В итоге человеку не придется ждать, пока вода нагреется, пропуская воду на протяжении некоторого времени.

 Обвязка бойлера с рециркуляцией

 схема организации рециркуляции ГВС в системе с бойлером косвенного нагрева Одним из самых важных и сложных процессов монтажа системы горячего водоснабжения является обвязка бойлера с рециркуляцией, но его вполне реально осуществить собственноручно.

Одним из самых экономичных и эффективных водонагревателей для дома и дачи, специалисты считают бойлер косвенного нагрева. В качестве источника нагрева воды может быть газ, электричество или теплообменник. Именно теплообменник обеспечивает экономичность применения системы ГВС с бойлером косвенного нагрева.

От правильно проведенной обвязки бойлера, зависит дальнейшее функционирование всей системы. Понятие обвязки можно определить, как особенность монтажа и подсоединения системы ГВС к источнику водонагрева.

При осуществлении монтажа бойлера и всей системы с рециркуляцией, нужно:

схема подключения

  • Установить точку рециркуляции. Она, как правило, расположена в центре нагревательной емкости;
  • Подвод холодной воды производится в нижнее отверстие бойлера;
  • Отвод горячей воды должен монтироваться в верхней части бойлера;
  • Труба теплоносителя подключается сверху, и проходит вниз (циркуляция воды теплообменника буде проходить по контуру, вход которого будет вверху бойлера, а выход – снизу).
  • К источнику энергии подвод труб должен осуществляться по правилам монтажа материалов, а подключаться при помощи переходников. Клапанов и кранов.

Следует знать, что эффективность системы рециркуляции ГВС зависит от системы отопления дома. Это способствует повышению коэффициента полезного действия косвенного водонагревателя (бойлера) на 35%.

Обвязку бойлера с рециркуляцией осуществляют стандартным набором материалов: краны, трубы ПВХ, переходники, арматурные изделия, насосы. Выбирать нужно только качественную сертифицированную продукцию из прочных материалов. Категорически не рекомендуется использование гофрированных шлангов и материала порошковой металлургии.

Схема рециркуляции бойлера

Рециркуляция воды в системе ГВС необходима для того, чтобы обеспечить горячей водой любую точку системы без дополнительного ее проливания. Для этого монтируется контур, по которому проходит вода из бойлера по всей системе, а затем возвращается назад в бойлер. Осуществляется рециркуляция при помощи небольшого насоса, который работает совсем бесшумно. Такая система способствует поддержке стабильной температуре горячей воды в любой точке дома.

Среди распространенных схем рециркуляции существуют несколько основных вариантов:

  • Монтаж трехходового или сервоприводного клапана. Применяют этот способ для настенных и напольных моделей бойлеров. К бойлеру подключается две трубы (два контура). Одни контур предназначен для отопления, другой – для горячей воды. Водонагреватель в этой системе выступает основным теплоносителем. При снижении температуры воды, применяется сервоприводный или трехходовой клапан, который начинает работать на подогрев воды. Отопление в это время перекрывается. После нагрева воды до нужной температуры, подогрев отопления возобновляется;схема рециркуляции
  • Монтаж двух насосов циркуляции в одной системе. При такой схеме, один из насосов предназначен для рециркуляции горячей воды по системе отопления, а иной – по контуру бойлера. Эта система первоначально обеспечивает нормальную температуру воды в бойлере, а потом уже в системе отопления. Особенностью такой схемы, является наличие термостата и переключателя режимов, который позволяет отключать, при необходимости, одну из систем;Схема обвязки бойлера с рециркуляцией
  • Применение гидравлической стрелки. Применяется, если в доме существует более двух контуров (отопление, горячая вода, теплый пол). Эта схема направлена на обогрев воды, за счет которой проводится обогрев всех контуров. Эта система имеет существенный недостаток – при разборе воды. Теплоноситель может не справляться с обеспечением потребностей всех людей одновременно.обвязка бойлера схема

Выбор способа обогрева воды и отопления, а также способы ее рециркуляции через бойлер, должен осуществляться в соответствии с четкими расчетами всех потребителей и мощностью теплоносителя. Преимуществом среди основных схем обладают бойлера с трехходовыми или сервоприводными клапанами.

Видео об организации рециркуляции горячей воды

Бойлеры косвенного нагрева с контуром рециркуляции

Бойлеры косвенного нагрева с рециркуляцией используется для сравнительно экономного нагрева значительного количества воды до необходимой температуры. Нагревание воды проводится вместе с отопительным котлом, его подключают к баку с использованием специального трубопровода. Нагрев воды в бойлере происходит путем циркуляции теплоносителя из отопительного котла. Для обеспечения процесса циркуляции применяется специальная система смесителей и насосов, ее устанавливают при монтаже бойлера.

Бойлеры косвенного нагрева имеют несколько основных преимуществ, которые очень выгодно отличают их от других подобных нагревательных приборов для получения горячей воды:

  1. Не используются дополнительно такие весьма дорогостоящие энергоносители, как газ и электричество. Для нагрева воды до нужной температуры применяется энергия отопительной системы.
  2. Продолжительный срок службы устройства, который составляет 50-60 лет. Это на порядок выше, чем в бойлерах с электрическим нагревом воды.
  3. Можно одновременно использовать несколько различных источников тепла. Например, можно нагревать воду в котле посредством солнечных коллекторов, в темное время суток или в плохую погоду дополнительно использовать электричество, а также газ. Это поможет максимально сэкономить на отоплении и подогреве воды до нужной температуры.
  4. Нагретая вода готова для использования сразу же после открытия крана, это преимущество обеспечивается благодаря системе рециркуляции.
  5. Очень высокая производительность и КПД при сравнительно небольших затратах на установку и обслуживание оборудования.
  6. Для отопления и водоснабжения помещения используется один источник тепла – это очень удобно и экономно, так как теплоноситель для горячего водоснабжения и обогрева помещения нагревается с помощью одной горелки.
  7. Теплоизолированный бак позволяет сохранять значительное количество нагретой воды на протяжении длительного времени.

Реализация системы рециркуляции становится возможной благодаря наличию в резервуаре нагревателя третьего входа. Именно к нему и подключают систему рециркуляции.

Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения

В автономных системах ГВС, для многоуровневых объектов разводка имеет повышенную протяженность, что влияет не только на срок подачи горячей воды, но и на перерасход водных и энергоресурсов из-за того, что их приходится сбрасывать в канализацию, пока не пойдёт из крана вода нужного качества.

Такие действия сегодня просто не допустимы, когда весь мир борется за сохранение водных ресурсов на планете. Несложные расчеты говорят о том, что семья с составом в 4-е человека в год может “слить” до 14 тыс. л воды. Эта проблема тревожит научный потенциал ЕС, поэтому там повсеместно реконструируют схемы ГВС с обвязкой бойлера косвенного нагрева с рециркуляцией (БКНсР).

По этому направлению реализуются передовые, инновационные технологии в системе горячего водоснабжения в России.

СодержаниеПоказать

Принцип рециркуляции

Многие такие бойлеры стали оснащать специальным отводом для подключения линий рециркуляция воды для ГВС, чтобы обеспечить постоянную температуру нагретой воды. Поэтому при монтаже системы прокладывают дополнительную трубу, которая обеспечивает движение среды по замкнутому кольцу с возможностью ее отбора.
Система рециркуляция ГВС имеет смысл, если длина труб будет более 10 м. Принцип ее довольно простой, с небольшими конструкционными различиями, зависящими от схемы обвязки бойлера косвенного нагрева, способа разводки для конкретных потребителей: коллекторной, двухтрубной или стандартной.

При коллекторной схеме вода проходит последовательно через коллекторы, и возвращается к исходной точке системы с бойлером косвенного нагрева. В двухтрубной - вода движется параллельно с холодной, но у конечного потребителя она не останавливается, а возвращается к исходной точке.

Что такое рециркуляция

В стандартной схеме применяют обратную линию, от самого дальнего водозабора имеющей общую точку у спускного вентиля бойлера косвенного нагрева к тройнику или к холодной линии в ёмкости. Поэтому горячая вода циркулирует и поступает с расчетными параметрами к потребителю.

Насос рециркуляция горячей воды монтируется в обратку. Регулировка системы выполняется датчиком температуры и таймером, включающего оборудование системы, обычно, во время пиковой нагрузки горячего водоснабжения.

Косвенный нагрев — используется, когда у пользователя в схеме теплоснабжения есть вторичные энергоресурсы, например, в автономной системе теплоснабжения, запитанной от котла, в котором частично энергии идет на нагрев отопление, а другая — на БКНсР.

Греющий теплоноситель движется по внутреннему змеевику емкости, нагревая воду внешнего контура отопления. После чего холодный теплоноситель насосом направляется в котёл для повторного цикла, а вода из и бака-аккумулятора попадает в систему ГВС.

Конструкционно подключение бойлеров могут выполняться с несколькими контурами, в виде змеевиков, работающих от разных источников тепла: к котловому теплоносителю, к дымовым газам, к солнечному генератору и к электрическому ТЭНу.

Расчёт мощности и выбор оборудования

Первоначально, чтобы выбрать схему БКНсР и подобрать оборудование требуется выполнить расчет тепловой нагрузки на ГВС для конкретного потребителя. Неправильный выбранный метод подключения приведет к неэффективности системы рециркуляции ГВС или поломки основного и насосного оборудования.

Как выбрать бойлер

Например, чтобы выполнить расчет, для семьи из 4-х человек берут нормы горячей воды по СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».

Несложные расчеты показывают, что на мытье посуды потребуется 336 л/неделю, душ- 1280 л/неделю, на мелкие действия еще 280 л/неделю, итого 2856 л/неделю или 17л/час.

Формула для определения мощности:

17х0.0375=0.637кВт

Расчетные параметры нагревателя:

  1. Минимальный объем водопотребления 1.5 л/мин.
  2. Объём емкости — более 100 л.
  3. Время нагрева воды до 2-х часов.
  4. Материал теплоизоляции пенополиуретан либо минвата.
  5. Элементы защиты: клапаны, датчики температуры и давления и предохранители.
  6. Срок службы — от 10 до 12 лет.

Бойлер косвенного нагрева Drazice

В торговой сети имеются надежные, проверенные практикой, бойлеры косвенного нагрева Drazice с объёмами от 80 до 200 л без ТЭНов. Корпус нагревателя подключают к внешнему источнику тепловой энергии с максимальными параметрами 110 C и 10 Бар. Теплопередача происходит через спиральный теплообменник с развитой поверхностью нагрева.

Бойлер комплектуется регулятором выходящей температуры, термостатом для управления трёхходовым вентилем или насосом циркуляции.


В нижней части предусмотрен люк, закрепленный на фланце для проведения работ по ремонту и обслуживанию, например, во время очистки бака от мусора и накипи.

Преимущества косвенных бойлеров Drazice:

  • долговечность, бак изнутри покрыт эмалью без никеля и магниевым анодом для антикоррозионной защиты;
  • наличие дополнительного фланца для размещения змеевика серии R;
  • энергоэффективность класса «В»;
  • защита от гальванического эффекта и электрохимической коррозии;
  • автоматика управления для безопасной эксплуатации.

Схема обвязки бойлера косвенного нагрева с рециркуляцией

Принцип подключения водонагревателя косвенного нагрева не отличается от обычного бойлера.

Стандартное устройство выглядят так как большие баки и состоят из следующих элементов:

  • цилиндрический бак – горизонтальный или вертикальный;
  • изоляционное покрытие для сохранения температуры;
  • датчики температуры и давления;
  • змеевик — теплообменник;
  • антикоррозионная защита.

Самое сложное оборудование — это змеевики, которые выполняют из стали или латуни. Они изготавливаются сложной конфигурацией поближе к днищу бака для равномерного нагрева среды. которая поступает в змеевик емкости.
Обвязка БКНсР производится согласно чертежам с учетом индивидуальных характеристик схемы теплоснабжения.

Для создания контура ГВС через бойлер используют 3 стандартные схемы монтажа:

  1. Включение в схему трехходового клапана.
  2. Размещение циркуляционного насоса с несколькими режимами работы.
  3. Обвязка через гидравлическую стрелку.

Трехходовые клапаны применяются с баками повышенного объема, а схема рассчитывается по принципу двухконтурного отопления. Схема с трёхходовым клапаном предусматривает установку 2-х циркуляционных насосов для распределения поступающей среды по потокам на отопление и ГВС и комплектуются термостатами и автоматическими переключателями сред.

Гидравлические стрелки используют на объектах, имеющих больше 2 контуров, например, радиаторы, тёплые полы или ГВС. Можно рециркуляцию воды выполнить по упрощенной схеме подключения бойлера косвенного нагрева, используя полотенцесушитель, для этого его устанавливают в разрыв закольцованного циркуляционного контура с насосом. Он создает напор движения среды по замкнутому контуру, БКНсР в этом случае имеет 3 врезки, 2- для ГВС и одну для подпитки системы.

Схема с рециркуляцией

Если водонагреватель имеет безнасосную схему циркуляции, рециркуляцию выполняют с помощью трехходового термостатического смесителя: ГВС, подогреваясь, циркулирует по замкнутому контуру, по мере расхода, подпитывается холодной водой.

Советы по монтажу

Считается, что легче выполнить обвязку, когда БКНсР монтируется одновременно с котлом и другим дополнительным оборудованием ГВС, поскольку врезать его в действующую схему сложнее из-за габаритов и недостаточности свободных площадей котельного зала.

Основные правила установки:

  • рационализация площадки размещения, поближе к источнику;
  • обустройство снования для бака;
  • установка мембранного гидроаккумулятора на выходе ГВС воды в бойлере, с объемом не менее 1/10 БКНсР;
  • обеспечение автономности каждого контура нагрева, через использование шарового крана;
  • обеспечение защиты от противотока, через установку обратного клапана;
  • обеспечение качества воды фильтрацией.

Требования безопасности при установке:

  1. Запрещено закреплять тяжелое оборудование на гипсокартонных или тонких перегородках. Кронштейны должны быть закреплены анкерами или дюбелями.
  2. Не зависимо от вида установки, монтаж производят выше уровня котла, или на его уровне.
  3. Напольный тип размещают на прочном основании высотой до 1 м.
  4. При установке, патрубки должны быть направлены к котлу.

Главная задача с которой успешно справляется БКНсР — повышение качества услуги ГВС в энергоэффективном режиме. Фактически, система ГВС с бойлером косвенного нагрева совместила в себе лучшие качества накопительных и проточных агрегатов.

Рециркуляция горячей воды. Как, зачем и для чего?

рециркуляция горячей воды

В систему горячего водоснабжения частного дома входят: нагреватель для воды, трубопровод, имеющий запорную арматуру и смесители, а так же зачастую насос для рециркуляции горячей воды. Нагреватели воды отличаются по мощности, устройству, источнику питания. Наиболее практичными являются газовые нагреватели воды емкостные, и проточные. Также имеются нагреватели воды косвенного нагрева. Они функционируют благодаря теплу, какое отдает котел отопительный или электрический.

Варианты обеспечения горячего водоснабжения

Чтобы обеспечить наличие горячей воды в кране в частном доме существует несколько возможностей:

Есть возможность выбрать проточный, либо накопительный нагреватель воды, который будет работать от отопительного котла или автономно от него. Можно выбрать газовый, электрический водонагреватель.Проточный водонагреватель, работающий на газу, принято называть газовой колонкой.

Установка системы водоснабжения горячей воды в частном доме либо коттедже, прежде всего, предполагает установку водонагревателя.

Использование двухконтурного газового котла

газовый котел

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда  лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.

Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Газовый котел со встроенным бойлером

двухконтурный настенный котел с бойлером

По сравнению с вариантом, описанным ранее, этот  тип горячего водоснабжения дает возможность получить лучший по стабильности нагрев и он на порядок удобнее для получения горячей воды.

Этот вариант дает возможность постоянно иметь в резерве от сорока до шестидесяти литров горячей воды. Но данная система, кроме преимуществ имеет и свои минусы:

  • Крупные габариты и вес.
  • Большие затраты топливных ресурсов для того, чтобы поддержать стабильную температуру воды в бойлере.
  • Большая цена.

Подобные системы используются довольно нечасто.

Рециркуляция через бойлер косвенного нагрева

рециркуляция горячей воды

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Циркуляция горячей воды в бойлере

бойлер косвенного нагрева схема

Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.

В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

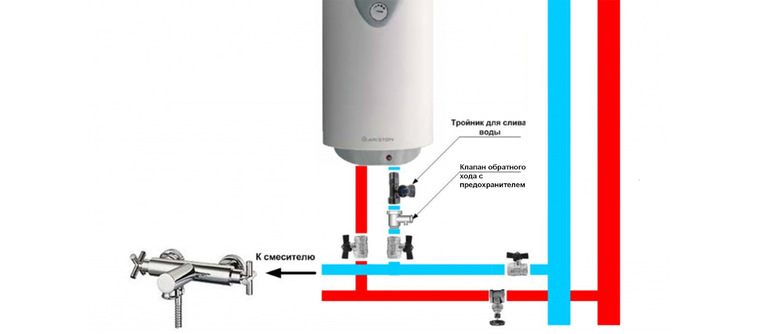

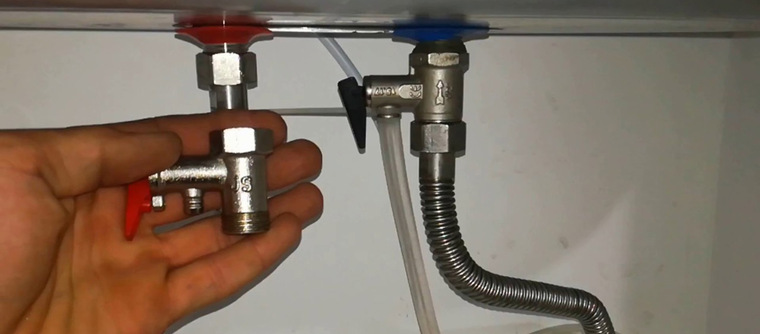

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

  • Отсекающим краном.
  • Обратным клапаном.
  • Предохранительным клапаном.
  • Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

Полезные видео по рециркуляции



Читайте так же:
Отопление от водонагревателя: методика нагрева, выбор

Водонагреватель для отопления электрический — герметичная емкость, оснащенная встроенным источником тепловой энергии. Подобные устройства бывают проточными и накопительными. Комфортная температура поддерживается благодаря циркуляции по замкнутому контуру нагретого электрическим ТЭНом теплоносителя.

Как работает электрический водонагреватель для отопления

В соответствии с показателем мощности проточные нагреватели питаются от одно- либо трехфазной электрической сети. Агрегат имеет простую конструкцию и представляет собой бак с установленными внутри ТЭНами. При поступлении жидкости они нагревают ее до заданной температуры. При использовании агрегата в системе отопления устанавливают теплообменник.

Принцип работы электрического водонагревателяУстройство электрического водонагревателя.

Для получения горячей воды в бытовых целях теплоноситель через специальную соединительную трубку подается на смесители в ванной и на кухне. Одновременно теплая воздушная смесь поступает в жилые помещения. Перед установкой нагревательного агрегата в частном доме последовательно выполняют следующие действия:

  1. Организуют циркуляцию теплоносителя в отопительной системе.
  2. Создают герметичный контур.
  3. Устанавливают расширительный бак, электронасос и запорную арматуру.
  4. Обеспечивают возможность регулярной подачи жидкости из централизованного водопровода.

При постоянном обновлении жидкости скорость подогрева низкая. Получить подробную консультацию о технических характеристиках и правилах эксплуатации подобных агрегатов можно в интернет-магазине «Кванта+» г. Тюмень.

Электрический котел или водонагреватель

В отопительных системах чаще используют бойлерные котлы, сконструированные специально для такого целевого применения. По соотношению полученного объема тепловой энергии к потраченным ресурсам, накопительные бойлеры существенно эффективнее проточных водонагревателей. КПД 1-ых достигает 90%, а у 2-ых не превышает 70%. Это обусловлено:

  • конструкцией;
  • спецификой предназначения;
  • способом нагрева теплоносителя.
Различные водонагревателиМодели водонагревателей.

Проточные водонагреватели рассчитаны на использование в замкнутых системах с принудительной циркуляцией жидкости. Агрегаты имеют следующие преимущества перед накопительными электрическими котлами:

  1. Быстрый подогрев воды.
  2. Отсутствие ограничений по объему горячей жидкости.
  3. Простота конструкции.
  4. Легкость эксплуатации.
  5. Удобство монтажа.
  6. Отсутствие необходимости регулярного обслуживания.

К тому же можно сделать отопление из водонагревателя своими руками. Среди недостатков проточных агрегатов отмечают:

  • необходимость тщательного контроля за функциональным состоянием и работоспособностью устройства;
  • сравнительно высокую стоимость;
  • низкую энергоэффективность.

Электрические бойлеры обеспечивают постоянный доступ к горячей воде в рамках предусмотренного конструкцией объема.

Методика нагрева воды водонагревателем

По способу повышения температуры энергоносителя проточное устройство не отличается от котла накопительной конструкции. Герметичный бак наполняется жидкостью из централизованного водопровода. Электрические ТЭНы повышают температуру до заданного уровня. Для агрегатов 2 типов характерна некоторая потеря тепловой энергии.

Нагрев воды приборомСхема нагрева воды прибором.

В накопительном бойлере температура жидкости повышается внутри герметичной емкости с интегрированным нагревателем. Поскольку объем камеры невелик, процесс протекает стремительно и при незначительной теплопотере. Конструкция подобных агрегатов включает в себя:

  1. Электронасос.
  2. Накопительный бак.
  3. Механизм управления подачей воды и температурой нагрева.

Проточные агрегаты лишены первых 2-х компонентов.

Инертность нагрева

Бойлерные котлы отличаются быстротой нагнетания температуры в трубах отопительной системы. За 15-20 минут вода нагревается до 60°С. В этом аспекте проточные устройства уступают традиционным бойлерам. Нагрев воды в накопительном баке вместимостью 150 л занимает 40-50 минут. На скорость повышения температуры влияет производительность ТЭНов. После выключения электрического бойлера вода в трубах отопления быстро остывает.

В проточных водонагревателях требуется несколько циклов рециркуляции для понижения температуры жидкости до комнатной. В случае непредвиденного прекращения подачи электроэнергии вода еще некоторое время остается горячей. Необходимые условия применения проточных агрегатов в отоплении таких объектов, как частный дом:

  1. Небольшая территория обогрева, что диктуется соотношением 1 кВт затраченного электричества к 10 м² площади.
  2. Высокое качество теплоносителя для долговечности и нормального функционального состояния рабочих элементов агрегата.
  3. Для циркуляции жидкости нужно давление, аналогичное системе централизованного водоснабжения — 4 атм. В моделях, оснащенных циркуляционным насосом достаточно 1,5 атм.
Проточный водонагревательВнешний вид проточного водонагревателя.

Проточные водонагреватели используют для отопления небольшого коттеджа площадью до 80 м². Это относится к хозяйственным и дачным постройкам. Еще 1 сфера применения такого отопительного оборудования — обустройство теплого пола.

Бойлер косвенного типа нагрева

Такой агрегат представляет собой герметичный бак с встроенной электрической спиралью. Нагрев воды в нем осуществляется при циркуляции жидкости по замкнутому контуру и соприкосновении ее с ТЭНом. Работа от электричества позволяет постоянно иметь запас теплой воды, а интеллектуальная система управления обеспечивает комфорт эксплуатации устройства. Подобное оборудование изготавливают из нержавеющей стали с теплоизоляционным стеклокерамическим покрытием.

Герметичная емкость объемом до 1000 л способна обеспечить горячей водой большой особняк. В зависимости от конструкции и типа, косвенный бойлер подсоединяется к системе газоснабжения либо к электросети. Такое оборудование оснащено механизмом автоматизированного управления. Зимой агрегат можно использовать для отопления и горячего водоснабжения, а летом только для подогрева жидкости.

Косвенный водонагревательУстройство косвенного водонагревателя.

Такие устройства отличаются высокой производительностью, экономичностью и хорошей эргономикой. Косвенные бойлеры бывают настенного крепления или напольного базирования. Для первоначального нагрева воды агрегату требуется некоторое время. В дальнейшем заданная температура поддерживается в автоматическом режиме. Теплопотери минимальны благодаря надежной термоизоляции. Подобную отопительную аппаратуру можно приобрести в интернет-магазине «Кванта+» в г. Тюмень.

Проточный водонагреватель

Хорошее решение для жилых и технических объектов небольшой площади — проточный водонагреватель. Средняя производительность агрегата мощностью 2 кВт составляет 12 л/мин до температуры 60°С. Такое устройство подходит как для частных коттеджей, так и для дачных построек с непостоянным проживанием. Его используют для обеспечения горячей водой и отопления помещений. Преимущества проточного водонагревателя:

  • компактные размеры, позволяющие разместить оборудование на любом свободном участке пространства;
  • малое значение инертности нагрева;
  • возможность регулировки температурного режима;
  • интегрированная система автоматического отключения ТЭНов при отсутствии теплоносителя;
  • разнообразие моделей, различающихся мощностью и ценой.

Единственный недостаток такого агрегата — низкий КПД, сопряженный с большими затратами электроэнергии.

Выбор теплоносителя для водонагревателя и монтаж

Основной технический параметр агрегата — скорость нагрева теплоносителя до заданной температуры. При выборе подходящей модели нельзя руководствоваться исключительно номинальной мощностью, указанной в сопроводительной технической документации. Следует учитывать предполагаемые условия эксплуатации и отапливаемую площадь. Устанавливать агрегат следует в теплом помещении для минимизации энергопотерь. Электропроводка должна выдерживать предельную нагрузку, создаваемую водонагревателем. Такие данные указаны в техническом паспорте оборудования.

Лучшим наполнителем считается дистиллированная вода. Она отличается оптимальными показателями теплоемкости. Для использования в системе горячего водоснабжения и отопления помещений лучше приобрести агрегат с закрытыми нагревательными элементами. Такая конструкция позволяет избежать образования накипи. Важно подобрать устройство необходимой мощности, которое способно справляться с возложенными на него функциональными задачами.

Как выбрать электрический водонагреватель (2018) | Другая бытовая техника | Блог

Электрические водонагреватели, изначально предназначенные для частных домов, сегодня все чаще можно встретить и в городских квартирах. Благодаря оставшейся с советских времен практике летних отключений горячей воды, миллионы городских жителей ежегодно оказываются перед выбором: начать закаливаться холодными душами, мыться по старинке ковшиком, кипятя воду на газовой плите, или не мыться вообще.

Или – купить и установить электрический водонагреватель.

Цены на водонагреватели начинаются со вполне доступных сумм, что многих подталкивает в сторону последнего варианта решения проблемы, но поговорка «скупой платит дважды» верна и в этом случае. Малая мощность и небольшой объем дешевого водонагревателя не позволят не то, что принять душ, но даже умыться с комфортом. А простая его конструкция приведет к быстрому выходу из строя.

Поэтому выбирать водонагреватель нужно по его параметрам, хорошо представляя, для чего и как вы его будете использовать. Неплохо также перед выбором узнать жесткость воды – той, которую вы собираетесь греть.

Характеристики электрических водонагревателей

По видуводонагреватели разделяются на накопительныеи проточные.

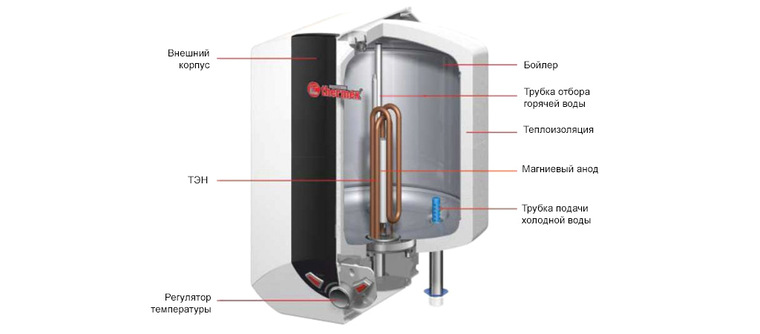

Накопительные водонагреватели нагревают до заданной температуры некоторый объем воды, который хранится в бойлере и расходуется по необходимости. При расходе нагретой воды в бойлер поступает холодная, температура в бойлере падает, что приводит к автоматическому включению ТЭНа.

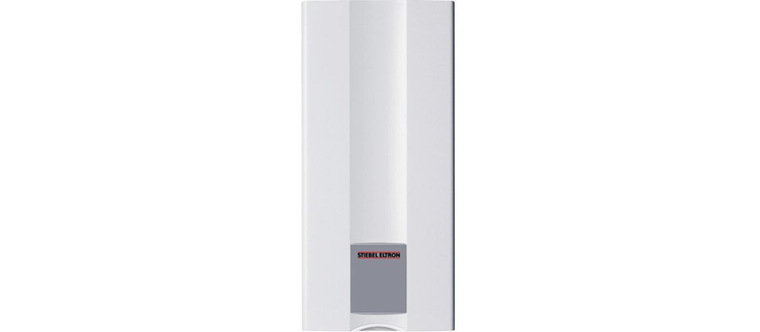

Проточные водонагреватели греют протекающий сквозь них поток воды.

Оба вида имеют свои преимущества и недостатки.

Накопительные водонагреватели занимают много места и имеют ограниченный объем бойлера – как только он израсходуется, вода из крана потечет холодная. Мощность их невысока, и греть протекающий поток воды они неспособны. На повторный нагрев всего объема воды может уходить до нескольких часов.

Зато даже самый маленький накопительный водонагреватель можно приспособить для разбора воды несколькими потребителями – пока не закончится накопленная горячая вода, она будет течь с нужным напором из любого крана в квартире.

Проточные водонагреватели просты в монтаже, компактны и могут быть размещены даже прямо над раковиной. Но для быстрого прогрева требуемого в быту потока воды они должны обладать приличной мощностью, что не всегда допустимо.

Так, для принятия душа требуется поток примерно 10л/мин. Чтобы нагревать на 30 градусов воду, текущую с такой скоростью, нагреватель должен иметь мощность около 20 кВт, что сразу делает невозможным использование подобных нагревателей в большинстве квартир и частных домов. Максимально допустимая мощность в квартирах многоквартирных домов – 7 кВт, и это только в домах с электрическими плитами. В домах с газовыми плитами на квартиру выделяется 3-4 кВт, а в домах старой постройки и того меньше.

Кроме того, если в вашей сети водоснабжения давление непостоянно, то температура на выходе проточного водонагревателя будет все время меняться. Давление увеличилось, напор возрос, вода течет холодная. Давление упало - вода обжигающе-горячая. Точно регулировать температуру на выходе умеют немногие модели, поэтому придется часто подкручивать вентиль смесителя.

Объем бака имеет большое значение для накопительных водонагревателей. Чем объем больше, тем больше членов вашей семьи смогут умыться, принять душ или ванну без долгого ожидания прогрева бойлера после предыдущего использования.

Но имейте в виду, что чем больше объем бака, тем больше времени потребуется на его нагрев, так как мощность ТЭНов большинства водонагревателей примерно одинакова и редко превышает 3 кВт.

Внутреннее покрытие бака для горячей воды необходимо для его защиты от коррозии.

Наилучшую защиту обеспечивают баки из нержавеющей стали, но они и стоят дороже остальных. Слабое место баков из «нержавейки» - сварной шов, который чаще всего выполняется металлом, подверженным коррозии.

Эмалированные баки и баки со стеклокерамическим покрытием сходны по эксплуатационным характеристикам и также обеспечивают неплохую защиту – миф о разрушении защитного слоя под воздействием перепадов температуры – не более чем миф (разумеется, если не наливать в замороженный бак кипящую воду).

Другое дело, что качество покрытия может быть разным и стеклокерамика известного производителя – совсем не то же самое, что стеклокерамика безымянного «китайца».

В остальном же эмаль и стеклокерамика серьезно уступают «нержавейке» только в одном – устойчивости к механическим повреждениям. Сам бак нагревателя, как правило, отделен от корпуса слоем мягкой теплоизоляции, которая может защитить бак от повреждений, но при сильных ударах на покрытии могут появиться микротрещины, в которых впоследствии разовьется коррозия. Поэтому при покупке нагревателя с эмалированным баком надо тщательно осматривать корпус на отсутствие вмятин и впоследствии беречь нагреватель от ударов.

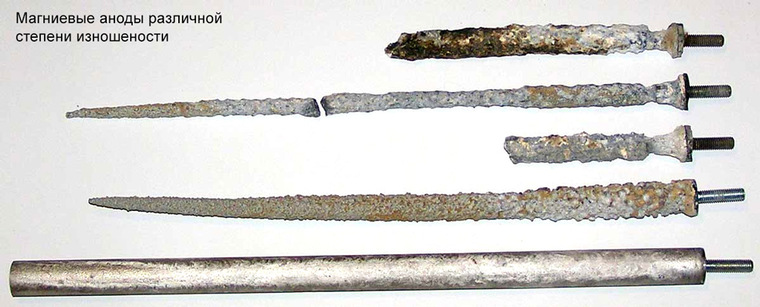

Многие производители для защиты бака от коррозии устанавливают в него магниевый анод, взаимодействующий с кислородом воды и защищающий внутреннюю поверхность бака. Этот элемент защитит бак, даже если покрытие будет повреждено, но он требует периодической замены – раза в 1-2 года, независимо от состояния защитного покрытия.

Если вы хотите, чтобы нагреватель проработал долго и без лишних хлопот, обязательно обратите внимание на наличие «сухого» ТЭНа. Особенно, если у вас жесткая вода – в этом случае «сухой» ТЭН просто необходим.

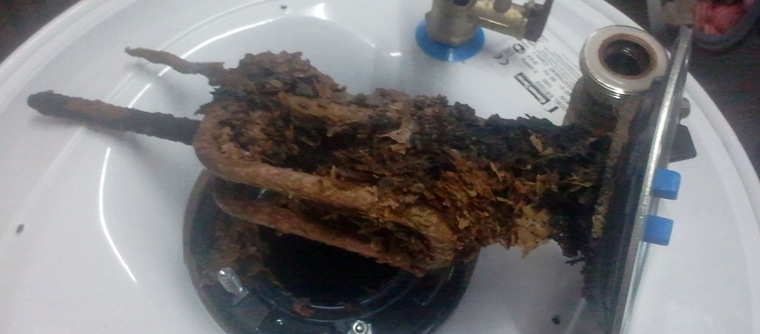

В обычных моделях ТЭН находится прямо внутри бойлера и непосредственно контактирует с нагреваемой водой. При этом на нем оседает накипь, что может довольно быстро привести к выходу нагревателя из строя, к протечке ТЭНа и к тому, что вся накопленная вода окажется на полу.

Чтобы избежать этого, можно производить периодическую очистку ТЭНа от накипи (2 раза в год при жесткой воде, раз в 1-2 года – при нормальной).

Либо приобрести нагреватель с «сухим» ТЭНом – конструкция такого нагревателя не предусматривает контакта ТЭНа с водой, он находится в металлической колбе или трубке. Разумеется, накипь при этом никуда не девается, она оседает на наружной поверхности колбы. Но из-за большей толщины металла и большей площади соприкосновения с водой это не ведет к быстрому прогару, поэтому нагреватели с «сухим» ТЭНом могут проработать в десятки раз дольше, чем их аналоги с «мокрым» ТЭНом.

Номинальная мощность определяет, как быстро нагреватель будет греть воду. Для накопительного нагревателя – чем больше мощность, тем быстрее прогреется весь бак и из крана снова потечет горячая вода. И если для нагревателя с небольшим баком (15-30 л) разница во времени нагрева у маломощных и мощных нагревателей составляет 10-30 минут, то у объемных нагревателей (80-100 л) разница во времени прогрева уже может составлять несколько часов. Если позволяют проводка и допустимая мощность, имеет смысл вместо одного большого нагревателя на 3 кВт установить два поменьше такой же мощности – это вдвое сократит время ожидания горячей воды, если она вдруг закончилась.

Некоторые нагреватели оборудованы двумя ТЭНами и имеют режим ускоренного нагрева. При поступлении большого объема холодной воды и резкого падения температуры можно включить оба ТЭНа, увеличивая скорость нагрева воды. А в режиме поддержания температуры работает только один ТЭН. Такой режим работы нагревателя снижает нагрузку на сеть. Нагреватели, снабженные автоматикой, способны самостоятельно подключать/отключать второй ТЭН.

Для проточного нагревателя – чем больше мощность, тем больший напор нагретой воды он сможет обеспечить.

Проточный водонагреватель мощностью 3 кВт сможет нагреть «до теплоты» только тоненькую струйку воды – где-то на 1,5 л/мин. Умыться и почистить зубы еще получится, а вот что-то еще – уже нет.

Проточный водонагреватель мощностью 5-7 кВт можно использовать для мытья посуды, но душ будет не очень комфортен – и вода прохладная, и напор слабоват.

В продаже есть проточные нагреватели большей мощности, но, к сожалению, для их установки потребуется отдельная проводка – а иногда и трехфазная. Впрочем, если вы являетесь счастливым обладателем трехфазного питания с большой допустимой мощностью потребления, то установка проточного водонагревателя мощностью 15-20 кВт обеспечит вам горячую воду с нормальным напором в практически неограниченном количестве.

При покупке нагревателя в городскую квартиру – особенно накопительного нагревателя и особенно на нижних этажах – обратите внимание на максимальное допустимое давление воды у выбранного нагревателя. Несмотря на норматив давления в 4 бара, в городских сетях водоснабжения давление может доходить до 7 бар. Следует либо подбирать нагреватель с максимальным допустимым давлением 8-10 бар, либо предусмотреть редуктор давления на его входе.

На максимальную температуру нагрева воды следует обратить внимание, выбирая накопительный нагреватель. Чем выше температура нагрева, тем меньше горячей воды придется смешивать с холодной для достижения теплой. Но в то же время – тем и выше опасность ожога при полностью открытом кране горячей воды.

Водонагреватель – что проточный, что накопительный – несет в себе множество опасностей. Чтобы избежать затопления, поражения электрическим током или ожога горячей водой, обратите внимание на наличие всех элементов безопасности:

- Регулятор (ограничитель) температуры нагрева позволяет задать максимальную температуру воды и избежать ожога при неосторожном открытии крана.

Если краном могут пользоваться дети, а максимальная температура нагрева выше 80°С, регулятор необходим – температуру следует выставить не выше 75-80°С.

- Защита от перегрева отключает ТЭН при опасности закипания воды. Обычно автоматика нагревателя выключает ТЭН намного раньше, но при её поломке только защита от перегрева спасет проточный нагреватель от повреждения ТЭНа, а накопительный нагреватель – от разрыва бака.

- Устройство защитного отключения защищает от утечки электрического тока в нагреваемую воду. Категорически не рекомендуется пользоваться нагревателем, не оснащенным УЗО.

- Предохранительный клапан выполняет функцию обратного клапана, не позволяя воде вытечь из накопительного нагревателя, а так же стравливает лишнее давление.

Поскольку забор воды в накопительном нагревателе осуществляется сверху, а на место горячей тут же поступает холодная вода, бак всегда остается заполненным. При отсутствии обратного клапан и прекращении подачи воды, бак может остаться без воды, что приведет к выходу ТЭНа из строя.

Предохранительный клапан (с отводом) защищает бак от излишнего давления в водопроводе. Однако это не панацея: если давление в системе значительно превышает требуемое, то по трубке всегда будет течь довольно сильный поток воды с ощутимым шумом. Приятного в этом мало, поэтому рекомендуется добавить на входе редуктор давления.

Варианты выбора электрических водонагревателей

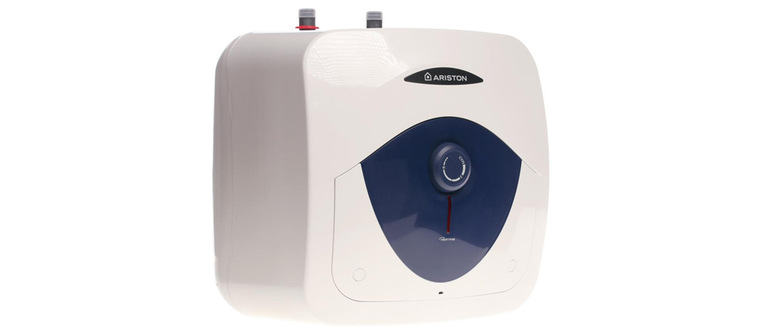

Если вам нужен нагреватель, чтобы обеспечить одну точку горячей водой, а проводка позволяет подключать электроприборы с потреблением 5-7 кВт, выбирайте среди [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=13&mode=list&stock=2&order=1&f=s31&f=5-7]проточных водонагревателей. Если вы хотите, чтобы нагреватель обеспечивал возможность принятия душа, обратите внимание на [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?order=1&stock=2&f=s31&f=5-7&f=s6c]опцию насадки для душа.

Если вы живете в городской квартире и не хотите зависеть от сезонных отключений воды, выбирайте среди [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s32&f=3-53]накопительных нагревателей объемом до 50 л – этого вполне хватит переждать отключение.

Если вы живете на одном из нижних этажей и у вас всегда прекрасный напор воды, при выборе накопительного нагревателя ориентируйтесь на [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s32&f=bmmj-s5s]модели с максимальным давлением воды в 8 бар и выше – это защитит бак нагревателя от гидроударов, вполне возможных во время профилактических работ.

Если проводка не позволяет подключать мощные приборы, но и возиться с подключением и разводкой накопительного нагревателя у вас нет возможности или желания, выбирайте среди [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&mode=list&stock=2&order=1&f=s31&f=2-4]маломощных проточных нагревателей – напор, конечно, будет слабым, но это лучше, чем ничего.

Если вы опасаетесь протечек, выбирайте [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=fdc8&f=bmmj-s5s]нагреватель с «сухим» ТЭНом и максимальным давлением воды в 8 бар и выше. Наличие магниевого анода на выбранной модели обеспечит дополнительную защиту, но имейте в виду, что его нужно периодически менять.

Если вы живете за городом и вам нужен водонагреватель для обеспечения горячей водой семьи в 2-3 человека, выбирайте среди [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=50-101]накопительных нагревателей объемом 50 – 100 л. Для семьи в 4-5 человек [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s32&f=100-151]объем бака потребуется побольше – 100 – 150 л.

Если же у вас нет никаких ограничений по проводке и потребляемой мощности, можете установить [url="https://www.dns-shop.ru/catalog/d910c1f939147fd7/vodonagrevateli-elektricheskie/?p=1&i=4&mode=list&stock=2&order=1&f=s31&f=15-97]мощный проточный нагреватель и забыть об отсутствии в кране горячей воды.

Wdr Ce Сертифицированная индукционная естественная циркуляция Новый электрический котел центрального отопления

1. Потребляемая мощность электрических отопительных котлов различной мощности.

Мощность пара (Тонна) 0,1 0,2 0,3 0,5 0,7 1,0 1,5
Потребляемая мощность (кВт) 75 147 219 368 547 731 1083


2.Устройство автоматического управления
Электрический нагревательный котел Zhongding использует полностью автоматическую интеллектуальную технологию управления и использует систему управления PLC, чтобы сделать работу более простой и безопасной.

В контроллере котла используются электрические компоненты SIEMENS / DELIXI. Оператор может контролировать уровень воды, температуру воды, пожарную ситуацию и рабочее давление и т. Д. Кроме того, параметры работы могут быть установлены, и они отображаются на экране.

3. Срок службы картриджных нагревателей / трубы с электрическим подогревом.
Трубы с электрическим подогревом имеют сертификаты CE и CCC, чтобы гарантировать длительное время работы, их можно использовать около 20000 часов.

4. Толщина теплоизоляционных теплоизоляционных материалов
Толщина теплоизоляционных теплоизоляционных материалов различается в зависимости от требований к внутренней температуре, внешней температуре или тепловых потерь. Как правило, толщина теплоизоляционных материалов составляет от 100 до 200 мм.


К обычным теплоизоляционным теплоизоляционным материалам относятся каменная вата, изделия из силиката алюминия и изделия из цемента с перлитом.

Самая высокая рабочая температура каменной ваты составляет 600 ℃, она имеет более низкую теплопроводность, чем лучше теплоизоляция. Самая высокая рабочая температура изделий из силиката алюминия составляет 800 ℃, обладает отличными и надежными физическими изоляционными свойствами.


5. Система блокировки безопасности
Устройство производства электронагревательного котла zhongding:

1.Контроль уровня воды


2. Защита от избыточного давления пара


3. Защита от утечки электричества


4. Защита от нехватки воды


5. Защита от аномальной мощности


6. Встроенные газовые коллекторы и система защиты


7. Устройство контроля дымовых газов

ПОЛУЧИТЬ ЦЕНУ СЕЙЧАС!

Котел горячей воды с естественной циркуляцией 200 кВт в Азии

Описание продукта

Электрический бойлер Fangkuai принимает новейшие электротермические технологии и систему управления. Может использоваться для центрального отопления, горячего водоснабжения и душа. Это своего рода экологичный котел с преимуществами простоты эксплуатации, экономичности и практичности использования.

электрический водогрейный котел Преимущества:

1.Интуитивно понятный и понятный интерфейс управления

2. Долгосрочная безопасная и стабильная работа

3. Низкие потери тепла и меньшие затраты

4. Полное автоматическое управление, простота в использовании

5. Высокое качество каждой детали котла

6 Высокая экономическая эффективность

Процесс производства

Первоклассные продукты требуют передовых технологий производства в качестве основы, котел Fangkuai никогда не прекращает стремиться к поиску и внедрению передовых технологий производства, после десятилетий исследований людьми Fangkuai, мы накопили почти 20 кусочки высококачественной технологии обработки.

У нас есть все виды котлов с низкой ценой, которые ждут вашего запроса.

Информация о компании

A: Fangkuai была основана 8 января 1998 года с уставным капиталом более 100 миллионов юаней. Мы являемся высокотехнологичным предприятием, занимающимся исследованием, производством и продажей котлов на чистом топливе и котлов на чистом сгорании. Мы являемся производителем котлов класса A, одним из лучших производителей котлов с превосходными возможностями цифровой обработки. Мы считаем, что вы можете найти нашу продукцию в разных странах, и наш успех обязан государственному научно-исследовательскому центру, испытательному центру и производственной базе площадью 140 000 квадратных метров.

B: уникальная лаборатория по изучению всех состояний в Китае; Квалификация производства котлов класса А; Квалификация первоклассной котельной установки. Fangkuai имеет наибольшую силу в котельной промышленности.

C: Fangkuai инвестировала в Национальный центр для исследований и испытаний котлов на чистом топливе и создала базу сотрудничества промышленности и школы с Университетом Цинхуа и Сианьским университетом Цзяотун.Многочисленные практические тесты позволили получить исчерпывающие данные о котельной и инновационной запатентованной технологии.

Core Technology

A: Сверхскоростная трубка для охлаждения дыма

Сверхскоростная трубка с охлаждением дыма, высокая эффективность, энергосбережение и передовые технологии конденсации гарантируют высокую эффективность использования энергии. За счет скрытого поглощения тепла испарением в отработанном воздухе энергия используется эффективно. Это экономит энергию и повышает тепловую эффективность.

B: Интегрированная технология конденсации

Конструкция котла оказывает существенное влияние на тепловой КПД. Fangkuai исследует своего рода цельную конструкцию, которая значительно повышает тепловую эффективность котла. Технология конденсации Fangkuai заключается в использовании эффективного тепла, выделяемого дымом выхлопных газов, включая ощутимое тепло, выделяемое дымом, и скрытое тепло, выделяемое конденсированным паром, так что повысить тепловую эффективность котла.После многочисленных испытаний и экспериментов компания Fangkuai накопила передовую в отрасли технологию интеграции и конденсации.

C: технология FGR

Технология FGR рециркулирует часть отработанного дыма (температура 150 3 -350 ℃) обратно в горелку для завершения вторичного сгорания вместе с более низкой температурой печи. Таким образом, эмиссия NOx может быть значительно уменьшена. В процессе работы котла процесс сгорания природного газа постоянно меняется.Многие элементы могут влиять на этот процесс, такие как количество газа, температура дымовых газов FGR, уровень кислорода в отработанном дыме и т. Д. Крошечные изменения этих факторов будут влиять на выбросы NOx. Низкие выбросы всегда были нашим направлением исследований. Разработка и применение технологии Fangkuai FGR может гарантировать выбросы NOx для вашего котла менее 30 мг / Нм3.

Certificate & Custom

FAQ:

Q1: Почему вы должны верить качеству нашего котла?

(1).Отчет по расчету на прочность с информацией о применяемых материалах;

(2) .100% отчет о неразрушающем контроле (неразрушающий контроль) стального листа, трубы и сварочного стержня;

(3). 100% рентгеновский контроль (сварной шов): обеспечить качество всего котла;

(4). Гидростатическое испытание: обеспечить стандартное рабочее давление и безопасность;

(5). Отчет сторонней инспекции: Институтом инспекции котельных Хэнаня;

(6). Прошло ISO: 9001 и сертификат SGS.

Q2: А как насчет установки и ввода в эксплуатацию?
После того, как вы получите котел, мы поможем вам подготовиться к установке, при необходимости наш специалист прилетит к вам в течение 72 часов.Эксперты будут отвечать за руководство по установке и вводу в эксплуатацию.

Но покупатель будет отвечать за:

(1) Стоимость авиабилетов в оба конца из города Чжэнчжоу до места вашего проекта.

(2) Питание и размещение работников продавца на весь период на сайте конечного пользователя.

(3) Плата за услуги для ведущего инженера: 100 $ / день / чел.

Q3: Каков срок службы вашего котла?
A: Обычно котел рассчитан на срок службы 20 лет, но при правильной эксплуатации и хорошем техническом обслуживании котел можно использовать в течение 20-25 лет.

Q4. Детали электрошкафа.

Электрическое управление c

.
Электрические отопительные котлы Принудительная циркуляция, промышленный парогенератор

Описание продукта

Введение продукта

Вертикальный автоматический быстрый запуск парового котла на жидком топливе (газе) второго поколения, который устраняет многие недостатки традиционных котлов, представляя усовершенствованную конструкцию котла Технологии из Европы. Основываясь на бытовых ситуациях, практических потребностей в соответствии с пользователем, и в то же время поглощает множество преимуществ горизонтального котла, в области исследований и разработок, проектирования, выбора материала, поддержки технологии, автоматическая Контроль, защита безопасности, производство, инспекция испытаний, техническое обслуживание и т. д. все ссылки на пользователей, действительно отражают концепцию «ориентированных на людей» в науке и технике.

Технические параметры

0,3-0,8-YQ

Модель

LSS

0,5-0,7-YQ

0,1-0,7-YQ

0,2-0,8-YQ

0,4-0,8-YQ

Наименование

Агрегат

Номинальная производительность пара

кг / ч

50

100

200

300

400

Номинальное рабочее давление

МПа

0.7

0.7

0.8

0.8

0.8

Температура насыщенного пара.

° C

171

171

175

175

175

Расход топлива

Легкий дизель

/ ч

3.4

6,7

13,5

20,3

27

природный газ

Нм3 / ч

3,7

7,300003 14,7

22,1

29,4

LPG

Нм3 / ч

1,6

3.3

6,7

10,1

13,4

Водозаборник Диам.

DN

15

15

15

15

25

Выпуск пара Диам.

DN

15

15

25

40

40

Предохранительный клапан Диам.

DN

20

20

25

25

40

Клапан сброса Dia.

DN

20

20

25

25

32

Габаритные размеры

900

900 9 0003

5 0003

730x1810

770x2000

940x2630

980x2680

Вес нетто

кг

230

320

660

780

950

2000

8

2000

900 9

Номинальное рабочее давление

74

112

52

52

52

Водозаборник Диам.

Модель

LSS

0.5-0,8-YQ

0,8-0,8-YQ

1-1,0-YQ

1,5-1,0-YQ

2-1,0-YQ

Наименование

Единица измерения

Номинальная пропускная способность пара

кг / ч

500

800

1000

1500

900

8

900 9

900 9

МПа

0.8

0.8

1.0

1.0

1.0

Температура насыщенного пара.

° C

175

175

184

184

184

Расход топлива

Легкий дизель

/ ч

34

54.5

68

102

136

природный газ

Нм3 / ч

37

59,2

148

сжиженный нефтяной газ

Нм3 / ч

13

21

26

39

52

DN

25

25

25

32

32

Выпуск пара Диам.

DN

40

40

50

50

65

Предохранительный клапан Диам.

DN

40

40

40

40

2 × 40

Клапан сброса Dia.

DN

40

40

50

50

50

Габаритные размеры

мм

120003

120003

1480x3030

1660x3110

1660x3320

760x3750

Вес нетто

кг

2000

3080

4120

4500

5250

Особенности

1.Компактная конструкция

2. Простота в эксплуатации

3. Высокоэффективная работа

4. Функции безопасности

5. Быстрое производство пара

.
108-360 кВт естественной циркуляции низкого давления пищевой промышленности электрический паровой котел

Описание продукта

108-360 кВт Тепловой электрический паровой котел низкого давления с естественной циркуляцией

Описание продукта

Вертикальный электрический паровой котел, нагревательные элементы полностью погружены в воду и полностью изолированы - высокая эффективность и минимальные потери излучения. После точного расчета и проектирования котел может быстро и эффективно достичь рабочего давления.Использование поверхностных нагревательных элементов с низкой тепловой нагрузкой - их нелегко расплавить или размягчить. Каждый компонент подвергается испытанию давлением воды и напряжением. Котел может работать сразу после подключения к источнику питания и водоснабжению. Тепловой КПД почти 100% - тихий, чистый, в большей степени соответствует экологическим требованиям, не выбрасывает в атмосферу NOx (оксиды азота)

Технические параметры

Вертикальный паровой электрический отопительный котел LDR
Тип LDR0.15 LDR0,2 LDR0,3 LDR0,5
Проект Блок
Номинальное испарение т / ч 0,15 0,2 0,3 0,5
Номинальное рабочее давление МПа 0,7 / 1,0 0,7 / 1,0 0,7 / 1,0 0,8 / 1,0
Температура насыщенного пара 170/184 170/184 170/184 175/184
Входная мощность кВт 108 144 216 360
Входной ток A 162 216 324 540
Номинальное давление В 3N AC 50 Гц 380 В
Мощность × Группа кВт × P 18 × 6 18 × 8/24 × 6 27 × 8 36 × 10
a Главный паровой клапан диаметром DN 25 25 32 50
b Диаметр предохранительного клапана DN 25 25 25 40
c Входной диаметр DN 15 15 25 25
d Диаметр выпускного клапана DN 25 25 40 40
Общий размер L мм 1100 1150 1300 1450
W мм 950 950 1100 1350
В мм 1950 2000 2100 2300


Для паропроизводительности котла до или более

, чем 300 кг / час, конструкция разделена - котел с отдельным электрическим шкафом управления.

A мм - - - 1200
B мм - - - 600
C мм - - - 2000
Вес кг 350 450 680 980

Преимущества продукта

1.Все электрические компоненты с маркировкой CE и UL обеспечивают безопасность и длительный срок службы.

2.Быстрый запуск и останов, большой диапазон регулировки рабочей нагрузки, простота в обращении. "

3.В каждом нагревательном элементе используется фланцевое соединение с концентрированной балкой, независимое расположение, простая конструкция, высокая механическая прочность, безопасная, надежная, удобная замена, долгий срок службы. "

4. Гибкие методы работы, можно установить ручной или автоматический режим. "

5. Уникальная функция переключения мощности, может регулироваться в зависимости от фактической потребности в мощности пара, делать то же время / частоту использования, улучшать срок службы оборудования.«

6. Когда нагревательный элемент электрокотла в группе имеет проблему, он может немедленно остановить работу разрушенной нагревательной группы и отключить электропитание».

7. Вертикальная структура, компактная и красивая, элегантный стиль, классический цвет, экономия места и простота установки. "

Пожалуйста, свяжитесь с нами для получения дополнительной информации. свяжитесь с нами >>

FAQ

В: Являетесь ли вы заводом или торговой компанией?

Сейчас мы являемся одним из ведущих производителей промышленных котлов в Китае.

В: Какая гарантия на котлы?
A: Наша гарантия на паровой котел составляет один год. В течение гарантийного срока, если все детали повреждены, вы можете получить новые

запчасти бесплатно.

Q: Как долго мы должны ждать доставки?
A. Обычно это займет около 35-45 дней для котлов под давлением. Если вам нужно изменить напряжение или давление, ему
потребуется больше времени.

Q: Как насчет вашего срока оплаты?
A: Обычно это 30% предоплаты, 70% баланса до доставки.Мы принимаем T / T, L / C и другие

способ оплаты.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
