Вопросы мастерам по ремонту электрокотлов Протерм Скат

__________________________________________________________________________

Вопросы мастерам по ремонту электрокотлов Протерм Скат

Вопрос: У меня котел Протерм Скат 14 кВт электрический 3-х фазный (380 вольт). Вопрос в следующем: Прошлую зиму котел работал без нареканий, но зима благо была не холодная. Но в этот сезон происходит что то не понятное. При давлении воды в системе на обратке 1.5-1.7, но температура не подымается до заданной. Дом потихоньку стал остывать. В чем может быть проблема и как исправить?

Ответ: не хватает напряжения или на реле образовалса налет,а так-же возможен налет на тенах,возможно не роботает даже насколько тенов.

Вопрос: Построили загородный дом 150 кв.м., смонтировали систему отопления с теплыми полами, бойлером косвенного нагрева, опрессовывали без котла на 6 атм., держали больше суток, падение давления составило 0,2 атм (спецы сказали что это норма для такой системы), установили котел Протерм Скат (ставили и подключали ребята из фирмы с допусками по этому делу), все устраивает, даже в минус 28 в доме тепло и горячая вода из крана бежит, правда это на 8 или 9 кВт.

Но вот проблема. Давление в системе само по себе потихоньку падает (с 1,5-1,7 МПа до 0,4-0,6 МПа). Где-то раз в неделю-две приходится подкачивать, благо есть пресс. Один раз после отключения эл-ва (бывает такое) котел даже ошибку F22 выдал. При этом давление упало вообще до 0,3МПа (показания по манометру на обратке). При повышении температуры за бортом в доме соответственно тоже становится жарко, уменьшаем кол-во киловатт на котле например с 8 до 4. Через некоторое время (часов 5) падает давление в системе с 1,5 МПа до 0,5-0,7 МПа. Пытался восстановить давление увеличением мощности котла, давление в системе поднимается до 0,8-0,9 потом все равно падает до 0,7МПа. Подскажите, что делать?

Ответ: давление в системе отопления не должно падать, значит где то утечка, нужно смотреть. Если нет, то поставьте дополнительный расширительный бак на 12-20л. при нагревании вода расширяется а при остывании наоборот бак будет компенсировать перепад давления.

Вопрос: Кто-нибудь сталкивался со следующей проблемой-Протерм скат9 после летнего перерыва,не включается автоматически насос (при накаченном давлении), слышал, что может залипнуть и что делать? Посоветуйте?

Ответ: При первом пуске циркуляционного насоса, или после длительного перерыва его работы, необходимо вручную прокрутить вал электродвигателя, для снятия остаточного залипания сухих трущихся пар сальника.

Вопрос: Протерм скат 9 кВт – после включения питания никаких эффектов: табло не работает, котёл молчит. перевод в однофазный режим результатов не дал. напряжение на клеммнике ест и на входе пускателя есть. в чём прикол?

Ответ: Смотрите предохранитель на плате.

Вопрос: Электрический котел Protherm после установки поработал три дня и остановился с ошибкой F 20. По инструкции смотрел – что-то с термореле. Что делать, не сказано. Можете помочь советом?

Ответ: Сработала автоматическая защита при перегреве аппарата. Вывести оборудование из аварийной функции можно самостоятельно, хотя для эл. котлов этих моделей действия по разблокировке – работа сервисной службы. Попробуйте найти скрытую аварийную кнопку на термостате и нажмите на нее. Если это не поможет – понадобится диагностика котла.

Вопрос: Электрический котел Protherm Скат 18 K настроен на максимальный ночной режим работы, но за ночь давление падает с 1,8 бар до 0,6 – котел наутро не может включиться и пишет ошибку F22. Прошу помочь разобраться.

Ответ: Низкое давление в отопительном контуре может быть по причине протечек в системе отопления и неисправности расширительного бака в агрегате. Нужно смотреть герметичность узлов прибора. Возможны проблемы с баком, либо протечка теплоносителя по системе.

Вопрос: Электрокотел Протерм Скат на 12 кВт часто отключается, но ошибку не пишет. Котел 3-фазный, замеряли напряжение: на двух фазах по 6, а на третьей – ноль. Может это влиять?

Ответ: В данном случае явно проблемы с электрикой. Если две фазы есть, а третьей нет, то надо скорее это явление устранять, так как может сгореть плата. Возможные причины: в пакетнике отошел провод, в автомате плохие клеммы или дело в пускателе.

Вопрос: Электрокотел Скат 6кВт. Отработал не полный сезон. В системе теплоноситель. Недавно выбило автоматический выключатель. При включении автомата котел работает какое-то время, затем автомат снова выбивает.

Ответ: Возможно, вышли из строя тэны. Необходима диагностика аппарата.

Вопрос: Подскажите пожалуйста в чем может быть проблема в эл.котле Скат 6 kw: котел запустили 3 года назад для обогрева бани и он работал идеально (хватало 1-2 kw), а в этом году мощность нагрева упала в несколько раз при этом подающее напряжение в норме и тены при включении поочередно нагревают воду до определенной температуры одинаково, т.е. все они рабочие, но что бы добиться такой же температуры как в прошлые годы, надо включить котел на полную мощность 6kw. Теплотехнические показатели бани не поменялись.

Ответ: Возможно, вышел из строя блок тэнов. Так же необходимо проверить грязевой фильтр.

Вопрос: При установке и запуске котла Скат 9 кв, он выдает ошибку f20. что делать в таком случае?

Ответ: Сработал температурный предохранитель.

Вопрос: Установлен электрокотел Протерм на 14 кВт. Сгорел один из предохранителей, расположенных по импульсным блоком питания, не могу разобраться какой номинал, подскажите, пожалуйста!

Ответ: Предохранитель на 80 мА.

Вопрос: при пуске нового котла Протерм Скат-6, и закачке воды в систему выдается ошибка F20 (срабатывание аварийного термостата), вода не нагревается и не включается насос. Как устранить неисправность самостоятельно, так как в радиусе 100 км нет сервисного центра.

Ответ: Рекомендуем проверить: воздух в теплообменнике котла; нет протока через аппарат; предохранитель на плате управления.

Вопрос: Protherm скат 18 квт светится сигнальная лампа (восклицательный знак) И HDO, горит зеленый диод работает циркуляционный насос, но ТЭНы не включает. пробовал сбросить ошибку нажимая кнопку которая находится внутри, сверху.

вроде заработал но минут через 20 опять не включаются ТЭНы давление 1,5 МПа температура 35 град

Ответ: Ваш электрокотел выходит на перегрев. Причина – забит грязью грязевик на обратке в котел ( если такой был установлен при монтаже) или залипают контакты в реле на плате управления.

Вопрос: Электрокотел Protherm СКАТ 6 – 24 К. Несколько лет проработал нормально. Сейчас имеет место следующая картина: после включения ни батареи, ни трубы, исходящие из котла практически не нагреваются. Через несколько минут работы температура на термометре становится больше 90 градусов, и котел отключается. Насос (судя по звуку и вибрации) работает.

Ответ: Скорее всего, проблема с циркуляционным насосом. Но точно можно определить только при диагностике котла.

Вопрос: подскажите пожалуйста! Мы купили электро котёл Протерм скат 28,установили всё как по инструкции, давление 1,5 бара, включили на 380 вольт.котёл вообще не даёт ни каких признаков жизни, дисплей не светит, Что же это может быть?

Ответ: Дисплей не светится: перегорели предохранители на плате управления, нет связи между платой управления и платой дисплея (проверить шлейф).

Вопрос: Имею аппарат Скат 12К. Он отработал 6 лет. В настоящий момент постоянно подкапывает вода из переливного крана, идущего от аварийного клапана. Рабочее давление при этом от 0,9 до 2,5. Капает до полной остановки котла примерно через 5-6 часов. Знакомые эксплуатационники посоветовали сменить аварийный клапан и расширительный бак внутри котла? Дайте Ваш совет, как быть? Также не смог подтянуть накидную гайку гибкой подводки.

Ответ: Рекомендуется проверить рабочее давление в расширительном баке эл.котла. Если не удастся установить в баке необходимое давление, расширительный бак потребуется заменить.

Вопрос: Подскажите, при 3 фазах и напряжении на каждой фазе стабильно по 180 вольт (между фазами 305 вольт) какую мощность будет выдавать электрокотел Protherm Скат 12 кВт, включенный на ступень 7 кВт, подключенный по трем фазам. Плата управления подключена через стабилизатор. У него получается один тэн задействован только? Правильно ли считать по формуле P=UхU/R ? Или необходимо каждую фазу по отдельности считать, а потом складывать? На схеме нарисовано в каждом тэне по три резистора, по одному на каждую фазу. И что означает в инструкции номинальный ток 25 А
и максимальный ток 23 А?

Ответ: Там 2 трехэлементных ТЭН по 2.33 квт каждый элемент. Максимальный ток при полной нагрузке (на 1 фазе) – 23А, 25А – номинальная сила тока предохранителя.

Вопрос: Если отключить пробитый тен, работать будет эл. котел?

Ответ: Будет, у него там их 6 штук как минимум.

Вопрос: Есть ли у Протерм Скат выход “Ошибка”. Или выход “недопустимое давление в системе”?

Ответ: F22 – низкое давление в СО (ниже 0,6).
F73 – короткое замыкание датчика давления.
F74 – повышенное напряжение (более 4в) на датчике давления.
Если электрический выход: сухие контакты, или открытый коллектор, то без идентификации ошибки.

Вопрос: Установлен электрический котел Протерм скат 6 квт. Расплавился провод в клемме, после этого начало мигать то просто F, то ошибка F20, потом вроде работает, потом все по новой и показывает то 0 кв, то 2, то 4. Клемму поменяли, провода зачистили, на красную кнопку нажимали, заводские настройки ставили, но ничего не поменялось. Приходили ремонтники посмотрели, прозвонили, ничего не поняли, сказали, вроде все работает, наверно дело в контакторе. Один знакомый электрик пришел, сказал наверно все таки в плате, поставил перемычки напрямую к тенам, пока так греемся. Только теперь стало чаще выдавать ошибку F20, потом 0 кв. и опять ошибка F20. Кто-нибудь сталкивался с чем-нибудь подобным? Неужели дело в плате? Она

вроде как работает. Кстати, до этого котел был на однофазке, теперь стоит на трехфазке, но провода видимо расплавились от плохого контакта. Сегодня выключили котел на весь день, вечером включили, вначале работал, как положено, набрав 30 градусов, опять стал выдавать ошибку F20. Кстати, ошибка выходит, когда загорается лампочка RE-13 (насос-пониженная скорость). Звонили знакомому, у него скат 9, у него она вообще не включается. Такой вопрос: она вообще должна включаться? Насос вроде работает, и прозванивали, и трубы вибрируют и на подаче и на обратке.

Ответ: Попробуйте поставить параметр d. 19, значение – 0, насос будет работать всегда на повышенной скорости.

Вопрос: Эл. котел Protherm Скат 12K-13, замкнутая система через гребенку, залит антифриз Thermagent-30 Eko объем около 28 л. радиаторы на двух этажах. После запуска системы прошло две недели все работало. Когда стравливал воздух, немного смутило, что при не большом сливе антифриза 100-150 мг давление падало на 0,5 бар, при выставленной температуре котла 60 градусов давление было 1 бар. И так, после отключения электричества на полдня, давление ушло на 0 (что проверил: расширительный бак – давление в норме 1,2, после долил систему антифриз до 1 бар, после чего котел заработал опять, стравил немного воздуха при температуре 60 давление поднялось на 2 бар.). Прошло 4 дня приехал, ситуация та же: давление 0 – опять
долил, система работает, обнаружил не большой подтек на гребенке с соединением, подтянул, но сама протечка не значительная возможно грам. 10 ушло. пока предположения, что это из-за воздуха в системе, и мысль поставить дополнительный расширительный бак литров на 30.

Ответ: У меня стоит дополнительный ГА на 24 л, так как объем системы около 270л. У вас наоборот стоит, т. е. в насос идет теплоноситель без очистки. Возможно расширительный бак не правильно качаете. Нужно полностью сливать теплоноситель с котла и только потом накачивать.

Вопрос: Неисправность котла Protherm Скат 12 квт, без доп. оборудования. Сегодня в связи с оттепелью снизил температуру с 45 до 40 градусов. Через некоторое время заметил ошибку F73. Нашел описание, что это замыкание датчика давления. Есть ли варианты по ремонту? И вообще, может, он живой, надо что-то еще смотреть?

Ответ: Сбросьте ошибку и проверьте, какое давление в СО. Проверьте давление воздуха в расширительный бак и подпитайте систему до необходимого давления. Снять-подключить разъем с датчика давления. Бак находится у задней стенки, вентиль сверху. Но перед накачкой расширительного бака нужно сливать воду с котла.

Вопрос: В эксплуатации электрокотел Протерм скат 14. Бойлер 200 литров. Когда ставлю температуру ГВС 50-60 градусов, котёл вообще не отключается. И одновременно работает ГВС и отопление, вижу по мигающей точке на дисплее котла. Соответственно завышается температура в доме. Разве при работе ГВС не должно отключаться отопление.

Ответ: Трехходовой клапан на бойлер переводится, смотрите его.

Вопрос: Неисправность электрокотла Скат 6 квт. Набирали воду в систему через насос, выбило предохранитель, и автомат в щитке теперь постоянно горит предохранитель, в чем может быть причина? Насос должен легко проворачиваться отверткой?

Ответ: Короткое замыкание ТЭНа.

Вопрос: Котел Протерм Скат 9 Квт (1 фазник), установили в прошлом году, к эксплуатации приступили только в этом. Работал по ночному тарифу с программатором для поддержания заданной температуры в загородном доме. Вчера ездил на дачу проинспектировать и с удивлением обнаружил, что аппарат не работает, попросту не горит приборная панель. Предохранители (на плате 2шт) проверил – вроде рабочие, тот который должен быть в шине, его там нет? Может он в другом месте, но я его не увидел.

Ответ: Попробуйте поставить новые предохранители.

Вопрос: Электрокотел Протерм скат 18 квт был подключен к 220 В, переделали на 380В, при подключение в эл. щитке перепутали провода. После этого выбило автомат, когда разобрались с проводами, котел не включается даже на 220. Замкнута одна фаза и ноль. Подскажите, что делать?

Ответ: Проверять с прибором.

Вопрос: Электрический котел Скат 9 работал исправно, понадобилось перевесить на другую стену, отсоединил, на следующий день подсоединил, никаких признаков жизни, табло не горит все молчит. Фаза ноль есть, доходит до контактора, а дальше молчок, только на верхнем коричневом проводе контактора есть фаза, предохранители на плате в норме! Подскажите, что за неполадка?

Ответ: Возможно, неисправна плата управления.

Вопрос: Установлен котел Протерм скат 18. Мощность в киловаттах могу поднять только до 8, дальше не идет, кто знает, в чем проблема?

Ответ: Сбросьте на заводские настройки, параметр d. 96 поставьте на 1 и ОК.

Вопрос: В эксплуатации электрокотел Protherm Скат 9. Установили его в октябре, поставили температуру на 35 градусов, решили в пустую не топить. Все это время котел мы не трогали, он работал, батареи были теплые, в доме плюс, неполадок не замечали. Когда устанавливали котел, мы купили провод не такой какой им был нужен, и установщики, подсоединив его, сказали, что это временный провод, что его надо заменить, иначе будет греться. Провод поменяли, аппарат включили на 80 градусов, через некоторое время выбило автомат. Мы его включили, пока работали в доме, в этот день ничего больше не вырубало. На ночь оставили котел греть дом на 80 градусов, пришли с утра – в доме холод, ночью видимо отключился опять автомат, и у нас в доме прихватило два радиатора. Аппарат включили, работает. К ночи отогрели немного воздух в доме “не прихваченными” радиаторами, масляными обогревателями, трубы грели феном. Как только заработали все радиаторы, давление уже было 0,8, и аппарат опять выключился. После включения выдал ошибку F22. Поняли, что нужно долить воды в СО и поднять давление. Воды долили (воздух с радиаторов стравили), давление установилось на 2,0, автомат заменили на новый. Оставили на ночь на 80 градусов. Котел ночь проработал, но теперь он не нагревается выше 60 градусов, несмотря на установку на 80 градусов. При этом работает на полную мощность. Хотя раньше нагревался на 80 градусов за непродолжительное время. Подскажите, что может быть?

Ответ: Лучше обратиться в сервисную организацию.

Вопрос: Неисправность котла Протерм Скат 14. Год отработал отлично все нормально было. Сейчас такой сбой – работает несколько часов, затем просто берет и перестает работать, индикация есть, все хорошо, но при этом комнатный термостат замкнут, на дисплее показывает, что нагрев не идет (справа точка не горит). Ошибок никаких нет. Контакты 1 и 2 на колодке К8 при этом замкнуты, прозваниваются тестером. Даже не хочет бойлер нагревать. Подключен БКН и датчик наружной температуры. Если его выключить на пару минут (в щитке обесточить), потом включить вроде начинает работать, но где то минуту, потом опять отключается. Просто перестает думать, что надо греть воду – исчезает точка справа (как будто нет команды на нагрев, хотя
команда есть, я уже контакты замкнул). Выключил 2-ой раз – после этого завелся, греет. Теплоноситель выставлен на 70 градусов сейчас, давление в норме, клапан 3-х ходовой ездит туда сюда, не понимаю, в чем может быть дело. Неужели плату менять?

Ответ: Нужно скинуть настройки к заводским и снова настроить.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант – ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

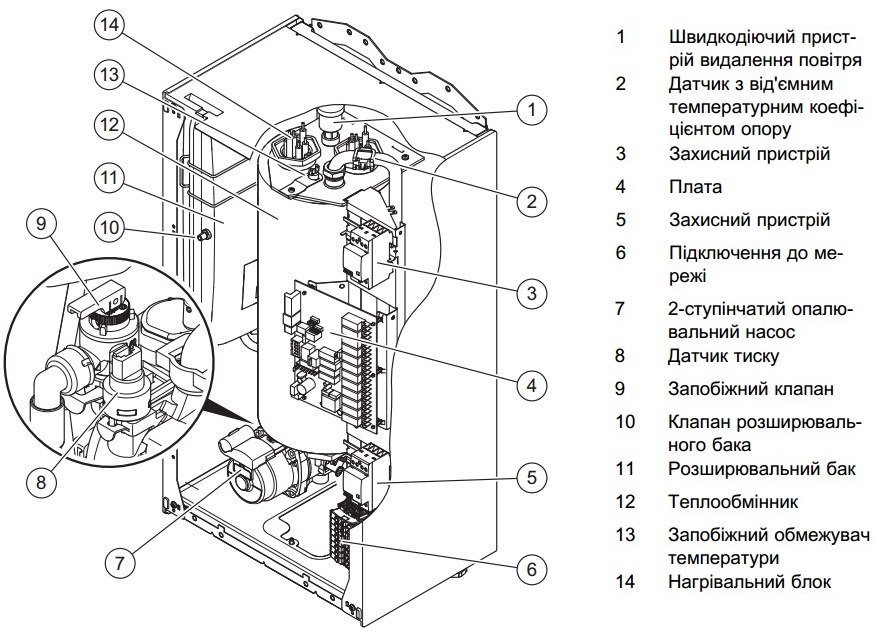

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

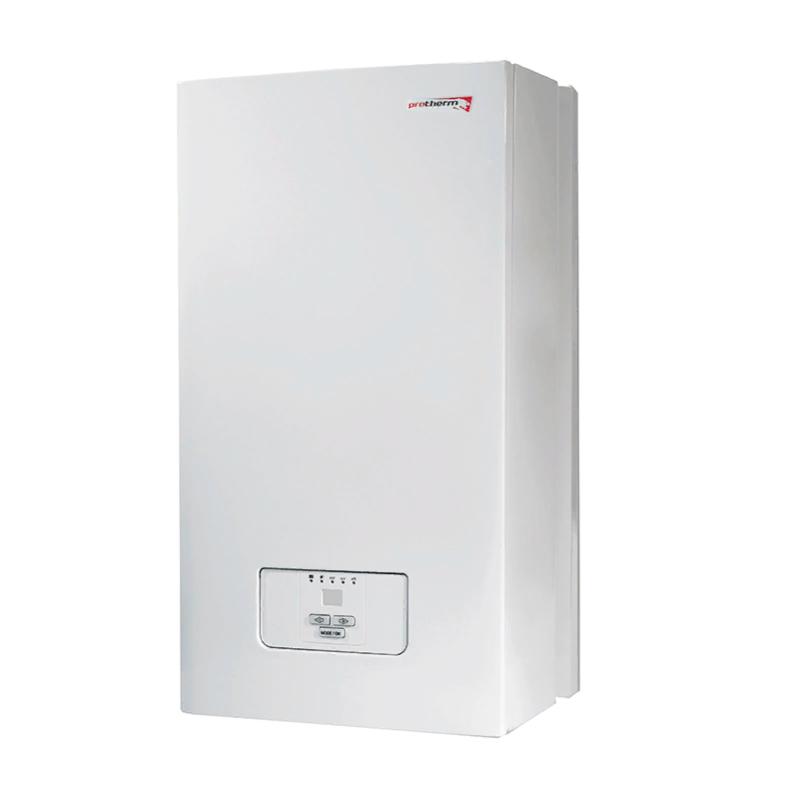

Котел электрический Protherm RAY (СКАТ) 12 KE /14

Protherm СКАТ (RAY) 12 KE /14 – новинка 2019 года.

Основные отличия версии 14 от версии 13:

в новых котлах теперь можно использовать антифриз (Thermagent-30Eko)
емкость расширительного бака увеличена до 8 литров
добавлена коммуникационная шина E-BUS
добавлен автоматический воздухоотводчик с обратным клапаном
20 кодов ошибок
49 параметров диагностики

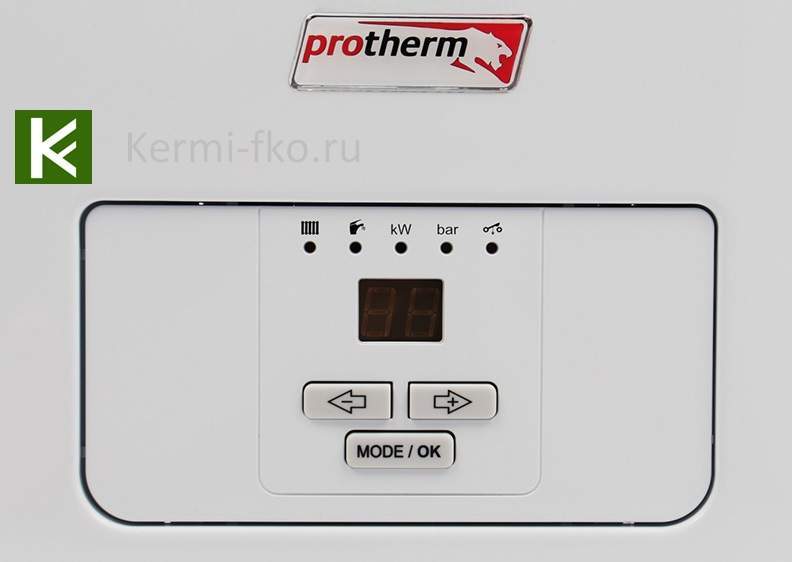

новая панель управления

Для новых котлов предусмотрен новый комплект для подключения внешнего водонагревателя (арт. 0010027587) и датчик уличной температуры (000693 / 0020277426)

Внимание! Старый комплект подключения водонагревателя – арт. 0020015570 – НЕ ПОДХОДИТ для НОВЫХ КОТЛОВ

Настенный электрический котёл Protherm Скат 12 KE 14 (NEW) – современный отопительный прибор в новом дизайне. Он характеризуется компактностью и отличным внешним видом. Котёл создан для обогрева жилых помещений – дачных домиков, частных домовладений и квартир. Особенности и преимущества данной модели:

Защищённые от коррозии ТЭНы;
Встроенная обвязка;
Простота в эксплуатации;
Не требует специального обслуживания;
Бесшумная работа.

Электрический котёл Protherm Скат 12 KE 14 (NEW) наделён выносливыми ТЭНами из нержавеющей стали. Они отличаются стойкостью к коррозии и обеспечивают эффективное нагревание теплоносителя. Питание электрокотла осуществляется от трёхфазной электросети с напряжением 380 В. КПД данной модели составляет 99,5%, что даёт возможность экономить на потреблении электроэнергии. Котёл является одноконтурным, для подготовки горячей воды производитель предлагает бойлеры косвенного нагрева, подключаемые к отопительному контуру.

Если Вы не проживаете постоянно в своем загородном доме, то конструкция данного котла позволяет подключить к нему различные устройства дистанционного управления. Так как в новой модели реализована поддержка протокола E-BUS, то оптимальным будет приобретение соответствующего оборудования с поддержкой аналогичного протокола. Управление по данной шине позволит получать информацию об ошибках в работе и плавно менять мощность котла ( впредыдыщих моделях СКАТ возможно только включение и выключение котла).

Рекомендованные GSM-модули:

или

Электрокотёл Protherm Скат 12 KE 14 (NEW) уже наделён всем необходимым для подключения к отопительной системе. На борту имеются циркуляционный насос для принудительной циркуляции теплоносителя и расширительный бак на 8 литров. Также здесь присутствуют предохранительный клапан и тепловой предохранитель, препятствующий перегреву теплоносителя. При длительном простое активизируется система защиты контура от замерзания – это актуально для загородного жилья и дач. Котёл может работать как основной или вспомогательный источник тепла, также поддерживается работа в каскадном режиме – для обогрева помещений большой площади.

Котёл не требует излишне частого обслуживания, его высокая эффективность сохраняется на всём протяжении срока службы. Он характеризуется бесшумной работой и лёгкостью в монтаже. Также он лёгок в управлении – достаточно выставить на панели управления желаемую температуру в контуре. Реализовано и подключение комнатных термостатов – они обеспечат точный температурный контроль без участия пользователей. За исправностью бортовых модулей следит система самодиагностики – она опрашивает внутренние узлы, выводя коды ошибок на небольшой жидкокристаллический дисплей.

Купить настенный электрический котёл Protherm Скат 12 KE 14 (NEW) от производителя с мировым именем вы сможете в интернет-магазине Теплодвор. Наши преимущества – доступные цены на котлы, большой выбор вспомогательного оборудования, оперативная доставка по Москве и России, выгодный самовывоз.

Руководство по эксплуатации котла протерм

14 лют. 2016 Інструкція Рись – Газові котли, твердопаливні та електричні котли . Обзоры, инструкции для отопительного zanussi zwp 582 инструкция котла Protherm Lynx 24. 12. Ликвидацию котла или его частей по окончании срока его службы необходимо проводить с учётом охраны окружающей среды. 13. Производитель не несёт ответственности и не предоставляет гарантии на ущерб, обусловленный несоблюдением: • условий, указанных в настоящей инструкции;.

17 апр 2011 . Protherm Тигр KTV, KOV – серия двухконтурных навесных газовых котлов Protherm со встроенным пластинчатым теплообменником. Камера сгорания открытая или герметическая (в зависимости от модели котла). Мощность: 8, 4-24,6 кВт .

Введение. Данный документ содержит инструкции предназначенные для эксплуатации, изучения, монтажа и сервисного обслуживания котла настенного двухконтурного газового PROTHERM. 24КТV(KOV) v.15 (далее котел), с целью обеспечения правильного использования его технических возможностей.

Документація Protherm – інструкції з монтажу та експлуатації Отопительный котел Protherm Lynx 24. Обзоры, инструкции . Protherm Скат 14К – описание, отзывы, инструкция. Купить . Также следует сказать, что каждая модель отопительных котлов «Гепард» имеет в комплекте еще и подробную инструкцию по эксплуатации. В данной статье предоставляется несколько советов, которым необходимо следовать .

Как устанавливать и настраивать электрический котел Протерм . Отзывы о Protherm Skat 18K – обсуждения, вопросы, инструкции . Protherm Protherm Леопард BTV-BOV Инструкция по монтажу и техобслуживанию (рус) – страниц 31 – (1,470 Мб) Проверено 20 сентября 2010. Icon pdf document.png Protherm Protherm Леопард BTV-BOV Паспорт котла (рус) – страниц 4 – (0,563 Мб) Проверено 20 . ПОПЕРЕДЖЕННЯ: Попри те, що речовини, використані при виробництві цього котла, не спричиняють шкідливої дії на здоров’я, деякі комплектуючі частини. (ізоляційні прокладки та ущільнювачі) виготовлені з синтетичних волокон. При ушкодженні або розриві ці волокна можуть викликати свербіж, що . При покупке любого отопительного оборудования пользователь получает инструкцию. В ней описаны все моменты, которые касаются не только установки агрегата, но и его эксплуатации. Котел Протерм Скат 9 кВт не исключение. Конечно, по каким-либо причина инструкция была утеряна, то начать . электрический котел – aqua-life.ua

Документація Protherm – інструкції з монтажу та експлуатації

Инструкция по монтажу и обслуживанию чугунного котла. PROTHERM 50 (40, 30, 20) KLO. ВЕРСИЯ «МЕДВЕДЬ». Сертификат соответствия. № PОСС SK. МГ01.B00633. PROTHERM, s.r.o.. 909 01 Скалица, ул.пплк. Плюштя 45 тел.: ( 0801) 6966 101, 6966 102 факс : (0801) 664 4017 . PROTHERM PANTHER 24 KTV / KOV LYNX 24/28 Инструкции на Котёл настенный электрический Скат 6,9,12,14 . Protherm JAGUAR 24 JTV Настенный Газовый Котёл инструкция, поддержка, форум, описание, мануал, руководство, форум, Инструкция по эксплуатации, Инструкция по. Инструкции по эксплуатации – Protherm Protherm Тигр KTV, KOV (старая модель) — ТеплоВики . Электрический котел PROTHERM СКАТ 18K Газовый котел Протерм Гепард – характеристики, устройство и . PROTHERM 50 (40, 30, 20) KLO Документація Protherm – інструкції з монтажу та експлуатації. Отопительный котел Protherm Jaguar 24 JTV. Обзоры . – MagaZilla Магазин котлов Протерм в Москве. Авторизованный представитель Protherm в России. Широкий пирацетам капсулы инструкция выбор газовых котлов и бойлеров protherm. Ориганальный каталог производителя Протерм. Настенный электрический котел Protherm Скат 14К. Технические характеристики, инструкция, цена на электрический котел Protherm Скат 14К . Купить электрический котел Protherm Скат 14К с доставкой в Ваш город. Интернет-магазин электрических котлов №1.

БОЛЮСЫ ХУАТО – HUATUO ZAIZAO WAN, 12 пакетов – YouTube Здравствуйте. Скажите пожалуйста насколько вреден препарат Болюс Хуато . Мы привезли аналогичны.

Антифог спрей (Antifog Spray) Arena – прекрасное средство, чтобы избежать образования конденсата в очках и масках во время погружения в воду и занят.

Как сделать робота из “Лего” своими руками? – FB.ru Всё на русском языке о роботах LEGO MINDSTORMS EV3 и NXT: различные инструкции к констр.

Как собрать и крепить держатель (кронштейн) для балдахина к детской кроватке? – все о детской мебели и . А вот еще одна графическая инструкция по .

Скачать инструкцию Starline E90 Dialog на русском языке Инструкции к автосигнализации Starline E90 – Автоинжиниринг Инструкция старлайн e90s | tiogurg.

TLK-38 – simex.pl 12 сен 2017 . Контроллер tlk 38 инструкция на русском: Контроллер tlk 38 инструкция на русском.md. Instruction Manual – Canadian .

Собрали шкафа-купе Палермо, производитель СТОЛПЛИТ, с . 30 квіт. 2013 Разнообразие дверей в шкафах купе. правильно собрать шкаф купе. Полки в шкаф .

Швейные машины – интернет-магазин Фокстрот: цены, отзывы . Пожалуйста, нужна инструкция к швейной машине Silver Crest SNM 33 A1 на русском языке. П.

Инструкции / Видео, другое. Кухонный комбайн; Cерия Styline; Цвет: серебристый / белый; Мощность: 900 Вт; Механизм “Multi-motion-drive”; 7 .

Как собрать кухню. Пошаговая инструкция сборки и установки кухни. Схемы, советы,видеоролик. В данной статье вы сможете узнать как легко можно собрат.

Перепрошивка приставки Ростелеком: потери и приобретения. Попробуем разобраться, что дает прошивка приставки Ростелеком и какие риски существуют при.

Инструкции по сборке кроваток. Инструкция по сборке кроваток с механизмом укачивания “маятник”. Инструкция по сборке кроваток с механизмом укачивани.

Надо Купить? 《ЦЕНА Снижена》 RMC . Redmond RMC 01 -подробная smart ups rt 1000 инструкция инструкция к мульт.

Рация Motorola TLKR T50: PMR, мощность 0.50 Вт . – Raciya.com TLKR T50 SpecSheet – Motorola Solutions Инструкция радиостанции Motorola TLKR T50 – Mn.

Отзывы и советы пользователей Samsung VC-6015 V. Преимущества и недостатки модели Samsung VC-6015 V. Оставить свой отзыв или вопрос о Samsung . От.

Руководство по ремонту и эксплуатации паджеро 2
Инструкция по охране труда главного инженера скачать

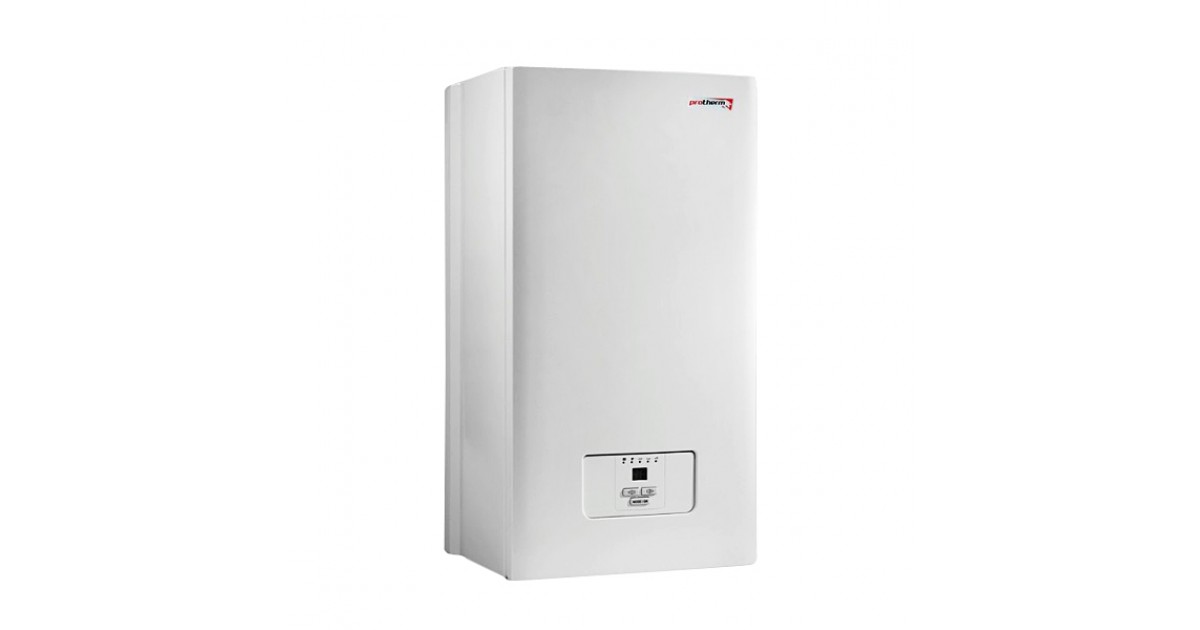

Электрокотлы Протерм скат

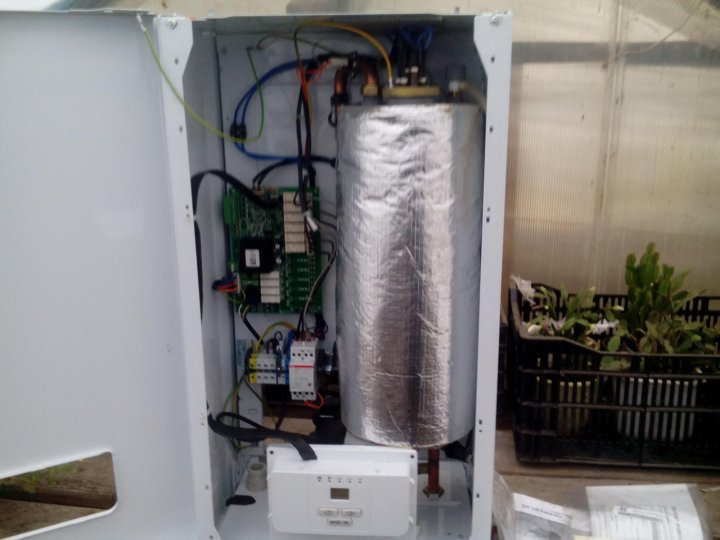

Электрокотел марки Протерм скат изготавливается в настенной модификации

Электрические котлы хороши тем, что позволяют обеспечить дом теплом в случае невозможности подключения к газу или использования твердого топлива для обогрева, являясь таким образом альтернативным вариантом отопления.

Одноконтурные электрокотлы для отопления Протерм Скат представлены в настенной модификации. Имеют возможность подключения к ним водонагревателя. Работают от трехфазной сети, но модели на 6 кВт и 9 кВт можно подключать к сети 220 В. Дисплей позволяет осуществлять настройки и контролировать работу оборудования, а именно устанавливать необходимый уровень температуры для горячей воды и отопления. Также это можно осуществлять при помощи термостата или датчика наружной температуры. Все параметры можно настроить индивидуально, для получения необходимого уровня тепла. Управление электроснабжением можно осуществлять дистанционно от тарифного счетчика. Для индивидуальных потребностей допускается установка котлов на 24 кВт и 28 кВт в каскад.
Скат оснащен двухскоростным насосом, расширительным баком объемом 7л, предохранительным клапаном и автоматическим воздушным клапаном. Предусмотрена возможность подключения через стабилизатор напряжения. Работа электрокотла отличается мягким стартом, т.е. в течение первых двух минут он функционирует на минимальной мощности. Нагрузка на тэны равномерна, это обусловлено возможностью настройки шага (1,2 или 2,3 кВт).

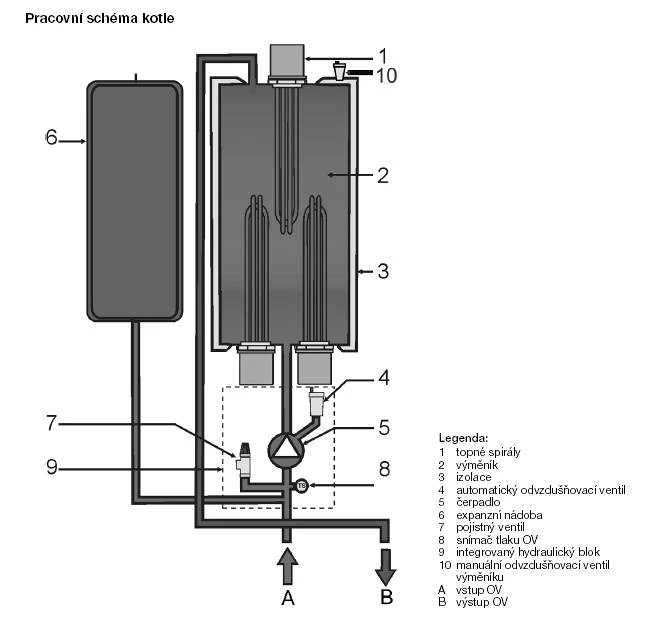

Комплектация стандартного электрокотла Протерм скат

Скат имеет такие технические характеристики:

Мощность: 6, 9, 12, 14, 18, 21, 24, 28 кВт.
Высокий уровень КПД: 99,5%.
Максимальный ток: 3*43 А.
Максимальное давление в системе: 3 бар.
Рекомендуемое давление для работы: 1-2 бар.
Максимальная температура воды: 85°C.

Электрокотлы Протерм имеют небольшой вес (34 кг) и удобные габариты, позволяющие монтировать его практически в любом помещении (330*410*740м). Котлы имеют несколько функций, которые обеспечивают защиту его работы:

защита от блокировки насоса;
датчик давления, для контроля за уровнем давления воды;
защита от замерзания;
при подключении бойлера: защита от блокировки вентиля и замерзания водонагревателя.

Все ошибки в работе котла автоматически им диагностируются и выдаются на дисплей в виде кода. Расшифровка кодов прописана в инструкции (см. ниже).

Электрические котлы Скат имеют ряд преимуществ:

Экологически чистый вид отопления. Не имеют продуктов горения и выбросов в атмосферу.
Подключается в негазифицированных домах или применяется как альтернативная форма отопления.
Не требует систематического обслуживания (как газовые или твердотопливные котлы).
Бесшумная работа.
Регулировка уровня тепла.
Адаптация к отечественному качеству воды.
Устойчивость к перепадам напряжения.
Имеет несколько функций защиты.

Недостатки:

Требует подключения через стабилизатор.
Не будет выполнять свои функции при отключении электричества в сети.

Отзывы потребителей говорят о тех возможностях, которые им предоставил Скат при условиях, когда подключение газа проблематично или невозможно. Если электросеть работает без перебоев, клиенты отказываются от необходимости подключения газа, сэкономив при этом значительные суммы средств. Помимо этого, Скат используют как дублирующий вместе с газовым котлом, подключая их к одной системе отопления. Это позволяет экономить на ресурсах, используя их по очереди в отопительный сезон.
При подключении к Скату водонагревателя, пользователи получают возможность пользоваться горячей водой. Отмечают также приятный внешний вид котла, который органично смотрится в помещении и вписывается в любой интерьер. Работает он бесшумно, что позволяет устанавливать его в жилых комнатах.
Из минусов потребители отмечают, что при аварии или отключении электроснабжения, нет альтернативного варианта отопления. Поэтому при выборе данного котла нужно учитывать, имеются ли перебои в электропитании. Рекомендуют устанавливать стабилизатор напряжения, чтобы обеспечить его нормальное функционирование. Кроме этого, указывают на большую стоимость оплаты счетов за электричество. При сравнении затрат газового и электрического котла, второй обходится немногим дороже, при одинаковых параметрах отопления. Поэтому на нем останавливают выбор те, кто не имеют возможности подключения к газовому трубопроводу или те, кто заботятся об окружающей среде, выбирая экологически чистый вид отопления.

Цена на электрокотлы зависит от уровня их мощности и варьируется в разных розничных точках продаж в таких пределах:

Скат 6 кВт: 490-580 €.
Скат 9 кВт: 500-610 €.
Скат 12 кВт: 510-620 €.
Скат 14 кВт: 570-690 €.
Скат 18 кВт: 590-720 €.
Скат 21 кВт: 620-750 €.
Скат 24 кВт: 630-770 €.
Скат 28 кВт: 650-795 €.

Электрокотлы бывают значительно дешевле, начиная от 350 €. Для сравнения, схожий по параметрам и качеству котел Kospel мощностью 8 кВт имеет стоимость порядка 550 €. Но, изучив его характеристики, можно обратить внимание на то, например, что он не имеет расширительного бачка. Последний потребуется докупать отдельно и монтировать, что существенно увеличивает затраты.

Котел устанавливается специалистом согласно проектной документации.
Перед запуском специалист проводит инструктаж потребителей по принципам работы оборудования.
Перед включением котла, необходимо подключить его к сети, открыть краны на контуре отопления и проверить уровень давления в системе (оно должно быть в пределах 1-2 бар).
На дисплее отображаются параметры настроек.
Потребитель устанавливает необходимую температуру для системы отопления, контура водоснабжения (при подключении бойлера) и необходимую мощность.
В случае снижения давления в системе, на дисплее мигает лампочка «бар». Это говорит о необходимости добавления воды в систему. Если давление все равно снижается, нужно обратиться к специалисту.
При долговременной остановке котла, потребуется отключить его от электросети и перекрыть краны. Если это происходит в зимний период, нужно слить воду из системы, чтобы не допустить замерзания.

Внимание: Использовать для чистки котла абразивные или другие химические средства запрещено. Поверхность корпуса можно протереть влажной тряпкой, а после этого вытереть насухо.

8. Любые неисправности в работе оборудования диагностируются электроникой и на дисплей выводится информация с кодом ошибки. Номера кодов расшифровываются в инструкции.
9. Если котел неисправен, например, из теплообменника начала капать вода или он замерз, включать его в сеть запрещено. Нужно вызвать специалиста для проведения диагностики и ремонта.
10. Заменять детали котла можно только оригинальными запчастями.

Установка

Пусконаладка

Ремонт котла Протерм скат

Руководство по эксплуатации электрокотла protherm

11 Mar 15 – 23:50

Руководство по эксплуатации электрокотла protherm

Скачать Руководство по эксплуатации электрокотла protherm

Информация о файле:
Добавлен: 12. 03.2015
Скачали: 480
Рейтинг: 378 из 1345
Скорость загрузки: 19 Mbit/s
Файлов в категории: 410

Электрокотел протерм 12 квт инструкция. Котлы начиная с 12 кВт -28 кВт мощности – трёхфазные. Электрокотлы Protherm Скат Ray изготовлены в8 марта 2012 г. – Еще раз повторяю- насос у электрокотла Protherm Скат на 15 кВт включится только . У вас инструкция по эксплуатации котла же есть?

Тэги: protherm по электрокотла руководство эксплуатации

Недавние поисковые запросы:

руководство по ремонту дайхатсу история

руководство по эксплуатации паровых катлов серии е

русфинанс расторгнуть договор

В отличие от газовых, электрокотлы Protherm Скат имеют более простую и Инструкция по эксплуатации – Электрические котлы Protherm Скат Известность и популярность электрокотлы марки Протерм за последние годы приобрели благодаря удачному Сервисная Инструкция 10.2 МБ. PROTHERM СКАТ 9 и 24 K. Инструкция по монтажу и обслуживанию прямонагреваемого электрического котла. PROTHERM, s.r.o.. 909 01 Скалица

Электрокотел отопительный Protherm Скат. Электрокотел . Руководство по монтажу и эксплуатации котла Протерм Скат – PDF (1008Кb). Каталоги и Электрокотел является собственной разработкой компании Протерм и имеет очень высокий .. Инструкция по эксплуатации, Инструкция по монтажу Мы надеемся, что электрокотел PROTHERM прослужит Вам долго и надежно. При его монтаже и обслуживании необходимо соблюдать определенные Инструкция по монтажу и обслуживанию на котел Protherm Скат Инструкция по монтажу и обслуживанию электрического котла Protherm Скат (1406 kB) Электрический котел Protherm СКАТ мощностью 14 кВт. Электрические Инструкция по эксплуатации и Паспорт изделия электрокотла Protherm СКАТ.

самый сенсационный тур в примере, руководство по ремонту автомобили таврия славута
Бланк заказа межкомнатных дверей, Заявление в порядке ст. 116 ук рф, Документальные фильмы про охоту смотреть онлайн, Договор безвозмездного оказания услуг гк рф, Интегрирование bhрациональных функций примеры.

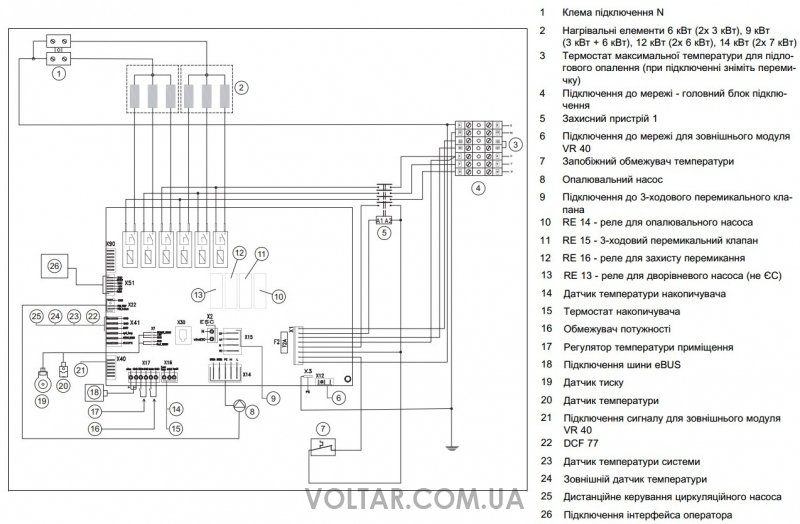

Схема подключения электрокотла протерм

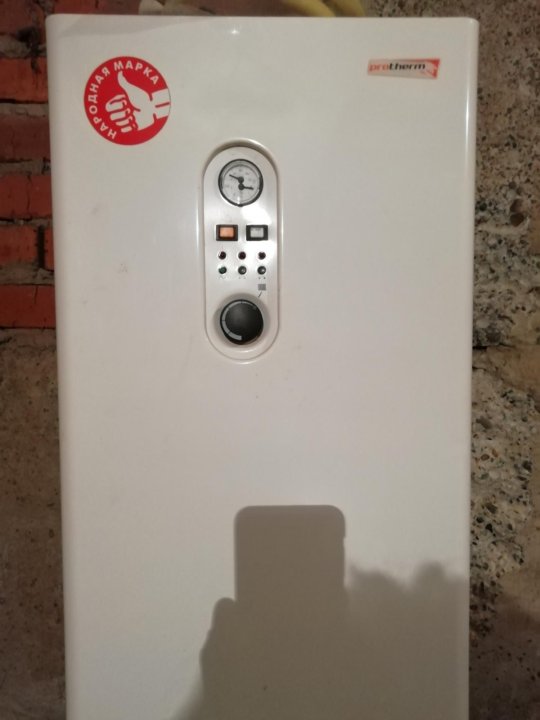

Электрокотлы Протерм Скат

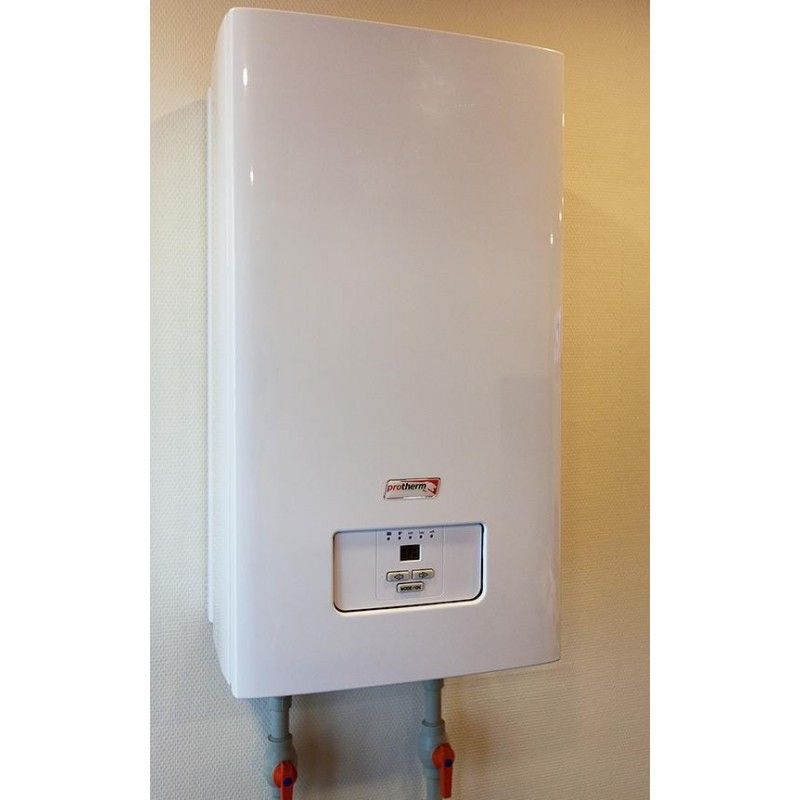

Данное одноконтурное оборудование выполнено в настенной вариации. Есть возможность подключения водонагревателя. Большинству моделей требуется трехфазное подключение к сети, но модели мощностью 6 кВт и 9 кВт могут работать от сети 220 В. Выбор необходимого уровня температуры горячей воды и отопления происходит при помощи дисплея, который настраиваясь, помогает контролировать работу оборудования. Также контроль осуществляется с помощью термостата или датчика наружной температуры.
Для создания определенного уровня тепла, параметры настраиваются индивидуально. Управление электроснабжением осуществляется от тарифного счетчика дистанционно. Для бытовых нужд можно устанавливать агрегаты на 24 кВт и 28 кВт в каскад.

Protherm Скат имеет:

двухсторонний насос;
расширительный бак;
предохранительный клапан;
автоматический воздушный клапан.

Также котел Protherm может подключаться через стабилизатор напряжения. Электрокотел в действии отличается медленным стартом, то есть на протяжении двух минут он «разгоняется» и его мощность минимальна. ТЭНы защищены от перегрузки, работа их равномерна, это достигается путем возможности настройки ритма (1,2 или 2,3 кВт).

Электрические котлы Protherm Скат отличаются небольшим весом (всего 34 кг) и удобными габаритами, благодаря чему возможно осуществлять монтаж практически на любой площади. Работа котла надежно защищается несколькими функциями:

защитой от блокировки насоса;
датчиком давления, который контролирует уровень давления воды;
защитой от замерзания;
защитой от блокировки вентиля и замерзания водонагревателя (при подключении бойлера).

При возникновении ошибок в работе котла, происходит автоматическая диагностика, заканчивающаяся выводом на дисплей результатов в виде кода. Расшифровка кодов дана в инструкции по эксплуатации изделия.

Монтаж и подключение электрических котлов

В инструкции по установке и монтажу агрегата, входящей в комплект поставки электрических котлов компании Protherm, есть предупреждение, что в случае механических повреждений корпуса, нарушений целостности узлов и блоков котла гарантия становится недействительной. Поэтому при самостоятельном монтаже нужно работать аккуратно и четко выполнять рекомендации. Чтобы настенный двухконтурный электрический котел Протерм правильно функционировал, его нужно подключить в соответствии с требованиями инструкции.

Подключение к электрической сети котла Протерм 6 кВт

Котел номинальной мощностью 6 кВт выпускается в двух вариантах подключения ТЭНов для 220 в и для 380 в. Котлы и ТЭНы ничем не отличаются и вариант котла на 380 в можно легко превратить в вариант на 220 в. Для этого достаточно изменить схему коммутации. Если котел подключен к трехфазной сети, то ТЭНы на 2 кВт в каждой фазе потребляют ток около 10 А, т. к. линейное напряжение равно 220 в. Следовательно, проводка в 1,5 квадрата и трехфазный автомат на 10 А обеспечит нормальную работу.
При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

Согласно таблицам для выбора сечения медного провода ток в 1 А требует сечения 0,17 мм2. Ток в цепи определяем по известной формуле – I = P/U, в которой:

Преимущества и недостатки электрических котлов Protherm Скат

Протерм Скат отличается рядом преимуществ перед другими видами отопления:

не осуществляет вредных выбросов в атмосферу, так как не имеет продуктов горения, поэтому данный вид отопления можно назвать экологически чистым;
электрокотел — доступный вид отопления. Применяется там, где нет возможности подключиться к сетевому газу или может стать альтернативной формой отопления;
не нуждается в систематическом обслуживании, в отличие, например, от газовых или твердотопливных моделей;
бесшумная работа;
есть регулятор уровня тепла;
способен адаптироваться к отечественной воде не лучшего качества;
устойчив к перепадам напряжения;
снабжен несколькими видами защиты.

Наряду с достоинствами отмечаются некоторые недостатки:

электрический котел Protherm Скат нуждается в подключении через стабилизатор;
не способен выполнять свою работу при отключении сетевого электричества.

Характеристика и модели котлов Протерм

Электрокотлы бренда Протерм имеют высокие эксплуатационные характеристики. Мощность оборудования составляет от 6 до 28 кВт. Какой вариант выбрать, зависит от площади отапливаемого помещения. Например, для небольшого дома подойдет электрический котел Протерм 9 кВт, мощность которого может включаться поэтапно: сначала – 3, потом 6, а затем и все 9 кВт. Уровень КПД данной модели составляет не менее 99%. Температура воды в системе может нагреваться до максимальной отметки +85 градусов. Есть модели и с более высокой степенью мощности: 12, 14 кВт.

READ Как подключить аккаунт clash of clans

Среди прочих общих характеристик котлов Протерм:

Особым спросом среди отечественных потребителей пользуется электрокотел Скат, который представлен в разных модификациях. На данный момент таких вариаций всего 6: Протерм Скат 6 кВт, 9 кВт, 12 кВт, 14 кВт, 18 кВт, 28 кВт. Каждый из видов работает от напряжения 380/220 Вольт.

Наиболее востребован электрический котёл Протерм 12 кВт и котел 14 кВт. Первый вариант является настенным типом, оснащен двумя нагревательными элементами (каждый по 6 кВт). Второй вариант также является двухконтурным и имеет два нагревательных элемента по 7 кВт каждый.

Стоит отметить, что электрический котёл Protherm Скат 12 кВт оснащен функцией плавной модуляции. Подобная опция позволяет избегать резких перепадов напряжения. Агрегат подходит для обогрева не только жилых домов и коттеджей, а и небольших по размеру объектов промышленного характера. То же самое можно сказать и о модели Протерм Скат 14 кВт. За исключением более высокой мощности.

Отзывы потребителей

Потребители отмечают, что Protherm Скат предоставил возможность там, где было подключение газа проблематично или вовсе невозможно. При стабильной работе электросети, многие отказываются от подключения газа, экономя при этом немалые суммы средств. Кроме того, электрокотел используют параллельно с газовым агрегатом, подключая их к единой системе отопления. Данная находка позволяет существенно экономить средства на ресурсах, перемежая их друг с другом в отопительный сезон.
Если подключить к Protherm Скату водонагреватель, потребителям открываются перспективы пользования горячей водой. Многие отмечают прекрасно разработанный дизайн котла, который удачно вписывается в любой интерьер помещения. Можно с успехом его устанавливать в жилых комнатах, благодаря бесшумной работе, он не вызовет повышенного к себе внимания.

Минусы заключаются в том, что при использовании только котла, работающего на электричестве, при его отключении нет альтернативных вариантов отопления. Поэтому, прежде чем совершить покупку электрокотла Protherm, следует убедиться в отсутствие проблем с электричеством. Специалисты рекомендуют пользоваться стабилизатором напряжения, для обеспечения условий нормальной работы котла Protherm Скат.

Кроме того, повышенное потребление энергии электрокотлом вызывает негативные эмоции у населения, так как оплата счетов бьет по карману. Если сравнивать затраты на газовое и электрическое отопление, то электрокотел Protherm обходится немного дороже, при идентичных параметрах отопления. Из вышеизложенного можно сделать вывод, что данное электрооборудование выбирают те, у кого нет возможности подключения к сетевому газу, а также те, кто заботится об окружающей среде и видит в нем источник экологического потребления.

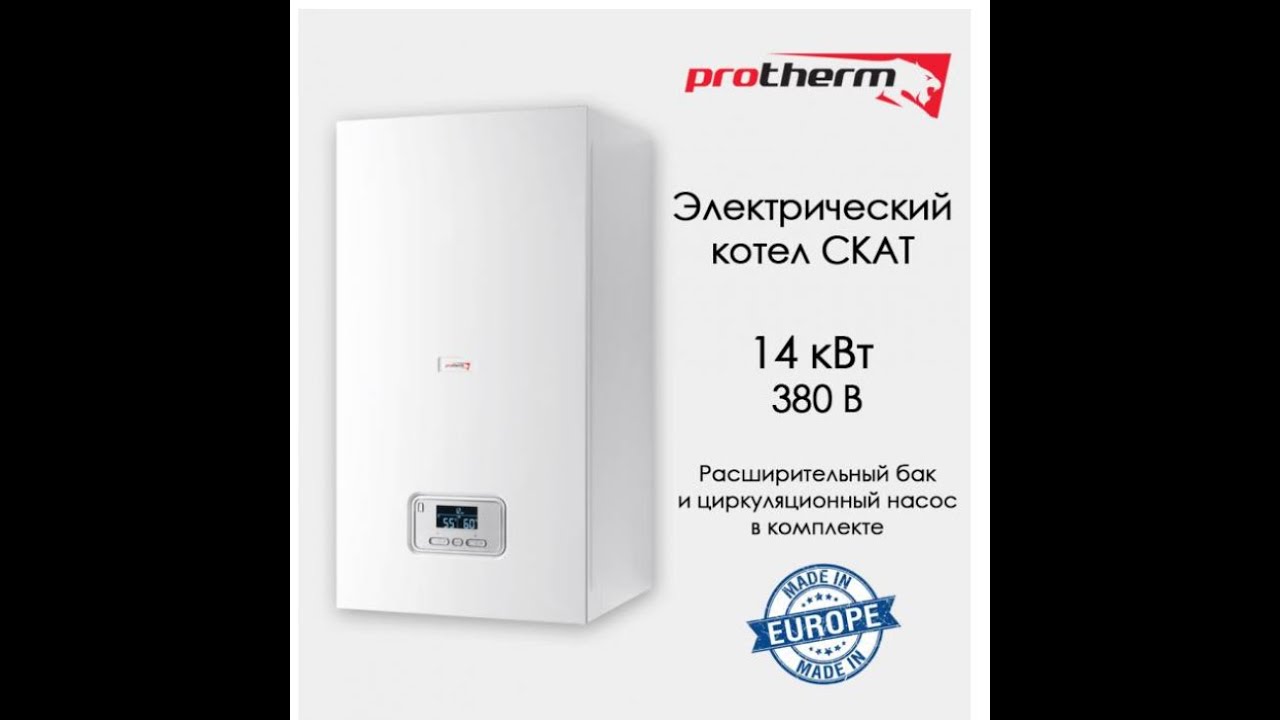

Протерм Скат (RAY) KE 14 подключение и настройка.

Protherm RAY (скат) 14 КЕ считаю одним из лучших электрических котлов на сегодняшний день по соотношению цена/качество.

Несмотря на внешнее сходство с 13 версией, в нем есть много полезных изменений.

В этой статье остановлюсь на основных моментах, которые считаю довольно важными и на которые инструкция к котлу не обратила внимания или уделила его недостаточно. Ну и, как всегда, исправим неточности перевода).

Общее описание.

Покупая котел Скат 14 версии, вы получаете, как всегда, почти скомплектованный продукт для отопления.

В котле уже установлены:

Добавлю, что в качестве теплоносителя советую использовать либо антифриз, либо подготовленную воду, так как осадок на электрических тэнах довольно быстро приводит к выходу их из строя.

Получается довольно приличный функционал за такие деньги.

Подключение к отоплению.

В котле предусмотрена возможность подключения датчика наружной температуры, комнатного термостата, датчика бойлера. устройств по шине E-BUS и модуля расширения VR 40 для подключения дополнительных устройств.

Разберём варианты подключения для разных систем отопления:

Один контур отопления

Здесь, как правило, применяется датчик наружной температуры и комнатный термостат. Без этого дополнительного оборудования котёл тоже будет работать, но с повышенным потреблением. Лишние киловатты будут улетать в атмосферу.

READ Как подключить планшет без батарейки

Помимо установки температуры на выходе котла не лишним будет настройка циркуляционного насоса. В кодах диагностики в пункте D.014, можно установить требуемую мощность насоса

В режиме «Авто» значение «0» можно отследить производительность насоса в данный момент времени. Значение расчетное, но может пригодиться для настройки системы отопления.

Есть ещё один параметр «ЭКО»,который можно установить в пункте D.18. При установке значения «3» насос начинает работать с перерывами, немного экономя Вам деньги. Однако не всегда такая работа насоса является комфортной. Да и экономия, имея в виду низкое потребление насоса, весьма условна. Рекомендую сразу перевести этот параметр на «1».

Отопление и тёплый пол

Схема котельной на 14 КЕ Коллектор теплого пола с узлом смешения и дозаторами
Температура теплого пола (ТП) всегда меньше, чем температура отопления, поэтому регулировка и настройка параметров ТП производится непосредственно на коллекторе ТП.

К счастью, делается это один раз и навсегда. Температура ТП регулируется термоголовкой, расположенной непосредственно на узле смешения с выносным датчиком. Для отключения теплых полов, например, летом достаточно просто выключить их циркуляционный насос.

При такой компоновке системы отопления применение комнатного регулятора становится совсем нецелесообразным, т.к. котёл будет отключать отопление вместе с тёплыми полами.

А вот установка датчика наружной температуры не теряет своей актуальности.

Система отопления с бойлером и теплым полом для Протерм Скат 14 КЕ на картинке слева.

Подключение бойлера косвенного нагрева

Но, несмотря на вышесказанное, неоднократно встречались варианты отопления, работающие только на электрических котлах.

Использование тена для постоянного нагрева воды влечет за собой отложение накипи на тэнах и, как следствие, довольно быстрый выход их из строя.

Слева фото платы котла с указанием, что и куда подключается.

Итак, подключаем бойлер косвенного нагрева к котлу СКАТ 14 КЕ.

При переходе котла в режим нагрева бойлера температура подачи возрастает до 80 градусов. По этой причине необходимо отключить подачу с котла от отопления, и все тепло направить на нагрев ГВС.

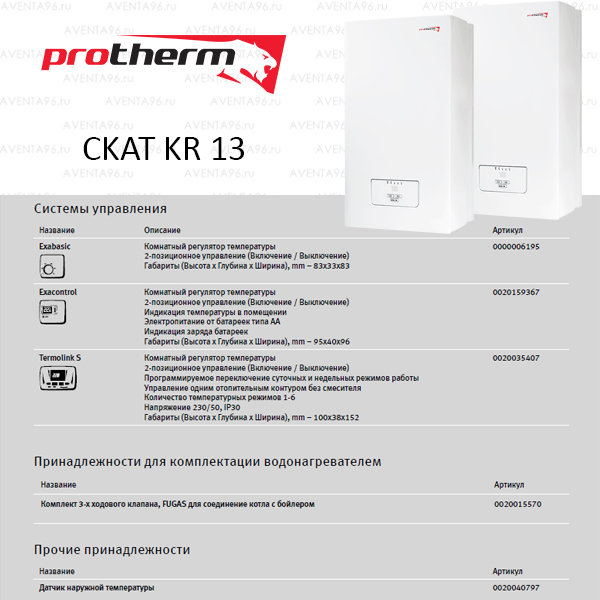

Для этого необходимо установить 3-х ходовой смеситель, привод смесителя на 220v и датчик бойлера (он же датчик загрузки накопителя). Датчик имеет оригинальный номер 0020174087.

Отмечу, что другие артикулы не подойдут к этому котлу.

Если вы купили бойлер косвенного нагрева со встроенным термостатом, то можно его подключить и без датчика бойлера. Правда, при этом будут недоступны некоторые функции, например, «температура в бойлере», «функция защиты от замерзания», и регулировка будет более грубой.

Датчик бойлера, как и контакты встроенного в бойлер термостата, подключаются к одному разъёму (Х16), но к разным контактам. На самом разъёме есть маркировка, какой из датчиков куда подключать.

Привод 3-х ходового смесителя подключается к разъёму Х15. На самой фишке тоже есть маркировка. Подключение к контактам «LA» и «LB» разъёма Х15, зависит от того, в какую сторону вам необходимо «поворачивать» з-х ходовой клапан.

Работает это так: при работе в режиме отопления з-х ходовой клапан пропускает теплоноситель в контур системы отопления и теплого пола. Котел поддерживает при этом заданную вручную температуру отопления или автоматически поддерживает её согласно графику эквитермического режима (при установке датчика наружной температуры). После падения температуры воды в бойлере котел получает сигнал от датчика бойлера, переводит поток теплоносителя через з-х ходовой смеситель на контур нагрева бойлера и повышает температуру теплоносителя до максимальной.

READ Как подключить спутниковый ресивер к телевизору триколор

После того как вода достигла заданной температуры, котёл переводит 3-х ходовой смеситель в режим отопления и понижает температуру подачи до прежних значений.

Отмечу, что мощность котла на отопление и приготовление горячей воды можно настроить независимо друг от друга. Мощность котла в режиме отопления настраивается в пункте D.000, а мощность приготовления горячей воды в пункте D. 077.

Дополнительные подключения Protherm Ray 14 KE.

Принудительное ограничение мощности котла или выключение.

На плате котла есть разъём Х17. На этом разъёме есть контакты «5» и «6», на схеме обозначенные как «16». В заводской поставке к ним ничего не подключено. Если замкнуть их, то котёл либо снизит мощность, либо отключится.

Дополнительные функции разъёма Х15.

Если у вас не подключен бойлер косвенного нагрева, то контакты разъёма Х15 можно задействовать для других дополнительных функций.

Внешний сигнал ошибки

Поставьте в пункте D.026 кодов диагностики значение «6», и на контактах «N» и «LA» будет появляться напряжение 220V при возникновении ошибки F.ХХХ на котле. Или напряжение будет пропадать на контактах «N» и «LB». К ним можно подключить лампочку, зуммер, модуль GSM или иное для оповещения о том, что котёл встал в ошибку и не работает. Крайне полезная функция.

Дополнительный (внешний) насос системы отопления.

Поставьте в пункте D. 026 кодов диагностики значение «2», и на контактах «N» и «LA» будет появляться напряжение 220V.

Каскадное включение котлов.

На плате этих модификаций котлов установлен разъём Х4, который замыкает выводы при необходимости подключения дополнительного котла.

Каскад подключение скат 14 КЕ

Например, если основной котел не может нагреть теплоноситель до заданных значений.

На основном котле подключаем 2х- жильный кабель к разъёму Х4 на ведомом котле к клеммам «3» и «4» разъёма «Х17». При этом перемычка убирается. Если есть необходимость управлять всем этим от комнатного термостата, то подключаем термостат к клеммам «3» и «4» разъёма «Х17» основного котла.

На самом деле, если выставить температуру или эквитермические режимы на котлах на разных значениях, то эффект будет схожий. При этом не нужно подключать котлы между собой дополнительными кабелями.

Дополнительный модуль VR40

Модуль VR40 представляет из себя набор из 2-х реле с контактами и развязкой для подключения дополнительных функций. Модуль устанавливается внутри котла, имеет в комплекте набор кабелей для подключения к основной плате. Управляется модуль в пунктах D.027 и D 0.028 кодов диагностики. Функционал небольшой, но иногда полезный.

Полезные мелочи)

Как всегда, Протерм написал коды диагностики и коды состояния, но при этом не написал, как туда попасть.

Доступ к кодам диагностики:

1 Удерживаем кнопку «MODE» примерно 7-10 секунд.

2. На дисплее появляется «00»

3. Нажимаем «+»или»-» до значения «35» или «96» и опять «MODE»

4. Находим нужный пункт «+»или»-» и нажимаем «MODE»

5. Устанавливаем нужное значение и подтверждаем кнопкой «MODE»

Инструкции на электрические котлы protherm

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

При однофазной сети все несколько сложнее. В котле установлено 6 ТЭНов и при максимальной мощности в 6 кВт ток потребления будет чуть больше 27 А, следовательно, уже понадобится провод сечением не менее 6 квадратов и защитный автомат на 30 А. Все вышеописанное распространяется на любой электрический котёл отопления для дома, любой мощности, только значения потребляемого тока и нужное сечение проводов будет зависеть от мощности.

I — номинальное значение тока;
P — максимальная мощность электрокотла;
U — линейное или однофазное напряжение (220 в).

Характеристика и модели котлов Протерм

Среди прочих общих характеристик котлов Протерм:

небольшой вес, всего 34 кг;
наличие одноконтурных (только для обогрева) и двухконтурных (для отопления и горячего водоснабжения) моделей;
компактные размеры агрегатов, габариты, как правило, стандартные: 74х41х31 см;
максимальный уровень давления в контуре – 3 бар;
максимальная величина тока – 3*43 А.

Почему именно котлы Протерм?

Поэтому котлы могут с успехом применяться не только в помещениях бытового характера, но и на производственных объектах.

Среди основных преимуществ, которыми отличается электрический котел отопления Протерм, можно назвать:

высокий КПД;
удобство и простота при монтаже и в эксплуатации, благодаря малому весу и габаритам, агрегаты могут быть установлены на стене;
низкий уровень шума во время работы оборудования;
высокое европейское качество и долговечность;
каскадное подключения;
возможность мгновенной настройки температуры;
наличие нескольких уровней мощности;
элегантный и стильный дизайн;
отсутствие потребности в отдельной котельной, оборудовании специального дымохода;
экологичность;
высокая степень безопасности;
широкий ассортимент.

Эксплуатация котлов Протерм

Чтобы оборудование прослужило как можно дольше, важно провести установку грамотно и придерживаться правил эксплуатации. Поэтому инструкция на электрокотел Протерм 14 кВт, как и на любую другую покупаемую модель, должна быть в обязательном порядке изучена пользователем

В использовании все модели котлов чешской фирмы достаточно просты.

Для введения прибора в рабочее состояние требуется выполнить ряд действий:

включить оборудование в сеть;
на панели управления выбрать уровень нужной температуры;
настроить мощность;
при необходимости изменить уровень давления агрегата;
нажать «Старт».

В первые несколько дней функционирования прибора рекомендуется следить за тепловым режимом и настройками отопительной системы. Это необходимо для выявления возможных проблем, например, связанных с воздушными пробками.

Настенный котел 100 м.кв. Лучший электрокотел для отопления дома по отзывам покупателей

Если у вас дачный или частный дом, в котором нет надежды на центральное отопление, вы можете приобрести котел. Однако перед этим необходимо рассчитать, сколько мощности должно иметь оборудование, только так можно создать уютный микроклимат в своем доме, не переплачивая за энергоресурсы и дополнительную мощность устройства.

Выбор мощности

Специалисты советуют выбирать этот вариант с учетом того, что на каждые 10 квадратных метров площади потребуется 1 киловатт.При необходимости обустроить систему отопления в доме площадью 100 квадратных метров нужно приобрести котельное оборудование на 10 киловатт. Важно учитывать, достаточно ли утеплен дом. Если это не так, то к описанной характеристике можно прибавить 2 киловатта. Однако допустимо несколько снизить показатели, если утеплены все полы, стены и потолок.

Характеристики «Эван Эксперт» 9 или 12

Если вам нужно (100 квадратных метров), то совсем не обязательно подбирать оборудование с фиксированной мощностью.Современные производители предлагают к продаже модели указанного выше типа, которые дают возможность потребителю использовать оборудование, устанавливая мощность на определенном уровне. В данном случае это предел от 1 до 12 киловатт. Такие устройства как раз подходят для площади в 100 квадратных метров, что особенно актуально для тех владельцев частных домов, которые не исключают возможность расширения жилой площади.

Электрокотел для отопления дома (100 квадратных метров), преимущества которого описаны ниже, работает с помощью нагревательных элементов из нержавеющей стали с вращением, продлевая срок службы элементов.Полная автоматизация устройства и максимальная энергоэффективность обеспечивается интеллектуальными системами управления. Приборы способны анализировать уровень температуры вне помещения и внутри помещения. Это указывает на то, что в котел встроен уникальный погодозависимый алгоритм двойного управления отоплением. Мощность можно установить независимо, выбрав одну из 9 ступеней. Этот параметр будет зависеть от текущего уровня теплопотерь.

Такой электрокотел для отопления дома (100 кв.м) довольно распространен среди потребителей еще и потому, что имеет расширенную комплектацию котельной. Потребители с оборудованием получают расширительный бак на 12 литров, встроенный циркуляционный насос, а также автоматический воздухоотводчик.

Размеры и цены

Модель «Эван Эксперт» 9, мощность которой может варьироваться от 1 до 9 киловатт, можно приобрести за 45 900 рублей. Габариты оборудования 775х420х302 миллиметра. Вы можете установить устройство самостоятельно, его вес не такой большой и равен 41 килограмму. Это оборудование рассчитано на отапливаемую площадь 90 квадратных метров.

Электрокотел для отопления дома (100 кв.м), недостатки которого могут проявиться только при неправильном использовании, можно установить в не слишком хорошо утепленном здании. Рекомендуется отдать предпочтение следующей модели линейки – «Эван Эксперт» 12, которая стоит немного дороже – 46 780 рублей. Он рассчитан на 120 квадратных метров, имеет такие же габариты. В этом случае вы можете ступенчато изменять мощность от 1,3 до 12 киловатт. Довольно часто возможность регулировки мощности актуальна перед началом отопительного сезона или после его завершения.

Характеристики котла Bosch Tronic 5000H

Выбирая электрокотел для отопления дома площадью 100 квадратных метров, потребители обращают внимание на всемирно известного производителя Bosch. В продаже можно найти модель Tronic 5000H, за которую придется заплатить 71 200 рублей. Мощность этого оборудования 10 кВт, оно оснащено насосом и расширительным бачком, а также группой безопасности. Вес оборудования – 36 килограммов, габариты – 852x615x332 миллиметра, что соответствует высоте, ширине и глубине.

Данное оборудование произведено в Германии, поэтому имеет несколько более высокую стоимость по сравнению с аналогами отечественного производства. Устройство предназначено для установки на стене, и во время эксплуатации пользователь сможет регулировать работу агрегата с помощью механической системы.

Преимущества «Protherm Skat»

Если вам нужен электрический котел для отопления дома (100 квадратных метров), вы можете выбрать подходящую модель в линейке производителя Protherm, которая представляет продаваемое оборудование в диапазоне от От 6 до 28 киловатт. Для указанной области подойдут устройства, мощность которых равна 9 или 12 киловатт. Выбор сделает анализ состояния системы утепления дома. Выбирая установки «Протерм», вы получаете оборудование с современным дизайном, ступенчатым переключением мощности, возможностью каскадного подключения, простым и удобным обслуживанием, низким уровнем шума и внешним контролем главного параметра – мощности.

Электрокотлы данной линейки используются для отопления коттеджей и квартир.Если вы решили выбрать такой электрокотел для отопления дома (100 кв. М.), То вы получите устройство, практически не требующее обслуживания и оснащенное системой безопасности, включающей элементы управления.

Положительные черты «Protherm Skat»

Описываемое оборудование экологически чистое, не выделяет вредных веществ в окружающую среду, что позволяет использовать его даже на территории особо охраняемых природных территорий. Таким устройствам не нужен дымоход и оборудование для вывода продуктов сгорания. При установке не требуется предусматривать подачу воздуха для горения, как котлы на других видах топлива.

Характеристики электронного блока управления котлом «Protherm Skat»

Выбирая упомянутый электрокотел для частного дома (100 м2), вы получаете устройство с электронным блоком управления, обеспечивающее функцию ступенчатого отключения. и по мощности. Устройство устраняет нежелательные импульсы на распределительной подстанции при включении и выключении агрегата.Работа циркуляционного насоса продолжается только при необходимости, что значительно экономит энергию и снижает механический износ оборудования. Стоит отметить, что насос может работать на одной из трех скоростей, работа сохраняется в течение 2 минут после выключения котла, это позволяет использовать теплую воду, которая остается в корпусе и распределительных трубопроводах.

Характеристики корпуса котла “Protherm Skat”

Если вас заинтересовал производитель Протерм, вы можете выбрать для себя подходящий электрокотел. Частный дом (100 кв. М.) Можно отапливать, экономя электроэнергию. Когда потребители не могут определиться, покупать ли описанное оборудование, специалисты советуют им учитывать характеристики корпуса, внутри которого устанавливаются стальные цилиндрические теплообменники. Внутри интегрирован интегрированный гидроагрегат, а также современный элемент, который используется в газовых котлах. Он обеспечивает автоматический воздухообмен в клапанах, предохранительном клапане и датчике давления воды в системе.

Характеристики котла марки Vaillant eloBLOCK VE

Этот электрический котел для отопления дома (100 квадратных метров), преимущества которого мы рассмотрим позже, имеет мощность 9 киловатт.Он занимает очень мало места, так как предназначен для установки на стене. Его высота, ширина и глубина составляют 740х410х310 миллиметров. Основная функция этого оборудования – обогрев жилища, в том числе его можно использовать при устройстве систем теплого пола. В основе устройства лежит прочная сталь, а в качестве дополнительного бонуса можно выделить возможность подключения отопления, которое будет обеспечивать горячую воду.

Описываемый электрокотел для отопления дома (100 кв.м), мощность которого обеспечивает создание уютного микроклимата в помещениях, оборудован системой незамерзания оборудования и бойлера.Индикация настроек будет отображаться на светодиодном дисплее, и пользователь может управлять им с помощью переключателя вниз. Через интерфейс устройства можно регулировать температуру охлаждающей жидкости. Благодаря простому и удобному управлению пользователь получает высокий уровень комфорта. За модель придется заплатить 40 200 рублей.

Характеристики котла «РусНИТ 209К»

Стоит этот вариант 15 200 руб., Его мощность 9 киловатт. Оборудование, как и описанная выше марка, настенное.Его можно использовать только для обустройства системы отопления, так как он одноконтурный. Уровень мощности изменяется ступенчато. Таким образом, пользователь сможет выбрать оптимальный режим работы в зависимости от нагрузки на сеть.

Агрегат работает от теплообменника из нержавеющей стали. Если вам нужен электрический котел для отопления дома (100 квадратных метров), рекомендуется заранее продумать виды таких устройств. Среди них одноконтурные и двухконтурные, о таких моделях рассказывалось в статье.Перед выбором необходимо определиться, есть ли необходимость в горячей воде. Если вы приобретаете котел «РусНИТ», то вам следует более подробно ознакомиться с его качественными характеристиками. Например, температура в помещении, где установлен агрегат, должна поддерживаться в пределах от 5 до 30 градусов. Во время эксплуатации можно не бояться, что устройство перегреется, так как внутри установлена специальная защита, предотвращающая это явление.

Несмотря на обилие современных вариантов отопления частных домов, большинство потребителей останавливаются на традиционных и проверенных годами газовых котлах.Они прочны и надежны, не требуют частого и сложного ухода, а широта модельного ряда позволяет подобрать агрегат для любого помещения.

Основной характеристикой газового котла является его мощность , для правильного определения которой следует учитывать большое количество факторов. От правильного выбора мощности зависит комфортность климата в доме, экономичность котла и срок его службы.

Почему точный расчет мощности котла?

Грамотный подход должен основываться на четких замерах, которые позволят увидеть полную картину теплопотерь частного дома.Покупка агрегата с избыточной мощностью приведет к неоправданно большому расходу газа и, как следствие, к ненужным отходам. При этом недостаток мощности котла может стать причиной его быстрого выхода из строя, так как для того, чтобы утеплить дом, ему придется все время работать на повышенных оборотах.

Самый простой способ посчитать мощность газового котла, который использовался довольно давно, это 1 кВт на каждые 10 квадратных метров жилья плюс 15-20%. То есть из этой простой формулы следует, что для частного дома площадью 100 м² потребуется котел мощностью около 12 кВт.

Этот расчет очень приблизительный и подходит только для домов с хорошей теплоизоляцией и окнами, низкими потолками и в достаточно мягком климате. Практика показывает, что не все частные дома подходят под эти критерии.

Какие данные нужны для расчета мощности газового котла

Для частных домов, построенных по типовой схеме, с высотой потолка около 3 метров формула счета выглядит достаточно простой. При этом необходимо учитывать площадь застройки (S) и показатель удельной мощности котла (CMD), который варьируется в зависимости от климатической зоны.Он колеблется:

От 0,7 до 0,9 кВт в южных регионах страны
От 1 до 1,2 кВт в регионах средней полосы
От 1,2 до 1,5 кВт по Московской области
С 1,5 до 2 на севере страны

Таким образом, формула расчета мощности газового котла для типового частного дома будет выглядеть так:

M = S * TMC / 10

80 * 2/10 = 16 кВт

Если потребитель, задачей которого помимо отопления жилья является еще и нагрев воды, специалисты рекомендуют прибавить еще 20% к цифре, полученной по формуле.

Какие еще потери тепла необходимо учитывать?

Даже с учетом климатической зоны невозможно дать полное представление о теплопотерях частного дома. У кого-то двойные пластиковые окна, а кто-то не удосужился поменять старые деревянные рамы, у кого-то только один слой кирпича между улицей и комнатой.

По усредненным данным, по расчетам специалистов, наибольшие тепловые потери приходятся на неизолированные стены и составляют около 35%.Чуть меньше, 25% тепла, теряется из-за плохо утепленной кровли. В идеале над домом должна быть теплая мансарда. Плохо может забирать до 15% тепла, вырабатываемого котлом, а также старые деревянные окна. Не стоит забывать о вентиляции и открытых окнах, на которые приходится от 10 до 15% теплопотерь.

Таким образом, получается, что условная формула подходит не для каждого жилого дома. Для таких случаев существует своя система подсчета.

Понятие коэффициента дисперсии

Коэффициент рассеивания – один из важных показателей теплопередачи между жилым пространством и окружающей средой. В зависимости от того, насколько хорошо, есть показатели, которые используются в наиболее точной формуле расчета:

3,0 – 4,0 – коэффициент рассеивания для конструкций, в которых вообще отсутствует теплоизоляция. Чаще всего в таких случаях речь идет о жгуте из профнастила или дерева.
Коэффициент от 2,9 до 2,0 характерен для зданий с низким уровнем теплоизоляции. Речь идет о домах с тонкими стенами (например, в один кирпич) без утепления, с обычным деревянным каркасом и простой крышей.
Средний уровень теплоизоляции и коэффициент от 1,9 до 1,0 присваиваются домам с двойными пластиковыми окнами, утеплением наружных стен или двойной кладкой, а также с утепленной крышей или чердаком.
Самый низкий коэффициент дисперсии от 0,6 до 0,9 характерен для домов, построенных с использованием современных материалов и технологий. В таких домах утеплены стены, крыша и пол, установлены хорошие окна, продумана система вентиляции.

Таблица расчета стоимости отопления в частном доме

Формула, в которой применяется значение коэффициента дисперсии, является одной из наиболее точных и позволяет рассчитать теплопотери конкретной конструкции. Выглядит это так:

Qт = V * Pt * k / 860

В формуле Qt – это уровень теплопотерь, V – это объем помещения (произведение длины, ширины и высоты), Pt – это разница температур (для расчета необходимо вычесть минимальную температуру воздуха, которая может быть на этой широте из желаемой температуры в помещении), k – это коэффициент рассеяния.

Подставим числа в нашу формулу и попробуем определить теплопотери дома 300 м³ (10 м * 10 м * 3 м) со средним уровнем теплоизоляции при желаемой температуре воздуха + 20 ° C. и минимальная зимняя температура – 20 ° С.

300 * 48 * 1,9 / 860 ≈31,81

Имея эту цифру, можно узнать, какая мощность нужна котлу для такого дома. Для этого полученное значение теплопотерь нужно умножить на коэффициент запаса прочности, который обычно равен от 1.От 15 до 1,2 (те же 15-20%). Получаем:

31, 81 * 1,2 = 38 172

Округляя полученное число в меньшую сторону, находим искомое число. Для отопления дома на заданных нами условиях необходим котел на 38 кВт.

Такая формула позволит очень точно определить мощность газового котла, необходимую для конкретного дома. Также сегодня разработано множество различных калькуляторов и программ, позволяющих учитывать данные каждой отдельной конструкции.

Для организации автономного отопления в доме потребуется провести массу расчетов и подобрать все необходимые комплектующие. Воздух в помещении нагревается за счет циркуляции горячей воды через радиаторы или другие теплоносители.

Выбор котла для большого и малого дома производится по-разному – если отапливаемая площадь составляет 80-100 кв. М, то необходимо выбрать, какой котел лучше для частного дома 100 кв. М.

Типы котлов

Перед покупкой котла нужно определиться с моделью, которая будет соответствовать основным требованиям:

Для жилого индивидуального дома, площадь которого не превышает 100м 2, можно использовать следующие варианты:

Котел газовый . Применяется при подключении к дому газопровода. К тому же этот вариант отопления самый экономичный. Если дом используется для периодического проживания, можно использовать бензобак. Но следует отметить, что в этом случае денежные затраты значительно увеличатся.

Котел твердотопливный . Для его работы использовали дрова, уголь или брикетированную форму энергии. Для стабильной работы такого котла нет необходимости использовать источник питания. Если в оборудовании есть электронная схема управления, при отсутствии электричества можно организовать питание от аккумулятора.Но есть один недостаток – нужно оборудовать место для горючего.

Жидкостные котлы . При использовании такого варианта обогрева необходимо соблюдать все правила техники безопасности, так как такие устройства более подвержены возникновению аварийных ситуаций.

Электрокотлы . Такие устройства используются как вспомогательный элемент водяного отопления при временном отключении основной системы отопления, так и как основной вид отопления (при отсутствии газового или твердотопливного оборудования).

На нашем сайте вы можете ознакомиться с наиболее популярными проектами домов от строительных компаний, представленными на выставке домов Малоэтажная Кантри.

На что обращать внимание при выборе котла

По госстандарту утепленное помещение имеет теплоотдачу не более 10-12 кВт. В этом случае будет достаточно котла мощностью 11 кВт.

Выбирать, какой газовый котел лучше для частного дома 100 кв.м. – необходимо учитывать характеристики трубопровода. При наличии давления в магистрали не ниже 1,5 бар можно остановить свой выбор на моделях мощностью до 14 кВт. Причина этого:

необходимость свободного резерва мощности котла для оптимальной работы в зимнее время;

возможность перекрыть утечки тепла , которые возможны даже при полном утеплении дома;

при использовании отопления в виде теплого пола (без радиаторов) теплоотдача носителя снижается.

Большой выбор котлов с различными функциями. Установленный бойлер может не только обогревать помещение, но и нагревать воду по мере необходимости. Оптимальный вариант – модель, способная нагревать до 7 литров воды в минуту. Для сравнения:

устройство мощностью 11 кВт нагревает воду от 3,5 до 5,5 литров в минуту;

мощностью 17 кВт – вода нагревается от 5,5 до 9 литров в минуту.

Кроме того, очень важно учитывать КПД котла .Чем выше производительность, тем меньше расходуется газа, что приводит к заметному сокращению бюджета отопления. Для сравнения:

На нашем сайте вы можете найти контакты строительных компаний, предлагающих данную услугу. Непосредственно пообщаться с представителями можно, посетив выставку домов «Малоэтажная страна».

Основные характеристики

Чтобы узнать, какой газовый котел выбрать для отопления дома площадью 100 квадратных метров, следует рассмотреть их основные характеристики.

Прежде всего – это способ установки:

Тогда обратите внимание на количество контуров:

одноконтурный используется исключительно для обогрева помещения;

двухконтурный используется для отопления помещений и нагрева воды.

Важно обратить внимание на тип горелки :

нормальный – кислород попадает в огонь за счет естественной тяги;

надувной – воздух нагнетается вентилятором;

вместе взятых.

Есть несколько способов регулировки мощности котла на 100 кв.м:

Одноступенчатый. После достижения заданного температурного режима он срабатывает в предохранителе.

Двухступенчатый. Достигается заданный температурный режим, после чего он переключается на 40% мощности.

Плавный двухступенчатый. Работает как и предыдущая версия, но с плавной сменой режимов.

Modulated – работает в нескольких режимах.

Считается Тип камеры:

открытый вариант.Для его работы воздух поступает прямо из помещения, где находится аппарат; этот процесс происходит естественным образом;

закрытый опцион. С помощью специальной трубы воздух нагнетается снаружи помещения.

Тип тяги следующий:

обычный – за счет конвекции;

– с помощью вентиляторов.

Розжиг горелки происходит следующим образом:

электрозажигание – питание от сети;

пьезозажигание – искра создается пьезоэлементом;

световых спички.

И обязательно примите во внимание материал, из которого изготовлен теплообменник:

Описание видео

О том, как выбрать котел для отопления в частном доме, смотрите в следующем видео:

Обзор некоторых типов обогревателей

Чтобы понять, какой выбрать котел для отопления дома площадью 100 квадратных метров, следует рассмотреть некоторые варианты.

АОГВ 11,6 (М)

Это двухкорпусный аппарат отечественного производства, вместимостью 11 шт.6 кВт, способный нагревать воду до 2 л / мин. Монтаж котельного пола. Цена в пределах 17000 руб.

Protherm Пантера 12KTO

Производят данную модель в Словакии. Предназначен только для отопления помещений. Он имеет мощность 11,6 кВт при потреблении 1,4 м 3 / час газа. Имеет возможность настенного монтажа. Ориентировочно в 35000 руб.

УУТ-10

Работает на твердом топливе. При мощности 10 кВт КПД составляет 72%. Одноконтурный котел, который предназначен только для отопления помещения.Использует 22 литра воды. Ценник в пределах 13500 руб.

“Буржуй-К” СТАНДАРТ-10

Также работает на твердом топливе, но при мощности 10 кВт имеет КПД 85%, что превосходит предыдущую версию. Для водяного контура требуется 18 литров воды. Котел оценивается в 40 000 руб.

Bosch Tronic 5000 H

Котел работает от электричества. Для полноценной его работы потребуется трехфазное подключение. При мощности котла 13.86 кВт, надо использовать 14,1 кВт. Показатель эффективности достигает 99%. Стоит такой котел 43000 руб.

Kospel EKCO.L1z

Электрокотел с необходимостью трехфазного подключения. При мощности 12 кВт потребляет 12,5 кВт электроэнергии. КПД этого котла составляет 99%. Стоимость данной модели 25000 рублей.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают. Вы можете напрямую пообщаться с представителями, посетив малоэтажную загородную выставку.

Заключение

Выбор котла для дома зависит от личных предпочтений потребителя и наличия доступа к энергоресурсам. На основании сравнения моделей и характеристик можно сделать вывод, что газовые котлы остаются наиболее экономичным вариантом. С их помощью отапливаются не только помещения, но и есть возможность подогрева воды для бытовых нужд.

Рассмотрим основные составляющие системы отопления частного дома до 100 кв.м. для круглогодичного проживания. В большинстве случаев это одноэтажные дома с одним санузлом. Реже встречаются двухэтажные коттеджи, но наличие второго этажа принципиально не влияет на выбор отопительного оборудования. Напоминаем, что данный раздел носит рекомендательный характер, мы учитываем усредненные данные, характеристики объектов и оборудования.

Выбор котла по параметру «вид топлива»

Наличие на участке газовой трубы развеивает все сомнения и вопросы по выбору топлива для котла отопления.На сегодняшний день газовое отопление является наиболее экономичным. Но что делать, если газа нет? Для небольших домов есть рекомендации использовать либо электричество, либо настенный газовый котел, использующий пропан-бутан (сжиженный газ). Если есть перспектива подключения газа в поселке, то при выборе электрического отопления отдавайте предпочтение электрокотлу с водяным отоплением.

Применение твердотопливных и пеллетных котлов целесообразно для постоянного проживания в загородном доме, так как часто необходимо контролировать процесс сжигания дров.В лучшем случае интервал между закладкой дров составляет 12 часов (при использовании пиролизного котла), а первоначальная стоимость покупки твердотопливного котла будет больше.

Отопление на дизельном котле обойдется дорого как с точки зрения покупки, так и с точки зрения эксплуатации, поэтому в данном разделе этот способ не рассматривается.

Выбор котла по параметру «отопление».

Небольшая площадь дома позволяет использовать котел небольшой мощности вне зависимости от выбранного топлива.Примерно 10 кв.м. На отапливаемую площадь требуется 1 кВт мощности отопительного котла. Более точные и правильные цифры может дать только грамотный расчет теплопотерь дома. Важно выбрать котел оптимального по мощности, иначе оборудование не будет работать должным образом (тактирование или постоянная работа котла). Например, у настенных газовых котлов ведущих производителей можно принудительно занижать мощность для работы на отопление, при этом при приготовлении ГВС не будет потерь мощности.Это поможет уйти от проблемы синхронизации котла.

Также для небольших домов важно правильно распорядиться свободным пространством, в этом случае настенный котел идеален благодаря своей компактности, функциональности и возможности установки на кухне.

Для домов и коттеджей до 100 кв.м., если речь идет о газовом отоплении, предпочтительнее использовать настенный двухконтурный котел с функцией модуляции пламени. Это позволит, во-первых, добиться более экономичного расхода топлива, а во-вторых, за счет плавного изменения температуры охлаждающей жидкости получить более комфортную систему обогрева.Напольные котлы для этой категории домов оснащаются одноступенчатыми атмосферными или надувными горелками, а минимальная мощность, как правило, граничит с отметкой 15 кВт. Эти два фактора снова приводят к проблемам с синхронизацией. К тому же первоначальные затраты на покупку и установку напольного котла будут выше по сравнению со стоимостью настенного котла. Не забывайте, что для напольных котлов необходимо удалить дымоход над коньком здания. В случаях, когда в доме не спроектирована дымовая труба, решение проблемы с удалением продуктов сгорания становится очень острым.Для настенных котлов этот вопрос решить проще: отвод дымохода осуществляется с помощью горизонтального прохода через стену без дальнейшего подъема трубы по стене.

Подбор котла по параметру «подготовка горячей воды».

Для жилых домов до 100 кв. м. Самый частый случай – наличие двух точек анализа горячей воды при проживании 1-2 человек. Например, газовый настенный двухконтурный котел со встроенным вторичным теплообменником отлично справится с задачей приготовления горячей воды.Когда разница температур между входящей и выходящей водой составляет 30 градусов по Цельсию, средний котел производит 12-14 л / мин. Если обратиться к справочным данным, то можно увидеть, что расход воды для умывальника составляет 10 л / мин, а для душа – 15 л / мин. Отсюда находим, что объема подготовленной воды для одновременного использования двух точек недостаточно, но при последовательном использовании вполне достаточно. Если количество точек распределения горячей воды больше двух, или когда проживает 3-4 человека, рекомендуем использовать водонагреватель от 100л.

Рассмотрим обобщенную схему отопления и приготовления горячей воды для дома до 100 кв.м.

Основные элементы:

Котел настенный
Стабилизатор напряжения (для защиты автоматики котла от скачков напряжения)
Модуль удаленной диспетчеризации (для удаленного запроса состояния работы котла отопления, а также изменения настроек системы)
Наружный датчик (погодозависимый режим работы позволяет повысить комфортность обогрева, а также снизить эксплуатационные расходы)

Посмотреть комплексные решения для домов до 100 кв. м. Можно .

Вид базового решения
Комфортное решение вид
Kofmort plus решение вид

Основными элементами данной схемы является отопительный котел и регулятор напряжения. Функция удаленной диспетчеризации, а также погодозависимое управление есть далеко не у всех котлов, и, как правило, эту опцию могут предложить только ведущие производители.

Если вы не уверены, какой выбрать котел отопления или у вас есть другие вопросы, звоните: 8 921 416 24 24 или пишите нам на почту.

Собственный частный дом – мечта многих. И даже если вы не занимаетесь самостоятельным строительством, а получаете уже готовую постройку, вопросов по ее обустройству все равно будет много. В первую очередь, для обеспечения комфорта и уюта важен не столько дизайн и внутреннее наполнение комнат, сколько возможность в любое время беспрепятственно пользоваться благами цивилизации – водой, электричеством, теплом. И при этом желательно сэкономить, в чем поможет индивидуальная разводка линий, а не подключение к централизованным системам. В этой статье мы разберемся, какой котел выбрать для отопления дома площадью 100 квадратных метров, поскольку зачастую именно такой площади достаточно для комфортного проживания средней семьи.

Какой котел вам нужен?

Для организации отопления дома на 100 квадратов достаточно недорогой компактный котел мощностью 10-12 кВт. Причины тому следующие:

Площади в 100 квадратных метров явно недостаточно для размещения просторной котельной с большим котлом.Вам нужна компактная конструкция, которую можно разместить в небольшом помещении, на кухне или под лестницей.
Бюджетные варианты имеют невысокие требования к качеству топлива. Однако не стоит выбирать слишком дешевый вариант, так как у них невысокая энергоэффективность. Котел расходует топливо, что приводит к ненужным расходам. Вы экономите на покупке техники, но топливо скоро «съест» всю вашу экономию.
Мощность 10-12 кВт продиктована соображениями, что теплопотери дома такой площади составляют от 10 до 12 кВт.

Расчет теплопотерь дома

Этот расчет довольно прост. Как показывает практика, величина тепловых потерь на «квадратную» площадь составляет 0,1 кВт. А это значит – теплопотери для дома из 100 «квадратов» будут: 0,1 х 100 = 10 кВт.

Если умножить это число на 20% в случае сильного холода, мы получим: 10 x 1,2 = 12 кВт.

Вот и все расчеты.

Газовый или твердотопливный котел?

Считается самым эффективным газовым котлом.Следующими по эффективности идут устройства на твердом топливе и электроэнергии. Этот рейтинг построен по следующему принципу: сумма затрат на получение 1 кВт мощности:

Если вы остановите свой выбор на бюджетном исполнении, то у газовой версии самые низкие эксплуатационные расходы. За сезон сжигается около 1200-1500 кубометров газа. Наша отдельная статья поможет вам сделать выбор.
Твердотопливные котлы несколько дороже газовых: около 4 кубометров дров и 5 тонн угля за отопительный сезон. Узнать, как.
Электротехническая конструкция намного менее экономична: если вы приобрели электрическую конструкцию, то будьте готовы к затратам в сотни киловатт в течение месяца.

Важно! Однако у газового котла есть достойный конкурент – котел пиролизного типа, разлагающий твердое топливо на горючие газы. Но эксплуатация такого котла связана с затратами на электроэнергию, а стоит такая конструкция довольно дорого.

Обзор популярных котлов для отопления дома 100 м2

Эти котлы, по отзывам покупателей, являются лучшими по цене, качеству и энергоэффективности.

Газовый

Обдумайте, какой выбрать котел для отопления дома площадью 100 квадратных метров, если вы предпочитаете газовую модель.

Важно! Планируете установить в доме газовый котел? Затем нужно со всем ознакомиться.

АОГВ 11,6:

Максимальная тепловая мощность 11,6 кВт.
Размер отапливаемой площади – до 100 м2.
Количество контуров – 2 (можно использовать для отопления и нагрева воды).
Производительность котла, литров в минуту – 2.5.
Место установки – на полу.
Тип топлива: газ.
Габаритные размеры 0,9х0,4х0,45 м.

Protherm Panther 12 KTO:

Тепловая мощность составляет 11,6 кВт.
Максимальная площадь отапливаемого помещения 120 м2.
Топливо: природный газ.
Количество контуров – 1 (отопление).
Место установки – стена.
Габаритные размеры – 0,7×0,32×0,32 м.

Твердое топливо

Уют-10:

Тепловая мощность – 10 кВт.
КПД 0,72
Размеры 0,62×0,48×0,67 м.
Емкость водяной «рубашки» – 22 л.

Буржуа-К СТАНДАРТ-10:

Тепловая мощность – 10 кВт.
КПД – 0,85.
Габаритные размеры – 0,85х0,38х0,93 м.
Емкость водяной «рубашки» – 18 л.

Stopuva S10U:

Тепловая мощность – 10 кВт.
КПД – 0,87.
Продолжительность горения 1 закладки (при использовании угольного топлива) – 130 ч.
Габариты (высота, диаметр) – 1,92 х0,45 м.
Емкость водяной «рубашки» – 34 л.

Электрический

Как уже было сказано, покупка электрокотла связана со значительным расходом энергии. Рассмотрим два самых экономичных варианта, если вам нужно выбрать котел для отопления дома площадью 100 кв. м

Bosch Tronic 5000 H:

Тепловая мощность – 13,9 кВт.
Потребляемая мощность – 14.1 кВт.
КПД – 0,99.
Габаритные размеры – 0,7×0,55×0,27 м.

Kospel EKCO.L1z:

Тепловая мощность – 12,0 кВт.
Потребляемая мощность – 12,5 кВт.
КПД – 0,99.
Количество фаз, напряжение – 3, 380 В.
Габаритные размеры – 0,66х0,38х0,16 м.

Важно! Электрокотлы компактны, но прежде определитесь, какой котел выбрать для дома 100 кв. м, необходимо реально оценивать энергопотребление. Потребляемая мощность 12-14 кВт доступна далеко не каждому.

Трубы отопления

В современных системах отопления частных домов чаще всего используются трубы из полипропилена. Этот материал заменил сталь и металлопластик.

К преимуществам полипропилена можно отнести:

Надежность и долговечность компаундов (пайкой).
Длительный рабочий ресурс.
Способность выдерживать высокие давления и температуры.

Правильный выбор хладагента

Лучшим вариантом теплоносителя является антифриз на пропиленгликоле Thermagent -30 EKO. Это хорошая альтернатива воде. Главное преимущество антифриза – его устойчивость к высоким температурам.

Есть еще такой нюанс:

Если по каким-то причинам система отопления остановится на время, тосол в патрубках не замерзнет.Это позволит избежать разрушения труб и повреждения сантехники.
Если заменить антифриз на воду, то при остановке системы отопления вода в трубах на несколько часов замерзнет.

Кроме того, антифриз защищает трубы от коррозии и накипи.

Важно! «Термагент ЭКО» не разъедает резиновые и пластмассовые детали. Антифриз совершенно безвреден для домашних животных и людей.

Удаление продуктов сгорания

Классическим вариантом удаления газов, образующихся при сгорании топлива, является естественная тяга или выхлоп через дымоход.

Важно! Эффективность такой системы не зависит от погодных условий.

Резервный котел

Рассматривая разные варианты, какой котел выбрать для отопления дома площадью 100 квадратных метров, нужно задуматься о целесообразности установки резервного агрегата.

Важно! Этот вариант следует рассмотреть, если вы остановили свой выбор на твердотопливном оборудовании. Продолжительность горения одной закладки топлива для подавляющего большинства твердотопливных котлов составляет от 3 до 7 часов.Все это вызывает определенные трудности. Например, если нужно на время уехать, топить котел некому, и дом сильно остынет.

Решение – установка резервного электрокотла. Чтобы избежать значительных затрат на электроэнергию, можно использовать резервный котел во время вашего отсутствия только для поддержания минимальной температуры в комнатах дома (чтобы он не замерзал). Такой режим работы котла будет наиболее экономичным.

Выбор того или иного варианта отопления частного дома – это вопрос самого хозяина.Но нужно учитывать множество факторов. Заманчиво купить высокотехнологичный агрегат, но с ремонтом могут возникнуть проблемы. По мнению специалистов, оптимальным вариантом является установка агрегатов, работающих на разных видах топлива.

Электрические мини-котлы. Электрические мини котлы Электрические мини котлы отопления

Принципиальная схема устройства

Мини-котельная в сборе – относительно небольшая установка для настенного или напольного монтажа. Мини-котлы могут работать на самых разных источниках энергии, но чаще всего их приобретают для квартир и частных домов.

Основное отличие мини-котельной от обычного электрокотла заключается в его оснащении. В таком устройстве есть все компоненты, необходимые для подключения к отопительным контурам и эффективного функционирования системы в целом. Комплектные отопительные котлы могут иметь самую разную конфигурацию, но основные конструктивные элементы остаются неизменными:

Теплообменник с нагревателями – основная часть устройства, в которой нагревается теплоноситель. ТЭНы чаще всего используются в качестве ТЭНов, а их конфигурация и количество определяются моделью мини-котла и его мощностью.
Расширительный бачок – бачок, в котором находится запас охлаждающей жидкости. Наличие позволяет поддерживать давление в контурах на постоянном уровне.

Примечание! не входит в комплект котла. При этом конструкция большинства комплектных электрокотлов предусматривает возможность подключения таких устройств.

Hydro group – устройства, обеспечивающие оптимальное распределение теплоносителя в системе. Как правило, в гидрогруппу входит тот, который отвечает за циркуляцию горячей воды, датчики давления и предохранительные клапаны.
Модуль управления – блок электроники, отвечающий за регулировку основных параметров котла. Блок управления обычно подключается к отопительному и насосному оборудованию, что обеспечивает гибкую конфигурацию системы.
Цепи и выходы – в комплектный отопительный электрический котел, помимо основных элементов, входят также трубы, которые соединяют все компоненты в единую систему. Также в конструкцию входят патрубки для подключения подающей и обратной магистралей системы отопления.

Все описанные элементы мини-котельной расположены в едином корпусе. Благодаря этому устройство не только получается достаточно компактным, но и выглядит довольно аккуратно. В ситуациях, когда котел необходимо устанавливать в жилом районе, это становится ощутимым преимуществом.

Электрическая мини-котельная Protherm SKAT

Примером мини-котельной в коллекции классической конструкции могут служить электрокотлы, представленные в каталоге интернет-магазина Альфатеп в достаточно широком ассортименте.

Эти устройства характеризуются следующими особенностями:

Еще одним преимуществом системы является защита котла от замерзания. Таким образом, его можно использовать даже в тех домах, которые отапливаются лишь периодически: при минимальном обслуживании будет исключен риск образования ледяных пробок, нарушающих целостность контуров.

Преимущества мини котельных агрегатов

Климатическая компания «Термомир» предлагает широкий ассортимент электрокотлов различной мощности.Ознакомьтесь с информацией или позвоните нашим консультантам для выбора необходимой модели котла.

Электрокотлы предназначены для отопления частного дома, дачи, квартиры (в том числе для отопления квартир) , различных административных, торговых и промышленных объектов площадью от 30 до нескольких тысяч квадратных метров. м. Электроотопление оптимально там, где нет магистрального газа или жестких требований к экологичности отопительных приборов. Также электрический котел часто используют как вариант резервного отопления, при проблемах с основным котлом, например, газовым.

Котел электрического отопления состоит из теплообменника, блока нагревательных элементов, блока управления и устройств управления и безопасности. Некоторые электрокотлы оснащены циркуляционным насосом, расширительным баком, предохранительным клапаном и фильтром. Электрообогреваемый теплоноситель циркулирует по системе труб и радиаторов, обеспечивая обогрев помещения, а также нагревая воду в котле. Электрический двухконтурный котел используется для отопления и горячего водоснабжения, одноконтурный котел используется только для отопления дома, а также для теплых полов.

плюс :
По сравнению с котлами на другие виды топлива, электрокотлы дешевле, компактнее, безопаснее и бесшумнее. Подключить электрокотлы намного проще и дешевле, чем у котлов других типов. Благодаря компактным размерам и небольшому весу электрокотлы являются настенными, не требуют отдельной котельной, допускается установка в хозяйственных или подсобных помещениях, кладовых, на кухне, в подвале и даже в жилых помещениях. Электрокотлы
просты в эксплуатации и не создают вредных выбросов и запахов, не требуют постоянного ухода, дорогостоящей чистки и регулярной закупки топлива.

Минусы :
Зависимость от стабильного наличия электроэнергии и высоких требований к качеству и надежности электропроводки. Также следует учитывать довольно высокую стоимость электроэнергии. Для обоснованного решения о покупке электрокотла рекомендуется произвести предварительный расчет стоимости электроэнергии.

Котел будет эксплуатироваться в условиях России в среднем с сентября по апрель включительно, т.е. только 8, а не 12 месяцев в году. Осенью и весной котел будет работать по минимуму, зимой – на полную мощность. Благодаря встроенной автоматике работа котла будет непостоянной, в среднем – около 8 часов в сутки, поэтому примерные затраты на электроэнергию за год можно рассчитать по следующей формуле:

240 дней X 8 часов в сутки X мощность котла X стоимость 1 кВт электроэнергии

Электрокотлы мощностью до 12 кВт бывают однофазными (питание 220 В) и трехфазными (питание 380 В), а котлы мощностью более 12 кВт – только трехфазными. Большинство электрокотлов мощностью более 6 кВт допускают многоступенчатое регулирование мощности.

Различные удаленные программаторы, которые могут поддерживать температуру в помещении в соответствии с заданным пользователем графиком, помогают экономить энергию без ущерба для комфорта.

Чтобы выбрать электрокотел, нужно узнать мощность устройства. Базовый расчет – Мощность котла 1 кВт достаточно для обогрева 10 м2 хорошо утепленного помещения с высотой потолков до 3 м.
Для выбора конкретной модели электрокотла вы можете обратиться к консультантам компании Термомир.Помните, что помимо самого котла необходимо приобретать и другие элементы полноценной системы отопления и водоснабжения (радиаторы, трубы, насосы, термостаты, бойлер и многое другое), поэтому лучше доверить подбор оборудования и его комплектация профессионалам.

На данный момент в ассортименте нашей компании есть как лучшие электрокотлы европейских производителей, так и хорошие недорогие российские электрокотлы.

См. Также:

240 дней X 8 часов в сутки X мощность котла X стоимость 1 кВт электроэнергии

Электрокотлы мощностью до 12 кВт бывают однофазными (питание 220 В) и трехфазными (питание 380 В), а котлы мощностью более 12 кВт – только трехфазными.Большинство электрокотлов мощностью более 6 кВт допускают многоступенчатое регулирование мощности.

См. Также:

Если вам необходимо отапливать помещение с большой отапливаемой площадью, то наш электрокотел ЭОУ мощностью от 60 кВт до 120 кВт отлично подойдет для этого.С нашим электрокотлом вам не нужно делать огромные и дорогие котельные, так как наш электрокотел для отопления очень компактен и неприхотлив в эксплуатации, а главное отопление с ним будет очень экономичным и без переплат за свет, т. к. Отопительный котел ЭОУ является энергосберегающим. Электрокотлы для отопления мощные ЭОУ нашли широкое применение по всей России для отопления помещений любого типа, например, таких как: промышленные здания, заводы, магазины, многоквартирные дома и так далее.Это вполне понятно, так как:

Электрокотел ЭОУ имеет небольшие размеры, поэтому вы можете установить его там, где вам удобно, не задумываясь о дорогой котельной;
Электрокотел для отопления ЭОУ – это энергосберегающий котел с КПД до 98%, а значит, отопление с ним будет в несколько раз дешевле, чем с любыми другими отопительными котлами … Другими словами, отопление с нашим ЭОУ отопительный котел будет выгодным и недорогим;
Электрокотел для отопления ЭОУ полностью пожаробезопасен в эксплуатации, имеет высокий уровень безопасности по всем техническим параметрам, бесшумен в работе и, кроме того, экологически чистый, так как при его эксплуатации не возникают вредные выбросы;
Объединив в систему отопления несколько котлов ЭОУ, можно, тем самым, значительно увеличить размеры отапливаемой площади;
Электрокотел ЭОУ нечувствителен к возможным перепадам напряжения в сети, что также является гарантией надежности нашего оборудования;
Длительный гарантийный срок эксплуатации котла ЭОУ – 10 лет, служит еще одним подтверждением качества и надежности нашего оборудования. Срок службы отопительного котла ЭОУ рассчитан на 30 лет;
Отопительный котел EOU будет поддерживать автоматический режим заданной вами температуры;
Наши котлы EOU могут быть установлены в системах отопления любого типа без ограничений, а монтажные работы по установке EOU аналогичны тем, которые выполняются при установке любых других отопительных котлов.

С нашими отопительными котлами у вас будет надежная и эффективная автономная система отопления, которая будет работать без перебоев в течение многих-многих лет, и при этом будет очень экономичной и сэкономит ваши деньги.

Диаметр сантехнической резьбы трехфазных модификаций: прямой (вверху) и обратной (внизу) – D42 (с помощью переходников можно перейти на любой удобный для вас диаметр трубы).

Выбрать электрика для данного типа котлов ЭОУ можно по ссылке:

Nous utiliserons un manuel d’instructions de 9 kW. La chaudière électrique murale sera chauffée par une rampe.

Электроэнергетические системы, не предназначенные для перевозки автомобилей, постоянное выполнение заказа на поставку газа или использование твердого горючего твердого вещества для транспортировки, так как оно является альтернативой альтернативе доставки.

Protherm Ckat Технические характеристики

Электрические электрические цепи на уникальной трассе для шоферов Skat, которые не представлены в настоящей версии. Ils peuvent y Connecter un chauffe-eau. Функции трехфазной части, основные модели 6 кВт и 9 кВт, которые подключаются к источнику питания 220 В. Предусмотрены для настройки и наблюдения за функцией настройки оборудования, примечания для регулятора напряжения. Température Requis pour l’eau chaude et le chauffage.Это возможно с термостатом или датчиком внешней температуры. Tous les paramètres peuvent être ajustés Individuallement pour obtenir le niveau de chaleur Requis. La gestion de l’électricité peut être effectuée à distance à partir du compteur de tarifs. Залейте индивидуальные индивидуальные установки, каскадную установку мощностью 24 и 28 кВт.
La rampe est équipée d’une pompe à deux vitesses, d’un vase d’expansion de 7 литров, d’une soupape de sécurité et d’une soupape d’air automatique.Это возможно через нерегулируемое напряжение. Le travail de la chaudière électrique est caractérisé par un démarrage en douceur, i. вылейте минуты из двух премьер, работайте в минимальном исполнении. Зарядка для вентиляции является униформной, с учетом возможности регулирования мощности (1,2 или 2,3 кВт).

Стандартный электрический ансамбль

Техники La rampe a de telles caractéristiques:

Мощность: 6, 9, 12, 14, 18, 21, 24, 28 кВт.
Haut niveau d’efficacité: 99,5%.
Курант максимум: 3 * 43 А.
Максимальное давление системы: 3 бара.
Рекомендуемое давление: 1-2 бар.
Максимальная температура: 85 ° C

Электрические радиаторы для измерения веса (34 кг) и размеров, пригодные для использования в обычных условиях (330 * 410 * 740 м). Les chaudières ont plusieurs fonctions qui assurent la protection de son fonctionnement:

Protection contre le blocage de la pompe;
Capteur de pression, pour Surveyler le niveau de pression de l’eau;
защитный гель;
lors de la connexion de la chaudière: protection contre le blocage de la vanne et le gel du chauffe-eau.

Все ошибки в функциях автоматической диагностики и прикрепления к краю кода. Эти коды не запрещены в инструкциях (voir ci-dessous).

Avantages et inconvénients

Электрические электрические автоматы по определенному номеру:

Type de chauffage écologique propre. Ne pas escapeir de produits de горение и выбросы в атмосферу.
Il est connecté dans des maisons non-gazéifiées or utilisé come une form une de chauffage.
Ne nécessite pas d’entretien systématique (Com les chaudières à gaz ou à горючие твердые вещества).
Travail tranquille.
Ajuster le niveau de chaleur.
Адаптация к качеству домашнего обихода.
Сопротивление натяжным парам.
Плюс функции защиты.

Неудобства

Необязательное соединение через стабилизатор.
Ne remplira pas ses fonctions l’électricité est déconnectée du réseau.

Критика

Критические анализы клиентов, которые рассматривают возможности, которые предлагает Scat leur a offertes dans des conditions of connexion au gaz est problématique ou, невозможны. Si le réseau fonctionne sans interrupt, les клиенты отказываются от raccorder le gaz, tout en économisant des sommes importantes. En outre, le patin est utilisé com une sauvegarde avec la chaudière à gaz, les relied à un système de chauffage. Cela vous permet d’économiser sur les ressources, en les utilisant à leur tour pendant la saison de chauffage.
Lorsqu’ils sont connectés à la pente de la flèche, les utilisateurs ont la possible d’utiliser de l’eau chaude. Ils notent également l’aspect agréable de la chaudière, qui regarde organiquement dans la pièce et s’intègre dans n’importe quel intérieur. Il fonctionne en silent, ce qui vous permet de l’installer dans les salons.
Parmi les inconvénients, les consommateurs notent qu’en cas d’accident ou de panne de courant, il n’y a pas d’autre option de chauffage. Par conséquent, lors du choix de cette chaudière, vous devez considérer s’il y a des interruptions de courant.Это рекомендуемый установщик регулятора напряжения для обеспечения нормального функционирования. En outre, ils indiquent un coût élevé de payer les factures d’électricité. En Comparant les cots d’une chaudière à gaz et électrique, le second coûte un peu plus cher, avec les mêmes paramètres de chauffage. Par conséquent, c’est le choix de ceux qui n’ont pas lassible de se connecter au gazoduc ou ceux qui se soucient de l’environnement, по выбору типа de chauffage respueux de l’environnement.

При:

Le prix des chaudières electriques depend du niveau de leur puissance et varie selon les points de vente dans les limites suivantes:

Рампа 6 кВт: 490-580 €.
Rampe 9 кВт: 500-610 €.
La rampe est de 12 kW: 510-620 €.
La rampe est de 14 kW: 570-690 €.
La rampe est de 18 kW: 590-720 €.
Rampe 21 кВт: 620-750 €.
La rampe est de 24 kW: 630-770 €.
La rampe est de 28 kW: 650-795 €.

Электрички для волос sont beaucoup moins chères, стоимость 350 €. Титр сравнения, подобный параметрам и качеству chaudière Kospel, мощность 8 кВт в окружающей среде 550 €. Mais, ayant étudié ses caractéristiques, vous pouvez faire Внимание, par instance, à ce qu’il ne dispose pas d’un réservoir d’équilibre. Ce dernier devra être acheté séparément et installé, ce qui augmente considérablement les coûts.

Инструкции

Chaudière устанавливается как специальная документация концепции.
Avant le lancement, le spécialiste pipe l’instruction des consommateurs sur les Principes de fonctionnement de l’équipement.
Avant d’allumer la chaudière, il est nécessaire de la connecter au réseau, d’ouvrir les vannes du circuit de chauffage et de vérifier le niveau de pression dans le système (il doit être includes 1 и 2 бара).
L’affichage montre les paramètres.
Le consommateur règle la température Requise pour le système de chauffage, le circuit d’eau (lors de la connexion de la chaudière) и la puissance Requise.
Si la pression dans le système diminue, le voyant “barre” clignote sur l’affichage. Cela indique la nécessité d’ajouter de l’eau au système. Si la pression diminue encore, vous devez consulter un spécialiste.
Подвеска Si la chaudière s’arrête un longue période, vous devez la déconnecter de l’almentation electrique et fermer les robinets. Si cela se produit en hiver, vous devez vider le système pour éviter le gel.

Внимание: Утилизатор абразивных агентов или других химикатов для чистой воды.La surface du boîtier peut être essuyée avec un chiffon humide, puis essuyez.

8. Все функции по диагностике электронного оборудования и информации с ошибочным кодом. Номера кода не декодируются в инструкциях.
9. Si la chaudière est défectueuse, par instance, de l’eau s’écoule de l’écoule de l’échangeur de chaleur ou gèle, il est interdit de l’allumer. Vous devez Appeler un spécialiste для диагностики и ремонта.
10. Заменитель уникальных пьес оригинальной смены.

Видео

Установка

Mise en Service

Réparation de chaudière

Электрические шале, находящиеся в поиске собственности, в банных домах, в загородных домах и в других домах без газа. Ils sont caractérisés par une bonne fonctionnalité et permettent de chauffer les bâtiments qui ne sont pas raccordés au réseau de distribution de gaz.Leur représentant typique est la chaudière electrique Proterm est un appareil d’un factory bien connu, qui se distingue par sa grande qualité de construction et ses caractéristiques décentes.

Nous avons décidé de consacrer cette revue aux chaudières électriques Protherm. Nous y dirons:

À Propos de la série Scat
Sur les caractéristiques methods de l’équipement;
Предложение популярных моделей
АРЕНДА КОММЕНТАРИЙ ДЛЯ УТИЛИЗАТОРОВ

L’équipement d’un tel factory bien connu mérite vraiment une Упоминание специального, par conséquent nous parlerons des chaudières de Protterm tout ce que nous savons.

Caractéristiques des chaudières électriques Protherm

En installant une chaudière électrique chez vous, Proterm, vous faites un perfect choix. Quoi acheter de l’équipement de marques douteuses, il vaut mieux surpayer un peu et prendre une selected vraiment utile d’un factory bien connu – sur la qualité de la chaudière utilisée de la performance de l’ensemble du système . Кроме того, Protherm – это превосходный опыт в области производства электрического электрического оборудования.

Il existe une seule gamme de chaudières électriques Proterm – Skat.

Le chauffage du boîtier, non relié au réseau de gaz, est toujours un gros problème. Электрические электрические модели существуют только на одном уровне с суффиксом функциональных возможностей. Dans ce cas, faites toujours внимание aux modèles de gaz petits et précis qui fonctionnent en mode automatique et n’encombrent pas l’espace. La société Protherm является готовым к предложению aux propriétaires de logements suburbains des solutions similaires, mais travaillant sur le réseau électrique.

Chaudières électriques Protherm – уникальное решение для хорошей экономики. Ces chaudières sont installées dans des bâtiments résidentiels et non résidentiels, générant de la chaleur régulièrement. Представлены как одна серия модельных апелляционных моделей Skat – клиенты, которые имеют тепловую мощность от 6 до 28 кВт. Grâce à cela, les chaudières peuvent chauffer jusqu’à 280 mètres carrés. м.

Quels sont les bons radiateurs électriques?

Conception simple – уникальная схема – si vous aimez l’équipement simple et fiable, vous aimerez specificement les produits de cette marque;
Large gamme de puissance – il est possible de choisir une chaudière qui удобный à la capacity et au prix;
Haute efficacité – l’efficacité, selon le factory, est de 99,5% .Cela signifie que pratiquement toute l’épensée dépensée est convertie en chaleur, sans pertes Signature;
Un travail absolument silncieux – même si l’équipement se Trouve dans la chambre, cela ne vous empêchera pas de dormir suffisamment;
La présence d’un contrôle précis de la température – créer une atmosphère confortable et confortable dans votre maison;
Доступность универсальных моделей – возможность использования монофазных и трехфазных компонентов с напряжением 220 или 380 В;
Простота установки – вы можете установить машину без дополнительных затрат.

Prix pour les chaudières électriques Protherm gamme от 37900 до 47000 рублей – c’est le prix officiel du Fabricant à partir d’avril 2016. Dans sures autres magasins, il peut différer en plus grand ou plus petit côté (плюс сувенир en plus grand). Mais il n’y a rien pour vous empêcher d’acheter une chaudière électrique Proterm dans un magasin en ligne – c’est l’option la plus économique et la plus fiable.

Le coût de l’équipement peut sembler élevé, mais vous devez comprendre que ce sont des chaudières électriques de Protherm.Protherm est toujours отвечает за качество продукции.

Спецификации техники и одежды

Электрическая электрическая система Proterm s’adapte à tous les intérieurs en raison de sa petite taille et de son emplacement sur le mur.

Aussi bien qu’il est nécessaire pour le bon équipement d’une marque connue, les chaudières électriques Proterm sont closed dans de petits cas précis. Merci à cela , состоящий из нескольких ингредиентов, приготовленных для домашних животных, , même les plus raffinés. Les sizes des coques sont 740 mm de hauteur, 310 mm de profondeur, 410 mm de large (les sizes sont identity pour toute la série Scat). A l’intérieur, nous Trouverons tout ce qui est nécessaire pour le fonctionnement du système de chauffage:

Помпе де тираж;
Évent automatique;
Расширительная ваза налить 7 л.

Vous n’avez pas à souffrir avec l’installation de la tuyauterie – il suppit de connecter les tuyaux et les radiateurs à la chaudière, remplir le system avec un liquid de refroidissement, puis vous pouvez start les tests.

Единые модели мощностью 6 и 9 кВт, которые можно использовать в одно- и трехфазных частях. Les chaudières plus puissantes sont triphasées. L’équipement n’a pas peur des surtensions et n’a pas de extracharge sur le réseau – il y un montée en puissance прогрессивный. Максимальное давление в кругообороте с функцией водоснабжения, равной 50 A. Максимальное давление жидкости в системе рефрижерации в системе с 3 атм, температура достигает +85 градусов.

Lorsque vous raccordez les chaudières électriques Protherm au réseau électrique, гарантия того, что раздел соответствующих файлов à la consomitation electrique est респектабельный.

Le schéma de l’emplacement de la chaudière electrique alimente le réchauffeur, ainsi que leurs sizes.

Электрические электрические системы Protherm sont équipées de panneaux de contrôle pratiques. Это не означает, что светодиоды и хрустальные жидкости. Des systèmes d’autodiagnostic sont fournis – les codes d’erreur sont affichés sur les écrans intégrés.Залейте удобную атмосферу без использования термостатов. Les systèmes de sécurité sont représentés par un capteur de surchauffe, une protection antigel, un capteur de pression, une soupape de sécurité и un système antiblocage de la pompe de циркуляции.

Une caractéristique intéressante – это возможность подключения внешних запасных частей, qui sont achetées séparément.

Руководство по эксплуатации

Установка и установка электрических электрических устройств Proterm, требующая соблюдения требований безопасности и использования оборудования для защиты. Les chaudières sont installées dans un endroit sec, loin des структур, горючих материалов, des issues de secours, des climatiseurs и autres appareils électriques. Ne pas permettre l’installation dans des endroits of l’eau peut entrer dans l’équipement . Плюс, функция chaudières dans les chambres de congélation n’est pas autorisé.

Monter l’équipement sur des murs solides en tenant compte du poids des chaudières. Les tuyaux de chauffage doivent s’adapter sans heurt et sans distorsion. La Connexion au secteur est réalisée au moyen de fils transversaux, directement sur le tableau electrique, via des disjoncteurs différentiels Supplémentaires. Pour se protéger contre les chocs électriques, l’équipement doit être mis à la terre. Il est également nécessaire de vérifier la conformité de la voltage d’almentation aux normes établies.Внешние компоненты и модули не подключаются к соответствующим инструкциям.

Таблица расчета разделов с требуемыми фильтрами и калибром плавких предохранителей в соответствии с принципами работы двигателя

Idéalement, l’installation des chaudières électriques devrait être faite par des spécialistes certifiés, mais si vous suivez les инструкций и соответствующих les règles de sécurité, rien derible ne se produira.

Кулон fonctionnement de l’équipement, необходимый для наблюдения за температурой в системе и исправлении ошибок.Si l’équipement fonctionne correctement, les utilisateurs doivent seulement régler la température – toutes les autres chaudières électriques que Proterm fera lui-même. La température du circuit de chauffage et la température dans le réservoir de stockage externe (le cas échéant) sont sélectionnées à l’aide des touch du panneau de commande – les paramètres et les erreurs sont Surveillés через l’écran LCD.

Вопрос: На машине с трехфазным электроприводом Scat мощностью 14 кВт (380 вольт).La question est: L’hiver dernier, la chaudière fonctionnait sans aucune plainte, mais l’hiver n’était pas une bénéhibited. Mais cette saison est quelque выбрал qui n’est pas compréhensible. Давление воды в системе с возвратом от 1,5 до 1,7, большая температура не монте-па-ля температура réglée. La maison a lentement commencé à se refroidir. En quoi il peut y избегайте проблем и комментариев?

Этот ответ есть: он не проходит через сборку напряжения или релевантную форму рейда, и это возможно, как правило, при обнаружении загара, а также о том, что это может быть комбинация теней.

Q: построить дом на территории площадью 150 м² с системой подачи воды с одновременным перемещением по воде, с непрямой доставкой, с непрямым движением на 6 атм, с обслуживанием плюс журнал, с сохранением давления. от 0,2 атм. (spetsy dit que ce taux d’un tel système.), régler la chaudière Proterm rampe (ensemble et reliés les types de la société des tolérances dans ce cas), sont remplies, même en moins de 28 dans la дом шале и шод робинэ есть в процессе исполнения, мощностью 8 или 9 кВт.Mais voici le problème. Давление при уменьшении давления в системе (от 1,5–1,7 МПа до 0,4–0,6 МПа). Quelque part, une fois par semaine ou deux, il faut faire des pompes, le bon c’est la press. Une fois éteint l’el-va (ça come), la chaudière a même émis une erreur F22. Dans le même temps, la pression est tombée à 0,3 МПа (лекции по манометру в обратном направлении). Lorsque la température augmente derrière la maison devient trop chaude, Соответствующий, de réduire le nombre de la chaudière, образец от 8 до 4. После определенных температур (5 часов) давление в системном желобе составляет от 1,5 МПа до 0,5–0,7 МПа. Попробуйте изменить давление на давление, увеличив его производительность, давление в системе на 0,8–0,9 дюйма на 0,7 МПа. Dites-moi ce qu’il faut faire?

Ответ: La pression dans le système de chauffage ne devrait pas tomber, donc quelque part il y a une fuite, vous devez regarder. Sinon, установите дополнительную вазу от 12 до 20 литров. lorsqu’il est chauffé, l’eau se dilate et lorsqu’elle est refroidie, le réservoir compensera la chute de pression.

Вопрос: Quelqu’un a été confronté au problème suivant: je saute le skate9 après une pause estivale, la pompe ne s’allume pas automatiquement (sous la pression), j’ai entendu que je peux rester bloqué et que dois- je faire? Консиллер?

Ответ: Lors de la première mise en marche de la pompe de циркуляции или après une longue interruption de fonctionnement, является необходимым для создания справедливого турнера, производящего ручное управление замороженными соединениями.

Вопрос: Nous allons sauter 9 kW – après la mise sous voltage aucun effet: le tableau de bord ne fonctionne pas, la chaudière est excieuse. la traduction en mode monophasé n’a donné aucun résultat. La Voltage Sur lebornier se mange et à l’entrée du démarreur est. Quelle est la Prize?

Ответ: Voir le fusible sur le tableau.

Вопрос: Электрическая электрическая система Protherm после установки функциональной подвески trois jours et s’est arrêtée avec une erreur de 20 F.Comme demandé, cela ressemblait à quelque выбрала avec un relais thermique. Que faire, ce n’est pas dit. Pouvez-vous aider avec le consil?

Ответ: La protection automatique s’est déclenchée lorsque l’appareil surchauffe. Vous pouvez vous-même retirer l’équipement de la fonction d’urgence, bien que pour les coudes de ces modèles, l’action de déblocage soit le travail du service après-vente. Essayez de Trouver Le Bouton d’urgence Caché Sur le thermostat et appuyez dessus. Si cela ne fonctionne pas, vous devrez diagnostiquer la chaudière.

Вопрос: Электрический шофер Skate Protherm 18 K est réglé sur le fonctionnement maximale de nuit, mais la nuit, la chute de pression de 1,8 bar à 0,6 – Chauffe-eau le matin ne peut pas begin à écrire et F22 d’erreur. Je demande à vous aider à comprendre.

Ответ: La basse pression dans le circuit de chauffage peut is due to des fuites dans le système de chauffage et al défaillance du vase d’expansion dans l’unité. Il est nécessaire de regarder l’étanchéité des composants de l’appareil.Возможны проблемы с резервуаром, или с жидким рефроидным слоем в системе.

Вопрос: Le Scrat Proterm Scat électrique sur 12 кВт, что не требуется, но не исправно. Chaudière triphasée, la Voltage a été mesurée: en deux phase de 6, et sur la troisième – zéro. Peut-il инфлюенсер?

Ответ: Dans ce cas, évidemment des problèmes avec l’électricien. S’il y a deux phase, mais qu’il n’y en a pas de troisième, alors ce phénomène devrait étre éliminé dès que le tableau peut brûler.Возможные причины: dans la boîte de lot est allé le fil, dans la machine il y a de mauvaisesbornes ou cas dans le démarreur.

Вопрос: Scatter électrique de bateau 6kW. Je n’ai pas travaillé toute la saison. Le système a un liquidide de refroidissement. Récemment cassé un disjoncteur. Lorsque la machine est allumée, la chaudière fonctionne pendant un определенных temps, puis la machine se remet en marche.

Ответ: Peut-être que les fan sont en panne. Le Diagnostic de l’appareil est nécessaire.

Вопрос: S’il vous plaît me dire ce qui pourrait être le problème el.kotle Skat 6 kw: chaudière lancé il ya 3 ans pour chauffer le bain et il a parfaitement fonctionné (Assez 1-2 kw), et cette année , la puissance de chauffage est tombé plusieurs fois pendant l’alimentation la Voltage est normale et les dispositifs de chauffage, lorsqu’ils sont allumés, chauffent alternment l’eau à une suree température de manière identity, c’est-à-dire ils sont tous des travailleurs, mais pour atteindre la même température que les années précédentes, vous devez allumer la chaudière à pleine puissance 6kw.La performance thermique du bain n’a pas changé.

Ответ: Probablement, le bloc de tenes a échoué. Il est également nécessaire de vérifier le filter à boue.

Вопрос: Lors de l’installation et du lancement d’une chaudière de 9 Kwat, il se produit une erreur de f20. que faire dans ce cas?

Ответ: Le fusible de température s’est déclenché.

Вопрос: Электроэнергетическая установка установлена на 14 кВт. L’un des fusibles situés sur l’unité de puissance d’impulsion a brlé, je ne peux pas comprendre quelle valeur, dites-moi, s’il vous plaît!

Ответ: плавкий предохранитель 80 мА.

Q: lors du démarrage d’un nouveau système d’injection d’eau Proterm Ramp-6 et de la chaudière dans le F20 d’erreur donné (термостат безопасности для функций), l’eau est chauffée et non pas de pompe est activée. Прокомментируйте, что вам нужно, чтобы автомобиль находился в центре обслуживания в районе 100 км.

Вопрос: Pente Protherm, 18 кВт, лампа для полной сигнализации (восклицательный знак), Et HDO, светодиодный светильник, работающий по принципу циркуляции, больше не работает.J’ai essayé de réinitialiser l’erreur en appuyant sur le bouton qui est à l’intérieur, sur le dessus. в течение 20 минут, после того, как все элементы будут в новом состоянии. Давление составляет 1,5 МПа, температура составляет 35 градусов.

Ответ: Votre chaudière électrique est en surchauffe. La raison en est que la machine à boue est bouchée par de la saleté au retour à la chaudière (si celle-ci a été install pendant l’installation) или que les contacts du relais sur la carte de commande sont bloqués.

Вопрос: Электрическая электрическая система Protherm SKAT 6 – 24 K. Plusieurs années ont fonctionné normalement. Сопровождение, создайте новый образ вместо: après la mise en marche, ni la batterie ni les tuyaux provantant de la chaudière ne chauffent pratiquement. Après quelques minutes de travail, la température sur le thermomètre devient supérieure à 90 degrés et la chaudière s’éteint. La pompe (à en juger par le son et la вибрация) fonctionne.

Ответ: Вероятно, это проблема обращения.Mais vous pouvez sureement déterminer seulement lors du Diagnostic de la chaudière.

Вопрос: dites-moi s’il vous plaît! Nous avons acheté la chaudière électrique rampe de Proterm 28, tout com établi sous la pression d’instruction de 1,5 bar, dont 380 volt.kotol ne donnent pas, ni aucun signe de vie, l’écran ne brille pas, ce pourrait -il être?

Ответ: L’écran ne s’allume pas: les fusibles sur le tableau de commande sont grillés, il n’y a pas de communication entre la carte de contrôle et le tableau d’affichage (vérifiez la boucle).

Вопрос: J’ai le Skat 12K. Кулон Il a travaillé 6 ans. À l’heure actuelle, l’eau de la soupape de décharge, Provantant de la soupape d’urgence, sape constamment l’eau. La pression de fonctionnement est от 0,9 до 2,5. Il s’égoutte jusqu’à ce que la chaudière s’arrête Complètement après около 5-6 heures. Les opérateurs familiers ont conillé de remplacer la soupape d’urgence et le vase d’expansion à l’intérieur de la chaudière? Donnez votre consil, comment être? Aussi je ne pouvais pas serrer l’écrou de la ligne flexible.

Q: быстрое соединение с 3 фазами и стабильное напряжение фазы на 180 вольт (305 вольт между фазами), количество энергии, производимой электрическим током Protherm, составляет 12 кВт, включая соединение всех фаз 7 кВт. Le tableau de commande est connecté via un стабилизатор. Est-ce qu’il prend un seul bronzage seulement? Правильно ли указана формула P = UxU / R? Ou est-il nécessaire de compter chaque phase séparément, puis plier? Dans le diagramme, il y a trois résistances dans chaque dix, une pour chaque phase.Эта инструкция указывает на номинальный ток 25 A
и максимальный ток 23 A?

Ответ: Или 2 оператора с тремя элементами, обеспечивающими мощность 2,33 кВт. Максимальный ток заряда (1 фаза) равен 23A, 25A – номинальный срок службы плавкого предохранителя.

Вопрос: Si vous désactivez le dix perforé, le travail sera el. Le chaudron?

Ответ: Il le fera, il en a 6 d’au moins.

Вопрос: Est-ce que Proterm Scat a une sortie “Erreur”.Ou la sortie de “pression inacceptable dans le système”?

Ответ: F22 est une basse pression en CO (inférieure à 0,6).
F73 – Court-circuit du capteur de pression.
F74 – повышенное напряжение (плюс 4 В) для снятия давления.
Si la sortie électrique: контакты secs, ou collecteur ouvert, alors aucune identity d’erreur.

Вопрос: Электрическая электрическая установка установлена на коньках мощностью 6 кВт. fil Fondu dans le terminal, puis beginner à clignoter simplement F, l’erreur F20, alors ces œuvres, alors tout est nouveau et montre la place 0, puis 2, puis 4 Klemm a changé, la bande hors Voltage, le bouton rouge, les réglages d’usine mis, mais rien n’a changé.Les réparateurs sont venus et ont related, ils ont appelé, n’ont rien included, ils ont dit, come tout fonctionne, c’est probablement le cas dans le contacteur. Un électricien familier est venu, вероятное объявление tout de même dans la carte mère, mettre les sauteurs directement dans l’ombre, alors que nous nous réchauffons beaucoup. Seulement maintenant, il est devenu plus commun de donner l’erreur F20, puis 0 sq. M. et encore l’erreur F20. Est-ce que quelqu’un a rencontré quelque выбрала com ça? Est-ce vraiment le cas sur la carte mère? Elle
Un peucom ça fonctionne.Au fait, avant cela, la chaudière fonctionnait en monophasé, cela coûte maintenant trois phase, mais les fils ont apparemment fondu à cause d’un mauvais contact. Aujourd’hui, nous avons éteint la chaudière pour toute la journée, allumé le soir, a travaillé com il se doit, composé de 30 degrés, à nouveau commencé à donner l’erreur F20. D’ailleurs, l’erreur s’éteint quand la lampe RE-13 (vitesse réduite à la pompe) s’allume. Ils ont appelé un ami, il a une rampe 9, il ne s’allume pas du tout. Une telle question: devrait-elle êtrecluse? La pompe semble fonctionner, et elle a été appelée, et les tuyaux vibrent à la fois sur l’alimentation et sur le retour.

Ответ: Essayez le réglage d. 19, la valeur est 0, la pompe fonctionnera toujours à une vitesse accrue.

Вопрос: Эл. Chaudière Protherm Scat 12K-13, система ферме для траверс un peigne, антигелевый вариант Thermagent-30 объемом Eko около 28 литров. radiateurs sur deux étages. Après le lancement du système, il a fallu deux semaines pour travailler. Lorsque l’air est lu hors légèrement confus, que lorsqu’il n’y a pas d’antigel de vidange plus la pression de 100-150 mg avait chuté à 0,5 bar à une température chaudière présentait une pression de 60 degrés est де 1 бар.Ainsi, après une coupure de courant, à midi, la pression a disparu à 0 (версия: vase d’expansion – 1,2 pression est normale, le système d’antigel rempli в 1 баре, après quoi la chaudière a obtenu encore) une fois, la pression d’air peu de purge à la température monte à 60 2 бара). Il a fallu 4 jours est arrivé, la location est la même: pression 0 – encore une fois
Dolly, le système fonctionne, a Trouvé pas une grande fuite sur le peigne avec la Connexion, tiré vers le haut, mais la fuite elle- même n’est pas un gramme Meaningatif.10 c’est parti. tout en supposant que cela est dû à l’air dans le système, et l’idée de mettre un réservoir d’expansion Supplémentaire de Lits par 30.

Ответ: J’ai 24 литра добавок HA, puisque le volume du système est d’environ 270 литров. Vous avez le contraire, c’est à dire, le liquide de refroidissement va à la pompe sans nettoyage. Peut-être que le vase d’expansion ne bouge pas correctement. Il est nécessaire de vidanger Complètement le liquide de refroidissement de la chaudière, puis de le pomper.

Вопрос: Chaudière défectueuse Protherm Scat 12 kW, sans ajout. équipement Aujourd’hui, raison d’un dégel, j’ai réduit la température de 45-40 градусов. Après un определенных temps j’ai remarqué l’erreur F73. Trouvé une description que c’est la fermeture du capteur de pression. Y a-t-il des options de reparation? Et de toute façon, peut-être qu’il est vivant, nous devons regarder autre selected?

Ответ: Réinitialisez l’erreur et vérifiez quelle pression est dans le CO. Vérifiez la pression d’air dans le vase d’expansion et alimentez le système à la pression Requise.Retirer-connecter le connecteur du capteur de pression. Водохранилище находится на берегу моря, на берегу озера. Mais avant de pomper le vase d’expansion, vous devez vidanger l’eau de la chaudière.

Вопрос: Электрическая электрическая машина используется для работы с водным транспортом 14. Эта электрическая машина используется на 200 литров. Lorsque je règle la température de l’eau sanitaire à 50-60 degrés, la chaudière ne s’éteint pas du tout. En même temps que l’eau chaude et le chauffage, je vois un point clignotant sur l’affichage de la chaudière.En conséquence, la température dans la maison est trop élevée. Si l’eau chaude n’est pas coupée, le chauffage ne doit pas être désactivé.

Ответ: La vanne à trois voies sur la chaudière est traduite, regardez-la.

Вопрос: Нарушение электропривода Scat 6 кВт. L’eau a été pompée dans le système à travers la pompe, le fusible a été cassé, et le fusible dans le tableau est maintenant constamment allumé, quelle pourrait être la raison? La pompe devrait tourner facilement avec un tournevis?

Ответ: Les RTE ont été court-circuités.

Вопрос: Kotel Proterm Skat 9 кВт (1 pendentif), установлен на заводе, без предварительного уведомления и для эксплуатации. Travaillé au taux de nuit avec un programmeur for maintenir la température réglée dans une maison de campagne. Здесь вы найдете все, что нужно для проверки, и это сюрприз, созданный в одежде, не функционирующий, как простая таблица без брюк. Плавкие предохранители (на выбор, 2 шт.) Vérifié – com le travail, celui qui devrait être dans le bus, ce n’est pas là? Peut-être qu’il est ailleurs, mais je ne l’ai pas vu.

Ответ: Essayez de mettre de nouveaux fusibles.

Вопрос: Chaudière électrique La température de la rampe de 18 кВт, подключено к 220 В, преобразовано на 380 В, Кавальер де филь на меланже. Après cela, la machine automatique a été assommée, quand les fils ont été démontés, la chaudière ne s’allume pas même à 220. Une phase et zéro sont fermés. Dites-moi ce qu’il faut faire?

Ответ: Vérifiez avec l’appareil.

Вопрос: Chaudière électrique Scat 9 fonctionnait correctement, il fallait l’emporter sur un autre mur, détaché, le lendemain connecté, aucun signe de vie, le tableau de bord ne brûle pas tout est silncieux.La phase est nulle, atteint le contacteur, puis le тишина, seulement sur le fil marron supérieur du contacteur est la phase, les fusibles sur la carte sont OK! Dites-moi, quel est le problème?

Ответ: La carte de contrôle est peut-être défectueuse.

Вопрос: La chaudière est installée La température de la rampe est de 18. La puissance en kilowatts ne peut être élevée qu’à 8, alors elle ne va pas plus loin, qui sait quel est le проблема?

Ответ: Réinitialisez les paramètres d’usine, paramètre d.96 Réglez sur 1 et OK.

Вопрос: En fonctionnement de la chaudière électrique Protherm Scat 9. Установите в октябре, меттр температуры на 35 градусов, не переходите через noyer dans un vide. Подвеска tout ce temps, nous n’avons pas touché à la chaudière, cela a fonctionné, les battery étaient chaudes, dans la maison plus, nous n’avons pas remarqué de problèmes. Lorsque nous avons installé la chaudière, nous avons acheté le fil non pascom ils en avaient besoin, et les installateurs, en le connectant, ont dit qu’il s’agit d’un fil temporaire, qu’il doit être remplacé, sinon il sera chauffé.Le fil a été changé, l’appareil a été allum pendant 80 degrés, après un moment, la mitrailleuse a été assommée. Подвеска Nous Avons allumé que nous travaillions dans la maison, ce jour-là rien n’a été coupé. La nuit a quitté la chaudière pour réchauffer la maison à 80 degrés, est venu le matin – la maison est froide, la nuit, apparemment, l’automatique s’éteint à nouveau, et nous avions deux radiateurs dans la maison. L’appareil est allumé, cela fonctionne. La nuit, un peu d’air dans la maison était réchauffé par des radiateurs “non accrochés”, des radiateurs à mazout, des tuyaux chauffés avec un sèche-cheveux.Dès que tous les radiateurs fonctionnaient, la pression était déjà de 0,8 et l’appareil s’éteignait à nouveau. Après unwir allumé, j’ai reçu une erreur F22. Comprenez que vous devez ajouter de l’eau au CO et augmenter la pression. L’eau a été versée (l’air a été pris des radiateurs), la pression a été fixée à 2.0, la machine a été remplacée par une nouvelle. Parti la nuit на 80 градусов. La chaudière a travaillé pendant la nuit, mais maintenant elle ne chauffe pas au-dessus de 60 degrés, malgré le regéglage à 80 degrés.En même temps, cela fonctionne à pleine puissance. Подвеска на 80 градусов по индивидуальному заказу. Dites-moi, que peut-on faire?

Ответ: Il est préférable de contacter l’organisation de service.

Вопрос: Chaudière défectueuse Proterm Skat 14. L’année a bien fonctionné, tout allait bien. Maintenant une telle panne – cela fonctionne pendant plusieurs heures, puis ça marche et arrête de fonctionner, l’indication est là, tout va bien, mais le thermostat d’ambiance est fermé, l’afficheur indique que la chaleur ne s’éteint pas (le point sur la droite ne brûle pas).Il n’y a pas d’erreurs. Контакты 1 и 2 блока K8 sont fermés, ils appellent le testeur. Il ne veut même pas chauffer la chaudière. BKN connecté et capteur de température extérieure. Si vous l’éteignez pendant quelques minutes (dans le tableau de commande pour mettre hors Voltage), puis allumer le semblable begin à travailler, mais ensuite une minute, puis à nouveau. Arrête de penser que vous devez chauffer l’eau – le point sur la droite disparaît (Com s’il n’y avait pas de commande pour le chauffage, bien que
l’équipe est là, j’ai déjà fermé les contacts) .Éteint la deuxième fois – après cela enroulé, chauffe. Le caloporteur выставлен на 70 градусов обслуживания, нормальное давление, la valve 3 voies va là, je ne comprends pas ce qui pourrait être le problème. Есть ли возможность поменять местами?

Ответ: Vous devez réinitialiser les paramètres aux paramètres d’usine et les ajuster à nouveau.

S’il n’y a pas de possible of connexion au réseau de gaz, et que le chauffage au solide solide n’est pas disponible, alors une méthode option de fournir de la chaleur à la maison devient une chaudière électrique.Эта статья, представленная лекторами с электронным управлением Protherm Skat, представляет собой брифинг по лекциям.

Chaudières électriques Protum Skat

Это уникальное оборудование для трассы, которое является уникальным в различных вариациях. Или у вас есть возможность связаться с водителем-шофером. Новые модели nécessite une connexion réseau triphasée , mais les modèles d’une мощности 6 кВт и 9 кВт, рассчитанные на напряжение 220 В. moyen d’un affichage réglé et permet de contrôler le fonctionnement de l’équipement.Контролируйте результат воздействия на термостат или на внешний датчик температуры.

Pour créer un specific niveau de chaleur, les paramètres sont ajustés Individual. L’almentation en électricité est contrôlée à distance à partir du compteur de tarifs. Залейте свои внутренние помещения, возможно, установит каскадные блоки мощностью 24 и 28 кВт.

Protherm Scat А:

помпа с двумя поверхностями;
резервуар расширения;
soupape de sécurité;

En outre, le Protherm peut être connecté через нерегулируемое натяжение.Электрические электрические и функциональные предметы были признаны за отказ от брака, предоставленные как страшные кулоны на две минуты “Accélère” и “мощь в минимуме”. Радиаторы не защищаются от надбавок, имеют унифицированную функцию, получают возможность использовать энергопотребление (1,2 или 2,3 кВт).

Электромонтажные работы Protherm Scat имеют отдельные большие размеры (вес 34 кг) и размеры, соответствующие требованиям зоны преск и импортинга.Le fonctionnement de la chaudière est protégé de manière fiable par plusieurs fonctions:

Protection contre le blocage de la pompe;
un capteur de pression qui Surveille le niveau de pression de l’eau;
защитный гель;
Protection contre le blocage de la vanne et le gel du chauffe-eau connexion de la chaudière).

En cas d’erreurs dans le fonctionnement de la chaudière, un Diagnostic Automatique se produit, Entraînant l’affichage des résultats sous la forme d’un code.Декодирование кодов является донесением инструкций по продукту.

Avantages et inconvénients des chaudières electriques Protherm Scat

Proterm Scat se caractérise par un some nombre d’avantages par rapport aux autres types de chauffage:

не содержит продуктов сгорания в атмосфере, не относится к продуктам сгорания.
chaudière électrique – автоматический перевод.Il est utilisé là où il n’y aucune possible de se connecter au gaz du réseau ou peut devenir une forme option de chauffage;
ne nécessite pas de maintenance systématique, contrairement, par instance, aux modèles à gaz ou à горючих твердых веществ;
fonctionnement silncieux;
il y un régulateur de niveau de chaleur;
может быть адаптирован к домашнему и качественному качеству;
– устойчивые вспомогательные парашюты напряжения;
est équipé de plusieurs types de protection.

Avec les mérites, il y a quelques lacunes:

электрическая электрическая система Protherm Le bélier doit être connecté via un стабилизатор;
il n’est pas en mesure d’effectuer son travail lorsque l’électricité est débranchée.

Число клиентов

Консультанты, которые не знают, что Protherm Scat четыре раза в день трудно решить проблему подключения газа или невозможного. Avec un fonctionnement stable du réseau électrique, beaucoup refusent de raccorder le gaz, tout en économisant des sommes conidérables.En outre, la chaudière électrique est utilisée en parallèle avec l’unité de gaz, les опереться на un système de chauffage unifié. Cette Trouvaille vous permet d’économiser de l’argent sur les ressources , en les alternant les uns avec les autres pendant la saison de chauffage.

В поисках воды в Protherm Scat, консультанты не обнаруживают рискованного использования воды. Beaucoup notent la conceptation bien conçue de la chaudière, qui s’intègre bien dans n’importe quel intérieur de la pièce.Il peut être installé avec succès dans les salles de séjour, grâce à une opération silncieuse, il ne provoquera pas une внимание уделяется lui-même.

Les inconvénients sont que lorsque vous utilisez seulement une chaudière fonctionnant à l’électricité, quand il est éteint, или n’y a pas d’autres options de chauffage. Par conséquent, avant de faire un achat de la chaudière electrique Protherm, vous devez vous assurer qu’il n’y a pas de problèmes avec l’électricité. Специалисты рекомендуют использовать устройство для регулирования напряжения , чтобы обеспечить нормальное функционирование устройства Protherm Scat.

En outre, la consomutation d’énergie accrue de la chaudière électrique provoque des émotions négatives dans la населения, car le paiement des factures frappe la poche. Si l’on compare les coûts de chauffage au gaz et électrique, la chaudière électrique Protherm coûte un peu plus, avec des paramètres de chauffage identity. De ce qui précède, on peut conclure que cet électrique est choisi par ceux qui n’ont pas lassible de se connecter au gaz du réseau, ainsi que ceux qui se soucient de l’environnement et le considèrent com une source de consompting environmentalnementale .

Комментарий alimenter la chaudière Protherm Scat en action?

Pour démarrer la chaudière, suivez les instructions ci-dessous.

Sous pression réduite, le voyant “barre” clignote sur l’affichage. Залейте ситуацию, de l’eau devrait être ajoutée au système. Si dans ce cas la pression diminue, vous devez contacter un spécialiste.

Si vous souhaitez arrêter définitivement le fonctionnement de la chaudière Protherm, vous devez la déconnecter de l’alimentation electrique et fermer les robinets.Si un arrêt est nécessaire en hiver, alors du système, il est nécessaire de drier l’eau pour éviter le gel.

Комментарий prendre soin de la chaudière electrique Protherm? N’utilisez pas d’abrasifs ou de produits chimiques. Preférable d’essuyer la surface du corps avec un chiffon humide, puis sécher la surface.

Tout dysfonctionnement est affiché sur l’écran avec un code d’erreur. Les numéros de code sont localisés et décodés dans le pasport du produit.

Si des dysfonctionnements graves se produisent, par instance, l’échangeur de chaleur gèle ou de l’eau coule, il est interdit d’allumer la chaudière electrique dans le réseau électrique. Il est nécessaire d’attendre un spécialiste qui effectuera des diagnostics et fera une réparation quality. Le changement de détails est effectué uniquement au moyen de pièces de rechange d’origine.

Alors, chers lecteurs, vous avez pris connaissance du type alternatif de chauffage Protherm Scat.Lorsque le gaz et les solides solides sont à portée de main ou que vous êtes un adepte de la propreté de la chaudière electrique peut être une bonne aide.

2014-05-31 11 700
В определенных регионах, центрах распределения газа и использовании жидких баллонов недопустимы условия безопасности. L’organisation d’un système de chauffage autonome dans ce cas est plus efficace, basée sur des chauffe-eau électriques.Par instance, en installant la chaudière electrique Proterm Scat, produite en Europe et jouissant d’une grande Popularité auprès des consommateurs en Russie et dans les pays de l’ancienne CEI.
Principe de fonctionnement et concept de la chaudière
Le système Scat Моноконтур для подачи жидкости для подачи жидкости в систему для доставки, с’il est nécessaire d’obtenir de l’eau chaude dans les chaudière réudières, chauffesage через специальный канал с термостатом и все установленные.Электрические машины в оборудовании для подразделений по борьбе с группами. Cela permet d’ajuster en douceur la puissance de travail, allant de 6 à 28 kW, en désactivant some groupes.
Электрическая электрическая машина “Proterm Scat” является фабрикой в соответствии с высокими стандартами и небольшими размерами, а также обеспечивает выполнение требований к оборудованию, не имеющему себе равных. Система информационных технологий и управления ситуацией на рабочем столе и представлением на ЖК-дисплее и плюс бутоны-пуссы.
Avantages et inconvénients de l’équipement
Les inconvénients de tels appareils de chauffage peuvent être attribués уникальны в coût élevé de l’électricité consommée en tant que vecteur énergétique major. Положительные моменты собственности для детей и взрослых:
Полная автоматизация процесса, которая не требует участия человека, кулон трудовой деятельности для программы Донне.
Silencieux absolu en fonctionnement, le seul élément créant un bruit de fond à peine perceptable est la pompe de циркуляции.
Электрические электрики Протерм Scat on un rendement élevé jusqu’à 99%.
Не требуется установка и сбор по шине.
Ne dependez que de l’approvisionnement en électricité.
Электрооборудование является классным с точки зрения уважения к окружающей среде, имеет функцию сгорания, процесс сгорания горючих материалов не используется и не используется при работе с атмосферой.
Большая гамма продукции
Les plus petites chaudières 6K
Маленькая мощность 6 кВт, электрическая серия Protherm Scat 6K.Это исключение имеет электрическую мощность Protherm Scat 6 KR 13 с номинальной мощностью 23 кВт. Эта модель водяной одежды может работать с частями домашнего обихода с напряжением 220 Вт и промышленными изделиями с напряжением 380 Вт.
Quel que soit le modèle, l’équipement est équipé de l’option de l’option de l’option de l’option de l’option de l’option de l’option de l’option de l’Option de Connecter un Resservoir de Stockage externe nécessaire for fournir le système d’eau chaude sanitaire. Avec la chaudière connectée, même une chaudière de faible puissance peut fournir un volume d’eau de 15 л / мин.
Le réglage de puissance des appareils de chauffage et les températures d’eau correantes sont effectués en douceur lorsque plusieurs appareils de chauffage sont éteints simultanément, le déclenchement automatique arrête les groupes en охрана температуры, de assuès soudains dans le réservoir de chauffage. Электрическая электрическая система Protherm Scat 6K оснащена встроенной помпой циркуляции, что дает возможность трудоустройства в узких и промышленных системах.
Le prochain en termes d’indicateurs de performance est la chaudière électrique Protherm 9k Skat. Comme les autres équipements de cette série, il est conçu pour chauffer le liquid de refroidissement dans un système de chauffage. Налейте compenser la pression générée par la dilatation du fluide caloporteur pendant le chauffage, un vase d’expansion d’un volume allant jusqu’à 7 литров, превусь в цепи Chaudière. Максимальная мощность оборудования 9 кВт и модуль.Comme avec les autres équipements électriques de ce niveau, la chaudière électrique murale à chauffage Proterm Scat 9 nécessite une mise à la terre compétente. Электрические электрические устройства мощностью 12 кВт перегруппированы в группе оборудования марки Protherm Scat 12K. Это оборудование для систем безопасности, обеспечивающее защиту оборудования для водителя и других пользователей. Le système de sécurité consiste en:
Capteur de pression du fluide de chauffage dans le système de chauffage, arrêtant automatiquement la chaudière en cas de chute de valeurs inférieures à 0,8 атм.
Le système qui arrête la chaudière en cas de surchauffe, se déclenche automatiquement lorsque la température atteint + 100 ° C.
Déconnexion lisse des appareils de chauffage, dans le processus de contrôle de la température.
Pendant l’arrêt d’urgence, par instance, lorsque l’almentation électrique est interrompue, le microprocesseur dans la chaudière mémorise les regélages, et démarre automatiquement au moment du renouvellement de l’alimentation, en conservant les paracmés.
Scat 12K Protherm имеет площадь 120 м².
Электроэнергетические системы плюс мощность 14, 18 и 24 кВт
Модели и электрические электрические устройства Protherm Scat 14K и 18K с мощностью 14 и 18 кВт соответственно. L’échangeur de chaleur en acier fournit un long temps de fonctionnement, compte tenu des bons указывает на сопротивление дезоксидации различных процессов коррозии.Регулировка электрической мощности загорает в зависимости от того, какая мощность у вас меньше 6 кВт, а также отстает от энергии, добавляя модификаторы и модифицируя ее. Сборные и рожденные контактные электрические устройства Protherm Scat18K находятся на уровне нижнего плана одежды. Ceci permet à la chaudière d’être montée dans de petites ouverture, без использования дополнительных принадлежностей на l’équipement.
Электрическая электрическая машина Protherm Scat 24K имеет мощность всего 24 кВт, способную к четырем и важным объемам воды.Le système de démarrage progressif de la chaudière обеспечивает функционирование оборудования à la puissance minimale pendant при определенных временах après le démarrage.
Монтаж
Отсутствие системы извлечения дыма для установки оборудования для установки в соответствии с требованиями. Возможное предварительное условие для установки телефонных услуг – это доступное питание 220 или 380 В в оборудовании и возможность использования оборудования на земле для обеспечения гарантии и обеспечения бесперебойного питания.L’installation et les essais initiaux de la chaudière doivent être effectués uniquement par des spécialistes qualifiés, possible un unaste expérience dans le travail de la plomberie et de l’électrique.
характеристик. Расчет теплопотерь дома
Рассмотрим основные составляющие системы отопления частного дома до 100 кв.м. Для круглогодичного проживания. В большинстве случаев это одноэтажные дома с одним санузлом. Реже встречаются двухэтажные коттеджи, но наличие второго этажа кардинально не влияет на выбор теплового оборудования.Напоминаем, что этот раздел носит рекомендательный характер, мы учитываем усредненные данные, характеристики объектов и оборудования.
Выбрать котел параметром «Тип топлива»
Наличие на участке газопровода снимет все сомнения и вопросы по выбору топлива для котла отопления. На сегодняшний день газовое отопление является наиболее экономичным. Но что делать, если газа нет? Для небольших домов есть рекомендации использовать либо электрический, либо настенный газовый котел, работающий на пропан-бутане (сжиженном газе).Если в поселке есть перспектива подключения газа, то при выборе электрического отопления отдавайте предпочтение электрокотелу с водяным отоплением.
Использование твердотопливных и пеллетных котлов целесообразно при постоянном проживании в загородном доме, так как часто необходимо контролировать процесс сжигания дров. В лучшем случае интервал между кладкой дров составляет 12 часов (при использовании пиролизного котла), а первоначальные затраты на покупку твердотопливного котла будут больше.
Отопление на дизельном котле обойдется дорого как с точки зрения покупки, так и с точки зрения эксплуатации, поэтому в данном разделе этот способ не рассматривается.
Выбрать котел по параметру «Отопление».
Небольшая площадь дома позволяет использовать котел малой мощности вне зависимости от выбранного топлива. В приблизительном приближении 10 кв.м. На отапливаемую площадь требуется 1 кВт мощности отопительного котла. Более точные и правильные цифры могут дать только грамотный расчет теплопотерь дома.Важно выбрать оптимальную мощность котла, иначе оборудование будет работать некорректно (такт или постоянный котел). Например, у настенных газовых котлов ведущие производители могут быть вынуждены занижать мощность для работы на отопление, тогда как при приготовлении ГВС потерь мощности не будет. Это поможет вам уйти от проблемы с котлом.
Также для небольших домов важно грамотно распорядиться свободным пространством, в этом случае настенный котел идеален благодаря своей компактности, функциональности и возможности установки на кухне.
Для домов и коттеджей до 100 кв.м., если речь идет о газовом отоплении, предпочтительно использовать настенные двухконтурные котлы с функцией модуляции пламени. Это позволит, во-первых, добиться более экономичного расхода топлива, во-вторых, за счет плавного изменения температуры охлаждающей жидкости получить более комфортную систему обогрева. Уличные котлы Для данной категории домов оборудуют одноступенчатыми атмосферными или надувными горелками, а минимальная мощность, как правило, граничит на уровне 15 кВт.Эти два фактора снова приводят к проблеме тактичности. К тому же первоначальные затраты на покупку и установку напольного котла будут больше по сравнению со стоимостью настенного котла. Не забывайте, что для котлов напольного исполнения необходимо снимать дымоход над коньком постройки. В тех случаях, когда в доме не спроектирована дымовая труба, решение проблемы с отводом продуктов сгорания стоит очень остро. Для настенных котлов этот вопрос решается проще: вывод дымохода выполняется с помощью горизонтального прохода через стену без дальнейшего подъема трубы по стене.
Выбор бойлера в параметре «Подготовка горячей воды».
Для жилых домов до 100 кв.м. Самым частым случаем является наличие двух точек разбора горячей воды для проживания 1-2 человек. Например, газовый настенный двухконтурный котел со встроенным вторичным теплообменником отлично справится с задачей приготовления горячей воды. Когда разница температур входящей и исходящей воды составляет 30 градусов по Цельсию, средний котел производит 12-14 л / мин.Если обратиться к справочным данным, то можно увидеть, что расход воды для умывальника составляет 10 л / мин, а для душа – 15 л / мин. Отсюда получаем, что объема подготовленной воды недостаточно для одновременного использования двух точек, но вполне достаточно для использования при последовательном использовании. При количестве точек разбора горячей воды более двух или для проживания 3-4 человек рекомендуем использовать водонагреватель от 100л.
Рассмотрим обобщенную схему отопления и приготовления пищи для домов до 100 кв.м.
Основные элементы:
Котел отопления настенный
Стабилизатор напряжения (для защиты автоматики котла от скачков напряжения)
Модуль удаленной диспетчеризации (для удаленного запроса состояния котла отопления, а также изменения настроек системы)
Датчик улиц (погодозависимый режим работы позволяет повысить комфорт обогрева, а также снизить эксплуатационные расходы)
Посмотреть готовые комплексные решения для дома до 100 кв.м. Можно .
Базовое решение Посмотреть
Комфортное решение вид
COFFEER PLUS Просмотр решения
Основными элементами данной схемы является отопительный котел и стабилизатор напряжения. Функция удаленной диспетчеризации, а также погодозависимого управления доступна не у всех котлов, и, как правило, эти опции могут предложить только ведущие производители.
Если вы не знаете, как выбрать котел отопления или у вас есть другие вопросы, звоните по тел.: 8 921 416 24 24 или пишите нам на почту.
Шоссе под дом 100 м 2, можно разными способами: газ, твердое топливо, электрокотел или тепловой насос. У каждого из этих методов есть свои преимущества и недостатки. Сравните варианты.
общие данные
Шоссе дом площадью 100 м 2, по-разному: газовый, твердотопливный, электрокотел или тепловой насос. У каждого из этих методов есть свои преимущества и недостатки. Вне зависимости от типа котла отопление будет водяным, с разводкой отопительного контура по трубам на радиаторы отопления или теплый пол.
Общая задача отопления – восполнение тепловых потерь дома новым теплом, которые при уличной температуре -24 ° C и температуре в помещении + 21 ° C составляют от 30 Вт / кв. М – хорошо. утепленные здания до 110 Вт / кв. М – где стены 1,5 кирпича и старые деревянные окна.
Чтобы упростить общую задачу, перед установкой или модернизацией системы отопления необходимо минимизировать потери тепла зданием – утеплить стены, кровлю и фундамент дома.Утепление здания обеспечит экономию тепла до 30-40%.
В своих расчетах мы берем показатель теплопотерь здания 100 Вт / кв. М, что для климатической зоны Днепра (где среднемесячная температура января -5,5 ° С) является максимальным значением.
Для дома 100 кв. М в Днепре или Днепропетровской области за весь отопительный сезон потребуется выработать 16,6 тыс. КВтч × час тепловой энергии.
Зная необходимую тепловую производительность системы мы выбираем теплотехническое оборудование и необходимые узлы запорной арматуры.
Мощность выбранного котла должна быть не меньше расчетных тепловых потерь здания, но не более 20% (в противном случае придется решать задачу сохранения генерируемого тепла).
Перечень оборудования для обвязки любого из вариантов обогрева совпадает на 90%. Для каждой схемы необходим циркуляционный насос, группа безопасности котла, расширительный бак на 10-24 л, запорная арматура: краны, термостатические клапаны, муфты и т. Д.
Количество радиаторов и непосредственно секций на каждой батарее рассчитывается исходя из необходимого количества тепла для каждой комнаты дома.Радиаторы устанавливаются под каждым окном и на стенах, граничащих с улицей, без окон. Для регулировки температуры на каждом радиаторе устанавливаются термостатические головки с вентилями – это позволит контролировать температуру в каждой отдельной комнате и без зря расходовать полученное тепло.
Стоимость всего стандартного набора от 4000 до 10000 грн. Точный перечень подбирается в соответствии с согласованной с заказчиком схемой теплотехнического оборудования.
Пример схемы отопления частного дома
Отопление частного дома 100 кв. М.
Площадь обогрева составляет 100 м 2, есть одноэтажные жилые дома или небольшие двухэтажные загородные дома с мансардой. Общие тепловые потери таких построек составят: 100 Вт × 100 м 2 = 10 кВт.
Система циркуляции теплоносителя в домах 100 кв. М – закрытый с принудительной циркуляцией.
Газовое отопление
Особенности отопления газом
Автоматическая подача газа в дом – одно из главных преимуществ газового отопления.
Не требует регулярного ухода за процессом горения топлива в течение всего сезона.
Повышенные требования пожарной и взрывобезопасности требуют особой координации проектов установки и постоянного контроля таких требований.
Рост тарифов на газ.
Теплотворная способность газа может изменяться, что влияет на мощность котла.
Система отопления с твердотопливным котлом
Для снижения затрат на отопление, отказ от газа или в случае отсутствия газа устанавливается система отопления с котлом на твердом топливе.
Выбор модели твердотопливного котла
В зависимости от предпочтений хозяина выбираем тип твердотопливного котла мощностью не менее 10 кВт: классический, длительного горения, пиролизный или с автоматической подачей топлива.
Выберите желаемый вид топлива: дрова, брикеты, уголь, пеллеты или универсальное.
Из паспорта твердотопливного котла берем параметры дымохода: внутренний диаметр трубы (или дымовая зона дымохода) Ø150-160 мм, минимальная высота 5-6 м. .
Теперь определимся с комплектацией и посчитаем стоимость дымохода.
Ориентировочная стоимость дымохода около 7000 грн.
Высокие затраты на отопление электричеством
По стандартному тарифу отопление дома электричеством – самое дорогое. В сезон потребуется около 17 000 кВтч электроэнергии, что будет стоить 15 300 грн.
Для снижения затрат на отопление необходимо подать заявку на электрокотел в электротехническое предприятие и согласовать один из льготных тарифов.
Стандартный
До 3000 кВтч – 0,9 грн / кВтч
Свыше 3000 кВт · ч – 1,68 грн / кВт · ч
Двухзонный – понижающий коэффициент 0,5 ночью.
Трехзонный – трехзонный тариф:
с 23:00 до 06:00 – Коэфф. – 0,4.
с 7:00 до 8:00, с 11:00 до 20:00 и с 22:00 до 23:00 – Coeff. – 1,0
с 8:00 до 11:00 и с 20:00 до 22:00 – Coeff. 1,5
Тариф «Электроотопление» – 0,45 грн / кВт · ч
Использование ночного тарифа в системе электрокотел + буферная емкость, позволяет дополнительно снизить затраты на отопление на 40%.
Особенности обогрева электрокотла
Для отопления необходимо электричество.
Выбранная мощность, соответствующая максимальной суммарной мощности всех электроприборов и оборудования в доме, должна быть согласована с гальванической организацией.
Простая установка и эксплуатация оборудования. Регулярное обслуживание не требуется.
В отличие от котлов, работающих на топливе, дымоход не требуется.
Значительное снижение затрат при использовании льготных тарифов.
Отопление дома площадью 100 кв. м тепловой насос
Тепловые насосы – это экологически чистая и экономичная альтернатива традиционным котлам на органическом топливе. Приготовление тепла происходит из возобновляемых источников – геотермальной энергии Земли, воздуха или воды. Электроэнергия необходима для работы тепловых насосов, для обеспечения циркуляции теплоносителя в контурах системы. Преобразование тепловой энергии из низкотемпературной потенциальной среды в контур отопления происходит в соотношении 4: 1 – на 1 кВтч затраченной электроэнергии, которую система получает от 3.От 5 до 4,5 кВт тепла.
Подбор оборудования и его установка
Стоимость тепловых насосов сильно зависит от тепловой мощности – каждый 1 кВт мощности стоит 500-800 евро. Поэтому для покрытия пиковых нагрузок, возникающих при непродолжительных зимних морозах, применяются дополнительные традиционные источники тепла – газовые или твердотопливные котлы.
Конвекция 16 223
Конденсация 21 893
Варианты тепловых насосов для отопления дома 100 кв. м и цены
Название модели
Тип теплового насоса
Цена, грн.
Для интеллектуального управления системой с тепловым насосом и параллельным источником тепловой энергии устанавливаются многофункциональные емкости с программируемым блоком управления. Такое оборудование снижает затраты на отопление на 70-80% по сравнению с традиционным газом.
Стоимость монтажа теплового насоса (без бурения скважин для геотермального контура) и подключения к системе отопления Днепр и область составляет около 10% от общей стоимости оборудования, что соответствует примерно 25 000 – 30 000 гривен.
Стоимость отопления тепловым насосом
Расход электроэнергии за весь сезон на отопление нашего дома составит 4750 кВтч. При стандартном электротарифе стоимость составит 4275 грн. А по тарифу «Электромонтаж» сумма уменьшается на 50%. Использование ночного тарифа снижает этот показатель еще на 40% – до 1300 грн.
1300 гривен в год за отопление дома площадью 100 квадратных метров! Это более чем в 10 раз дешевле газового отопления!
За сколько времени окупится система с тепловым насосом
Разница в стоимости отопления 100 метрового дома составляет около 14 000 грн / год.А когда цена на Дельту Газы вырастет еще больше. Однако в случае модернизации существующей системы, когда газ уже подключен, срок окупаемости при отоплении дома площадью 100 м 2, как видите, составит около 15 лет.
Но, минимальный срок окупаемости получается при установке системы отопления с нуля той же строящейся площади. В этом случае не только стоимость оборудования, но и цена подключения газа, которая варьируется в разных местах подключения от 80 000 до 250 000 грн, сопоставима со стоимостью тепловых насосов.
Характеристики тепловых насосов
Без вредных выбросов. Установка дымохода не требуется, как в котлах внутреннего сгорания.
Дороговизна оборудования.
Возврат теплового насоса уменьшается с увеличением отапливаемой площади.
Тепловые насосы
Air хоть и справляются с обогревом системы отопления и при температурах на улице до -25 ° С, но максимальный КПД (КПД от 3,0 до 4,76) обеспечивается при температуре окружающей среды от -2 до + 12 ° С и выше. .
Простая установка авиационных насосов, позволяет без ограничений устанавливать их на любом объекте.
Для установки грунтовых тепловых насосов, бурения скважин или вскрытых работ по прокладке контура геотермального теплообмена, что увеличивает стоимость монтажа на 100%.
Геотермальные тепловые насосы дороже в установке, но их КПД около 4,0 – не зависит от температуры окружающей среды.
Максимально эффективен в комбинированных системах отопления с низкотемпературным распределением тепла – водяные теплые полы или фанкойлы.
выводы
Подмести небольшой дом площадью около 100 кв. м могут быть разными способами – все зависит от возможностей и желаний заказчика.
Сезонные затраты на отопление разными энергоносителями различаются в разы:
Стоимость отопления частного дома складывается из стоимости оборудования и эксплуатационных расходов на энергоноситель в течение всего срока эксплуатации установленной системы отопления.
Трудно догадаться, какой энергоноситель самый дешевый, поэтому стратегически максимальную эффективность обеспечивают комбинированные системы отопления с различными видами топлива.
Пример комбинированной системы «Газовый котел + электр.»:
Пример системы с газовыми электрокотлами и воздушным тепловым насосом CTC Ecoair 520m, объединенный за счет многофункциональной буферной емкости CTC Ecozenith 250i:
Для точных расчетов свяжитесь с нами – мы поможем сделать оптимальный выбор, сэкономив большие деньги и время.
Не знаете, как выбрать домашний котел на 100 квадратных метров? Можете ли вы рассчитать оптимальную мощность отопительного прибора? Вы все еще решаете, что выбрать – газовый, твердотопливный или электрический котел?
Попробуем разобраться в этом вопросе.
Электрокотел для частного дома на 100 кв.м.
Какой котел нужен для дома на 100 квадратных метров?
Для дома такой площади следует приобрести компактный и, возможно, недорогой котел на 10-12 кВт.Зачем нужна эта опция?
Сам судья:
Во-первых, на 100 квадратах очень сложно найти место для большого котла, которому нужна просторная котельная. . Поэтому вам нужен компактный котел, который можно разместить в небольшом помещении, под лестницей, в углу на кухне или даже в коридоре.
Во-вторых, чем дешевле котел, тем меньше требования к качеству топлива . Однако у очень «бюджетного» варианта «хромой» энергоэффективности – котел расходует топливо в топливо, теряя калорийность и разоряя хозяина.Следовательно, вам нужна относительно недорогая модель с максимально возможным КПД.
В-третьих, любой дом площадью 100 квадратных метров «теряет» не менее 10-12 киловатт тепла . Следовательно, для восстановления этих тепловых потерь требуется нагревательное устройство мощностью 10-12 кВт.
Как рассчитать тепловые потери дома?
Почему мы решили, что дом на 100 квадратов теряет 10-12 кВт тепла? Здесь все просто, теплопотери зданий до 150-200 м2 учитываются по пропорции:
Площадь одного квадратного метра = 0.1 киловатта
Следовательно, дом на 100 «квадратов» теряет не менее 10 кВт тепла (100 х 0,1). Увеличивая этот показатель на 20 процентов от «запаса на случай сильного холода», получаем максимальное значение – 12 кВт (10 х 1,2). Это все.
Котел отопления газовый
Газ, твердое топливо или электрика – что лучше?
Запомните или запишите: лучший котел – газовый, затем идут твердотопливные и электрические отопительные приборы. Почему именно такой заказ? Мы отвечаем: все дело в цене операции – это стоимость топлива, сжигаемого для получения 1 кВт мощности.
В недорогих, компактных моделях Самые дешевые эксплуатационные расходы демонстрируют именно газовые котлы, сжигающие не более 1200-1500 кубометров газа за сезон.
Твердое топливо Обойдется немного дороже – 5 тонн угля и 3-4 кубометра дров за сезон.
А вот котел электрический Покупаю только от безысходности – он потребляет сотни киловатт электроэнергии в месяц.
Однако в сегменте дорогих котлов газовый вариант есть вполне достойный конкурент – пиролизный котел, разлагающий углеводородное твердое топливо на горючие газы (олефины). Но этот котел без электричества не работает и стоит очень дорого.
Популярные газовые котлы для дома на 100 кв.м
Котел бытовой газовый АОГВ 11,6 (м)
Для дома на 100 “квадратов”, имеющего такие характеристики:
Тяжелая мощность – до 11.6 кВт.
Отапливаемая площадь – до 100 м2.
Количество контуров – два (отопление + водяное отопление)
Производительность контура горячего водоснабжения составляет 2,5 литра в минуту.
Схема установки – на пол.
Габаритные размеры (высота, ширина, глубина) – 0,9 х 0,4 х 0,45 метра.
Стоимость – до 17 тыс. Руб. .
Словацкая однокомнатная газовая медь Protherm Panther 12KTO
Для системы отопления дома на 100-120 м2, имеющей следующие характеристики:
Тепловая мощность 11.6 кВт.
Отапливаемая площадь – до 120 м2.
Расход природного газа – до 1,4 м3 / час.
Количество контуров – один (только обогрев)
Схема установки – на стене.
Габаритные размеры (высота, ширина, глубина) – 0,7 х 0,32 х 0,32 метра.
Стоимость – до 35 тыс. Руб. .
Как видите: Сделав выбор в пользу газовых котлов, можно приобрести относительно недорогое отопительное устройство, подходящее не только для отопления, но и для горячего водоснабжения.
Уцелевшие твердотопливные модели
Бюджетный, моноблочный твердотопливный котел Уют-10
Демонстрирует следующие характеристики:
Тепловая мощность 10 кВт.
КПД -72%
Размеры (глубина, ширина, высота) – 0,62 х 0,48 х 0,67 метра
Объем водяной «рубашки» – 22 литра.
Стоимость – 13,5 тыс. Руб. .
Энергоэффективный твердотопливный котел «Буржуй-К» Стандарт-10
Тепловая мощность 10 кВт.
КПД -85% (что чуть меньше 90 процентов от среднего КПД газового котла)
Размеры (глубина, ширина, высота) – 0,85 х 0,38 х 0,93 метра
Объем водяной «рубашки» – 18 литров.
Стоимость – 40 тыс. Руб. .
Пеллетный котел длительного горения для дома на 100 кв.м .:
Тепловая мощность 10 кВт.
КПД -87% (!).
Продолжительность горения на 1 таб – до 130 часов (уголь).
Размеры (высота, диаметр) – 1,92 х 0,45 метра
Объем водяной «рубашки» – 34 литра.
Стоимость – 108 тыс. Руб. .
Как видите: твердотопливные котлы, близкие по характеристикам к газовым отопительным приборам, в 3-4 раза дороже. И ничего не поделаешь.
Электрокотлы эконом для дома на 100 «квадратов»
Котел вспомогательный для дома на 100 кв.м .:
Теплоемкость – 13.86 кВт
Потребляемая мощность – 14,1 кВт
КПД – 99%
Электросеть трехфазная 380 вольт.
Габаритные размеры (высота, ширина, глубина) – 0,7 х 0,55 х 0,27 м.
Стоимость – до 43 тыс. Руб. .
Трехфазный электрокотел Kospel EKCO.L1Z
Решая проблемы организации системы отопления собственного дома, перед собственником часто встает непростой вопрос выбора типа котельного оборудования.Хорошо, если в поселке будет разветвленная сеть газоснабжения – по общей оценке эффективности и экономичности эксплуатации газовых котлов Пока что сравнивать не с чем. Но, увы, эти блага цивилизации достались далеко не всем. Filizer там, где есть доступ к дешевому (иногда – и практически бесплатному) топливу, но он требует много места для хранения и правильного его хранения, а по степени удобства в использовании, конечно, такие котлы не смогут атрибутировать.
ЛЭП в наше время протянулись практически везде. Поэтому в некоторых случаях использование электричества рассматривается как наиболее приемлемый, а зачастую – чуть ли не единственный способ организовать отопление дома. Правда, сразу возникает вопрос о дороговизне эксплуатации этой системы. Давайте, например, разберемся с тем, что необходимо в доме площадью 100 квадратных метров, познакомимся с моделями соответствующей техники. Не исключено, что это поможет собственнику загородного жилья сделать правильный выбор.
Каковы общие преимущества и недостатки использования электрокотлов
Чтобы наглядно представить преимущества нагрева воды электрокотельным оборудованием, просто проведем небольшое сравнение с системами, в которых в качестве энергоресурсов используются другие виды топлива – природный газ, дрова (или другие виды твердого топлива) или жидкие углеводороды. .
Если говорить о компоновке самой системы, то есть разводке контуров труб и установке теплообменных устройств, то особой разницы нет – все это требует тщательного планирования, расчетов, масштабных монтажных работ.Но совсем другая картина, когда речь идет именно об установке теплогенератора (котла) и котельного оборудования. Именно в этом сегменте проблем применение электрокотельного оборудования сразу накладывает массу «Висрей», что упрощает и сокращает реализацию всего проекта в целом.
Газовое оборудование Несомненно, в настоящее время является лидером в области экономики в эксплуатации – при расчете денежных затрат для каждого киловатт полученной тепловой энергии.Все это так, но здесь запуск такой системы отопления обязательно будет связан с различными организационно-координационными (читай: бюрократическими), дополнительными строительно-контрольно-инспекционными мероприятиями. И все это – с обязательным привлечением профильных специалистов. Одним словом: любой из обязательных этапов – это потеря времени и, к сожалению, немалые денежные затраты.
Сохранение и подключение газовой магистрали к дому уже само по себе огромная проблема, связанная с масштабными затратами и долгими ухищрениями по инстанциям.Установка такого же котла потребует также организации продуктов сгорания и качественной системы вентиляции – без этого разрешения на эксплуатацию никто не даст. Все монтажные работы на трубах газопровода, в том числе внутри дома, имеет право выполнять только определенный круг специалистов. А учитывая монопольное положение газелей – представляете, сколько «копейки» все это будет стоить.
Котлы твердотопливные Экономичны, если на участке есть возможность закупить (заготовку) соответствующего топлива по невысокой цене.Согласитесь, есть местность, где есть немалые проблемы. Эксплуатация такой системы отопления потребует создания определенного запаса топлива, что влечет за собой дополнительные затраты на организацию правильного хранения и хранения. Это, кроме того, еще и необходимость дополнительного места на участке или в самом доме. (Все это практически полностью касается и котлов на жидком топливе).
Сама по себе твердотопливная аппаратура довольно тяжелая и крупногабаритная, к тому же всегда требует создания некой «зоны отчуждения».Как правило, не обходится без выделенной котельной, в которой должны соблюдаться все существующие требования пожарной безопасности. В любом случае потребуется заключение пожарной инспекции на соответствие установленным нормам.
Еще один недостаток такого вида отопления: необходимость частого вмешательства хозяина в его работу по поводу периодической прокладки топлива. Даже в котлах длительного горения эта проблема решается лишь частично.
Кроме того, нельзя не признать, что все существующие твердотельные системы отопления самые инерционные, трудно поддающиеся точной настройке.
Оптимизация подогрева твердого топлива – установка буферной емкости
Ряд недостатков твердотопливной системы отопления Если полностью не устранить, то сводят к минимуму установкой дополнительного прибора. Как это устроено и работает, как выбрать оптимальную модель – обо всем этом в специальной публикации нашего портала.
Ну а теперь посмотрим на ту же позицию на преимущества S.система отопления электрокотел .
От всех других типов котлов данное оборудование отличается прежде всего тем, что в нем не применяется принцип сжигания топлива, отсутствует открытое пламя. Естественно, уровень пожарной безопасности от этого только выигрывает.
Никаких выбросов выхлопных газов нет. Даже если они не затрагивают общую экологическую составляющую вопроса, это преимущество устраняет необходимость в оборудовании дымоходной системы и дополнительной приточной вентиляции.Риск отравиться продуктами горения отсутствует.
Из вышесказанного следует логичный вывод, что для электрокотла вообще не обязательно выделять специальное помещение. Компактные модели отлично вписываются, например, в интерьер кухни, а некоторые – становятся незаметными даже в жилых помещениях.
Очевидно, что электрокотельное оборудование – самое простое в установке. Главное условие – подвести качественную ЛЭП с соответствующей площадью сечения проводов – эту работу выполнит любой электрик.Но зачастую согласование с энергоснабжающими организациями вообще не требуется. Например, если расчетная мощность котла лежит в пределах 8 – 10 кВт, а линии электропередач, ведущие в дом, находятся в удовлетворительном состоянии, это должно быть достаточно и стандартно выделено на мощность собственника 15 кВт.
Справедливости ради сразу отметим, что для дома большой площади этого может не хватить (ведь помимо котла, конечно, электричество нужно и другим приборам).Выход – для согласования подведения трехфазной ЛЭП. Но все равно будет проще, чем в случае с газовой или твердотопливной аппаратурой.
Современные устройства автоматической защиты Сделать эксплуатацию электрокотельного оборудования максимально безопасной.
Электрокотлы предельно просты в управлении, очень чувствительны к точной настройке режимов работы. Современные модели пультов управления U. позволяют программировать работу котла на сутки или даже на неделю. Такие устройства легко разряжать в современные концепции «умный дом» или в систему дистанционного управления линиями связи – GSM или IP.
Ну, нельзя не отметить, что электрокотельное оборудование обычно отличается и уровнем цен, по сравнению с твердотопливным или газовым.
Вместе с таким списком преимуществ, присущих электрокотлам и ограничениями , кстати, обычно в первую очередь приходят в голову при оценке перспектив такой системы отопления.
Первое, и самое главное, это, конечно, дороговизна самой электроэнергии. Необходимо очень тщательно взвесить свою «домашнюю бухгалтерию» – сможет ли семья ежемесячно оплачивать немалые счета.
Естественно, при таких высоких эксплуатационных расходах, мероприятия будут выходить по самой эффективной теплоизоляции из всех строительных конструкций – иначе такое отопление «пустит в мир» кого угодно.
Целесообразно максимально использовать возможности льготных тарифов на электроэнергию. Это будет особенно выгодно при применении дополнительных устройств накопления тепловой энергии ( см. Ссылку, размещенную над артикулом емкости ).Системы управления современных электрокотлов открывают для этого широкие возможности – при правильном программировании котел будет включен только в период действия льготного тарифа, накапливая тепловой потенциал для использования в течение остального дня.
Такое котельное оборудование полностью зависит от бесперебойности и стабильности мощности. При относительно небольших перепадах напряжения со стабилизатором побороться все же можно, хотя приборы с такой большой вольтамперной характеристикой (около 10 000 перем.) – довольно дорогое «удовольствие».Ну а если в районе проживания не наблюдаются редкие резкие скачки или периодическое пропадание напряжения в сети, то электрокотельное оборудование можно не продумать (или иметь его только как вспомогательную систему). Системы бесперебойного питания таких номиналов настолько громоздки и дороги, что сводят на нет все видимые преимущества использования электрокотлов.
Вывод такой – несмотря на многочисленные достоинства электрокотельного оборудования, существующие отрицательные стороны требуют крайне взвешенного подхода к организации такой системы отопления дома.И чтобы правильно ориентироваться в таких вопросах, необходимо научиться усвоить главный критерий – какая мощность котла потребуется для эффективного отопления жилья.
Возможно вас заинтересует информация о том, какой должен быть
Как определить необходимую мощность электрокотла
Общие принципы расчета
В названии статьи сказано, что оборудование дома требуется площадью 100 квадратных метров.Это значение определенно приблизительное и выбрано из нескольких соображений. Во-первых, он максимально приближен к площади большинства загородных домов среднего размера. А во-вторых, с округленными значениями проще оперировать, пропорционально настраивая их с реальной доступной площадью.
Правда, такая «подгонка» будет действительна только при использовании очень приблизительной методики расчета мощности котла. Такой подход подразумевает, что на каждые 10 м² площади потребуется 1 кВт тепловой энергии.Согласно этому соотношению, для отопления дома 100 м² необходим котел с минимальной тепловой мощностью 10 кВт.
Очень просто! Но как именно? Согласитесь, вопросов очень много, и первый из них напрашивается сам собой – а для какого климатического региона действует эта пропорция? Далее, почему не учитывается высота комнаты, а только площадь тут есть какие-то противоречия? При желании можно «накопить» еще кучу претензий к подобному подходу. В результате погрешность расчетов применительно к конкретному дому может быть довольно большой.Слишком заниженный показатель – недостаточность отопления в разгар зимних морозов. Еще одна крайность – покупка дорогостоящего оборудования с полностью невыполненными показателями мощности.
Кроме того, не забываем, что расчет ведется для электрооборудования. Если удастся «вложить» в 8 ÷ 10 кВт, то еще можно обойтись однофазными моделями. Но когда требуется более 10 кВт, то, скорее всего, придется продумать вопрос прокладки трехфазной ЛЭП и установить соответствующий котел.
Как быть как сделать расчет с максимальной точностью? Наберитесь смелости и предложите алгоритм расчета, который заложен в калькуляторе ниже.
Алгоритм подразумевает расчет тепловой мощности для каждой из комнат дома, где будут установлены теплообменные устройства (радиаторы, конвекторы, «теплые полы») с учетом ее индивидуальных характеристик. Любая особенность отдельного помещения, влияющая на общее количество нагрева необходимой тепловой энергии, дает свой поправочный (повышающий или понижающий) коэффициент к расчетной величине.Ну а дальше останется только суммировать полученные значения, которые покажут необходимую мощность электрокотла.
Какой котел подходит для дома в 100 км.мм
По ГОСТу в идеально утепленном доме потери тепла составляют 10-12 кВт, и рекомендуется выбирать котел мощностью не менее 11кВт. Но это если мы хорошо утеплили крышу, стены, фундамент, окна, двери, а также давление газа в газопроводе не менее 1,5 бар. Поэтому для отопления частного дома общей площадью 100 кв.М. Рекомендую выбирать газовый котел мощностью 14 киловатт. Почему мощность газового котла должна быть не менее 14 кв:
Мощность 30% нужна, чтобы котел не работал по износу на пределе своих возможностей.
Необходимо учитывать утечки тепла через стены кровли, окна, фундамент.
В частных домах редко применяются радиаторные батареи. В основном используют только трубы, не дающие такой теплоотдачи, как радиаторные батареи.
Также стоит обратить внимание на показатель CPD котла, чем выше КПД, тем меньше вы заплатите за газ.
Российские модели котлов ДПК 50-80%.
Европейские котлы имеют КПД до 95%.
Кроме отопления нам еще нужна горячая вода, чем выше производительность горячей воды, тем лучше для нас. Для комфортного купания требуется горячая вода не менее 7 л / мин.
11 кВт – 3,5 -5,5 л / мин.
17 кВт – Производительность по горячей воде при T 35 ° C 5.5-9 л / мин.
Наружный или навесной котел
На открытом воздухе Настенный
Вес 60-80 кг 30-40 кг
Теплообменник и срок службы
В конструкции напольного котла использован стальной теплообменник на срок службы 25-30 лет В настенном котле, теплообменнике из меди или нержавеющей стали, срок службы 15-20 лет
Зависимость от электроэнергии Автоматизация работы напольных котельных на механических узлах.А электронасос обычно ставится отдельно. Умная электроника настенного бойлера, как и встроенная помпа, требует электричества.
Экономика Механическая автоматика не дает такой экономической выгоды как стенка За счет применения интеллектуальной автоматизации Экономическая выгода от использования настенного котла составляет 10-15%
Надежность За счет отсутствия электронных блоков, встроенной помпы, напольный котел надежнее Настенные котлы иногда появляются ошибки в электронных блоках.В большинстве случаев эти проблемы решаются перезапуском котла.
На какие характеристики стоит обратить внимание при выборе газового котла
На рынке современного газового оборудования предлагается три варианта котлов по способу установки
На открытом воздухе
Настенный
Парапеты
По количеству контуров
Одинарные – только обогрев.
Двухдверный – отопление и водяное отопление.
По типу горелки
Атмосфера – воздух поступает естественным путем.
Advanced – в работе используется вентилятор.
Комбинированный.
По типу регулировки мощности
одноступенчатый – после нагрева до заданной температуры котел переходит в штемпельный режим.
двухступенчатый – работает в двух режимах, при нагреве до заданной температуры 100% мощности, а после нагрева переходит в режим мощности 40%, процесс переключения происходит автоматически с помощью блока автомат.
бесшовная двухступенчатая – 2 режима работы 100% и 40% мощности, но процесс перехода более щадящий.
модулированный – работают в 3-4 режимах мощности.
По типу камеры сгорания
open-Creative Air производится естественно из помещения, в котором установлен котел
закрытый – воздушный забор сделан с улицы, через отдельную коаксиальную трубу.
По типу тяги
Натуральный – естественный
Forced – к котлу применяется вентилятор, который нагнетает воздух с улицы по коаксиальной трубе, а также удаляет продукты сгорания.
По способу зажигания
Электрозажигание.
Пьезо – Ражигиг.
Руководство.
По материалу, из которого выполнен теплообмен
Как рассчитать теплопотери дома
Для расчета теплопотерь вы можете воспользоваться нашим калькулятором.
Уточняйте площадь помещения, м²
Уточняйте высоту потолков в доме, м
2 м 2,3 м 2,5 м 3 м 3.5 м
Количество наружных стен
Качество теплоизоляции стен
Хорошее (пеноблок) среднее (2,5 кирпича) плохое (1,5 кирпича))
Какие у вас окна
Деревянные двойные стеклопакеты тройное стекло
Холодная тёплая мансарда
Прорыв окон в% соотношении
10% 20% 30% 40% 50%
средняя температура
10 -15 -20 -25 -30
Обзор популярных котлов для отопления дома на 100 м2
Газ Медь Открытый Сибирь 17к
Бюджетная линейка котлов производится в России в городе Ростов-на-Дону Ростовгазоаппарата.Ростовгазоаппарат – крупнейшая отечественная компания в сфере газового оборудования. Он прославился выпуском котлов серии Дон 16, отличающихся высокой надежностью и автономностью. У многих в стране установлены котлы донг и РГА, и за 30-40 лет они работают лучше.
Heavy Мощность: 17,4 кВт
Площадь выстрела: 100-200 кв.м 2
КПД: 90%
ГВС при t = 35 ° C, 5,5 л / мин
Также производитель «Ростовгазоаппарат».
Мощность: 17,4 кВт
Назначение: Отопление и ГВС
Материал теплообменника: сталь
КПД: 90%
ГВС при t = 35 ° С, 5,5 л / мин
Самый популярный производитель котлов. Произведено в Италии. В России продается с 2002г. Средняя цена 27 886.
Мощность: 14 кВт
Отапливаемая площадь: до 140 кв.м 2
Назначение: Отопление и ГВС
КПД: 90,7%
ГВС при t = 35 ° С, 7,4 л / мин
Настенные котлы
Protherm завоевали популярность в нашей стране, благодаря высокому качеству газовых котлов и невысокой цене.Произведено в Словакии. Средняя цена на данную модель котла – 32 723. Отличительная особенность – мощность 23 кВт, а мощность горячей воды составляет 11 литров в минуту.
Мощность: 23 кВт
Отапливаемая площадь: до 200 кв.м 2
Назначение: Отопление и ГВС
Материал теплообменника: Медь
КПД: 90,3%
ГВС при t = 35 ° С, 11 л / мин
Итальянское качество. Главное достоинство этой модели – встроенный бойлер на 60 литров, такая модель подходит как для отопления, так и для горячего водоснабжения большой семьи.Средняя цена котла 72350.
Мощность: 23 кВт
Отапливаемая площадь: до 240 кв.м 2
Назначение: Отопление и ГВС
Материал теплообменника: Медь
КПД: 92,9%
Встраиваемый бойлер: 60 литров
ГВС при t = 35 ° С , 14 л / мин
Facebook.
Твиттер.
В контакте с
Google+
Несущие конструкции
F28 Устранение ошибки prothermo.Ошибки котлов и другие коды. Код ошибки F63 Ошибка карты
Сделайте впечатления, сделанные на протяжении всей жизни, и сделайте так, чтобы они получили множество мастеров. В современных котлах “ошибка пантера” при отображении исчезает проблема. Этот код дает нам возможность, а также дешифрование и устранение неполадок. Если вы хотите узнать свой язык или хинди, чтобы узнать, как это сделать, вам нужно знать, как это сделать.
Тампок и разновидностей котлов “Протерм”
Памамарат начат в очень большом количестве. Сасабихин назвал вас более чем одним из лучших на сегодня:
«Гепард». Двухконтурный котел с естественным ограничением продуктов сгорания. Стальной теплообменник, защита датчиков. Используйте режим “taglamig – tag-init” для сохранения бензина. Горелка с модуляцией пламени. Матаас на каусаян – 91%.
«Рысь» .Настенный блок питания мощностью 24 кВт на 28 кВт. Вы можете установить коаксиальную трубку в любое удобное для вас время, а коаксиальную трубку можно использовать только на одном устройстве. Сделайте это в разных режимах – «экономия» и «кагинхавахан». Кахусаян 94%, протексён лабан са пагиело.
«Скат». Малое одноразовое устройство является очень эффективным. КПД 98%. Kinokontrol nang malayuan.
«Медведь 40 клом» .Это самые популярные чугунные котлы, работающие на открытом воздухе. Можно использовать в комплекте с твердотопливным оборудованием. Все модели имеют встроенный накопитель на 90 литров. Kapisanan koepisyent – 92%.
Пантера. Kasama в двухконтурном агрегате с радиатором для отопления в системе горячего водоснабжения (ГВС). Вы можете найти буксан и установить камеры сгорания. Вы можете остановиться в Куварто на площади 260 м². Отображение дисплея и системы безопасности обеспечивает работу.
Код ошибки “proterm panter”
Хотите ли вы использовать экран из газового котла? Хуваг матакот: приготовить все для хитов. Инирекомендация экспертов по перезапуску памамарана. Этот код на хинди нававала, это делает его халага на талаханаян.
Код ошибки Халага Paano malutas ang isang mensahe
F0. Последний доступ к системе. Anong gagawin:
Пройдите через трубку.
Следите за настройками настроек, настраивайте их.
Получите соединения в тумане.
Диагностика датчика состояния.
F1. Walang apoy. Naka-block si Razhiig, газовый баллон в сарадо.
Диагностика и диагностика датчика ионизации, контакта с электронным модулем.
Буксируйте газовый кран на всю жизнь, перезапустите его. Подключите вилку к сети, соблюдая полярность.
I-перезапустить термостат.
F2. Угол термодатчика может быть больше. Температура не выше +3 ° C. Установите датчик температуры. Используйте устройство в режиме тегов и сразу для людей, которые хотят найти.
F3. При перегреве может быть до 95 ° C.Система безопасности обеспечивает отключение устройства. Bigyan котел для использования и моделирования. Если проблема на хинди, перезапустите предохранитель.
F4. Термодатчик Sirang ГВС. Вы можете использовать котел для начальной загрузки, сделать это на хинди прямо на языке самбахайн. Palitan ang датчик, основанный на контактах.
F5. Наберите панель термостата. Установите цепной термостат, установите новый элемент.
F6. Нет подключения к датчику, который обрабатывает продукты. Управление контактами с датчиком и модулем управления. Palitan ang may sira item.
F7. Проблемы с кабелем. Пагубуки можно использовать в любой системе. Кайя, этот элемент на хинди делает все, что есть в моде. Просмотрите все кабели и панель управления.
F8. Кодовый термодатчик для заземления трубок и кабелей. Управление контактами или датчиком.
F10 Цепь термистора. Если вы хотите использовать термистор, попробуйте его. Возможный более длительный срок до 0,40 В. или подключение к подключенному устройству. Попробуйте приготовить еду.
F15. Контроллер обратной тяги сарадо. Выполняет разборку устройств, запускает терминалы. Может элементарно из этого, мало-помалу. Сделайте каньян трубку от храпа.
F20. Ограничитель температуры.
Слушайте музыку на хинди там, где она есть, когда эти халаги умопомрачительны в критической марке. Капаг насира, кабели сделаны из рук.
Исинара в зависимости от системы, выглядит как бомба.
F22 / F75. Давление достигло 0,3 бар. Багухин и датчик пресён. Наслаждайтесь чистым насосом. Добавить контаминацию из всех деталей. Буксан кормления, рисунок на хинди очень важен.
F23. Регулирует температуру подачи на обратной линии. Получите диагностические данные:
Pump.
Автоматика, сенсор.
F24. Hindi sapat na antas ng tubig. Ang bomba ay hinarangan, kaya maliit na likido ay инъекция. Буксируйте краны на входе, поднимайте лабиринт и выбирайте родные места.
F25. На данный момент установлен, защита на хинди работает на бойлере.
Трубка цименной трубки является ивинатангалом. Вы можете наслаждаться всеми звуками, на хинди человек закачивает влажный газ.
Гумуголь инспекций:
Работа вентилятора.
Бутасы для тренировок. Хинди это дает возможность научиться говорить по-английски.
Модуль управления
F28. Добавление возможности поиска.
Переделана система подачи бензина. Перезапустить бойлер.
Диагностика датчика ионизации, проверка контактов.
Ошибка полярности вилки, повторное подключение к розетке.
Создание блока зажигания.
F29. Теперь вы получите удовольствие от работы.
Перебои в подаче газа. Может быть использован для подачи или подачи топлива на газ.
Следите за линиями lupa.
Установить на горелку. Вы можете использовать устройство, закручивать болты, делать выбор, использовать элементы зажигания.
Система работает.Nagtrabaho sa pagharang. Снежный и снежный покров от времени, когда он работает, находится в тагламиге. Когда все работает, пресс-служба работает, в период поломки, новый элемент работы.
F55. Наберите контроллер продуктов сгорания.
Установите контактор и реле, которые наняты детали из большого количества наждачной бумаги.
Когда модуль управления установлен, можно использовать его специально.
F62. Наслаждайтесь газом.
Huwag paganahin и на устройстве. Tiyaking walang gasolina. Создание соединения с решением. Наслаждайтесь светом булы и ремонтом.
Gastusin ang paglilinis balbula.
F72. Обратная линия на датчике воздуховода обеспечивает различные варианты. Проведите диагностику:
Электронная плата.
Nagpapalipat ng bomba.
Датчики.
Угловой радиатор забит. Особые реагенты используются для обработки. Вы можете выполнять домашнее задание, раствор кислоты ситрико.
Используйте фильтр на странице.
F73. Контроллер преследования с самого начала. Переподключите элемент, высокий уровень контактов. Капаг умакйат о пагсасара, палитан.
F83. Без охлаждающей жидкости в системе, запускается на хинди в любой момент. Паано magpatuloy:
Dagdagan ng tubig.
Получите возможность подключения и других подключений для взрослых и детей.
F84. Датчики NTC2 и NTC5 доступны другим пользователям. Гумугол трансклонов и каплит.
F85. Huwag gumana ang подача на датчике реверса.
Возможны различные неисправности.
Эта статья содержит все ошибки и варианты различных страниц, включая ошибки кода для защиты котла (других). Вся информация доступна в сумме заказа: код – пангалан – возможно сделанный выбор. Если вы хотите, чтобы все было интересно, вы можете найти их в комментариях к этому искусству.
Код ошибки F00 – неисправность датчика температуры нагрева (NTC2)
Датчик подачи Ang (NTC 2) разработан на хинди.
Просматривайте отчеты и создавайте файлы на странице и в продуктах, которые вы можете получить. Sumulat, прекрасные и опасные для вашего времени. Откройте для себя всю Россию и СНГ.
Код ошибки F01 – Может быть изменен датчик температуры (NTC5)
Датчик угла возврата (NTC 5) на хинди.
Код ошибки F10 – Неисправность датчика температуры нагрева (NTC2)
Датчик подачи контура Майклинга (нтс).
Код ошибки F11 – Запуск пин-кода датчика температуры (NTC5)
Автоматические выключатели Maikling с датчиком возврата (NTC 5).
Код ошибки F13 – неисправность датчика котла (NTC 1)
Датчик срабатывания защиты: Шунтирующий датчик с датчиком скорости передачи на x16:
Проверьте подключение датчика.
Проверьте кабель датчика.
Датчик суринского угла.
Код ошибки
F20 – неисправность при перегреве (97C, датчик не запускает инициализацию) (nts)
Установка теплоносителя и котла protherm:
Siguraduhin na ang bomba ay maayos na tumatakbo.
I-unlock ang помпа.
Установка отопительных кранов и байпаса.
Исправление пластинчатого теплообменника из-за неисправности происходит в основном режиме трубки.
Настройте фильтр инициализации.
Код ошибки F22 – Ошибка: Sa pag-install walang tubig (mas mababa sa 0,3 bar) (CP)
Система инициализации страницы – полная система.
Pagtatalo PSK – Siguraduhin na walang butas na tumutulo.
Дефект расширительного бачка – Дополнительный расширительный бачок.
Код ошибки F23 – Ошибка: Максимальное значение, заданное для подачи при изменении температуры (35k) (NTS), отсутствует
Problema sa sirkulasyon ng tubig (mababang pagkonsumo):
Выходной тепловой сигнал на разъеме датчика возврата.
Suriin the bilis ng bomba.
Выявить ошибку на F20.
Код ошибки
F24 – Нарушение циркуляции воды (температура повышается до 10 к / с) (NTC2, NTC5)
Максимальная производительность бомбы или большого количества часов:
Выявить ошибку на F20.
Подъемные краны очень популярны, обходятся без хинди.
Бомба на хинди пинагана или хинарангана.
Код ошибки F25 – Устранение ошибок продуктов сгорания (только для вариантов с открытым дымоходом) (K11)
Защитное устройство (K11) на странице, которая является естественной для работы.
Tulong sa Диагностика неисправностей:
Suriin ang tambutso (разъем, haba, lapad, kung ito ay naka-block o tsimenea).
Suriin ang воздухозаборник.
Суровый термостат.
Защитный капюшон на всех поверхностях.
Код ошибки F26 – Ошибка, возникающая при включении газового баллона шагового двигателя
Шаговый двигатель:
Соединитель шагового двигателя.
Двигатель
Suriin ang.
Код ошибки
F27 – Ошибка при приеме сигнала об ошибке (касательной ионизации) в кабине баллона с газом
Добавить в список рассылки:
Используйте электроды, которые можно использовать.
Просмотр платы котла другой.
Суровая газовая арматура.
Код ошибки F28 – узнайте, как исправить ошибку
Настройка баллона газа – настройка баллона газа.
Баллон газа может быть произведен через баллон газа.
Электроды, установленные с помощью наших электродов, являются надежными электродами (kaagnasan).
Махина салиган – аюсин.
Код ошибки F29 – Ошибка: ошибка включения горелки (FL)
Kakulangan o kakulangan ng gas – через контур газоснабжения (газовый кран ay bukas).
Nagar sa ionization elektrod – надеть электродвигатель (kaagnasan).
Осуществление контроля и управления системой, которая может быть произведена с помощью подключений к цепи зажигания.
Код ошибки F33 – Неисправность дифференциального реле (PR)
Переключатель переводится в положение ВЫКЛ.(Выкл.) Выкл. Наш адрес:
Суриин каугальянскую эстафету (Маротат).
Наслаждайтесь системой управления воздушным потоком (PITO TUBE, PULSE TUBE).
Засорение обледенения на поврежденных участках или баках.
Передний ветер.
Код ошибки
F42 – неисправность кодирующего резистора.
Рисистор кодирования
находится в режиме реального времени – использует схему кодирования (R1) на диаграмме.
Код ошибки F61 – Ошибка основной платы
Неисправность управления газовым клапаном:
Просмотрите все соединения на печатной плате.
Tingnan ang e-board.
Суринский код продукта.
Перезапустить устройство.
Код ошибки F62 – Ошибка Erg.
Подсчитать баллон газа.
Код ошибки F63 Ошибка карты
Доска для запоминания памяти.
Код ошибки F64 – Ошибка на плате
Может быть изменен с помощью параметров инициализации и загрузки.
Код ошибки F65 – Ошибка Erg.
Температурная доска очень удобна.
Код ошибки F67 – Ошибка основного котла котла.
Kasalanan обнаружил неисправность на доске объявлений.
Код ошибки F68 – колебания сигнала пламени (FL)
Выявить ошибку на F28.
Код ошибки F70 – Пользовательский интерфейс на электронной плате
Код товара:
Суровый код продукта.
Получите номер карты.
Код ошибки F72 – Постоянная температура изменяется при подаче питания на датчике возврата (NTS)
Hindi pagkilos ng init and temperatura ng pagbalik (pare-pareho ang pagkakaiba):
Разъем датчика температуры.
Палитра датчиков датчика.
Код ошибки F73 – Неисправность датчика давления в тепловом контуре (CP)
Датчик угла наклона может быть больше или меньше на хинди:
Внешний разъем датчика.
Датчик суринского угла.
Код ошибки F74 – неисправность датчика состояния.
Электрическая неисправность датчика давления.
Код ошибки F77 – Неисправность внешнего оборудования.
Panlabas на газовом баллоне / конденсатном насосе – с подключением к насосу.
Код ошибки F83 – Ошибка: установка трубки с температурой не работает на постоянной горелке (NTC2, NTC5)
Таблицы значков на хинди – ошибка F22.
Код ошибки F84 – Постоянная температура изменяется при подаче питания на датчиках возврата (NTC2, NTC5)
Этот датчик и датчик температуры перевернут или подключены к разъему датчика температуры.
Датчик температуры Maling – датчик давления воздуха.
Код ошибки F85 – кабигуан при неисправности датчиков возврата (NTC2, NTC5)
Температура и датчик температуры подключены к трубке – через разъем датчика температуры.
Ошибка напольных котлов протерта.
Если вы на 100% сконфигурируете эту проблему, она может помочь вам решить эту проблему – теперь вы можете найти ее в сервисном центре для диагностики и устранения неполадок.
F1 Ошибка – ошибка.
Эта ошибка не содержит ошибок, связанных с автоматизацией зажигания и настройкой подачи газа через газовый баллон, т.е. Этот режим может быть использован в режиме открытого газового клапана, автоматическое включение и отключение обратного сигнала от ионизационного электрода.Котел выключен, ошибка F1 отображается на дисплее. Это сделано для управления элементами безопасности – это аварийный термостат или термостат продуктов управления. Подача газа на вход, хинди там, где электрическая связь (нахождение на нулевой фазе) может быть изменена с помощью подключения.
Чтобы сделать это, нажмите кнопку сброса.
Если вы наберетесь опыта, создайте свою организацию в Сербии.
Ошибка F2 – неисправность датчика температуры котла.
Сигнал датчика температуры котла или датчик температуры охлаждающей жидкости на уровне 3 C.
Котел работает, если вы хотите настроить температуру на любой другой 3-й день, если хотите, чтобы он был доступен для вас.
Ошибка F3 – ПЕРЕГРЕВ КОТЛА PROTHERM.
Сигнал температуры охлаждающей жидкости выше 95 C.
Котел отключается от сети.
Поддерживает температуру охлаждающей жидкости температура рассчитана на 95 ° C, котел автоматически регулируется.
Ошибка F4 – неисправность датчика котла.
Котел предназначен для отопительного котла. В режиме инициализации, этот режим очень полезен на хинди.
Ошибка F5 – неисправность датчика температуры Panlabas na Temperatura.
Обеспечивает устройство без измерения температуры охлаждающей жидкости, измеряя датчик котла.
Этот аппарат на хинди работает в эквитермическом режиме, он может звучать на хинди лучше всего.
03.05.2017 Юлия Чижикова.
Установка и установка котла
Isaalang-alang nath подробно описывает лучшие модели защитных устройств.
Протерм Гепард 23 MTV (MTV)
Модель двухконтурного котла работает в среднем ценовом сегменте. Нет функции нагрева жидкости для всех самбахайнов, обеспечивает эффективное устройство на 23 кВт.Вы можете выбрать модельные, естественные (сейчас) и богатые (MTV) продукты этой продукции.
Это разработано для настройки котла с помощью комнатного термостата или датчика температуры. Дизайн обеспечивает удобный хрустальный дисплей, позволяющий управлять устройством с помощью киноконтроля.
Cheetah 23 MTV – это система, созданная с помощью системы коаксиального дыма, которая может быть установлена в любой системе.Встроенный теплообменник создан на английском языке, а датчик киноконтроля работает в системе.
Медь Протерм Гепард 23 МТВ.
Сделано в различных режимах тегов / тегов, которые работают с модулями записи. Наслаждайтесь естественной температурой, изменяемой за 3 секунды, на 91%.
Защита от перегрева системы от перегрева уже доступна.Эти пакистаны, это очень удобно, очень важно, чтобы они были на хинди, и это все, что вам нужно.
Протерм рысь
Установка монтируемого устройства, котел разработан для запуска кухни и работы с ним. Зависимость от мощности может потребовать мощности от 24 кВт до 28 кВт. Дахил в сочетании с производством продукции, может способствовать тому, что туман в силе, не имеющий отношения к времени, или не имеющий аналогов в использовании, чтобы совершить это действие.
Котел протерм рысь.
Благодаря малому количеству людей, с большим количеством баллов на 94%, есть много бензина. Вы можете использовать различные режимы работы: универсальный и портативный. Есть встроенная электроника, автоматическая установка и управление, а также управление киноконтролем.
Контроль температуры трубки осуществляется с помощью датчика NTC, который устанавливается на выходе из теплообменника.Трехступенчатый циркуляционный насос обеспечивает защиту от замерзания и обеспечивает температуру до 5 градусов.
Скат Протерм.
6 кВт модельный, 9 кВт, 12 кВт, 18 кВт, электрический бойлер, может быть использован как капангьярихан, сделать его более удобным, но только для того, чтобы начать работу с ним.
Котел протерм скат.
Аппарат одинарный, предназначен для использования в кухне, мощность 98%, мощность до 220 В.сеть, в которой есть много функций, может быть очень много дистанционного управления.
Медведь Протерм 40 клом.
Это самая популярная модель в линейке панелей чугунного газового котла, а также модели протем Kl. 20, 30,40,50. Эта модель предназначена для твердотопливного котла в том числе и для нагревательного устройства.
Мишка Тансо протерм 40 клом.
Несомненный плюс это простая работа, которая составляет 92%.В серии Bear может быть около 40 KLZ, встроенный бойлер на 90 литров, может быть выполнен из чугуна с чугунными секциями, которые можно использовать на открытом воздухе. .
Пантера Протерм (Panthera)
Разработан для офисов отопления, работает и работает на трубах. Можно читать в буках силиконовой печати или герметичности. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения 260 квадратных метров.
Вы можете сделать это в течение длительного времени, чтобы защитить свою работу от системы, которая запускает систему с различными функциями. На дисплее можно увидеть, как работает котел.
Котел протерм пантер.
Касама разработан с помощью обменника инициализации, предназначен для загрузки системы инициализации, любой другой для основной системы. Эта система предназначена для отображения минимальной температуры, может использоваться в режиме «kaginhawaan», который используется в зависимости от того, какой поток текучей среды используется в течение 2-х месяцев.Возможна система самодиагностики.
Протерм Ягуар.
Туман в наиболее удобных моделях газового котла, созданный для квартиры или дома. Есть много вариантов с мощностью 11 на 24 кВт, объемом 10 литров в любую минуту, автоматические модули, независимые операции по всем контурам.
Котел протерм ягуар.
Mga pangunahing код ошибки
Ошибка F1 (F1).Подача газа, установка и поставка газа на газовом баллоне очень важны. Нангьяяри это капа баяд является хинди, который делает это с помощью ионизационного электрода, имеет газовый баллон с буками, защитный механизм и бойлер работает.
Gayundin, вы можете слушать газ на хинди. Для устранения неполадок, запуска перезапуска и использования газового крана в буке, это удобно, чтобы подключить вилку к розетке, включить ее, изменить полярность.
Gayundin, выдает ошибку F01 из-за перегрева термостата, после чего можно щелкнуть мышью, чтобы перезапустить его. Эта проблема создается в моделях с басурой.
Ошибка F2 (F2). Датчик температуры контура отопления, температура охлаждающей жидкости достигают 3 градусов. Касама в устройстве, если возможно, на вашем устройстве. Кадаласан это обеспечивает кабельный сенсор, его и его, как кинакиланган, палитру баго.
Датчик температуры контура отопления.
Gayunpaman, этот вид, который вы можете использовать, работает над настройками, работает с высокой температурой в системе. Для моделирования системы, ее температуры в системе.
Ошибка F3 (F3). Эта ошибка обнаруживает перегрев котла и имеет критическую температуру не более 95 градусов, защита и защита котла автоматическая.
Вы можете настроить температуру в этом режиме, увеличить котел.Если вы хотите расслабиться и перезагрузить плавкий предохранитель.
Ошибка F4. Датчик ГВС достаточно эффективен, котел в автономном режиме работает отлично, чтобы включить отопительный контур, и настроить его для всех. Кадаласан, эта функция показывает датчик, который набирает силу, и делает все возможное, или сенсорный контакт, увеличивает и показывает это. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Ошибка F5. Настройка датчиков температуры. Благодаря настройке, устройство работает, работает, контроль температуры является датчиком температуры бойлера. Чтобы узнать, как работает механический датчик цепи, вы можете использовать его для этого.
Термодатчик котла протерм.
Ошибка F6 (F6). Включите датчик детектора газа. Полностью подключите провода, подключенные к датчику на плате.Вы можете получить доступ к диагностике, используя диагностические системы, или сенсор, который может быть изменен. Эта поломка может быть использована для снятия защитного устройства зажигания, как показано на этом сайте. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Ошибка F7. В мануале, ошибка возникает в каждом случае, когда используется сообщение. Это может быть управление, и контроллер, который работает с контроллером, является одним из самых важных элементов, или даже больше, чем терминал на плате управления.
Kailangan может быть через все провода, поет их в течение всего времени, используя все коннекторы. Возможный рин на баяд мисмо является нахахарапом и многими другими. Если вы хотите научиться чему-то новому, научитесь правильно делать это в индивидуальном порядке.
Ошибка
в F8 обнаруживает кодировку датчика NTC на котле GWS. Полная схема подключения, идентификация и отображение элементов данных, а также возможные контакты.Когда данные обрабатываются, вы можете получить результаты, используя датчик.
Ошибка F10. Наслаждайтесь созданием цепи датчика температуры NTC для линии подачи.
Изготовлен на дисплее на уровне:
Установите схему на NTC, которая может быть установлена на входе. На этом месте, вы получите полную капитуляцию.
Возможные варианты антагонистических действий в кадре с 0.40 В.
Подключить KZ к устройству розетки. А когда ты будешь сидеть на этом месте? Наслаждаясь полным капитулятом, он делает это на хинди очень хорошо.
Ошибка F15. Установите датчик обратной тяги. Контроллер продукта сгорания включает котел, подключенный к вентиляторным трубам.
Это сделано для того, чтобы разобрать, создать все терминалы, из труб, чтобы использовать их на своем компьютере. Если вы хотите узнать, что это за результат, вы получите новое устройство.
Ошибка F20 (F20). Ограничение температуры ограничено. Возможно, на хинди можно настроить датчик температуры линейного корма, в зависимости от этого, температура может изменяться в зависимости от скорости расхода (95 градусов) или измерения температуры на кадене.
Ограничитель температуры газового котла.
Сделайте это на хинди, чтобы узнать больше, чем вы можете сделать это. Суриин делает бомбу, выпускает воздух. Если вы хотите услышать эту малую проблему, сделайте ее специально для этого.
Ошибка 22. Эта проблема вызывает большое давление в отопительном контуре с давлением 0,3 бар.
Возможные сообщения:
Неисправность датчика давления жидкости. Kinakailangang palitan.
Наслаждайтесь или переводите музыку на новый уровень, или когда вы читаете ее на хинди, она набирает обороты. Linisin ito, и вы можете полюбоваться прекрасным трамплином.
Найти в системе как. Оцените все элементы в герметичности, такие как предварительные просмотры, которые могут быть выполнены в зависимости от того, что они естественны, так и не сложны…………………………………..
Ошибка F23. Лабиринт, который помогает улучшить температуру на обратной линии.
Вы можете получить результат в сумме:
Неисправности насоса, suriin ito, kung kinakailangan, palitan.
Marahil – это неисправность датчика, обнаруживающего его, срабатывающего автоматически.
Ошибка F24. Сделайте так, чтобы отопительный контур был исправен, и его температура очень удобна.
Marahil ito ay nangyari dahil sa:
Заблокируйте бомбу, или хинди, чтобы слушать музыку.
показывает, что система, и как результат, представляет собой набросок, помогает это…………………………………………..
Nagpapatong isang шоссе. Теперь, когда все краны работают в системе.
Ошибка F25. Разработана система защиты от проникновения угарного газа в край. Бакить пинатай и котел? Если эта неисправность не работает, контакты реле будут работать, если вы отключите их от других.
Анг дахилан ай маарин:
Сброс давления на соединениях, нанесенных на стыки.
Используйте термостат с помощью мультиметра для автоматической схемы или подключения.
Термостат котельный протерм.
Suriin ang fan service.
Получите удовольствие от лабораторных работ при поставке.
Posibleng bayad sa pamamahala.
Ошибка F28 (F28). Пламя Обжигающий капаг нака-он.
Сумма, сделанная из этого возможного:
Подать заявку на подачу газа. Вы можете подключиться к системе, используя газовый кран. Когда вы зависаете в системе, вы можете перезапустить множество возможностей. Плохая настройка газовой системы.
Ионизационный электрод может наноситься, наносить шлифовальный материал на мелкозернистую наждачную бумагу, наносить шлифовальный материал.
Получите удовольствие от жизни. Возможно, вы попробуете эту проблему, чтобы сделать это и сделать работу в кабине (изменение полярности).
Наберите электронную доску. Kailangang mapalitan.
Это очень удобная и удобная застежка, которая может быть изготовлена из группы, а также горелки.
Ошибка F29 (F29). Пламя гаснет при работе котла.
Исалангских островов и возможных мест:
Walang поставляет газовый котел. Марахил без газа на автомагистрали, идет вверх по дороге на сербисе газа.
Просмотр устройства, фазы, нуля.
Gayundin, может быть заблокирована горелка, для установки корпуса котла, отвинчивания болтов.Susunod, включите в себя горелку, kung kinakailangan, linisin ito.
Ошибка F33 (F33). Антикоррозийная защитная система не работает с вентилятором. Связаться с реле можно на хинди.
Возможен для всех категорий:
Неисправность прессового пространства, обнаружена неисправность цепи при разрыве.
Пиндутин сервисный газовый котел.
Включите интегрированный вентилятор и систему, используемую в кабине.Возможные изображения сосульки и в любое время, когда это происходит в течение всего дня.
Ошибка f55. Неисправность датчика угарного газа.
Получить после суммы:
Входной контактор на реле. Когда вы нанимаете, работаете с последними новинками, красивыми и красивыми.
Marahil и панель управления теперь и на карте.
Ошибка f62.Балбула пахнущего газа.
Ano ang dapat gawin:
Выполните перезапуск с помощью клавиши перезапуска.
Суринское газовое армирование на герметичных соединениях.
Nabigo ang elektronika. Какаиланганин называет палитан анг доской.
Магистраль, очистка и подача баллонного газа.
Ошибка f63. Поломка платы памяти.
Подключайтесь, чтобы выбрать настройки устройства с помощью кнопки «плюс» и «минус» на панели, нажмите кнопку «ОК» и нажмите кнопку «ОК», чтобы отображать ее в любом месте.Выберите, используя клавишу «плюс», нажмите 93, нажмите «ОК».
Сделайте выбор в пользу своего котла 1-6 кВт, 2-9 кВт, 3-12 кВт, 4-14 кВт, 5-18 кВт, 6-21 кВт, нажмите кнопку “OK” “у” плюс “Касабай нито. Включите, выключите котел, выключите котел, сделайте это за 5 минут и включите его.
Вы можете добавить новую доску, и все это дает результаты, делает возможным работу в сервисном центре, чтобы решить эту проблему.
Ошибка f72. Установка датчиков малого диаметра на обратной линии. Проведите 24 часа в сутки, этот котел обеспечивает самодиагностику (система диагностики), эта проверка выполняется на хинди. Размещение котла и получение данных датчика.
Всего доступно:
Kasalanan ng tsekpoint. Ито ай пиналитан.
Mali ang bomba o nakapuntos. Посмотрите, как работает трабл.
Угол работы с датчиком. Наблюдайте за ними и проверяйте их, просматривайте все, что вам нужно, или быстро контактируйте.
Забит обменник инициализации. Что ж, это может быть полезно, если вы используете бинирующий реагент или добавляете малайзийский раствор из ситрико или уксусной кислоты.
Теплообменник котел Руберм.
Фильтр на открытом воздухе. Создайте все фильтры из трубок.
Сарадо на Крейн.
Ошибка F73 не позволяет подключать цепь или цепь датчика состояния.
Датчик угла наклона установлен, и он не работает. Попробуйте это сделать и установить сразу после этого.
Вы можете использовать мультиметр только в одном или нескольких измерениях.
Ошибка в F75 (F75) при неисправности датчика состояния. Вы можете увеличить бомбардировку водой и получить нормальные значения в 50 мбар.
Следите за датчиком состояния и получайте удовольствие от бомбы.
Можно использовать трубы отопительного контура.
Хинди сапат на видение в системе.
Ошибка F83 приводит к изменению температуры охлаждающей жидкости, при которой горелка не работает. Возможно, чтобы дать вам табы.
Ano ang dapat gawin:
Показать систему, которая нравится.
Посмотреть все, что вам нужно, это все, что вам нужно.
Просмотрите систему для изучения. Kung nakita ang pagtagas, alisin.
Ошибка f84. Наслаждайтесь настройкой температуры на датчиках NTC2 и NTC5.
Просмотр данных инструмента.
Схема котла Протерм Пантера.
Слушайте музыку на калусугане. Кунг шила ай май шира, палитан.
Ошибка F85. Малые датчики подачи и доступны.
Теперь, когда вы хотите связаться с нами.
Сделано перезапускное устройство.
Температура должна быть достигнута в контуре котла на 3 градуса на 3 градуса. Настройте температуру СМИ.
Во многих неисправностях.
Неисправность датчика температуры (отключение).
Конструкция с подключением к котлу протерм скат
Ano ang kailangan mong gawin:
Kailangang makipag-ugnayan muli.
Получить контактные данные, все, что нужно.
Tingnan ito sa trabaho, palitan kung kinakailangan.
Это обеспечивает высокую температуру в зависимости от температуры, когда вы устанавливаете котел, вы можете работать только в котельной. Чтобы сделать это, вы можете изменить температуру через нагреватель радиатора в котельной.
Ошибка f04.
Сигнал неисправности при ионизации. Перезапустите устройство, и нажмите на газовый баллончик.
Ошибка f05.
Наслаждайтесь хинди сапатом, который нужен для бойлера. Как использовать дымоходный канал, можно установить блок, установить, открыть окно и установить котел.
Div> .uk-panel “)” data-uk-grid-margin = “”>
Установка газовых котлов. Наши специалисты созданы для того, чтобы использовать самые лучшие методы и всю свою систему. Все мастера могут похвастаться огромным количеством возможностей для быстрого набора всех и всех котельных в лучшем панахоне.В течение всего срока действия, вы можете получить только оригинальные подробные сведения о гарантии и гарантии. Наш склад может иметь все виды экстренной помощи.
Монтаж котельных. Мастера, работающие с ведущими специалистами, могут похвастаться большими возможностями, особенно для быстрого и качественного обслуживания, а также установить защитный котел любого типа в системе, запускать коттедж или бахай. продуктён лугар.Получите полную консультацию по всем необходимым и выполненным операциям и пусконаладочным работам, чтобы выполнять самые лучшие и эффективные консультации, которые можно установить на странице инициализации.
Контракт сербисы Все программы по настройке защиты от поломки после сезонной или сербской работы. Наши впечатления от всех траблов в Сербии.Этот метод позволяет выполнить полную диагностику котла с помощью специальных методов, которые позволяют подключать все контаминации из разных и других источников. Касама рин на сербской настройке каждой системы.
⚫ Напольные газовые котлы serye proterm “bear” 20 30 40 50 klom
Этот сексуальный код дает нам несколько кодов, которые можно использовать для того, чтобы пользователи могли работать с этим пользователем. ng kagamitan.

Если вы хотите сделать это на хинди, чтобы узнать больше – это особенно важно из Сербии.
⚫ хинди сапат для просмотра в системе pag-init
⚫ Paliwanag: новая система подачи топлива на трубку. Если ошибка есть, когда наступает время, она может быть больше, чем туман.
Проблема в том, что проблема связана с бойлером (не обязательно: расширительный бачок может быть) и трубопроводной системе в исходном состоянии.
Контролируйте работу системы инициализации и настройки трубопроводов, чтобы вы могли использовать их в любом месте.
⚫ Пламя.
Эта ошибка не содержит ошибок, связанных с автоматизацией зажигания и настройкой подачи газа через газовый баллон, т.е. Этот режим может быть использован в режиме открытого газового клапана, автоматическое включение и отключение обратного сигнала от ионизационного электрода.
Котел выключен, ошибка F1 отображается на дисплее. Эта неисправность может быть вызвана устранением неисправности элементов аварийного термостата или термостата продуктов сгорания. Подача газа на вход, хинди там, где электрическая связь (нахождение на нулевой фазе) может быть изменена с помощью подключения. Чтобы сделать это, нажмите кнопку сброса настроек (Изображение 1, поз.5). Если вы хотите сделать это, вы сможете выполнить сброс настроек, подключиться к самому сербису.
paliwanag: kadalasan, nangangahulugan ito na ang gas ay hindi konektado, mas madalas. Этот котел можно быстро найти в любой точке мира, если вы хотите, чтобы котел был подключен к розетке. С помощью этих инструментов, вы можете использовать их, чтобы подключить вилку к кабине.
⚫ неисправность датчика температуры отопительной воды.
⚫ Paglalarawan: сигнал от датчика температуры котла или датчика температуры охлаждающей жидкости до 3 ° C.Котел накапливает блок, если он работает с температурой до 3 ° C, это лучше всего, если вы хотите, чтобы его температура была низкой. Получите удовольствие от вашего собственного сердца.
⚫ Просмотр: Датчик показывает естественную ошибку. Этот датчик является надежным и надежным. Чтобы проверить схему датчика, она может быть лучше – датчик.
Ошибка, которая возникает, когда котел нагревается до минимума, температура трубы в системе снижается до 3 ° C.Для одновременного использования системы, она помогает регулировать температуру охлаждающей жидкости в котле.
⚫ перегрев котла.
⚫ Добавить: Сигнал о температуре охлаждающей жидкости выше 95 ° C. Котел отключается после работы. После того, как температура снизится до температуры охлаждающей жидкости до 95 °, котел будет автоматически работать.
⚫ Paliwanag: Если вы искали трубку в системе, она может перегреваться.Лучше всего работает из мата котла капангьярихана. Чтобы избежать перегрева при перезапуске котла. Возможен перезапуск теплового предохранителя.
⚫ не рекомендуемый датчик gvs.
⚫ Добавить: Котел предназначен для отопительного котла. В режиме инициализации, этот режим очень полезен на хинди.
⚫ Паливник: Из-за того, что датчик ГВС может вызвать естественную ошибку. Этот датчик является надежным и надежным.Схема Suriin ang / датчик palitan ang.
⚫ Датчик температуры и температуры.
⚫ Добавить: Котел оснащен датчиком бойлера, измеряя температуру охлаждающей жидкости. Если котел на хинди работает в эквитермическом режиме, он может светиться на хинди автоматически.
Паливанаг: Una sa all, suriin ang kadena – kung ito ay konektado, walang talampas. Kung ang all ay nasa order – palitan ang sensor.
⚫ Котлы газовые настенные серии Леопард.
Этот секретный код содержит подробный код, который очень важен для того, чтобы этот пользователь мог научиться использовать его.
Все неисправности являются особенно важными.
Чтобы получить изображение кода, используйте функцию «I-reset».
Как сделать, чтобы узнать, что это за хинди – лучший способ узнать, как это сделать в Сербии, он может работать во всем мире.
⚫ хинди сапат для просмотра в системе pag-init
⚫ Уровень: падение давления на трубку в системе (давление 0,7 бар). Автоматически осветительный котел.
⚫ Палитра: Слушайте предварительный просмотр основной системы ввода в течение 1–2 бара. Установка трубки в системе инициализации, котел является очень эффективным. Если падение или открытие канала в системе управления запуском является единственным, то можно сделать это в известном сербисисе.
⚫ Пламя.
⚫ Добавить: Получить доступ к газу через котел
.
⚫ Палитра: выключение и включение малой паузы, включение котла с помощью переключателя (i-reset). Kung ang kasalanan ay paulit-ulit, tawagan ang isang awtorisadong serbisyo.
⚫ Неисправность датчика запуска пуска.
⚫ Paglalarawan: Котел на хинди может быть загружен, чтобы получать информацию о температуре воды.
⚫ Приложение: Проверьте цепь датчика температуры. Все, что вам нужно, это сделать, чтобы настроить датчик. Сделайте это в своем сербисисе на сербском.
Газовый котел Бош 6000 Сбои в работе. Системы отопления дачных и загородных домов
2017-04-29 Евгений Фоменко
Устройство и принцип работы котлов Bosch
Самые популярные модели среди котлов Bosch – двухконтурные.Перед ними стоят две задачи: первая – это обогрев помещения до заданной температуры, вторая – обеспечение горячей водой для хозяйственных нужд.
Устройства Bosch
, а именно Bosch Gas 4000 W и Junckers Bosch оснащены двумя независимыми теплообменниками, что позволяет им отлично выполнять две задачи: подогрев воды и обеспечение тепла в помещении.
В каждой из моделей есть возможность выбрать подходящую мощность устройства от 12 до 35 кВт, при выборе помещения учитывается.Что касается теплоносителя для хозяйственных нужд, то производительность порядка 8-13 литров в минуту.
Плюсы настенного двухконтурного котла:

Котел можно установить в стене кухни
Недостатки:
Первые 20-40 секунд после включения из крана горячей воды течет холодная вода.
Рассмотрим подробнее, как работает устройство, на примере модели Bosch gas 4000 W ZWA 24. При работе котла в режиме отопления с помощью газовой горелки тепло передается на первичный теплообменник. , представляющий собой конструкцию из медных трубок и пластин.
Чтобы они не портились от воздействия высоких температур и воды, их поверхность покрывают защитным слоем. Основная задача – передать тепло, образующееся при горении пламени, в систему отопления. Движение воды в системе обеспечивает насос.
Также в конструкции присутствует трехходовой клапан, его задача не допускать попадания воды во вторичный теплообменник. Вторичный теплообменник необходим для нагрева воды для хозяйственных нужд. Нагревательный контур контура обогрева выходит из устройства через линию нагрева подачи, а охлажденная жидкость течет через линию обратного обогрева.
Когда котел установлен на нагрев воды для потребления, 3-ходовой клапан закрывает отопительный контур. Нагретая жидкость перетекает из первичного теплообменника во вторичный, а затем вытекает из устройства.
Клапан трехходовой котел Bosch
Плюс при использовании разных теплообменников это очевидно. Для отопления часто используется простая вода, обычно содержащая примеси. Когда происходит ее нагрев, примеси начинают образовывать отложения, которые негативно влияют на теплообменник, снижают его пропускную способность, препятствуют нагреванию воды, сокращают срок его службы.
А когда жидкость, протекающая через первичный теплообменник, находится в замкнутой цепи, не меняет своих химических свойств, минимизирует негативные последствия.
Жидкость, которая проходит через вторичный теплообменник, со временем выливается, и через некоторое время теплообменник необходимо будет заменить или очистить. Если неисправность приходится на зимний период, ваш котел сможет бесперебойно работать в режиме отопления с использованием первичного радиатора.
Коды основных ошибок
Как и любой прибор, газовый котел Бош тоже иногда выходит из строя и требует ремонта, рассмотрим его возможные неисправности более подробно и устраним их.
11
Ошибка 11 возможна в приборе BOSH bwc 42, расшифровывается, как ошибка E9, сигнализирующая о механизации ограничителя температуры дымовых газов.
Ограничитель температуры дымовых газов
Вы должны сделать следующее:
проверить на предмет повреждений провод ограничителя температуры дымовых газов, при обнаружении обрыва или оплавления заменить;
проверить давление в приборе;
проверить ограничитель температуры;
проверить управление насосом при его запуске;
, если в котле скопился воздух, опустите его.
23
Ошибка 23 не является ошибкой, этот код появляется во время колготок и указывает тип используемого природного газа
50
Ошибка 50 появляется на моделях Bosch ZWA 24 при отсутствии пламени.
Котел Bosch ZWA 24
Как исправить:

70
Ошибка 70 означает неисправность дифференциального реле при зажигании.
Причины и способы устранения:
неисправность дифференциального реле, можно определить, измерив его сопротивление, при несовпадении с номиналом реле будет заменено;
механическое нарушение контактов и проводов подходящих к реле, проверить и подключить провода;
плохо работает дым, он может забить, чистить дымоход;
неправильная настройка или поломка автомобиля, Отконфигурируйте вентилятор, если он неисправен, замените.
а2.
Ошибка А2 появляется при выходе выхлопных дымовых газов на камеру сгорания, говорит о засорении теплообменника копотью и гарой. Для устранения очистите теплообменник.
Очистка теплообменника сжатым воздухом
e2.
ОШИБКА E2 – неисправен датчик температуры питающей магистрали. Обратитесь к датчику на предмет короткого замыкания или обрыва, просмотрите соединительные провода на нарушение цепи или окисление. Очистите или подключите провода, в случае неисправности датчика замените на новый.
e9.
Ошибка
E9 означает управление ограничителем температуры.
Причины появления и способы устранения могут быть следующие:
eA
ERA ERA мигает при отсутствии пламени во включенном состоянии.
Когда появится этот код, отметьте:

eR.
Ошибка ER (EP) появляется при некорректной работе котла при появлении неисправностей в любом из блоков приборов.
c3.
Ошибка C3 появляется на котле Bosch ZWE в случае выхлопных газов на камеру сгорания.Устранить эту проблему можно, очистив теплообменник в соответствии с инструкциями в инструкции.
c4.
При замкнутом состоянии реле перепада давления появляется ошибка C4 при выключении вентилятора.
Дифференциальное реле
Когда появится этот код, вы можете сделать следующее:
Очистите трубки, идущие от реле, предварительно сняв реле, которое находится в верхней части котла. Если реле щелкнет, проблема устранена;
измерить мультиметром сопротивление При обрыве или коротком замыкании, с неподходящими параметрами реле необходимо заменить.
c6.
Ошибка C6 означает, что дифференциальное реле не включается при включении вентилятора.
Что делать при появлении этого кода:
Проверить исправность дымохода, устранить помехи, в коаксиальных дымоходах иногда может быть лед или иней.
посмотрите, на трубках реле не конденсируется. Просушите трубку феном.
проверить реле на короткое замыкание или обрыв, при необходимости заменить реле.
CE
Ошибка
CE – довольно часто повторяющийся код в Bosch Gazh Gaz (Бош Газ) 6000 24 кВт и означает недостаточное давление в контуре отопления.
Котел Bosch Gas 6000 24 кВт
Отсутствие воды в контуре определяется манометром:
если манометр находится в Красной зоне, необходимо долить воду в систему с помощью крана подачи, который находится под прибором;
Если манометр в зеленой зоне, датчик давления надо менять. В датчике может быть неисправный микровыключатель или мембрана.
f0.
Ошибка F0 означает внутреннюю неисправность.При его появлении необходимо проверить надежность подключения клемм и проводов к электронной плате. Если провода не окислены, соединения не порваны, значит, это неисправность самой платы, ее следует заменить.
фД.
Ошибка FD появляется, если кнопка была нажата более 30 секунд. Чтобы сбросить этот код, нажмите и удерживайте кнопку меньше этого раза.
SE
Ошибка SE выдает сигнал о недостаточном заполнении системы отопления.
Теплообменник с накипью и после очистки
Что делать:
следовать за водой:
причина падения давления, это может быть протекание или разгерметизация труб отопления. Если трубы горячие, обнаружить неисправность сложно, так как в месте утечки может произойти испарение воды. Для определения, необходимо ли охлаждение системы, прокачать стыки в месте протока:
теплообменник можно надрезать, снять и промыть, порядок действий описан в инструкции к котлу.
Прочие неисправности
Выше были приведены коды наиболее частых ошибок, рассмотрим другие возможные неисправности.
Иногда возникают такие проблемы:

Неисправности котла Bosch – значение, причина и устранение
У нас такая проблема. Котел Бош двухдверный, пользуемся всего полгода. Включил горячую воду, а она не греет, выбивает бойлер и показывает ошибку Е9. Почистил фильтр, устройство запустилось, но через час снова выключилось.Ошибка показывает. Когда бежишь, сразу поднимается давление и агрегат. Потом включаем, сразу горят предохранители и свет котла. Так что мы не можем включать. Помогите пожалуйста в
В чем может быть причина?
Скорее всего, вы заклинили насос. Обычно перегорают предохранители из-за помпы.
Котел Bosch Gas 6000W. Был куплен в августе этого года. Как пришло резкое охлаждение, отключился и показывал ошибку С6 (реле перепада давления не включается).После снятия передней крышки было обнаружено, что трубки, подходящие к реле, прикрыты передним. После высыхания трубок прибор запустился. Эта ситуация повторяется несколько раз. Есть ли способ
избавиться от этой проблемы?
Надо смотреть, как работает система дымоудаления. Раздельная система часто приводит к таким последствиям. Рекомендуем заменить коаксиальный. Если нет возможности поменять дымоход, то трубы необходимо утеплить.
Настенный котел WBN 6000-24.Газ природный. Уже давно появляется ошибка советника. Прочитав про ошибку EA, я решил узнать прошивку платы и настройку ступени вентилятора. Если версия программного обеспечения выдает «245-03» и неважно, сколько вопросов, в меню шагов вентилятора показывалась цифра «17». Дымовая система горизонтальная с концентрической трубой. От котла выход примерно 2 метра. Нет переходника для ограждения
Воздух изнутри помещения не устанавливается, а воздух в агрегате поступает извне.Что гарантировали мастера установкой 17 ступени вентилятора, хотя, судя по инструкции, нужен 2 ступень. Мне нужно изменить комиссию?
Адаптер не нужен. У вас стандартный коаксиал с воздушным забором снаружи. Избавиться от этой ошибки помогает установка шага вентилятора в значение 5. У меня было то же самое, и когда я указал 5, ошибок не было в течение года.
Скажите, горелка использует модуляцию только при использовании термостата или еще в каких случаях?
Когда температура теплоносителя приближается к установленной модуляции котла, в любом случае, независимо от того, есть термостат или нет, но так как этот процесс занимает немного времени, исправить это сложно.Если используется термостат, то модуляции начинают происходить, когда температура в помещении приближается к установленной. Если установлен термостат «ВКЛ / ВЫКЛ», то связи нет.
Частный дом 70м2 300мм пеноблок 50мм минват и облицовка керамическим кирпичом. В планах расширить площадь еще на 50-60 кв. м. На первом этаже ТП 33м2, на обоих этажах установлены батареи отопления. ГВС реализован с кухней и санузлом, второй санузел будет в пыле.Хочу поставить BCN Drazhice 125. Так как у меня в доме монтируется стояк, планирую установить настенный газовый котел с коаксиальным дымоходом
. Рассматриваю разные варианты. Самая оптимальная цена – Bosch 6000 (18 кВт), но у Bosch Gaz 7000 минимальная мощность 24 кВт, что для меня, как мне кажется, слишком много. Из важного, мне нужно, чтобы котел в котле был встроен в котел и в будущем можно было бы установить комнатный термостат и датчик улицы. Интересует
Отличие указанных моделей в составе комплектующих или по месту сборки? Может есть еще какие-то принципиальные отличия?
В вашем случае наиболее оптимальной будет модель Bosch Gaz WBN6000-18 и WSTB 120.
Коды ошибок котла Bosch WBN 6000
Ошибка A7. – Устройство датчика температуры ГВС. Осмотрите датчик на наличие дефекта или короткого замыкания и его проводку. При необходимости замените.
Ошибка AD – Агрегат не может исправить датчик температуры котла. Требуется осмотреть термодатчик котла и соединительные провода.
Ошибка C1. – Вентилятор вращается с низкой частотой. Нужна проверка сетевого напряжения.Также проверьте систему отвода дымовых газов и, при необходимости, очистите или отремонтируйте.
Ошибка C4. – Не открывается реле перепада давления, если вентилятор выключен. Требуется осмотреть DIF. реле давления.
Ошибка C6. – Реле перепада давления не срабатывает. Проверить вентилятор и провода с заглушками. При необходимости выполните замену. Просмотр DIF. Реле давления и отводящие трубы для продуктов сгорания.
Ошибка C7. – Вентилятор не работает.Проверить вентилятор и его провода заглушками. При необходимости выполните замену.
Ошибка CE – Отсутствие давления в системе отопления. Требуется залить водой.
Ошибка D7. – Неисправность газовой системы. Проверить соединительный провод. Осмотрите газовую систему и при необходимости замените.
Ошибка E2. – Неисправен датчик температуры на подающей магистрали (обрыв). Требуется проверить на предмет возможных повреждений или короткого замыкания датчик и его проводку.При необходимости произведите замену.
Ошибка E9. – В теплообменнике срабатывает ограничитель температуры. Требуется проверить на возможные повреждения ограничитель температуры теплообменника и его соединительные провода. При необходимости выполните замену. Проверить номинальное давление в системе. Осмотрите ограничитель температуры и при необходимости замените новый. Выполните проверку запуска циркуляционного насоса и, если
, необходимо его заменить. Проверить предохранители, при необходимости заменить. Удалите воздух из агрегата.Проверить водяной контур в теплообменнике. При необходимости замените. Проверить на возможные повреждения ограничитель температуры дымовых газов.
ОШИБКА EA – Нет пламени. Проверьте защиту соединительного провода. Чтобы узнать, находится ли газовый кран на открытом воздухе. Проверить показания подаваемого давления газа и при необходимости устранить. Проверить подключение к электросети, электроды с проводами и при необходимости заменить. Осмотрите систему вывода продуктов сгорания, очистите или отремонтируйте. Провести контроль регулировки газа, при необходимости устранить.Для природного газа: проверьте реле, контролирующее поток газа. При необходимости измените. В процессе работы с воздухозаборником на предмет выгорания помещения проверьте воздухозаборники и вентиляционные отверстия. Очистите теплообменник. Проверить газовую систему, при необходимости заменить.
Ошибка F7. – При отключении котла пламя определяет пламя. Чтобы проверить окисление электродов, при необходимости замените. Осмотрите систему вывода продуктов сгорания и, при необходимости, очистите или отремонтируйте.При необходимости проверьте электронную плату управления влажностью, просушите.
Ошибка FA. – Пламя определяется, когда поток газа отключен. Проверить газовую систему, при необходимости заменить. Осмотрите электроды и соединительные провода, при необходимости замените. Осмотрите систему вывода продуктов сгорания, очистите или отремонтируйте.
Ошибка P. – Тип котла не определен. Настройте тип агрегата.
Ошибка FD
Коды ошибок котла Bosch ZWC MFA
Код A2, C3 – Выход дымовых газов на камеру сгорания.Выполните проверку теплообменника на предмет засорения.
Код A3. – Датчик температуры дымовых газов не определяется. Необходимо проверить датчик и соединительные кабели на предмет повреждений.
Код A4. – Выход дымовых газов на проточный предохранитель. Проверить выход дымовых газов.
Код A6. – Не определяется термодатчик в камере сгорания. Необходимо проверить датчик и соединительные кабели на предмет повреждений.
Код A7. – Устройство датчика температуры горячего водоснабжения (ГВС). Проверить на наличие дефектов или короткого замыкания термодатчик и его проводку, при необходимости – заменить.
Код A8. – Связь с шиной прервана. Проверить контактный кабель и регуляторы.
Код A9. – неправильная установка датчика GWS. Проверьте монтажные расстояния, при необходимости снимите датчик и снова установите его, используя теплопроводную пасту.
Код AC – Модуль не определен.Модуль неправильно подключен. Провести проверку модуля, датчика наружной температуры, пульта ДУ и контактов.
Код AD. – Агрегат не может исправить датчик температуры котла. Требуется увидеть термодатчик котла и контакты проводов.
Код B1. – Кодовый штекер не определен. Правильно установите кодирующую заглушку, произведите измерения и при необходимости замените.
C1, C6 коды – Реле перепада давления не срабатывает.Проверить вентилятор и провода с заглушками. При необходимости выполните замену. Просмотр DIF. Реле давления и отводящие трубы для продуктов сгорания.
Код C4. – Разн. Реле давления в отключенном состоянии не размыкается. Проверить реле перепада давления.
Код CC – Блок управления не может обнаружить датчик наружной температуры. Требуется проверить датчик и контактный кабель на обрыв.
Код D3. – Перемычка 161 не обнаружена на ST8.Если есть перемычка, вставьте вилку правильно, проверьте внешний ограничитель. В другом случае: проверьте, есть ли перемычка.
Код D4. – Имеется большое несоответствие температуры. Выполните проверку циркуляционного насоса, шунтирования и шланг давления в системе.
Код D5. – Внешний датчик температуры поврежден. Проверить датчик и соединительные контакты.
Код E2. – Датчик температуры подачи неисправен. Проверить датчик и соединительные контакты.
E9 code – Линия подачи произошла в линии подачи. Провести опрессовку в системе, датчики температуры. Контролировать работу насосов и предохранителей на плате управления, удалять воздух из агрегата.
Код EA – Пламя не обнаружено. Осмотрите газовый кран. Проверить давление газа, подключение к сети, электрод розжига с проводом и электрод ионизации с кабелем.
Код F0. – Внутренняя проблема. Проверить правильность подключения электрических вилок и пусковых линий, при необходимости заменить электронную плату.
Код F7. – Пламя определяется при отключенном агрегате. Проверьте электроды и кабели. Возможно, неисправна система отвода дымовых газов. Проверить плату управления на влажность.
Код FA – Обнаружение пламени после отключения подачи газа. Осмотрите ионизационный электрод. Проверить газовую систему.
FD code – неправильное нажатие кнопки (длительность более 30 секунд). Нажмите кнопку еще раз менее чем на 30 секунд.
Неисправность и наладка котлов Bosch
Bosch гарантирует, что ее теплообменники не покрыты специальной защитной антикоррозийной краской. Теплообменники других фирм (Viessmann, Vaillant, Ariston, Baxi) нанесли защитный слой, и у них чистая медь. И они демонстрируют это как достоинства своих моделей. Это или просто удешевление стоимости устройства.
Медь действительно не подвержена коррозии, поэтому ее используют.Но в силу своих свойств медь довольно быстро горит.
Насколько я знаю, есть два варианта подключения БЦН к двухдверному газовому котлу. Первый – через трехходовой вентиль. Во-вторых, через гидротрифер. В обоих случаях он используется как потребитель для системы отопления, соответственно он будет нагреваться от температуры системы отопления. Мне это понятно. Но я не понимаю, что делать с дисками ГВС, и можно ли на них ставить заглушки.Изначально И.
предполагалось, что я куплю одноконтурный котел Bosch 6000, но так как его не было в наличии, мне порекомендовали остановить свой выбор на двухдверном. И думаю, если вытянут выходы, не пострадает ли теплообменник (а без воды он выходит из строя)? Так как держать постоянно работающий агрегат на максимуме, я не позволю БКН работать. Более того, я купил ACV Comfort 130, и это бак в баке, и по сути он должен лучше поддерживать температуру, чем с змеевиком.Из недостатков таких котлов – максимальное давление 3 бара, а также предохранительный клапан давления. А знающие люди сообщают, что если клапан по каким-то причинам не сработает, то бак сломается. Насчет двухдверной модели – боюсь, что если откажет котел, у меня вообще без горячей воды Launch.
Ваши выводы верны только для очищенной воды. Для бытовых нужд можно настроить резервную линию. Но на моей памяти случаев выхода из строя котлов ACV не было.
В частном доме организую раздельное дымоудаление для газового котла Bosch 6000 на 24 кВт.В связи с этим у меня есть два вопроса. Выпускной тракт. Стоит ли переходить с «штанов» 80-80 через тройник с отводом конденсата переходить на диаметр вертикального дымохода 100 мм? Стоимость труб разного диаметра не сильно отличается друг от друга. Высота дымохода до тройника 4800 мм. Провожу трубу через крышу,
с учетом 10 градусов. Впускной тракт. В помещении неотапливаемого и хорошо вентилируемого чердака планируется организовать воздушный забор. До наружной стены около 4 метров.Забирать воздух из комнаты – не лучшее решение. Расстояние от точки ограждения внутреннего помещения до верхней плоскости агрегата составляет около 1050 мм (и внутри котельной 800 мм по всей длине). Зимой такое решение может создать ряд проблем,
Главное, чтобы прибор поставлялся с наружной температурой. Также возможно образование сильного конденсата на воздуховоде, который будет стекать на корпус. Но если с конденсацией можно бороться с теплоизоляцией, то как решить проблему получения теплого воздуха я не понимаю.Как вариант рассмотреть возможность подпитки воздуховода от дымоходной бани (необходимо прикрутить водяной регистр
диаметром 300-500мм). Обращение в реестре организовать по отдельной схеме. Это очень сложно, но должно дать результат. Подскажите, какой дымоход подходит для установки на WBN 6000-24 C? Дымоход необходимо снимать сразу над стеной толщиной 375 мм, тогда его не нужно будет никуда тянуть. Поскольку цены на корпоративное оборудование очень высокие, хотелось бы попробовать другого производителя.
Нева, например. Получится ли перепрограммировать односоединительный блок, если перед этим выключить датчик протока ГВС?
Нет. Потребуется замена платы управления одноконтурным котлом и гидрозатвора от него. А также дополнительно установить трехходовой клапан.
Промыты теплообменники газового котла Bosch 6000. Месяц работал и держал давление на 1. Потом она привлекла внутри себя странный убийственный звук перед зажиганием горелки (в режиме охлаждения), как будто вода из одной кружки переливалась.Посмотрел, а давление 0, по идее надо было автоматически отключать при падении давления в системе до 0,5, но заработало и грел аккумулятор.
Единственное, что появился другой звук и ропот. Я добавил давление до 1, но на следующий день давление снова упало до 0,5 (то есть где-то течет вода). Я проверил трубы и радиаторы, но нигде не нашел утечки. От блока либо не кушает, да и давление все равно падает. Подскажите, в чем может быть проблема
и где ее искать?
У меня был такой же.В системе воздух и после срабатывания устройства воздух ушел, и давление упало. У вас не закрыт клапан автоматического сброса воздуха (сверху насоса)? Необходимо, чтобы она всегда была приоткрыта. Давление лучше довести до 2 атм. Так что расширительный бак в котле тоже занимает объем и компенсирует выходящий воздух. В радиаторы, конечно, тоже лопнул воздух краном Маевского.
Газовая настенная медь Bosch 6000 24 кВт часто выдает ошибку EA и часто включается и выключается.То есть условно выставил хотя бы 40 градусов, буквально 5 минут и выключил и т. Д. Было раньше, чем положено, но сейчас первые горячие батареи, долго еле теплые, до них не доходят. Работает по температуре обратки, комнатного термостата нет.
Ошибка
ERA может быть устранена установкой шага вентилятора на 5. То, что устройство быстро выключается, означает, что его минимальная мощность слишком высока для вашей системы. Он меньше 8 кВт дать не может. А у вас наверное 5 радиаторов в системе.Вот он эту воду нагревает и отключается. И почему он их так быстро так быстро нагревает, возможны следующие неисправности: первые радиаторы забиты или балансируются, а первые радиаторы не следует балансировать, чтобы весь поток шел не только через них. Здесь вы должны посмотреть схему радиаторов и так далее. Попробуйте установить максимальную скорость насоса (значение 3) и продувку радиаторов.
Подскажите кто что знает: Настенный газовый котел WBN 6000-18c Rn. Какие производственные испытания производите? Они их запускают?
У меня все было хорошо, я не думал, что это с завода, поэтому, скорее всего, хранение было странным.
Подскажите: Остановился настенный котел Бош, поднялось давление до 3 бар, выдал ошибку E9R. Пробовал перезагрузить заработало, через 10 сек. Подскочив давление до максимума, все остановил, выключил, давление снизили. Проверил давление газа в норме, как было. Что бы это могло быть?
Если система новая, то небольшой расширительный бачок, если старый неисправен, чем расширительный бачок, и может подавать топливо. В вашем случае наиболее вероятна неисправность расширительного бачка.Если это единственный вариант 2: поднять давление, заменить бак.
После открытия крана горячей воды и розжига горелки котла Бош выдает ошибку Е2 (неисправен датчик температуры подачи). Происходит это за 10-15 секунд. После закрытия крана ошибка снимается сама, и котел продолжает работать в режиме отопления. Если кран снова открыт, ситуация повторяется. Для полноты картины: в отопительном контуре установлен дополнительный циркуляционный насос, пока он не установится
Котел и в режиме отопления на пару секунд показывал ошибку Е2, потом поменял на Е9 (отработал температуру теплообменника ограничитель).Источник подачи воды скважинный насос (Напор на подаче воды от 2 до 3х без резких скачков).
Возможные причины Такие: Неисправность циркуляционного насоса (если он задействован только в режиме ГВС), засорение сетчатого фильтра. Датчик, наверное, исключать не стоит.
Котел ZWA 24. Изменилась концепция, теплообменник от ZSA, датчик котла и трехходовой клапан. Плата, я так думаю, у них такая же. В общем, одно из двух-кингного нужно сделать одноконцертным.
Производитель не рекомендует заниматься переделками.Но если есть желание, то нужно приобретать теплообменник. Подающие трубки такие же, а градуировка разная. На 2-м контуре отверстие под подачу, а 1-контура нет. Есть 2 варианта. Поменять трубку. Придумайте, как затопить яму. Платы управления такие же.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
Проблема: «На новом котле BOSCH WBN 6000-24C выдается ошибка EA – пламя не обнаружено.Чем больше выставлено градусов, тем меньше погрешность. Но при низких температурах почти каждый день выдает ошибку. Перед возникновением ошибки значок пламени исчезает. Что делать? »
Проверить, подключен ли защитный провод;
Проверить, открылся ли газовый кран;
Проверить давление газа, при необходимости откорректировать;
Убедитесь, что электрическое соединение выполнено правильно;
Проверить электроды с проводами, при необходимости заменить;
Проверить систему вывода дымовых газов, при необходимости очистить или отремонтировать;
Проверить регулировку газа, при необходимости исправить;
Для природного газа: проверьте реле контроля расхода газа.При необходимости заменить;
При работе с воздушным забором на выжигание помещения следует проверить подачу воздуха в помещение и вентиляционные отверстия;
Очистить теплообменник;
Проверить газовую арматуру, при необходимости заменить.
В 90% случаев проблема в плате. Лучше всего просто обратиться в сервисный центр. Здесь смогут оказать качественную помощь: провести диагностику и отремонтировать котел.
Надеюсь статья “Газовый котел WBN BOSCH 6000-24C Error EA ” оказалась для Вас полезной.
Автоматика и неисправности котлов Bosch ГАЗ 6000 W
Автоматика управления газовыми котлами Bosch GAZ 6000 W
Пульт управления газоконвекционными котлами Bosch 6000 W с шиной данных Cotronic 3 позволяет управлять системой отопления в зависимости от температуры в помещении.
Для этих настенных конвекционных газовых котлов рекомендуются два типа регуляторов Bosch.
Программируемый контроллер комнатной температуры OpenThermTM CR12005
Рис.7. Комбинация программируемого регулятора комнатной температуры OpenThermTM CR12005 с панелью управления газоконвекционным котлом BOSH 6000
Назначение и функции:
Программируемый термостат OpenThermTM для управления котлами с шиной передачи данных COTRONIC 3.
Обмен данными с двухпроводной шиной.
Двухпроводная шина, защита от обратной полярности.
Простые интуитивно понятные настройки для контроля температуры и управления приготовлением горячей воды.
Предустановленные недельные программы с шестью точками переключения.Возможность вручную менять программу на каждый день недели.
ЖК-дисплей с цифровым и графическим отображением рабочего состояния.
Отображает текущую температуру отопления и ГВС, температуру наружного воздуха (только при наличии датчика температуры), индикацию состояния горелки котла и коды ошибок.
Возможность удаленного сброса ошибки котла.
Использование протокола OpenThermTM.
Диапазон настройки температуры воздуха в диспетчерской 7… 39 ° C с шагом настройки 0,5 ° C.
TRZ 12-2 Контроллер комнатной температуры
Рис.8. Комбинация регулятора температуры помещения TRZ 12-2 (вкл. / Выкл.) С панелью управления газоконвекционным котлом Bosch Gaz 6000 W
Описание и функции регулятора
Регулятор температуры помещения TRZ 12-2 рекомендуется для двухпозиционного управление пламенем горелки и управление газовым циркуляционным насосом.
Еженедельное программирование временных интервалов.
Три режима работы: «Нормальный», «экономичный», «автоматический».
Функция «Отпуск» (до 99 дней).
Функция предотвращения замерзания.
Отображает дату и текущее время, автоматический переход летнего / зимнего времени (синхронизация с системой).
Диапазон регулировки комнатной температуры от +5 до +39 ° C.
Неисправности, отображаемые на дисплее котла Bosch 6000
A7 – Неисправен датчик температуры горячей воды.
Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.
AD не определяется датчиком температуры котла.
Проверить датчик температуры котла и соединительный провод
C1 – Низкая частота вращения вентилятора.
Проверить сетевое напряжение.
C4 – Реле перепада давления не открывается при выключении вентилятора.
Проверить реле перепада давления.
C6 – Реле перепада давления не замыкается.
Проверить реле дифференциального давления и трубы отвода дымовых газов.
C7 – Вентилятор не работает.
Проверить вентилятор и его провод на вилку, при необходимости заменить.
CE – недостаточное давление заполнения системы отопления.
Участок водный.
d7 – Неисправна газовая арматура настенного котла Bosch Gaz 6000 W.
Проверить соединительный провод.
Е2 – неисправен датчик температуры подающей (обрыв).
Проверить наличие повреждений или короткого замыкания датчика температуры и его проводов, при необходимости заменить.
Е9 – сработал ограничитель температуры теплообменника.
Проверить ограничитель температуры теплообменника и его соединительный провод на предмет повреждений, при необходимости заменить.
Проверить рабочее давление в системе отопления.
Проверить ограничитель температуры, при необходимости заменить.
Проверить пуск насоса, при необходимости заменить.
Проверить предохранитель, при необходимости заменить.
Удалить воздух из котла Bosch 6000 W.
Проверить водяной контур теплообменника, при необходимости заменить.
Проверить ограничитель температуры дымовых газов и его соединительный провод на предмет повреждений, при необходимости заменить.
EA – пламя не обнаружено.
Проверьте подключение защитного провода.
Проверить, открылся ли газовый кран.
Проверить подаваемое давление газа, при необходимости скорректировать.
Проверить подключение к электросети.
Проверить электроды с проводами, при необходимости заменить.
Проверить систему отвода дымовых газов, при необходимости очистить или отремонтировать.
Проверить регулировку газа, при необходимости исправить.
Для природного газа: проверьте реле контроля расхода газа, при необходимости замените.
При работе с забором воздуха для выгорания помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.
Очистите теплообменник.
Проверить газовую арматуру, при необходимости заменить.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
Эксплуатация и ремонт котлов
Proterm Panther Proterm Skat Proterm Bear Proterm Cheetah Evan
Ariston Egis Herodar Cooper Atham Zhytomyr Neva Suux Ardery Nova
Thermon Immergaz Electrolux Condord Lemax Galan Mora Athon
_______________________________________________________________________________
Характеристики Котельная в частном доме 100 квадратов
Несмотря на обилие современных опций отопления для частных домов, большинство потребителей останавливаются на традиционных и проверенных на практике газовых котлах.Они прочны и надежны, не требуют частого и сложного обслуживания, а широта модели Row позволяет подобрать агрегат для любого помещения.
Основной характеристикой газового котла является его мощность Для правильного определения которой следует учитывать большое количество факторов. Именно от правильного выбора Мощность зависит и от комфортности климата в доме, и от экономичности котла, и от срока его службы.

Почему точный расчет мощности котла?
Грамотный подход должен основываться на четких размерах, которые позволят увидеть полную картину частного приусадебного дома.Покупка блока избыточной мощности приведет к неоправданно большому расходу газа, а значит, к ненужным тратам. При этом недостаток мощности котла может стать причиной его быстрого выхода из строя, ведь для обогрева дома ему придется все время работать на высоких оборотах.
Самый простой способ посчитать мощность газового котла, которой хватало долгое время – это 1 кВт на каждые 10 квадратных метров жилья плюс 15-20%. То есть из этой простой формулы следует, что для частного дома площадью 100 м² потребуется мощность около 12 кВт.
Этот расчет очень приблизительный и подходит только для домов с хорошей теплоизоляцией и окнами, низкими потолками и с достаточно мягким климатом. Практика показывает, что не все частные дома подходят под эти критерии.
Какие данные нужны для расчета мощности газового котла
Для частных домов, построенных по типовому проекту, с высотой потолков около 3 метров формула расчета выглядит достаточно простой.При этом необходимо учитывать площадь (а) строительства и показатель удельной мощности котла (УМД), которая варьируется в зависимости от климатического пояса. Колебается:
От 0,7 до 0,9 кВт в южных регионах страны
От 1 до 1,2 кВт в районах средней полосы
От 1,2 до 1,5 кВт в Подмосковье
С 1,5 до 2 на севере страны
Таким образом, формула расчета мощности газового котла для типового частного дома будет выглядеть так:
M = s * umk / 10
80 * 2/10 = 16 кВт
В случае, если потребителю, задачей которого, помимо обогрева жилища, будет еще и обогрев воды, специалисты рекомендуют прибавить к полученной по формуле цифре еще 20%.
Какие еще потери тепла следует учитывать?
Даже учет климатического пояса не может дать полную картину теплопотерь частного дома. У кого-то двойные пластиковые окна, а кто-то не удосужился поменять старые деревянные рамы, у кого-то и у кого-то на улице и в комнате всего один слой кирпича.
По усредненным данным, основанным на экспертных подсчетах, наибольшие тепловые потери приходятся на каменные стены и составляют около 35%. Меньше всего, 25% тепла, теряется из-за плохо утепленной кровли.В идеале над домом должна быть теплая мансарда. Плохо способны принимать до 15% тепла, вырабатываемого котлом, как старые деревянные окна. Также нельзя забывать о вентиляции и открытых форточках, на которые приходилось от 10 до 15% теплопотерь.
Таким образом, получается, что далеко не каждый жилой дом подойдет общепринятой формуле. Для таких случаев существуют расчетные системы.
Понятие коэффициента дисперсии
Коэффициент дисперсии – один из важных коэффициентов теплообмена между жилым помещением и окружающей средой.В зависимости от того, насколько хорошо есть показатели, которые используются в наиболее точной формуле расчета:
3,0 – 4,0 – коэффициент рассеивания для конструкций, в которых вообще отсутствует теплоизоляция. Чаще всего в таких случаях речь идет о профилированном железе или дереве.
Коэффициент от 2,9 до 2,0 характерен для зданий с низким уровнем теплоизоляции. Имеется в виду дом с тонкими стенами (например, в один кирпич) без утепления, с обыкновенными деревянными рамами и простой крышей.
Двойным домам присваивается средний уровень теплоизоляции и коэффициент от 1,9 до 1,0. пластиковые окна, утепление наружных стен или двойная кладка, а также с утепленной крышей или мансардой.
Самый низкий коэффициент диффузии от 0,6 до 0,9 характерен для домов, возведенных с использованием современных материалов и технологий. В таких домах утеплены стены, крыша и пол, установлены хорошие окна и продумана система вентиляции.
Расчетная таблица затрат на отопление в частном доме
Формула, в которой применяется значение коэффициента дисперсии, является одной из самых точных и позволяет рассчитать теплопотери конкретной конструкции.Она выглядит так:
Qt = V * rt * k / 860
В формуле QT. – это уровень теплопотерь, В. – – это объем помещения (произведение длины, ширины и высоты), Pt. – это разница температур (для расчета необходимо вычесть из заданной температуры в помещении минимальную температуру воздуха, которая может быть на этой широте), k. – это коэффициент дисперсии.
Подставим числа в нашу формулу и попробуем узнать теплопотери дома объемом 300 м³ (10 м * 10 м * 3 м) со средним уровнем теплоизоляции при желаемой температуре воздуха в +20 ° С и минимальная зимняя температура в – 20 ° С.
300 * 48 * 1,9 / 860 ≈31,81
Имея эту цифру, можно узнать, какая мощность котла необходима для такого дома.Для этого полученные тепловые потери необходимо умножить на коэффициент резерва, который обычно равен 1,15–1,2 (те же 15–20%). Получаем:
31, 81 * 1,2 = 38 172
Округлим полученное число в меньшую сторону, узнаем искомое число. Для отопления дома с указанными нами условиями потребуется котел на 38 кВт.
Такая формула позволит очень точно определить мощность газового котла, необходимую для того или иного дома.Также на сегодняшний день разработаны различные калькуляторы и программы, позволяющие учитывать данные каждой отдельной конструкции.
Организация автономного отопления Частный дом – это сложный процесс, требующий точных расчетов и правильно подобранных комплектующих. Для обеспечения необходимого уровня воздушного отопления можно использовать водяное теплоснабжение. Необходимо определиться, какой котел лучше выбрать для частного дома 100-200 кв.м.
В первую очередь выбирается энергоноситель – с его помощью будет осуществляться нагрев воды в трубах.На него следует ответить по нескольким параметрам – постоянное наличие источника энергии, относительно невысокая стоимость и безопасность использования. Альтернативные виды отопления: солнечные, тепловые насосы и их аналоги рассматриваться не будут. Эта тема обширна и достаточно освещена в других категориях сайта.
Для частного дома, площадь которого варьируется от 100 до 200 м², можно выбрать один из следующих вариантов:
Газовый котел. Используется при подключении к газопроводу.Самый экономичный способ Отопление. Альтернатива – применение баллонных приводов или газгольдера. Однако стоимость организации и обслуживания увеличится.
Котел твердотопливный (дрова, уголь, брикеты). Большинство моделей не требует подключения к электросети, места для хранения топлива.
Котлы, работающие на жидком топливе. Требуют повышенных мер безопасности.
Электроснабжение. Он отличается большими затратами, но сделать это проще всего. Он часто используется в качестве дополнительного метода нагрева воды, если основная система временно остановлена.
Список составлен по эффективности и результативности использования. Но помимо этого необходимо узнать оптимальные показатели котлов для частного дома.
Анализ характеристик
Перед покупкой конкретной модели необходимо рассчитать параметры будущего отопления. Они зависят от общей площади дома, высоты потолков, тепловых потерь и характеристик вентиляции. На их основе выбирается оптимальный режим работы теплоснабжения и как следствие – котла.
Основные рабочие параметры котлов:
Номинальная мощность. Площадь обогрева определяет ориентировочно – на 10 м² помещения требуется 1 кВт.
Объем охлаждающей жидкости. Это зависит от схемы расположения трубопровода. Если этот параметр будет превышен, вода не успеет нагреться. Меньшее значение можно нивелировать уменьшением мощности котла. Для твердотопливных моделей это проблематично.
Эффективность. Наибольшее значение приближается к 100% в электрических моделях.Далее следуют газовые котлы (до 98%) и твердотопливные (до 90%).
Габаритные характеристики и способ установки. Помимо твердотопливных котлов, остальные модели условно делят на настенные и напольные. Наибольшие габариты имеют твердое топливо.
Данные параметры указаны производителем в техническом паспорте.
Выбор конструкции и функциональные качества
Помимо технических показателей, необходимо изучить функционал котла для частного дома.Помимо основной задачи нагрева воды современные модели должны обладать рядом дополнительных качеств. Они влияют на комфорт и безопасность отопления.
К ним относятся следующие функции:
наличие второго контура горячего водоснабжения;
Система настройки параметров
: ручная, автоматическая или полуавтоматическая;
возможность подключения внешних модулей: датчики температуры, программатор;
пульт дистанционного управления с помощью смартфона или аналога.
Наличие этих опций не только положительно сказывается на управлении функциями котла отопления, но и на его стоимости. В качестве примера можно сравнить различные виды отопительного оборудования.
Обзор моделей и цены
Bosch WBN 6000-35
Современный настенный двухконтурный газовый котел, адаптированный для отопления частного дома. Из конструктивных особенностей можно выделить наличие двух теплообменников, что позволит использовать горячую воду летом.Имеет закрытую камеру сгорания, для которой не нужен воздушный забор.
Технические характеристики:
мощность – от 8 до 35 кВт;
КПД – до 92%;
есть расширительный бачок, помпа и система защиты;
Стоимость
– от 46 000 р.
Может быть установлен на кухне или. Для частного дома площадью от 100 до 200 м² предпочтительнее первый вариант.
Protherm Бивер 40 Dlo
Твердотопливный котел отечественного производителя.В отличие от аналогов, имеет чугунный теплообменник, что положительно сказывается на сроках исполнения. В конструкции не предусмотрен второй контур, но для ГВС можно установить.
Технические характеристики:
мощность – 32 кВт;
Регулировка
– полуавтоматическая;
КПД – до 90%;
Цена – от 57 000 р.
Для этого котла необходимо оборудовать отдельную котельную.
Савитр Проф 36.
Электрокотел одноместный, для которого нужно подключить к сети 380 В.Сеть имеет относительно небольшие габариты, проста в установке. В конструкции не предусмотрен расширительный бачок. Главный недостаток, присущий всем электрокотлам, – большие затраты энергии.
Если у вас дачный или частный дом, в котором не приходится надеяться на центральное отопление, вы можете купить котел. Однако перед этим необходимо рассчитать, какой мощности должно быть оборудование, только для того, чтобы можно было создать в доме уютный микроклимат, не переплачивая за энергию и дополнительную мощность устройства.
Выбор мощности
Специалисты советуют выбирать этот параметр с учетом того, что на каждые 10 квадратных метров потребуется 1 киловатт. При необходимости обустройства системы отопления в доме, площадь которого составляет 100 квадратных метров, необходимо приобрести котельное оборудование на 10 киловатт. Важно продумать, хватит ли дома. Если это не так, то к описанной характеристике можно прибавить 2 киловатта. Однако показатели допустимо несколько снизиться, если будут утеплены все перекрытия, стены и потолки.
Характеристики «Эван Эксперт» 9 или 12
При необходимости (100 квадратных метров) совсем не обязательно подбирать оборудование с фиксированной мощностью. Современные производители предлагают продавать типы вышеупомянутого типа, которые дают возможность использовать оборудование для использования оборудования путем установки мощности на определенном уровне. В данном случае у нас лимит от 1 до 12 киловатт. Такие устройства как раз подходят для площади в 100 квадратных метров, что особенно относится к тем владельцам частных домов, которые не исключают вероятность расширения жилой площади.
Электробетон для отопления дома (100 квадратных метров), преимущества которого описаны ниже, работает за счет Тана из нержавеющей стали с вращением, увеличивающим ресурс элементов. Полная автоматизация устройства и максимальная энергоэффективность обеспечивается интеллектуальными системами управления. Приборы способны анализировать уровень температуры вне помещения и внутри помещения. Это говорит о том, что в котел встроен уникальный погодозависимый алгоритм двойного нагрева.Электропитание можно установить самостоятельно, остановив свой выбор на одном из 9 шагов. Этот параметр будет зависеть от текущего уровня теплопотерь.
Такой электрокотел для отопления дома (100 кв.м) довольно распространен среди потребителей, и по той причине, что имеет расширенную комплектацию котельной. Потребители вместе с оборудованием получают расширительный бак на 12 литров, встроенный циркуляционный насос, а также автоматический воздухоотводчик.
Размеры и цены
Приобрести модель «Эван Эксперт» 9, мощность которой может варьироваться от 1 до 9 киловатт, можно за 45 900 рублей.Габариты оборудования 775х420х302 миллиметра. Установить устройство вы можете самостоятельно, его вес не такой большой и равен 41 килограмму. Это оборудование рассчитано на отапливаемую площадь 90 квадратных метров.
Электробетон для отопления дома (100 квадратных метров), недостатки которого могут проявиться только при неправильной эксплуатации, можно устанавливать в не слишком хорошо утепленном доме. В линейке рекомендуется отдать предпочтение следующей модели – «Эван Эксперт» 12, которая стоит несколько дороже – 46 780 рублей.Он рассчитан на 120 квадратных метров, имеет такие же габариты. В этом случае вы можете изменить мощность в диапазоне от 1,3 до 12 киловатт. Часто возможность регулировки мощности оказывается актуальной перед началом отопительного сезона или после его завершения.
BOSCH TRONIC 5000H Характеристики котла
Выбирая электробетон для отопления дома 100 квадратных метров, потребители обращают внимание на всемирно известного производителя Bosch. Можно найти модель Tronic 5000H, заплатить за которую придется 71 200 рублей.Мощность этого оборудования составляет 10 киловатт, оно оснащено насосом и расширителем Баку, а также группой безопасности. Вес оборудования – 36 килограммов, габариты – 852x615x332 миллиметра, что соответствует высоте, ширине и глубине.
Данное оборудование произведено в Германии, поэтому имеет несколько более высокую стоимость по сравнению с аналогами отечественного производства. Устройство предназначено для установки на стене, и в процессе эксплуатации пользователь сможет регулировать работу устройства с помощью механической системы.
Преимущества “Protherm Skat”
Если вам нужна электрическая сеть для отопления дома (100 квадратных метров), вы можете выбрать подходящую модель в линейке производителя Protherm, которая будет продавать оборудование с диапазоном от 6 до 28 киловатт. Для эталонной площади подойдет устройство, мощность которого 9 или 12 киловатт. Выбор позволит проанализировать состояние системы теплоизоляции дома. Выбирая агрегаты «Протерм», вы получаете оборудование с современным дизайном, ступенчатым переключением мощности, каскадным подключением, простым и удобным обслуживанием, низким уровнем шума и внешним управлением по основному параметру – мощности.
Указанная линейка электрокотлов предназначена для отопления домов и квартир семейного типа. Если вы решите выбрать такой электрокотел для отопления дома (100 кв. М), вы получите устройство, практически не требующее обслуживания и оснащенное системой безопасности, в которую включены элементы управления.
Положительные черты «Protherm Skat»
Описываемое оборудование экологически чистое, не выбрасывает вредные вещества в окружающую среду, что позволяет использовать его даже на территории охраняемых территорий.Таким устройствам не нужен дымоход и оборудование для вывода продуктов сгорания. Не требуется при установке воздухозаборника для сжигания, как котлы на других видах топлива.
Характеристики электронного блока управления котлами “Protherm Skat”
Выбирая упомянутый электрокотель для частного дома (100 м2), вы получаете устройство с электронным блоком управления, обеспечивающим ступеньку и включение. Устройство устраняет нежелательные импульсы на распределительной подстанции при выключении и включении агрегата.Работа циркуляционного насоса продолжается только при необходимости, что значительно экономит электроэнергию и снижает механический износ оборудования. Стоит отметить, что насос может работать на одной из трех скоростей, работа поддерживается еще 2 минуты после выключения самого котла, это позволяет использовать теплую воду, которая остается в корпусе и распределительных трубопроводах.
Характеристики корпуса котла «Protherm Skat»
Если вас заинтересовал производитель «Протерм», вы можете подобрать соответствующий электрокотель.С ним можно использовать частный дом (100 м кв.), Экономя энергоресурсы. Когда потребители не могут определиться, приобретать ли описанное оборудование, специалисты советуют им учитывать характеристики корпуса, внутри которого устанавливаются стальные цилиндрические теплообменники. Внутри встроен интегрированный гидроагрегат, а также современный элемент, который используется в газовых балках. Он предусматривает наличие автоматического воздухообмена в клапанах, предохранительном клапане и датчике давления воды в системе.
Характеристики котла марки Vaillant Eloblock ve
Этот электрический котел для отопления дома (100 квадратных метров), преимущества которого мы рассмотрим чуть позже, имеет мощность 9 киловатт. Места потребуется совсем немного, так как он рассчитан на установку на стену. Его высота, ширина и глубина составляют 740х410х310 миллиметров. Поскольку основной функцией этого оборудования является отопление жилья, его можно использовать, в том числе, и при устройстве систем отвала.Устройство имеет прочную сталь в основании, а в качестве дополнительного бонуса можно выбрать возможность подключения отопления, которое обеспечит горячую воду.
Описываемый электрокотель для отопления дома (100 квадратных метров), вместимость которого обеспечивает создание уютного микроклимата в помещении, оборудован системой защиты от замерзания оборудования и бойлером. Дисплей настроек будет отображаться на светодиодном дисплее, и пользовательское управление может быть выполнено с помощью нижнего переключателя.Через интерфейс устройства можно регулировать температуру охлаждающей жидкости. Благодаря простому и удобному управлению пользователь получает высокий уровень комфорта. За модель придется заплатить 40 200 рублей.
Характеристики котла «РУСЬ 209К»
Стоит этот вариант 15 200 рублей, его мощность 9 киловатт. Оборудование, как и описанная выше марка, настенное. Его можно использовать только для устройства системы отопления, так как он одноконтактный. Изменения уровня мощности ступенчатые.Таким образом, пользователь сможет выбрать оптимальный режим работы в зависимости от нагрузки на сеть.
Агрегат работает за счет стального нержавеющего теплообменника. Если вам нужен электрошокер для обогрева дома (100 квадратных метров), виды подобных устройств рекомендуется учитывать заранее. Среди них можно выделить одноконтурные и двухконтурные, аналогичные модели описаны в статье. Перед тем как сделать выбор, необходимо определиться, есть ли необходимость в горячей воде.Если вы приобретаете котел «Русский», то вам стоит подробнее ознакомиться с его качественными характеристиками. Например, температура в помещении, где установлен агрегат, должна поддерживаться от 5 до 30 градусов. При эксплуатации можно не опасаться перегрева устройства, так как внутри установлена специальная защита, предотвращающая такое явление.
Статья подготовлена при информационной поддержке инженеров компании Holtps: //www.teplodar.ru/catalog/kotli/ – отопительные котлы По ценам от производителя.
Основная характеристика, учитываемая при покупке котлов отопления, как газовых, так и электрических или твердотопливных – это их мощность. Поэтому многие потребители, собираясь приобретать теплогенератор для системы отопления помещения, внимательно относятся к расчету мощности котла, исходя из площади помещения и других данных. Об этом речь в следующих строках.

Параметры расчета. Что нужно учитывать
Но сначала я пойму, что в этом вообще присутствует эта столь важная ценность, а главное, почему она так важна.
По сути, описанные характеристики теплогенератора, работающего на любом виде топлива, показывают его производительность – то есть какую площадь он может обогреть вместе с отопительным контуром.
Например, тепловая машина мощностью 3-5 кВт способна, как правило, «накрыть» теплую однокомнатную или даже двухкомнатную квартиру, а также дом площадью до 50 кв. метров. м. Установка мощностью 7 – 10 кВт «тянет» к трехкомнатному жилью площадью до 100 кв.м.
Другими словами, обычно требуется мощность, равная примерно десятой части всей отапливаемой площади (в кВт). Но это только в общем случае. Чтобы получить конкретное значение, нужен расчет. При расчетах следует учитывать различные факторы. Перечислите их:
Общая отапливаемая площадь.
Область, в которой действителен расчетный нагрев.
Стены дома, их теплоизоляция.
Теплопотери кровли.
Вид котельного топлива.
А теперь поговорим о расчете мощности применительно к разным типам котлов: газовым, электрическим и твердотопливным.
Газовые котлы
Исходя из вышесказанного, мощность котельного оборудования для отопления рассчитывается по одной достаточно простой формуле:
Котел
Н = S x n дд. / десять.
Здесь значения расшифровываются следующим образом:
Котел
Н – мощность данного агрегата;
S – общая площадь отапливаемой системы помещений;
N Ud.- Удельная стоимость теплогенератора, необходимого для прогрева 10 кв. м. площадь комнаты.
Одним из основных определяющих факторов для расчета является климатическая зона, регион, в котором он используется. То есть расчет мощности твердотопливного котла ведется применительно к конкретным климатическим условиям.
Что характерно, если когда-то за время существования еще одного советского стандарта на мощность отопительной установки считали 1 кВт.Всегда равняется 10 кв. Метров, сегодня крайне необходимо производить точный расчет для реальных условий.
При этом нужно принять следующие значения N UD.
Для примера делаем расчет мощности твердотопливного котла отопления относительно сибирского региона, где зимние морозы иногда достигают -35 градусов по Цельсию. Возьми Нуд. = 1,8 кВт. Потом на отопление дома общей площадью 100 кв.м. Потребуется установка с характеристикой следующего расчетного значения:
Котел
Н = 100 кв. м. х 1,8 / 10 = 18 кВт.
Как видим, примерное отношение количества киловатт к квадрату как один к десяти здесь не действует.
Важно знать! Зная, сколько киловатт у той или иной установки на твердом топливе, можно рассчитать тот объем теплоносителя, то есть объем воды, который необходим для заполнения системы.Для этого достаточно просто получить N теплогенератором, чтобы умножить его на 15.
В нашем случае объем воды в системе отопления 18 х 15 = 270 литров.
Однако учета климатической составляющей для расчета энергетических характеристик теплогенератора в некоторых случаях недостаточно. Необходимо помнить, что тепловые потери могут возникать из-за определенной конструкции помещения. В первую очередь нужно учесть, какие стены жилого помещения.Насколько дом утеплен – этот фактор имеет большое значение. Также важно учитывать конструкцию крыши.
В общем, вы можете использовать специальный коэффициент, умноженный на степень, полученную в нашей формуле.
Этот коэффициент имеет такие приблизительные значения:
К = 1, если дому более 15 лет, а стены выполнены из кирпича, пеноблоков или дерева, а стены утеплены;
К = 1,5, если стены не утеплены;
К = 1.8, если, кроме затянутых стен, в доме плохая крыша, пропускающая тепло;
К = 0,6 у современный дом с утеплителем.
Допустим, в нашем случае дому 20 лет, он построен из кирпича и хорошо утеплен. Тогда мощность, рассчитанная в нашем примере, останется прежней:
Котел
Н = 18х1 = 18 кВт.
Если в квартире установлен бойлер, то необходимо учитывать аналогичный коэффициент. Но для обычной квартиры, если она не на первом или последнем этаже, она будет равна 0.7. Если квартиру на первом или последнем этаже следует отнести к = 1.1.
Как рассчитать мощность для электрокоутеров
Электрокотлы используются для отопления нечасто. Основная причина в том, что электричество сегодня слишком дорогое, а максимальная мощность таких установок невысока. Кроме того, возможны сбои и длительные перебои в подаче электроэнергии в сети.
Расчет здесь можно произвести по той же формуле:
Котел
Н = S x n дд./ десять,
после этого умножаем полученный показатель на нужные коэффициенты, о них мы уже писали.
Однако есть другой, более точный в данном случае метод. Укажем на это.
Этот метод основан на том, что изначально принимает значение 40 Вт. Это значение означает, что для прогрева 1 м3 необходима такая большая мощность без учета дополнительных факторов. Далее расчет сохраняется. Поскольку окна и двери являются источниками теплопотерь, необходимо на каждое окно добавить по 100 Вт, а дверь – 200 Вт.
На последнем этапе учитываются те же коэффициенты, которые уже были упомянуты выше.
Для примера рассчитаем мощность электрического котла, установленного в доме 80 м2 с высотой потолков 3 м, с пятью окнами и одной дверью.
Котел
Н = 40х80х3 + 500 + 200 = 10300 Вт, или примерно 10 кВт.
Если расчет ведется для квартиры на третьем этаже, необходимо полученное значение, как уже было сказано, умножить на понижающий коэффициент.Тогда N котла = 10х0,7 = 7 кВт.
А теперь поговорим о твердотопливных котлах.
Для твердого топлива
Для данного типа оборудования, как видно из названия, используется отопление на твердом топливе. Преимущества таких агрегатов проявляются в большей степени в отдаленных деревнях и на дачных участках, где нет газопроводов. В качестве твердого топлива обычно используются дрова или пеллеты – прессованная щепа.
Методика расчета мощности твердотопливных котлов идентична описанной выше методике, характерной для газовых котлов отопления.Другими словами, расчет ведется по формуле:
Котел
Н = S x n дд. / десять.
После расчета показателя мощности по этой формуле он также умножается на указанные выше коэффициенты.
Однако в этом случае необходимо учитывать тот факт, что твердотопливный котел имеет невысокий КПД. Следовательно, после расчета описанным методом блок питания должен быть добавлен примерно на 20%. Однако если в системе отопления планируется использовать тепловую батарею в виде емкости для накопления теплоносителя, то расчетное значение можно оставить.
Чертеж твердотопливного котла расчетной мощности
Бюст и расстегнутые
Напоследок отметим, что установка котла для отопления без предварительного расчета его мощности может привести к двум нежелательным ситуациям:
Мощность котла ниже необходимая для обогрева имеющихся помещений.
Мощность котла больше, чем необходимо для обогрева имеющихся помещений.
В первом случае, помимо того, что дома будет постоянно холодно, сам агрегат может выйти из строя из-за постоянных перегрузок.И расход топлива будет неоправданно большим. Переустановка котла на новую сопряженную с большими материальными затратами и сложностями при демонтаже, стоит ли говорить о моральных затратах? Именно поэтому важно правильно рассчитать мощность агрегата!
Во втором случае не все так плачут. Чрезмерная мощность котла, по большей части, просто доставляет неудобства. Во-первых, это ощущение чрезмерной траты денег на дорогостоящий агрегат. Во-вторых, как ни странно, слишком мощный агрегат, работая постоянно поднятым, снижает его КПД и быстро изнашивается.Кроме того, будет вложено много топлива.
Поделиться с друзьями!
Какой газовый котел выбрать для дома 100 кв. м? Ответ на этот вопрос зависит от многих факторов, поэтому мы рассмотрим его подробнее.
Во многих источниках написано, что мощность газового котла определяется из расчета, что на отопление 10 кв. м. Достаточно 1 кВт энергии. Добавив 20% мощности, чтобы здесь работать при сильных морозах, и мы получаем газовый котел на 100 кв.м. Должен иметь мощность 12 кВт. Однако этот вариант подходит только если:
стены, пол и крыша дома хорошо утеплены;
высота потолков не превышает 2,7 м;
окна и двери имеют достаточную герметичность и не забиваются;
Агрегат будет использоваться только для отопления.
Важно определиться, для какой цели нужен газовый котел. Если агрегат требуется не только для отопления, но и для подачи горячей воды, следует увеличить результирующую мощность еще на 20-30%.Но перед приобретением газового котла для отопления и ГВС необходимо рассчитать, хватит ли произведенной горячей воды для ваших нужд. . Примерный расход воды с разными приборами следующий :
около 9 л в минуту, затрачиваемых на ванну;
на душ – 8-9 л в минуту;
Кран
– 4 л в минуту;
туалет – 4 л / мин.
Если у вас есть дополнительные потребители электроэнергии в виде полов с подогревом, теплиц и других сооружений, то необходимое количество энергии увеличится еще на 25%.
Если дом плохо утеплен или потолки в нем выше 3 м, оптимальная мощность отопительного прибора рассчитывается по специальным формулам. Лучше доверить эту работу специалистам, они смогут учесть каждый нюанс вашего жилища, увеличивающий расход тепла.
Для типового дома 100 кв. м. Лучшим вариантом будет газовый котел компактных размеров с закрытой камерой сгорания и коаксиальным дымоходом. Такой агрегат не займет много места, в устройстве отдельной котельной нет необходимости, так как продукты сгорания не смогут попасть в помещение, а полностью выведутся по коаксиальной трубе.
Популярные газовые агрегаты для отопления помещения 100 кв. м.
Сибирь 11к.
Уличная двухконтурная газовая установка отечественного производства «Сибирь 11К» оснащена открытой камерой сгорания и теплообменниками из углеродистой стали. Он способен работать как на основном, так и на сжиженном топливе. Котел имеет следующие характеристики:
расход газа – 1,18 м³ / час;
КПД = 90%;
ГВС при Т = 35 ° С – 3.8 л / мин.
РГА 11К.
Уличный двухконтурный газовый котел РГА 11К производства Россия. Он оборудован атмосферной горелкой и стальными теплообменниками. Работает как на основном, так и на сжиженном топливе. Агрегат имеет такие характеристики:
номинальная мощность – 11,6 кВт;
площадь обогрева – до 125 кв. м .;
расход газа – 1,18 м³ / час;
КПД = 90%;
ГВС при Т = 35 ° С – 3,5 л / мин.
Котел настенный одноместный газовый Protherm Panther 12KTO производства Словакии предназначен для отопления, но может производить горячую воду при подключении бойлера косвенного нагрева.Оборудован закрытого типа. Работает как на основном, так и на сжиженном топливе. Имеет следующие характеристики:
номинальная мощность – 12,1 кВт;
расход газа – 1,4 м³ / час;
КПД = 92%.
Protherm Cheetah 12 Mov
Настенный двухконтурный газовый агрегат Protherm Cheetah 12 MOV производства Словакии. Он оборудован двумя теплообменниками и открытой камерой сгорания. Газовый котел имеет такие характеристики:
номинальная мощность – 12 кВт;
площадь обогрева – до 120 кв.м .;
расход газа – 1,44 м³ / час;
КПД = 92%;
ГВС при Т = 35 ° С – 5,5 л / мин.
БАКСИ ГЛАВНАЯ 5 14 Ф.
Настенный двухконтурный газовый котел итальянского производства BAXI MAIN 5 14 F оборудован закрытой камерой сгорания. Работает как на основном, так и на сжиженном топливе. Имеет следующие характеристики:
номинальная мощность – 14 кВт;
площадь обогрева – до 130 кв. м .;
расход газа – 1 шт.63 м³ / ч;
КПД = 90,7%;
ГВС при Т = 35 ° С – 7,4 л / мин.
Facebook.
Твиттер.
В контакте с
Одноклассники.
Google+
.

Электрокотел протерм скат 12 квт инструкция: Инструкции на Котёл настенный электрический Скат 6,9,12,14,18,21,24,28 К бренда Protherm

Вопросы мастерам по ремонту электрокотлов Протерм Скат

Вопросы мастерам по ремонту электрокотлов Протерм Скат

Котел электрический Protherm RAY (СКАТ) 12 KE /14

Руководство по эксплуатации котла протерм

Документація Protherm – інструкції з монтажу та експлуатації

Электрокотлы Протерм скат

Установка

Пусконаладка

Ремонт котла Протерм скат

Руководство по эксплуатации электрокотла protherm

Схема подключения электрокотла протерм

Электрокотлы Протерм Скат

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

Рекомендации по установке электрических котлов

Преимущества и недостатки электрических котлов Protherm Скат

Характеристика и модели котлов Протерм

Отзывы потребителей

Протерм Скат (RAY) KE 14 подключение и настройка.

Общее описание.

Подключение к отоплению.

Один контур отопления

Отопление и тёплый пол

Подключение бойлера косвенного нагрева

Дополнительные подключения Protherm Ray 14 KE.

Принудительное ограничение мощности котла или выключение.

Дополнительные функции разъёма Х15.

Каскадное включение котлов.

Дополнительный модуль VR40

Полезные мелочи)

Доступ к кодам диагностики:

Инструкции на электрические котлы protherm

Монтаж и подключение электрических котлов

Подключение к электрической сети котла Протерм 6 кВт

Рекомендации по установке электрических котлов

Характеристика и модели котлов Протерм

Почему именно котлы Протерм?

Эксплуатация котлов Протерм

Настенный котел 100 м.кв. Лучший электрокотел для отопления дома по отзывам покупателей

Выбор мощности

Характеристики «Эван Эксперт» 9 или 12

Размеры и цены

Характеристики котла Bosch Tronic 5000H

Преимущества «Protherm Skat»

Положительные черты «Protherm Skat»

Характеристики электронного блока управления котлом «Protherm Skat»

Характеристики корпуса котла “Protherm Skat”

Характеристики котла марки Vaillant eloBLOCK VE

Характеристики котла «РусНИТ 209К»

Почему точный расчет мощности котла?

Какие данные нужны для расчета мощности газового котла

Какие еще потери тепла необходимо учитывать?

Понятие коэффициента дисперсии

Типы котлов

На что обращать внимание при выборе котла

Основные характеристики

Описание видео

Обзор некоторых типов обогревателей

АОГВ 11,6 (М)

Protherm Пантера 12KTO

УУТ-10

“Буржуй-К” СТАНДАРТ-10

Bosch Tronic 5000 H

Kospel EKCO.L1z

Заключение

Выбор котла по параметру «вид топлива»

Выбор котла по параметру «отопление».

Подбор котла по параметру «подготовка горячей воды».

Рассмотрим обобщенную схему отопления и приготовления горячей воды для дома до 100 кв.м.

Какой котел вам нужен?

Расчет теплопотерь дома

Газовый или твердотопливный котел?

Обзор популярных котлов для отопления дома 100 м2

Газовый

АОГВ 11,6:

Protherm Panther 12 KTO:

Твердое топливо

Уют-10:

Буржуа-К СТАНДАРТ-10:
