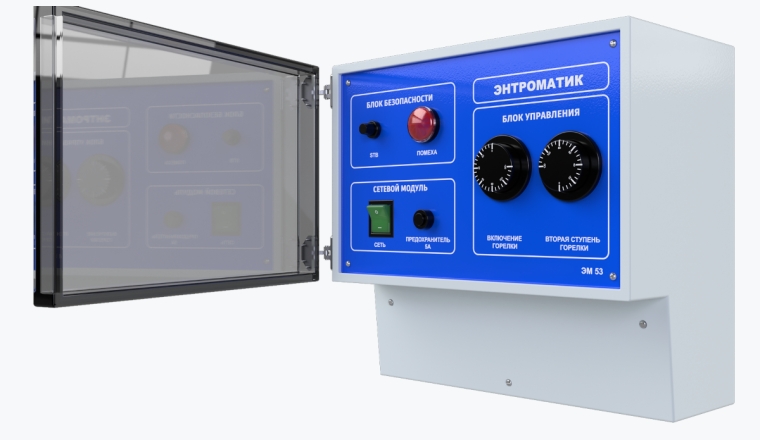

►Система управления ЭНТРОМАТИК 110M является продолжением серии 100М, оптимизированным для работы на котлах малой и средней мощности. Система позволяет сократить затраты на автоматизацию путем гибкого подбора необходимых модулей управления в соответствии с имеющимся тепловым решением. ►Система управления ЭНТРОМАТИК 110М предназначена для управления и безопасной работы водогрейных котлов ТЕРМОТЕХНИК ТТ50, ТТ100, ТТ100-01, а также для работы в каскаде многокотловой системы в качестве ведущей автоматики с ведомой автоматикой ЭНТРОМАТИК 111. ►Система управления ЭНТРОМАТИК 110М использует программируемый логический контроллер (ПЛК). Панель управления контроллера оснащена ЖК-экраном и кнопочной клавиатурой. ►Система управления ЭНТРОМАТИК 110М представляет собой щит (IP54), состоящий из двух блоков «А» и «В». В блоке «А» установлены контроллер, индикаторы, переключатели, коммутационная релейная плата, на которой реализованы функции безопасности и цепей управления. В блоке «В» размещены термостаты, блоки питания, клеммники и блоки расширения. Основные функции системы: ►Система ЭНТРОМАТИК 110М предназначена для :
►В зависимости от выполняемой задачи СУ ЭНТРОМАТИК 110М может работать и как самостоятельное  ►Варианты конфигурации СУ ЭНТРОМАТИК 110М:
►Дополнительно ЭНТРОМАТИК 110М снабжена терморегуляторами, которые позволяют управлять котлом в ручном ►Цена на котельную автоматику ЭНТРОМАТИК 110М предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected] |
САУ «Энтроматик» на базе контроллеров Unitronics для управления котельными
Опубликовано в номере: Control Engineering Россия Август 2017
PDF версия
Для осуществления контроля и эффективного управления котельными, оснащенными водогрейными и (или) паровыми котлами марки «Термотехник», в статье предлагается использовать системы автоматизированного управления «Энтроматик», созданные на базе контроллеров компании Unitronics.
Приборы, разработанные и произведенные ООО «Энтророс», делают процесс производства тепловой энергии максимально экономичным и безопасным.
При разработке системы автоматизированного управления (САУ) «Энтроматик» как серийного продукта было необходимо выбрать контроллер с малыми габаритными размерами, низкой ценовой нагрузкой и возможностями конфигурирования состава средств автоматизации (ПЛК) под стандартные тепловые решения. После мониторинга рынка контроллеров было выявлено, что контроллеры компании Unitronics полностью удовлетворяют этим требованиям.

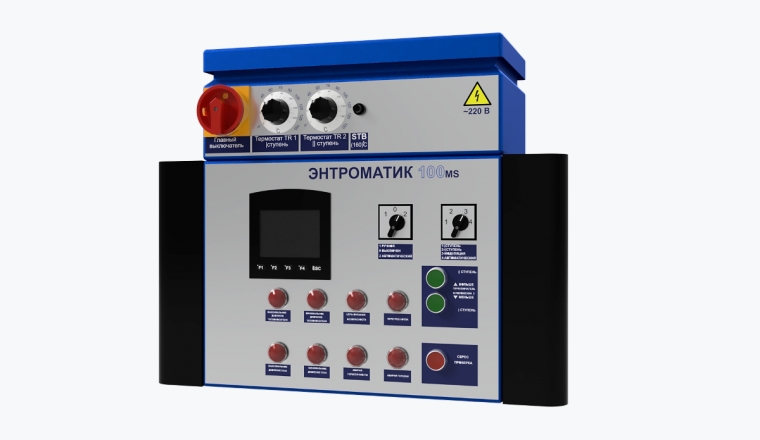

Рис. 1. Внешний вид СУ Энтроматик 100М (101)
Стандартный подход к проектированию автоматизации котельных сводится к индивидуальным решениям под конкретный объект, однако компания «Энтророс» пошла по пути разработки готового решения серийного производства — САУ «Энтроматик». Это позволит потенциальным заказчикам сократить время и средства на разработку проекта и получить гарантированную техническую поддержку в период эксплуатации.
В качестве примера приведем автоматику для водогрейных котлов «Энтроматик 100М» и «Энтроматик 101» (рис. 1–2), созданную на базе контроллеров Unitronics — V120-22-R6C («Энтроматик 100М») и V120-22-R2C («Энтроматик-101»).
Рис. 2. Главный информационный экран
Почему были выбраны именно эти ПЛК? Автоматика должна быть простой в обслуживании, привлекательной по цене и достаточно надежной. Преимуществами контроллеров Unitronics данной модели являются габаритные размеры и возможности конфигурирования функционала в зависимости от состава оборудования котельной (рис. 3), что позволяет потенциальному заказчику не переплачивать за лишний функционал (как зачастую происходит при индивидуальном подходе к проектированию). Рассмотрим один из примеров конфигурации. Котельная состоит из трех отопительных котлов «Термотехник» с установленными на них модулируемыми горелками. Используется два отопительных контура и один контур ГВС с частотным регулированием. В этом случае заказчику достаточно приобрести автоматику, состоящую из «Энтроматик 100М» (для одного ведущего котла), «Энтроматик 101» (для двух ведомых котлов) и, как отдельную опцию, блоки расширения (IO-AI4-AO2, IO-RO16) для управления контурами отопления и ГВС.
Если в котельной нет контуров отопления и ГВС, то блоки расширения не понадобятся. В этой конфигурации ведущий контроллер V120-22-R6C дополнительно выполняет функцию каскадного управления, собирая информацию от ведомых контроллеров V120-22-R2C по цифровой шине CANbus. Кроме того, предусмотрена возможность диспетчеризации котлового оборудования по протоколу Modbus при подключении к порту двух контроллеров.
Рис. 3. Один из вариантов конфигурации
Модульный принцип автоматизации хорош тем, что потенциальный заказчик не переплачивает за неиспользуемые функции, т. е. все входы/выходы контроллера задействованы по максимуму.
Стоит отметить, что контроллер позволяет работать без включенных блоков расширения, несмотря на то, что они заданы в конфигурации программного обеспечения VisiLogic. Активировать блоки можно непосредственно с экрана контроллера (рис. 4).
Рис. 4. Активация блоков расширения с экрана контроллера
Есть и упрощенный вариант (и, соответственно, более дешевый) котловой автоматики — «Энтроматик 110М» (рис.
5), разработанный на базе контроллера V120-22-R6C. А серийная автоматика для паровых котлов EBC501.10 (рис. 6) основана на контроллере V570-57-T20BE5B.
Рис. 5. Внешний вид Энтроматик 110М
«Энтророс» уже более 10 лет производит и продает свою продукцию по всей России и ближнему зарубежью, в частности в Белоруссии и Казахстане. Компания стремится расширить свое присутствие на рынке теплоэнергетики, предоставляя потенциальным заказчикам возможность сократить затраты на всех этапах реализации проектов, от проектирования до эксплуатации. В планах компании выпустить в производство прямоточные паровые котлы и собственные горелки, и автоматизация этого оборудования — дело ближайшего будущего. Благодаря успешному опыту сотрудничества «Энтророс» продолжит применять в автоматизации котлового оборудования контроллеры от Unitronics.
Рис. 6. Автоматика для парового котла ЕВС501.10
«Опыт использования продукции компании Unitronics показал, что я не знаю все возможности контроллеров и программного обеспечения, потому что опираюсь на информацию от тех людей, которые этот контроллер только эксплуатируют.
Чтобы это исправить, компания «Энтророс» проводит обучение специалистов, и мне, как разработчику, необходимо сделать так, чтобы все функции контроллера были удобны и понятны. В частности, это касается использования различных программных утилит, разработанных компанией Unitronics, в эксплуатационной практике. Например, утилита SD Card Suite позволяет записывать технологические параметры парового котла и аварийные события на SD-карту и в дальнейшем использовать эти данные для создания отчетов. А UniOPC Server дает возможность заказчику выполнить диспетчеризацию автоматики с выводом информации в существующую SCADA-программу», — говорит Дмитрий Федоров, начальник сектора специальных разработок компании «Энтророс».
По материалам компании «Клинкманн» — официального дистрибьютора Unitronics в РФ
+7 (812) 327-3752
[email protected]
www.klinkmann.ru
