Энтророс котлы тт100: Газовый котёл ТТ100 6 бар 115 °C

ЭНТРОРОС ТЕРМОТЕХНИК ТТ100 Водогрейный котел, тепловой мощностью 2200 кВт

Котел водогрейный трехходовой газотрубно-дымогарного типа, с температурой теплоносителя до 115 ^оС и максимальным избыточным давлением 0.6 МПа.

Номинальная тепловая мощность: 2200 кВт (2,2 МВт)

Водогрейные котлы ТЕРМОТЕХНИК ТТ100 могут работать с вентиляторными ротационными комбинированными горелками, предназначенными для сжигания газа и легкого жидкого топлива.

Топливо:

• Природный газ низкого давления
• Пропан-бутан
• Дизельное топливо

Высокая прочность в сочетании с большим объемом котловой воды и хорошо продуманным креплением жаровой трубы гарантирует их долговечность. Низкая теплонапряженность топки водогрейного котла ТЕРМОТЕХНИК ТТ100 обеспечивает соответствие строгим экологическим требованиям. Небольшое гидравлическое сопротивление котла и высокий КПД гарантирует высокую эксплуатационную эффективность котлов ТЕРМОТЕХНИК.

Стальной водогрейный котел ТТ100 предпочтительно применяется в таких сферах как: крупные системы отопления и вентиляции, горячего водоснабжения промышленных, административных, коммунально-бытовых и других объектов, обеспечение тепловой энергией технологического оборудования производств.

Газовые котлы ТЕРМОТЕХНИК ТТ 100 сконструированы как трехходовой котел газотрубного типа. Камера сгорания – жаровая труба и корпус котла имеют цилиндрическую форму. Конвективные поверхности нагрева образованы дымогарными трубами второго и третьего хода, расположенными осесимметрично вокруг камеры сгорания. Двух-, трехрядная схема расположения дымогарных труб второго хода обеспечивает высокую интенсивность теплообмена.

Фронтальная крышка котла может полностью открываться с установленной горелкой в любую сторону. При открытой фронтальной дверце обеспечивается удобный доступ к камере сгорания и дымогарным трубам при техническом обслуживании и чистке котла. В нижней части крышки предусмотрены вспомогательные направляющие, облегчающие процесс закрытия дверцы. Для осмотра дымогарных труб со стороны теплоносителя в верхней части корпуса котла предусмотрен смотровой люк. Широкое межтрубное пространство и большой объем воды в котле обеспечивают наиболее оптимальный режим работы котла во всем диапазоне теплопроизводительности. Для монтажа горелки на фронтальной дверце имеется горелочная плита. Визуальный контроль пламени в камере сгорания осуществляется через смотровой глазок. Для равномерного распределения весовой нагрузки котел имеет прочное рамное основание. В компании Энтророс отношение качества вспомогательных материалов к общей стоимости газового котла оптимальна по Санкт-Петербургу. Сплошная высокоэффективная теплоизоляция котла состоит из ламинированных минераловатных матов толщиной 100 мм. Поверхность котла облицована рифленым алюминиевым покрытием, обеспечивающим эффектный внешний вид на протяжении всего срока службы. Газовые котлы в Санкт-Петербурге являются незаменимыми помощниками и в летний период планового отключения горячего водоснабжения. Для перемещения котла во время монтажа и погрузочно-разгрузочных работ на корпусе котла предусмотрены подъемные петли, установленные симметрично относительно центра масс котла. Двух- и трехрядная схема расположения дымогарных труб (а также применение термостойких интенсификаторов в последнем ходе дымовых газов у котлов мощностью от 1 до 2,5 МВт) увеличивает интенсивность теплообмена, а, следовательно, и коэффициент полезного действия котла.

Назначение котлов

Котлы серии ТЕРМОТЕХНИК тип ТТ100 – это трехходовые водогрейные газотрубные котлы мощностью от от 1,0 до 16,5 МВт.

Котлы ТТ100 изготавливаются в соответствии с требованиями Технических регламентов таможенного союза:

• «О безопасности машин и оборудования»;
• «О безопасности оборудования, работающего под избыточным давлением»;
• «О безопасности аппаратов, работающих на газообразном топливе».

Котлы ТЕРМОТЕХНИК тип ТТ100 предназначены для обеспечения технологических процессов различного назначения.

Область применения: стационарные, блочно-модульные и транспортабельные котельные, используемые в закрытых и открытых системах теплоснабжения.

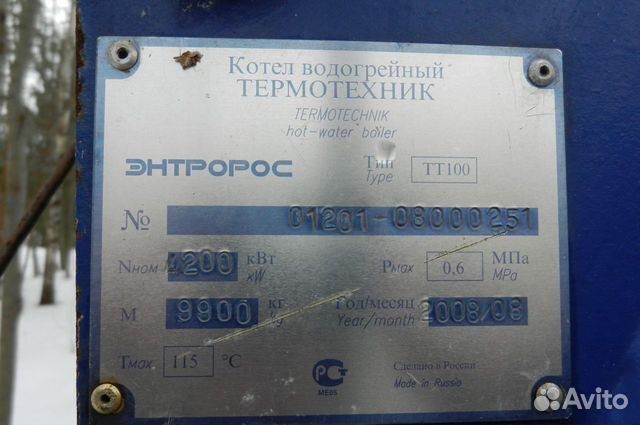

Производитель: Энтророс

Производитель	Россия
Сборка	Россия (RU)
Исполнение	Напольный
Место установки	В помещении, в утепленном контейнере, в модуле
Тип	Универсальный, комбинированный
Режим работы	Основной
Максимальное рабочее давление, бар	6
Тип топлива	Дизельное топливо/газ (зависит от типа навесной горелки)
Материал теплообменника	Сталь
КПД, %	92,22
Максимальная рабочая температура, С	115
Тип горелки	Наддувная
Максимальная тепловая мощность, кВт	2200
Объем воды, л	2700
Габаритные размеры (ДхШхВ), мм	3341 x 1740 x 1968
Вес, кг	4626

Более 10 лет помогает самым разным предприятиям решить вопрос отопления, снизив издержки: 790 Теплогенерирующих и теплоснабжающих предприятий; 170 Промышленных предприятий различных областей; 9 Крупных ТЭЦ.

• Водогрейные котлы с широким диапазоном мощностей от 210 до 120 000 кВт, температурой теплоносителя до 160 0С и максимальным избыточным давлением 0.6-1,6 мПа


• Паровые котлы производительностью 1 000-25 000 кг пара/час с допустимым рабочим давлением 0,8-1,6 Мпа


• Систему управления «ЭНТРОМАТИК», разработанную для обеспечения всестороннего автоматического управления как котельной установкой, так и ее системами без постоянного присутствия обслуживающего персонала, с возможностью передачи данных на удаленный диспетчерский пункт.

Уральская Строительная Теплоэнергетическая компания – авторизованный представитель ЭНТРОРОС

ГК “ТеплоГазоСнабжение” – Котлы термотехник ТТ100 компании энтророс

Водогрейные котлы ТЕРМОТЕХНИК ТТ100 – стальные дымогарно-жаротрубные трехходовые низкотемпературные водогрейные котлы, которые изготавливаются в диапазоне мощностей от 1 000 кВт до 15 000 кВт. Котлы предназначены для производства теплофикационной горячей воды с максимальной температурой 115°С и максимальным избыточным рабочим давлением 0,6 МПа. Для работы котлов используют жидкие и газообразные углеводородные топлива.

Высокая прочность в сочетании с большим объемом котловой воды и хорошо продуманным креплением жаровой трубы гарантирует их долговечность. Низкая теплонапряженность топки водогрейного котла ТЕРМОТЕХНИК ТТ100 обеспечивает соответствие строгим экологическим требованиям. Небольшое гидравлическое сопротивление котла и высокий КПД гарантирует высокую эксплуатационную эффективность котлов ТЕРМОТЕХНИК.

Стальной водогрейный котел ТТ100 предпочтительно применяется в таких сферах как: крупные системы отопления и вентиляции, горячего водоснабжения промышленных, административных, коммунально-бытовых и других объектов, обеспечение тепловой энергией технологического оборудования производств.

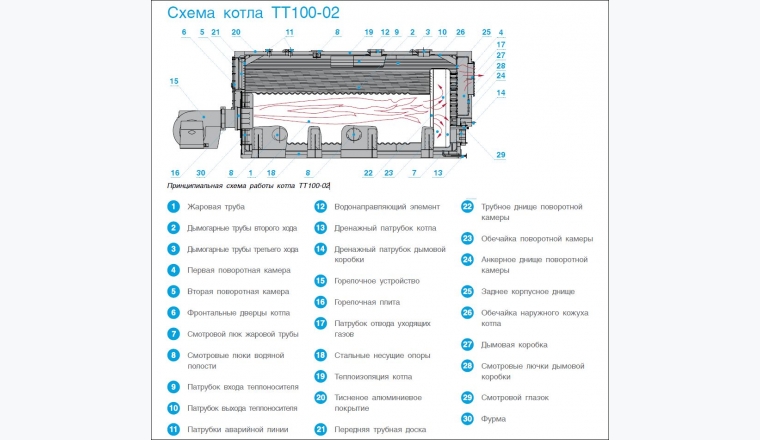

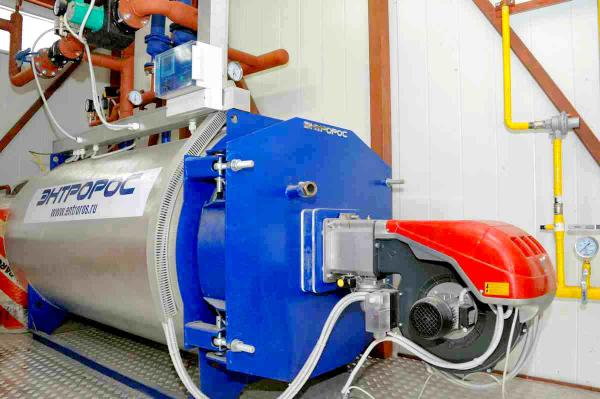

Газовые котлы ТЕРМОТЕХНИК ТТ 100 сконструированы как трехходовой котел газотрубного типа.

Камера сгорания – жаровая труба и корпус котла имеют цилиндрическую форму. Конвективные поверхности нагрева образованы дымогарными трубами второго и третьего хода, расположенными осесимметрично вокруг камеры сгорания. Двух-, трехрядная схема расположения дымогарных труб второго хода обеспечивает высокую интенсивность теплообмена.

Фронтальная крышка котла может полностью открываться с установленной горелкой в любую сторону. При открытой фронтальной дверце обеспечивается удобный доступ к камере сгорания и дымогарным трубам при техническом обслуживании и чистке котла. В нижней части крышки предусмотрены вспомогательные направляющие, облегчающие процесс закрытия дверцы.

Для осмотра дымогарных труб со стороны теплоносителя в верхней части корпуса котла предусмотрен смотровой люк.

Широкое межтрубное пространство и большой объем воды в котле обеспечивают наиболее оптимальный режим работы котла во всем диапазоне теплопроизводительности.

Для монтажа горелки на фронтальной дверце имеется горелочная плита. Визуальный контроль пламени в камере сгорания осуществляется через смотровой глазок.

Для равномерного распределения весовой нагрузки котел имеет прочное рамное основание.

Сплошная высокоэффективная теплоизоляция котла состоит из ламинированных минераловатных матов толщиной 100 мм. Поверхность котла облицована рифленым алюминиевым покрытием, обеспечивающим эффектный внешний вид на протяжении всего срока службы.

Для перемещения котла во время монтажа и погрузочно-разгрузочных работ на корпусе котла предусмотрены подъемные петли, установленные симметрично относительно центра масс котла.

Двух- и трехрядная схема расположения дымогарных труб (а также применение термостойких интенсификаторов в последнем ходе дымовых газов у котлов мощностью от 1 до 2,5 МВт) увеличивает интенсивность теплообмена, а, следовательно, и коэффициент полезного действия котла.

Документация

	Скачать руководство по эксплуатации котлов ТТ100 (в формате *. pdf)
	Скачать техническое описание котлов ТТ50 и ТТ100 (в формате *.pdf)

Перейти к форме заказа

---

Также в разделе:

Котлы ТТ50

Котлы ТТ100-01

Котлы ТТ200

Котловая автоматика Энтроматик

ТТ100 (6 бар 110 °С) / ГОРЯЧИЕ КОТЛЫ / ЭНТРОПИЯ

ТТ100 (6 бар 110 °С) / ГОРЯЧИЕ КОТЛЫ / ЭНТРОПИЯ – Промышленные котлы

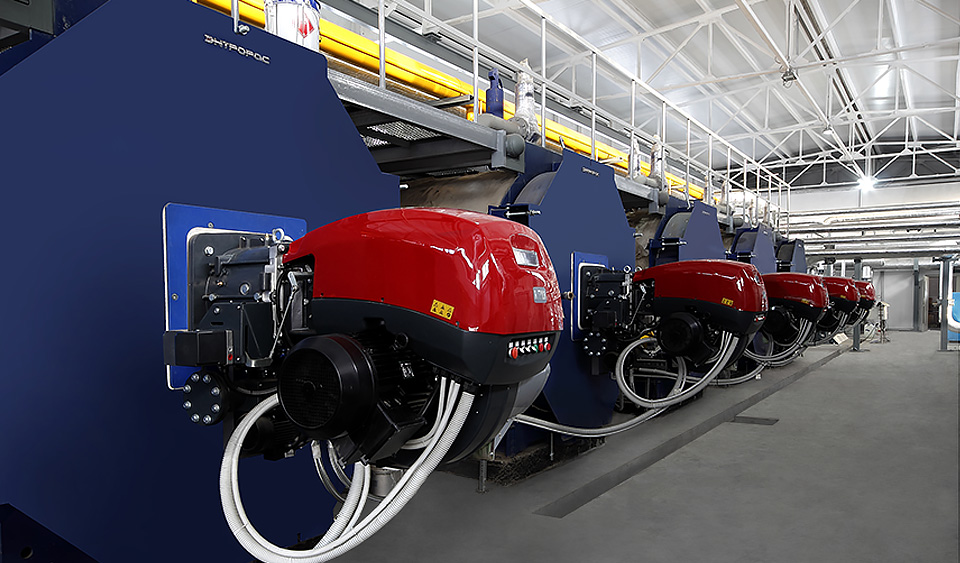

Котел ENTROPIE TT100 представляет собой трехходовой жаротрубно-дымотрубный промышленный водогрейный котел, изготовленный из стали. Котел может быть изготовлен в диапазоне мощностей от 1 МВт до 20 МВт. Котел предназначен для производства горячей воды с максимальной температурой 115°C и максимальным избыточным рабочим давлением 6 бар

. Тип топлива: газ или легкое жидкое топливо.

Каталог

• Широкий диапазон производительности для задач с небольшим энергопотреблением. Тепловая мощность котлов от 1 000 до 20 000 кВт;

• Широкий диапазон возможных конфигураций. В полной и частичной комплектации все котлы оснащены системами автоматического управления ENROMATIC серии 100MS или 110MS, всеми необходимыми датчиками и устройствами безопасности, что делает работу котла надежной и безопасной;

• Скользящее соединение жаровой трубы с корпусом котла. Для некоторых типоразмеров котлов, где необходимо соединение в виде плавающей втулки. Это позволяет достичь высокой циклической прочности;

• Универсальность дизайна входной двери. Уникальная конструкция петель позволяет менять направление открывания двери слева направо. Позволяет более эргономично разместить оборудование в котельной;

• Монтаж горелки с помощью плиты горелки или удлинительного фланца. Данное решение позволяет установить горелку любого производителя. Длинная и короткая головка горелки больше не проблема;

• Полное открытие передней дверцы вместе с навесным блоком горелок. Текущее обслуживание и чистка теплообменных поверхностей не требует демонтажа горелки. Лобовая трубная плита, внутренняя поверхность жаровой трубы и дымовые трубы второго и третьего хода полностью доступны для осмотра и чистки;

• Ревизионный люк в верхней части котла. Позволяет осматривать водяную полость котла на наличие отложений и следить за общим состоянием теплообменных поверхностей;

• Прочный фундамент. Базовая конструкция изготовлена ​​из стальных швеллеров. Весовая нагрузка от котла, заполненного теплоносителем, равномерно распределяется по площади опоры. Котел не требует дополнительного крепления к фундаментным блокам при установке в стационарных котельных;

• Совместимость с различными типами горелочных устройств. Правильная работа автоматических многоступенчатых и модулирующих горелок;

• Незамерзающая охлаждающая жидкость. Возможно использование растворов этиленгликоля в качестве теплоносителя, что сводит к минимуму вероятность промерзания контура котла;

• Максимальные значения КПД среди котлов данного типа.

• Интенсивный конвективный теплообмен.
  Трехходовая конструкция и оптимально подобранные поверхности теплообмена, в том числе первая оборотная камера, полностью омываемая теплоносителем, позволяют максимально использовать энергию дымовых газов, передавая ее теплоносителю, циркулирующему в котле;

• Интенсивный лучистый теплообмен. Гладкостенная цилиндрическая жаровая труба, полностью омываемая теплоносителем. Позволяет максимально воспринимать излучение факела и передавать воспринимаемое тепло теплоносителю;

• Точный подбор сечения дымовых труб второго и третьего хода. Это обеспечивает минимальные значения аэродинамического сопротивления при сохранении высокой площади поверхностей теплообмена.

• Высококачественная теплоизоляция. Маты минераловатные с низкими значениями коэффициента теплопроводности применяются для теплоизоляции обечаек котлов. Это сводит к минимуму потери энергии в окружающую среду через корпус котла.

• Комплектный котел. Полная комплектация котла включает блок горелки, модуль автоматики, шкафы управления, все необходимые датчики и предохранительные устройства, трубопроводы, насосный модуль. Такое решение позволяет получить полностью рабочий котел без дополнительных затрат на обвязку и монтаж. Что экономически целесообразно и гарантирует правильный подбор комплектующих.

• Высококачественный листовой и трубный прокат. Для производства теплотехнических котлов используются металлические листы и трубы ведущих металлургических заводов России. Все материалы проходят входной контроль на соответствие физических свойств и химического состава заявленным маркам стали, отобранным на основании прочностных расчетов для каждого типоразмера котла.

• Многоуровневый контроль качества на всех этапах производства. Аттестованная лаборатория осуществляет неразрушающий и визуальный измерительный контроль в соответствии с требованиями карты контроля на каждое изделие.

• Обязательные гидравлические испытания. Каждое изделие подвергается гидравлическим испытаниям на завершающем этапе производства.

• Максимальная автоматизация производственного процесса. Автоматическая сварка используется в производстве. Все рабочие места оснащены всем необходимым инвентарем и оборудованием, что положительно влияет на точную сборку изделий и качественную обработку кромок свариваемых деталей.

---

Производство качественных котлов и оборудования для получения тепловой энергии в виде горячей воды и пара.

Все продукты

• ВОДЯНОЙ КОТЕЛ ТТ50

• КОТЕЛ ГОРЯЧИЙ ТТ100-01

• Водогрейный котел TT100 для теплиц

• КОТЕЛ ГОРЯЧИЙ ТТ100-2

• ВОДЯНОЙ КОТЕЛ ТТ115

• ВОДЯНОЙ КОТЕЛ ТТ150

Наш веб-сайт использует файлы cookie для повышения удобства использования. Продолжая просматривать веб-сайт, вы соглашаетесь на использование нами файлов cookie.

Блочно-модульная отопительная котельная | Скачать чертежи, чертежи, блоки Autocad, 3D модели

Общая часть

Проект газового оборудования блочно-модульной котельной для теплоснабжения комплексных жилых домов (400 квартир) выполнен на основании технического задания заказчика и технических условий ООО «Газпромрегионгаз» №

Рабочие чертежи соответствуют проектным нормам и правилам, требованиям СНиП 42012002 «Газораспределительные системы» и ПБ 1252903 «Правила безопасности систем газораспределения и газопотребления».

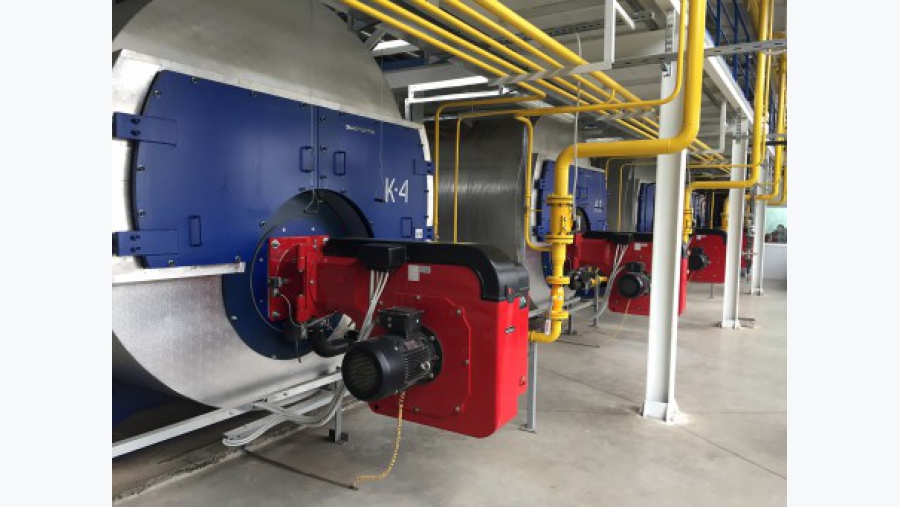

Проектируемая котельная оборудована тремя водогрейными газотрубными трехходовыми котлами «Термотехник ТТ100» ООО «Энтророс». Установленная тепловая мощность двух котлов по 1500 кВт, третьего – 2000 кВт. Блочно-модульная котельная является обособленной и предназначена для теплоснабжения комплексных жилых домов.

Теплотехническая часть проекта, отопление и вентиляция котельной, дымоудаление и проектирование КИПиА, см. отдельные разделы проекта.

Работа котельной обеспечивается постоянным присутствием обслуживающего персонала.

Котлы Thermotechnic TT100 номинальной тепловой мощностью 1500 кВт оснащены газовыми горелками “CIB UNIGAS” P 73 A модель M-.PR.S.RU.A.8.50, котел “Thermotechnic TT100” 2000 кВт – R 91 A модель а-.Ру.50 Мб.пр.с.

Отвод дымовых газов от котлов осуществляется в три дымовые трубы: две диаметром = 400 мм и одна диаметром = 500 мм (см. теплотехническую часть проекта).

Вентиляция котельной должна соответствовать требованиям СНиП к расположенному в ней производству и обеспечивать 3-кратный воздухообмен помещения (см. отдельный раздел проекта).

Все заложенное в проекте газовое оборудование имеет сертификаты соответствия Госстандарта России и разрешение Ростехнадзора на применение на территории России.

Расчетный расход тепла и топлива

По расчетам максимальный часовой расход тепла на нужды отопления и горячего водоснабжения комплексных жилых домов, собственные нужды котельной, в отопительный период, в целях поддержания нормативная температура внутреннего воздуха в помещениях различного назначения составляет 3,562 Гкал/ч.

Годовой расход тепловой энергии на отопление – 4383 Гкал/год,

на горячее водоснабжение – 4206 Гкал/год;

для собственных нужд котельной – 235 Гкал/год.

Максимальный расчетный годовой расход природного газа Астраханского месторождения при Qн = 8100 ккал/м3 составляет – 1372,0 тыс. куб.м/год, условное топливо – 1,588 тыс. тонн/год. Максимальный расчетный часовой дебит газа составляет 532,0 тыс. куб. м/год.

Газовое оборудование котельной

Источником газоснабжения котельной является проектируемый ввод газопровода среднего давления Р=20 кПа dy100.

Для измерения расхода природного газа в котельной предусмотрена установка общекоммерческого узла учета, оснащенного измерительным комплексом СГЭК на базе ротационного счетчика РВГГ250 с корректором объема газа ЭК270. Диапазон измерения РВГГ250 1:20 – Qmax = 400 м3/ч, Qmin = 20 м3/ч при стандартных условиях.

Газовый фильтр GF40100/3 устанавливается перед счетчиком RVGG250 для очистки газа от механических примесей. Допустимый перепад давления на фильтрующем патроне 1 кПа.

Диаметры газопроводов выбирают на основании гидравлического расчета, выполненного для газопровода среднего давления в соответствии с требованиями СНиП 42012002 «Газораспределительные системы».

КТЗ 00110002 Клапан межфланцевый срабатывающий при пожаре и отключающий электромагнитный клапан ВН4х4 ды100 срабатывающий при отключении электроэнергии и комнатный газосигнализатор устанавливаются на вводе газопровода в котельную.

Промышленная безопасность

1. Конструктивная часть котельной соответствует нормам проектирования. Здание котельной II класса нормальной ответственности, III степени огнестойкости; Категория котельной по пожаровзрывоопасности – “Д”.

2. Система вентиляции котельной соответствует требованиям СНиП к расположенному в ней производству и обеспечивает 3х-кратный воздухообмен помещения.

3. Котлы в составе горелки имеют автоматику безопасности и регулирования горения газа.

4. Котлы полностью автоматизированы и оборудованы системой автоматики безопасности, обеспечивающей прекращение подачи газа при:

– повышении или понижении давления газообразного топлива перед горелками;

– снижение давления воздуха перед горелками;

– снижение разрежения в топке;

– зажигание факелов, отключение которых не допускается при работе котла:

– повышение температуры воды на выходе из котла;

– повышение или понижение давления воды на выходе из котла;

– неисправности цепей защиты, в том числе пропадание напряжения.

5. На вводе газопровода в котельную устанавливается электромагнитный клапан марки

ВН-4Н-3 ды100, сблокированный с датчиком загазованности СО и метана Ч5 в воздухе котельной. Клапан перекрывает подачу газа в котельную при достижении 10% от нижнего предела воспламенения природного газа или концентрации угарного газа 20мг/м3.

Условия пуска и эксплуатации

1. Котельная полностью автоматизирована и имеет постоянный обслуживающий персонал.
