Принцип работы фанкойла — Статьи
Работа фанкойла заключается в рециркуляции, охлаждении и/или обогреве воздуха до требуемой температуры в помещении независимо от его типа (жилое, промышленное, офис или др.) и площади.
Фанкойл включает в себя следующие основные элементы: вентиляционный блок, теплообменник, фильтр и блок управления.
Коротко: воздух из помещения через вентиляционный блок поступает в теплообменник, где он нагревается или охлаждается до требуемой температуры. Температура воздуха в помещении регулируется с помощью пульта управления для фанкойла. Проблему вентиляции в помещении можно решить только при наличии полной системы из центрального кондиционера, через который поступает свежий воздух с улицы.
Подробно: вентилятор по всей длине блока равномерно распределяет поступающий поток воздуха. Работает он с минимальным уровнем шума.
Двигатель вентилятора бывает двух типов: тангенциального (для малых помещений, достаточно фанкойла малой мощности) и центробежного (рассчитаны для средних и крупных промышленный помещений, где требуются средней и высокой мощности фанкойлы).
Вентилятор совершает принудительную подачу воздуха через калорифер (теплообменник). По змеевикам из медных трубок в теплообменник подается теплоноситель: холодная/горячая вода или водный раствор этиленгликоля (для системы «чиллер-фанкойлы»). Теплообменник за счет муфт соединяется с системой центрального отопления для подачи в него воды, а при заполнении теплообменника водой воздушные клапаны выпускают из него воздух. Для слива конденсата имеется отдельный патрубок. Иногда, в режиме обогрева для большей эффективности работы фанкойла используется электронагреватель, который устанавливается на выходе агрегата.
Свежий воздух подается в помещение от центрального кондиционера в систему «чиллер-фанкойлы». Чиллер — это холодильная машина, которая предназначена для охлаждения воды или незамерзающей жидкости. Циркулирует жидкость от чиллера к фанкойлу посредством насосной станции.
Для обеспечения вентиляции в помещении, рядом с чиллером с вентилятором центробежного типа устанавливают центральный кондиционер — на крыше или на чердаке.
Охлаждающая жидкость от чиллера поступает на все фанкойлы, установленные внутри помещения, а также на теплообменник системы центрального кондиционирования. Центральный кондиционер подает в помещение требуемый санитарными нормами объем охлажденного воздуха. Фанкойлы в свою очередь регулируют температуру в помещении, к ним подается воздух из помещения и от центрального кондиционера, что снижает расход воздуха и стоимость центрального кондиционирования.
Фанкойлы могут поддерживать температуру двумя способами: регулированием объема воды или воздуха. Расход воды регулируется клапаном для фанкойла: изменяя диаметр поперечного сечения трубы, мы можем изменять поток поступающей в теплообменник холодной/горячей воды. Это как раз и является принципиальным отличием водяных систем от фреоновых. Регулирование расхода воздуха проводится при помощи изменения частоты вращения вентилятора, а это, в свою очередь, изменяет объем выделяемого с теплообменника тепла/холода.

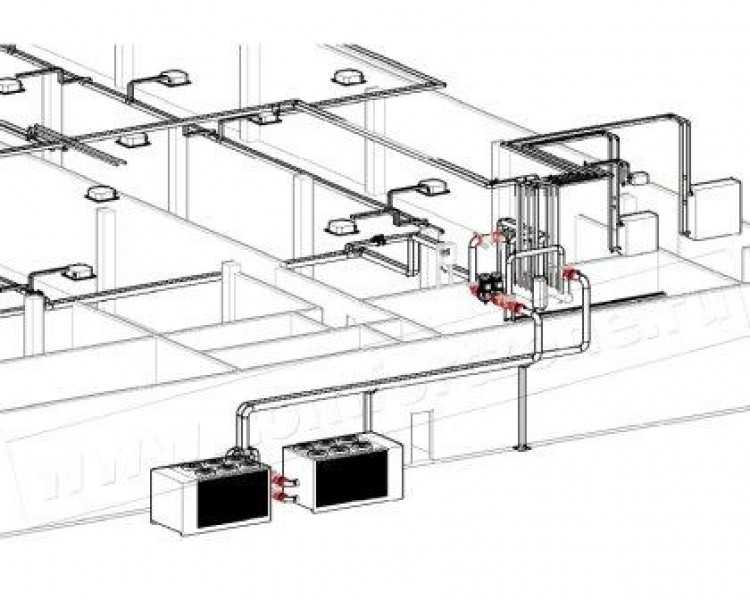

Система «чиллер-фанкойлы» весьма гибкая для многоэтажного помещения с большим количеством комнат: к одному чиллеру возможно подключить несколько фанкойлов, а также несколько теплообменников приточной вентиляционной инсталляции или центрального кондиционера.
Если вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
≋ Что такое фанкойл • Устройство и принцип работы
Задать вопрос эксперту
Содержание
- Фанкойл: принцип работы
- Классификация фанкойлов
- Преимущества системы фанкойлов
Система чиллер-фанкойл – это система кондиционирования воздуха, внутри которой циркулирует жидкость, являющаяся теплоносителем. При этом чиллером называют охлаждающую машину, а фанкойлом – локальный теплообменник, именно между ними циркулирует теплоноситель.
Также фанкойлы из подобных систем иногда называют вентиляторными доводчиками. Фанкойлы — приемники охлажденного или нагретого носителя. Они являются важной частью сложных чиллер-фанкойл систем.
Фанкойл: принцип работы
Если нужно охладить помещение, используется холодная вода или прочая подходящая специализированная жидкость, а для обогрева помещений система должна быть наполнена теплой жидкостью. Во время циркуляции она проходит в радиаторе, стоящим перед/после вентилятора, создающего нужный воздушный поток.
Такая жидкость охлаждает или нагревает помещение тогда, когда воздух проходит через радиатор.
Именно внутри фанкойла находятся вентилятор и водяной радиатор, с помощью которых комнатный воздух прокачивается через систему. Также возможно использование нескольких теплообменников при более сложных конструкциях фанкойлов.
Благодаря таким устройствам, можно прокачивать большие объемы воздуха, охлаждая и нагревая их до нужного уровня. Для регулировки этого уровня сейчас используются пульты дистанционного управления и прочие удобные способы.
Воздушный фильтр внутри фанкойла позволяет легко фильтровать поток воздуха, проходящего через такую систему. Подсистема автоматического регулирования позволяет наладить работу системы так, чтобы сделать ее удобной и энергоэффективной.
Охлаждение и нагрев внутри фанкойлов происходят даже тогда, когда они выключены. Поэтому нужно использовать специальные вентили и обходные трубы, чтобы на время отключать эти узлы.
Во время кондиционирования на теплообменнике появляется конденсат.
Чтобы собирать его, используют специальный лоток. Конденсат стекает самостоятельно или периодически выкачивается из лотков.
Чтобы еще лучше понять, как работает фанкойл, можно рассмотреть его детальную схему и строение. Обратите внимание на то, что есть несколько основных типов, строение которых так или иначе отличается. Наиболее распространенными из них являются канальные и кассетные.
Классификация фанкойлов
Есть несколько вариантов классификации этих элементов системы кондиционирования. По количеству труб они бывают:
- Двухтрубными – их используют только для охлаждения помещений.
- Четырехтрубными – можно использовать и для обогрева помещений.
Также у фанкойлов есть разные способы крепления. Среди них следует отметить:
- Настенные – простой и быстрый монтаж, используются для охлаждения и обогрева помещений.
- Кассетные – их можно легко спрятать, при этом видимой для большинства остается только нижняя панель, которая распределяет обработанный воздух.
Есть варианты таких фанкойлов, которые позволяют подмешивать свежий воздух с улицы.
Есть варианты таких фанкойлов, которые позволяют подмешивать свежий воздух с улицы.- Канальные – особенно эффективно подходят для нескольких помещений, обладают мощными вентиляторами. Их обычно крепят за фальшстенами и фальшпотолками, поэтому также нужно организовать отвод конденсата. Зачастую довольно шумны.
- Напольные.
- Потолочные.
Особенности фанкойлов делают сферу их использования довольно широкой. Поэтому их также можно классифицировать по месту применения:
- Развлекательные заведения.
- Спортзалы учебных заведений.
- Офисные здания.
- Хостелы и гостиницы.
- Остальные помещения.
Преимущества системы фанкойлов
Среди преимуществ такой системы нужно отметить ее масштабируемость. Если сначала нужно было охлаждать или обогревать сравнительно небольшие помещения, а позже понадобился обогрев дополнительных комнат, системы с фанкойлами вполне можно масштабировать.
Этот вариант также подходит для тех коммерческих объектов, которые начинают эксплуатировать постепенно, не используя сразу все помещения.
Каждый из узлов подобных систем регулируется индивидуально. Поэтому возможны даже такие варианты, когда жаркие помещения поддаются охлаждению, а более холодные комнаты при этом постепенно нагреваются.
Система чиллер-фанкойл является универсальной, ее можно перенастроить при надобности. При этом расстояние между узлами может быть как коротким, так и длинным. Для разводки коммуникаций используют простые стандартные трубы.
Несколько чиллеров можно связывать между собой автоматической системой. Это позволяет легко управлять сразу несколькими узлами с помощью пульта или иными способами.
Фанкойлы создают лучшую циркуляцию воздуха, по сравнению с радиаторами отопления. При этом можно использовать меньшие отопительные приборы и сделать систему более энергоэффективной.
Подобные системы охлаждения и обогрева считаются безопасными для тех, кто находится внутри кондиционируемых помещений.
Вопросы и ответы Что такое фанкойл: устройство и принцип работы
⇒ VENCON – эксперт инженерных решений
⇒ Остались вопросы? С радостью поможем!
Поделиться в соц сетях:
Фанкойлы – FCU
Фанкойлы. В этой статье мы рассмотрим FCU. FCU расшифровывается как фанкойл, но часто инженеры называют их просто фанкойлами, чтобы сэкономить время. Фанкойлы очень распространены во всех типах зданий, от офисов, баров, столовых, даже в некоторых домах и квартирах есть фанкойлы. Фанкойлы используются для кондиционирования местного воздуха в соответствии с температурными требованиями непосредственного помещения.
Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по фанкойлам
Как показано на изображении выше.
Есть два основных воздуховода (подача и обратка), которые будут проходить по всему зданию для снабжения различных помещений. От приточного воздуховода отходит круглый воздуховод, питающий фанкойлы. Фанкойлы подключаются либо к нагревательному змеевику, либо к охлаждающему змеевику, либо к нагревательному и охлаждающему змеевику. Они будут кондиционировать воздух. Вентилятор с электроприводом внутри фанкойла затем нагнетает воздух в несколько небольших локализованных воздуховодов для стратегического распределения воздуха в помещении.
В этой модели вы можете видеть основной AHU , который подает свежий воздух в здание через основной приточный воздуховод. Они проходят по всему зданию, выбирая кратчайший путь для эффективности. От этого оторвутся ветки, и они будут подавать свежий воздух в каждую комнату. Каждому помещению потребуется определенный объем подачи свежего воздуха в час. Этот свежий воздух направляется на заднюю сторону, на вход, фанкойла, но эта ветвь обычно не соединяется напрямую с блоком, между ними есть зазор.
На это есть причина, которую мы рассмотрим позже.
Вентилятор с электроприводом всасывает свежий воздух в фанкойл. Вентилятор нагнетает воздух через нагревательные и/или охлаждающие змеевики, прежде чем направлять его через локализованные диффузоры.
Когда воздух поступает в помещение, он обеспечивает обогрев/охлаждение людей или оборудования внутри. Затем он пойдет по одному из двух маршрутов. Он будет либо всасываться в решетку возврата, либо снова всасываться в кондиционер через обратный канал. В противном случае он будет втягиваться обратно в фанкойл через решетку в подвесном потолке.
Фанкойл расположен на потолке. Выше я показал пример подвесного потолка, типичного для офиса. В потолке есть два типа вентиляционных отверстий: диффузоры, которые распределяют воздух в комнату, и возвратная решетка, которая всасывает воздух обратно.
Воздух будет возвращаться через обратный канал. Его затянет в потолочную пустоту. Некоторое количество свежеобработанного воздуха может быть потрачено впустую, если его втянуть обратно в пустоту, даже если это не принесло никакой пользы комнате.
Это можно смягчить с помощью хорошего дизайна. Оказавшись в пустоте, возвратный воздух смешивается со свежим воздухом и втягивается в фанкойл. В противном случае основной возвратный воздуховод будет всасывать этот воздух и возвращать его в агрегат.
Фанкойлы имеют довольно простую конструкцию. Вы можете видеть, откуда он получил свое название, потому что это просто вентилятор и теплообменник змеевика .
Воздух поступает через заднюю часть через фильтр для очистки воздуха от пыли и т. д. Фильтры можно просто снять для очистки или заменить.
После прохождения через фильтры воздух поступает в вентиляторы. Обычно фанкойл имеет 1-3 вентилятора внутри в зависимости от размера. Два вентилятора — довольно распространенные офисные FCU. Эти вентиляторы управляются небольшим электродвигателем.
Вентиляторы обычно очень маленькие, всего ~80 Вт.
Затем вентиляторы нагнетают воздух через нагревательные и/или охлаждающие змеевики. Это просто змеевиковые теплообменники, которые просто нагревают или охлаждают воздух, в зависимости от требований к окружающей среде.
Некоторые блоки будут работать только на нагрев, некоторые только на охлаждение, а третьи будут иметь функции как на обогрев, так и на охлаждение.
Змеевиковые теплообменники обычно используют подачу горячей и/или охлажденной воды, которая распределяется от бойлеров и охладителей здания. Тем не менее, электрические нагреватели могут использоваться для обогрева, а в некоторых змеевиках для охлаждения используется змеевик прямого расширения, питаемый от системы охлаждения.
При использовании охлаждающего змеевика может образовываться много конденсата, когда теплый влажный воздух конденсируется на холодной поверхности змеевика. Охлаждающий змеевик удалит влагу из воздуха. Эта конденсированная жидкость будет стекать со змеевика и собираться в поддоне для сбора капель внизу. Для отвода этой воды также необходимо подключить дренажную линию.
После того, как воздух прошел через змеевики, он поступает в выпускную камеру и распределяется по воздуховодам малого диаметра для локализованного распределения.
Эти воздуховоды обычно имеют круглую форму.
ФАНКОЙЛЫ | Что, где и как
Что такое фанкойл, что он делает и как он работает?… Фанкойл — это относительно небольшая часть оборудования, состоящая из вентилятора, змеевика и других компонентов, которые используются для охлаждения или обогрева воздуха, циркулирующего в помещении. Некоторые из них также добавят свежего воздуха в пространство.
Блоки довольно распространены и могут быть найдены в большинстве коммерческих или жилых помещений.
Как правило, для работы в режиме охлаждения, термостат, установленный на стене или в воздуховоде, отметит, что температура в помещении превышает заданное значение, управляя регулирующим/включающим/закрывающим клапаном, вентилятор будет пропускать воздух через змеевик охлажденной воды, который питается от центральная система здания, при этом охлажденный кондиционированный воздух возвращается в помещение, охлаждая его.
Охлаждающий змеевик также может поставляться через систему прямого испарения [Dx] с использованием хладагента.
Обычно для работы в режиме обогрева, термостат, установленный на стене или в воздуховоде, отметит, что температура в помещении ниже заданного значения, управляя регулирующим/включающим/закрывающим клапаном, вентилятор будет пропускать воздух через нагревательный змеевик, который питается от центральной системы здания, с подогретым кондиционированным воздухом, текущим обратно в комнату, нагревая пространство.
Нагревательный змеевик также может быть электрического типа.
Они довольно универсальны и недороги, их можно установить скрыто в потолке, на открытом воздухе [вне потолка], под полом или установить вертикально на стене.
Содержание
🟩 Является ли фанкойл оконечным устройством?
Фанкойл можно рассматривать как оконечное устройство.
Краткое определение оконечной установки – это часть оборудования или устройство, установленное в системе для управления и регулирования первичного воздуха или воды из центрального источника, чиллера/приточно-вытяжной установки, перед подачей в кондиционируемое помещение/помещение.
🟩 Из каких компонентов состоит фанкойл?
FCU обычно состоит из следующих компонентов:
- В кожухе или без кожуха [корпус вокруг агрегата]
- Воздухозаборник
- Фильтр
- Вентилятор
- Охлаждающий змеевик [вода/пост]
- Нагреватель [водяной/электрический] Нагнетание
- Нагнетание
- Регулятор скорости/выключатель
- Канальный/настенный термостат
- Модулирующий/вкл/выкл клапан
🟩 Схема фанкойла [Бесканальная рециркуляция]
Ниже показан типичный фанкойл, который будет использовать потолок в качестве возвратной/рециркуляционной камеры.
*Примечание: возможны случаи, когда к агрегату подсоединяется воздуховод для подачи минимального объема свежего воздуха. Обычно это воздуховод диаметром около 100 мм.
🟩 Схема фанкойла [канальная рециркуляция]
Ниже приведена типичная деталь фанкойла, соединенного с решеткой возврата/рециркуляции, без использования потолка в качестве камеры возврата/рециркуляции.
*Примечание: возможны случаи, когда к агрегату подсоединяется воздуховод для подачи минимального объема свежего воздуха. Обычно это воздуховод диаметром около 100 мм. Диаграмма была включена позже в статье.
🟩 Принципиальная схема фанкойла [Типичный 2-трубный]
Ниже показана типичная деталь конфигурации трубопровода двух[2] трубного фанкойла с объяснением двух [2] трубных систем.
🟩 2-трубная система
Двухтрубная [2] система является наиболее простой формой конструкции и установки, и агрегат будет иметь 3 возможных конфигурации
- Только охлаждение
- Только обогрев
- Охлаждение или обогрев [в зависимости по времени года]
🟧 Только охлаждение
Агрегат только для охлаждения будет подаваться в змеевик только охлажденной водой, и они обычно устанавливаются в помещениях, где отопление не требуется в течение всего года.
Обычно встречается в более жарком климате и небольших компьютерных/серверных комнатах.
🟧 Только нагрев
Подобно системе только для охлаждения, устройство будет питаться только горячей водой к змеевику, и они обычно устанавливаются в помещениях, где охлаждение не требуется в течение всего года.
Обычно встречается в холодном климате.
🟧 Охлаждение или обогрев
Вариант охлаждения или обогрева полностью зависит от времени года, летом центральная система охлажденной воды питает 2-трубную систему и змеевик, а зимой она переключается и питаться от центральной системы отопления.
Это полезно, если смена сезонов короткая, что позволяет произвести чистую смену. Если смена сезона происходит на более продолжительный период, то могут возникнуть сложности, так как система может быть переведена на отопление на зиму, а стоит теплый день и требуется охлаждение.
🟩 Принципиальная схема фанкойла [Типичный 4-трубный]
Ниже показана типичная деталь конфигурации трубопровода 4-трубного фанкойла с объяснением ниже.
🟩 4-трубная система
Четырехтрубная система использует два [2] змеевика в FCU, один для охлаждения и один для обогрева.
Использование этой системы имеет очевидные преимущества, заключающиеся в том, что не требуется переключения между сезонами, а система автоматически регулирует температуру в помещении по мере необходимости.
FCU подключается к центральной системе отопления и центральной системе охлажденной воды одновременно, используя регулирующие клапаны на каждой системе для обеспечения правильной температуры.
🟩 Нужна ли труба для слива конденсата?
В большинстве систем необходимо подсоединить поддон/поддон для сбора конденсата к трубопроводу для сбора конденсата, который будет удалять любую воду, образующуюся в процессе охлаждения, и утилизировать ее, как правило, для слива.
Проверьте свою конструкцию, так как в некоторых случаях в них нет необходимости, работа при более высоких температурах, только нагрев и т. д.
🟩 Каковы преимущества и недостатки системы фанкойлов?
Ниже подробно описаны некоторые преимущества и недостатки использования системы фанкойлов:| Преимущество | Недостаток |
|---|---|
| Экономичность | Если в больших помещениях открытая планировка, другие юниты могут влиять на управление [юниты могут сражаться друг с другом] |
| Короткое время доставки | Много клапанов в потолке [возможны утечки, проблемы с клапанами и т. д.] |
| Простота установки | Как правило, системе требуется отдельная первичная система для подачи свежего воздуха. |
| Гибкость [особенно если ожидается реконфигурация и т. д. планировки этажей] | Техническое обслуживание может быть выше, чем у центральной системы |
| Простота обслуживания [устройство, но см. недостатки] | Постоянный доступ через потолок |
| Легко заменить | |
| Простое управление, особенно в отдельных комнатах | |
| Они могут быть эффективными при правильном уходе. | |
| Пространственные требования минимальны. |
Шаблон контрольного списка предварительного функционального блока фанкойла [MS Word] + [MS Excel]
Вот наш open копия [MS Word] контрольного списка предварительного функционального блока фанкойла , чтобы немного облегчить жизнь .
..
Мы также недавно отформатировали этот контрольный список в [MS Excel] и включили его в качестве бонуса БЕСПЛАТНО.
Так что получите MS Word и MS Excel по той же цене.
#CC: 049д
Купить здесь | $1,99
Пожалуйста, не недооценивайте влияние вашей покупки на этот сайт; это позволяет нам реинвестировать в большее количество контента/ресурсов, избавляя от надоедливых рекламных баннеров.
🟩 Обеспечивают ли фанкойлы приток свежего воздуха?
Это будет зависеть от конструкции и конфигурации системы, но, как правило, да, фанкойл может быть установлен для подачи свежего воздуха.
Свежий воздух может подаваться двумя способами:
- Напрямую 100% полный свежий воздух
- Прямо или косвенно [система AHU] Часть свежего воздуха смешивается с рециркуляционным воздухом
🟧 Прямой 100% полный поток свежего воздуха
Фанкойл напрямую подключается к источнику свежего воздуха, обычно через жалюзи и воздуховод снаружи.
См. рисунок выше.Затем установка будет подавать в помещение 100% свежий воздух.
Это не очень распространено.
🟧 Частичная подача свежего воздуха
Частичная подача свежего воздуха гораздо более распространена, как показано на рисунке выше.
Имеется рециркуляция воздуха через решетку, и одновременно подается частичный свежий воздух для помещения и нагрузки, смешивая воздух перед вентилятором агрегата в статической камере.
В этом случае свежий воздух обычно подается через центральную систему кондиционирования воздуха.
🟩 Какие типы фанкойлов есть в наличии?
Мы видим, что существует четыре [4] типа фанкойлов в зависимости от способа их установки:
- Скрытый горизонтальный потолочный монтаж
- Открытый горизонтальный потолочный монтаж
- Вертикальный монтаж на полу/стене
- Под полом горизонтальный Навесной
🟧 Скрытый Горизонтальный Потолочный Монтаж
Высокоуровневый потолочный блок скрытого типа монтируется над потолком, а затем выводится в помещение через решетки.
Отлично подходит, если вы хотите скрыть устройство из эстетических соображений или вам нужен низкий уровень шума.
🟧 Открытый горизонтальный монтаж на потолке
При монтаже так же, как и у скрытого блока, блок не будет виден на потолке.
Решетки могут быть соединены через воздуховоды, или блоки могут просто выдуваться в пространство без решеток или воздуховодов.
Отлично, если вы хотите включить строительные услуги в эстетику пространства [следите за уровнем шума].
🟧 Вертикальный напольный/настенный блок
Устанавливается на низком уровне на полу, вертикально. Блок FCU обычно крепится к стене, всасывая воздух через нижнюю жалюзи/решетку и направляя его вверх для кондиционирования помещения.
Довольно некрасиво, на наш взгляд, но если нет выбора…
🟧 Подпольный горизонтальный монтаж
Как и потолочный блок, FCU монтируется под полом, подключается к воздуховодам и решеткам для рециркуляции и подачи воздуха в помещение.
космос.
Такое редко можно увидеть.
🟩 Элементы управления фанкойлом и последовательность операций
Последовательность требований к управлению системой фанкойла будет зависеть от типа используемой конструкции; очевидно, что можно обсуждать многие переменные, поэтому ниже основное внимание уделяется некоторым стандартным элементам управления, которые мы видели в предыдущих проектах.
Купить все 118No. Документы по вводу объекта в эксплуатацию
Нас несколько раз просили создать полный пакет документов, охватывающий все, что мы загрузили на сайт.
Прошло некоторое время, но вот…. 118Нет. Документы для загрузки в форматах Microsoft Word, Microsoft Excel и PDF.
НАЖМИТЕ КУПИТЬ ЗДЕСЬ, ЧТОБЫ ПРОСМОТРЕТЬ/СКАЧАТЬ ПОЛНЫЙ СПИСОК ВКЛЮЧЕННЫХ ДОКУМЕНТОВ…
#CC: 000d
Купить здесь | 89,99 $
🟩 Двухтрубная система управления FCU
🟧 Контроль температуры
Кондиционированный воздух контролируется датчиком температуры, установленным на стене/воздухе, подключенным к контроллеру.
Требуемая температура помещения устанавливается вручную, а затем измеряется датчиком. Контроллер будет управлять модуляцией клапана охлаждения или обогрева, изменяя температуру на входе в змеевик в соответствии с проектными/пространственными требованиями.
🟧 Регулятор скорости
Настенный контроллер FCU обычно имеет возможность локальной установки скорости [3 скорости].
- Скорость 1 — Низкая
- Скорость 2 — Средняя
- Скорость 3 — Высокая
- Вкл/Выкл
Выбор скорости обычно не позволяет изменять ее автоматически. Просто выберите «Низкий», «Средний» или «Высокий».
🟧 Контроль и настройка расписания
Для обеспечения наиболее эффективной работы системы потребуется управлять работой системы в установленное время, когда места заняты. Обычно это устанавливается на контроллере или BMS.
🟧 Точки и сигналы тревоги FCU BMS
Базовый список точек BMS и сигналов тревоги можно увидеть ниже:
| Ссылка | Тип | Причина |
|---|---|---|
| 1 | Температура помещения | Отображение температуры помещения |
| 2 | Состояние работы/остановки FCU | Отображение состояния вентилятора [если включен или выключен] |
| 3 | Общий аварийный сигнал FCU | Отображение аварийного сигнала при неожиданной остановке агрегата [Перегрузка / Аварийный останов] |
| 4 | Автоматический/Ручной статус | Показывает, находится ли устройство в автоматическом или ручном режиме |
| 5 | Управление включением/выключением вентилятора | Пульт дистанционного управления BMS для вентилятора |
| 6 | Управление регулирующим клапаном | Управление клапаном охлаждения/обогрева, обслуживающим змеевик |
| 7 | Сигнализация высокой температуры | Сигнал тревоги, если температура в помещении превышает максимально допустимую |
| 8 | Расписание | Контроль времени включения/выключения агрегата |
🟧 Схемы управления двумя [2] трубами
Ниже приведена типичная схема управления для системы фанкойлов с двумя [2] трубами.
🟩 Фанкойлы шумные?
С точки зрения шума фанкойлы не являются исключительно шумными, если они правильно установлены, обслуживаются, настраиваются и вводятся в эксплуатацию. Это включает в себя балансировку воздуха, так как именно из-за нее будет исходить много шума, если она не будет выполнена правильно.
На акустику могут влиять следующие факторы:
- Монтаж FCU
- Конструкция и прокладка воздуховодов
- Конструкция и прокладка воздуховодов подачи решетки
- Потолочная конструкция
🟩 Нужно ли фанкойлу отключать электропитание?
В соответствии со следующими кодами требуется, чтобы кнопка/устройство аварийной остановки были установлены и работали на механическом оборудовании, чтобы обеспечить безопасное и быстрое отключение в случае аварийной ситуации или во время проведения работ. Некоторые из кодов, в которых это рассматривается:
- NFPA 70 — Национальный электротехнический кодекс
- NFPA 79 — Электрический стандарт для промышленного оборудования
- BSEN 13850 — Безопасность машин. Функция аварийной остановки. Принципы проектирования
Функция аварийной остановки. Принципы проектирования🟩 Как установить фанкойл
Мы написали статью о процессе установки «FCU | Руководство по установке фанкойлов’
🟩 Как проверить и ввести в эксплуатацию фанкойл?
Прочтите нашу статью ‘Фанкойл | Процедура функционального тестирования на месте для проверки и ввода в эксплуатацию фанкойла с контрольными списками.
🟩 Как обслуживать фанкойл?
Прочтите нашу статью ‘ 8 причин для технического обслуживания фанкойла ’ о том, как обслуживать фанкойл.
⬛ Часто задаваемые вопросы
Почему в гостиничном номере обычно используется фанкойл?
Как правило, нагрузка в гостиничном номере минимальна и довольно постоянна; FCU используется по следующим причинам:
1. Требования к пространству, как правило, в вестибюле гостиничного номера есть место только для установки и оборудования.
