Что такое фанкойлы и для чего они нужны

• Главная
• Блог

Опубликовано: 22.11.2018Обновлено: 22.11.2018

Мы любим, когда дома комфортная температура, даже если за окном жара или мороз. Летом нас спасают кондиционеры. Но справится ли один кондиционер с большим частным домом? А что, если охладить нужно офис или целый торговый центр?

Многие считают, что кондиционеры ограничиваются сплит-системами
. Конечно, этот вид наиболее распространен, но существуют и другие виды, не менее эффективные. Один из них – система кондиционирования чиллер-фанкойл. Слово сложное, но из него нетрудно догадаться, из чего эта система состоит. Давайте попробуем разобрать каждую из частей системы – фанкойл и чиллер – и понять, в чем ее преимущества.

Что такое фанкойл?

Фанкойл – это устройство, которое охлаждает или нагревает воздух в помещении. Фанкойл – элемент целой системы кондиционирования. Еще его называют вентиляторным доводчиком. Фанкойл состоит из двух частей: вентилятора (fan) и теплообменника (coil). Часто в доводчике есть фильтр грубой очистки, чтобы в устройство не попадали крупная пыль
, пух и другие загрязнители. В современных моделях предусмотрен пульт дистанционного управления. В хорошо знакомых нам сплит-системах внутренний блок – это тот же фанкойл. Только сплит-системы охлаждают или нагревают воздух благодаря хладагенту – специальному газообразному веществу, чаще всего фреону. В фанкойле же работает жидкость – вода или незамерзающий водный раствор этиленгликоля.

Принцип работы
фанкойла прост:

1. Вентилятор «забирает» воздух из помещения и направляет его в теплообменник.
2. Тем временем в теплообменник попадает холодная или горячая вода – в зависимости от того, какой температуры воздуха Вы хотите достичь.
3. Вода в теплообменнике забирает или отдает тепло воздуху.
4. Затем воздух, охлажденный или нагретый, возвращается в помещение – уже нужной температуры.
5. Когда система настроена на охлаждение воздуха, на теплообменнике возникает конденсат, который с помощью насоса стекает в канализацию либо отводится на улицу.

Но откуда в теплообменник попадает вода? Чтобы ее получить, фанкойлу нужен дополнительный агрегат. Для нагрева воздуха используют котельную установку или тепловой насос, а для охлаждения – чиллер. О чиллере мы поговорим немного позже.

В одном помещении может быть несколько фанкойлов – так же, как и радиаторов отопления. Количество агрегатов зависит от площади помещения и от требований к температуре воздуха.

Фанкойл может работать не только в режиме рециркуляции воздуха, но и в смешанном режиме, то есть соединять воздух из помещения со свежим. Но такая опция есть не у всех доводчиков, а только у подключенных к приточной вентиляции.

Типы фанкойлов

По способу монтажа
фанкойлы делятся на:

• напольные;
• настенные;
• потолочные.

Есть универсальные устройства, которые крепятся и на стену, и на потолок. Также существуют корпусные
и бескорпусные
фанкойлы. Модели без корпуса стоят дешевле; их обычно маскируют за декоративными панелями или подвесными потолками.

По количеству теплообменников
вентиляторные доводчики бывают:

• Двухтрубные, когда от одного теплообменника отходит две трубы. По одной трубе вода поступает в фанкойл, по другой – уходит обратно. В основном двухтрубные модели используются только для охлаждения. Нагрев воздуха тоже возможен, но придется подогревать воду в дополнительном теплообменнике и использовать специальный насос.
• Четырехтрубные. В таких фанкойлах теплообменника два, от каждого отходит по две трубы. В одном теплообменнике циркулирует холодная вода, а в другом – горячая. Благодаря этому прибор без проблем и охлаждает, и нагревает воздух.

Есть еще одна классификация фанкойлов:

• Кассетные фанкойлы устанавливают там, где есть подвесные потолки. Они бывают двух- и четырехтрубными. Обычно кассетные модели производятся без корпуса, так как его большая часть все равно скрыта. Видна остается лишь декоративная панель – на ней расположены жалюзи, распределяющие поток воздуха. Фанкойл кассетного типа почти не шумит, относительно прост в монтаже, а также равномерно распределяет воздух по всему помещению.
• Канальные фанкойлы часто используют для крупных объектов, например офисов и торговых центров. Их устанавливают внутри вентиляционной системы за подвесным потолком и за фальшстенами. Фанкойлы канального типа могут либо подавать свежий воздух, либо очищать уже имеющийся.

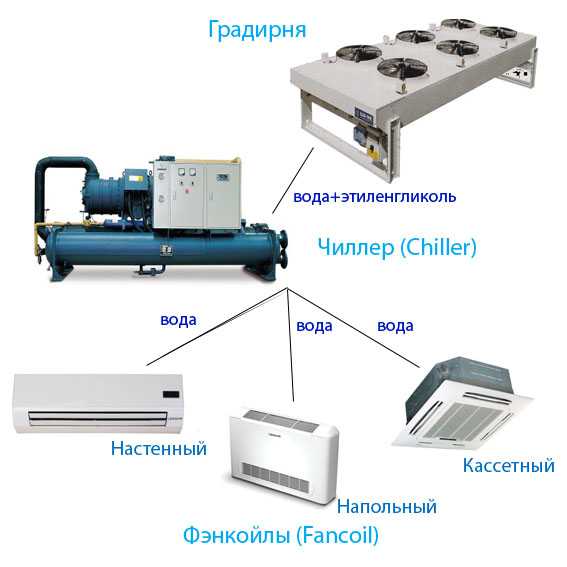

Чиллер – партнер фанкойла

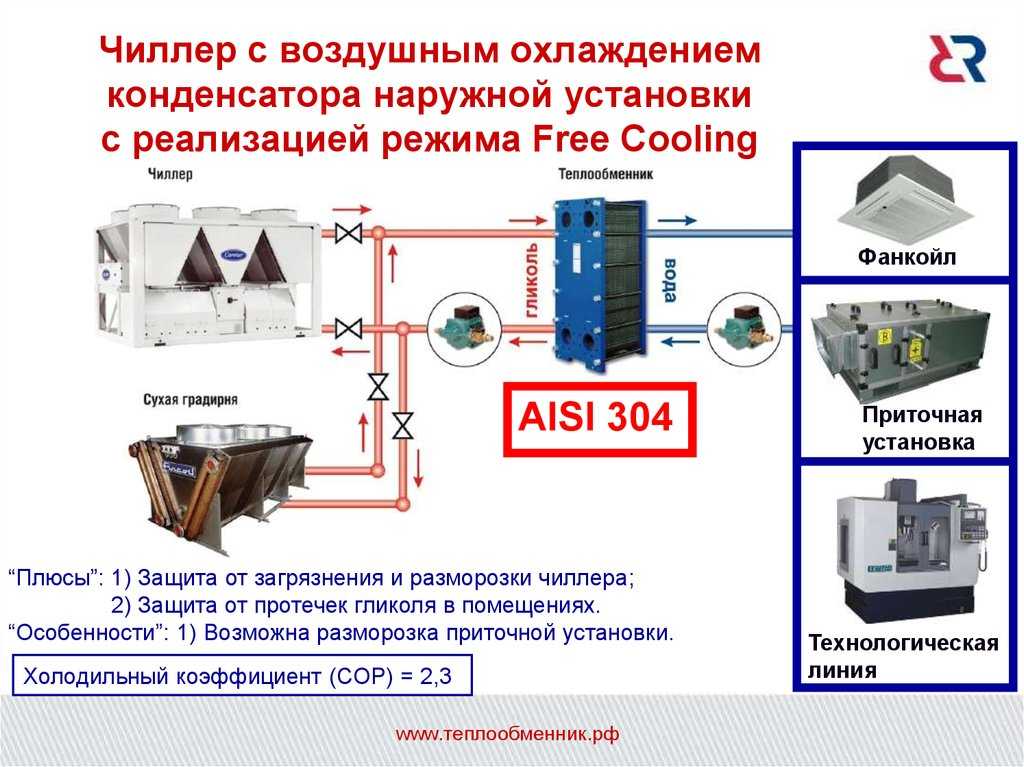

Чиллер – это машина для охлаждения жидкости. Часто он работает в паре с фанкойлом, но ему есть и другое применение: например, с помощью чиллера заливают каток, охлаждают медикаменты. Как правило, чиллер в системе чиллер-фанкойл находится на крыше или в техническом помещении.

По типу охлаждения
чиллеры делятся на два вида:

• С воздушным охлаждением, когда конденсатор в чиллере – устройство, в котором хладагент из газа превращается в жидкость – обдувается потоком воздуха.
• С водяным охлаждением, когда конденсатор в чиллере охлаждается проточной водой

По наличию режима обогрева
– тоже на два:

• Чиллеры с возможностью нагрева – еще их называют реверсивными – могут не только охлаждать, но и нагревать жидкость.
• Чиллеры без возможности нагрева.

Также есть абсорбционные и парокомпрессионные чиллеры:

• Абсорбционные. В таких чиллерах вместо фреона используется смесь воды и бромида лития. В России они пока не очень распространены.
• Парокомпрессионные. Сейчас этот вид наиболее распространен. По сути, это тот же фреоновый кондиционер, только через него проходит не воздух, а вода. Парокомпрессионные чиллеры состоят из компрессора, конденсатора, терморегулирующего вентиля и испарителя.

Принцип работы
чиллера следующий:

1. Компрессор повышает давление фреона – газообразного хладагента.
2. Затем фреон поступает в конденсатор, где охлаждается и становится жидким.
3. В терморегулирующем вентиле (ТРВ) фреон закипает и начинает испаряться.
4. В испарителе фреон забирает тепло у воды.
5. Фреон снова становится газообразным, и цикл повторяется.
6. Вода, охлажденная в испарителе, попадает в фанкойл, который распределяет воздух по помещению.

Установка чиллера: от проектирования до тестовых испытаний

Самое сложное в установке системы чиллер-фанкойл – монтаж чиллера. Он проходит в несколько этапов:

1. Подготовительные работы. На данном этапе выясняются особенности помещения или здания, подбирается необходимое оборудование.
2. Выбор места. Место подбирается с учетом веса и размеров чиллера. Также важно предусмотреть свободные подходы к агрегату, чтобы его легко было обслуживать.
3. Монтаж основания. Просто так поставить чиллер на пол или крышу не получится – необходимо основание или крепежная рама, на которую потом будет устанавливаться прибор.
4. Виброизоляция. Чтобы колебания от работы чиллера не ощущались как небольшое землетрясение, устанавливают антивибрационные опоры.
5. Монтаж самого чиллера. Если агрегат слишком большой, его устанавливают с помощью специальной техники.
6. Монтаж гидравлического контура, то есть подсоединение к охладителю трубопроводов и установка фанкойлов.
7. Настройка электрических систем и тестирование работы чиллера.

Климатическое оборудование должны подбирать, устанавливать и обслуживать квалифицированные специалисты.

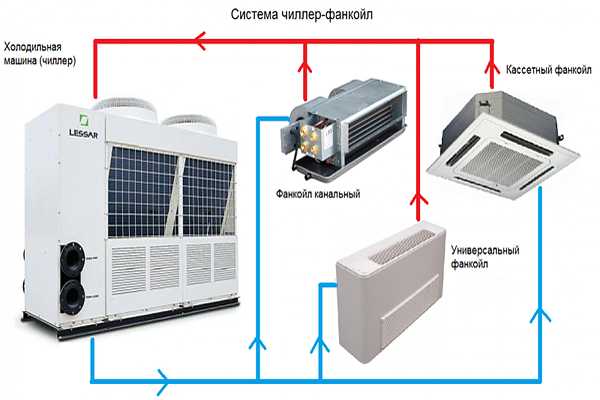

Система чиллер-фанкойл: плюсы и минусы

Теперь, когда мы знаем, что такое фанкойл и чиллер, мы можем понять, что представляет собой система чиллер-фанкойл. Чиллер, внешний блок системы, соединен трубопроводом с фанкойлом – внутренним теплообменником, который обдувается вентилятором.

Но зачем вообще нужна такая система, если есть обычные кондиционеры? Дело в том, что она имеет несколько преимуществ перед сплит-системами:

• Масштабируемость. Из-за газового хладагента расстояние между внутренним и внешним блоками в сплит-системах ограничено. В системе чиллер-фанкойл можно присоединить сколько угодно фанкойлов на расстоянии до нескольких сотен метров – конкретные характеристики зависят от мощности чиллера и насосной станции. За счет этого даже в большом здании может использоваться всего один чиллер.
• Эстетическая составляющая. Из-за ограниченного расстояния между внутренним и внешним блоками наружный блок обычного кондиционера помещают на фасаде здания. В системе чиллер-фанкойл чиллер размещается на крыше или в техническом помещении, поэтому внешний вид фасада сохраняется.
• Универсальность. Если многие сплит-системы перестают эффективно работать зимой, этот вариант кондиционирования работает круглосуточно при любой температуре. К тому же благодаря большому количеству фанкойлов можно без проблем регулировать температуру воздуха в каждом отдельно взятом помещении.
• Безопасность. Хладагент жидкий, а не газовый, как в сплит-системах, поэтому вероятность возникновения аварии гораздо ниже.

Недостатки у системы чиллер-фанкойл тоже имеются

• Низкое качество или отсутствие фильтрации воздуха. Несмотря на то, что некоторые модели подают свежий воздух, основная их функция – изменение температуры, а не очищение. Если Вы хотите, чтобы в помещение поступал чистый и свежий воздух, стоит обратить внимание на компактную систему приточной вентиляции или очиститель-обеззараживатель: они очистят воздух не только от пыли, но и от других, не менее опасных, загрязнителей.
• Размеры. Габариты у системы внушительные, поэтому ставить ее резонно только в больших помещениях и многоэтажных зданиях.
• Сложность монтажа. Простой кондиционер может установить и пара человек; монтаж системы чиллер-фанкойл требует большее количество специалистов – хотя бы из-за большого веса чиллера. К тому же все монтажные процедуры необходимо выполнять до отделочных работ.
• Трудоемкое техобслуживание. Установить систему мало – нужно еще и регулярно проверять, как она работает. Для этого нужен квалифицированный персонал.

Надеемся, что благодаря нашей статье Вы узнали что-то новое и полезное о фанкойлах и чиллерах. Успехов!

Фанкойл – что это, принцип работы и применение

Содержание:

• Фанкойл – что это
• Как работает фанкойл
• Типы фанкойлов
• Неотъемлемая часть конструкции – чиллер
• Принцип работы чиллера
• Преимущества фанкойлов

Для большинства людей системы для кондиционирования помещений ограничиваются только привычными для всех спит-системами. И это неудивительно, ведь эту климатическую технику можно встретить повсеместно, их устанавливают и в жилых, и в производственных помещениях. Многие будут удивлены, но привычный кондиционер, состоящий из внешнего и внутреннего блоков, – это далеко не единственный вариант техники, применяемый для поддержания стабильной температуры в помещении. С этой же целью используют фанкойл.

Фанкойл – что это

Как и классические сплит-системы, фанкойлы используют для охлаждения и нагрева воздуха в помещении. Проще всего фанкойл рассматривать как один из элементов в единой системе кондиционирования. Ещё одно название данного прибора – вентиляторный доводчик, состоящий из двух частей, одна из которых – вентилятор, а вторая – теплообменник. Он полностью оправдывает и объясняет своё использование в системе кондиционирования. Помимо вентилятора и теплообменника, все чаще в современных моделях фанкойлов можно встретить фильтр, основная задача которого – очищать поступающий воздух от крупной пыли, пуха и других частичек. Также все чаще фанкойлы дополняют пультом для дистанционного управления устройством. Из такого небольшого описания можно сделать вывод, что устройство действительно очень напоминает кондиционер и принципом работы, и способом управления.

Если продолжить сравнивать привычную сплит-систему с фанкойлом, то можно заметить, что в обоих случаях принцип работы примерно один и тот же.

Единственная разница заключается в способе охлаждения. В сплит-системе – это хладагент (в большинстве случаев – газообразный фреон), а в фанкойлах для охлаждения используют жидкость. Это может быть вода или незамерзающий раствор на основе этиленгликоля.

Как работает фанкойл

Алгоритм работы устройства максимально прост:

1. Воздух из помещения с помощью вентилятора попадает в теплообменник.
2. В зависимости от того, на какой режим работы настроен фанкойл, в теплообменник попадает горячая или холодная жидкость.
3. Воздух в теплообменнике охлаждается или, напротив, нагревается в зависимости от заданного режима работы.
4. Подготовленный для помещения воздух возвращается.
5. Если фанкойл работал на охлаждение, то возможно образование конденсата. Он скапливается непосредственно на теплообменнике. Образовавшаяся жидкость с помощью насоса выводится в канализацию или на улицу.

Рассматривая приведённый перечень действий, каждый может задаться вопросом: откуда в устройстве берётся вода и куда она исчезает, когда охлаждающий «круг» завершен? Вопрос логичный, и без ответа на него невозможно полностью понять, как работает устройство. На самом деле все предельно просто: для осуществления охлаждения или нагрева воздуха фанкойлу необходимо дополнительное оборудование. В случае, когда фанкойл используется для охлаждения и нагрева, его подключают к реверсивному чиллеру или тепловому насосу. Если же фанкойл применяют только для отопления, его подсоединяют к любому отопительному котлу.

Как уже было сказано, фанкойл – это часть большой системы кондиционирования. Её частями являются агрегаты для нагрева и охлаждения воды, а также непосредственно фанкойл. Стоит отметить, что количество фанкойлов может варьироваться и зависит от потребностей помещения. Для больших помещений потребуется большее количество фанкойлов. В этом смысле данный вариант кондиционера проще всего сравнить с радиаторами отопления, количество которых определяется по тому же принципу.

Выбирая фанкойл, необходимо сразу определиться с тем, чего вы ожидаете от его использования. Возможно, вас устроит только регуляция температуры воздуха, а может быть, вы желаете получить более широкий функционал. Так, некоторые устройства можно подключить к приточной вентиляции. Однако данная опция доступна только с отдельными фанкойлами.

Типы фанкойлов

Придя в магазин или выбирая оборудование в интернете, можно увидеть, что устройства различаются. В первую очередь фанкойлы отличаются вариантом установки. В продаже можно встретить модели, пригодные для установки на стенах, полу или потолке. Кроме того, существуют и универсальные устройства, их при необходимости можно устанавливать, как на стенах, так и на потолке.

Ещё одна интересная особенность этих кондиционеров заключается в том, что в продаже представлены модели в корпусе и без него. Как можно предположить, безкорпусные фанкойлы стоят дешевле. Их приобретают с целью последующей декорации с помощью панелей и другого отделочного материала.

Не менее важный аспект в выборе фанкойла – количество теплообменников. Изучая ассортимент магазина, можно увидеть, насколько разновидностей:

• двухтрубные – в этом случае по одной трубе вода попадает в теплообменник, а по другой – идёт обратно. Обычно этот вид фанкойлов используют только для охлаждения. Конструкция очень простая, поэтому для обогрева потребуется покупка и установка дополнительного оборудования;
• четырёхтрубные – данное устройство оборудовано двумя парами труб, по одной циркулирует холодная вода, а по другой – горячая. Такой фанкойл можно использовать и для охлаждения, и для обогрева.

Удивительно, но это ещё не последняя классификация фанкойлов. Помимо прочего, их можно разделить в зависимости от того, где планируется установка. В случае установки фанкойла на подвесной потолок используют кассетную модель. Она может быть оборудована двумя или четырьмя трубами, то есть возможно использование и для охлаждения, и для обогрева. Кассетные фанкойлы очень тихие, и так как их используют для монтажа на подвесном потолке, то обычно их производят без корпуса. Для обеспечения свежим воздухом или регулировки температуры в больших производственных и офисных помещениях используют канальные фанкойлы.

Их монтируют прямо в систему вентиляции, расположить канальный фанкойл можно над подвесным потолком, за декоративными перегородками, иными словами, где угодно.

Неотъемлемая часть конструкции – чиллер

Чиллер необходим для охлаждения жидкости, которая в свою очередь будет использована для охлаждения воздуха. На самом деле чиллер используют не только для работы фанкойлов. Помимо этого, они необходимы при заливке катков, для охлаждения лекарств. При работе в системе кондиционирования чиллер устанавливают на крыше объекта или в помещении технического назначения.

Несмотря на то, что функционал у чиллера достаточно узкий (его используют только для охлаждения), это устройство можно разделить на две разновидности:

• воздушное охлаждение – хладагент остужается в этом случае с помощью потока холодного воздуха;
• водяное охлаждение
  – для охлаждения используется вода.

Некоторые модели могут работать и в режиме нагрева. Чиллеры способны работать и в режиме нагрева, также их называют реверсными. В этом случае одно устройство способно и нагревать, и охлаждать. По-прежнему распространены чиллеры, работающие только на охлаждение.

В зависимости от того, какой способ охлаждения используется в чиллерах, их можно разделить на абсорбционные и парокомпрессионные. Первая разновидность ещё не получила широкое распространение в России, но, безусловно, у таких чиллеров ещё все впереди. В устройствах этого типа фреон заменяет раствор воды и бромида лития. Намного чаще пользователи из России выбирают установку парокомпрессионных чиллеров. Конструкция практически не отличается от кондиционера, в котором для работы использовался фреон. Только в этом случае он был заменён на воду. Для превращения воды в пар устройство оборудовано компрессором, конденсатором, терморегулирующим вентилем и испарителем.

Принцип работы чиллера

Фанкойлы чаще всего можно встретить в торговых и офисных помещениях, поэтому большинство людей вообще не представляет себе, как работает эта система кондиционирования, и если с самим фанкойлом все примерно понятно, то принцип работы чиллера для многих остаётся загадкой. Необходимо исправить это упущение и познакомится с ним поближе:

1. Компрессор нагнетает необходимое давление для использования хладагента, приведённого в газообразное состояние.
2. Фреон поступает в конденсатор. Здесь он охлаждается и приходит в жидкое состояние.
3. Фреон попадает в терморегулирующий вентиль, где приходит в состояние кипения, после чего испаряется.
4. Испаряющийся фреон охлаждает воду.
5. После привидения всей массы фреона в газообразное состояние цикл проходит заново.
6. Охлаждённая жидкость попадает в фанкойл, а из него – в помещение.

Преимущества фанкойлов

В заключение хочется сказать несколько слов о преимуществах данного типа климатического оборудования. Рассмотрев внимательнее принцип и особенности работы фанкойла и чиллера, уже можно сделать какие-то выводы о том, нужны ли они, когда есть привычные сплит системы. И вывод напрашивается сам собой. Конечно, нужны, ведь у них есть несколько преимуществ.

Данная система подойдёт для любого помещения независимо от площади. Если комната очень просторная, достаточно добавить дополнительные фанкойлы и температура воздуха всегда будет идеальной. К тому же фанкойл и чиллер успешно будут работать и в зимнее время года, а это, как известно, под силу далеко не всем спит-системам. Использование жидкого теплоносителя позволяет снизить вероятность аварии, благодаря чему можно говорить о высокой надежности и безопасности фанкойлов. Подвести итог стоит, вспомнив о не менее важном преимуществе системы

фанкойл-чиллер: она способна вписаться в любой интерьер, ведь этот кондиционер можно полностью замаскировать, используя декоративные панели.

Атмосфера в доме и на работе всегда должна быть приятной и установка современной системы кондиционирования просто необходима для обеспечения комфорта людей.

конструкция и монтаж вентиляторного доводчика

Выбирая систему кондиционирования и отопления для своего дома, имеет смысл узнать, что такое фанкойл, какие функции выполняет климатическое устройство, и в каких ситуациях его целесообразно использовать.

В статье мы привели развернутые ответы на обозначенные вопросы. Из материала вы узнаете, как работает, из каких элементов состоит вентиляторный доводчик, какие существуют разновидности фанкойлов и в чем их особенности.

Мы указали правила размещения климатического оборудования, а также описали специфику монтажа техники в частном доме и квартире.

Содержание статьи:

• Принцип действия фанкойла
• Какими бывают фанкойлы?
• Особенности монтажа такой техники
• Установка фанкойла в квартире
• Выводы и полезное видео по теме

Принцип действия фанкойла

Название прибора происходит от двух английских слов: “fan” — вентилятор и “coil” — змеевик. Эти основные элементы и обеспечивают работу устройства. Система с использованием таких устройств обычно применяется для организации мультизонального кондиционирования воздуха в больших помещениях.

Вентилятор прогоняет воздушные потоки через теплообменник. В змеевик теплообменника в зависимости от поставленной задачи поступает горячая или холодная вода. Воздух нагревается и распространяется по помещению.

Одно из преимуществ использования вентиляторных доводчиков — это возможность не только обогревать и охлаждать воздух внутри помещения, но и разбавлять его свежими воздушными массами с улицы.

Этот вариант не сложно реализовать, если планируется использовать принудительную .

Фанкойл представляет собой систему, которая состоит из вентилятора и теплообменника. Первый прогоняет воздух через второй, придавая потоку необходимую температуру (+)

Фанкойл состоит из таких элементов, как:

• змеевик-теплообменник;
• вентилятор;
• фильтрационный блок.

В систему может быть включен только один теплообменник или сразу два, чтобы обеспечить легкий переход на другой режим работы.

Галерея изображений

Фото из

Фанкойл – это прибор, поставляющий в обрабатываемое помещение охлажденный или согретый воздушный поток, подготовка которого осуществляется чиллером

С чиллером, рабочей средой которого является не опасный для атмосферы фреон, а обычная вода, фанкойл соединяется трубопроводом

Недостатком фанкойлов считается отсутствие возможности обновлять состав воздушной массы за счет забора и подмеса воздуха с улицы

Работу фанкойлов можно контролировать и регулировать вручную или переводить их в автоматический режим. Для второго варианта потребуется установка термостатов, автоматических смесительных узлов и датчиков

По типу установки и внешнему виду фанкойлы немногим отличаются от внутренних блоков систем кондиционирования. Бывают напольными, кассетными потолочными, настенными и комбинированными

Скорость нагнетания подогретого или охлажденного воздуха в помещение стимулирует встроенный вентилятор. Желательно, чтобы он мог работать в разных скоростных позициях

Фанкойлы устанавливают преимущественно в коммерческих помещениях и производственных цехах. Однако модели последнего поколения вполне пригодны для обустройства жилых объектов

Несомненным плюсом фанкойлов считается универсальность. Они могут подключаться к системам кондиционирования и тепловым насосам

Фанкойл – составляющая климатической системы

Трубопровод, соединяющий устройство с чиллером

Оборудование без подмеса свежего воздуха

Оснащение термодатчиками для автоматизации

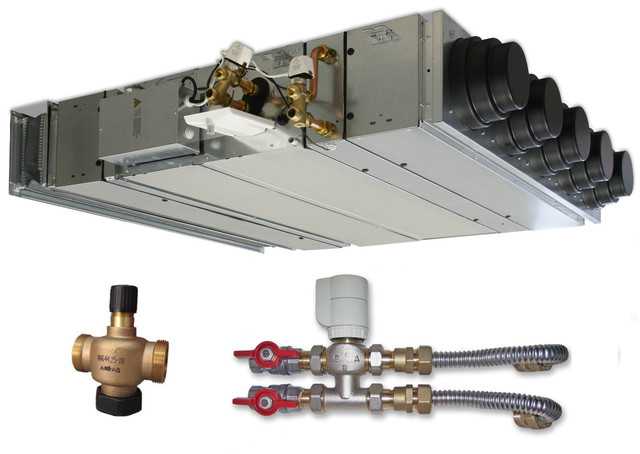

Внешний вид канального фанкойла

Вентилятор в конструкции фанкойла

Фанкойл в коммерческом помещении

Кондиционер и тепловой насос

В последнем случае один контур подключают к  — холодильной машине, генерирующей поток холодной воды, а второй — к котлу отопления или другому аналогичному нагревательному прибору. Очень популярно сочетание фанкойлов с тепловым насосом.

Стоит отметить, что если принято решение использовать , то можно установить несколько фанкойлов в разных помещениях, а работать для них будет только один чиллер.

Решение выглядит очень удобным для зданий, в которых требуется обслуживать большую площадь. Но при этом следует правильно рассчитать производительность чиллера в зависимости от количества и характеристик фанкойлов.

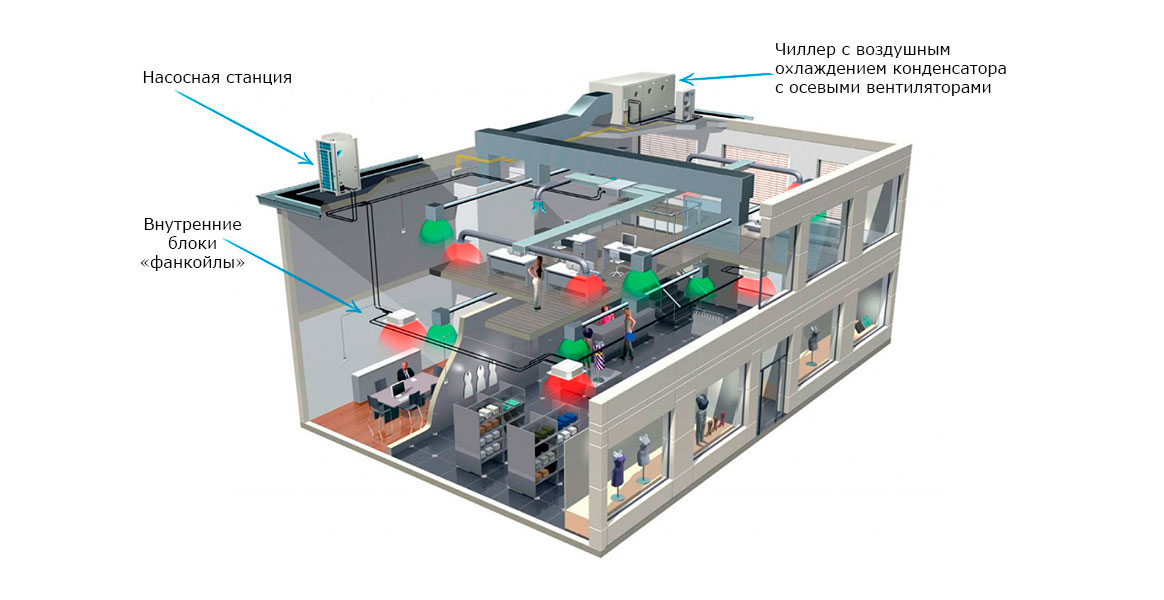

Системы типа «чиллер-фанкойл» используют для кондиционирования воздуха в больших зданиях, но они находят применение в частных домах, коттеджах и даже просторных квартирах

Для работы вентилятора следует обеспечить каждое устройство электропитанием. Для очистки воздушных масс и оздоровления микроклимата внутри помещения необходим .

Каждый фанкойл снабжен системой управления, которая в зависимости от типа устройства может быть встроенной, удаленной или дистанционной.

Кроме того, для монтажа вентиляторных доводчиков понадобится набор соединительных муфт, изоляционные материалы и т. п. В обязательном порядке для системы этого типа устанавливается дренаж, чтобы обеспечить отведение сконденсировавшейся влаги.

Использование фанкойлов дает значительную свободу при проектировании системы. Всегда можно подобрать чиллер и/или котел с подходящей мощностью и установить нужное количество фанкойлов. Монтаж относительно недорог, поскольку для теплоносителя используются обычные водопроводные трубы.

Фанкойлы могут быть незаметными, они не портят интерьер. Потолочные модели скрывают за подвесными конструкциями, а настенные можно закрыть декоративной решеткой

Система занимает относительно немного места, при желании фанкойлы и ведущие к ним коммуникации можно полностью скрыть за подвесным потолком.

Если рассматривать фанкойлы как альтернативу для сплит-системы, то они обладают важным преимуществом — позволяют сохранить внешний вид фасада неизменным.

Прибор для охлаждения и/или нагрева воды можно поставить на значительном расстоянии от фанкойлов. Если монтаж выполнен правильно и магистраль снабжена надежной теплоизоляцией, система будет работать эффективно. Это может оказаться удобным, особенно если здание имеет сложную планировку.

Настенные фанкойлы используют в качестве заменителя радиаторов. Их тоже устанавливают под окнами, чтобы компенсировать потери тепла в этих зонах

Использование обычных водопроводных, а не дорогостоящих специальных труб значительно сокращает стоимость системы и упрощает монтаж. Автоматизация системы типа “чиллер-фанкойл” выполняется примерно так же, как и для сплит-системы: с помощью пульта дистанционного управления.

Это позволяет регулировать параметры не для всего здания, а отдельно для каждой комнаты, в которой имеется фанкойл.

Насколько можно удалить фанкойл от источника тепла или холода? Это расстояние определяется мощностью насоса, который перемещает жидкий теплоноситель по трубам системы. Чем выше мощность насоса, тем больше может быть расстояние.

Это существенно расширяет количество вариантов для установки как самих фанкойлов, так и котла и/или чиллера. Предельной цифрой считается 600 м, а это более чем солидный показатель.

Систему фанкойлов можно использовать также в сочетании с таким экономичным и экологичным способом получения энергии как тепловой насос. При этом можно организовать не только одноконтурную, но и двухконтурную систему отопления, т.е. обеспечить дом горячей водой.

Если система продумана и реализована правильно, то комфортная температура установится в помещении уже через пять минут после запуска.

Какими бывают фанкойлы?

Тип фанкойла зависит от задач, которые необходимо решить с его помощью. Различают двухтрубные и четырехтрубные устройства. Первые могут работать только на нагрев или охлаждение, вторые способны решать обе задачи.

К четырехтрубным фанкойлам параллельно подключают и нагреватель, и чиллер. Режим работы системы выбирают в зависимости от времени года и потребностей.

Проще всего установить напольный вариант фанкойла. Нагретый воздух будет поступать через аккуратную решетку, встроенную в напольное покрытие

Впрочем, существует вариант, когда двухтрубную систему используют для кондиционирования воздуха летом, а затем для обогрева — зимой. При этом систему переключают то на чиллер, то на котел с помощью специального клапана, смена режима работы системы выполняется вручную.

Это довольно популярная версия, поскольку монтаж только двух труб выполнить значительно проще, чем вести четыре конструкции.

Переключение же режимов работы при использовании четырехтрубной системы может выполняться с пульта управления в автоматическом режиме.

В зависимости от места установки различают фанкойлы:

• напольные;
• настенные;
• напольно-потолочные;
• потолочные.

Назначение каждого вида устройств понятно из названия. Настенные фанкойлы чаще всего служат альтернативой обычным радиаторам водяной системы отопления. Их точно также устанавливают вдоль стен под окнами или в других подобных местах. Напольно-потолочные модели можно устанавливать и вверху, и внизу.

Кассетные фанкойлы удобны в монтаже, хорошо смотрятся в интерьере, их можно без проблем интегрировать в систему подвесного потолка

Кроме того, существуют кассетные и канальные конструкции фанкойлов. Устройства также могут быть корпусными или бескорпусными, предназначенными для скрытого монтажа. Это еще одно преимущество фанкойлов: они позволяют сделать систему отопления/кондиционирования практически незаметной.

Некоторые модели снабжены дополнительными функциями, например, системой забора свежего воздуха снаружи, возможностью электрического обогрева воздушных масс с помощью встроенных нагревательных элементов. Варианты организации системы управления также могут быть разными.

Настенные фанкойлы выглядят очень стильно, такое устройство можно повесить вместо кондиционера и управлять им с помощью дистанционного пульта

Что касается конкретных брендов, то самыми лучшими считаются фанкойлы производства Carrier и York. Отличные качества демонстрируют модели фирмы Trane, а также McQuay, это надежные устройства европейского производства.

General Сlimate представляет широкий модельный ряд фанкойлов в различной комплектации. А модели фирмы Daikin по отзывам владельцев, выглядят очень стильно. Среди недорогих изделий выделяются фанкойлы Aerotek — популярный китайский бренд.

Особенности монтажа такой техники

Монтаж фанкойла — задача не из простых. Если у владельца дома нет большого опыта в монтаже отопительного и/или холодильного оборудования, лучше обратиться к профессионалам. Сначала устанавливают собственно фанкойл. Место монтажа зависит от типа устройства: потолок, пол, стена.

В любом случае нужно обеспечить свободное перемещение воздушных масс от фанкойла по всему помещению, чтобы работа устройства была эффективной.

После установки фанкойла необходимо собрать узел обвязки, установить трубы и уложить слой теплоизоляции. Следует поставить ряд таких элементов, как запорные краны,, манометры и т.п.

Отличным вариантом для монтажа системы этого типа могут оказаться трубы с каучуковым покрытием. Они компактны и обладают хорошими теплоизолирующими свойствами.

При необходимости монтируются. Эти конструкции следует снабдить шумоизоляцией. Чтобы вода распределялась по системе равномерно и была обеспечена ее правильная гидравлика, используют балансировочные клапана.

Наличие этих устройств существенно облегчает настройку системы, поскольку независимо от ее конфигурации везде можно будет использовать одинаковые водопроводные трубы.

Такой смесительный узел необходимо установить при подключении системы фанкойлов к чиллеру или котлу. Неопытным монтажникам лучше проконсультироваться со специалистами

При составлении проекта системы необходимо учесть длину воздуховодов, которая строго нормируется. Это особенно актуально при установке настенных фанкойлов под окнами. Стальные воздуховоды снабжают вибрационным глушителем. Обязательно монтируется система сбора и отвода конденсата.

Поддоны для сбора влаги следует закрепить под соответствующими отверстиями. После этого вентилятор и электронагреватели (если они имеются) подключают к электропитанию. Затем все контакты, каналы и трубы проверяют на герметичность.

После этого систему запускают и опрессовывают, чтобы проверить качество монтажа. Если огрехов нет, можно продолжать отделочные работы.

Трубы, которые присоединяют к фанкойлам, нужно тщательно загерметизировать и покрыть слоем теплоизоляционных материалов. Перед началом монтажа следует составить проект и выполнить расчеты системы

Проще всего справиться с монтажом напольного варианта фанкойла. Для него не нужно устанавливать канал отведения конденсата. Устройство имеет два патрубка, которые присоединяют к соответствующему прибору.

При монтаже настенных, потолочных и кассетных моделей подключение к электросети производится по более сложной схеме, чем для напольного фанкойла.

В любом случае установить четырехтрубную систему будет сложнее всего. Для монтажа любого типа системы важно правильно выполнить проектирование и ряд специальных расчетов.

Установка фанкойла в квартире

Устройства этого типа в определенной степени можно назвать универсальными. При соблюдении некоторых рекомендаций вентиляторные доводчики можно успешно устанавливать даже в обычных квартирах.

Для небольших площадей можно использовать только один фанкойл, от которого теплый (или холодный) воздух распределяется по квартире через систему воздуховодов.

Фанкойл обычно ставят в прихожей или в санузле, трубы можно спрятать под подвесным потолком. Конечно, потолок в месте монтажа основного устройства придется опустить, что не всегда удобно в квартирах с небольшой высотой комнат.

Однако в других помещениях проблему можно устранить, если сделать двух- или даже трехуровневый потолок, чтобы спрятать менее громоздкие воздуховоды.

Место расположения фанкойла обусловлено не только размерами устройства. В процессе работы агрегат производит значительное количество шума, который едва ли будет уместен в жилых помещениях. Для обслуживания всей квартиры придется взять достаточно мощный фанкойл, а чем производительнее устройство, тем больше от него шума.

Конечно, система только с одним фанкойлом обойдется относительно недорого, да и монтаж будет не слишком сложным.  Однако в этом случае утрачивается преимущество климатической мультизональности, характерной для более крупных систем.

Регулировать работу фанкойла можно будет с пульта дистанционного управления, но выбранный режим распространится на все комнаты. Это не слишком удобно, если окна комнат выходят на разные стороны и прогреваются солнцем по-разному.

Альтернативным вариантом считается установка небольшого фанкойла в каждой комнате или только в некоторых комнатах. В этом случае регулировать микроклимат в отдельных помещениях будет значительно проще.

Шум от небольших устройств будет меньше, его воздействие можно существенно снизить, выбрав правильное место для установки и используя средства подавления шума.

Устанавливать системы с фанкойлами лучше всего во время строительства или капитального ремонта, чтобы проводить отделочные работы уже после окончания монтажа

Конечно, обойдется монтаж подобной системы недешево. Два-три фанкойла можно поставить как и в первом варианте — в прихожей, а затем развести воздуховоды в разные комнаты. В этом случае проблему шума решить еще проще. В дальнейшем достаточно настроить каждый фанкойл, чтобы получить подходящую температуру в отдельных зонах.

Такие системы могут быть использованы в сочетании с принудительным приточным вентилированием. Они будут не только изменять температуру воздуха, но и обновлять его состав. Чтобы отводить появившийся в процессе работы конденсат, используют специальные помпы, которые перекачивают влагу в канализационную систему.

Выводы и полезное видео по теме

В этом ролике описаны принципы работы фанкойлов и особенности монтажа таких устройств:

В жилищном строительстве фанкойлы все чаще находят эффективное применение. Очень важно правильно спроектировать и реализовать установку вентиляторного доводчика, чтобы обеспечить его безупречную работу на длительный срок.

Есть, что дополнить, или остались вопросы по выбору, работе и монтажу фанкойла? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях. Форма для связи расположена ниже.

Фанкойл. Что это такое, его виды и принцип работы

Фанкойл – одна из разновидностей оборудования для климатического контроля в помещениях, охлаждения и обогрева воздуха. Фанкойл выполняет те же задачи, что бытовой или промышленный кондиционер, но имеет ряд конструктивных отличий и несколько иной принцип работы.

Что это. Описание

Фанкойл – это внутренний блок водяной системы кондиционирования воздуха (СКВ). Это устройство еще называют вентиляторным доводчиком, а с английского его название дословно переводится как вентилятор-змеевик. Название точно отображает особенности конструкции фанкойла, главными элементами которой являются нагнетающий вентилятор и радиатор в форме змеевика с пластинами для увеличения площади теплообмена. Также в состав устройства входят:

• корпус с воздухозаборными решетками, которые часто закрывают жалюзи;
• фильтр грубой очистки воздуха;
• электромагнитный клапан, посредством которого регулируется расход воды, циркулирующей по контуру теплообменника – это одна из составляющих механизма регулировки температуры;
• электронный модуль управления, который регулирует обороты вентилятора и положение клапана;
• емкость для сбора конденсата и дренажная труба для его отвода за пределы блока. Фанкойлы могут дополнительно комплектоваться дренажным насосом для перекачки конденсата на значительные расстояния;
• панель управления на корпусе или пульт дистанционного управления.

Принципиальное отличие фанкойла от внутреннего блока сплит-системы заключается в том, что хладагентом (теплоносителем) служит не фреон, который меняет агрегатное состояние, а чистая вода или антифриз – вода с добавкой этиленгликоля, других веществ, которые препятствуют ее замерзанию. Ее циркуляция обеспечивается внешним насосом, в конструкцию фанкойла водяной насос не входит.

Виды фанкойлов

Основная классификация фанкойлов осуществляется по способу монтажа. Различают устройства:

• настенные (консольные), простейший вариант, по внешнему виду практически идентичны внутренним блокам настенных сплит-систем и устанавливаются аналогичным образом;
• канальные, обычно не имеют корпуса, пластиковой обшивки, только металлическую раму, к которой крепятся все детали агрегата. Это аналог канального кондиционера, устройство, к которому подведены водяные трубки и целая система воздуховодов для снабжения помещений прохладным воздухом, забора теплого воздуха;
• кассетные, встраиваются в подвесной потолок, из элементов корпуса у них присутствует только лицевая панель;
• напольные (колонные), есть модели в декоративном корпусе, предназначенные для открытой напольной установки, и без пластиковой обшивки, для скрытого монтажа за съемными стеновыми панелями, в коробах;
• универсальные, напольно-потолочные, с фронтальным забором воздуха, двумя решетками. Могут монтироваться вертикально на полу и горизонтально под потолком.

Также фанкойлы подразделяются на корпусные и бескорпусные (скрытого монтажа), различаются количеством теплообменников. В настенных моделях файнколов только один теплообменник, подключение двухтрубное. Все остальные типы могут иметь 1 теплообменник и 2-трубное подключение либо 2 теплообменника и 4-трубное подключение.

Фанкойл – принцип работы

Основная функция фанкойла заключается в том, чтоб посредством теплообменника передавать воздуху тепло или холод, которые вырабатываются отдельной установкой – электрическим или газовым котлом, тепловым насосом, чиллером. Обычно фанкойл осуществляет рециркуляцию воздуха в помещении с изменением его температуры, в более сложных моделях есть функция подмеса свежего воздуха. Данное климатическое оборудование работает по такой схеме:

• вентилятор доводчика нагнетает воздух из помещения (в моделях с подмесом – смесь внутреннего и наружного воздуха) внутрь установки;
• воздух проходит через фильтры, очищается от примесей;
• очищенный воздух взаимодействует с радиатором, в зависимости от режима работы, температуры воды в теплообменнике, нагревается или охлаждается и под воздействием вентилятора снова попадает в помещение;
• электроника контролирует температуру внутреннего воздуха, если она отличается от заданной, электромагнитный клапан открыт и обеспечивает поступление воды (антифриза) из нагревательной или холодильной установки. При достижении заданной температуры клапан перекрывает ток воды;
• электронный блок управления также может регулировать воздухопроизводительность, интенсивность охлаждения или нагрева, переключая вентилятор в нужный режим;
• при работе фанкойла в режиме охлаждения на теплообменнике образуется конденсат, который выпадает в специальный поддон и по трубе выводится в канализацию.

Чиллер-фанкойл. Что это

Чиллер-фанкойл – наиболее распространенная разновидность водяных систем кондиционирования воздуха. Чиллер – это холодильный агрегат (инверторные чиллеры могут также работать на обогрев), который устанавливается на улице или в техническом помещении. По охлаждающему контуру циркулирует фреон. Охлаждение теплоносителя осуществляется за счет теплообмена между жидкостью и фреоном, а если разница между температурами жидкости на входе и выходе превышает 7°, используется промежуточный хладагент.

Чиллер и фанкойл соединяются водяными трубами, причем межблочная водяная трасса по длине может вдвое превосходить фреоновую. Циркуляцию воды обеспечивает насос или система насосов, в состав гидромодуля также входит расширительный бак и автоматика.

Как правильно подобрать

При выборе фанкойла нужно обратить внимание на такие моменты:

• мощность, производительность модели должна соответствовать площади помещения. Для небольших помещений можно подобрать фанкойл с любым типом монтажа, а вот для масштабных объектов лучшим решением будет канальный;
• если есть возможность скрытой установки или помещение техническое, внешний вид оборудования не имеет значения, подойдут бескорпусные модели, для открытой установки немаловажное значение имеет дизайн корпуса;
• для мультизональной системы (в одних помещениях фанкойлы работают на обогрев, в других – на охлаждение) обязательно нужен 4-трубный фанкойл, для однозональной (поддерживается один режим во всех помещениях) достаточно 2-трубного;
• не во всех моделях фанкойлов есть электромагнитный клапан. Модели без него дешевле, но экономия сомнительная – понадобится внешняя обвязка с использованием вентиля, запорной арматуры, сервопривода;
• в более дорогих, продвинутых моделях есть дополнительные опции – подмес свежего воздуха, встроенный ТЭН для подогрева воздушного потока.

Фанкойл – безопасный кондиционер

Фанкойлы подходят для кондиционирования воздуха в помещениях разной площади. Они могут работать на охлаждение и обогрев, входить в состав мультизональных систем кондиционирования. Водяные системы кондиционирования безопаснее фреоновых (исключена утечка фреона внутри помещения), а прокладка коммуникаций между фанкойлом и чиллером обходится дешевле межблочной трассы в сплит-системе. Но само оборудование (с учетом стоимости чиллера) дороже, поэтому в быту выгоднее сплит-системы, а вот на масштабных объектах в полной мере раскрываются преимущества водяных СКВ.

Применение и принцип работы фанкойлов: характеристика, особенности и преимущества

Содержание:

• Составные части системы чиллер-фанкойл
• Составляющие части кондиционера-доводчика
• Принцип работы кондиционеров-доводчиков
• Классификация фанкойлов
• Главные плюсы и минусы применения чиллера и фанкойла

В оборудовании, которое применяется для кондиционирования помещений, нередко устанавливают такую конструкцию вентиляции, как чиллер-фанкойл. Она кондиционирует потоки воздуха благодаря наличию нестандартного хладагента. Вместо газа используется специальная незамерзающая жидкость. Прежде чем устанавливать подобное кондиционирование, необходимо разобрать применение и принцип работы фанкойлов – что собой представляет, где лучше используется и каковы её преимущества.

Составные части системы чиллер-фанкойл

Водоохлаждающая машина

Благодаря такой конструкции появляется возможность индивидуальной, то есть зональной вентиляции помещений. Состоит она из:

• холодильного агрегата, с помощью которого нагреваются или охлаждаются жидкости-теплоносителя;
• фанкойлов – местных теплообменников. Сквозь них проходит охлаждающийся или нагревающийся поток;
• магистральная разводка соединений агрегатов;
• станция, которая с помощью насоса перегоняет теплоноситель по магистралям;
• два бака: расширительный и накопительный;
• в качестве холодильного агента может выступать вода либо её смесь с этиленгликолем;
• выносной или встроенный блок управления агрегатом.

Благодаря своему применению и принципу работы, фанкойлы используются чаще всего в больших зданиях, где необходимо регулировать температуру во всех помещениях или комнатах. Например, это может быть многоэтажный офис, санаторий, гостиница. Система чиллер-фанкойл может независимо обеспечивать регулировку температуры во всех залах.

Фанкойлы – кондиционеры-доводчики – устанавливаются в каждой комнате и включаются произвольно, тем самым охлаждая или подогревая пространство. Чем мощнее насосы оборудования, тем увеличивается возможность установки охлаждающего агрегата подальше от чиллера. Процесс охлаждения воздуха в помещении происходит следующим образом. Благодаря заборным отверстиям воздух попадает внутрь вентиляционного оборудования. Затем он приобретает необходимую температуру за счёт того, что проходит сначала через вентилятор, а затем поступает в теплообменник. К этому потоку добавляется порция нового и свежего воздуха, если конструкция имеет подключение к приточной вентиляции.

к содержанию ↑

Составляющие части кондиционера-доводчика

• тепло передвигается по системе с помощью одного или двух теплоносителей;
• воздушный поток циркулирует за счёт наличия вентилятора;
• подающийся поток проходит фильтрацию через специальный блок;
• управляется охлаждающее оборудование с помощью удалённого, встроенного либо дистанционного пульта;
• дополнительные части, с помощью которых происходит крепление агрегата ко всей конструкции и его установка.

к содержанию ↑

Принцип работы кондиционеров-доводчиков

По всей длине оборудования находится вентилятор. В него поступает воздух и равномерно распределяется. Вентилятор работает практически бесшумно. Его принцип работы может быть либо центробежным, что практичней использовать для помещений с большой и средней площадью. Для маленьких помещений используют тангенциальные вентиляционные системы.

Вентилятор необходим для того, чтобы принудительно загнать воздух в теплообменник. Теплоносители в теплообменник поступают через змеевики, которые представляют собой медные трубы. В системе чиллер-фанкойл в качестве хладагента вместо газа используется раствор воды и этиленгликоля либо чистая вода.

Аппарат для охлаждения жидкости

Центральное отопление обеспечивает подачу воды в систему. К ней он подсоединяется с помощью муфт. В то время, когда теплообменник заполняется водой, через воздушные клапаны выходит воздух. Конденсат сливается через специальный патрубок. Иногда, на входе располагают отдельный электронагреватель. Делают это для того, чтобы увеличить эффективность работы вентиляционного оборудования.

Центральный кондиционер устанавливается всегда поближе к чиллеру – на чердаке или на крыше. Принцип работы всей системы состоит в том, что вся охлаждающая масса от чиллера направляется на каждый отдельный фанкойл и на теплообменник. Через центральный кондиционер, в соответствии со всеми санитарными нормами, подаётся охлаждённый воздушный поток. Основное назначение кондиционера-доводчика – отвечать за регулировку температуры в каждом отдельном помещении. Воздух к нему подаётся с центрального кондиционера и помещения, а это приводит к уменьшению расхода воздуха. Благодаря такой конструкции снижаются затраты на кондиционирование больших многокомнатных зданий.

к содержанию ↑

Классификация фанкойлов

Устройства имеют несколько классификаций. В зависимости от количества теплообменников они могут быть двухтрубные или четырёхтрубные. 2-ух трубные используются в том случае, если допускается смешивание охладительного агента при работе на нагрев и охлаждении. 4-ёх трубные устройства применяются, если нельзя смешивать хладагенты (например, когда в их роли выступает вода и этиленгликоль). Главная классификация – в зависимости от их монтажа и установки. Таким образом, бывают такие вентилирующие устройства:

Фанкойл промышленный

1. Настенные.
2. Кассетные. Если модель кассетная потолочная, то предназначена она для встраивания в подвесной блок помещения. Особенностями устройства подобного типа выступают: оригинальный дизайн, подача свежей порции воздуха, конденсат отводится в специальную встроенную помпу, лёгкий монтаж. Можно найти модели с двумя или четырьмя трубами. Бывают также и двухтрубные доводчики с электронагревателем.
3. Канальные. Подобные модели монтируются в подвесной потолок. Бывают двух типов – низконапорные и высоконапорные канальные. Такая модель предназначается для вентиляции больших пространств в офисе либо зале в торговом центре. Подобный кондиционер монтируется вне помещения, чем и привлекает владельцев современных квартир с большим количеством комнат. Модели могут быть двух- и четырёхтрубными.
4. Скрытого типа. Предназначены для встраивания в подвесной потолок таким образом, чтобы охлаждающего устройства не было видно. Комплектуются модели этого типа устройства пленумом на нагнетание и всасывание.

Основные технические характеристики, на которые следует обращать внимание:

• величину мощности чиллера и его производительность холода;
• величину явной и полной холодопроизводительности фанкойлов;
• производительность устройства по перемещению воздуха;
• мощность насоса и максимальную длину магистрали.

к содержанию ↑

Главные плюсы и минусы применения чиллера и фанкойла

Конструкция вентиляционного оборудования

Что касается применения и принципов работы фанкойлов, то они имеют ряд своих преимуществ. Одним из самых главных плюсов подобного метода кондиционирования выступает возможность произвольной конфигурации. Это значит, что чем больший показатель мощности у чиллера, тем больше охлаждающих устройств можно установить в здании. Основное холодильное устройство устанавливается в одном месте, благодаря чему можно сэкономить площадь и объём во всём здании. Кондиционеры-доводчики очень легки в обслуживании и в очистке.

Чиллер можно отдалять на приличные расстояния от самих охлаждающих устройств. Достигается это за счёт высококачественных труб с отличной теплоизоляцией и высокой ёмкости теплоносителя. Такой характеристикой не могут похвастаться системы, где хладагентом выступает газ.

В подобной системе достаточно простая установка и монтаж, которая не затратит много денежных средств. Для монтажа используются автоматические устройства и запорно-регулирующая аппаратура. Обычные трубы служат материалами монтировки для магистральной разводки.

Подобные приспособления являются экологически чистыми. Так как используется холодильный агент в жидком состоянии, то случаи возникновения аварий уменьшаются. Затопление помещения при прорыве трубы – это единственная аварийная ситуация, которая может возникнуть.

Такую конструкцию вентиляции можно смело использовать в комбинации с приточно-вытяжной системой и с системой отопления. Преимуществом является и то, что можно определять отдельный режим кондиционирования каждого помещения.

Что касается недостатков устройства вентиляции типа чиллер-фанкойл, то главным из них выступает шум, который создаётся при работе вентилятора. Стоит отметить, что могут возникнуть сложности при проектировании здания с подобным кондиционированием, так как оно требует очень профессионального и высококлассного подхода специалиста. Хоть простое обслуживание отмечено в преимуществах, но оно требует большего количества обученного персонала.

Принцип работы фанкойла. Как выбрать фанкойл

20 февраля 2022

Обеспечить максимально комфортный микроклимат в помещении возможно с использованием инновационных технологий. Фанкойлы относятся к категории умной техники, решающей вопросы кондиционирования воздуха. Данное оборудование используется для нагревания и охлаждения воздушных масс.

Принцип работы фанкойла

Работа фанкойлов автоматизирована и построена на принципе соблюдения параметров, которые заданы пользователем. Подобные системы кондиционирования применяются в помещениях различной площади. Внешне фанкойлы напоминают внутренний блок стандартного кондиционера. От последнего они отличаются большей мощностью и производительностью. Фанкойл является не только альтернативой кондиционера, но также его более усовершенствованным вариантом. Данные системы снабжены функцией очистки воздуха.

В процессе работы фанкойлы используют для охлаждения воздушных масс в качестве главного ресурса воду различной температуры. Температурные показатели зависят от выбранного режима. Специалисты рекомендуют дополнять фанкойлы чиллерами, которые устанавливают в качестве внешнего элемента в специальном помещении или с наружной стороны здания.

Процесс работы системы фанкойл по этапам:

1. В теплообменник фанкойла поступает вода из чиллера, проходя через трубопровод.

2. Воздух из помещения всасывается в прибор.

3. Происходит охлаждение воздуха в результате его взаимодействия с теплообменником.

4. Воздух возвращается обратно в помещение в результате работы вентилятора.

При изменении скоростного режима вентилятора одновременно происходит смена интенсивности процесса охлаждения. Обычно в системах предусмотрен автоматический контроль температурного режима. Также и скорость меняется в автоматическом порядке в зависимости от температуры воздушных масс.

Особенности работы фанкойла в различные периоды года

В зимний период фанкойл можно подключить к котлу, отказавшись от работы чиллера. Таким образом, возможно добиться стабильного поступления горячей воды в теплообменную систему. Это важно для обеспечения условий постоянного обогрева помещения в холодное время года. По мнению специалистов, еще более эффективным способом достижения постоянной температуры в помещении зимой является подключение фанкойла к тепловым насосам. Этот способ признается наиболее бюджетным и экологически безопасным. Тепловой насос дает возможность сэкономить средства, так как при его использовании не требуются затраты топливных ресурсов. Основной источник энергии для насосов — это окружающая среда.

Устройство и управление

Основным элементом фанкойла является теплообменник. Он выполняет роль радиатора. В теплообменнуж систему доставляется вода. После чего происходит формирование необходимой температуры и осуществляется охлаждение жидкости.

Вентилятор и электрический двигатель регулируют процесс выработки холода.

Еще одним важным элементом фанкойла является воздушный фильтр, очищающий массы воздуха от загрязнения. Образующаяся в воздухе влага, собирается в поддон в виде конденсата. Также в системе имеется блок управления и электронагреватель.

Для фанкойла предусмотрено пультовое управление. При этом пульт может быть, как стационарным,и крепится на стене, так и мобильным. Возможен контроль с помощью пульта следующих параметров:

• скорость работы вентилятора;

• температура;

• производительность;

• режим работы.

С помощью пульта можно управлять несколькими системами.

Принципы выбора фанкойла

Фанкойлы выбирают по техническим характеристикам и типу системы. Обращают внимание на следующие параметры:

• мощность обогрева и охлаждения;

• производительность за час;

• площадь и параметры помещения;

• конфигурация помещения;

• дополнительные возможности и режимы.

Фанкойлы могут быть настенными, колонными, кассетными, универсальными и канальными. Прежде чем приступить к выбору прибора, необходимо рассчитать производительность, которая требуется. Решить этот вопрос можно обратившись к специалистам

Где и как применять

Фанкойл рекомендуется устанавливать в помещениях, где требуется обработка больших объемов воздушных масс. Речь может идти об офисных помещениях с большим количеством кабинетов, а также такие системы необходимы в открытых офисах с пластиковыми и стеклянными перегородками. При этом система может монтироваться на потолок, речь идет об открытом зонировании. Также фанкойлы используются в супермаркетах, торговых центрах, выставочных залах, гостиницах, различных промышленных, административных и производственных помещениях. Они востребованы и в медицинских, а также в образовательных учреждениях.

Виды и их особенности

Одним из распространенных видов фанкойлов являются настенные системы. Также могут устанавливаться следующие варианты:

• Канальные. Отличаются высокой производительностью. Подходят для больших офисных помещений, складов, торговых центров.

• Кассетные. Предусмотрен скрытый вариант установки в запотолочной зоне. Используются в торговых залах и офисах.

• Колонные. Пристенная установка. Высокая производительность.

При выборе фанкойлов необходимо консультироваться со специалистами. Они помогут подобрать необходимые параметры в зависимости от поставленных задач и конфигурации помещения.

Поделиться

Рассказать

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Системы фанкойлов | Партнерство Better Buildings Partnership

• 4 июня 2015 г.

Что это?

Фанкойл (FCU) содержит вентилятор, который всасывает воздух из помещения в блок, а затем продувает его через охлаждающий или нагревательный змеевик. Воздух выходит из FCU либо холоднее, либо горячее, чем раньше. Они используются в некоторых офисных зданиях и торговых центрах и обычно используются там, где есть несколько небольших помещений, требующих индивидуального контроля. Обычно отдельный FCU обслуживает площадь до 150 м², поэтому в здании их может быть несколько десятков или даже сотен. Однако FCU чаще всего используются в качестве дополнения к зданию, для которого другие системы HVAC обеспечивают большую часть кондиционирования воздуха.

FCU обычно имеют змеевик с охлажденной водой для охлаждения и змеевик с горячей водой для нагрева или электрический нагревательный элемент. Охлажденная вода поступает из чиллера, расположенного на центральной установке, а горячая вода поступает из бойлера.

Каждый FCU снабжен небольшим запасом наружного воздуха для обеспечения достаточной вентиляции.

Преимущества / Недостатки

• Высокая степень гибкости с точки зрения разделения и перепланировки пространства.
• Плохо подходит для помещений с открытой планировкой, так как соседние блоки могут работать в конфликте
• Обычно не имеет возможности использовать наружный воздух для естественного охлаждения, что делает систему менее эффективной при охлаждении, особенно весной и осенью.
• Клапаны холодной воды и клапаны горячей воды в потолке могут создавать проблемы при обслуживании

Энергоэффективность

Системы FCU имеют только среднюю эффективность, но при хорошем обслуживании и эксплуатации могут обеспечивать хороший уровень эффективности. Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и системы вытеснения.

Эксплуатационные расходы

Возраст и состояние систем FCU существенно влияют на эксплуатационные расходы. Старые системы, как правило, имеют более высокий уровень отказов контроллера температуры, плохо работающие клапаны и неэффективную центральную установку, и все это может увеличить затраты.

Как и во всех системах, эффективность будет повышена за счет хорошего управления и ввода в эксплуатацию, особенно в отношении калибровки датчиков температуры и обслуживания клапанов. Система управления зданием (BMS) обеспечит более высокий уровень контроля и при правильном управлении поможет снизить эксплуатационные расходы.

Возможности модернизации/улучшения

Основными областями усовершенствования систем FCU являются:

• Анализ и оптимизация зонального контроля температуры для FCU.
• Повторный ввод в эксплуатацию и техническое обслуживание балансировки потоков охлажденной и горячей воды и работы клапана.
• Модернизация средств управления котлами, охладителями и связанными с ними насосами
• Модернизация холодильной установки. Чиллеры имеют срок службы 15-20 лет, хотя, как правило, их эффективность вытесняется задолго до окончания их срока службы. Замену чиллеров лучше проводить зимой.
• Модернизация FCU. Стареющие FCU могут быть заменены современными блоками, которые тише, энергоэффективнее и надежнее.

Улучшения управления могут быть реализованы с арендаторами на месте

Применимые здания

FCU используются в качестве вторичной системы ОВКВ в большинстве типов зданий, но менее распространены в качестве основного типа системы ОВКВ, за исключением торговых центров и небольшие офисы.

Установка напольной плиты

Блоки FCU обычно монтируются на потолке и поэтому не занимают места на полу. Размещение существующих FCU может негативно повлиять на разделение пространства. Однако блоки можно перемещать и/или дополнять, чтобы они соответствовали различным конфигурациям площади пола.

Контроль температуры / Комфорт жильцов

FCU обычно считаются решением более низкого класса для офисного кондиционирования воздуха из-за шума вентилятора. Они могут обеспечить хороший контроль при хорошем обслуживании, но небольшой размер зоны и большое количество компонентов часто приводят к дискомфорту пассажиров.

Последствия технического обслуживания

Блоки FCU просты в эксплуатации и относительно просты в обслуживании, но компоненты, требующие наибольшего обслуживания – регуляторы температуры и клапаны – находятся в занимаемом пространстве, поэтому техническое обслуживание может быть трудоемким.

Идентификация

Блок FCU обычно устанавливается в полости над потолком. Видимыми частями будут либо пара приточно-вытяжных решеток, либо потолочная кассета. FCU также могут быть установлены на стене, на земле или иногда в пустоте пола.

Обслуживающий или эксплуатационный персонал сможет сообщить, используются ли в здании FCU.

Вопросы

• Отопление электрическое или горячая вода?
• Имеется ли система управления зданием (BMS)?
• Система регулярно обслуживается (не реже одного раза в год) и вводится в эксплуатацию сезонно?
• Как часто очищаются фильтры?

Дополнительная информация

Руководство AIRAH DA08 HVAC&R Введение

CIBSE Вентиляция / Кондиционирование воздуха / Технический словарь



ФАНКОЙЛЫ | Что, где и как

Что такое фанкойл, что он делает и как он работает?… Фанкойл — это относительно небольшая часть оборудования, состоящая из вентилятора, змеевика и других компонентов, которые используются для охлаждения или обогрева воздуха, циркулирующего в помещении. Некоторые из них также добавят свежего воздуха в пространство.

Блоки довольно распространены и могут быть найдены в большинстве коммерческих или жилых помещений.

Как правило, для работы в режиме охлаждения термостат, установленный на стене или в воздуховоде, отметит, что температура в помещении превышает заданное значение, управляя регулирующим/включающим/закрывающим клапаном, вентилятор будет пропускать воздух через змеевик охлажденной воды, который питается от центральной системы здания, при этом охлажденный кондиционированный воздух возвращается в помещение, охлаждая его.

Охлаждающий змеевик также может поставляться через систему прямого испарения [Dx] с использованием хладагента.

Обычно для работы в режиме обогрева, термостат, установленный на стене или в воздуховоде, отметит, что температура в помещении ниже заданного значения, управляя регулирующим/включающим/закрывающим клапаном, вентилятор будет пропускать воздух через нагревательный змеевик, который питается от центральной системы здания, с подогретым кондиционированным воздухом, текущим обратно в комнату, нагревая пространство.

Нагревательный змеевик также может быть электрического типа.

Они довольно универсальны и недороги, их можно установить скрыто в потолке, на открытом воздухе [вне потолка], под полом или установить вертикально на стене.

Содержание

🟩 Является ли фанкойл оконечным устройством?

Фанкойл можно считать оконечным устройством.

Краткое определение оконечной установки — это часть оборудования или устройство, установленное в системе для управления и регулирования первичного воздуха или воды из центрального источника, чиллера/приточно-вытяжной установки перед подачей в кондиционируемое помещение/помещение.

🟩 Из каких компонентов состоит фанкойл?

FCU обычно состоит из следующих компонентов:

• В кожухе или без кожуха [корпус вокруг агрегата]
• Воздухозаборник
• Фильтр
• Вентилятор
• Охлаждающий змеевик [вода/дух]
• Нагреватель [водяной/электрический]
Нагнетание
• Регулятор скорости/выключатель
• Канальный/настенный термостат
• Модулирующий/вкл/выкл клапан

🟩 Схема фанкойла [Бесканальная рециркуляция]

Ниже показан типичный фанкойл, который будет использовать потолок в качестве возвратной/рециркуляционной камеры.

*Примечание: возможны случаи, когда к агрегату подсоединяется воздуховод для подачи минимального объема свежего воздуха. Обычно это воздуховод диаметром около 100 мм.

🟩 Схема фанкойла [канальная рециркуляция]

Ниже приведена типичная деталь фанкойла, соединенного с решеткой возврата/рециркуляции, без использования потолка в качестве камеры возврата/рециркуляции.

*Примечание: возможны случаи, когда к агрегату подсоединяется воздуховод для подачи минимального объема свежего воздуха. Обычно это воздуховод диаметром около 100 мм. Диаграмма была включена позже в статье.

🟩 Принципиальная схема фанкойла [Типичный 2-трубный]

Ниже показана типичная деталь конфигурации трубопровода двух[2] трубного фанкойла с объяснением двух [2] трубных систем ниже.

🟩 2-трубная система

Двухтрубная [2] система является наиболее простой формой конструкции и установки, и агрегат может иметь 3 возможные конфигурации

1. Только охлаждение
2. Только обогрев
3. по времени года]

🟧 Только охлаждение

Блок только для охлаждения будет подаваться в змеевик только охлажденной водой, и они обычно устанавливаются в помещениях, где отопление не требуется в течение всего года.

Обычно используется в более жарком климате и в небольших компьютерных/серверных помещениях.

🟧 Только нагрев

Как и в случае с системой только для охлаждения, в змеевик поступает только горячая вода, и они обычно устанавливаются в помещениях, где охлаждение не требуется в течение всего года.

Обычно встречается в холодном климате.

🟧 Охлаждение или обогрев

Вариант охлаждения или обогрева полностью зависит от времени года, летом центральная система охлажденной воды питает 2-трубную систему и змеевик, а зимой она переключается и питаться от центральной системы отопления.

Это полезно, если смена сезонов короткая, что позволяет произвести чистую смену. Если смена сезона происходит на более продолжительный период, то могут возникнуть сложности, так как система может быть переведена на отопление на зиму, а стоит теплый день и требуется охлаждение.

🟩 Принципиальная схема фанкойла [Типичный 4-трубный]

Ниже показана типичная деталь конфигурации трубопровода 4-трубного фанкойла с объяснением ниже.

🟩 4-трубная система

Четырехтрубная система использует два [2] змеевика в FCU, один для охлаждения и один для обогрева. Использование этой системы имеет очевидные преимущества, заключающиеся в том, что не требуется переключения между сезонами, а система автоматически регулирует температуру в помещении в соответствии с

Блок FCU одновременно подключается к системе центрального отопления и к центральной системе охлажденной воды, используя регулирующие клапаны на каждой системе для обеспечения правильной температуры.

🟩 Нужна ли труба для слива конденсата?

В большинстве систем необходимо подсоединить поддон/поддон для сбора конденсата к трубопроводу для сбора конденсата, который будет удалять любую воду, образующуюся в процессе охлаждения, и утилизировать ее, как правило, для слива.

Проверьте свою конструкцию, так как в некоторых случаях в них нет необходимости, работа при более высоких температурах, только нагрев и т. д.

🟩 Каковы преимущества и недостатки системы фанкойлов?

Ниже подробно описаны некоторые преимущества и недостатки использования системы фанкойлов:

Преимущество	Недостаток
Экономичность	Если в больших помещениях открытая планировка, другие юниты могут влиять на управление [юниты могут сражаться друг с другом]
Короткое время доставки	Много клапанов в потолке [потенциальные утечки и проблемы с клапанами и т. д.]
Простота установки	Как правило, системе требуется отдельная первичная система для подачи свежего воздуха.
Гибкость [особенно если ожидается реконфигурация и т. д. планировки этажей]	Техническое обслуживание может быть выше, чем у центральной системы
Простота обслуживания [устройство, но см. недостатки]	Постоянный доступ через потолок
Легко заменить
Простое управление, особенно в отдельных комнатах
Они могут быть эффективными при правильном уходе.
Пространственные требования минимальны.

🟩 Обеспечивают ли фанкойлы приток свежего воздуха?

Это будет зависеть от конструкции и конфигурации системы, но, как правило, да, фанкойл можно установить для подачи свежего воздуха.

Свежий воздух может подаваться двумя способами:

1. Непосредственно 100% полный приток свежего воздуха
2. Прямо или косвенно [Система AHU] Часть свежего воздуха, смешиваемого с рециркуляционным воздухом

🟧 Прямой 100% полный приток свежего воздуха

Фанкойл будет напрямую подключен к приточному воздуху источник, обычно через жалюзи и воздуховод снаружи. См. рисунок выше.

После этого установка будет подавать в помещение 100% свежий воздух.

Это не очень распространено.

🟧 Частичный ввод свежего воздуха

Частичный метод подачи свежего воздуха гораздо более распространен, как показано выше на графике.

Имеется рециркуляция воздуха через решетку, и одновременно подается частичный свежий воздух для помещения и нагрузки, смешивая воздух перед вентилятором агрегата в статической камере.

В этом случае свежий воздух обычно подается через центральную систему кондиционирования воздуха.

🟩 Какие типы фанкойлов есть в наличии?

Мы видим, что обычно существует четыре [4] типа фанкойлов, в зависимости от способа их установки:

1. Скрытый горизонтальный потолочный монтаж
2. Открытый горизонтальный потолочный монтаж
3. Вертикальный напольный/настенный монтаж
4. Подпольный горизонтальный монтаж

🟧 Скрытый горизонтальный потолочный монтаж

 Устройство скрытого типа для монтажа на высоком уровне монтируется над потолком, а затем выводится в канал через решетки.

Отлично подходит, если вы хотите скрыть устройство из эстетических соображений или вам нужен низкий уровень шума.

🟧 Открытый горизонтальный потолочный монтаж

При монтаже так же, как и для скрытого монтажа, блок не будет виден на потолке.

Решетки могут быть подсоединены через воздуховоды, или блоки могут просто выдуваться в пространство без решеток или воздуховодов.

Отлично, если вы хотите включить строительные услуги в эстетику пространства [следите за уровнем шума].

🟧 Вертикальный напольный/настенный блок

Устанавливается на низком уровне пола, вертикально. Блок FCU обычно крепится к стене, всасывая воздух через нижнюю жалюзи/решетку и направляя его вверх для кондиционирования помещения.

Довольно некрасиво, на наш взгляд, но если без вариантов…

🟧 Подпольный горизонтальный монтаж

Как и потолочный блок, FCU монтируется под полом и соединяется с воздуховодами и решетками для рециркуляции и подачи воздуха в помещение.

Такое редко можно увидеть.

🟩 Элементы управления фанкойлом и последовательность операций

Последовательность требований к управлению системой фанкойла будет зависеть от типа используемой конструкции; очевидно, что можно обсуждать многие переменные, поэтому ниже основное внимание уделяется некоторым стандартным элементам управления, которые мы видели в предыдущих проектах.

Купить все 105No. Документы по вводу объекта в эксплуатацию

#CC: 000d

Купить здесь | $89,99

Пожалуйста, не недооценивайте влияние вашей покупки на этот сайт; это позволяет нам реинвестировать в большее количество контента/ресурсов, избавляя от надоедливых рекламных баннеров.

🟩 Двухтрубная система управления FCU

🟧 Контроль температуры

Кондиционированный воздух регулируется датчиком температуры, установленным на стене/канале, подключенным к контроллеру.

Требуемая температура помещения устанавливается вручную, а затем измеряется датчиком. Контроллер будет управлять модуляцией клапана охлаждения или обогрева, изменяя температуру на входе в змеевик в соответствии с проектными/пространственными требованиями.

🟧 Регулятор скорости

Настенный контроллер FCU обычно имеет возможность локальной установки скорости [3 скорости].

• Скорость 1 — Низкая
• Скорость 2 — Средняя
• Скорость 3 — Высокая
• Вкл/Выкл

Выбор скорости обычно не позволяет автоматически изменять ее. Просто выберите «Низкий», «Средний» или «Высокий».

🟧 Контроль и настройка расписания

Для обеспечения наиболее эффективной работы системы потребуется управлять работой системы в установленное время, когда места заняты. Обычно это устанавливается на контроллере или BMS.

🟧 Точки и сигналы тревоги FCU BMS

Базовый список точек BMS и сигналов тревоги можно увидеть ниже:

Ссылка	Тип	Причина
1	Температура помещения	Отображение температуры помещения
2	Состояние работы/остановки FCU	Отображение состояния вентилятора [включен или выключен]
3	Общий аварийный сигнал FCU	Отображение аварийного сигнала при неожиданной остановке агрегата [Перегрузка / Аварийный останов]
4	Авто/Ручной статус	Показывает, находится ли устройство в автоматическом или ручном режиме
5	Управление включением/выключением вентилятора	Пульт дистанционного управления BMS для вентилятора
6	Управление регулирующим клапаном	Управление клапаном охлаждения/обогрева, обслуживающим теплообменник
7	Сигнализация высокой температуры	Сигнал тревоги, если температура в помещении превышает максимально допустимую
8	Расписание	Управление временем включения/выключения агрегата

🟧 Схемы управления двумя [2] трубами

Ниже представлена ​​типичная схема управления для системы фанкойлов с двумя [2] трубами.

🟩 Фанкойлы шумные?

С точки зрения шума фанкойлы не являются исключительно шумными, если они правильно установлены, обслуживаются, настраиваются и вводятся в эксплуатацию. Это включает в себя балансировку воздуха, так как именно из-за нее будет исходить много шума, если она не будет выполнена правильно.

На акустику могут влиять следующие факторы:

• Монтаж FCU
• Конструкция и прокладка воздуховодов
• Конструкция и прокладка воздуховодов подачи решетки
• Потолочная конструкция

🟩 Нужно ли фанкойлу отключать электропитание?

В соответствии со следующими кодами требуется, чтобы кнопка/устройство аварийного останова были установлены и работали на механическом оборудовании, чтобы обеспечить безопасное и быстрое отключение в случае аварийной ситуации или во время проведения работ. Некоторые из кодов, в которых это рассматривается:

• NFPA 70 — Национальный электротехнический кодекс
• NFPA 79 — Электрический стандарт для промышленного оборудования
• BSEN 13850 — Безопасность машин. Функция аварийной остановки. Принципы проектирования

---

🟩 Как установить фанкойл

Мы написали статью о процессе установки «FCU | Руководство по установке фанкойлов’

---

🟩 Как проверить и ввести в эксплуатацию фанкойл?

Прочтите нашу статью ‘Фанкойл | Процедура функционального тестирования на месте для проверки и ввода в эксплуатацию фанкойла с контрольными списками.

---

🟩 Как обслуживать фанкойл?

Прочтите нашу статью ‘ 8 причин для технического обслуживания фанкойла ‘ о том, как обслуживать фанкойл.

---

⬛ Часто задаваемые вопросы

Почему в гостиничном номере обычно используется фанкойл?

Как правило, нагрузка в гостиничном номере минимальна и довольно постоянна; FCU используется по следующим причинам:
1. Требования к пространству. Обычно в вестибюле гостиничного номера имеется только место для установки и оборудования. Эта область может быть очень перегружена другими службами и оборудованием, поэтому идеально подходит FCU.
2. Простая конструкция
3. Жильцам не нужно много свежего воздуха, так как FCU может снабжаться от центральной системы
4. Стоимость, фанкойлы довольно недорогие
5. Простота обслуживания/замены
6. Элементы управления базовые [датчик температуры и контроль помещения]

---

⬛ Статьи по теме

⬛ Последние статьи

---

⬛ Автор

Если вы хотите узнать больше об авторе, вот мой Личный кабинет Linkedin

Принцип работы мультизоны

Принцип работы и00 Климатическая система чиллер-фанкойл предназначена для создания комфортных условий внутри здания большой площади. Работает постоянно – летом снабжает холодом, а зимой теплом, прогревая воздух до заданной температуры. Стоит ли знакомиться с ее устройством?

В предлагаемой нами статье подробно описаны конструкция и компоненты климатической системы. Приведены и подробно проанализированы способы подключения оборудования. Опишем, как устроена и функционирует эта система терморегуляции.

Содержание статьи:

• Компоненты схемы чиллер-фанкойл
• Конструкция системы
• Соединение чиллера и фанкойла
• Основные классы чиллеров
  • Устройство абсорбционной установки
  • Конструкция парокомпрессионных агрегатов
  • Особенности парокомпрессионного охладителя
• В чем разница между хладагентом и хладагентом?
• Роль фанкойла в системе кондиционирования
• Выводы и полезное видео по теме

Компоненты схемы чиллер-фанкойл

Роль охлаждающего устройства отводится чиллеру – внешнему блоку, который производит и подает холод по трубопроводам с циркулирующей по ним водой или этиленгликолем. Именно это отличает ее от других сплит-систем, где в качестве теплоносителя закачивается фреон.

Для движения и перекачки фреона, хладагента нужны дорогие медные трубы. Вот с этой задачей отлично справляются водопроводные трубы с теплоизоляцией. На его работу не влияет температура наружного воздуха, тогда как сплит-системы с фреоном теряют свою функциональность даже при -10⁰. Внутренним теплообменным блоком является фанкойл.

Принимает жидкость с низкой температурой, затем передает холод воздуху в помещении, а нагретая жидкость возвращается в чиллер. Фанкойлы установлены во всех комнатах. Каждый из них работает по индивидуальной программе.

Основные элементы системы насосная станция, чиллер, фанкойл. Фанкойл может быть установлен на большом расстоянии от чиллера. Все зависит от мощности насоса. Количество фанкойлов пропорционально мощности чиллера

Обычно такие системы используются в гипермаркетах‚торговых центрах‚ сооружениях‚ возведенных под землей‚ отелях. Иногда их используют в качестве обогрева. Тогда на фанкойл по второму контуру подается нагретая вода или система переключается на отопительный котел.

Конструкция системы

По конструкции системы чиллер-фанкойл бывают 2-трубные и 4-трубные. По типу установки различают настенные, напольные и встраиваемые устройства.

Оцените систему по таким основным параметрам:

• мощность или холодопроизводительность чиллера;
• производительность фанкойла;
• эффективность движения воздушных масс;
• протяженность автомобильных дорог.

Последний параметр зависит от прочности насосного агрегата и качества изоляции трубы.

Галерея изображений

Фото

Система чиллер-фанкойл позволяет создавать необходимый микроклимат для пользователей одновременно в нескольких помещениях

Важным преимуществом использования чиллера является возможность создания условий вне зависимости от общих требований пользователей. Каждый из них может подобрать для себя оптимальную температуру.

Чиллеры нагревают или охлаждают теплоноситель, которым может быть вода, антифриз или воздушный поток

При работе чиллеры выделяют большое количество тепловой энергии, поэтому их чаще всего устанавливают на улице. При размещении в помещении необходимо обеспечить охлаждение оборудования и приток воздуха

Фанкойлы устанавливаются внутри помещений для подачи очищенного в чиллере воздуха потребителю внутри помещения.

По способу подачи воздуха фанкойлы аналогичны внутренним блокам сплит-систем. Бывают канальные и кассетные, размещаются на стенах или потолке

Основными узлами фанкойла являются теплообменник с установленным рядом вентилятором, а также фильтрующая система для очистки воздуха

Системы чиллер-фанкойл считается самым гибким и перспективным климатическим оборудованием, ориентированным на запросы пользователей. Помимо охлаждения или обогрева воздуха, они способны проветривать помещения

Чиллер для системы охлаждения крупного объекта

Чиллер для климатических систем

Простота управления и обслуживания

Установка холодильной машины в помещении

Фанкойлы климатической системы

Канальный вариант фанкойла

Стандартный состав фанкойла

Система кондиционирования и вентиляции

Подключение чиллера и фанкойла

Бесперебойное функционирование системы происходит за счет соединения с одним или несколькими фанкойлами через теплоизолированные трубопроводы. При отсутствии последнего значение КПД системы существенно падает.

Каждый файловый змеевик имеет индивидуальный узел обвязки, с помощью которого можно регулировать его производительность как в случае выработки тепла‚так и в случае холода. Расход хладагента в отдельном блоке регулируется при помощи специальной арматуры – запорной и регулирующей.

Для подачи охлажденной воды в теплообменник одна труба соединяется с фанкойлом, а другая – для отвода жидкости в чиллер. Устройство системы позволяет смешивать хладагент с хладагентом

Если нельзя допустить смешивания теплоносителя с хладагентом. воду нагревают в отдельном теплообменнике и дополняют контур циркуляционным насосом. Для обеспечения плавной регулировки расхода рабочей жидкости через теплообменник при монтаже схемы обвязки используется 3-ходовой кран.

Если в здании установлена ​​двухтрубная система, то и охлаждение, и обогрев идут за счет охладителя – чиллера. Для повышения эффективности обогрева в холодное время года в систему помимо чиллера включен бойлер.

В отличие от двухтрубной системы с одним теплообменником, в четырехтрубной системе встраиваются два таких узла. При этом фанкойл может работать как на обогрев‚ так и на холод‚ используя в первом случае циркулирующую в системе отопления жидкость.

Один из теплообменников подключается к трубопроводу с хладагентом, а второй к трубопроводу с хладагентом. Каждый теплообменник имеет индивидуальный клапан, управляемый специальным пультом. При такой схеме хладагент никогда не смешивается с теплоносителем.

Поскольку температура теплоносителя в системе в отопительный сезон колеблется в пределах от 70 до 95⁰ и у большинства фанкойлов превышает допустимую, ее предварительно снижают. поэтому ‚приходя от сети ЦТ к фанкойлам‚ проходит специальный тепловой пункт.

Основные классы чиллеров

Условное деление чиллеров на классы происходит в зависимости от типа холодильного цикла. На этом основании все чиллеры можно условно отнести к двум классам – абсорбционным и парокомпрессорным.

Устройство абсорбционной установки

Абсорбционный чиллер или АБХМ использует бинарный раствор с присутствующими в нем водой и бромистым литием — абсорбер. Принцип действия заключается в поглощении теплоты хладагентом в фазе превращения пара в жидкое состояние.

Такие агрегаты используют тепло, выделяемое при работе промышленного оборудования. В то же время абсорбирующий поглотитель с температурой кипения, значительно превышающей соответствующий параметр хладагента, хорошо растворяет последний.

Схема работы чиллера данного класса следующая:

1. Тепло от внешнего источника подается на генератор, где нагревается смесь бромида лития и воды. При закипании рабочей смеси хладагент (вода) полностью испаряется.
2. Пар поступает в конденсатор и становится жидким.
3. Жидкий хладагент попадает в дроссель. Здесь он остывает, и давление падает.
4. Жидкость поступает в испаритель, где испаряется вода, а ее пары поглощаются раствором бромистого лития – поглотителем. Воздух в помещении охлаждается.
5. Разбавленный абсорбент снова нагревается в генераторе, и цикл начинается снова.

Такая система кондиционирования пока не получила широкого распространения, но она полностью соответствует современным тенденциям ‚относительно энергосбережения, а потому имеет хорошие перспективы.

Конструкция парокомпрессионных агрегатов

Большинство холодильных агрегатов работают на основе компрессионного охлаждения. Охлаждение происходит за счет непрерывной циркуляции, кипения при низкой температуре, давления и конденсации теплоносителя в замкнутой системе.

В конструкцию чиллера данного класса входят:

• компрессор;
• испаритель;
• конденсатор;
• трубопроводы;
• регулятор расхода.

Хладагент циркулирует в закрытой системе. Этот процесс управляется компрессором, в котором газообразное вещество с низкой температурой (-5⁰) и давлением 7 атм сжимается при доведении температуры до 80 до.

Сухой насыщенный пар в сжатом состоянии поступает в конденсатор, где охлаждается до 45° при постоянном давлении и превращается в жидкость.

Следующая точка на пути – дроссельная заслонка (редукционный клапан). На этой стадии давление снижается от значения соответствующей конденсации до предела, при котором происходит испарение. При этом температура падает примерно до 0⁰. Жидкость частично испаряется и образуется влажный пар.

На схеме изображен замкнутый цикл, по которому работает парокомпрессорная установка. В компрессоре (1) влажный насыщенный пар сжимается до давления p1. В компрессоре (2) пар отдает тепло и превращается в жидкость. В дросселе (3) снижается как давление (р3 – р4), так и температура (Т1-Т2). В теплообменнике (4) давление (p2) и температура (T2) остаются неизменными

Поступив в теплообменник-испаритель, рабочее тело, смесь пара и жидкости, отдает теплоту теплоносителю и забирает теплоту у хладагента, при этом осушаясь. Процесс происходит при постоянном давлении и температуре. Насосы подают низкотемпературную жидкость к фанкойлам. Пройдя этот путь, хладагент возвращается в компрессор ‚для повторения всего цикла сжатия пара еще раз.

Особенности парового компрессорного чиллера

В холодную погоду чиллер может работать в режиме естественного охлаждения – это называется фрикулинг. При этом теплоноситель охлаждает уличный воздух. Теоретически фрикулинг можно использовать при внешней температуре менее 7°С. На практике оптимальная температура для этого 0⁰.

При установке в режим «тепловой насос» чиллер работает на обогрев. Цикл претерпевает изменения, в частности конденсатор и испаритель меняются своими функциями. При этом теплоноситель должен подвергаться не охлаждению, а нагреву.

Самыми простыми являются моноблочные чиллеры. Все элементы компактно объединены в один. Они поступают в продажу полностью укомплектованными вплоть до заправки хладагентом.

Этот режим чаще всего используется в больших офисах‚общественных зданиях‚ на складах. Чиллер – это холодильная установка, которая дает холода в 3 раза больше, чем потребляет. Эффективность его как обогревателя еще выше – электроэнергии он потребляет в 4 раза меньше, чем отдает тепла.

В чем разница между хладагентом и охлаждающей жидкостью?

Хладагент – рабочее вещество, которое в процессе холодильного цикла может находиться в разных агрегатных состояниях при разных значениях давления. Теплоноситель не меняет фазовых состояний. Его функция – передача холода или тепла на определенное расстояние.

Компрессор регулирует подачу хладагента, а насос регулирует подачу хладагента. Температура хладагента может опускаться как ниже точки кипения, так и подниматься выше нее. Теплоноситель, в отличие от хладагента, постоянно работает в условиях температур, не поднимающихся выше температуры кипения при текущем давлении.

Роль фанкойла в системе кондиционирования воздуха

Фанкойл является важным элементом централизованной климатической системы. Второе название – фанкойл. Если термин фанкойл перевести с английского дословно, то он звучит‚как вентилятор-теплообменник‚ что наиболее точно передает принцип его действия.

В конструкцию фанкойла входит сетевой модуль, обеспечивающий подключение к центральному блоку управления. Прочный корпус скрывает элементы конструкции и защищает их от повреждений. Снаружи установлена ​​панель, равномерно распределяющая воздушные потоки в различных направлениях

Назначение устройства – прием сред с низкой температурой. В список его функций также входит как рециркуляция, так и охлаждение воздуха в помещении, где он установлен, без забора воздуха снаружи. Основные элементы фанкойла расположены в его корпусе.

К ним относятся:

• центробежный или диаметральный вентилятор;
• Теплообменник в виде змеевика, состоящий из медной трубки и закрепленных на нем алюминиевых ребер;
• пылевой фильтр;
• Блок управления.

Помимо основных узлов и агрегатов, в конструкцию фанкойла входят конденсатоотводчик, насос для откачки последнего, электродвигатель, посредством которого осуществляется вращение воздушных заслонок.

На фото канальный фанкойл Trane. Производительность двухрядных теплообменников 1,5 – 4,9 кВт. Агрегат оснащен малошумным вентилятором и компактным корпусом. Прекрасно вписывается за фальшпанелями или подвесной потолочной конструкцией

В зависимости от способа монтажа различают потолочные фанкойлы, канальные, монтируемые в каналы, по которым подается воздух, бескорпусные, где все элементы крепятся на раму, настенные или консольный.

Потолочные блоки наиболее популярны и имеют 2 исполнения: кассетное и канальное. Первые монтируются в объемных помещениях с натяжными потолками. За подвесной конструкцией устраивается корпус. Нижняя панель остается видимой. Они могут рассеивать потоки воздуха на две или все четыре стороны.

Если вы планируете использовать систему исключительно для охлаждения, то лучшее место для нее – потолок. Если конструкция предназначена для обогрева, прибор размещают на стене в нижней ее части

Необходимость в охлаждении существует не всегда, поэтому, как видно на схеме, передающей принцип работы системы чиллер-масляный змеевик, в гидромодуль встроена емкость, выполняющая роль аккумулятора для хладагента. Тепловое расширение воды компенсируется расширительным баком, подключенным к подающему трубопроводу.

Управление фанкойлами как в ручном, так и в автоматическом режимах. Если фанкойл работает на обогрев, то в ручном режиме отключается подача холодной воды. При его использовании для охлаждения они перекрывают горячую воду и открывают путь для подачи охлаждающей рабочей жидкости.

Пульт дистанционного управления для 2-трубных и 4-трубных фанкойлов. Модуль подключается непосредственно к устройству и размещается рядом с ним. Пульт управления и от него подведены провода для его питания

Для работы в автоматическом режиме пульт задает температуру, необходимую для конкретного помещения. Поддержка заданного параметра осуществляется через термостаты, которые регулируют циркуляцию теплоносителей – холодного и горячего.

Преимущество фанкойла выражается не только в использовании безопасного и дешевого теплоносителя, но и в быстром устранении проблем в виде протечек воды. Это удешевляет их обслуживание. Использование данных устройств является наиболее энергоэффективным способом создания благоприятного микроклимата в здании

Поскольку в любом крупном здании есть зоны с разными температурными требованиями, каждая из них должна обслуживаться отдельным фанкойлом или их группой с одинаковыми настройками.

Количество блоков определяется на этапе проектирования системы расчетным путем. Стоимость отдельных узлов системы чиллер-фанкойл достаточно высока, поэтому и расчет, и проектирование системы должны быть выполнены максимально точно.

Выводы и полезное видео по теме

Видео №1. Все об устройстве‚работе и принципе работы системы терморегуляции:

Видео №2. О том, как установить и наладить чиллер:

Монтаж чиллер-фанкойл система целесообразна в средних и крупных зданиях площадью более 300 м². Для частного дома, даже огромного, установка такой системы терморегуляции дорого обходится. С другой стороны, такие финансовые вложения обеспечат комфорт и благополучие, а это немало.

Пожалуйста, пишите комментарии в блоке ниже. Задавайте вопросы об интересных моментах, делитесь собственным мнением и впечатлениями. Возможно у вас есть опыт сборки климатической системы чиллер-фанкойл или фото по теме статьи?

Вентиляторы для фанкойлов и внутрипольных конвекторов

• Продукты

• Отрасли

• Компания

• Отдел новостей

• Поддержка

• Пресс

• Карьера

• Контакт

• загрузок

• ДИСТИНЕТ

Назад |

Компактные вентиляторы

Обзор компактных вентиляторов

Осевые малогабаритные вентиляторы

Воздуходувки FlatPak

Диагональные компактные вентиляторы

РВ45

РВЭ45

Такой маленький, но самый большой

#compactpower

С-Пантера

Новое поколение компактных вентиляторов.

Назад |

Воздуходувки

Обзор воздуходувок

Газодувки

Вентиляторы для горелок синего пламени

Циркуляционные воздуходувки

Вентиляторы технологического воздуха

Рубашка охлаждения печи

Нагнетатели для твердотопливных горелок

Воздуходувки для топливных элементов

Вентиляторы выхлопных газов

Вентиляторы горячего воздуха

Вентиляторы для сушки

Список дистрибьюторов и проверка запасов

Найдите нашу продукцию у одного из наших официальных партнеров-дистрибьюторов.

Эффективность в новых размерах.

Энергосберегающие пакеты RadiPac: теперь до размера 1000

Назад |

Насосы

Обзор насосов

Дозирующие насосы

Насосы для конденсата

Роторные насосы

Список дистрибьюторов и проверка запасов

Найдите нашу продукцию у одного из наших официальных партнеров-дистрибьюторов.

Эффективность в новых размерах.

Энергосберегающие пакеты RadiPac: теперь до размера 1000

Назад |

Двигатели и приводные системы

Обзор двигателей и приводных систем

Бесщеточные двигатели с внутренним ротором ECI

Бесщеточные двигатели VD/VDC с внешним ротором

Двигатели с внутренним щеточным ротором BCI

Планетарные передачи

Зубчатые венцы

Цилиндрические шестерни

Электродвигатели ЕС с внешним ротором

Электродвигатели с внутренним ротором EC

Двигатели с экранированными полюсами

Конденсаторные двигатели

Назад |

Утвержденные контроллеры

Внешние устройства управления «Сторонние» с разомкнутым и замкнутым контуром

Артур Грилло

Шлюз BACnet

Белимо

КАРЕЛ

ДЭОС

Элиуэлл

Эмерсон Климат

ЭВКО

СКФ

Гюнтнер

ГМС

ЛС Управление

Сайя-Берджесс

СЭЛПРО

Сименс

вбк технология

Яскава

ВАГО

Вахендорф Процесстехник

Адаптация к будущему: с CleanEco и CleanVario.

Экономьте потребление энергии и затраты сейчас!

БКУ900

Оптимальное управление горелкой для коммерческой техники

Назад |

Электроника

Обзор электроники управления и регулирования

Электроника управления

Блоки управления горелкой

Одобренные контроллеры

Адаптация к будущему: с CleanEco и CleanVario.

Экономьте потребление энергии и затраты сейчас!

БКУ900

Оптимальное управление горелкой для коммерческой техники

Назад |

Товары

Обзор продукции

Компактные вентиляторы

Осевые вентиляторы

Центробежные вентиляторы

Тангенциальные воздуходувки

Воздуходувки

Клапаны

Насосы

Двигатели и приводные системы

Электроника

Гибкое соединение

Список дистрибьюторов и проверка запасов

Найдите нашу продукцию у одного из наших официальных партнеров-дистрибьюторов.

Эффективность в новых размерах.

Энергосберегающие пакеты RadiPac: теперь до размера 1000

Назад |

Вентиляционная техника

Вентиляционная техника

Центральные вентиляционные установки

Децентрализованные вентиляционные установки

Очистители воздуха

Вентиляция влажных помещений

Хранилища урожая

Вертикальное земледелие и теплицы

Животноводство

Тепловые насосы

Умный тюнинг для перспективного теплоснабжения.

Назад |

Технология кондиционирования воздуха

Техника кондиционирования воздуха

Приточно-вытяжные установки в промышленных зданиях

Фанкойлы

Воздушные двери и воздушные завесы

Крышные вентиляторы

Теплообменники и конденсаторы

Прецизионные кондиционеры

AHU в центрах обработки данных

Конденсаторы

Охлаждение сервера

ФФУ/ЭФУ

Тепловые насосы

Воздухонагреватели

Градирни

Вентиляторные решетки

Преобразуйте свое здание с помощью данных.

Наши цифровые решения собирают данные с существующих активов.

Назад |

Охлаждение

Охлаждение

Испарители

Конденсаторы

Адиабатическое охлаждение

Холодильные и морозильные установки

Охладители бутылок/машины для напитков

Градирни

Газ и нефть

Технологические холодильные установки

Блоки конденсатора

Преобразуйте свое здание с помощью данных.

Наши цифровые решения собирают данные с существующих активов.

Назад |

Технология привода

Приводная техника

Автоматика

Интралогистика

Медицинская техника

Контроль доступа

Хотите узнать о сверхспособностях АргоДрайва?

Зарегистрируйтесь сейчас в DRIVE WORLD!

Назад |

Технология нагрева

Отопительная техника

Газовая конденсационная техника до 150 кВт

Технология конденсации товарного газа

Технология твердотопливного отопления

Твердотопливная отопительная техника до 4 МВт

Тепловые насосы

Газовое традиционное отопление

Гибридные системы

Технология конденсации масла

Электрическое отопление

Топливные элементы

Вентиляторные горелки до 4 МВт

Трубчатые лучистые обогреватели

Преобразуйте свое здание с помощью данных.

Наши цифровые решения собирают данные с существующих активов.

Назад |

Бытовая техника

Бытовая техника

Плиты, духовки и варочные панели

Вытяжки

Стирально-сушильные машины

Посудомоечные машины

Холодильники и морозильники

Конвекционные печи

Туннельные печи

Коммерческие сушилки

Коммерческие посудомоечные машины

Сушилки

RadiFlex

Экономичный, высокопроизводительный ЕС-вентилятор для всех вытяжек.

Назад |

Отрасли

Обзор отраслей

Вентиляционная техника

Техника кондиционирования воздуха

Охлаждение

ИКТ и электронная промышленность

Приводная техника

Автомобилестроение

Транспортная техника

Отопительная техника

Бытовая техника

Машины и системы

Медицинская техника

Модернизация вентиляторов

Центры обработки данных

Преобразуйте свое здание с помощью данных.

Наши цифровые решения собирают данные с существующих активов.

Назад |

Карьера

Карьера

Инженер по применению

Менеджер по развитию бизнеса – Вентиляция и кондиционирование воздуха

Инженер-конструктор

Специалист по стратегическому снабжению

Инженер-технолог

Инженер-разработчик поставщика

Менеджер по персоналу

Вентиляционная и приводная техника «Сделано в Германии»

Вы найдете нашу продукцию везде, где требуется особенно эффективное и интеллектуальное решение для перемещения воздуха или везде, где сверхмалые приводы работают надежно и точно.

В промышленной или частной сфере каждый каждый день сталкивается с разнообразной продукцией ebm-papst, обычно даже не замечая этого. Знаете ли вы, что в одном доме может быть до 20 продуктов ebm-papst?

Принципы нашего корпоративного управления

Важной частью нашей корпоративной культуры является то, что наши действия руководствуются не только требованиями законодательства, но и приверженностью этическим стандартам. Мы уважительно относимся к людям и окружающей среде и дорожим ими.

Назад |

Компания

Обзор компании

О компании ebm-papst

Вехи

Членство

Социальная ответственность

Кодекс поведения

Контакты

Карьера

Быстрые возможности

Места

Вентиляционная и приводная техника «Сделано в Германии»

Вы найдете нашу продукцию везде, где требуется особенно эффективное и интеллектуальное решение для перемещения воздуха или везде, где сверхмалые приводы работают надежно и точно.

В промышленной или частной сфере каждый каждый день сталкивается с разнообразной продукцией ebm-papst, обычно даже не замечая этого. Знаете ли вы, что в одном доме может быть до 20 продуктов ebm-papst?

Принципы нашего корпоративного управления

Важной частью нашей корпоративной культуры является то, что наши действия руководствуются не только требованиями законодательства, но и приверженностью этическим стандартам. Мы уважительно относимся к людям и окружающей среде и дорожим ими.

Назад |

отдел новостей

Обзор новостей и событий

Новости и пресс-релизы

Здесь вы можете найти текущие новости компании и информацию о новых продуктах.

Медиа-центр

Здесь вы можете найти новости о компании ebm-papst, информацию о новых продуктах, каталоги для загрузки и многое другое. Мы предлагаем вам бесплатные современные медиафайлы, в том числе фильмы в телевизионном формате, изображения и документы для скачивания.

Назад |

Программного обеспечения

Обзор загрузки программного обеспечения

Программное обеспечение Drivestudio

EC-Контроль

ЕС-клон

ФанСкаут

Программное обеспечение для ручного программатора ESM

Вы ищете дополнительную информацию?

Здесь можно найти текущие руководства, загрузки программного обеспечения, видеоролики и т.

д.

Назад |

Загрузки

Обзор Загрузки

Брошюры и каталоги

Инструкция по эксплуатации

Данные ErP

Сертификаты и декларации

Программное обеспечение

Покупка

Технические статьи

Спецификации

Вы ищете дополнительную информацию?

Здесь можно найти текущие руководства, загрузки программного обеспечения, видеоролики и т.

д.

Назад |

Поддерживать

Наша служба поддержки всегда готова помочь вам, если у вас возникнут вопросы о наших продуктах.

Контакт

загрузок

Дистрибьюторы и проверка запасов

Часто задаваемые вопросы (FAQ)

Есть вопрос? Ознакомьтесь с нашим списком часто задаваемых вопросов.

Положения и условия

Войдите сюда, чтобы увидеть условия для сайта

Спецификация фанкойлов в условиях пост-Ковида — CIBSE Journal

Почему Адриан Грей из HDR считает, что передача инфекционных заболеваний должна быть включена в правила вентиляции

Опубликовано в октябре 2021 г.

Вытяжные камеры уже давно являются неотъемлемой частью офисных вентиляционных решений. Воздух всасывается через вентиляционные отверстия в потолке и осветительные приборы в пустоту над потолочными плитами, которая поддерживается под отрицательным давлением с использованием открытых воздуховодов для забора воздуха из пустоты в стояк. В конце концов, он выпускается через вытяжной вентилятор. Аналогичный принцип можно использовать для забора воздуха на самом высоком уровне, где есть открытые коммуникации. В обоих случаях количество удаляемого воздуха близко к количеству свежего воздуха, подаваемого в помещение.

Эта концепция получила широкое распространение в конце 1980-х годов, когда она использовалась в системах переменного объема высокого давления. По сравнению с канальной вытяжной системой экономия была значительной; были сэкономлены затраты на большое количество вытяжных воздуховодов из листового металла, а сэкономленное пространство за счет уменьшения координации позволило сделать потолки выше и уменьшить высоту этажа здания. Концепция была проста: равномерное распределение приточного воздуха постепенно ослабляло возвратный воздух к потолку, чтобы сбалансировать давление.

Механические системы продолжали развиваться в 90-х годах, когда фанкойлы (FCU) и минимальная подача свежего воздуха стали нормой, что привело к дополнительной экономии средств и пространства. Фанкойлы могут обслуживаться вентиляционными каналами для подачи свежего воздуха из вентиляционной установки и, как правило, для забора дополнительного воздуха из помещения или окружающего пространства.

Существуют и другие варианты, такие как охлаждающие балки и потолки, но надежное знакомство с FCU делает их стандартным решением для охлаждения и подачи свежего воздуха. Эти более современные системы обычно используются с вытяжной камерой.

Затем пришла пандемия. Наша промышленность быстро отреагировала, дав рекомендации о том, что следует избегать рециркуляции воздуха, а такое оборудование, как тепловые колеса, которые обеспечивают потенциальный путь загрязнения между вытяжной и приточной системами, должно быть отключено или изолировано.

При наличии хорошего притока наружного воздуха (механического или естественного) в помещение или зону, вентилятор FCU поможет расслоить воздух и уменьшить вероятность образования застойных воздушных карманов, способствуя разбавлению переносимых по воздуху патогенов. В другом совете говорилось, что FCU может рециркулировать воздух в пределах одной комнаты.

В краткосрочной перспективе мы должны рассмотреть преимущества использования канальной вытяжки в сочетании с FCU

Если мы рассмотрим FCU, расположенный в возвратной камере, то, похоже, существуют риски, которые не учитываются в рекомендациях на сегодняшний день. Как правило, FCU рециркулируют часть воздуха из пространства под потолком, и этот воздух может быть заражен вирусными частицами, извлеченными из других мест офиса. Если бы это было так, воздух, подаваемый в офис от фанкойла, еще больше распространял бы вирусные частицы, и цикл начинался бы снова для дальнейшего распространения загрязняющих веществ. Я считаю, что в условиях нынешней пандемии это риск, который следует учитывать более тщательно.

Можно предпринять меры для снижения риска такого распространения загрязняющих веществ. Вентиляторы FCU не имеют достаточной мощности для работы с фильтром достаточной тонкости для удаления вирусов Covid-19 из воздуха. Доступны технологии очистки воздуха, а ионизаторы и очистители озона могут быть установлены в воздушный поток FCU. Однако, хотя эти решения широко распространены за рубежом, особенно в США, в настоящее время они не рекомендуются в Великобритании из-за опасений по поводу риска образования вторичных химических веществ, генерируемых устройствами, а также химического окисления, фотокаталитического окисления или электростатического осаждения.

В краткосрочной перспективе мы должны рассмотреть преимущества использования канальной вытяжки в сочетании с FCU. Это позволит отделить вытяжной воздух от приточного на обратном пути к стояку и снизит риск более широкого загрязнения. В более долгосрочной перспективе рассмотрение вопроса о передаче инфекционных заболеваний должно быть включено в правила вентиляции зданий и соответствующие законодательные руководства, так же, как это было сделано в отношении энергии, комфорта и качества воздуха. Часть F: Вентиляция находится на рассмотрении, поэтому есть возможность рассмотреть ее немедленно.

Многие пробелы в знаниях, в том числе отсутствие данных о вирусной нагрузке в выдыхаемом воздухе людей без симптомов и с симптомами, о распределении частиц по размерам и о том, как это зависит от активности, а также отсутствие данных о дозозависимой реакции, означают, что остается неопределенность в отношении того, как для эффективной оценки передачи аэрозолей и определения наиболее подходящих мер вмешательства.

В строительных нормах должны быть определены стандарты производительности, и должны быть приняты расширенные меры для обеспечения соблюдения требований при использовании. Для обеспечения того, чтобы существующие здания соответствовали необходимым стандартам, могут потребоваться дополнительные правила и рекомендации. Однако «серебряных пуль» не существует, и для снижения риска заражения в помещении требуется комбинация мер.

Артус – Аруп

С одного взгляда

Местоположение

Лондон/Лидс

Страна/регион

Соединенное Королевство

Клиент

Рынки

Энергия Городская энергия Коммерческая собственность Гостиницы и отдых

Услуги

Проект здания Модернизация здания Инжиниринг строительных услуг Ввод в эксплуатацию и оценка эффективности здания Управление объектами Машиностроение Устойчивое проектирование зданий Дизайн продукта

Партнеры и сотрудники Партнеры по совместному предприятию

Artus Hybrid FCU (фанкойл) — это новый инновационный продукт для кондиционирования воздуха, изобретенный Arup и разработанный в рамках нашей инициативы Venturing. Это результат размышлений о том, как улучшить кондиционирование воздуха; экономия энергии, денег и места. Artus был представлен на европейском рынке благодаря партнерству с производителем Airedale, и в настоящее время он разрабатывается и устанавливается на строительных объектах.

Мы разрабатываем строительные услуги для проектов по всему миру, сравнивая конкурентные преимущества различных систем кондиционирования воздуха. Нам часто приходилось идти на компромисс между производительностью, энергопотреблением или пространством, и мы подозревали, что должна быть возможна компактная система со сверхнизким энергопотреблением.

Эти мысли воплотились в изобретение, которое теперь называется Artus, с полностью переработанным теплообменником и конфигурацией вентилятора, обеспечивающим оптимальный баланс между комфортом и эффективностью охлаждения, потреблением энергии и занимаемым пространством. Ни один из компонентов не является «новым» в отрасли, но то, как они собраны, представляет собой радикальное переосмысление существующего положения вещей. Вернувшись к первоначальным принципам, мы смогли создать продукт, который можно использовать в проектах даже на более поздних стадиях проектирования.

Наши архитекторы представили продукт с точки зрения эстетики интерьера. Artus является одним из элементов архитектурного решения здания, и, встраиваясь как в подвесные потолки, так и в выступающие софиты, он может отходить на второй план или выступать в качестве визуального элемента.

Краткое описание проекта

---

5 Победы в отраслевых наградах

10-15%Снижение энергопотребления ОВКВ по сравнению с традиционными FCU

На сегодняшний день завершены работы по установке 5 зданий в Великобритании

Как это работает

Artus представляет собой систему кондиционирования воздуха на водной основе, которая, подобно фанкойлам и активным охлаждающим балкам, обеспечивает комфортное охлаждение и обогрев таких помещений, как офисы, отели и лаборатории.

Вентилятор монтируется горизонтально, обхватывается с 3-х сторон теплообменником. Форма лопастей вентилятора позволяет воздуху выбрасываться прямо из лопастей, идеально смешиваясь с пространством внизу без необходимости использования направленных вентиляционных отверстий. EBM Papst были встроены в конструкцию вентиляторного узла, обеспечивая низкий уровень шума и оптимальный эффект завихрения воздуха для эффективного охлаждения.

Поскольку Artus вписывается в потолочную плиту размером 600 x 600 мм и имеет шарнирную переднюю поверхность, ко всем компонентам можно получить доступ для обслуживания без необходимости использования неприглядных панелей доступа в бесшовном подвесном потолке.

---

Инновационная установка кондиционирования воздуха приносит пользу всем заинтересованным сторонам, как указано ниже:

Персонал и жильцы здания	«Незаметен» для пассажиров благодаря отличному распределению воздуха, низкому уровню шума и чистому внешнему виду. Гибкие зоны управления позволяют точно контролировать комфорт в соответствии с потребностями пассажиров.
Архитекторы	Небольшое занимаемое пространство, что приводит к меньшему количеству пустот в потолке и возможности уменьшения зон обслуживания. Таким образом, он идеально подходит для приложений с ограниченной модернизацией и в контексте нового строительства, когда застройщик может встроить 13 этажей в типичное 12-этажное здание с 9 блоками FCU.0606 Настраиваемая эстетика подходит для любой архитектурной концепции.
Подрядчики	Готовый к эксплуатации, готовый к эксплуатации пакет «подключи и работай», который значительно упрощает установку
Управляющие объектами	Все основные компоненты доступны через переднюю панель, что упрощает техническое обслуживание
Разработчики	Влияние на капитальные затраты будет варьироваться в зависимости от деталей установки и сравнительной системы, но исследования «модельного здания» показывают снижение затрат на систему HVAC на 5% по сравнению с системой, использующей традиционные FCU. Благодаря более низкому энергопотреблению можно получить до 3 баллов BREEAM
Арендаторы	Эксплуатационные расходы могут быть на 10-15% ниже. Срок службы продукта рассчитан на то, чтобы быть на одном уровне с альтернативами, и продукт также может иметь более низкое содержание углерода.

Artus обслуживается через откидную панель, что устраняет необходимость в

.

«Взгляд и понимание Arup в развитии Artus были выдающимися. Команда Arup изучила, что есть в отрасли, и недостатки, а затем предложила замечательное решение». Дункан Уизли, менеджер по продукции, Airedale International Air Conditioning Limited

«Команда Arup установила новые стандарты акустической и энергетической эффективности и представила несколько инновационных идей в отрасли, которая медленно меняется». Джефф Локвуд, директор EBM Papst

«Гибридный фанкойл — это инновационная британская идея, которая устраняет недостатки почти всех существующих технологий охлаждения и обогрева».
