Фанкойлов что такое: как устроен, виды и принцип работы

Фанкойл – это компонент системы кондиционирования чиллер-фанкойл.

«Инженер-климат» / Словарь / Фанкойл это

Фанкойл – это неотъемлемый компонент системы кондиционирования и вентиляции помещений, позволяющий в связке с чиллером как охладить, так и нагреть воздух до оптимальной температуры. Фанкойлы могут быть кассетного типа, мобильные, напольные, настенные, фанкойлы потолочного исполнения.

Фанкойл (кондиционер-доводчик) это агрегат, в котором установлен теплообменник, вентилятор и фильтр. В теплообменник подают горячую или холодную воду, в зависимости от того нужно надеть или охладить воздух. Кроме этого, в фанкойл поступает свежий наружный воздух от центрального кондиционера и рециркуляционный воздух из помещения. С помощью кондиционера-доводчика, в любом помещении. независимо от других, можно создать свои параметры воздуха. Кондицнонер-доводчик имеет свой пульт управления.

О положительных и многофункциональных возможностях фанкойла можно сказать многое, ведь современные модели кондиционеров являются мощными и функциональными устройствами климатического оборудования, бытового типа. Фанкойл имеет ряд положительных достоинств, о которых пойдет речь ниже:

 1. Фанкойл – мощное устройство для равномерного охлаждения, вентиляции воздуха в больших по размеру площади зданиях жилого типа. Не смотря на свою стоимость он способен справиться в одиночку с мощностью и возможностями работы двух-трех бытовых кондиционеров.

 2. Фанкойл канальный монтируется в подвесной потолок, что позволяет целиком и полностью скрыть его, вернее его присутствие в помещении, а очистка, вентиляция и охлаждение воздуха проводится через решетку с декоративными шторками-жалюзями.

 3. Фанкойл позволяет добиться равномерного охлаждения воздуха в больших помещениях жилого типа, он подает охлажденный воздух одновременно в четырех разных направлениях, а это в свою очередь способствует более качественному охлаждению воздуха.

Фанкойлы – альтернатива «фреоновому» кондиционированию. Фанкойлы представляют собой внутренние блоки, использующие в качестве хладагента воду или антифриз, которая с помощью насосной станции поступает по системе теплоизоилированных соединений от холодильной машины. Система чиллер-фанкойл незаменима, когда речь идет о больших зданиях и площадях более 1000 кв.м. При таких площадях она существенно дешевле VRF-системы, применение которой целесообразно на объектах, где требуется до 100-120 кВт холодильной мощности.

 При подборе фанкойлов стоит отдавать предпочтения моделям от брендов иностранного производства (Daikin, Carrier, York, CIAT, Electrolux, Lessar и т.д). Большинство компаний-производителей выпускают фанкойлы с учетом российских климатических условий и экологических требований государства.

 В заключении хочется сказать, что организацию вентиляции и охлаждения с помощью фанкойлов лучше всего использовать в многокомнатных квартирах, либо домах с большой площадью помещений, в таком случае, его использование будет оправдано самым “рентабельным” образом.

Выбрать фанкойл и купить со значительной скидкой в Санкт-Петербурге: (812) 702-76-82 по оптовой цене и недорого. Подбор аналога на замену по цене, характеристикам и срокам.

Что такое фанкойл, как он работает

Содержание

  • 1 Для чего нужен фанкойл?
  • 2 Как работает фанкойл
  • 3 Типы фанкойлов
  • 4 Как выбрать фанкойл?

Что такое фанкойл? По своей сути это устройство представляет собой климатическую технику, благодаря которой в помещении удается поддерживать оптимальную температуру воздуха и комфортный микроклимат в целом. В такую технику входят следующие элементы:

  1. Вентилятор, который относится к центробежному типу.
  2. Обменник тепла.
  3. Фильтры.
  4. Блок управления электронного характера.
  5. Трехходовой клапан

Это основные детали данной климатической техники, в различных моделях могут быть установлены и дополнительные элементы (например, пульты дистанционного управления, арматура запорного типа и так далее).

Для чего нужен фанкойл?

Такое устройство является незаменимой техникой в квартирах и загородных домах, а также в офисных помещениях и торговых центрах. С помощью этого прибора можно регулировать температуру воздуха в помещении.

Как работает фанкойл

Основной принцип действия такого устройства – охлаждение или нагревание воздушных потоков, которые продуваются в помещение с помощью вентилятора, при этом в процессах охлаждения или нагрева участвует обменник тепла.

Основное отличие фанкойла от кондиционера заключается в том,  что в первом циркулирует вода или же специальная жидкость с незамерзающими свойствами (кондиционеры же работают на фреоне).

Преимущества фанкойлов и их недостатки

К основным достоинствам таких систем можно отнести следующее:

  1. Вне зависимости от условий погоды заданные вами параметры будут поддерживаться в здании круглый год.
  2. Удобство при использовании – еще одно достоинство этой техники. Фанкойлы имеют возможность индивидуального управления, при этом регулирование характеристик работы может осуществляться в автоматизированном режиме.
  3. Крупногабаритные чиллеры располагаются на улице, что дает возможность сэкономить свободное пространство внутри помещения. В случае утечки незамерзающей жидкости люди не будут вдыхать вредные пары.
  4. Канальный фанкойл и кассетные системы отличаются высоким уровнем мощности, благодаря которому охлаждение большого помещения осуществляется всего за несколько минут.
  5. Большинство моделей имеют приемлемую стоимость, в нашем магазине вы можете приобрести такую климатическую технику по доступной цене. На некоторые изделия мы рады предложить вам скидки.

К недостаткам таких систем можно отнести достаточно сложные монтажные работы, которые рекомендуется доверить специалистам, а также повышенный уровень шума в процессе использования (однако в последнее время появились современные, практически бесшумные модели).

Типы фанкойлов

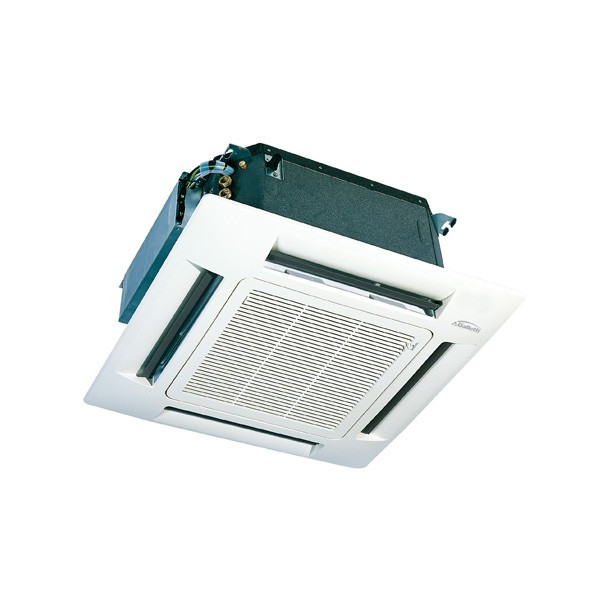

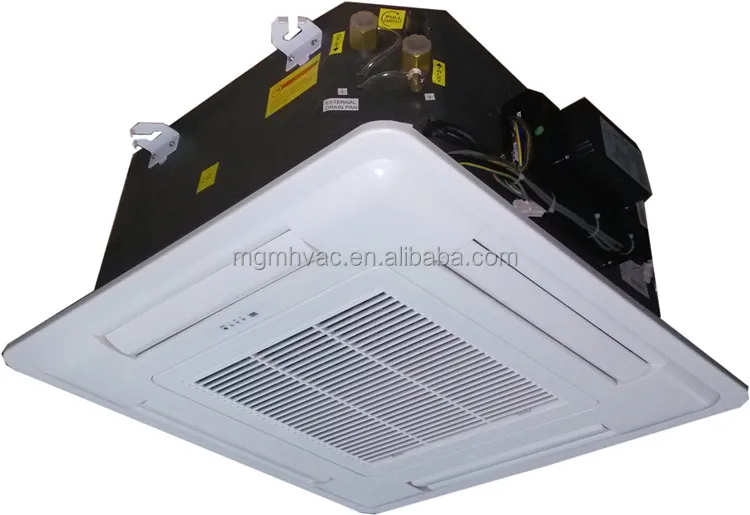

В нашей компании вы можете приобрести различные разновидности этой климатической техники. В продаже представлены кассетные изделия, которые устанавливаются в зданиях с потолками подвесного типа. Фанкойл кассетного типа монтируется в пространстве между подвесным потолочным покрытием и самим потолком, благодаря чему все неэстетичные коммуникации будут надежно скрыты.

Кроме того, вы можете приобрести канальные модели, которые монтируются внутрь вентиляции (эти каналы предназначены для подачи приточного воздуха). Устанавливаются такие изделия скрытно, что также обеспечивает эстетическую привлекательность.

В каталоге представлен настенный фанкойл – наиболее распространенное оборудование, которое монтируется на несущую конструкцию. Такую технику можно увидеть в большинстве городских квартир. Основное преимущество этих моделей – простота монтажа, а также наличие специального корпуса с декоративными функциями. При желании вы можете приобрести также потолочные и напольные модели – выбор зависит от площади помещения, а также ваших предпочтений.

Как выбрать фанкойл?

При покупке такой климатической техники обращайте внимание на производителя. Рекомендуется выбирать модели только от проверенных фирм, которые хорошо зарекомендовали себя среди покупателей. Кроме того, проследите, чтобы фанкойл предоставлялся вам со всеми гарантийными документами.

При изучении технических характеристик системы (размера, уровня мощности и так далее) рекомендуется обратиться к консультанту, который предоставит вам подробную информацию. Таким образом, фанкойл для квартиры или другого здания вы можете приобрести в нашей компании. В продаже представлена современная техника от различных производителей. При желании вы можете заказать также монтаж данной системы и ее дальнейшее обслуживание. Для того чтобы сделать заявку, позвоните нам и укажите, какая именно модель вас интересует. При необходимости консультант ответит на ваши вопросы. После оформления заказа мы доставим фанкойл по указанному вами адресу.

Система фанкойлов

– Swegon Северная Америка

Поиск продукта

Контакт

Узнать › Системы ОВКВ

Фанкойл

Система фанкойлов представляет собой децентрализованную систему ОВКВ с оконечными устройствами в занимаемом помещении или рядом с ним, обслуживаемом установками центрального отопления и охлаждения.

Типовые модели фанкойлов

Система фанкойлов используется во многих типах зданий, включая отели, многоквартирные жилые дома, офисы, школы и учреждения. Терминальные блоки также называются фанкойлами. Они состоят из корпуса, вентилятора и двигателя, змеевика с дренажным поддоном и фильтра. Фанкойлы выпускаются в широком диапазоне конфигураций, включая настенные, потолочные, горизонтальные скрытые потолочные, штабелированные и большой мощности.

Фанкойлы нагревают или охлаждают, используя горячую воду из центральной отопительной установки и охлажденную воду из центральной холодильной установки. Вентилятор приводится в действие небольшим электродвигателем, который прогоняет комнатный воздух через фильтр и змеевик. 4-трубные фанкойлы имеют два водяных контура (горячая и холодная вода) по всему зданию, подключенные к каждому фанкойлу. Водяные петли утеплены. Обеспечение отопления и охлаждения водой требует очень низких затрат на транспортировку (работу насосов), что делает фанкойлы энергоэффективным выбором системы.

Дальнейшее улучшение энергопотребления может быть достигнуто за счет использования энергоэффективных двигателей ECM в фанкойлах.

Фанкойлы имеют дренажные поддоны, поэтому необходимо предусмотреть трубопровод для конденсата. Обеспечение достаточного количества смолы для хорошего дренажа может быть проблемой. В этих случаях можно использовать небольшие конденсатные насосы с предохранительными выключателями.

Регулирование температуры достигается с помощью регулирующих клапанов для горячей и охлажденной воды. Обычно на единицу жилья приходится один или два фанкойла. Каждый фанкойл имеет свой собственный термостат, поэтому каждое помещение имеет индивидуальный контроль температуры. В 4-трубной системе можно иметь одно помещение в режиме охлаждения (южная сторона), а другое помещение – в обогреве (северная сторона). Есть только небольшой вентилятор, поэтому в целом уровень шума от оборудования низкий. 4-трубные фанкойлы обеспечивают превосходное удовлетворение жильцов. Альтернативой 4-трубному фанкойлу является 2-трубный.

Значительная экономия средств (удаление двух труб по всему зданию), однако система может работать только в режиме обогрева или охлаждения. При погоде на обочине неудовлетворенность пассажиров может возникнуть, когда одному пассажиру требуется обогрев, а другому — охлаждение. Вариант двухтрубной системы включает в себя небольшой электрический обогреватель для обогрева в межсезонье.

Основное отопление обычно обеспечивается бойлером. Первичное охлаждение обеспечивается чиллером. Это оборудование расположено в механическом помещении, что позволяет производить техническое обслуживание без ущерба для людей, находящихся в здании. Использование чиллера с тепловым насосом может уменьшить углеродный след за счет устранения необходимости в бойлере (как правило, работающем на газе с КПД 0,9) и использовании тепла из окружающего воздуха для нагрева воды (все электрические КПД = 2,5).

Вентиляционная установка с змеевиками горячей и охлажденной воды

Поскольку система фанкойлов децентрализована, для подачи наружного воздуха для поддержания приемлемого качества воздуха в помещении требуется система выделенного наружного воздуха (DOAS). Хорошей практикой и часто является требование кодекса, чтобы вентиляционная установка имела некоторую форму рекуперации энергии воздух-воздух. Поскольку в здании уже есть отопительно-охлаждающая установка, обычно вентиляционная установка использует горячую и охлажденную воду для дополнительного обогрева и охлаждения.

Вентиляционная установка, встроенная в систему фанкойлов

Узнать больше Системы вентиляции и кондиционирования

Продолжайте изучать

Обучение

Swegon предлагает сертифицированные курсы AIA и PDH для поддержки ваших потребностей в профессиональном развитии.

УЗНАТЬ БОЛЬШЕ

Продукты, необходимые для создания наилучшего в мире климата в помещении.

УЗНАТЬ БОЛЬШЕ

Фанкойлы – FCU

Фанкойлы. В этой статье мы рассмотрим FCU. FCU расшифровывается как фанкойл, но часто инженеры называют их просто фанкойлами, чтобы сэкономить время. Фанкойлы очень распространены во всех типах зданий, от офисов, баров, столовых, даже в некоторых домах и квартирах есть фанкойлы. Фанкойлы используются для кондиционирования местного воздуха в соответствии с температурными требованиями непосредственного помещения.

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube по фанкойлам

Как показано на изображении выше. Есть два основных воздуховода (подача и обратка), которые будут проходить по всему зданию для снабжения различных помещений. От приточного воздуховода отходит круглый воздуховод, питающий фанкойлы. Фанкойлы подключаются либо к нагревательному змеевику, либо к охлаждающему змеевику, либо к нагревательному и охлаждающему змеевику. Они будут кондиционировать воздух. Вентилятор с электроприводом внутри фанкойла затем нагнетает воздух в несколько небольших локализованных воздуховодов для стратегического распределения воздуха в помещении.

В этой модели вы видите основной AHU , который подает свежий воздух в здание через основной приточный воздуховод. Они проходят по всему зданию, выбирая кратчайший путь для эффективности.

От этого оторвутся ветки, и они будут подавать свежий воздух в каждую комнату. Каждому помещению потребуется определенный объем подачи свежего воздуха в час. Этот свежий воздух направляется на заднюю сторону, на вход, фанкойла, но эта ветвь обычно не соединяется напрямую с блоком, между ними есть зазор. На это есть причина, которую мы рассмотрим позже.

Вентилятор с электроприводом всасывает свежий воздух в фанкойл. Вентилятор нагнетает воздух через нагревательные и/или охлаждающие змеевики, прежде чем направлять его через локализованные диффузоры.

Когда воздух поступает в помещение, он обеспечивает обогрев/охлаждение людей или оборудования внутри. Затем он пойдет по одному из двух маршрутов. Он будет либо всасываться в решетку возврата, либо снова всасываться в кондиционер через обратный канал. В противном случае он будет втягиваться обратно в фанкойл через решетку в подвесном потолке.

Фанкойл расположен на потолке. Выше я показал пример подвесного потолка, типичного для офиса.

В потолке есть два типа вентиляционных отверстий: диффузоры, которые распределяют воздух в комнату, и возвратная решетка, которая всасывает воздух обратно.

Воздух будет возвращаться через обратный канал. Его затянет в потолочную пустоту. Некоторое количество свежеобработанного воздуха может быть потрачено впустую, если его втянуть обратно в пустоту, даже если это не принесло никакой пользы комнате. Это можно смягчить с помощью хорошего дизайна. Оказавшись в пустоте, возвратный воздух смешивается со свежим воздухом и втягивается в фанкойл. В противном случае основной возвратный воздуховод будет всасывать этот воздух и возвращать его в агрегат.

Фанкойлы имеют довольно простую конструкцию. Вы можете видеть, откуда он получил свое название, потому что это просто вентилятор и теплообменник змеевика .

Воздух поступает через заднюю часть через фильтр для очистки воздуха от пыли и т. д. Фильтры можно просто снять для очистки или заменить.

После прохождения через фильтры воздух поступает в вентиляторы. Обычно фанкойл имеет 1-3 вентилятора внутри в зависимости от размера. Два вентилятора — довольно распространенные офисные FCU. Эти вентиляторы управляются небольшим электродвигателем.

Вентиляторы обычно очень маленькие, всего ~80 Вт.

Затем вентиляторы нагнетают воздух через нагревательные и/или охлаждающие змеевики. Это просто змеевиковые теплообменники, которые просто нагревают или охлаждают воздух, в зависимости от требований к окружающей среде. Некоторые блоки будут работать только на нагрев, некоторые только на охлаждение, а третьи будут иметь функции как на обогрев, так и на охлаждение.

Змеевиковые теплообменники обычно используют подачу горячей и/или охлажденной воды, которая распределяется от бойлеров и охладителей здания. Тем не менее, электрические нагреватели могут использоваться для обогрева, а в некоторых змеевиках для охлаждения используется змеевик прямого расширения, питаемый от системы охлаждения.

При использовании охлаждающего змеевика может образовываться много конденсата, когда теплый влажный воздух конденсируется на холодной поверхности змеевика.
