Система чиллер-фанкойл | Схемы и принцип работы систем чиллер фанкойл

На сегодняшний день существуют новые, современные виды систем кондиционирования с непосредственным охлаждением воздуха для больших помещений, которые являются более эффективными и экономичными. Наряду с этим все большую популярность приобретают и централизованные системы кондиционирования с промежуточным хладоносителем, одной из которых и является система «чиллер-фанкойл». Условно эту систему можно тоже назвать сплит-системой. Она состоит из внешнего блока – чиллера, в котором происходят все основные процессы получения холода и процессов теплообмен. Уже после чиллера холодный промежуточный хладоноситель (жидкость) с помощью насосов подается к конечным охладителям воздуха – фанкойлам. В них хладоноситель нагревается, а воздух в помещении, в свою очередь, охлаждается, и теплым поступает опять в чиллер на охлаждение. При этом сам фанкойл будет являться внутренним блоком. Одним из важных преимуществ такой системы чиллер-фанкойл можно считать большую гибкость всей системы к изменениям тепловой нагрузки и к построению всей гидравлической системы трубопроводов от чиллера до фанкойлов.

Любые изменения в удаленности фанкойлов от основного чиллера компенсируются только возможностями насосов, которые обеспечивают подачу промежуточного хладоносителя к фанкойлам. Увеличение или уменьшение их производительности можно произвести на любом этапе работы всей системы без других значительных ее изменений, в случае, если насос подобран с запасом, и имеет дополнительную опцию «частотный преобразователь».

Система Чиллер

Чиллер – это устройство, предназначенное для тепловой обработки (охлаждения/нагрева) жидкости, которая используется в общей системе в качестве промежуточного хладоносителя. Принцип работы чиллера ничем не отличается от работы простой парокомпрессионной холодильной машины. В самом чиллере происходят все основные процессы холодильного цикла, конечным результатом работы которого является охлаждение/нагрев промежуточного хладоносителя в испарителе. Для надежности и эффективной работы гидравлического контура имеется гидромодуль, где размещаются насосы, которые и обеспечивают подачу хладоносителя к фанкойлам.

Таким образом, теплота от воздуха в помещении передается промежуточному хладоносителю, а он, в свою очередь, в испарителе чиллера передает эту теплоту холодильному агента, который отдает эту теплоту в окружающий воздух, охлаждается, и процесс снова повторяется. На данный момент существует большое количество вариантов исполнения чиллеров, что позволяет подобрать оптимальный тип для объектов любой сложности. В качестве хладоносителя может быть использована вода, если предполагается использовать чиллер только в летнее время, или незамерзающие жидкости, если чиллер будет использоваться и в зимний период время.

Важным преимуществом системы чиллер – фанкойл также является то, что сама система может быть собрана из составляющих разных производителей, т.е. чиллер –одного производителя, а фанкойл – другого производителя. Именно простота устройства фанкойла делает его универсальным и простым в эксплуатации. Такая система обеспечивает долговечность работы фанкойла, его низкую стоимость и небольшие эксплуатационные затраты.

Варианты исполнения чиллеров:

Моноблочные с наружной установкой;
Модульные с наружной установкой;
Моноблочные внутренней установки с центробежными вентиляторами;
С выносным конденсатором воздушного охлаждения;
С конденсатором водяного охлаждения.

Система Фанкойл

Фанкойл – это устройство, в котором происходит теплообмен между воздухом в помещении и хладоносителем, циркулирующим в теплообменнике фанкойла. Причем фанкойл может как охлаждать воздух в помещении, так и нагревать его. Это зависит от того, в каком режиме работает сам чиллер. Если чиллер работает в режиме теплового насоса, то из него хладоноситель (в таком случае он называется теплоноситель) поступает теплым в фанкойл и, соответственно, нагревает воздух.

Если чиллер работает в режиме холодильной машины, то из него хладоноситель (в таком случае он называется именно хладоноситель) поступает холодным в фанкойл и, соответственно, охлаждает воздух.

Процесс теплообмена в фанкойле происходит в его теплообменнике. Внутри трубок теплообменника протекает хладоноситель. Наружная поверхность трубок имеет оребрение. Чаще всего оребрение пластинчатое с алюминиевыми ребрами. Наружное оребрение позволяет более интенсивно осуществлять теплообмен между хладоносителем и воздухом в помещении. Конструкция фанкойла делается как можно проще и с наименьшим количеством элементов, которые могут усложнить его конструкцию или привести к увеличению уровня шума при его работе. Это очень важная характеристика, так как фанкойлы устанавливаются в помещениях, где находятся люди, и повышенные шумовые характеристики не желательны. Однако для усиления циркуляции воздуха в фанкойлах устанавливаются вентиляторы (осевые или центробежные), они обеспечивают забор воздуха, обдув теплообменника фанкойла воздухом, и подачу этого воздуха назад в помещение.

Поддержание нужной температуры в помещении осуществляется за счет изменения скорости вращения вентилятора или его полного отключения. Для более точного регулирования температуры воздуха в помещении бывает недостаточно отрегулировать температуру таким образом, поэтому часто фанкойл комплектуется трехходовым клапаном.

Фанкойлы делятся по типу размещения:

кассетные однопоточные;
кассетные четырехпоточные;
потолочные;
настенные;
напольные;
канальные низконапорные;
канальные средненапорные;
канальные высоконапорные.

На фото: Фанкойлы по типу размещения

По количеству теплообменников в одном фанкойле:

двухтрубные;
четырехтрубные;

На фото: Двухтрубный, четырехтрубный фанкойл

По расположению трубок в пучке фанкойла:

коридорное;
шахматное (более эффективное).

На фото: Схема шахматного и коридорного расположения труб в пучке

По числу рядов теплообменника:

двухрядные;
трехрядные;
четырехрядные

На фото: Фанкойлы по числу рядов теплообменника

Принцип работы системы чиллер-фанкойл

Промежуточный хладоноситель поступает в чиллер, где охлаждается/нагревается до определенной температуры. Далее, насосами по трубопроводам гидравлической системы он поступает в фанкойлы, и, проходя через их теплообменники, охлаждает воздух, при этом температура самого хладоносителя повышается. Как видно, принцип работы системы «чиллер-фанкойл» не сложен для понимания, но, помимо выбора подходящих вариантов из большого количества типов оборудования, необходимо правильно рассчитать и смонтировать трубопроводы теплоносителя, поэтому проектирование и установку лучше доверить профессионалам.

С учетом своих плюсов, система «чиллер-фанкойл» наиболее оптимальна для применения в торговых комплексах, офисных центрах и гостиницах. В состав системы всегда можно внести изменения в плане количества фанкойлов, их расположение и типа, что особенно полезно в случаях, когда большое количество помещений сдается в аренду, т.к. при изменении планировок потребуются минимальные финансовые затраты. В целом, она олицетворяет собой современный подход к кондиционированию помещений разных классов и категорий, так как она не изменяет внешний вид строений и способна поддерживать внутри них оптимальные параметры температуры и относительной влажности.

Схематичное расположение системы чилер-фанкойл

Схематичное расположение системы чилер-фанкойл на этаже офисного здания.

Система чиллер-фанкойл

Для чего нужна и где применяется система чиллер-фанкойл

Современная система чиллер-фанкойл занимает особое место среди большого разнообразия оборудования для кондиционирования помещений. Главное предназначение системы заключается в формировании оптимального микроклимата внутри помещений и круглогодичном, бесперебойном поддержании заданных температурных показателей.

Работа системы чиллер-фанкойл может обеспечивать одновременную и независимую стабилизацию температурного режима сразу в нескольких помещениях одного здания даже большой площади или этажности.

Именно поэтому систему кондиционирования чиллер-фанкойл целесообразно устанавливать на следующих объектах:

производственные площадки и складские помещения;
многоэтажные административные здания, бизнес-центры, офисы;
гостиничные и торгово-развлекательные комплексы, концертные холлы;

крупные магазины, супер- и гипермаркеты;
объекты социального предназначения с большим количеством помещений (клиники, лечебные комплексы).

Система чиллер-фанкойл

Система чиллер-фанкойл: принцип работы и особенности

Схема работы системы чиллер-фанкойл способна обеспечивать кондиционирование помещений в течение круглого года. Одна из особенностей заключается в том, что она не ограничена температурными рамками, в отличие от систем, работающих на фреоне. Для последних характерна работа только в межсезонье — при понижении температуры до 0°С, фреоновые системы становятся недостаточно эффективными, а при отметке -10°С — просто не могут функционировать безопасно и требуют отключения.

Второй особенностью системы чиллер-фанкойл является принцип работы: кондиционирование воздушных потоков происходит благодаря нестандартному хладагенту. Вместо стандартного хладагента, в качестве теплоносителя используют воду или незамерзающую жидкость.

И самое главное — благодаря чиллер фанкойл сплит системе можно одновременно организовать разные режимы температуры в каждом из помещений одного и того же здания. А добиться увеличения эффективности работы можно путем ее интеграции с центральным кондиционером. Таким образом, каждый пользователь сможет самостоятельно регулировать комфортную температуру помещения, независимо от других.

Чтобы понять принцип работы, нужно понимать что представляют собой составные компоненты системы. Чиллер является наружным охлаждающим блоком, который устанавливают в технических этажах, подвалах (модели высокой мощности) или на крышах здания. Фанкойлы относятся в внутренним блокам, устанавливаемым непосредственно внутри здания.

Принцип работы довольно элементарный. После охлаждения чиллером воды/незамерзающей жидкости до требуемой температуры, она подается при помощи насосов по теплоизолированным трубопроводам к другому элементу системы кондиционирования — фанкойлу. Они монтируются внутри помещения и выполняют роль кондиционера-доводчика. По своей сути, фанкойл аналогичен стандартному внутреннему блоку любой сплит-системы, только работает на жидкости, которая нагревается за счет тепловой энергии воздушных масс, забираемых из помещения и затем возвращается обратно в охладитель.

Как устроена система чиллер-фанкойл

Основные комплектующие системы чиллер-фанкойл, благодаря которым становится возможной зональная вентиляция и кондиционирование помещений, включают в себя следующие элементы:

холодильный аппарат, он же чиллер, осуществляющий холодоснабжение или нагрев жидкости в системе чиллер-фанкойл;
фанкойл (кондиционер-доводчик), являющийся местным теплообменником, сквозь который проходит поток охлажденного или нагретого воздуха;
магистральная разводка соединений приборов;
насосная станция, перегоняющая теплоноситель по магистрали;
расширительный и накопительный баки;
блок управления;
собственно, незамерзающая жидкость или вода.

Элементы чиллер-фанкойл

Рассмотрим более подробно устройство главных элементов системы — чиллера и фанкойла.

Чиллер представляет собой мощный холодильный аппарат, где есть компрессор, испаритель и конденсатор. В отличие от стандартного кондиционера, испарительный теплообменник выбрасывает накопленный холод не в атмосферу, а непосредственно в жидкость. Она то и поступает после охлаждения по трубам к фанкойлам.

Чиллеры бывают двух видов:

абсорбционные;
парокомпрессионные.

Абсорбационный чиллер Компрессионный чиллер

Первые имеют довольно высокую стоимость, большие габариты и достаточно узкую специализацию.

Самыми востребованными на сегодня считаются парокомпрессионные модели, которые условно делятся на 3 типа:

наружной установки с воздушным охлаждением;

Охлаждение теплообменника-конденсатора осуществляется за счет осевых вентиляторов

внутренней установки с воздяным охлаждением;

Взятие воздуха для охлаждения и выброс горячего происходит по воздуховодам. Движению способствует центробежный вентилятор.

реверсивные.

Работают в двух направлениях: на нагрев и охлаждение воздуха и могут устанавливаться в системах кондиционирования без дополнительного водонагревающего оборудования.

Кондиционер-доводчик (фанкойл) является очень эффективным теплообменником, который одновременно подключают к холодному и горячему трубопроводу. Чтобы усилить обмен тепла, задействуют вентилятор, устанавливаемый сразу за теплообменником. Особенность таких приборов заключается в создании потоков воздуха нужной температуры без притока воздушных масс извне. Именно это позволяет добиться максимально эффективного использования тепловой энергии, производимой чиллером.

Фанкойл

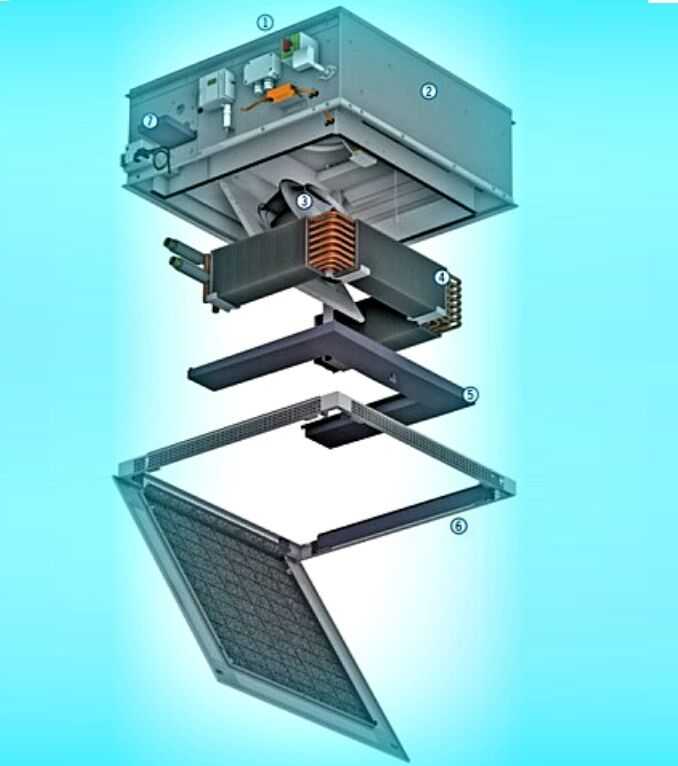

Фанкойл состоит из следующих элементов:

теплообменник-радиатор, куда поступает теплоноситель;
вентилятор с двигателем, регулирующий производительность охлаждения;
поддон для конденсата;
быстросъемный фильтр;
электрический нагреватель;
блок управления.

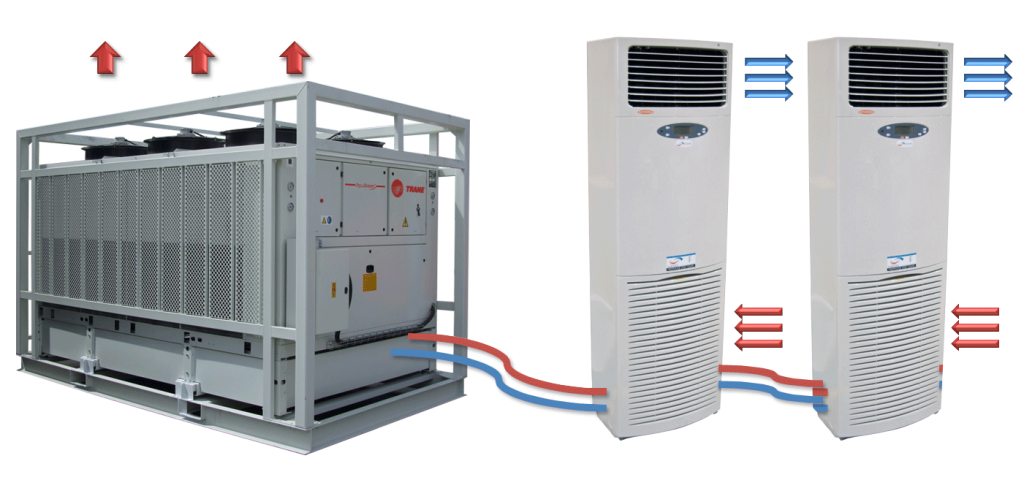

Схема системы чиллер-фанкойл

Выбор фанкойла

Фанкойлы представлены несколькими типами и каждая модификация имеет свою специфику. Делая расчет системы чиллер-фанкойл и подбирая фанкойл оборудование, учитывайте прежде всего площадь помещения, тепловую мощность, требуемую производительность и длину воздушной струи.

Кондиционеры-доводчики по способу установки делятся на:

настенные;
напольные;
потолочные фанкойлы;
универсальные (настенно-потолочные).

Виды фанкойлов

Внутренние блоки могут быть:

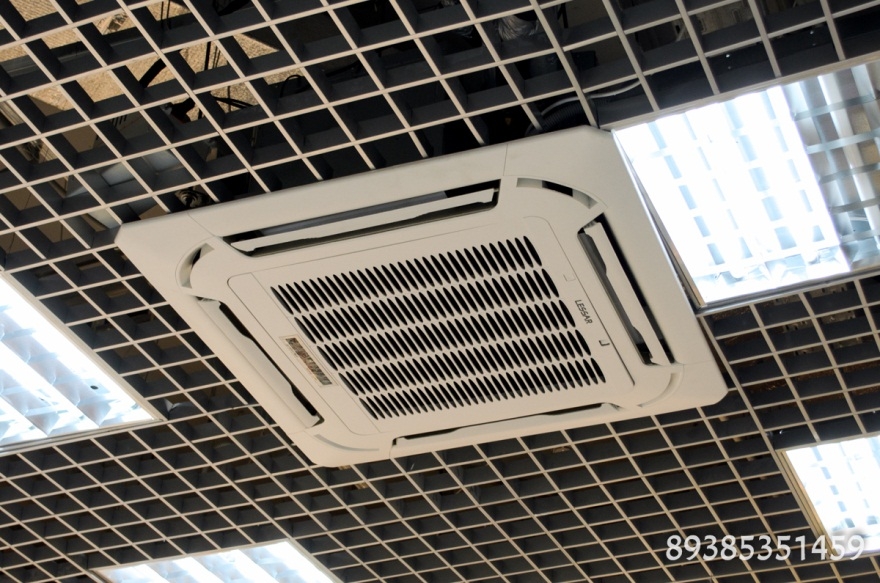

Кассетные

Их предназначение — равномерное распределение, нагрев или охлаждение воздушных потоков в помещениях, где предусмотрены подвесные потолочные блоки, куда и встраивается оборудование. Такой монтаж позволяет скрыть составные элементы конструкции и минимизировать шумы. Распределение потока воздуха возможно на 2 или 4 направления.

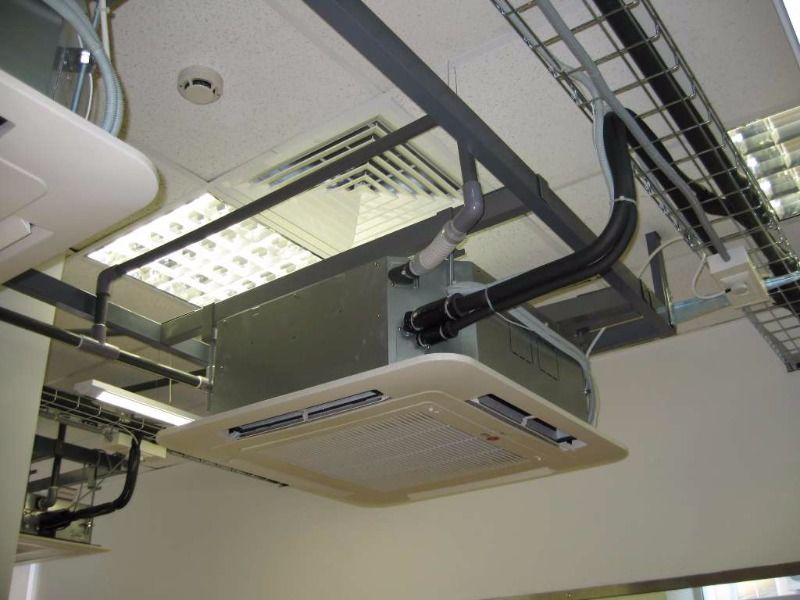

Кассетный фанкойл

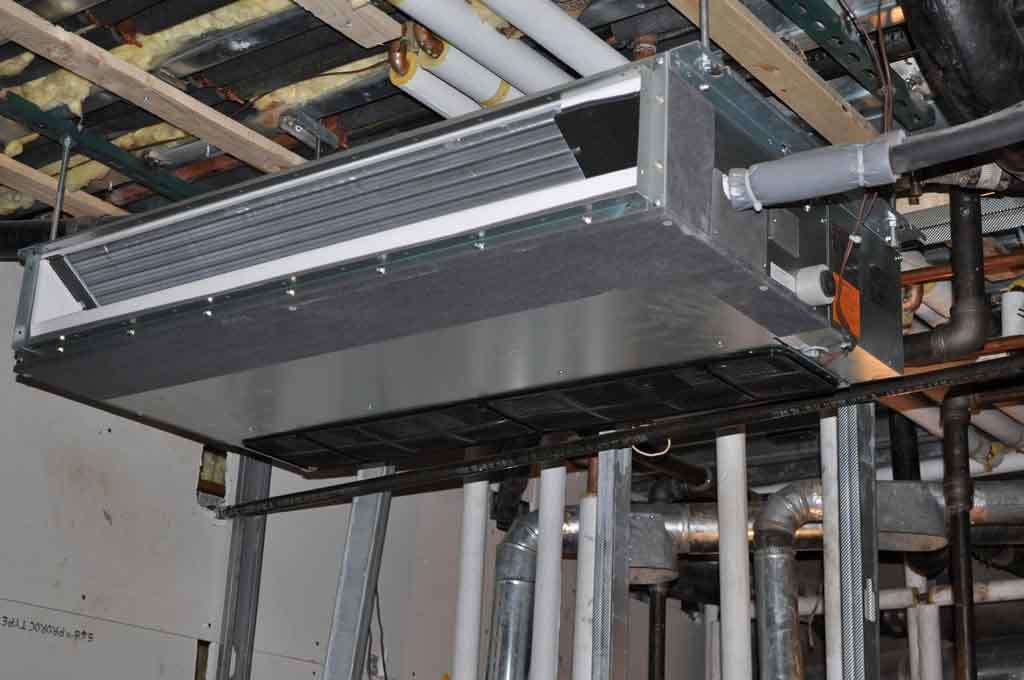

Канальные

Модели канального типа встраивают непосредственно в вентканал. Забор воздушной массы производится по отдельным воздуховодам, а ее вывод — по воздуховодам, размещенным за подвесными потолочными блоками. Модели подобных кондиционеров-доводчиков показывают отличную производительность и применяются, в большинстве своем, для помещений с большими площадями, торговых залов, складских площадок и проч.

Канальные фанкойлы

Преимущества системы кондиционирования чиллер-фанкойл

Современная система чиллер-фанкойл зарекомендовала себя с отличной стороны и становится одним из самых востребованных решений при организации эффективной вентиляции и кондиционирования зданий и помещений. Неудивительно, ведь преимущества системы по сравнению с другими вариантами очень убедительны и вот некоторые из них:

Неограниченная протяженность трубопроводов, определяемая исключительно мощностью чиллера

Устанавливая высокомощную насосную станцию, можно установить чиллеры и фанкойлы на достаточно большом удалении друг от друга (длина магистрали может доходить до нескольких сотен метров), без потери эффективности и производительности обслуживания.

Минимум места для монтажа агрегатов

Даже для большого здания будет достаточно одного производительного чиллера, который никоим образом не повлияет на эстетичность внешнего вида здания и избавит от необходимости устанавливать большое количество внешних блоков.

Бюджетная стоимость разводки

В системе чиллер-фанкойл для передачи охлажденной жидкости задействуют не медные соединения (как в случае с фреоновыми системами), которые стоят довольно дорого, а стандартные водопроводные трубопроводы и запорная арматура.

Безопасность в повседневном использовании

Большим плюсом к безопасности является то, что все летучие газы находятся внутри чиллера, а он, в свою очередь, чаще всего размещается на открытом воздухе или в подвальном помещении. Риск утечки минимален, что позволяет говорить практически о полной безопасности людей.

Отличная адаптивность

Каждый пользователь помещения может выставлять индивидуальные температурные настройки и регулировать их по своему усмотрению. Кроме того, монтаж установок можно производить без остановки всей системы, в отличие от стандартных фреоновых систем.

Современный рынок климатической техники сегодня переполнен огромным количеством предложений, однако, не рекомендуется выполнять подбор оборудования к системе чиллер-фанкойл и монтаж самостоятельно. Только профессиональные специалисты с практическими знаниями и опытом в этой сфере помогут организовать эффективную и безопасную работу оборудования.

Сравнительный анализ плюсов и минусов системы чиллер-фанкойл и системы VRF-кондиционирования.

Прежде, чем проводить анализ, нужно обозначить что же представляет из себя мультизональная система VRF. По сути, это большая мультисплит-система кондиционирования, к наружному блоку которой подключено множество внутренних блоков. Благодаря этому, можно одновременно настраивать и поддерживать различный температурный режим в разных помещениях. На первый взгляд, может показаться, что они имеют незначительные отличия друг от друга, но каждая из них имеет свои конструктивные особенности, недостатки и преимущества, сравнив которые можно выбрать оптимальный вариант для решения именно ваших задач.

Подробнее о VRF и VRV системах кондиционирования

Ключевое отличие системы чиллер-фанкойл от системы VRF-кондиционирования

Основной конструктивной особенностью, которая отличает эти две системы, является то, что в системе чиллер-фанкойл, в качестве хладоносителя выступает ледяная вода (или незамерзающие водные растворы, типа этилен-гликоля), в то время как в системе VRF-кондиционирования циркулирует исключительно фреон.

Сравнение мощности

Рекордная мощность самого производительного чиллера — 20 мегаватт. На практике, задействуют модели гораздо меньшей мощности (до 1,4 мегаватта). Если возникает потребность в более мощной и производительной установке, систему комбинируют из нескольких холодильных установок.

VRF-системы кондиционирования имеют максимально возможную мощность в 140 киловатт. В основном, систему собирают из наружных блоков, мощностью от 12 до 28 киловатт. Чтобы увеличить производительность, VRF также собирают из нескольких установок.

Сравнение по протяженности трассы

Несомненным преимуществом заключается в том, что трасса в системе чиллер-фанкойл имеет неограниченную протяженность. Вопрос ее удлинения без потери производительности решается посредством приобретения и монтажа водяных насосов большей мощности.

Слабое место VRF-системы — невозможность протянуть трассу от наружного к внутреннему блоку больше, чем на 150 м. Суммарная протяженность трубопроводов — максимум 300 м. Кроме того, нужно учитывать разницу в перепаде высоты между внутренним и наружным блоком — она не должна превышать 50 м.

Именно с этим фактором связана необходимость равномерного разнесения и распределения наружных блоков VRF-системы по всей кровле. На сегодня существуют продвинутые модификации с градирней и водным охлаждением, применить которые можно даже в очень больших зданиях. Но одновременно с этим, они теряют свое преимущество в виде экономичности и простоты обслуживания.

Сравнение по способности охлаждения в приточных системах

Большим преимуществом системы чиллер-фанкойл перед VRF, является возможность использовать всего одну чиллерную установку в качестве источника охлаждения для всех видов потребителей: начиная от фанкойлов малой мощности в небольших помещениях, заканчивая водными охладителями приточных вентустановок, задействованных на огромных торговых площадях.

VRF-системы, в основном большинстве, не могут подключаться к охладителям в установках приточного типа, поэтому для того, чтобы охладить воздушные массы в приточных вентустановках, потребуется задействовать доп. устройства (те же чиллеры, компрессорные блоки с фреоном и т.п.).

Сравнение по способности работать в холодный сезон

Работа многих зданий, офисов, торговых и развлекательных центров требует качественного кондиционирования с целью охлаждения помещений даже в зимний период. Это связано со значительным выделением тепла в современных зданиях от интенсивного освещения, постоянной работы оборудования (торгового, промышленного, офисного) и проч. Системы чиллер-фанкойл превосходно справляются с этой задачей даже в сильные морозы, благодаря циркулирующему внутри системы этилен-гликолю (или др. незамерзающей жидкости).

Современные VRF-системы в результате усовершенствования и конструктивных доработок также способны функционировать даже в условиях пониженных температур.

Сравнение по потреблению энергии

Системы чиллер-фанкойл достаточно энергоёмки: на 1 кВт холода нужно затратить 0,5 кВт электричества.

VRF-системы кондиционирования гораздо выгоднее в экономическом аспекте: на 1 кВт холода потребуется всего 350 Вт

Сравнение по требуемой площади для установки и размещения и наличия техпомещений

Для организации и монтажа системы чиллер-фанкойл требуется большая площадь и наличие дополнительных технических помещений для размещения насосных станций, баков, промежуточных теплообменников и проч.

Для мультизональных систем VRF они не требуются.

Сравнение по особенностям эксплуатации

По этому пункту однозначно выигрывает VRF-система. Она не требует обслуживающего персонала, а рабочий режим определяется индивидуально.

Чтобы обслуживать систему чиллер-фанкойл, требуется присутствие квалифицированного персонала, который будет регулярно следить за состоянием и корректной работой оборудования, контролировать герметичное перекрытие элементов, работу насосов, чиллера, гликолиевых контуров и т. п.

Сравнение по стоимости

Цена систем чиллер-фанкойл ниже, чем у оборудования для VRF-систем. Однако, если учесть количество дополнительных элементов в первом случае, стоимость приблизительно будет на равном уровне.

Проведя анализ преимуществ и недостатков каждой из систем, можно сделать вывод, что системы с чиллером имеют более широкую сферу применения, к тому же, они могут охлаждать воздух в приточных установках без применения дополнительных устройств. Однако, если есть ограничение по энергопотреблению, или отсутствует возможность содержать собственную сервисную службу, предпочтение лучше отдать мультизональным системам VRF- кондиционирования. Они отлично справляются с поставленными задачами, более выгодны в плане затрат на электроэнергию и имеют более простую и эффективную систему управления.

Получить бесплатную консультацию инженера по системам чиллер-фанкойл

Получить!

Система чілер-фанкойл.

Принцип роботи та переваги використання таких систем.

Блог

6 травня

Ventbazar

Зміст

Система чиллер-фанкойл

Поділитись

Система чиллер-фанкойл

Принцип роботи та як підібрати систему чиллер-фанкойл

Особливістю та головною відмінністю системи кондиціонування чиллер-фанкойл від інших є охолодження повітря за рахунок води, а не фреону, як в інших кліматичних системах. Холодильним апаратом, що охолоджує воду виступає чиллер, представлений по суті звичайним фреоновим кондиціонером, але через випарник якого проходить звичайна вода.

Варіантів виконання системи чиллер кілька:

1. моноблоковий зовнішнього виконання – для встановлення на відкритому повітрі;

2. моноблоковий внутрішнього виконання – для встановлення всередині приміщення;

3. чилер з виносним конденсатором повітряного чи водяного охолодження, які поєднують у собі переваги двох перших варіантів.

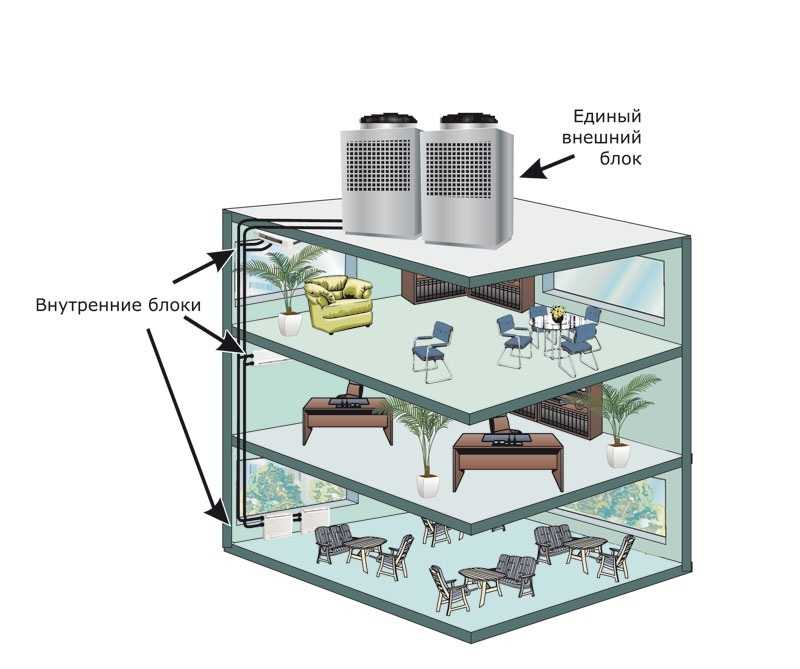

Приклад підключення до одного зовнішнього блоку (чилер) декількох внутрішніх блоків (фанкойлів) різних типів – касетний, настінний, канальний, стельовий

Після того як чиллер охолодив воду до потрібної температури, вона надходить через теплоізольовані трубопроводи безпосередньо до фанкойлів, які в свою чергу встановлені приміщеннях, де потрібне охолодження та виконують роль звичайної спліт-системи. Фанкойли, що виступають у цьому випадку внутрішніми блоками кліматичної системи, мають підрозділи за типами установки – настінний фанкойл, касетний, канальний та напольно-стельовий.

Ознайомитись з обладнанням, представленими брендами та дізнатися ціну можна у каталозі:

Переваги установки системи чиллер-фанкойл:

Протяжність трубопроводів системи чиллер-фанкойл необмежена і визначається лише потужністю насосної установки. При установці високоефективної насосної станції, відстань між чилером і фанкойлом може досягати сотні метрів, а за необхідності навіть аж до кілометрів!
Мінімальна площа для установки агрегату , оскільки навіть великий торговий комплекс може містити лише один чилер, який не порушить зовнішній фасадний вигляд, а також позбавить потреби в монтажі великої кількості зовнішніх блоків кондиціонерів.
Вартість розведення. Для з’єднання та передачі охолодженої рідини між системами використовуються не дорогі мідні фреонові з’єднання, а звичайні водопровідні трубопроводи.
Безпечне використання. Летючі гази (холодильний газовий агент) перебуває у системі чиллер, який у своє чергу розташований найчастіше відкритому повітрі (дах будівлі, земля поруч із об’єктом). Наприклад: у медичних закладах заборонено використання безпосередньо фреонових систем – тому єдиним виходом є система чиллер-фанкойл.
Адаптивність системи. У великих комплексах/приміщеннях, коли в одному будинку знаходяться різні магазини і у кожного орендатора з’являються свої індивідуальні побажання до системи охолодження, монтувати установки можна без зупинки системи в цілому. У свою чергу, звичайні фреонові системи вимагають повної зупинки всієї кліматичної системи кондиціювання для проведення подібних робіт.

Враховуючи всі переваги та особливості роботи системи чиллер-фанкойл, можна сказати, що найбільш підходящим варіантом для експлуатації такого агрегату є торгові комплекси, магазини, готелі, офісні центри, логістичні компанії тощо.

Приклад установки системи чиллер-фанкойл в офісному приміщенні

Як правильно підібрати систему чиллер-фанкойл?

На сучасному ринку є безліч брендів-виробників кліматичної техніки. Самостійно підбирати таку систему не рекомендується. Жодний інтернет-ресурс, навіть дуже інформаційний, не замінить професійного фахівця, який витратив багато часу на набуття своїх професійних навичок, та має роки практики за плечима.

Так як вартість такої системи не маленька, ми рекомендуємо на початку розробити проектну документацію системи кондиціювання, яка потім дозволить заощадити на монтажі та подальшій експлуатації обраного обладнання.

Основні технічні показники, які варто врахувати під час виборів чиллера:

Потужність агрегату, саме його холодопродуктивність;
енергоспоживання;
наявність вбудованої контролюючої та захисної автоматики;
рівень шумових характеристик у процесі роботи агрегату;
екологічність та безпеку експлуатації;
габарити установки та площа відведена для монтажу.

За детальною консультацією та підбором обладнання такого роду звертайтесь до наших технічних фахівців за номером (044) 50-000-53 або замовте Зворотній дзвінок на сайті.

Інші цікаві матеріали:

Правильний розрахунок системи кондиціювання повітря

Опалення, вентиляція та кондиціювання: застосування антифризів

Проектування систем кондиціювання

Чому ми?

9 років досвіду в сфері ОВіК

Працаємо на принципах «win-win»

Регулярно проходимо тренінги і вкладаємо переймаючий досвід у кожен проект

З нами вибір обладнання – зручний, вигідний, швидкий

Більш 400 реалізованих об’єктів

Ми створюємо мікроклімат, який подобається людям

Сертифікати і ліцензії

Вам була корисна ця стаття?

Потрібна консультація спеціаліста?

Зв’яжіться з нами, наш спеціаліст відповість на ваші запитання

Замовити дзвінок

Системы чиллер-фанкойл: особенности, преимущества и недостатки

В жару или холод нам нужен комфортный микроклимат в помещениях. Один из способов его создать – использовать систему чиллер-фанкойл. О ее особенностях, устройстве и сферах применения мы расскажем в этой статье.

Из каких компонентов состоит и как работает система чиллер и фанкойл

Подобные системы состоят из следующих компонентов:

чиллер, который охлаждает или нагревает хладоноситель;
фанкойл, обеспечивающие нагрев или охлаждение воздуха в помещениях;
система магистральных трубопроводов, по которым перемещается хладоноситель;
насосная станция, обеспечивающая циркуляцию хладоносителя;
микропроцессорный блок управления;
хладоноситель (в его качестве можно использовать воду или водный раствор этиленгликоля).

Работу системы можно описать следующим образом.

Чиллер является аналогом наружного блока фреонового кондиционера, но через его испаритель проходит не фреон, который нужно охладить, а вода. После охлаждения система с помощью насосов подает ее через магистральный трубопровод во внутренние блоки – фанкойлы.

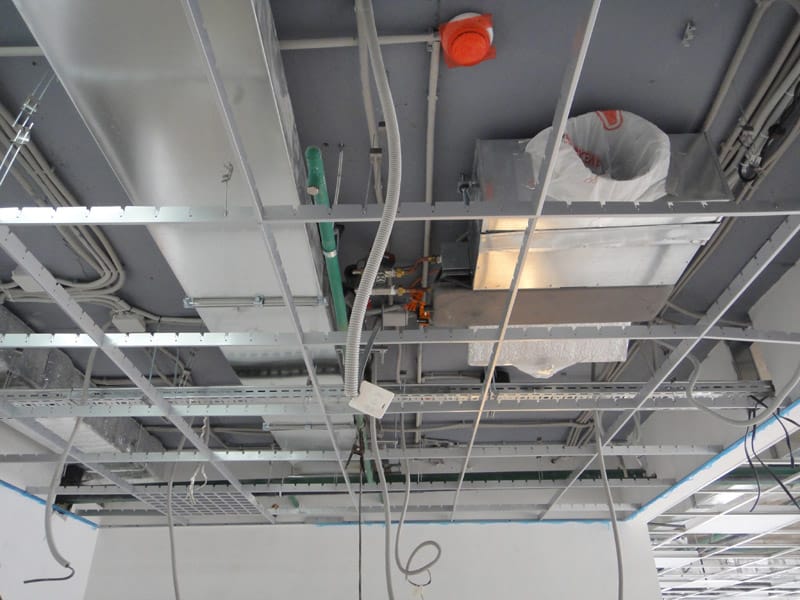

Это один из вариантов смонтированной системы чиллер и фанкойл

Особенности конструкции насосной станции

Насосная станция или по-другому гидромодуль обеспечивает циркуляцию воды между чиллером и фанкойлами. Она состоит из нескольких компонентов:

циркуляционного насоса для создания требуемого давления воды в системе;
расширительного бака для компенсации температурного изменения объема воды в системе;
запорной арматуры для обслуживания системы;
накопительного бака для сглаживания нагрузки на компрессор чиллера в тех случаях, когда его холодопроизводительность превышает реальную потребность в холоде;
системы управления.

Плюсы и минусы систем чиллер-фанкойл

Можно выделить следующие плюсы систем чиллер-фанкойл:

К одному чиллеру можно подключить любое количество фанкойлов. Их число ограничено только мощностью чиллера.
Фанкойлы в одной системе могут быть любого типа. Функционируют они независимо друг от друга, поэтому режимы их работы можно менять индивидуально.
Максимальное расстояние между чиллером и фанкойлами не лимитировано. Оно зависит только от возможностей насосной станции и качества теплоизоляции системы трубопроводов.
Чиллер и фанкойлы в подавляющем большинстве случаев не связаны электропроводами. По этой причине в одной системе можно использовать фанкойлы разных производителей.
Для соединения чиллера с фанкойлами используются не медные трубы, как это принято в стандартных системах кондиционирования, а обычные водопроводные. Поэтому монтаж трубопровода вместо узких специалистов могут выполнять сантехники.
Мощность потребителей можно наращивать постепенно, увеличивая количество фанкойлов и поэтапно вводя объект в эксплуатацию.

Как и у любой другой системы кондиционирования, у системы чиллер-фанкойл есть свои преимущества и недостатки

Из минусов следует отметить следующее:

Системы чиллер-фанкойл достаточно дорогие.
Их монтаж (за исключением прокладки системы трубопроводов) могут выполнять только специально обученные и квалифицированные специалисты. Таких в нашей стране немного и их услуги стоят недешево.
Расчет и проектирование систем тоже достаточно специфичные и сложные. Любая проектная организация выполнить их не сможет. Нужно обращаться к узкопрофильным специалистам.
В системе чиллер-фанкойл находится внушительный объем воды. При нарушении герметичности трубопровода могут понадобится значительные усилия и затраты для устранения последствий.

Заключение

Ближайший конкурент систем чиллер-фанкойл – мультизональные VRV-/VRF-системы (подробней о них можно прочитать в статье «Как работают мультизональные системы»). Между ними есть несколько отличий:

В мультизональных системах наружный и внутренние блоки соединяет медная фреоновая магистраль, в системах чиллер-фанкойл – водопроводные трубы.
В мультизональных системах к одному наружному блоку можно подключить до 30 внутренних. В системах чиллер-фанкойл такого ограничения нет.
Аналогичная ситуация с максимальным расстоянием между наружным и внутренними блоками. В мультизональных системах оно ограничено 1 000 м. В системах чиллер-фанкойл все зависит от мощности насосной станции.
При одинаковой мощности системы VRV/VRF дешевле чиллер-фанкойлов.

В итоге можно сделать такой вывод: когда речь идет о выборе между системами VRV/VRF и чиллер-фанкойлами одинаковой мощности, логичней остановиться на мультизональных системах. Они прекрасно справляются со своей задачей, но стоят дешевле.

Ситуация меняется, когда речь идет об обслуживании помещений большой площади и одной VRV-/VRF-системы для этого не хватит. В этом случае придется монтировать несколько мультизональных систем или установить одну систему чиллер-фанкойл. Здесь уже выбор следует делать в пользу чиллер-фанкойла. Это будет оправдано как с практической, так и с финансовой точки зрения.

Система кондиционирования Чиллер-Фанкойл

Система Чиллер-Фанкойл является одной из самых целесообразных, энергооправдывающих и функционально совершенных решений для установки в обширных, жилых, производственных и торговых помещениях с обычными и агрессивными условиями как внутренних, так и внешних сред.
Большие офисные строения, отели, спортивные комплексы, промышленное производство и Гипермаркеты: и это далеко не все объекты для кондиционирования и обогрева которых, идеальным решением является использование системы Чиллер-Фанкойл.

Чиллеры и Фанкойлы

Фанкойл.

Фанкойл или вентиляторный доводчик является внутренним блоком системы кондиционирования или обогрева воздушных масс посредством воды как тепло и холодо носителя доставляемой насосной станцией Чиллера.
По типу установки может быть как настенного, потолочного, кассетного, радиатроного, напольного или скрытого исполнения, вплоть до интеграции с вентилиционными воздуховодами с различными видами конфигурации, внешнего вида и дизайна в зависимости от желания заказчика и особенности проектировки объекта.

Устройство и основные характеристики вентиляторного доводчика (Фанкойла):

теплообменный радиатор
электронагревательный элемент для подогрева теплоносителя, целесообразная установка которого, на выходе вентиляторного доводчика для сокращения тепловых потерь в тракте обогрева при работе в режиме теплового насоса
турбина или вентилятор тангенциального для малой мощности, либо центробежного для большей мощности типов конструкции фанкойлов
встроенная панель управления основными параметрами системы
теплозвукоизоляционная основа
фильтр тонкой очистки воздуха, в основном используется легкосъемный, ячеистого типа, для быстрой смены и многоразового использования после влажной чистки.
датчик температуры поступающего воздуха для контроля и поддержания заданного температурного диапазона
привод турбины и электродвигатель доводчика – приоритетно роторного типа, способный использовать плавный и дискретный вид контроля скорости ротора для обеспечения более точного нагнетания воздушной смеси в зависимости от настройки управляющего модуля, условий климатических изменений внутренней и внешней сред.
танк для сбора дренажной жидкости конденсирующей на теплообменном блоке
Кабель электропитания и сигнальная межблочная магистральная линия
Соединительная муфта для подключения хладо и теплонесущего контура системы Чиллер-Фанкойл.

Фанкойлый укомплектовываются как одним, как и двумя теполообенными радиаторами, исходя из этой конструктивной особенности вентиляторные доводчики подразделяются на:

Двутрубные фанкойлы – с одним теплообменным блоком, в который по теплонесущему контуру от чиллера с тепловым насосом поступает холодный или горячий носитель
Четырехтрубные фанкойлы – с двумя теплообменными блоками в один из которых подается теплоноситель от чиллера с тепловым насосом, а во второй интегрируется магистраль с горяцей водой из системы центрального отопления позволяя фанкойлу зимой работать как радиатор центрального отопления

Виды фанкойлов по типу установки:

Фанкойлы настенного типа – отличаются простотой установки, вписываются в любой даже самый изящный интерьер, благодаря тангенциальному вентилятору обладает невероятно низким уровнем звукового давления, имеют простую и эффективную очистку воздуха и высокую мощность выходящего воздушного потока.

Фанкойлы напольного типа – так же как и настенные отличаются простотой в установке и мощным воздушным потоком, но уже вдоль стены, обеспечивая более равномерное охлаждение помещения за счет более интенсивной циркуляции воздушных масс по периметру, а так же частично отсекая теплоприток от стен строения при работе на охлаждение. Тихую работу фанкойла обеспечивает радиальный тип вентилятора, управление обеспечивает проводной термостат.

Кассетные однопоточные фанкойлы – удобная установка в систему подвесного потолка различного типа размера, отлично подходят для установки в небольшие торговые залы, офисы, гостиницы, рестораны. Обладают высокой производительностью, широко варьируется по мощностям, имеет возможность смены декоративных панелей.

Кассетные четырехпоточные фанкойлы – идеально подходят для использования в больших помещениях. Равномерно направленный воздушный поток по четырем направлениям, обеспечивает идеальные условия для поддержания нужной климатической обстановки в помещении, а так же позволяет использовать всего один фанкойл кассетного типа для одного большого объема. Отличается простотой обслуживания, установки и низким уровнем шума. Возможна организация притока свежего воздуха.

Канальные фанкойлы – подходят для больших промышленных помещений при необходимости скрытой установки, обладают высокой энергоэфективностью и низким уровнем звукового давления, поддерживают подачу свежего воздуха, легкостью монтажа и обслуживания. Обеспечивают более полную рециркуляцию воздушных масс.

Чиллер.

Чиллер – холодильная машина, предназначенная для охлаждения воды, используемая в центральных системах кондиционирования. Чиллер, в зависимости от типа, может быть установлен на крыше, в подвале или в техническом помещении на любом из этажей. При правильно подобранном водяном насосе длина трубопроводов (расстояние от чиллера до фанкойла) может быть практически любой.

Принцип работы чиллера.

Первостепенными конструктивными единицами чиллера являются: компрессор, конденсатор и испаритель.

На рисунке вы можете наблюдать самый распространенный моноблочный чиллер, его плюс несомненно в мобильности и компактности, часто комплектуется помпой для воды с завода.
Охлаждение воды происходит в испарителе, в котором хладагент закипая испаряется забирая энергию у воды. После этого хладагент в газообразном состоянии попадает в компрессор, где горячий пар сжимается и нагревается до 80-90 градусов Цельсия. После компрессора фреон поступает в конденсатор, где с помощью нагнетаемого вентилятором воздуха охлаждается. Хладагент поступает в пластинчатый теплообменник где его температура снижается из-за чего фреон переходит в жидкое состояние и далее поступает в фильтр-осушитель в котором он избавляется от влаги. Далее на пути фреона следует терморасширительный вентиль (ТРВ), в нем давление хладагента понижается. После терморасширительного вентиля фреон представляет из себя пар низкого давления в сочетании с жидким фреоном. После этого цикл повторяется, эта смесь вновь поступает в испаритель.

Воздушный конденсатор представляет собой радиатор из медных оребренных трубок по которому протекает нагретый хладагент после копрессора.
Конденсатор охлаждается установленным на нем вентилятором.
Испаритель – в большинстве случаев представляет из себя замкнутую, герметичную емкость через которую проходит охлаждаемая вода, внутри этой емкости находится охлаждающий контур для фреона в виде змеевика или спирали из медной трубки, через стенки медных трубок происходит теплообмен между хладагентом и теплоносителем. В моноблочных чиллерах испаритель представляет собой спираль из медной трубки помещенной в накопительную емкость.

Виды чиллеров:

Модульные чиллеры – имеют возможность комбинации подключаемых модулей в зависимости от тепловой нагрузки, позволяет достичь суммарной производительности системы до 1 100 кВт, что обеспечивает широчайший спектр применения, при высокой степени энергосбережения.
– Чиллеры с выносным воздушным конденсатором – представляет собой автономную холодильную машину, включающую все необходимые элементы холодильного цикла – компрессор, конденсатор, испаритель, запорную арматуру, элементы защиты и автоматику. Чиллеры с воздушным охлаждением конденсатора устанавливаются снаружи обслуживаемого помещения.

Винтовые чиллеры с водяным охлаждением конденсатора – созданы для решения сложных инженерных задач в области систем кондиционирования воздуха. Обладают очень высоким коэффициентом производительности, повышенной надежностью, долгим сроком службы и низким энергопотреблением благодаря применению двухвинтовых компрессоров. Мощность винтовых чиллеров лежит от 115 до 1 300 кВт. Исходя из мощности они подходят для кондиционирования крупных административных зданий, спортивных сооружений, торгово-развлекательных комплексов и промышленных предприятий.

Центробежные чиллеры – во всем мире только несколько производственных площадей предоставляют возможность сборки таких сложных наукоемких и высокотехнологичных холодильных установок. Центробежные чиллеры способны обслуживать такие объекты как больницы, школы, аэропорты, большие отели и масштабные заводы. Центробежные чиллеры комплектуются как одним, так и двумя компрессорными установками в одном корпусе обеспечивая двойную производительность.

Преимущества системы Чиллер-Фанкойла перед другими климатическими системами.

Небольшой размер и занимаемая площадь. Благодаря установке системы Чиллер-Фанкойл для кондиционирования большого здания на крыше, внешний вид сооружения не портиться установленными на нем модулями от обычных настенных кондиционеров.

Цена на монтаж. Для объединения фанкойла с с чиллером потребуется не так много компонентов, среди которых запорная арматура и обычные трубы. У последних несложная балансировка (соотношение давление и скорости потока жидкости) в отличие от бытовых аналогов, в которых циркулирует газ.

Большое расстояние между двумя составляющими элементами. Действительно длина может достигать несколько сотен метров, поскольку при большой теплоёмкости жидкости удельные потери довольно малы, чем в тех же кондиционерах с хладагентом.

Надежность. Система чиллер-фанкойл полностью безопасна. Во-первых, газовый хладагент, являющийся вредным летучим газом, находится в центральном холодильном агрегате, который располагается вне здания (как правило, на его крыше). Во-вторых, в случае разрушения трубной разводки риск залива минимален, так как в конструкции системы присутствует автоматическая запорная арматура.

Выбирайте правильные системы кондиционирования на сайте Гарант-Климат!

Система “Чиллеры + фанкойлы”

Типы систем кондиционирования ›

Система Чиллеры фанкойлы по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на чиллеры и фанкойлы, позвоните по телефону: +7(495) 146-67-66. Отправить письменную заявку Вы можете на email [email protected] или через форму заказа.

Системой чиллер фанкойл называют разновидность систем для кондиционирования воздуха, отличительной чертой которой является использование специальной незамерзающей жидкости вместо традиционного газа-хладагента. Охлаждение установки обеспечивается за счет работы холодильной установки, которая и поддерживает температуру вышеуказанной жидкости на заданном уровне.

Наши преимущества:

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

Минимальные сроки

100

100% контроль качества

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Особенности устройства

Система чиллер фанкойл состоит из трех ключевых элементов: чиллера с фанкойлом, соединенных друг с другом посредством водопроводных труб, а также насосной станции, обеспечивающей циркуляцию по ним жидкости.

Чиллер фактически представляет собой обычный кондиционер, однако функционирует он за счет пропуска через испаритель воды (либо незамерзающей жидкости), а не газообразного вещества. Через систему трубопроводов подача жидкости осуществляется к фанкойлам, находящихся в кондиционируемых помещениях и работающих по аналогии с узлами сплит-систем. Установка фанкойла может осуществляться на значительном удалении от чиллера, и расстояние может быть тем больше, чем мощнее используемый насос. К одному чиллеру может подсоединяться несколько фанкойлов, число которых зависит от того, насколько мощным является чиллер.

Фанкойл является устройством, обеспечивающим прием охлаждающего носителя и предназначенным для рецирукляции и охлаждения воздуха в помещении. При помощи интегрированного вентилятора фанкойл смешивает внутренний воздушный поток с наружным, а затем направляет полученную смесь в заданном направлении.

Насосная станция, также называемая гидромодулем, необходимый элемент системы, без которого не происходило бы циркуляции теплоносителя между чиллером и фанкойлом. В состав станции входит собственно сам насос, расширительный бак, компенсирующий расширение/сжатие теплоносителя вследствие изменения температурного режима, вентили, аккумулирующий бак, обеспечивающий увеличение суммарного объема и теплоемкости теплоносителя, что способствует увеличению ресурса компрессора за счет снижения частоты его включения и выключения, а также система управления и защиты насосной станции.

Принцип работы

Принцип работы системы чиллер фанкойл чрезвычайно прост, но при этом весьма эффективен. В зависимости от поставленной перед оборудованием задачи в конкретный момент времени радиатор доводчика способствует перемещению жидкости определенной температуры. За счет этого происходит нагрев либо охлаждение воздушного пространства вокруг данного элемента, а установленный рядом с радиатором вентилятор обеспечивает передачу воздушного потока в помещение. Это простая схема, при которой доводчик укомплектован только радиатором и прокачивающим через него воздух вентилятором.

Однако существуют и более сложные варианты, когда доводчики обеспечивают смешение находящегося в помещении воздуха с наружным, который подается расположенным на улице кондиционером.

Доводчик способствует поддержанию постоянного температурного режима носителя, пропускаемого через радиатор, при этом процесс охлаждения либо нагрева воздуха осуществляется непрерывно. Однако необходимости в этом нет, поэтому разработчики оборудуют систему специальными обходными трубопроводами с вентилями и термоэлектрическим приводом.

Во время работы на радиаторе неизбежно скапливается конденсат, для устранения которого предусмотрен приемный лоток, из которого влага убирается посредством дренажного насоса, соединенного с поплавковым клапаном. Впоследствии вода отправляется в приемную трубу и выводится в канализацию.

Разновидности

Современной промышленностью выпускаются самые разнообразные чиллеры, диапазон мощностей которых варьируется от 5 до 9000 киловатт, что дает возможность использовать их для кондиционирования как небольших коттеджей, так и многоквартирных домов.

Система кондиционирования чиллер фанкойл может подразделяться на виды в зависимости от следующих признаков:

Типа охлаждения конденсатора – с воздушным либо водяным охлаждением. Воздушное реализовано на основе того же принципа, что и в бытовых кондиционерах, когда происходит обдувание конденсатора потоком воздуха от вентилятора. Водяное обеспечивается за счет охлаждения конденсатора проточной водой. Второй вариант более выгоден с точки зрения материальных затрат, и имеет меньшие габариты.
Наличия режима обогрева – с использованием теплового насоса, позволяющего осуществлять нагрев теплоносителя, либо без него.
Конструктивного исполнения – с конденсатором встроенного либо выносного типа. Чиллеры, оборудованные воздушным охлаждением, могут иметь моноблочное исполнение (конденсатор встроен) либо оснащаться выносным конденсатором. Первый вариант является автономной холодильной машиной, которая соединяется исключительно с трубопроводами от насосной станции. Во втором варианте конденсатор имеет вид отдельного блока, что дает возможность осуществлять установку чиллера в помещении, а конденсатор выносить за его пределы. Это положительно сказывается на работоспособности чиллера, упрощает его обслуживание, увеличивает надежность. Также подобное решение позволяет применять вместо дорогостоящей незамерзающей жидкости обычную воду.
Моноблочные чиллеры, имеющие воздушное охлаждение, могут оснащаться осевым либо центробежным вентилятором. Осевые обходятся дешевле, однако генерируют малый воздушный напор, поэтому их установка производится исключительно на открытом месте. Центробежные же обеспечивают создание более мощного воздушного напора, поэтому могут устанавливаться в помещении, забирая и выбрасывая наружный воздух посредством воздуховодов.

Фанкойлы подразделяются на виды главным образом в зависимости от способа установки:

Настенные.
Напольные.
Потолочные.

Наиболее популярными являются потолочные, монтаж которых осуществляется в ячейках на подвесном потолке. Данный вид, в свою очередь, делится на два варианта: кассетные и канальные фанкойлы.

Особенности эксплуатации

Независимо от типа, обслуживание фанкойлов представляет собой стандартную процедуру, в которую входит ряд манипуляций, включая чистку фильтров, а также замену фильтрующих элементов, в случае необходимости. Также регулярно должна производиться замена наполнения радиатора.

Кроме того, существует ряд профилактических процедур, выполнение которых направлено на обеспечение стабильной и бесперебойной работы данного оборудования:

внешний осмотр с одновременной проверкой состояния всех крепежей и соединений;
замер линейного и фазного напряжения;
оценивание работы пульта управления;
определение уровня функциональности дренажной системы;
замер силы тока, проходящего через электросиловые элементы;
проверка работоспособности вентилятора;
оценивание рабочего состояния цепей;
осуществление обработки радиатора с целью предотвращения скопления на нем нежелательной микрофлоры.

Чтобы оборудование сохраняло свою работоспособность как можно дольше, и ремонт фанкойлов не приходилось делать слишком часто, их эксплуатация должна производиться при температуре не ниже +10 градусов.

Необходимо помнить, что несвоевременное либо некачественное обслуживание систем чиллер фанкойл негативно сказывается на эффективности их работы, может вызвать возникновение неприятного запаха в помещении, а также непредвиденное и внезапное отключение устройств. Выполнение всех операций должно осуществляться высококвалифицированными специалистами, обладающими достаточным опытом обращения с подобного рода оборудованием и способными легко справиться с любой проблемой.

“ИНТЕХ” – инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО “ИНТЕХ”:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Зачем использовать фанкойл?

15 августа 2020 г.

Эта статья объяснит общественности, что такое система фанкойлов, почему она используется и как продукты MDL Solutions улучшат ваш следующий строительный проект.

Что такое фанкойл?

Фанкойл (FCU), в самом общем виде, представляет собой устройство, в котором используется змеевик и вентилятор для обогрева или охлаждения помещения. Рециркулирующий воздух в помещении движется по змеевику, который либо нагревает, либо охлаждает воздух перед тем, как вытолкнуть его обратно в помещение. Системы фанкойлов могут быть для обогрева, охлаждения или того и другого и не требуют дополнительных воздуховодов.

Благодаря своей простоте установка FCU более экономична, чем канальные блоки управления воздухом. Традиционно фанкойлы были шумными и могли создавать вибрации, однако современные FCU, поставляемые MDL Solutions, элегантны, бесшумны и изолированы как для теплопередачи, так и для вибрации.

Механизм фанкойла довольно прост. В зависимости от времени года подводящая труба подает либо холодную, либо горячую воду через сеть медно-алюминиевых труб, заключенных в агрегат. Воздух поступает в установку, а тепловая энергия водопроводной воды затем передается воздуху, тем самым изменяя температуру воздуха, прежде чем он будет выпущен обратно в помещение.

Зачем использовать фанкойлы?

Фанкойлы обеспечивают идеальную функциональность в местах, где сосредоточены потребности в отоплении и охлаждении, или для отдельных комнат, таких как офисы, выставочные залы, гостиничные номера и кондоминиумы. Системы фанкойлов используются для кондиционирования местного воздуха в соответствии с температурными требованиями ближайшего помещения. В системах фанкойлов, предлагаемых MDL Solutions, используются новейшие двигатели с электронной коммутацией (ECM) и низкое напряжение постоянного тока, что обеспечивает пиковую экономию электроэнергии в вашей системе HVAC. Исследования показали, что системы отопления, поставляемые MDL Solutions, обеспечивают экономию энергии на 12-45% по сравнению с другими аналогичными системами на рынке.

Фанкойлы могут быть отдельно стоящими, монтироваться на стены или потолки или встраиваться в ниши по периметру помещения. Горизонтальные фанкойлы, поставляемые MDL Solutions, основаны на европейском дизайне и технологиях. Долгожданные эксклюзивные кондоминиумы привлекают индивидуальной отделкой. Например, Art Shoppe Condos в Торонто и 75 домов Kenmare в модном районе NoLita в Нью-Йорке использовали Verano от MDL Solutions для своих нужд в отоплении и охлаждении.

Одной из основных особенностей горизонтальных фанкойлов, поставляемых MDL Solutions, является эффективный теплообменник нагрева и охлаждения, изготовленный из алюминиевых ребер и медных труб. Из-за низкой производительности по воде траншейные фанкойлы MDL Verano Clima обеспечивают исключительно низкую тепловую инерцию. Таким образом, нагрев или охлаждение помещения происходит быстрее, чем при использовании других продуктов, представленных на рынке. Имея всего 24 В, эти блоки экономически эффективны и удивительно тихи, а также ограничивают углеродный след вашего проекта.

Каковы преимущества системы фанкойлов?

Системы фанкойлов от MDL Solutions предлагают множество преимуществ для архитекторов, подрядчиков и домовладельцев, в том числе:

Энергоэффективность — снижение расходов на отопление и охлаждение
Гибкие и настраиваемые варианты дизайна
Возможность индивидуальной настройки для обхода кривых
Может устанавливаться на пороге дверей патио, дверей-гармошек или французских дверей
Отопление и охлаждение будут происходить именно там, где вы хотите
Простота установки
По траншейным решеткам можно ходить сразу после установки
Идеально подходит для остекления от пола до потолка и зимних садов, так как ограничивает образование конденсата
Простой доступ и низкие требования к обслуживанию
Простота очистки
Бесшумная работа
Может использоваться в сочетании с другими методами нагрева и охлаждения или отдельно
Варианты экономии места
Позволяет использовать для пола любые отделочные материалы, включая дерево, ковер, плитку, ламинат или ковровые покрытия
Дискретная интеграция с выбранным напольным покрытием
Низкая турбулентность воздуха означает, что в помещении циркулирует меньше пыли и аллергенов комнате
Ограничивает вероятность появления горячих или холодных точек или сквозняков в помещении
Доступен в широком диапазоне цветов решетки
Доступен в широком диапазоне рисунков решетки
Доступен широкий выбор материалов решеток
Уникальные и настраиваемые узоры решеток

Какие типы фанкойлов доступны?

Команда MDL Solutions готова предложить поддержку и техническое руководство в отношении того, какие продукты лучше всего подходят для вашего предстоящего строительного проекта. Существует множество доступных систем фанкойлов, которые являются гладкими, тихими и современными. Фанкойл MDL Verano Super Slim Fan Coil можно легко модернизировать в любом существующем здании, и он является лучшим выбором для архитекторов и застройщиков. В офисных зданиях будет снижен углеродный след за счет установки кассетных фанкойлов MDL Verano, которые обеспечивают вентиляцию с зональным управлением и энергоэффективным сигналом 24 В.

MDL Solutions поставляет современное оборудование для отопления и охлаждения для управления зданиями, застройщиков, коммерческих строителей, учреждений и школ. Если вы хотите узнать больше о системах фанкойлов, свяжитесь с MDL Solutions сегодня. Команда MDL Solutions может помочь советом и специализированным консалтингом для ваших будущих проектов.

: что такое блок фанкойла?

Предыдущий Следующий

Посмотреть увеличенное изображение

Если в вашей жилой или коммерческой недвижимости в настоящее время нет воздуховодов, и вы хотите достаточно охладить и обогреть свой дом или бизнес без необходимости использования традиционных воздуховодов, вам следует узнать о фанкойлах. Но что такое фанкойл? Ниже вы узнаете об этих уникальных устройствах, включая их преимущества и недостатки, а также о том, настолько ли они энергоэффективны, как вы, возможно, надеетесь. Готовы узнать больше?

Юджин • Портленд • Салем

ЧТО ТАКОЕ ФАНКОЙЛ?

Фанкойл состоит из вентилятора и нагревательного или охлаждающего элемента, обеспечивающего тепло в холодные месяцы года и охлаждение воздуха летом. В большинстве случаев их можно использовать на таких устройствах, как бесканальные тепловые насосы, поскольку они не подключены к традиционной вентиляции. Помимо жилых и коммерческих зданий, в которых нет воздуховодов, фанкойлы также можно использовать в сочетании со стандартными блоками ОВКВ, чтобы обеспечить еще один источник тепла или охлаждения, чтобы помочь всем в здании оставаться комфортными, а также снизить счета за электроэнергию и потребление.

ПРЕИМУЩЕСТВА

Что касается преимуществ фанкойлов, то одним из их самых больших преимуществ является то, что они очень быстро и легко устанавливаются, что позволяет вам быстрее освоиться. Кроме того, у вас будет множество вариантов размещения вашего фанкойла, а это значит, что вам не придется довольствоваться пространством, которое вам не нравится или не соответствует общей планировке помещения. Например, вы можете установить тепловой насос в скрытом пространстве под потолком, оставить его свободно стоять в комнате по вашему выбору или прикрепить его к стене. Поскольку у вас нет воздуховодов, вы также можете обнаружить, что стоимость установки фанкойлов в долгосрочной перспективе будет более доступной, чем цена стандартного блока HVAC.

Но несмотря на все достоинства змеевиковых вентиляторов, они, безусловно, не лишены недостатков. Узнайте, что они из себя представляют, чтобы составить о них взвешенное мнение.

ПРОТИВ

Если помещение, которое вы хотите нагреть или охладить, имеет открытую планировку, вам может понадобиться еще один источник тепла или прохладного воздуха. Блоки фанкойлов не такие мощные, как стандартные блоки HVAC. Еще одна вещь, о которой следует подумать, это тот факт, что в устройствах используются клапаны охлажденной и горячей воды, которые иногда могут создавать проблемы с техническим обслуживанием. Кроме того, вы можете обнаружить, что ваш блок немного шумнее по сравнению с обычным блоком HVAC. По этой причине вы должны сделать себе одолжение и послушать один из них, прежде чем устанавливать его в своем доме, чтобы получить представление о том, чего вы можете ожидать. Наконец, знайте, что вам, возможно, также придется столкнуться с утечкой хладагента.

В зависимости от того, где вы живете, в вашем регионе может быть низкая точка росы. Если есть, вашему фанкойлу может потребоваться поддон для конденсата и дренажная система, которые вам необходимо время от времени промывать и чистить. Что касается очистки остальной части устройства, правильный уход за катушками может потребовать немного больше усилий, чем вы думаете. Либо обратитесь к специалисту по HVAC за советом, чтобы облегчить работу, либо просто доверьте работу эксперту, чтобы не рисковать только наполовину очистить змеевик.

ОБЩАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

Несмотря на то, что общая энергоэффективность фанкойлов достаточно высока, вы должны внести свой вклад в поддержание и максимальное повышение этой эффективности. Это означает регулярное техническое обслуживание и уверенность в том, что вы используете устройство только по назначению. Обязательно прочтите руководство по эксплуатации устройства перед его эксплуатацией.

Что касается эффективности, новые устройства будут работать лучше, чем старые. Сделайте себе и своему кошельку одолжение и обязательно узнайте, когда пришло время задуматься о замене, а не о ремонте, поскольку срок службы вашего устройства начинает увеличиваться.

ЧТО СПРОСИТЬ

Пока вы проверяете различные фанкойлы, есть несколько вопросов, которые нужно держать на кончике языка. Например, нагревательному элементу требуется электричество или горячая вода? Также может существовать система управления зданием, о которой вам необходимо знать. Еще нужно спросить, как часто вам нужно планировать очистку фильтров, чтобы устройство работало с максимальной эффективностью.

Считаете ли вы, что бесканальный тепловой насос может подойти вам и вашей жилой или коммерческой недвижимости? Поговорите со знающим специалистом сегодня, чтобы узнать больше о ваших возможностях и задать любые вопросы, которые могут у вас возникнуть. После того, как ваш бесканальный тепловой насос будет успешно установлен, знайте, что Магазин тепловых насосов позаботится о нем и удовлетворит все ваши будущие потребности в тепловом насосе, поэтому не стесняйтесь обращаться к нам.

Позвоните в магазин тепловых насосов по телефону (877) 509-2961 или свяжитесь с нами через нашу онлайн-форму.

Принцип работы фанкойлов в системах ОВКВ

Принцип работы фанкойлов в системах ОВКВ. В этой статье вы узнаете, что такое фанкойлы (FCU) и где они в основном используются в коммерческой отрасли HVAC. Мы рассмотрим различные типы фанкойлов, включая 2-трубные, 4-трубные, горизонтальные и вертикальные.

Если вы предпочитаете смотреть версию этой презентации на YouTube, а не прокрутить вниз до видео.

Компоненты фанкойлов

Фанкойлы очень просты по сравнению с другим оборудованием. Фанкойл содержит фильтр, вентилятор, змеевик и дренажный поддон для сбора конденсата из охлаждающего змеевика. Источником нагрева и охлаждения обычно являются чиллер и котел, расположенные в техническом помещении или снаружи на крыше.

Воздух поступает в заднюю часть фанкойла и проходит через фильтры перед тем, как пройти через нагревательный и охлаждающий змеевики. Вентилятор может быть выполнен как в продувочном, так и в вытяжном исполнении. При продувке вентилятор стоит перед змеевиками, при протоке вентилятор после змеевиков.

Фильтры очищают воздух от пыли и частиц, предотвращая засорение змеевиков. Фильтр может быть расположен в направляющей для фильтра, прикрепленной к задней части фанкойла, или может быть предусмотрена отдельная решетка фильтра возвратного воздуха в потолке, как это часто бывает в некоторых установках в стиле гостиничного номера с использованием горизонтальных фанкойлов.

В зависимости от размера фанкойла в корпусе может быть от одного до трех или более вентиляторов. Эти вентиляторы могут быть снабжены двигателями ECM, что делает их энергоэффективными.

Фанкойл состоит из одного или двух змеевиков, в зависимости от конструкции. Может быть установлен нагревательный и охлаждающий змеевик или только один змеевик для нагрева или охлаждения. Мы обсуждаем только фанкойлы на водной основе, поэтому DX-койлы на основе хладагента обсуждаются в другой статье.

Для охлаждающего змеевика потребуется дренажный поддон для сбора воды, капающей со змеевика. Это влага, которая была удалена из воздуха и сконденсировалась на холодном змеевике, подобно тому, как вы видите конденсат на внешней стороне стакана с ледяной водой. Требуется иметь водосточную трубу от этого поддона к утвержденному приемному устройству отходов, например, к напольной раковине или выхлопной трубе раковины.

Как работают вертикальные фанкойлы

Как и вертикальные тепловые насосы, используемые в отелях, существуют также вертикальные фанкойлы. Эти вертикально расположенные фанкойлы могут быть как двухтрубными, так и четырехтрубными системами. При 4-х трубной системе будет подвод охлаждённой и горячей воды отопления и обратка, ну и конечно пятая труба для конденсата.

Эти вертикальные фанкойлы поставляются с подсоединенными стояками, что позволяет легко устанавливать их друг на друга от этажа к этажу. Их лучше всего использовать в высотных зданиях, таких как отели, кондоминиумы, квартиры, общежития или аналогичные высотные здания.

Вертикальные фанкойлы обычно доступны от 3/4 тонны до 4 тонн или от 300 CFM до 1600 CFM. Температура на входе охлажденной воды может варьироваться от 42F до 48F, а температура горячей воды на входе – от 120F до 180F. Вес агрегатов составляет от 200 до 300 фунтов.

Принцип работы горизонтальных фанкойлов в системах ОВКВ

Эти фанкойлы используют охлажденную воду или нагрев горячей воды для охлаждения или обогрева помещения. Центральная вентиляционная установка будет подавать охлажденный воздух через главный воздуховод ко всем фанкойлам. Это первичный воздух, подаваемый на вход фанкойла для обеспечения необходимого вентиляционного воздуха (наружного воздуха) в соответствии с ASHRAE 62. 1. Фанкойлы уменьшают количество воздуховодов, необходимых для центральной системы, потому что большая часть теплопередачи осуществляется с использованием воды вместо воздуха, с использованием охлажденной воды или горячей воды для нагрева.

На изображении выше показана канальная система возврата, в которой приточный воздух рециркулирует обратно в фанкойл. Для соответствия нормам потребуется какой-то метод подачи вентиляционного воздуха, который мы вскоре покажем.

Фанкойлы обеспечивают как явное, так и скрытое охлаждение, а также обогрев на уровне зоны, в то время как центральная вентиляционная установка кондиционирует наружный воздух, который питает фанкойлы всех зон.

Поскольку змеевики в фанкойлах очень маленькие, они не подходят для работы с большим количеством скрытого тепла, часто поступающего с вентиляцией или наружным воздухом. В этих случаях рекомендуется использовать специальную систему наружного воздуха (DOAS).

Фанкойлы могут быть канальными или неканальными, могут иметь горизонтальную или вертикальную конфигурацию, быть открытыми или скрытыми.

Фанкойлы с выделенными системами наружного воздуха (DOAS)

Преимущество использования DOAS заключается в том, что скрытая и явная теплота вентиляционного воздуха может обрабатываться выделенной системой наружного воздуха, в то время как фанкойлы справятся с нагрузкой комнаты, которую он обслуживает. Этот наружный воздух может быть отделен от блоков фанкойлов, что позволяет фанкойлам любых зон работать на низкой скорости или выключаться, когда они не используются, но при этом получать вентиляционный воздух. Раздельный вентиляционный воздух означает, что воздух из системы наружного воздуха подается непосредственно в помещение, не попадая в фанкойл, и полностью не зависит от FCU.

Производительность фанкойлов ограничена по производительности змеевика, вентилятора и фильтра. Если проекту требуется дополнительная мощность нагрева или охлаждения, то использование воздуходувки обеспечит те же преимущества, что и фанкойл, но с повышенной мощностью. Змеевики вентилятора бывают больших размеров CFM и более высокого статического давления, причем змеевики большего размера могут обеспечивать дополнительную мощность нагрева или охлаждения. Эти более крупные змеевики обеспечивают место для более толстых фильтров, что обеспечивает лучшую фильтрацию.

Надеюсь, вам понравилось, как фанкойлы работают в системах HVAC. Если вы предпочитаете посмотреть видео, посмотрите видео на YouTube ниже.

Эволюция фанкойлов для эффективного кондиционирования воздуха в помещении – журнал CIBSE

Применение фанкойлов (FCU) широко распространено и – из-за сочетания ожиданий пользователей, климата и мода — система, которая когда-то ассоциировалась с коммерческими приложениями, все чаще применяется к жилым помещениям. В этом CPD будут рассмотрены основные функции и последние разработки фанкойлов, которые обеспечивают улучшенные возможности для гибкой и эффективной работы.

Как и при выборе любой системы кондиционирования воздуха, применение фанкойла будет зависеть от оценки и сравнения относительных преимуществ других централизованных и децентрализованных (унифицированных) систем, а также гибридных систем, естественной вентиляции и пассивных систем. .

В Великобритании в 1980-х годах FCU стали популярными для офисных блоков кондиционирования воздуха, и хотя изначально они предназначались для установки в качестве отдельно стоящих корпусных блоков, они обычно располагались над подвесными потолками. ¹ Сегодня FCU доступны во многих конфигурациях ² , в том числе:

Блоки шасси – обычно горизонтальные блоки для монтажа в нише потолка
Блоки в корпусе – обычно вертикальная конфигурация для напольного монтажа у стены
Кассеты для монтажа через подвесной потолок

Они применяются для самых разных типов зданий, включая постоянно растущее число жилых домов. Гибкость размещения FCU является частью его привлекательности как средства комфортного кондиционирования пространства, и, поскольку в продаже имеются блоки с до семи патрубками для выпуска воздуха — для подключения к гибким воздуховодам — несколько приточных диффузоров могут обслуживать большие площади — с равномерный профиль нагрузки – от одной единицы. Обычно в блоке имеется один фильтруемый вход, который используется как для всасывания воздуха (часто с использованием потолочной камеры, как на рис. 1), так и потенциально для подачи централизованно кондиционированного свежего воздуха, который направляется к этому входу. Производители также поставляют дополнительные устройства впускной камеры, которые обеспечивают подачу воздуха по воздуховоду, а также обеспечивают некоторые акустические преимущества.

Рис. 1. Пример фанкойла, установленного в пространстве под потолком, обеспечивающего подачу воздуха из линейных диффузоров и воздуха в гостиную через потолочную камеру, а также вентиляционного воздуха из системы с централизованным питанием (Источник: Ruskin)

Ключевое преимущество использования унитарного на основе фанкойла, заключается в том, что энергия для обогрева и охлаждения помещения передается в кондиционируемое помещение по трубопроводу – обычно с нагретой или охлажденной водой – что требует значительно меньше места и транспортной энергии, чем было бы использовано для передачи одинакового количества тепла или охлаждения по воздуху. Кроме того, объединение подачи тепла и охлаждения упрощает зонирование для различных помещений и областей применения, локальное управление и последующую реорганизацию планировки помещений.

Термин «фанкойл» применяется ко многим конфигурациям устройств, но, как следует из названия, устройство всегда будет включать вентилятор и, по крайней мере, один змеевик теплопередачи, а также некоторую форму управления) и, как правило, фильтр . Функция FCU, то есть охлаждение или обогрев и, возможно, вентиляция, будет регулироваться в соответствии с потребностями снабжаемой площади, чтобы блок мог подавать охлажденный (и потенциально осушенный) или нагретый воздух. FCU обычно не может увлажнять воздух, но в остальном он фактически представляет собой компактную вентиляционную установку (AHU). Однако, в отличие от большинства кондиционеров, многие FCU не подают наружный воздух, а просто рециркулируют и кондиционируют воздух в помещении. Этот тип FCU, вероятно, будет использоваться в сочетании с центральным вентиляционным агрегатом, который будет использоваться для подачи вентиляционного воздуха снаружи (часто называемого «свежим воздухом»). Термин «выделенная система наружного воздуха» (DOAS) все чаще используется для описания соответствующего типа центральной системы кондиционирования воздуха.

Система DOAS может быть рассчитана на подачу необходимого вентиляционного воздуха для здания (например, исходя из расчетной максимальной загрузки) при содержании пара, определяемом температурой точки росы приточного воздуха, достаточно низком, чтобы компенсировать температуру внутри помещения. скрытая нагрузка, таким образом контролируя уровень влажности в помещении. Хотя центральная система может быть спроектирована так, чтобы справляться с проектной скрытой нагрузкой, змеевик FCU должен быть оснащен правильно ориентированным поддоном для конденсата и, если система FCU предназначена для обеспечения осушения, надлежащего отвода конденсата, возможно, включая насосы для конденсата.

Рис. 2. Общий вид фанкойла с управлением со стороны воды с использованием четырехходовых регулирующих клапанов (Источник: CIBSE TM43) охлаждения и передачи тепла в пространство, где установлен FCU, и из него, а также для снижения передачи шума от блока. Изоляция должна быть выбрана производителем, чтобы сбалансировать потребности в хороших акустических и тепловых характеристиках. Дополнительная акустическая облицовка может быть добавлена к выпускным воздуховодам, чтобы уменьшить передачу шума через воздуховоды.

Производительность узла вентилятор/двигатель будет зависеть от конфигурации вентилятора, типа крыльчатки и двигателя. Тип вентилятора, как правило, представляет собой центробежный (загнутый вперед) или тангенциальный (поперечный поток) вентилятор с двойным впуском, эффективность которого несколько ниже, чем у более крупных, тяжелых вентиляторов с загнутыми назад лопатками и аэродинамическими лопастями, которые обычно используются в системах подачи воздуха. центральный кондиционер – вентиляторы с загнутыми вперед лопатками лучше подходят для систем с низким давлением. ³ Однако, в отличие от центрального вентилятора кондиционера, давление, требуемое от вентилятора в FCU, относительно низкое, и система может быть спроектирована с достаточной уверенностью, поскольку компоненты всего узла устанавливаются производителем FCU, который может выберите вентилятор, который работает наиболее эффективно в обычном рабочем диапазоне FCU. Современные конструкции FCU оптимизированы для снижения потерь давления благодаря тщательному проектированию воздуховодов, соединений, фильтров и конфигураций змеевиков.

Двигатели в FCU, как правило, изменились с традиционно питаемых от сети переменного тока на, в последнее время, бесщеточные двигатели постоянного тока (EC) (с электронной коммутацией). Электроника преобразования переменного тока в постоянный интегрирована в узел двигателя, поэтому система питается только от сети переменного тока. Такие двигатели, вероятно, будут значительно более эффективными, чем двигатели переменного тока — примерно на 30% — и имеют достаточно плоскую характеристику эффективности во всем диапазоне скоростей двигателя. Эти двигатели просты в управлении скоростью, поэтому скорость вращения вентилятора можно использовать творчески — в сочетании с элементами управления на воде — для модуляции выходной мощности устройства. Простым примером для поддержания одинаковых моделей распределения воздуха в течение года может быть автоматическое снижение скорости вращения вентилятора при охлаждении по сравнению с при обогреве, поскольку более холодный приточный воздух не будет иметь плавучести нагретого воздуха.

Рисунок 3: Пример узла управления для фанкойла (Источник: Ruskin)

Удельная мощность вентилятора (SFP) – сумма расчетных ватт вентиляторов системы, включая потери через распределительное устройство и органы управления, разделенная на расчетный расход воздуха через эту систему – FCU будут влиять как типы вентилятора, так и двигателя, а также потери на трение в корпусе, змеевике (змеевиках), фильтре, а также на входных и выходных соединениях. В Великобритании SFP ограничен в новых и сменных коммерческих FCU в соответствии со строительными нормами [Non Dom BS Compliance Guide 2013] до 0,5 W·L ^-1·с ^-1 . При наличии нескольких FCU определяется средний SFP, взвешенный по электроэнергии, потребляемой каждым блоком. Это значительно ниже максимально допустимого SFP, скажем, для централизованной полностью канальной системы кондиционирования воздуха (1,6 Вт·л ^-1 · с ^-1 для новых установок). Однако это значение включает как приточный, так и вытяжной воздух. Установка FCU также, вероятно, будет установлена вместе с DOAS, который будет иметь отдельный дополнительный допустимый SFP.

Доступны FCU, которые могут напрямую втягивать наружный воздух, а также рециркулировать комнатный воздух. Этот тип FCU стирает границы между кондиционерами для комфортного кондиционирования и включает в себя те, которые традиционно назывались «блоками ИВЛ». Они обычно устанавливаются на стене по периметру, чтобы обеспечить доступ к наружному воздуху, и имеют комбинацию элементов управления воздушной стороны (заслонки), чтобы обеспечить оптимальную подачу свежего воздуха в зону, например, с помощью «естественного охлаждения», а также управление подачей тепла и холода посредством управления подачей на змеевик. Недавнее издание основополагающего учебника Фабера и Келла ⁴ отмечает, что для блоков, полагающихся на прямое подключение свежего воздуха через внешние стены, «опасность пыльного и шумового загрязнения, не говоря уже о перегрузке блока, вызванной давлением ветра, не может быть преувеличена».

Помимо управления скоростью вращения вентилятора, мощность фанкойла можно регулировать, изменяя подачу нагретой и охлажденной воды (как в агрегате на рис. 2) или, реже, с помощью заслонок. Это изменяет поток воздуха через отдельные нагревательные и охлаждающие змеевики, расположенные в корпусе, чтобы обеспечить разные воздушные пути.

FCU исторически выбирались в первую очередь из-за их охлаждающего потенциала, что часто приводило к тому, что нагревательные змеевики имели слишком большой размер при работе при традиционной подаче/возврате 82°C/71°C или даже при более недавно принятом 80°C/ 60°С. Это дало возможность ⁵ для модернизированных установок использовать более низкие температуры подающей воды для отопления, сохраняя при этом достаточную теплопроизводительность. При правильном выборе новые установки FCU могут использоваться с более широким перепадом температур, что позволяет уменьшить требуемый объемный расход воды (и мощность насоса) или снизить температуру подачи, чтобы обеспечить эффективную подачу воды от водонагревателей теплового насоса. Их также можно контролировать, чтобы обеспечить соответствующую температуру обратной линии, которая позволяет газовым котлам работать в конденсационном режиме. Эти менее традиционные формы управления становятся все более доступными, поскольку FCU становятся все более доступными с подключениями к системам управления зданием через сети управления с открытым протоколом. Охлаждение также может быть обеспечено системами прямого хладагента, часто называемыми «DX» (прямое расширение), и нагревом с помощью электрического нагрева сопротивления. Это затем смещает род FCU к «сплит-кондиционерам» и к семейству, которое включает системы с переменным потоком хладагента (VRF).

Рис. 4. Фанкойл для монтажа в потолочном пространстве с блоком управления — секции (обведены) в блоке представляют собой пьезоэлектрические точки измерения расхода (без движущихся частей) для прямого подключения к системе управления (Источник: Ruskin)

Общие варианты FCU включают «двухтрубные» или «четырехтрубные» системы. Двухтрубный FCU имеет один змеевик, поэтому его можно использовать для обогрева или охлаждения в любое время. Если помещение должно было постоянно нуждаться в обогреве или охлаждении, то такое устройство можно было бы использовать в качестве специального обогревателя или охладителя. В качестве альтернативы может использоваться система «переключения», которая переключает подачу для всего здания или зоны в режим нагрева или режим охлаждения. Переключение с обогрева на охлаждение или наоборот обычно выполняется вручную (например, осенью и весной), поэтому необычные погодные условия могут затруднить определение этой точки переключения. В больших системах это может занять некоторое время, поэтому это не идеальное решение, когда нагрузки в помещениях сильно различаются, особенно в сочетании с капризами погоды в Великобритании.

Четырехтрубная система, как и в агрегате на рис. 2, имеет два отдельных змеевика, обслуживаемых соответственно нагревающей и охлаждающей водой. На практике медные катушки обоих часто имеют один и тот же блок алюминиевых ребер, чтобы сделать устройство более компактным. Поскольку FCU является только устройством комфортного охлаждения, один из змеевиков будет активен в любое время с узкой «мертвой зоной», когда ни нагревательные, ни охлаждающие змеевики не активны. Мощность змеевика обычно регулируется путем изменения расхода воды в змеевике с использованием «равнопроцентного» регулирующего клапана для обеспечения линейной зависимости между тепловой мощностью и положением штока клапана. Это были традиционно двухходовые клапаны, которые в идеале должны были иметь авторитет клапана 0,5, хотя на практике этого было трудно добиться. В последние годы стал популярным «четырехходовой клапан» – фактически небольшой смесительный клапан в отводящем устройстве, построенный как законченный блок с байпасом, который соединял два конца змеевика с подачей и возвратом из системы отопления. или системы водяного охлаждения. Этот тип управления поддерживал хороший авторитет клапана, а также постоянную скорость потока в системах распределения воды. Однако из-за энергетических преимуществ систем перекачки воды с переменным расходом и одновременной разработки и широкого производства двухходовых регулирующих клапанов, не зависящих от давления (PICV), они теперь часто используются. Кроме того, они действительно способны поддерживать хороший авторитет клапана. Скорее всего, они будут поставляться в составе комплекта FCU с установленными соответствующими расчетными расходами и в составе соединительного узла, который может включать в себя такие опции, как промывочный байпас, сливные патрубки и измерительные станции, как показано на рис. 3. и Рисунок 4. Точки измерения на фанкойле – потенциально, давление, расход и температура – могут быть легко связаны через локальные «интеллектуальные» контроллеры с системой управления зданием, которая в сочетании со скоростью вентилятора и управлением со стороны воды может использоваться для управление энергопотреблением и контроль комфорта.

Гибкость в размещении, а также потенциальное количество блоков FCU в занимаемом пространстве и вокруг него требуют тщательно продуманной процедуры технического обслуживания, обеспечивающей надлежащее обслуживание фильтров, поддонов для сбора конденсата и насосов, элементов управления и других обслуживаемых элементов. Это требует надлежащего рассмотрения на этапах проектирования, закупок и установки, чтобы гарантировать, что надлежащий доступ может быть обеспечен с наименьшими помехами для людей, находящихся в здании. С увеличением количества применений в жилой недвижимости были случаи, когда FCU устанавливались над оштукатуренными потолками, что предотвращало доступ без разрушения готовых поверхностей.

Появление недорогой надежной технологии, такой как простой в управлении и эффективный двигатель постоянного тока EC; PICV, который обеспечивает хороший контроль при изменении давления подачи воды; прямые ссылки на системы управления зданием; и оптимизированные воздушные пути, обеспечивающие более низкое рабочее давление вентилятора, — все это способствует созданию современных FCU, которые больше подходят для систем с низким энергопотреблением, необходимых во все более широком спектре приложений.

Дальнейшее чтение:

CIBSE TM43 Блоки фанкойлов предлагают отличные показания для FCU, но для пояснений более позднего управления на стороне воды см. BSRIA BG 51/2014 Выбор клапана переменного расхода . CIBSE KS7 Трубопроводные системы с переменным расходом также предоставляет хорошую информацию о недостатках старых методов регулирования воды.

Каталожные номера:

Jones, WP, Air Системы кондиционирования и дизайн , 2-е издание, Butterworth Heinemann, 1997.
CIBSE Guide B3 Кондиционирование воздуха и охлаждение , CIBSE 2016.
CIBSE TM42 Руководство по применению вентилятора , CIBSE 2006.
Оутон, Д. и Уилсон, А., Фабер и Келл, Отопление и кондиционирование воздуха в зданиях , 11-е издание, Routledge 2015.
CIBSE TM43 Фанкойлы , CIBSE 2008.

Заполните анкету

Распространенные проблемы с фанкойлами в жилых помещениях – USA Coil & Air

02 Jan

Многие фанкойлы установлены в многоквартирных домах, квартирах, таунхаусах, отелях и других типах жилья. Большинство систем представляют собой двух- или четырехтрубные системы отопления/охлаждения и обычно используют охлажденную воду для охлаждения и горячую воду для обогрева. Эти единицы могут быть постоянными или временными местами жительства, занятыми владельцем, арендатором или платным клиентом, что может означать, что они более требовательны.

Существует 3 типа блоков, обычно используемых для жилых помещений, а именно:

Вертикальные шкафные фанкойлы – либо у стены, либо вмонтированные в стену. Эти устройства не являются канальными и обычно обогревают и охлаждают одну комнату. До 25 % свежего воздуха может поступать через стену в задней части устройства.

Горизонтальные потолочные агрегаты – воздуховоды, по крайней мере, на стороне подачи и несколько раз на стороне возврата. В базовом блоке фильтры могут быть установлены на возвратной решетке в потолке, а камера над потолком используется в качестве возврата в блок. Существуют также возвратные блоки в стиле нагнетательной камеры, которые имеют канальный возврат и фильтр как неотъемлемую часть блока.

Блок типа вертикального шкафа – обычно устанавливается в подсобном помещении и часто располагается рядом с открытой палубой. Эти агрегаты имеют обратку с решеткой, подачу с вертикальным каналом и фильтры.

Ниже приведен список общих проблем, с которыми сталкиваются владельцы и специалисты по обслуживанию ОВКВ с этими 3 типами блоков:

Проблемы с эффективностью охлаждения0305

Системы охлаждения охлажденной водой для этих установок должны распределять объем и температуру воды от чиллера на большие расстояния и часто вверх по многим этажам. Большинство фанкойлов имеют 3-х или 4-х рядные змеевики с охлажденной водой и имеют очень мало возможностей для преодоления недостатков, связанных с контурами охлажденной воды меньшего размера. Часто охлажденная вода доставляется при более высокой температуре или в меньшем объеме. Это может привести к сокращению обмена BTUH на 20–30 %. Блок, который должен подавать воздух в помещение с температурой 57 градусов, может подавать воздух с температурой 62 градуса, что значительно отстает от охлаждения помещения.

Существующий блок, скорее всего, не сможет справиться с дефицитом охлажденной воды, и потребуется замена фанкойлов. Как только все поймут серьезность проблемы, будет выбрано новое подразделение для устранения недостатков. Это может включать в себя больше рядов охлаждения, другую схему катушки и, возможно, более мощный вентилятор.

Проблемы с потоком воздуха

Фанкойлы оснащены вентиляторами с короткозамкнутым ротором и имеют ограниченную способность справляться с дополнительным сопротивлением воздуха. Иногда расчетная зависимость расхода воздуха от сопротивления намного ниже, чем фактическое сопротивление, характерное для многих установок. Существуют также системы с грязными камерами, фильтрами и змеевиками, увеличивающими сопротивление. Увеличение сопротивления снижает объем воздуха (CFM) и может привести к неправильному охлаждению или нагреву помещения. Также могут быть проблемы с распределением воздуха. Воздушный поток может соответствовать расчетному, но система воздуховодов и подача в помещение могут быть недостаточными для достижения охлаждения или обогрева.

Новые блоки должны быть рассчитаны на устойчивость к внешнему давлению, чтобы воздушный поток соответствовал требованиям помещения. Эти новые блоки, как правило, будут оснащены вентиляторами большей мощности, которые преодолевают сопротивление. При возникновении проблемы с распределением новый блок позволит установить дополнительные воздуховоды и решетки, которые могут потребоваться для правильной подачи воздуха.

Проблемы со звуком

Для охлаждения и обогрева жилых помещений потребуются агрегаты и целые системы, работающие тихо. Люди слышат вещи по-разному, то, что тихо для одного человека, может быть шумным для другого. Поскольку эти блоки будут работать либо в реальном пространстве, либо непосредственно над ним, они должны быть максимально тихими. Многие установки не принимают это во внимание, и владельцы или арендаторы будут постоянно преследовать специалистов по обслуживанию и обслуживанию ОВКВ, чтобы устранить нежелательный шум.

И снова потребуются новые блоки, поскольку требуемый объем воздуха должен удовлетворяться при более низких скоростях. Большинство фанкойлов имеют 3 скорости, и 95% всех установок рассчитаны на высокую скорость. Чтобы помочь решить проблему шума, вентилятор должен быть рассчитан на более низкую скорость, но с большим количеством охлаждающих рядов, чтобы соответствовать мощности.

Вы можете заменить существующий открытый или пленумный блок на полностью изолированный шкафный блок. Однако этот выбор жизнеспособен только в том случае, если он может вписаться в существующее унитарное пространство. Мы также можем заказать шумоглушители возвратного и/или приточного воздуха, которые дополнительно уменьшат воздушный шум. Но, помните: любой предмет, размещенный в воздуховоде, увеличивает сопротивление, и размер вентилятора фанкойла должен быть таким, чтобы преодолеть это дополнительное сопротивление и обеспечить надлежащий поток воздуха в помещение.

Многие жилые объекты имеют присущие им проблемы, которые можно уменьшить или устранить с помощью качественной инженерной проверки. На основании этого обзора можно сделать правильный выбор новых фанкойлов. Хорошая новость: вам не придется иметь дело с пониженным охлаждением или нагревом, уменьшенным потоком воздуха или проблемами со звуком.

USA Coil & Air производит фанкойлы уже более 40 лет. Наши инженеры по продажам являются экспертами, и они помогут в техническом анализе и сделают выбор, который наилучшим образом соответствует вашим потребностям. Используйте наши знания и опыт для вас.

Техническое обслуживание фанкойлов | Все, что вам нужно знать

HVAC, профилактическое обслуживание

28 января 2021 г.

Ник Смит

Фанкойл (FCU) — это устройство, которое нагревает или охлаждает помещение с помощью вентилятора и змеевика. В этой статье мы обсудим, что это такое, как они работают и как выполнять техническое обслуживание фанкойлов.

Что такое фанкойлы?

Существует несколько типов FCU. Некоторые FCU используют воздуховоды, а другие нет. Точно так же, как некоторые FCU являются частью системы обработки воздуха, а другие нет. Они часто бывают вертикальными и горизонтальными, могут устанавливаться на полу, потолке или встраиваться в стену. Многие устройства предназначены для автономной работы, но некоторые из них связаны как часть системы HVAC. Блоки FCU также можно подключить к системе автоматизации здания, включая термостат, и управлять ими через центральную панель или компьютер.

КАК РАБОТАЕТ ФАНКОЙЛ?

Сначала вентилятор нагнетает воздух в блок.
Затем вентилятор продувает воздух через охлаждающий или нагревательный змеевик.
Змеевики либо охлаждаются охлажденной водой, либо нагреваются горячей водой (или в некоторых случаях электричеством).
Затем воздух выходит из FCU либо холоднее, либо теплее, чем раньше.
Примечание: этот процесс немного отличается в зависимости от того, имеет ли FCU две или четыре трубы.

Эти блоки отлично подходят, когда у вас есть несколько небольших помещений, требующих индивидуального контроля. Они также, как правило, имеют более низкую цену, чем традиционные системы, и могут быть установлены менее инвазивно. С другой стороны, эти устройства не такие мощные, как традиционные системы, и не подходят для обогрева и охлаждения больших открытых пространств. Им также требуются клапаны холодной воды и клапаны горячей воды, которые могут быть проблемой при обслуживании.

ОБЩИЕ СОВЕТЫ

Перед выполнением любого технического обслуживания FCU необходимо выполнить соответствующие процедуры блокировки. Таким образом, устройство не будет работать во время обслуживания.
Всегда проверяйте устройство внутри и снаружи и удаляйте мусор и пыль. Обязательно удаляйте пыль с двигателя и лезвий. Скопление пыли на лезвиях может привести к их дисбалансу.
Меняйте фильтр каждый раз при профилактическом обслуживании.
следует смазывать недетергентным маслом вязкостью 20, чтобы обеспечить свободное движение всех движущихся частей. Не смазывайте шарикоподшипники.
Нет масляных трубок? Если ваш FCU не имеет масляных трубок, см. инструкции по смазке в руководстве по эксплуатации.
Замените сухие, потрескавшиеся или изношенные ремни.
Если змеевики требуют очистки, снимите узлы двигателя/вентилятора и почистите щеткой пространство между ребрами. После этого пропылесосьте плавники. В качестве альтернативы вы можете использовать систему сжатого воздуха для продувки воздухом через ребра змеевика со стороны выходящего воздуха.
Если двигатель издает странные звуки, вибрирует или вообще не работает, вызовите техника для дополнительного ремонта.

Фанкойлов система: Система чиллер-фанкойл | Схемы и принцип работы систем чиллер фанкойл

Система чиллер-фанкойл | Схемы и принцип работы систем чиллер фанкойл

Система Чиллер

Система Фанкойл

Принцип работы системы чиллер-фанкойл

Схематичное расположение системы чилер-фанкойл

Система чиллер-фанкойл

Система чиллер-фанкойл: принцип работы и особенности

Как устроена система чиллер-фанкойл

Фанкойл состоит из следующих элементов:

Внутренние блоки могут быть:

Преимущества системы кондиционирования чиллер-фанкойл

Сравнительный анализ плюсов и минусов системы чиллер-фанкойл и системы VRF-кондиционирования.

Система чілер-фанкойл.

Система чиллер-фанкойл

Принцип роботи та як підібрати систему чиллер-фанкойл

Переваги установки системи чиллер-фанкойл:

Як правильно підібрати систему чиллер-фанкойл?

Інші цікаві матеріали:

Чому ми?

Системы чиллер-фанкойл: особенности, преимущества и недостатки

Из каких компонентов состоит и как работает система чиллер и фанкойл

Особенности конструкции насосной станции

Плюсы и минусы систем чиллер-фанкойл

Заключение

Система кондиционирования Чиллер-Фанкойл

Чиллеры и Фанкойлы

Фанкойл.

Устройство и основные характеристики вентиляторного доводчика (Фанкойла):

Виды фанкойлов по типу установки:

Чиллер.

Принцип работы чиллера.

Виды чиллеров:

Преимущества системы Чиллер-Фанкойла перед другими климатическими системами.

Система “Чиллеры + фанкойлы”

Особенности устройства

Принцип работы

Разновидности

Особенности эксплуатации

Зачем использовать фанкойл?

Что такое фанкойл?

Каковы преимущества системы фанкойлов?

Какие типы фанкойлов доступны?

: что такое блок фанкойла?

ЧТО ТАКОЕ ФАНКОЙЛ?

ПРЕИМУЩЕСТВА

ПРОТИВ

ОБЩАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

ЧТО СПРОСИТЬ

Принцип работы фанкойлов в системах ОВКВ

Компоненты фанкойлов

Как работают вертикальные фанкойлы

Принцип работы горизонтальных фанкойлов в системах ОВКВ

Фанкойлы с выделенными системами наружного воздуха (DOAS)

Эволюция фанкойлов для эффективного кондиционирования воздуха в помещении – журнал CIBSE

Распространенные проблемы с фанкойлами в жилых помещениях – USA Coil & Air

Техническое обслуживание фанкойлов | Все, что вам нужно знать

Что такое фанкойлы?

КАК РАБОТАЕТ ФАНКОЙЛ?

ОБЩИЕ СОВЕТЫ

Рекомендуемое обслуживание фанкойла

Ежедневно

Ежемесячно

Сезонно

Ежегодно

Добавить комментарий Отменить ответ
