Фанкойлы: типы, особенности, принципы работы

Разберем, что такое фанкойлы в системе отопления и вентиляции, для чего они нужны и как функционируют.

Что такое фанкойл

Назначение фанкойла — охлаждение и нагрев воздуха в помещении. Именно поэтому иногда его еще называют вентиляторным доводчиком. Конструкция фанкойла включает в себя следующие элементы:

Вентилятор. В зависимости от мощности техники бывает тангенциальным (для малой производительности), центробежным (для средней и большой мощности).
Теплообменник — радиатор (один или два для одновременного обогрева или охлаждения разных зон одного помещения).
Электродвигатель. Обеспечивает плавность регулировки или переключение между фиксированными скоростями.
Воздушный фильтр для очистки воздуха от загрязнений.
Поддон для сборки конденсата.
Система управления (может иметь разные пульты управления).

Фанкойл является одним из элементов климатической системы. Он представляет собой блок, который

состоит из вентилятора, который называется на английском Fan, и из теплообменника, который называется на английском Coil. В принципе, он точно также предназначен для охлаждения или для нагрева воздуха в помещении, как и обычный внутренний блок кондиционера, но есть одна существенная разница. В бытовом кондиционере охлаждение и нагрев происходят благодаря циркуляции по контуру хладагента – фреона, а в фанкойле преимущественно используется вода или незамерзающая жидкость на основе этиленгликоля.

Фанкойл комплектуется фильтром, который позволяет выполнять грубую очистку. Он необходим как для защиты теплообменника от пыли, так и для очистки воздуха. В устройстве происходит постоянная циркуляция жидкости (тепло/хладоносителя). Она нагревается или охлаждается в зависимости от выбранного режима.

Усовершенствованные в конструктивном плане фанкойлы прокачивают большие объемы воздушных масс, охлаждая или нагревая их до необходимой температуры.

Приборы оснащены панелью управления. Регулировка опций возможна на расстоянии с помощью пульта ДУ.

При работе устройства на теплообменнике образуется конденсат, который собирается в предназначенный для него поддон. Очень важно при монтаже правильно организовать отвод конденсата через дренажную трубку на улицу или в канализацию. Для того чтобы влага стекала в канализацию, нужно предусмотреть наклон дренажной трубы в 3–5 градусов. Если же угол наклона недостаточный, устанавливается насос для принудительного слива воды.

В систему кондиционирования с фанкойлом также входит чиллер. Еще одним отличием от бытовой сплит-системы является возможность подмеса свежего воздуха.

В процессе работы фанкойла происходит следующее – с одной стороны воздух из помещения проходит через его теплообменник, с другой стороны внутри труб теплообменника циркулирует вода, поступающая из чиллера. В теплообменнике происходит нагрев или охлаждение воздуха, в зависимости от заданного температурного режима, а в помещение уже поступает воздух нужной температуры.

Типы фанкойлов

По способу инсталляции фанкойлы можно поделить на три вида – напольные, настенные, потолочные. По внешнему виду фанкойлы делятся на корпусные и бескорпусные. Вторые предназначены для скрытого монтажа, поэтому их внутренние блоки не имеют декоративного корпуса.

Выбор типа фанкойла зависит от размера и технических характеристик объекта, на котором он будет использоваться. К наиболее популярным относятся следующие модели:

Кассетные. Размещаются скрыто за подвесными потолками. Считаются оптимальным решением для офиса. Просто монтируются, обслуживаются и качественно обогревают/охлаждают большие объемы воздуха.
Канальные. Достойная альтернатива традиционным системам кондиционирования. Легко вписываются в существующие системы приточно-вытяжной вентиляции. Канальные фанкойлы производятся без стильного корпуса, так как устанавливаются за подвесной потолок. Все канальные модели имеют возможность работать с подмесом свежего воздуха, но не более 25%.
Широкий типоразмерный ряд позволяет устанавливать их на объектах любого назначения. Канальные модели могут быть низко-, средне- или высоконапорными. Они работают на тепло и на холод. В канальных фанкойлах предусмотрены специальные фильтры для очистки воздуха от пыли и прочих загрязнений.
Настенные, напоминающие внутренний блок сплит-системы. Такие модели гармонично дополняют интерьер, а потому актуальны для жилых помещений, коттеджей, офисов. Работают они на воде или на незамерзающей жидкости. Корпус фанкойла выполнен в стильном дизайне, на фронтальной панели на некоторых моделях имеется дисплей. Эти фанкойлы могут охлаждать и обогревать воздух в помещении.

Напольно-потолочные. Их можно разделить на корпусные (востребованы в больших помещениях, где не находятся на постоянной основе люди) и бескорпусные модели (монтируются в скрытых плоскостях между фальшстеной и стеной). Последний тип фанкойлов утратил популярность, однако продолжает использоваться. Данный тип фанкойлов не предназначен для установки в жилых помещениях, так как он отличается высоким уровнем шума. Они также могут охлаждать воздух или нагревать его. Корпусные фанкойлы производятся в стильном корпусе, так как они устанавливаются в помещении. Бескорпусная вариация отличается только отсутствием пластикового корпуса, так как они устанавливаются в пространстве между стеной и фальш-стеной. Все напольно-потолочные модели укомплектованы фильтрами для очистки воздушных масс.

Есть модели, которые можно установить на потолок или на стену. Также существуют шкафные фанкойлы, которые устанавливают в больших по площади помещениях. Шкафной фанкойл отличается большими габаритами и предназначен для преимущественно административных или производственных помещений. Но может устанавливаться и в домах и больших квартирах, так как выглядит стильно и современно.

Забор воздуха производится через нижнюю панель, расположенную на фанкойле спереди или сзади. Дополнительно может быть установлен электронагреватель.

По количеству теплообменников модели делятся на два основных вида:

Двухтрубные. Смена температуры теплоносителя в системе происходит постепенно. Главное преимущество — широкий выбор вариантов исполнения устройства. Могут использоваться с кассетными или канальными фанкойлами. Допустимо потолочное, настенное или напольное размещение. Если в фанкойле предусмотрен один теплообменник, то он относится к двухтрубным фанкойлам. В этом случае от одного теплообменника идет одна труба, которая выводит воду из фанкойла, и другая труба, по которой вода поступает в фанкойл.

Четырехтрубные. Отличаются наличием дополнительного теплообменника. Такие теплообменники могут получать тепло или холод каждый от отдельного источника. Благодаря этому они независимы от чиллера. Система быстро переключается с охлаждения на обогрев. Если в фанкойле установлено два теплообменника, то такое оборудование относится к типу четырехтрубных. В таком фанкойле предусмотрено по две трубы от каждого теплообменника, в общей сложности четыре трубы. Так как в одном теплообменнике находится холодная жидкость, а в другом – горячая, то, следовательно, четырехтрубный фанкойл может как охлаждать воздух, так одновременно и нагревать если второй теплообменник будет подключен к системе обогрева.

Чтобы понимать, что такое фанкойл в кондиционировании, нужно учитывать еще одну классификацию. Она позволяет подобрать модель для установки в конкретном месте с учетом размещения и общей площади. Предусмотрены два варианта:

Канальные. Они актуальны для эксплуатации на крупных объектах, например, в торговых центрах и офисах, на складских территориях. Выделяют низконапорные, средненапорные и высоконапорные типы. Они различаются по величине статического напора подаваемого воздуха. Устройства могут работать не только на воде, но и на любой незамерзающей жидкости с концентрацией до 60%.
Кассетные. Модели монтируют в местах, где предусмотрен подвесной потолок. Подразделяются на четырех- и двухтрубные варианты. Обычно корпуса в таких моделях нет. В этом нет нужды, так как основная часть является скрытой. На виду остается исключительно декоративная панель с жалюзи, требуемыми для распределения воздушного потока. К преимуществам относят низкий уровень шума, возможность легко вписать в помещение, не нарушая дизайн интерьера.

Установка фанкойла — сложный процесс, требующий предварительного расчета нагрузки на систему, использования спецоборудования и профессиональных навыков.

Управление

Управление фанкойлами может осуществляться посредством проводных пультов, которые поставляются в комплекте с оборудованием или же при помощи ИК-пультов.

Чиллер

Чиллер — техника для качественного охлаждения жидкости. Его функционирование происходит вместе с фанкойлом. По желанию это устройство может быть задействовано на объектах любой сложности, в том числе для охлаждения помещения, где хранятся лекарственные препараты, установлена постоянно работающая техническая аппаратура и т. д. Изделие располагают в отдельной комнате или же на крыше.

Тип охлаждения конденсатора влияет на работу чиллера. Встречаются чиллеры с выносным конденсатором, с центробежным вентилятором для воздушного охлаждения, а также с системой водяного охлаждения. Такие устройства монтируются внутри зданий и сооружений. Моноблочные модели с воздушным охлаждением и чиллеры с выносным испарителем обычно устанавливаются снаружи.

Установка чиллера: от проектирования до тестовых испытаний

Также следует разобраться, как устанавливается чиллер. Принцип следующий:

• Подготовка. Подбор оборудования, учет особенностей помещения.

• Выбор места. Учитываются габариты чиллера, возможность беспрепятственно подходить к технике для обслуживания. • Монтаж основания. Его можно заменить крепежной рамой, куда монтируют прибор.

• Виброизоляция. Требуется для устранения любых вибраций, выполняется путем монтажа антивибрационных опор.

• Установка чиллера. Это лучше доверить профессионалам.

• Монтаж гидравлического контура. Осуществляются соединение трубопроводов с охладителем и монтажные работы с фанкойлами.

• Отладка работы электрической части.

• Проведение тестов до ввода в работу.

Важный момент — для подбора, установки и обслуживания климатического оборудования нужно обращаться исключительно к профессионалам в этой сфере.

Система чиллер-фанкойл: плюсы и минусы

Одно из главных достоинств такой системы — широкая область использования. Эксплуатировать такие приборы можно как в коммерческих, так и в жилых зданиях. В системе много узлов, и регулировать каждый можно по отдельности. Для устройства характерны универсальность и возможность корректировки.

В помещении, где есть фанкойл, обеспечивается эффективная циркуляция воздуха. Этот прибор — один из самых надежных вариантов. По эксплуатационным характеристикам он лучше, чем отопительные радиаторы. Допускается включение небольшого по мощности отопительного прибора вместе с фанкойлом, благодаря чему система характеризуется высокой энергоэффективностью и производительностью.

В использовании фанкойлы безопасны. Установка системы с чиллером выполняется за пределами жилых помещений, и это во избежание неполадок в дальнейшей работе лучше доверить специалистам. При нарушении эксплуатационных норм есть риск протечки воды.

Недостатки системы чиллер-фанкойл

Поняв, что такое фанкойлы и как они работают, нужно разобраться и в минусах системы. Их несколько:

Трудозатратный монтаж. Система строится из нескольких ключевых узлов, соединенных воздуховодами. Кроме того, монтаж должен проводиться до отделочных работ, чтобы избежать нарушения гармонии интерьера.
Сложное техническое обслуживание. Нужно регулярно контролировать, как все функционирует, нет ли проблем, и обращаться за этим только к квалифицированным мастерам.

Если у вас остались вопросы или вы хотите оформить заказ, можно оставить заявку на сайте, чтобы мы связались с вами в ближайшее время, или позвонить нам по указанным номерам. Мы готовы помочь вам с подбором и проконсультировать.

Фанкойлы

Обратная связь

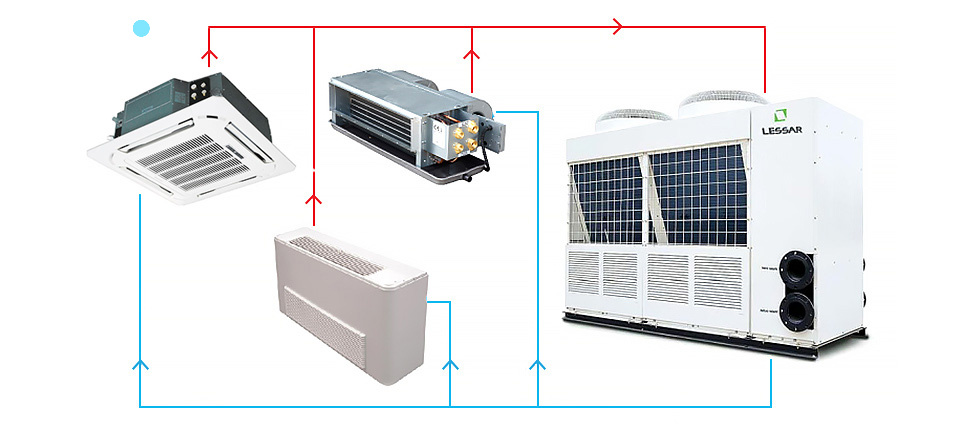

Система чиллер – фанкойл (chiller – fancoil) отличается от всех остальных систем кондиционирования тем, что между наружным и внутренними блоками циркулирует не фреон, а вода (или незамерзающая жидкость). Охлаждает воду чиллер — холодильная машина, предназначенная для охлаждения жидкости. Чиллер представляет собой обычный фреоновый кондиционер, через испаритель которого проходит не охлаждаемый воздух, а вода. Эта вода с помощью насосной станции поступает по системе теплоизолированных трубопроводов к фанкойлам. Фанкойлы устанавливаются в кондиционируемых помещениях и выполняют ту же роль, что и внутренние блоки сплит-систем.

Фанкойл – это устройство, в котором происходит теплообмен между воздухом в помещении и хладоносителем, циркулирующим в теплообменнике фанкойла. Причем фанкойл может как охлаждать воздух в помещении, так и нагревать его. Это зависит от того, в каком режиме работает сам чиллер. Если чиллер работает в режиме теплового насоса, то из него хладоноситель (в таком случае он называется теплоноситель) поступает теплым в фанкойл и, соответственно, нагревает воздух. Если чиллер работает в режиме холодильной машины, то из него хладоноситель (в таком случае он называется именно хладоноситель) поступает холодным в фанкойл и, соответственно, охлаждает воздух.

НАСТЕННЫЕ ФАНКОЙЛЫ

Настенные фанкойлы с мощностью охлаждения от 2.2 до 4.45 кВт.

Серия DF-250-600G

Настенные фанкойлы Standard Line с мощностью охлаждения от 2.2 до 4.45 кВт. Двухтрубная система. Двухрядный теплообменник. Контроль температуры воды в трубоповоде.

Настенные фанкойлы внешне практически не отличаются от внутренних блоков обычных сплит-систем. Они устанавливаются на стену на определенном расстоянии от потолка. Как правило, в комплекте с настенными фанкойлами идут дистанционные пульты управления и встроенный трехходовой клапан. Относительно сплит-систем, настенные фанкойлы имеют больший уровень звукового давления, поэтому широкого применения в жилых помещениях они не нашли. Наиболее часто оборудование такого типа устанавливается в небольшие офисные помещения.

Преимущества настенных фанкойлов

Низкая стоимость оборудования и монтажа.
Простое подключение к системе холодоснабжения благодаря встроенному клапану.
Широкие возможности установки, так как не требуется каких-то специальных условий.

Недостатки настенных фанкойлов

Высокий уровень шума.
Ограниченный диапазон направлений воздушного потока, что вносит определенный дискомфорт.

Контакты для заказа

НАПОЛЬНО-ПОТОЛОЧНЫЕ ФАНКОЙЛЫ

Напольные (консольные) фанкойлы имеют широкие возможности применения. Чаще всего, они устанавливаются под потолком в помещениях, где нет свободного подпотолочного пространства. Также, блоки такого типа можно устанавливать на пол в вертикальном положении или крепить к стене. Основными факторами, по которым определяют необходимость установки именно напольно-потолочных фанкойлов, могут стать малая высота помещения при большой площади, особенности дизайна интерьера или ограниченный бюджет.

Преимущества напольно-потолочных фанкойлов

Низкая стоимость оборудования и монтажа.
Широкий диапазон холодопроизводительности.
Комфортное охлаждение помещений с большой площадью и малой высотой.
Возможность установки в горизонтальном или вертикальном положении.

Недостатки напольно-потолочных фанкойлов

Высокий уровень шума.
Размер.
Специфичный внешний вид.

КОНТАКТЫ

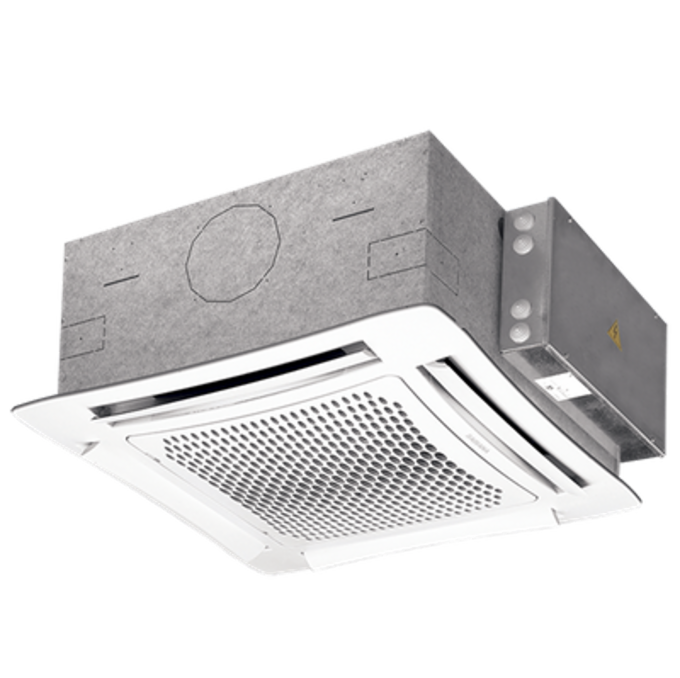

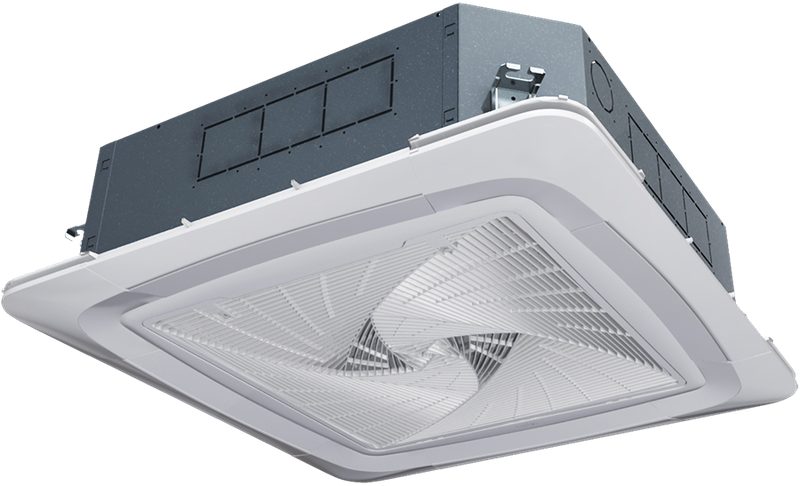

КАССЕТНЫЕ ФАНКОЙЛЫ

Кассетный фанкойл это устройство, предназначенное для кондиционирования помещений разного назначения. Монтируется такой фанкойл в подпотолочном пространстве с установкой декоративной панели, которая видна в помещении. Наиболее широкое применение такие блоки нашли в офисных помещениях и торговых залах. Для обеспечения низкой скорости движения холодного воздуха в помещении и комфортного охлаждения с помощью кассетных фанкойлов, необходимо, чтобы высота установки блока была не менее 2. 7 метра до низа декоративной панели.

Основные преимущества фанкойлов кассетного типа

Равномерное распределение охлажденного воздуха в четырех направлениях, что позволяет обеспечивать комфортное охлаждение помещений большой площади.
Относительно низкий уровень шума.
Простота построения системы отведения конденсата благодаря встроенным дренажным насосам.
Простота установки.
Неброский внешний вид.

Основные недостатки

Относительно высокая стоимость фанкойла.
Необходимость большой высоты установки.

Контакты

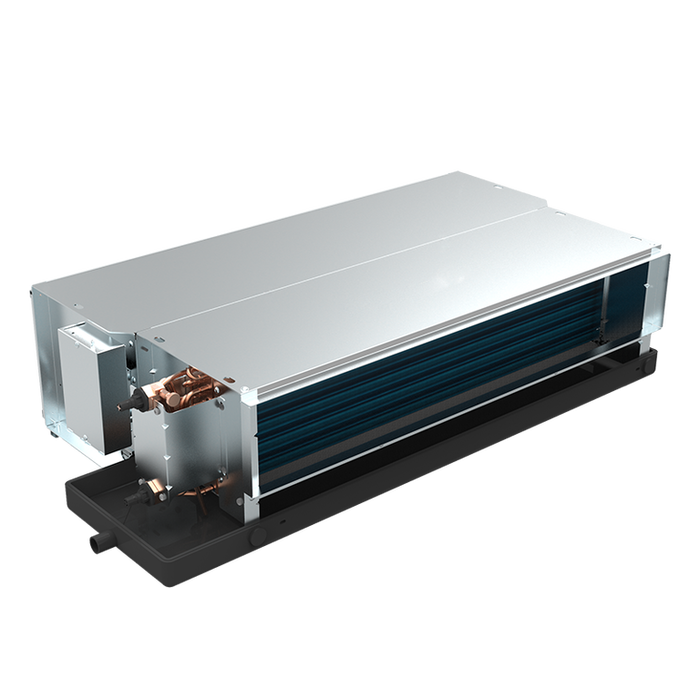

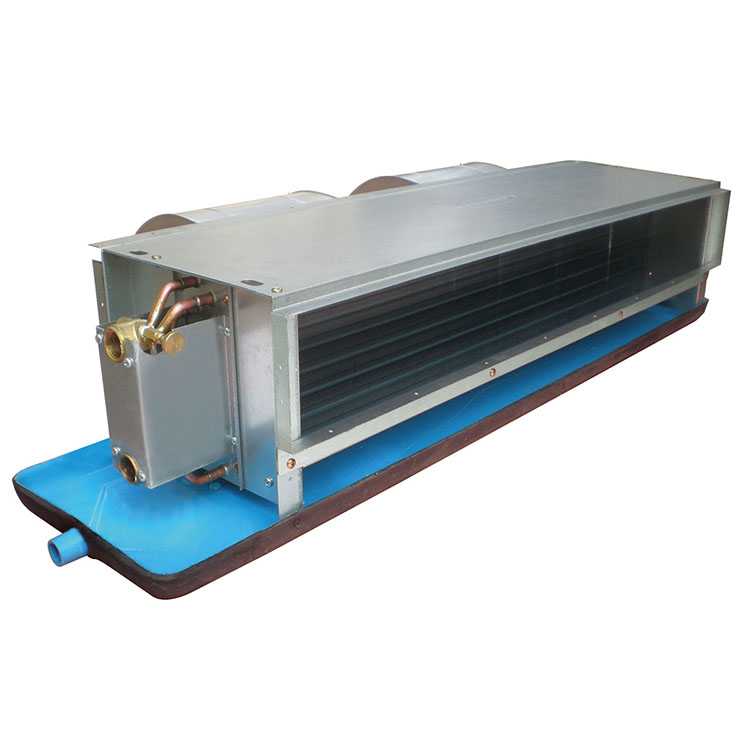

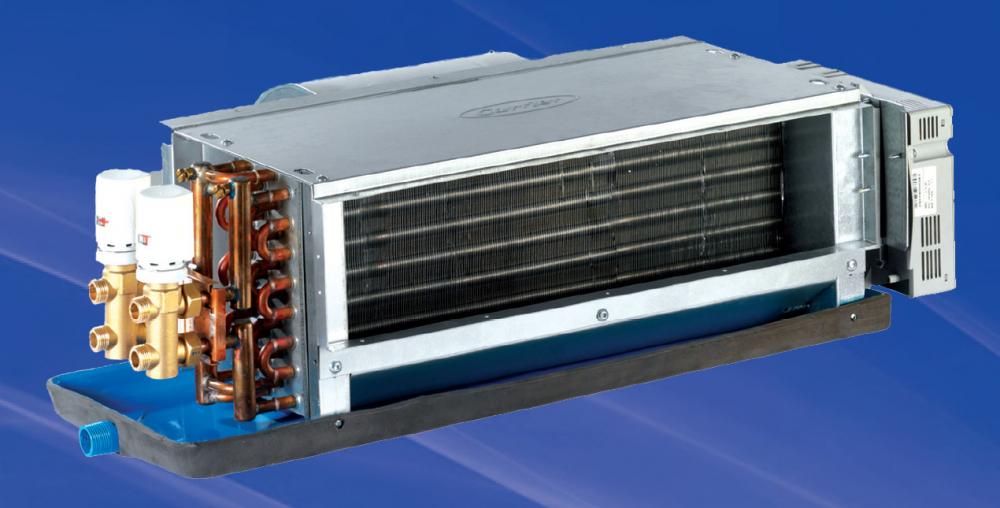

КАНАЛЬНЫЕ ФАНКОЙЛЫ

В наше время, канальные фанкойлы имеют наиболее широкий спектр областей применения в различных типах помещений и имеют большое количество модификаций. Такой тип фанкойлов предназначен для подключения к сети воздуховодов, которую можно рассчитать и смонтировать индивидуально для каждого случая.

Основными отличиями в оборудовании такого типа является уровень статического давления, который определяет протяженность сети воздуховодов.

На сегодняшний день фанкойлы канального типа от Dantex условно делятся на три группы:

Низконапорные.
Средненапорные.
Высоконапорные.

Низконапорные фанкойлы канального типа наиболее часто применяются в помещениях, где основным требованием является скрытая установка инженерных систем. К ним можно подключать сеть воздуховодов небольшой протяженности, и монтируются они, как правило, в подпотолочном пространстве. К плюсам такого типа оборудования можно отнести низкий уровень шума, компактность и скрытую установку.

Средненапорные фанкойлы от Dantex применяются в помещениях с большой площадью или для кондиционирования нескольких маленьких помещений с помощью одного устройства. Имеют достаточный уровень напора для подключения довольно протяженной сети воздуховодов. Основными плюсами являются низкая стоимость оборудования, скрытая установка и низкий уровень шума при большом количестве вариантов использования.

Высоконапорные канальные фанкойлы как правило имеют большую мощность и используются в помещениях торговых залов, складов и офисов больших размеров, имеют еще большее количество возможных конфигураций сети воздуховодов, но обладают высоким уровнем шума, что необходимо учитывать при проектировании.

Основные достоинства канальных фанкойлов

Низкая цена.
Широкие возможности построения системы кондиционирования.
Скрытая установка.

Основные недостатки

Высокая стоимость монтажа.
Сложность подбора и проектирования.

Контакты

Мы перезвоним Вам и с радостью на них ответим.

Нажимая кнопку, вы даете согласие на обработку своих персональных данных

Все материалы, находящиеся на сайте, охраняются в соответствии с законодательством, в том числе, об авторском праве и смежных правах

Политика конфиденциальности

Мегагрупп. ру

что это такое? Виды фанкойлов

Фанкойл – что это такое? Это аппарат, предназначенный для охлаждения или нагрева воздуха в каком-либо помещении. Вместе с чиллером он функционирует в системе центрального кондиционирования.

В диапазоне работоспособности от 1 до 20 кВт кассетные устройства выпускаются в двух видах: для двухтрубной и четырехтрубной системы кондиционирования. Модельный перечень включает в себя агрегат потолочного, кассетного и напольного типов.

Система фанкойлов – лучшее регулирование температуры

Системы чиллер и фанкойл обеспечивают независимую стабилизацию температуры одновременно в нескольких помещениях в одном здании. Поэтому их часто используют в гостиницах, офисах и пр.

Они могут автоматически включаться и отключаться, а также менять тепло- или холодопроизводительность. Системы фанкойлов позволяют вводить дом в эксплуатацию, постепенно наращивая, таким образом, количество потребителей. Роль потребителей могут играть аппараты центрального кондиционера или другая технологическая установка.

Виды фанкойлов и их действие

Давайте разберемся, что же собой представляет фанкойл, что это такое. Это специальный агрегат, который устанавливают в помещении. Он включает в себя фильтр, теплообменник с вентилятором, а также пульт управления, который, в свою очередь, может быть выносным или встроенным. Работа заключается в следующем. Вентилятор подает воздух из помещения на теплообменник фанкойла, который подогревается или охлаждается. Приточная установка или центральный кондиционер также может подавать небольшой объем свежего воздуха на сам агрегат. При этом система чиллер и фанкойл одновременно решает задачу вентиляции. Как уже было сказано выше, система монтируется на потолке, стене или полу (расстояние 20-30 см). Есть еще и бескорпусные агрегаты, которые можно устанавливать за декоративными панелями или подвесными потолками. Фанкойлы изготавливают с одним либо двумя теплообменниками. В результате этого система бывает двухтрубной или четырехтрубной.

В первом случае применяют фанкойлы с одним теплообменником, в который попадает горячий или холодный теплоноситель. Во втором случае уже имеется два теплообменника. Суть заключается в следующем: в один подается вода (горячая) из системы центрального отопления, в другой – теплоноситель от чиллера. Фанкойлы с четырехтрубной системой лучше устанавливать под окнами, так как зимой они работают в качестве радиаторов центрального отопления. Вот мы и разобрались, теперь понятно значение слова “фанкойл”.

Преимущества системы чиллер-фанкойл

Преимущества данной системы заключаются в следующем:

Эта система обладает огромной гибкостью во время кондиционирования большого количества апартаментов. Всего к одному чиллеру может быть подключено большое количество фанкойлов, а также аппараты приточной вентиляционной установки или главного кондиционера. При этом работают потребители независимо друг от друга: могут включиться, отключиться или же изменить режим работы.
Есть возможность регулирования режима деятельности каждого фанкойла с выносного либо вмонтированного пульта управления. Пульт можно закрепить на стене помещения. Еще можно установить единый тепловой режим для всей системы.
Постепенное наращивание мощности потребителя дает возможность ввести объект в эксплуатацию также постепенно, так сказать, отдельными этапами.
Расстояние между фанкойлом и чиллером не ограничено, оно определяется возможностями теплоизоляции трубопроводов и насосной станции.

Вот такими преимуществами обладает фанкойл. Что это такое, для чего он нужен и т. д., продолжим рассматривать далее.

Кассетный фанкойл

Наиболее простым является фанкойл кассетный. Он монтируется в подвесной потолок. Воздух, который выходит, распределяется в четыре выходящих воздуховода, которые заканчиваются диффузором или потолочной решеткой.

В офисах, где есть подвесные потолки, такое решение будет наиболее оптимальным. Потолочный фанкойл монтируется в потолок и ставится в открытом виде, часто он имеет декоративный корпус. Такое можно увидеть в ресторанах, кафе (может быть, даже на стене). В квартирах с двухтрубной системой кондиционирования устанавливают напольные фанкойлы. Напольный агрегат заключен в декоративный корпус и чем-то похож на батарею отопления. В нем может быть установлена система дистанционного управления. Системы от европейских производителей выделяются легкостью монтажа и низким уровнем шума при высокой производительности.

Комплектация

Стандартная комплектация кассетных фанкойлов – вентиляторы с мягким переключением производительности. В некоторых имеются диффузоры специальной конструкции, которые могут создать направленный поток воздуха. Прекрасно подойдут для помещений, имеющих сложную конфигурацию. Конструкция диффузоров не позволяет, чтобы образовывались турбулентные потоки воздуха. Современный фанкойл – что это такое? Низкая высота монтажного пространства, удобство, а также гибкая система воздуховодов.

Общие сведения о фанкойлах — USA Coil & Air

15 May

В отрасли HVAC «фанкойл» — это термин, который относится к самому недорогому способу обогрева или охлаждения помещения. Если «обработчик воздуха в помещении» является «агрегатом с прямым приводом», его следует рассматривать как фанкойл. Вот плюсы и минусы отопления и охлаждения с помощью фанкойлов.

Плюсы:

Часто самый недорогой способ обогрева или охлаждения небольшого помещения
Независимо от того, где он расположен: на потолке, стене или на открытом воздухе; агрегаты практически не требуют воздуховодов
Каждая отдельная зона, питаемая фанкойлом, может регулироваться по температуре и объему воздуха

Минусы :

Поскольку вентиляторы имеют прямой привод, они обычно не выдерживают сопротивления воздуха и сложных конструкций воздуховодов
Блоки находятся в непосредственной близости от людей, поэтому локальный шум может быть проблемой
Распределение воздуха может быть проблематичным, так как пространство может потребовать более равномерного распределения

Потолочные блоки :

Существует множество конструкций потолочных фанкойлов. Эти блоки могут располагаться над фальшпотолком или выставляться в кондиционируемом помещении. Вот взгляд на самые известные конструкции.

Базовый горизонтальный блок

Этот блок является наименее дорогостоящим, поскольку это базовая модель блока, который может вентилировать, охлаждать и/или обогревать. Его основными компонентами являются двухтрубный или четырехтрубный змеевик, открытый вентилятор и двигатель с прямым приводом. Эти блоки не включают изолированный шкаф или фильтрацию. Обычно фильтры располагаются непосредственно над входом в камеру над потолком. Сзади базового блока нет воздуховода, а приточный воздуховод находится за пределами передней части блока.

Возвратная статическая камера

Этот блок аналогичен базовому горизонтальному блоку, описанному выше, за исключением того, что он имеет изолированный корпус вокруг вентилятора и двигателя, а камера (изолированная коробка) имеет фильтр. Это также позволяет входящие воздуховоды в нижней или задней части устройства.

Телескопическая установка заподлицо:

Внутри этот блок такой же, как и базовый блок, за исключением того, что он имеет декоративное дно с возвратной решеткой, которая устраняет входящий воздуховод, и поставляется с фильтром. Также имеется навесной доступ из помещения в установку для обслуживания. Это декоративное дно обычно устанавливается заподлицо с подвесным потолком.

Декоративный потолочный блок:

Этот блок монтируется в пространстве и окружен декоративным окрашенным корпусом. Обычная компоновка – это обратка с решеткой внизу и подача с решеткой спереди устройства. Всегда есть откидной нижний доступ в блок снизу.

Вертикальные напольные и настенные блоки :

Базовые напольные блоки

Это устройство имеет декоративный корпус, полностью закрывающий устройство. Как правило, возвратный воздух поступает в нижнюю переднюю часть агрегата, а приточный воздух поступает через решетчатое верхнее выпускное отверстие. Эти блоки имеют фильтры, змеевик(и), а также вентиляторы и двигатели с прямым приводом. Обычно на одном конце устройства имеется место для электрического управления и проводки, а на другом конце – клапаны. Эти устройства обычно имеют высоту около 25 дюймов и выдвигаются на 9″до 10″ от стены.

Наклон Верхний этаж Открытые блоки

Этот блок такой же, как и базовый напольный блок, за исключением того, что выпуск приточного воздуха осуществляется под углом 45 градусов, а не прямо вверх.

Базовые встраиваемые модули

Эти блоки являются менее декоративными шкафами и располагаются внутри стены или специального декоративного шкафа на уровне пола.

Напольные блоки Low Boy

Блоки этого типа имеют все те же компоненты, что и базовые напольные блоки, но они короче по высоте и обычно располагаются глубже от стены. Часто они располагаются там, где требуется более низкий силуэт из-за окон или стекол, простирающихся почти на всю высоту стены.

Настенные блоки

Эти устройства подвешиваются к стене и могут быть полностью открыты или частично скрыты внутри стены. У них есть фильтры, змеевики и прямое подключение вентилятора к двигателю.

Вертикальный шкаф и встроенные вертикальные высотные блоки

Все эти устройства имеют шкафы с оскорблениями, которые различаются по высоте, ширине и глубине. Они могут иметь нижний или передний возврат и верхний или передний выпуск. Всякий раз, когда устройство представляет собой передний вход или выход, в большинстве случаев это устройство решетчатого типа. Установки Hi-Rise включают в себя вертикальный блок, трубопроводы подачи и обратки охлажденной и горячей воды, а также отвод конденсата.

Принадлежности :

Основой стоимости для большинства проектов является то, что чем больше аксессуаров поставляет фабрика вместе с агрегатами, тем дешевле затраты на рабочую силу.

Элементы управления, устанавливаемые на стену или блок, включая переключатели скорости, все типы термостатов, разъединители и трансформаторы для линии управляющего напряжения
Комплекты клапанов, включающие два и три типа, регуляторы расхода, шаровые краны, сетчатые фильтры и многие другие требования к комплектам трубопроводов
Декоративные решетки и окрашенные шкафы
Эффективно спроектированные двигатели ECM, обеспечивающие качественную окупаемость с течением времени

Проекты замены и модернизации :

отопительные агрегаты». Это заявление говорит всем нам о том, что почти в каждой существующей системе есть огромные проблемы с температурой и распределением воздуха, и арендаторам и владельцам приходится жить с этими проблемами годами. При замене агрегатов очень важно оценить проблемы и определить, можно ли решить некоторые или все эти проблемы с помощью новых агрегатов.

USA Coil & Air предлагает различные типы фанкойлов, компоновки и сопутствующие аксессуары. У нас есть подход к модернизации, а также более 5 десятилетий знаний и опыта работы с владельцами фанкойлов для устранения проблем, присущих их системам. Мы являемся «специалистами» по замене старых устройств.

США Компания Coil & Air впервые представила новый запатентованный фанкойл, предназначенный для районов с высокой влажностью, получивший название «Tri-coil». Если обычные фанкойлы не удаляют влажность в помещении в периоды пиковой нагрузки, у нас может быть ответ на ваш вопрос. Большинство фанкойлов не могут выдерживать тропическую температуру и влажность. Наш уникальный дизайн может быть именно тем, что вам нужно для улучшения вашей системы. Если вы находитесь в Южной Флориде, на Карибах, в Мексике, на Гавайях или в любом другом месте, где существует эта проблема; позвоните нам и воспользуйтесь нашим опытом и знаниями.

5 факторов, которые следует учитывать при выборе горизонтального фанкойла | Качественные фанкойлы

Фанкойлы с охлажденной водой представляют собой небольшие вентиляционные установки производительностью от 200 до 4000 кубических футов в минуту. Несколько коммерчески доступных типов продуктов служат для нескольких приложений. В некоторых случаях выбор продукта, который лучше всего подходит для вашего приложения, затруднен. Есть две основные конфигурации: вертикальная и горизонтальная. Горизонтальные блоки обычно располагаются над потолком, а вертикальные блоки устанавливаются в шкафу или выставляются в комнате. Выбор между вертикальным и горизонтальным делается на этапе проектирования здания, и будет мало споров о том, где в проекте должен быть горизонтальный или вертикальный. Выбор правильного горизонтального продукта для приложения требует понимания доступных типов.

Горизонтальные фанкойлы

В то время как базовыми строительными блоками фанкойла на охлажденной воде являются вентилятор и змеевик, несколько опций и аксессуаров могут дополнить конструкцию. К ним относятся смесительные камеры, впускные отверстия для наружного воздуха, горячая вода/электрическое отопление, глушители/аттенюаторы, фильтры и т. д. Пять факторов влияют на выбор продукта для конкретного применения. Факторы:

Требования к мощности
Внешнее статическое давление
Свободное место на потолке
Звуковая чувствительность
Возможности наружного воздуха

Engineered Comfort предлагает три типа горизонтальных блоков: низкопрофильные, устанавливаемые в помещении, горизонтальные высокопроизводительные и низкопрофильные высокопроизводительные блоки. Выбор одного над другим сводится к пяти факторам, описанным выше.

Низкопрофильные комнатные горизонтальные фанкойлы

Самый маленький из горизонтальных фанкойлов — низкопрофильная конфигурация для установки в помещении. В гостиничном бизнесе эти небольшие фанкойлы используются над входным коридором помещения. Затем они подают воздух непосредственно в спальню. Промышленность предлагает четыре типа этих фанкойлов со свободным возвратом, нагнетательные, телескопические и открытые. В блоках над потолком используется панель доступа одинакового размера, что упрощает техническое обслуживание. Для пяти переменных, введенных выше, единицы работают следующим образом:

Требования к емкости
- 300–1500 кубических футов в минуту
- 2/3-3,5 тонн Охлаждение
- 9-73 MBH Водяное отопление
- Электрическое отопление 1-10 кВт
Внешнее статическое давление
- Низкий, до 0,5 дюйма водяного столба.
  - Двигатели зависят от давления
Свободное пространство на потолке
- Скрытые блоки, 10 дюймов
- Открытые блоки, 12 дюймов
Звуковая чувствительность
- Середина
  - Большинство из них не имеют воздуховода, из-за чего они немного громче, чем другие варианты.
Возможности наружного воздуха
- Низкий
  - Ограничено четырьмя рядами охлаждающих змеевиков, ограничивает способность фанкойлов справляться со скрытыми нагрузками, связанными с наружным воздухом

Низкопрофильные блоки In-Room подходят для приложений, в которых они обеспечивают подачу непосредственно в предназначенные для них помещения, где не так много места на потолке. Небольшой(е) вентилятор(ы) агрегата не может справиться со статическим давлением, связанным с длинными участками воздуховодов или сложным распределением воздуха. Версия этих агрегатов с нагнетательной камерой может работать с канальными конфигурациями подачи/возврата, хотя при проектировании необходимо соблюдать осторожность, чтобы не превысить статическое максимальное давление 0,5 дюйма.

Горизонтальные фанкойлы большой мощности

Устройства большой емкости предоставляют гораздо больше возможностей, чем их комнатные аналоги. Более крупные блоки с более мощными вентиляторами позволяют этим фанкойлам обслуживать большее количество применений, включая классные комнаты, офисные помещения, конференц-залы, промышленные помещения, спортивные залы и т. д. При измерении по 5 переменным их суммарное значение выглядит следующим образом:

Требования к емкости
- 400-4000 кубических футов в минуту
- 1-10 тонн Охлаждение
- 20-200 МБ/ч Отопление горячей водой
- 1-16 кВт Электрическое отопление
Внешнее статическое давление
- Высокая, до 0,75 дюйма вод. ст.
  - Доступны двигатели, не зависящие от давления
Свободное пространство на потолке
- Размеры 4-24, 17 дюймов
- Размеры 30-40, 23 дюйма
Звуковая чувствительность
- Низкий
  - Излучаемый NC 45 и ниже
Возможности наружного воздуха
- Средний
  - До 6 рядов охлаждения
  - Более высокие возможности скрытой нагрузки

Низкопрофильные блоки высокой производительности

Особой группой горизонтальных блоков большой емкости являются низкопрофильные версии. Эти продукты являются уникальными для Engineered Comfort и представляют собой сочетание всех версий, описанных выше. Когда пространство на потолке ограничено, но требуется более высокое статическое давление или холодопроизводительность, эти блоки являются идеальным решением. Они использовались в элитном гостиничном бизнесе, в котором есть канальная подача к щелям вдоль окон. Кроме того, офисные помещения в Вашингтоне, округ Колумбия, где высота от пола до пола является проблемой.

Требования к емкости
- 100–1400 кубических футов в минуту
- 2/3-5 тонн Охлаждение
- 12-80 МБ/ч Водяное отопление
- Электрическое отопление 1-8 кВт
Внешнее статическое давление
- Высокая, до 0,75 дюйма вод. ст.
  - Двигатели, не зависящие от давления, стандарт
Свободное пространство на потолке
- 11 дюймов
Звуковая чувствительность
- Низкий
  - Излучаемый NC 45 и ниже
Внешний воздух
- Средний
  - До 6 рядов охлаждения
  - Более высокие возможности скрытой нагрузки

Подборки

Использование программного обеспечения выбора производителя поможет принять решение о том, какой продукт подходит для вашего проекта. У компании Nailor есть программное обеспечение для продуктов Engineered Comfort под названием SelectWorks, которое позволяет вам вводить требуемые мощности, воздушные потоки и расчетные условия, а программное обеспечение покажет вам варианты, соответствующие потребностям проекта.

Фанкойлы – Greens Energy

Нужен сервис? Позвольте нам позаботиться о
о вашем комфорте уже сегодня!

Служба расписания

Что такое фанкойлы?

Фанкойл содержит вентилятор, который нагнетает воздух из помещения в блок, а затем продувает его через охлаждающий или нагревательный змеевик. Воздух, выходящий из фанкойла, становится холоднее/горячее, чем раньше.

Эти блоки используются в офисных зданиях, торговых центрах и других небольших помещениях, требующих индивидуального контроля. Фанкойлы чаще всего используются в качестве дополнения в зданиях, в которых другие системы HVAC обеспечивают большую часть кондиционирования воздуха или обогрева.

Преимущества и недостатки фанкойлов

Высокий уровень гибкости с точки зрения перераспределения пространства
Плохо подходит для помещений с открытой планировкой
Обычно не имеет возможности использовать наружный воздух для естественного охлаждения (это делает систему менее эффективной при охлаждении, особенно весной и осенью)
Клапаны холодной воды и клапаны горячей воды в потолке могут стать проблемой при обслуживании

На что следует обратить внимание при выборе фанкойлов

Когда вы проверяете различные фанкойлы, следует помнить о некоторых вопросах, в том числе:

Требуется ли нагревательному элементу электричество или горячая вода?
Как часто вам нужно планировать очистку фильтров, чтобы устройство работало с максимальной эффективностью?
Считаете ли вы, что бесканальный тепловой насос может подойти вам и вашей жилой или коммерческой недвижимости?

Чтобы получить ответы на эти вопросы о фанкойлах, поговорите со знающим специалистом в Greens Energy сегодня. После того, как ваш фанкойл будет успешно установлен, знайте, что Greens Energy здесь, чтобы поддерживать и решать все ваши будущие потребности в отоплении и охлаждении, поэтому не стесняйтесь обращаться к нам.

Позвоните по телефону 407-917-3759 или , свяжитесь с нашей командой HVAC онлайн по номеру , чтобы узнать больше о ваших возможностях и задать любые вопросы, которые могут у вас возникнуть.

Запрос
Служба сейчас

Имя:*
Фамилия:*
Номер телефона:*
Адрес электронной почты:*
Дополнительные комментарии:
Подпишитесь на специальные предложения и акции
- Подпишите меня на специальные предложения и акции

Отдел топлива

Вентилятор.

$ 99,00

После часа Диагностическая комиссия:

$ 149,00

ГРИНС COMPUT CLUB:

$ 210,00 или 17,50 долл. США.0003

Чистка и обслуживание:

$149,00

Чистка и обслуживание МАСЛО:

$179,00

Мы с гордостью обслуживаем следующие районы Флориды:

Baldwin Park
Остров Белль
Праздник
Клермон
Доктор Филлипс
Гота
Хитроу
Озеро Мэри
Озеро Нона
Мейтленд
Монверде
Орландо
Овьедо
Уотерфорд Лейкс
Уиндермир
Зимний сад
Зимний парк
Зимние источники
И многое другое!

Компания с самым высоким рейтингом в Орландо
по обслуживанию клиентов

«Любите зелень!!! У нас было несколько разных компаний и котировки пришли к нам домой до привлечения Greens Energy.
