Фанкойлы что это такое принцип работы: как устроен, виды и принцип работы

Фанкойлы: типы, особенности, принципы работы

Разберем, что такое фанкойлы в системе отопления и вентиляции, для чего они нужны и как функционируют.

Что такое фанкойл

Назначение фанкойла — охлаждение и нагрев воздуха в помещении. Именно поэтому иногда его еще называют вентиляторным доводчиком. Конструкция фанкойла включает в себя следующие элементы:

• Вентилятор. В зависимости от мощности техники бывает тангенциальным (для малой производительности), центробежным (для средней и большой мощности).
• Теплообменник — радиатор (один или два для одновременного обогрева или охлаждения разных зон одного помещения).
• Электродвигатель. Обеспечивает плавность регулировки или переключение между фиксированными скоростями.
• Воздушный фильтр для очистки воздуха от загрязнений.
• Поддон для сборки конденсата.
• Система управления (может иметь разные пульты управления).

Фанкойл является одним из элементов климатической системы. Он представляет собой блок, который

состоит из вентилятора, который называется на английском Fan, и из теплообменника, который называется на английском Coil. В принципе, он точно также предназначен для охлаждения или для нагрева воздуха в помещении, как и обычный внутренний блок кондиционера, но есть одна существенная разница. В бытовом кондиционере охлаждение и нагрев происходят благодаря циркуляции по контуру хладагента – фреона, а в фанкойле преимущественно используется вода или незамерзающая жидкость на основе этиленгликоля.

Фанкойл комплектуется фильтром, который позволяет выполнять грубую очистку. Он необходим как для защиты теплообменника от пыли, так и для очистки воздуха. В устройстве происходит постоянная циркуляция жидкости (тепло/хладоносителя). Она нагревается или охлаждается в зависимости от выбранного режима.

Усовершенствованные в конструктивном плане фанкойлы прокачивают большие объемы воздушных масс, охлаждая или нагревая их до необходимой температуры.

Приборы оснащены панелью управления. Регулировка опций возможна на расстоянии с помощью пульта ДУ.

При работе устройства на теплообменнике образуется конденсат, который собирается в предназначенный для него поддон. Очень важно при монтаже правильно организовать отвод конденсата через дренажную трубку на улицу или в канализацию. Для того чтобы влага стекала в канализацию, нужно предусмотреть наклон дренажной трубы в 3–5 градусов. Если же угол наклона недостаточный, устанавливается насос для принудительного слива воды.

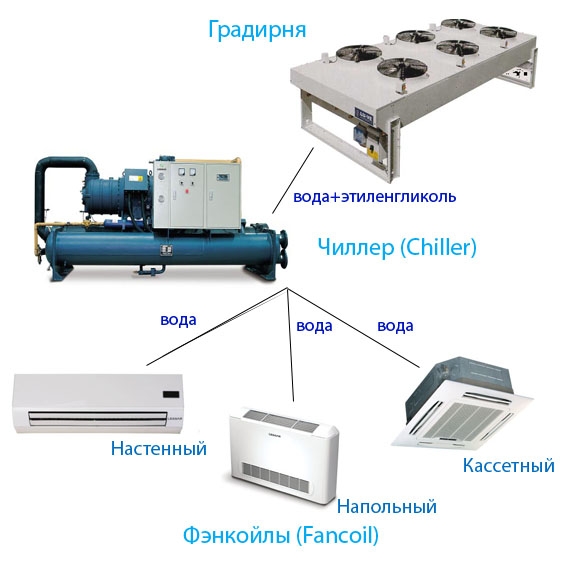

В систему кондиционирования с фанкойлом также входит чиллер. Еще одним отличием от бытовой сплит-системы является возможность подмеса свежего воздуха.

В процессе работы фанкойла происходит следующее – с одной стороны воздух из помещения проходит через его теплообменник, с другой стороны внутри труб теплообменника циркулирует вода, поступающая из чиллера. В теплообменнике происходит нагрев или охлаждение воздуха, в зависимости от заданного температурного режима, а в помещение уже поступает воздух нужной температуры.

Типы фанкойлов

По способу инсталляции фанкойлы можно поделить на три вида – напольные, настенные, потолочные. По внешнему виду фанкойлы делятся на корпусные и бескорпусные. Вторые предназначены для скрытого монтажа, поэтому их внутренние блоки не имеют декоративного корпуса.

Выбор типа фанкойла зависит от размера и технических характеристик объекта, на котором он будет использоваться. К наиболее популярным относятся следующие модели:

• Кассетные. Размещаются скрыто за подвесными потолками. Считаются оптимальным решением для офиса. Просто монтируются, обслуживаются и качественно обогревают/охлаждают большие объемы воздуха.
• Канальные. Достойная альтернатива традиционным системам кондиционирования. Легко вписываются в существующие системы приточно-вытяжной вентиляции. Канальные фанкойлы производятся без стильного корпуса, так как устанавливаются за подвесной потолок. Все канальные модели имеют возможность работать с подмесом свежего воздуха, но не более 25%.
  Широкий типоразмерный ряд позволяет устанавливать их на объектах любого назначения. Канальные модели могут быть низко-, средне- или высоконапорными. Они работают на тепло и на холод. В канальных фанкойлах предусмотрены специальные фильтры для очистки воздуха от пыли и прочих загрязнений.
• Настенные, напоминающие внутренний блок сплит-системы. Такие модели гармонично дополняют интерьер, а потому актуальны для жилых помещений, коттеджей, офисов. Работают они на воде или на незамерзающей жидкости. Корпус фанкойла выполнен в стильном дизайне, на фронтальной панели на некоторых моделях имеется дисплей. Эти фанкойлы могут охлаждать и обогревать воздух в помещении.
• Напольно-потолочные. Их можно разделить на корпусные (востребованы в больших помещениях, где не находятся на постоянной основе люди) и бескорпусные модели (монтируются в скрытых плоскостях между фальшстеной и стеной). Последний тип фанкойлов утратил популярность, однако продолжает использоваться.  Данный тип фанкойлов не предназначен для установки в жилых помещениях, так как он отличается высоким уровнем шума. Они также могут охлаждать воздух или нагревать его. Корпусные фанкойлы производятся в стильном корпусе, так как они устанавливаются в помещении. Бескорпусная вариация отличается только отсутствием пластикового корпуса, так как они устанавливаются в пространстве между стеной и фальш-стеной. Все напольно-потолочные модели укомплектованы фильтрами для очистки воздушных масс.

Есть модели, которые можно установить на потолок или на стену. Также существуют шкафные фанкойлы, которые устанавливают в больших по площади помещениях. Шкафной фанкойл отличается большими габаритами и предназначен для преимущественно административных или производственных помещений. Но может устанавливаться и в домах и больших квартирах, так как выглядит стильно и современно.

Забор воздуха производится через нижнюю панель, расположенную на фанкойле спереди или сзади. Дополнительно может быть установлен электронагреватель.

По количеству теплообменников модели делятся на два основных вида:

1. Двухтрубные. Смена температуры теплоносителя в системе происходит постепенно. Главное преимущество — широкий выбор вариантов исполнения устройства. Могут использоваться с кассетными или канальными фанкойлами. Допустимо потолочное, настенное или напольное размещение. Если в фанкойле предусмотрен один теплообменник, то он относится к двухтрубным фанкойлам. В этом случае от одного теплообменника идет одна труба, которая выводит воду из фанкойла, и другая труба, по которой вода поступает в фанкойл.
2. Четырехтрубные. Отличаются наличием дополнительного теплообменника. Такие теплообменники могут получать тепло или холод каждый от отдельного источника. Благодаря этому они независимы от чиллера. Система быстро переключается с охлаждения на обогрев. Если в фанкойле установлено два теплообменника, то такое оборудование относится к типу четырехтрубных. В таком фанкойле предусмотрено по две трубы от каждого теплообменника, в общей сложности четыре трубы. Так как в одном теплообменнике находится холодная жидкость, а в другом – горячая, то, следовательно, четырехтрубный фанкойл может как охлаждать воздух, так одновременно и нагревать если второй теплообменник будет подключен к системе обогрева.

Чтобы понимать, что такое фанкойл в кондиционировании, нужно учитывать еще одну классификацию. Она позволяет подобрать модель для установки в конкретном месте с учетом размещения и общей площади. Предусмотрены два варианта:

1. Канальные. Они актуальны для эксплуатации на крупных объектах, например, в торговых центрах и офисах, на складских территориях. Выделяют низконапорные, средненапорные и высоконапорные типы. Они различаются по величине статического напора подаваемого воздуха. Устройства могут работать не только на воде, но и на любой незамерзающей жидкости с концентрацией до 60%.
2. Кассетные. Модели монтируют в местах, где предусмотрен подвесной потолок. Подразделяются на четырех- и двухтрубные варианты. Обычно корпуса в таких моделях нет. В этом нет нужды, так как основная часть является скрытой. На виду остается исключительно декоративная панель с жалюзи, требуемыми для распределения воздушного потока. К преимуществам относят низкий уровень шума, возможность легко вписать в помещение, не нарушая дизайн интерьера.

Установка фанкойла — сложный процесс, требующий предварительного расчета нагрузки на систему, использования спецоборудования и профессиональных навыков.

Управление

Управление фанкойлами может осуществляться посредством проводных пультов, которые поставляются в комплекте с оборудованием или же при помощи ИК-пультов.

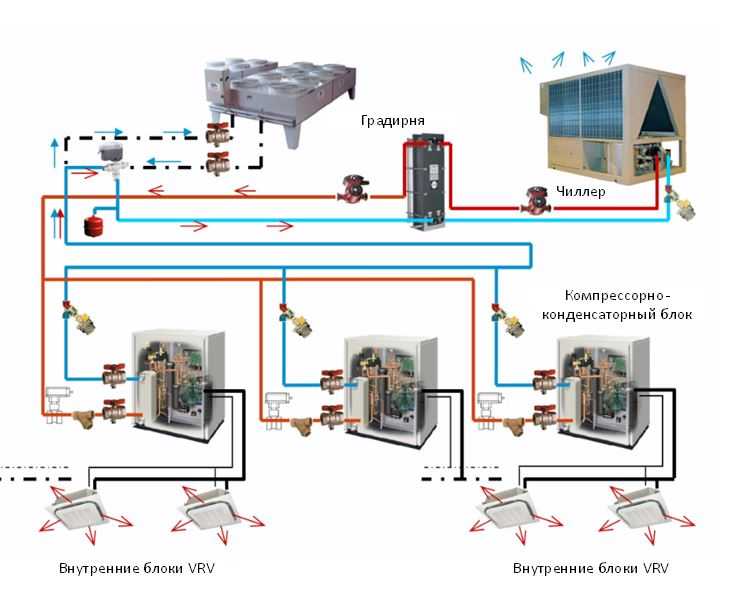

Чиллер

Чиллер — техника для качественного охлаждения жидкости. Его функционирование происходит вместе с фанкойлом. По желанию это устройство может быть задействовано на объектах любой сложности, в том числе для охлаждения помещения, где хранятся лекарственные препараты, установлена постоянно работающая техническая аппаратура и т. д. Изделие располагают в отдельной комнате или же на крыше.

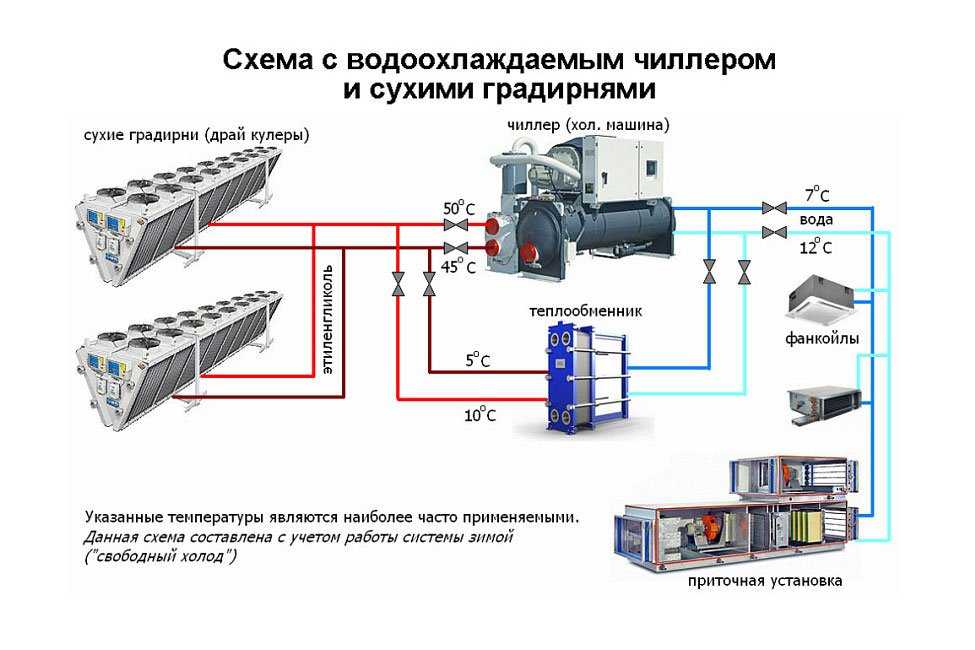

Тип охлаждения конденсатора влияет на работу чиллера. Встречаются чиллеры с выносным конденсатором, с центробежным вентилятором для воздушного охлаждения, а также с системой водяного охлаждения. Такие устройства монтируются внутри зданий и сооружений. Моноблочные модели с воздушным охлаждением и чиллеры с выносным испарителем обычно устанавливаются снаружи.

Установка чиллера: от проектирования до тестовых испытаний

Также следует разобраться, как устанавливается чиллер. Принцип следующий:

• Подготовка. Подбор оборудования, учет особенностей помещения.

• Выбор места. Учитываются габариты чиллера, возможность беспрепятственно подходить к технике для обслуживания. • Монтаж основания. Его можно заменить крепежной рамой, куда монтируют прибор.

• Виброизоляция. Требуется для устранения любых вибраций, выполняется путем монтажа антивибрационных опор.

• Установка чиллера. Это лучше доверить профессионалам.

• Монтаж гидравлического контура. Осуществляются соединение трубопроводов с охладителем и монтажные работы с фанкойлами.

• Отладка работы электрической части.

• Проведение тестов до ввода в работу.

Важный момент — для подбора, установки и обслуживания климатического оборудования нужно обращаться исключительно к профессионалам в этой сфере.

Система чиллер-фанкойл: плюсы и минусы

Одно из главных достоинств такой системы — широкая область использования. Эксплуатировать такие приборы можно как в коммерческих, так и в жилых зданиях. В системе много узлов, и регулировать каждый можно по отдельности. Для устройства характерны универсальность и возможность корректировки.

В помещении, где есть фанкойл, обеспечивается эффективная циркуляция воздуха. Этот прибор — один из самых надежных вариантов. По эксплуатационным характеристикам он лучше, чем отопительные радиаторы. Допускается включение небольшого по мощности отопительного прибора вместе с фанкойлом, благодаря чему система характеризуется высокой энергоэффективностью и производительностью.

В использовании фанкойлы безопасны. Установка системы с чиллером выполняется за пределами жилых помещений, и это во избежание неполадок в дальнейшей работе лучше доверить специалистам. При нарушении эксплуатационных норм есть риск протечки воды.

Недостатки системы чиллер-фанкойл

Поняв, что такое фанкойлы и как они работают, нужно разобраться и в минусах системы. Их несколько:

• Трудозатратный монтаж. Система строится из нескольких ключевых узлов, соединенных воздуховодами. Кроме того, монтаж должен проводиться до отделочных работ, чтобы избежать нарушения гармонии интерьера.
• Сложное техническое обслуживание. Нужно регулярно контролировать, как все функционирует, нет ли проблем, и обращаться за этим только к квалифицированным мастерам.

Если у вас остались вопросы или вы хотите оформить заказ, можно оставить заявку на сайте, чтобы мы связались с вами в ближайшее время, или позвонить нам по указанным номерам. Мы готовы помочь вам с подбором и проконсультировать.

Что такое фанкойл? Принцип работы, типы фанкойлов

Главная > Системы кондиционирования > Фанкойлы

Рубрика: Фанкойлы

Фанкойл — это устройство для охлаждения или нагрева воздуха внутри помещения. Используются в системах кондиционирования чиллер-фанкойл. Название фанкойл произошло от английского слова «fancoil» в дословном переводе значит вентилятор с теплообменником. В России данные устройства принято называть вентиляторный доводчик.

Содержание

1. Устройство фанкойла
2. Принцип работы
3. Типы фанкойлов по способу монтажа
4. Трубная обвязка фанкойла
5. Система управления
6. Пульты управления (панели) бывают следующих типов:
7. По управлению
8. Функционал пульта
9. Сферы применения вентиляторных доводчиков
10. Подбор фанкойла
11. Монтаж вентиляторного доводчика

Устройство фанкойла

Рассмотрим конструкцию фанкойла напольного типа:

1. Панель управления
2. Водяной теплообменник
3. Воздушный фильтр
4. Корпус из пластика
5. Электродвигатель вентилятора
6. Вентилятор
7. Несущая конструкция
8. Патрубок отвода конденсата
9. Трубопроводные соединения
10. Решетка с регулируемыми жалюзи
11. Ножки

Принцип работы

Теплый воздух из помещения засасывается вентилятором очищаясь в воздушном фильтре, поступает на водяной теплообменник, где охлаждается до заданной температуры. Далее поступает в кондиционируемое помещение.

Охлаждение происходит за счет циркуляции холодоносителя поступающего в теплообменник от чиллера с температурой +7°С. В результате теплопередачи через стенку происходит частичное выпадение конденсата, который отводится с помощью дренажной трубки.

Основной характеристикой фанкойла является его холодопроизводительность в Вт. Она бывает двух типов: полная без учета на конденсат и явная с учетом конденсации воздуха.

Стоит отметить, что расчеты воздухообмена помещений в проектах всегда ведутся по явным теплоизбыткам.

Типы фанкойлов по способу монтажа

• канальные
• кассетные
• напольные
• настенные
• универсальные
• подпотолочные с настилающей струей воздуха (эффект Коанда – прилипание струи воздуха к потолку)

Трубная обвязка фанкойла

Схема узла обвязки фанкойла включает в себя:

• запорный шаровой вентиль
• сетчатый фильтр
• трехходовой или двухходовой клапан с электроприводом
• дренажный патрубок
• балансировочный клапан
• выпускной клапан воздуха

Трехходовой клапан ставится, если система холодоснабжения с постоянным расходом жидкости. Двухходовые используются в системах с переменным расходом. Запорные вентили ставят на обратке и подаче жидкости для удобства обслуживания фанкойла. Для предотвращения загрязнения теплообменника рекомендуется устанавливать сетчатый фильтр.  Воздушный клапан необходим для стравливания воздуха из системы. При ремонте теплообменника фанкойла требуется слить из него жидкость для этого предусмотрен дренажный патрубок.

Система управления

Для поддержания заданных температурных параметров в помещении требуется управление фанкойлом. Оно осуществляется с помощью пульта управления подключенного к электрической коробке фанкойла.

Пульты управления (панели) бывают следующих типов:

• настенный, применяется в фанкойлах всех типов
• встроенный в стену пульт
• встроенный в корпус фанкойла, применяется в напольных и настенных вентиляторных доводчиков
• инфракрасный (ИК) дистанционный пульт, обычно применяется в фанкойлах настенного типа, а также есть возможность подключения к канальным доводчикам

настенный пульт управления фанкойлом встраиваемый в стену

По управлению

• автоматическое с помощью встроенного электронного термостата
• ручное с помощью переключателей

Функционал пульта

Управление 2-х или 3-х ходовыми клапанами в режиме on-off. Автоматическое или ручное переключение летнего и зимнего сезона в фанкойла с 4-х трубным исполнением. Регулировка температуры воздуха с помощью встроенного датчика температуры. Автоматическое или ручное управление скоростью вентилятора.

Сферы применения вентиляторных доводчиков

Фанкойлы кассетного, напольного и канального типа используются в основном в торговых и офисных помещениях . В жилых помещения обычно применяют фанкойлы настенного типа. Высоконапорные канальные доводчики нашли свое применение в промышленных помещениях с подключением к системе воздуховодов для равномерного распределения воздуха в больших объемах.

Подбор фанкойла

Для того чтобы правильно подобрать фанкойл необходимы расчеты тепло избытков по помещениям, которые предоставляет проектировщик. Подбор ведется по явной холодопроизводительности и средней скорости вращения вентилятора доводчика.

Монтаж вентиляторного доводчика

Процесс установки фанкойла довольно прост и не требует много времени и усилий. Сначала в помещении, где будет находиться фанкойл, прокладываются трубы и воздуховоды. Затем сам блок фанкойла крепится к стене или полу, в зависимости от модели. Наконец, выполняются все электрические подключения, и устройство готово к работе. Весь процесс может быть выполнен за несколько часов и не требует специальных навыков или знаний.

Рейтинг

( 1 оценка, среднее 5 из 5 )

0 3 328 просмотров

Понравилась статья? Поделиться с друзьями:

Системы фанкойлов | Партнерство Better Buildings Partnership

• 4 июня 2015 г.

Что это?

Фанкойл (FCU) содержит вентилятор, который всасывает воздух из помещения в блок, а затем продувает его через охлаждающий или нагревательный змеевик. Воздух выходит из FCU либо холоднее, либо горячее, чем раньше. Они используются в некоторых офисных зданиях и торговых центрах и обычно используются там, где есть несколько небольших помещений, требующих индивидуального контроля.

Обычно отдельный FCU обслуживает площадь до 150 м², поэтому в здании их может быть несколько десятков или даже сотен. Однако FCU чаще всего используются в качестве дополнения к зданию, для которого другие системы HVAC обеспечивают большую часть кондиционирования воздуха.

FCU обычно имеют змеевик с охлажденной водой для охлаждения и змеевик с горячей водой для нагрева или электрический нагревательный элемент. Охлажденная вода поступает из чиллера, расположенного на центральной установке, а горячая вода поступает из бойлера.

Каждый FCU снабжен небольшим запасом наружного воздуха для обеспечения достаточной вентиляции.

Преимущества / Недостатки

• Высокая степень гибкости с точки зрения разделения и перепланировки пространства.
• Плохо подходит для помещений с открытой планировкой, так как соседние блоки могут работать в конфликте
• Обычно не имеет возможности использовать наружный воздух для естественного охлаждения, что делает систему менее эффективной при охлаждении, особенно весной и осенью.
• Клапаны холодной воды и клапаны горячей воды в потолке могут создавать проблемы при обслуживании

Энергоэффективность

Системы FCU имеют только среднюю эффективность, но при хорошем обслуживании и эксплуатации могут обеспечивать хороший уровень эффективности. Как правило, они не так эффективны, как стандартные альтернативы, такие как кондиционирование воздуха с переменным объемом, охлаждающие балки и системы вытеснения.

Эксплуатационные расходы

Возраст и состояние систем FCU существенно влияют на эксплуатационные расходы. Старые системы, как правило, имеют более высокий уровень отказов контроллера температуры, плохо работающие клапаны и неэффективную центральную установку, и все это может увеличить затраты.

Как и во всех системах, эффективность будет повышена за счет хорошего управления и ввода в эксплуатацию, особенно в отношении калибровки датчиков температуры и обслуживания клапанов. Система управления зданием (BMS) обеспечит более высокий уровень контроля и при правильном управлении поможет снизить эксплуатационные расходы.

Возможности модернизации/улучшения

Основными областями усовершенствования систем FCU являются:

• Анализ и оптимизация зонального контроля температуры для FCU.
• Повторный ввод в эксплуатацию и техническое обслуживание балансировки потоков охлажденной и горячей воды и работы клапана.
• Модернизация средств управления котлами, охладителями и связанными с ними насосами
• Модернизация холодильной установки. Чиллеры имеют срок службы 15-20 лет, хотя, как правило, их эффективность вытесняется задолго до окончания их срока службы. Замену чиллеров лучше проводить зимой.
• Модернизация FCU. Стареющие FCU могут быть заменены современными блоками, которые тише, энергоэффективнее и надежнее.

Улучшения управления могут быть реализованы с арендаторами на месте

Применимые здания

FCU используются в качестве вторичной системы ОВКВ в большинстве типов зданий, но менее распространены в качестве основного типа системы ОВКВ, за исключением торговых центров и небольшие офисы.

Установка напольной плиты

Блоки FCU обычно монтируются на потолке и поэтому не занимают места на полу. Размещение существующих FCU может негативно повлиять на разделение пространства. Однако блоки можно перемещать и/или дополнять, чтобы они соответствовали различным конфигурациям площади пола.

Контроль температуры / Комфорт жильцов

FCU обычно считаются решением более низкого класса для офисного кондиционирования воздуха из-за шума вентилятора. Они могут обеспечить хороший контроль при хорошем обслуживании, но небольшой размер зоны и большое количество компонентов часто приводят к дискомфорту пассажиров.

Последствия технического обслуживания

Блоки FCU просты в эксплуатации и относительно просты в обслуживании, но компоненты, требующие наибольшего обслуживания – регуляторы температуры и клапаны – находятся в занимаемом пространстве, поэтому техническое обслуживание может быть трудоемким.

Идентификация

Блок FCU обычно устанавливается в полости над потолком. Видимыми частями будут либо пара приточно-вытяжных решеток, либо потолочная кассета. FCU также могут быть установлены на стене, на земле или иногда в пустоте пола.

Обслуживающий или эксплуатационный персонал сможет сообщить, используются ли в здании FCU.

Вопросы

• Отопление электрическое или горячая вода?
• Имеется ли система управления зданием (BMS)?
• Система регулярно обслуживается (не реже одного раза в год) и вводится в эксплуатацию сезонно?
• Как часто очищаются фильтры?

Дополнительная информация

Руководство AIRAH DA08 HVAC&R Введение

CIBSE Вентиляция / Кондиционирование воздуха / Технический словарь



Как работает фанкойл

Трей Льюис

• РАЗМЕЩЕНО 1 марта 2027 г. Фанкойлы используются во всех типах зданий 9 – от жилых до коммерческих и промышленных – даже в местном баре на вашей улице может быть фанкойл.

Фанкойлы бывают всех форм и размеров, но независимо от того, где используется фанкойл или какой формы он бывает, его принцип работы одинаков.

В этой статье я объясню, как работает фанкойл, сначала рассмотрев основы фанкойлов. Я также приведу несколько примеров различных типов фанкойлов и объясню, как разные типы фанкойлов сравниваются друг с другом.

Содержание

Основы работы фанкойла

Работа фанкойла основана на использовании вентилятора для перемещения воздуха через нагревательный или охлаждающий змеевик для кондиционирования воздуха в помещении.

В простейшей форме фанкойл состоит из вентилятора и змеевика:

• Вентилятор: Вентилятор используется для циркуляции воздуха через фанкойл и кондиционируемое помещение. Вентилятор всасывает воздух из помещения через фанкойл и нагнетает его обратно в помещение.
• Змеевик: Змеевик используется для нагрева или охлаждения воздуха, проходящего через фанкойл. В коммерческих зданиях змеевик обычно подключается к системе горячего или холодного водоснабжения.

Большинство фанкойлов также имеют воздушный фильтр .

Воздушный фильтр используется для фильтрации твердых частиц из воздуха перед тем, как они попадут в фанкойл. Воздушный фильтр помогает защитить внутренние компоненты фанкойла от пыли, а также очищает воздух в кондиционируемом помещении.

Пример фанкойла с подогревом воды

Фанкойлы обычно не подключаются к более крупной системе воздуховодов, но в некоторых случаях могут быть.

Ключевым определяющим фактором фанкойла является то, что он рециркулирует воздух только в заданном пространстве. Если устройство использует вентилятор для подачи наружного воздуха, то технически это не фанкойл, а устройство обработки воздуха.

В коммерческом ОВКВ фанкойл представляет собой особый тип устройства обработки воздуха, в котором используется вентилятор для рециркуляции воздуха в помещении и змеевик для нагрева или охлаждения воздуха, когда он проходит через устройство.

В жилом ОВКВ термин фанкойл используется в широком смысле и используется для обозначения блоков, которые имеют как минимум вентилятор и змеевик, независимо от того, подает он наружный воздух или нет.

Я рассматриваю все различия между фанкойлами и фанкойлами в статье о фанкойлах и вентиляционных установках.

Типы фанкойлов

Каждый фанкойл можно разделить на два основных типа в зависимости от расположения его вентилятора:

1. Продувочный. Вентилятор продувочного фанкойла находится перед (позади) змеевика. Вентилятор продувает воздух через змеевик теплообменника.
2. Проходной. Вентилятор проточного фанкойла находится ниже (перед) змеевика. Вентилятор всасывает воздух через теплообменный змеевик.

Сравнение продувочных и вытяжных фанкойлов. Вентилятор продувочного блока находится перед змеевиком, а вентилятор вытяжного блока – за змеевиком.

Существуют плюсы и минусы как продувочных, так и вытяжных фанкойлов. Как правило, проточные фанкойлы предпочтительнее для целей охлаждения и осушения.

Вы также можете классифицировать фанкойл на основе того, что проходит через его змеевик:

1. Хладагент. Если через змеевик проходит хладагент, то он считается фанкойлом прямого испарения.
2. Вода. Если через змеевик протекает вода, то он считается водяным фанкойлом.

В фанкойле с непосредственным охлаждением змеевик служит испарителем или конденсатором в холодильном цикле. Примером фанкойла прямого испарения является внутренний блок кондиционера сплит-системы.

В водяном фанкойле холодная или горячая вода проходит через змеевик для охлаждения или обогрева помещения. Гидравлические фанкойлы обычно используются только в больших зданиях с централизованными системами отопления и охлаждения. Вода охлаждается или нагревается в отдельной системе, такой как система охлажденной воды или система бойлера.

Существует два основных типа гидравлических фанкойлов:

1. 4-трубные фанкойлы
2. 2-трубные фанкойлы

Я расскажу о них ниже.

Как работает 4-трубный фанкойл

4-трубный фанкойл имеет два змеевика – охлаждающий и нагревательный. Каждый змеевик соединен с двумя трубами – одна труба для подачи воды, а другая – для возврата воды.

И охлаждающий, и нагревательный змеевик имеют свои собственные отдельные клапаны, поэтому имеются отдельные охлаждающие и нагревающие клапаны.

Клапан охлаждения открывается, если в помещении требуется охлаждение. Клапан отопления открывается, если в помещении требуется обогрев.

Схема 4-трубного фанкойла

Основное преимущество использования 4-трубного фанкойла в системе HVAC заключается в том, что охлаждающий и нагревательный змеевики отделены друг от друга, что позволяет одновременно обогревать и охлаждать все здание.

Например, если одна часть здания нуждается в охлаждении, а другая часть здания нуждается в обогреве, 4-трубная система позволит некоторым фанкойлам охлаждать здание, а другим фанкойлам обогревать здание при в то же время.

Еще одним преимуществом 4-трубного фанкойла является то, что он может осушать помещение. 4-трубный фанкойл может использовать охлаждающий змеевик для удаления влаги из воздуха, а затем использовать нагревательный змеевик для повторного нагрева воздуха. Это позволяет одновременно осушить и контролировать температуру в помещении.

Как работает 2-трубный фанкойл

В 2-трубном фанкойле один змеевик соединен с двумя трубами. Одна труба предназначена для подачи воды, а другая – для возврата воды.

Через змеевик проходит охлажденная или горячая вода, в зависимости от того, требуется ли в здании охлаждение или обогрев.

Поток через змеевик регулируется клапаном на одной из труб. Клапан открывается и закрывается в зависимости от потребности в отоплении или охлаждении помещения.

Схема 2-трубного фанкойла

Основным преимуществом использования 2-трубных фанкойлов в системе HVAC является то, что они дешевле в установке. Для установки 2-трубного фанкойла требуется меньше труда и материалов (труб, фитингов, клапанов и т. д.) по сравнению с 4-трубным фанкойлом.

Но как 2-трубный фанкойл узнает, по его трубам течет холодная или горячая вода? Разве это не было бы огромным беспорядком, если бы клапан открывался при попытке охладить помещение, а вместо этого через змеевик текла горячая вода?

К счастью, 2-трубный фанкойл способен определять, течет ли по его трубам холодная или горячая вода, с помощью переключающего датчика температуры.

Датчик температуры переключения крепится к водопроводной трубе и измеряет температуру воды в трубе.

Датчик переключения предназначен для определения того, протекает ли по трубе холодная или горячая вода:

• Когда датчик переключения обнаруживает, что по трубе течет горячая вода, плата управления фанкойла переходит в режим нагрева и открывается клапан, если в помещении требуется обогрев.
• Когда датчик переключения обнаруживает, что по трубе течет охлажденная вода, плата управления фанкойла переходит в режим охлаждения и открывает клапан, если в помещении требуется охлаждение.
