настенный конденсационный котел на природном и сжиженном га…
Domicompact f 24 b
- Изображение
- Текст
настенный конденсационный котел на
природном и сжиженном газе
DOMIcompact F 24 B
GС № 47 267 38
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, МОНТАЖУ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
ǘǛ09
Domicompact f 24 b, Декларация о соответствии
Страница 2
- Изображение
- Текст
2
DOMIcompact F 24 B
ВНИМАНИЕ:
Фирма “Ферроли” является участником инициативы “Учет сопровождения продукции”.
Эта инициатива направлена на улучшение стандартов установки и ввода в эксплуатацию
централизованных отопительных систем и на поддержку регулярного технического
обслуживания всех отопительных систем с целью обеспечения их безопасности и
эффективности.
Пожалуйста, ознакомьтесь с руководством по установке и обслуживанию.
Данное руководство по закону должно нахо
диться у конечного пользователя.
Если оборудование продается или передается
другому владельцу, или если владелец пере
езжает, оставляя оборудование, руководство
должно передаваться с оборудованием для
ознакомления новому владельцу и/или уста
новщику.
Неправильная установка или некачественное
техническое обслуживание освобождают прои
зводителя от всякой ответственности за трав
мирование людей или повреждение имущества.
Установка и техническое обслуживание должны
выполняться квалифицированным специалистом
в соответствии с действующими нормативами и с
инструкциями производителя.
Внимательно ознакомьтесь с предупреждения
ми в этом руководстве. Они содержат важную
информацию для безопасной установки, экс
плуатации и технического обслуживания.
Ремонт и замена частей должны проводиться
только квалифицированным персоналом с исполь
зованием только фирменных запчастей.
Несоблю
дение вышеизложенного может отрицательно
отразиться на безопасности оборудования.
Для обеспечения нормального функционирования
оборудования оно должно раз в год обслуживаться
квалифицированным специалистом.
Оборудование не должно применяться не по
назначению, для которого оно было разработано.
Неправильная установка и эксплуатация или
несоблюдение инструкций производителя осво
бождают производителя от всякой ответствен
ности за повреждения
После распаковки проверьте правильность комп
лектации и целостность содержимого упаковки.
Не допускайте детей к упаковке, поскольку она
может представлять опасность для них.
Если необходима очистка внешних частей, испо
льзуйте ткань, увлажненную мыльной водой.
Избегайте использования абразивных чистящих
материалов и растворителей.
Декларация о соответствии
Производитель: FERROLI S.p.A.
Адрес: Via Ritonda 78/a 37047 San Bonifacio (VR) Italy
заявляет, что данное устройство соответствует следующим директивам Европейского
Союза:
• Директива по газовому оборудованию 90/396
• Директива по КПД 92/42
• Директива о низковольтном оборудовании 73/23 (дополненной Директивой 93/68)
• Директива об электромагнитной совместимости 89/336 (дополненной Директивой 93/68)
Президент и законный представитель
Этот символ означает “Внимание!” и помещается он рядом с информацией о
безопасности.
Во избежание травмирования персонала и повреждения имущества
строго соблюдайте инструкции, помеченные этим знаком.
Этот символ привлекает внимание к примечанию или важной информации – читайте
особенно внимательно
Domicompact f 24 b
Страница 3
- Изображение
- Текст
3
DOMIcompact F 24 B
1. Инструкции по эксплуатации
……………………………………………………………. 4
1.1 В в е д е н и е
……………………………………………………………………………………… 4
1.2 П а н е л ь у п р а в л е н и я
………………………………………………………………. 5
1.3 В к л ю ч е н и е и в ы к л ю ч е н и е
………………………………………………. 6
1.4 Р е г у л и р о в к и
…………………………………………………………..
…………………… 6
1.5 Т е х н и ч е с к о е о б с л у ж и в а н и е
……………………………………………. 8
1.6 Н е и с п р а в н о с т и
…………………………………………………………………………. 8
2. Установка
……………………………………………………………………………………….9
2.1 О б щ и е у к а з а н и я
……………………………………………………………………… 9
2.2 Р а з м е щ е н и е к о т л а
……………………………………………………………….10
2.3 В о д о п р о в о д н ы е с о е д и н е н и я к о т л а
…………………………12
2.4 П о д к л ю ч е н и е к г а з о п р о в о д н о й с и с т е м е
……………….14
2.5 Э л е к т р и ч е с к и е с о е д и н е н и я
…………………………………………..14
2.6 Д ы м о х о д н а я с и с т е м а
.
…………………………………………………………15
2.7 П о д к л ю ч е н и я с л и в а к о н д е н с а т а
………………………………..23
3. Уход и техническое обслуживание
…………………………………………………. 25
3.1 Р е г у л и р о в к и
……………………………………………………………………………….25
3.2 В в о д в э к с п л у а т а ц и ю
…………………………………………………………..27
3.3 Т е х н и ч е с к о е о б с л у ж и в а н и е
……………………………………………28
3.4 У с т р а н е н и е н е и с п р а в н о с т е й
……………………………………….30
4. Технические данные и характеристики
………………………………………………. 31
4.1 Г а б а р и т н ы е и п р и с о е д и н и т е л ь н ы е р а з м е р ы
……31
4.
2 О б щ и й в и д и о с н о в н ы е у з л ы
…………………………………………32
4.3 С х е м а г и д р а в л и ч е с к и х с о е д и н е н и й
………………………..33
4.4 Т е х н и ч е с к и е х а р а к т е р и с т и к и
………………………………………..34
4.5 Д и а гр а м м ы
………………………………………………………………………………….35
4.6 Т а й м е р
…………………………………………………………………………………………..36
4.7 Э л е к т р и ч е с к а я с х е м а
…………………………………………………………37
Инструкции по эксплуатации, Domicompact f 24 b, 1 введение
Страница 4
- Изображение
- Текст
4
DOMIcompact F 24 B
1. Инструкции по эксплуатации
1.1 Введение
ɍɜɚɠɚɟɦɵɣ ɩɨɤɭɩɚɬɟɥɶ
, ɛɥɚɝɨɞɚɪɢɦ ɜɚɫ ɡɚ ɜɵɛɨɪ DOMIcompact F 24 B – ɧɚɫɬɟɧɧɨɝɨ ɤɨɬɥɚ ɩɪɨɢɡɜɨɞɫɬɜɚ
ɤɨɦɩɚɧɢɢ
“Ɏɟɪɪɨɥɢ”, ɨɬɥɢɱɚɸɳɟɝɨɫɹ ɫɨɜɪɟɦɟɧɧɵɦ ɞɢɡɚɣɧɨɦ, ɪɟɚɥɢɡɨɜɚɧɧɵɦɢ ɜ ɧɟɦ ɩɟɪɟɞɨɜɵɦɢ
ɬɟɯɧɢɱɟɫɤɢɦɢ ɪɟɲɟɧɢɹɦɢ
, ɜɵɫɨɤɨɣ ɧɚɞɟɠɧɨɫɬɶɸ ɢ ɤɚɱɟɫɬɜɨɦ ɢɫɩɨɥɧɟɧɢɹ.
ɉɨɠɚɥɭɣɫɬɚ, ɜɧɢɦɚɬɟɥɶɧɨ
ɩɪɨɱɬɢɬɟ ɧɚɫɬɨɹɳɟɟ ɪɭɤɨɜɨɞɫɬɜɨ ɢ ɫɨɯɪɚɧɢɬɟ ɟɝɨ ɞɥɹ ɢɫɩɨɥɶɡɨɜɚɧɢɹ ɩɪɢ ɞɚɥɶɧɟɣɲɟɣ ɷɤɫɩɥɭɚɬɚɰɢɢ ɩɪɢɛɨɪɚ
.
DOMIcompact F 24 B ɩɪɟɞɫɬɚɜɥɹɟɬ ɫɨɛɨɣ ɜɵɫɨɤɨɩɪɨɢɡɜɨɞɢɬɟɥɶɧɵɣ ɤɨɧɞɟɧɫɚɰɢɨɧɧɵɣ ɤɨɬɟɥ ɞɥɹ ɨɬɨɩɥɟɧɢɹ
ɩɨɦɟɳɟɧɢɣ ɢ ɩɪɨɢɡɜɨɞɫɬɜɚ ɝɨɪɹɱɟɣ ɜɨɞɵ
, ɪɚɛɨɬɚɸɳɢɣ ɧɚ ɩɪɢɪɨɞɧɨɦ ɢɥɢ ɫɠɢɠɟɧɧɨɦ ɝɚɡɟ (ɧɚɫɬɪɚɢɜɚɟɬɫɹ ɜɨ
ɜɪɟɦɹ ɭɫɬɚɧɨɜɤɢ
) ɢ ɭɩɪɚɜɥɹɟɦɵɣ ɫɨɜɪɟɦɟɧɧɨɣ ɦɢɤɪɨɩɪɨɰɟɫɫɨɪɧɨɣ ɫɢɫɬɟɦɨɣ.

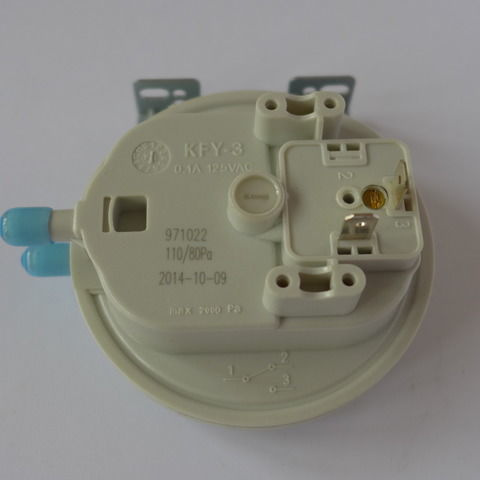

Ʉɨɬɟɥ ɫɨɫɬɨɢɬ ɢɡ ɩɟɪɜɢɱɧɨɝɨ ɦɟɞɧɨɝɨ ɩɥɚɫɬɢɧɱɚɬɨɝɨ ɬɟɩɥɨɨɛɦɟɧɧɢɤɚ
, ɜɬɨɪɢɱɧɨɝɨ ɚɥɸɦɢɧɢɟɜɨɝɨ
ɬɟɩɥɨɨɛɦɟɧɧɢɤɚ
, ɨɛɟɫɩɟɱɢɜɚɸɳɟɝɨ ɷɮɮɟɤɬɢɜɧɭɸ ɤɨɧɞɟɧɫɚɰɢɸ ɜɨɞɹɧɨɝɨ ɩɚɪɚ, ɫɨɞɟɪɠɚɳɟɝɨɫɹ ɜ ɞɵɦɨɜɵɯ
ɝɚɡɚɯ
, ɢ ɝɨɪɟɥɤɢ ɫ ɷɥɟɤɬɪɨɧɧɵɦ ɪɨɡɠɢɝɨɦ ɢ ɢɨɧɢɡɚɰɢɨɧɧɨɣ ɫɢɫɬɟɦɨɣ ɤɨɧɬɪɨɥɹ ɩɥɚɦɟɧɢ.
Ʉɨɬɟɥ ɩɨɥɧɨɫɬɶɸ ɝɟɪɦɟɬɢɱɟɫɤɢ ɢɡɨɥɢɪɨɜɚɧ ɨɬ ɩɨɦɟɳɟɧɢɹ
, ɝɞɟ ɨɧ ɭɫɬɚɧɨɜɥɟɧ: ɜɨɡɞɭɯ, ɧɟɨɛɯɨɞɢɦɵɣ ɞɥɹ
ɝɨɪɟɧɢɹ

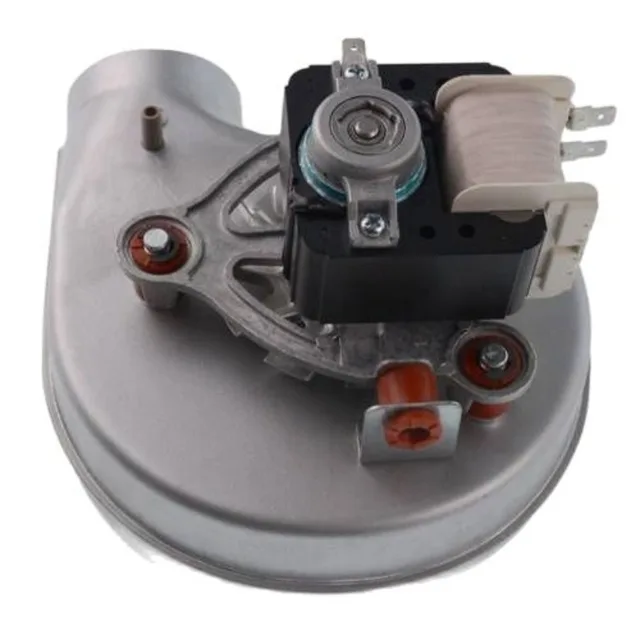

, ɡɚɛɢɪɚɟɬɫɹ ɫɧɚɪɭɠɢ ɩɨɦɟɳɟɧɢɹ. Ʉɨɬɟɥ ɨɛɨɪɭɞɨɜɚɧ ɬɚɤɠɟ ɜɟɧɬɢɥɹɬɨɪɨɦ, ɦɨɞɭɥɢɪɭɸɳɢɦ ɝɚɡɨɜɵɦ
ɤɥɚɩɚɧɨɦ

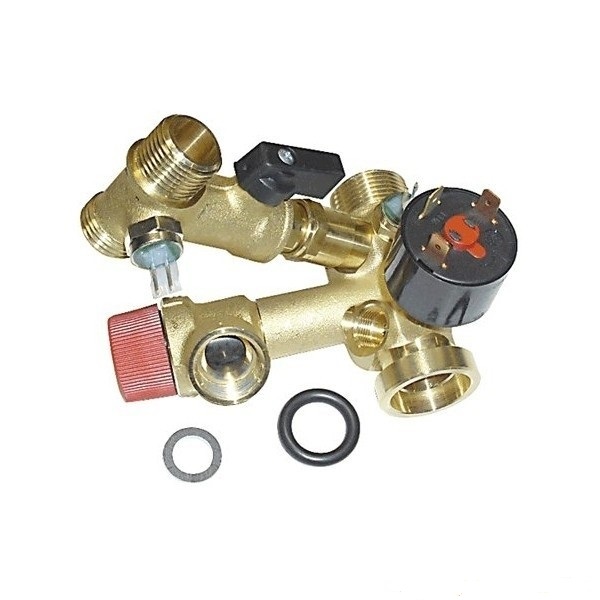

, ɰɢɪɤɭɥɹɰɢɨɧɧɵɦ ɧɚɫɨɫɨɦ, ɪɚɫɲɢɪɢɬɟɥɶɧɵɦ ɛɚɤɨɦ, ɪɟɥɟ ɩɪɨɬɨɤɚ, ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɦ ɤɥɚɩɚɧɨɦ,
ɞɚɬɱɢɤɚɦɢ ɬɟɦɩɟɪɚɬɭɪɵ
, ɩɪɟɞɨɯɪɚɧɢɬɟɥɶɧɵɦ ɬɟɪɦɨɫɬɚɬɨɦ ɢ ɪɟɥɟ ɧɢɡɤɨɝɨ ɞɚɜɥɟɧɢɹ ɜɨɞɵ.
Ȼɥɚɝɨɞɚɪɹ ɦɢɤɪɨɩɪɨɰɟɫɫɨɪɧɨɣ ɫɢɫɬɟɦɟ ɭɩɪɚɜɥɟɧɢɹ ɢ ɪɟɝɭɥɢɪɨɜɤɢ ɫ ɮɭɧɤɰɢɟɣ ɚɜɬɨɞɢɚɝɧɨɫɬɢɤɢ
, ɤɨɬɺɥ
ɪɚɛɨɬɚɟɬ
, ɜ ɨɫɧɨɜɧɨɦ, ɜ ɚɜɬɨɦɚɬɢɱɟɫɤɨɦ ɪɟɠɢɦɟ. Ⱥɩɩɚɪɚɬɭɪɚ ɭɩɪɚɜɥɟɧɢɹ ɚɜɬɨɦɚɬɢɱɟɫɤɢ ɪɟɝɭɥɢɪɭɟɬ
ɬɟɩɥɨɜɭɸ ɦɨɳɧɨɫɬɶ ɫɢɫɬɟɦɵ ɨɬɨɩɥɟɧɢɹ ɧɚ ɨɫɧɨɜɚɧɢɢ ɬɟɦɩɟɪɚɬɭɪɵ ɜɧɭɬɪɢ ɢ ɫɧɚɪɭɠɢ ɡɞɚɧɢɹ
(ɟɫɥɢ
ɭɫɬɚɧɨɜɥɟɧ ɞɚɬɱɢɤ ɬɟɦɩɟɪɚɬɭɪɵ ɧɚɪɭɠɧɨɝɨ ɜɨɡɞɭɯɚ
) ɢ ɫ ɭɱɟɬɨɦ ɨɫɨɛɟɧɧɨɫɬɟɣ ɫɚɦɨɝɨ ɡɞɚɧɢɹ ɢ ɟɝɨ
ɪɚɫɩɨɥɨɠɟɧɢɹ
. Ɇɨɳɧɨɫɬɶ ɫɢɫɬɟɦɵ Ƚȼɋ ɬɚɤɠɟ ɪɟɝɭɥɢɪɭɟɬɫɹ ɚɜɬɨɦɚɬɢɱɟɫɤɢ ɢ ɜ ɧɟɩɪɟɪɵɜɧɨɦ ɪɟɠɢɦɟ, ɱɬɨ
ɩɨɡɜɨɥɹɟɬ ɨɛɟɫɩɟɱɢɬɶ ɛɵɫɬɪɨɬɭ ɩɪɢɝɨɬɨɜɥɟɧɢɹ ɝɨɪɹɱɟɣ ɜɨɞɵ ɢ ɫɨɡɞɚɧɢɟ ɤɨɦɮɨɪɬɧɵɯ ɭɫɥɨɜɢɣ ɩɪɢ ɥɸɛɨɦ ɟɟ
ɪɚɫɯɨɞɟ
.
ɉɨɥɶɡɨɜɚɬɟɥɸ ɨɫɬɚɟɬɫɹ ɥɢɲɶ ɭɫɬɚɧɨɜɢɬɶ ɠɟɥɚɟɦɭɸ ɬɟɦɩɟɪɚɬɭɪɭ ɜ ɩɨɦɟɳɟɧɢɢ
(ɫ ɩɨɦɨɳɶɸ ɤɨɦɧɚɬɧɨɝɨ
ɬɟɪɦɨɫɬɚɬɚ
, ɩɨɫɬɚɜɥɹɟɦɨɝɨ ɞɨɩɨɥɧɢɬɟɥɶɧɨ, ɢɥɢ ɫ ɩɭɥɶɬɚ ɞɢɫɬɚɧɰɢɨɧɧɨɝɨ ɭɩɪɚɜɥɟɧɢɹ), ɢɥɢ ɨɬɪɟɝɭɥɢɪɨɜɚɬɶ
ɬɟɦɩɟɪɚɬɭɪɭ ɜ ɫɢɫɬɟɦɟ ɨɬɨɩɥɟɧɢɹ ɢ ɭɫɬɚɧɨɜɢɬɶ ɠɟɥɚɟɦɭɸ ɬɟɦɩɟɪɚɬɭɪɭ ɜ ɜɵɯɨɞɧɨɦ ɬɪɭɛɨɩɪɨɜɨɞɟ ɫɢɫɬɟɦɵ
Ƚȼɋ
. ɋɢɫɬɟɦɚ ɭɩɪɚɜɥɟɧɢɹ ɢ ɪɟɝɭɥɢɪɨɜɤɢ ɨɛɟɫɩɟɱɢɬ ɨɩɬɢɦɚɥɶɧɭɸ ɪɚɛɨɬɭ ɤɨɬɥɚ ɜ ɬɟɱɟɧɢɟ ɜɫɟɝɨ ɝɨɞɚ.
Ⱦɢɫɩɥɟɣ ɧɟɩɪɟɪɵɜɧɨ ɨɬɨɛɪɚɠɚɟɬ ɪɚɛɨɱɢɣ ɪɟɠɢɦ ɤɨɬɥɚ ɢ ɞɚɟɬ ɜɨɡɦɨɠɧɨɫɬɶ ɩɨɥɭɱɚɬɶ ɞɨɩɨɥɧɢɬɟɥɶɧɵɟ
ɫɜɟɞɟɧɢɹ ɨ ɬɟɦɩɟɪɚɬɭɪɟ ɨɬ ɨɬɞɟɥɶɧɵɯ ɞɚɬɱɢɤɨɜ
, ɤɨɧɬɪɨɥɢɪɨɜɚɬɶ ɭɫɬɚɧɨɜɥɟɧɧɵɟ ɩɚɪɚɦɟɬɪɵ ɢɥɢ ɢɡɦɟɧɹɬɶ ɢɯ
ɡɧɚɱɟɧɢɹ
. ȼ ɫɥɭɱɚɟ ɜɨɡɧɢɤɧɨɜɟɧɢɹ ɫɛɨɟɜ ɜ ɪɟɠɢɦɟ ɪɚɛɨɬɵ ɤɨɬɥɚ ɢɥɢ ɜɫɟɣ ɫɢɫɬɟɦɵ ɨɬɨɩɥɟɧɢɹ, ɧɚ ɞɢɫɩɥɟɣ
ɧɟɦɟɞɥɟɧɧɨ ɜɵɜɨɞɹɬɫɹ ɫɨɨɬɜɟɬɫɬɜɭɸɳɢɟ ɫɢɝɧɚɥɵ
, ɢ, ɟɫɥɢ ɷɬɨ ɜɨɡɦɨɠɧɨ, ɚɜɬɨɦɚɬɢɱɟɫɤɢ ɩɪɨɢɡɜɨɞɹɬɫɹ
ɧɟɨɛɯɨɞɢɦɵɟ ɤɨɪɪɟɤɬɢɪɨɜɤɢ
.
Domicompact f 24 b, 2 панель управления, Информация о текущем состоянии котла
Страница 5
- Изображение
- Текст
5
DOMIcompact F 24 B
1.2 Панель управления
На панели управления установлены две ручки управления, многофункциональная кнопка и дисплей.
рис. 1
Котел в дежурном режиме
Режим котла дежурный / ЕСО
Подогрев воды в системе отопления
(горелка включена)
Подогрев воды в системе ГВС
(горелка включена)
Коды неисправностей (см.
гл. 1.6 или 3.0)
Режим TEST
(горелка включена)
Котел выключен
Дисплей
Состояние
Информация о текущем состоянии котла
При нормальном функционировании на дисплей выводится информация о состоянии котла (рис. 1).
Обозначения
1 Регулятор температуры в системе отопления и
переключатель Лето/Зима/Выключено.
2 Регулятор температуры в системе ГВС и выключатель.
3 Многофункциональная кнопка ECO/RESET/TEST
4 Температурный дисплей.
При работе в режиме отопления (включая дежурный
режим) на дисплее отображается температура в контуре
отопления. При работе системы ГВС дисплей
отображает температуру горячей воды.
5 Индикатор подогрева воды в системе отопления
Загорается при подогреве воды или при установке
нового значения температуры в отопительном контуре.
6 Индикатор пламени
Появляется, когда включена горелка.
7 Индикатор режима ЕСО
Выводится на дисплей, когда включен режим ЕСО
(экономия).
8 Индикатор подогрева воды в системе ГВС
Загорается при подогреве воды или при установке
нового значения температуры в системе ГВС.
Domicompact f 24 b, 4 регулировки, 3 включение и выключение
Страница 6
- Изображение
- Текст
6
DOMIcompact F 24 B
защита от замерзания функционирует.
1.4 Регулировки
Котел выключен
Котел работает в режиме “Лето”
Котел работает только на систему
отопления, а система ГВС выключена
Котел работает в режиме “Зима”
Переключение в режимы Лето/Зима
Устанавливая регуляторы 1 и 2 в соответствующие положения, можно выключать котел,
задавать режим “Зима” или “Лето”, или отключать систему ГВС.
1.3 Включение и выключение
Розжиг
• Откройте запорный газовый вентиль на котле.
• Вытесните газом воздух из трубы.
• Включите 3 амперный выключатель (см.
п. 2.5)
• Установите регуляторы температуры в системах
отопления и ГВС на требуемые значения.
• После этого котел будет работать автоматически при
отборе горячей воды или при поступлении запросов от
таймера или от комнатного термостата.
Выключение
Установите регуляторы 1 и 2 (Рис. 1) на минимум.

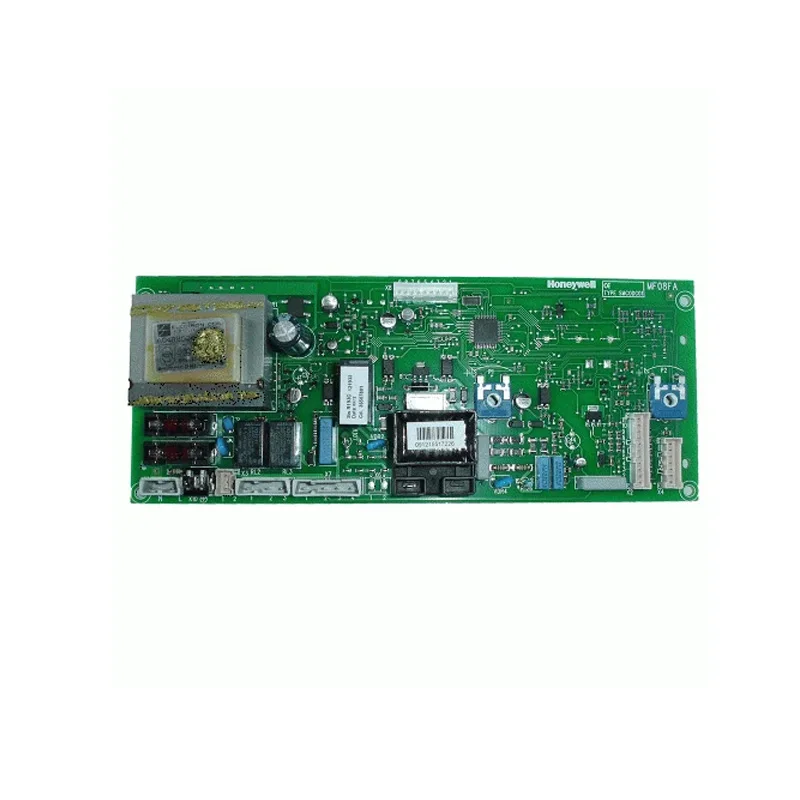

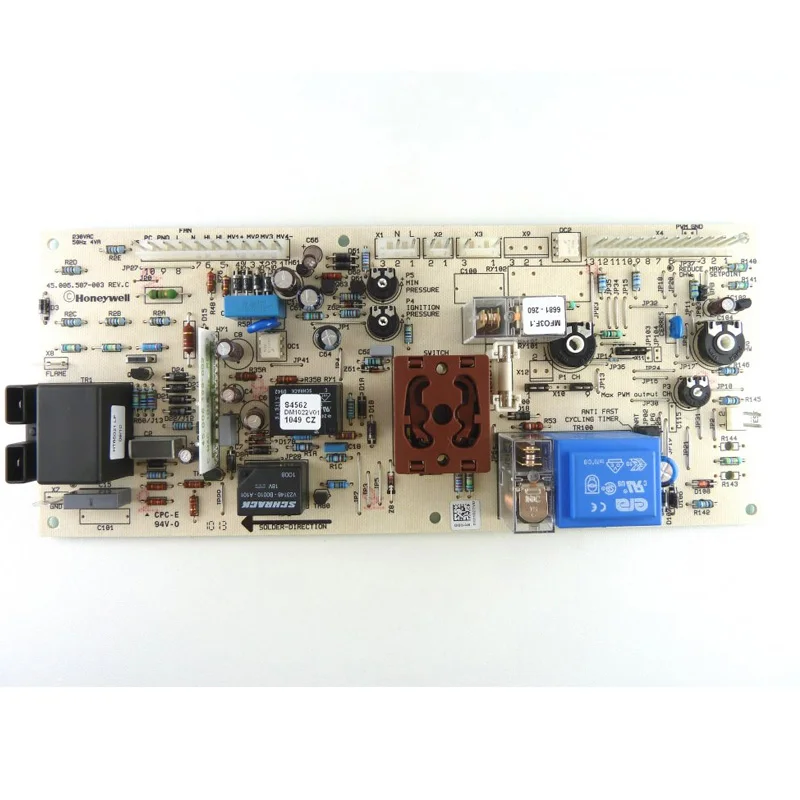

При выключенном котле электронная плата остается
под напряжением. При выключенном отоплении и
ГВС, когда на дисплее отображаются прочерки
Защита от замерзания не будет работать, если прекратится подача
электроэнергии или газа. Во избежание повреждений, вызванных замерзанием, в
случае выключения на длительный срок зимой рекомендуется сливать всю воду из
котла, систем отопления и ГВС, или же сливать воду только из системы ГВС, а в
систему отопления добавлять подходящий антифриз, как это описано в
соответствующей главе. 2.3.
Domicompact f 24 b
Страница 7
- Изображение
- Текст
7
DOMIcompact F 24 B
Если подключен удаленный таймер (в комплект поставки не входит), температура в
системах отопления и ГВС может регулироваться дистанционно.
Выключение котла, переключение режимов “ЗИМА/ЛЕТО” и выключение ГВС с
помощью регуляторов имеет приоритет над дистанционным управлением от
таймера (в комплект поставки не входит), если он подключен.
Установка температуры отопления
Температура в подающем контуре системы отопления задается соответствующим
регулятором (Рис. 1, поз. 1).
Ее можно задавать в пределах от 30 °C до 85° C, однако, не рекомендуется
эксплуатировать котел при температурах ниже 45 °C. При повороте регулятора на
дисплее появляется мигающий значок, изображающий радиатор и значение
установленной температуры. Через 5 секунд после завершения регулировки дисплей
возвращается к отображению фактической рабочей температуры котла (при условии,
что в это время имеется потребность нагреве воды отопления).
Регулирование температуры ГВС
Температура в системе ГВС задается соответствующим регулятором (Рис. 1, поз. 2).
Ее можно устанавливать в пределах от 40 °C до 55 °C.
При повороте регулятора на
дисплее появляется мигающий значок, изображающий кран, и значение установленной
температуры. Через 5 секунд после завершения регулировки дисплей возвращается к
отображению фактической рабочей температуры (при условии, что в это время имеется
потребность нагреве воды ГВС).
Выбор режимов ECO/COMFORT
Котёл оборудован специальным устройством, обеспечивающим высокую скорость
приготовления горячей воды и очень комфортные условия для пользователя. Если
данное устройство включено (режим COMFORT), температура воды в котле под
держивается на заданном уровне, а это означает, что горячая вода из котла при откры
тии крана поступает сразу без какой либо задержки.
Устройство можно выключить (перейти в режим ECO), если нажать многофункци
ональную кнопку и придержать ее в нажатом состоянии в течение 2 х секунд. В режиме
ECO на дисплей выводится соответствующая надпись (ECO). Для перехода в режим
COMFORT снова на 2 секунды нажмите многофункциональную кнопку.
Надпись ECO
исчезнет с дисплея.
Переход в режим TEST
Трехкратное нажатие в течение 3 х секунд многофункциональной кнопки
вызывает переход системы в режим TEST (символы систем отопления и ГВС
мигают одновременно). Если режим TEST был включен случайно, для выхода из
него снова нажмите многофункциональную кнопку 3 раза в течение 3 х секунд. (
Тестирование, если его не остановить раньше, длится 15 минут).
Domicompact f 24 b, 5 техническое обслуживание 1.6 неисправности
Страница 8
- Изображение
- Текст
8
DOMIcompact F 24 B
1.5 Техническое обслуживание
1.6 Неисправности
Котел заблокирован
Недостаточное давление
в системе отопления
Способ устранения
Неисправность
Код на дисплее
Настоятельно рекомендуется ежегодно выполнять техническое обслуживание котла и
отопительной системы. Руководствуйтесь инструкциями, изложенными в разделе “
Техническое обслуживание” данного руководства.
Корпус котла, панель управления и внешние части котла можно чистить мягкой увлажненной
тканью.
Нельзя использовать абразивы и растворители.
Котел оборудован совершенной системой автодиагностики, которая сигнализирует о
неисправностях через дисплей. Некоторые неисправности (от F1 до F3) вызывают остановку
котла. В данной ситуации работа должна возобновляться вручную нажатием многофункци
ональной кнопки (RESET) в течение 1 секунды или с дистанционного таймера, если он
установлен. Другие неисправности (от F5 до F37) вызывают временную блокировку котла,
которая снимается автоматически, как только параметр, вызвавший блокировку, возвра
щается в нормальный рабочий диапазон.
Ниже перечислены нарушения в работе котла, вызываемые простыми неисправностями, кото
рые может устранить сам пользователь.
Если после двух попыток перезапуска неисправность остается, обратитесь за помощью в
ближайший сервисный центр.
Описание других неисправностей можно найти в разделе “Устранение неисправностей”.
Убедитесь, что газовые вентили перед котлом и на
газовом счетчике открыты. Проверьте слив конденсата
и убедитесь, что он не засорен. Нажмите
многофункциональную кнопку (удерживайте ее 1
секунду). Если блокировка повторяется, обратитесь в
ближайший сервисный центр.
Через специальный кран для заполнения (см. стр.11)
долейте в систему отопления воду так, чтобы давление
холодной воды было 1–1,5 бар.
Прежде, чем вызывать сервисного инженера фирмы “Ферроли”, убедитесь, что проблема не
связана с отсутствием газа или электричества.
2. установка, Domicompact f 24 b
Страница 9
- Изображение
- Текст
9
DOMIcompact F 24 B
2. 2. УСТАНОВКА
2.1 Общие указания
Данное оборудование должно устанавливаться в строгом соответствии с
действующими местными нормами, правилами и предписаниями.
Данный котёл допускается использовать исключительно по назначению, для
которого он был разработан.
Котёл предназначен для подогрева воды до температуры ниже точки кипения и должен
подключаться к бытовой системе отопления и/или ГВС, для которой
производительность котла, его характеристики и мощность отопления достаточны.
Любое другое применение котла считается неправильным.
УСТАНОВКА КОТЛА ДОЛЖНА ВЫПОЛНЯТЬСЯ ТОЛЬКО КВАЛИФИЦИРОВАННЫМ
ПЕРСОНАЛОМ В СООТВЕТСТВИИ СО ВСЕМИ ИНСТРУКЦИЯМИ, ИЗЛОЖЕННЫМИ В
ДАННОМ ТЕХНИЧЕСКОМ РУКОВОДСТВЕ, С ПОЛОЖЕНИЯМИ ТЕКУЩЕГО
ЗАКОНОДАТЕЛЬСТВА, С РЕКОМЕНДАЦИЯМИ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ, С
МЕСТНЫМИ НОРМАМИ И ПРАВИЛАМИ ПРОФЕССИОНАЛЬНОГО МАСТЕРСТВА.
Неправильная установка котла может стать причиной повреждений и ранений, за
которые производитель не несет никакой ответственности.
Domicompact f 24 b, 2 размещение котла
Страница 10
- Изображение
- Текст
10
DOMIcompact F 24 B
Минимум
A
B
D
5 cm
20 cm
60 cm
(если шкаф имеет дверцу)
C
20 cm
Таблица 1
рис.
2
2.2 Размещение котла
Шаблон для сверления отверстий в стене
рис. 3
Камера сгорания котла герметично изолирована от помещения, где котел установлен. Помещение
должно иметь достаточно хорошую вентиляцию, чтобы не допустить возникновения опасных
условий даже при незначительной утечке газа. Соблюдение данного стандарта требуется в
соответствии с директивой ЕЕС № 90/396 для всех газовых агрегатов, включая таковые с так
называемой герметичной камерой сгорания.
На месте установки не должно быть пыли, воспламеняющихся материалов, предметов или газов,
вызывающих коррозию. Помещение должно быть сухим и защищено от промерзания.
Котел предназначен для установки на капитальной стене. Крепление к стене с использованием
входящих в комплект крепежа и скобы должно обеспечить надежную и эффективную фиксацию
агрегата.
Если котёл помещается в шкаф или рядом с другим оборудованием, следует предусмотреть
пространство для нормального доступа для технического обслуживания.
На Рис. 2 и в Таблице 1
приведены минимальные размеры пространств, которые необходимо оставить с разных сторон
агрегата.
Котёл не требует вентиляции помещения в связи со сжиганием газа.
Используя шаблон, выберите подходящее место для монтажа котла, разметьте отверстие для дымохода и
отверстия для крепления котла. Просверлите два отверстия диаметром 10 мм и глубиной 70 мм для дюбелей.
Вставьте в левое и правое отверстия стандартные дюбели, а в отверстие посередине – специальный дюбель.
Закрепите скобу к стене с двух сторон стопорной гайкой М8. Прикрепите котел к скобе специальной “
секретной” гайкой М8, как показано на Рис. 3. Используя полое сверло, просверлите отверстие диаметром 118
мм для дымохода, как описано на стр. 17.
