Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

  • камеры для воды;
  • диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
  • гнезда с клапаном;
  • патрубка подсоединения к системе.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Нужен ли гидроаккумулятор для погружного насоса?

  • Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
  • При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
  • Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений. Поэтому важность гидроаккумулятора очевидна.

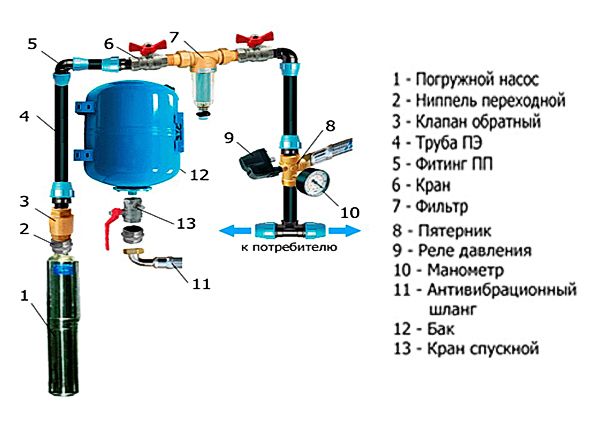

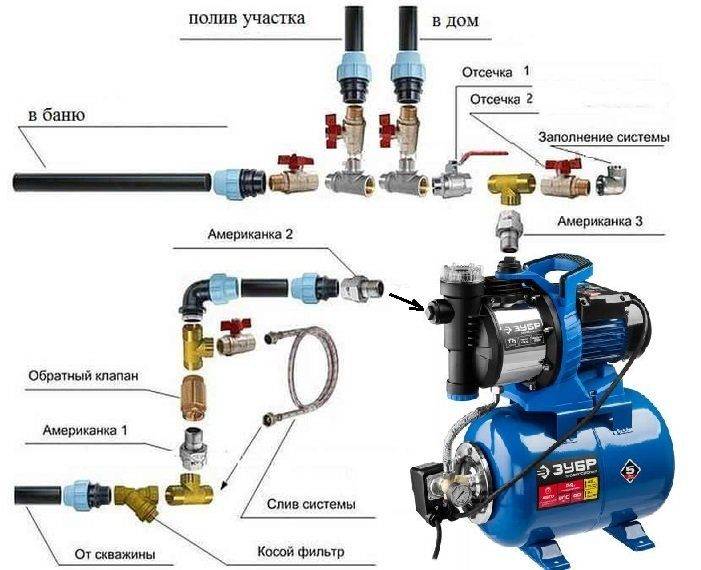

Схема подключения гидроаккумулятора

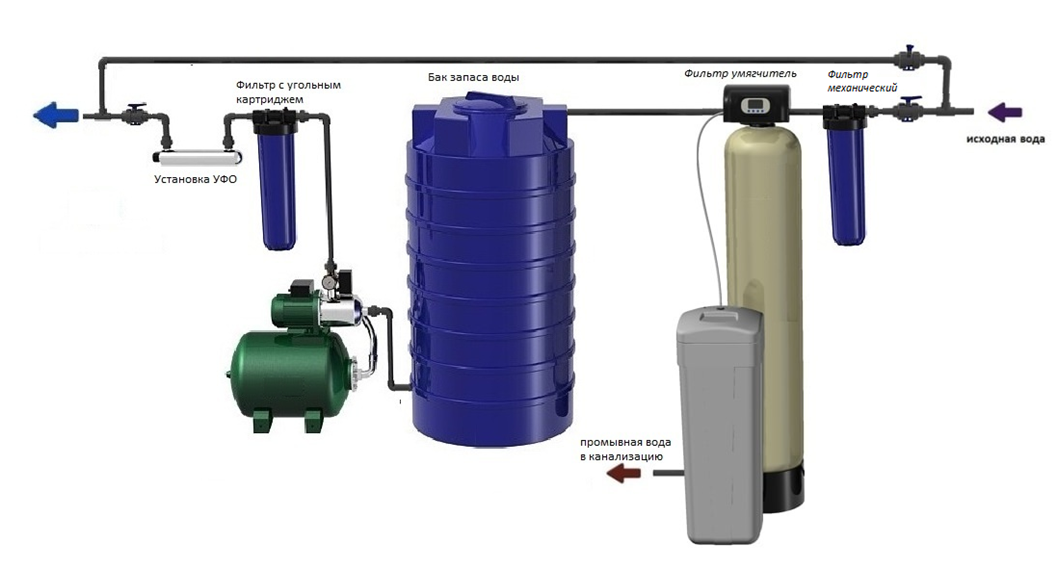

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, манометр, трубопровод, ну и, конечно же, электрическое питание.

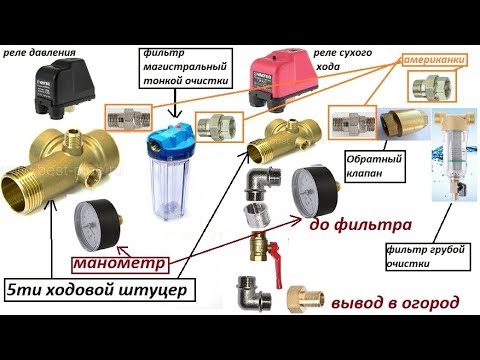

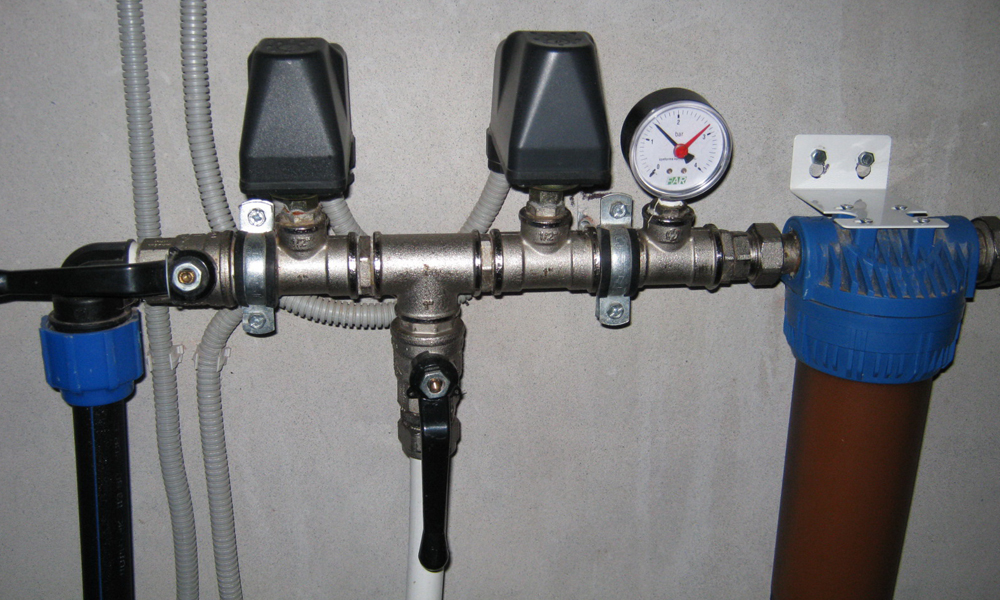

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место. Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера. 5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.  Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

  • Опускаем насос в скважину;
  • Необходимо закрепить страховочный трос, который удерживает насос;
  • Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
  • Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

  • Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
  • Открывается крышка реле и включается насос для заполнения системы водой.
  • После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
  • Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
  • Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
  • Все настройки должны проводиться при выключенном насосном оборудовании.
  • После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:


  1. Погружной насос перекачивает воду из скважины в гидробак;
  2. По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
  3. Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.


Схема подключения реле давления PM /5 к насосу

Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему. Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две — «line». Внизу — две для подсоединения заземления. Такой вид имеет PM/5 внутри.


2011 – 2021 © Компания «Первая вода».
Использование материалов сайта возможно только с письменного согласия руководства

Гидроаккумулятор и реле давления – re-filter

Проверка и настройка гидроаккумулятора и реле давления

После кессона и скважины стоит обратить внимание на ГА и РД — гидроаккумулятор и реле давления.
Это важные элементы водоснабжения дома. За их здоровьем тоже надо следить. Будучи неисправными они могут натворить дел!
Гидроаккумулятор должен стоять сразу после насоса, до всех кранов, фильтров и т.п.

На что смотреть в первую очередь?

Первым делом надо следить за воздухом в гидроаккумуляторе и за диапазоном регулировки реле давления.

Говоря кратко, реле давления должно отключать насос при достижении давления ~4 атм, а включать его на 1,0-1,5 атм ниже, т. е. в районе 2,5-3 атм.

Давление воздуха в пустом ГА должно быть порядка 0,9 от нижнего порога срабатывания. Если насос включается на 2 атм, то пустой(!) ГА нужно накачать до 1,8 атм.

Зачем нужен воздух в ГА

Воздух служит аккумулятором давления в системе водопровода. Это нужно для того, чтобы насос подачи воды не включался каждый раз, как сольётся вода в унитазе. Проще пояснить назначение ГА на примере, когда ГА неисправен и из него ушёл воздух. В таком случае, если открыть кран в доме, давление воды резко упадёт и реле давления включит насос. Он быстро поднимет давление и реле давления отключится. Давление резко упадёт… и т.д. В результате насос будет включаться и выключаться буквально через несколько секунд или через десяток секунд. В любом случае это очень вредно для мотора насоса, т.к. любой электродвигатель испытывает большие нагрузки в момент включения. Лучше, если насос проработает непрерывно сутки напролёт, чем будет в течение часа включаться каждую минуту. В таком режиме электродвигатель насоса долго не протянет и перегорит. Замена насоса — дорогое удовольствие. Поэтому следите за воздухом в ГА.

Как проверить воздух в гидроаккумуляторе?

Простой способ — открыть кран в доме и посмотреть, как ведёт себя манометр на ГА.
Если стрелка еле-еле переползает с одного деления на другое, и ждать, пока сработает реле давления приходится ощутимо долго, то всё нормально — воздух есть. Если же стрелка довольно быстро мечется по циферблату, то ГА надо подкачать.

При этом если чувствуется, что гидроаккумулятор полон воды и воздуха там почти нет, то следует проверить состояние резиновой груши.
Надо полностью стравить воздух из ГА и убедиться, что из ниппеля для воздуха не пойдёт вода. Если вода пошла, то грушу или сам гидроаккумулятор пора менять. Временно можно накачать туда воздух, но это поможет буквально на пару дней. Потом воздух растворится в воде и уйдёт из ГА и насос опять начнет частить.

Правильный способ — отключить насос, сбросить давление воды в системе и замерить давление воздуха в ГА.
На пустом ГА давление воздуха должно быть 0,9 от нижнего порога срабатывания. Например, если РД включает насос при давлении 2атм, то в пустом ГА давление воздуха должно быть 1,8атм.

Важно не перекачать гидроаккумулятор.

Если давление в пустом ГА будет больше, чем давление включения реле давления, то будет наблюдаться следующая картина. Вы открываете кран, вода течёт ровно и спокойно довольно долго, потом вдруг напор резко падает, вода «кончается», а через несколько секунд опять течёт как ни в чем не бывало. В таком случае надо немного стравить воздух из ГА до тех пор, пока не закончатся такие «провалы».
