Технические характеристики

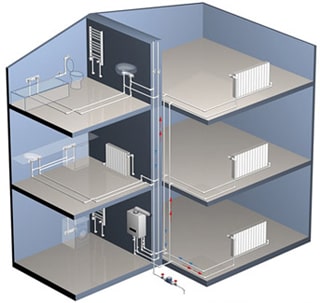

Для отопительных/охлодительных систем внутри помещений, трубы композит и фитинги производят на основании бъявленного критерия качества ÜBM-05-BK-056 Институтом Стандартизации Турции.
Свойство | Параметры испытания
|
Метод испытания | |||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Устойчивость к деформации (размерная стабильность) |
%2 |
|
EN 743 | ||||||||||||||||||||||||
Испытание по методу падающего шарика – Сопротивление удару |
Не должно быть разломов и трещинообразования. |
|
|||||||||||||||||||||||||
Скорость течения расплава (Сырье) | 10 мин |
|
ISO 1133 | ||||||||||||||||||||||||
Скорость течения расплава (Труба) |
Разница по сравнению с результатом сырья должна быть макс. 30 %. |
|
ISO 1133 |
Свойство | Значение | Параметры испытания | Метод испытания | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Сопротивление внутреннему |
Не должно быть повреждений в течение всего испытания |
|
TS EN ISO 1167 – 1/2 |
Tрубы КОМПОЗИТ получили гигиенические сертификаты TSEK и ГОСТ подтверждающие о том, что они не оказывают негативного влияния на здоровье человека, не изменяют цвет, вкус и запах воды. Соответствие Санитарному кодексу Турецкой Республики было подтверждено и сертифицировано Институтом Гигиенологии.
Характеристики | Единица тестирования | Метод тестирования | Показатель | |
---|---|---|---|---|
Плотность | +23C | g/cm3 | ISO 1183 | 0,909 |
Точка плавления | MFR 190/5 MFR 230/2,16 MFR 230/5 |
g/10 min g/10 min g/10 min |
ISO 1133 ISO 1133 ISO 1133 |
0,55 0,30 1,20 |
Показатель объемного расхода |
MFR 230/2,16 | cm3/10 min | ISO 1133 | 0,4 |
Напряжение разрыва |
(50 mm/min) | MPa | ISO 527/1+2 | 25 |
Удлинение при разрыве |
(50 mm/min) | % | ISO 527/1+2 | 600 |
Твердость к р епления D |
(3 sec value) | DIN 53505 | 65 | |
Испытание на удар по Шарпи (Устойчивость) | +23°C 0°C -30°C |
kJ/m² kJ/m² kJ/m² |
ISO 179/1eU ISO 179/1eU ISO 179/1eU |
43 43 43 |
Устойчивость удару Испытание зазубриванием по Шарпи |
+23°C 0°C -30°C |
kJ/m² kJ/m² kJ/m² |
ISO 179/1eA ISO 179/1eA ISO 179/1eA | 52 7 2,5 |
Игла Вика для определения точки размягчения |
VST/A/ 50 VST/B/ |
°C °C |
ISO 306 ISO 306 |
132 69 |
Промежуток плавления | °C | DSC | 150-160 | |
Коэффициент линейного термического расширения |
1/K | DIN 53752 | 0,030 | |
Тепло проводимость | W/mK | DIN 52612 | 0,24 | |
Прочность поверхности | 0hm | DIN VDE 0303,T3 | >1014 |
монтаж
Внешний диаметр | Глубина сварки (мм) |
Продолжительность нагревания (сек*) |
Максимальный промежуток ожидания (сек**) |
Срок охложения (мин.) |
---|---|---|---|---|
20 | 14 | 5 | 4 | 2 |
25 | 15 | 7 | 4 | 2 |
32 | 17 | 8 | 6 | 4 |
40 | 18 | 12 | 6 | 4 |
50 | 20 | 12 | 6 | 4 |
63 | 26 | 24 | 8 | 6 |
75 | 29 | 30 | 8 | 6 |
90 | 32 | 40 | 8 | 6 |
110 | 35 | 50 | 10 | 8 |
125 | 46 | 60 | 10 | 8 |
160 | 58 | 75 | 10 | 10 |
*При температуре ниже +5 OС продолжительность нагревания увеличивается на 50%.
**Эта продолжительность относится к промежутку времени изъятия трубы и дополнительного элемента из сварочной лерки и соединения друг с другом.
После завершения прокладки труб PPRC обязательно проведение тестирование сети на предмет контроля качества.
- Закройте все вентили сети трубопровода.
- До наполнения сети водой приоткройте главный вентиль. Для предотвращения удара силы напора производится спуск воздуха из самой удаленной и самой высокой точки сети.
- Производится отдельное тестирование каждого участка сети
- открытием вентилей.
1. Этап: Весь трубопровод здания проверяется на герметичность путем нагнетания давления в 1,5 раз больше максимально
предусмотренного для сети в течение 30 минут. На 10-ой и 20- ой минуте производится снижение давления и проверяется наличие утечки. После этого повторно увеличивается давление. В течении 30 минут должна отсутствовать снижение давления более чем на 0,6 бар и утечка воды в какой-либо точке трубопровода.
2. Этап: В трубопроводе удерживается давление в 1,5 раз большее рабочего на 2 часа. В этом случае должно отсутствовать снижение давления более чем на 0,2 бар и утечка воды в какой-либо точке трубопровода.
- В случае если при проведении теста происходит снижение показателя манометра более чем указанные выше показатели, имеем утечку в сети. Производится контроль линии трубопровода, в которой наблюдается утечка, в результате чего трубы заменяются или повторно соединяются.
- Перед началом эксплуатации трубопровод должен быть промыт
- Не используемые линии трубопровода должны быть закрыты и опустошены с целью предотвращения замерзания.
Характеристики | Единица тестирования | Метод тестирования | Показатель | |
---|---|---|---|---|
Плотность | +23C | g/cm3 | ISO 1183 | 0,909 |
Точка плавления | MFR 190/5 MFR 230/2,16 MFR 230/5 |
g/10 min g/10 min g/10 min |
ISO 1133 ISO 1133 ISO 1133 |
0,55 0,30 1,20 |
Показатель объемного расхода |
MFR 230/2,16 | cm3/10 min | ISO 1133 | 0,4 |
Напряжение разрыва |
(50 mm/min) | MPa | ISO 527/1+2 | 25 |
Удлинение при разрыве |
(50 mm/min) | % | ISO 527/1+2 | 600 |
Твердость к р епления D |
(3 sec value) | DIN 53505 | 65 | |
Испытание на удар по Шарпи (Устойчивость) | +23°C 0°C -30°C |
kJ/m² kJ/m² kJ/m² |
ISO 179/1eU ISO 179/1eU ISO 179/1eU |
43 43 43 |
Устойчивость удару Испытание зазубриванием по Шарпи |
+23°C 0°C -30°C |
kJ/m² kJ/m² kJ/m² |
ISO 179/1eA ISO 179/1eA ISO 179/1eA |
52 7 2,5 |
Игла Вика для определения точки размягчения |
VST/A/ 50 VST/B/ |
°C °C |
ISO 306 ISO 306 |
132 69 |
Промежуток плавления | °C | DSC | 150-160 | |
Коэффициент линейного термического расширения |
1/K | DIN 53752 | 0,030 | |
Тепло проводимость | W/mK | DIN 52612 | 0,24 | |
Прочность поверхности | 0hm | DIN VDE 0303,T3 | >1014 |
Оптовая компания Re!san Героев Хасана, 52 / Пермь (342) 201 88 88 |
ГК МАЭСТРО 127247, Россия, Дмитровское шоссе, д. 100, стр. 3 / Москва (495) 781-09-99 |
ООО “САНТЕХКОМПЛЕКТ” 142700, Московская область, г. Видное, Белокаменное ш., 1 / Москва (495) 645-00-00 |
«Контуртерм» Советский пр. 188-Б / Калининград (4012) 555 559 |
ООО ТД “СантехУрал” 454106, ул. Северо-Крымская, д. 18 А / Челябинск (351) 729-88-58 |
ООО «Сантехкомплект» 194044, г. Санкт-Петербург, ул. Смолячкова, 19 — Склад: промзона «Парнас», 5-й Верхний пер., 17а / Сан-Петербург (812) 648-02-02 |
Фирма ВИТТО ул. Сормовская, 1/1 / Краснодар (861) 234-43-33 |
«Терравест», ООО 236010, ул. ХАРЬКОВСКАЯ, 30, кв. 4 / Калининград (4012) 96-32-63 |
TEPEM 117418, Нахимовский пр-т, 47, офис 1522 / Москва (495) 775-20-20 |
ООО “ВЭД” ул.Суворова, 46а / Калининград (4012)655878 |
ИСТОРИИ УСПЕХА
ТРУБА ВЕКА FIRAT, ПРОЕКТ ВЕКА КИПР
КИПР ПОЛУЧАЕТ ВОДУ ПОСРЕДСТВОМFIRAT
Остров Кипр находиться в достаточно слабом положении с точки зрения источников воды. Практически весь объем воды, необходимый острову, получают из подземных водных источников. Качество воды на Кипре низкое, поскольку мусорные площадки находятся вблизи к водным источникам, а также питьевая вода смешивается с грунтовыми водами, что способствует постепенному снижению потенциального водного ресурса, имеющегося в ограниченных количествах на настоящий момент. Министерство лесного хозяйства и водоснабжения до сегодняшнего дня разрабатывало большое количество проектов по поставке воды в баллонах с целью обеспечения потребности в воде ТРСК, годами испытывающего проблемы с водой. Наиболее верным путем создания долгосрочного решения проблемы воды «малой родины» была признана возможность транспортировки воды из Турции в ТРСК. В этой связи был реализован Проект поставки питьевой воды в ТРСК, который предполагал долгосрочное решение проблемы с водой, охватившей ТРСК. В составе Проекта предусматривалось, что вода, получаемая из Водохранилища Алакёпрю, которое будет создано в Турции, будет передаваться в Водохранилище Гечиткёй, которое будет построено в ТРСК. Этот гигантский проект имеет 3 столпа, а именно: Турция, морской переход и ТРСК.
Aнимационный проект |
ТРУБА ВЕКА FIRAT, |
Наиболее критической точкой Проекта снабжения питьевой водой ТРСК является «морской переход». Благодаря своим обширным инженерным знаниям в производстве Труб ПЭ, опыту, оперативности производства и успехам, вошедшим во всемирную литературу по вопросу пластмасс, предпочтение для реализации этого крупного проекта было отдано Компании «Fırat». В данном проекте, учитывая, что Компания «Fırat», имеющая 100% турецкий капитал, обладает, достаточными мощностями для самостоятельного производства труб ПЭ 100 длиною свыше 80.000 метров в течение такого короткого срока, как один год, она превзошла компании, занимающие существенные позиции в мировом масштабе по производству цельных труб HDPE длиною 500, и стала Поставщиком труб в Проекте снабжения ТРСК питьевой водой. Компания «Fırat» в прошлом уже выполнила производство цельных Труб ПЭ 100 длиною 500 метров для проекта очистки морской воды в двух ливийских городах и на теперь использует свой опыт в этом проекте.
Компания «Fırat» для реализации данного проекта арендовала участок площадью 85.000 м.кв. в Порту Мерсин-Ташуджу Сека и построила там производственное предприятие, имеющее 5500 м.кв. крытой площади. На предприятии для производства труб ПЭ 100 были установлены 3 крупные экструзионные линии. Морской переход, предусматривающий устройство трубопровода из труб ПЭ100 общей длиною 80 км 151 м, который будет проложен в море на глубине 250 м и на опорных элементах, характеризуется как первый из такого рода трубопроводов в мире. Компания «Fırat» выполнит производство в общей сложности 160 труб диаметром 1600 мм и цельной длинной 500 метров с показателем напора (давления) PN 8 и PN 6,4 Бар. В проекте будет использовано 25.000 тонн сырьевого материала. Производство на настоящий момент продолжается на предприятии в Порту Ташуджу. Производство 160 труб планируется завершить 31 декабря 2013 года.
Благодаря этому гигантскому проекту в ТРСК будет транспортироваться 75 миллионов м.куб. воды в год. По завершению проекта ТРСК будет иметь ресурс, который сможет удовлетворить потребность в воде на последующие 50 лет. Полученная таким образом вода будет использоваться на питьевые, техническо-бытовые, промышленные нужды и орошение, что также обеспечит большой вклад в экономическое развитие региона в результате орошения сельскохозяйственных угодий площадью 4.824 гектар водой, которую обеспечит этот проект. Турция, которая до настоящего времени делилась всем со своей «малой родиной», также благодаря этому проекту поделиться своими водными ресурсами.
Компания «Fırat» ощущает гордость за обеспечение своего вклада в реализацию этого проекта.
Композитная труба и фитинги – Общая информация
Композитная труба и фитингиFırat, изготовленные из комбинации сырья PP-R (полипропиленовый случайный сополимер) и армированного стекловолокном полипропилена, являются незаменимым решением в современных системах горячего и холодного водоснабжения внутри помещений с такими преимуществами, как гладкая и яркая внутренняя поверхность, кальцификации и ржавчины, гигиеничны и просты в установке. Композитные трубы и фитинги Fırat, используемые в любых внутренних системах трубопроводов горячей и холодной воды, производятся из сырья класса 3, также называемого PP-R (полипропиленовый случайный сополимер).
ПРЕИМУЩЕСТВА ФИРАТНОЙ КОМПОЗИТНОЙ ТРУБЫ
– Поскольку трубы PP-R, армированные стекловолокном Fırat, имеют коэффициент теплового расширения, близкий к фольгированным трубам, их удобно использовать в местах, где используются фольгированные трубы.
Для армированного стекловолокна PP-R: 0,040 мм / мк
Для фольгированной трубы: 0,030 мм / мК
- Сварка труб PP-R, армированных стекловолокном Fırat, аналогична простой трубе, не требует стружки. Труба PP-R, армированная стекловолокном 9009 ince Fırat, не требует стружки, она наносится на 30% быстрее, чем трубы из фольги.
Модель приложения
- диаметра стекловолокна диаметром 20 мм PP-R и Foiled PP-R трубы сравниваются.
- Сравнение проводится в лабораторных условиях
- Расчет относится к квартирных трубных систем с применением 300 сварки.
Продолжительность сварки одной армированной стекловолокном трубы PP-R | 20,8 сек |
Продолжительность сварки одной фольгированной трубы PP-R | 30,3 сек. |
Экономия времени благодаря сварке труб PP-R, армированной стекловолокном | 9,5 с |
Общая экономия времени на 300 сварных швов | 47,5 дк |
- Системы, в которых труба PP-R, армированная стекловолокном Fırat, используется совместно, не создают проблем с потоотделением и растяжением.
- Потери тепла, вызванные алюминием в фольгированных трубах, не возникают в трубах PP-R, армированных стекловолокном Fırat.
Алюминиевый коэффициент теплопередачи: 190 Вт / мК
Коэффициент теплопередачи из стекловолокна : 1,10 Вт / мк
Когда внутренняя и внешняя поверхности контролируются голыми глазами вместо лупы, они должны быть гладкими, чистыми, без трещин, не пузыриться и не пористыми. Материал не должен представлять видимых примесей.Наконечники труб должны быть обрезаны перпендикулярно оси чистой трубы.
Трубы и фитинги
Fırat Compoiste специально разработаны для систем с холодной и горячей водой. Средний слой с высокой изоляцией, используемый в композитных трубах и фитингах, предотвращает расширение и провисание трубы.
Fırat Composite Pipe and Fittings – это система трубопроводов под давлением, используемая для внутренних систем холодной и горячей воды. Имеет многослойную структуру. Средний слой состоит из армированного стекловолокном PP-R (полипропиленовый случайный сополимер) и внутреннего и внешнего слоя сырья PP-R.Класс обслуживания – группа труб 1/10 бар. Он рассчитан на 50 лет работы под давлением 20 бар при 20 ° C.
При использовании при надлежащих значениях давления и температуры срок службы композитных труб и фитингов составляет более 50 лет.
- Срок полезного использования составляет 50 лет при давлении 20 бар при 20 ° C.
- Подходит для использования при температуре от -20 ° C до + 90 ° C. (Изоляция должна применяться с учетом точки замерзания жидкости в трубе)
- соответствует классу B2 согласно стандарту DIN 4102.
- Пот и растяжение не создают проблем в системах, где комбинированные трубы для нагрева и охлаждения используются вместе.
- Обладает высокой стойкостью к химическим веществам.
- Коррозионностойкий. Также это кальцификация и ржавчины.
- Имеет гладкие и яркие внутренние поверхности.
- Отсутствует сжатие диаметра в точках сварки. Обладает высокими сварочными характеристиками.
- Поскольку для композитных труб стружка не требуется, это дает возможность быстрой сборки.
- Применимо в местах для поверхностного монтажа благодаря своему эстетическому виду.
- Экологичный.
- Без потерь при сборке.
PPRC – Общая информация
Fırat PPRC Трубы и фитинги, изготовленные из полипропиленового сырья с произвольным сополимером в соответствии со стандартами TS 9937, TSE EN ISO 15874, DIN 8077, DIN 8078, DVGW W544, являются незаменимым решением для современных систем холодного и горячего водоснабжения в помещениях, имеют такие преимущества, как его легкий и гладкий, гладкие и блестящие внутренние поверхности, кальцинированные и не ржавеющие, гигиеничные, легкие в сборке и заменяющие оцинкованные трубы. Трубы и фитинги Fırat PPRC, используемые в любых внутренних системах трубопроводов горячей и холодной воды, производятся из сырья класса 3, также называемого полипропиленовым случайным сополимером.
СырьеPP сгруппировано по трем классам по термической, химической и химической стойкости.
Тип 1 | Тип 2 | Тип 3 |
---|---|---|
PP-H (полипропиленовый гомополимер) | PP-B (полипропиленовый блокполимер) | PP-R (полипропиленовый рандомполимер) |
Сырье типа
типа 3 обладает более высокими эксплуатационными характеристиками и превосходными свойствами, чем сырье типа 1 и типа 2 с точки зрения его физических и химических свойств.
Наиболее важным свойством этого сырья является высокая устойчивость к тепловым и химическим воздействиям. Благодаря этому сопротивлению трубы и фитинги Fırat PPRC, произведенные из сырья PP-R, успешно используются в системах холодного и горячего водоснабжения. Поскольку мономерная структура сырья PP-R образует случайную цепь, это не позволяет биологическому веществу присутствовать в его теле, и поэтому трубы и фитинги Fırat PPRC, произведенные из сырья PP-R, обладают превосходными свойствами цвет, вкус и запах.
При использовании при надлежащих значениях давления и температуры срок службы труб и фитингов PPRC составляет более 50 лет.
- Срок полезного использования составляет 50 лет при давлении 25 атм при 20 ° C.
- Подходит для использования при температуре от -20 ° C до + 95 ° C. (Изоляция должна применяться путем измерения точки замерзания жидкости в трубе.)
- Обладает высокой стойкостью к химическим веществам.
- Коррозионностойкий. Также это кальцификация и ржавчины.
- Они не меняют цвет, вкус и запах воды.
- Имеет гладкие и яркие внутренние поверхности.
- Отсутствует сокращение диаметра в точках сварки. Обладает высокими сварочными характеристиками.
- Обеспечивает экономию 70% при сборке и не имеет потерь при сборке.
- Поддерживает тепло и звукоизоляцию.
- Очень огнеупорный (Ref: DIN 19560 и DIN 4102)
- Экологически чистый.
Композитная труба и фитинги – Трубы
Композитная труба и фитинги – Трубы | Фират ПластикТрубы

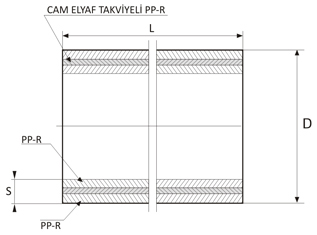

Код товара | Номинальный диаметр (дн) | с (мм) | L (м) | Вес (кг / м) |
---|---|---|---|---|
7700023020 | 20 | 3,4 | 4 | 0,188 |
7700023025 | 25 | 4,2 | 4 | 0,274 |
7700023032 | 32 | 5,4 | 4 | 0,447 |
7700023040 | 40 | 6,7 | 4 | 0 687 |
7700023050 | 50 | 8,3 | 4 | 1,175 |
7700023063 | 63 | 10,5 | 4 | 1,715 |
7700023075 | 75 | 12,5 | 4 | 2,457 |
7700023090 | 90 | 15 | 4 | 3,527 |
7700023110 | 110 | 18,3 | 4 | 5 343 |
7700023126 | 125 | 20,8 | 4 | 6,725 |
7700023160 | 160 | 26,6 | 4 | 10 360 |
PE Трубы и фитинги – Общая информация
Технологические разработки позволили сделать важные разработки и в производстве пластмассового сырья. Разработанный в 1950-х годах, полиэтилен низкой плотности класса PE 32 впервые используется в трубопроводах для питьевой воды. Позже разработано сырье PE 63, которое успешно применяется в системах, не требующих высокого давления. Тем не менее, PE63 используется в линиях, требующих давления до 4 бар, из-за технических свойств материала.Продолжаются разработки в области сырья и вводится сырье ПЭ 80 в качестве второго поколения. Таким образом, сырье PE 80 стало использоваться с высокой производительностью в сетях с питьевой водой и природным газом. Разработанное в начале 1990 года, сырье PE 100 3-го поколения является одновременно высокопроизводительным и экономичным решением для сетей питьевого водоснабжения и природного газа.
- 1. Сырье для производства: ПЭ 32 (ПЭНП), ПЭ 40 (ПЭНП), ПЭ 63 (ПЭВП)
- 2.Поколение сырья: ПЭ 80 (ПЭНП), ПЭ 80 (ПЭВП)
- 3. Генерация сырья: PE 100 (HDPE)
Fırat увеличил ассортимент своей продукции с Ø 1600 мм до Ø 2500 мм в 2013 году. Трубы производятся в рулонах до Ø 125 мм и длиной 12-13 м при Ø 125 мм и выше, кроме того, производятся монолитные трубы длиной 250 или 500 м для перевозки по морю в специальных проектах.
