Фитинги из ПЭ для сварки в раструб цена

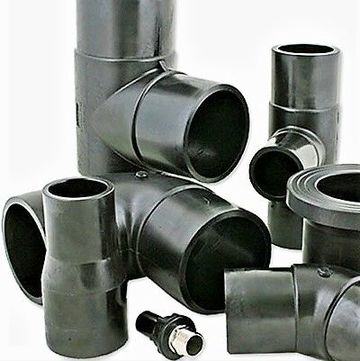

Предлагаем вашему вниманию полиэтиленовые фитинги для сварки в раструб производства компании Инжпласт. Данный вид фитингов изготавливается из полиэтилена марки ПЭ 100 и применяется на трубопроводах, предназначенных для холодного водоснабжения.
Диапазон диаметров раструбных фитингов – от 20 до 63 мм.

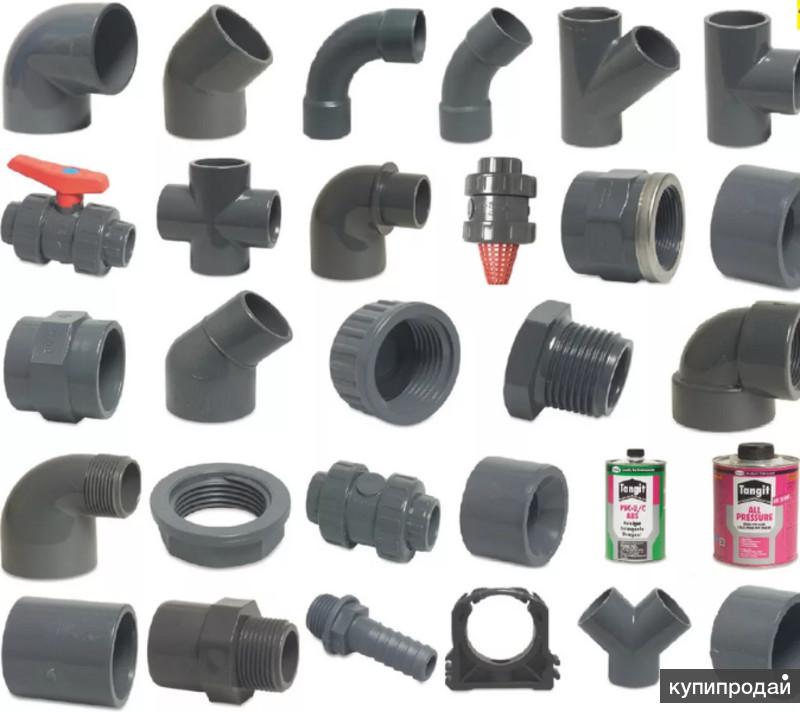

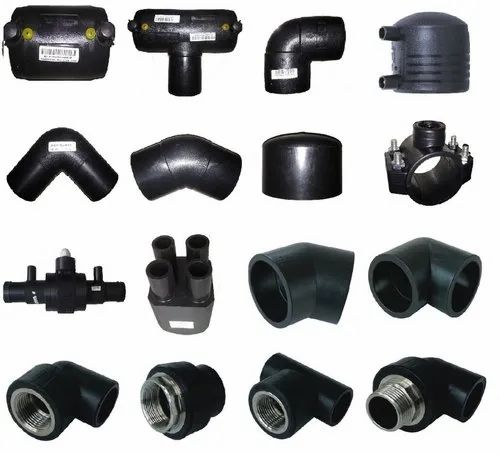

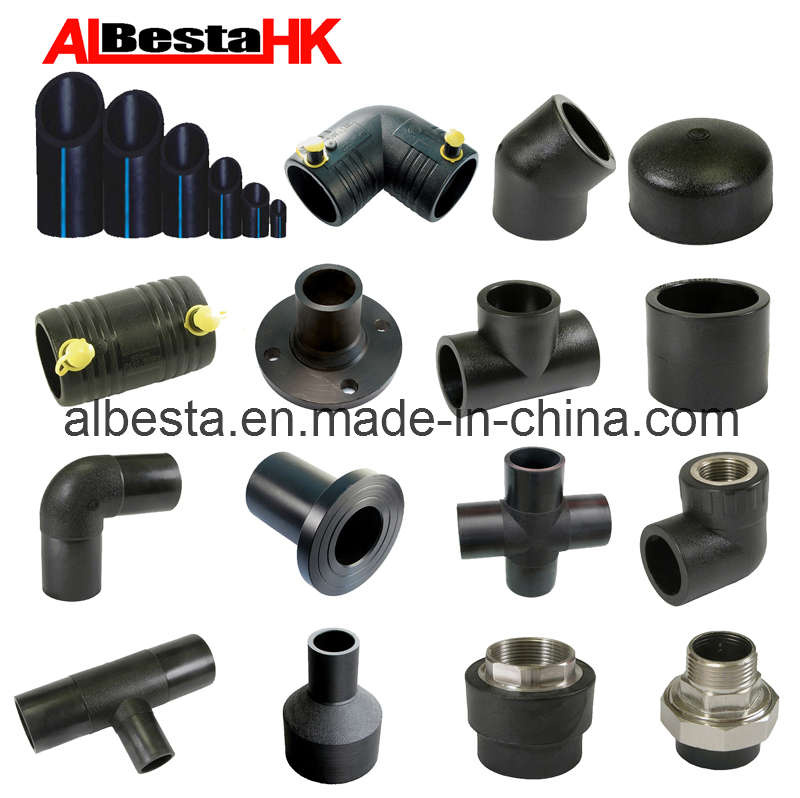

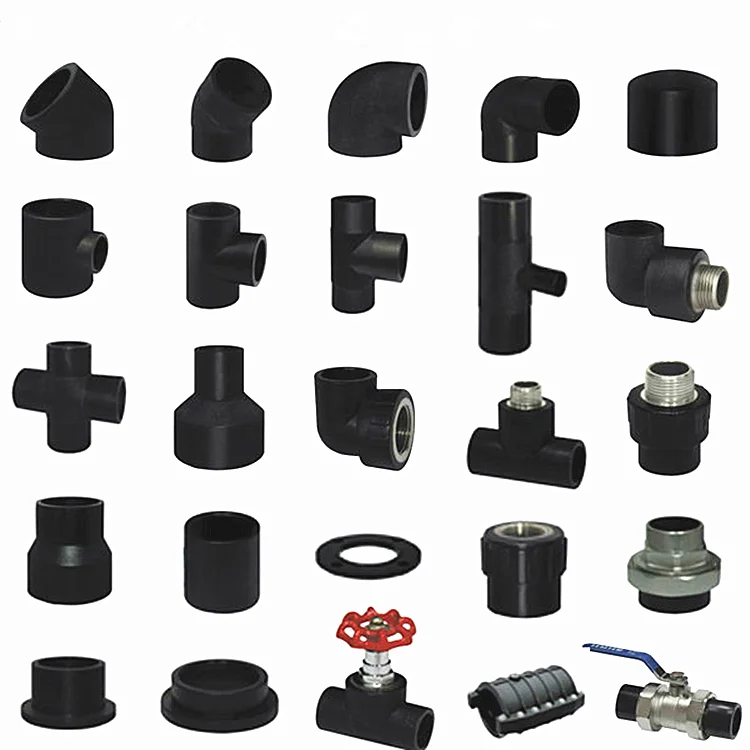

Ассортимент фитингов также широк:
- муфты;
- тройники;
- переходы;
- отводы;
- краны
Для монтажа раструбных фитингов требуется специальный сварочный аппарат , который вы так же можете приобрести у нас со скидкой. Отгрузка фитингов возможна самовывозом на нашем складе в Подольском районе, так же возможно доставка по всей России.
Время технологических операций сварки труб и соединительных деталей из полиэтилена высокой плотности (низкого давления) (ПНД), при температуре окружающего воздуха ~ + 20°С:
Диаметр трубы, мм | Глубина сварки, мм | Время нагрева, сек | Время соединения, сек | Время остывания, мин |
---|---|---|---|---|
20 | 14 | 5 | 4 | 2 |
25 | 15 | 7 | 4 | 2 |
32 | 16,5 | 8 | 6 | 4 |
40 | 18 | 12 | 6 | 4 |
50 | 20 | 18 | 6 | 4 |
63 | 24 | 24 | 8 | 6 |
75 | 28 | 30 | 8 | 8 |
90 | 29 | 40 | 8 | 8 |
110 | 32,5 | 50 | 10 | 8 |
Если температура окружающей среды около 5°С и ниже, время разогрева должно быть увеличено на 50%.
СВЕЖИЙ ОТЗЫВ О КОМПАНИИ ИНЖПЛАСТ
Прочитать другие отзывы или оставить свой
стыковка на сварку, компрессионное и фланцевое
Главная » Материалы » ПНД
На чтение 4 мин
Соединение пнд труб должно быть герметичным, прочным и эластичным. Ведь ПНД арматура используется и в газопроводах, и в водопроводах, и в системах отвода стоков. Причем все трубопроводы из полиэтилена низкого давления можно проложить и над землей, и под землей.
А качественное соединение ПНД труб является залогом и прочности, и пропускной способности газовых, водопроводных и канализационных трубопроводов. Поэтому в данной статье мы рассмотрим лишь самые результативные технологии, гарантирующие высокое качество стыковки.
Соединение пнд труб встык
Способы соединения пнд труб
Полимерные трубопроводы можно стыковать двумя способами:
- На сварку, используя прямоточные муфты или монтажные утолщения (раструбы).

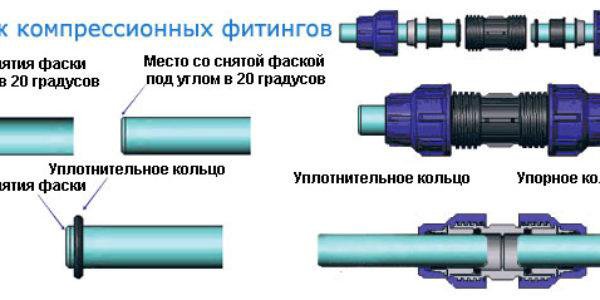

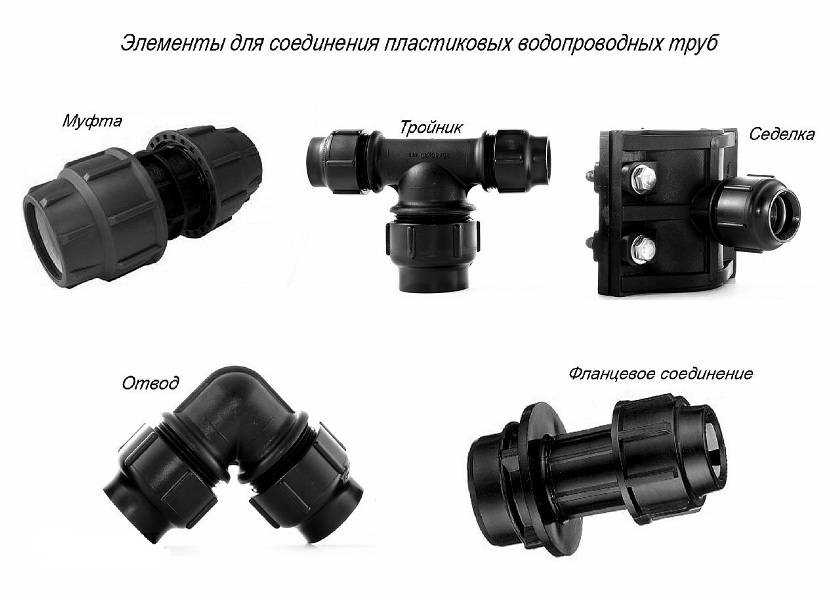

- На обжимные фитинги – особые соединительные элементы или полимеров или металла.
Электромуфтовая сварка ПНД труб
Причем первый способ — монтаж на сварку – дает возможность сформировать лишь неразъемное соединение. А соединение пнд труб фитингами позволяет создать разъемный узел, облегчающий демонтаж и монтаж арматуры при ремонте.
При этом с помощью фитингов или полимерных муфт с металлическими втулками можно стыковать не только полимерные трубы, но и ПНД арматуру со стальными, медными или алюминиевыми аналогами.
И далее по тексту мы рассмотрим типовые способы стыковки на сварку и на муфту.
Стыковка ПНД труб на сварку
- Монтаж встык, когда разогретые торцы труб соединяют с помощью термической сварки давлением.
- Монтаж в раструб, когда разогретое плечо (гладкий торец) вставляют в прогретое монтажное утолщение (раструб).
- Монтаж на электромуфту, когда трубы закладывают в прямоточную муфту (или отвод, или тройник), внутри которой установлена легкоплавкая спираль, разогревающая место стыковки после подключения к сварочному трансформатору.
Вышеописанные варианты основаны на термопластичной природе полиэтилена низкого давления. Ведь полимерные волокна, из которых состоит структура ПНД, распадаются на отдельные молекулы при температуре выше 175 градусов Цельсия. И «собираются» в полимерные цепочки при понижении температуры.
Поэтому, разогревая тело трубы или фитинга до указанной температуры и соединяя разогретые элементы перед остыванием, можно добиться возникновения межмолекулярных связей между материалом двух деталей.
При этом таким образом можно обустроить не только стык полиэтиленовой арматуры, но и соединение труб пвх и пнд типов. Правда ПВХ торец придется монтировать на клей.
Словом, все три способа стыковки основываются на общем физическом процессе.
Но реализуются эти технологии совершенно по-разному:
Соединение в сварной раструб
- Так, для монтажа встык нужно сделать следующее: подрезать торцы под прямым углом, вставить трубы в направляющие, подвести и прижать торцы к нагревательному элементу.
Ну а после разогрева нагревательный элемент убирается, а торцы спрессовываются с помощью направляющих, в конструкцию которых входят винтовые домкраты.
Соединение в сварной раструб реализуется так: трубу надевают на ниппель (раструбом) и муфту (гладким торцом) сварочного паяльника, который разогревает место стыка. После этого элементы сопряжения демонтируются с нагревательных калибров и спрессовываются руками.- Электросварная муфта для соединения пнд труб предполагает следующий порядок стыковки: трубы обрезаются, их поверхности обезжириваются, после чего торцы монтируют в электромуфту, к клеммам которой присоединяют провода от сварочного трансформатора. Включив трансформатор, можно активировать легкоплавкую спираль, которая размягчит поверхность трубы и муфты. Ну а после отключения трансформатора труба и муфта остынут, образуя надежное соединение.
Причем сама фланцевая муфта состоит из двух узлов – компрессионного фланца и монтажного фланца.
В итоге, в границах одного корпуса существуют как бы две муфты – компрессионная (для монтажа ПНД трубы) и фланцевая (для монтажа металлической арматуры). И такое решение дает возможность использовать фланцевые муфты даже в напорных трубопроводах среднего и высокого давления.

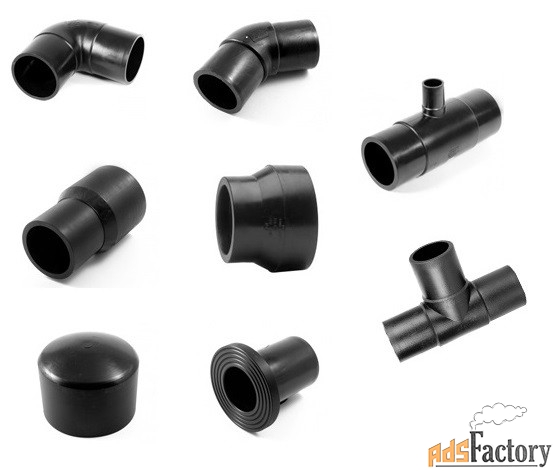

Фитинги под приварку внахлест Типы и области применения
Как известно, существует четыре типа соединений для трубных фитингов: под сварку внахлест, под сварку встык, резьбовые и фланцевые.
Что касается фитингов для стальных труб, которые вы могли бы использовать для своих трубопроводных проектов, вы обнаружите, что два из них весьма популярны: фитинги для сварки враструб и фитинги для сварки встык.
Однако, поскольку у обоих из них есть свои плюсы и минусы, вы можете запутаться, какой из них лучше всего подходит для вашей конкретной цели. По этой причине мы взяли на себя ответственность провести сравнение между ними. Таким образом, вы узнаете отличия сварки внахлест от сварки встык.
Чтобы узнать больше об этом, продолжайте читать ниже.
Что такое фитинги для сварки враструб
Фитинги для сварки враструб представляют собой деталь крепления трубы. В этом случае труба будет вставлена в углубление трубы, фитинга, клапана или фланца. Для соединения труб или клапанов с другими участками трубы будут применяться уплотняющие сварные швы углового типа. Таким образом, в некоторых случаях фитинги с раструбной сваркой являются хорошим выбором. Это связано с тем, что преимущества высокой прочности конструкции и высокой герметичности будут весьма важными факторами, которые необходимо учитывать при разработке проекта трубопровода.
Как показано на рисунке ниже, вы можете видеть форму 90-градусного колена под приварку:
Как правильно описать размеры фитингов для приварки враструб
Если вы размещаете запрос на фитинги такого типа, вам необходимо указать размеры внешнего диаметра и с требованиями к давлению (или таблицей толщины), номинальное давление фитингов для сварки враструб обычно выражается в классе 3000, классе 6000 и классе 9000. , тройники SW, муфты SW и т. д.
Использование фитингов под сварку враструб
Поскольку эти фитинги относятся к высокому давлению, их можно легко использовать в различных промышленных процессах.
• Фитинги для сварки враструб, такие как отводы, тройники, переходники, могут использоваться на трубопроводах для транспортировки токсичных, легковоспламеняющихся или дорогих материалов, где не может быть места утечки.
• Используется вместе с трубой ASME и для перехода на другие размеры.
• Применяется в местах, где трубопровод считается постоянным. Кроме того, они также были спроектированы таким образом, чтобы обеспечить характеристики хорошего потока.
• Изготовлено в соответствии со стандартами ASTM A234, а также может соответствовать ASME B16.11. Это стандарт охватывает размеры, номинальные значения давления и температуры, маркировку, допуски и требования к материалам для углеродистой стали и кованого углерода. Что касается форм материалов, которые были бы приемлемыми, это могут быть стержни, поковки, бесшовные трубы и бесшовные трубы, которые соответствуют требованиям к химическим веществам, механическим свойствам и практике фитингов.
Фитинги для сварки враструб, типы
Как и фитинги для сварки встык, в зависимости от типа материала, фитинги для сварки враструб также подразделяются на фитинги для труб из нержавеющей стали, углеродистой стали и легированной стали. В зависимости от области применения, он включает колено под приварку враструб, тройник под приварку враструб, тройник-переходник, переходники, муфты, фланцы SW и т. д.
Масса в кг для фитингов SW – соответствует ASME B16.11
Муфты под сварку враструб
• Полное соединение
Эта труба предназначена для соединения двух труб или ниппеля.
• Полумуфта
Его можно приварить непосредственно к отводной трубе, чтобы сделать ответвление.
• Муфта переходная
Помогает соединить два разных наружных диаметра трубы.
• Переходная вставка
Изготовлены в соответствии с MSS SP-79. Это помогает обеспечить экономичные и быстрые комбинации сокращений трубопровода. Таким образом, они могут быть изготовлены с использованием стандартных фитингов для сварки враструб.
Муфта сварная внахлест
Муфта представляет собой резьбовое соединение и состоит из трех частей, которые соединены между собой. Он включает в себя две внутренние резьбы и центральную часть, которая сближает концы при вращении. Таким образом, соединения должны быть плотно завинчены перед сваркой концов. Это поможет свести к минимуму коробление сидений.
Колено под приварку враструб
Колено под приварку враструб (SW) имеет типы 45 градусов и 90 градусов, изготавливается методом ковки, а также модели с большим радиусом (LR с 1,5 X OD) и коротким радиусом (SR с 1 X 0D) , это были обычные фитинги для сварки враструб, которые использовались в трубопроводах для изменения направления жидкости.
Тройник под сварку враструб (тройник SW)
Тройник Прямой и редукционный тройник
Это поможет сделать ответвление под углом девяносто градусов от основного участка трубы. Редукционный тройник с раструбным швом имеет отвод меньшего диаметра, который соединяет меньший отвод трубы.
Муфта
Муфта (муфта + цапфа) представляет собой типичный тип фитингов для сварки враструб, он используется для тех же целей, что и сварка и резьба, для приваривания трубы малого диаметра к корпусу трубы большого диаметра. В отличие от гнезда, оно имеет уникальное гнездо, подходящее для сварки (гнездо находится внутри гнезда). Он обеспечивает хороший поворот на 90 градусов и более высокую прочность, чтобы выдерживать высокое давление. Одно отверстие, соединенное с выходным отверстием, встречное отверстие будет охватывать наружный диаметр выходного отверстия, чтобы поддерживать трубу, сидящую на раструбе, для стабильной установки и прочности сварки. Как и фитинги с раструбом, раструбы имеют диапазоны давления 3000#, 6000# и 9.000#.
Крестовина SW
Крестовина также поможет сделать ответвление под углом девяносто градусов от основного участка трубы.
Крышка SW
Крышка — торцевая крышка. Он используется для герметизации конца трубы.
Фланец под приварку враструб – Другие фитинги SW
Фланец под приварку враструб (SW фланец) обычно используется для небольших труб с высоким давлением. Форма фланца состоит из утопленного буртика во внутреннем отверстии, что позволяет трубе правильно вставляться в буртик, а затем выполнять сварочные работы для соединения труб и фланцев. Эта сварная конструкция по существу обеспечивает гладкий канал и хорошие характеристики передачи жидкости в трубопроводах.
Фланцы SW включают фланцы типа RF (с выступом), FF (с плоской поверхностью) или RTJ (с кольцевым шипом), номинальное давление классифицируется как 150#, 300#, 600# и до 2500#.
Сварка враструб Преимущества и недостатки
Преимущества
• Для подготовки сварного шва необходимо снять фаску с трубы
• Временная сварка прихватками обычно не требуется для выравнивания. Это связано с тем, что принцип подгонки поможет обеспечить правильное выравнивание.
• Металл раструбного шва не может проникнуть в отверстие трубы
• Установлено, что затраты на строительство ниже, чем сварка встык. Из-за исключения специальных машин и отсутствия точных требований к подгонке.
Недостатки
• Сварщик должен убедиться, что компенсационный зазор между буртиком муфты и трубой должен составлять 1,6 мм
• Внутренние щели и компенсационный зазор в системах сварки враструб будут способствовать коррозии. Именно по этой причине они считаются менее подходящими для радиоактивных или коррозионных применений
• Фитинги такого типа также неприемлемы для сверхвысокого гидростатического давления в пищевой промышленности. Это связано с тем, что в дополнение к невозможности полного проникновения он также оставит щели и зазоры, которые затем будет очень трудно очистить.
По вышеуказанным причинам стыковая сварка лучше, чем сварка враструб, поскольку обеспечивает более высокую прочность и более высокое сопротивление давлению.
Различия между фитингами под сварку враструб и встык
В случае фитингов под размер SW используется стандарт ASME B16.11. Здесь труба может быть вставлена в углубление фитинга. И фитинг, и труба должны иметь прямоугольную форму и не требуют какой-либо подготовки или скоса на конце, кроме очистки снаружи. Это облегчит монтаж и сварочные процессы.
Что касается фитингов BW для стыковой сварки, то упомянутым стандартом является ASME B16. 9. при приваривании их концов к концу трубы толщина будет такой же, как у труб. В этом случае конец арматуры может быть скошенным.
Различия в применении фитингов SW и BW
Сварной шов внахлест обычно имеет вдвое меньшую прочность, чем фитинги для сварки встык. Следовательно, фитинги SW в основном используются для небольших трубопроводов с диаметром NPS 2 или даже меньше.
С другой стороны, фитинги для стыковой сварки помогают сохранить большую прочность. И лучше для трубопроводов с высокой температурой или высоким давлением. Его также можно использовать, когда требуется сварное соединение с прочностью не выше, чем у основного металла.
Как установить – Сварка внахлест или сварка встык
В случае с фитингами SW вы обнаружите, что их довольно легко установить. Поскольку для обеспечения доступа к сокету требуется около 1/6 дюйма зазора в нижней части зазора, он также допускает тепловое расширение. Однако этот зазор может затем привести к проблеме чрезмерного напряжения, которое приведет к растрескиванию углового сварного шва фитинга. Кроме того, было обнаружено, что раструбный шов проблематичен при работе с агрессивными жидкостями из-за щелевой коррозии. Кроме того, было обнаружено, что он довольно легко подвергается коррозии из-за нарушения целостности гладких внутренних частей трубы.
С другой стороны, фитинги для сварки встык признаны лучшими с точки зрения усталостной прочности, прочности, устойчивости к температуре и коррозионной стойкости. Однако его также может быть сложнее сварить и правильно установить. Что требует больше времени и опыта квалифицированных сварщиков.
Различия в цене сварки внахлест и встык
При рассмотрении вопроса об использовании фитингов для любого строительного проекта цена является основным фактором, который необходимо принимать во внимание.
Что касается фитингов под сварку враструб, то цена намного выше, чем у фитингов под сварку встык аналогичного размера. Однако дополнительные затраты, связанные с фитингами для стыковой сварки, выше при установке, чем SW. Это связано с тем, что необходимо учитывать затраты на квалифицированного сварщика и другие расходы на рабочую силу.
Надеемся, что мы сможем помочь вам лучше понять, что такое фитинги для сварки враструб и для сварки встык. Если у вас есть какие-либо вопросы относительно фитингов SW, просто свяжитесь с нами.
Запросите предложение
Фитинги для сварки враструб – фитинги для труб высокого давления
Введение
Фитинги для сварки враструб доступны для номинального давления 3000, 6000 и 9000 #. Фитинги под приварку внахлест подпадают под действие ANSI / ASME B 16 11. Доступны фитинги под приварку внахлест до 4 дюймов.
Соединения под сварку внахлест доступны в различных типах, таких как колено, муфта, переходник, тройник, крестовина и т. д. Геометрия фитинга под приварку враструб несколько компактна, а прямой угол формируется в продувке, а тройники больше резкое, чем при коротком радиусе поддува стыкового шва.
Компания Trupply предлагает фитинги под приварку враструб с номинальным давлением 3000 и 6000 фунтов. Мы предлагаем кованую углеродистую сталь (A105 и A105N), материалы из нержавеющей стали и никелевых сплавов. Видео ниже представляет собой краткий обзор фитингов для сварки враструб.
*См. видеозапись в конце страницы
Номинальное давление и температура фитинга под приварку враструб
Кованая углеродистая сталь Фитинг под приварку враструб считается фитингом для трубы высокого давления по сравнению с фитингом из ковкого чугуна. Класс давления 6000 фунтов также называется трубным фитингом графика 160. В приведенной ниже таблице приведены номинальные значения давления и температуры фитингов для сварки враструб, в том числе из нержавеющей стали и углеродистой стали.
В приведенной ниже таблице показано сравнение фитинга трубы высокого давления со стандартной спецификацией трубопровода
*Расшифровка видео
Добрый день.
Фитинги для сварки враструб изготовлены из кованой углеродистой стали. Они также изготавливаются из нержавеющей стали и никелевого сплава. Фитинги для сварки враструб обычно бывают трех разных классов давления: 3000 фунтов, 6000 фунтов и 9000 фунтов. Наиболее распространенный размер фитингов для сварки враструб составляет от 1/2 до 4 дюймов. Все эти фитинги под давлением обычно не используются более 4 дюймов. На самом деле, более распространено около 2 дюймов, 3 дюйма.
Начнем с различных типов фитингов для сварки враструб. Это муфта для сварки внахлест. Берешь трубу, вставляешь и свариваешь. Фитинг для сварки внахлест, на самом деле его нужно сварить. Вы привариваете его здесь, а затем с другой стороны, привариваете прямо здесь, и получается соединение.
Это переходная муфта под приварку враструб, здесь для трубы 1 дюйм, а здесь для трубы 3/4 дюйма. У меня нет образца трубы 3/4 дюйма, но он позволяет вам соединить 1-дюймовую трубу с 3/4-дюймовой трубой или любым другим уменьшающим размером, который вы используете. Это редукционные муфты.
Это полумуфта, и у многих возникает вопрос: в чем разница между полной муфтой и полумуфтой? Полумуфта, поставить трубу можно только с одной стороны, и все. Вот почему это называется полумуфтой, потому что у вас нет другой стороны, с которой можно поставить другую трубу, поэтому вы просто привариваете ее прямо здесь.
Это заглушка для сварки враструб, вы можете видеть, как она скользит здесь, вы привариваете ее прямо здесь, а затем она закрывает трубу. Заглушка для сварки внахлест.
Колено 45° под сварку внахлест, то же самое, одна труба здесь, а другая здесь, образует соединение под углом 45°. Это колено под углом 90° под сварку враструб, то же самое, вы вставляете трубу сюда, свариваете ее и тут же делаете соединение под углом 90°. Тройник под приварку внахлест, то же самое, вот здесь, вот здесь образует Т, очень похоже на фитинг под приварку встык.
Крестовина для сварки враструб. Если ваша установка труб требует пересечения труб или различных инструментов, подходящих с четырех разных направлений, вы можете использовать крестовину. Это идет здесь, здесь и здесь. Это крест для сварки внахлест.
Это соединение для сварки враструб, и оно идет вот сюда, а другая сторона идет вот сюда, тогда ты используешь это. Преимущество союза в том, что легко установить связь. Вот как это выглядит; там резьбовой элемент, там уплотнительный элемент, вот здесь видно, что он уплотняется с торца, и есть гайка, которая его стягивает, и он никуда не денется. После того, как вы приварили обе стороны к нему, вы можете сделать его тугим, повернув нить, и она стянет ее вместе вот так. Представьте себе трубу прямо здесь и еще одну трубу здесь, и вы используете штуцер, чтобы сделать герметичное соединение.
Таким образом, фитинги для сварки враструб доступны из кованой углеродистой стали, нержавеющей стали и никелевых сплавов. Они сделаны согласно ASME B16.11. Фитинги с раструбной сваркой выпускаются с номинальным давлением 3000 фунтов, 6000 фунтов, 9000 фунтов. Навскидку они родственники. Таким образом, 3000 фунтов – это примерно сортамент 80 (сверхтяжелый), а 6000 фунтов – приблизительно сортамент 160. Доступны фитинги для сварки враструб от 1/2 дюйма до 4 дюймов номинального размера трубы. Они не очень распространены в больших трубах; чаще всего они используются на 1 дюйм, 1 ½, до 2 дюймов.
