Рассчитать потребление энергии, используемой для отопления от баков-аккумуляторов горячей воды? – Конфигурация

Праздник (а.ноним) 3 сентября 2022 г., 12:20

#1

Всем привет!

Я отапливаю свой дом центральным дровяным котлом. Энергия от сжигаемой древесины передается в два резервуара для хранения горячей воды объемом около 700 л каждый. Там он хранится до тех пор, пока его что-то не «использует», т. е. радиаторы, душ/ванна и, конечно, какие-то потери через трубы и изоляцию баков, которые всегда могли бы быть лучше.

Котел подключен через интеллектуальную розетку, которая измеряет потребляемую мощность, поэтому ее можно использовать для определения начала/остановки цикла горения. В котле используется вентилятор, который потребляет довольно постоянную мощность, и когда дрова догорают, он останавливается.

Я настроил систему с помощью датчиков температуры ESPhome и DS18B20 для контроля температуры резервуаров и труб хранения.

Сейчас я пытаюсь понять, можно ли рассчитать некоторые вещи, основываясь на изменениях температуры в баках-аккумуляторах и разнице температур, поступающих к радиаторам и возвращающихся от них.

Я думаю, что, поскольку энергия, необходимая для повышения температуры 1 л воды на 1ºC, составляет 0,00116 кВтч, а у меня в баках около 1400 литров, энергия, необходимая для повышения температуры на 1ºC, составляет 1624 кВтч.

Меня смущает (кроме того, что я совсем не разбираюсь в кодировании/шаблонах/yaml и т. д.) то, что температура в баках разная. Обычно температура в резервуарах будет около 60ºC вверху, 40ºC в середине и 30ºC внизу, когда я начинаю новый костер.

• Может ли кто-нибудь придумать способ реализовать код/автоматизацию, чтобы помочь мне увидеть, сколько мой дом «вытянул» из баков в кВтч? Данные должны быть сохранены для будущего сравнения.

В идеале «использованная» энергия должна быть выражена в «кВтч, использованных за последние 24 часа, на прошлой неделе, в прошлом месяце и в прошлом году».

• И наоборот, может ли кто-нибудь придумать хороший способ автоматизировать что-то, что говорит мне, сколько энергии дровяной котел поместил в резервуары для хранения после завершения цикла сжигания? Выражается в кВтч? В идеале «добавленная» энергия должна быть выражена в «кВтч, загруженных в резервуары за последние 24 часа, на прошлой неделе, в прошлом месяце и в прошлом году».

Буду очень благодарен за любую помощь!

panna1511×893 240 КБ

Ih8rain2 (Эд)

#2

Однажды я сделал то же самое для обогрева бассейна с помощью солнечных батарей.

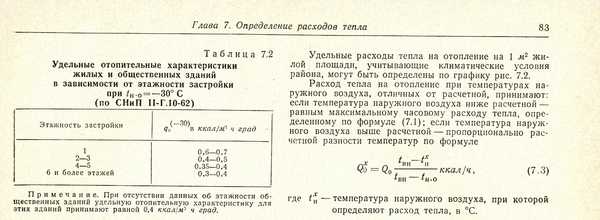

Основная формула: расход (воды) x Delta Tº x коэффициент преобразования.

Дельта Tº температура на входе – температура на выходе (в ваших резервуарах, вне ваших резервуаров)

1 Дж/с = Ватт
Чтобы нагреть 1 литр воды на 1 градус требуется: 4,18 кДж.

Таким образом, вам может понадобиться интеграция Reimann, чтобы получить общее количество произведенных кВт. Или просто дельта Т нагретого объема.

То же самое относится и к охлаждению ваших резервуаров. Delta T x Объем охлаждения x преобразование (кВтч)

К сожалению, я не могу отправить вам код. У меня сгорела SD-карта, и я все потерял.

Интересно, что у меня примерно такая же установка, но с солнечными панелями для горячей воды. В этом случае резервуары обогреваются солнечными панелями.

Праздник (а. ноним) 8 сентября 2022 г., 7:20

#3

Спасибо за ответ! Интересно услышать, что у вас была такая же установка!

Очень жаль слышать, что ваша карта была поджарена! Должно быть, это было больно… Было бы очень полезно получить ваш код.

Но, по крайней мере, вы даете мне надежду, что это может быть достигнуто! Хотелось бы, чтобы у меня было лучшее понимание кодирования в HA, и было бы намного больше времени на моей стороне… Я очень надеюсь, что какой-нибудь хороший человек наткнется здесь и немного поможет мне с кодированием! В этом сообществе много хороших и умных людей!

Что касается расхода, я его не знаю и не могу (насколько мне известно) его измерить. Есть циркуляционный насос для воды из котла в баки и один для воды, циркулирующей через баки в радиаторную систему, но расход мне неизвестен. На поток, конечно же, влияют настройки разных клапанов радиатора.

Вы считаете, что знание расхода воды действительно необходимо для расчета «производимых» и «потребляемых» кВтч? Разве нельзя было бы рассчитать его, просто зная дельту температуры в баках при разжигании огня и при его прогорании?

Проблема в том, что дом нуждается в отоплении, когда горит огонь и баки нагреваются. Часть произведенного тепла уходит в баки, а часть уходит в дом.

Еще раз спасибо за ответ!

Ih8rain2 (Эд) 8 сентября 2022 г., 17:00

#4

изображение1024×768 53,8 КБ

Это мои танки. Та же концепция.
Остается энергия в виде количества воды, умноженного на повышение температуры.

Если вы делаете это статически, вы должны найти момент, когда нет потребности в тепле. Тогда энергия равна объему ваших резервуаров, умноженному на дельту T.

Кодирование само по себе несложно.

Ih8rain2 (Эд) 8 сентября 2022 г., 17:08

#5

изображение960×1962 88.5 KB

Это температура моих баков с горячей водой. Я также рассчитываю потерю температуры с течением времени. Это я хочу улучшить с лучшей изоляцией.

У меня гибридная система. Если нет солнца, я нагреваю воду тепловым насосом. Я справляюсь с этим с помощью термостата HA. На мой взгляд, более важно понимать свои потери, чем вырабатываемую энергию.

Ih8rain2 (Эд) 8 сентября 2022 г., 17:10

#6

В любом случае, я думаю, между горелкой и баками должен быть насос, и этот насос будет иметь расход, который вы можете найти на насосе или в спецификациях.

эскил (Эскил Нильссон) 10 ноября 2022 г., 00:10

#7

В данный момент настраиваю нечто подобное с целью контролировать нагрев водогрейного котла до текущей цены на электроэнергию. Мой план состоит в том, чтобы иметь три датчика температуры на баке, как у вас. Затем «разделите» резервуар на три части, рассчитайте объем воды в каждой части, а затем предположите, что температура равномерно распределена в соответствующей части.

Исходя из этого, я смогу определить, сколько энергии хранится в котле и сколько необходимо для повышения температуры на x градусов. Также получите время, необходимое для перехода от температуры x к y.

Вы должны быть в состоянии сделать аналогичный расчет для баков-аккумуляторов и получить энергию от дровяного котла, а также потребление.

Праздник (а.ноним) 4 февраля 2023 г., 12:23

#8

Я думал о том, что вы сказали о том, чтобы сделать это статически. Я могу имитировать «отсутствие потребности в тепле» в доме, просто не допуская циркуляции горячей воды.

Если ваша формула верна, то я бы хотя бы получил количество энергии, «выработанной» при нагреве баков? Если я сделаю это 3-5 раз, я получу среднее значение. Вырабатываемая энергия будет варьироваться в зависимости от типа сжигаемой древесины, содержания влаги и т.

Не совсем точно, как могло бы быть, но не могу найти расход своего насоса, нигде не написано. Это Esbe LTC261.

Еще один вопрос, если не возражаете, зарядный насос можно использовать для расчета мощности в кВт. Я думаю, что это как-то связано с дельтой между температурой воды, поступающей из котла, и водой, возвращающейся со дна бака.

Не могли бы вы придумать какую-нибудь кодировку, которая могла бы быть полезной, было бы неплохо иметь графическое число «Мощность в кВт» при работающем котле. Это может дать вам представление о том, когда пора чистить котел, и насколько отличается твердая древесина от мягкой.

У меня есть датчики, установленные на загрузочном насосе:

image828×1061 154 КБ

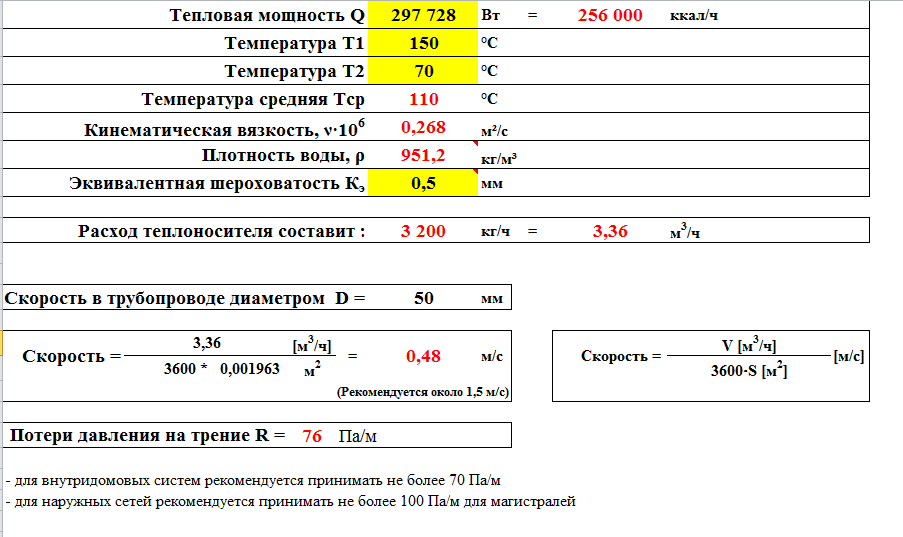

[РЕДАКТИРОВАТЬ] Я посмотрел и понял, что требуется поток. Формула:

Дельта между входом и выходом из котла x расход (л/ч) x 1,16 / 1000

Temperaturskillnad (°C) mellan inlopp och utlopp på pannan (= termometrarna på Laddomat 21) x Flöde* (л/ч) x 1,16 / 1000

Ih8rain2 (Эд) 6 февраля 2023 г. , 19:31

#9

Праздник:

Эсбе LTC261

Весь расчет энергии основан на том факте, что для нагрева 1 мл воды на 1°C требуется 4,18 Дж.

Таким образом, если у вас есть дельта Т и расход (л/ч), вы, очевидно, можете рассчитать добавленную энергию в час.
Я также искал в Интернете тип, который вы мне дали, но нигде они не дают потока.

Однако, если у вас есть 50-литровый бак и вы повысили температуру этого бака на x °C за час, вы можете рассчитать добавленную энергию. HA имеет функцию, которая делает это автоматически на основе датчика температуры резервуара.

Ih8rain2 (Эд) 6 февраля 2023 г., 19:49

#10

Вот так:

 Датчик:

  - платформа: производная
    источник: sensor. tank_temperature
    название: Дельта T° в час Резервуар
    раунд 2


Найти галлоны в минуту с помощью системных температур

Это продолжение последней статьи Дока на Hotmail, Решения для несбалансированных гидравлических систем. Читатели спросили: «Как найти галлоны в минуту (галлонов в минуту), если в гидравлической системе нет станций измерения расхода?»

Если станции измерения расхода (например, балансировочные клапаны) не встроены в систему, вы все равно можете рассчитать галлоны в минуту через гидравлическую систему, используя несколько простых измерений. Давайте посмотрим, какие измерения температуры воды вы можете выполнять, и какие математические расчеты необходимы для этого простого диагностического теста в галлонах в минуту.

Чтобы не перегружать вас, я приведу очень простой пример небольшой системы отопления, вентиляции и кондиционирования горячего водоснабжения с бойлером и устройством обработки воздуха.

Физика
Хотя многие из нас мало интересовались физикой, когда учились в школе, большинство из нас использует ее каждый день. Физика изучает природу и свойства материи и энергии. Он использует то, как они работают вместе. Вы используете принципы физики для улучшения производительности системы HVAC.

Формулы мало что значат, если вы не можете использовать полученные из них знания для достижения чего-либо. Обратите внимание, как приведенные ниже формулы превращаются в пошаговые инструкции, которые помогут вам найти нужную информацию. Как только вы найдете ответ, станет ясно, что вы должны сделать, чтобы улучшить производительность системы.

Формула теплопередачи воды – БТЕ
Гидравлические системы, созданные для балансировки, оборудованы таким образом, что вы можете напрямую измерять галлоны системы и оборудования в минуту. Эта формула теплопередачи первичной воды используется для расчета отдаваемой системой БТЕ, когда известны галлоны в минуту. Это не формула для расчета галлонов в минуту, но понимание ее является мостом к легкому выполнению расчетов.

Формула БТЕ/ч. = GPM x Δt x 500. Просмотр этой формулы значительно облегчит использование следующего варианта GPM.

В этом примере наши этапы диагностического теста и расчета будут следовать порядку формулы:

Шаг первый: GPM

• Подсоедините гидроманометр к балансировочному клапану, обслуживающему воздушный манипулятор или змеевик. Измерьте давление воды, интерпретируйте и запишите системные галлоны в минуту. Для нашего примера предположим, что gpm равен 8,8.

Шаг второй:  Δt

• Измерьте температуру воды на входе и выходе из змеевика с помощью накладного датчика температуры. Считайте и запишите две температуры.
• Вычтите две температуры, чтобы найти изменение температуры воды (Δt) в змеевике. Для этого примера предположим, что Δt составляет 26,2 градуса по Фаренгейту.

Шаг третий: 500

• Умножьте два числа, полученные на предыдущих шагах, на 500, чтобы найти БТЕ воды, подаваемой через змеевик.
• Пример: галлонов в минуту x дельта t градусов x 500 = со стороны воды БТЕ/час. Измеренное количество галлонов в минуту через балансировочный клапан составило 8,8 галлонов в минуту. Измеренное изменение температуры воды (Δt) через змеевик составляет 26,2 градуса. Примените эти числа к формуле, и вы получите 8,8 галлонов в минуту x 26,2 градуса Δt x 500 = 115 280 БТЕ/час.

Если номинальная теплопроизводительность кондиционера составляет 120 000 БТЕ/час, у вас все в порядке. Если номинальная теплопроизводительность кондиционера составляет 250 000 БТЕ/час, Хьюстон, у нас проблема.

Формула теплопередачи воды: GPM
Формула теплопередачи вторичной воды поможет вам найти GPM, проходящий через оборудование. Формула GPM: GPM = сторона воздуха Btu ÷ (измеренная вода Δt x 500).

Мы рассмотрим эту версию формулы более подробно. Поскольку часть формулы в скобках должна быть заполнена первой, мы соответствующим образом организуем шаги, которые вы будете выполнять в этой области.

Шаг первый: Δt

• Измерьте Δt на входе и выходе из змеевика системы обработки воздуха с помощью сухого термометра накладного типа. Считайте и запишите две температуры.
• Вычтите две температуры, чтобы найти сторону воды Δt на змеевике.

Пример: Температура воды на входе в змеевик горячей воды 168,4ᵒ. Поскольку воздух через змеевик отводит тепло от воды, температура воды снижается до 136,3 градусов. Вычтите 168,4 градуса – 136,3 градуса, чтобы найти Δt стороны воды поперек змеевика, равное 31,1 градуса.

Шаг второй: 500

Умножьте время изменения температуры на 500, чтобы найти делитель формулы. Пример : изменение температуры воды в змеевике на 31,1 градуса x 500 = 15 550.

• Это делитель в формуле для расчета галлонов в минуту.

Шаг третий – Воздух БТЕ

• Следующим шагом является определение БТЕ/ч. подается с воздушной стороны воздухообрабатывающего агрегата.
• Это число может быть получено из двух источников: во-первых, вы можете использовать змеевик горячей воды с номиналом БТЕ/час. в обработчике воздуха. Предположим, что номинальная тепловая мощность этого кондиционера составляет 50 000 БТЕ.
• Во-вторых, вы можете измерить подачу воздуха в БТЕ через воздухораспределитель. Этот метод проверки является наиболее точным, но требует больших усилий. Технические специалисты, которые измеряют производительность оборудования, знают, что установленное оборудование редко работает так, как заявлено, из-за дефектов установки. Обратитесь в Doc для получения информации о процедуре испытаний для измерения доставки БТЕ в воздушной зоне .

Шаг четвертый. Выполните расчет

• Имея на руках данные испытаний и информацию, вы готовы рассчитать количество галлонов в минуту, проходящих через воздухообрабатывающую установку.
• Примените расчет GPM = Air Btu ÷ (Δt x 500). Не забудьте сначала выполнить расчет в скобках.
• Разделите 50 000 британских тепловых единиц в воздушной зоне на 15 550, чтобы найти 3,2 галлона в минуту через змеевик.

Подводя итог, можно сказать, что вы можете повысить диагностические возможности своих гидравлических систем, измерив пару температур, вычитая и разделяя, чтобы найти галлоны в минуту, когда контрольные порты и клапаны недоступны. Надеюсь, ваше будущее будет наполнено гидравлическими системами, включая балансировочные клапаны. Если нет, возможно, этот метод испытаний и расчетов выручит вас из затруднительного положения.

Роб «Док» Фальке служит в отрасли в качестве президента National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере HVAC. Если вы являетесь подрядчиком или техническим специалистом в области ОВКВ и заинтересованы в бесплатной процедуре тестирования, описывающей, как измерять количество БТЕ, поступающее через воздушную систему, свяжитесь с Доком по адресу robf@ncihvac.
